Antena C-172

1.

АНТЕННЫ CESSNA-172S

2.

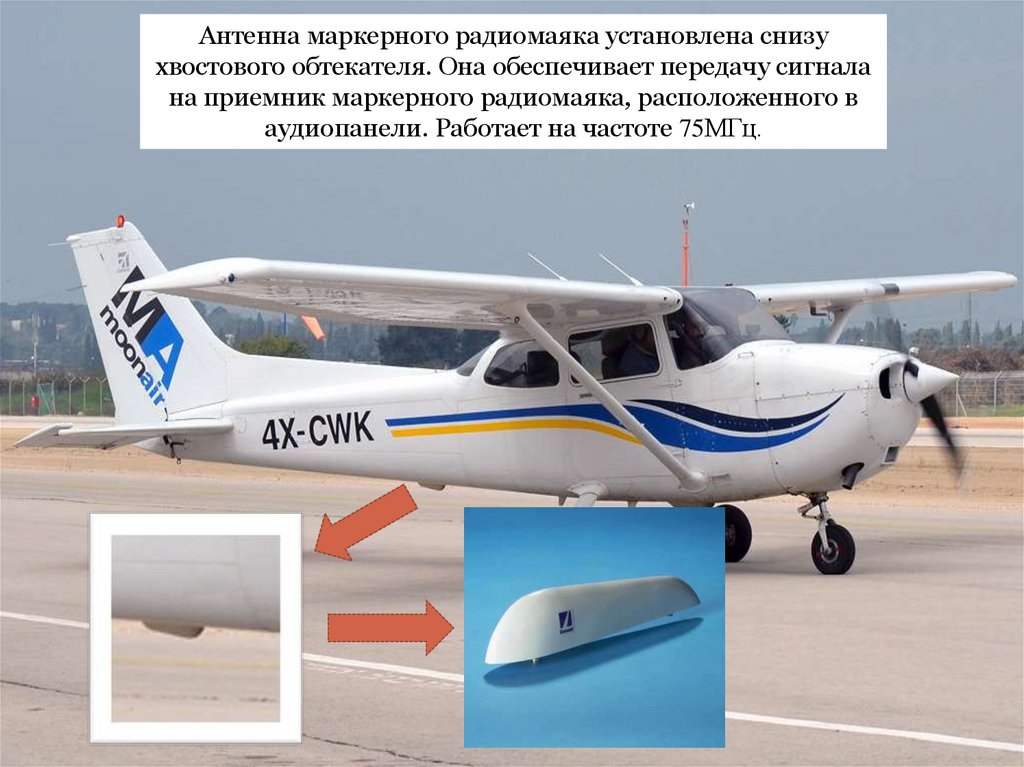

Антенна маркерного радиомаяка установлена снизу
хвостового обтекателя. Она обеспечивает передачу сигнала
на приемник маркерного радиомаяка, расположенного в
аудиопанели. Работает на частоте 75МГц.

3.

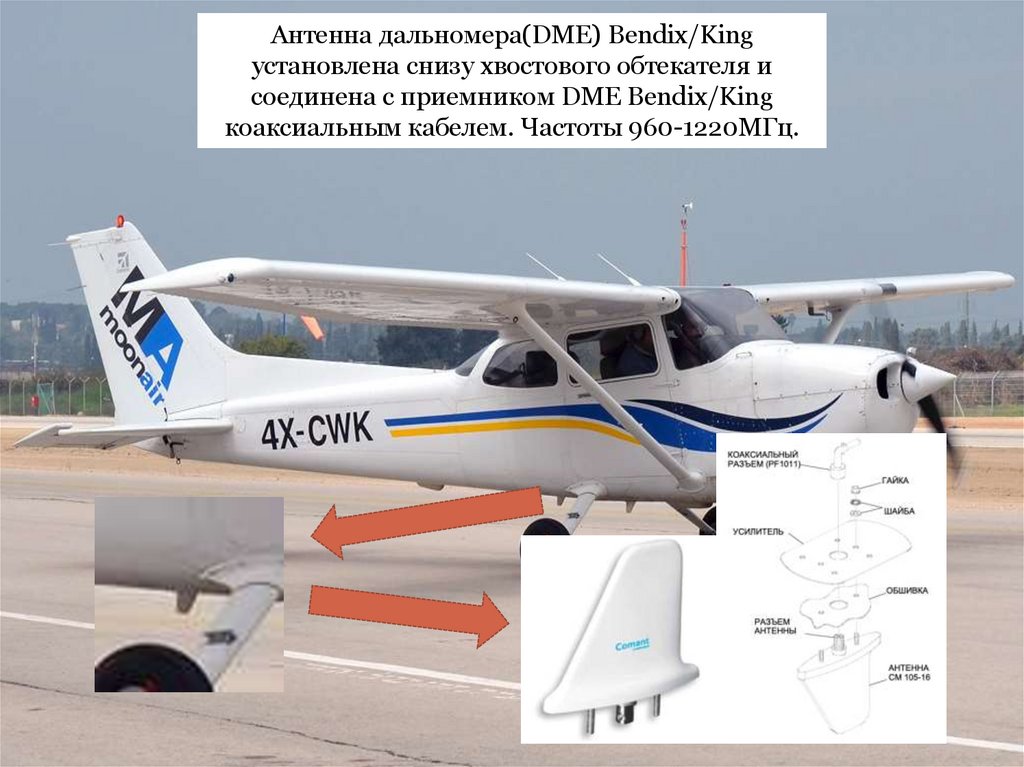

Антенна дальномера(DME) Bendix/King
установлена снизу хвостового обтекателя и
соединена с приемником DME Bendix/King
коаксиальным кабелем. Частоты 960-1220МГц.

4.

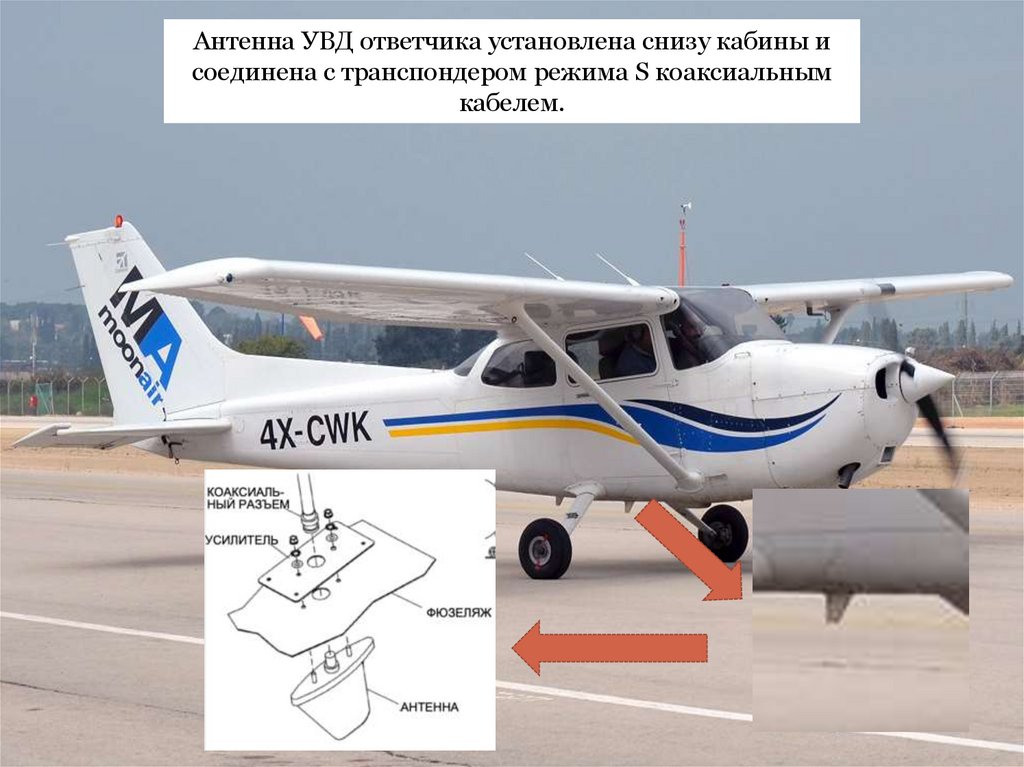

Антенна УВД ответчика установлена снизу кабины и
соединена с транспондером режима S коаксиальным
кабелем.

5.

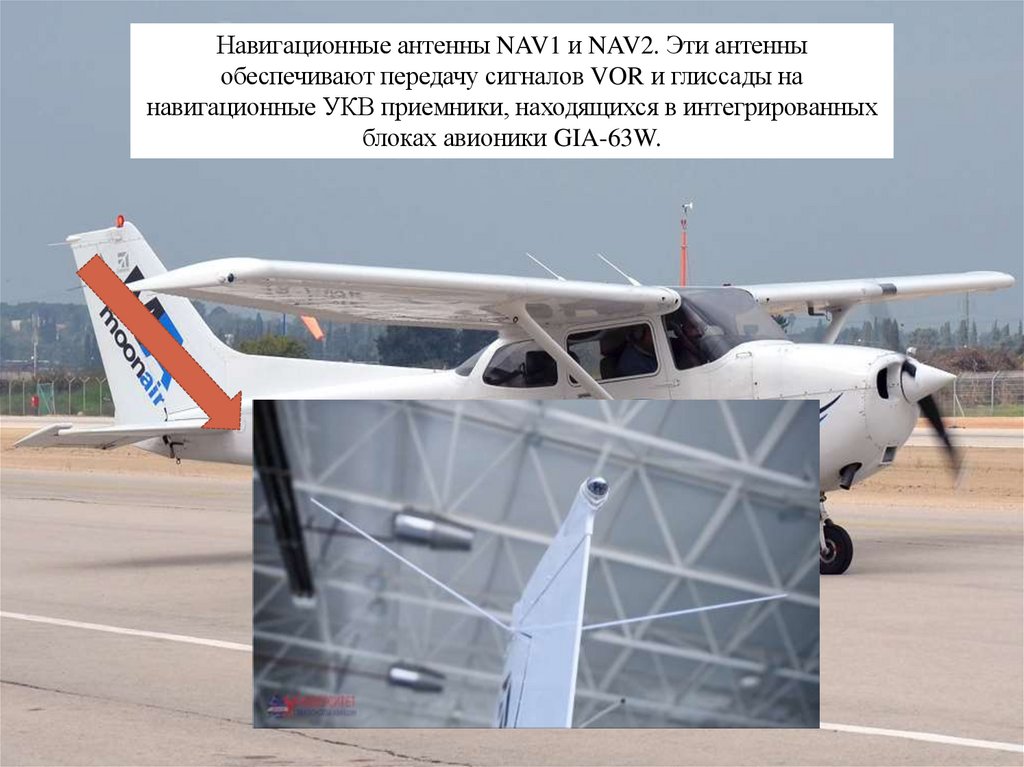

Навигационные антенны NAV1 и NAV2. Эти антенны
обеспечивают передачу сигналов VOR и глиссады на
навигационные УКВ приемники, находящихся в интегрированных
блоках авионики GIA-63W.

6.

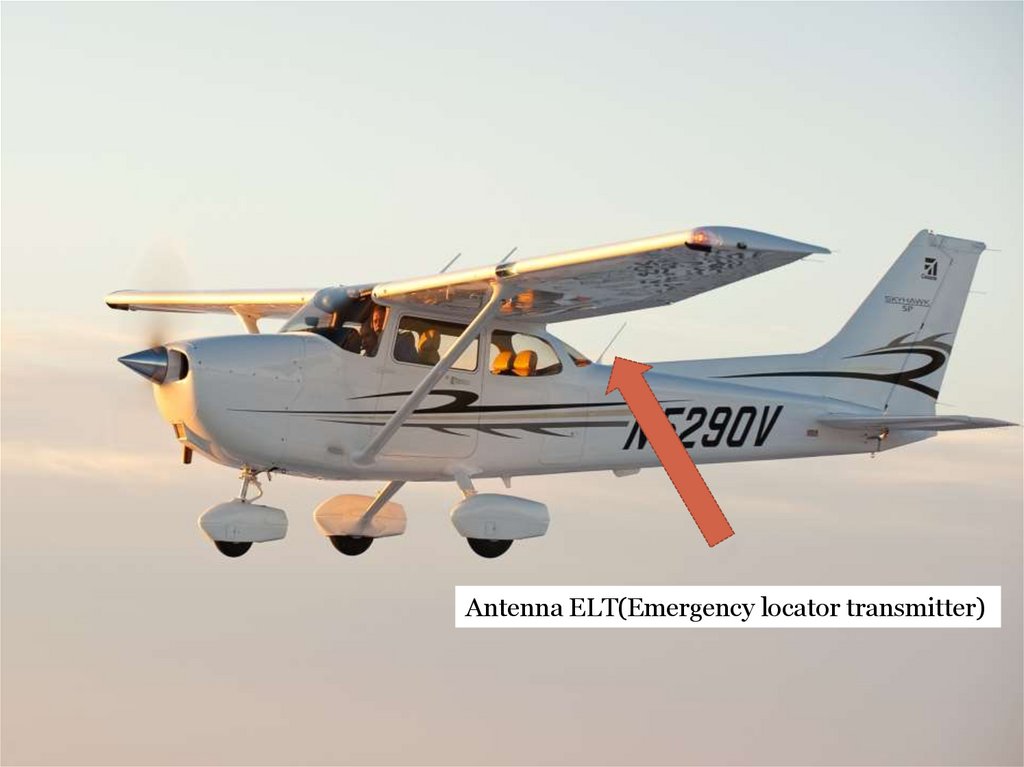

Antenna ELT(Emergency locator transmitter)

7.

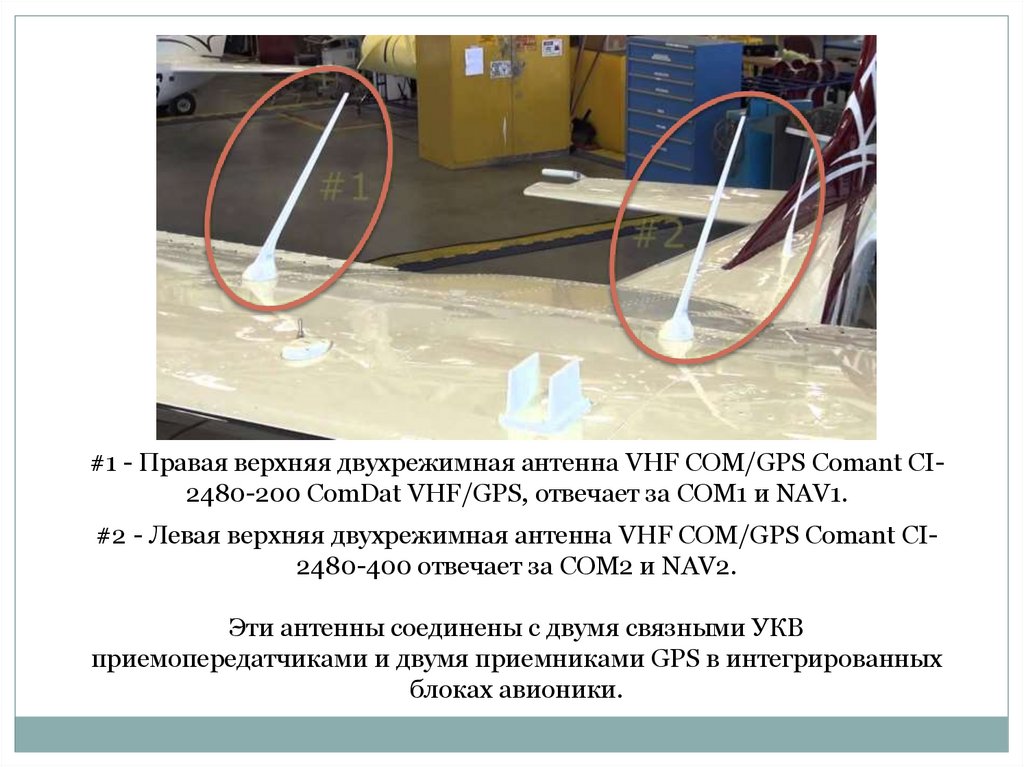

#1 - Правая верхняя двухрежимная антенна VHF COM/GPS Comant CI2480-200 ComDat VHF/GPS, отвечает за COM1 и NAV1.
#2 - Левая верхняя двухрежимная антенна VHF COM/GPS Comant CI2480-400 отвечает за COM2 и NAV2.
Эти антенны соединены с двумя связными УКВ
приемопередатчиками и двумя приемниками GPS в интегрированных
блоках авионики.

8.

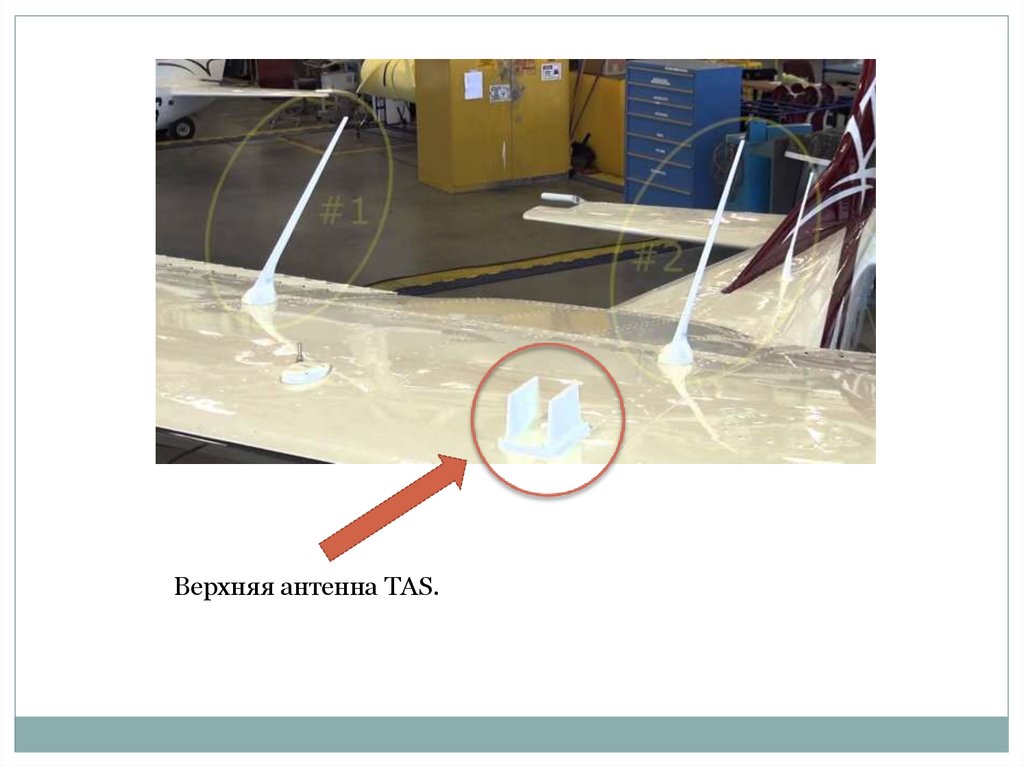

Верхняя антенна TAS.

9.

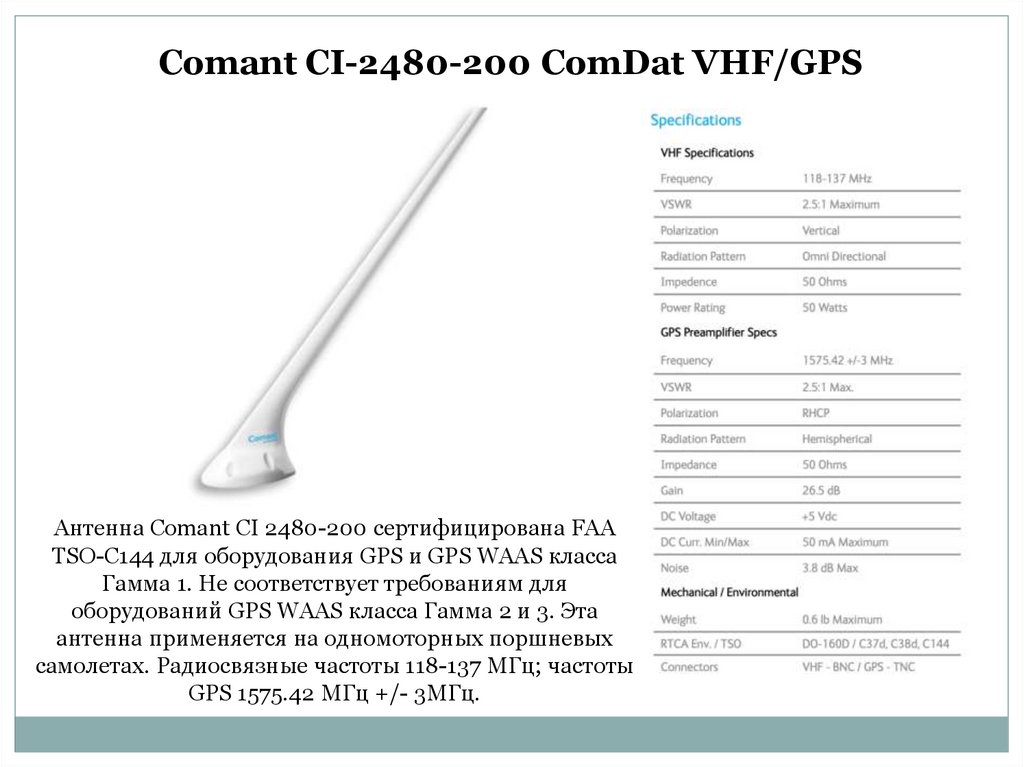

Comant CI-2480-200 ComDat VHF/GPS
Антенна Comant CI 2480-200 cертифицирована FAA
TSO-C144 для оборудования GPS и GPS WAAS класса
Гамма 1. Не соответствует требованиям для
оборудований GPS WAAS класса Гамма 2 и 3. Эта
антенна применяется на одномоторных поршневых
самолетах. Радиосвязные частоты 118-137 МГц; частоты
GPS 1575.42 МГц +/- 3МГц.

10.

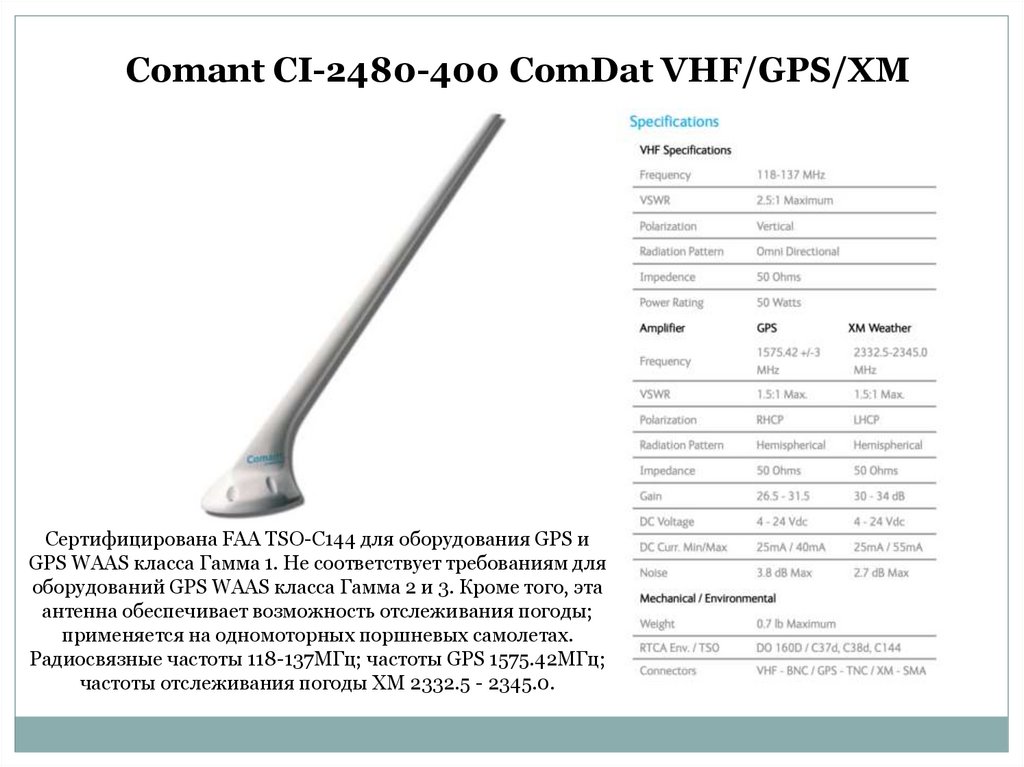

Comant CI-2480-400 ComDat VHF/GPS/XM
Сертифицирована FAA TSO-C144 для оборудования GPS и
GPS WAAS класса Гамма 1. Не соответствует требованиям для
оборудований GPS WAAS класса Гамма 2 и 3. Кроме того, эта
антенна обеспечивает возможность отслеживания погоды;
применяется на одномоторных поршневых самолетах.
Радиосвязные частоты 118-137МГц; частоты GPS 1575.42МГц;
частоты отслеживания погоды XM 2332.5 - 2345.0.

11.

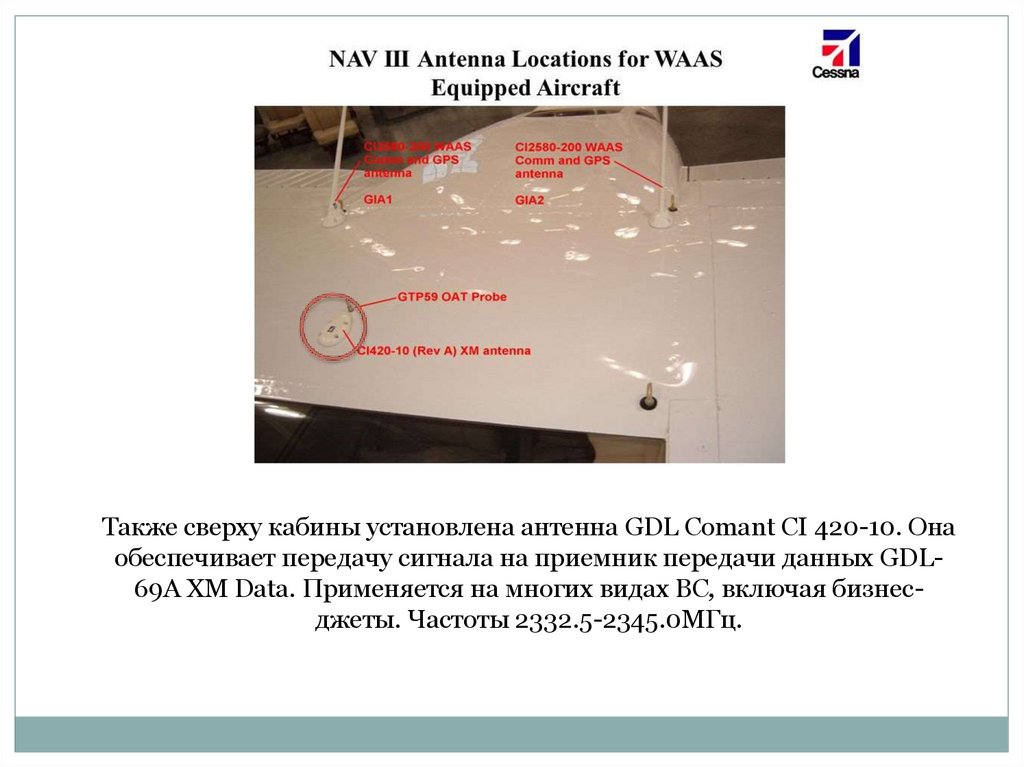

Также сверху кабины установлена антенна GDL Comant CI 420-10. Она
обеспечивает передачу сигнала на приемник передачи данных GDL69A XM Data. Применяется на многих видах ВС, включая бизнесджеты. Частоты 2332.5-2345.0МГц.

12.

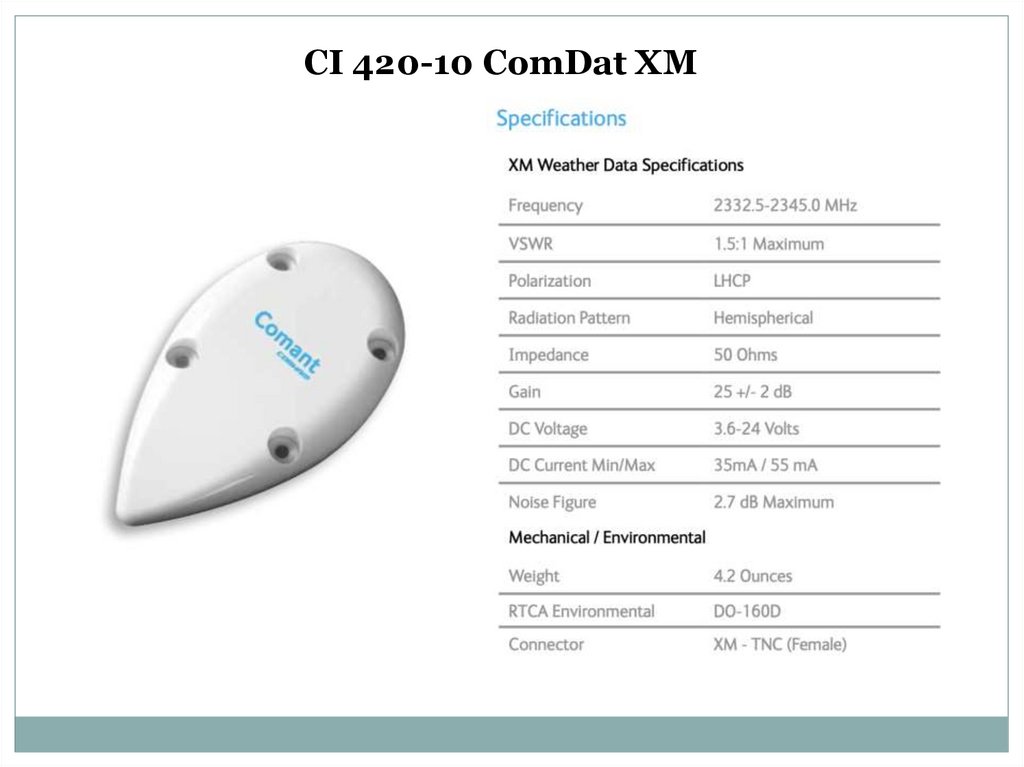

CI 420-10 ComDat XM
