Аварийно-спасательное оборудование Boeing-737. Кислородное оборудование (Модуль 2)

1.

МОДУЛЬ 2
АВАРИЙНО-СПАСАТЕЛЬНОЕ
ОБОРУДОВАНИЕ BOEING-737.
КИСЛОРОДНОЕ
ОБОРУДОВАНИЕ
02.09.2024
Issue 03/Rev.16
ESET BOEING 737
Составитель:
Chepurkin V.
Kurbanova A.

2.

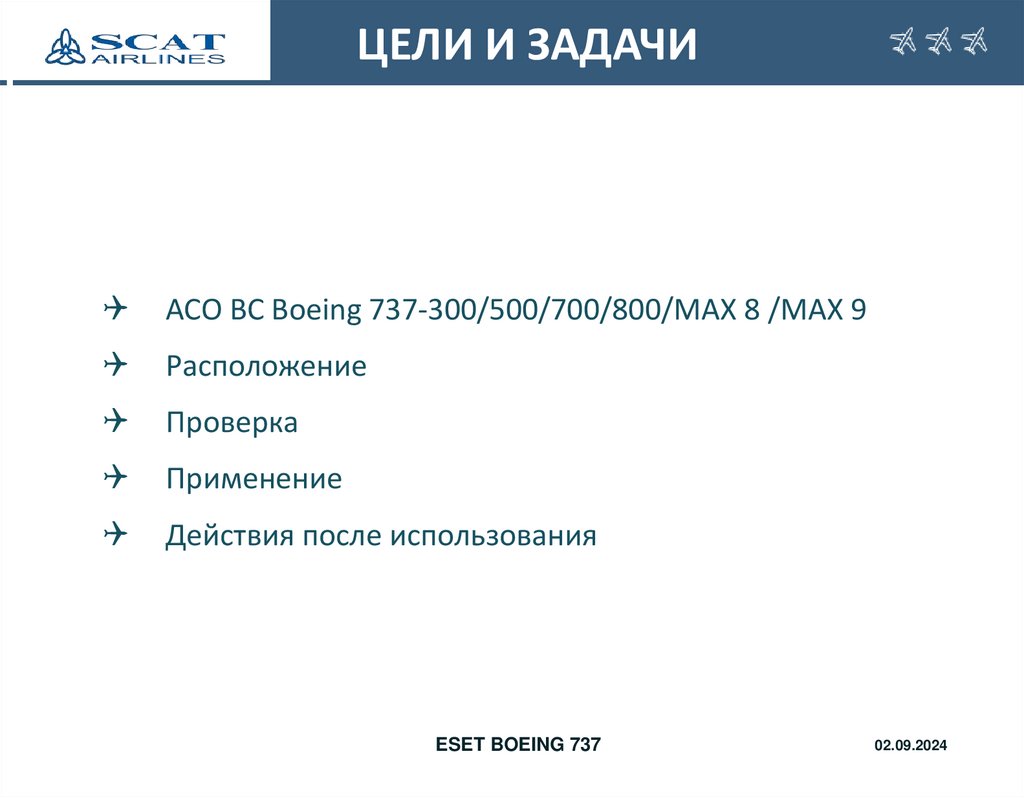

ЦЕЛИ И ЗАДАЧИ
АСО ВС Boeing 737-300/500/700/800/MAX 8 /MAX 9
Расположение
Проверка
Применение
Действия после использования
ESET BOEING 737
02.09.2024

3.

КАЖДОЕ ВС ОБОРУДОВАНО:
Средствами пожаротушения
Кислородным оборудованием
Средствами выживания
Средствами первой помощи
Вспомогательным оборудованием
ESET BOEING 737
02.09.2024

4.

КИСЛОРОДНОЕ ОБОРУДОВАНИЕ
ВС Boeing 737 имеет следующее кислородные оборудование:
• Стационарная система кабины пилотов
• Стационарная система салона
• Переносные кислородные баллоны
ESET BOEING 737
02.09.2024

5.

КИСЛОРОДНОЕ ОБОРУДОВАНИЕ

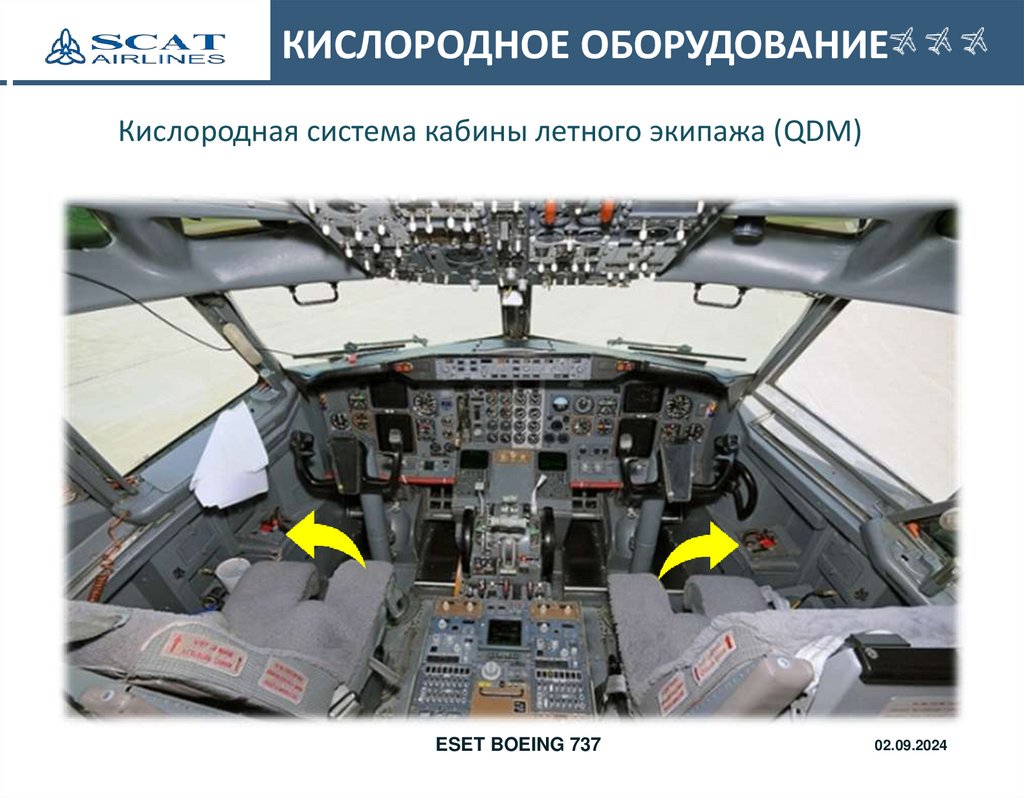

Кислородная система кабины летного экипажа (QDM)
ESET BOEING 737
02.09.2024

6.

СТАЦИОНАРНАЯ СИСТЕМА КАБИНЫ ПИЛОТОВ

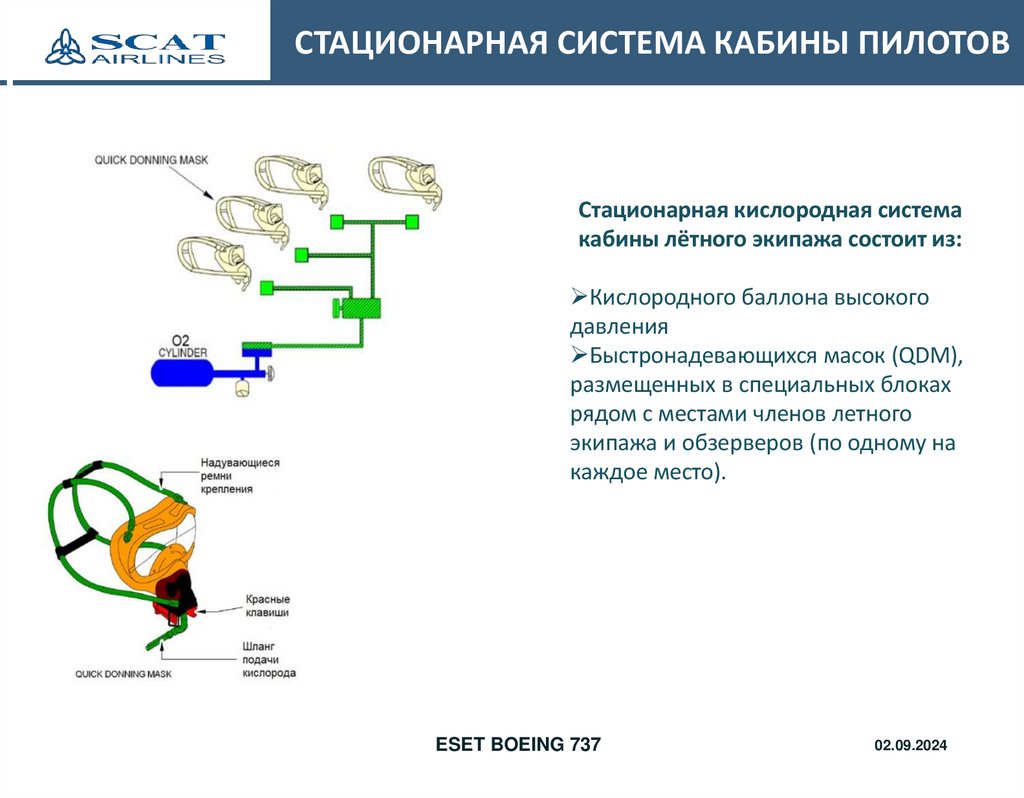

Стационарная кислородная система
кабины лётного экипажа состоит из:
Кислородного баллона высокого
давления
Быстронадевающихся масок (QDM),
размещенных в специальных блоках
рядом с местами членов летного
экипажа и обзерверов (по одному на
каждое место).
ESET BOEING 737
02.09.2024

7.

СТАЦИОНАРНАЯ СИСТЕМА КАБИНЫ ПИЛОТОВ

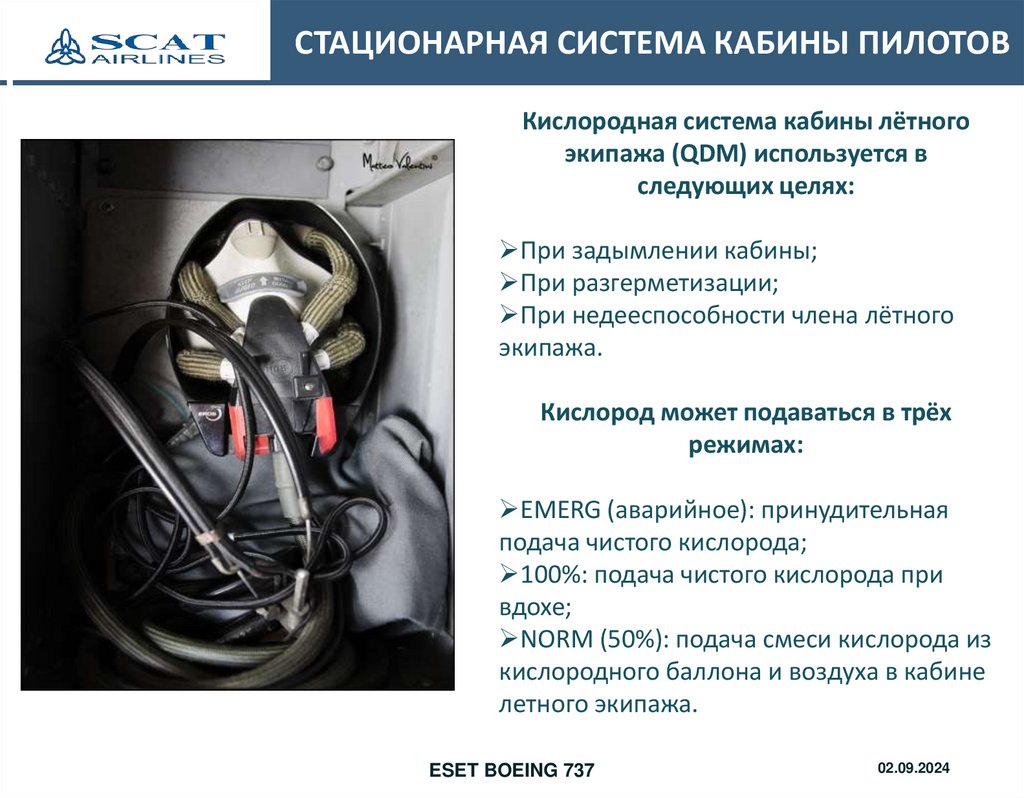

Кислородная система кабины лётного
экипажа (QDM) используется в
следующих целях:
При задымлении кабины;
При разгерметизации;
При недееспособности члена лётного
экипажа.
Кислород может подаваться в трёх
режимах:
EMERG (аварийное): принудительная
подача чистого кислорода;
100%: подача чистого кислорода при
вдохе;
NORM (50%): подача смеси кислорода из
кислородного баллона и воздуха в кабине
летного экипажа.
ESET BOEING 737
02.09.2024

8.

СТАЦИОНАРНАЯ СИСТЕМА КАБИНЫ ПИЛОТОВ

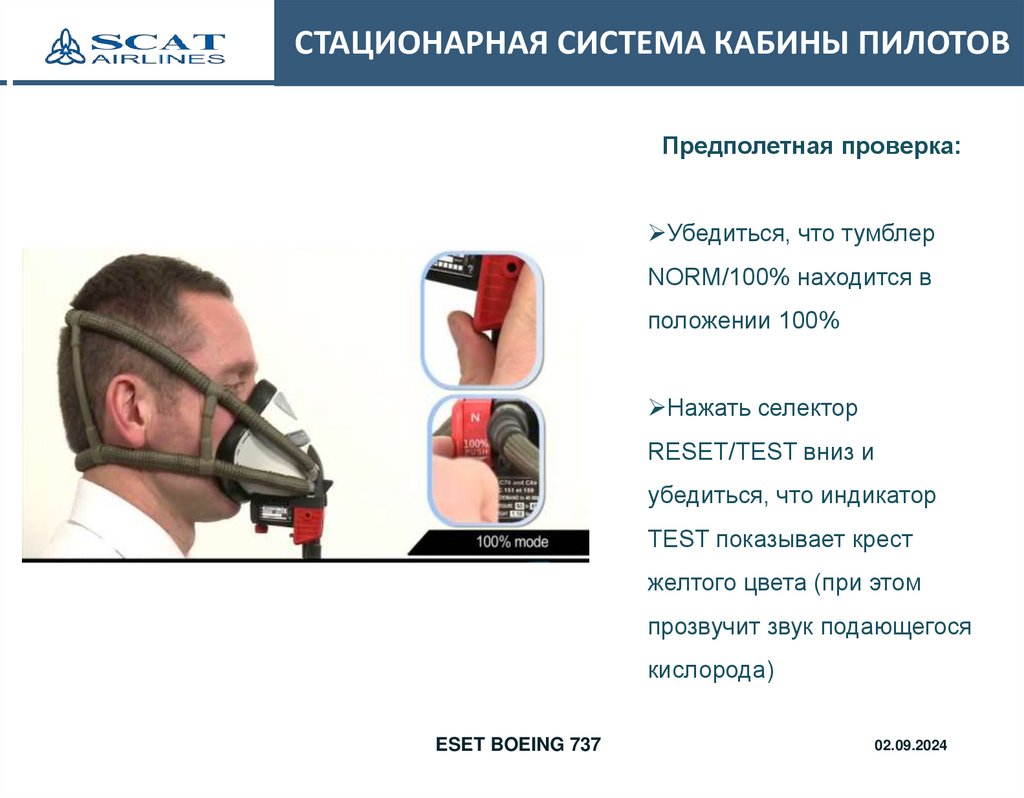

Предполетная проверка:
Убедиться, что тумблер
NORM/100% находится в
положении 100%
Нажать селектор
RESET/TEST вниз и
убедиться, что индикатор
TEST показывает крест
желтого цвета (при этом
прозвучит звук подающегося
кислорода)
ESET BOEING 737
02.09.2024

9.

СТАЦИОНАРНАЯ СИСТЕМА КАБИНЫ ПИЛОТОВ

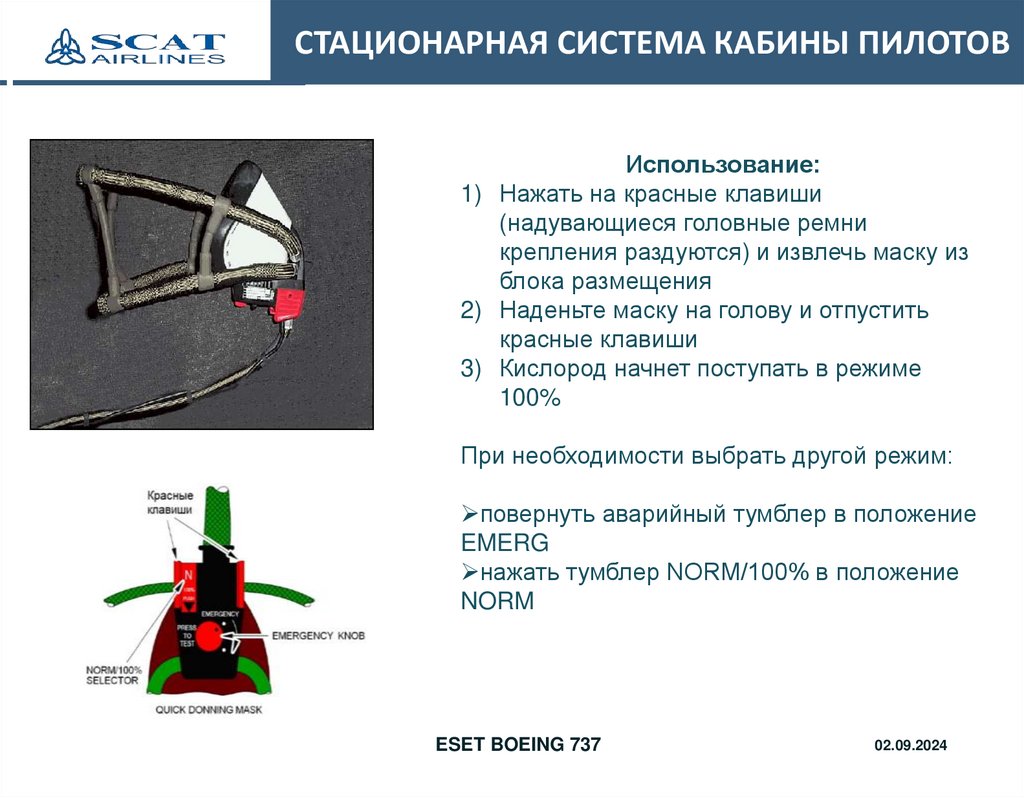

Использование:
1) Нажать на красные клавиши
(надувающиеся головные ремни
крепления раздуются) и извлечь маску из
блока размещения
2) Наденьте маску на голову и отпустить
красные клавиши
3) Кислород начнет поступать в режиме
100%
При необходимости выбрать другой режим:
повернуть аварийный тумблер в положение
EMERG
нажать тумблер NORM/100% в положение
NORM
ESET BOEING 737
02.09.2024

10.

СТАЦИОНАРНАЯ СИСТЕМА КАБИНЫ ПИЛОТОВ

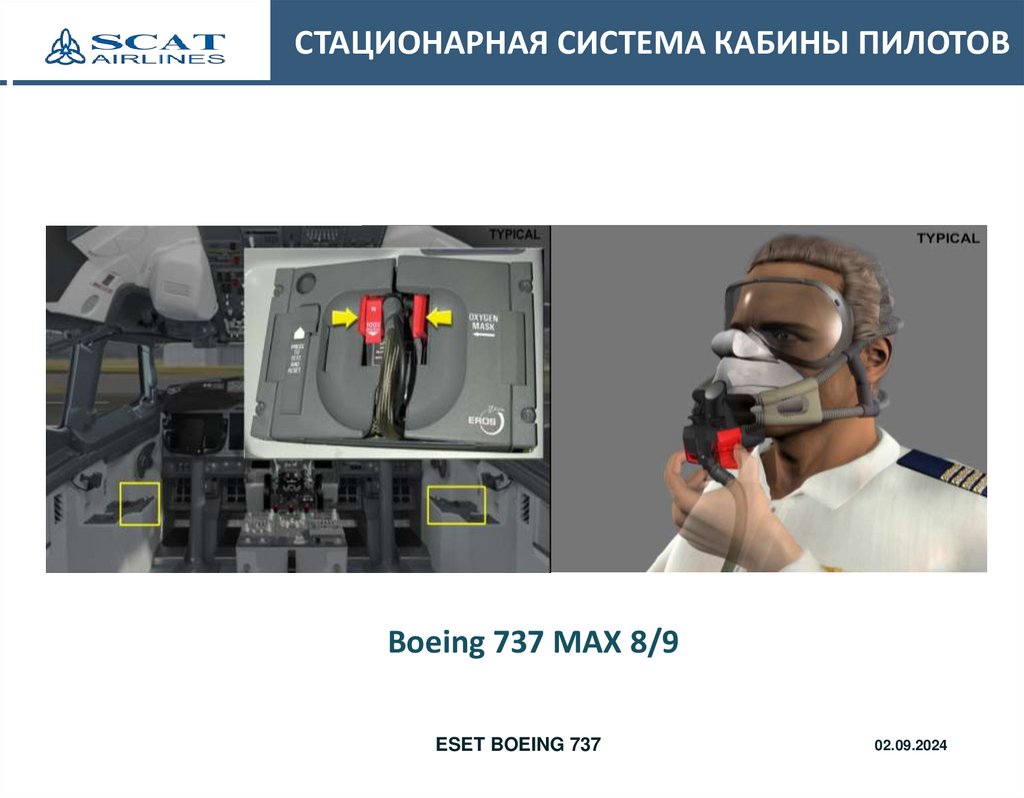

Boeing 737 MAX 8/9
ESET BOEING 737
02.09.2024

11.

СТАЦИОНАРНАЯ СИСТЕМА КАБИНЫ ПИЛОТОВ

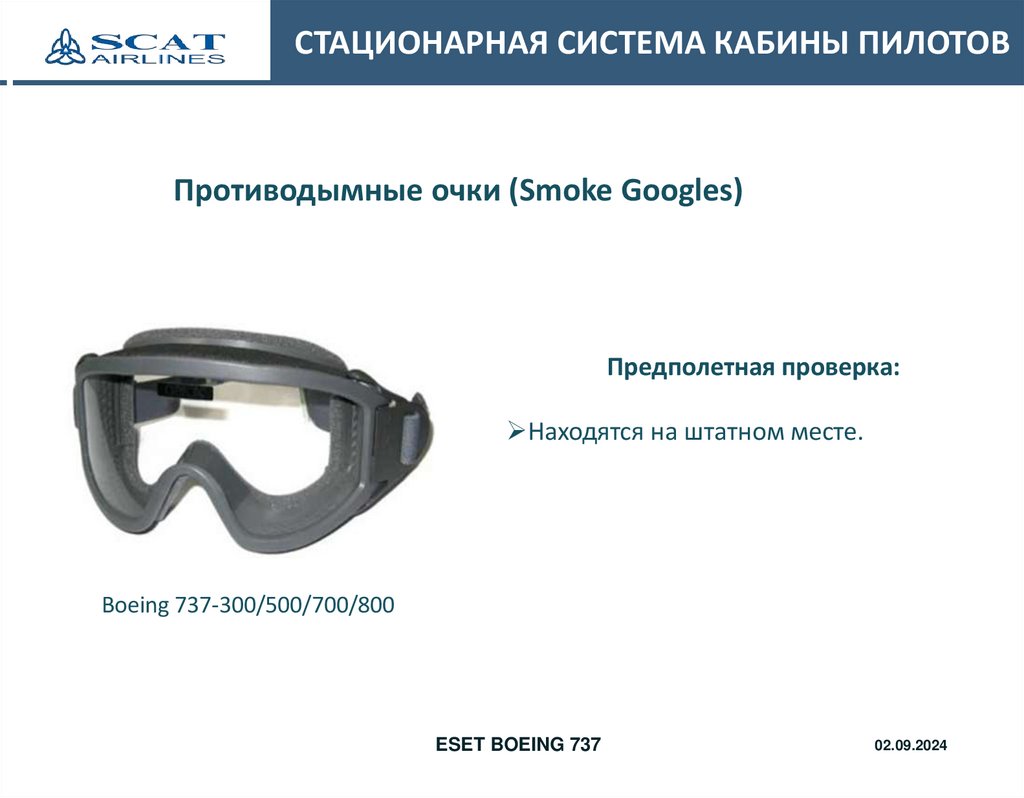

Противодымные очки (Smoke Googles)
Предполетная проверка:
Находятся на штатном месте.
Boeing 737-300/500/700/800
ESET BOEING 737
02.09.2024

12.

СТАЦИОНАРНАЯ КИСЛОРОДНАЯ СИСТЕМА
ПАССАЖИРСКОГО САЛОНА

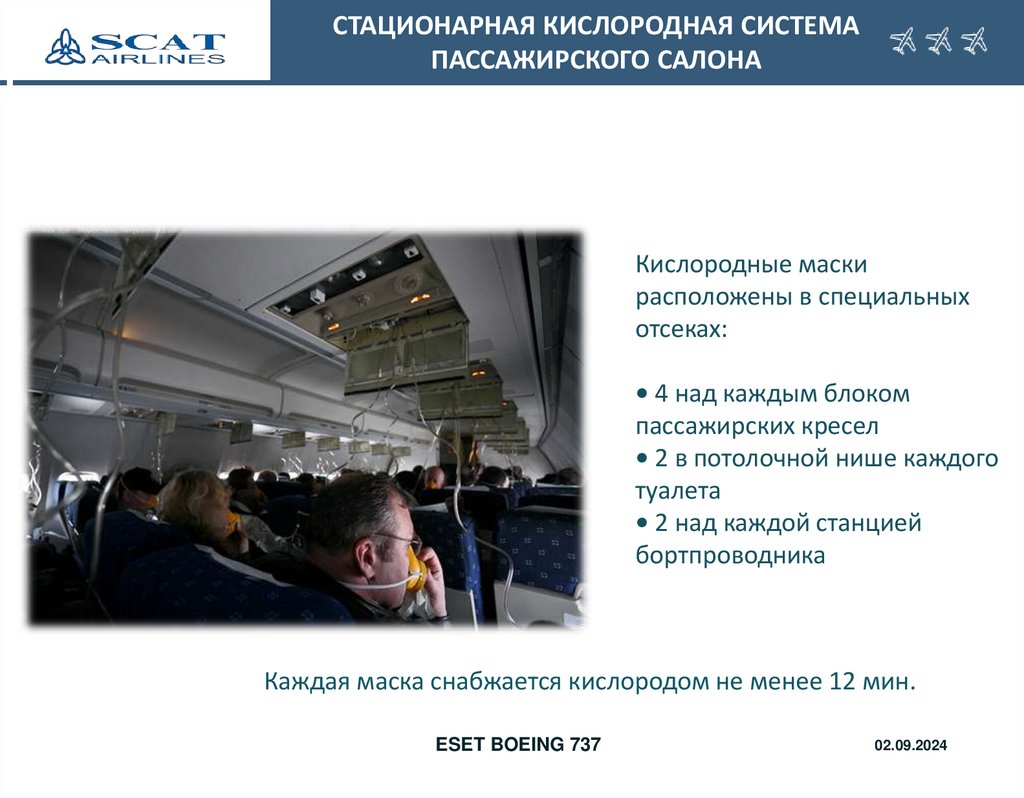

Кислородные маски
расположены в специальных
отсеках:
• 4 над каждым блоком
пассажирских кресел
• 2 в потолочной нише каждого
туалета
• 2 над каждой станцией
бортпроводника
Каждая маска снабжается кислородом не менее 12 мин.
ESET BOEING 737
02.09.2024

13.

СТАЦИОНАРНАЯ КИСЛОРОДНАЯ СИСТЕМА
ПАССАЖИРСКОГО САЛОНА
Открытие крышек блоков
стационарной кислородной системы
происходит:
автоматически, если высота в
кабине достигает значения,
соответствующего 14 000 футов (4 250
метров)
принудительно на любой высоте
путём включения тумблера в кабине
пилотов
вручную, если крышка,
закрывающая кислородные блоки, не
открылась автоматически
ESET BOEING 737
02.09.2024

14.

СТАЦИОНАРНАЯ КИСЛОРОДНАЯ СИСТЕМА
ПАССАЖИРСКОГО САЛОНА

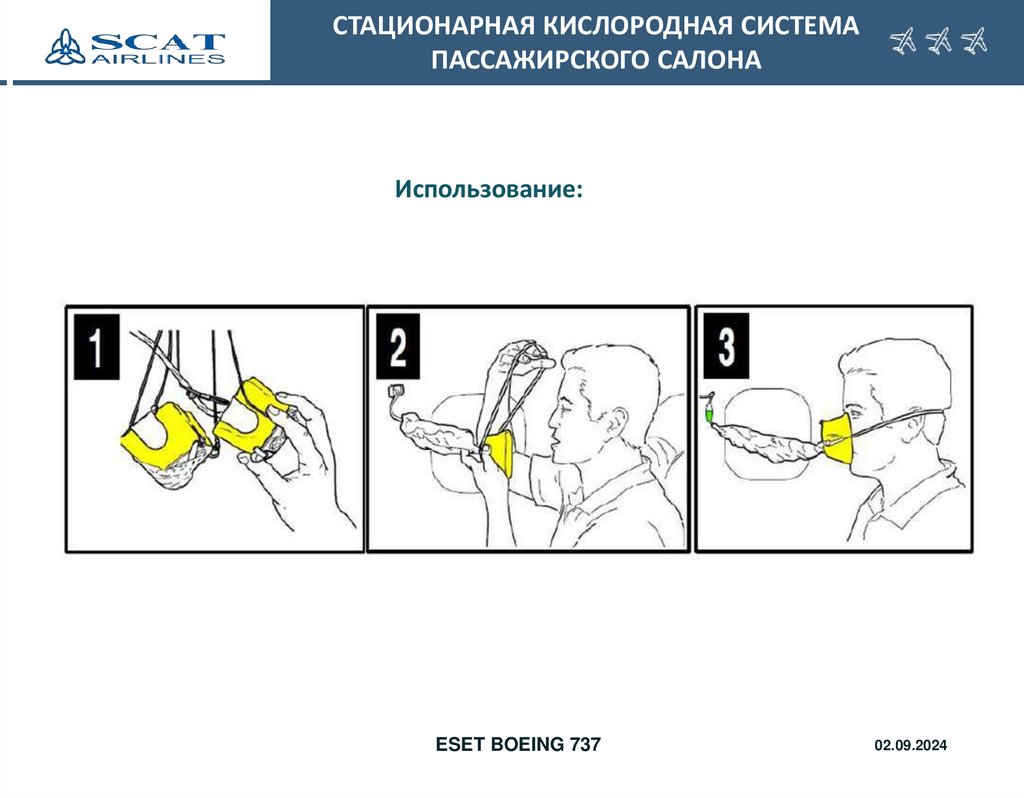

Использование:
ESET BOEING 737
02.09.2024

15.

.
СТАЦИОНАРНАЯ КИСЛОРОДНАЯ СИСТЕМА
ПАССАЖИРСКОГО САЛОНА

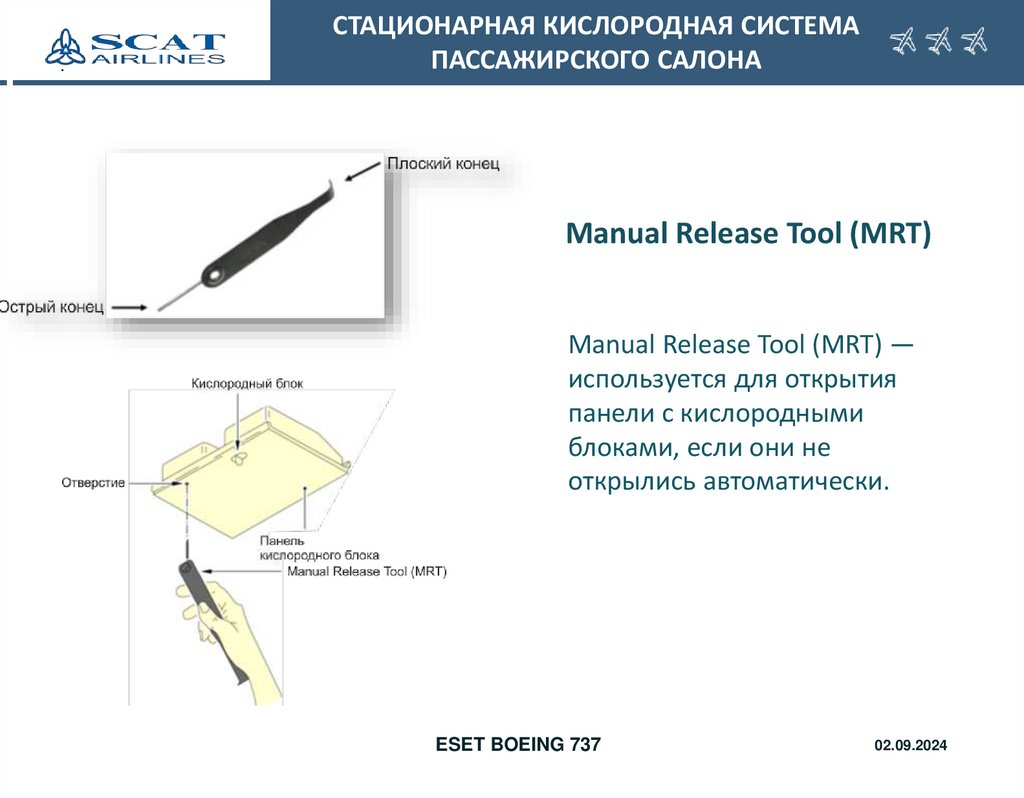

Manual Release Tool (MRT)
Manual Release Tool (MRT) —
используется для открытия
панели с кислородными
блоками, если они не
открылись автоматически.
ESET BOEING 737
02.09.2024

16.

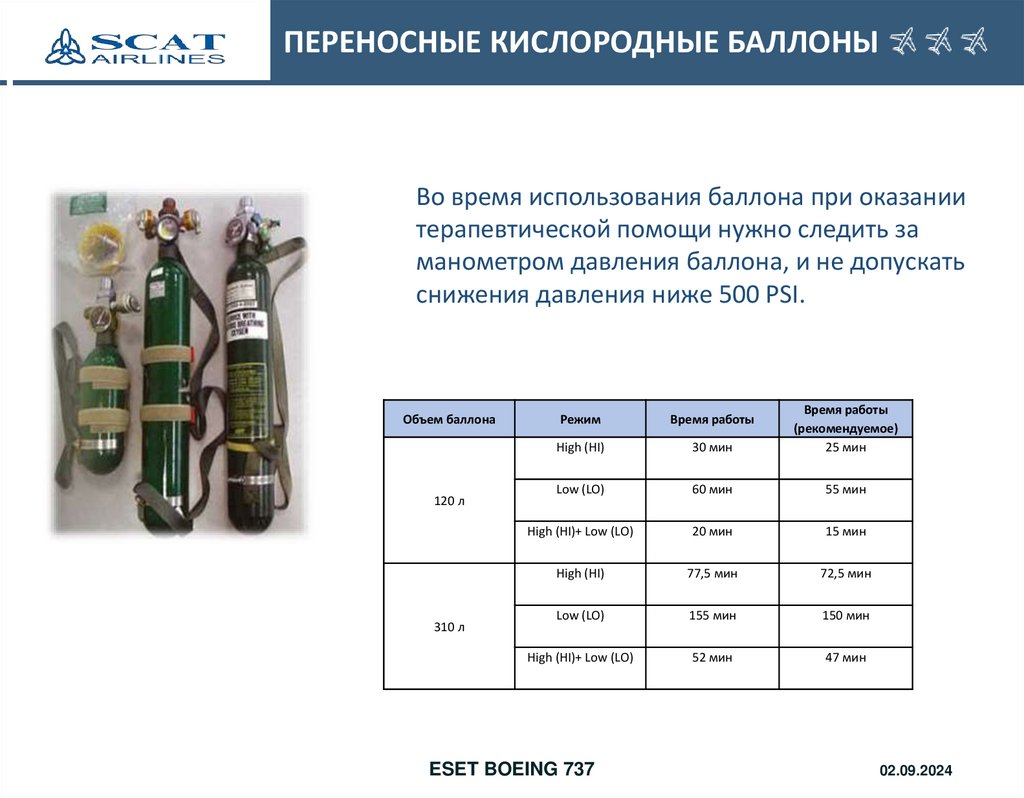

ПЕРЕНОСНЫЕ КИСЛОРОДНЫЕ БАЛЛОНЫ
Во время использования баллона при оказании
терапевтической помощи нужно следить за
манометром давления баллона, и не допускать
снижения давления ниже 500 PSI.
Объем баллона
120 л
310 л
Режим
Время работы
High (HI)
30 мин
Время работы
(рекомендуемое)
25 мин
Low (LO)
60 мин
55 мин
High (HI)+ Low (LO)
20 мин
15 мин
High (HI)
77,5 мин
72,5 мин
Low (LO)
155 мин
150 мин
High (HI)+ Low (LO)
52 мин
47 мин
ESET BOEING 737
02.09.2024

17.

ПЕРЕНОСНЫЕ КИСЛОРОДНЫЕ БАЛЛОНЫ

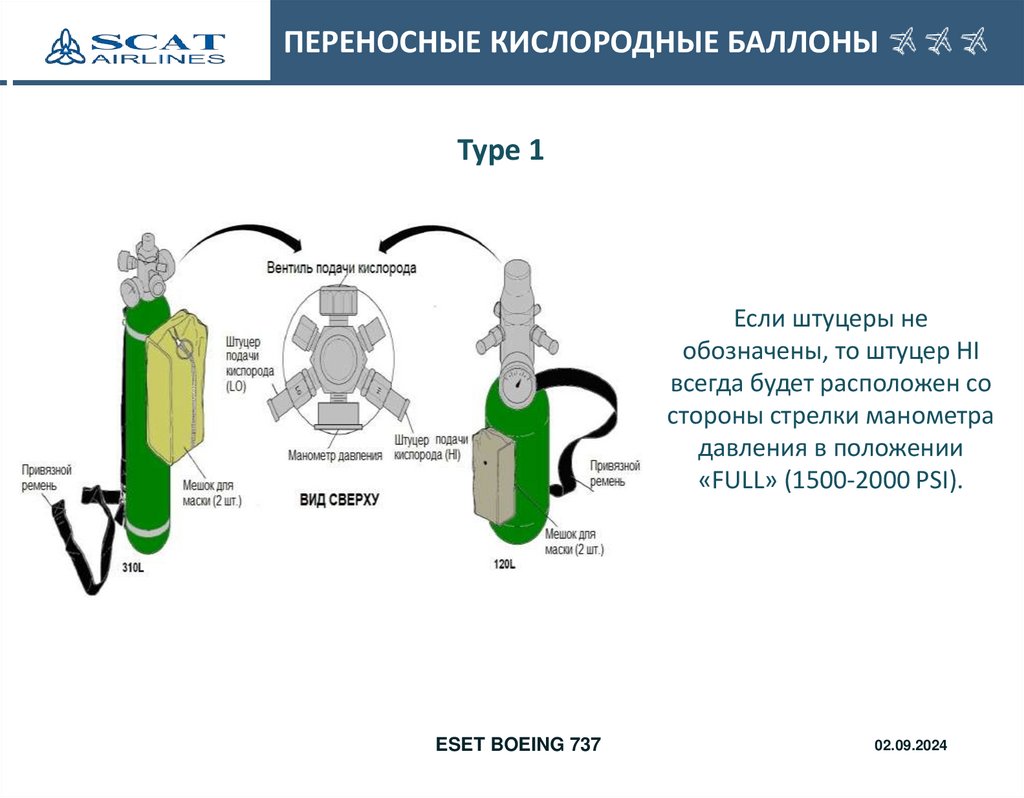

Type 1
Если штуцеры не
обозначены, то штуцер HI
всегда будет расположен со
стороны стрелки манометра
давления в положении
«FULL» (1500-2000 PSI).
ESET BOEING 737
02.09.2024

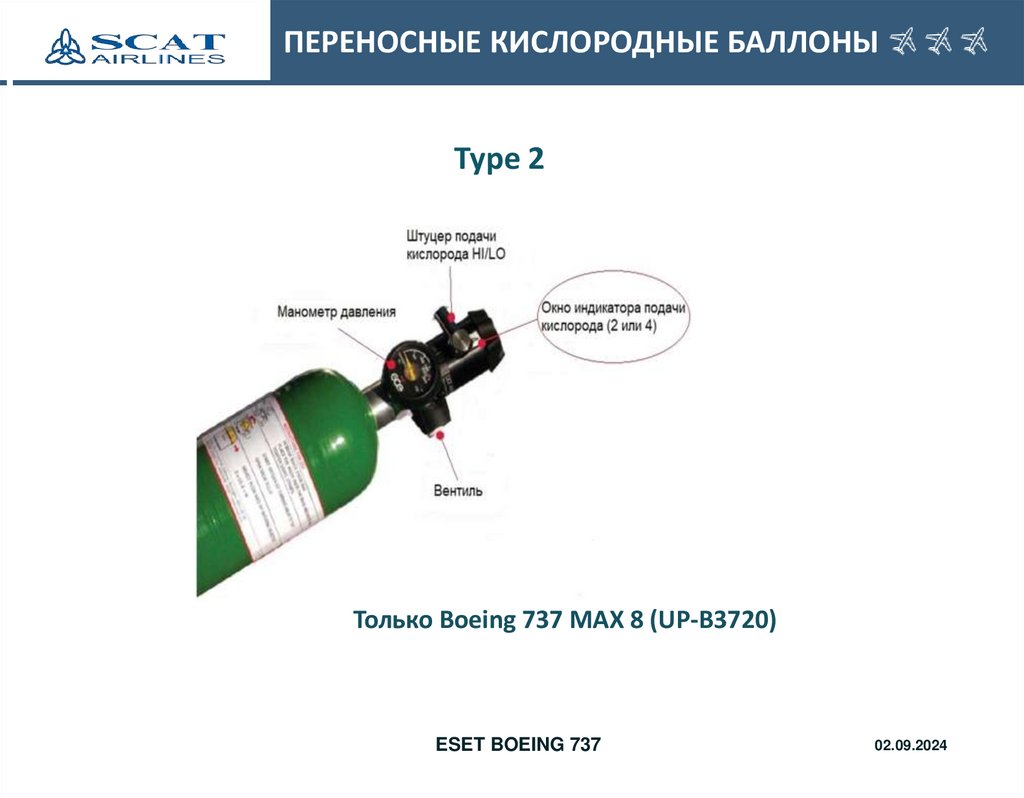

18.

ПЕРЕНОСНЫЕ КИСЛОРОДНЫЕ БАЛЛОНЫ
Type 2
Только Boeing 737 MAX 8 (UP-B3720)
ESET BOEING 737
02.09.2024

19.

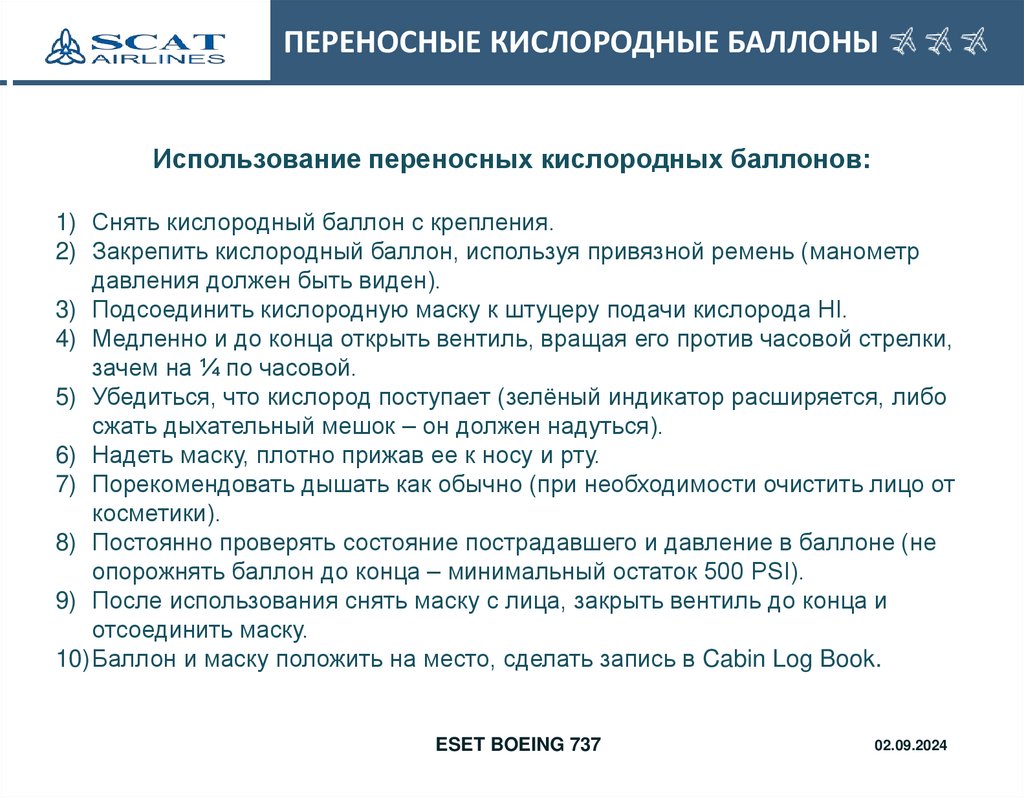

ПЕРЕНОСНЫЕ КИСЛОРОДНЫЕ БАЛЛОНЫ
Использование переносных кислородных баллонов:
1) Снять кислородный баллон с крепления.
2) Закрепить кислородный баллон, используя привязной ремень (манометр
давления должен быть виден).
3) Подсоединить кислородную маску к штуцеру подачи кислорода HI.
4) Медленно и до конца открыть вентиль, вращая его против часовой стрелки,
зачем на ¼ по часовой.
5) Убедиться, что кислород поступает (зелёный индикатор расширяется, либо
сжать дыхательный мешок – он должен надуться).
6) Надеть маску, плотно прижав ее к носу и рту.
7) Порекомендовать дышать как обычно (при необходимости очистить лицо от
косметики).
8) Постоянно проверять состояние пострадавшего и давление в баллоне (не
опорожнять баллон до конца – минимальный остаток 500 PSI).
9) После использования снять маску с лица, закрыть вентиль до конца и
отсоединить маску.
10)Баллон и маску положить на место, сделать запись в Cabin Log Book.
ESET BOEING 737
02.09.2024

20.

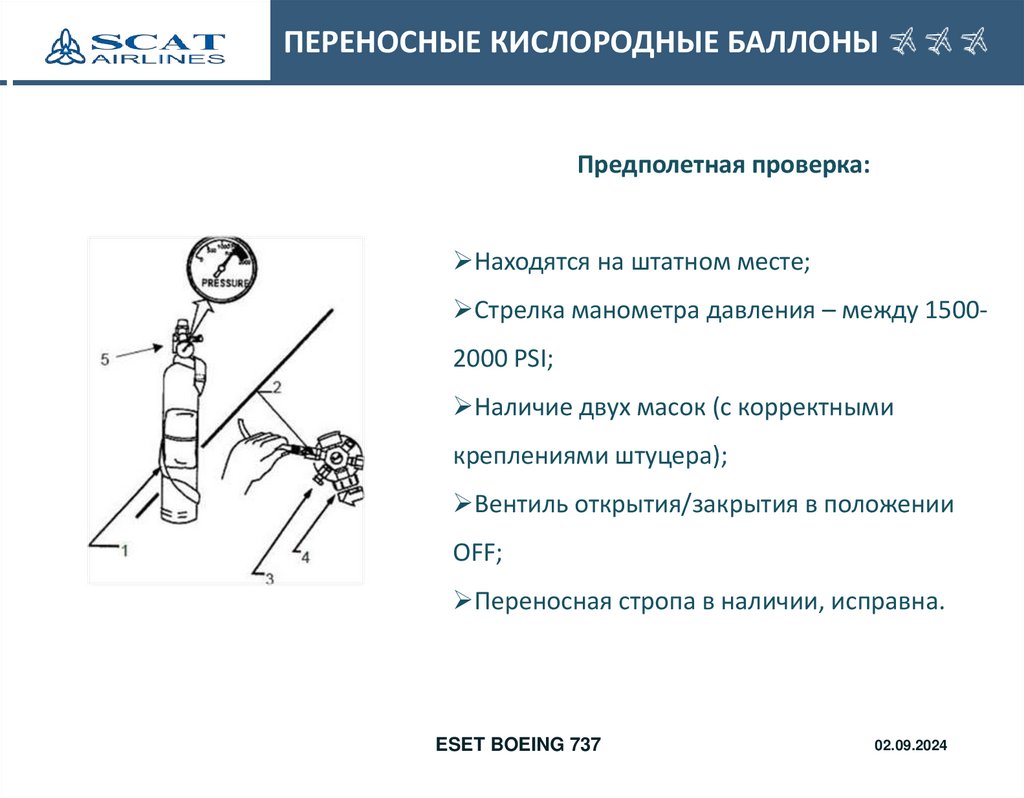

ПЕРЕНОСНЫЕ КИСЛОРОДНЫЕ БАЛЛОНЫ
Предполетная проверка:
Находятся на штатном месте;
Стрелка манометра давления – между 15002000 PSI;
Наличие двух масок (с корректными
креплениями штуцера);
Вентиль открытия/закрытия в положении
OFF;
Переносная стропа в наличии, исправна.
ESET BOEING 737
02.09.2024

21.

ПЕРЕНОСНЫЕ КИСЛОРОДНЫЕ БАЛЛОНЫ

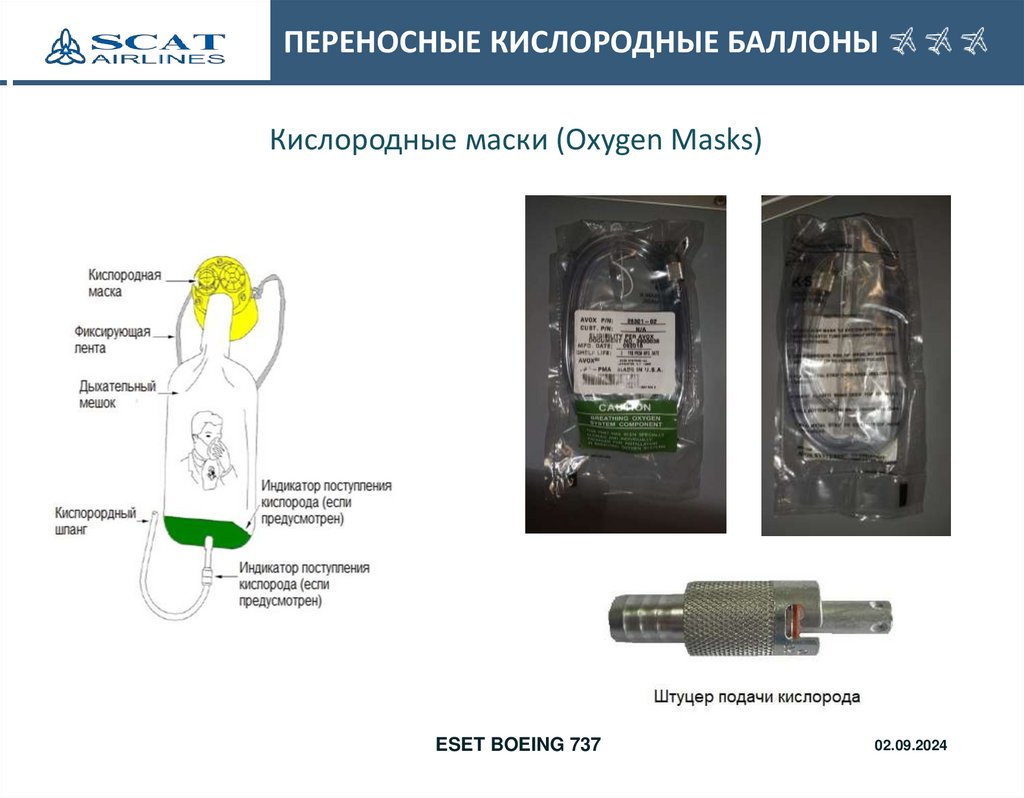

Кислородные маски (Oxygen Masks)
ESET BOEING 737
02.09.2024

22.

ВОПРОСЫ?
