Аварийно-спасательное оборудование Boeing-737. Средства выживания (Модуль 3)

1.

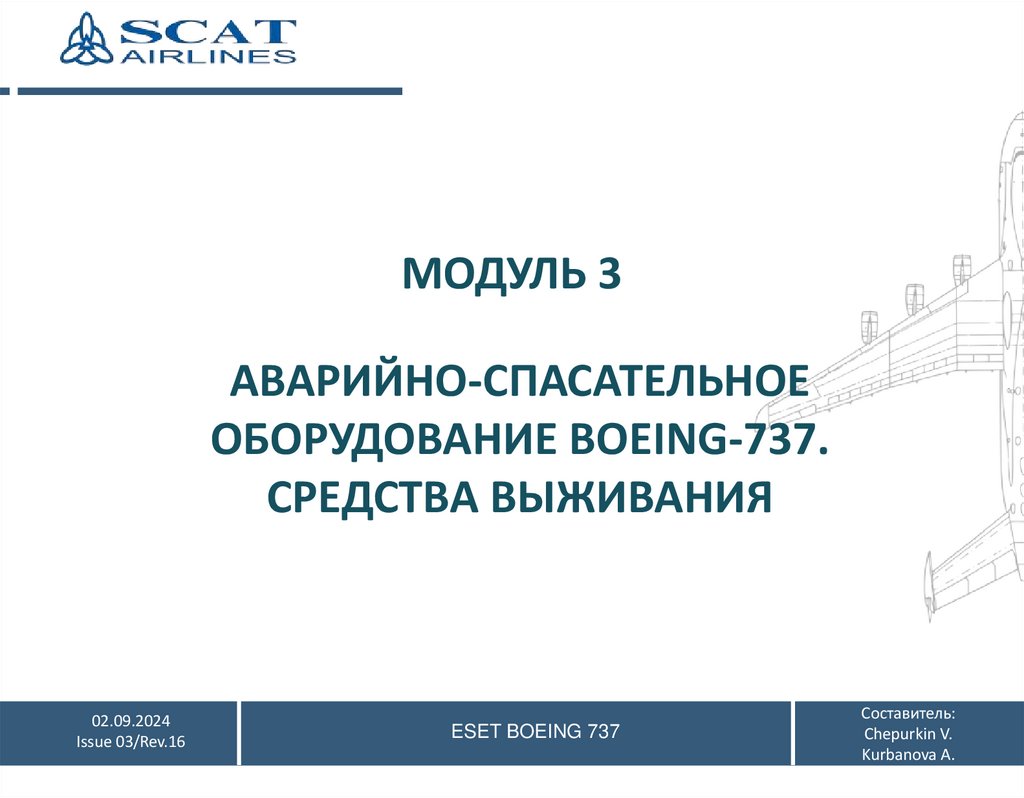

МОДУЛЬ 3
АВАРИЙНО-СПАСАТЕЛЬНОЕ
ОБОРУДОВАНИЕ BOEING-737.
СРЕДСТВА ВЫЖИВАНИЯ
02.09.2024
Issue 03/Rev.16
ESET BOEING 737
Составитель:
Chepurkin V.
Kurbanova A.

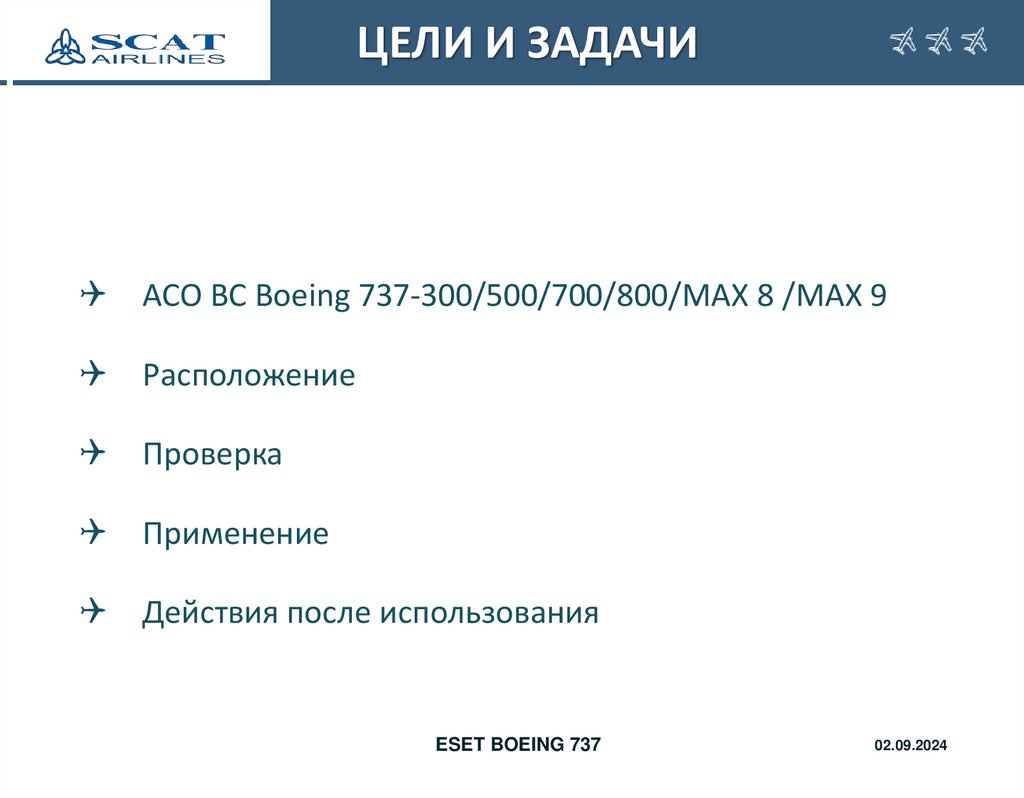

2.

ЦЕЛИ И ЗАДАЧИ
АСО ВС Boeing 737-300/500/700/800/MAX 8 /MAX 9
Расположение
Проверка
Применение
Действия после использования
ESET BOEING 737
02.09.2024

3.

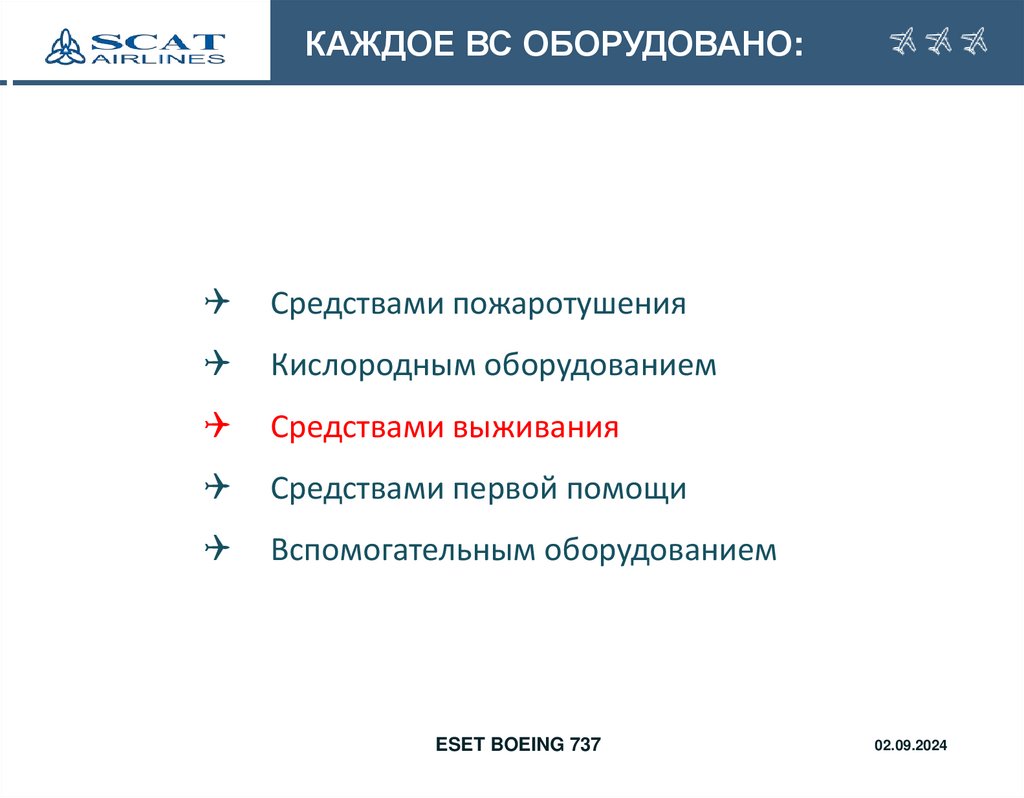

КАЖДОЕ ВС ОБОРУДОВАНО:
Средствами пожаротушения
Кислородным оборудованием
Средствами выживания
Средствами первой помощи
Вспомогательным оборудованием
ESET BOEING 737
02.09.2024

4.

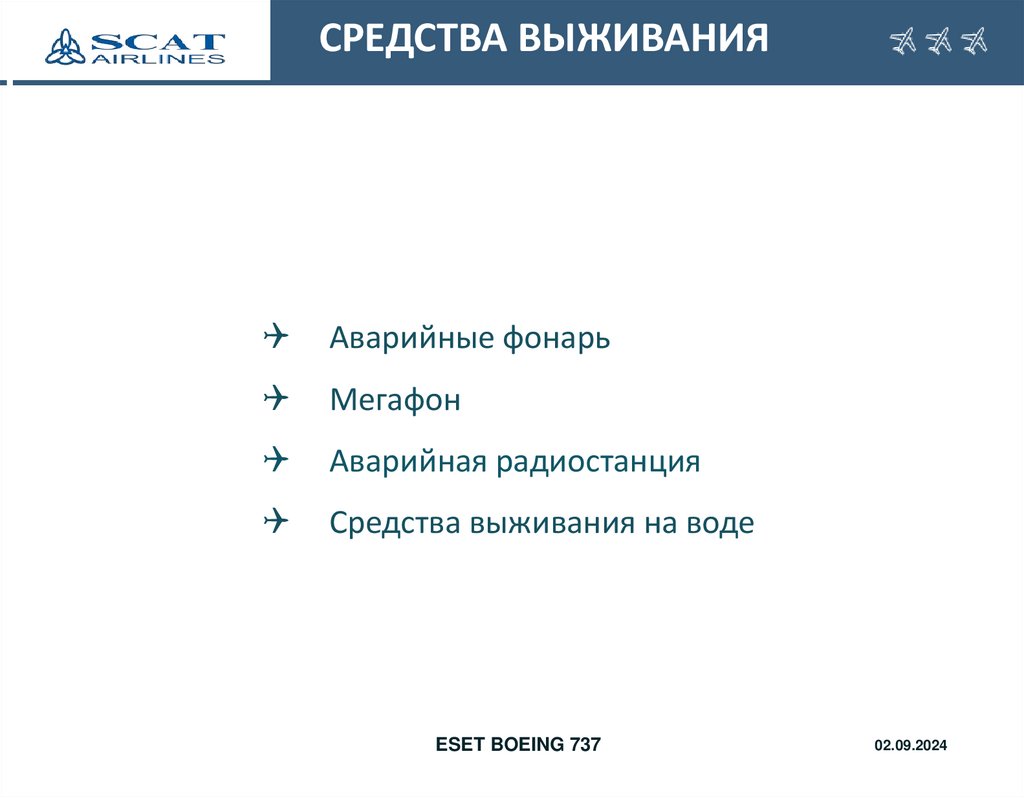

СРЕДСТВА ВЫЖИВАНИЯ
К СРЕДСТВАМ ВЫЖИВАНИЯ ОТНОСЯТСЯ:
Аварийные фонарь
Мегафон
Аварийная радиостанция
Средства выживания на воде
ESET BOEING 737
02.09.2024

5.

СРЕДСТВА ВЫЖИВАНИЯ

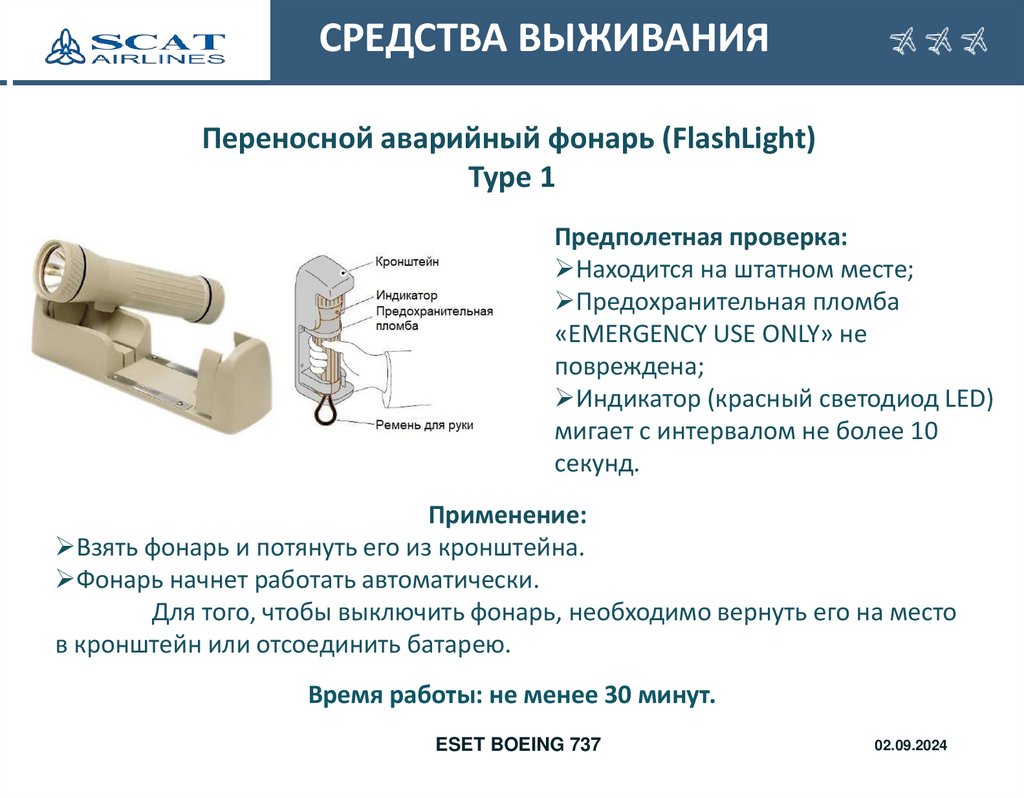

Переносной аварийный фонарь (FlashLight)
Type 1
Предполетная проверка:
Находится на штатном месте;
Предохранительная пломба
«EMERGENCY USE ONLY» не
повреждена;
Индикатор (красный светодиод LED)
мигает с интервалом не более 10
секунд.
Применение:
Взять фонарь и потянуть его из кронштейна.
Фонарь начнет работать автоматически.
Для того, чтобы выключить фонарь, необходимо вернуть его на место
в кронштейн или отсоединить батарею.
Время работы: не менее 30 минут.
ESET BOEING 737
02.09.2024

6.

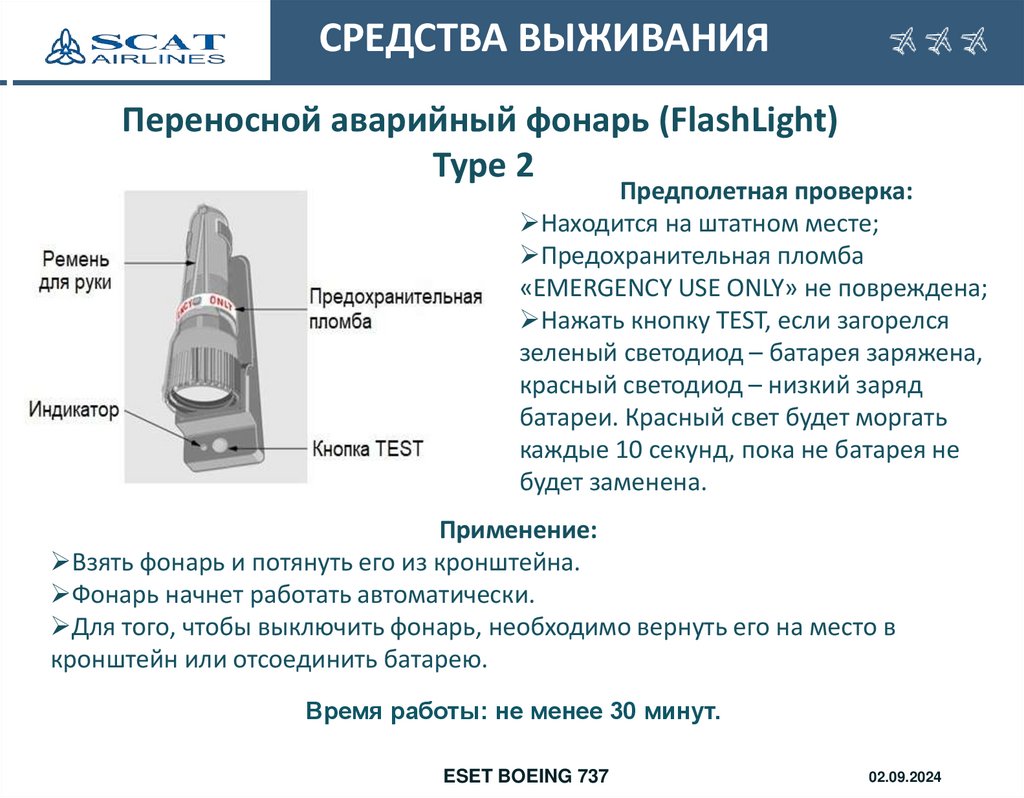

СРЕДСТВА ВЫЖИВАНИЯ
Переносной аварийный фонарь (FlashLight)
Type 2
Предполетная проверка:
Находится на штатном месте;
Предохранительная пломба
«EMERGENCY USE ONLY» не повреждена;
Нажать кнопку TEST, если загорелся
зеленый светодиод – батарея заряжена,
красный светодиод – низкий заряд
батареи. Красный свет будет моргать
каждые 10 секунд, пока не батарея не
будет заменена.
Применение:
Взять фонарь и потянуть его из кронштейна.
Фонарь начнет работать автоматически.
Для того, чтобы выключить фонарь, необходимо вернуть его на место в
кронштейн или отсоединить батарею.
Время работы: не менее 30 минут.
ESET BOEING 737
02.09.2024

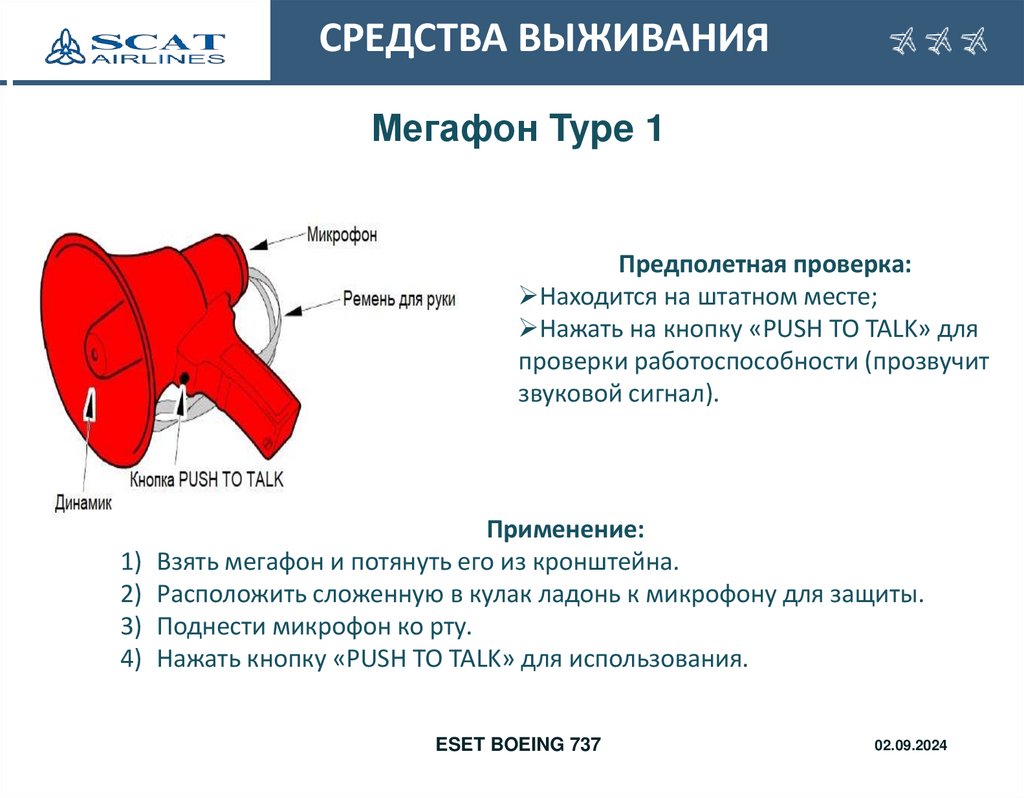

7.

СРЕДСТВА ВЫЖИВАНИЯ
Мегафон Type 1
Предполетная проверка:
Находится на штатном месте;
Нажать на кнопку «PUSH TO TALK» для
проверки работоспособности (прозвучит
звуковой сигнал).
Применение:
1) Взять мегафон и потянуть его из кронштейна.
2) Расположить сложенную в кулак ладонь к микрофону для защиты.
3) Поднести микрофон ко рту.
4) Нажать кнопку «PUSH TO TALK» для использования.
ESET BOEING 737
02.09.2024

8.

СРЕДСТВА ВЫЖИВАНИЯ

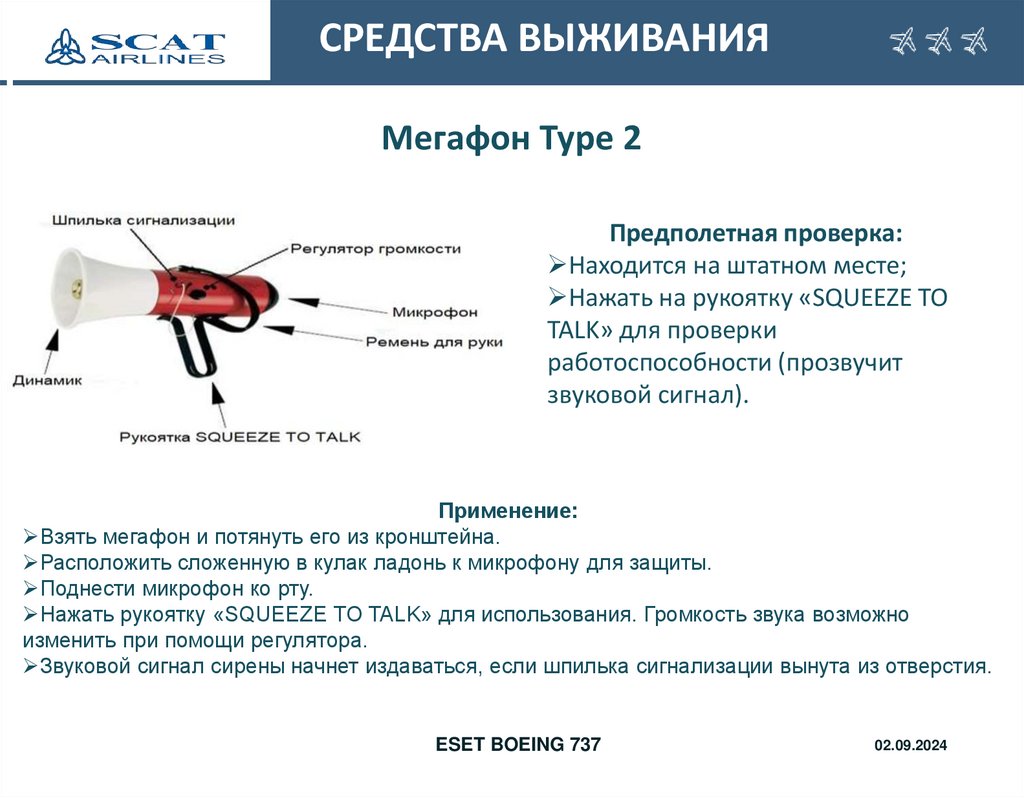

Мегафон Type 2
Предполетная проверка:
Находится на штатном месте;
Нажать на рукоятку «SQUEEZE TO
TALK» для проверки
работоспособности (прозвучит
звуковой сигнал).
Применение:
Взять мегафон и потянуть его из кронштейна.
Расположить сложенную в кулак ладонь к микрофону для защиты.
Поднести микрофон ко рту.
Нажать рукоятку «SQUEEZE TO TALK» для использования. Громкость звука возможно
изменить при помощи регулятора.
Звуковой сигнал сирены начнет издаваться, если шпилька сигнализации вынута из отверстия.
ESET BOEING 737
02.09.2024

9.

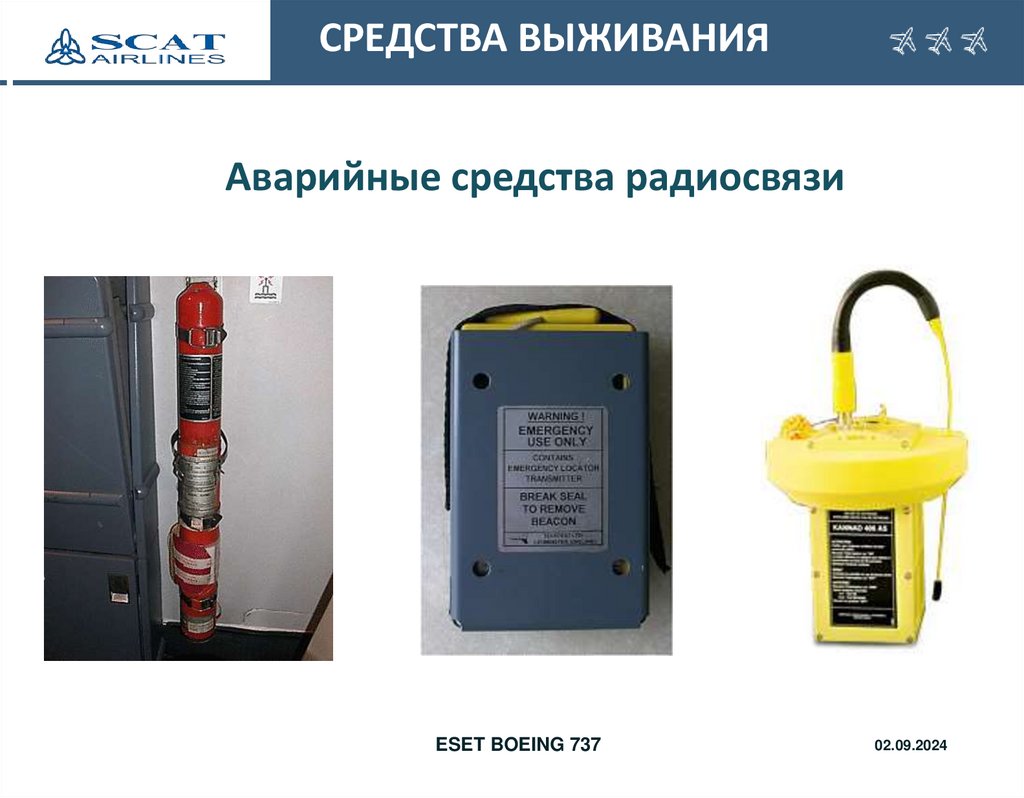

СРЕДСТВА ВЫЖИВАНИЯ
Аварийные средства радиосвязи
ESET BOEING 737
02.09.2024

10.

СРЕДСТВА ВЫЖИВАНИЯ

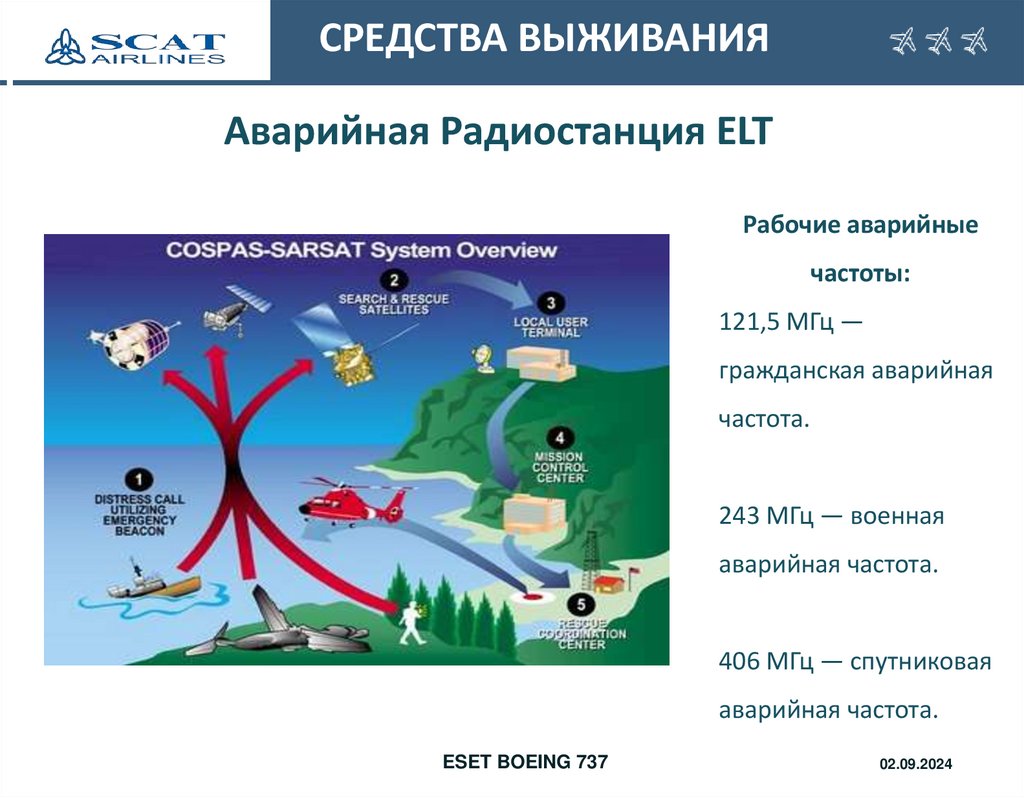

Аварийная Радиостанция ELT
Рабочие аварийные
частоты:
121,5 МГц —
гражданская аварийная
частота.
243 МГц — военная
аварийная частота.
406 МГц — спутниковая
аварийная частота.
ESET BOEING 737
02.09.2024

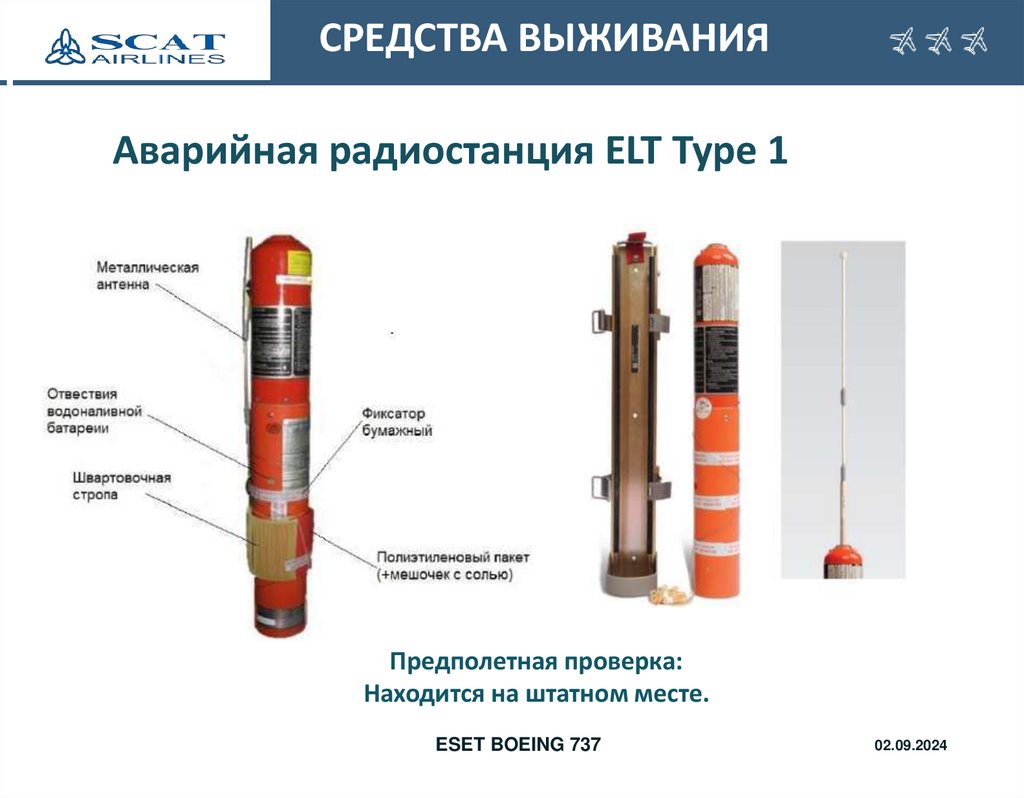

11.

СРЕДСТВА ВЫЖИВАНИЯ
Аварийная радиостанция ELT Type 1
Предполетная проверка:
Находится на штатном месте.
ESET BOEING 737
02.09.2024

12.

СРЕДСТВА ВЫЖИВАНИЯ
Аварийная радиостанция ELT Type 2
1 - Кнопка включения имеет три положения:
Крайнее верхнее - TEST (тестовый
режим);
Среднее - OFF (выключено);
Крайнее нижнее - ON (включено).
2 - Клавиша регулировки громкости;
3 - Кнопка режима «Передача».
Предполетная проверка:
Находится на штатном месте.
ESET BOEING 737
02.09.2024

13.

СРЕДСТВА ВЫЖИВАНИЯ

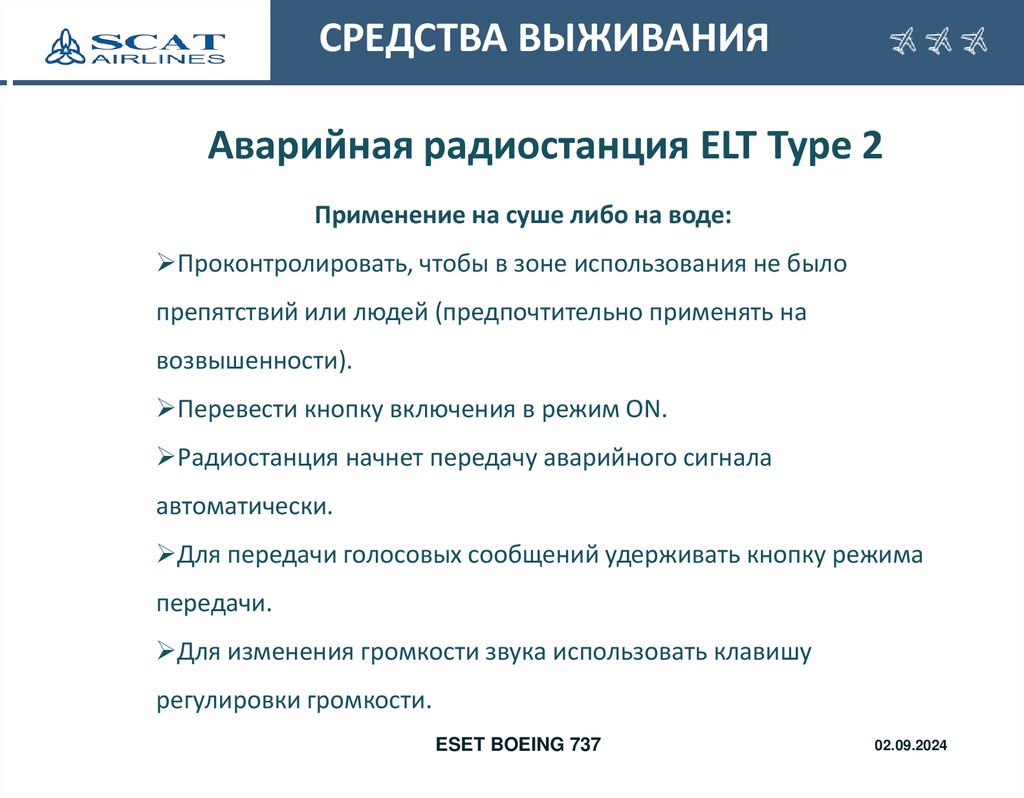

Аварийная радиостанция ELT Type 2
Применение на суше либо на воде:
Проконтролировать, чтобы в зоне использования не было
препятствий или людей (предпочтительно применять на
возвышенности).
Перевести кнопку включения в режим ON.
Радиостанция начнет передачу аварийного сигнала
автоматически.
Для передачи голосовых сообщений удерживать кнопку режима
передачи.
Для изменения громкости звука использовать клавишу
регулировки громкости.
ESET BOEING 737
02.09.2024

14.

СРЕДСТВА ВЫЖИВАНИЯ

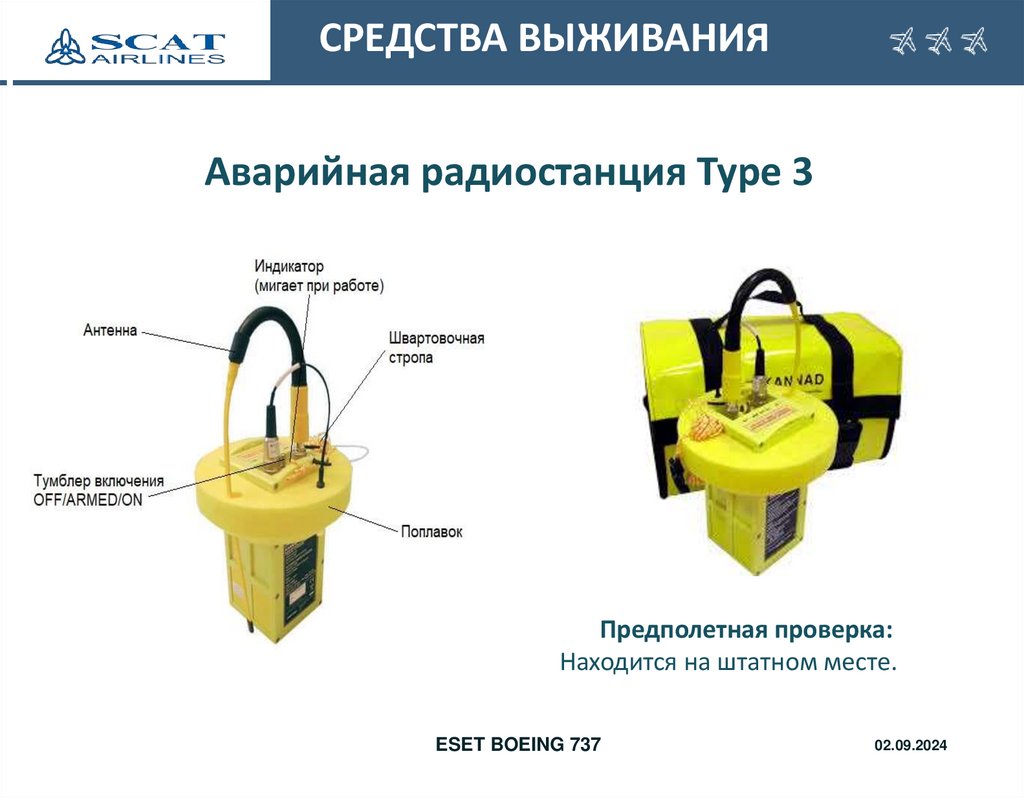

Аварийная радиостанция Type 3
Предполетная проверка:
Находится на штатном месте.
ESET BOEING 737
02.09.2024

15.

СРЕДСТВА ВЫЖИВАНИЯ

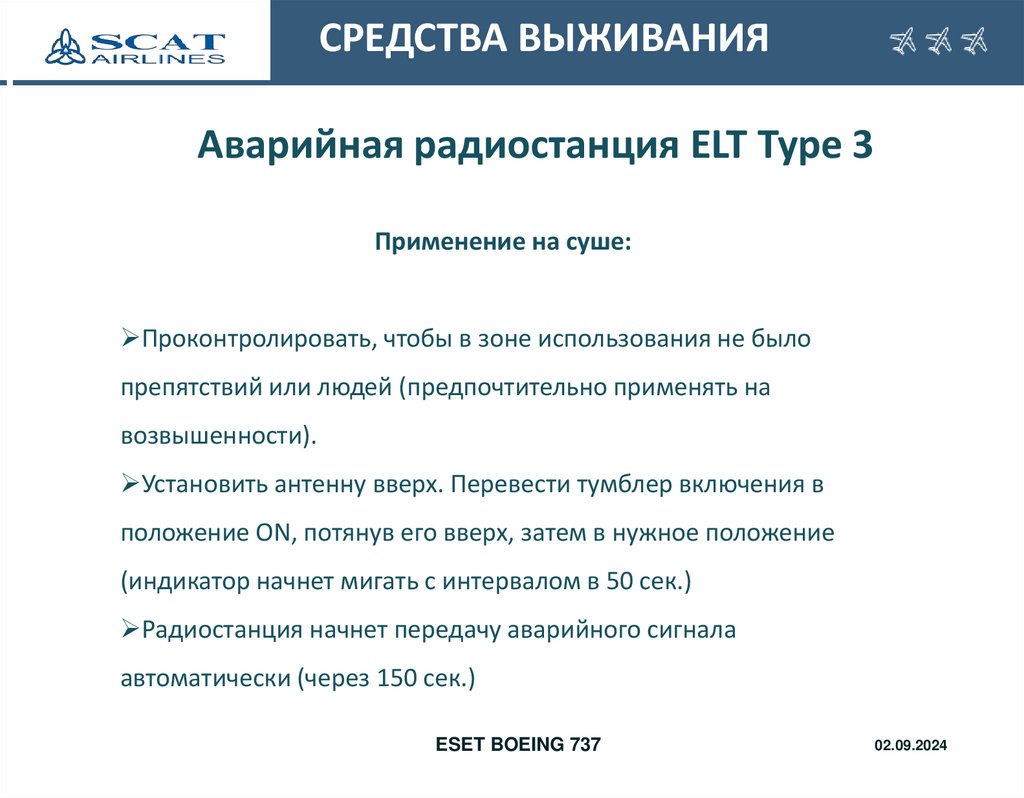

Аварийная радиостанция ELT Type 3
Применение на суше:
Проконтролировать, чтобы в зоне использования не было
препятствий или людей (предпочтительно применять на
возвышенности).
Установить антенну вверх. Перевести тумблер включения в
положение ON, потянув его вверх, затем в нужное положение
(индикатор начнет мигать с интервалом в 50 сек.)
Радиостанция начнет передачу аварийного сигнала
автоматически (через 150 сек.)
ESET BOEING 737
02.09.2024

16.

СРЕДСТВА ВЫЖИВАНИЯ

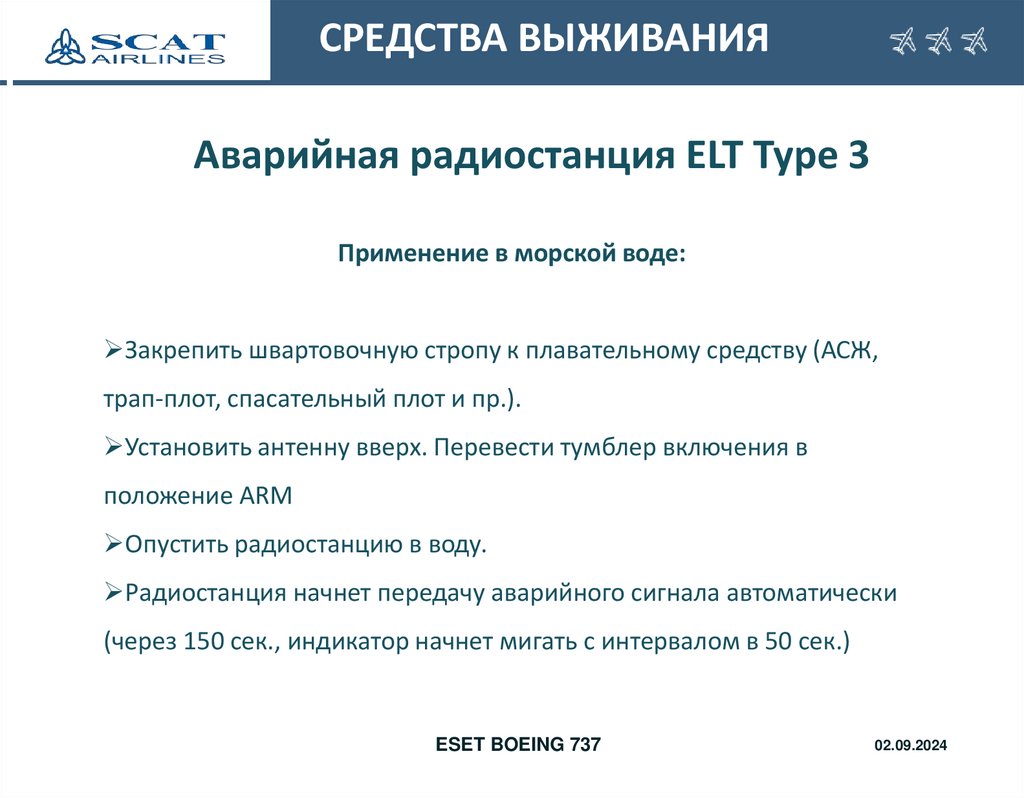

Аварийная радиостанция ELT Type 3
Применение в морской воде:
Закрепить швартовочную стропу к плавательному средству (АСЖ,
трап-плот, спасательный плот и пр.).
Установить антенну вверх. Перевести тумблер включения в
положение ARM
Опустить радиостанцию в воду.
Радиостанция начнет передачу аварийного сигнала автоматически
(через 150 сек., индикатор начнет мигать с интервалом в 50 сек.)
ESET BOEING 737
02.09.2024

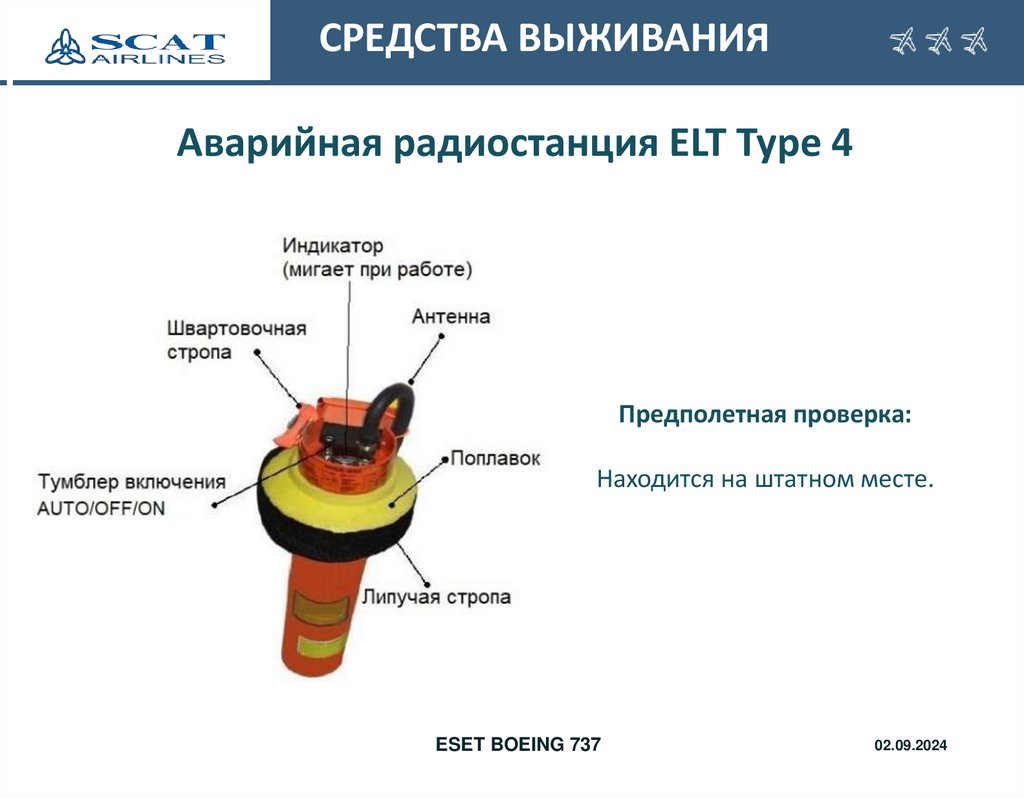

17.

СРЕДСТВА ВЫЖИВАНИЯ
Аварийная радиостанция ELT Type 4
Предполетная проверка:
Находится на штатном месте.
ESET BOEING 737
02.09.2024

18.

СРЕДСТВА ВЫЖИВАНИЯ

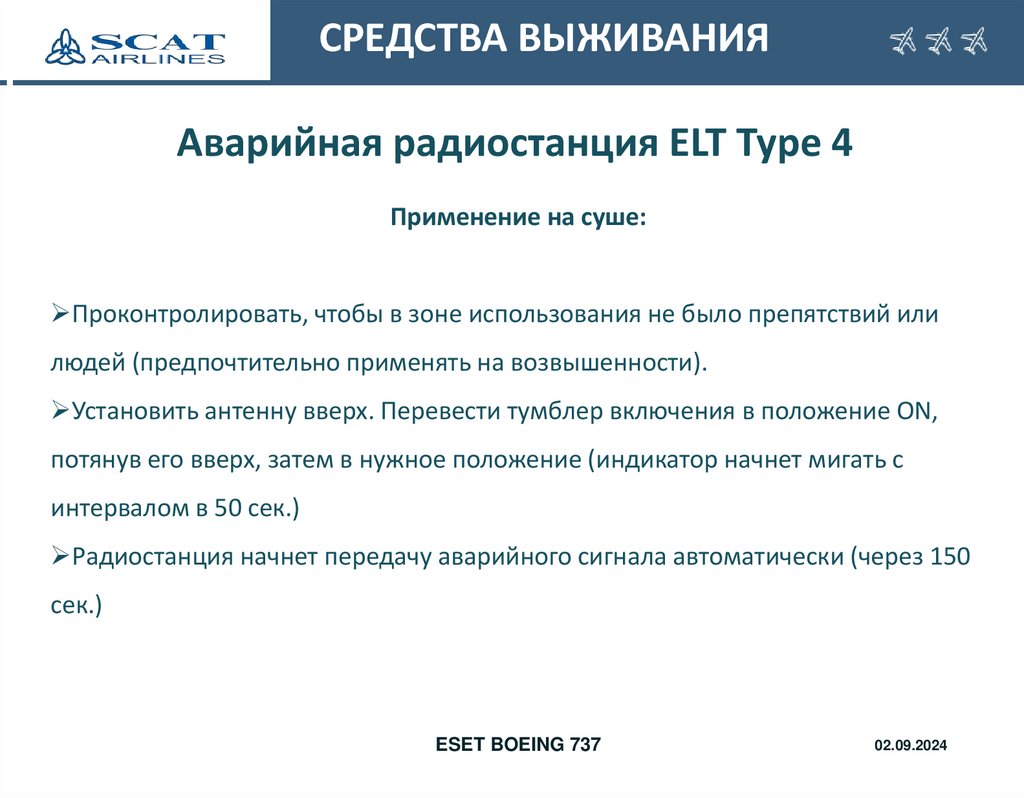

Аварийная радиостанция ELT Type 4
Применение на суше:
Проконтролировать, чтобы в зоне использования не было препятствий или
людей (предпочтительно применять на возвышенности).
Установить антенну вверх. Перевести тумблер включения в положение ON,
потянув его вверх, затем в нужное положение (индикатор начнет мигать с
интервалом в 50 сек.)
Радиостанция начнет передачу аварийного сигнала автоматически (через 150
сек.)
ESET BOEING 737
02.09.2024

19.

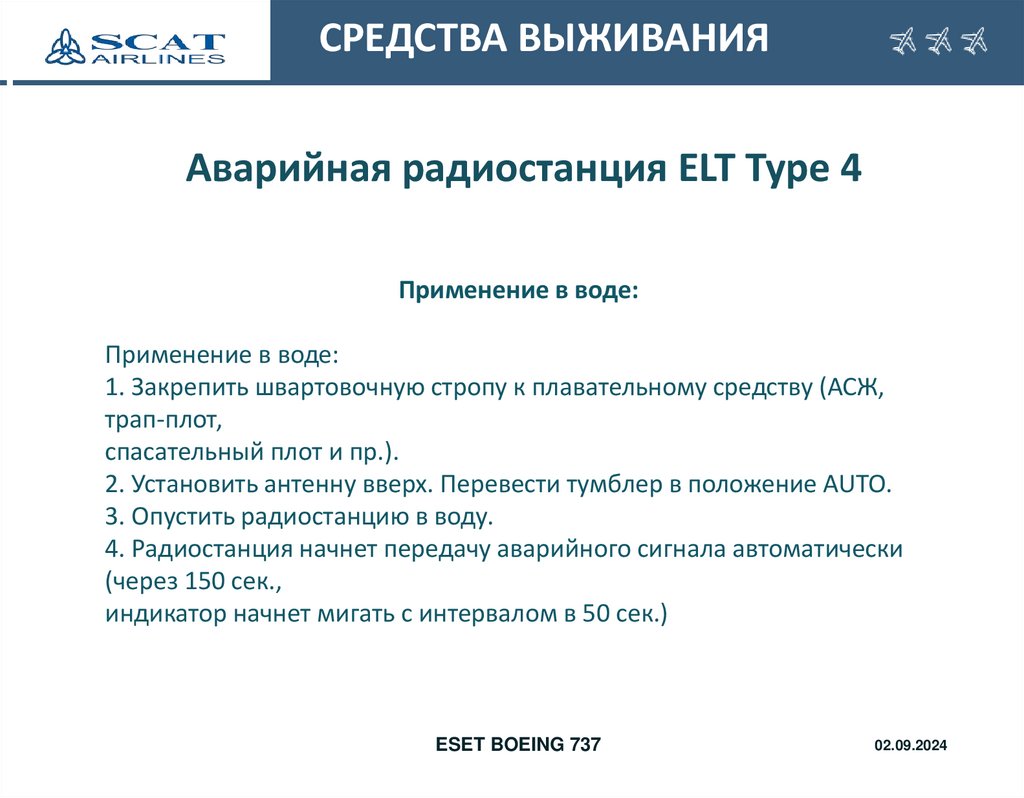

СРЕДСТВА ВЫЖИВАНИЯ
Аварийная радиостанция ELT Type 4
Применение в воде:
Применение в воде:
1. Закрепить швартовочную стропу к плавательному средству (АСЖ,
трап-плот,
спасательный плот и пр.).
2. Установить антенну вверх. Перевести тумблер в положение AUTO.
3. Опустить радиостанцию в воду.
4. Радиостанция начнет передачу аварийного сигнала автоматически
(через 150 сек.,
индикатор начнет мигать с интервалом в 50 сек.)
ESET BOEING 737
02.09.2024

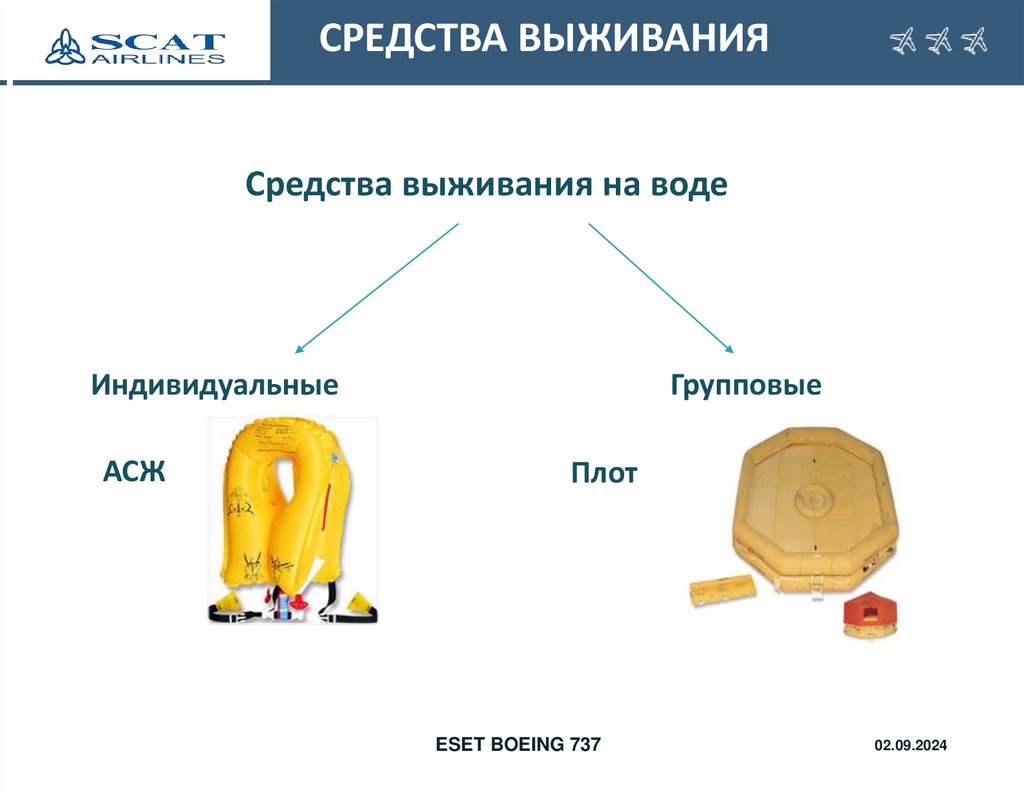

20.

СРЕДСТВА ВЫЖИВАНИЯ
Средства выживания на воде
Индивидуальные
АСЖ
Групповые
Плот
ESET BOEING 737
02.09.2024

21.

СРЕДСТВА ВЫЖИВАНИЯ
Авиационный Спасательный Жилет
Предполетная проверка:
АСЖ для экипажа: находятся на
штатном месте в необходимом
количестве;
Дополнительные АСЖ: находятся
на штатном месте в необходимом
количестве;
АСЖ для пассажиров, находятся на
штатном месте, в количестве равном
посадочным местам на ВС.
ESET BOEING 737
02.09.2024

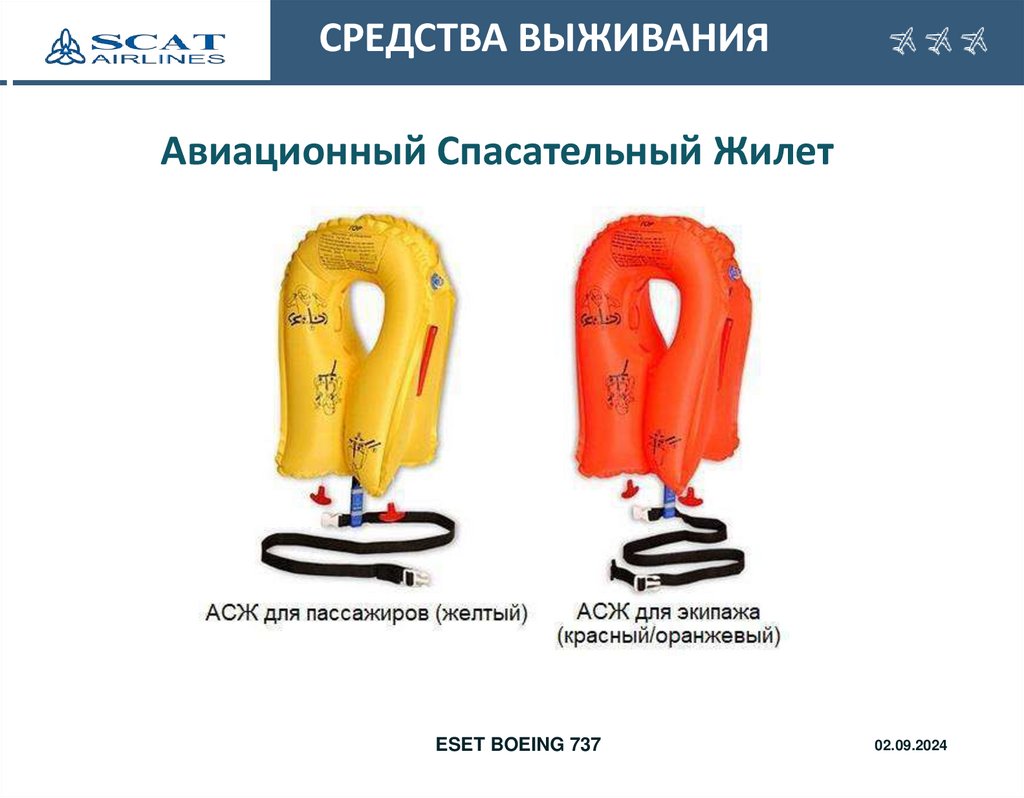

22.

СРЕДСТВА ВЫЖИВАНИЯ
Авиационный Спасательный Жилет
ESET BOEING 737
02.09.2024

23.

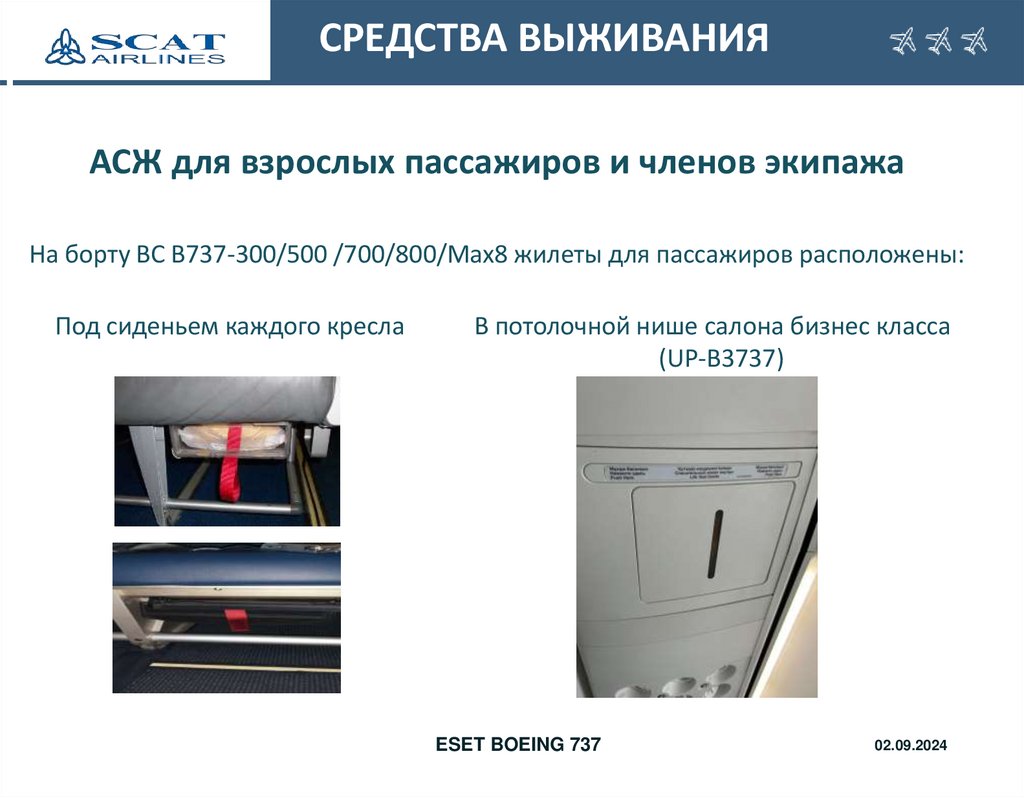

СРЕДСТВА ВЫЖИВАНИЯ
АСЖ для взрослых пассажиров и членов экипажа
На борту ВС В737-300/500 /700/800/Max8 жилеты для пассажиров расположены:
Под сиденьем каждого кресла
В потолочной нише салона бизнес класса
(UP-B3737)
ESET BOEING 737
02.09.2024

24.

СРЕДСТВА ВЫЖИВАНИЯ

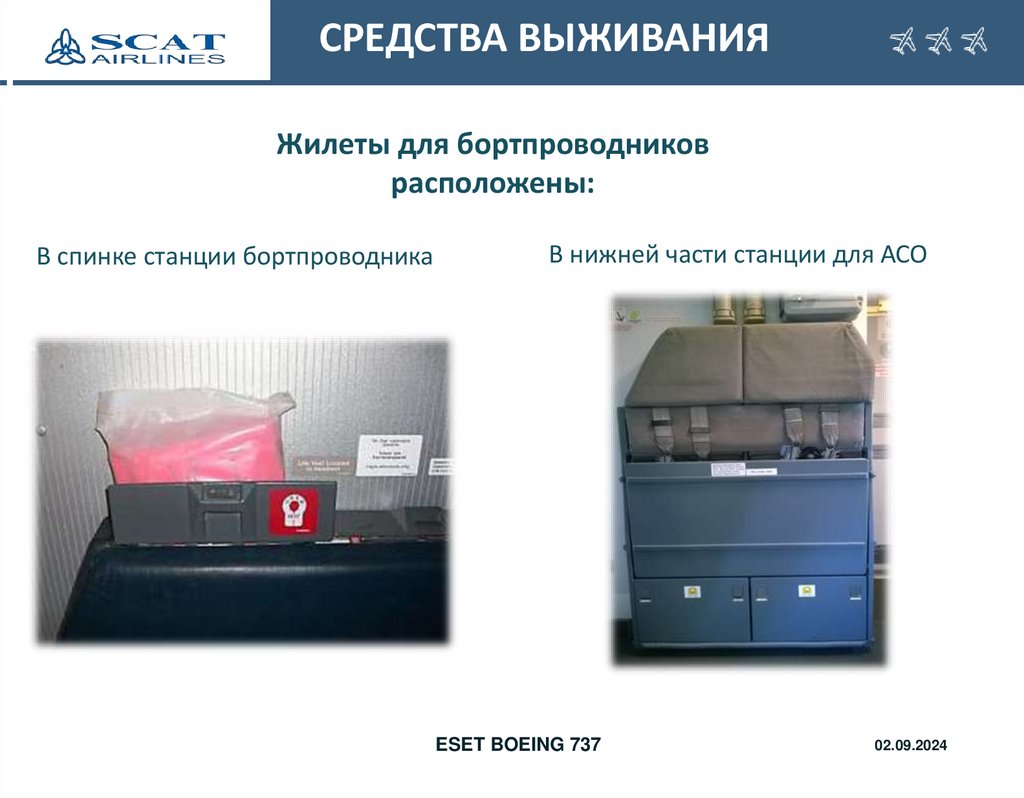

Жилеты для бортпроводников
расположены:
В спинке станции бортпроводника
В нижней части станции для АСО
ESET BOEING 737
02.09.2024

25.

СРЕДСТВА ВЫЖИВАНИЯ

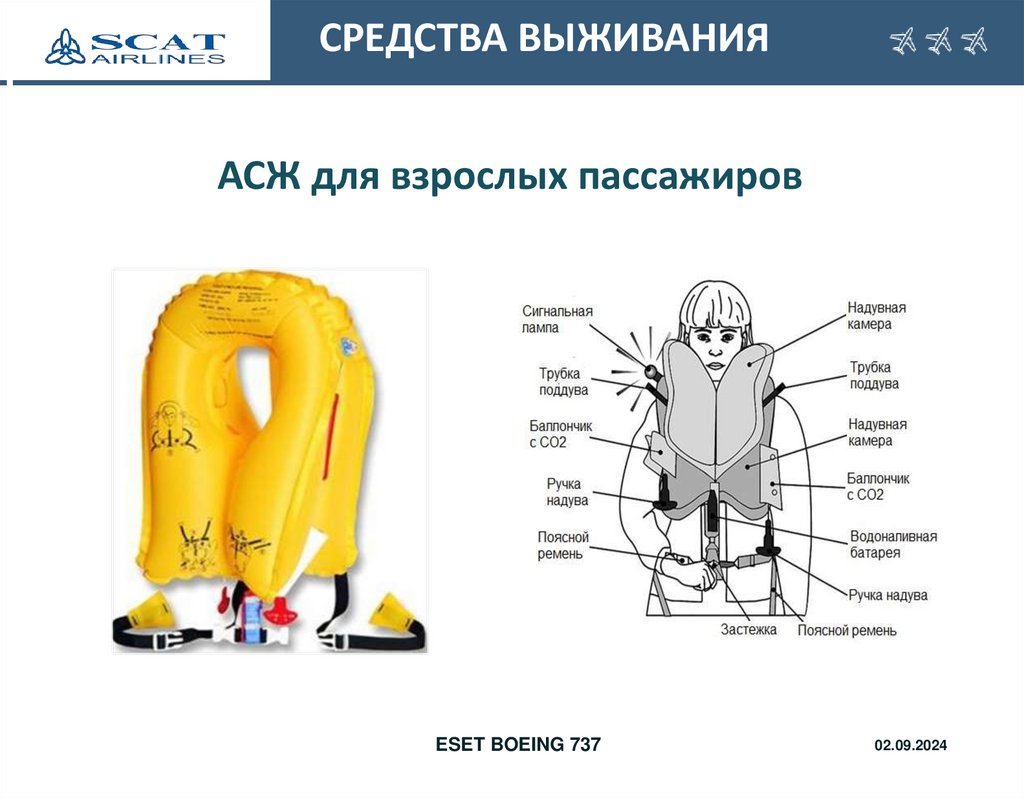

АСЖ для взрослых пассажиров
ESET BOEING 737
02.09.2024

26.

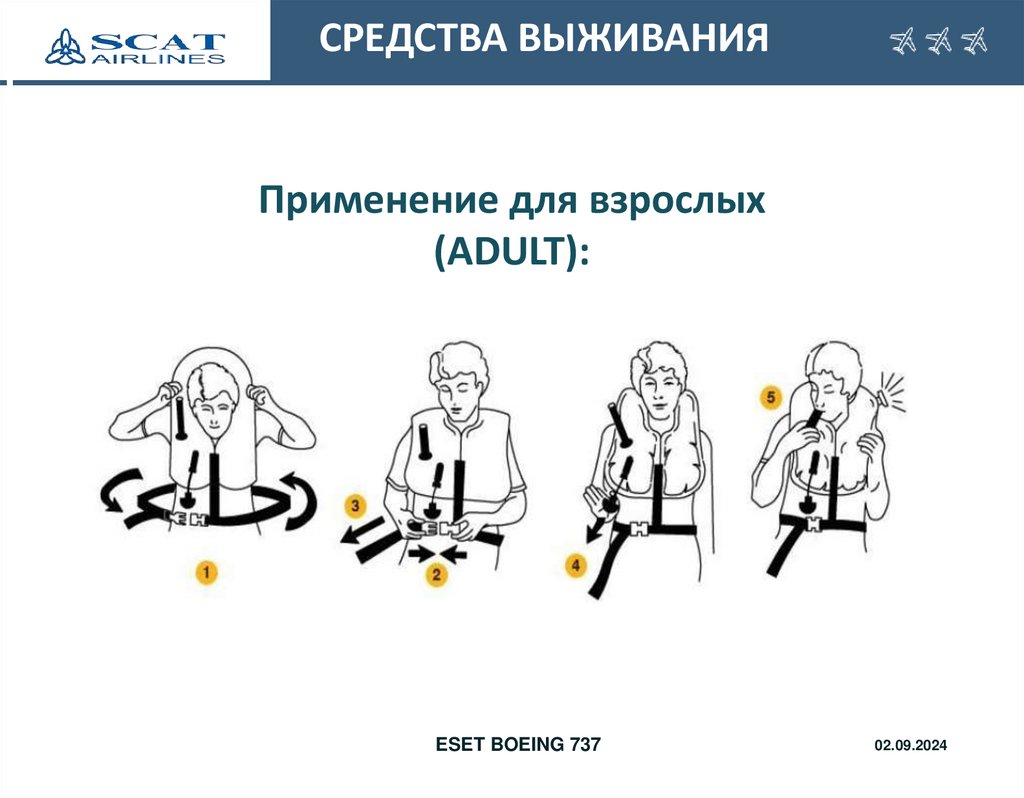

СРЕДСТВА ВЫЖИВАНИЯ
Применение для взрослых
(ADULT):
ESET BOEING 737
02.09.2024

27.

СРЕДСТВА ВЫЖИВАНИЯ

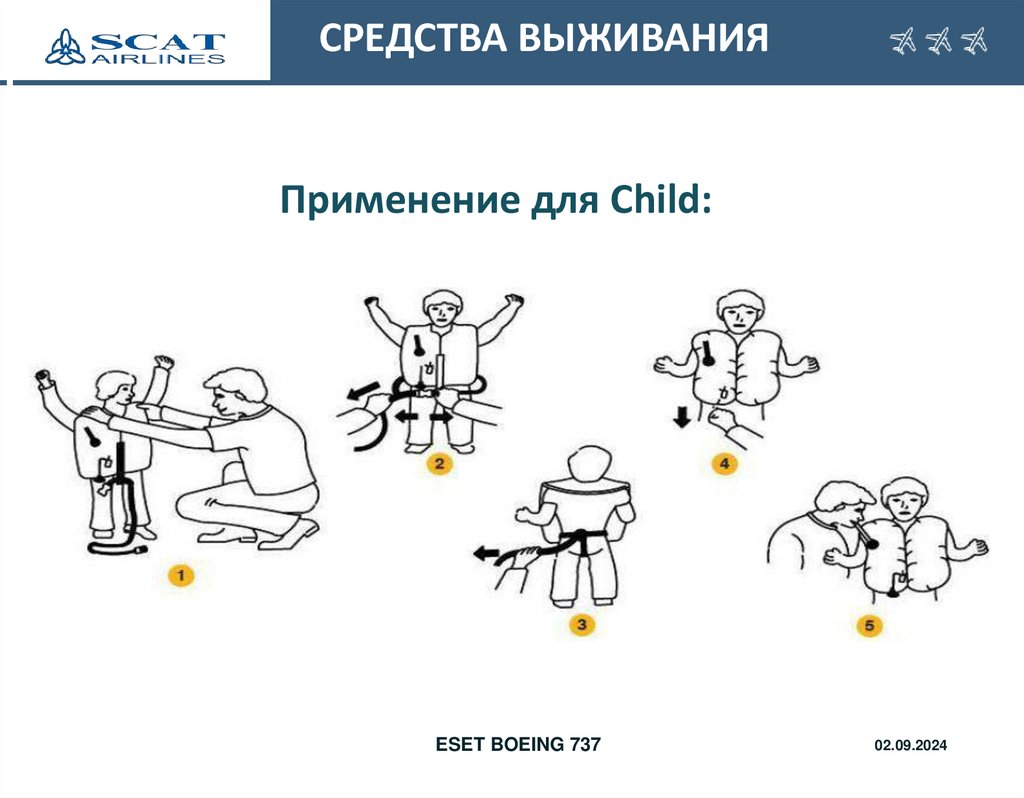

Применение для Child:
ESET BOEING 737
02.09.2024

28.

СРЕДСТВА ВЫЖИВАНИЯ
Детские надувные спасательные жилеты
ESET BOEING 737
02.09.2024

29.

СРЕДСТВА ВЫЖИВАНИЯ

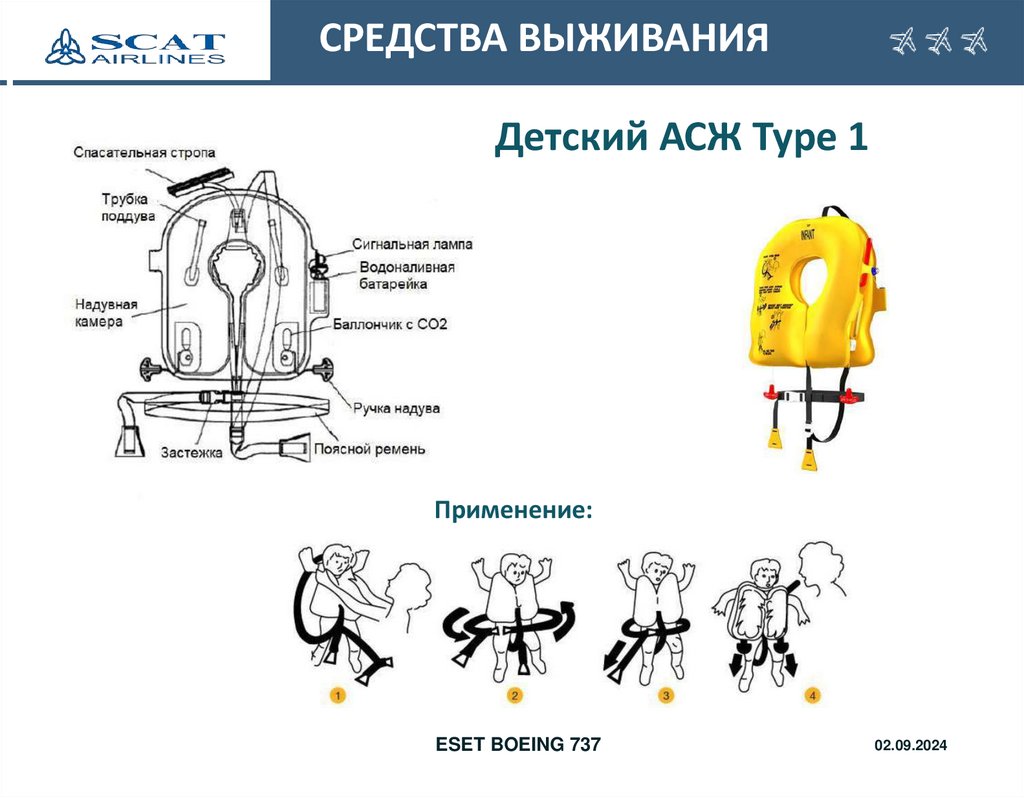

Детский АСЖ Type 1
Применение:
ESET BOEING 737
02.09.2024

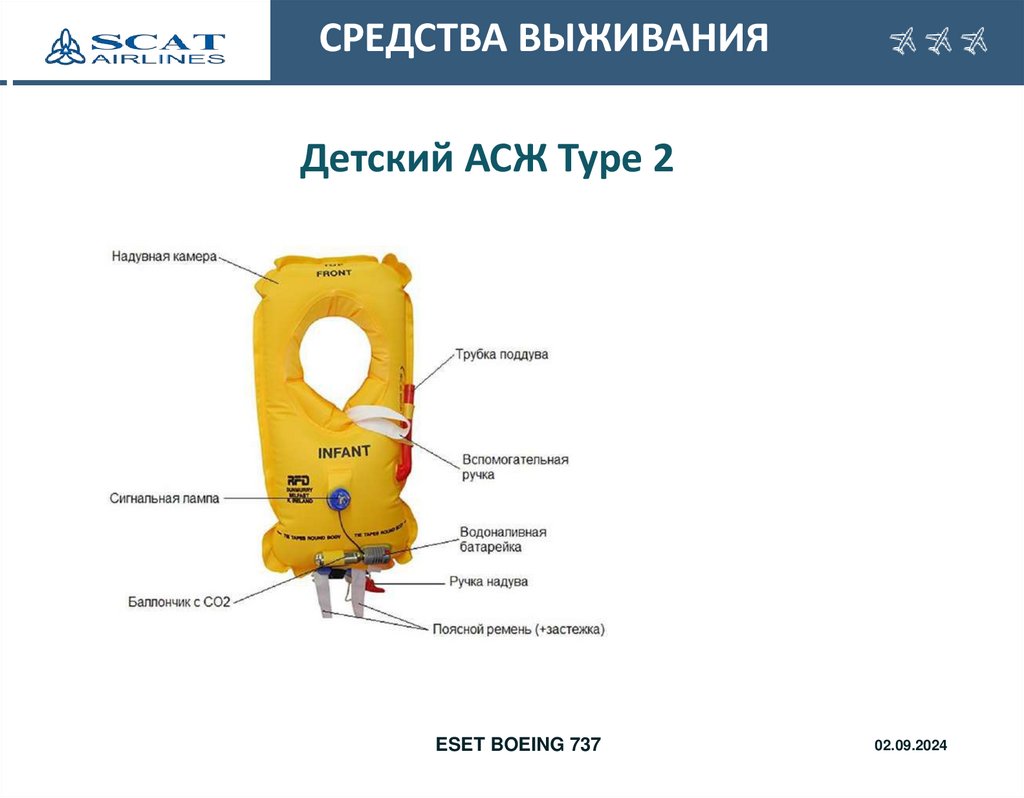

30.

СРЕДСТВА ВЫЖИВАНИЯ
Детский АСЖ Type 2
ESET BOEING 737
02.09.2024

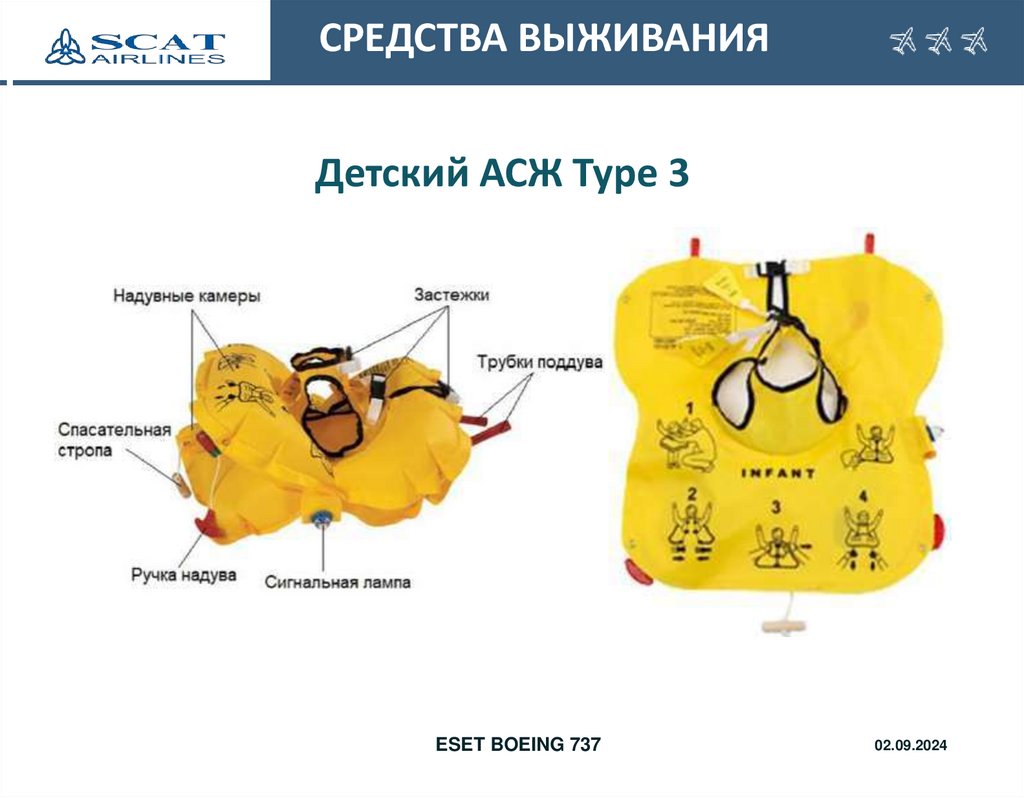

31.

СРЕДСТВА ВЫЖИВАНИЯ
Детский АСЖ Type 3
ESET BOEING 737
02.09.2024

32.

СРЕДСТВА ВЫЖИВАНИЯ

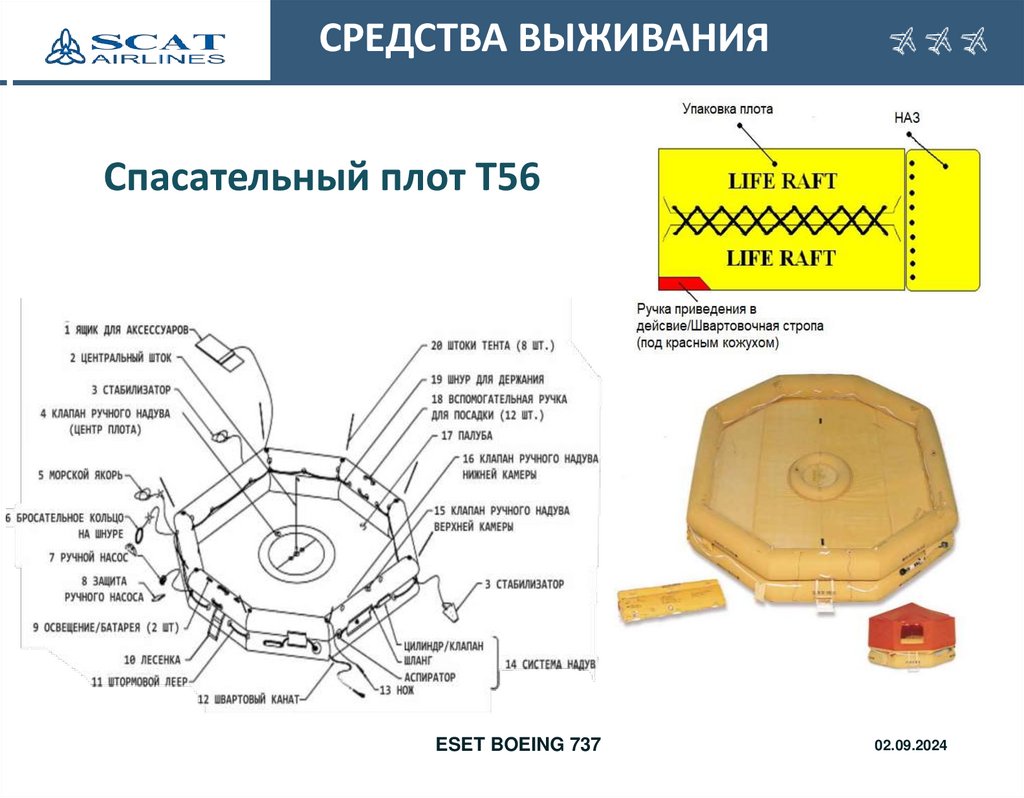

Спасательный плот Т56
ESET BOEING 737
02.09.2024

33.

СРЕДСТВА ВЫЖИВАНИЯ

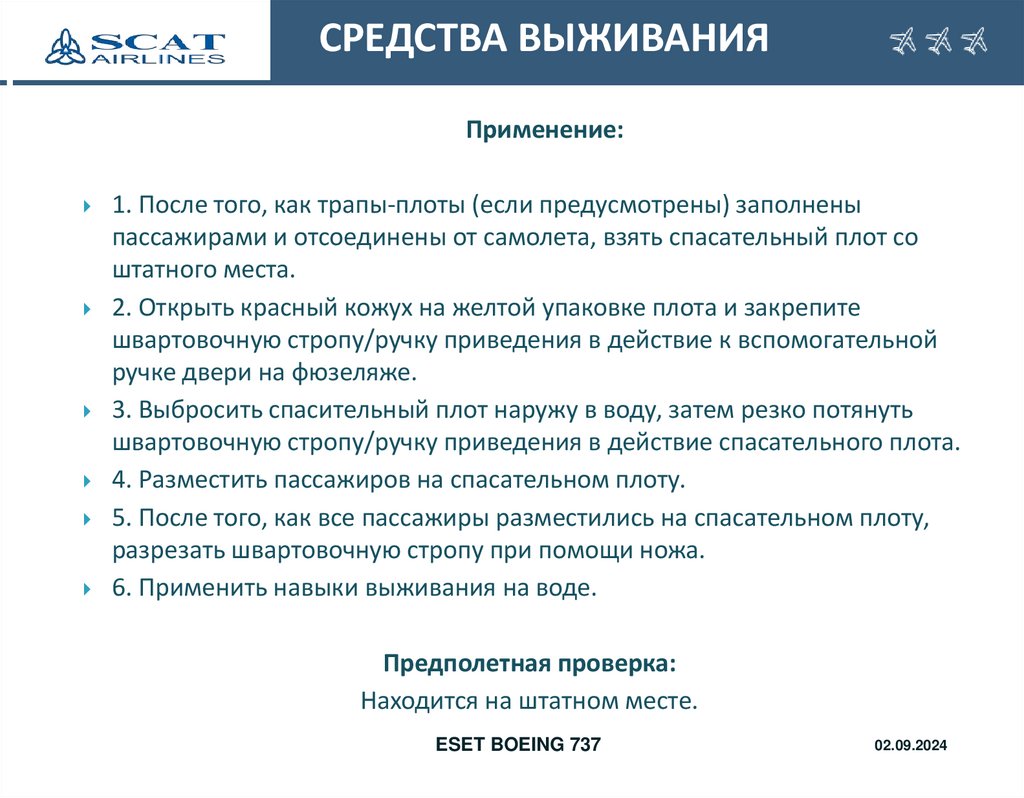

Применение:
1. После того, как трапы-плоты (если предусмотрены) заполнены
пассажирами и отсоединены от самолета, взять спасательный плот со
штатного места.
2. Открыть красный кожух на желтой упаковке плота и закрепите
швартовочную стропу/ручку приведения в действие к вспомогательной
ручке двери на фюзеляже.
3. Выбросить спасительный плот наружу в воду, затем резко потянуть
швартовочную стропу/ручку приведения в действие спасательного плота.
4. Разместить пассажиров на спасательном плоту.
5. После того, как все пассажиры разместились на спасательном плоту,
разрезать швартовочную стропу при помощи ножа.
6. Применить навыки выживания на воде.
Предполетная проверка:
Находится на штатном месте.
ESET BOEING 737
02.09.2024

34.

ВОПРОСЫ ?
