Аварийно-спасательное оборудование Boeing-737. Противопожарное оборудование (Модуль 1)

1.

МОДУЛЬ 1
АВАРИЙНО-СПАСАТЕЛЬНОЕ
ОБОРУДОВАНИЕ BOEING-737.
ПРОТИВОПОЖАРНОЕ
ОБОРУДОВАНИЕ
02.09.2024
Issue 03/Rev.16
ESET BOEING 737
Составитель:
Chepurkin V.
Kurbanova A.

2.

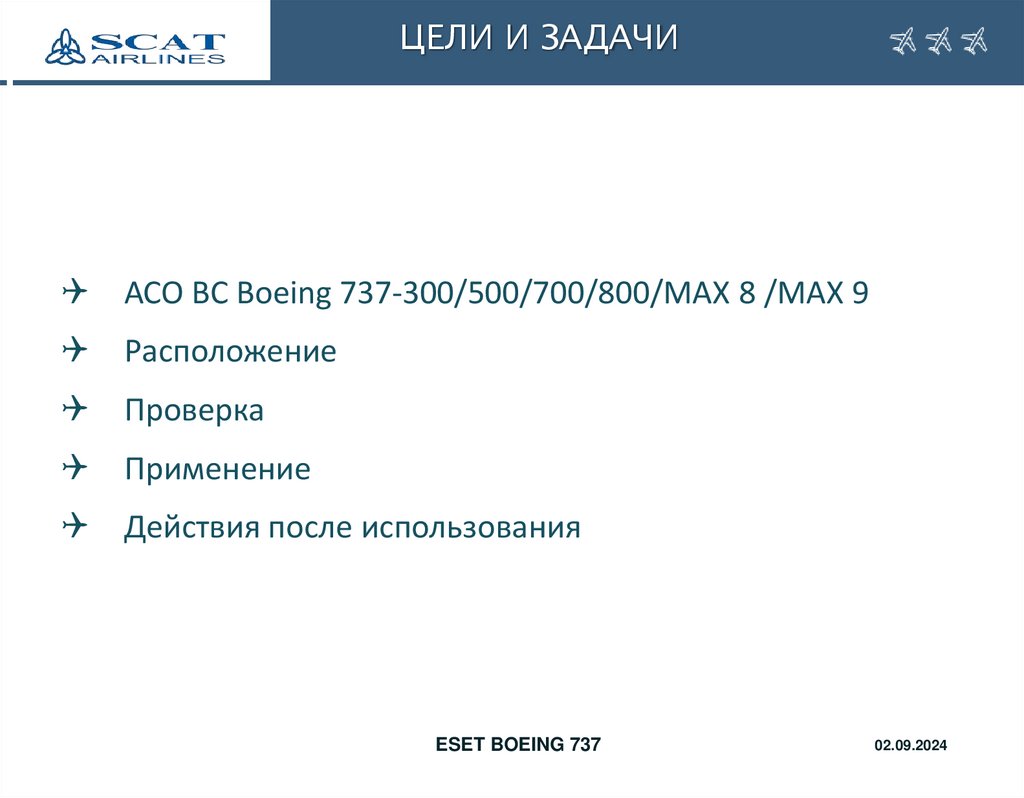

ЦЕЛИ И ЗАДАЧИ
АСО ВС Boeing 737-300/500/700/800/MAX 8 /MAX 9
Расположение
Проверка
Применение
Действия после использования
ESET BOEING 737
02.09.2024

3.

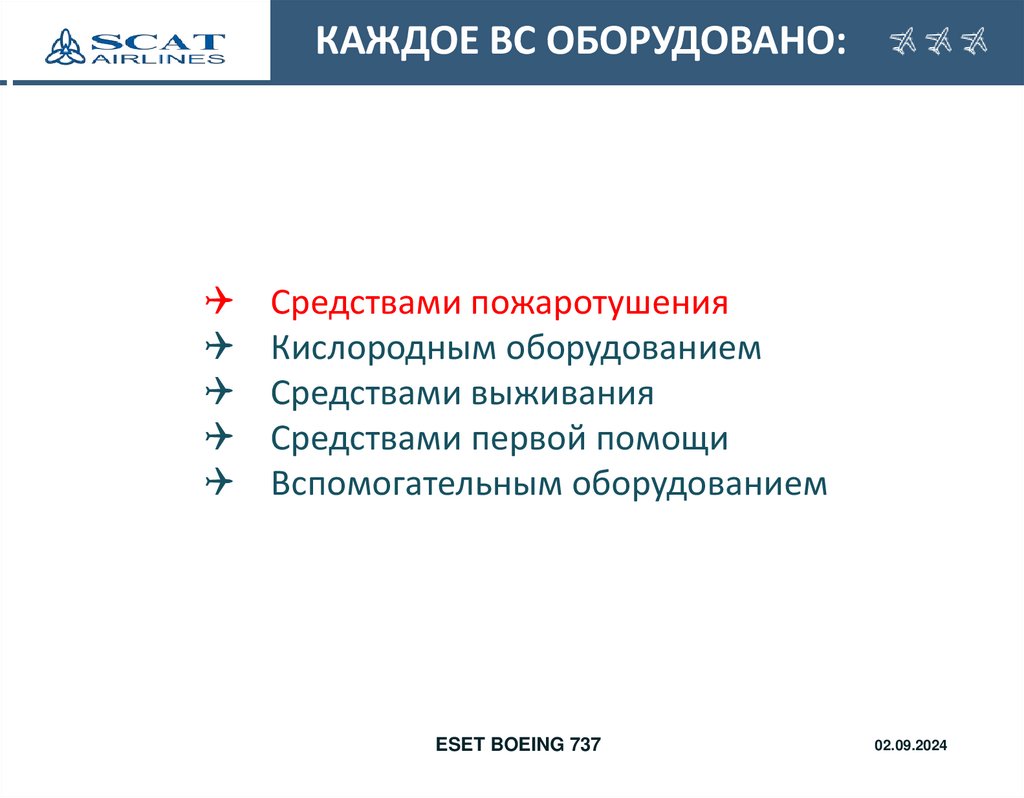

КАЖДОЕ ВС ОБОРУДОВАНО:
Средствами пожаротушения
Кислородным оборудованием
Средствами выживания
Средствами первой помощи
Вспомогательным оборудованием
ESET BOEING 737
02.09.2024

4.

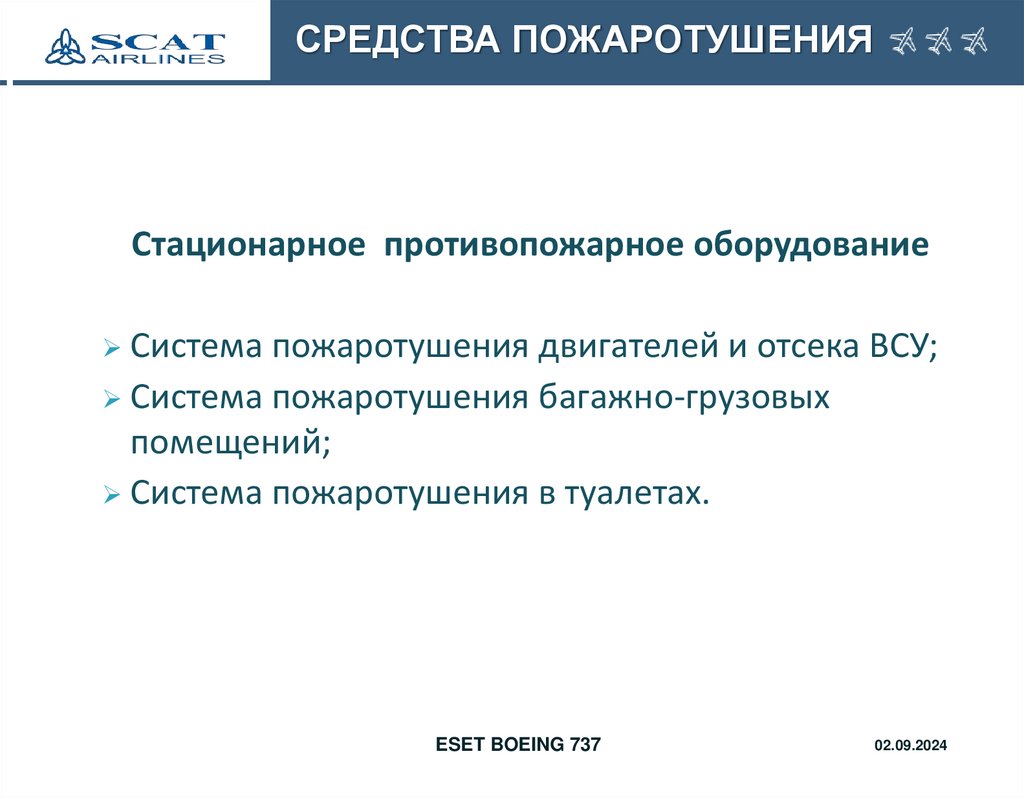

СРЕДСТВА ПОЖАРОТУШЕНИЯ
Стационарное противопожарное оборудование
Система пожаротушения двигателей и отсека ВСУ;
Система пожаротушения багажно-грузовых
помещений;
Система пожаротушения в туалетах.
ESET BOEING 737
02.09.2024

5.

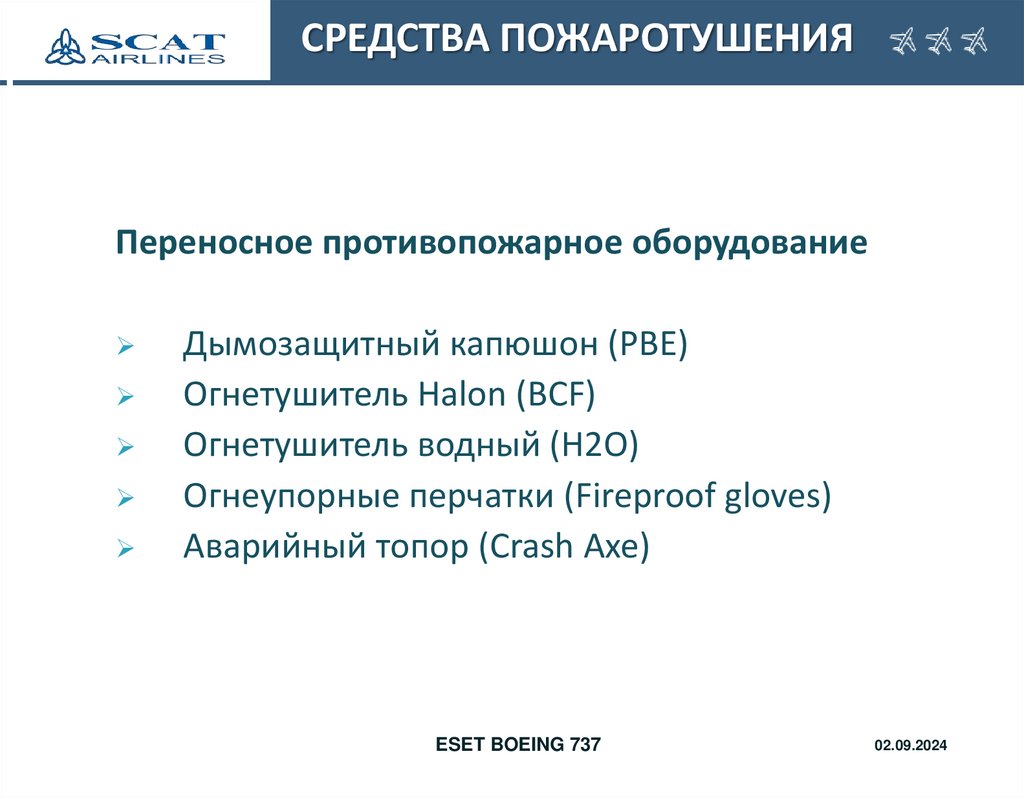

СРЕДСТВА ПОЖАРОТУШЕНИЯ
Переносное противопожарное оборудование
Дымозащитный капюшон (PBE)
Огнетушитель Halon (BCF)
Огнетушитель водный (H2O)
Огнеупорные перчатки (Fireproof gloves)
Аварийный топор (Crash Axe)
ESET BOEING 737
02.09.2024

6.

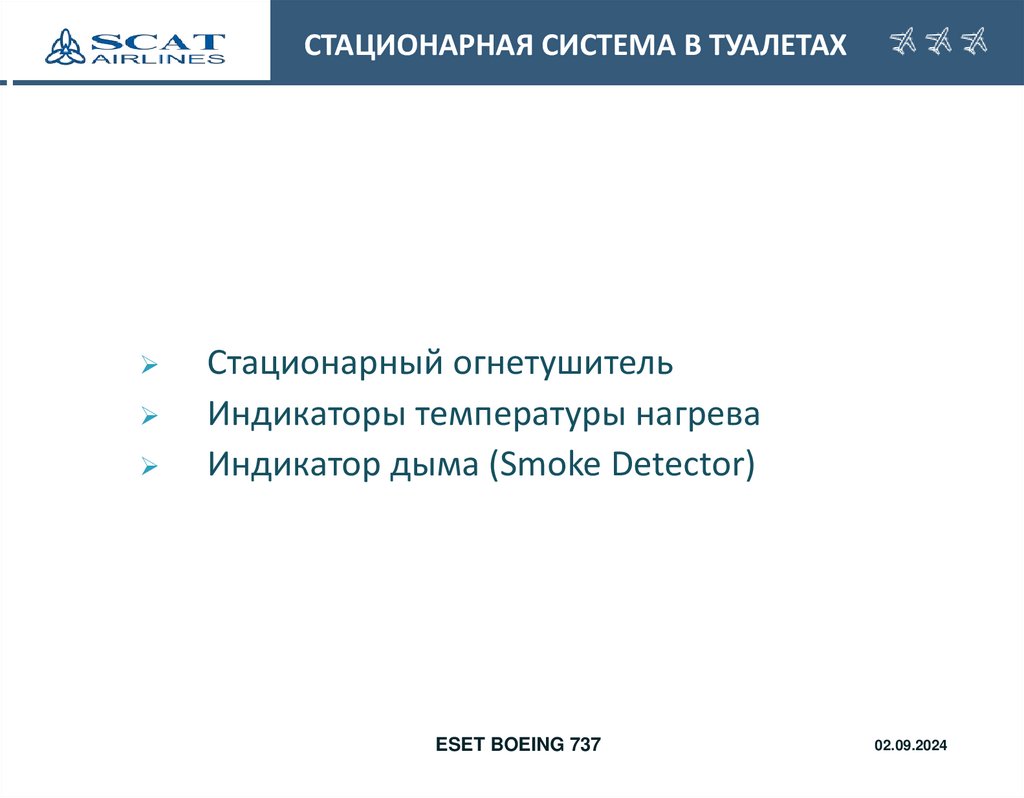

СТАЦИОНАРНАЯ СИСТЕМА В ТУАЛЕТАХ
Стационарный огнетушитель
Индикаторы температуры нагрева
Индикатор дыма (Smoke Detector)
ESET BOEING 737
02.09.2024

7.

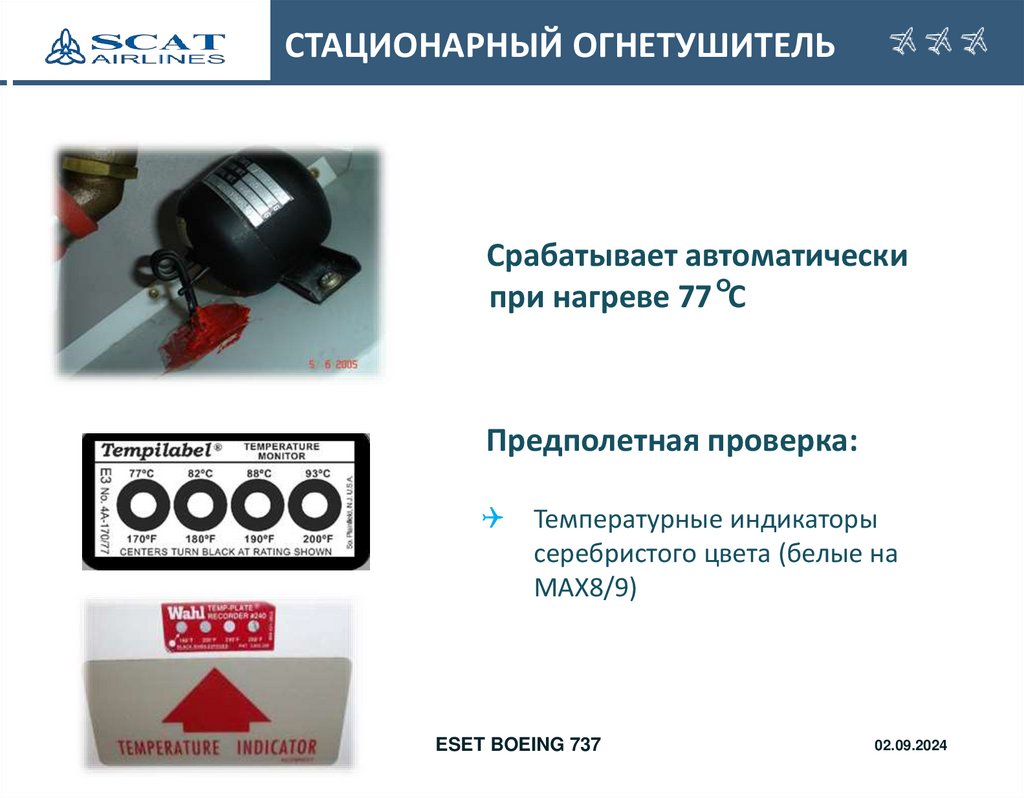

СТАЦИОНАРНЫЙ ОГНЕТУШИТЕЛЬ
Срабатывает автоматически
при нагреве 77 оС
Предполетная проверка:
Температурные индикаторы
серебристого цвета (белые на
MAX8/9)
ESET BOEING 737
02.09.2024

8.

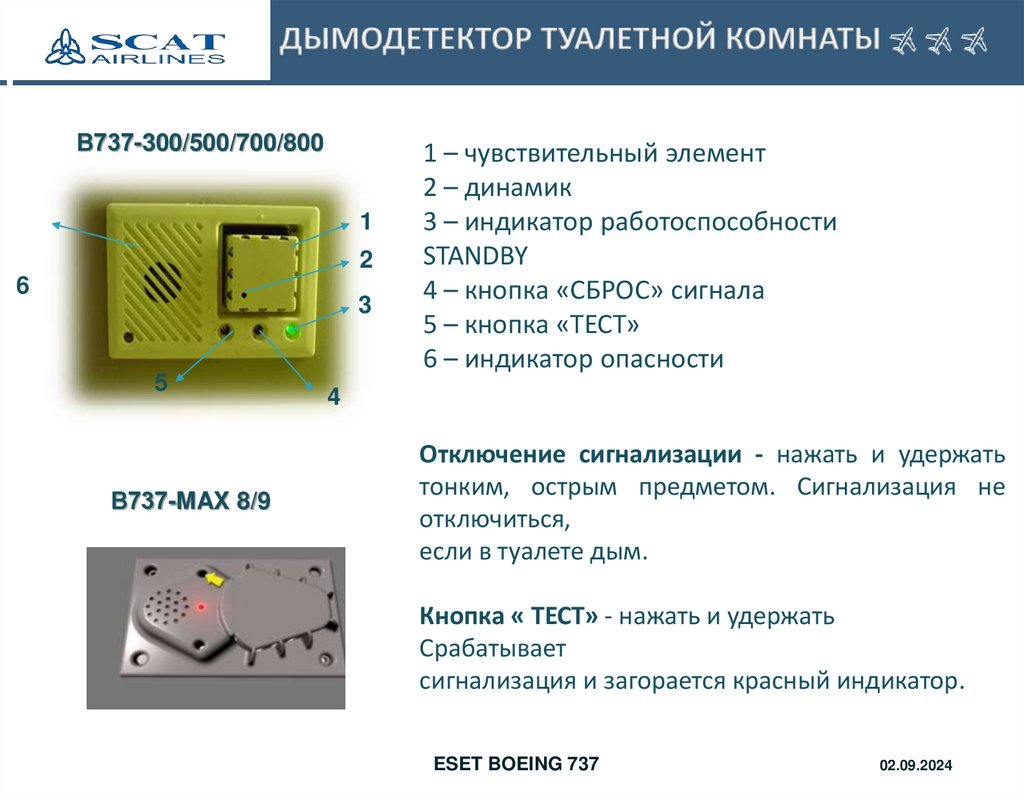

В737-300/500/700/800
1
2
6
3
5
В737-MAX 8/9
1 – чувствительный элемент
2 – динамик
3 – индикатор работоспособности
STANDBY
4 – кнопка «СБРОС» сигнала
5 – кнопка «ТЕСТ»
6 – индикатор опасности
4
Отключение сигнализации - нажать и удержать
тонким, острым предметом. Сигнализация не
отключиться,
если в туалете дым.
Кнопка « ТЕСТ» - нажать и удержать
Срабатывает
сигнализация и загорается красный индикатор.
ESET BOEING 737
02.09.2024

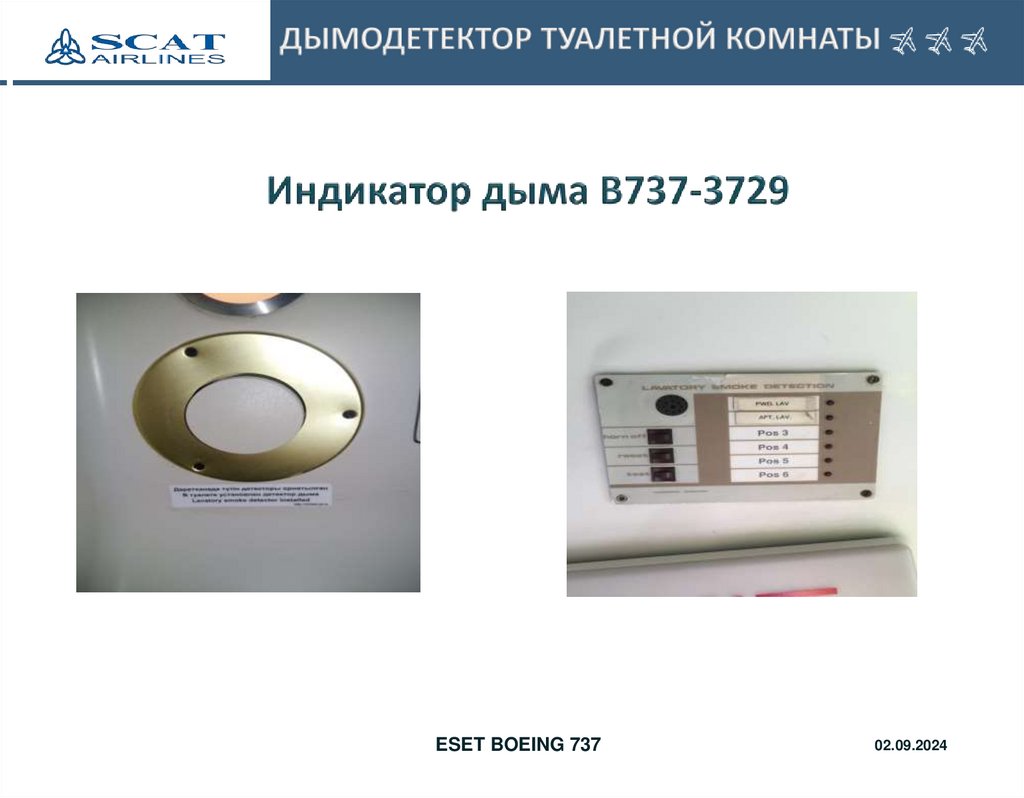

9.

ESET BOEING 737
02.09.2024

10.

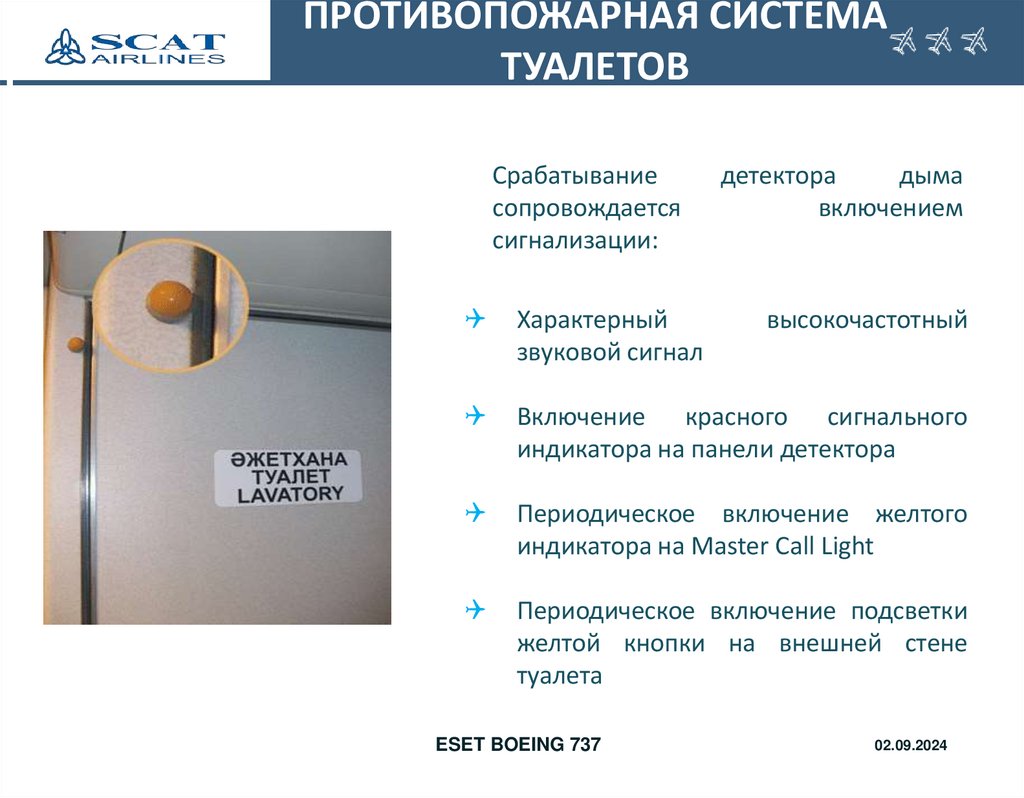

ПРОТИВОПОЖАРНАЯ СИСТЕМА
ТУАЛЕТОВ
Срабатывание
сопровождается
сигнализации:
детектора
дыма
включением
Характерный
звуковой сигнал
Включение красного сигнального
индикатора на панели детектора
Периодическое включение желтого
индикатора на Master Call Light
Периодическое включение подсветки
желтой кнопки на внешней стене
туалета
ESET BOEING 737
высокочастотный
02.09.2024

11.

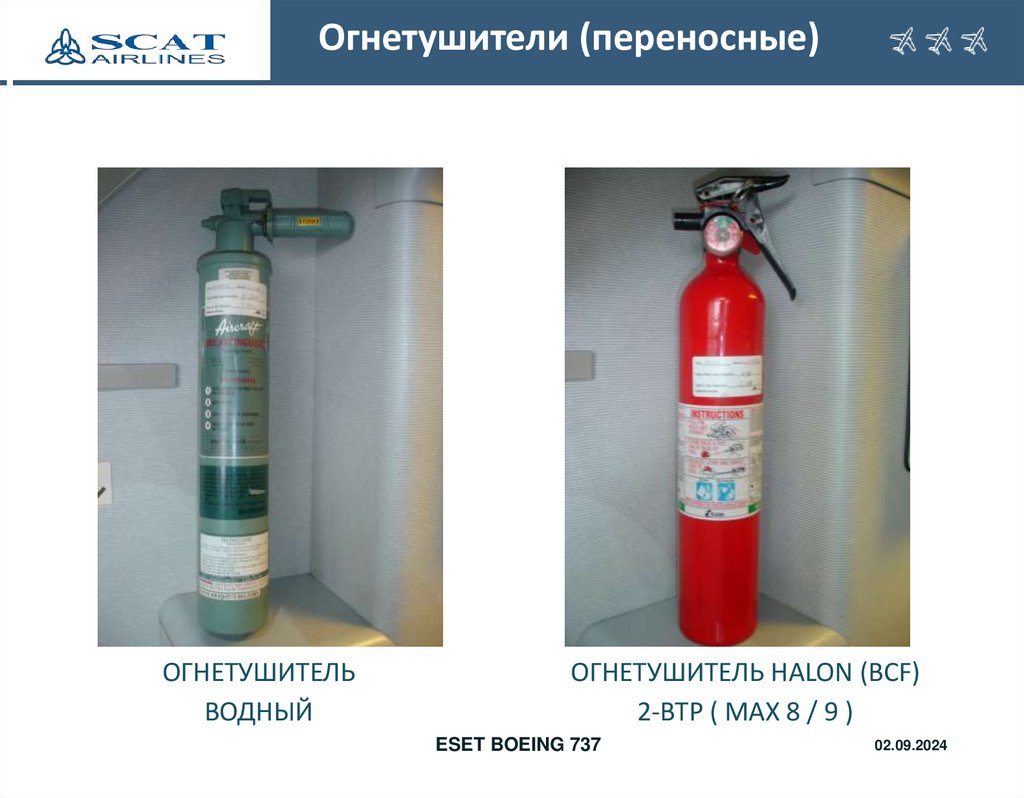

Огнетушители (переносные)
ОГНЕТУШИТЕЛЬ
ВОДНЫЙ
ОГНЕТУШИТЕЛЬ HALON (BCF)
2-BTP ( MAX 8 / 9 )
ESET BOEING 737
02.09.2024

12.

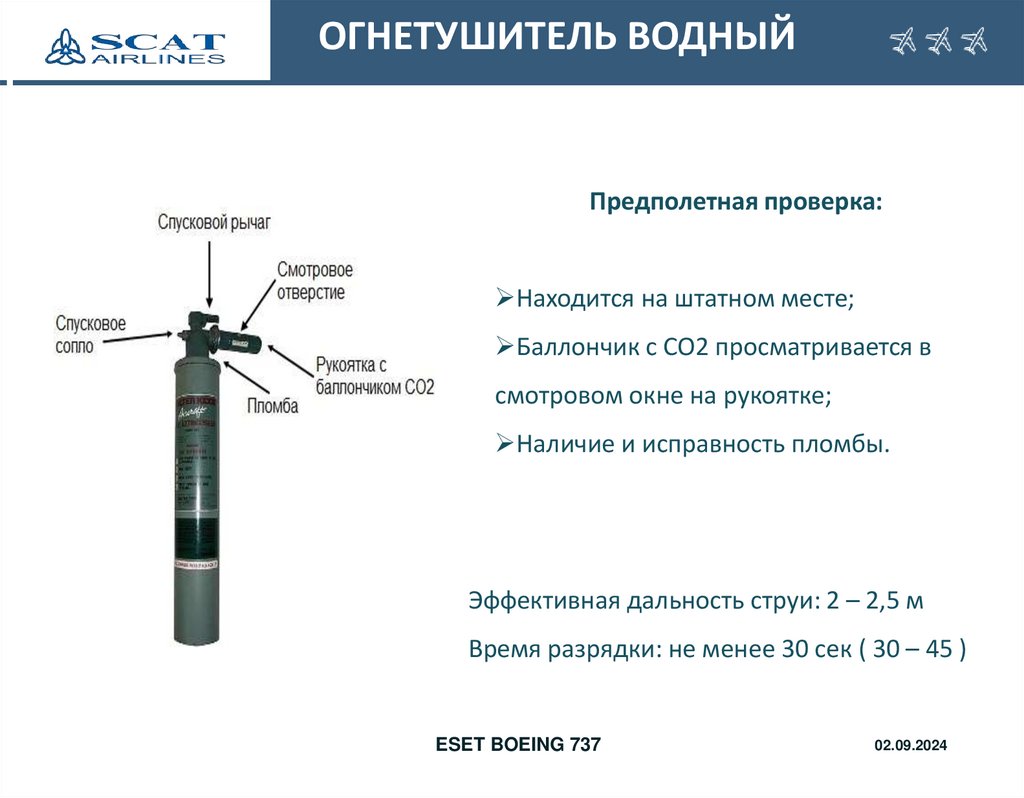

ОГНЕТУШИТЕЛЬ ВОДНЫЙ
Предполетная проверка:
Находится на штатном месте;
Баллончик с CO2 просматривается в
смотровом окне на рукоятке;
Наличие и исправность пломбы.
Эффективная дальность струи: 2 – 2,5 м
Время разрядки: не менее 30 сек ( 30 – 45 )
ESET BOEING 737
02.09.2024

13.

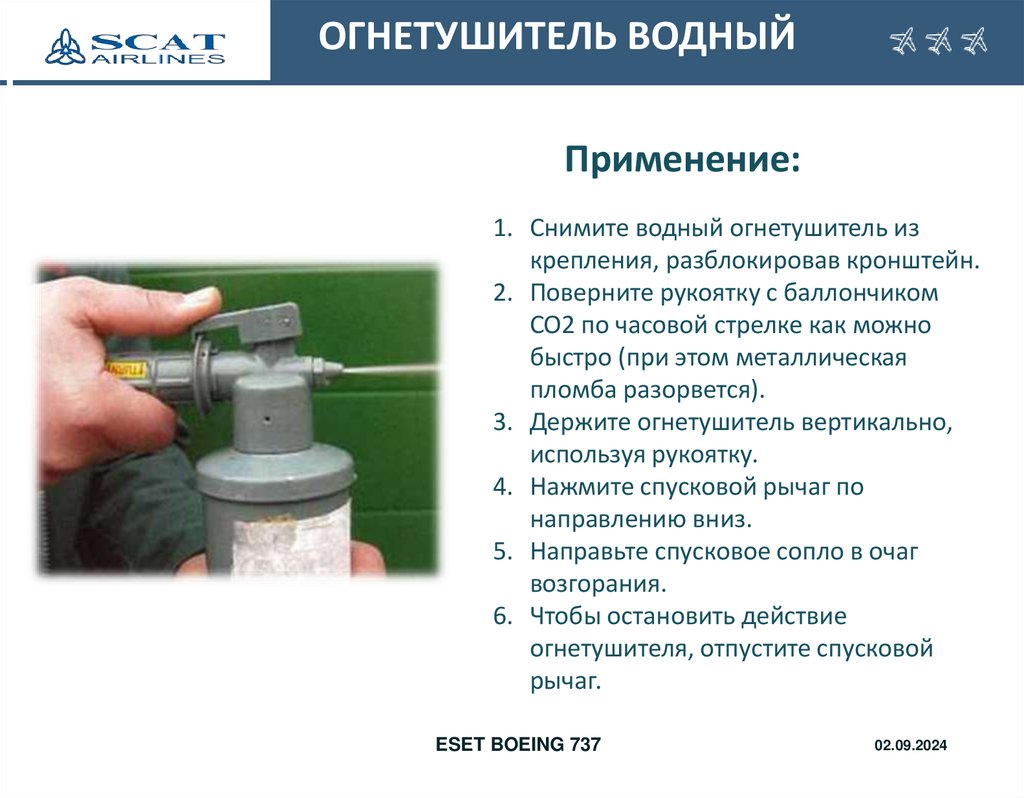

ОГНЕТУШИТЕЛЬ ВОДНЫЙ
Применение:
1. Снимите водный огнетушитель из
крепления, разблокировав кронштейн.
2. Поверните рукоятку с баллончиком
CO2 по часовой стрелке как можно
быстро (при этом металлическая
пломба разорвется).
3. Держите огнетушитель вертикально,
используя рукоятку.
4. Нажмите спусковой рычаг по
направлению вниз.
5. Направьте спусковое сопло в очаг
возгорания.
6. Чтобы остановить действие
огнетушителя, отпустите спусковой
рычаг.
ESET BOEING 737
02.09.2024

14.

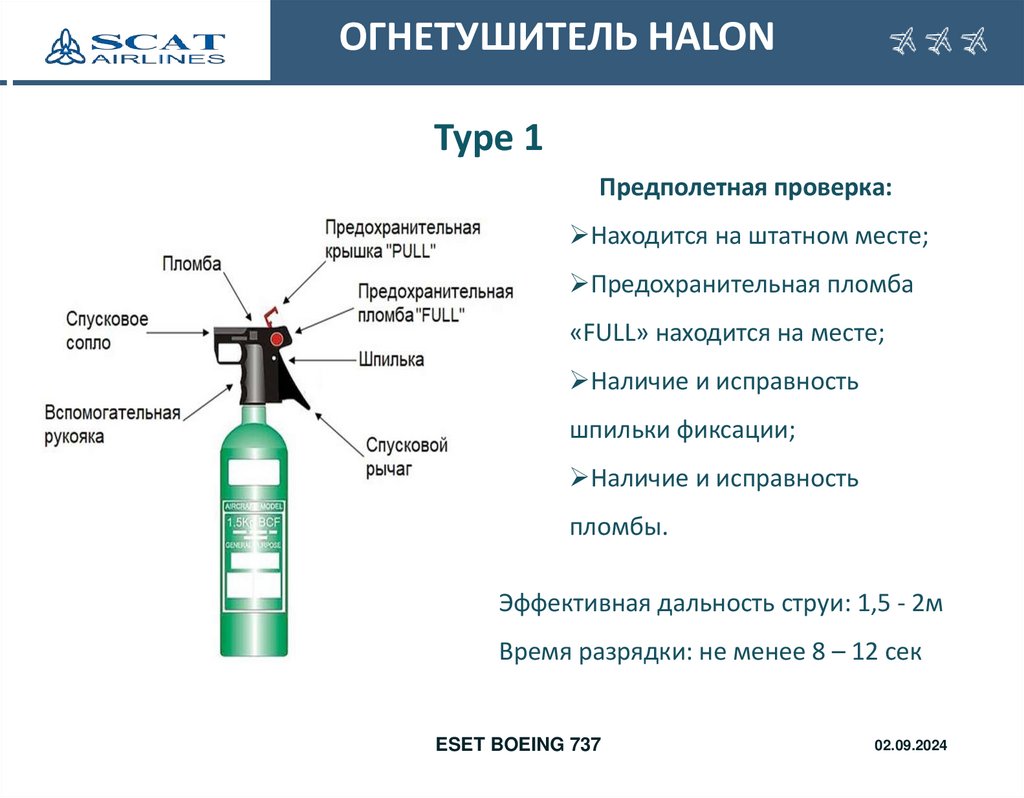

ОГНЕТУШИТЕЛЬ HALON
Type 1
Предполетная проверка:
Находится на штатном месте;
Предохранительная пломба
«FULL» находится на месте;
Наличие и исправность
шпильки фиксации;
Наличие и исправность
пломбы.
Эффективная дальность струи: 1,5 - 2м
Время разрядки: не менее 8 – 12 сек
ESET BOEING 737
02.09.2024

15.

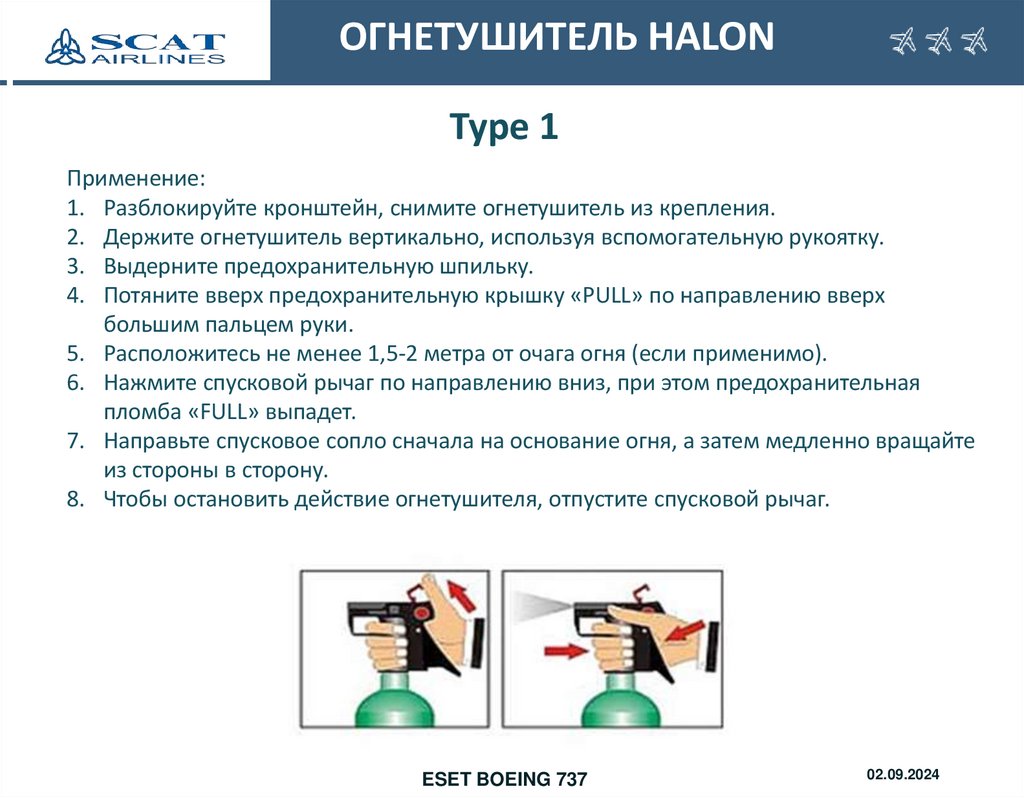

ОГНЕТУШИТЕЛЬ HALON
Type 1
Применение:
1. Разблокируйте кронштейн, снимите огнетушитель из крепления.
2. Держите огнетушитель вертикально, используя вспомогательную рукоятку.
3. Выдерните предохранительную шпильку.
4. Потяните вверх предохранительную крышку «PULL» по направлению вверх
большим пальцем руки.
5. Расположитесь не менее 1,5-2 метра от очага огня (если применимо).
6. Нажмите спусковой рычаг по направлению вниз, при этом предохранительная
пломба «FULL» выпадет.
7. Направьте спусковое сопло сначала на основание огня, а затем медленно вращайте
из стороны в сторону.
8. Чтобы остановить действие огнетушителя, отпустите спусковой рычаг.
ESET BOEING 737
02.09.2024

16.

ОГНЕТУШИТЕЛЬ HALON
Type 2
Предполетная проверка:
Находится на штатном месте;
Стрелка манометра давления находится в
зеленой зоне;
Наличие и исправность шпильки фиксации;
Наличие и исправность пломбы.
Эффективная дальность струи: 1,5 - 2м
Время разрядки: не менее 8 – 12 сек
ESET BOEING 737
02.09.2024

17.

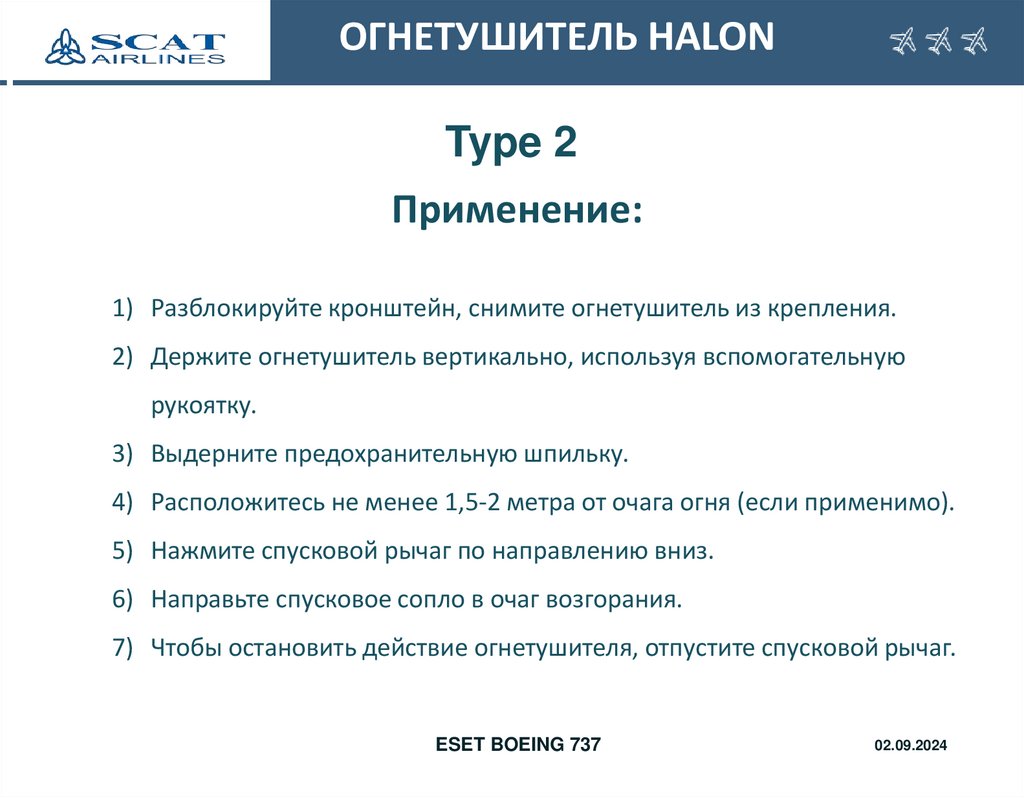

ОГНЕТУШИТЕЛЬ HALON
Type 2
Применение:
1) Разблокируйте кронштейн, снимите огнетушитель из крепления.
2) Держите огнетушитель вертикально, используя вспомогательную
рукоятку.
3) Выдерните предохранительную шпильку.
4) Расположитесь не менее 1,5-2 метра от очага огня (если применимо).
5) Нажмите спусковой рычаг по направлению вниз.
6) Направьте спусковое сопло в очаг возгорания.
7) Чтобы остановить действие огнетушителя, отпустите спусковой рычаг.
ESET BOEING 737
02.09.2024

18.

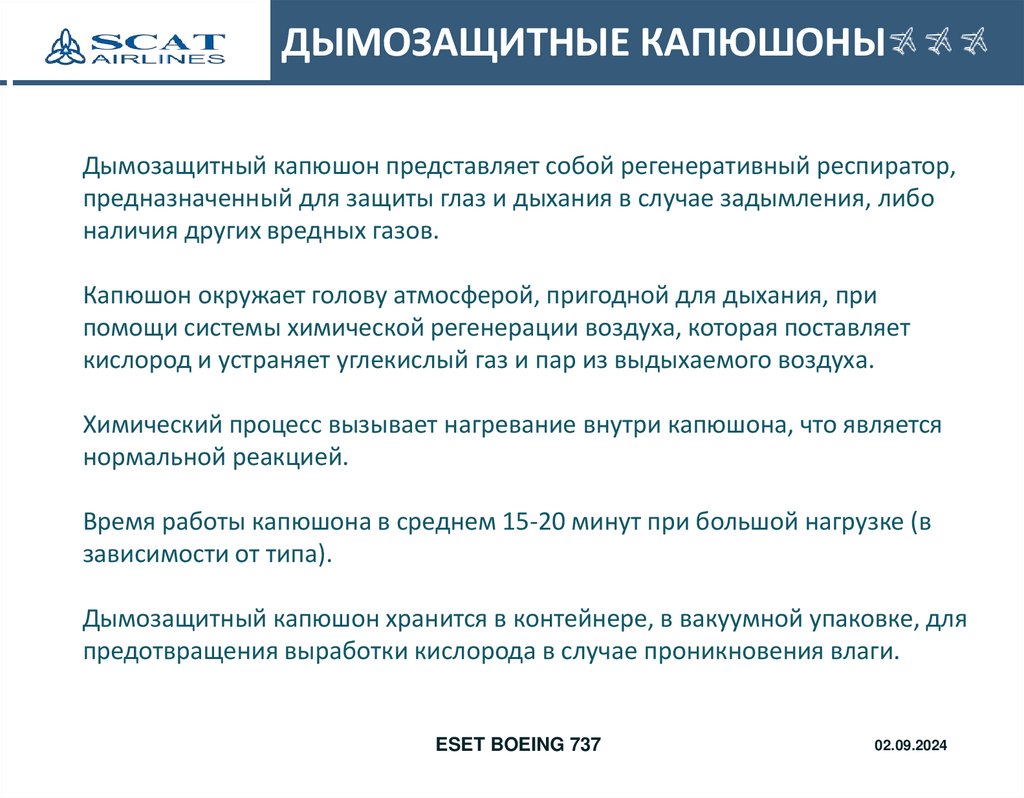

ДЫМОЗАЩИТНЫЕ КАПЮШОНЫ
Дымозащитный капюшон представляет собой регенеративный респиратор,
предназначенный для защиты глаз и дыхания в случае задымления, либо
наличия других вредных газов.
Капюшон окружает голову атмосферой, пригодной для дыхания, при
помощи системы химической регенерации воздуха, которая поставляет
кислород и устраняет углекислый газ и пар из выдыхаемого воздуха.
Химический процесс вызывает нагревание внутри капюшона, что является
нормальной реакцией.
Время работы капюшона в среднем 15-20 минут при большой нагрузке (в
зависимости от типа).
Дымозащитный капюшон хранится в контейнере, в вакуумной упаковке, для
предотвращения выработки кислорода в случае проникновения влаги.
ESET BOEING 737
02.09.2024

19.

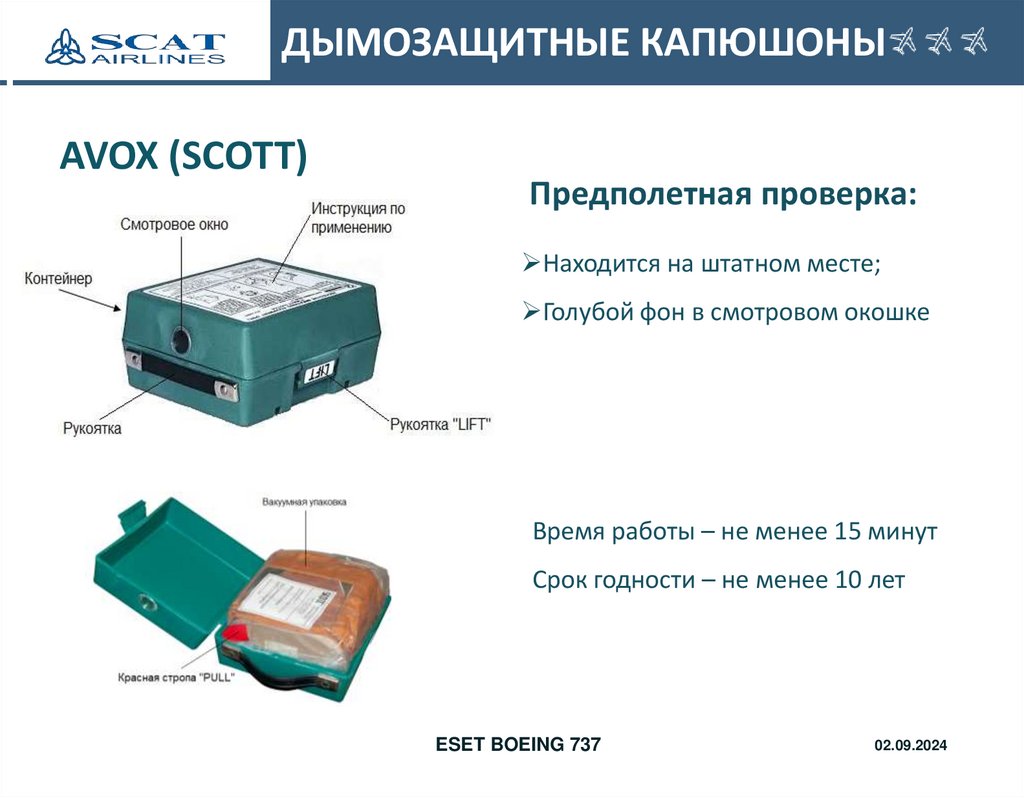

ДЫМОЗАЩИТНЫЕ КАПЮШОНЫ
AVOX (SCOTT)
Предполетная проверка:
Находится на штатном месте;
Голубой фон в смотровом окошке
Время работы – не менее 15 минут
Срок годности – не менее 10 лет
ESET BOEING 737
02.09.2024

20.

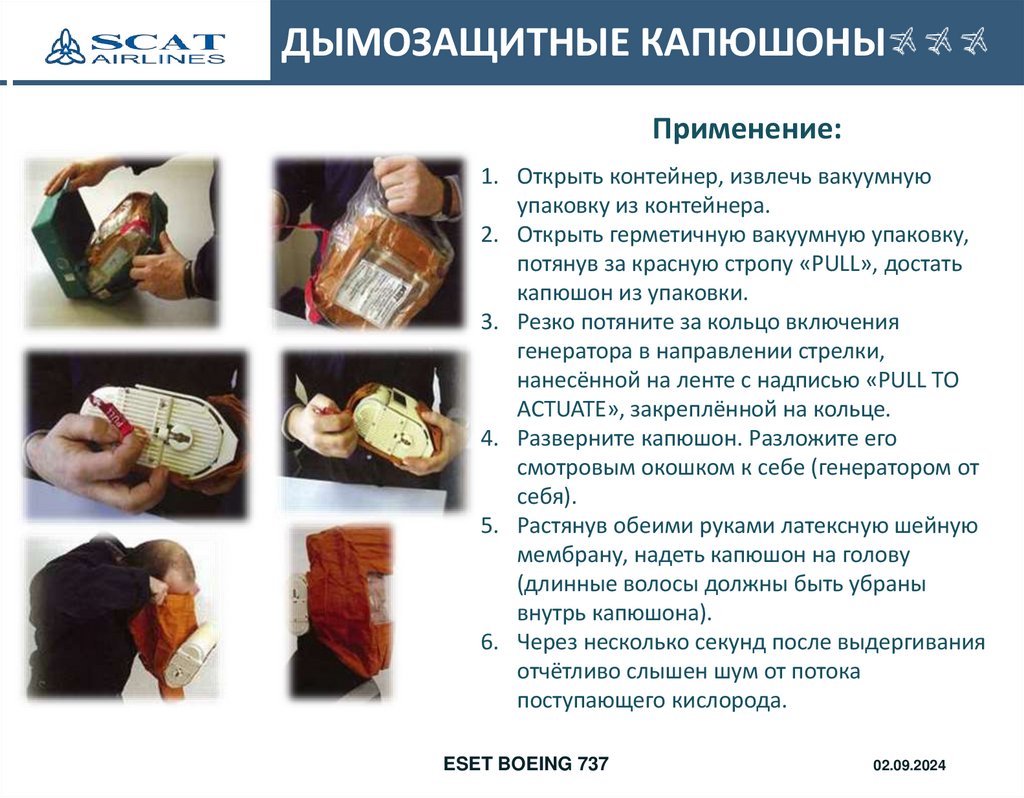

ДЫМОЗАЩИТНЫЕ КАПЮШОНЫ
Применение:
1. Открыть контейнер, извлечь вакуумную
упаковку из контейнера.
2. Открыть герметичную вакуумную упаковку,
потянув за красную стропу «PULL», достать
капюшон из упаковки.
3. Резко потяните за кольцо включения
генератора в направлении стрелки,
нанесённой на ленте с надписью «PULL TO
ACTUATE», закреплённой на кольце.
4. Разверните капюшон. Разложите его
смотровым окошком к себе (генератором от
себя).
5. Растянув обеими руками латексную шейную
мембрану, надеть капюшон на голову
(длинные волосы должны быть убраны
внутрь капюшона).
6. Через несколько секунд после выдергивания
отчётливо слышен шум от потока
поступающего кислорода.
ESET BOEING 737
02.09.2024

21.

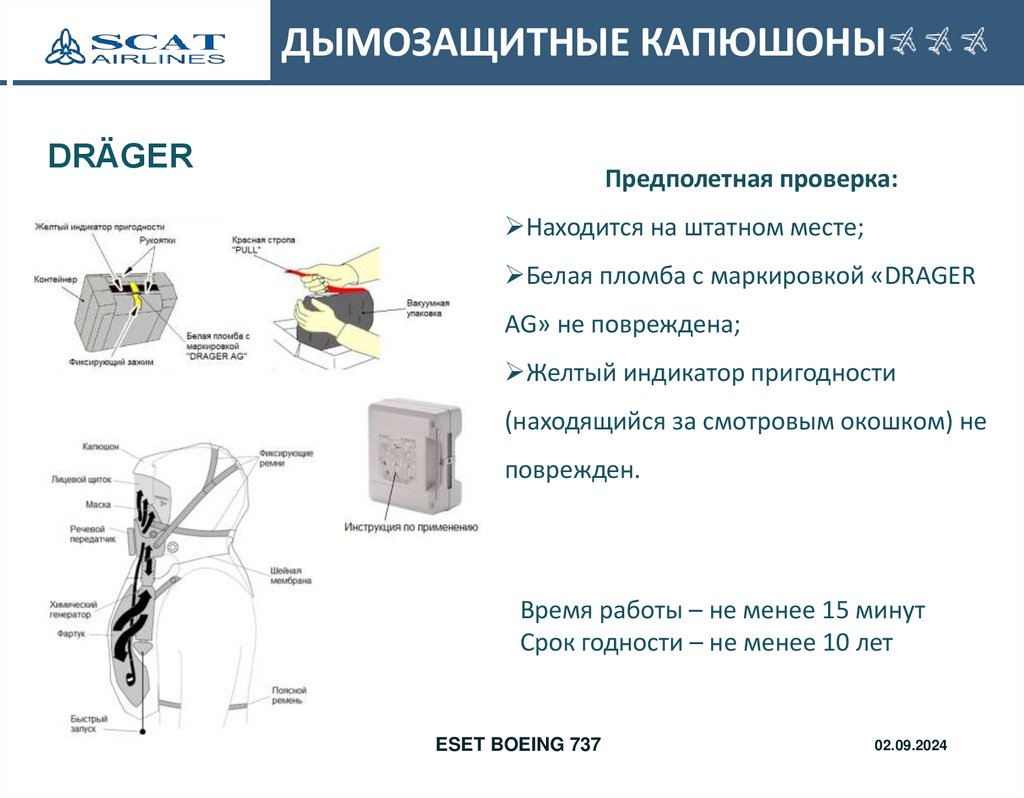

ДЫМОЗАЩИТНЫЕ КАПЮШОНЫ
DRÄGER
Предполетная проверка:
Находится на штатном месте;
Белая пломба с маркировкой «DRAGER
AG» не повреждена;
Желтый индикатор пригодности
(находящийся за смотровым окошком) не
поврежден.
Время работы – не менее 15 минут
Срок годности – не менее 10 лет
ESET BOEING 737
02.09.2024

22.

ДЫМОЗАЩИТНЫЕ КАПЮШОНЫ
Применение:
1) Открыть контейнер, извлечь вакуумную
упаковку из контейнера.
2) Открыть герметичную вакуумную
упаковку, потянув за красную стропу
«PULL».
3) Достать капюшон из упаковки.
4) Растянув обеими руками латексную
шейную мембрану, надеть капюшон на
голову (длинные волосы должны быть
убраны внутрь капюшона); убедиться, что
кислородная маска закрывает нос и рот.
5) Дернуть за шнур внизу фартука для
запуска генератора кислорода (это
действие активирует химический
генератор).
6) Закрепить капюшон, обернув тесьму
вокруг талии и завязав под капюшоном.
ESET BOEING 737
02.09.2024

23.

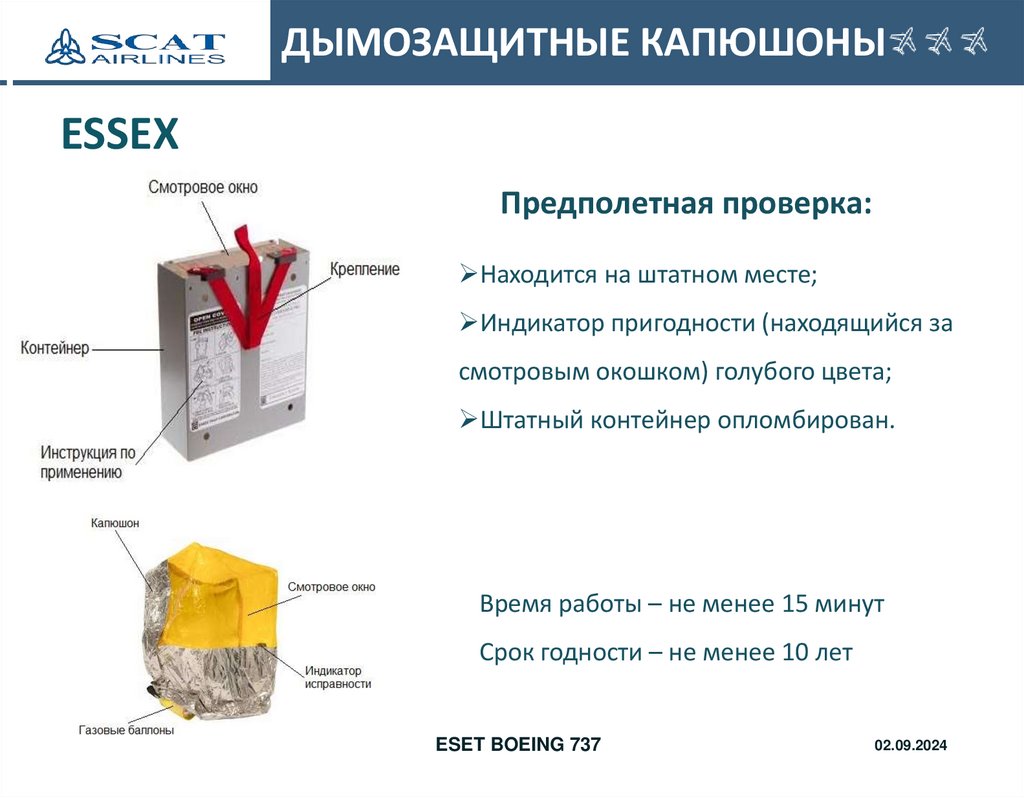

ДЫМОЗАЩИТНЫЕ КАПЮШОНЫ
ESSEX
Предполетная проверка:
Находится на штатном месте;
Индикатор пригодности (находящийся за
смотровым окошком) голубого цвета;
Штатный контейнер опломбирован.
Время работы – не менее 15 минут
Срок годности – не менее 10 лет
ESET BOEING 737
02.09.2024

24.

ДЫМОЗАЩИТНЫЕ КАПЮШОНЫ
Применение:
1) Открыть контейнер, извлечь вакуумную упаковку
из контейнера.
2) Открыть герметичную вакуумную упаковку,
потянув за красную стропу «PULL», достать
капюшон из упаковки; разложите его смотровым
окошком к себе.
3) Взять капюшон так, чтобы большие пальцы
указывали в сторону пусковых головок (черного
цвета) и резко развести баллоны в стороны.
4) Растянув обеими руками латексную шейную
мембрану, надеть капюшон на голову (длинные
волосы должны быть убраны внутрь капюшона).
5) Через несколько секунд после приведения в
действие баллонов отчётливо слышен шум от
потока поступающего кислорода (капюшон надут
в течении 2-3 минут), мигает зеленый
светодиодный индикатор исправности.
ESET BOEING 737
02.09.2024

25.

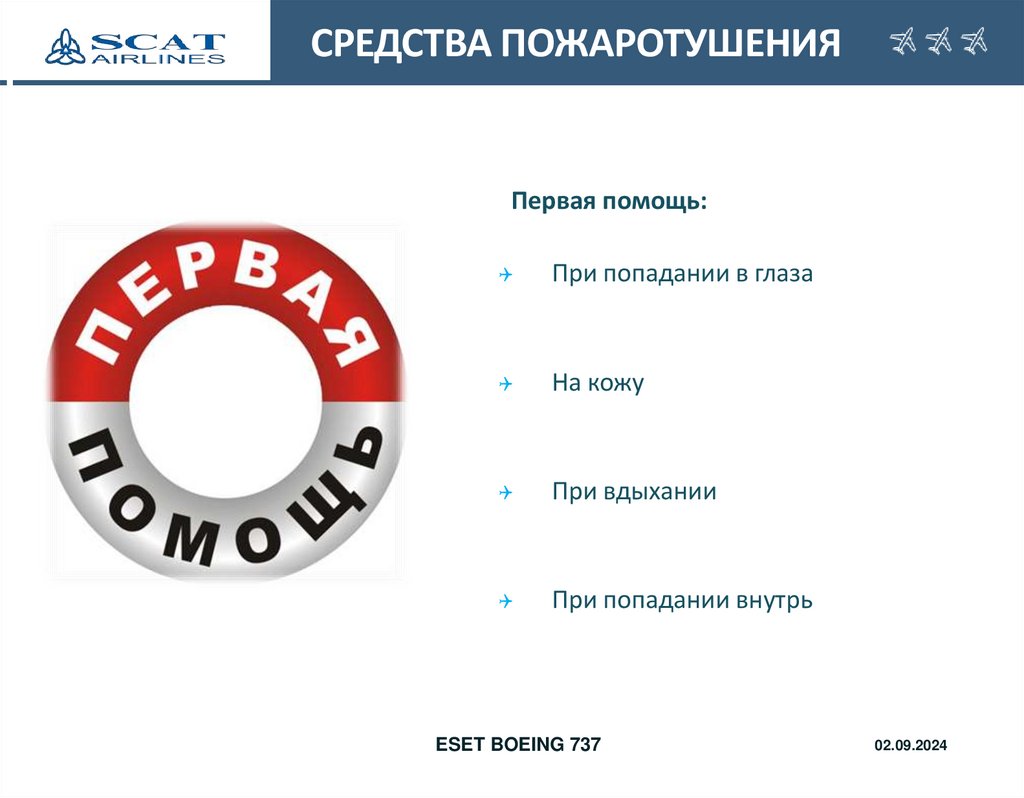

СРЕДСТВА ПОЖАРОТУШЕНИЯ
Первая помощь:
При попадании в глаза
На кожу
При вдыхании
При попадании внутрь
ESET BOEING 737
02.09.2024

26.

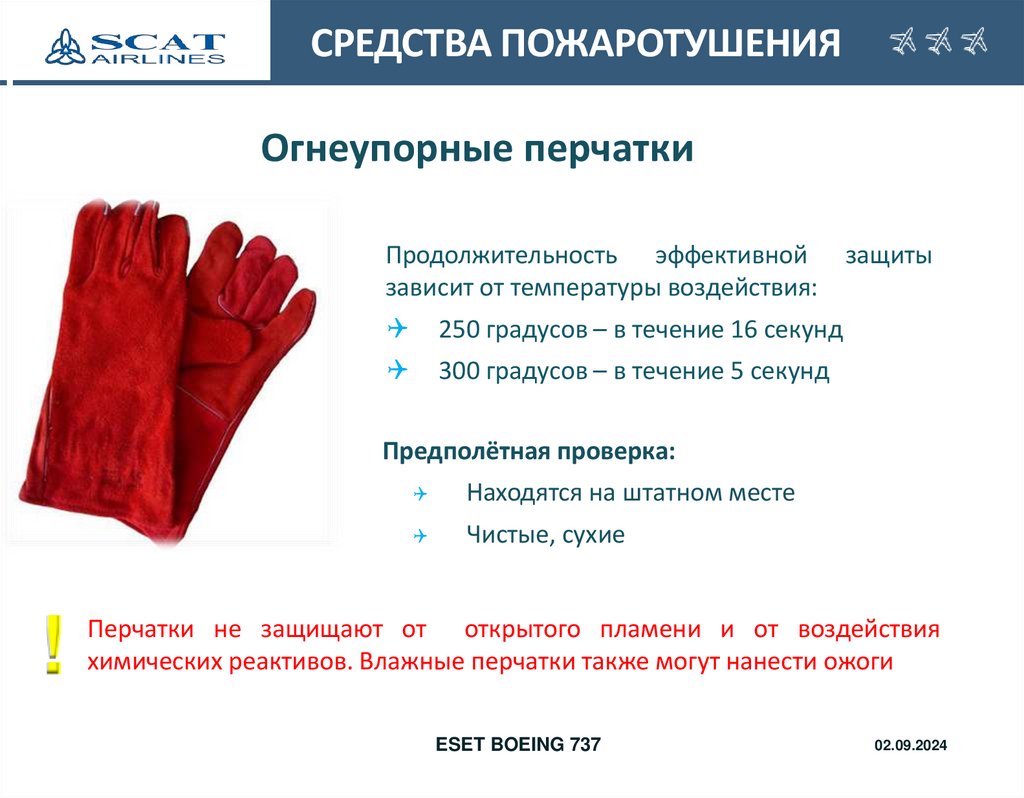

СРЕДСТВА ПОЖАРОТУШЕНИЯ
Огнеупорные перчатки
Продолжительность эффективной
зависит от температуры воздействия:
250 градусов – в течение 16 секунд
300 градусов – в течение 5 секунд
защиты
Предполётная проверка:
!
Находятся на штатном месте
Чистые, сухие
Перчатки не защищают от открытого пламени и от воздействия
химических реактивов. Влажные перчатки также могут нанести ожоги
ESET BOEING 737
02.09.2024

27.

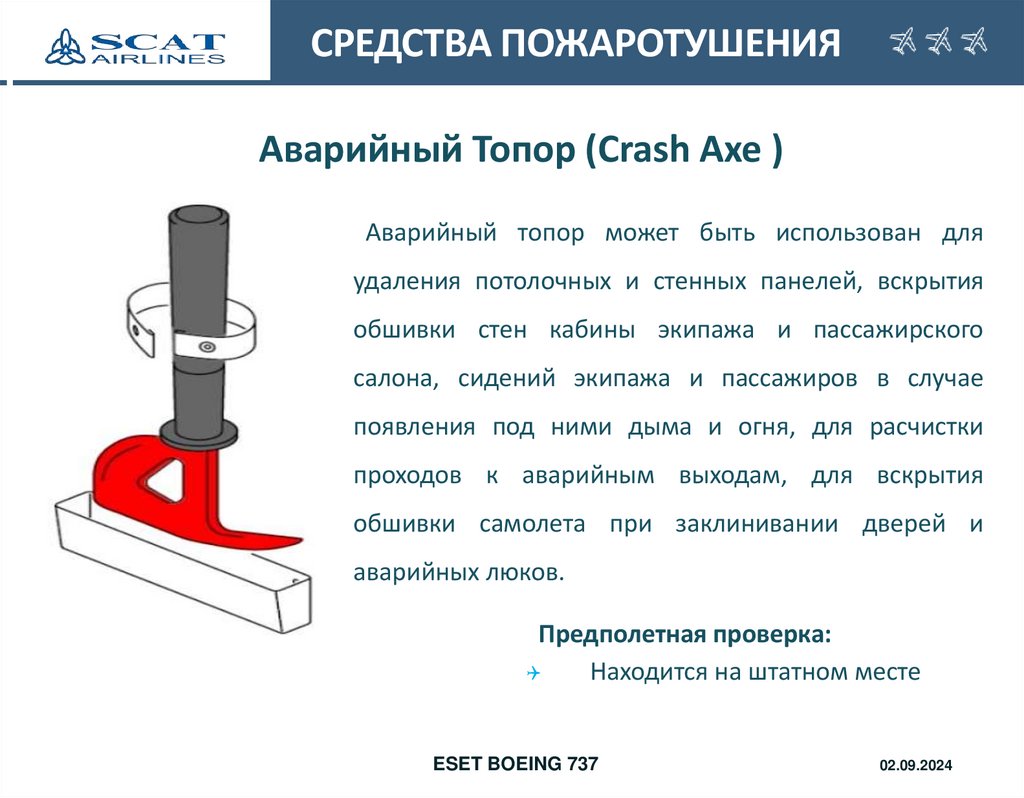

СРЕДСТВА ПОЖАРОТУШЕНИЯ
Аварийный Топор (Crash Axe )
Аварийный топор может быть использован для
удаления потолочных и стенных панелей, вскрытия
обшивки стен кабины экипажа и пассажирского
салона, сидений экипажа и пассажиров в случае
появления под ними дыма и огня, для расчистки
проходов к аварийным выходам, для вскрытия
обшивки самолета при заклинивании дверей и
аварийных люков.
Предполетная проверка:
Находится на штатном месте
ESET BOEING 737
02.09.2024

28.

ВОПРОСЫ ?
ESET BOEING 737
02.09.2024
