Эксплуатация дверей и выходов (Модуль 5)

1.

МОДУЛЬ 5
Эксплуатация дверей
и выходов
02.09.2024
Issue 03/REV16
ESET BOEING 737
Составители
Chepurkin V.
Kurbanova A.

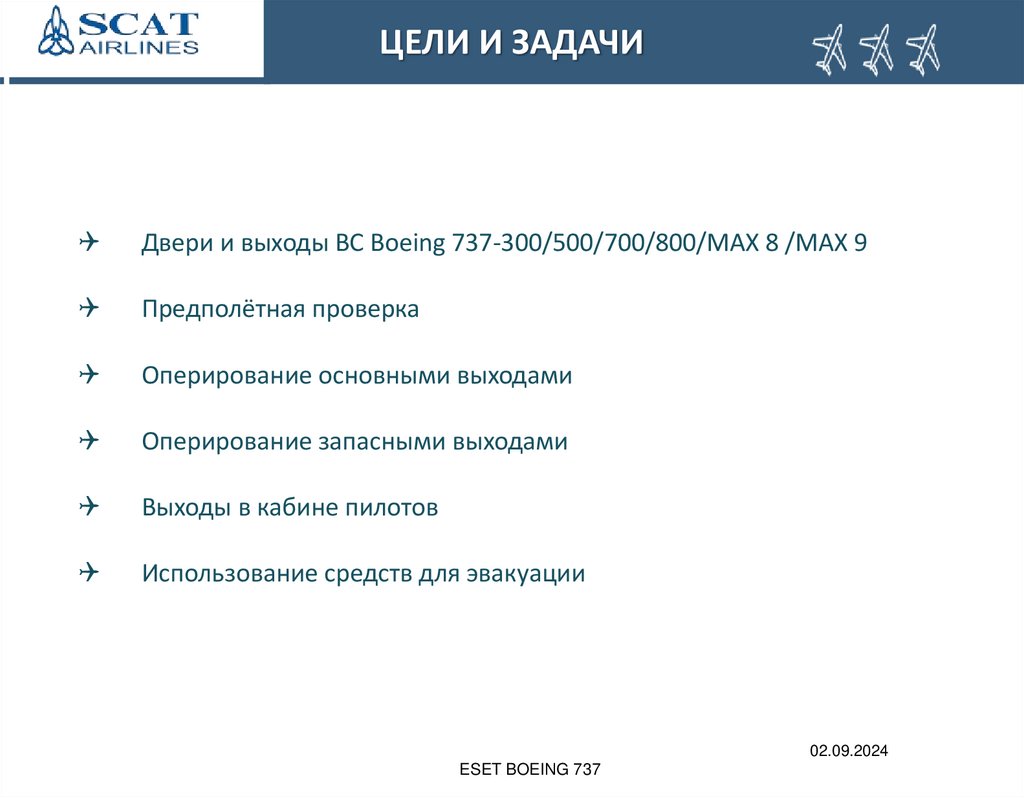

2.

ЦЕЛИ И ЗАДАЧИ
Двери и выходы ВС Boeing 737-300/500/700/800/MAX 8 /MAX 9
Предполётная проверка
Оперирование основными выходами
Оперирование запасными выходами
Выходы в кабине пилотов
Использование средств для эвакуации
02.09.2024
ESET BOEING 737

3.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
02.09.2024
ESET BOEING 737

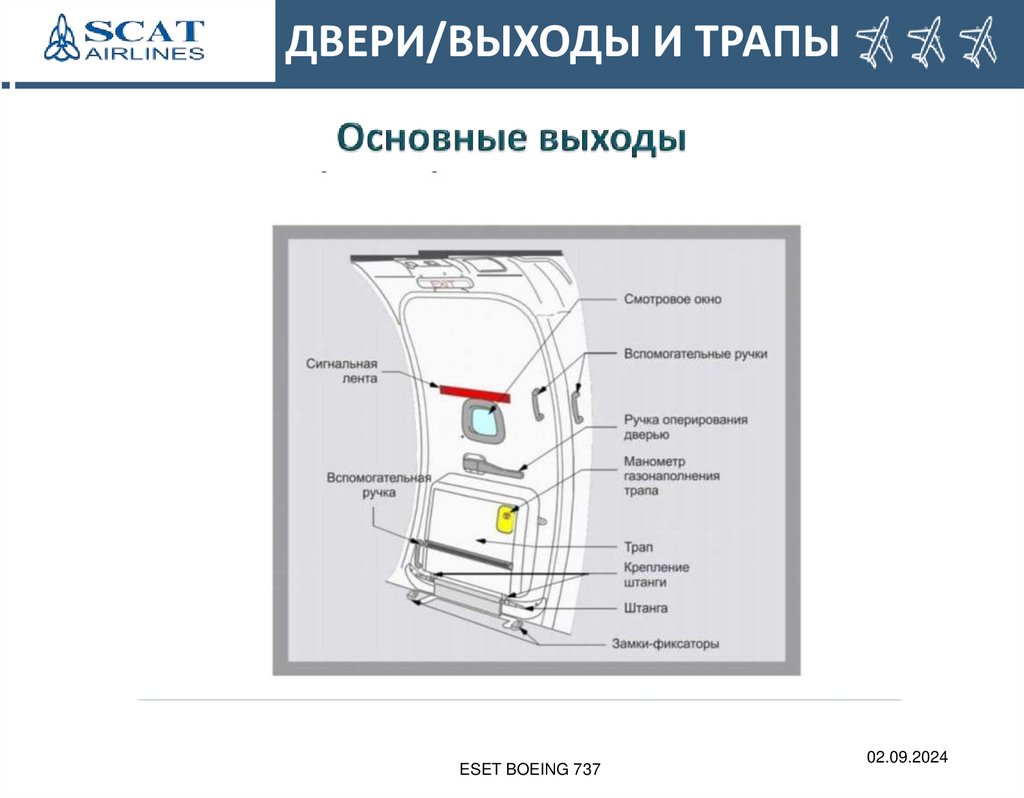

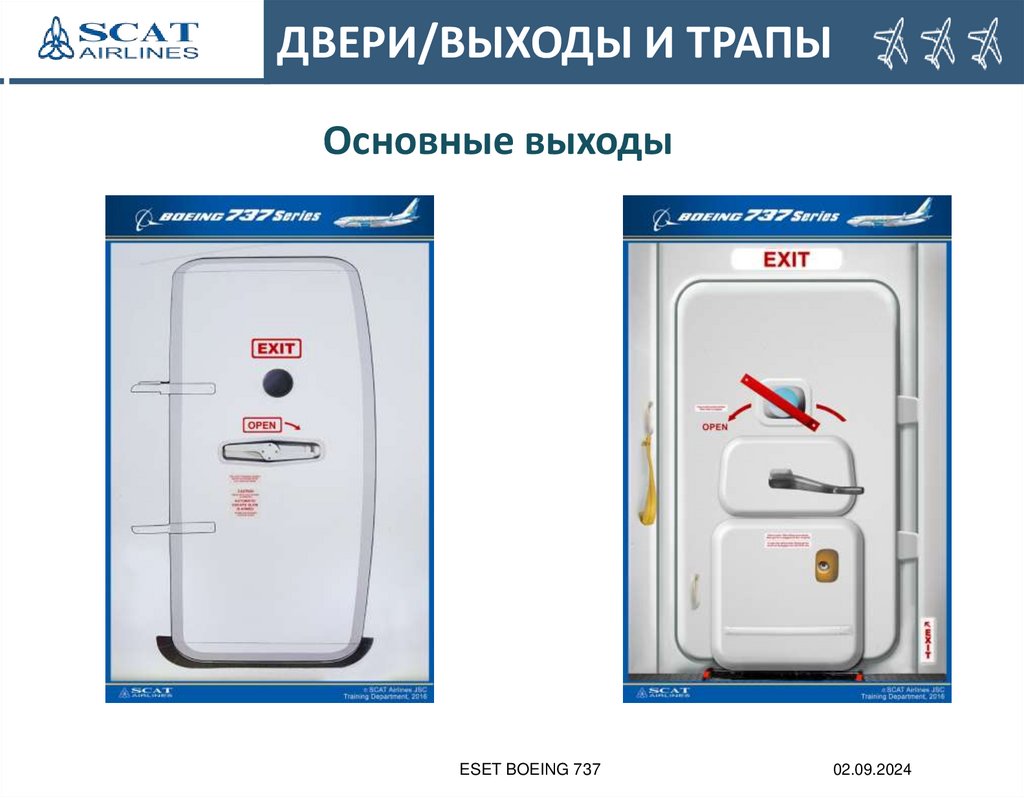

4.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
Основные выходы
ESET BOEING 737
02.09.2024

5. Основные выходы

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ESET BOEING 737
02.09.2024

6.

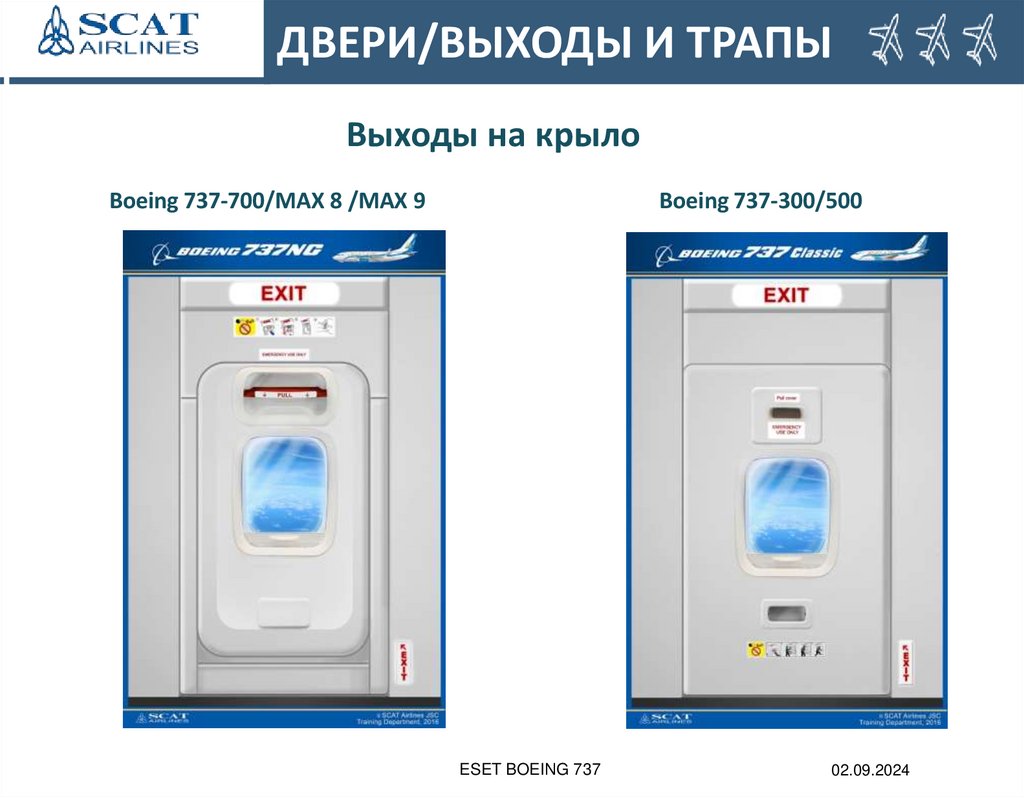

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
Выходы на крыло
Boeing 737-700/MAX 8 /MAX 9
Boeing 737-300/500
ESET BOEING 737
02.09.2024

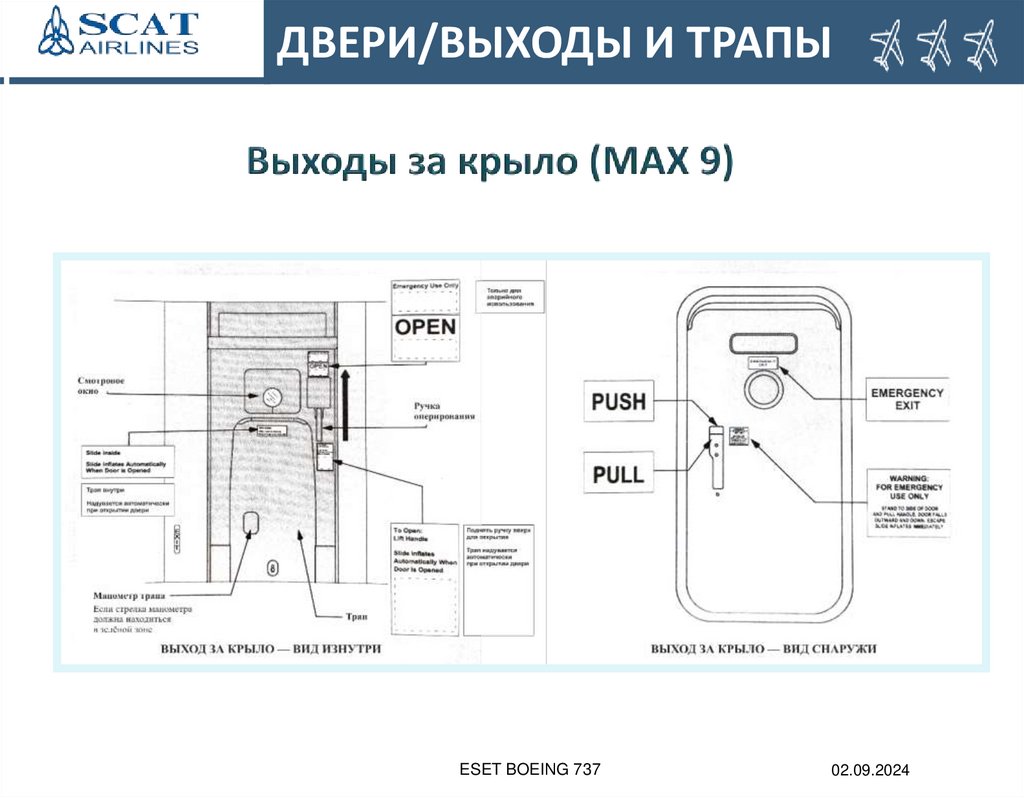

7. Выходы за крыло (MAX 9)

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ESET BOEING 737
02.09.2024

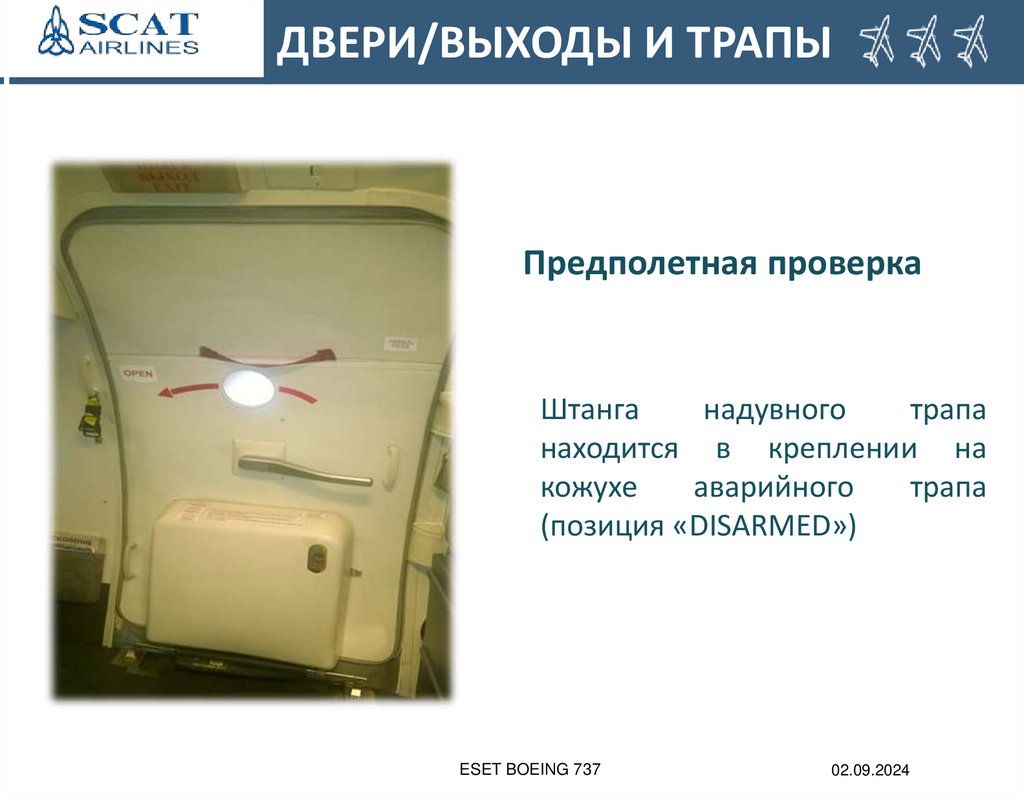

8.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
Предполетная проверка
Штанга
надувного
трапа
находится в креплении на
кожухе
аварийного
трапа
(позиция «DISARMED»)
ESET BOEING 737
02.09.2024

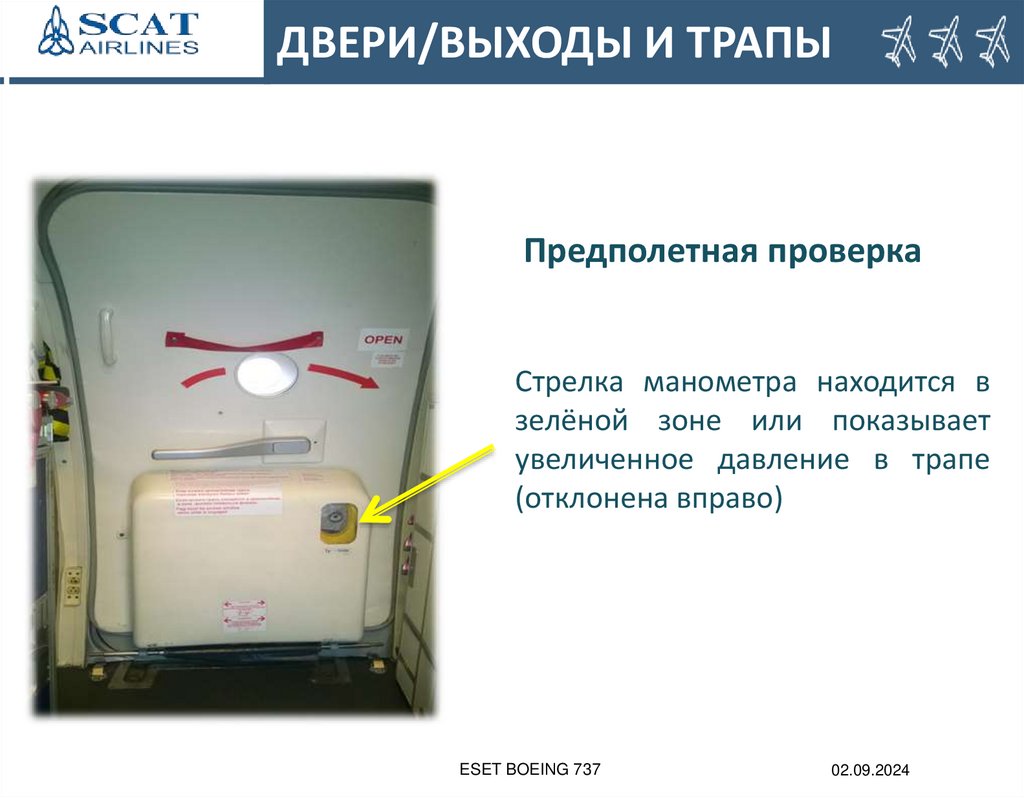

9.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
Предполетная проверка
Стрелка манометра находится в
зелёной зоне или показывает
увеличенное давление в трапе
(отклонена вправо)
ESET BOEING 737
02.09.2024

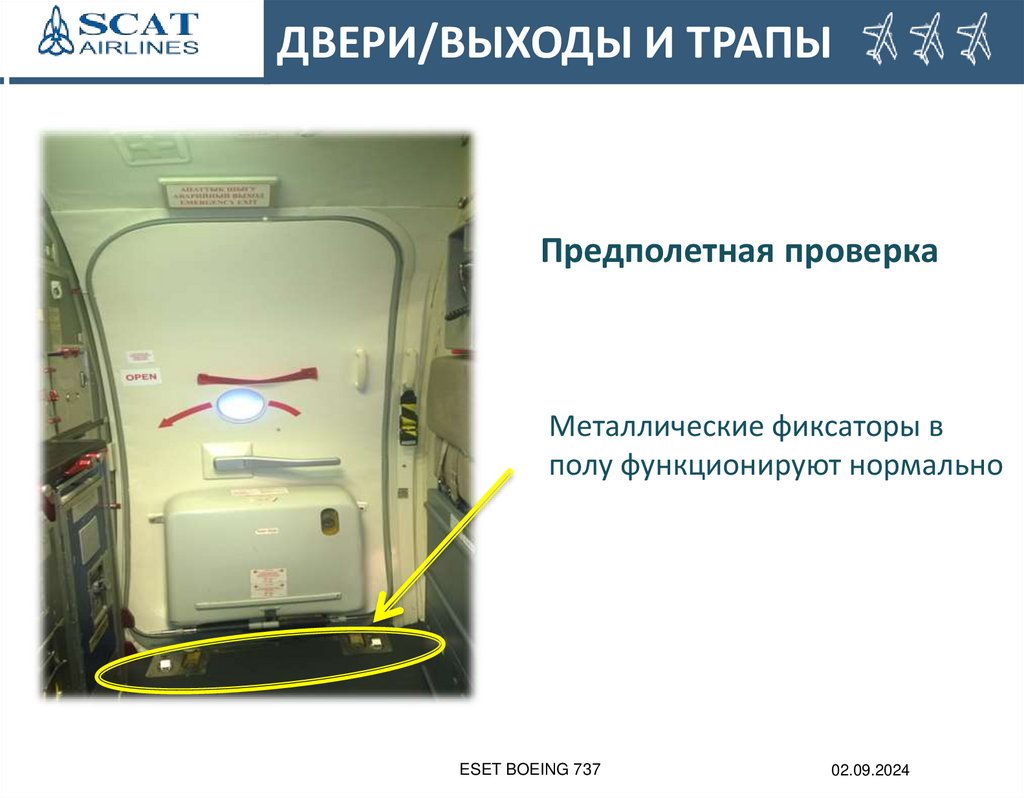

10.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
Предполетная проверка
Металлические фиксаторы в
полу функционируют нормально
ESET BOEING 737
02.09.2024

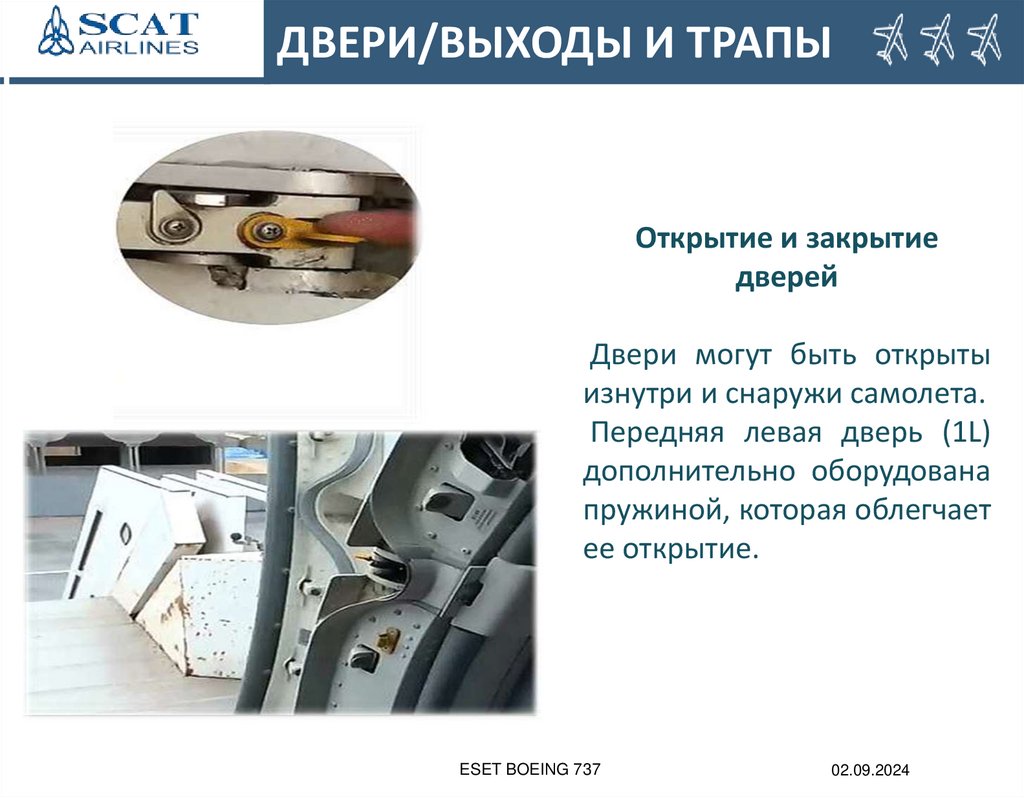

11.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
Открытие и закрытие
дверей
Двери могут быть открыты
изнутри и снаружи самолета.
Передняя левая дверь (1L)
дополнительно оборудована
пружиной, которая облегчает
ее открытие.
ESET BOEING 737
02.09.2024

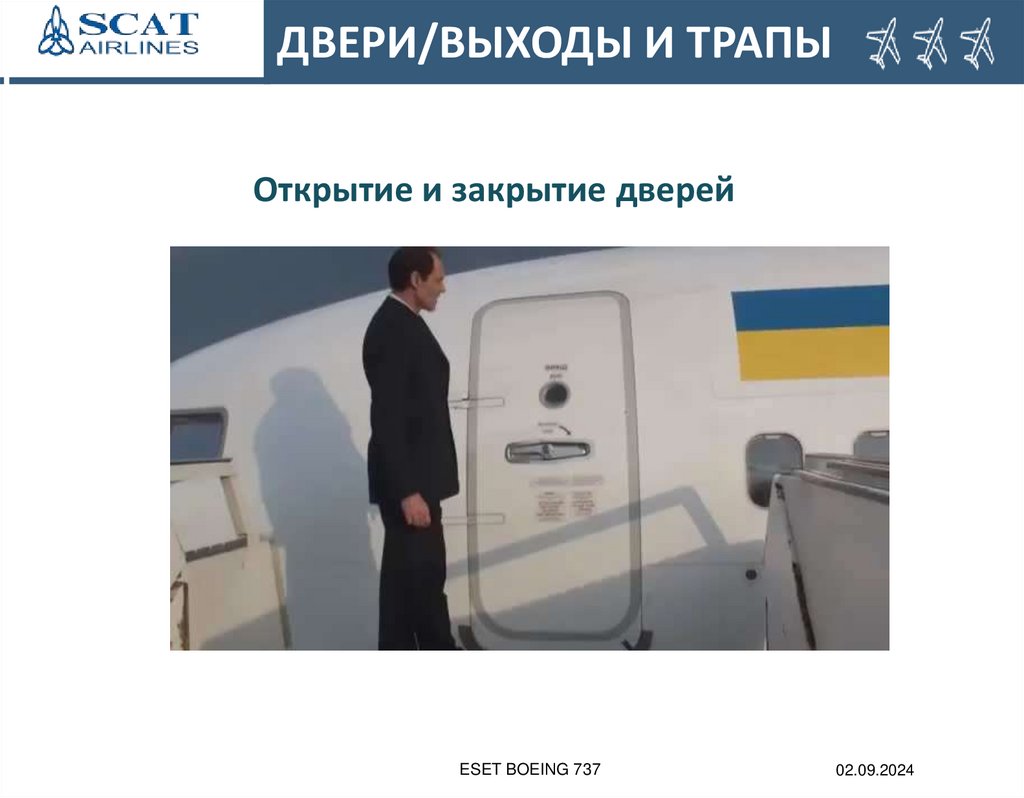

12.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
Открытие и закрытие дверей
ESET BOEING 737
02.09.2024

13.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
Приведение трапов в позицию «Armed»
Процедура:
После команды старшего бортпроводника: CABIN
CREW ARME YOUR DOORS AND CROSS CHECK
OPPOSITE DOORS
• Бортпроводники - установить сигнальную
ленту поперек смотрового окна двери
• Закрепить штангу надувного трапа в замкификсаторына пороге двери.
• Провести перекресную прверку (Cross Check)
ESET BOEING 737
02.09.2024

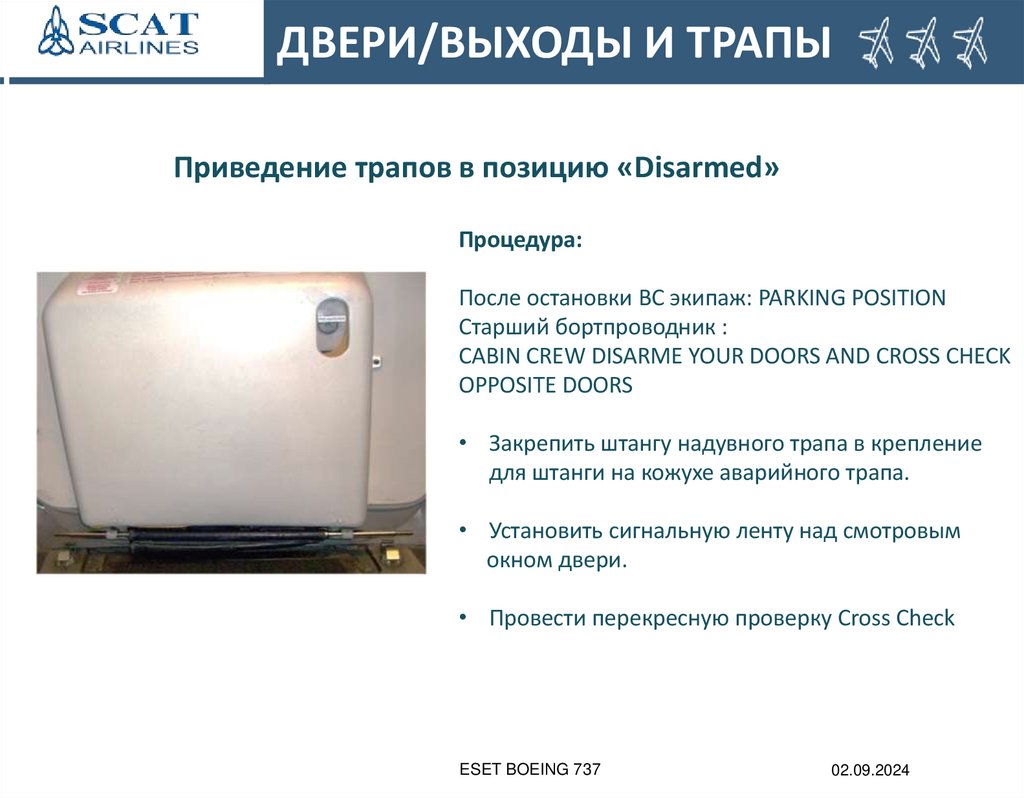

14.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
Приведение трапов в позицию «Disarmed»
Процедура:
После остановки ВС экипаж: PARKING POSITION
Старший бортпроводник :
CABIN CREW DISARME YOUR DOORS AND CROSS CHECK
OPPOSITE DOORS
• Закрепить штангу надувного трапа в крепление
для штанги на кожухе аварийного трапа.
• Установить сигнальную ленту над смотровым
окном двери.
• Провести перекресную проверку Cross Check
ESET BOEING 737
02.09.2024

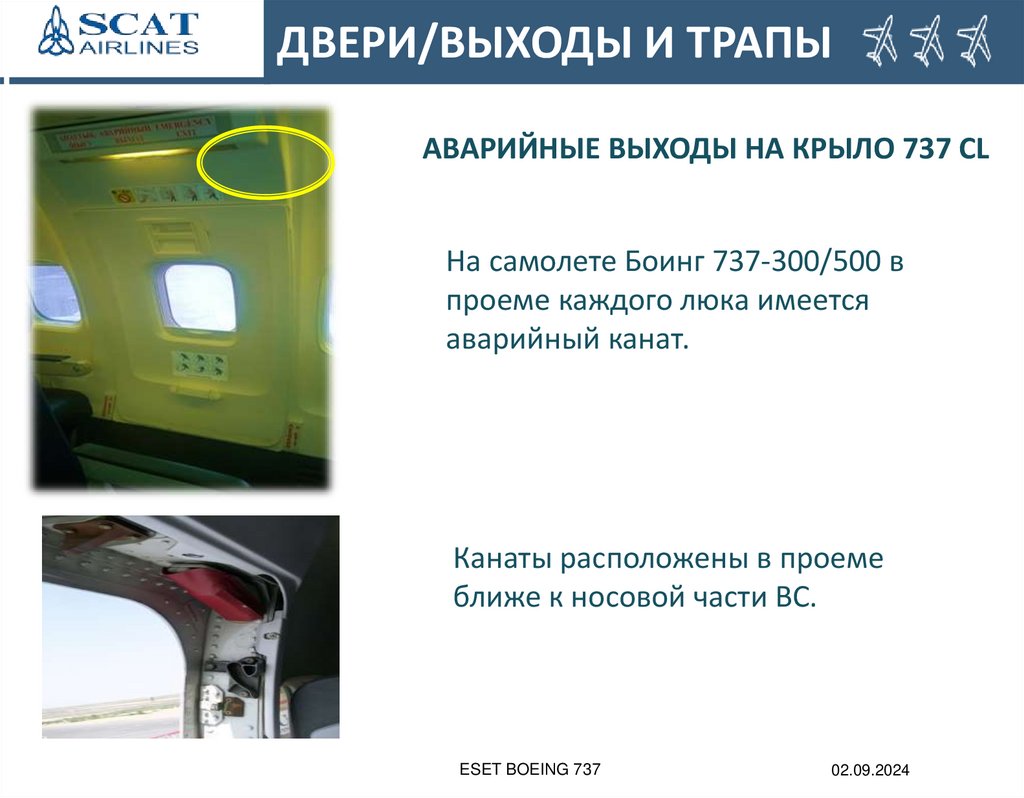

15.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
АВАРИЙНЫЕ ВЫХОДЫ НА КРЫЛО 737 CL
На самолете Боинг 737-300/500 в
проеме каждого люка имеется
аварийный канат.
Канаты расположены в проеме
ближе к носовой части ВС.
ESET BOEING 737
02.09.2024

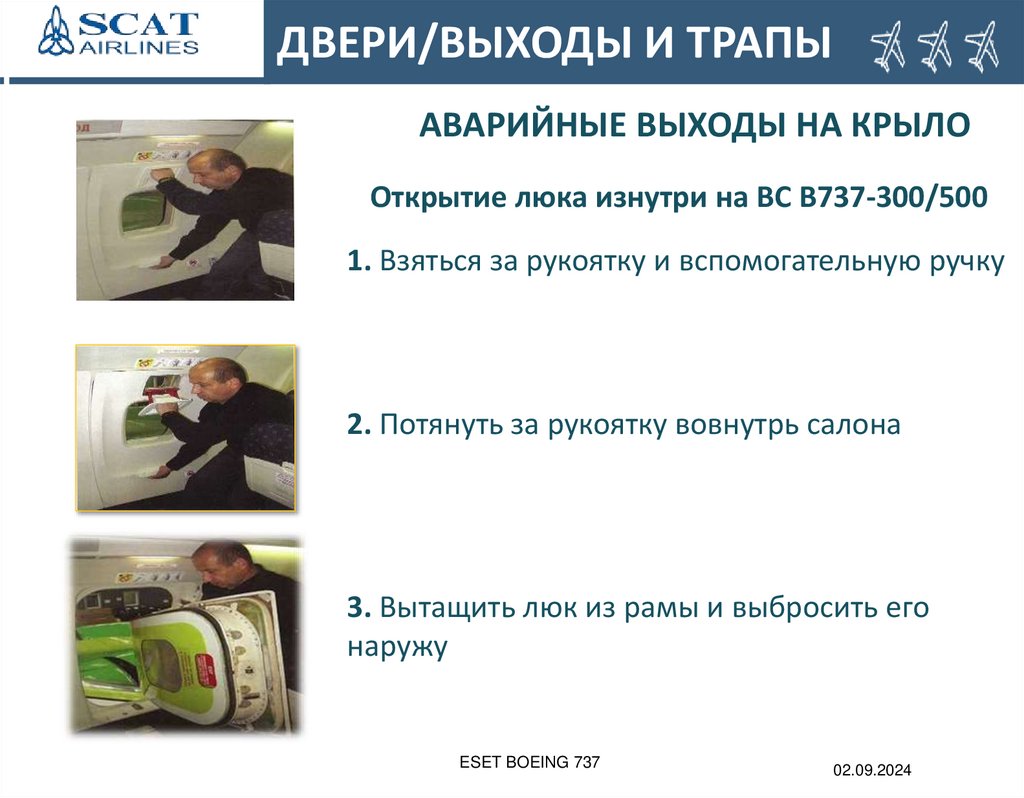

16.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
АВАРИЙНЫЕ ВЫХОДЫ НА КРЫЛО
Открытие люка изнутри на ВС В737-300/500
1. Взяться за рукоятку и вспомогательную ручку
2. Потянуть за рукоятку вовнутрь салона
3. Вытащить люк из рамы и выбросить его
наружу
ESET BOEING 737
02.09.2024

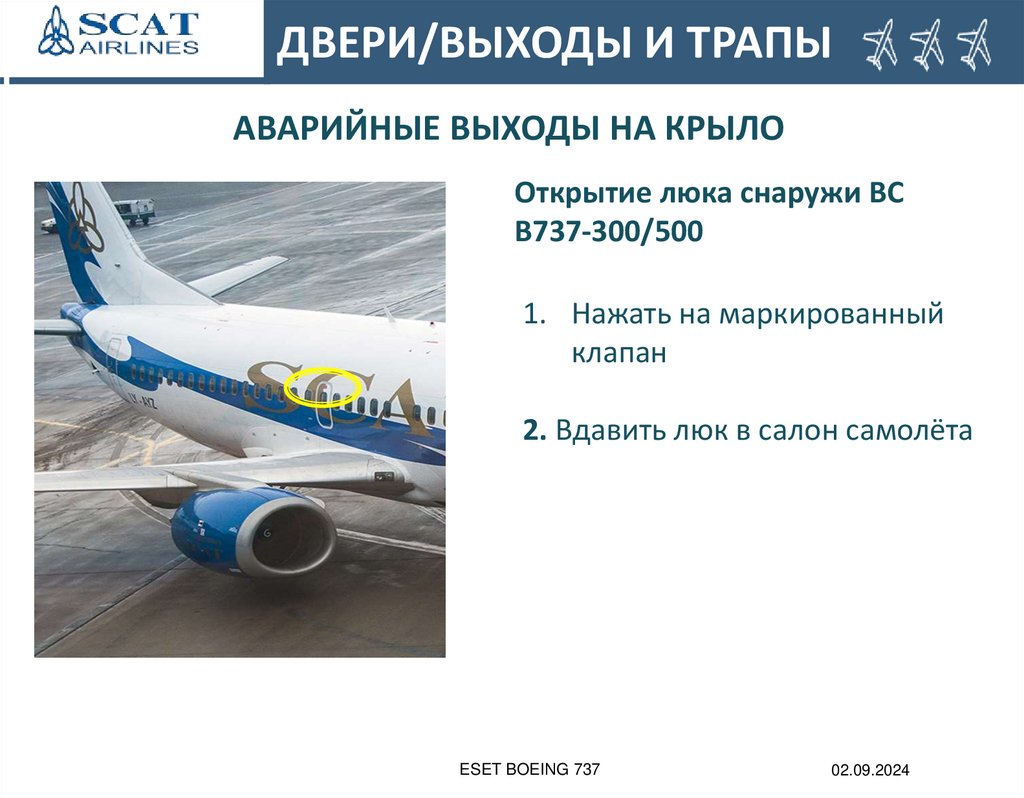

17.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
АВАРИЙНЫЕ ВЫХОДЫ НА КРЫЛО
Открытие люка снаружи ВС
В737-300/500
1. Нажать на маркированный
клапан
2. Вдавить люк в салон самолёта
ESET BOEING 737
02.09.2024

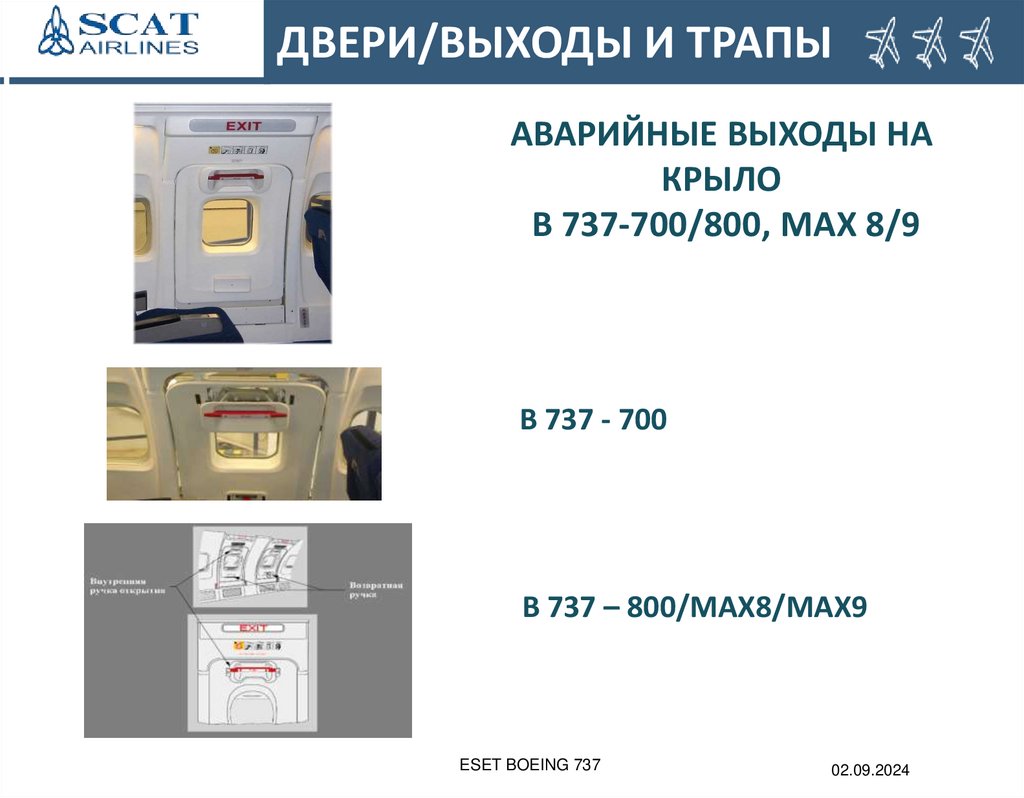

18.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
АВАРИЙНЫЕ ВЫХОДЫ НА
КРЫЛО
В 737-700/800, MAX 8/9
B 737 - 700
B 737 – 800/MAX8/MAX9
ESET BOEING 737
02.09.2024

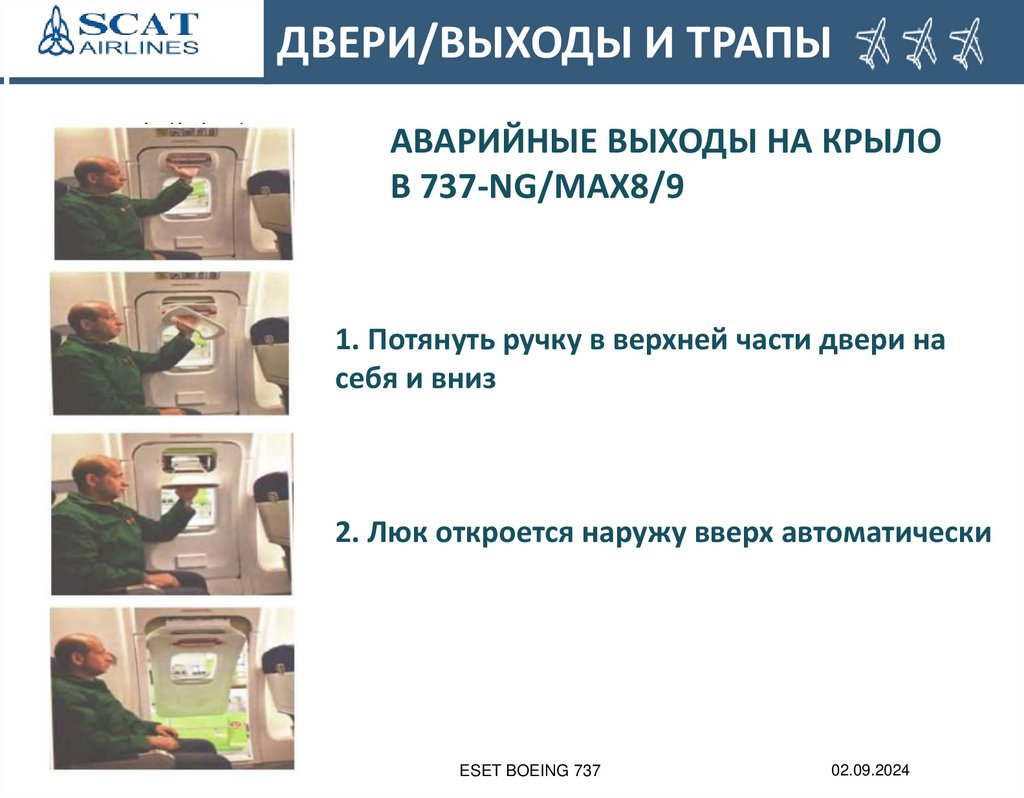

19.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
АВАРИЙНЫЕ ВЫХОДЫ НА КРЫЛО
B 737-NG/MAX8/9
1. Потянуть ручку в верхней части двери на
себя и вниз
2. Люк откроется наружу вверх автоматически
ESET BOEING 737
02.09.2024

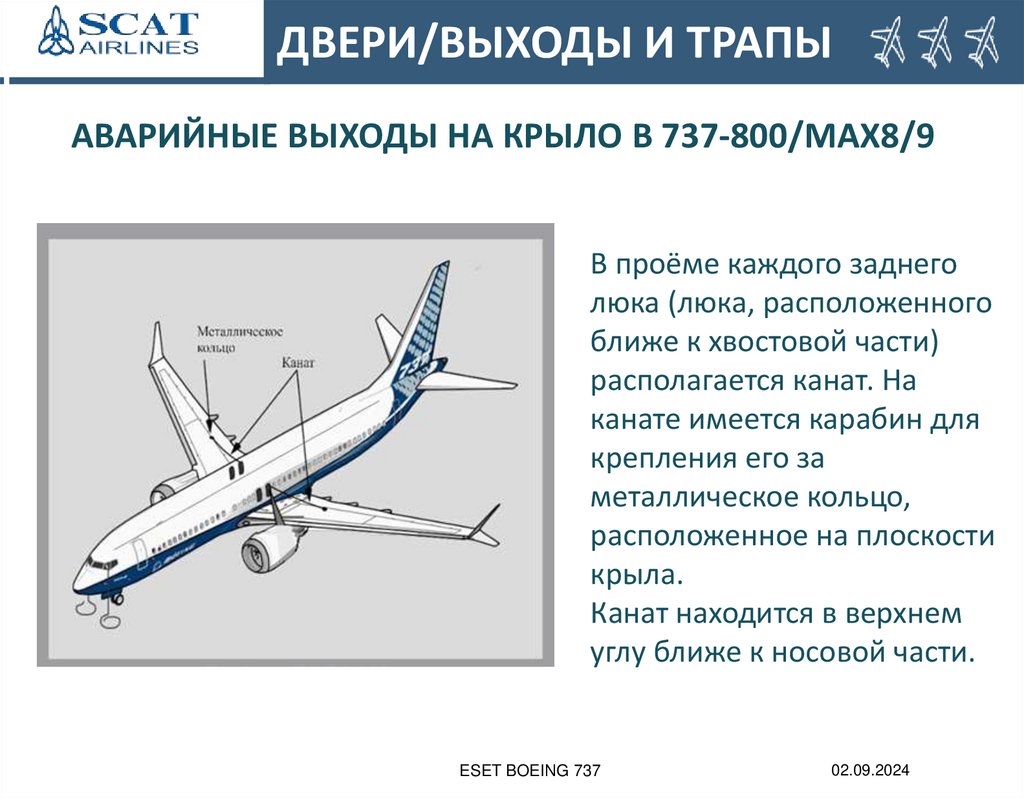

20.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
АВАРИЙНЫЕ ВЫХОДЫ НА КРЫЛО B 737-800/MAX8/9
В проёме каждого заднего
люка (люка, расположенного
ближе к хвостовой части)
располагается канат. На
канате имеется карабин для
крепления его за
металлическое кольцо,
расположенное на плоскости
крыла.
Канат находится в верхнем
углу ближе к носовой части.
ESET BOEING 737
02.09.2024

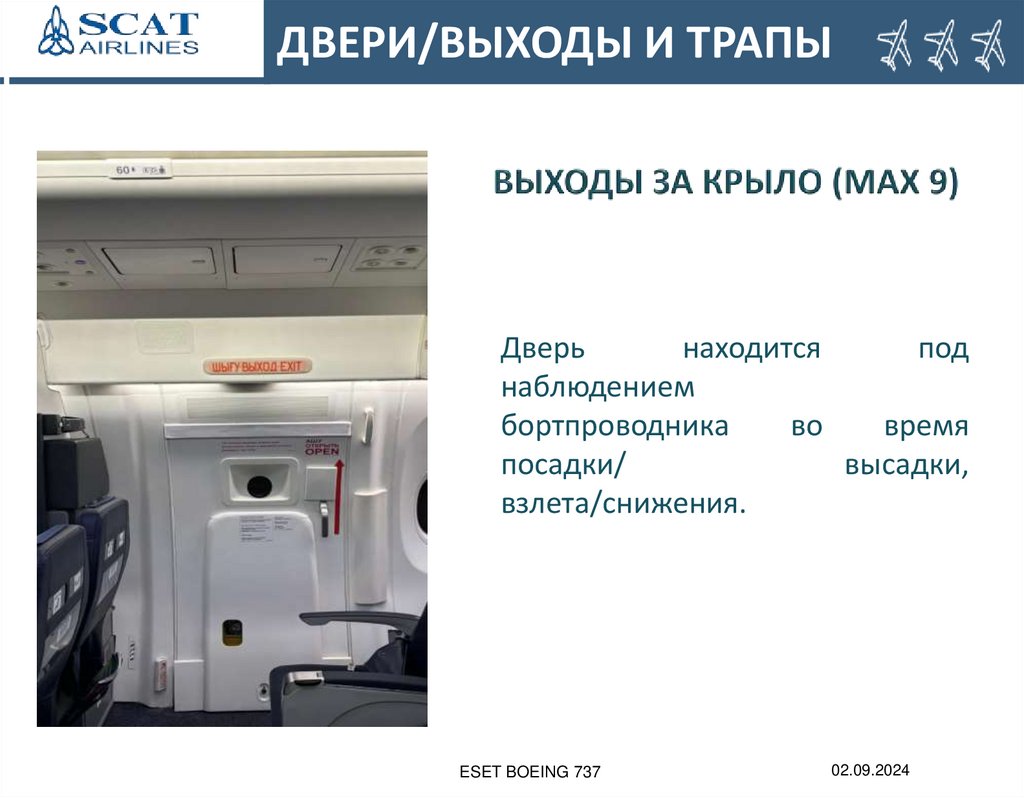

21. ВЫХОДЫ ЗА КРЫЛО (MAX 9)

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
Дверь
находится
под
наблюдением
бортпроводника
во
время
посадки/
высадки,
взлета/снижения.
ESET BOEING 737
02.09.2024

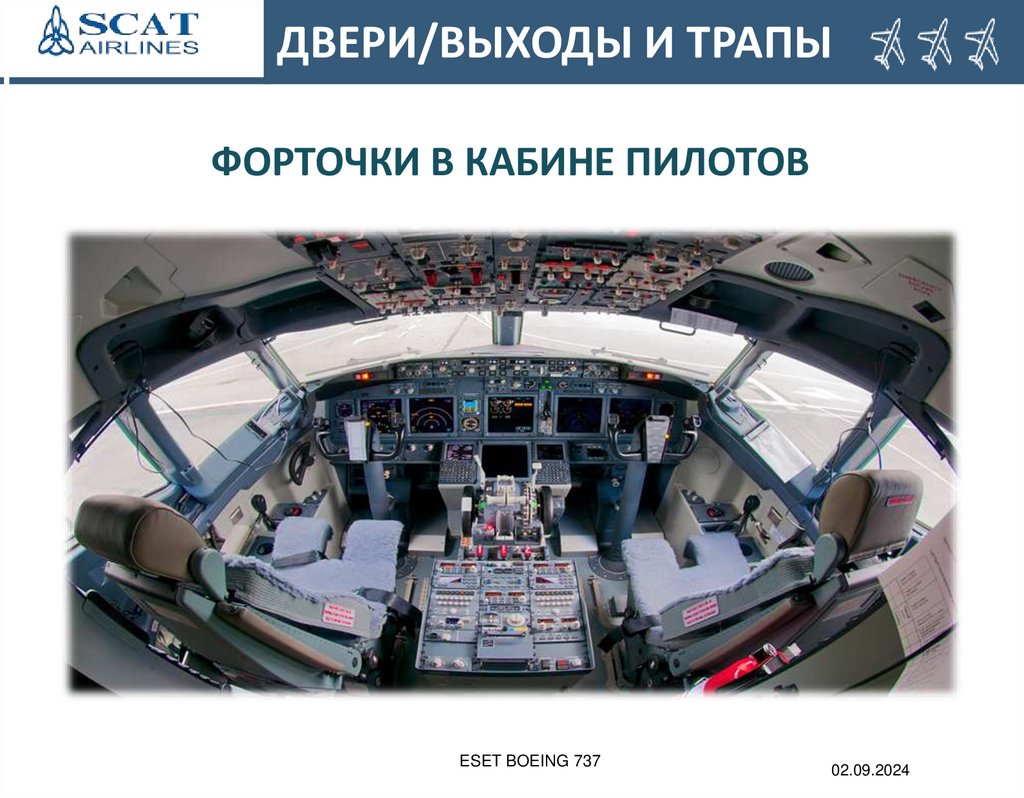

22.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ФОРТОЧКИ В КАБИНЕ ПИЛОТОВ
ESET BOEING 737
02.09.2024

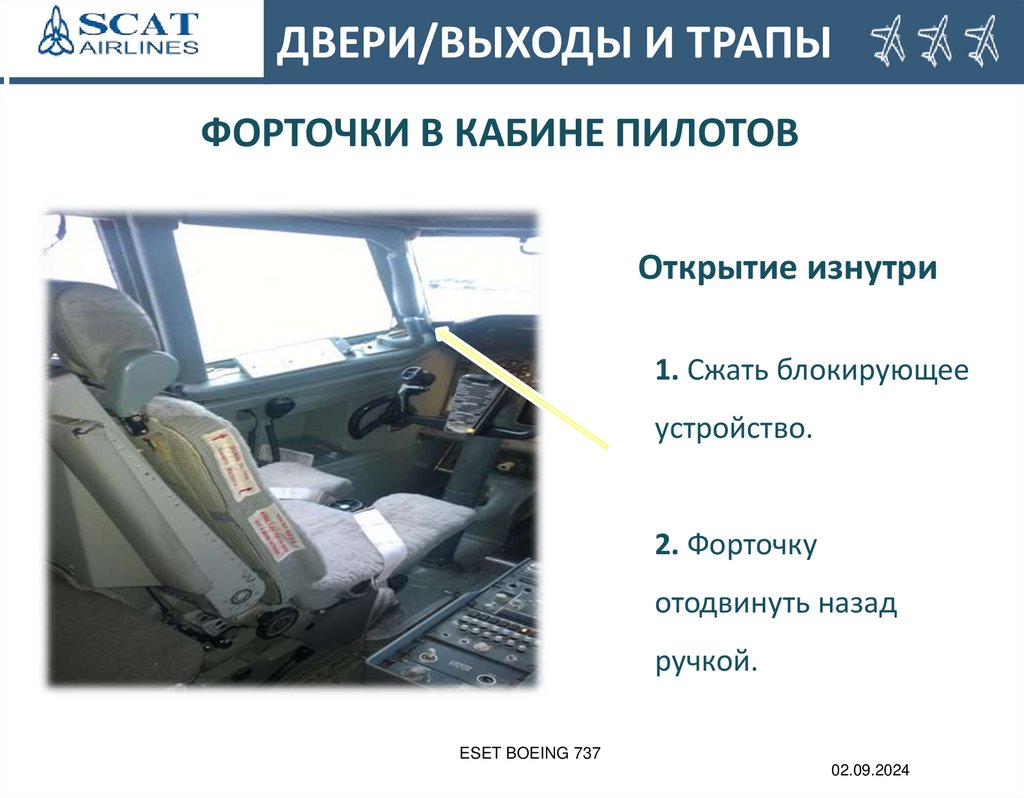

23.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ФОРТОЧКИ В КАБИНЕ ПИЛОТОВ
Открытие изнутри
1. Сжать блокирующее
устройство.
2. Форточку
отодвинуть назад
ручкой.
ESET BOEING 737
02.09.2024

24.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ

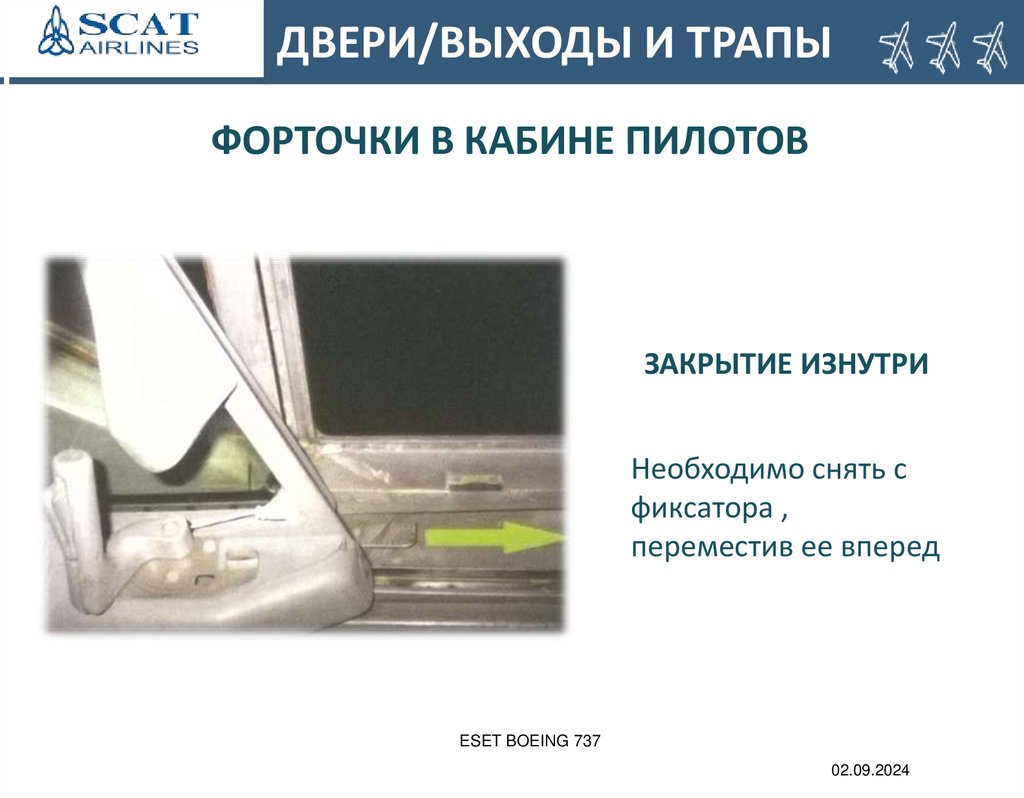

ФОРТОЧКИ В КАБИНЕ ПИЛОТОВ
ЗАКРЫТИЕ ИЗНУТРИ
Необходимо снять с
фиксатора ,
переместив ее вперед
ESET BOEING 737
02.09.2024

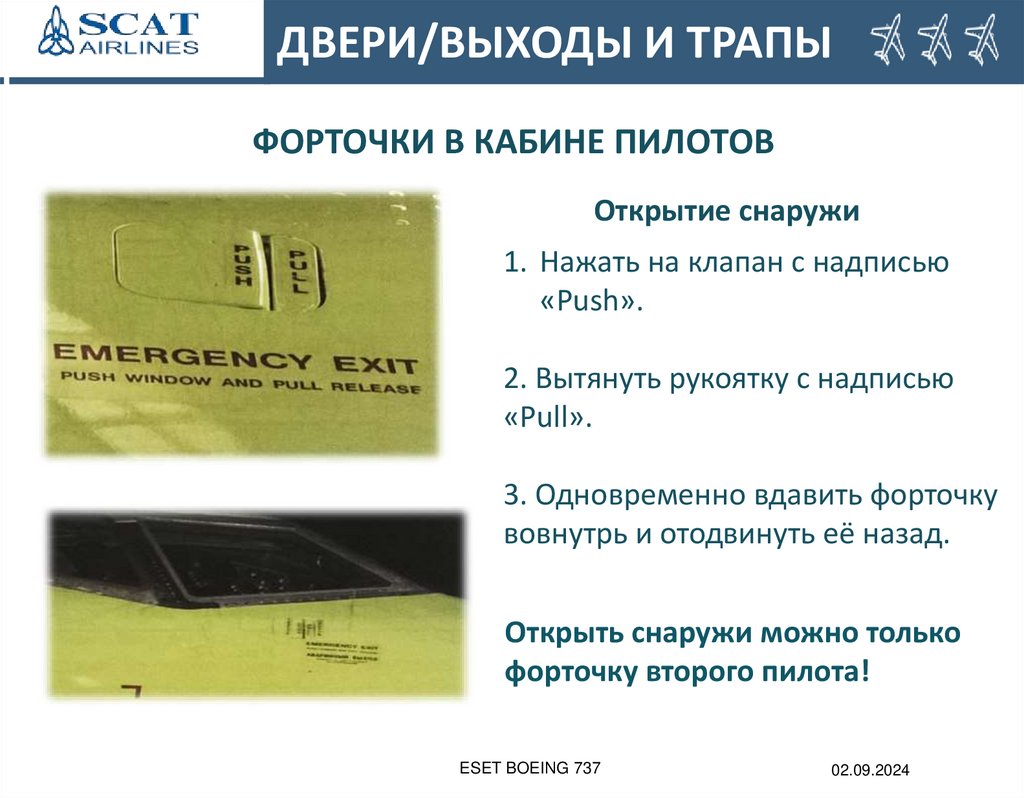

25.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ФОРТОЧКИ В КАБИНЕ ПИЛОТОВ
Открытие снаружи
1. Нажать на клапан с надписью
«Push».
2. Вытянуть рукоятку с надписью
«Pull».
3. Одновременно вдавить форточку
вовнутрь и отодвинуть её назад.
Открыть снаружи можно только
форточку второго пилота!
ESET BOEING 737
02.09.2024

26.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ

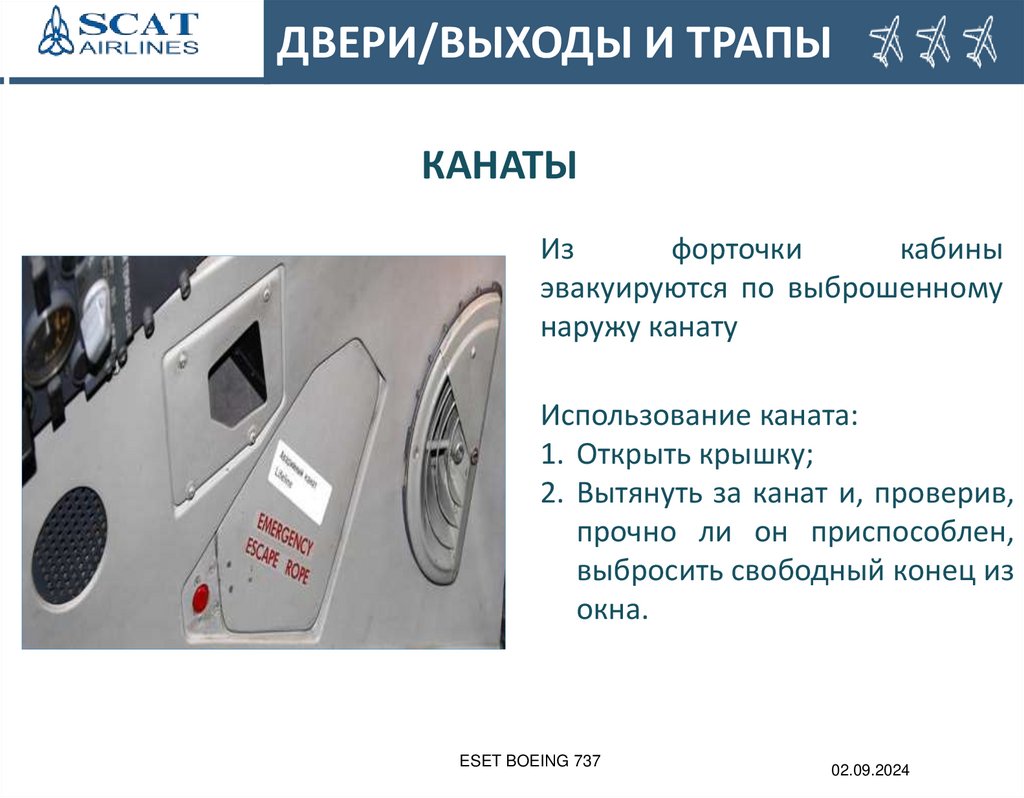

КАНАТЫ
Из
форточки
кабины
эвакуируются по выброшенному
наружу канату
Использование каната:
1. Открыть крышку;
2. Вытянуть за канат и, проверив,
прочно ли он приспособлен,
выбросить свободный конец из
окна.
ESET BOEING 737
02.09.2024

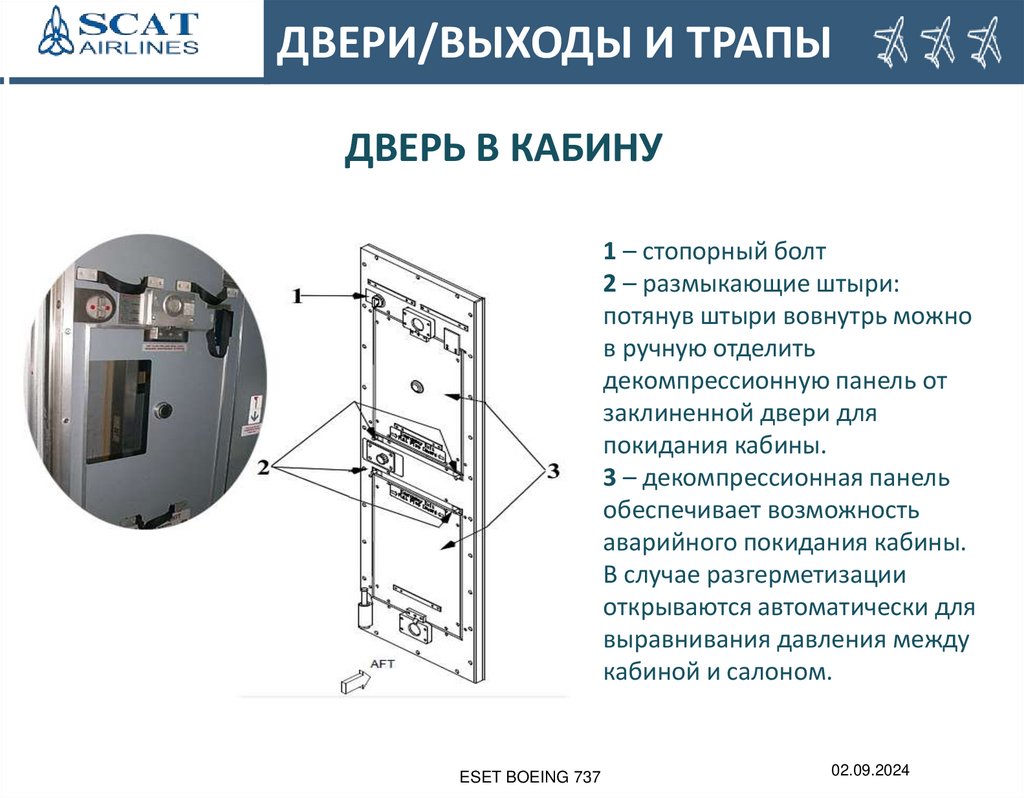

27.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ДВЕРЬ В КАБИНУ
1 – стопорный болт
2 – размыкающие штыри:
потянув штыри вовнутрь можно
в ручную отделить
декомпрессионную панель от
заклиненной двери для
покидания кабины.
3 – декомпрессионная панель
обеспечивает возможность
аварийного покидания кабины.
В случае разгерметизации
открываются автоматически для
выравнивания давления между
кабиной и салоном.
ESET BOEING 737
02.09.2024

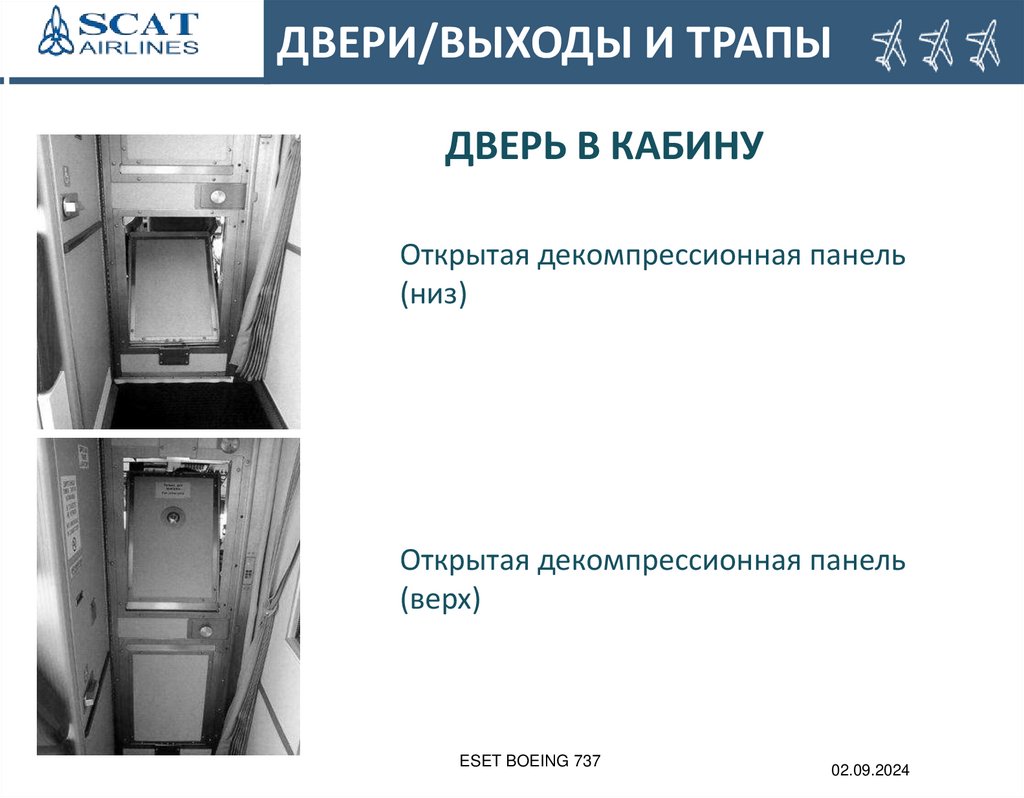

28.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ДВЕРЬ В КАБИНУ
Открытая декомпрессионная панель
(низ)
Открытая декомпрессионная панель
(верх)
ESET BOEING 737
02.09.2024

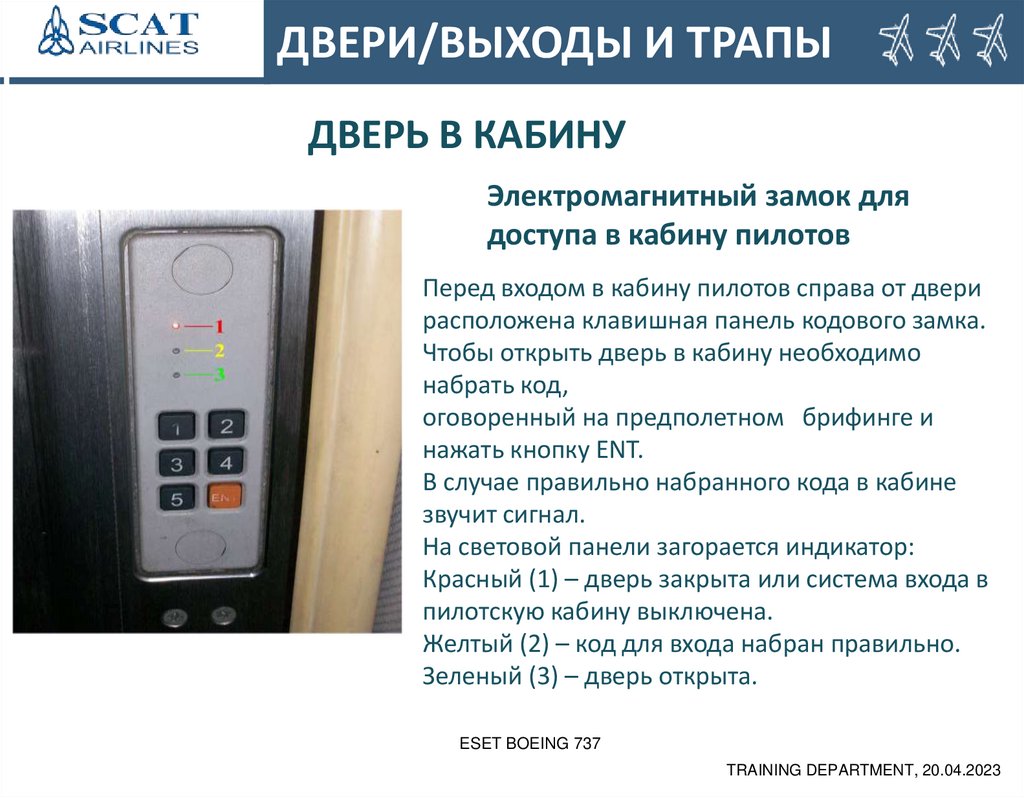

29.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ДВЕРЬ В КАБИНУ
Электромагнитный замок для
доступа в кабину пилотов
Перед входом в кабину пилотов справа от двери
расположена клавишная панель кодового замка.
Чтобы открыть дверь в кабину необходимо
набрать код,
оговоренный на предполетном брифинге и
нажать кнопку ENT.
В случае правильно набранного кода в кабине
звучит сигнал.
На световой панели загорается индикатор:
Красный (1) – дверь закрыта или система входа в
пилотскую кабину выключена.
Желтый (2) – код для входа набран правильно.
Зеленый (3) – дверь открыта.
ESET BOEING 737
TRAINING DEPARTMENT, 20.04.2023

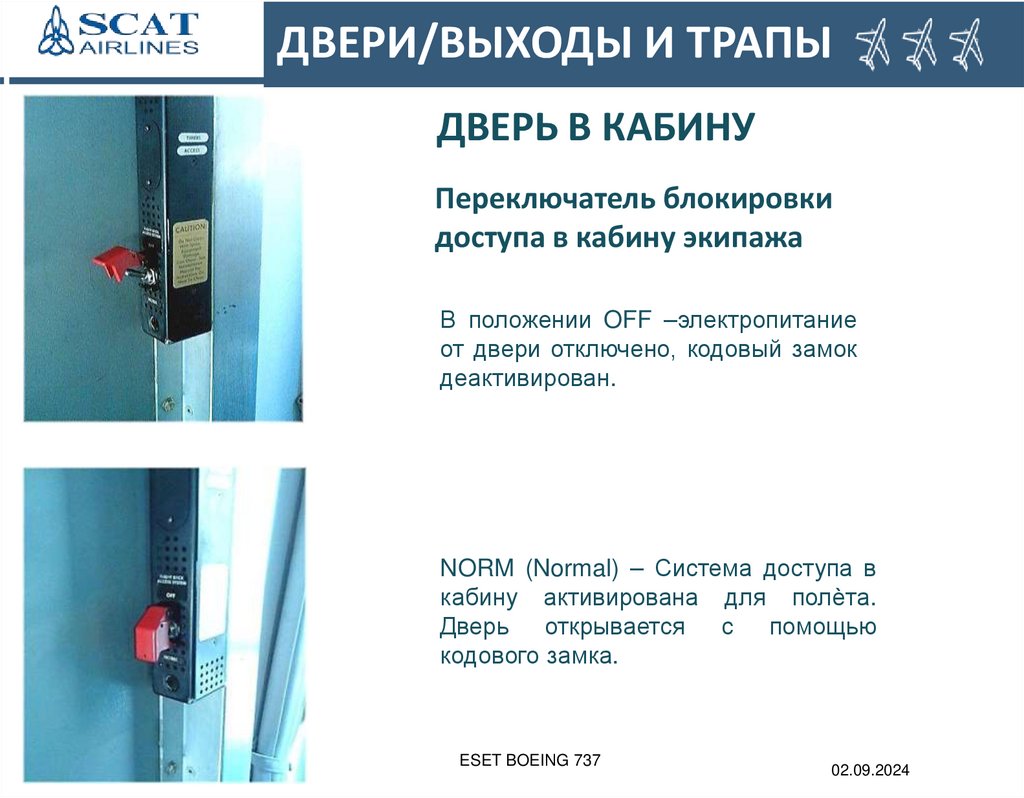

30.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ДВЕРЬ В КАБИНУ
Переключатель блокировки
доступа в кабину экипажа
В положении OFF –электропитание
от двери отключено, кодовый замок
деактивирован.
NORM (Normal) – Система доступа в
кабину активирована для полѐта.
Дверь открывается с помощью
кодового замка.
ESET BOEING 737
02.09.2024

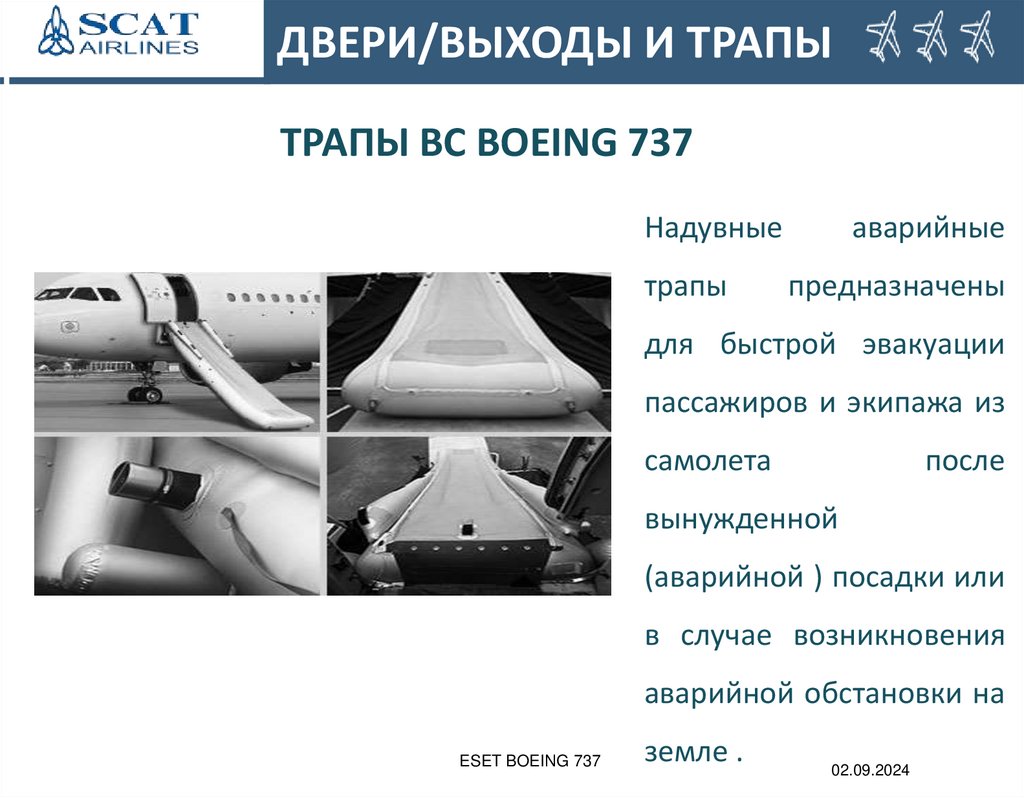

31.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ТРАПЫ ВС BOEING 737
Надувные
трапы
аварийные
предназначены
для быстрой эвакуации
пассажиров и экипажа из
самолета
после
вынужденной
(аварийной ) посадки или
в случае возникновения
аварийной обстановки на
ESET BOEING 737
земле .
02.09.2024

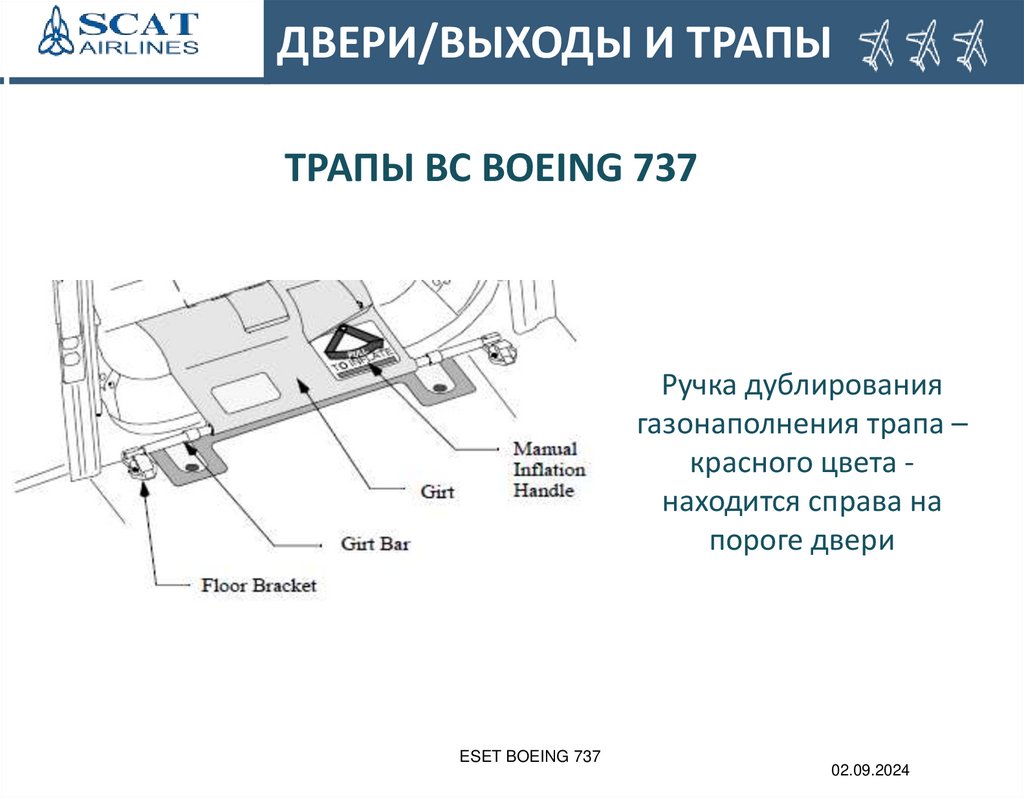

32.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ТРАПЫ ВС BOEING 737
Ручка дублирования
газонаполнения трапа –
красного цвета находится справа на
пороге двери
ESET BOEING 737
02.09.2024

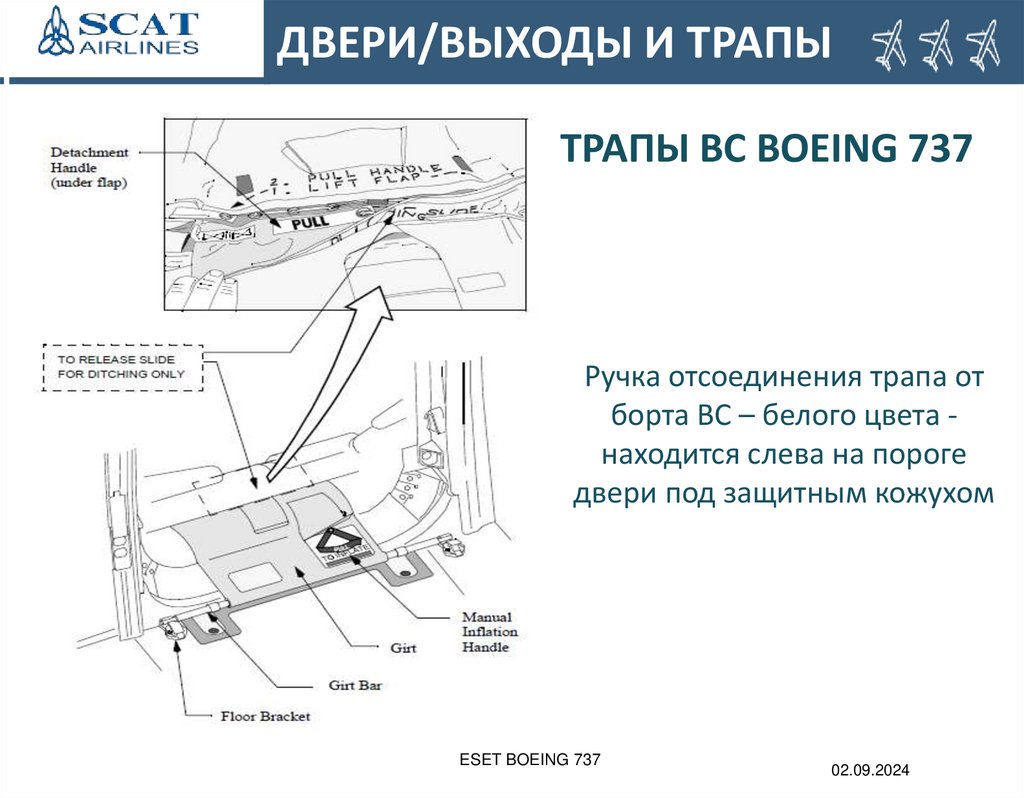

33.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ТРАПЫ ВС BOEING 737
Ручка отсоединения трапа от
борта ВС – белого цвета находится слева на пороге
двери под защитным кожухом
ESET BOEING 737
02.09.2024

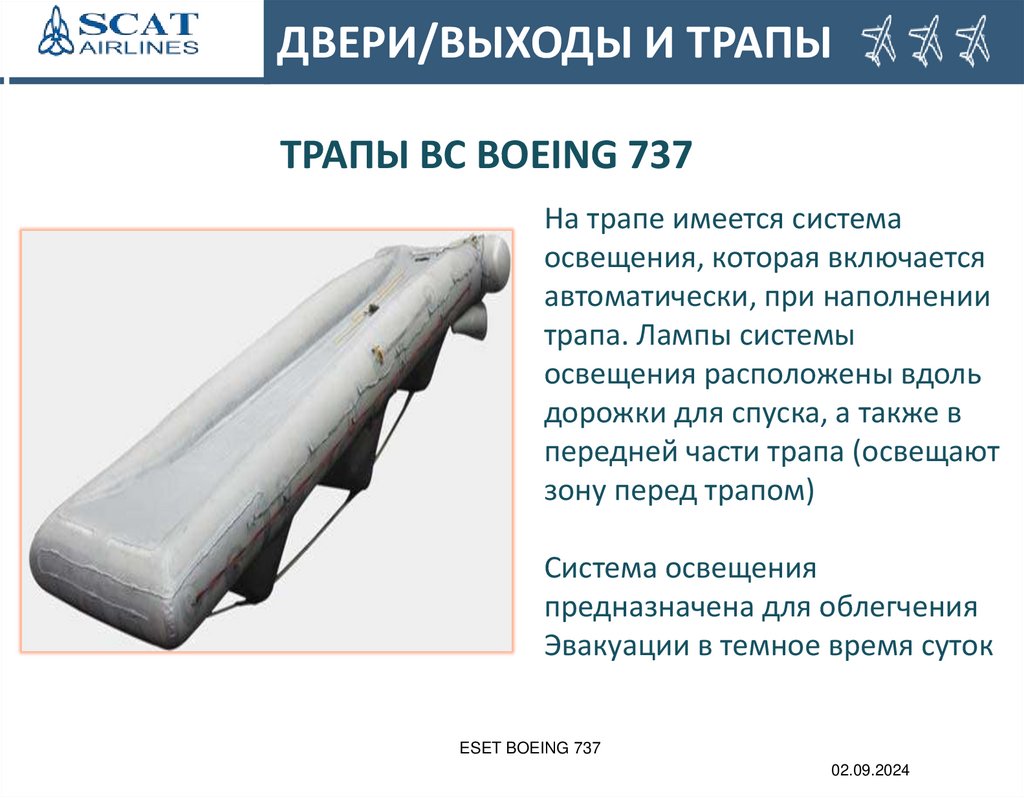

34.

ДВЕРИ/ВЫХОДЫ И ТРАПЫ
ТРАПЫ ВС BOEING 737
На трапе имеется система
освещения, которая включается
автоматически, при наполнении
трапа. Лампы системы
освещения расположены вдоль
дорожки для спуска, а также в
передней части трапа (освещают
зону перед трапом)
Система освещения
предназначена для облегчения
Эвакуации в темное время суток
ESET BOEING 737
02.09.2024

35.

ВОПРОСЫ?
