1. Автоматический радиокомпас (ADF) на Cessna – 172S

2.

На самолёте установлен автоматический радиокомпас
(ADF) Bendix/King KR87 c цифровой настройкой. Он
предназначен
для
приема
сигналов
от
ненаправленных приводных радиомаяков (NDB) в
средневолновом диапазоне частот 200 - 1799 кГц, что
исключает
необходимость
механического
переключения диапазонов, а также для формирования
сигнала направления на радиостанцию и выдачи его
на кабинный индикатор G1000 в виде курсового угла
радиостанции (КУР), то есть угла между
направлением, индицируемым стрелкой и индексом
продольной оси самолета. Цифровой радиокомпас
Bendix/King можно использовать для прослушивания
радиосигналов с амплитудной модуляцией (АМ), т.е.
таким образом возможно связаться с диспетчером.
Работает в двух режимах: "Антенна" (ANT) и
"Радиокомпас" (ADF).

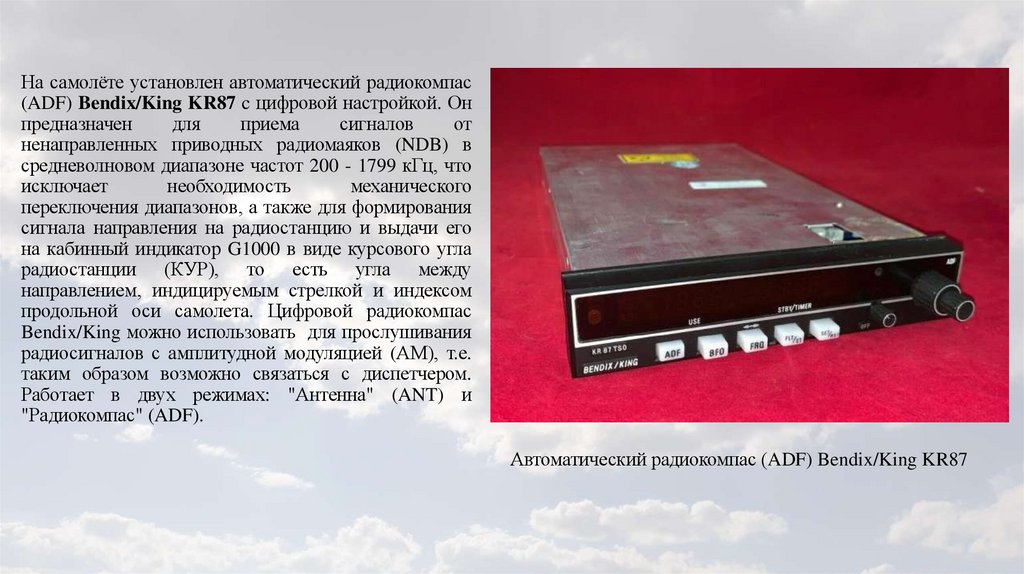

Автоматический радиокомпас (ADF) Bendix/King KR87

3.

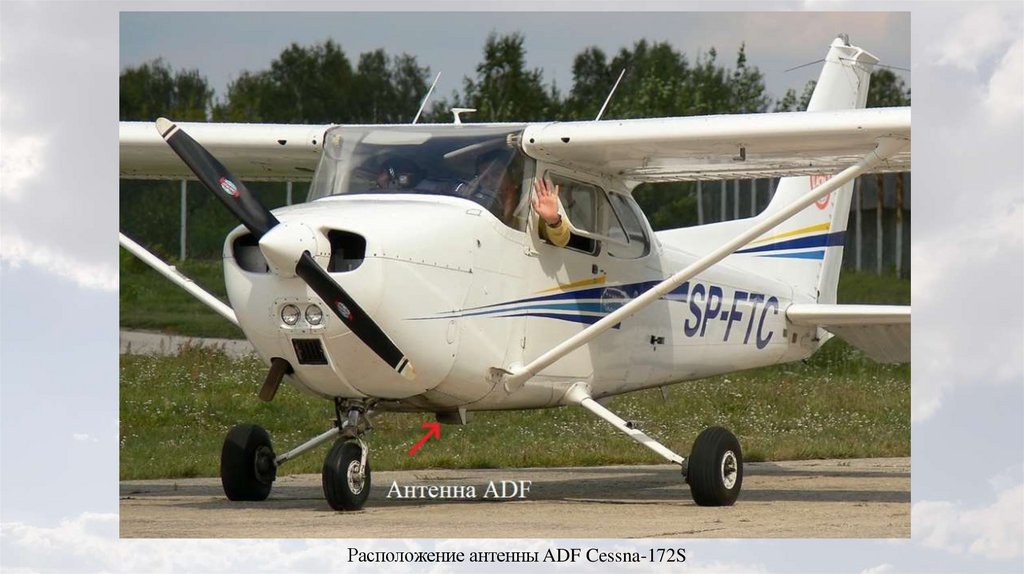

Расположение антенны ADF Cessna-172S

4.

Система включает в себя
приемник KR 87,
комбинированной рамочноштыревой антенной KA
44B в аэродинамическом
обтекателе.
Электронный блок
радиокомпаса Bendix/King
KR87 расположен внутри
фюзеляжа за приборной
доской по ее центру под
резервными приборами, в
некоторых случаях он
может размещаться справа
от MFD.
Также имеется
энергонезависимая
запоминающая карта,
которая не требует питания
от батареи, позволяющая
хранить обе заданные
частоты.
Положение пульта управления на приборной доске пилотов

5.

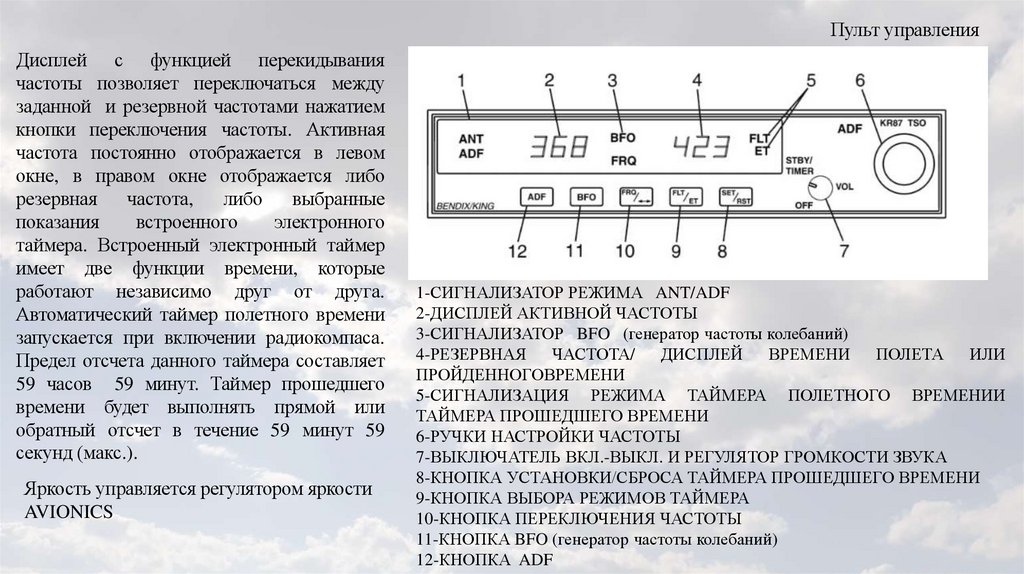

Пульт управления
Дисплей с функцией перекидывания
частоты позволяет переключаться между
заданной и резервной частотами нажатием
кнопки переключения частоты. Активная
частота постоянно отображается в левом
окне, в правом окне отображается либо
резервная
частота,
либо
выбранные
показания
встроенного
электронного
таймера. Встроенный электронный таймер
имеет две функции времени, которые
работают независимо друг от друга.
Автоматический таймер полетного времени
запускается при включении радиокомпаса.
Предел отсчета данного таймера составляет
59 часов 59 минут. Таймер прошедшего
времени будет выполнять прямой или
обратный отсчет в течение 59 минут 59
секунд (макс.).
Яркость управляется регулятором яркости
AVIONICS
1-СИГНАЛИЗАТОР РЕЖИМА ANT/ADF
2-ДИСПЛЕЙ АКТИВНОЙ ЧАСТОТЫ
3-СИГНАЛИЗАТОР BFO (генератор частоты колебаний)
4-РЕЗЕРВНАЯ ЧАСТОТА/
ДИСПЛЕЙ ВРЕМЕНИ
ПОЛЕТА
ИЛИ
ПРОЙДЕННОГОВРЕМЕНИ
5-СИГНАЛИЗАЦИЯ РЕЖИМА ТАЙМЕРА ПОЛЕТНОГО ВРЕМЕНИИ
ТАЙМЕРА ПРОШЕДШЕГО ВРЕМЕНИ
6-РУЧКИ НАСТРОЙКИ ЧАСТОТЫ
7-ВЫКЛЮЧАТЕЛЬ ВКЛ.-ВЫКЛ. И РЕГУЛЯТОР ГРОМКОСТИ ЗВУКА
8-КНОПКА УСТАНОВКИ/СБРОСА ТАЙМЕРА ПРОШЕДШЕГО ВРЕМЕНИ
9-КНОПКА ВЫБОРА РЕЖИМОВ ТАЙМЕРА
10-КНОПКА ПЕРЕКЛЮЧЕНИЯ ЧАСТОТЫ
11-КНОПКА BFO (генератор частоты колебаний)
12-КНОПКА ADF

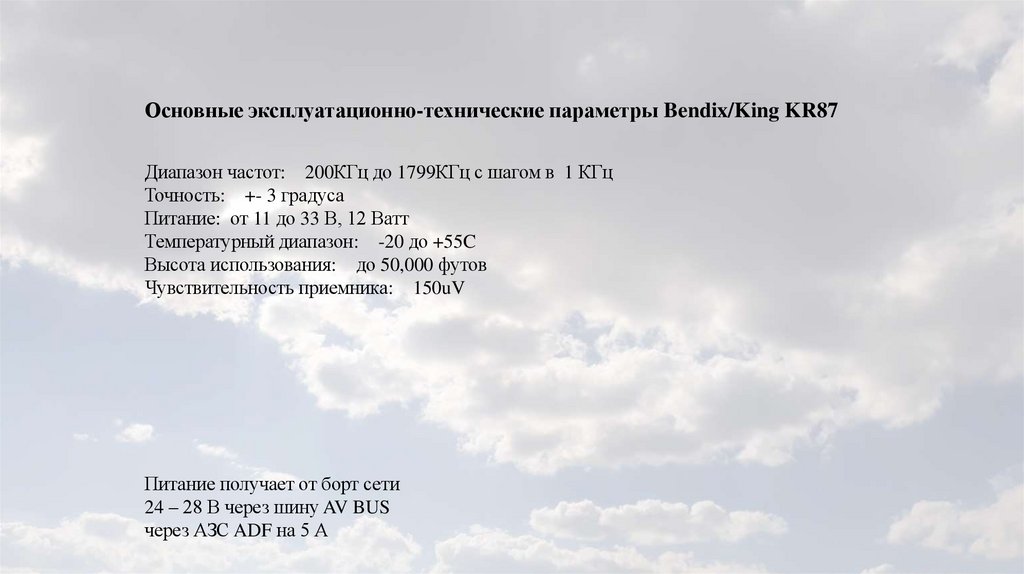

6. Основные эксплуатационно-технические параметры Bendix/King KR87

Диапазон частот: 200КГц до 1799КГц с шагом в 1 КГц
Точность: +- 3 градуса
Питание: от 11 до 33 В, 12 Ватт
Температурный диапазон: -20 до +55C
Высота использования: до 50,000 футов
Чувствительность приемника: 150uV
Питание получает от борт сети
24 – 28 В через шину AV BUS
через АЗС ADF на 5 А

7.

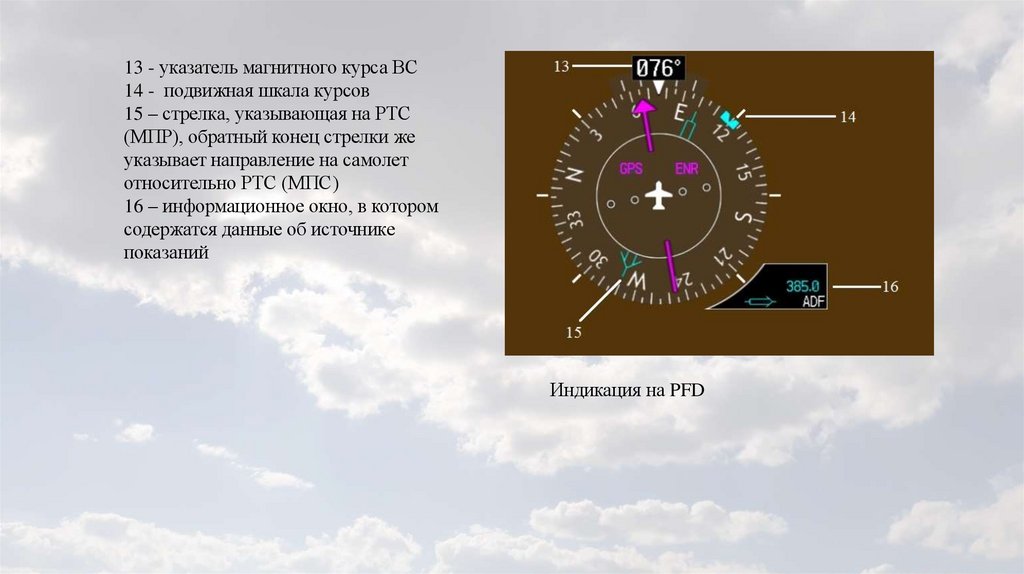

13 - указатель магнитного курса ВС
14 - подвижная шкала курсов
15 – стрелка, указывающая на РТС
(МПР), обратный конец стрелки же
указывает направление на самолет
относительно РТС (МПС)
16 – информационное окно, в котором
содержатся данные об источнике
показаний
Индикация на PFD
