1. АРХИТЕКТУРНО-ГРАДОСТРОИТЕЛЬНОЕ РЕШЕНИЕ ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР

По адресу:улица ЦНИИМЭ, земельный участок 1
ВМО Крюково, г. Зеленоград
Представление высокополигональной трехмерной цифровой модели

2. ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1 г. Зеленоград

Схема расположения в районе
Заказчик:
МАТЕРИНСКАЯ КОМПАНИЯ ()
ГЛАВНЫЙ АКЦИОНЕР
Проектная
организация:
ООО "ИНТЕЛЛЕКТ-СТРОЙПРОЕКТ"
Свидетельство СРО № П-435.1/14 от 10
декабря 2014 года Рег.номер 1127746749514
ГПЗУ
ГРАДОСТРОИТЕЛЬНЫЙ ПЛАН ЗЕМЕЛЬНОГО
УЧАСТКА № РФ-77-4-53-3-30-2024-3062-0
Ситуационный план
Выполняется на основе карт
Яндекс или иных, с четко
читаемой структурой застройки,
с отображением объекта
проектирования и наименований
улиц, ст. метро
Площадь земельного участка - 0.8302±0.0032 га
Функциональное назначение - Торгово-спортивное
Основные виды разрешенного использования
земельного участка:
-объекты организацийрозничной торговли
продовольственными, непродовольственными
группами товаров;
-объекты общественного питания (рестораны, кафе,
закусочные, бары))
- обеспечение занятий спортом в помещениях
спортивных залов
Технико-экономические показатели по ГПЗУ:
12453 м²
Технико-экономические показатели по проекту:
Площадь застройки
Суммарная поэтажная площадь в габаритах
наружных стен здания
4263,9
12419
м²
м²
Общая площадь здания, в том числе:
- Общая площадь подземной части
(технические помещения)
12369,4
м²
101,7
м²
- Общая площадь надземной части
12267,7
м²
Площадь 1-го этажа здания, в том числе:
4210,1
м²
Площадь 2-го этажа здания, в том числе:
3893,9
м²
Площадь 3-го этажа здания, в том числе:
4163,7
м²
11864,16
м²
26,755
м
Полезная площадь здания
Верхняя относительная отметка объекта
Количество машиномест
Площадь территории озеленения (га)
105 м.м.
0.04729 Га
2

3.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград

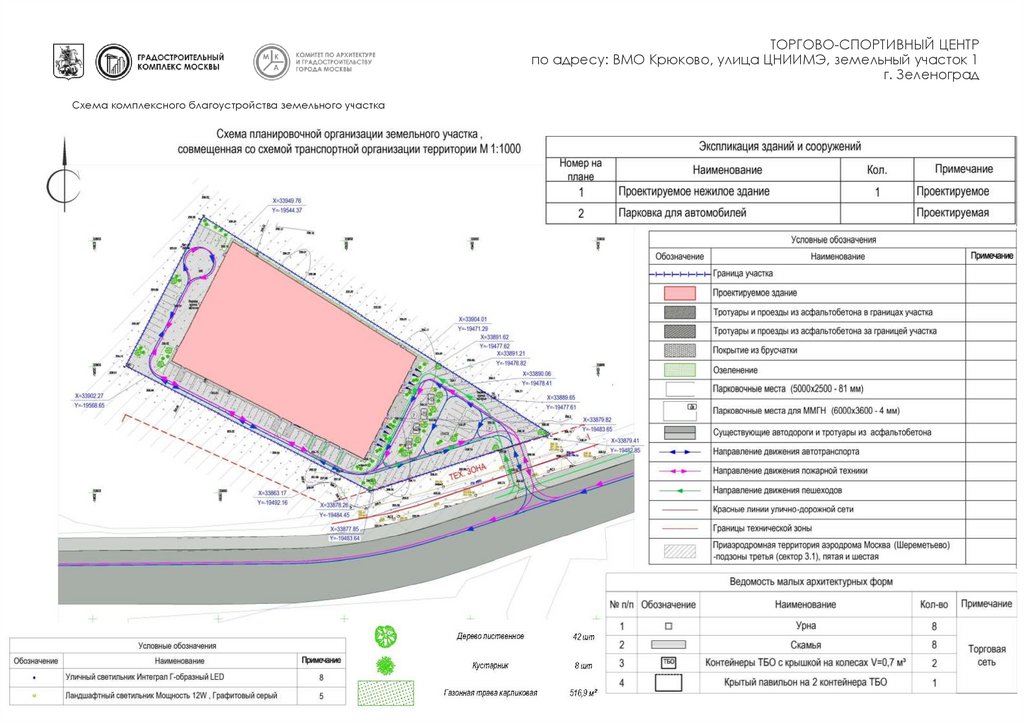

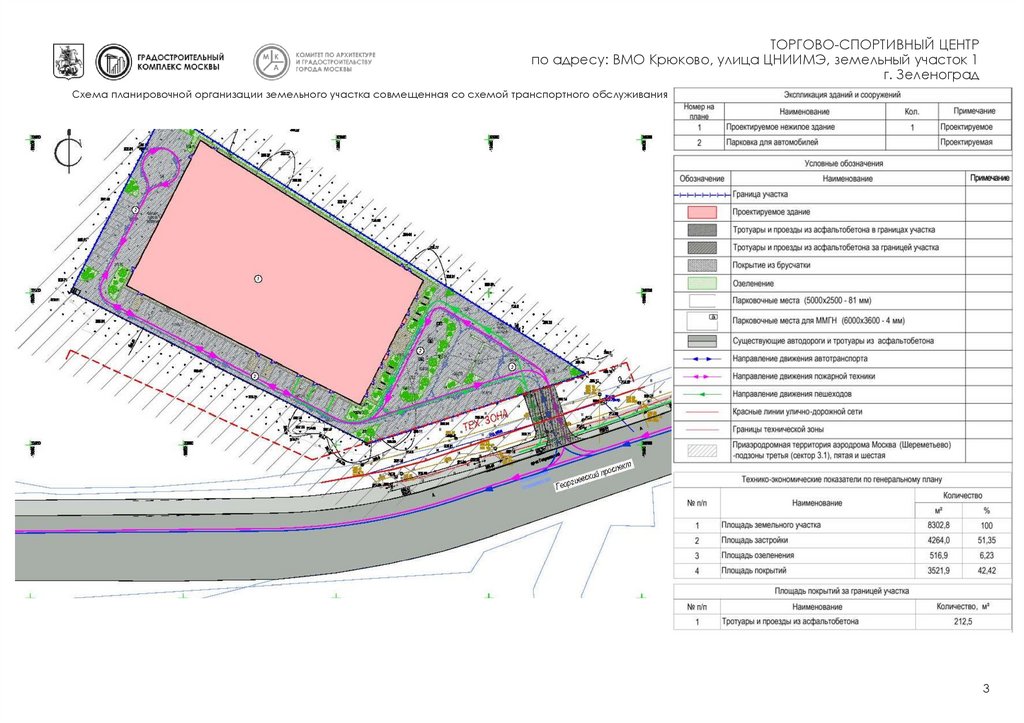

Схема планировочной организации земельного участка совмещенная со схемой транспортного обслуживания
3

4.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград

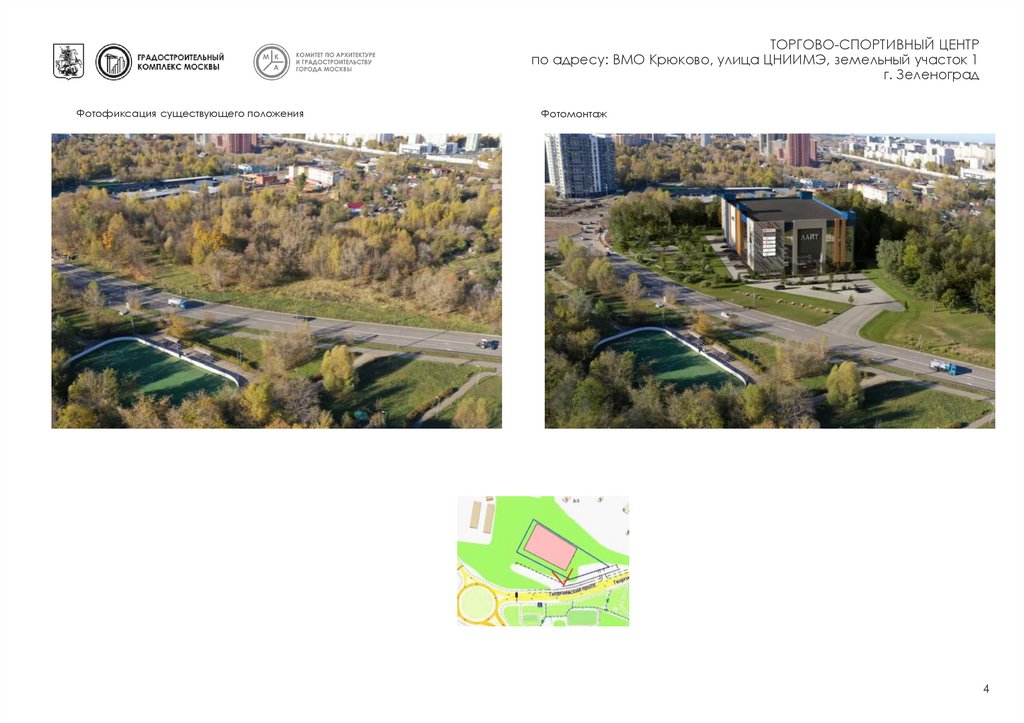

Фотофиксация существующего положения
Фотомонтаж
4

5.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград
Перспективное изображение №1.
5

6.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград
Перспективное изображение №2.
Перспективное изображение №3.
Перспективное изображение №4.
6

7.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград
Схема комплексного благоустройства земельного участка
7

8.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград
Скамейка «Евро» из бетона с крошкой натур.
Камня .Фактура камня -Серый мрамор
Урна «Киль» Уличная из бетона с крошкой натур.
камня - Мрамор "Шахматка
Ведомость элементов озеленения
Поз.
Условные
обозначения
Наименование
Латинское
наименование
Перспективное
Кол-во
1
Вяз
Ulmus
42 шт.
2
Гортензия
метельчатая
Hydrangea
paniculata
8 шт.
3
Газон карликовый
516,9
м.вк
8

9.

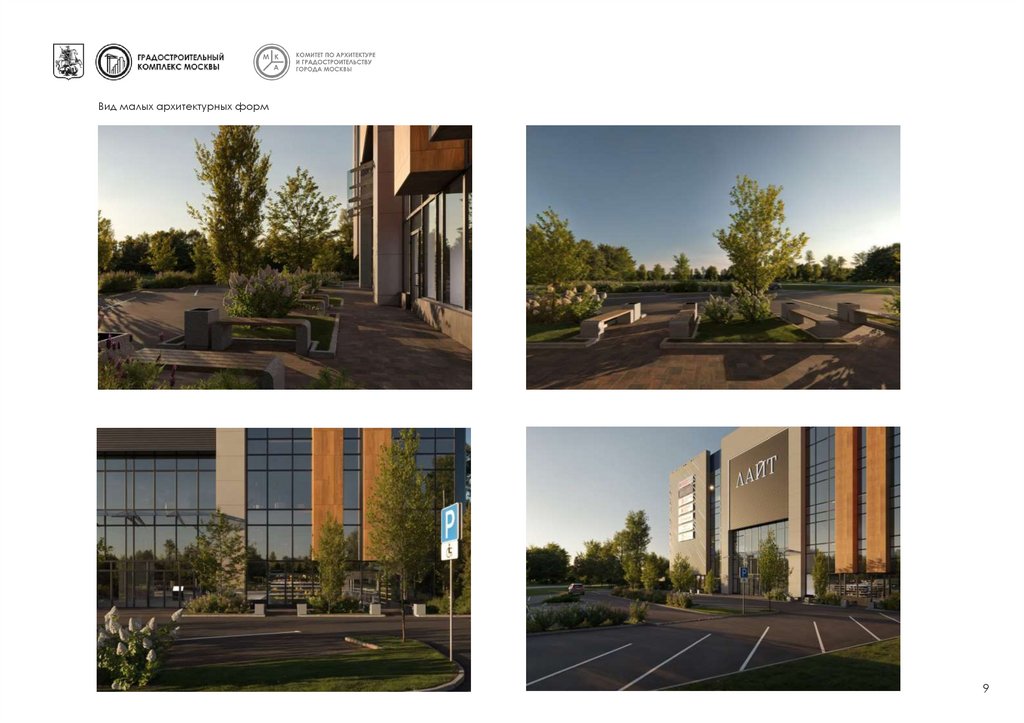

Вид малых архитектурных форм
9

10.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград
Архитектурно-художественное освещение.
10

11.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград

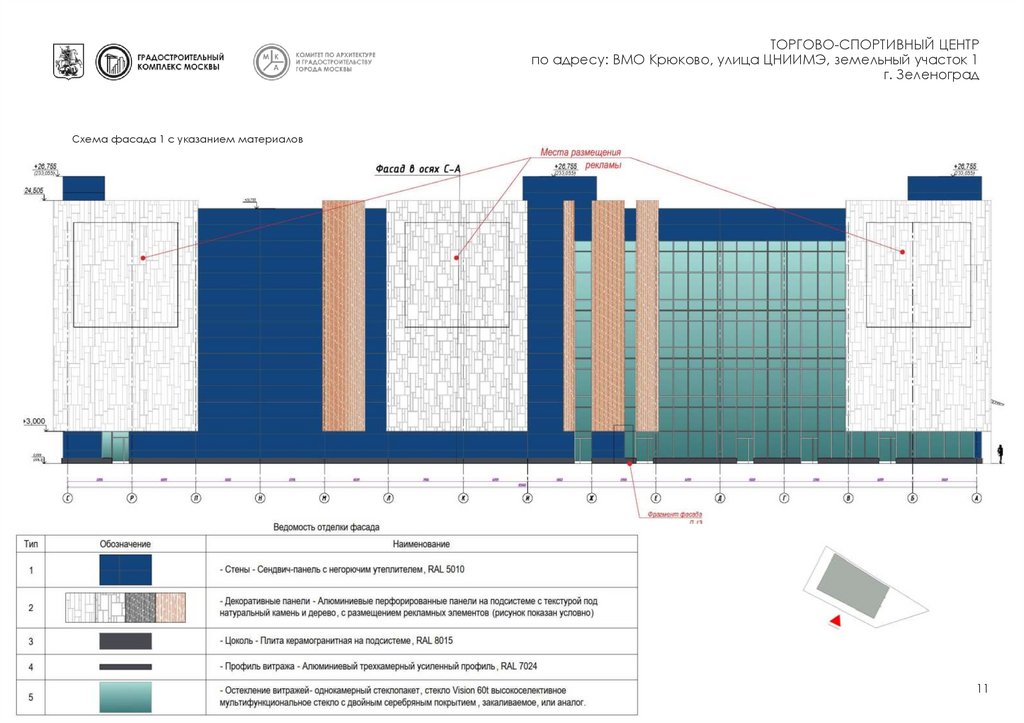

Схема фасада 1 с указанием материалов
11

12.

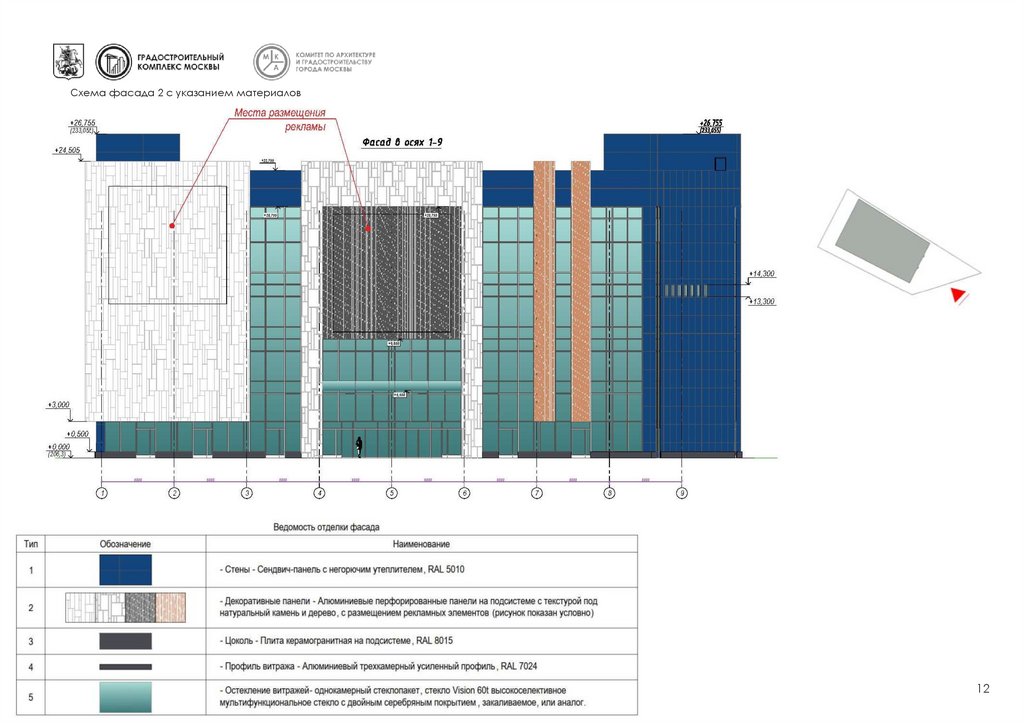

Схема фасада 2 с указанием материалов
12

13.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград

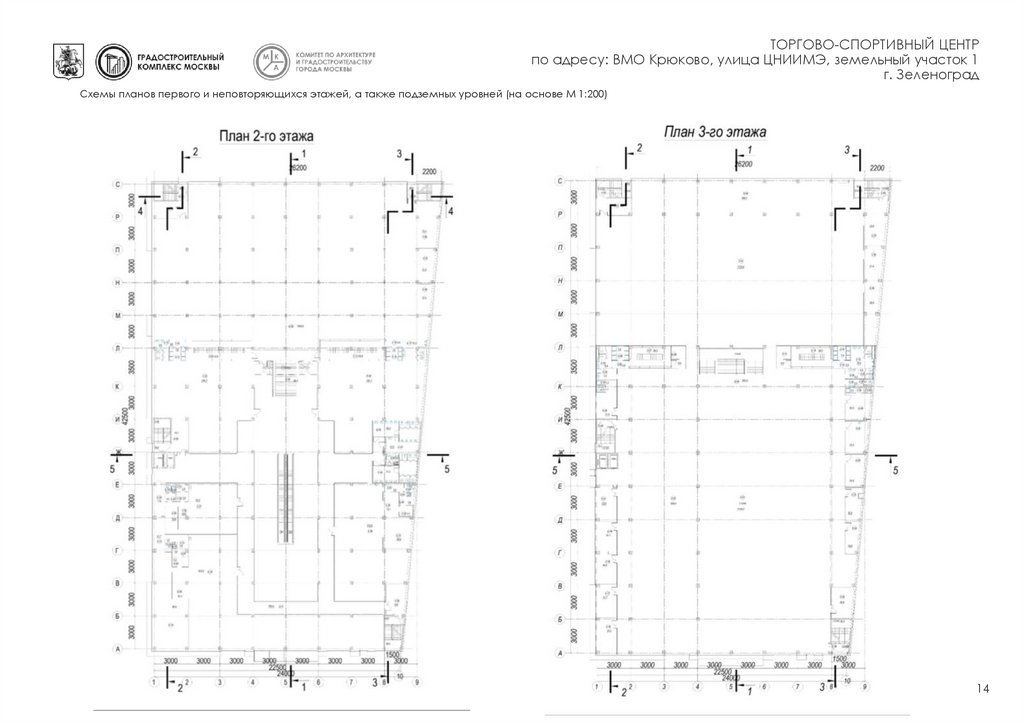

Схемы планов первого и неповторяющихся этажей, а также подземных уровней (на основе М 1:200)
13

14.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград

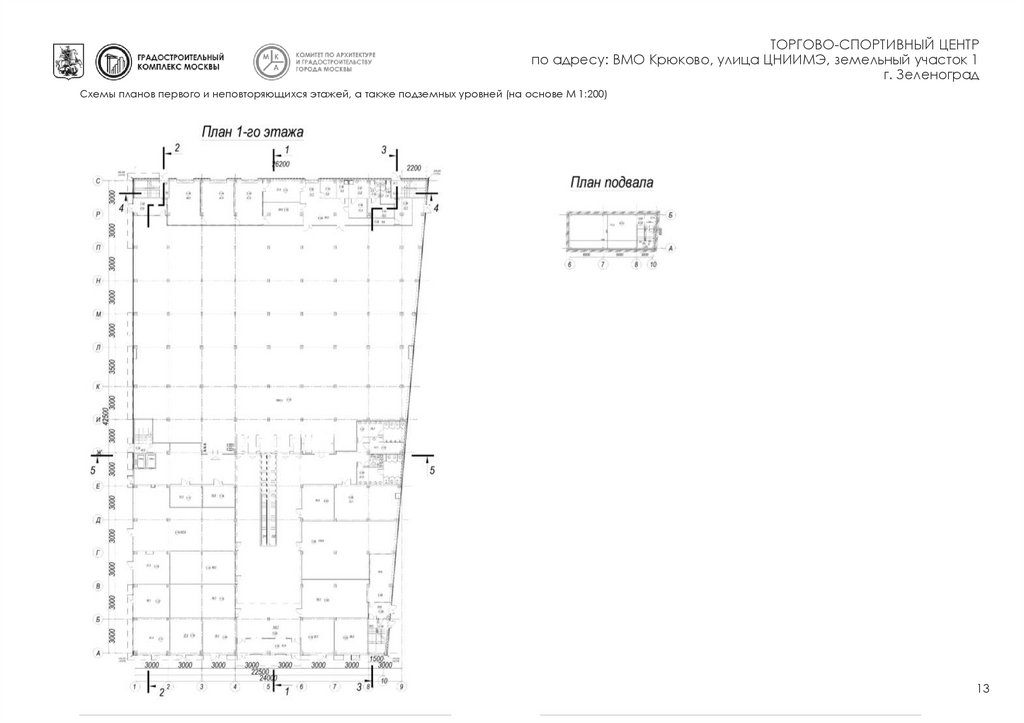

Схемы планов первого и неповторяющихся этажей, а также подземных уровней (на основе М 1:200)
14

15.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград

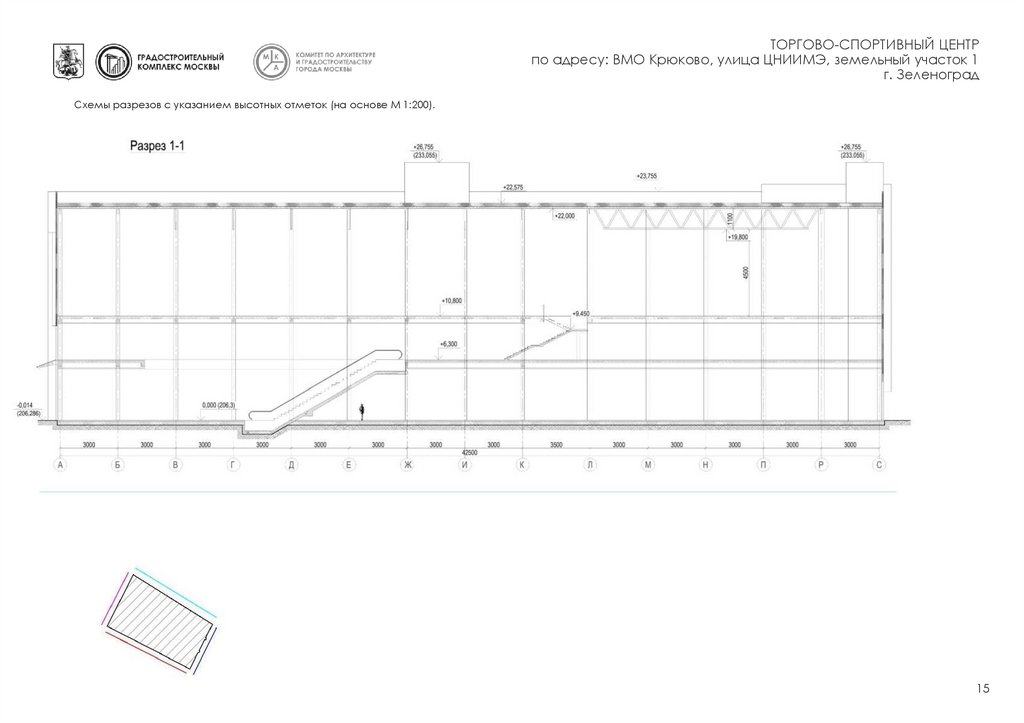

Схемы разрезов с указанием высотных отметок (на основе М 1:200).
15

16.

ТОРГОВО-СПОРТИВНЫЙ ЦЕНТР
по адресу: ВМО Крюково, улица ЦНИИМЭ, земельный участок 1
г. Зеленоград

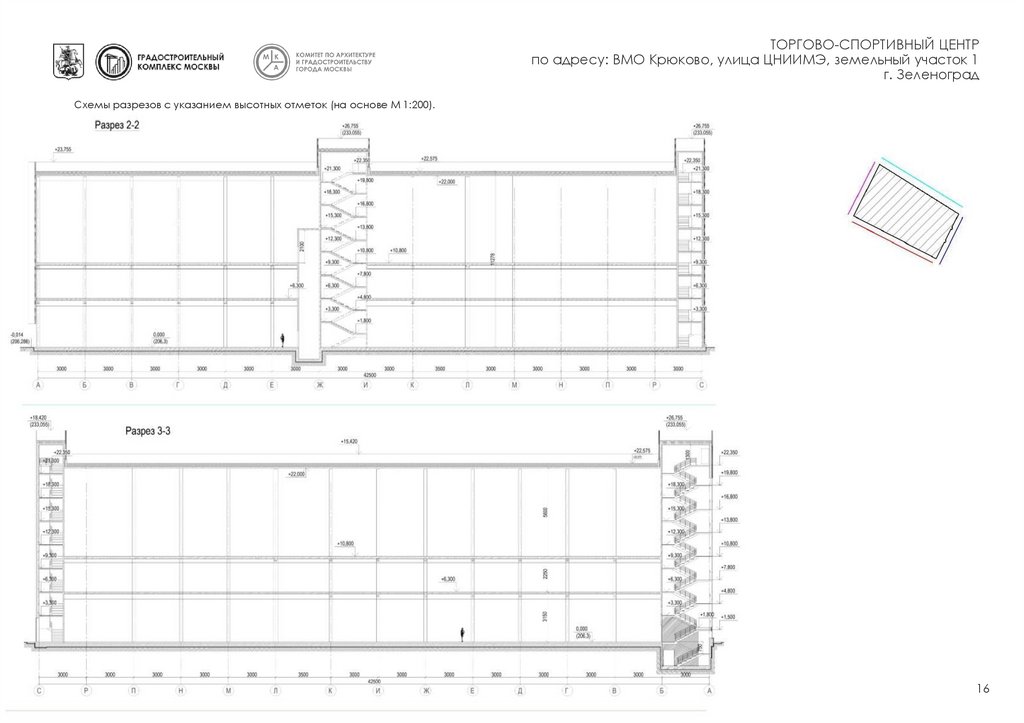

Схемы разрезов с указанием высотных отметок (на основе М 1:200).
16

17.

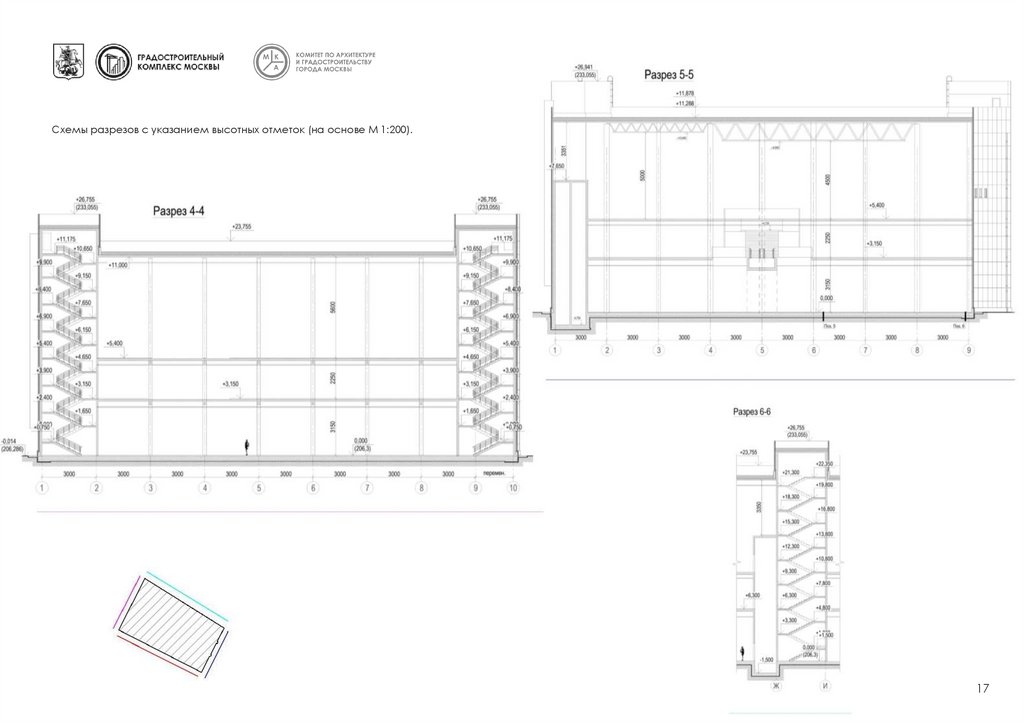

Схемы разрезов с указанием высотных отметок (на основе М 1:200).
17
