Линейные электрические цепи постоянного тока. Раздел 1. Тема 2

1.

Уфимский государственный нефтяной
технологический университет
Кафедра Прикладных и
естественнонаучных наук
Электроснабжение с основами
электротехники (16285)
Электротехника(860)
Раздел 1. Тема 2
Линейные электрические цепи
постоянного тока
Разработал: к.т.н. , доцент Рыжиков О.Л.
Уфа -2022

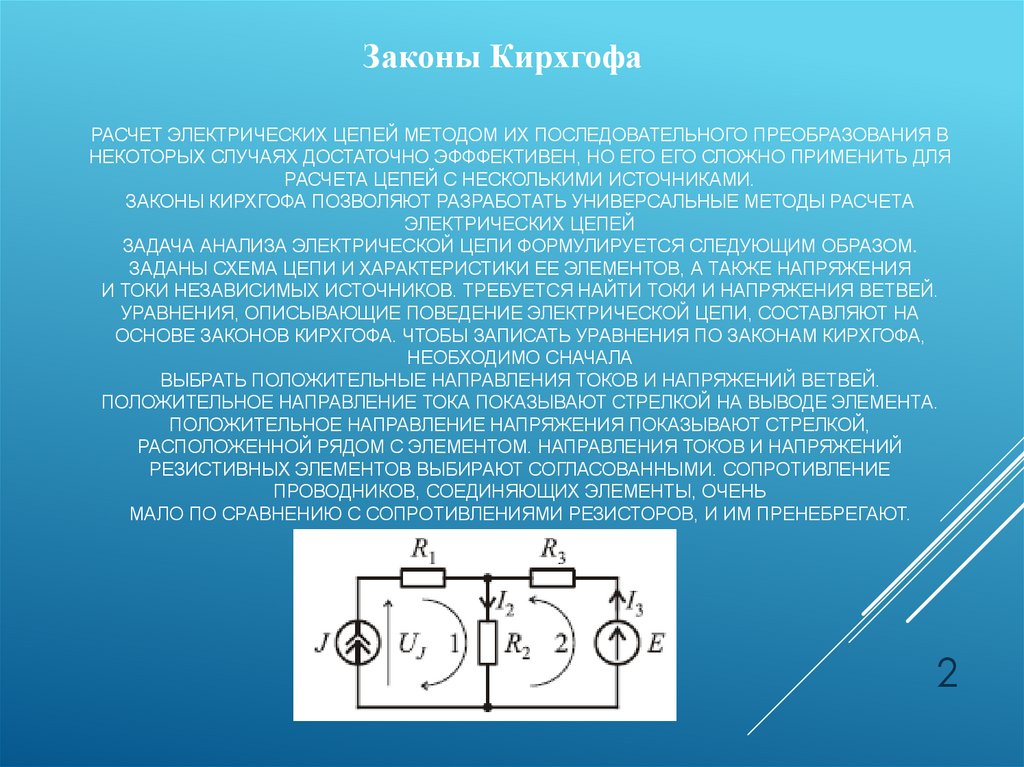

2. Расчет электрических цепей методом их последовательного преобразования в некоторых случаях достаточно эфффективен, но его его

Законы Кирхгофа
РАСЧЕТ ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ МЕТОДОМ ИХ ПОСЛЕДОВАТЕЛЬНОГО ПРЕОБРАЗОВАНИЯ В
НЕКОТОРЫХ СЛУЧАЯХ ДОСТАТОЧНО ЭФФФЕКТИВЕН, НО ЕГО ЕГО СЛОЖНО ПРИМЕНИТЬ ДЛЯ
РАСЧЕТА ЦЕПЕЙ С НЕСКОЛЬКИМИ ИСТОЧНИКАМИ.
ЗАКОНЫ КИРХГОФА ПОЗВОЛЯЮТ РАЗРАБОТАТЬ УНИВЕРСАЛЬНЫЕ МЕТОДЫ РАСЧЕТА
ЭЛЕКТРИЧЕСКИХ ЦЕПЕЙ
ЗАДАЧА АНАЛИЗА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ФОРМУЛИРУЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ.
ЗАДАНЫ СХЕМА ЦЕПИ И ХАРАКТЕРИСТИКИ ЕЕ ЭЛЕМЕНТОВ, А ТАКЖЕ НАПРЯЖЕНИЯ
И ТОКИ НЕЗАВИСИМЫХ ИСТОЧНИКОВ. ТРЕБУЕТСЯ НАЙТИ ТОКИ И НАПРЯЖЕНИЯ ВЕТВЕЙ.
УРАВНЕНИЯ, ОПИСЫВАЮЩИЕ ПОВЕДЕНИЕ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ, СОСТАВЛЯЮТ НА
ОСНОВЕ ЗАКОНОВ КИРХГОФА. ЧТОБЫ ЗАПИСАТЬ УРАВНЕНИЯ ПО ЗАКОНАМ КИРХГОФА,
НЕОБХОДИМО СНАЧАЛА
ВЫБРАТЬ ПОЛОЖИТЕЛЬНЫЕ НАПРАВЛЕНИЯ ТОКОВ И НАПРЯЖЕНИЙ ВЕТВЕЙ.
ПОЛОЖИТЕЛЬНОЕ НАПРАВЛЕНИЕ ТОКА ПОКАЗЫВАЮТ СТРЕЛКОЙ НА ВЫВОДЕ ЭЛЕМЕНТА.
ПОЛОЖИТЕЛЬНОЕ НАПРАВЛЕНИЕ НАПРЯЖЕНИЯ ПОКАЗЫВАЮТ СТРЕЛКОЙ,
РАСПОЛОЖЕННОЙ РЯДОМ С ЭЛЕМЕНТОМ. НАПРАВЛЕНИЯ ТОКОВ И НАПРЯЖЕНИЙ
РЕЗИСТИВНЫХ ЭЛЕМЕНТОВ ВЫБИРАЮТ СОГЛАСОВАННЫМИ. СОПРОТИВЛЕНИЕ
ПРОВОДНИКОВ, СОЕДИНЯЮЩИХ ЭЛЕМЕНТЫ, ОЧЕНЬ
МАЛО ПО СРАВНЕНИЮ С СОПРОТИВЛЕНИЯМИ РЕЗИСТОРОВ, И ИМ ПРЕНЕБРЕГАЮТ.
2

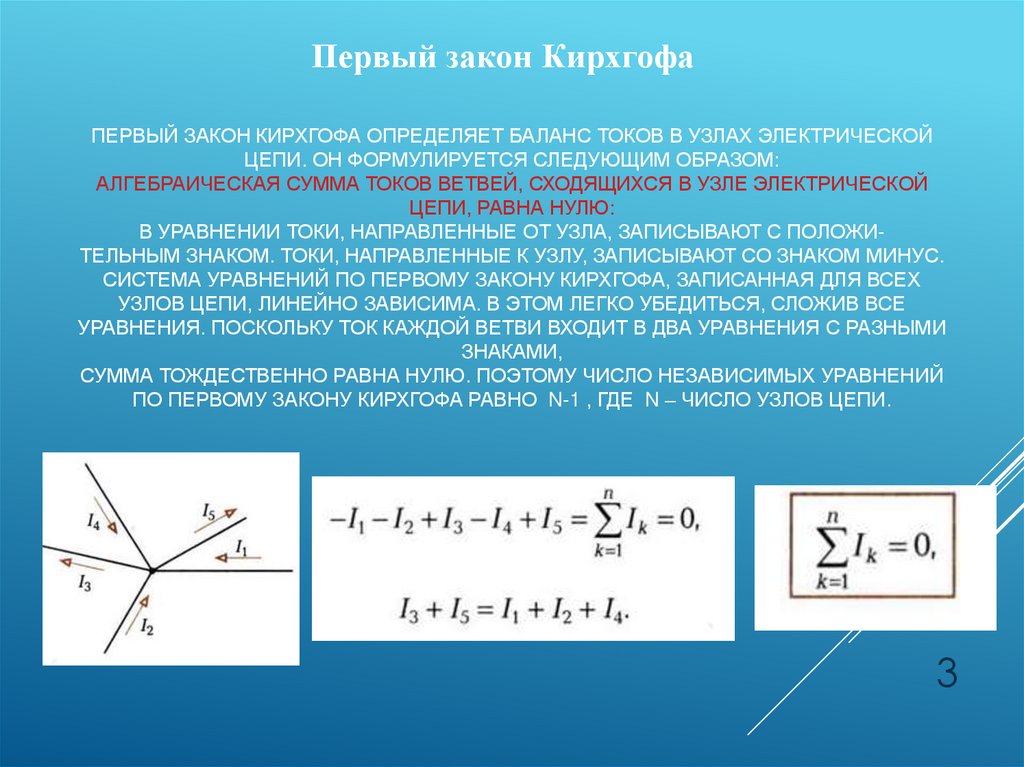

3. Первый закон Кирхгофа определяет баланс токов в узлах электрической цепи. Он формулируется следующим образом: Алгебраическая

Первый закон Кирхгофа
ПЕРВЫЙ ЗАКОН КИРХГОФА ОПРЕДЕЛЯЕТ БАЛАНС ТОКОВ В УЗЛАХ ЭЛЕКТРИЧЕСКОЙ
ЦЕПИ. ОН ФОРМУЛИРУЕТСЯ СЛЕДУЮЩИМ ОБРАЗОМ:
АЛГЕБРАИЧЕСКАЯ СУММА ТОКОВ ВЕТВЕЙ, СХОДЯЩИХСЯ В УЗЛЕ ЭЛЕКТРИЧЕСКОЙ
ЦЕПИ, РАВНА НУЛЮ:
В УРАВНЕНИИ ТОКИ, НАПРАВЛЕННЫЕ ОТ УЗЛА, ЗАПИСЫВАЮТ С ПОЛОЖИТЕЛЬНЫМ ЗНАКОМ. ТОКИ, НАПРАВЛЕННЫЕ К УЗЛУ, ЗАПИСЫВАЮТ СО ЗНАКОМ МИНУС.
СИСТЕМА УРАВНЕНИЙ ПО ПЕРВОМУ ЗАКОНУ КИРХГОФА, ЗАПИСАННАЯ ДЛЯ ВСЕХ
УЗЛОВ ЦЕПИ, ЛИНЕЙНО ЗАВИСИМА. В ЭТОМ ЛЕГКО УБЕДИТЬСЯ, СЛОЖИВ ВСЕ
УРАВНЕНИЯ. ПОСКОЛЬКУ ТОК КАЖДОЙ ВЕТВИ ВХОДИТ В ДВА УРАВНЕНИЯ С РАЗНЫМИ
ЗНАКАМИ,
СУММА ТОЖДЕСТВЕННО РАВНА НУЛЮ. ПОЭТОМУ ЧИСЛО НЕЗАВИСИМЫХ УРАВНЕНИЙ
ПО ПЕРВОМУ ЗАКОНУ КИРХГОФА РАВНО N-1 , ГДЕ N – ЧИСЛО УЗЛОВ ЦЕПИ.
3

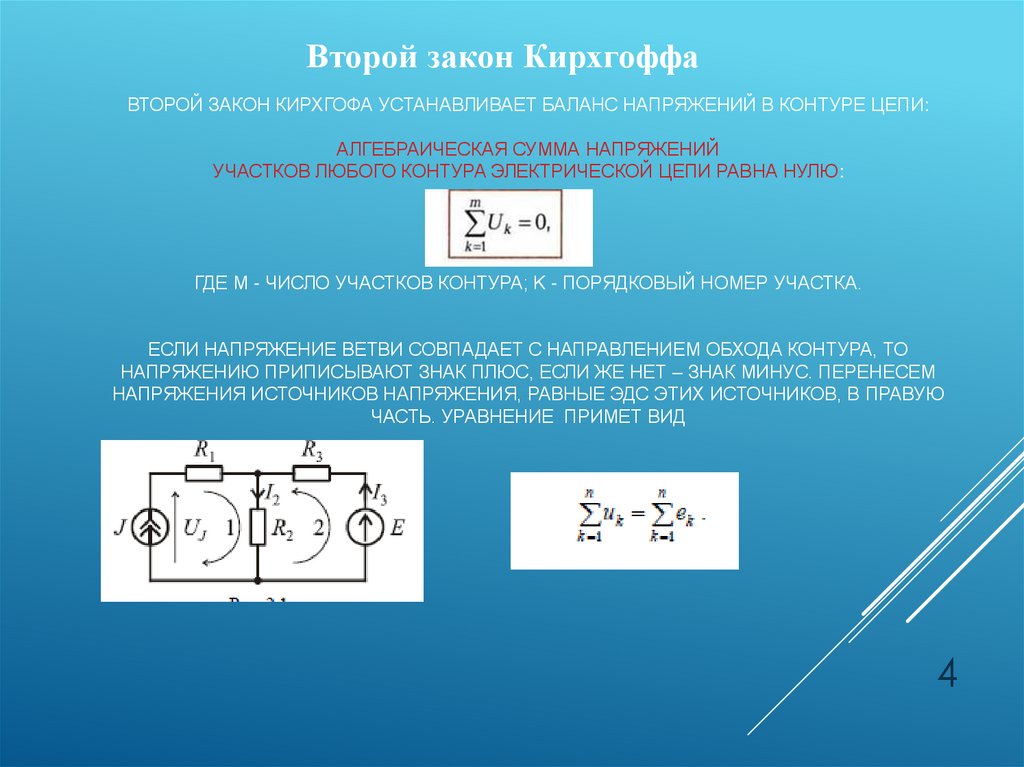

4. Второй закон Кирхгофа устанавливает баланс напряжений в контуре цепи: Алгебраическая сумма напряжений участков любого контура

Второй закон Кирхгоффа
ВТОРОЙ ЗАКОН КИРХГОФА УСТАНАВЛИВАЕТ БАЛАНС НАПРЯЖЕНИЙ В КОНТУРЕ ЦЕПИ:
АЛГЕБРАИЧЕСКАЯ СУММА НАПРЯЖЕНИЙ
УЧАСТКОВ ЛЮБОГО КОНТУРА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ РАВНА НУЛЮ:
ГДЕ М - ЧИСЛО УЧАСТКОВ КОНТУРА; K - ПОРЯДКОВЫЙ НОМЕР УЧАСТКА.
ЕСЛИ НАПРЯЖЕНИЕ ВЕТВИ СОВПАДАЕТ С НАПРАВЛЕНИЕМ ОБХОДА КОНТУРА, ТО
НАПРЯЖЕНИЮ ПРИПИСЫВАЮТ ЗНАК ПЛЮС, ЕСЛИ ЖЕ НЕТ – ЗНАК МИНУС. ПЕРЕНЕСЕМ
НАПРЯЖЕНИЯ ИСТОЧНИКОВ НАПРЯЖЕНИЯ, РАВНЫЕ ЭДС ЭТИХ ИСТОЧНИКОВ, В ПРАВУЮ
ЧАСТЬ. УРАВНЕНИЕ ПРИМЕТ ВИД
4

5.

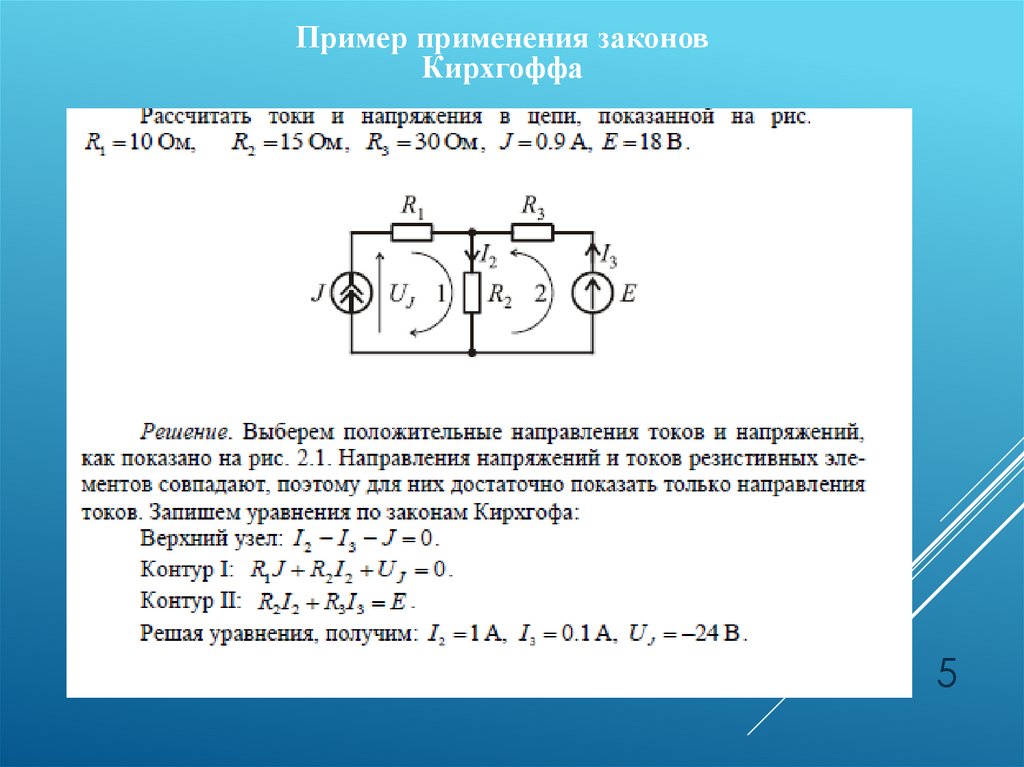

Пример применения законов
Кирхгоффа
5

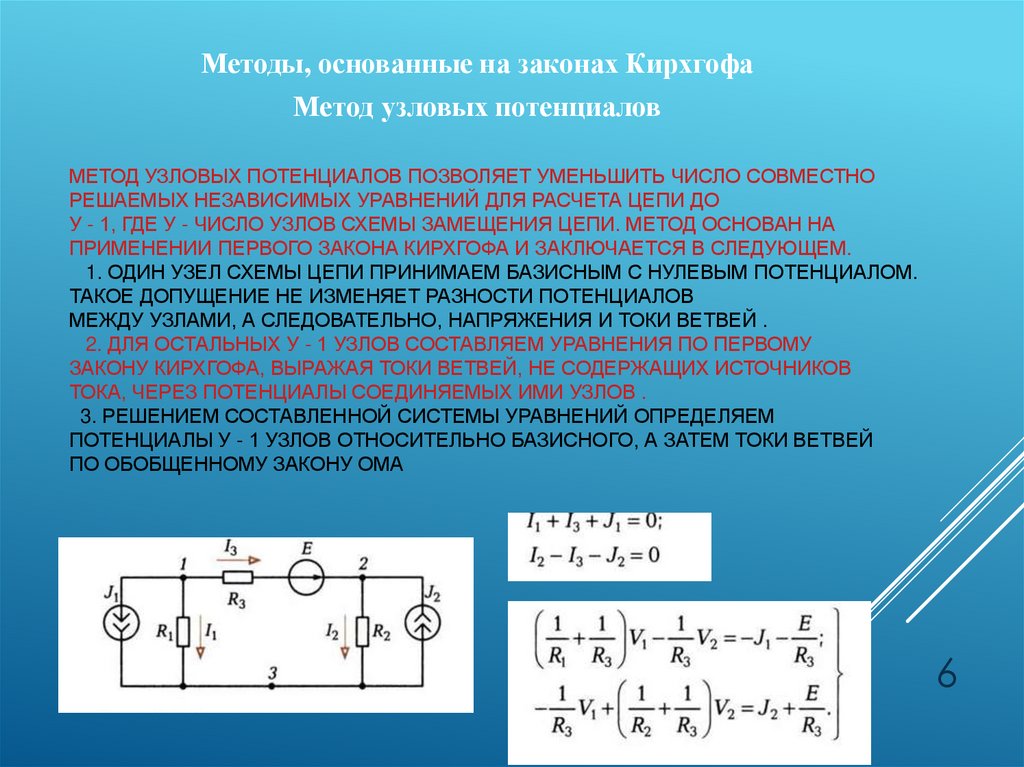

6. Метод узловых потенциалов позволяет уменьшить число совместно решаемых независимых уравнений для расчета цепи до У - 1, где У -

Методы, основанные на законах Кирхгофа
Метод узловых потенциалов
МЕТОД УЗЛОВЫХ ПОТЕНЦИАЛОВ ПОЗВОЛЯЕТ УМЕНЬШИТЬ ЧИСЛО СОВМЕСТНО
РЕШАЕМЫХ НЕЗАВИСИМЫХ УРАВНЕНИЙ ДЛЯ РАСЧЕТА ЦЕПИ ДО
У - 1, ГДЕ У - ЧИСЛО УЗЛОВ СХЕМЫ ЗАМЕЩЕНИЯ ЦЕПИ. МЕТОД ОСНОВАН НА
ПРИМЕНЕНИИ ПЕРВОГО ЗАКОНА КИРХГОФА И ЗАКЛЮЧАЕТСЯ В СЛЕДУЮЩЕМ.
1. ОДИН УЗЕЛ СХЕМЫ ЦЕПИ ПРИНИМАЕМ БАЗИСНЫМ С НУЛЕВЫМ ПОТЕНЦИАЛОМ.
ТАКОЕ ДОПУЩЕНИЕ НЕ ИЗМЕНЯЕТ РАЗНОСТИ ПОТЕНЦИАЛОВ
МЕЖДУ УЗЛАМИ, А СЛЕДОВАТЕЛЬНО, НАПРЯЖЕНИЯ И ТОКИ ВЕТВЕЙ .
2. ДЛЯ ОСТАЛЬНЫХ У - 1 УЗЛОВ СОСТАВЛЯЕМ УРАВНЕНИЯ ПО ПЕРВОМУ
ЗАКОНУ КИРХГОФА, ВЫРАЖАЯ ТОКИ ВЕТВЕЙ, НЕ СОДЕРЖАЩИХ ИСТОЧНИКОВ
ТОКА, ЧЕРЕЗ ПОТЕНЦИАЛЫ СОЕДИНЯЕМЫХ ИМИ УЗЛОВ .
3. РЕШЕНИЕМ СОСТАВЛЕННОЙ СИСТЕМЫ УРАВНЕНИЙ ОПРЕДЕЛЯЕМ
ПОТЕНЦИАЛЫ У - 1 УЗЛОВ ОТНОСИТЕЛЬНО БАЗИСНОГО, А ЗАТЕМ ТОКИ ВЕТВЕЙ
ПО ОБОБЩЕННОМУ ЗАКОНУ ОМА
6

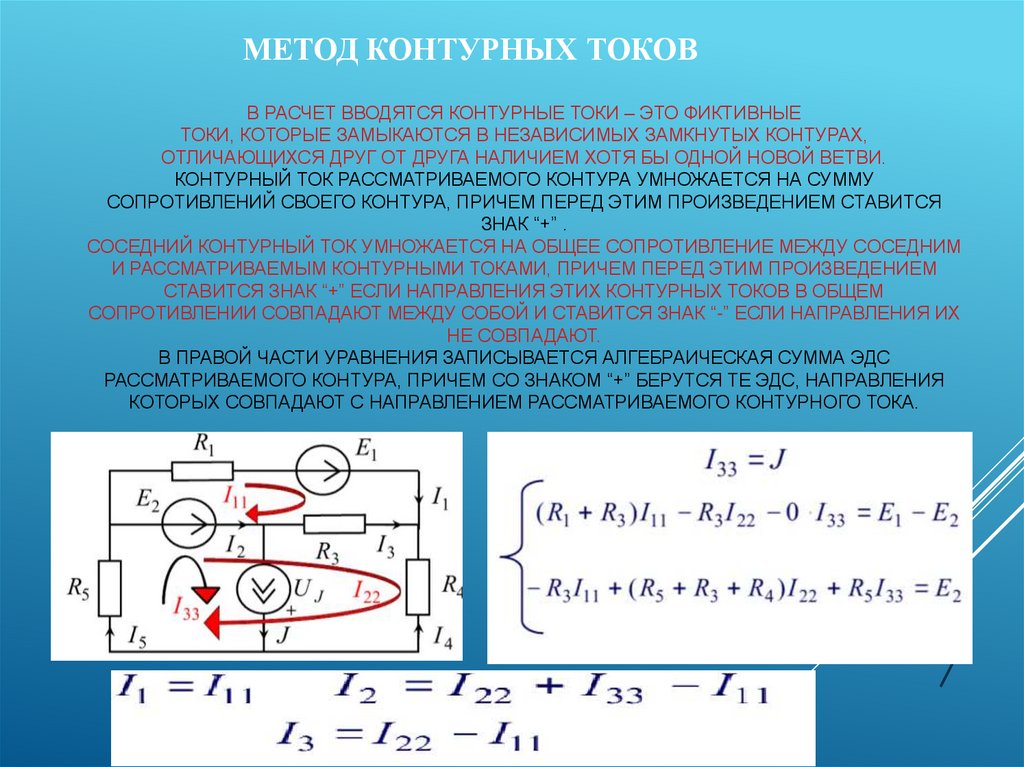

7. В расчет вводятся контурные токи – это фиктивные токи, которые замыкаются в независимых замкнутых контурах, отличающихся друг

МЕТОД КОНТУРНЫХ ТОКОВ
В РАСЧЕТ ВВОДЯТСЯ КОНТУРНЫЕ ТОКИ – ЭТО ФИКТИВНЫЕ
ТОКИ, КОТОРЫЕ ЗАМЫКАЮТСЯ В НЕЗАВИСИМЫХ ЗАМКНУТЫХ КОНТУРАХ,
ОТЛИЧАЮЩИХСЯ ДРУГ ОТ ДРУГА НАЛИЧИЕМ ХОТЯ БЫ ОДНОЙ НОВОЙ ВЕТВИ.
КОНТУРНЫЙ ТОК РАССМАТРИВАЕМОГО КОНТУРА УМНОЖАЕТСЯ НА СУММУ
СОПРОТИВЛЕНИЙ СВОЕГО КОНТУРА, ПРИЧЕМ ПЕРЕД ЭТИМ ПРОИЗВЕДЕНИЕМ СТАВИТСЯ
ЗНАК “+” .
СОСЕДНИЙ КОНТУРНЫЙ ТОК УМНОЖАЕТСЯ НА ОБЩЕЕ СОПРОТИВЛЕНИЕ МЕЖДУ СОСЕДНИМ
И РАССМАТРИВАЕМЫМ КОНТУРНЫМИ ТОКАМИ, ПРИЧЕМ ПЕРЕД ЭТИМ ПРОИЗВЕДЕНИЕМ
СТАВИТСЯ ЗНАК “+” ЕСЛИ НАПРАВЛЕНИЯ ЭТИХ КОНТУРНЫХ ТОКОВ В ОБЩЕМ
СОПРОТИВЛЕНИИ СОВПАДАЮТ МЕЖДУ СОБОЙ И СТАВИТСЯ ЗНАК “-” ЕСЛИ НАПРАВЛЕНИЯ ИХ
НЕ СОВПАДАЮТ.
В ПРАВОЙ ЧАСТИ УРАВНЕНИЯ ЗАПИСЫВАЕТСЯ АЛГЕБРАИЧЕСКАЯ СУММА ЭДС
РАССМАТРИВАЕМОГО КОНТУРА, ПРИЧЕМ СО ЗНАКОМ “+” БЕРУТСЯ ТЕ ЭДС, НАПРАВЛЕНИЯ
КОТОРЫХ СОВПАДАЮТ С НАПРАВЛЕНИЕМ РАССМАТРИВАЕМОГО КОНТУРНОГО ТОКА.
7

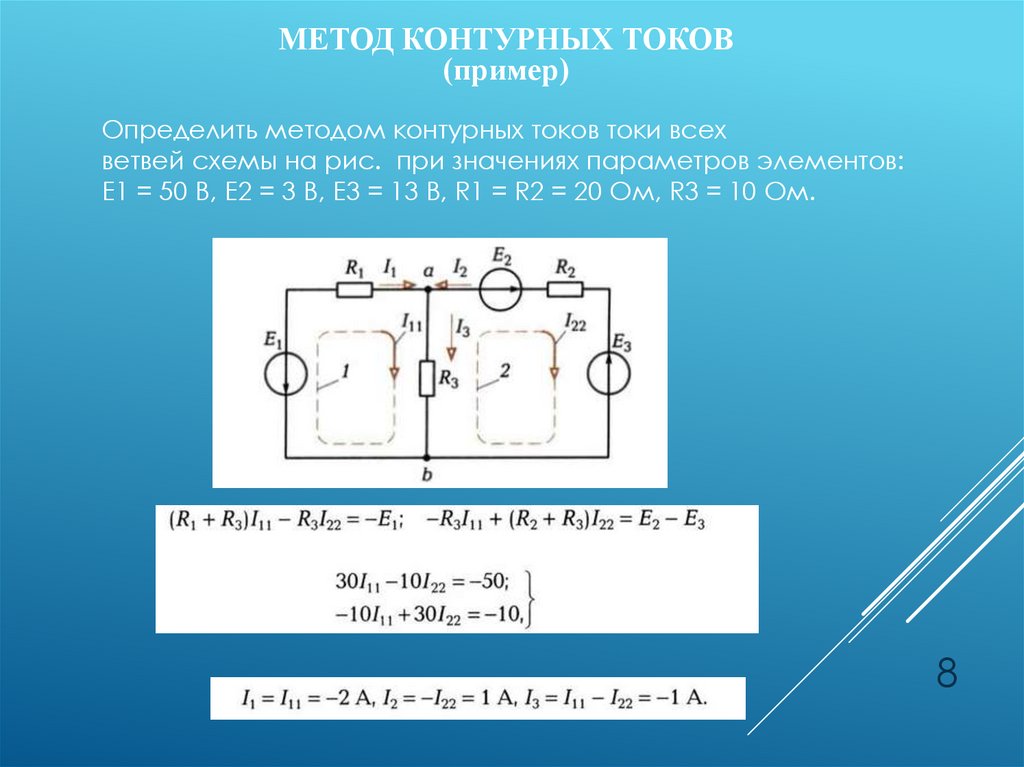

8.

МЕТОД КОНТУРНЫХ ТОКОВ
(пример)
Определить методом контурных токов токи всех
ветвей схемы на рис. при значениях параметров элементов:
Е1 = 50 В, Е2 = 3 В, Е3 = 13 В, R1 = R2 = 20 Ом, R3 = 10 Ом.
8

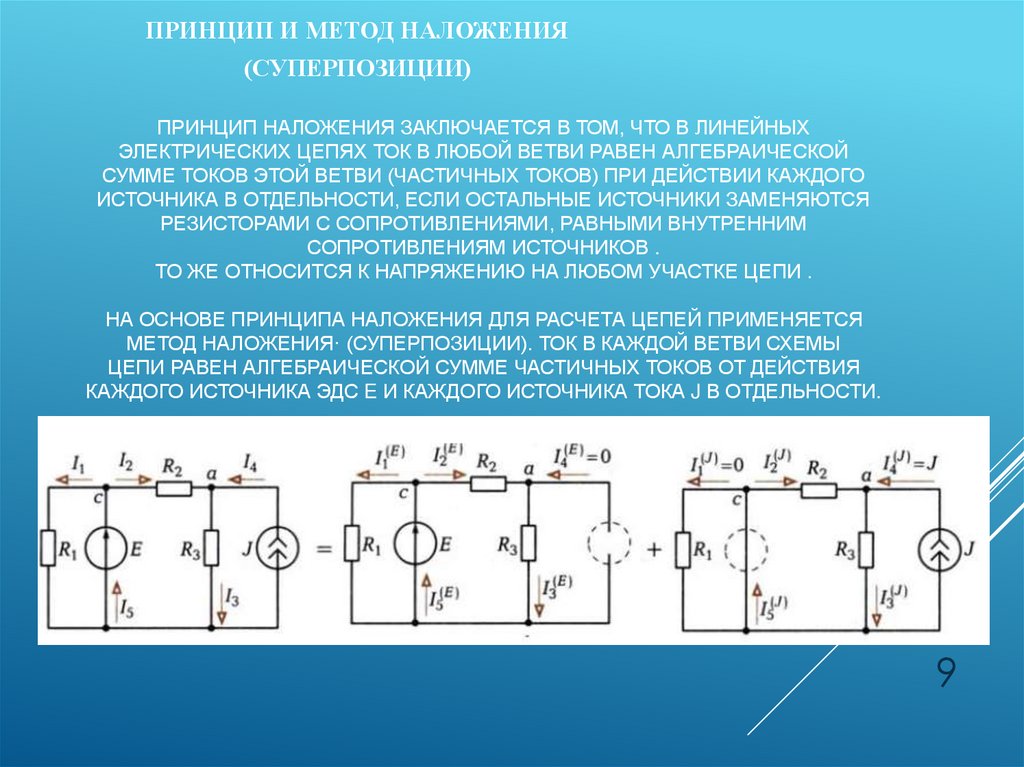

9. Принцип наложения заключается в том, что в линейных электрических цепях ток в любой ветви равен алгебраической сумме токов этой

ПРИНЦИП И МЕТОД НАЛОЖЕНИЯ
(СУПЕРПОЗИЦИИ)
ПРИНЦИП НАЛОЖЕНИЯ ЗАКЛЮЧАЕТСЯ В ТОМ, ЧТО В ЛИНЕЙНЫХ
ЭЛЕКТРИЧЕСКИХ ЦЕПЯХ ТОК В ЛЮБОЙ ВЕТВИ РАВЕН АЛГЕБРАИЧЕСКОЙ
СУММЕ ТОКОВ ЭТОЙ ВЕТВИ (ЧАСТИЧНЫХ ТОКОВ) ПРИ ДЕЙСТВИИ КАЖДОГО
ИСТОЧНИКА В ОТДЕЛЬНОСТИ, ЕСЛИ ОСТАЛЬНЫЕ ИСТОЧНИКИ ЗАМЕНЯЮТСЯ
РЕЗИСТОРАМИ С СОПРОТИВЛЕНИЯМИ, РАВНЫМИ ВНУТРЕННИМ
СОПРОТИВЛЕНИЯМ ИСТОЧНИКОВ .
ТО ЖЕ ОТНОСИТСЯ К НАПРЯЖЕНИЮ НА ЛЮБОМ УЧАСТКЕ ЦЕПИ .
НА ОСНОВЕ ПРИНЦИПА НАЛОЖЕНИЯ ДЛЯ РАСЧЕТА ЦЕПЕЙ ПРИМЕНЯЕТСЯ
МЕТОД НАЛОЖЕНИЯ· (СУПЕРПОЗИЦИИ). ТОК В КАЖДОЙ ВЕТВИ СХЕМЫ
ЦЕПИ РАВЕН АЛГЕБРАИЧЕСКОЙ СУММЕ ЧАСТИЧНЫХ ТОКОВ ОТ ДЕЙСТВИЯ
КАЖДОГО ИСТОЧНИКА ЭДС E И КАЖДОГО ИСТОЧНИКА ТОКА J В ОТДЕЛЬНОСТИ.
9

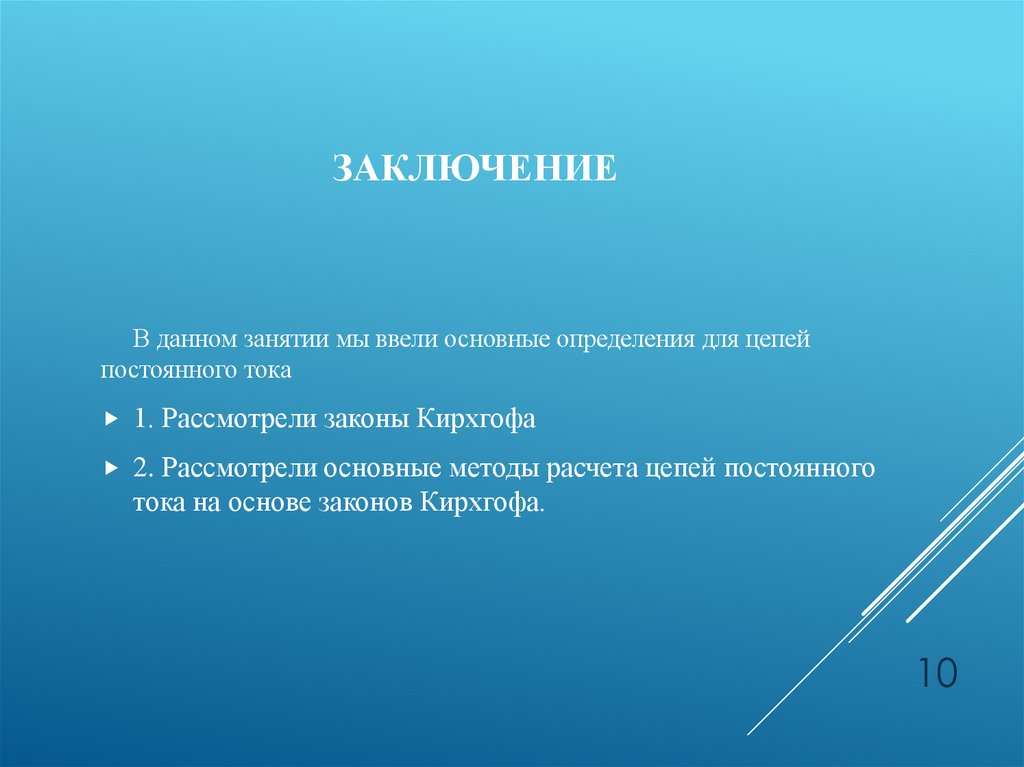

10. Заключение

ЗАКЛЮЧЕНИЕ
В данном занятии мы ввели основные определения для цепей
постоянного тока
1. Рассмотрели законы Кирхгофа
2. Рассмотрели основные методы расчета цепей постоянного
тока на основе законов Кирхгофа.
10
