лекц 15 нераз балка

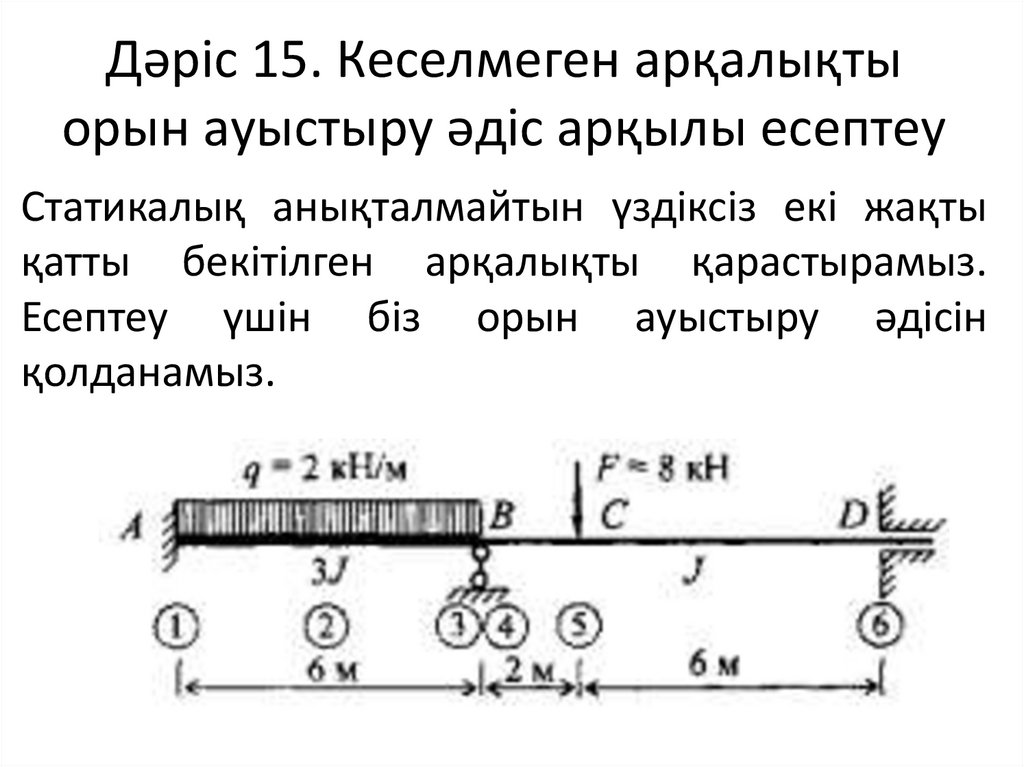

1. Дәріс 15. Кеселмеген арқалықты орын ауыстыру әдіс арқылы есептеу

Статикалық анықталмайтын үздіксіз екі жақты
қатты бекітілген арқалықты қарастырамыз.
Есептеу үшін біз орын ауыстыру әдісін
қолданамыз.

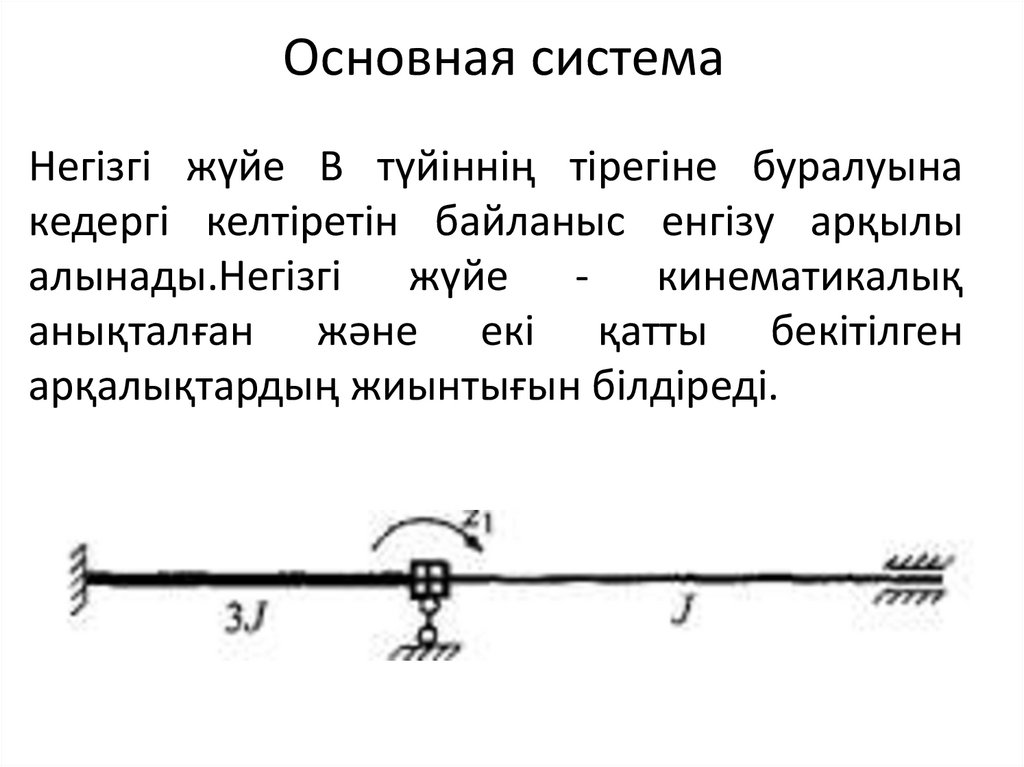

2. Основная система

Негізгі жүйе В түйіннің тірегіне буралуына
кедергі келтіретін байланыс енгізу арқылы
алынады.Негізгі жүйе - кинематикалық
анықталған және екі қатты бекітілген
арқалықтардың жиынтығын білдіреді.

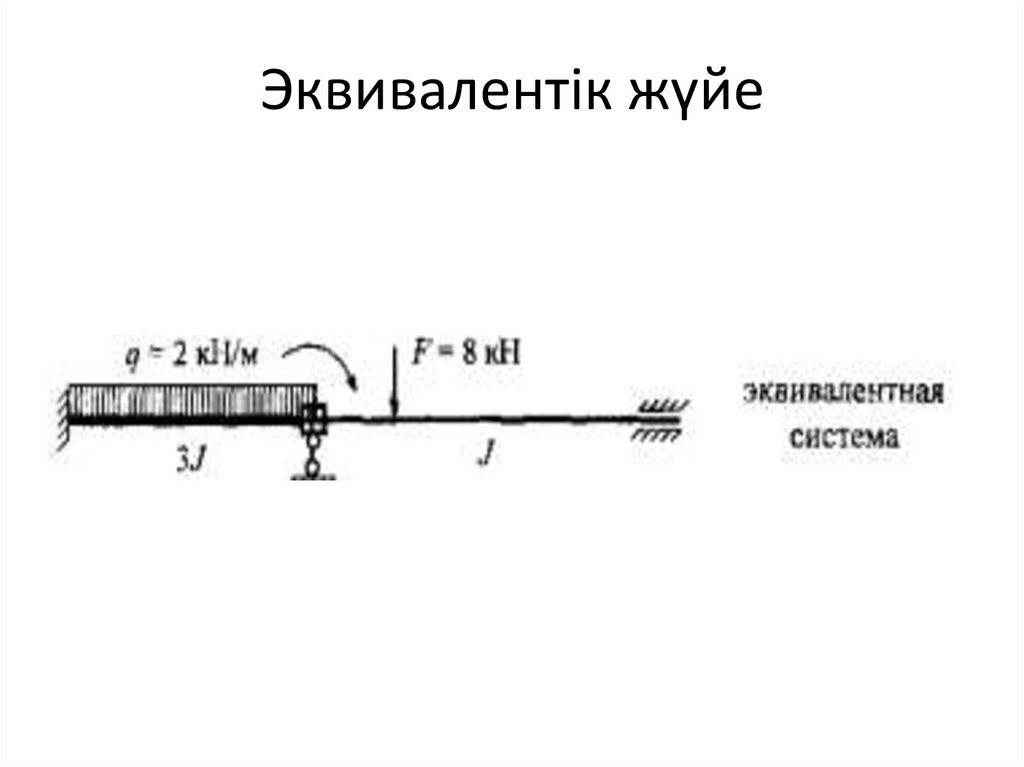

3. Эквивалентік жүйе

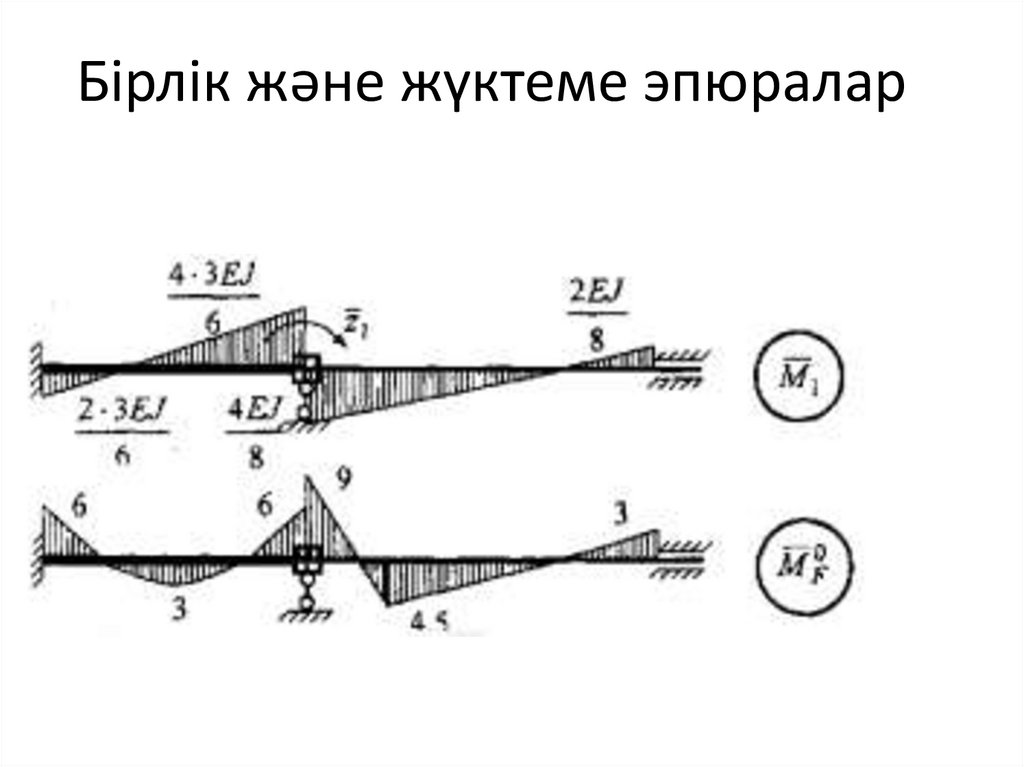

4. Бірлік және жүктеме эпюралар

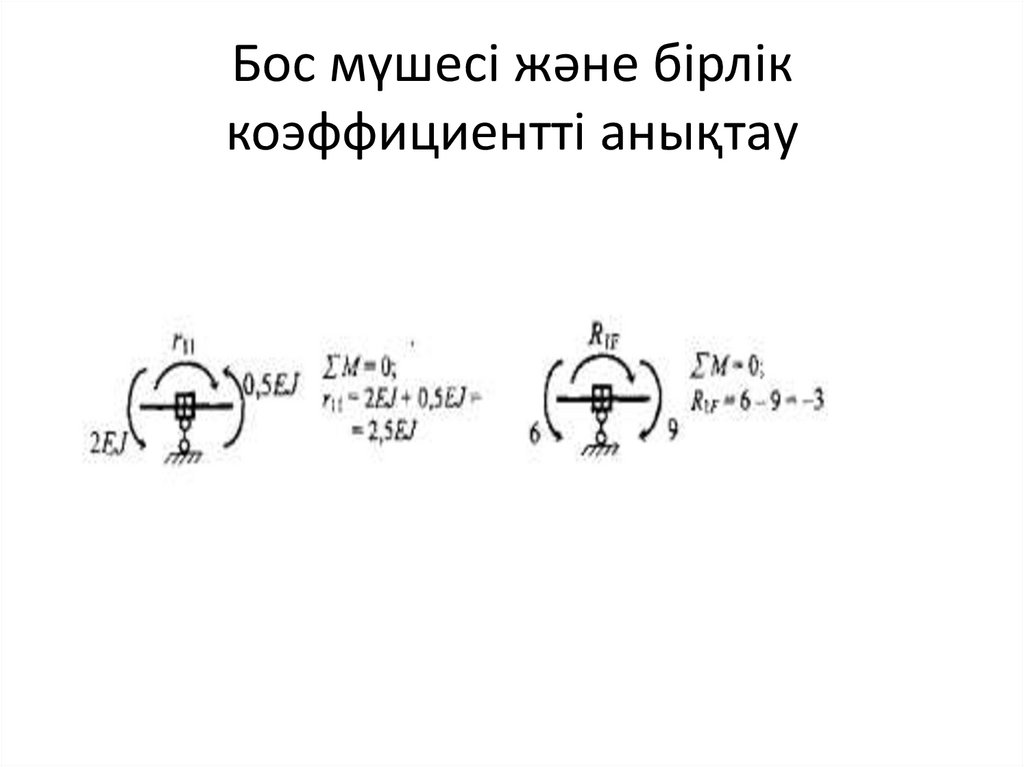

5. Бос мүшесі және бірлік коэффициентті анықтау

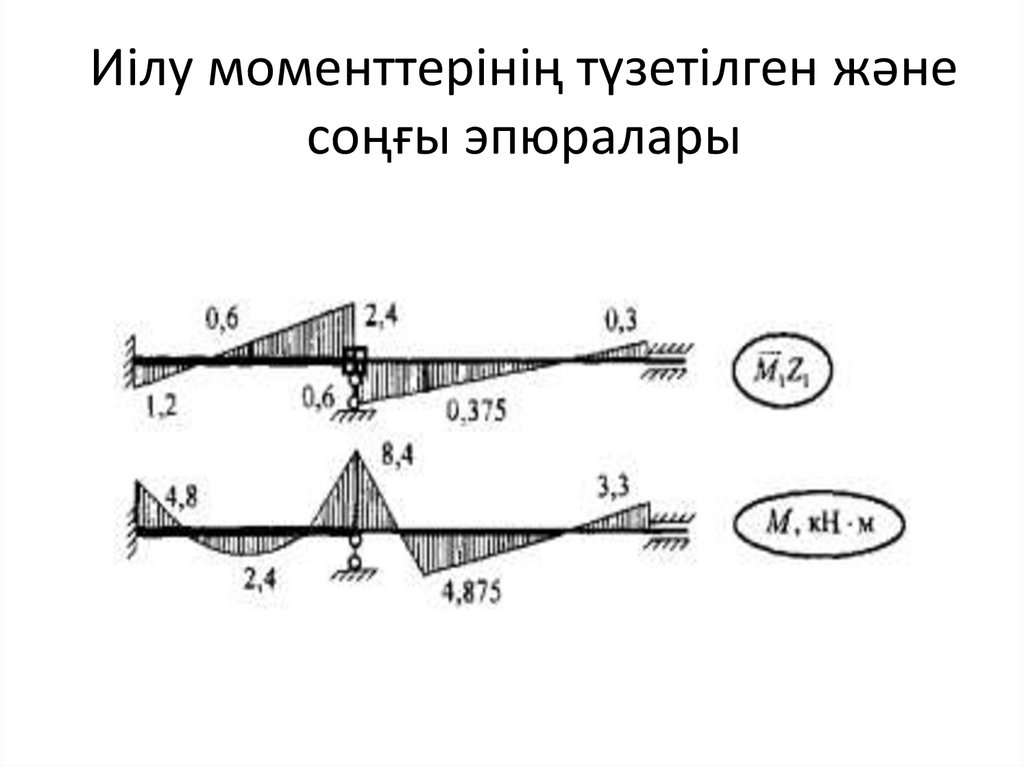

6. Иілу моменттерінің түзетілген және соңғы эпюралары

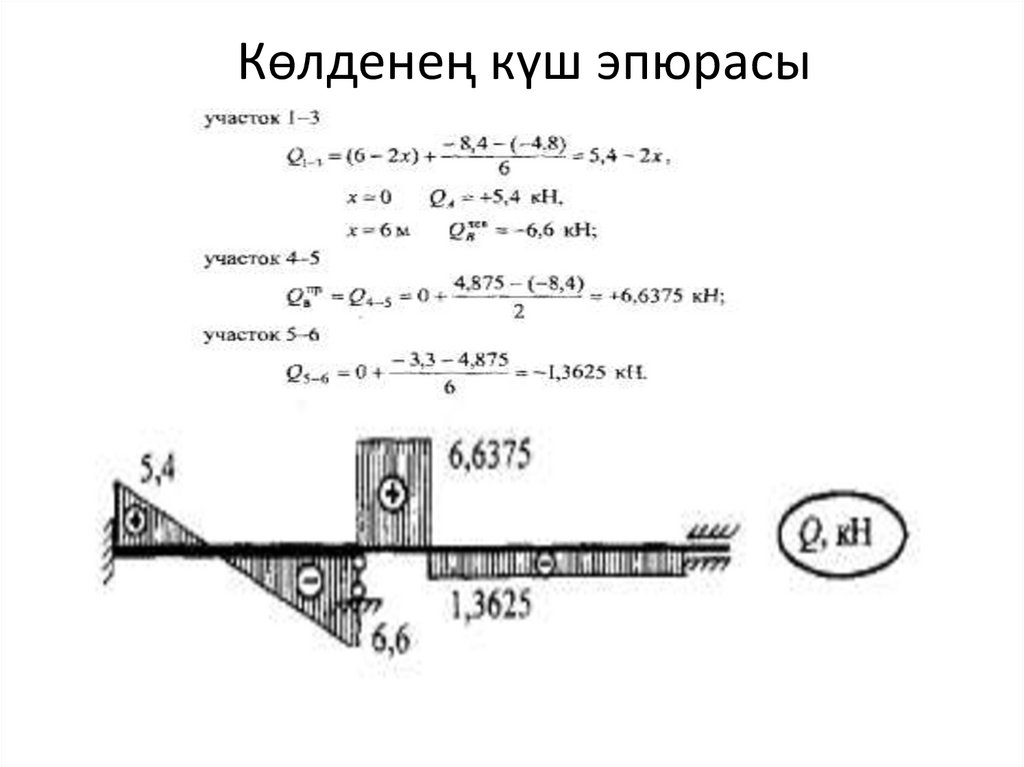

7. Көлденең күш эпюрасы

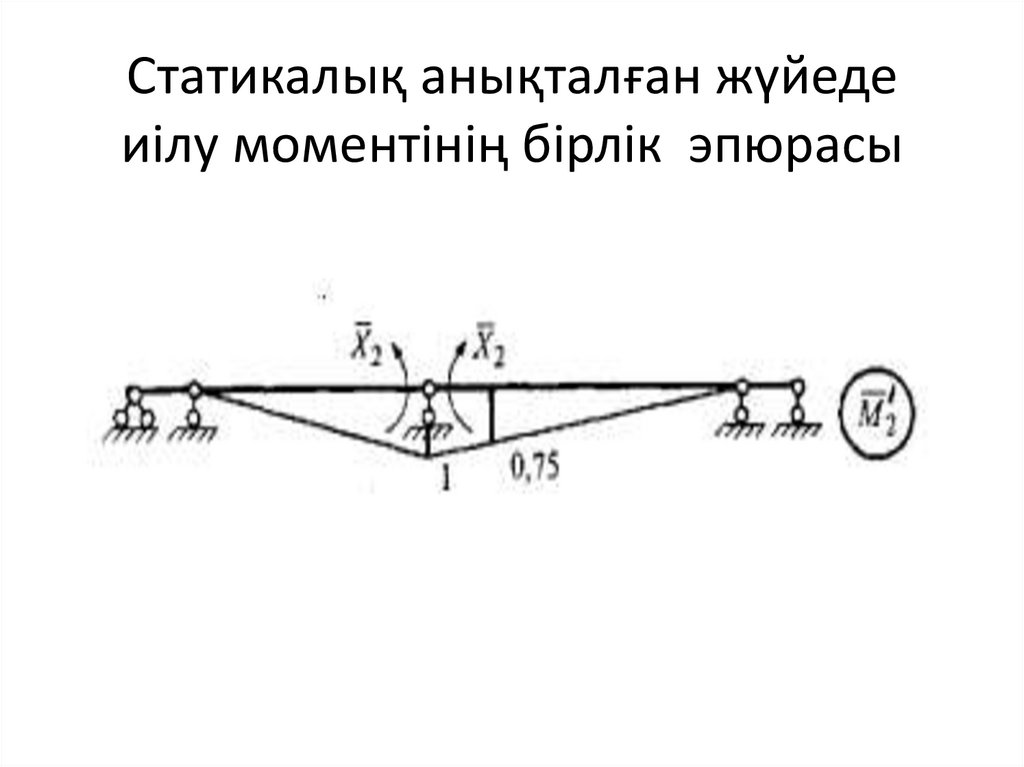

8. Статикалық анықталған жүйеде иілу моментінің бірлік эпюрасы

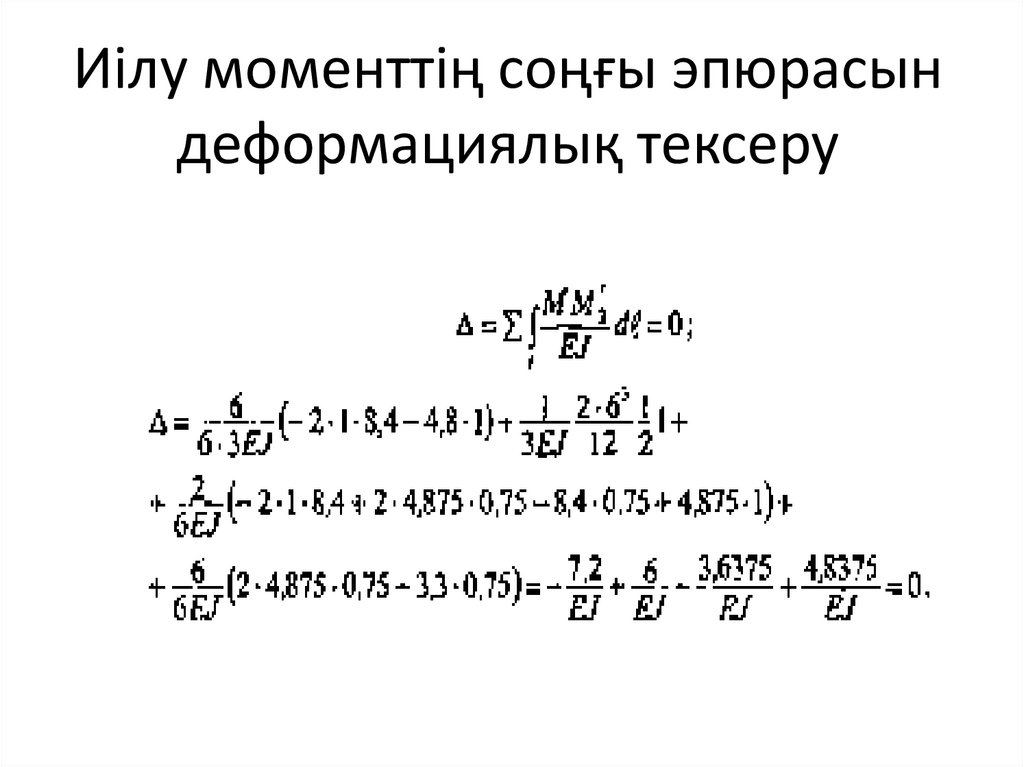

9. Иілу моменттің соңғы эпюрасын деформациялық тексеру
