1. Электропривод и схема управления продольно-фрезерного станка

Тема дипломного проекта:
ЭЛЕКТРОПРИВОД И СХЕМА
УПРАВЛЕНИЯ ПРОДОЛЬНО-ФРЕЗЕРНОГО
СТАНКА
Выполнил: Воробщиков Илья
Группа: 4-ЭБ

2.

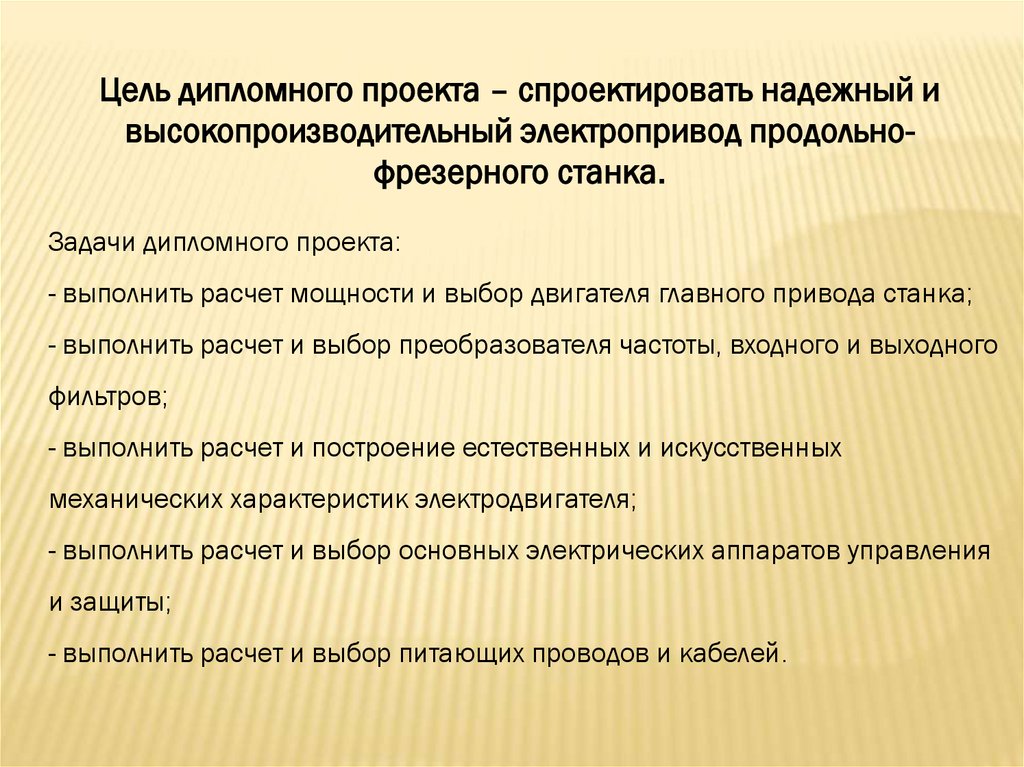

Цель дипломного проекта – спроектировать надежный и
высокопроизводительный электропривод продольнофрезерного станка.
Задачи дипломного проекта:
- выполнить расчет мощности и выбор двигателя главного привода станка;
- выполнить расчет и выбор преобразователя частоты, входного и выходного
фильтров;
- выполнить расчет и построение естественных и искусственных
механических характеристик электродвигателя;
- выполнить расчет и выбор основных электрических аппаратов управления
и защиты;
- выполнить расчет и выбор питающих проводов и кабелей.

3. Общий вид продольно-фрезерного станка X2016

ОБЩИЙ ВИД ПРОДОЛЬНО-ФРЕЗЕРНОГО СТАНКА X2016

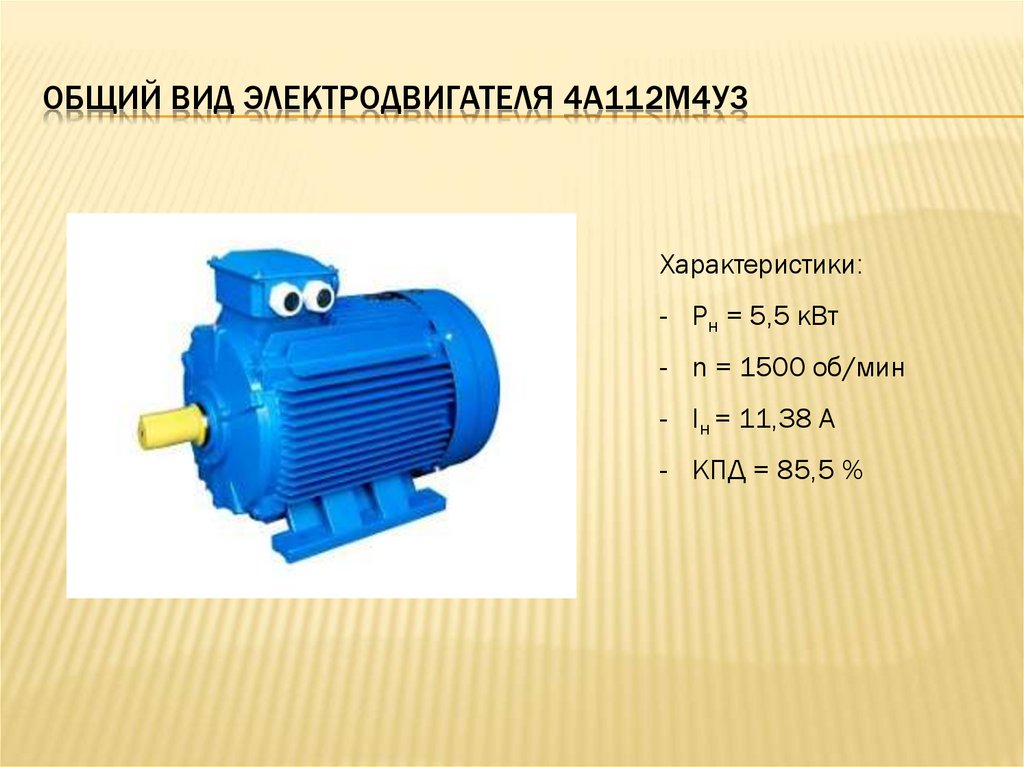

4. Общий вид электродвигателя 4A112М4У3

ОБЩИЙ ВИД ЭЛЕКТРОДВИГАТЕЛЯ 4A112М4У3
Характеристики:
- Pн = 5,5 кВт
- n = 1500 об/мин
- Iн = 11,38 А
- КПД = 85,5 %

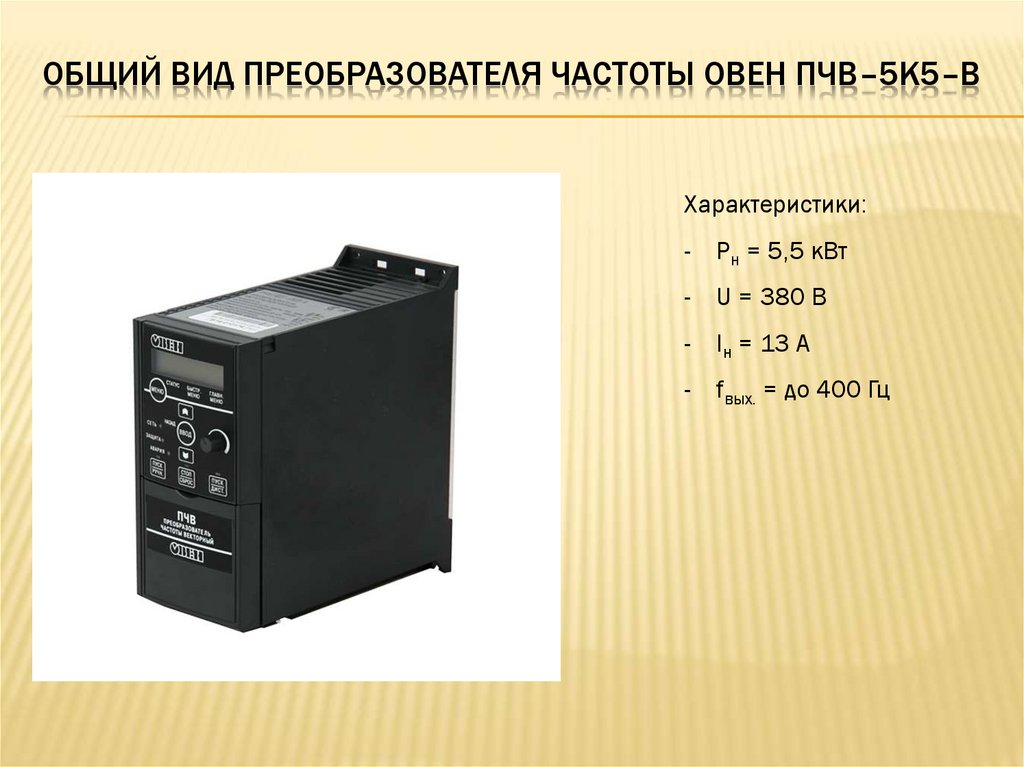

5. Общий вид преобразователя частоты овен ПЧВ–5К5–в

ОБЩИЙ ВИД ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ ОВЕН ПЧВ–5К5–В
Характеристики:
-
Pн = 5,5 кВт
-
U = 380 В
-
Iн = 13 А
-
fвых. = до 400 Гц

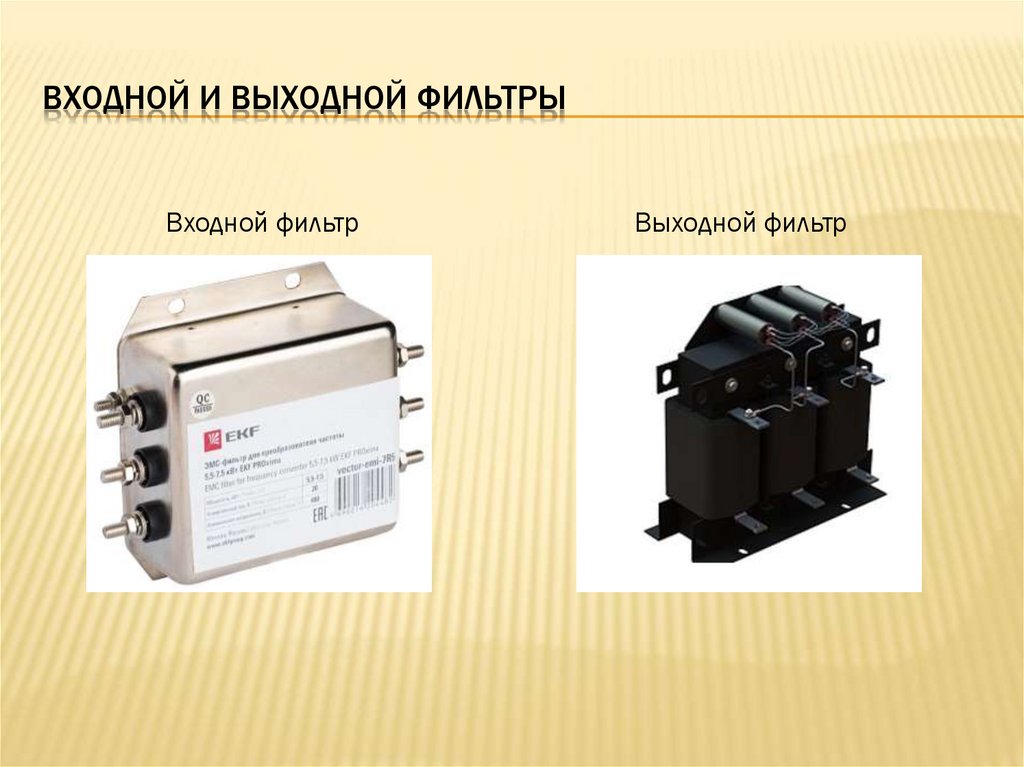

6. Входной и выходной фильтры

ВХОДНОЙ И ВЫХОДНОЙ ФИЛЬТРЫ
Входной фильтр
Выходной фильтр

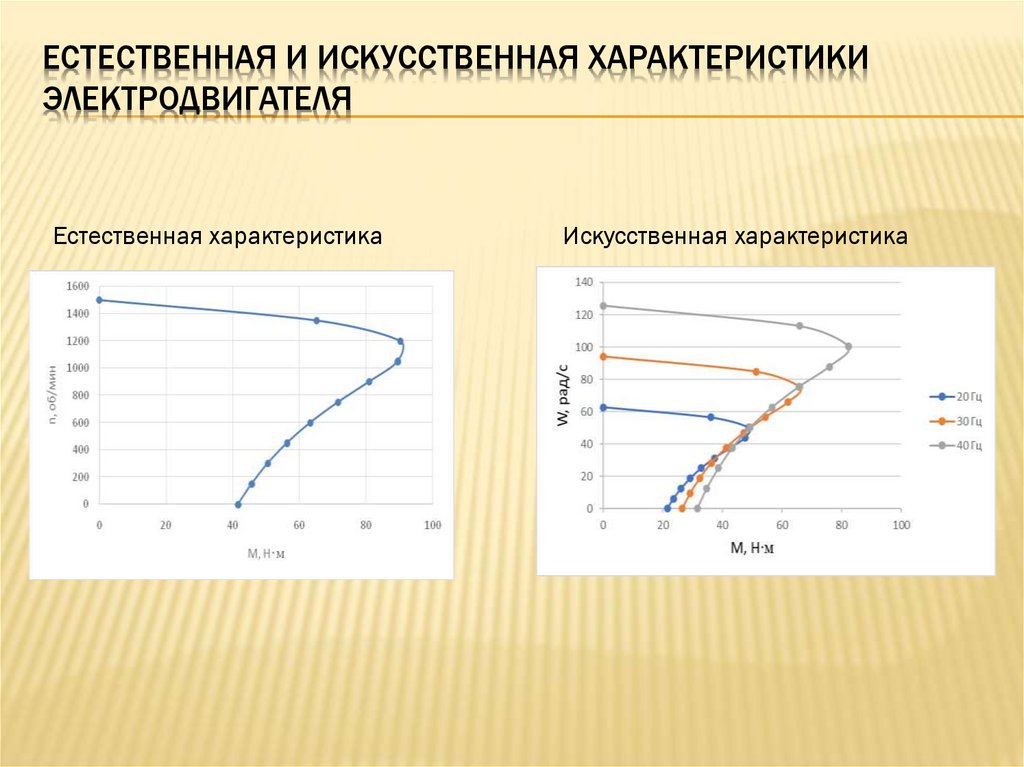

7. Естественная и искусственная характеристики электродвигателя

ЕСТЕСТВЕННАЯ И ИСКУССТВЕННАЯ ХАРАКТЕРИСТИКИ
ЭЛЕКТРОДВИГАТЕЛЯ
Естественная характеристика
Искусственная характеристика

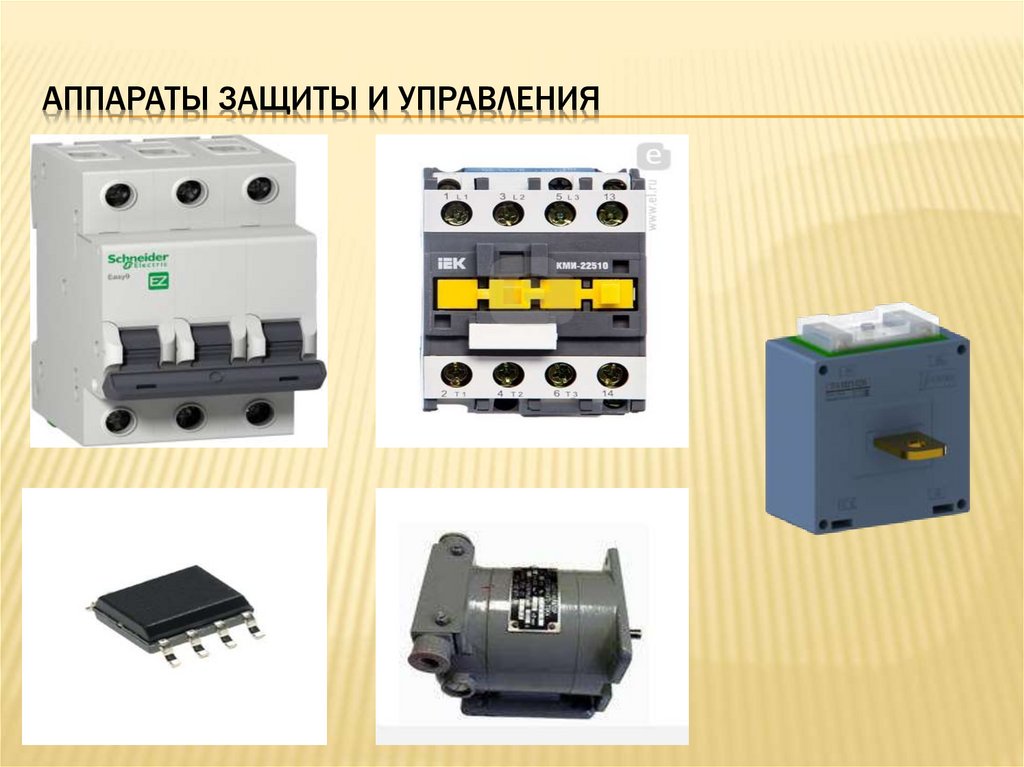

8. Аппараты защиты и управления

АППАРАТЫ ЗАЩИТЫ И УПРАВЛЕНИЯ

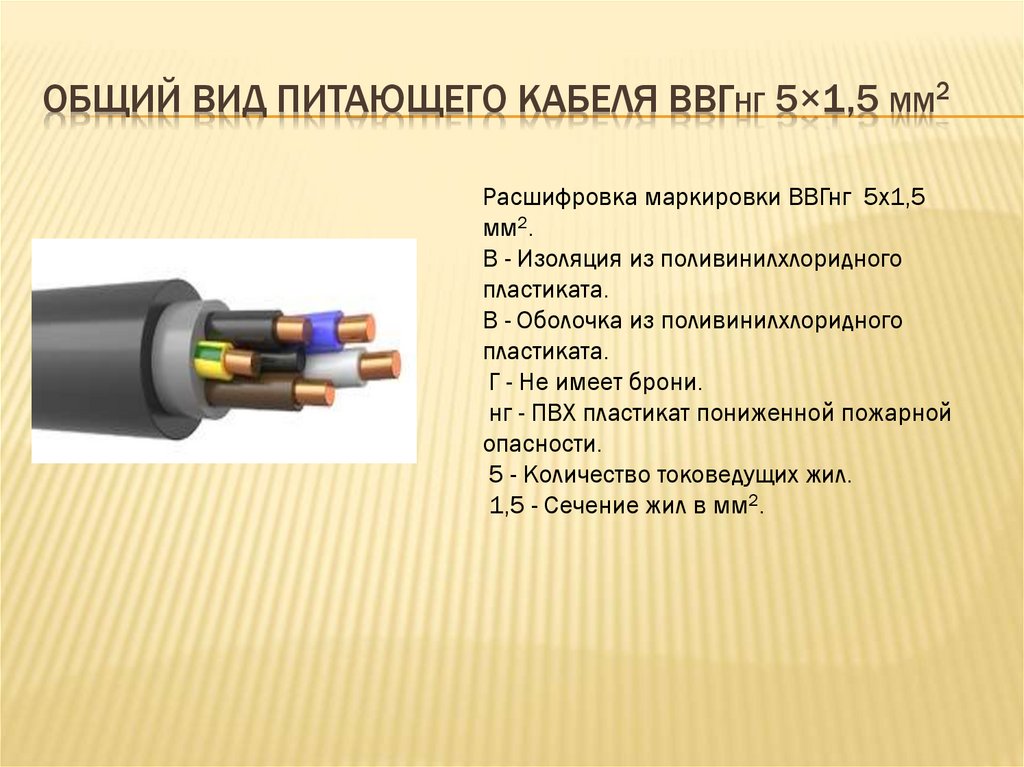

9. ОБЩИЙ ВИД ПИТАЮЩЕГО КабелЯ ввгНГ 5×1,5 ММ2

ОБЩИЙ ВИД ПИТАЮЩЕГО КАБЕЛЯ ВВГНГ 5×1,5 ММ2
Расшифровка маркировки ВВГнг 5х1,5
мм2.
В - Изоляция из поливинилхлоридного
пластиката.
В - Оболочка из поливинилхлоридного
пластиката.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной
опасности.
5 - Количество токоведущих жил.
1,5 - Сечение жил в мм2.

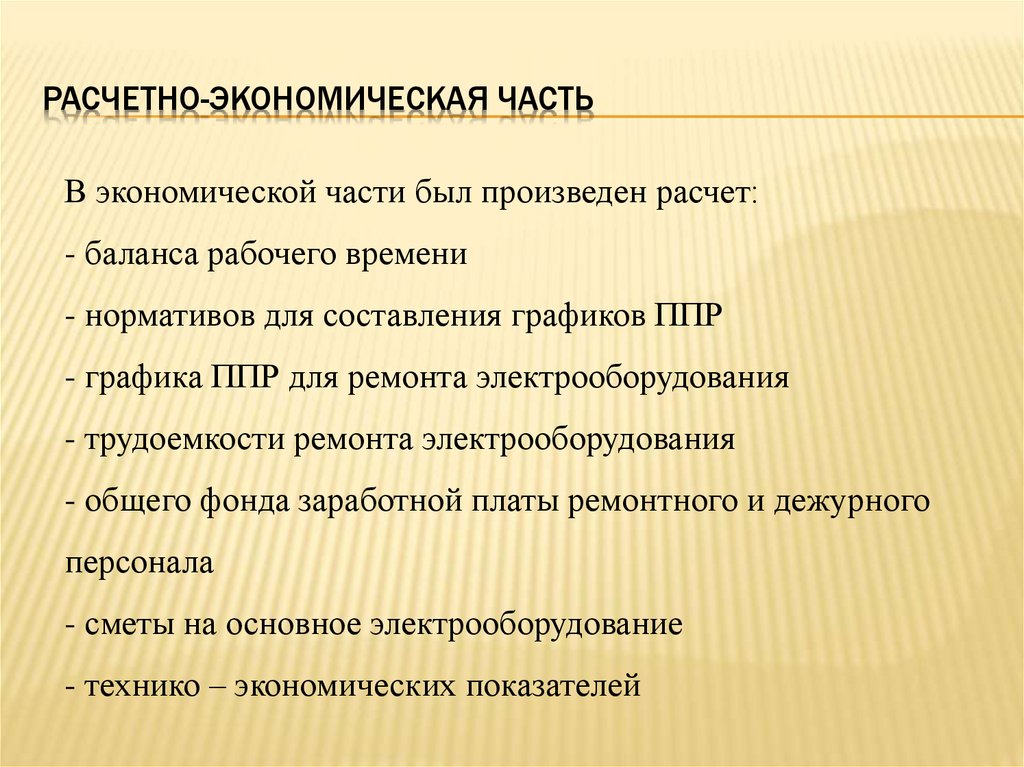

10. раСЧЕТНО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ

РАСЧЕТНО-ЭКОНОМИЧЕСКАЯ ЧАСТЬ
В экономической части был произведен расчет:
- баланса рабочего времени
- нормативов для составления графиков ППР
- графика ППР для ремонта электрооборудования
- трудоемкости ремонта электрооборудования
- общего фонда заработной платы ремонтного и дежурного
персонала
- сметы на основное электрооборудование
- технико – экономических показателей

11. Специальная часть

СПЕЦИАЛЬНАЯ ЧАСТЬ

12. Охрана труда и окружающей среды

ОХРАНА ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ

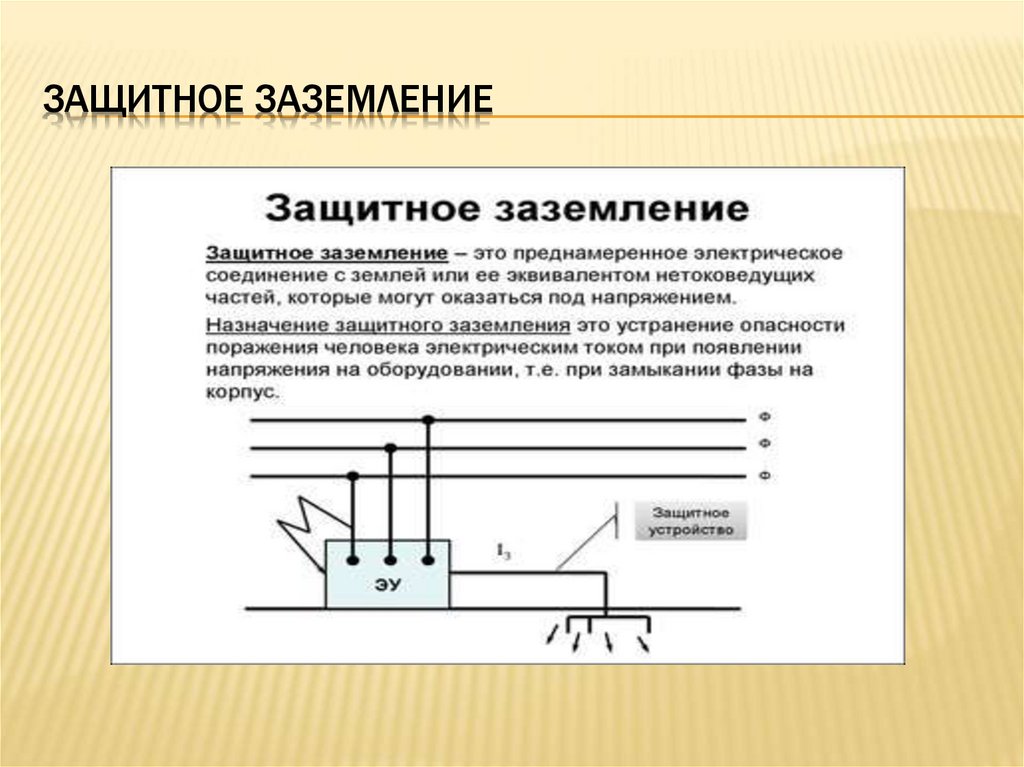

13. Защитное заземление

ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ

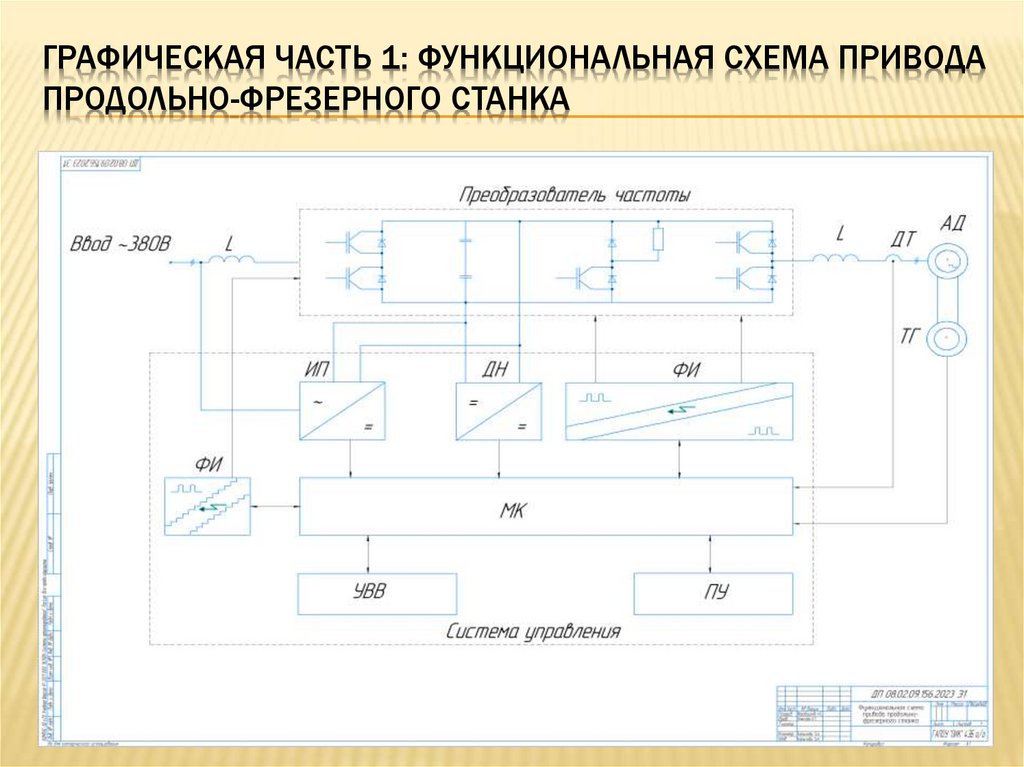

14. Графическая часть 1: Функциональная схема привода продольно-фрезерного станка

ГРАФИЧЕСКАЯ ЧАСТЬ 1: ФУНКЦИОНАЛЬНАЯ СХЕМА ПРИВОДА
ПРОДОЛЬНО-ФРЕЗЕРНОГО СТАНКА

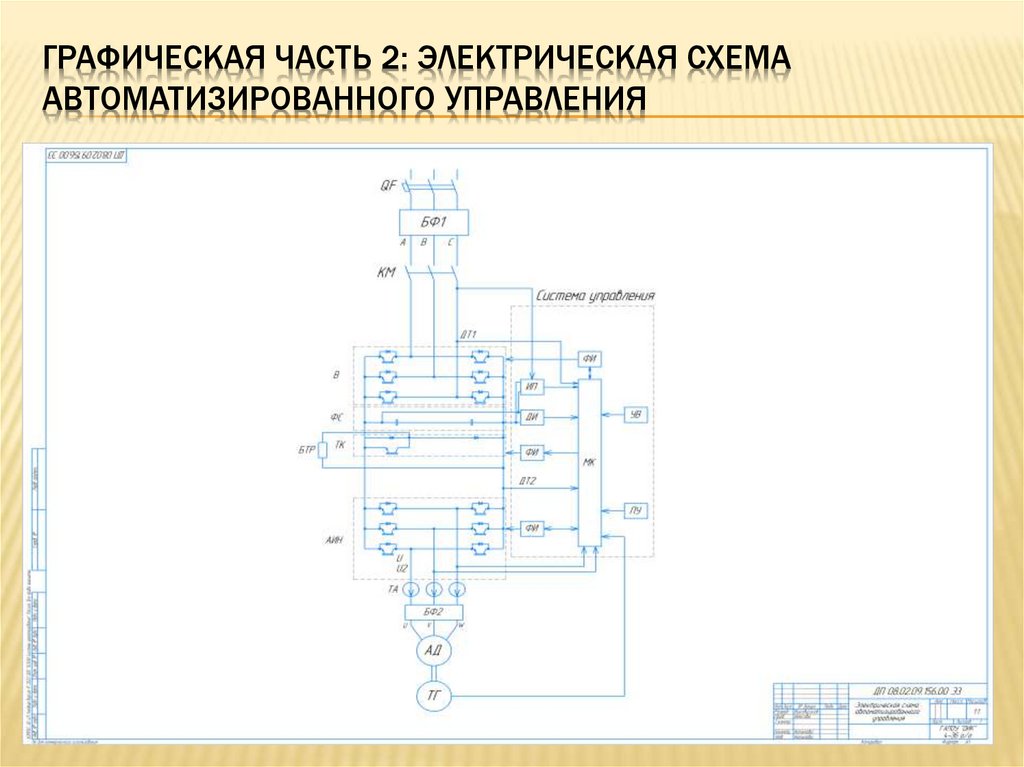

15. Графическая часть 2: электрическая схема автоматизированного управления

ГРАФИЧЕСКАЯ ЧАСТЬ 2: ЭЛЕКТРИЧЕСКАЯ СХЕМА
АВТОМАТИЗИРОВАННОГО УПРАВЛЕНИЯ

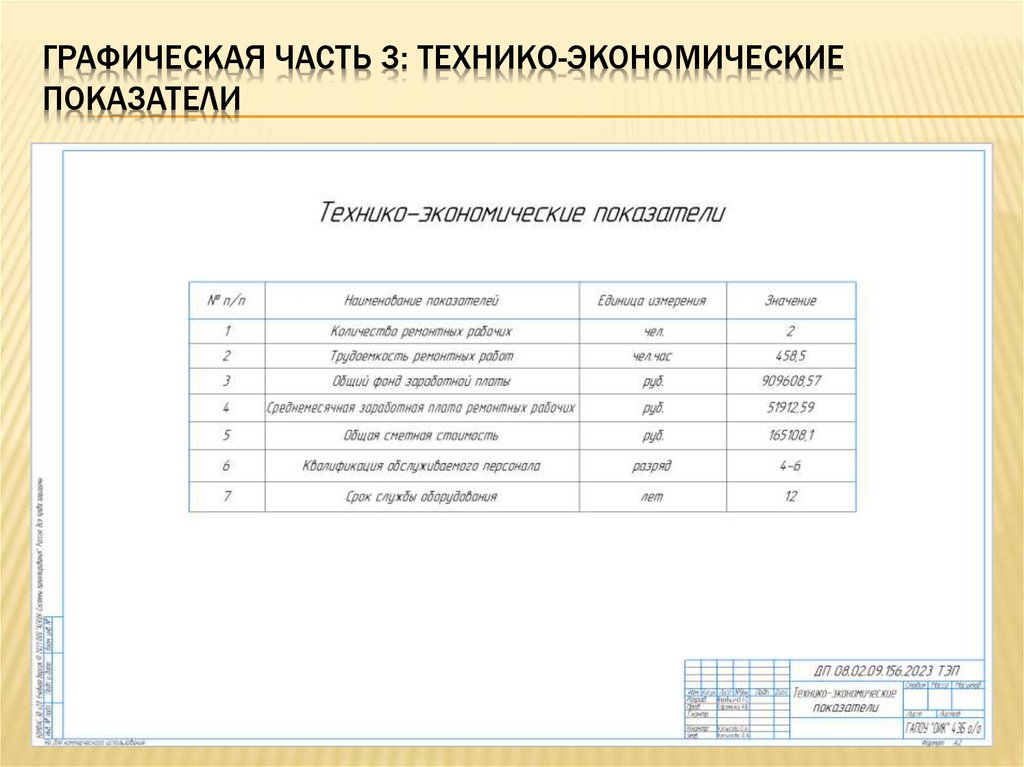

16. Графическая часть 3: Технико-экономические показатели

ГРАФИЧЕСКАЯ ЧАСТЬ 3: ТЕХНИКО-ЭКОНОМИЧЕСКИЕ
ПОКАЗАТЕЛИ

17. Доклад окончен. Спасибо за внимание!

ДОКЛАД ОКОНЧЕН.
СПАСИБО ЗА ВНИМАНИЕ!
