Система управления тиристорного электропривода токарного станка модели 1к62

1. Тема курсового проекта: Система управления тиристорного электропривода токарного станка модели 1к62

Выполнил: Н.О.Абакумов
Проверил: Е.Г.Илясова
<дата/время>
<нижний колонтитул>
1

2. Цель

Цель курсового проекта – спроектировать
систему управления тиристорного
электропривода токарного станка

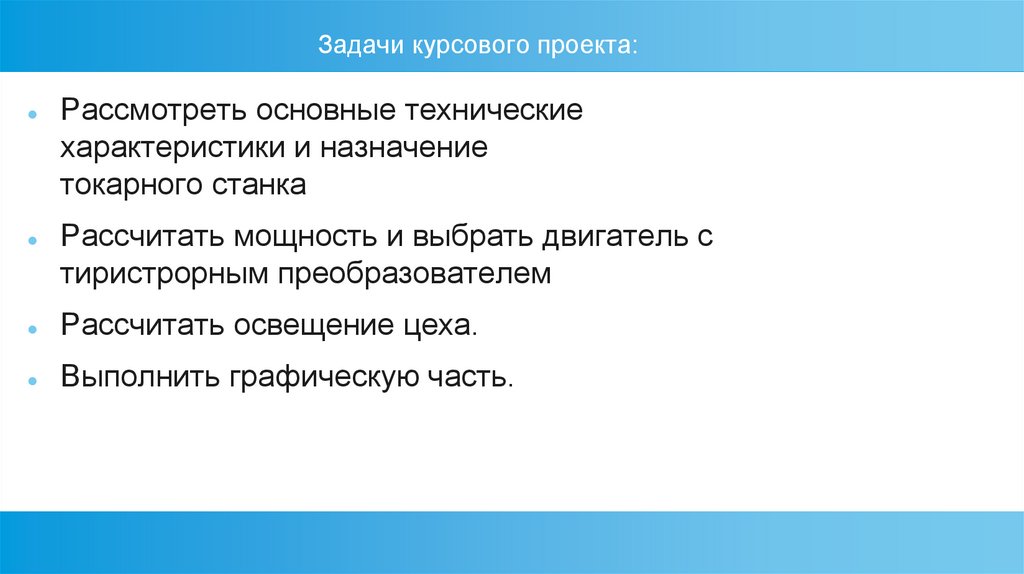

3. Задачи курсового проекта:

Рассмотреть основные технические
характеристики и назначение
токарного станка
Рассчитать мощность и выбрать двигатель с
тиристрорным преобразователем
Рассчитать освещение цеха.
Выполнить графическую часть.

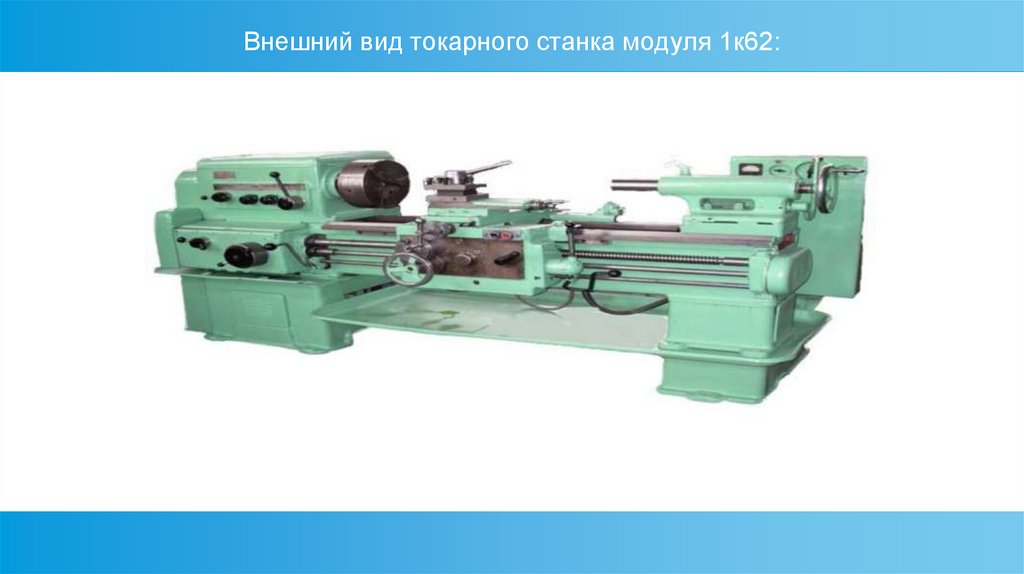

4. Внешний вид токарного станка модуля 1к62:

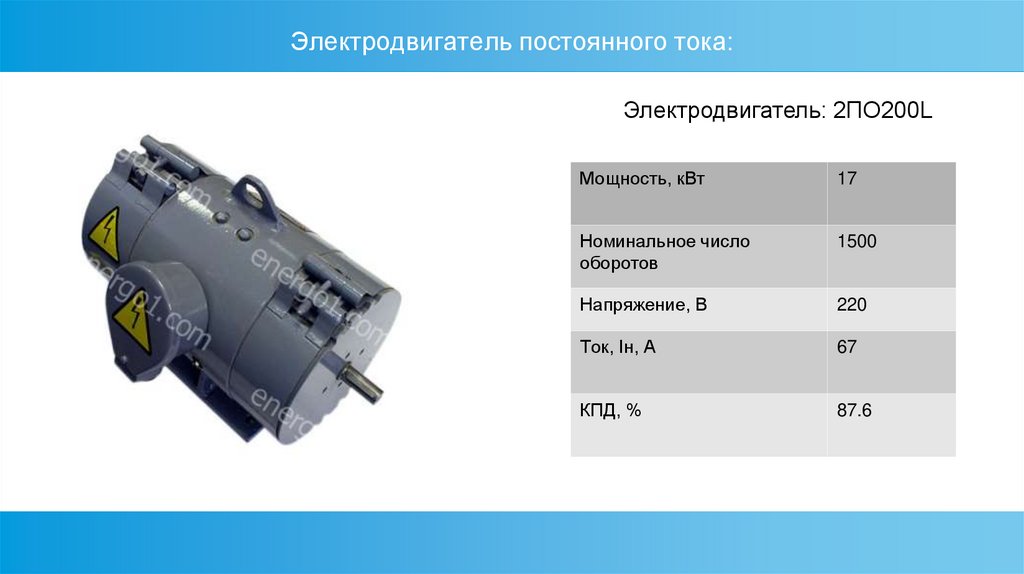

5. Электродвигатель постоянного тока:

Электродвигатель: 2ПO200L
Мощность, кВт
17
Номинальное число
оборотов
1500
Напряжение, В
220
Ток, Iн, А
67
КПД, %
87.6

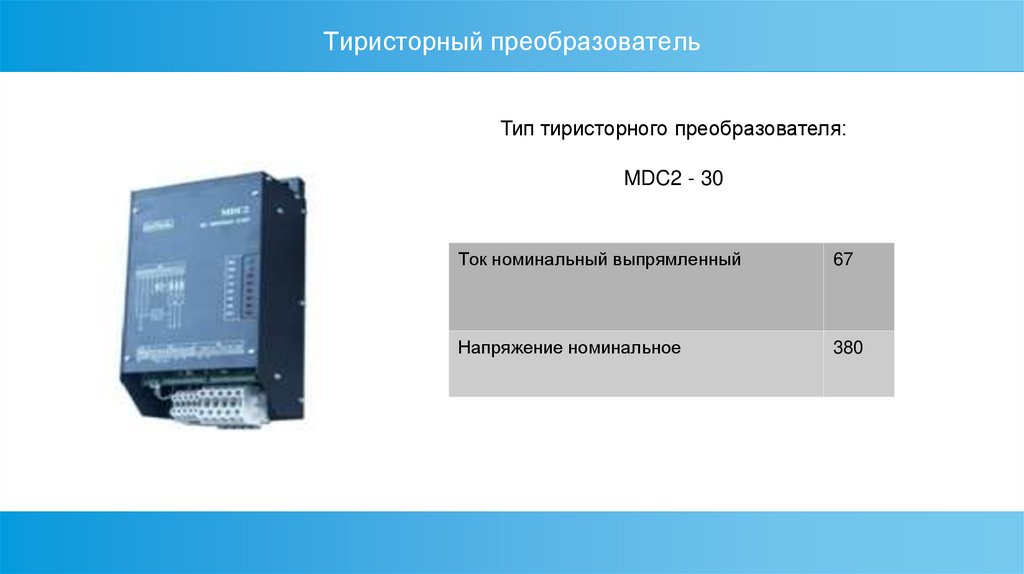

6. Тиристорный преобразователь

Тип тиристорного преобразователя:
MDC2 - 30
Ток номинальный выпрямленный
67
Напряжение номинальное
380

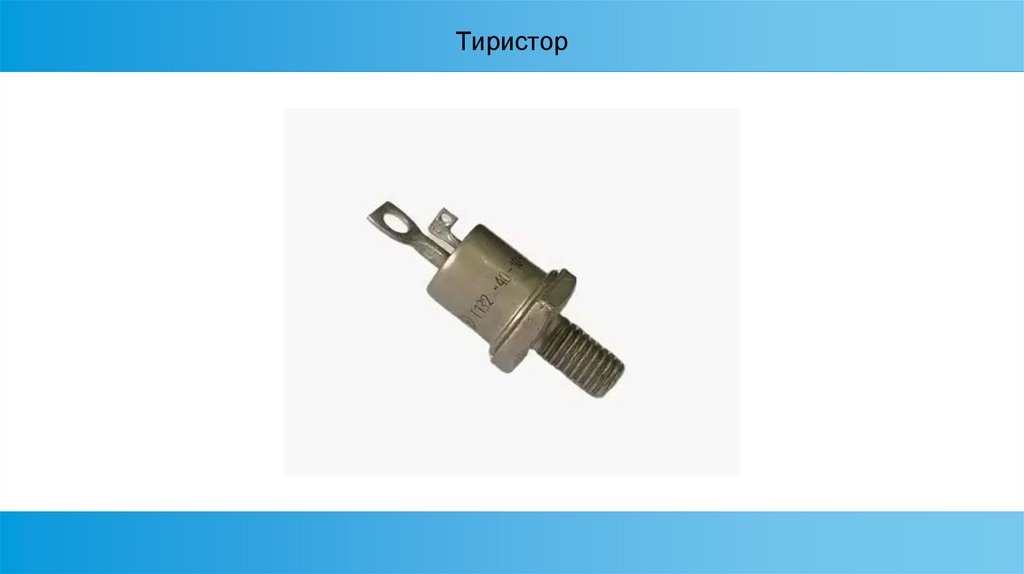

7. Тиристор

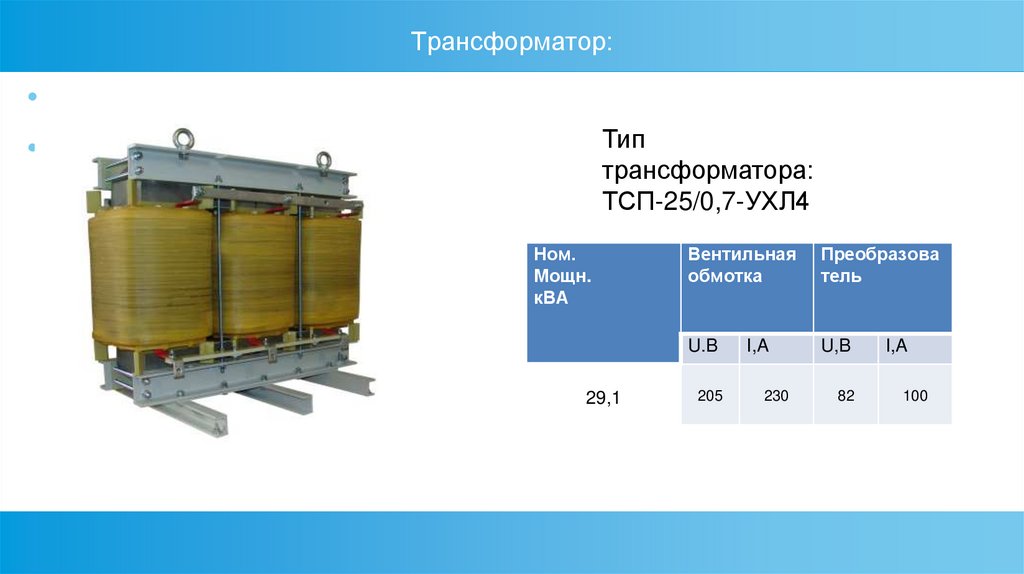

8. Трансформатор:

Тип
трансформатора:
ТСП-25/0,7-УХЛ4
Ном.
Мощн.
кВА
29,1
Вентильная
обмотка
Преобразова
тель
U.B
U,B
205
I,A
230
82
I,A
100

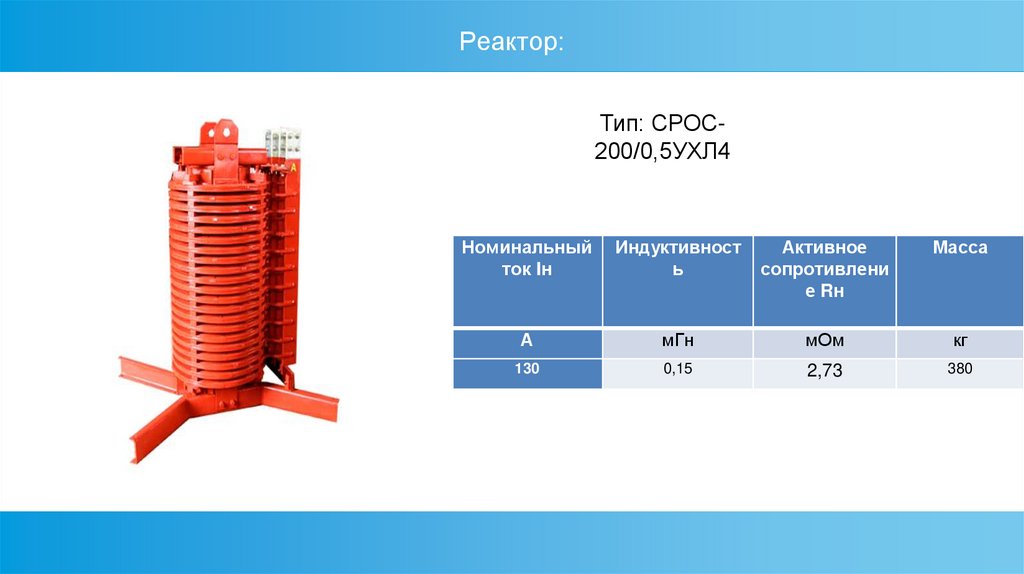

9. Реактор:

Тип: СРОС200/0,5УХЛ4
Номинальный
ток Iн
Индуктивност
ь
Активное
сопротивлени
е Rн
Масса
А
мГн
мОм
кг
130
0,15
2,73
380

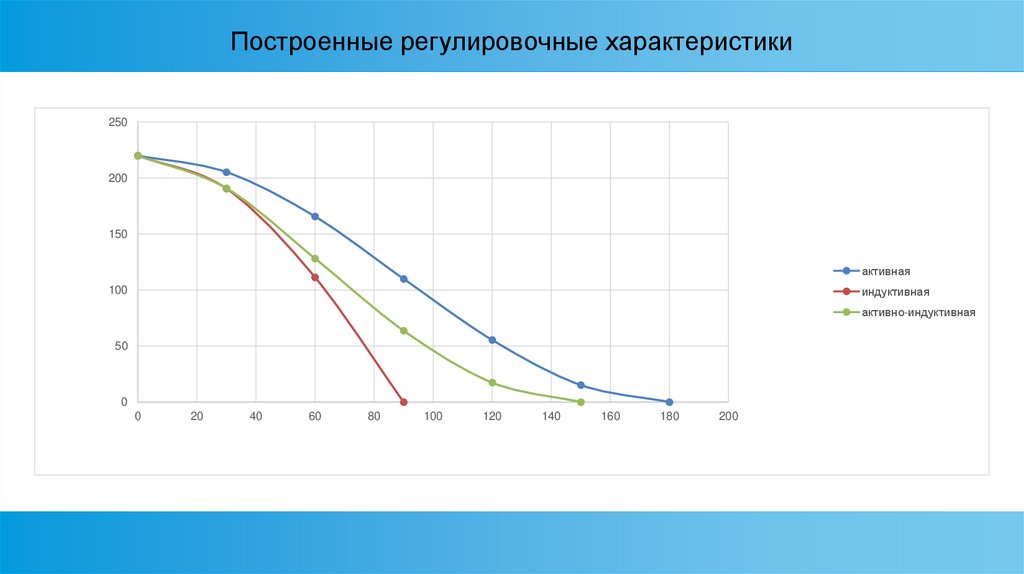

10. Построенные регулировочные характеристики

250
200
150
активная
индуктивная
100
активно-индуктивная
50
0
0
20
40
60
80
100
120
140
160
180
200

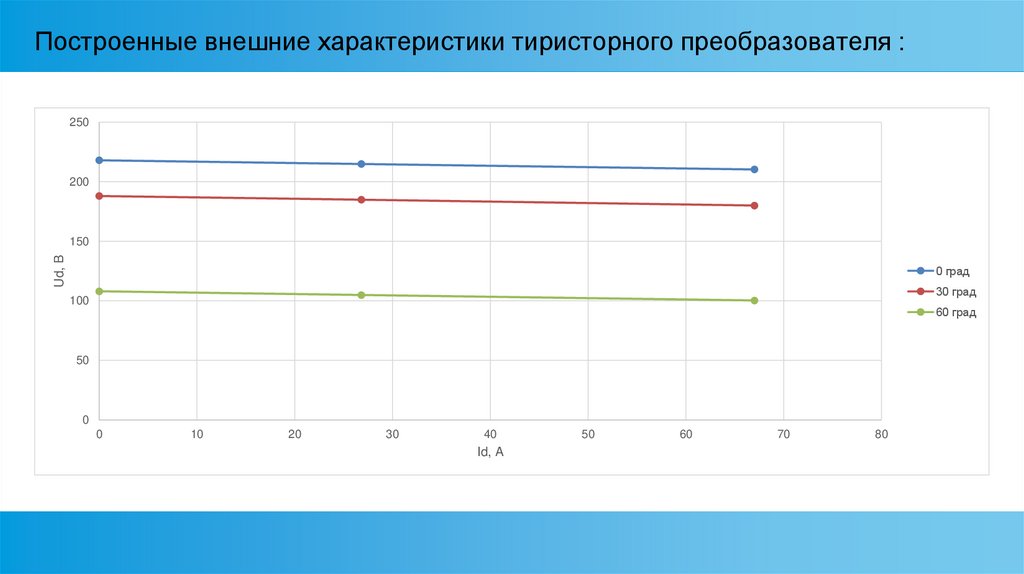

11. Построенные внешние характеристики тиристорного преобразователя :

250
200
Ud, B
150
0 град
30 град
100
60 град
50
0
0
10
20
30
40
Id, A
50
60
70
80

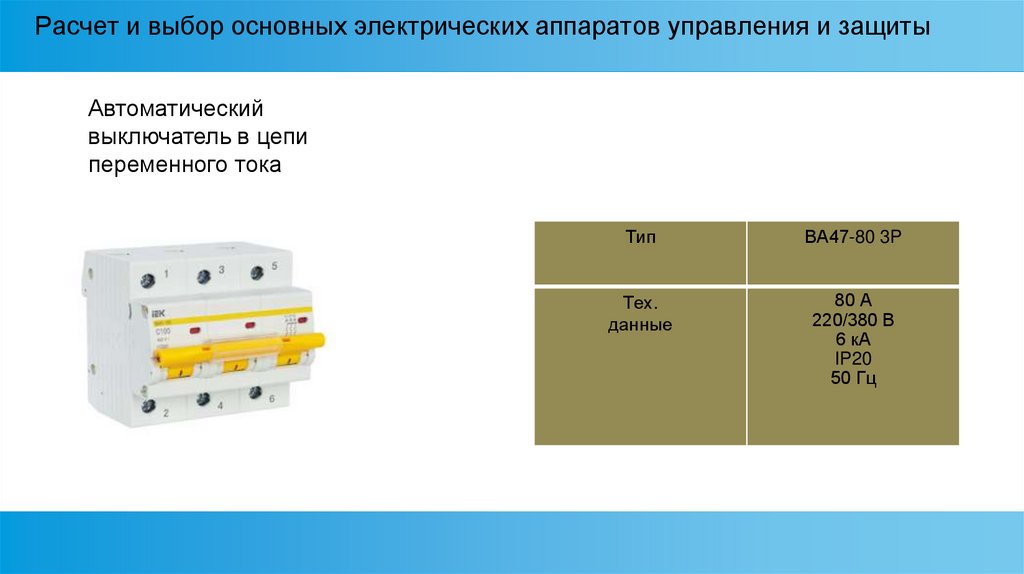

12. Расчет и выбор основных электрических аппаратов управления и защиты

Автоматический
выключатель в цепи
переменного тока
Тип
ВА47-80 3P
Тех.
данные
80 А
220/380 В
6 кА
IP20
50 Гц

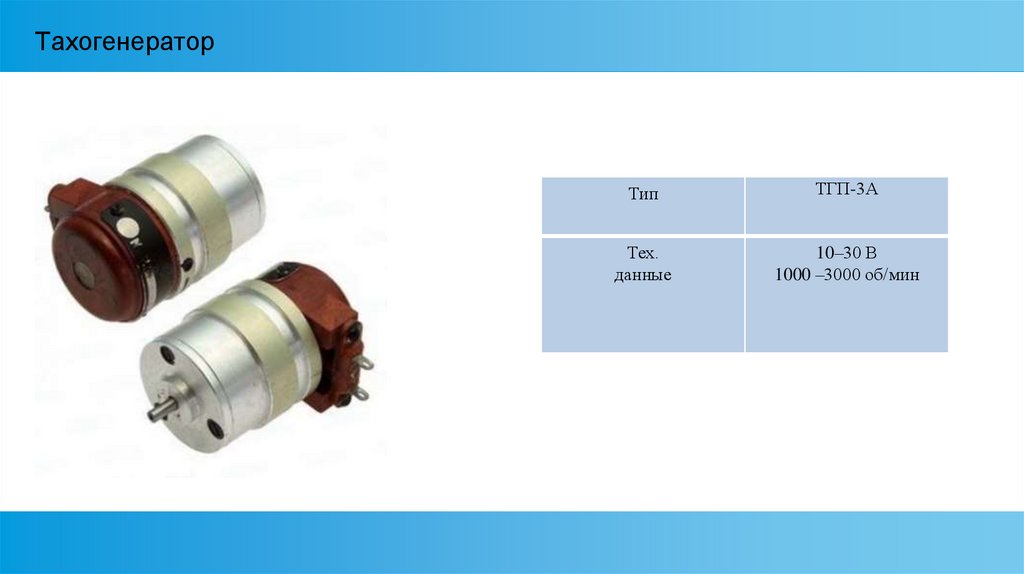

13. Тахогенератор

Тип
ТГП-3А
Тех.
данные
10–30 В
1000 –3000 об/мин

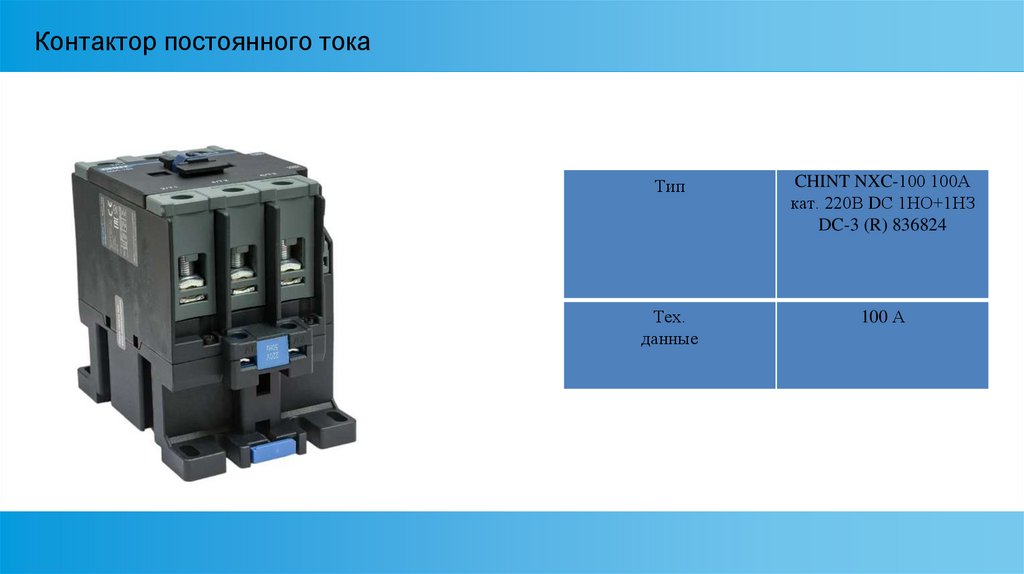

14. Контактор постоянного тока

Тип
CHINT NXC-100 100А
кат. 220В DC 1НО+1НЗ
DC-3 (R) 836824
Тех.
данные
100 А

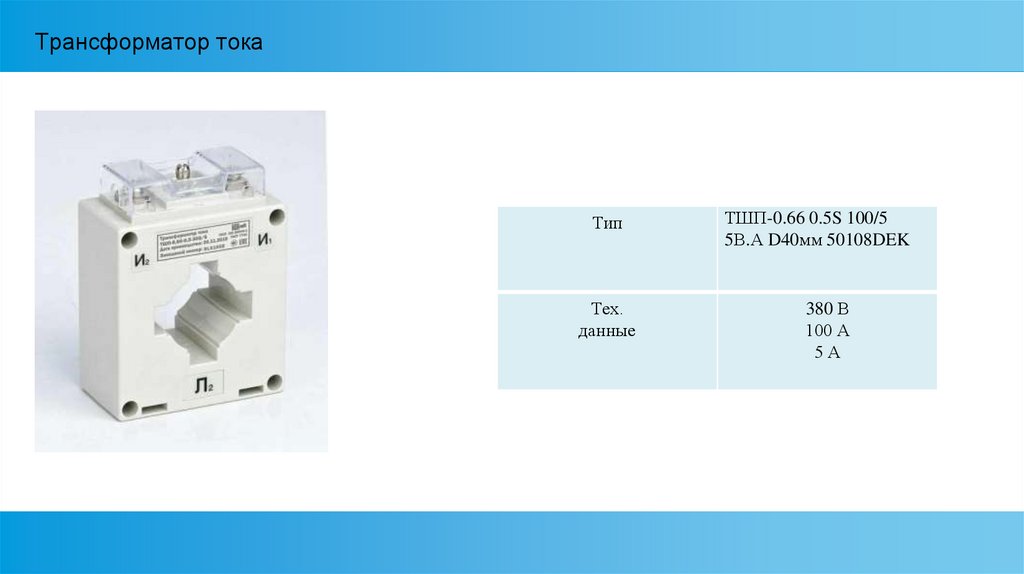

15. Трансформатор тока

Тип
ТШП-0.66 0.5S 100/5
5В.А D40мм 50108DEK
Тех.
данные
380 В
100 А
5А

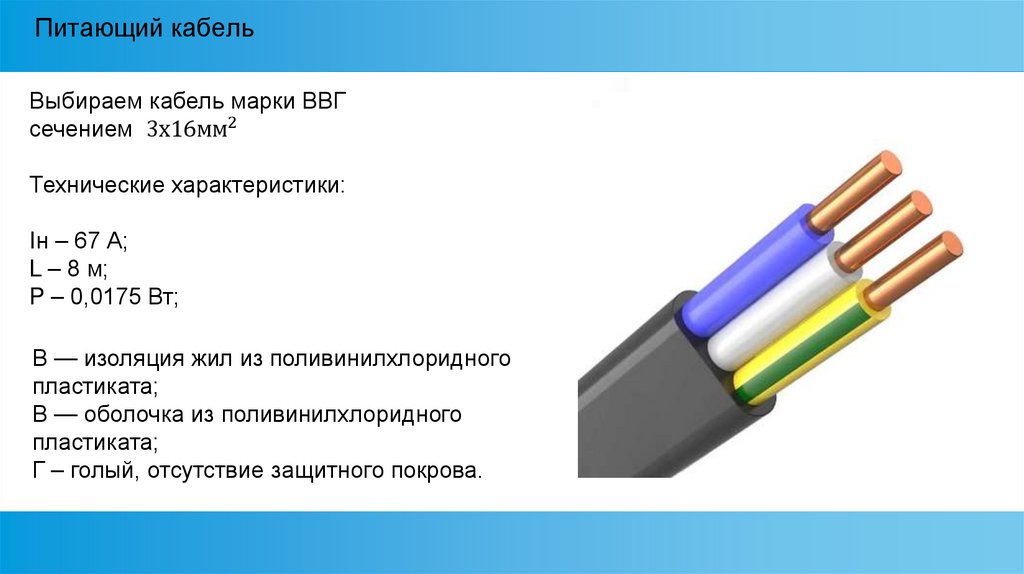

16. Питающий кабель

Выбираем кабель марки ВВГ
сечением 3х16мм2
Технические характеристики:
Iн – 67 А;
L – 8 м;
P – 0,0175 Вт;
В — изоляция жил из поливинилхлоридного
пластиката;
В — оболочка из поливинилхлоридного
пластиката;
Г – голый, отсутствие защитного покрова.

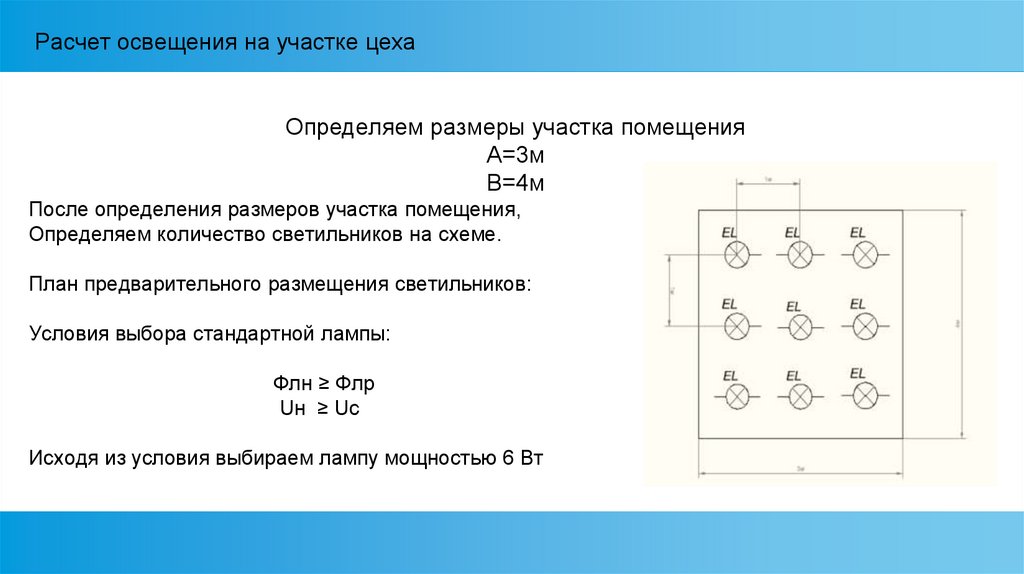

17. Расчет освещения на участке цеха

Определяем размеры участка помещения
А=3м
В=4м
После определения размеров участка помещения,
Определяем количество светильников на схеме.
План предварительного размещения светильников:
Условия выбора стандартной лампы:
Флн ≥ Флр
Uн ≥ Uс
Исходя из условия выбираем лампу мощностью 6 Вт

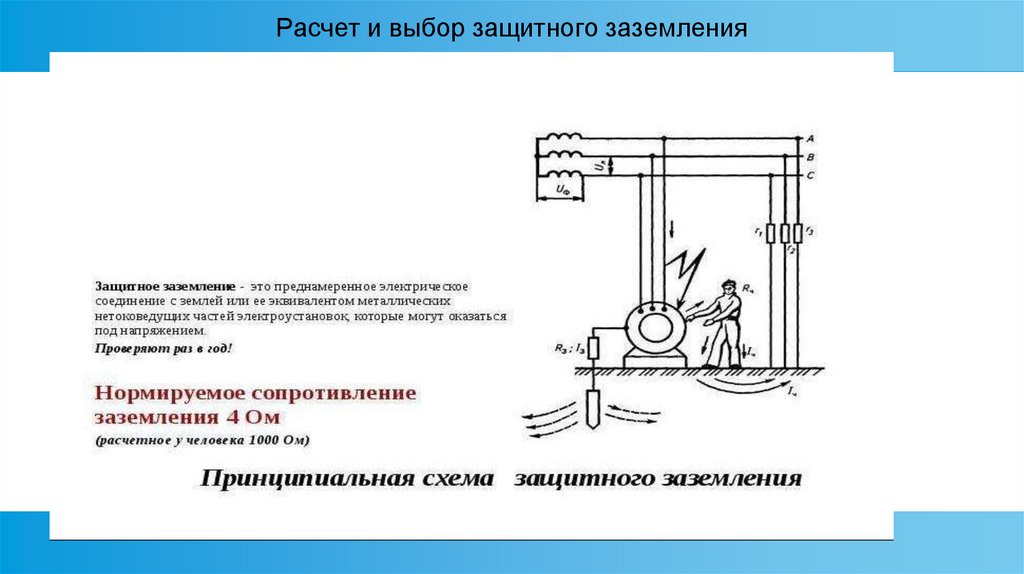

18. Расчет и выбор защитного заземления

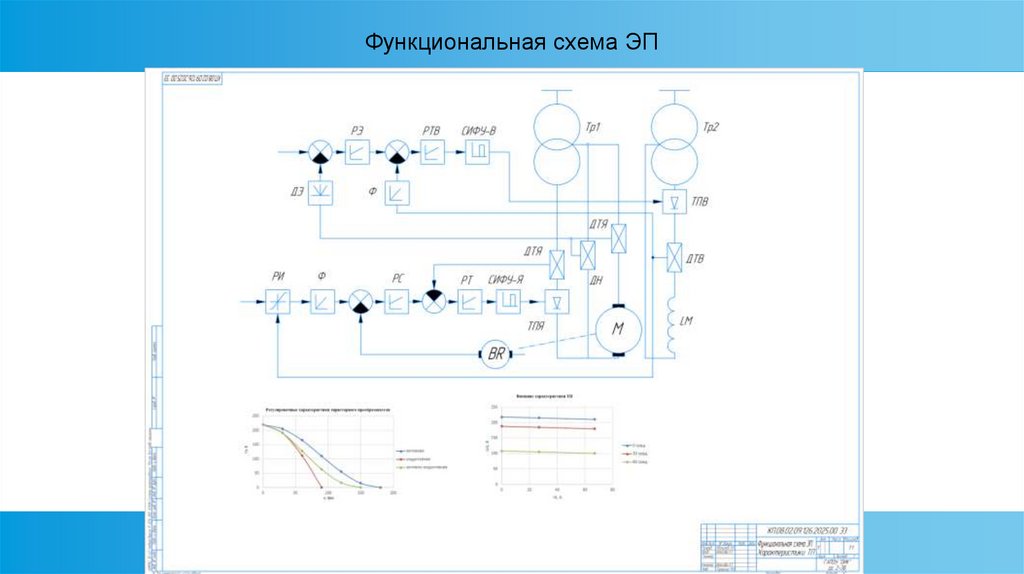

19. Функциональная схема ЭП

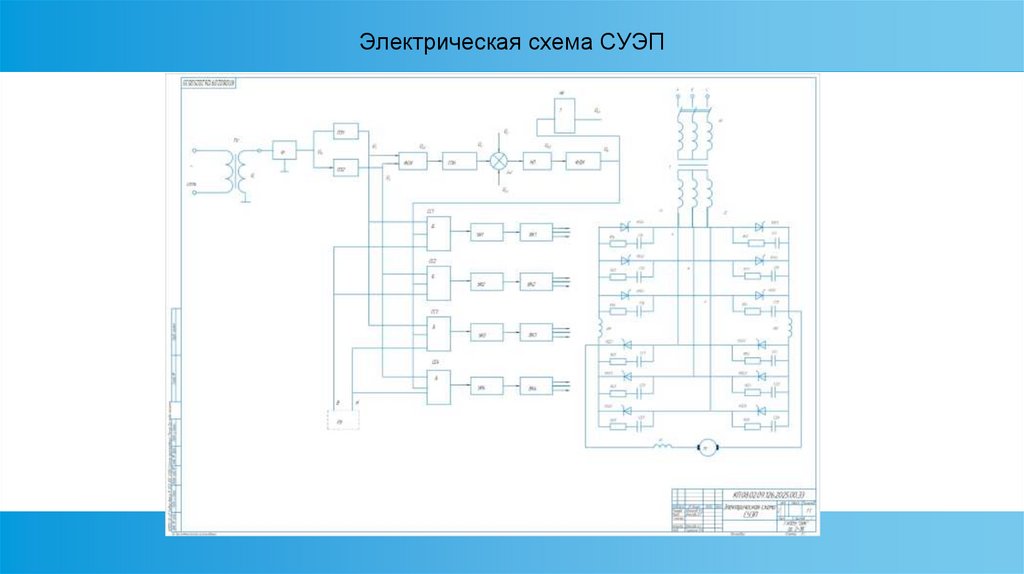

20. Электрическая схема СУЭП

21.

Спасибо за внимание!
Доклад окончен.
