Система автоматизированного управления электропривода воздушной установки МШР - 21-22

1. Курсовой проект на тему: Система автоматизированного управления электропривода воздушной установки МШР – 21-22

Выполнил: Жардаев С.А.
Руководитель: Е.Г. Илясова

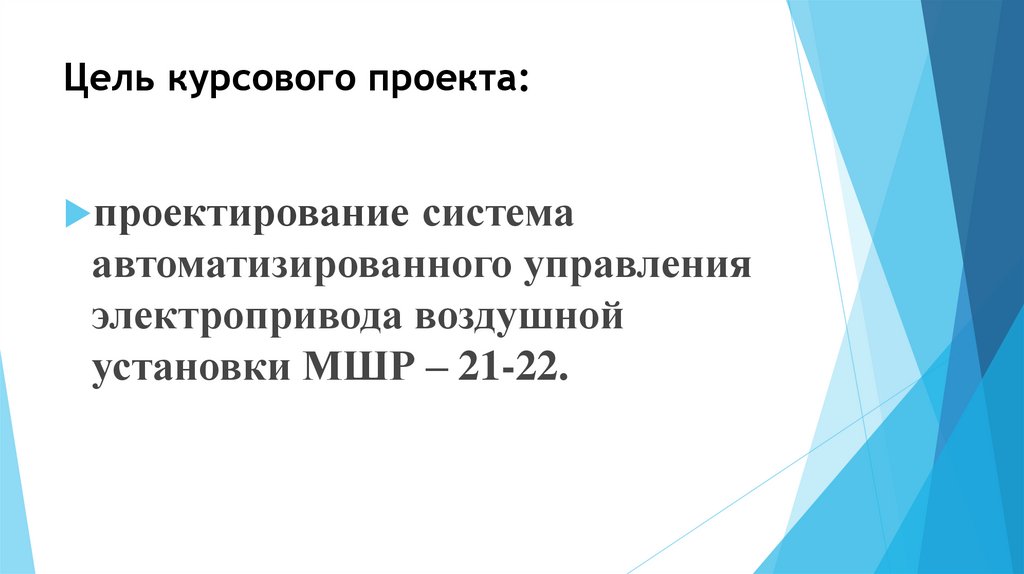

2. Цель курсового проекта:

проектирование система
автоматизированного управления
электропривода воздушной
установки МШР – 21-22.

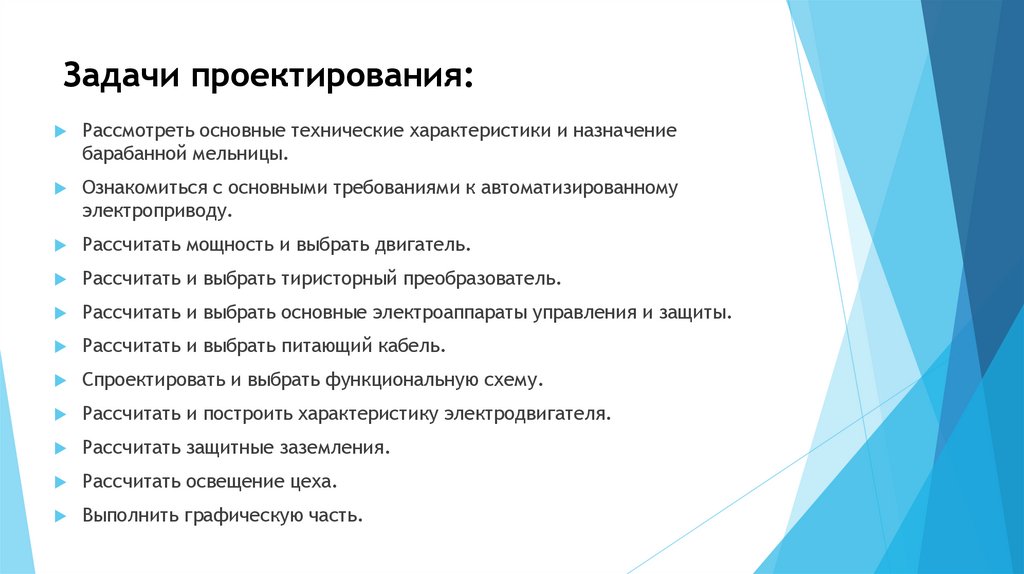

3. Задачи проектирования:

Рассмотреть основные технические характеристики и назначение
барабанной мельницы.
Ознакомиться с основными требованиями к автоматизированному
электроприводу.
Рассчитать мощность и выбрать двигатель.
Рассчитать и выбрать тиристорный преобразователь.
Рассчитать и выбрать основные электроаппараты управления и защиты.
Рассчитать и выбрать питающий кабель.
Спроектировать и выбрать функциональную схему.
Рассчитать и построить характеристику электродвигателя.
Рассчитать защитные заземления.
Рассчитать освещение цеха.
Выполнить графическую часть.

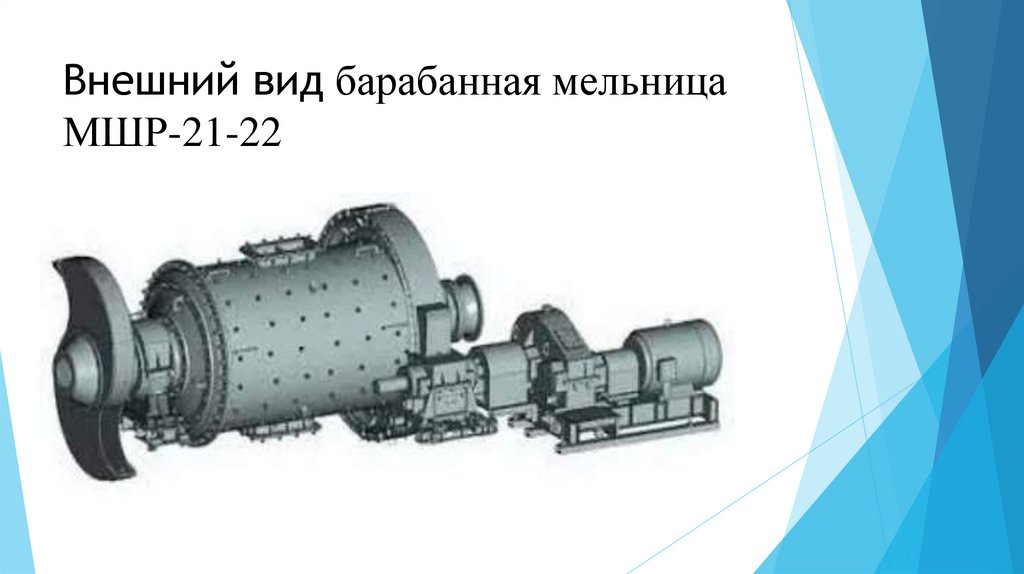

4. Внешний вид барабанная мельница МШР-21-22

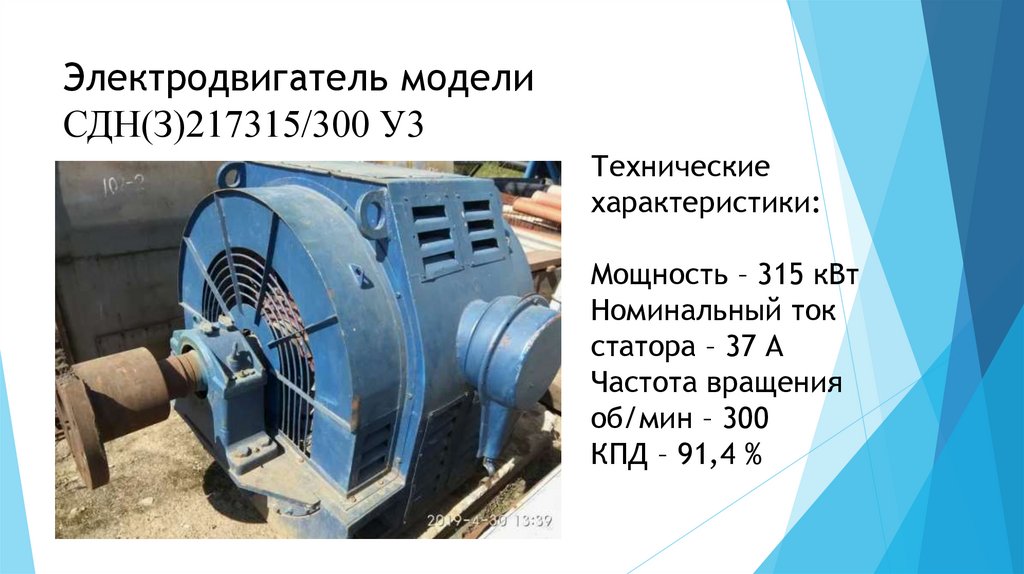

5. Электродвигатель модели СДН(З)217315/300 У3

Технические
характеристики:
Мощность – 315 кВт
Номинальный ток
статора – 37 А
Частота вращения
об/мин – 300
КПД – 91,4 %

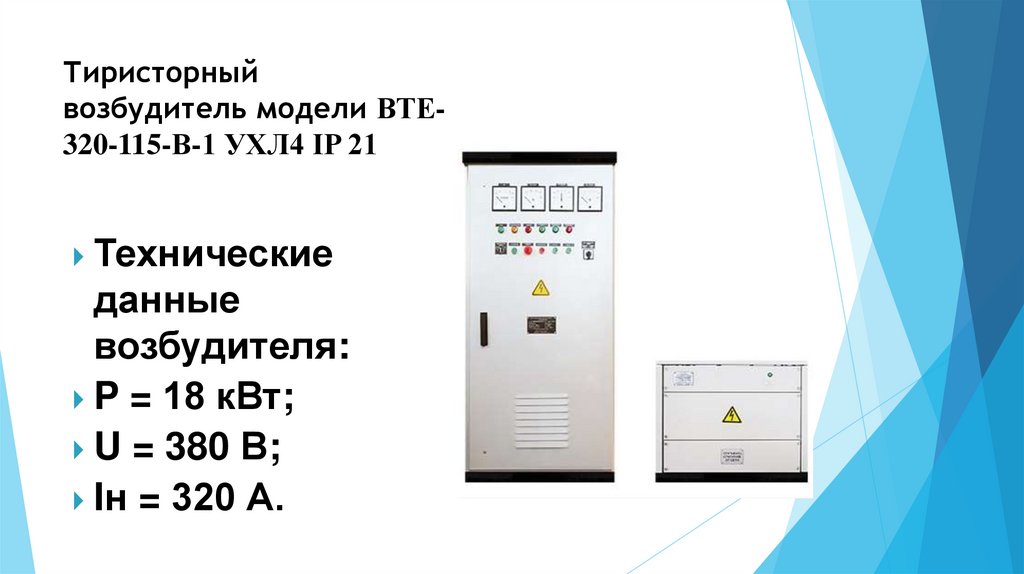

6. Тиристорный возбудитель модели ВТЕ-320-115-В-1 УХЛ4 IP 21

Тиристорный
возбудитель модели ВТЕ320-115-В-1 УХЛ4 IP 21
Технические
данные
возбудителя:
P = 18 кВт;
U = 380 В;
Iн = 320 А.

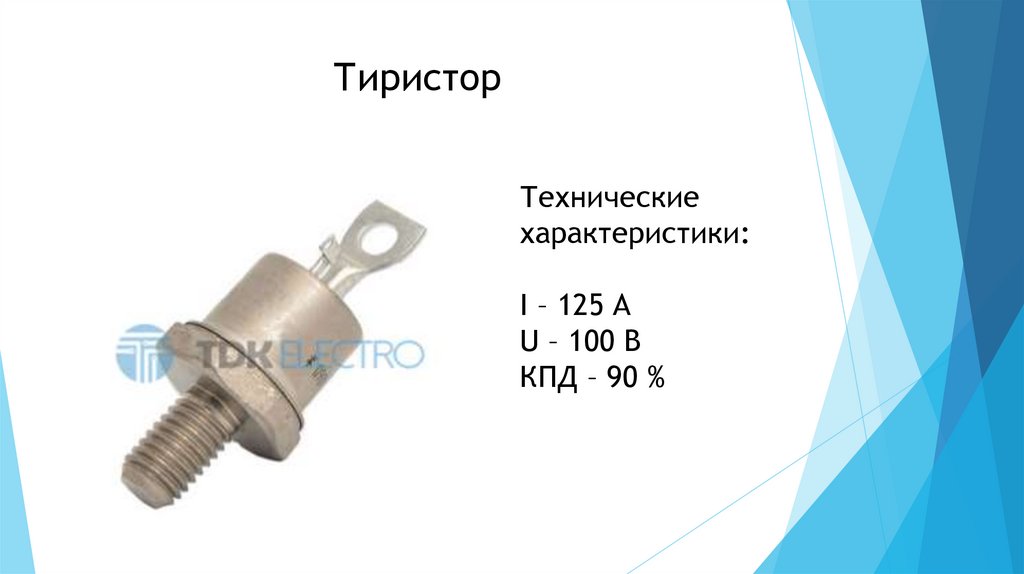

7. Тиристор

Технические
характеристики:
I – 125 А
U – 100 B
КПД – 90 %

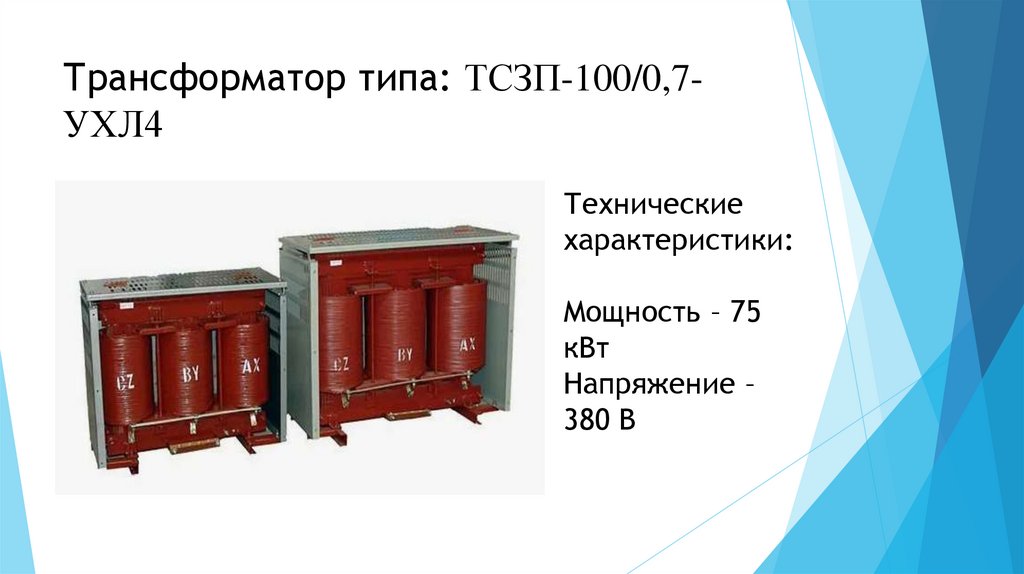

8. Трансформатор типа: ТСЗП-100/0,7-УХЛ4

Трансформатор типа: ТСЗП-100/0,7УХЛ4
Технические
характеристики:
Мощность – 75
кВт
Напряжение –
380 В

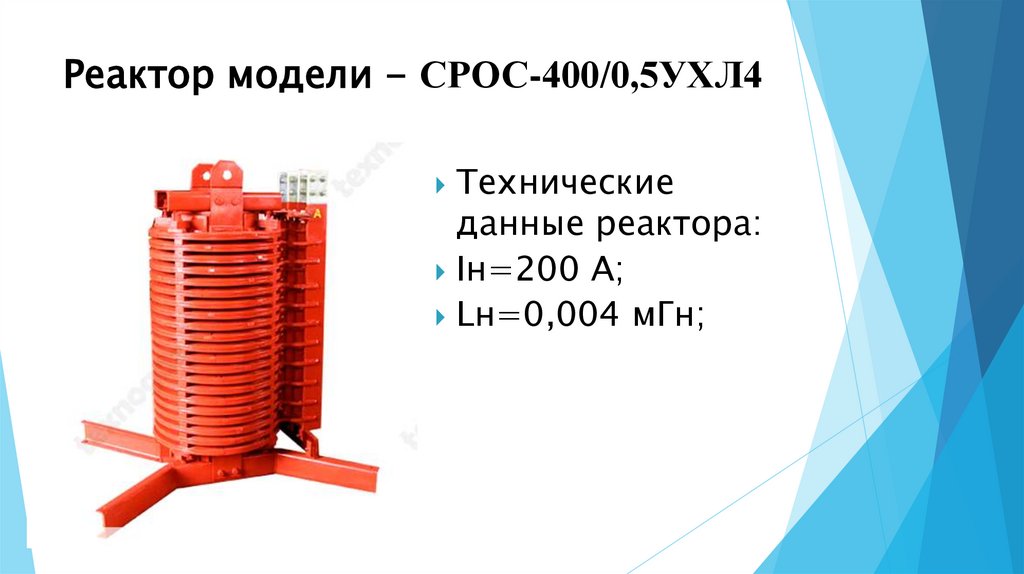

9. Реактор модели - СРОС-400/0,5УХЛ4

Технические
данные реактора:
Iн=200 А;
Lн=0,004 мГн;

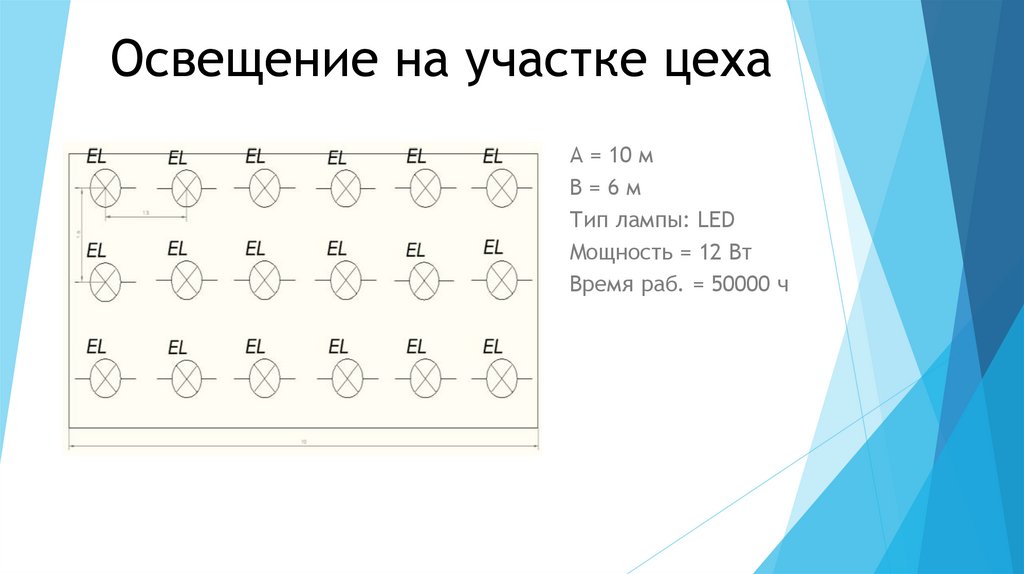

10. Освещение на участке цеха

А = 10 м
B=6м
Тип лампы: LED
Мощность = 12 Вт
Время раб. = 50000 ч

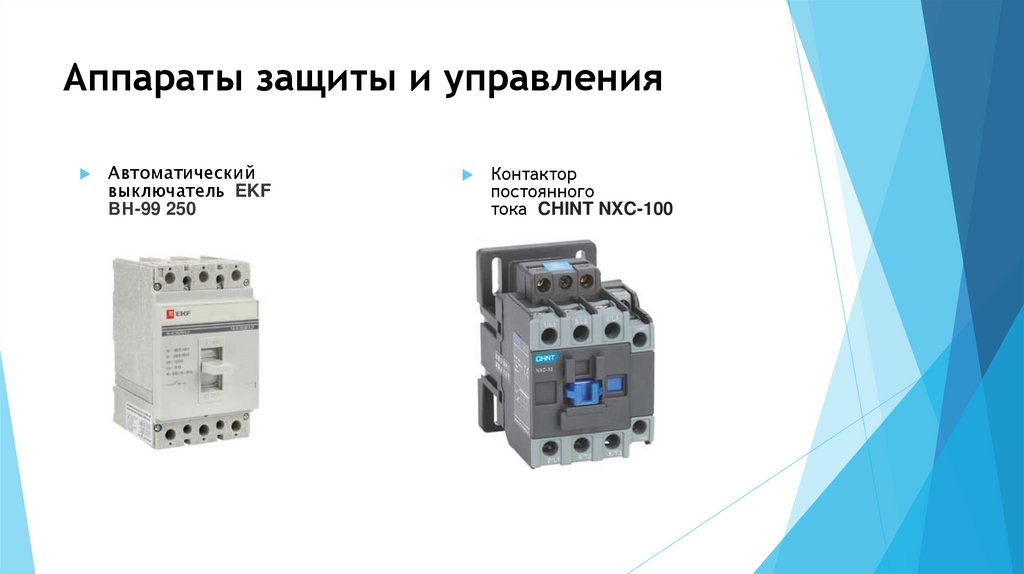

11. Аппараты защиты и управления

Автоматический
выключатель EKF
ВН-99 250
Контактор
постоянного
тока CHINT NXC-100

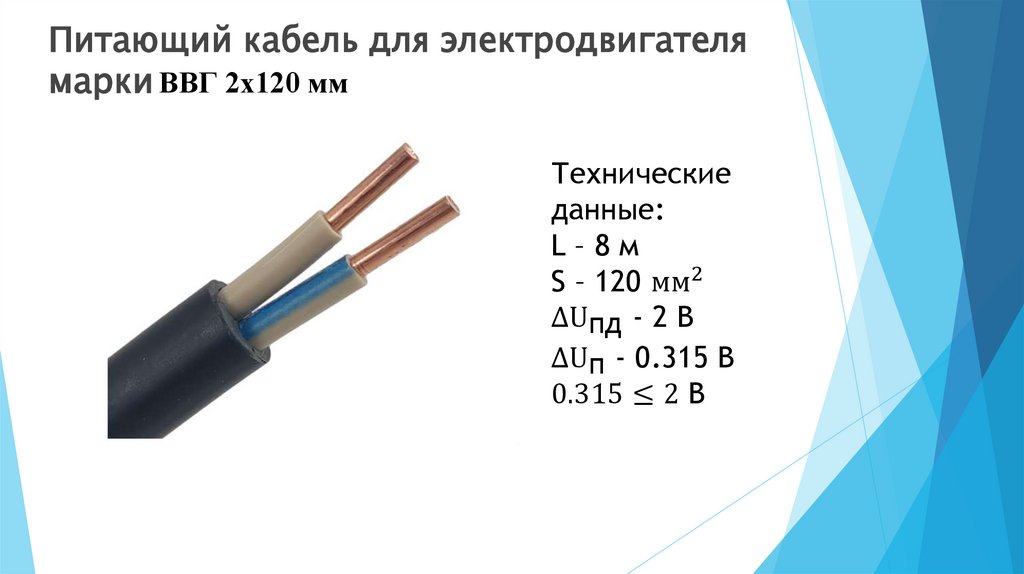

12.

Питающий кабель для электродвигателя
марки ВВГ 2х120 мм
Технические
данные:
L–8м
S – 120 мм2
ΔUпд - 2 В
ΔUп - 0.315 В
0.315 ≤ 2 В

13. Функциональная схема ЭП. Характеристики ТВ.

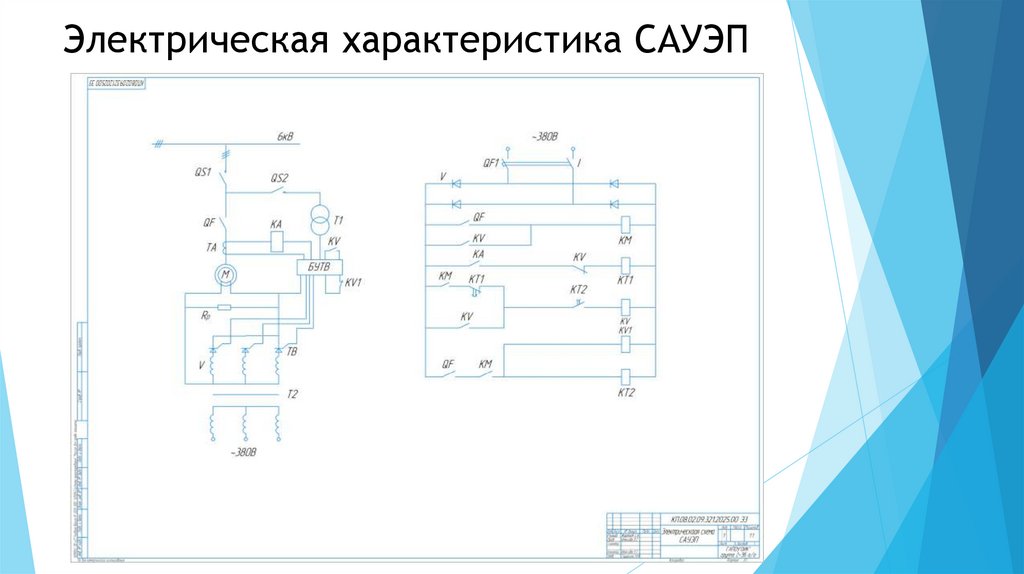

14. Электрическая характеристика САУЭП

15. Спасибо за внимание!
