Система управления электропривода буровой насосной установки УНБ-600

1.

Курсовой проект на тему: Система
управления электропривода буровой
насосной установки УНБ-600
Выполнил: В.М Мараров
Руководитель: Е.Г. Илясова

2.

Цель курсового проекта:
Спроектировать систему
управления автоматизированным
электроприводом буровой
насосной установки УНБ-600

3.

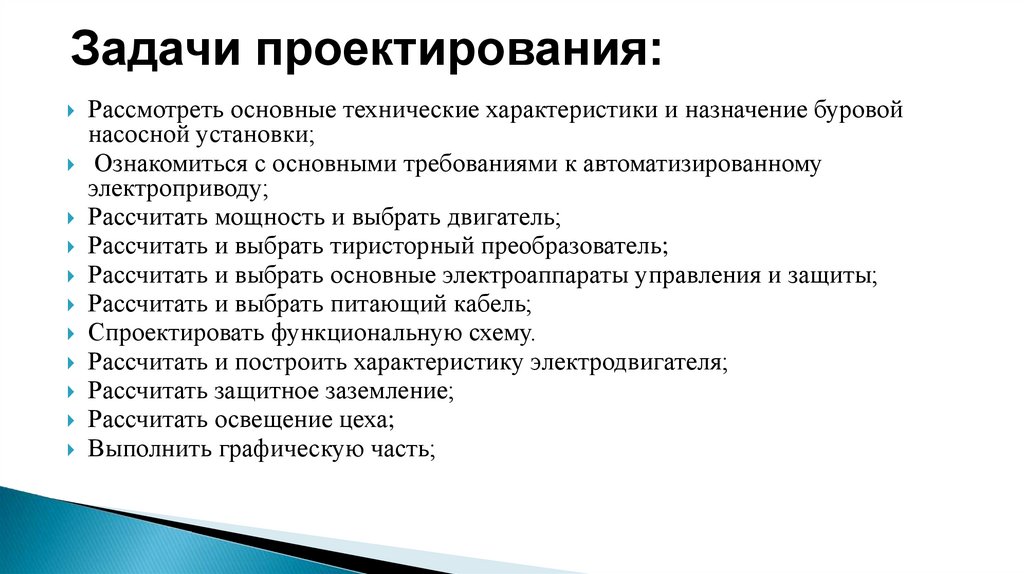

Задачи проектирования:
Рассмотреть основные технические характеристики и назначение буровой
насосной установки;
Ознакомиться с основными требованиями к автоматизированному
электроприводу;
Рассчитать мощность и выбрать двигатель;
Рассчитать и выбрать тиристорный преобразователь;
Рассчитать и выбрать основные электроаппараты управления и защиты;
Рассчитать и выбрать питающий кабель;
Спроектировать функциональную схему.
Рассчитать и построить характеристику электродвигателя;
Рассчитать защитное заземление;
Рассчитать освещение цеха;
Выполнить графическую часть;

4.

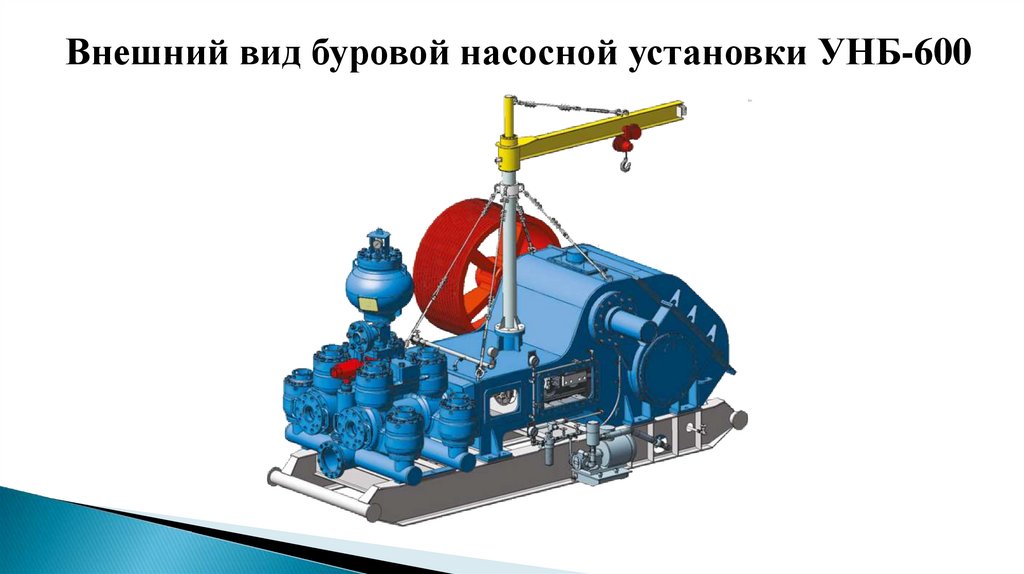

Внешний вид буровой насосной установки УНБ-600

5.

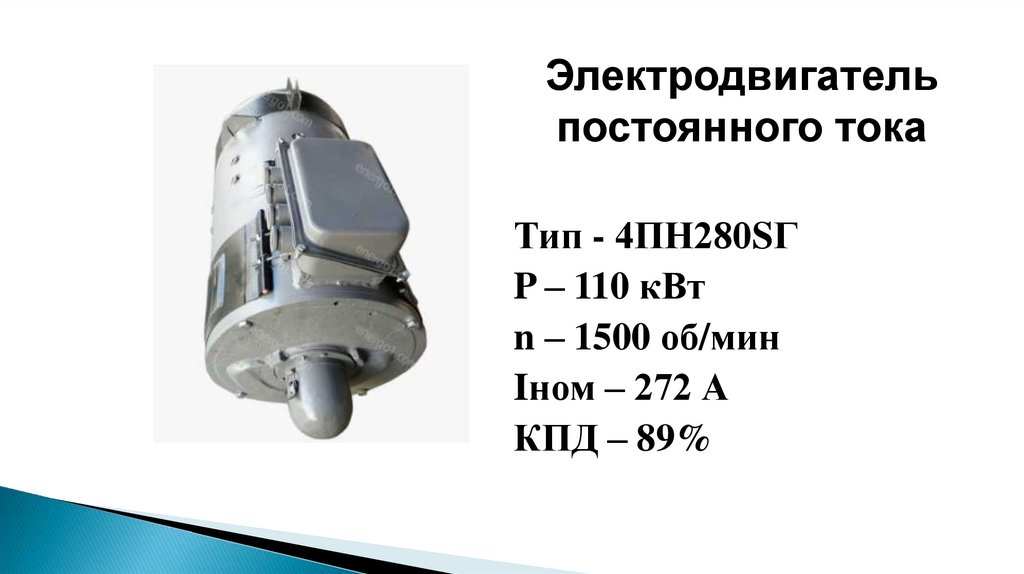

Электродвигатель
постоянного тока
Тип - 4ПН280SГ
P – 110 кВт
n – 1500 об/мин
Iном – 272 А
КПД – 89%

6.

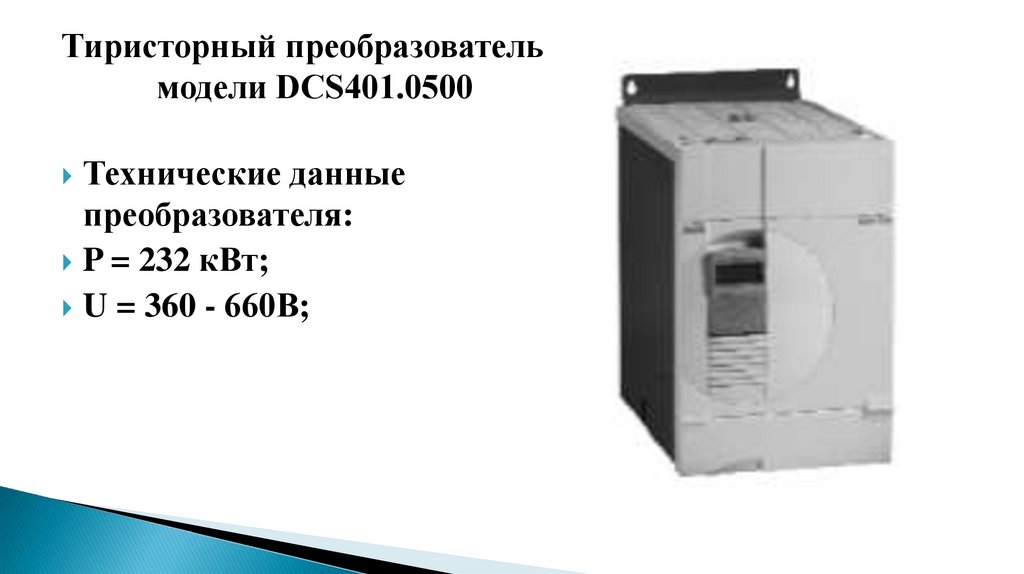

Тиристорный преобразователь
модели DCS401.0500
Технические данные
преобразователя:
P = 232 кВт;
U = 360 - 660В;

7.

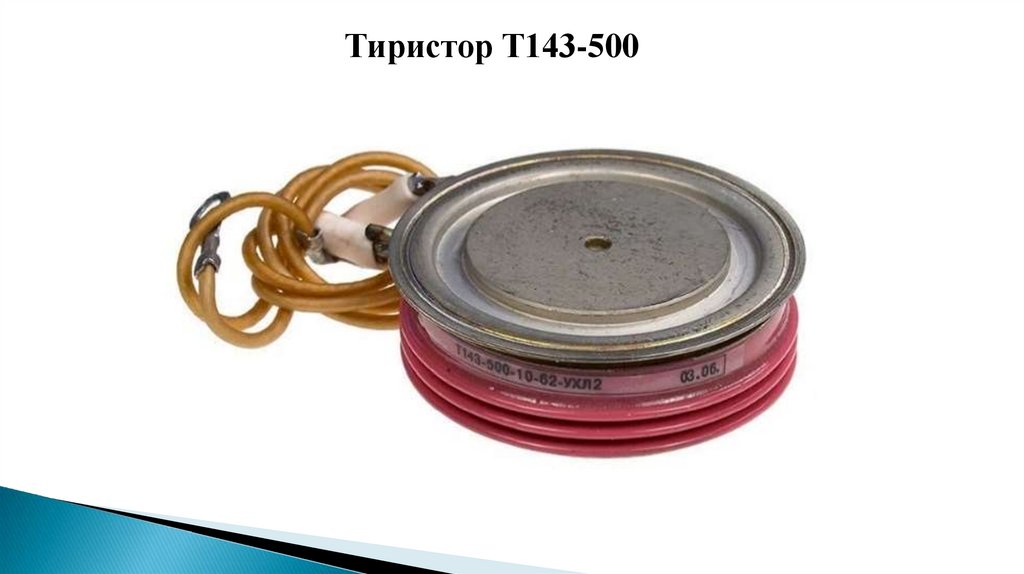

Тиристор Т143-500

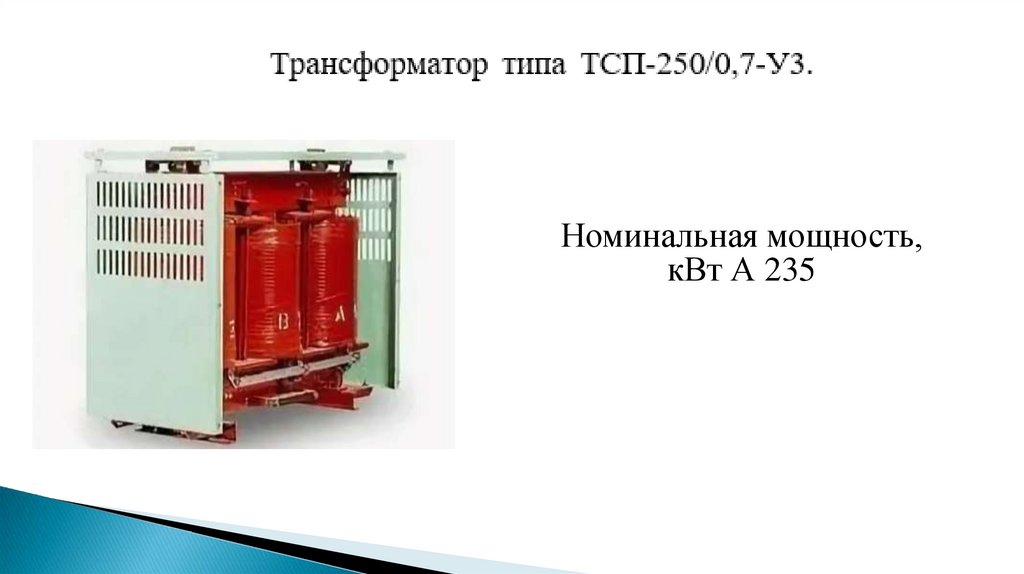

8. Номинальная мощность, кВт А 235

9.

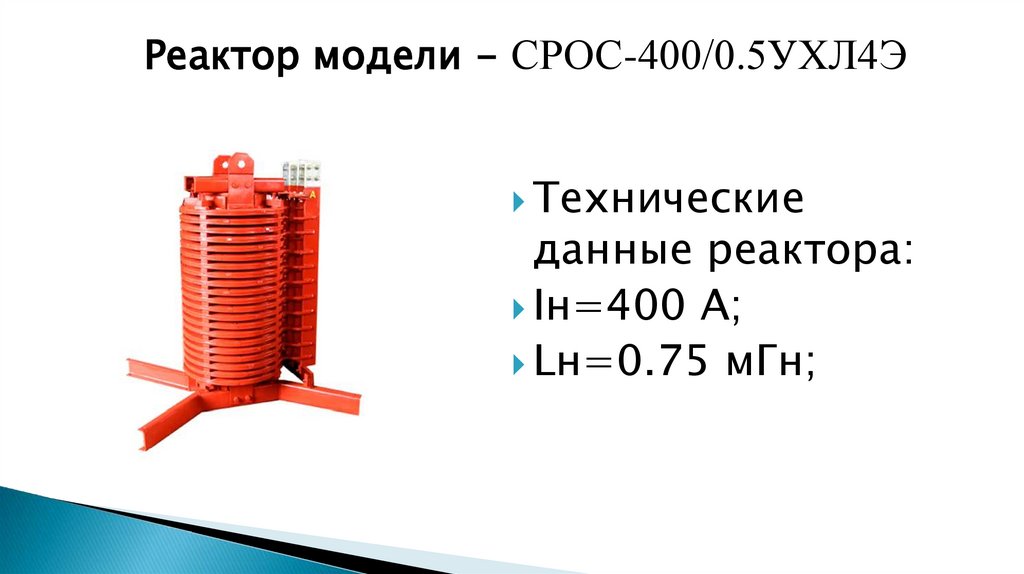

Реактор модели - СРОС-400/0.5УХЛ4Э
Технические
данные реактора:
Iн=400 А;
Lн=0.75 мГн;

10.

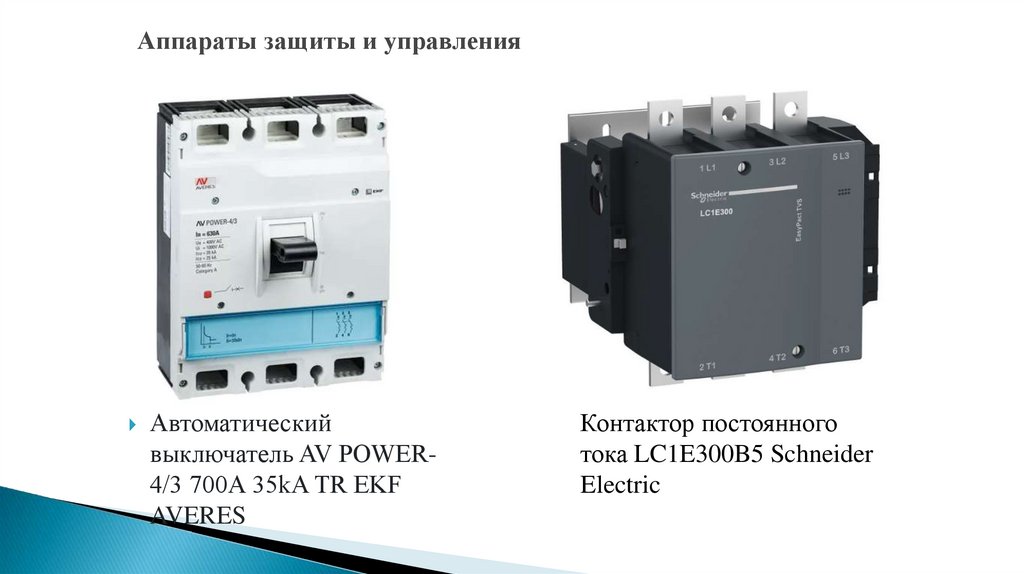

Аппараты защиты и управления
Автоматический
выключатель AV POWER4/3 700А 35kA TR EKF
AVERES
Контактор постоянного
тока LC1E300B5 Schneider
Electric

11.

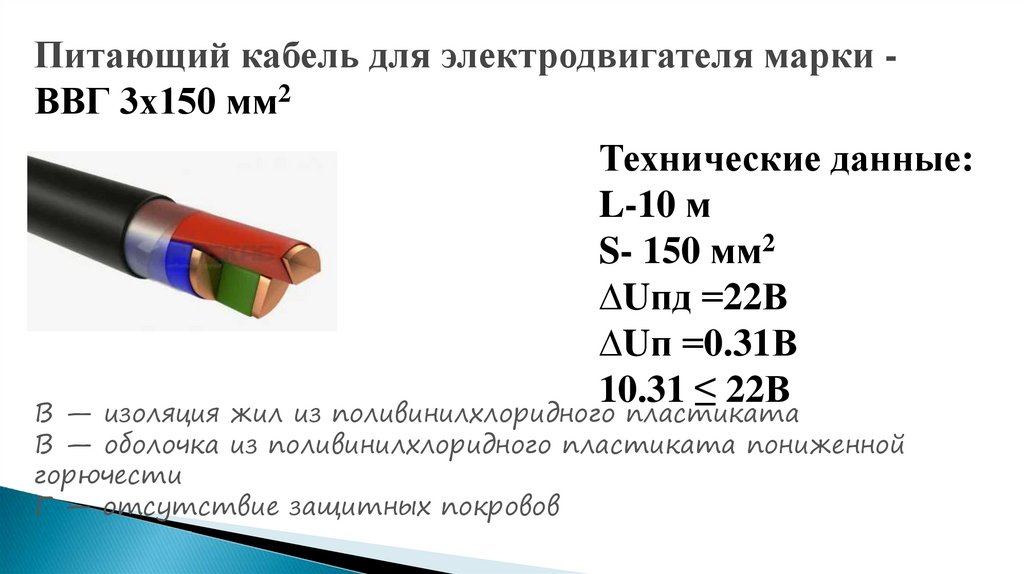

Питающий кабель для электродвигателя марки ВВГ 3х150 мм2
Технические данные:
L-10 м
S- 150 мм2
∆Uпд =22В
∆Uп =0.31В
10.31 ≤ 22В В
В — изоляция жил из поливинилхлоридного пластиката
В — оболочка из поливинилхлоридного пластиката пониженной
горючести
Г — отсутствие защитных покровов

12.

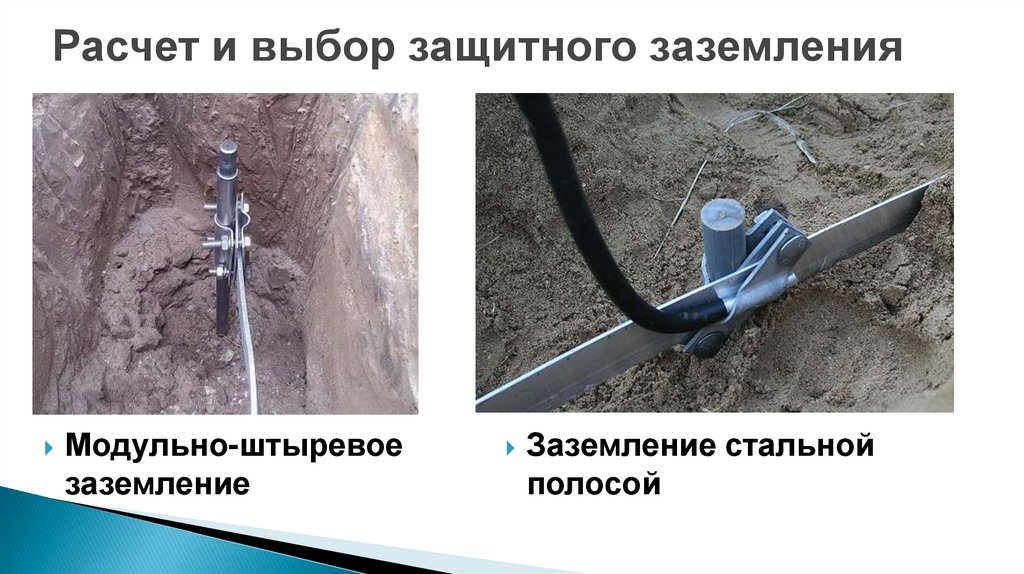

Расчет и выбор защитного заземления
Модульно-штыревое
заземление
Заземление стальной
полосой

13.

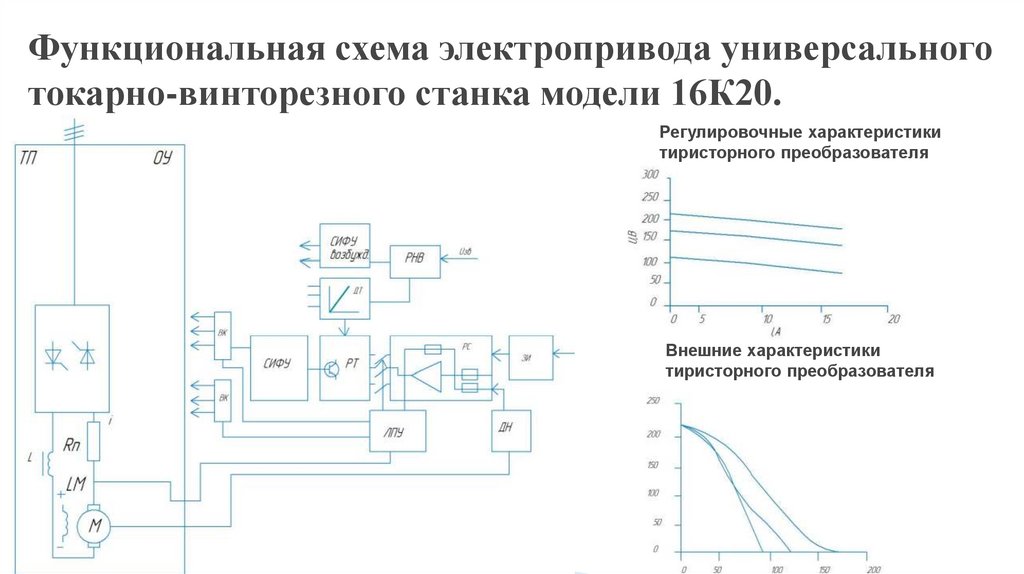

Функциональная схема электропривода универсального
токарно-винторезного станка модели 16К20.
Регулировочные характеристики
тиристорного преобразователя
Внешние характеристики
тиристорного преобразователя

14.

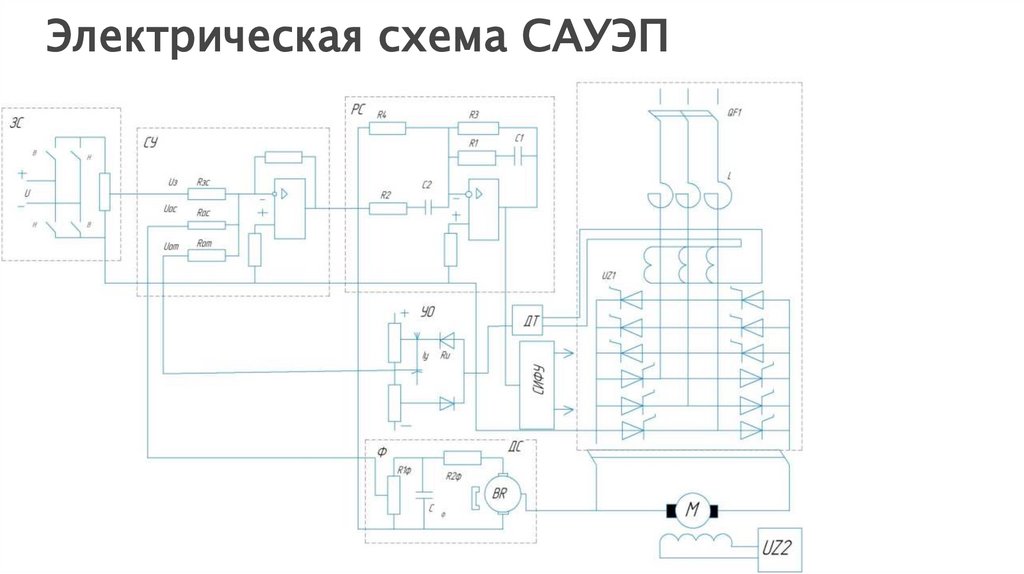

Электрическая схема САУЭП

15.

Спасибо за
внимание!
