Модернизация электропривода конвейерной установки

1. Дипломный проект на тему: МОДЕРНИЗАЦИЯ ЭЛЕКТРОПРИВОДА КОНВЕЙЕРНОЙ УСТАНОВКИ

Выполнил: Штепенко Р.А.
Руководитель: Илясова Е.Г.

2. Цель дипломного проекта – разработка системы электропривода преобразователь частоты -асинхронный двигатель Задачи -

проанализировать и выбрать систему управления электроприводом;
- рассчитать мощность и выбрать приводный электродвигатель;
- рассчитать и выбрать преобразователь частоты;
- рассчитать и выбрать элементы входного и выходного фильтров
- рассчитать и выбрать основные электрические аппараты управления и
защиты;
- рассчитать затраты на данный проект;
- рассчитать защитное заземление.
- выполнить графическую часть.

3.

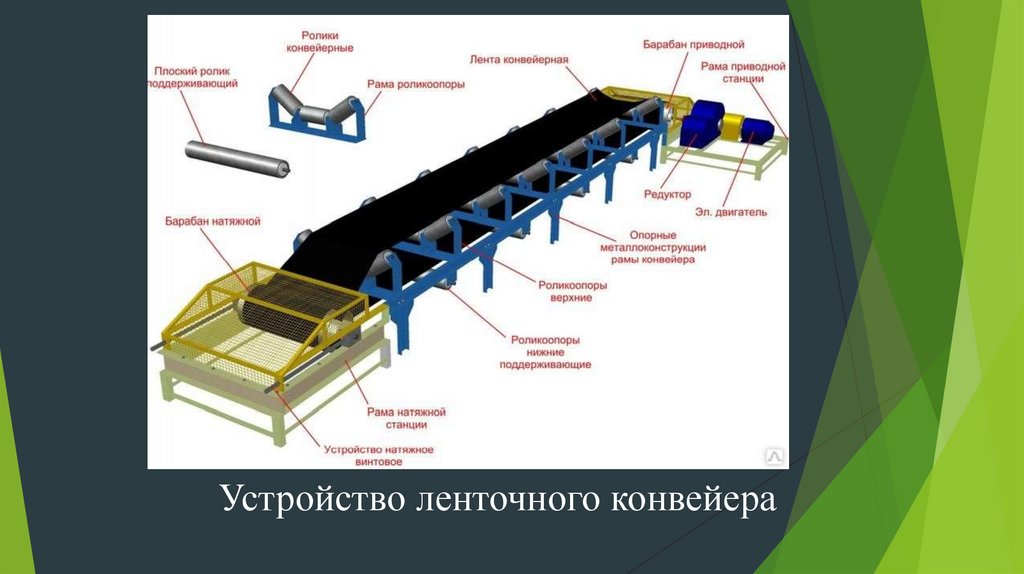

Устройство ленточного конвейера

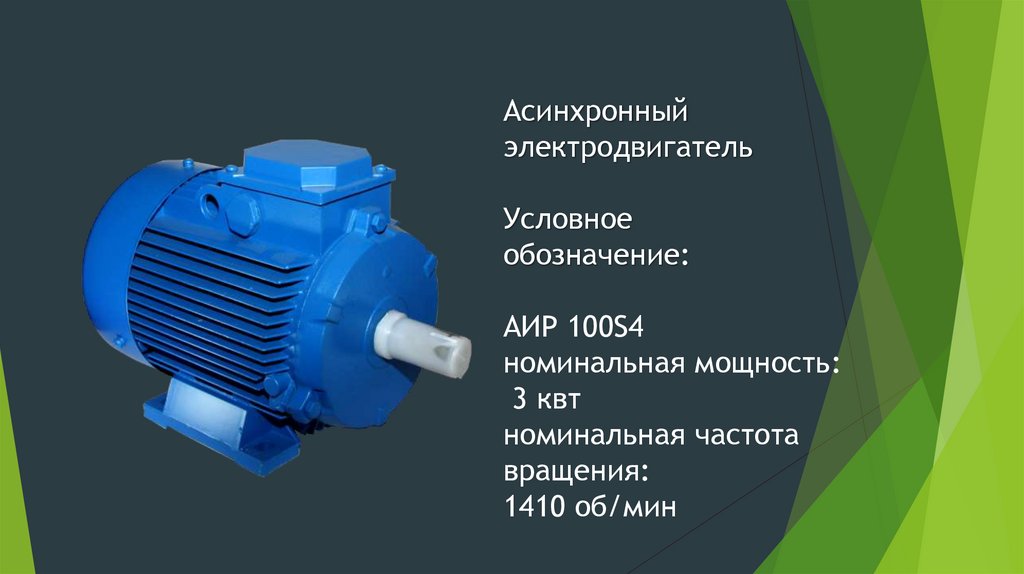

4. Асинхронный электродвигатель Условное обозначение: АИР 100S4 номинальная мощность: 3 квт номинальная частота вращения: 1410

об/мин

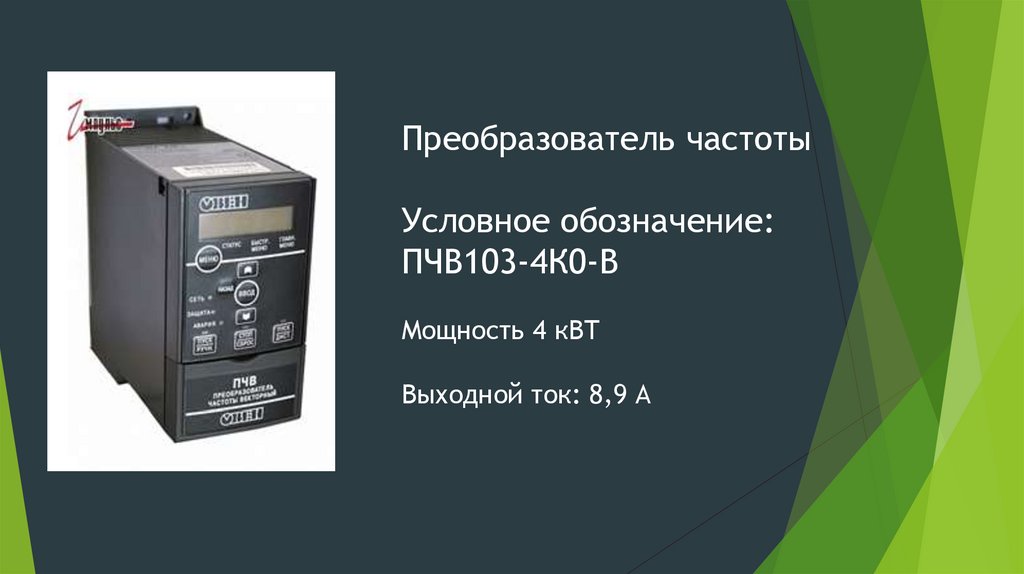

5. Преобразователь частоты Условное обозначение: ПЧВ103-4К0-B Мощность 4 кВТ Выходной ток: 8,9 А

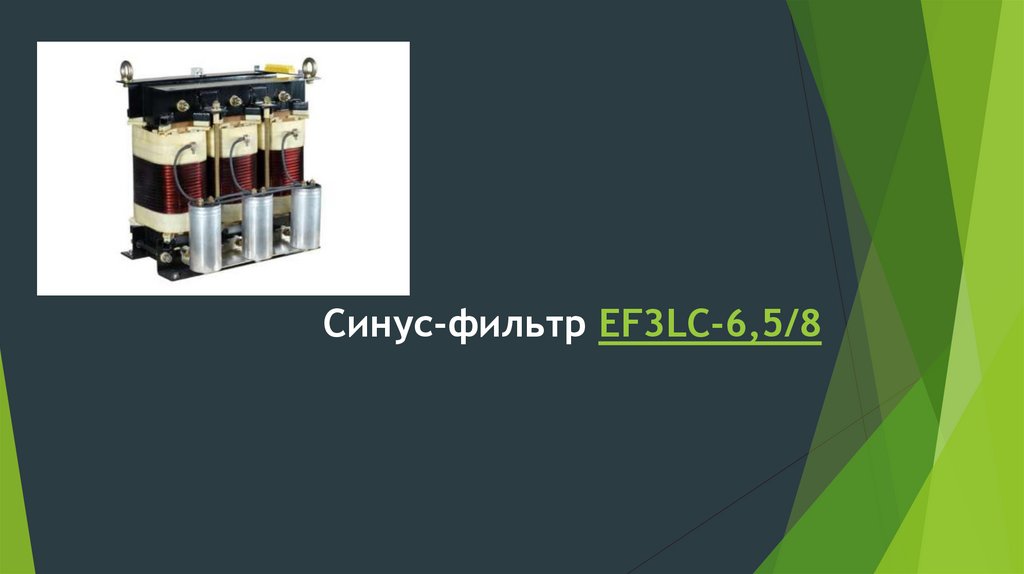

6. Синус-фильтр EF3LC-6,5/8

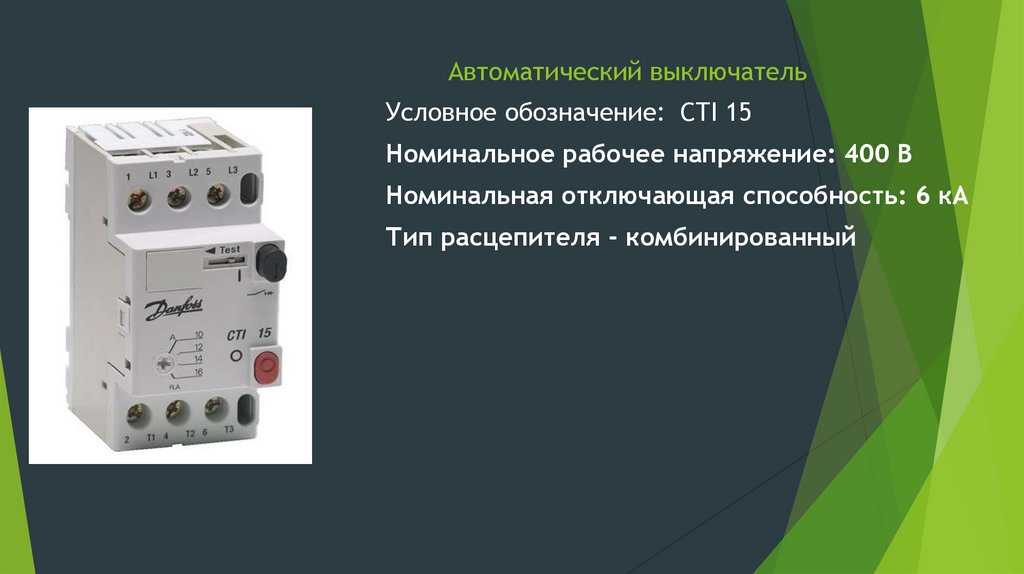

7. Автоматический выключатель

Условное обозначение: CTI 15
Номинальное рабочее напряжение: 400 В
Номинальная отключающая способность: 6 кА
Тип расцепителя - комбинированный

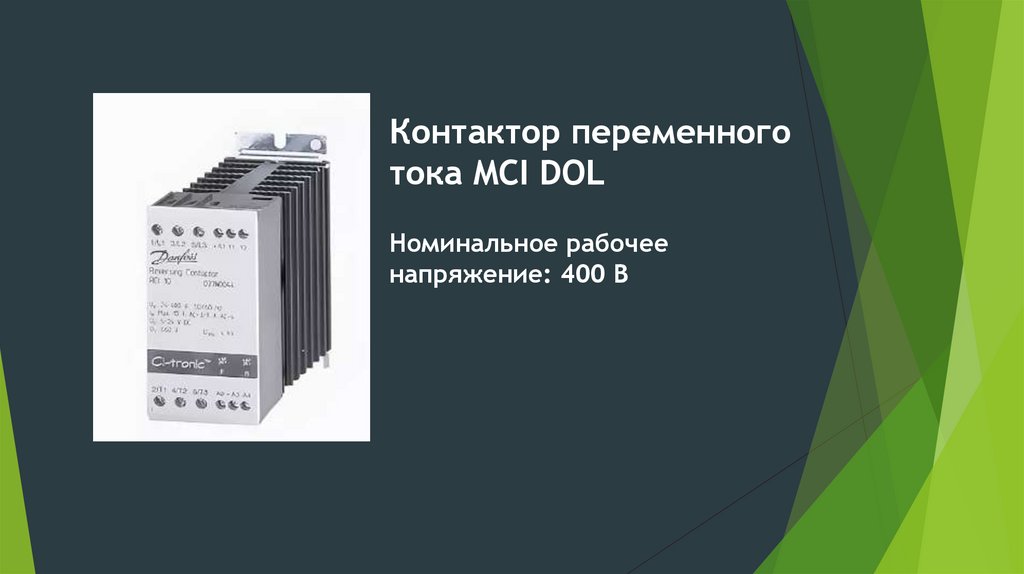

8. Контактор переменного тока MCI DOL

Контактор переменного
тока MCI DOL
Номинальное рабочее
напряжение: 400 В

9.

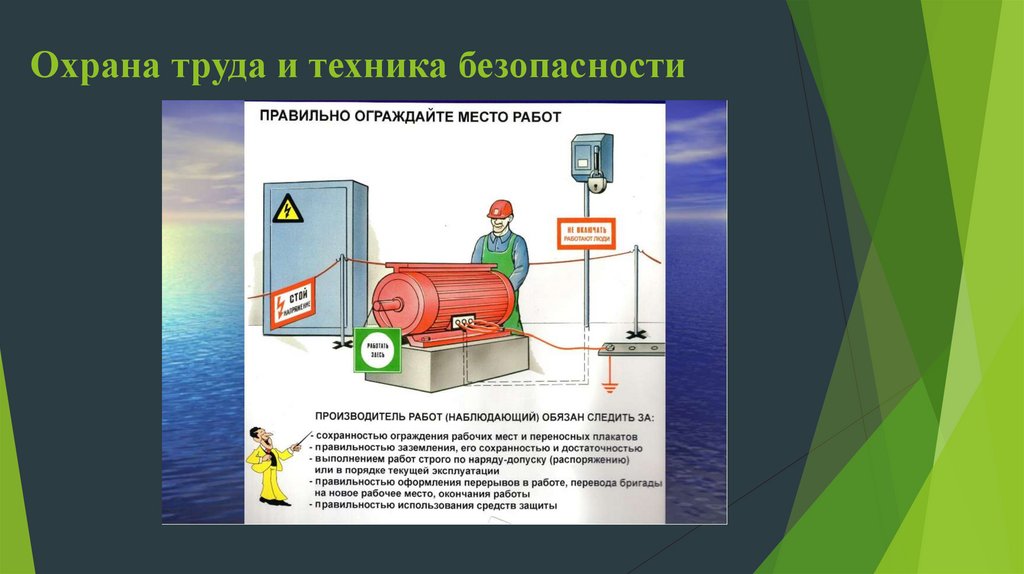

10. Охрана труда и техника безопасности

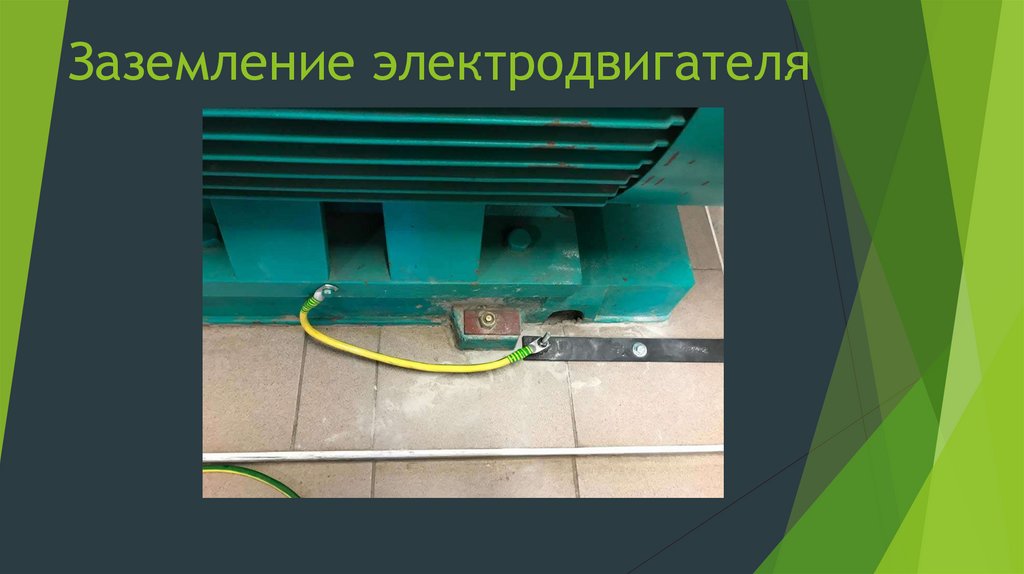

11. Заземление электродвигателя

12.

13.

14.

15. Спасибо за внимание!
