Модернизация электропривода пресс-ножниц

1. Дипломный проект на тему: Модернизация электропривода пресс-ножниц

Разработал: Дедиков О.В
Преподаватель: Илясова Е.Г

2. Пресс – ножницы НВ5222

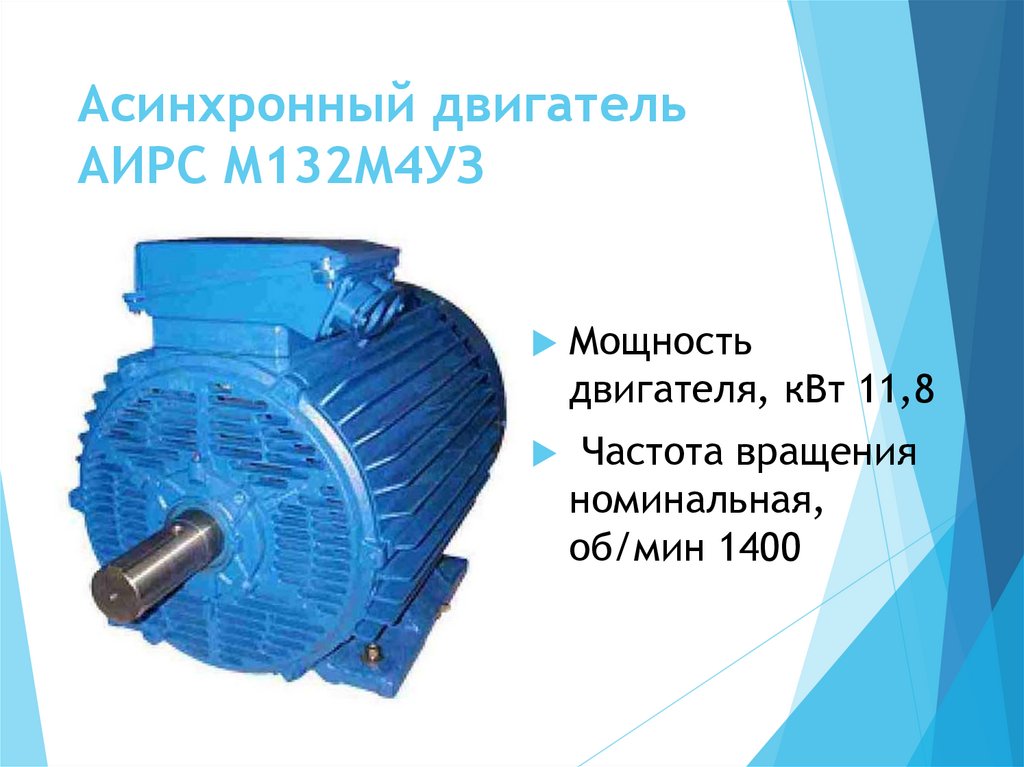

3. Асинхронный двигатель АИРС М132М4УЗ

Мощность
двигателя, кВт 11,8
Частота вращения
номинальная,
об/мин 1400

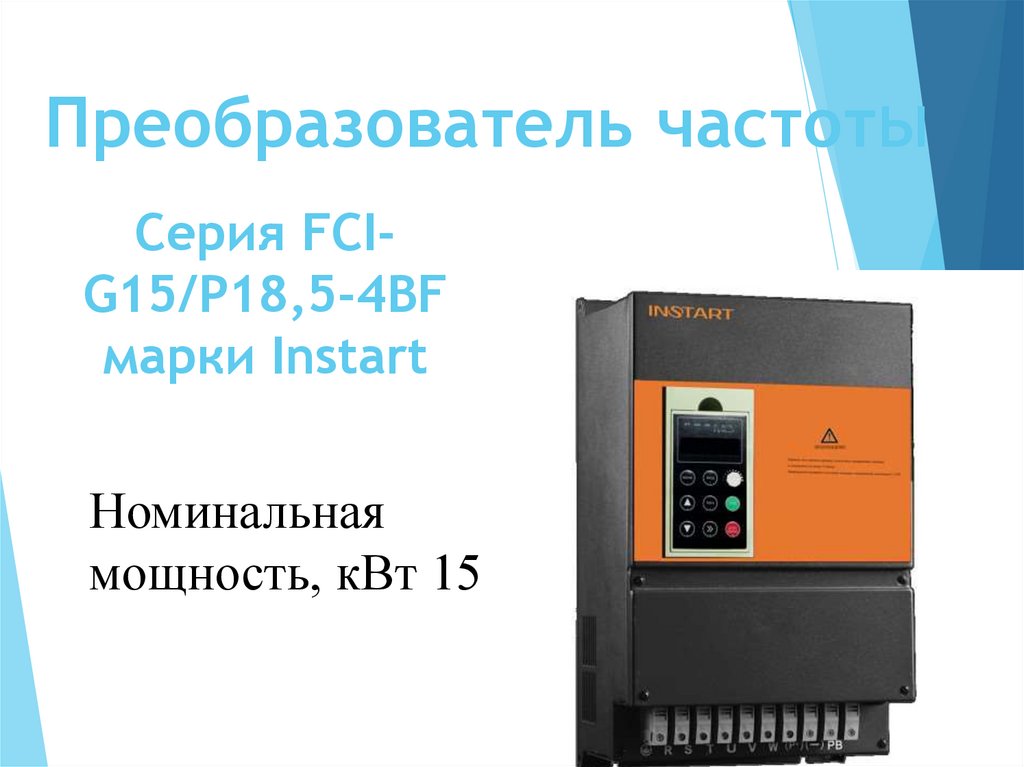

4. Преобразователь частоты

Серия FCIG15/P18,5-4BF
марки Instart
Номинальная
мощность, кВт 15

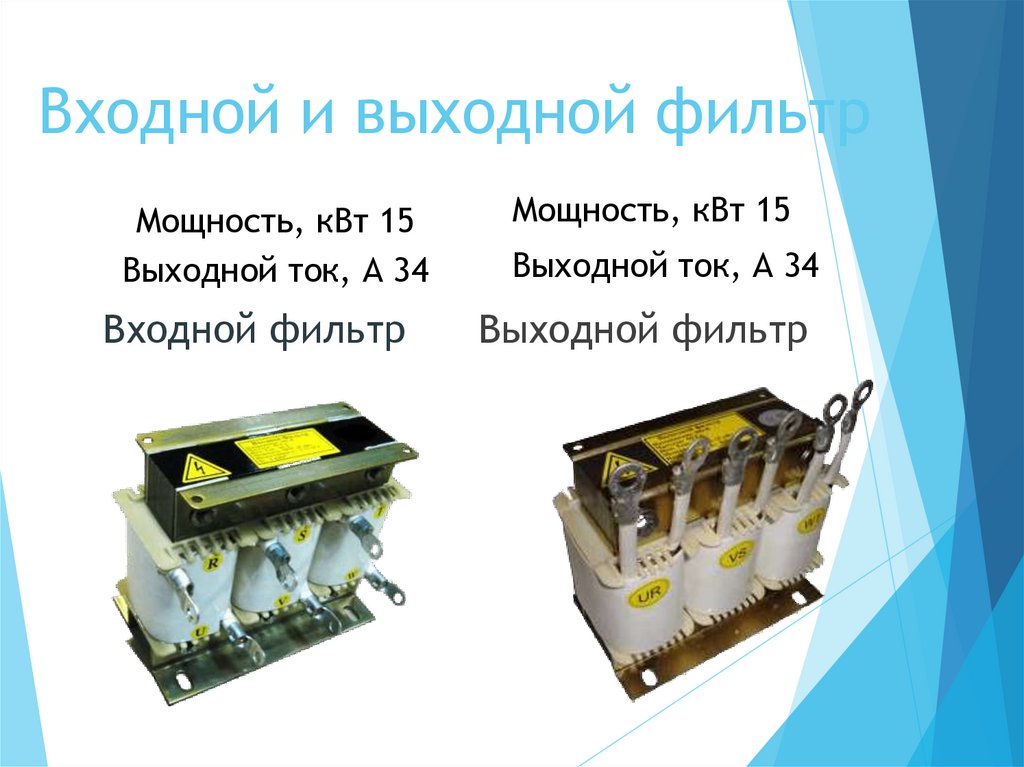

5. Входной и выходной фильтр

Мощность, кВт 15
Выходной ток, А 34
Мощность, кВт 15
Входной фильтр
Выходной фильтр
Выходной ток, А 34

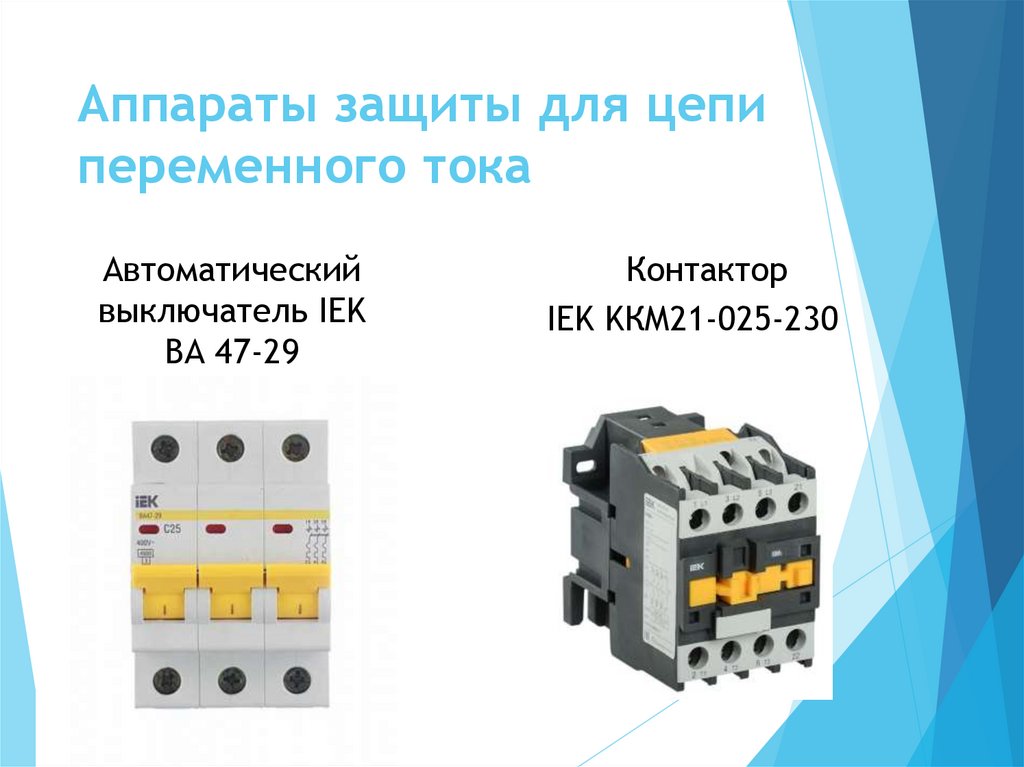

6. Аппараты защиты для цепи переменного тока

Автоматический
выключатель IEK
ВА 47-29
Контактор
IEK KКM21-025-230

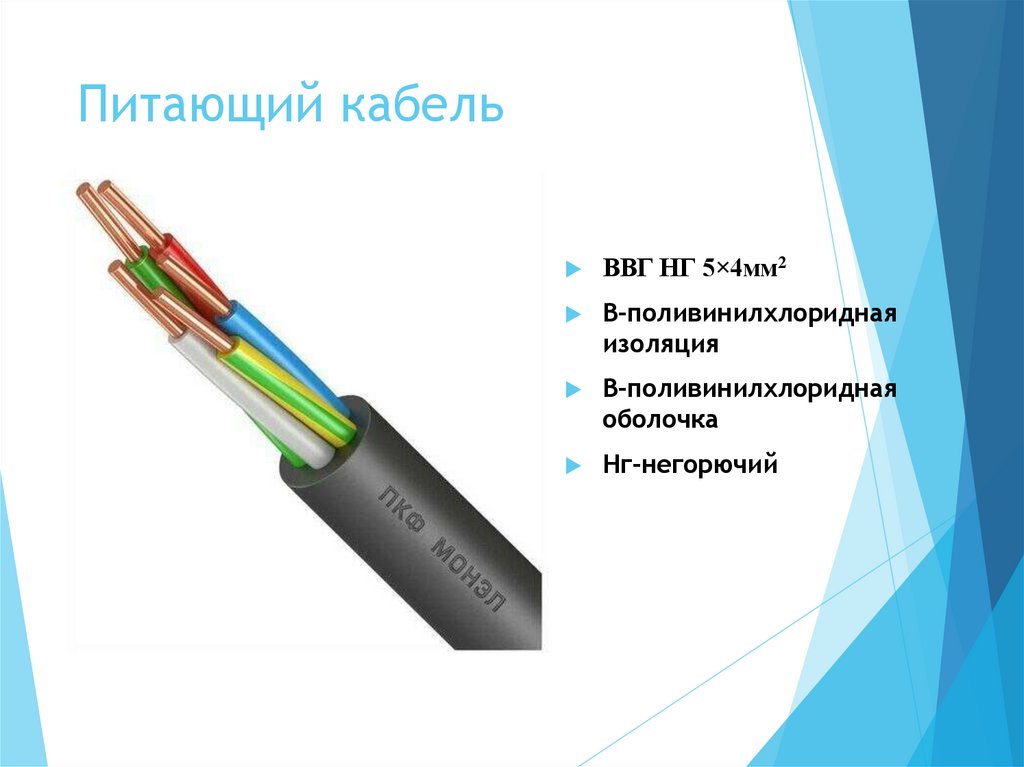

7. Питающий кабель

ВВГ НГ 5×4мм2
В-поливинилхлоридная
изоляция
В-поливинилхлоридная
оболочка
Нг-негорючий

8.

Расчетно-экономическая часть
Составлен годовой план рабочего
времени
Составлен план трудоемкости
Составлен график ППР
Рассчитан фонд заработной платы
Рассчитана смета на основное
электрооборудование

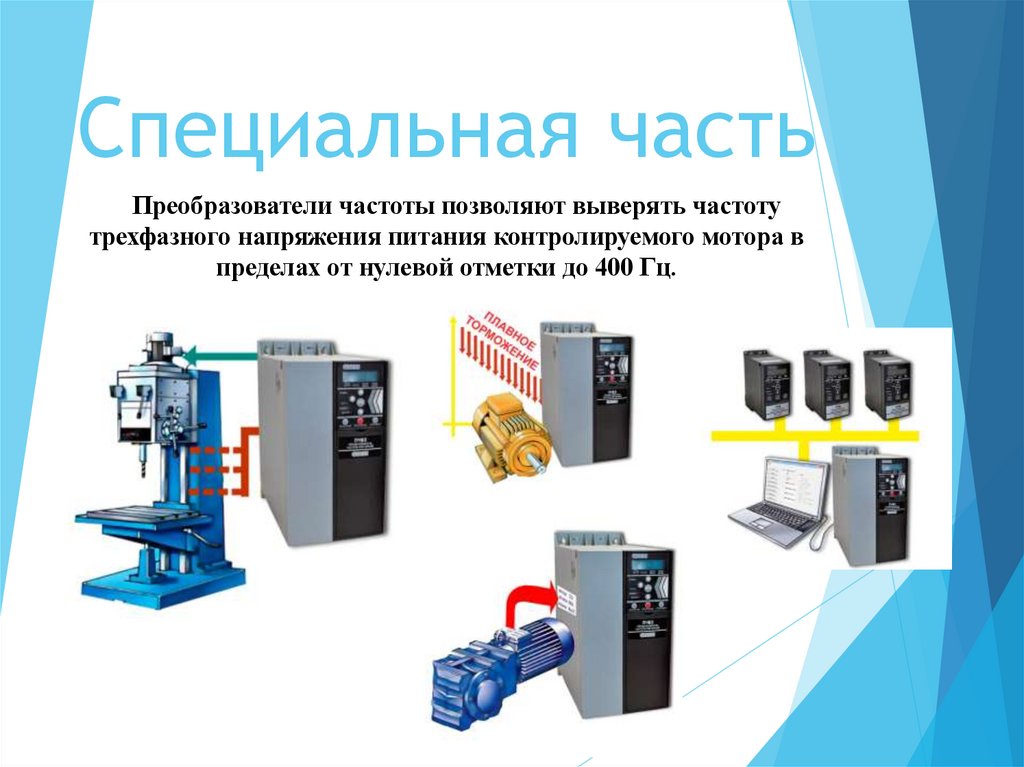

9. Специальная часть

Преобразователи частоты позволяют выверять частоту
трехфазного напряжения питания контролируемого мотора в
пределах от нулевой отметки до 400 Гц.

10. Техника безопасности

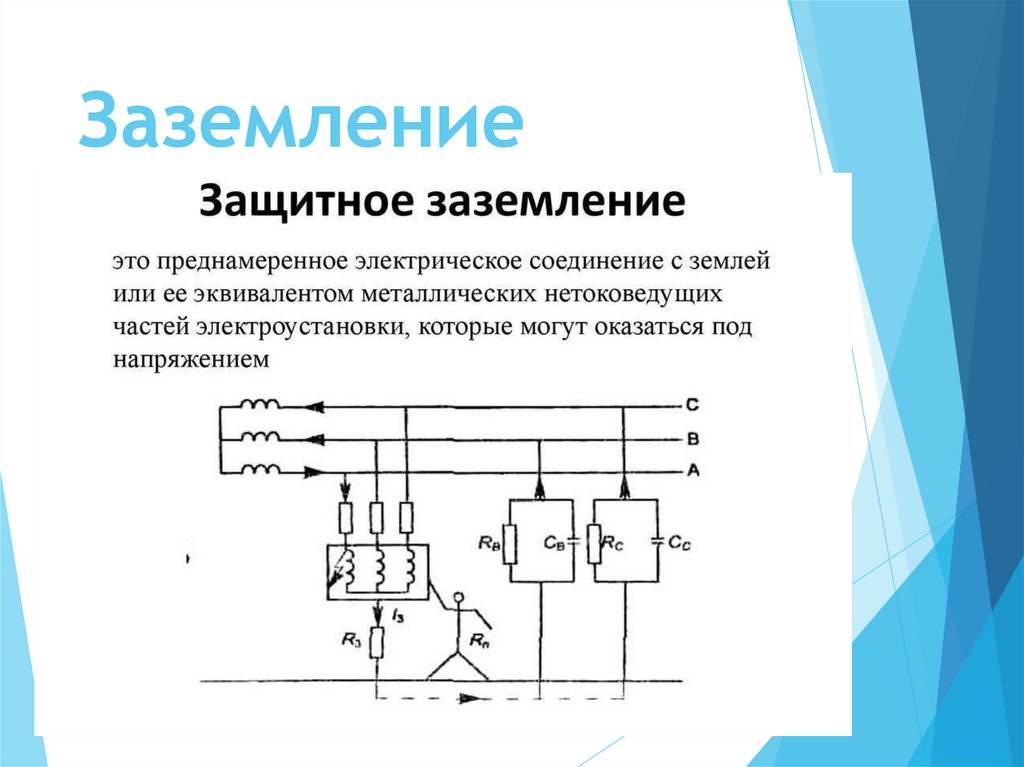

11. Заземление

12.

13.

14.

15. Доклад окончен. Спасибо за внимание!
