Система управления тиристорного электропривода насосной установки модели 1СЦН 75-70-Б

1. Система управления тиристорного электропривода насосной установки модели 1СЦН 75-70-Б

Выполнил студент гр. 2ЭБ
Тажимов М.А.

2. Основная цель курсового проекта - выявить эффективность работы узлов электропривода насосной установки, программного

обеспечения,
расход энергии и КПД за цикл работы насоса.

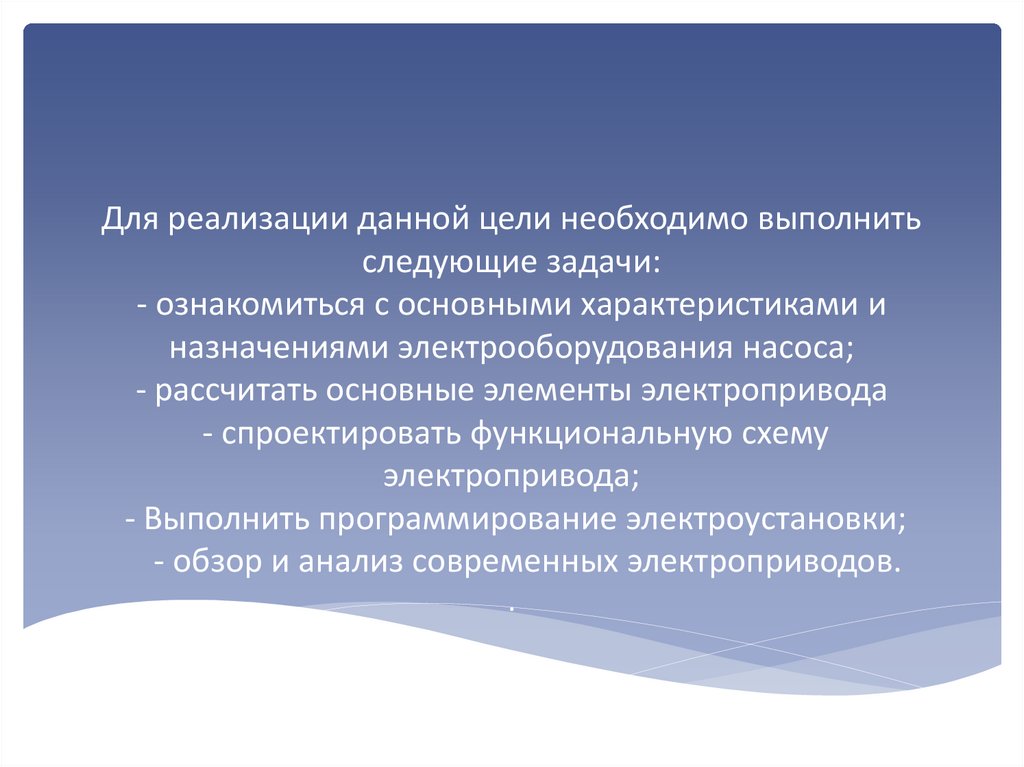

3. Для реализации данной цели необходимо выполнить следующие задачи: - ознакомиться с основными характеристиками и назначениями

электрооборудования насоса;
- рассчитать основные элементы электропривода
- спроектировать функциональную схему
электропривода;
- Выполнить программирование электроустановки;
- обзор и анализ современных электроприводов.
.

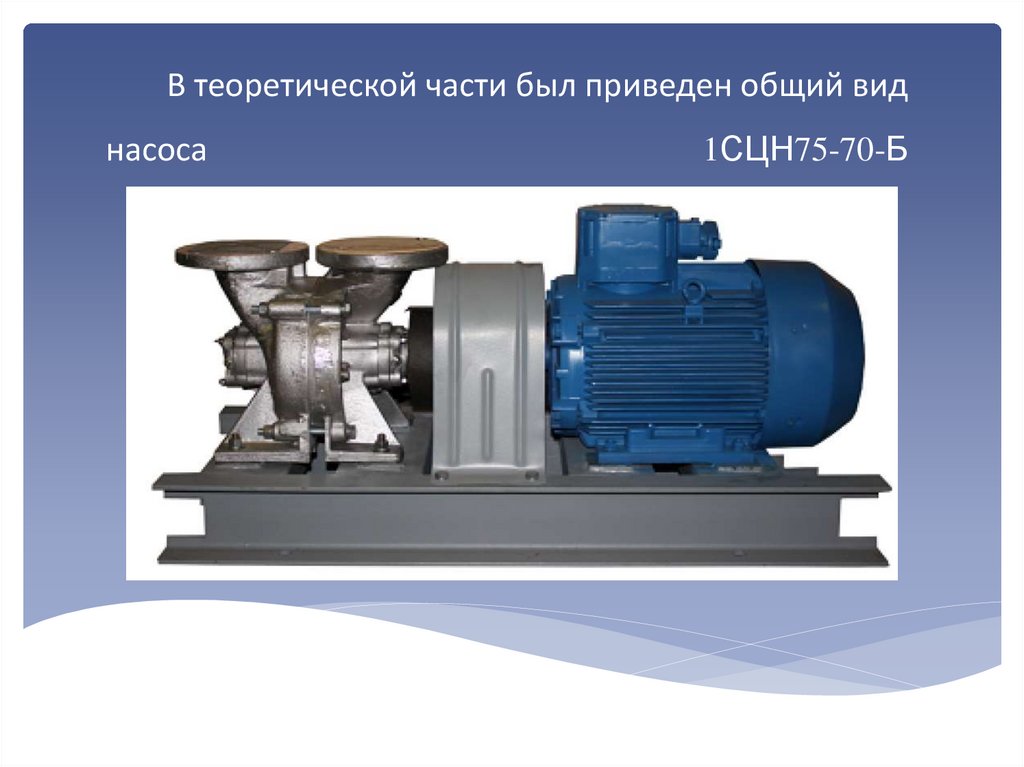

4. В теоретической части был приведен общий вид насоса 1СЦН75-70-Б

5. Расчет мощности и выбор электродвигателя марки СД2-85/18-1004.

Расшифровка двигателя СД2-85/18-1004 :
СД - синхронный двигатель;
2 - номер серии;
85 - наружный диаметр сердечника
статора, см (74; 85);
18 - длина сердечника статора с
каналами, см;
- число полюсов (6; 8; 10; 12);
- климатическое исполнение (У, О)
и категория размещения

6. Выбор тиристорного возбудителя BTE-200/36T

Выбор тиристорного возбудителя BTE200/36T
Тип
тирист
орног
о
возбу
дител
я
BTE200/3
6T
Номи
нальн
ая
мощн
ость,
кВт
Ток
номин
альны
й
выпря
мленн
ый, А
Напряжен
ие
номиналь
ное
выпрямле
нное, В
Мах.
Выпря
мленн
ое
напря
жение,
В
8,5
200
36
63
К.
П.
Д.
,
%
84,
6

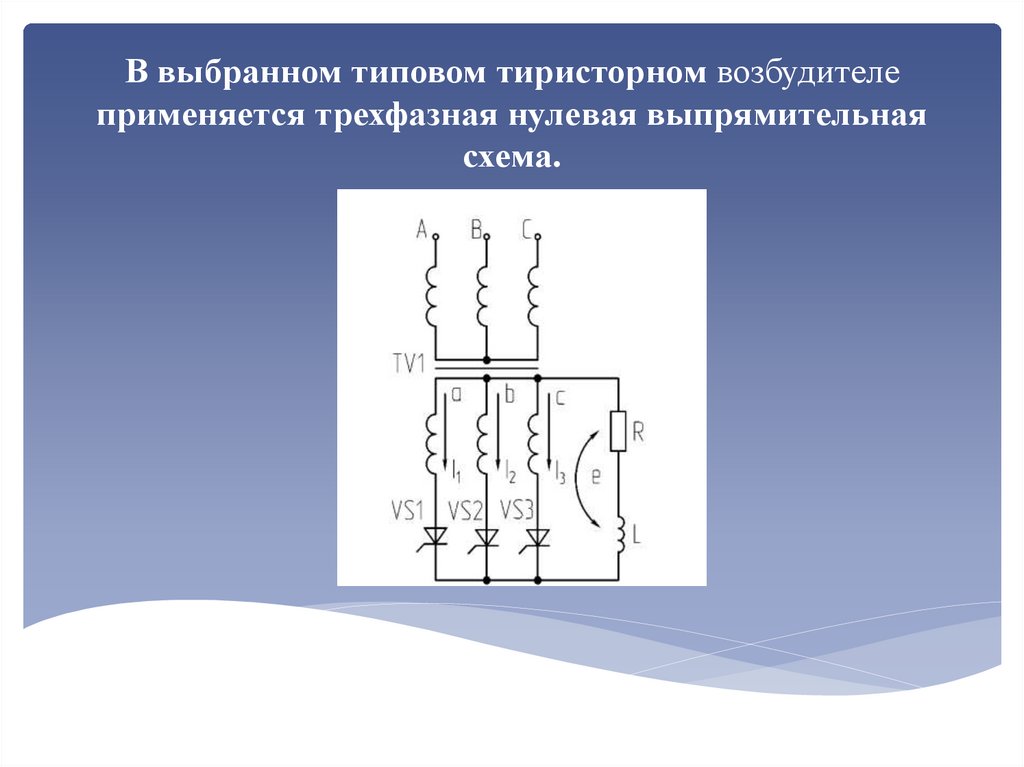

7. В выбранном типовом тиристорном возбудителе применяется трехфазная нулевая выпрямительная схема.

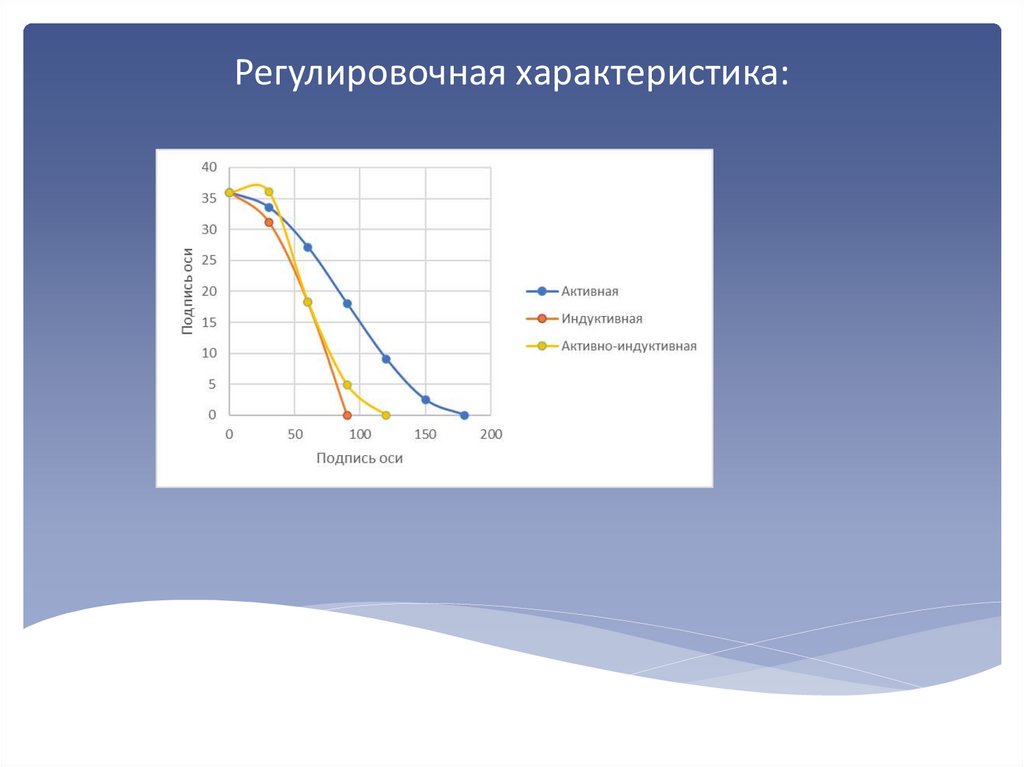

8. Регулировочная характеристика:

9. Внешние характеристики ТВ

40
35
30
25
Ud,В
0 град
30 град
20
60 град
15
10
5
0
0
50
100
Id,А
150
200
250

10. Автоматический выключатель марки ABB 1SDA054117R1

Для защиты от токов короткого замыкания
необходимо установить автоматический
выключатель по следующим условиям:
Iном ≥ I1
320А ≥ 312А
Технические характеристики ABB 1SDA054117R1
Тип силовой
Тип монтажа на монтажную панель
Номинальное напряжение 690 В
Отключающая способность 36 кА
Климатическое исполнение УЗ
Степень защиты IP20
Количество полюсов 3
Цвет корпуса черно-серый
Номинальный ток 320 А Вес нетто
2.35 кг

11. Тахогенератов марки ТГП-3А

Условия выбора:
nн ≥ np
np = 3000 об/мин
nн=3000 об/мин
3000 ≥ 3000

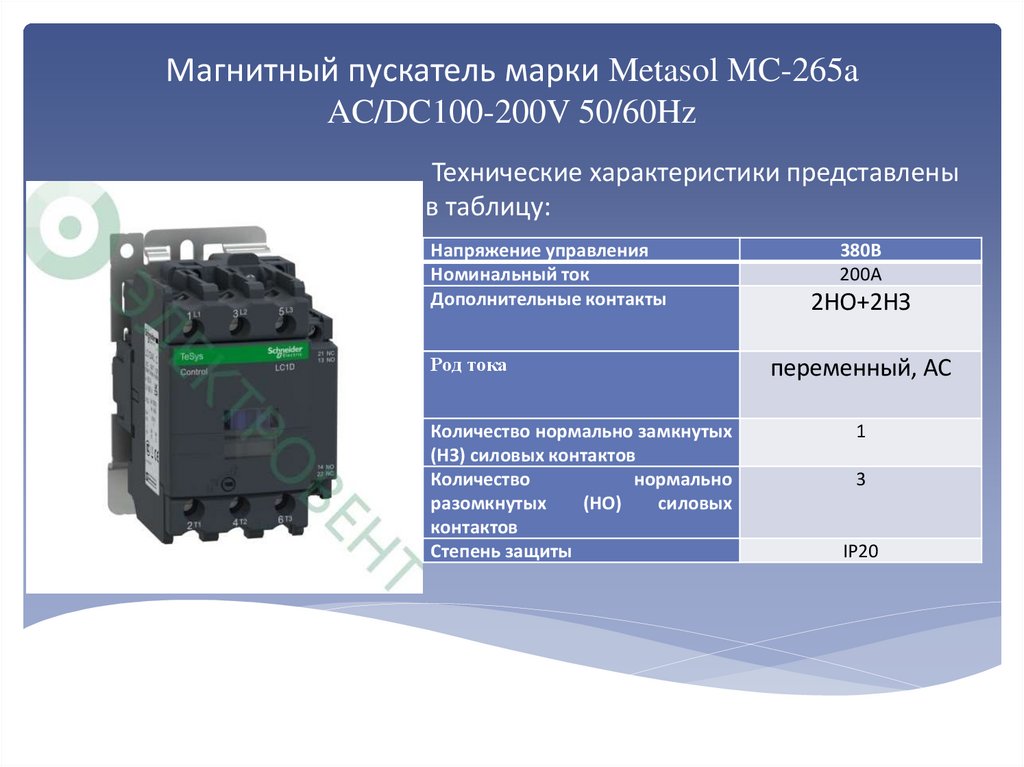

12. Магнитный пускатель марки Metasol MC-265a AC/DC100-200V 50/60Hz

Технические характеристики представлены
в таблицу:
Напряжение управления
Номинальный ток
Дополнительные контакты
Род тока
Количество нормально замкнутых
(НЗ) силовых контактов
Количество
нормально
разомкнутых
(НО)
силовых
контактов
Степень защиты
380В
200А
2НО+2НЗ
переменный, АС
1
3
IP20

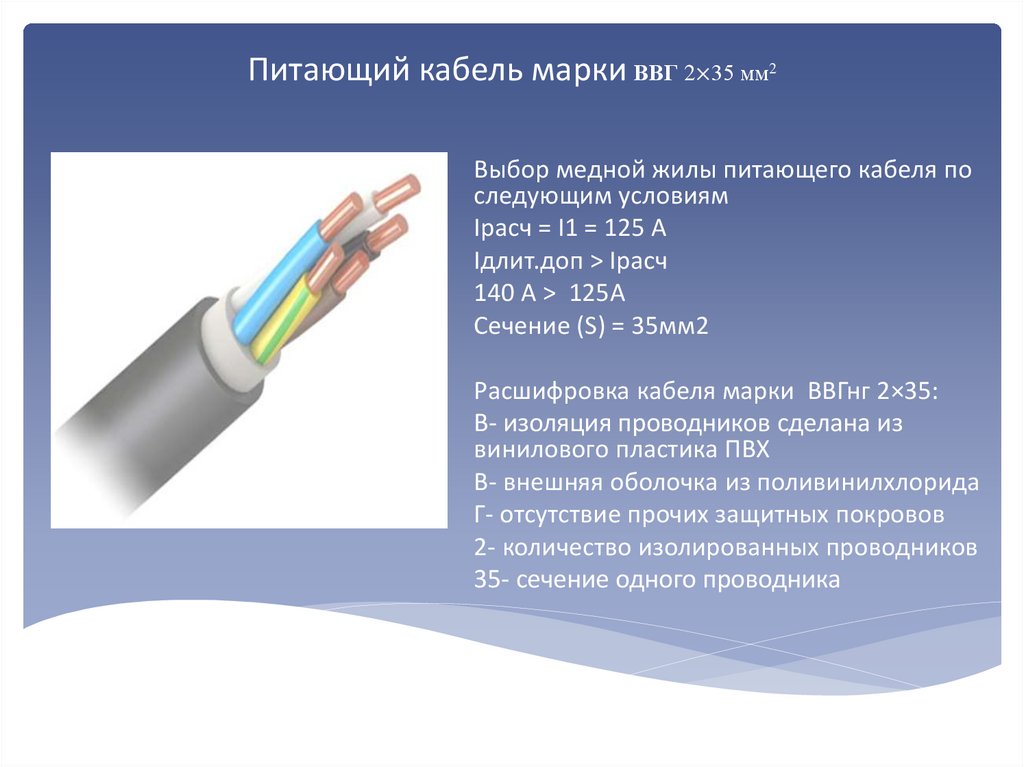

13. Питающий кабель марки ВВГ 2×35 мм2

Выбор медной жилы питающего кабеля по
следующим условиям
Iрасч = I1 = 125 А
Iдлит.доп > Iрасч
140 А > 125А
Сечение (S) = 35мм2
Расшифровка кабеля марки ВВГнг 2×35:
В- изоляция проводников сделана из
винилового пластика ПВХ
В- внешняя оболочка из поливинилхлорида
Г- отсутствие прочих защитных покровов
2- количество изолированных проводников
35- сечение одного проводника

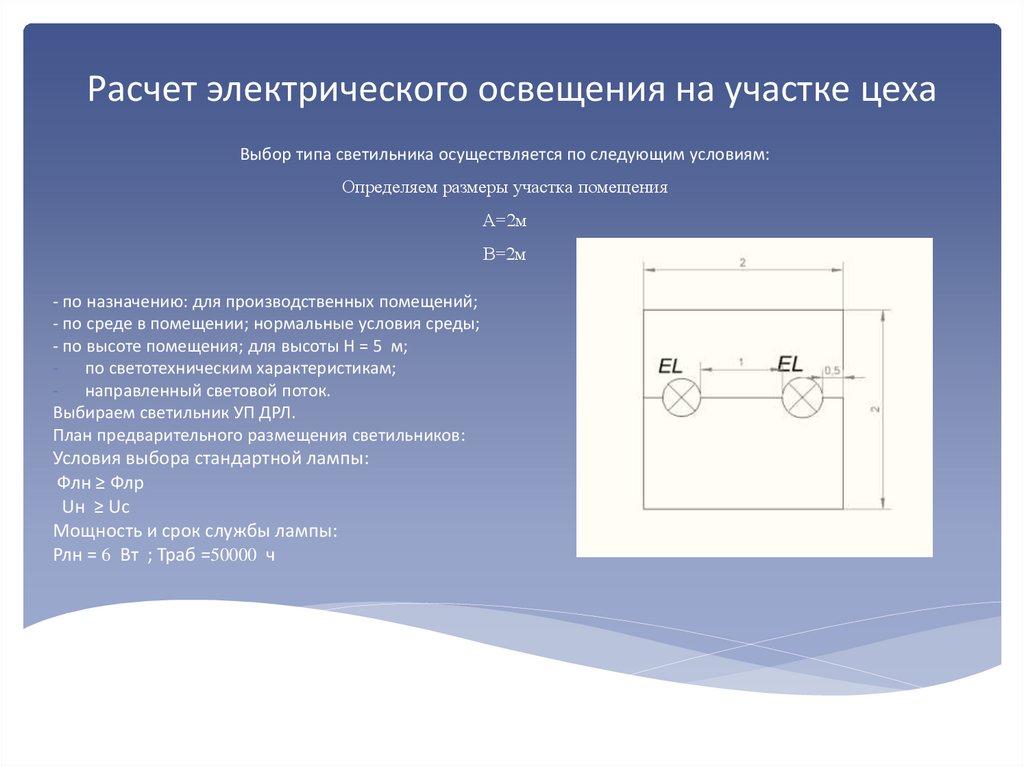

14. Расчет электрического освещения на участке цеха

Выбор типа светильника осуществляется по следующим условиям:
Определяем размеры участка помещения
А=2м
В=2м
- по назначению: для производственных помещений;
- по среде в помещении; нормальные условия среды;
- по высоте помещения; для высоты Н = 5 м;
- по светотехническим характеристикам;
- направленный световой поток.
Выбираем светильник УП ДРЛ.
План предварительного размещения светильников:
Условия выбора стандартной лампы:
Флн ≥ Флр
Uн ≥ Uс
Мощность и срок службы лампы:
Рлн = 6 Вт ; Траб =50000 ч

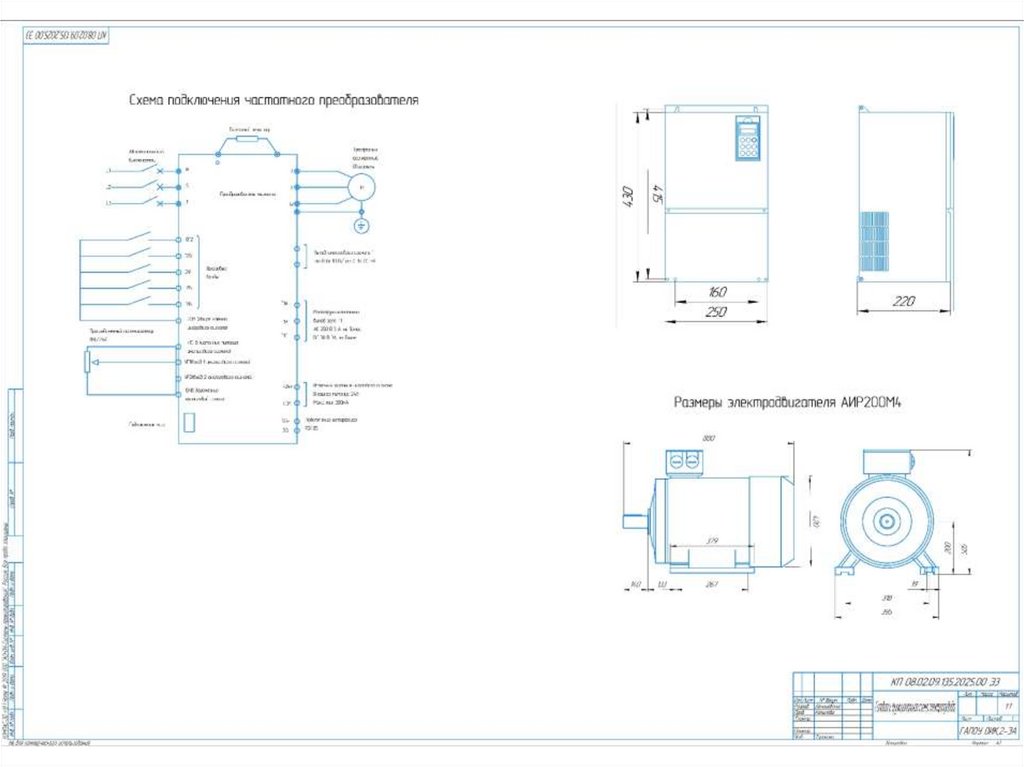

15.

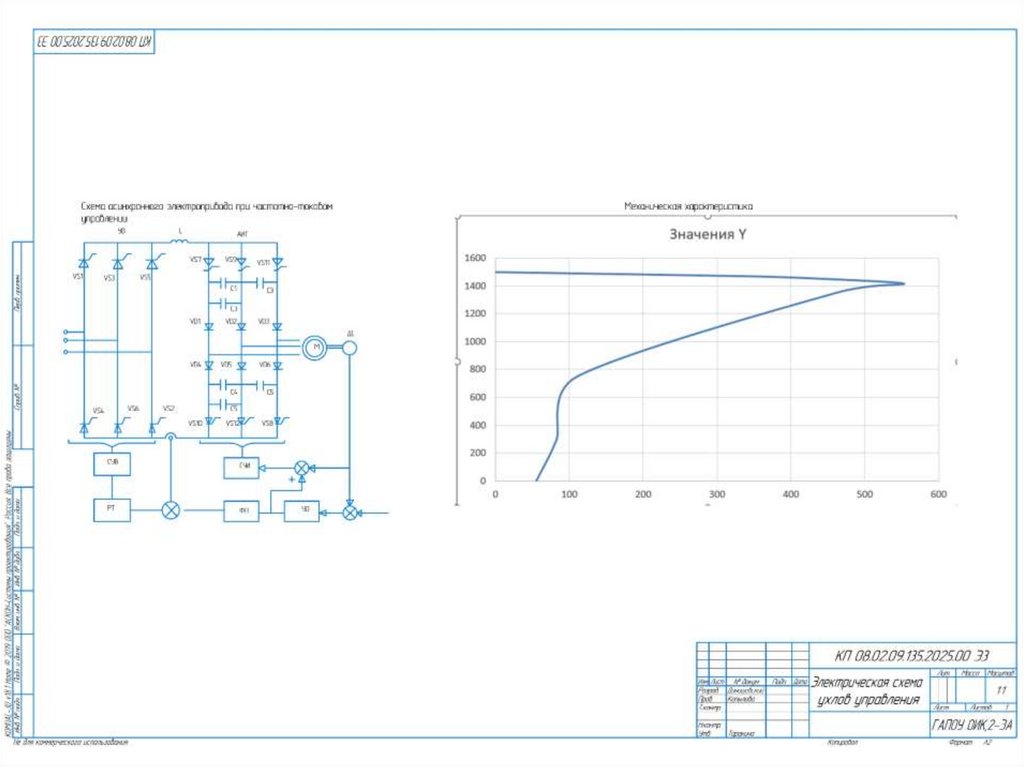

16.

17. Спасибо за внимание, доклад окончен!!!
