Система управления тиристорного электропривода универсального расточного станка модели 2А630”

1.

Курсовой проект на тему:
Система управления
тиристорного электропривода
универсального расточного
станка модели 2А630”
“
Выполнил студент 2-ЭА Дубровин Олег

2.

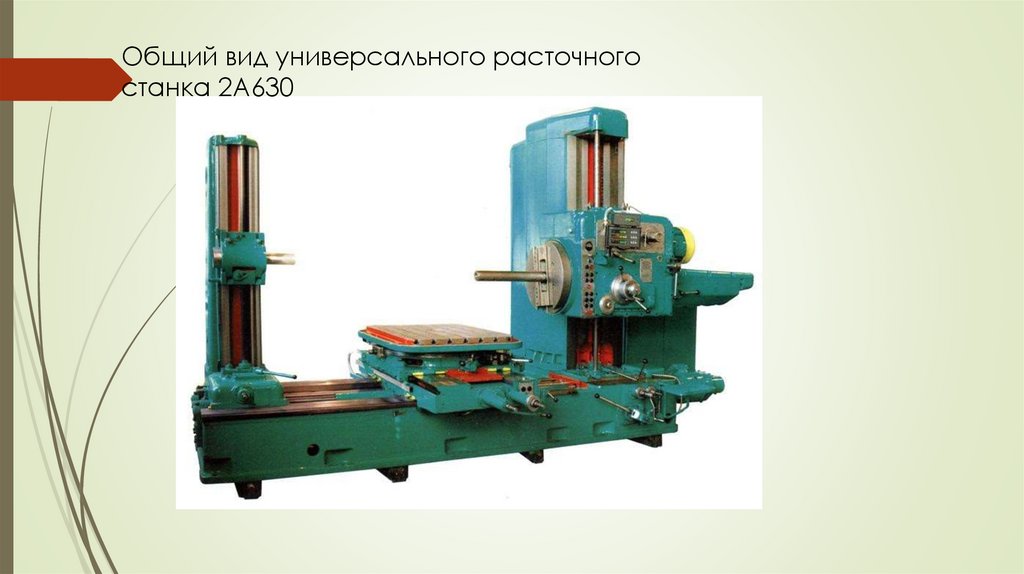

Общий вид универсального расточного
станка 2А630

3.

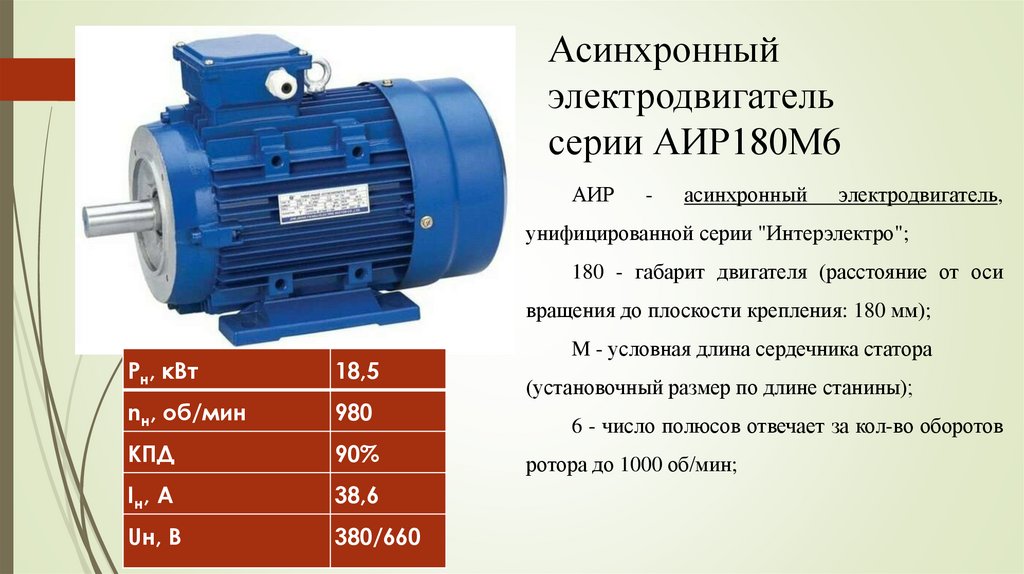

Асинхронный
электродвигатель
серии АИР180М6
АИР
-
асинхронный
электродвигатель,
унифицированной серии "Интерэлектро";
180 - габарит двигателя (расстояние от оси
вращения до плоскости крепления: 180 мм);
Pн, кВт
18,5
nн, об/мин
980
КПД
90%
I н, А
38,6
Uн, В
380/660
M - условная длина сердечника статора
(установочный размер по длине станины);
6 - число полюсов отвечает за кол-во оборотов
ротора до 1000 об/мин;

4.

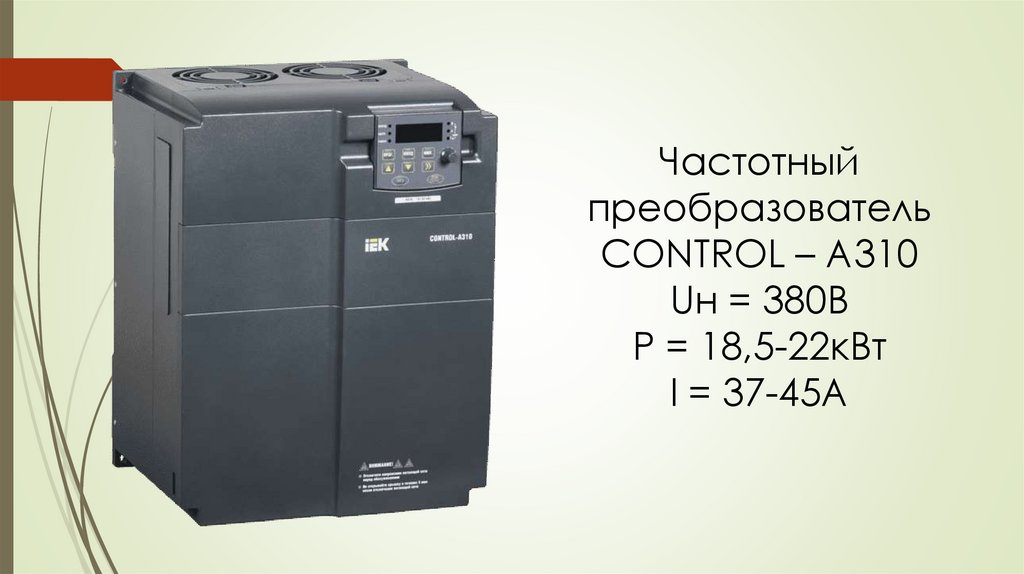

Частотный
преобразователь
CONTROL – A310
Uн = 380В
Р = 18,5-22кВт
I = 37-45А

5.

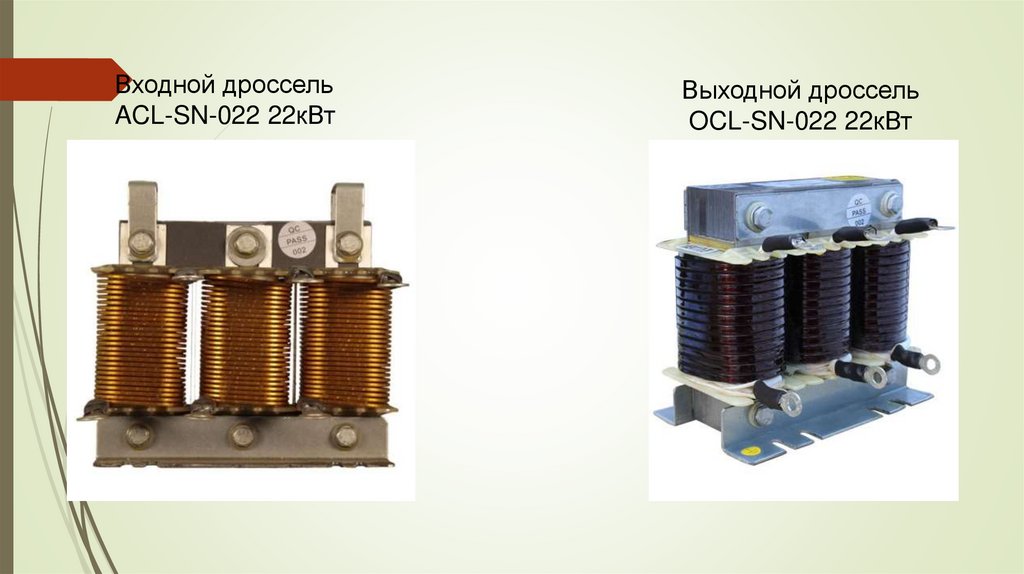

Входной дроссель
ACL-SN-022 22кВт
Выходной дроссель
OCL-SN-022 22кВт

6.

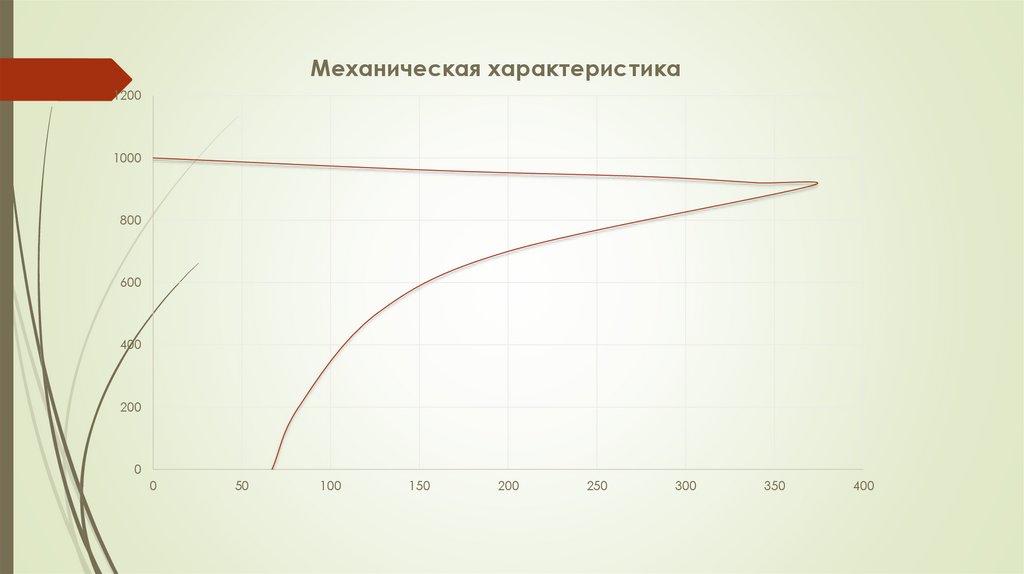

Механическая характеристика
1200
1000
800
600
400
200
0
0
50
100
150
200
250
300
350
400

7.

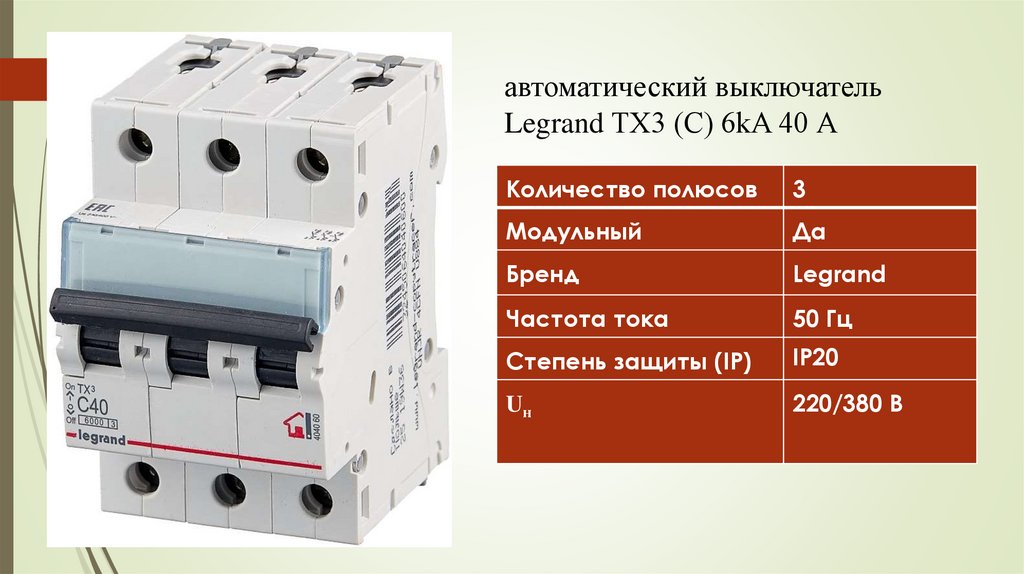

автоматический выключатель
Legrand TX3 (C) 6kA 40 А
Количество полюсов
3
Модульный
Да
Бренд
Legrand
Частота тока
50 Гц
Степень защиты (IP)
IP20
Uн
220/380 В

8.

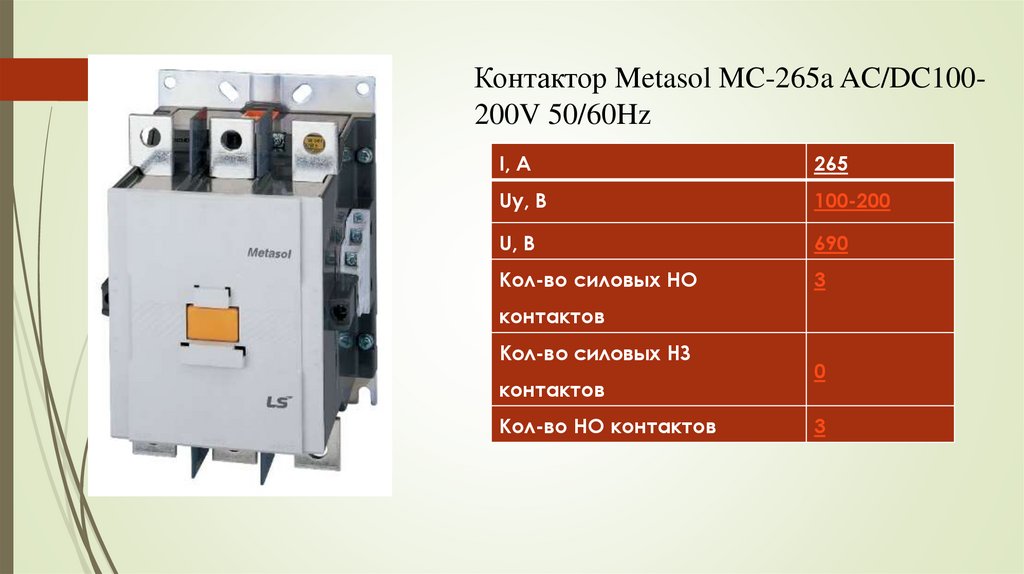

Контактор Metasol MC-265a AC/DC100200V 50/60Hz
I, А
265
Uу, В
100-200
U, В
690
Кол-во силовых НО
3
контактов
Кол-во силовых НЗ
контактов
Кол-во НО контактов
0
3

9.

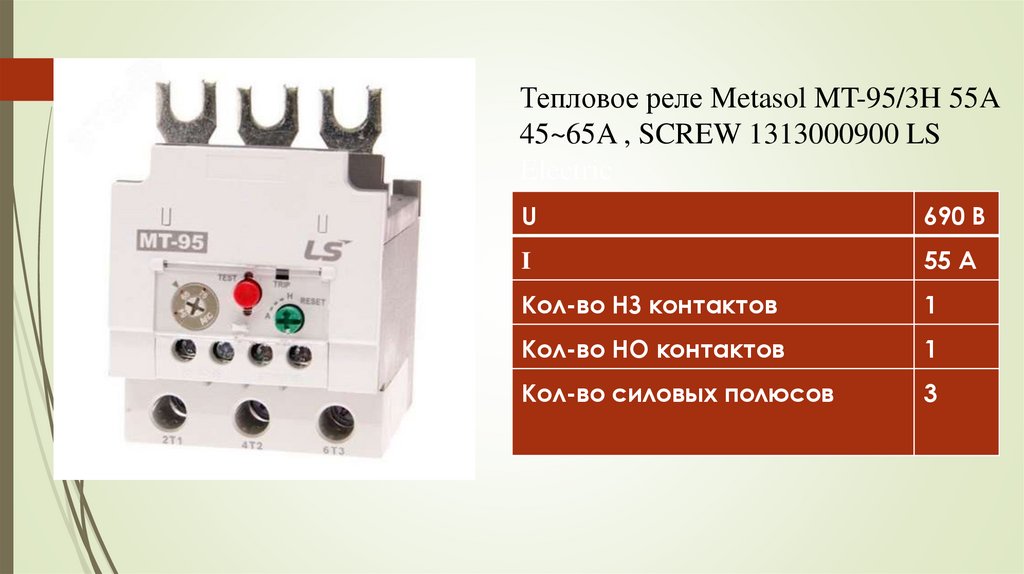

Тепловое реле Metasol MT-95/3H 55A
45~65A , SCREW 1313000900 LS
Electric
U
690 В
I
55 А
Кол-во НЗ контактов
1
Кол-во НО контактов
1
Кол-во силовых полюсов
3

10.

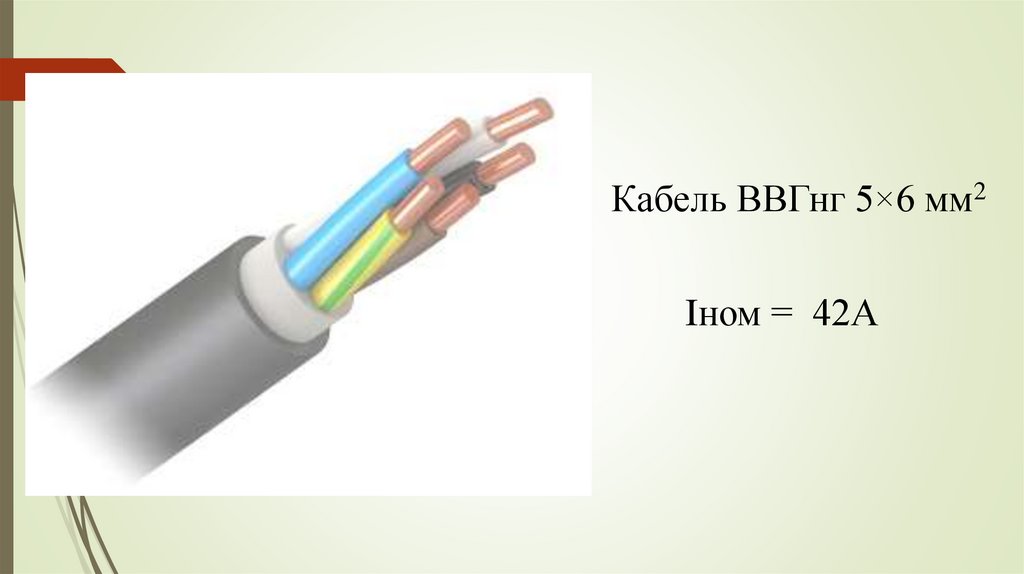

Кабель ВВГнг 5×6 мм2
Iном = 42А

11.

12.

13.

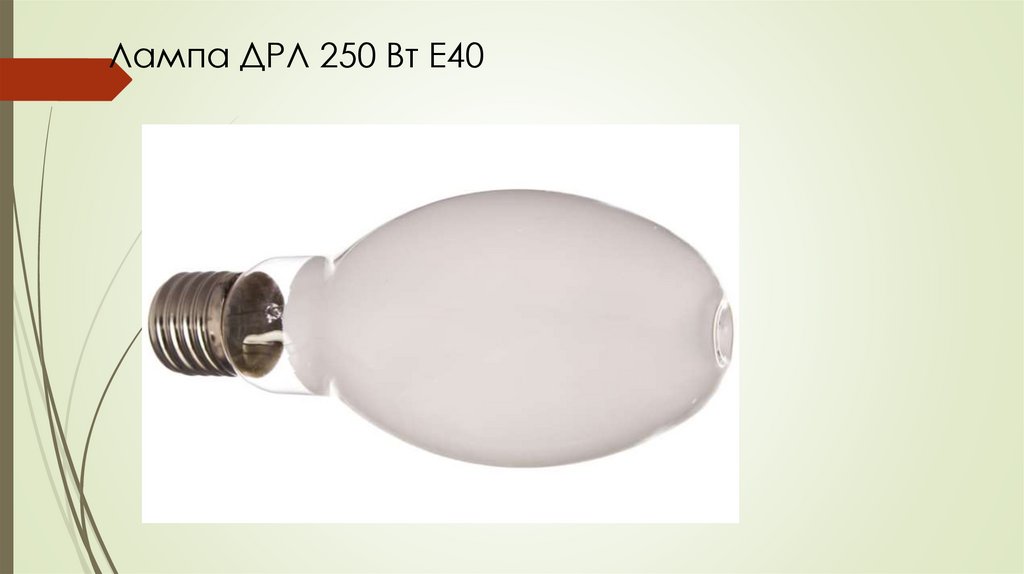

Лампа ДРЛ 250 Вт Е40

14.

Спасибо за
внимание
