Эксплуатация и ремонт автомобильной техники

1. 1

КУРГАНСКИЙ ГОСУДАРСТВЕННЫЙ
УНИВЕРСИТЕТ
1
Военный учебный центр
Учебная дисциплина
Эксплуатация и ремонт
автомобильной техники
1

2.

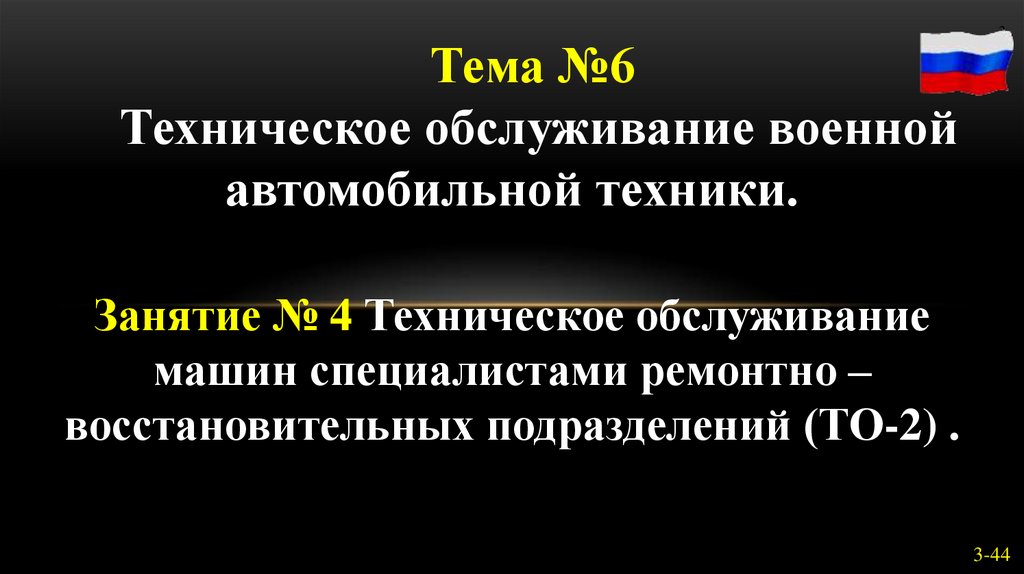

Тема №6
Техническое обслуживание военной
автомобильной техники.
2
Занятие № 4 Техническое обслуживание
машин специалистами ремонтно –
восстановительных подразделений (ТО-2) .
3-44

3.

Перечень работ ТО-2 УРАЛ-4320
№
п/п
3
Содержание работ
Технические
требования
Рекомендуемое оборудование,
приспособления и инструмент
1.
Проверьте крепление
радиатора
Ослабление
креплений не
допускается.
Ключ 17х19, плоскогубцы
2.
Проверьте
крепление Ослабление
Ключи 14х17,17х19
воздушного фильтра и крепления не
шланговых
соединений
допускаеться.
системы впуска воздуха
3.
Проверьте и при
необходимости подтяните
крепление глушителя,
приемных труб
Ослабление
Ключи 14х17,
крепления не Ключи 17х19
допускаеться.
4-44

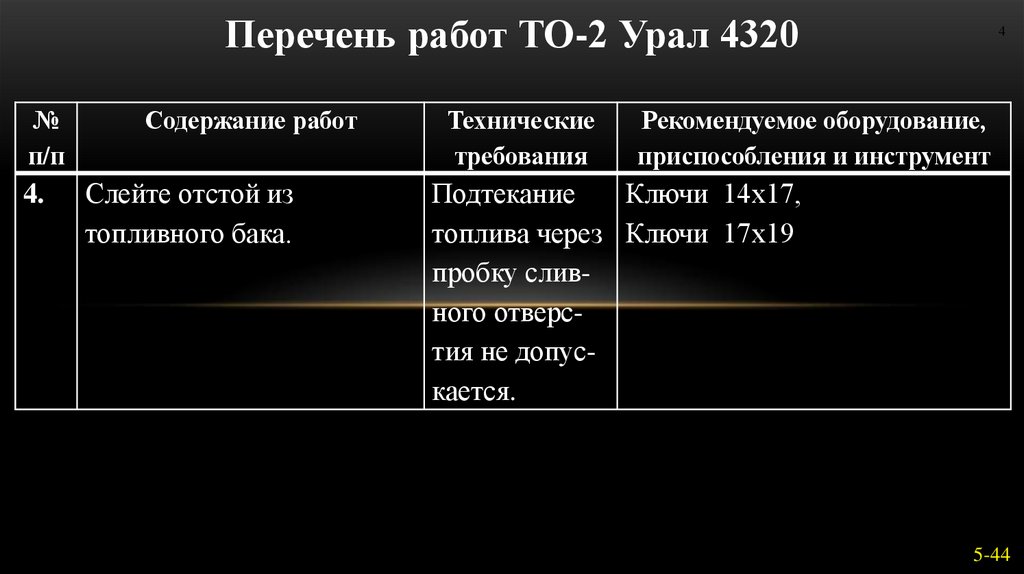

4.

Перечень работ ТО-2 Урал 4320
№
п/п
4.
Содержание работ
Слейте отстой из
топливного бака.
Технические
требования
4
Рекомендуемое оборудование,
приспособления и инструмент
Подтекание
Ключи 14х17,
топлива через Ключи 17х19
пробку сливного отверстия не допускается.
5-44

5.

№
п/п

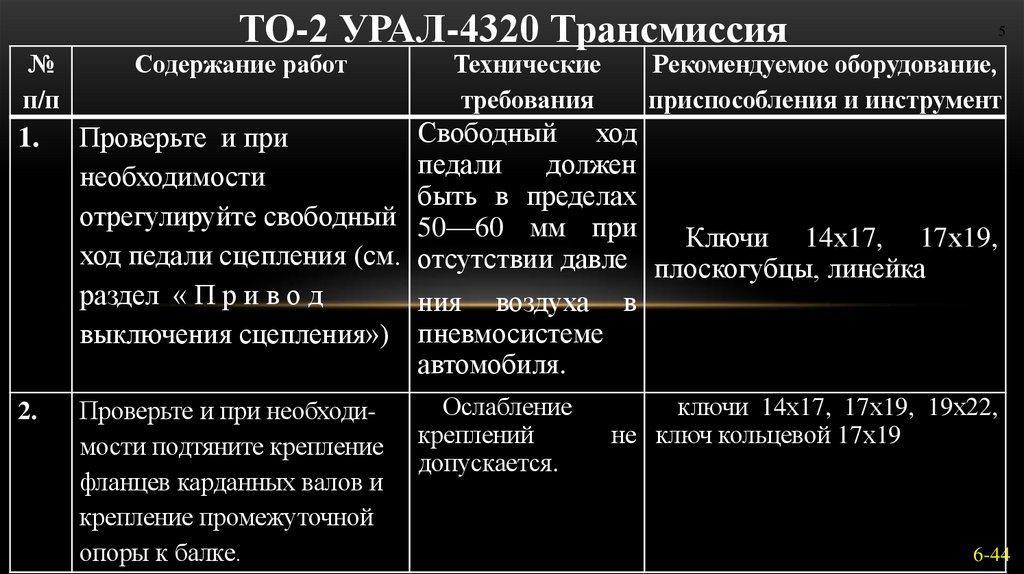

ТО-2 УРАЛ-4320 Трансмиссия
Содержание работ
Технические
требования
5
Рекомендуемое оборудование,
приспособления и инструмент
1.
Свободный ход
Проверьте и при
педали
должен
необходимости
быть в пределах
отрегулируйте свободный 50—60 мм при
Ключи 14х17, 17х19,
ход педали сцепления (см. отсутствии давле плоскогубцы, линейка
раздел « П р и в о д
ния воздуха в
выключения сцепления») пневмосистеме
автомобиля.
2.
Проверьте и при необходимости подтяните крепление
фланцев карданных валов и
крепление промежуточной
опоры к балке.
Ослабление
креплений
допускается.
ключи 14х17, 17х19, 19х22,
не ключ кольцевой 17х19
6-44

6.

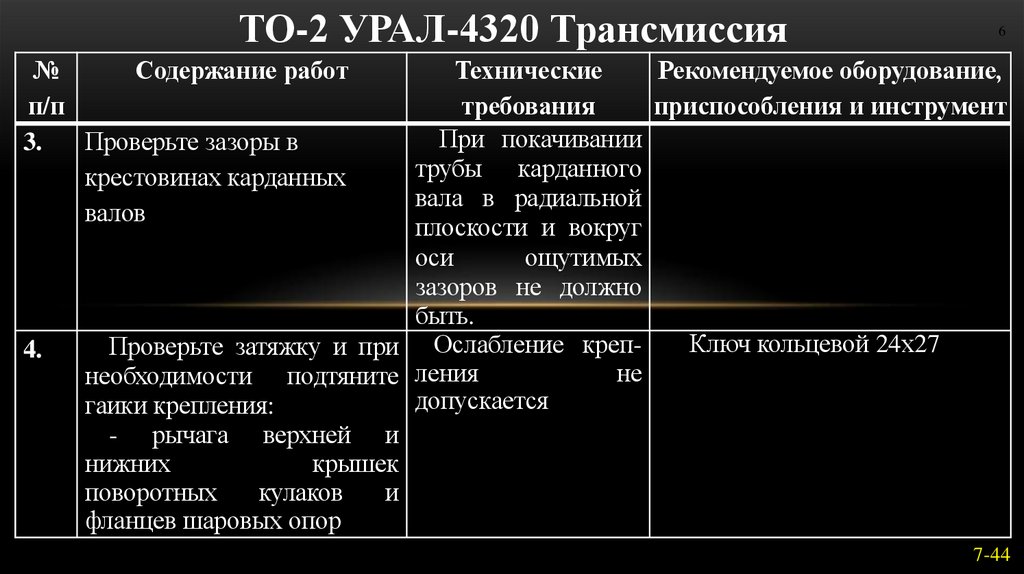

ТО-2 УРАЛ-4320 Трансмиссия
6
№
Содержание работ
п/п
3.
Проверьте зазоры в
крестовинах карданных
валов
4.
Технические
Рекомендуемое оборудование,
требования
приспособления и инструмент
При покачивании
трубы карданного
вала в радиальной
плоскости и вокруг
оси
ощутимых
зазоров не должно
быть.
Ключ кольцевой 24х27
Проверьте затяжку и при Ослабление крепне
необходимости подтяните ления
допускается
гаики крепления:
- рычага верхней и
нижних
крышек
поворотных
кулаков
и
фланцев шаровых опор
7-44

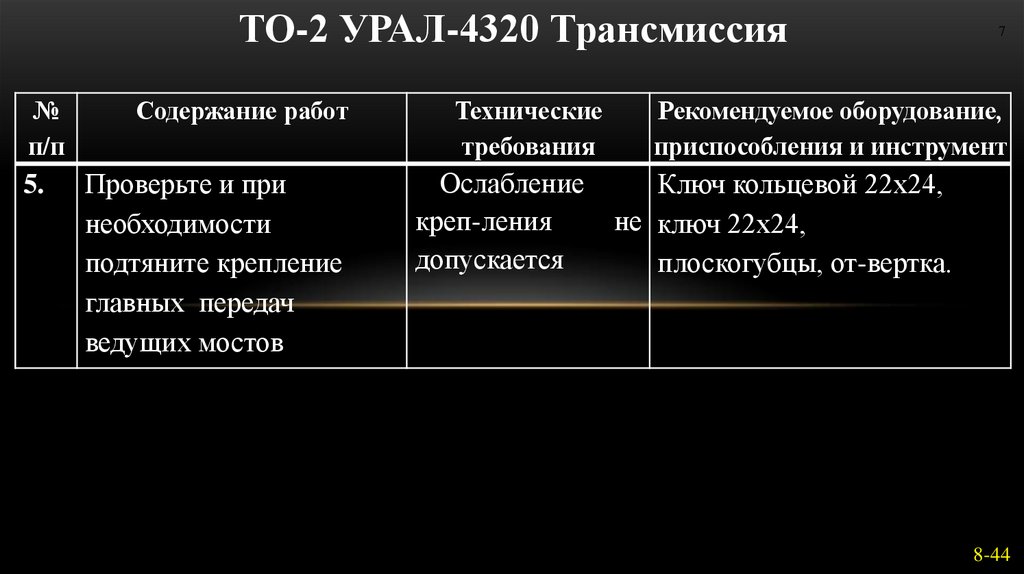

7.

ТО-2 УРАЛ-4320 Трансмиссия
№
п/п
5.
Содержание работ
Проверьте и при
необходимости
подтяните крепление
главных передач
ведущих мостов
Технические
требования
Ослабление
креп-ления
допускается
7
Рекомендуемое оборудование,
приспособления и инструмент
Ключ кольцевой 22х24,
не ключ 22х24,
плоскогубцы, от-вертка.
8-44

8.

№
п/п
1.
Содержание работ

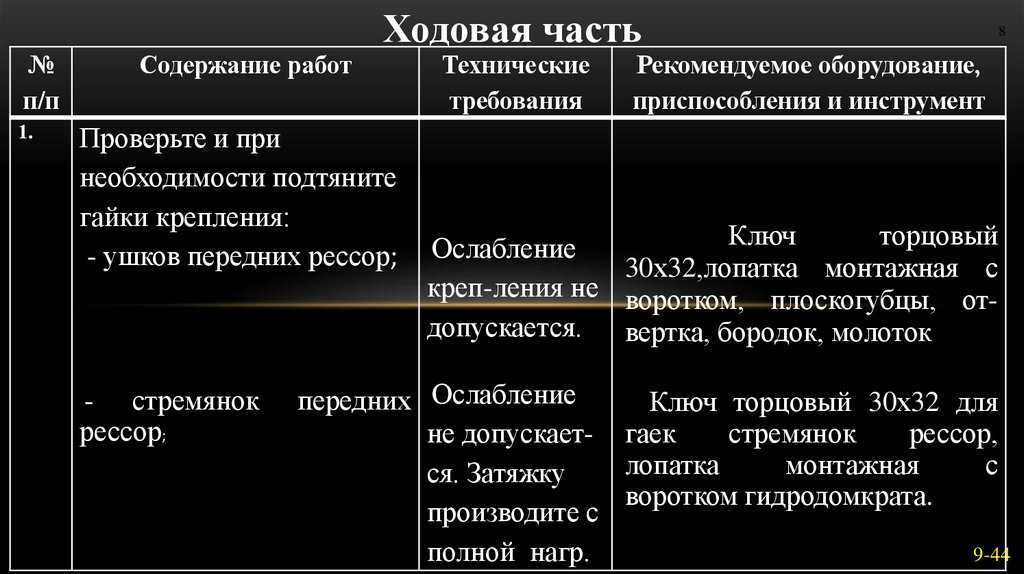

Ходовая часть
Проверьте и при
необходимости подтяните
гайки крепления:
- ушков передних рессор;
- стремянок
рессор;
Технические
требования
8
Рекомендуемое оборудование,
приспособления и инструмент
Ключ
торцовый
Ослабление
30х32,лопатка монтажная с
креп-ления не воротком, плоскогубцы, отдопускается. вертка, бородок, молоток
передних Ослабление
Ключ торцовый 30х32 для
стремянок
рессор,
не допускает- гаек
лопатка
монтажная
с
ся. Затяжку
воротком гидродомкрата.
производите с
9-44
полной нагр.

9.

Ходовая часть
№
п/п
1.
Содержание работ
стремянок
рессор;
- пальцы
штанг
задних
реактивных
Технические
требования
9
Рекомендуемое оборудование,
приспособления и инструмент
Ключ торцовый 27х38 для
Ослабление
колес,лопатка
моннедопускается гаек
с
воротком
Затяжку произ тажная
водить
на гидродомкрата.
автомобиле с
полной нагр.
Ослабление
крепления не
допускается.
Головка ключа 50, лопатка
монтажная с воротком
гидродомкрата,плос-когубцы,
отвертка, бородок, молоток.
10-44

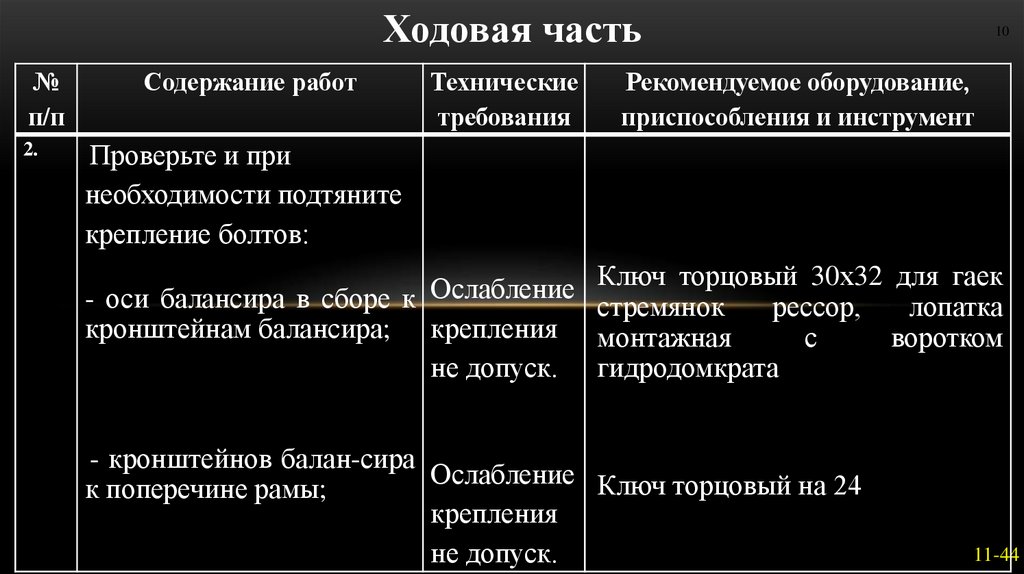

10.

Ходовая часть
№
п/п
2.
Содержание работ
Технические
требования
10
Рекомендуемое оборудование,
приспособления и инструмент
Проверьте и при
необходимости подтяните
крепление болтов:
- оси балансира в сборе к Ослабление
кронштейнам балансира; крепления
не допуск.
Ключ торцовый 30х32 для гаек
стремянок
рессор,
лопатка
монтажная
с
воротком
гидродомкрата
- кронштейнов балан-сира
Ослабление Ключ торцовый на 24
к поперечине рамы;
крепления
не допуск.
11-44

11.

№
п/п
2.
Содержание работ

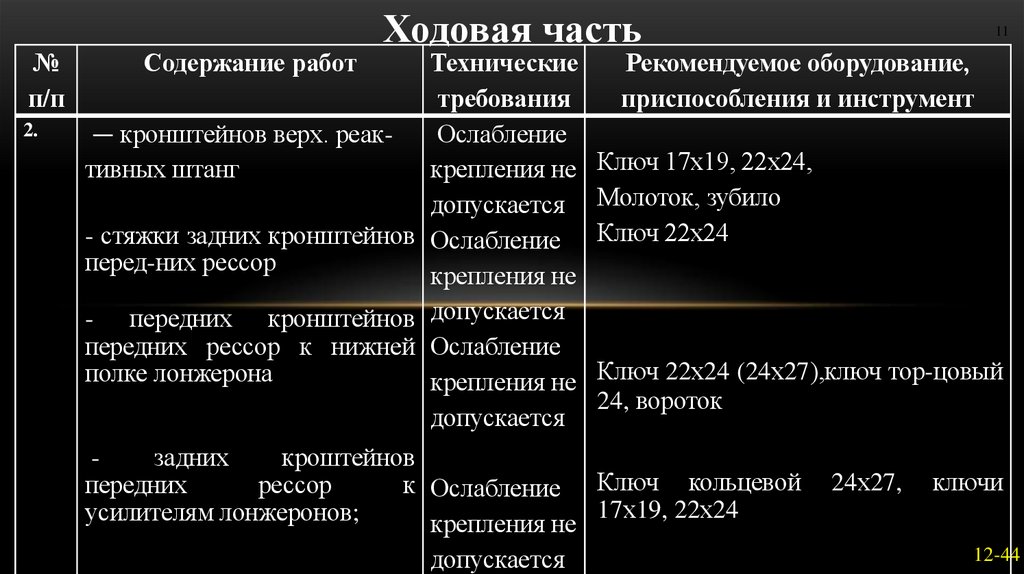

Ходовая часть
Технические
требования
— кронштейнов верх. реакОслабление
тивных штанг
крепления не
допускается
- стяжки задних кронштейнов Ослабление
перед-них рессор
крепления не
- передних кронштейнов допускается
передних рессор к нижней Ослабление
полке лонжерона
крепления не
допускается
Рекомендуемое оборудование,
приспособления и инструмент
Ключ 17х19, 22х24,
Молоток, зубило
Ключ 22х24
Ключ 22х24 (24х27),ключ тор-цовый
24, вороток
задних
кроштейнов
передних
рессор
к Ослабление Ключ кольцевой
17х19, 22х24
усилителям лонжеронов;
крепления не
допускается
11
24х27,
ключи
12-44

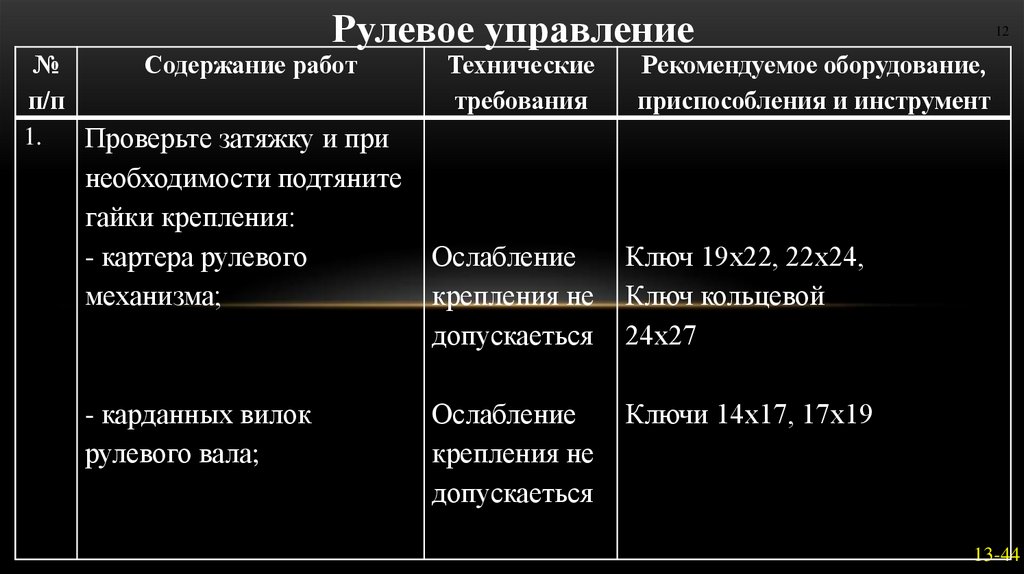

12.

Рулевое управление
№
Содержание работ
п/п
1.
Проверьте затяжку и при
необходимости подтяните
гайки крепления:
- картера рулевого
механизма;
- карданных вилок
рулевого вала;
12
Технические
требования
Рекомендуемое оборудование,
приспособления и инструмент
Ослабление
крепления не
допускаеться
Ключ 19х22, 22х24,
Ключ кольцевой
24х27
Ослабление
крепления не
допускаеться
Ключи 14х17, 17х19
13-44

13.

Рулевое управление
№
п/п
1.
13
Содержание работ
Технические
требования
Рекомендуемое оборудование,
приспособления и инструмент
- пальцев рулевых тяг;
Ослабление
крепления не
допускаеться
Ключ кольцевой
24х27,плоскогубцы.
- усилительного
механизма
Ослабление
крепления не
допускаеться
Ключ кольцевой
24х27, ключ торцовый 36,
плоскогубцы, отвертка,
молоток, лопатка монтажная с
воротком гидродомкрата.
14-44

14.

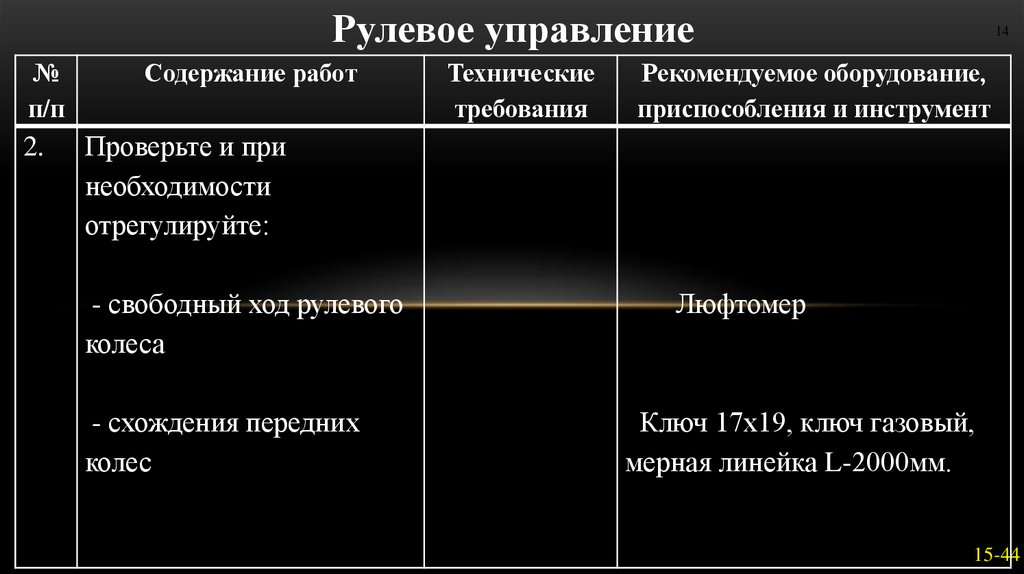

Рулевое управление
№
п/п
2.
Содержание работ
Технические
требования
14
Рекомендуемое оборудование,
приспособления и инструмент
Проверьте и при
необходимости
отрегулируйте:
- свободный ход рулевого
колеса
- схождения передних
колес
Люфтомер
Ключ 17х19, ключ газовый,
мерная линейка L-2000мм.
15-44

15.

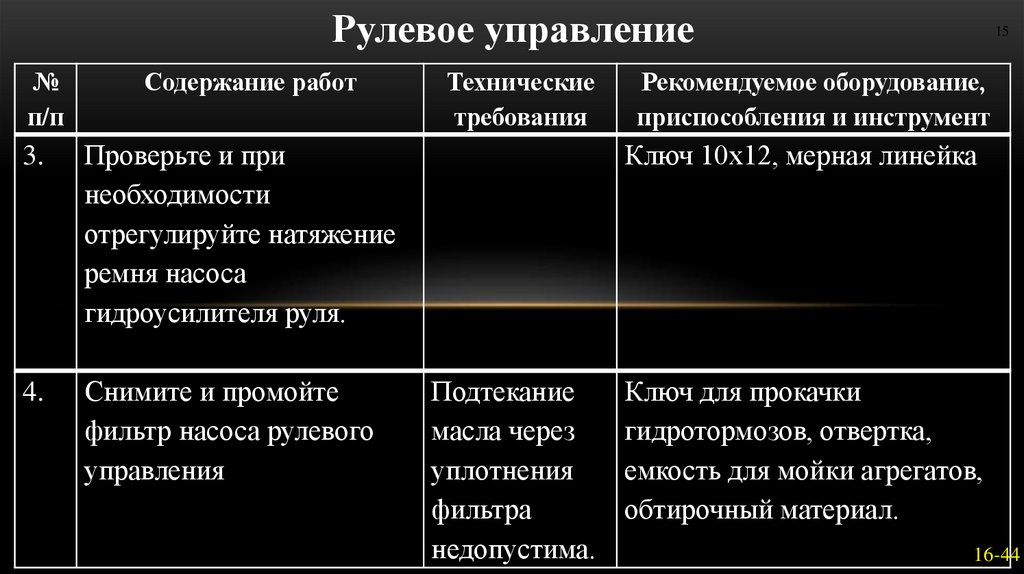

Рулевое управление
№
п/п
Содержание работ
3.
Проверьте и при
необходимости
отрегулируйте натяжение
ремня насоса
гидроусилителя руля.
4.
Снимите и промойте
фильтр насоса рулевого
управления
Технические
требования
15
Рекомендуемое оборудование,
приспособления и инструмент
Ключ 10х12, мерная линейка
Подтекание
масла через
уплотнения
фильтра
недопустима.
Ключ для прокачки
гидротормозов, отвертка,
емкость для мойки агрегатов,
обтирочный материал.
16-44

16.

Электрооборудование
№
п/п
Содержание работ
Технические
требования
Рекомендуемое оборудование,
приспособления и инструмент
1.
Проверьте крепление
Ослабление
Ключи 17х19, 22х24
кронштейнов контейнера креплений не
аккумуляторных батарей к допускаеться.
раме.
2.
Проверьте степень
заряженности
аккумуляторных батарей
,проводиться не реже 1
раза в квартал.
При разряде
АКБ на 50%
летом и 25 %
зимой
зарядить на
зарядной
станции.
16
Ключи 11х13, 14х17, 17х19,
денсиметр, емкость с
дистиллированной водой
стеклянная трубка диаметром
3-5 мм обтирочный материал.
17-44

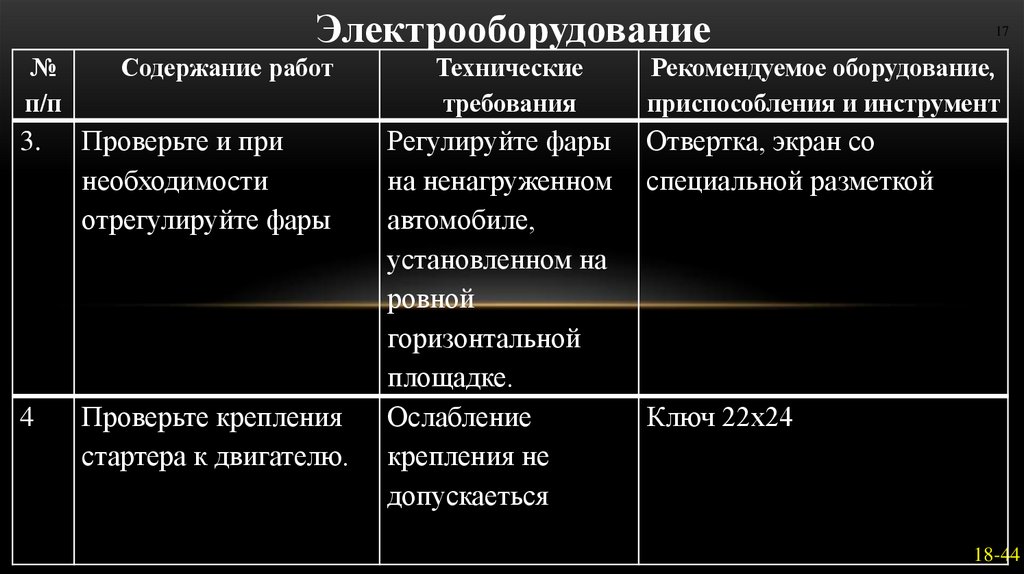

17.

Электрооборудование
№
п/п
Содержание работ
3.
Проверьте и при
необходимости
отрегулируйте фары
4
Проверьте крепления
стартера к двигателю.
Технические
требования
Регулируйте фары
на ненагруженном
автомобиле,
установленном на
ровной
горизонтальной
площадке.
Ослабление
крепления не
допускаеться
17
Рекомендуемое оборудование,
приспособления и инструмент
Отвертка, экран со
специальной разметкой
Ключ 22х24
18-44

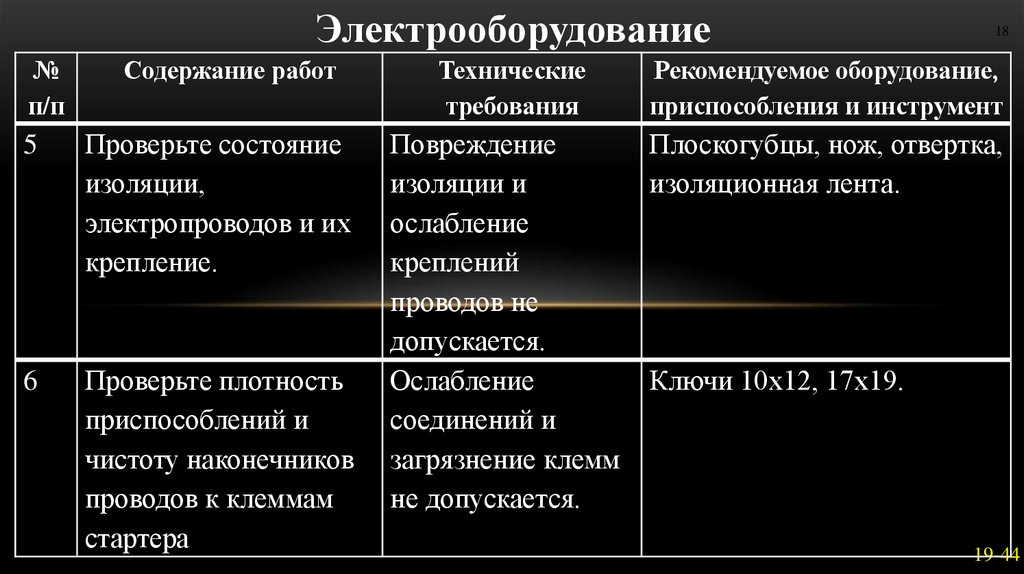

18.

Электрооборудование
18
№
п/п
Содержание работ
Технические
требования
Рекомендуемое оборудование,
приспособления и инструмент
5
Проверьте состояние
изоляции,
электропроводов и их
крепление.
Плоскогубцы, нож, отвертка,
изоляционная лента.
6
Проверьте плотность
приспособлений и
чистоту наконечников
проводов к клеммам
стартера
Повреждение
изоляции и
ослабление
креплений
проводов не
допускается.
Ослабление
соединений и
загрязнение клемм
не допускается.
Ключи 10х12, 17х19.
19-44

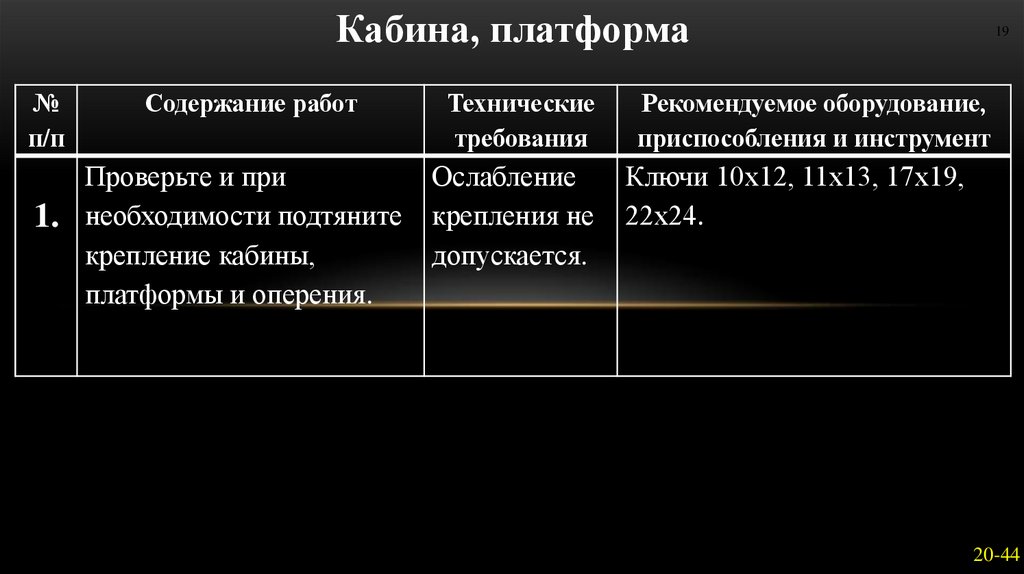

19.

Кабина, платформа
№
п/п
Содержание работ
Проверьте и при
1. необходимости подтяните
крепление кабины,
платформы и оперения.
19
Технические
требования
Рекомендуемое оборудование,
приспособления и инструмент
Ослабление
крепления не
допускается.
Ключи 10х12, 11х13, 17х19,
22х24.
20-44

20.

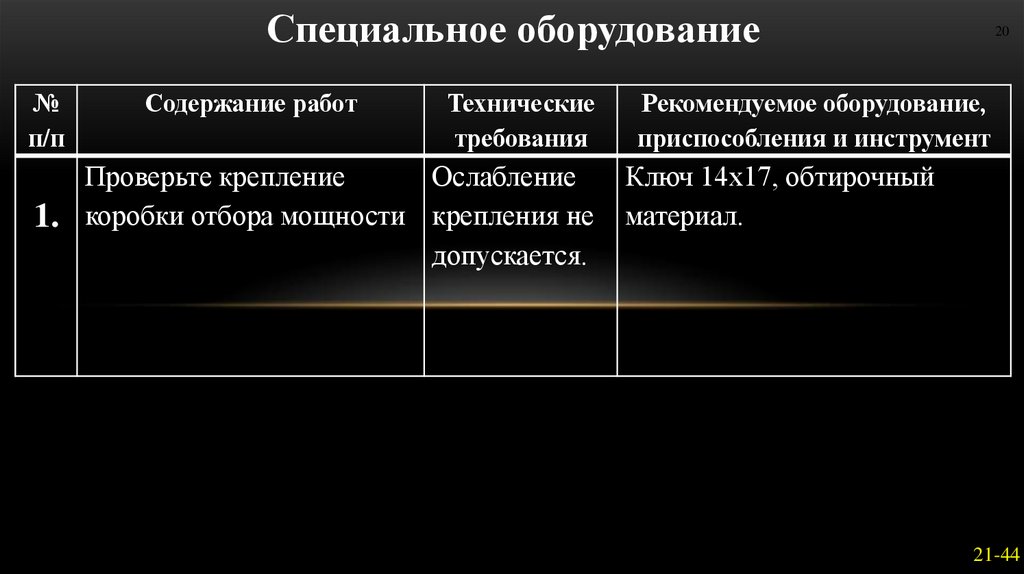

Специальное оборудование
№
п/п
Содержание работ
Технические
требования
Проверьте крепление
Ослабление
1. коробки отбора мощности крепления не
допускается.
20
Рекомендуемое оборудование,
приспособления и инструмент
Ключ 14х17, обтирочный
материал.
21-44

21.

Смазочные работы
№
п/п
Содержание работ
Технические
требования
Проверьте уровень масла и
при необходимости
долейте до нормы:
- в картере раздаточной
Уровень масла
коробки;
должен доходить до
кромки контрольно –
заливного отверстия.
Подтекание масла
через пробки не
допускаеться.
21
Рекомендуемое оборудование,
приспособления и инструмент
Ключи 17х19, 22х24, 27х30,
маслораздаточный бак модели
133М
22-44

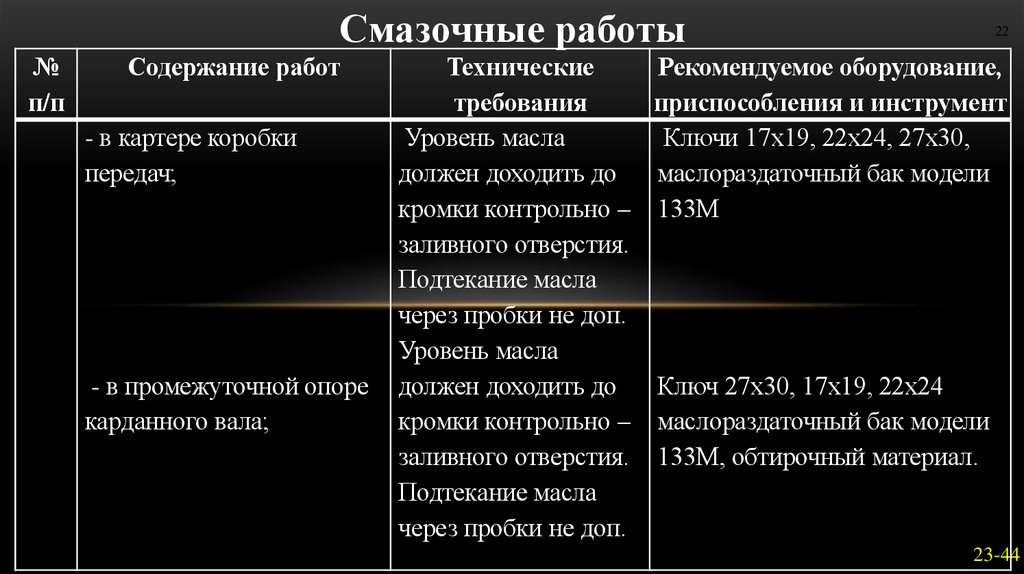

22.

Смазочные работы
№
п/п
Содержание работ
- в картере коробки
передач;
- в промежуточной опоре
карданного вала;
22
Технические
Рекомендуемое оборудование,
требования
приспособления и инструмент
Уровень масла
Ключи 17х19, 22х24, 27х30,
должен доходить до
маслораздаточный бак модели
кромки контрольно – 133М
заливного отверстия.
Подтекание масла
через пробки не доп.
Уровень масла
должен доходить до
Ключ 27х30, 17х19, 22х24
кромки контрольно – маслораздаточный бак модели
заливного отверстия. 133М, обтирочный материал.
Подтекание масла
через пробки не доп.
23-44

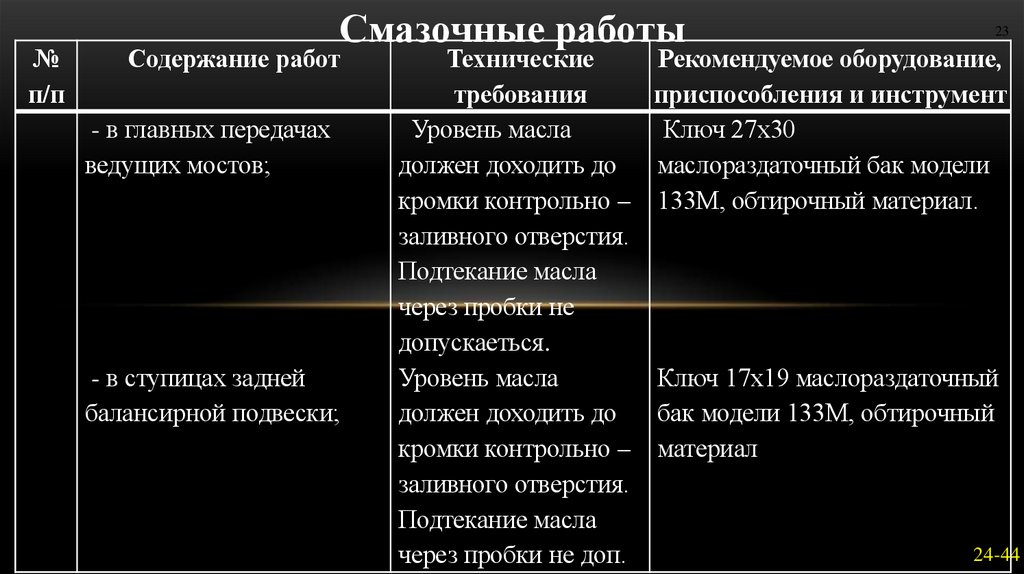

23.

№
п/п
Смазочные работы
Содержание работ
- в главных передачах
ведущих мостов;
- в ступицах задней
балансирной подвески;
23
Технические
Рекомендуемое оборудование,
требования
приспособления и инструмент
Уровень масла
Ключ 27х30
должен доходить до
маслораздаточный бак модели
кромки контрольно – 133М, обтирочный материал.
заливного отверстия.
Подтекание масла
через пробки не
допускаеться.
Уровень масла
Ключ 17х19 маслораздаточный
должен доходить до
бак модели 133М, обтирочный
кромки контрольно – материал
заливного отверстия.
Подтекание масла
24-44
через пробки не доп.

24.

Смазочные работы
№
п/п
Содержание работ
- в картере рулевого
механизма
Технические
требования
24
Рекомендуемое оборудование,
приспособления и инструмент
Уровень масла
Ключ 17х19
должен доходить до
кромки контрольно
– заливного
отверстия.
Подтекание масла
через пробки не
допускаеться.
25-44

25.

Смазочные работы
№
п/п
Содержание работ

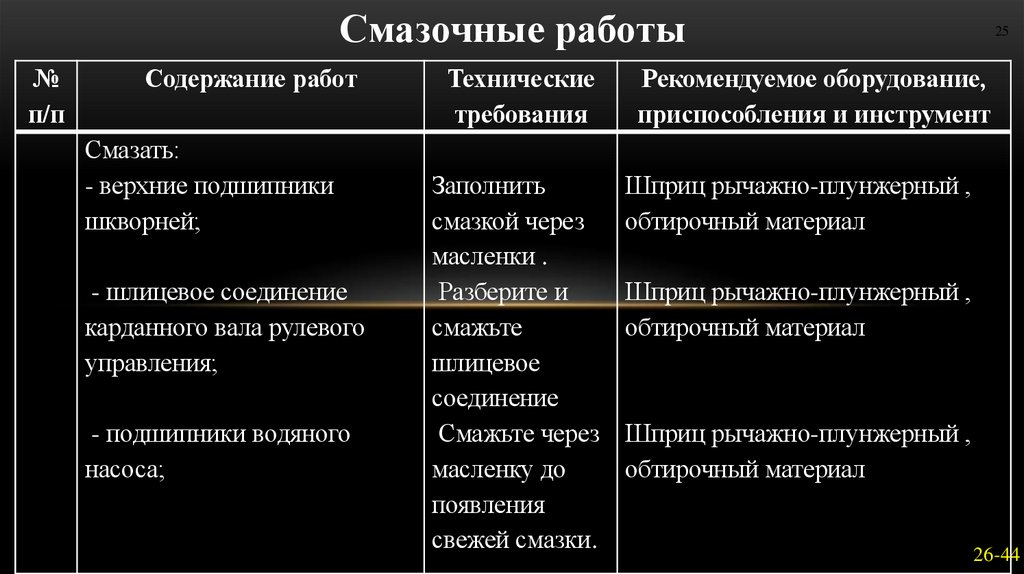

Смазать:
- верхние подшипники
шкворней;
- шлицевое соединение
карданного вала рулевого
управления;
- подшипники водяного
насоса;
25
Технические
требования
Рекомендуемое оборудование,
приспособления и инструмент
Заполнить
смазкой через
масленки .
Разберите и
смажьте
шлицевое
соединение
Смажьте через
масленку до
появления
свежей смазки.
Шприц рычажно-плунжерный ,
обтирочный материал
Шприц рычажно-плунжерный ,
обтирочный материал
Шприц рычажно-плунжерный ,
обтирочный материал
26-44

26.

Смазочные работы
№
п/п
Содержание работ
Технические
требования
26
Рекомендуемое оборудование,
приспособления и инструмент

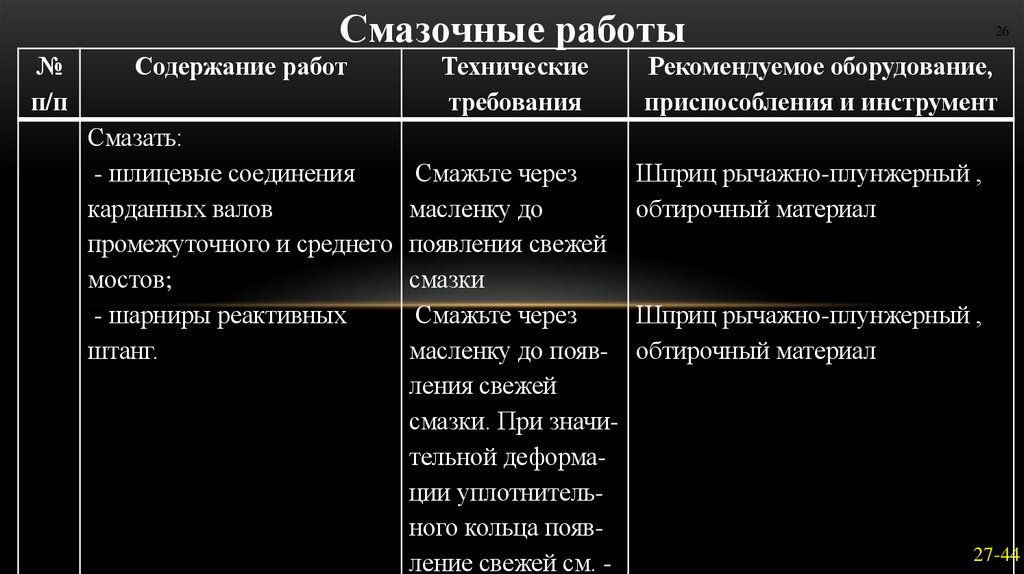

Смазать:
- шлицевые соединения
Смажьте через
Шприц рычажно-плунжерный ,
карданных валов
масленку до
обтирочный материал
промежуточного и среднего появления свежей
мостов;
смазки
- шарниры реактивных
Смажьте через
Шприц рычажно-плунжерный ,
штанг.
масленку до появ- обтирочный материал
ления свежей
смазки. При значительной деформации уплотнительного кольца появ27-44
ление свежей см. -

27.

ТО-2 КамАЗ

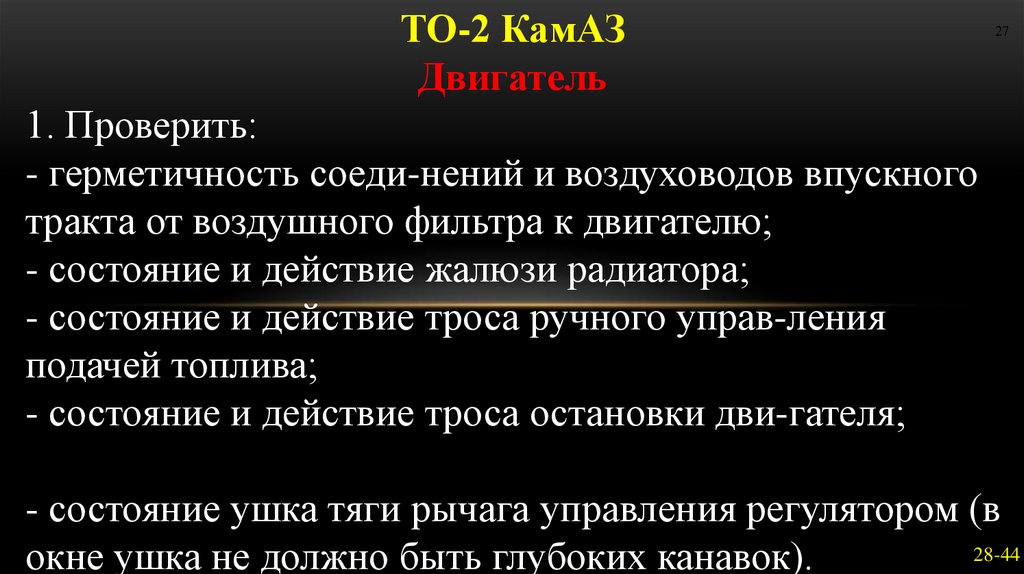

Двигатель
27
1. Проверить:
- герметичность соеди-нений и воздуховодов впускного
тракта от воздушного фильтра к двигателю;
- состояние и действие жалюзи радиатора;
- состояние и действие троса ручного управ-ления
подачей топлива;
- состояние и действие троса остановки дви-гателя;
- состояние ушка тяги рычага управления регулятором (в
28-44
окне ушка не должно быть глубоких канавок).

28.

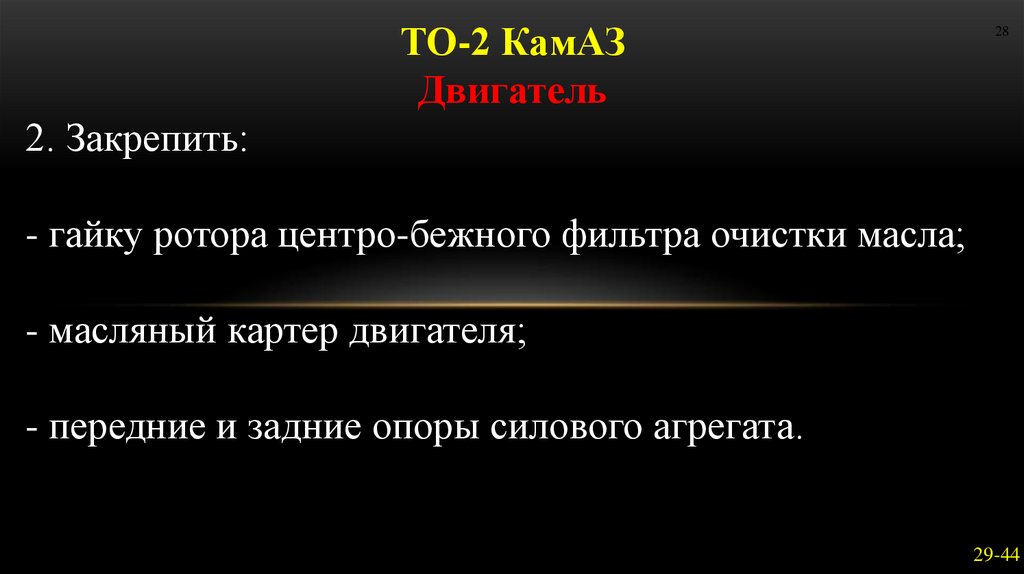

ТО-2 КамАЗ
Двигатель
28
2. Закрепить:
- гайку ротора центро-бежного фильтра очистки масла;
- масляный картер двигателя;
- передние и задние опоры силового агрегата.
29-44

29.

ТО-2 КамАЗ
Двигатель
29
3. Отрегулировать:
- натяжение ремней привода генератора и водяного
насоса;
- тепловые зазоры клапанов механизма
газораспределения, предварительно проверить затяжку
болтов головок цилиндров и гаек стоек коромысел.
30-44

30.

ТО-2 КамАЗ
Двигатель
30

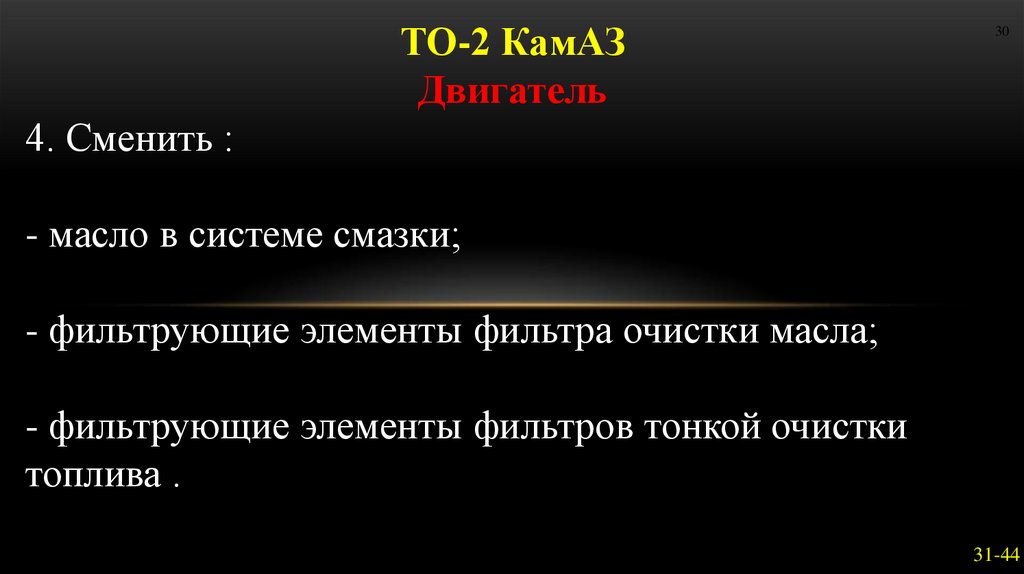

4. Сменить :
- масло в системе смазки;
- фильтрующие элементы фильтра очистки масла;
- фильтрующие элементы фильтров тонкой очистки
топлива .
31-44

31.

ТО-2 КамАЗ

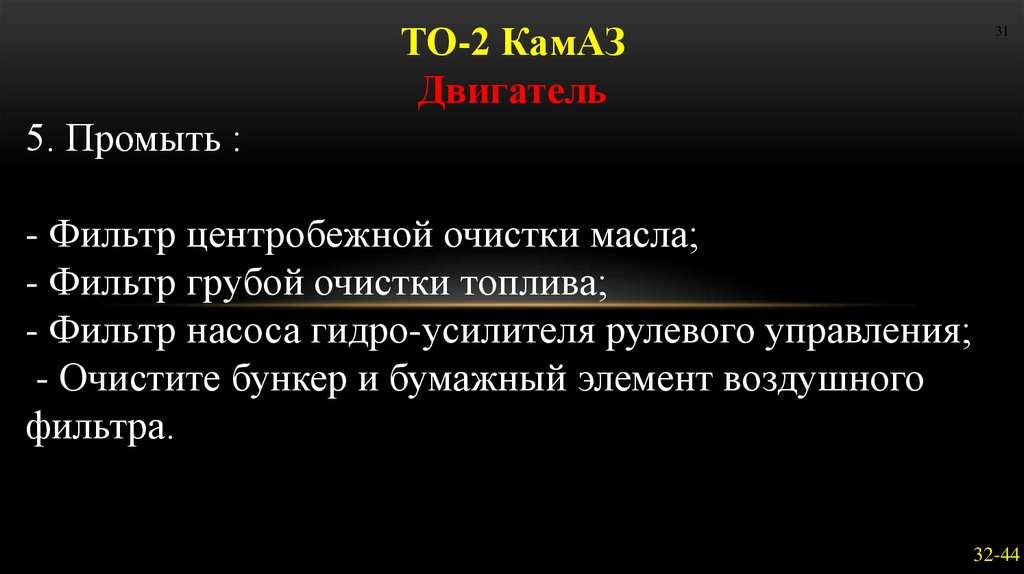

Двигатель
31
5. Промыть :
- Фильтр центробежной очистки масла;
- Фильтр грубой очистки топлива;
- Фильтр насоса гидро-усилителя рулевого управления;
- Очистите бункер и бумажный элемент воздушного
фильтра.
32-44

32.

ТО-2 КамАЗ
Сцепление
32
1. Проверить:
- герметичность привода выключения сцепления;
- целость оттяжных пружин педали сцеп-ления и
рычага вала вилки выключения сцепления.
33-44

33.

ТО-2 КамАЗ
Сцепление
33

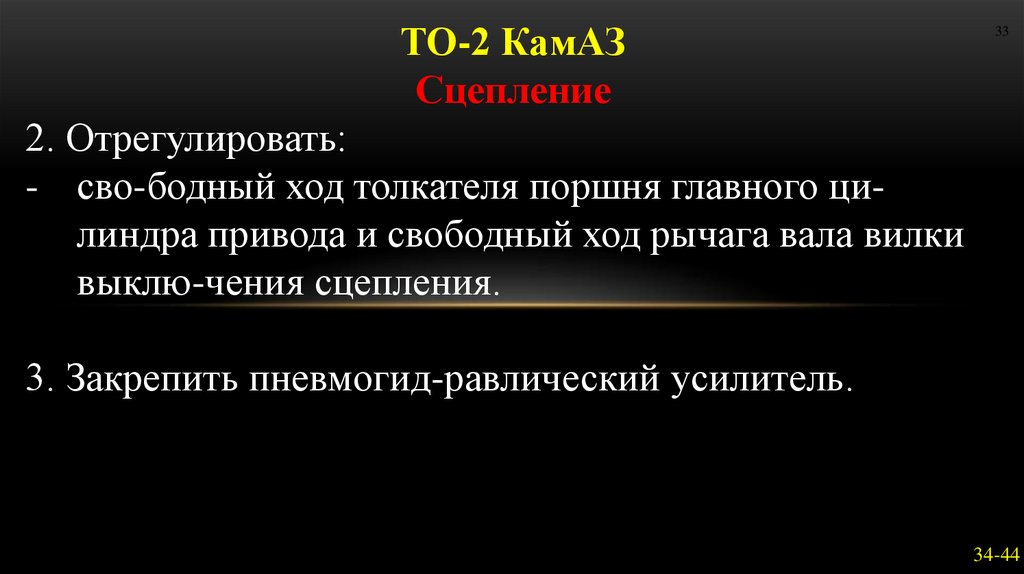

2. Отрегулировать:
- сво-бодный ход толкателя поршня главного цилиндра привода и свободный ход рычага вала вилки
выклю-чения сцепления.
3. Закрепить пневмогид-равлический усилитель.
34-44

34.

ТО-2 КамАЗ

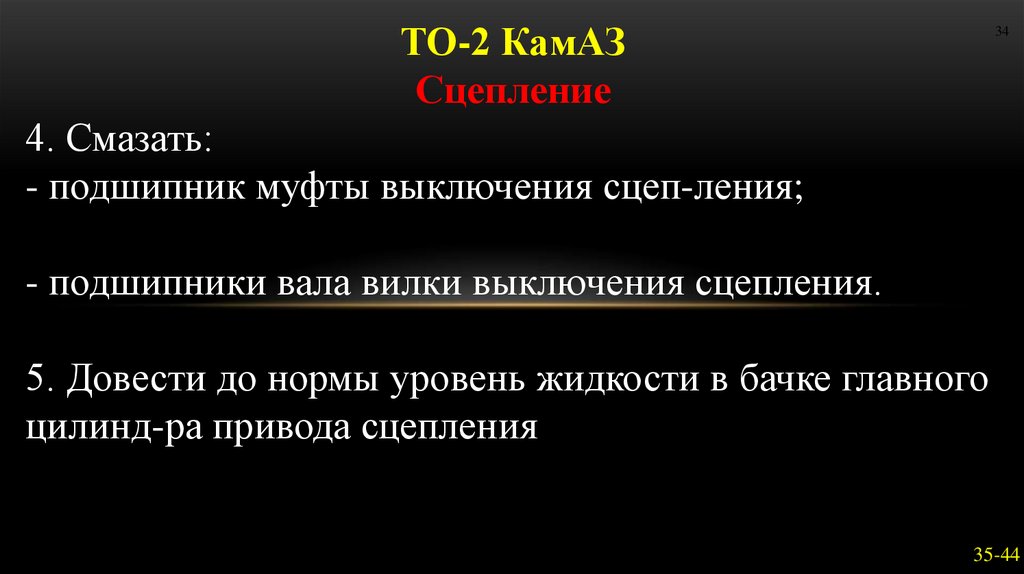

Сцепление
34
4. Смазать:
- подшипник муфты выключения сцеп-ления;
- подшипники вала вилки выключения сцепления.
5. Довести до нормы уровень жидкости в бачке главного
цилинд-ра привода сцепления
35-44

35.

ТО-2 КамАЗ
Коробка передач, раздаточная коробка
35

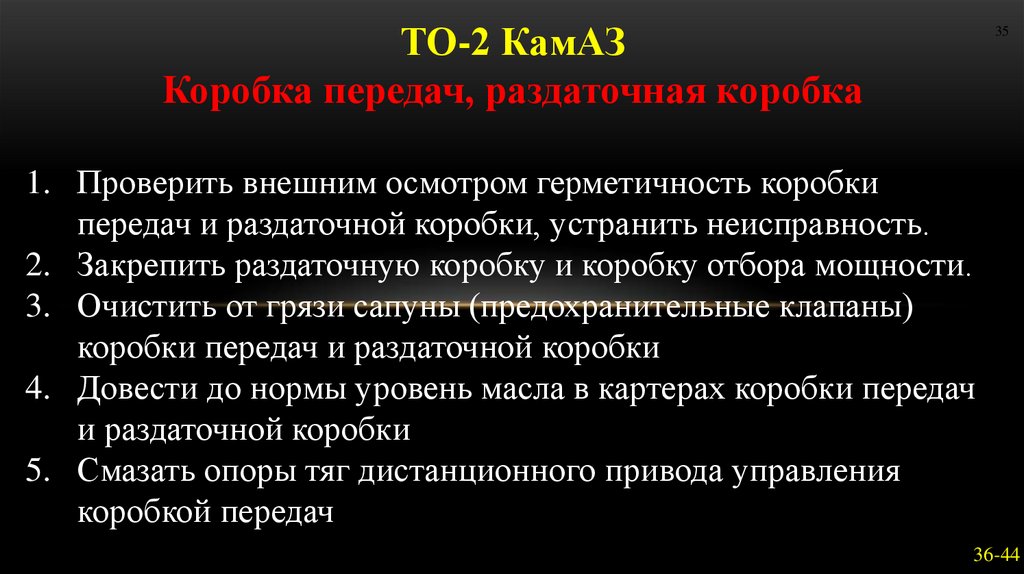

1. Проверить внешним осмотром герметичность коробки
передач и раздаточной коробки, устранить неисправность.
2. Закрепить раздаточную коробку и коробку отбора мощности.
3. Очистить от грязи сапуны (предохранительные клапаны)
коробки передач и раздаточной коробки
4. Довести до нормы уровень масла в картерах коробки передач
и раздаточной коробки
5. Смазать опоры тяг дистанционного привода управления
коробкой передач
36-44

36.

ТО-2 КамАЗ
Карданная передача
36

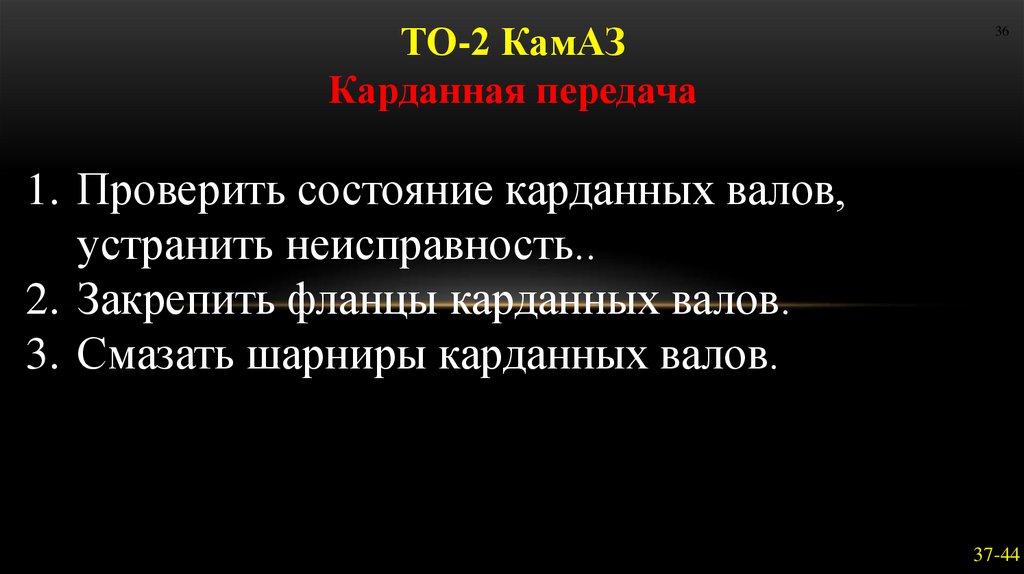

1. Проверить состояние карданных валов,
устранить неисправность..
2. Закрепить фланцы карданных валов.
3. Смазать шарниры карданных валов.
37-44

37.

ТО-2 КамАЗ
Мосты, колеса
37

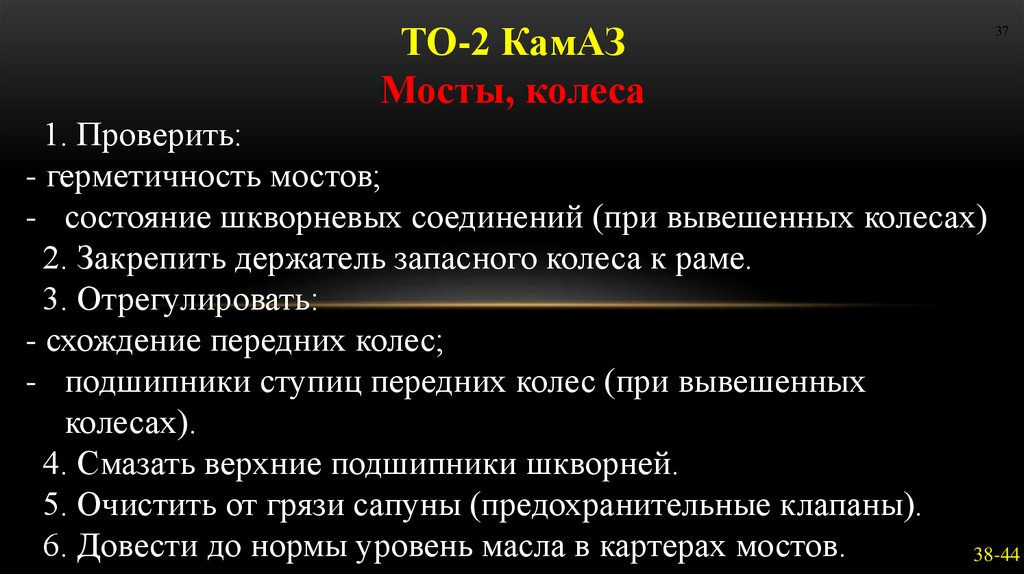

1. Проверить:
- герметичность мостов;
- состояние шкворневых соединений (при вывешенных колесах)
2. Закрепить держатель запасного колеса к раме.
3. Отрегулировать:
- схождение передних колес;
- подшипники ступиц передних колес (при вывешенных
колесах).
4. Смазать верхние подшипники шкворней.
5. Очистить от грязи сапуны (предохранительные клапаны).
6. Довести до нормы уровень масла в картерах мостов.
38-44

38.

ТО-2 КамАЗ

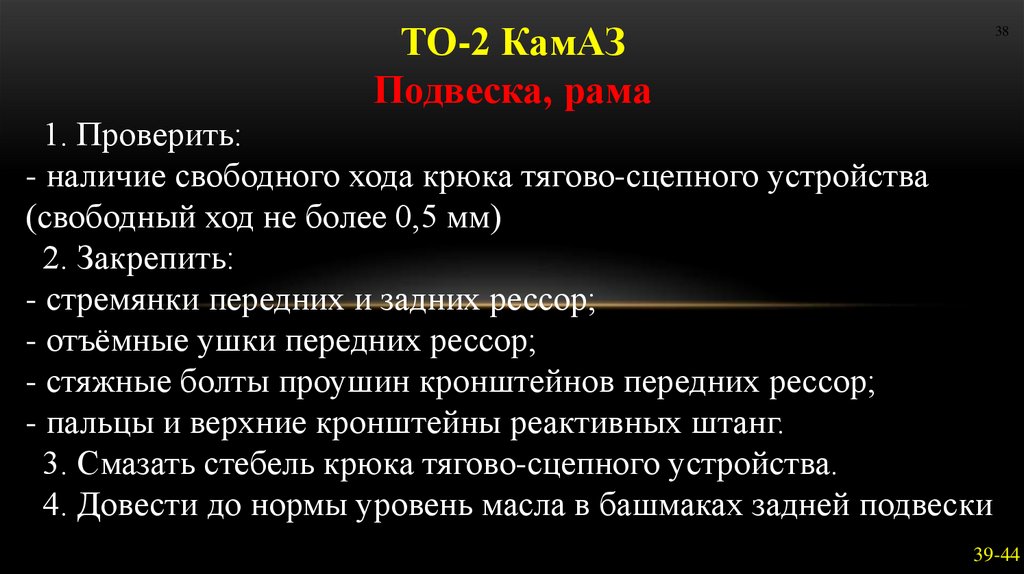

Подвеска, рама
38
1. Проверить:
- наличие свободного хода крюка тягово-сцепного устройства
(свободный ход не более 0,5 мм)
2. Закрепить:
- стремянки передних и задних рессор;
- отъёмные ушки передних рессор;
- стяжные болты проушин кронштейнов передних рессор;
- пальцы и верхние кронштейны реактивных штанг.
3. Смазать стебель крюка тягово-сцепного устройства.
4. Довести до нормы уровень масла в башмаках задней подвески
39-44

39.

ТО-2 КамАЗ

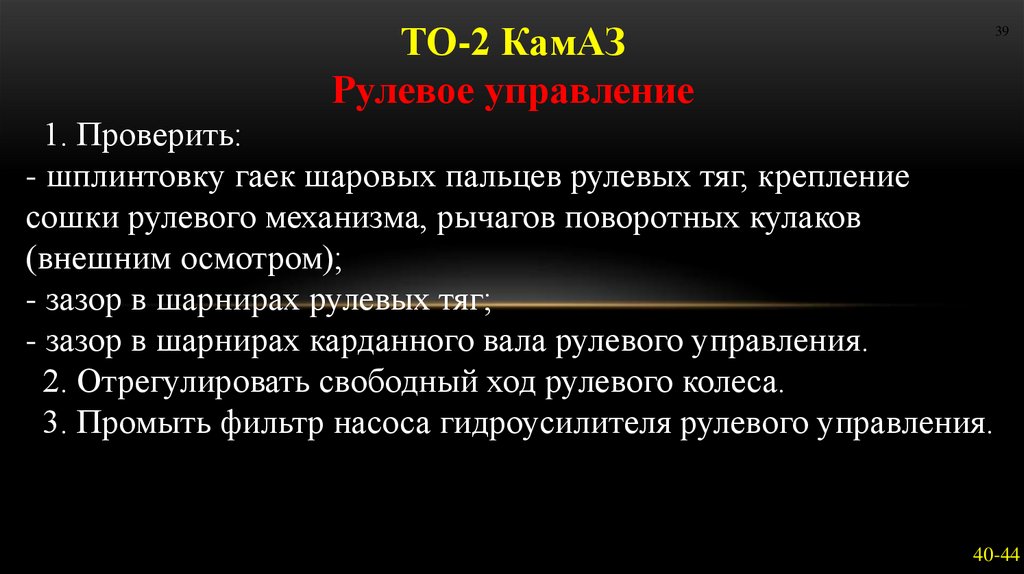

Рулевое управление
39
1. Проверить:
- шплинтовку гаек шаровых пальцев рулевых тяг, крепление
сошки рулевого механизма, рычагов поворотных кулаков
(внешним осмотром);
- зазор в шарнирах рулевых тяг;
- зазор в шарнирах карданного вала рулевого управления.
2. Отрегулировать свободный ход рулевого колеса.
3. Промыть фильтр насоса гидроусилителя рулевого управления.
40-44

40.

ТО-2 КамАЗ

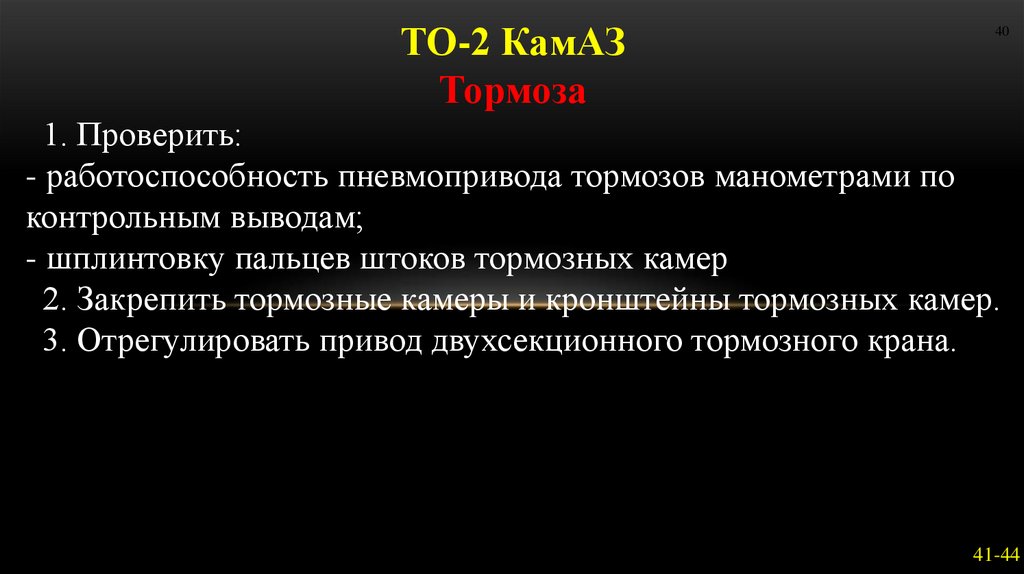

Тормоза
40
1. Проверить:
- работоспособность пневмопривода тормозов манометрами по
контрольным выводам;
- шплинтовку пальцев штоков тормозных камер
2. Закрепить тормозные камеры и кронштейны тормозных камер.
3. Отрегулировать привод двухсекционного тормозного крана.
41-44

41.

ТО-2 КамАЗ

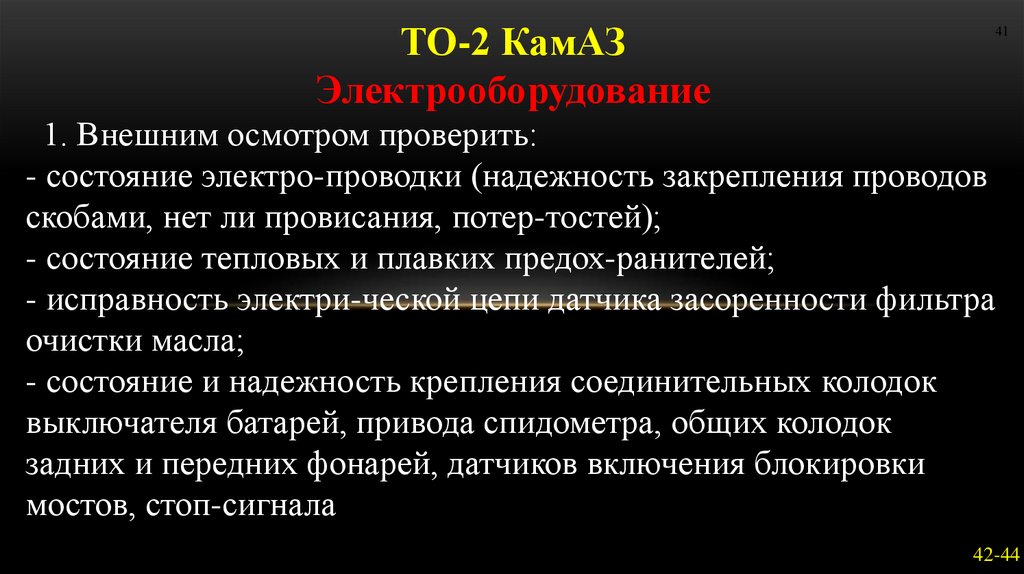

Электрооборудование
41
1. Внешним осмотром проверить:
- состояние электро-проводки (надежность закрепления проводов
скобами, нет ли провисания, потер-тостей);
- состояние тепловых и плавких предох-ранителей;
- исправность электри-ческой цепи датчика засоренности фильтра
очистки масла;
- состояние и надежность крепления соединительных колодок
выключателя батарей, привода спидометра, общих колодок
задних и передних фонарей, датчиков включения блокировки
мостов, стоп-сигнала
42-44

42.

ТО-2 КамАЗ

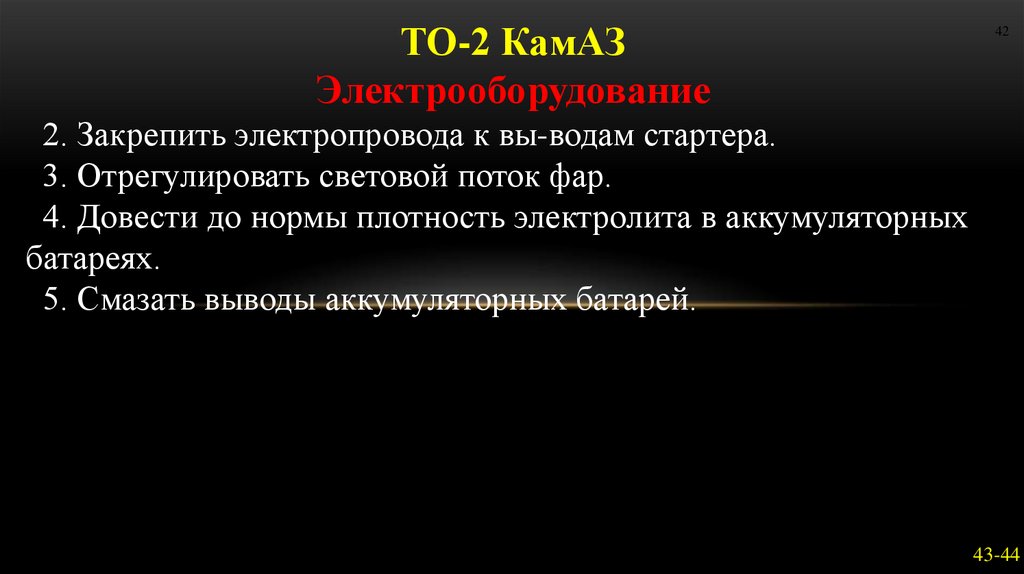

Электрооборудование
42
2. Закрепить электропровода к вы-водам стартера.
3. Отрегулировать световой поток фар.
4. Довести до нормы плотность электролита в аккумуляторных
батареях.
5. Смазать выводы аккумуляторных батарей.
43-44

43.

ТО-2 КамАЗ
Кабина, платформа
43

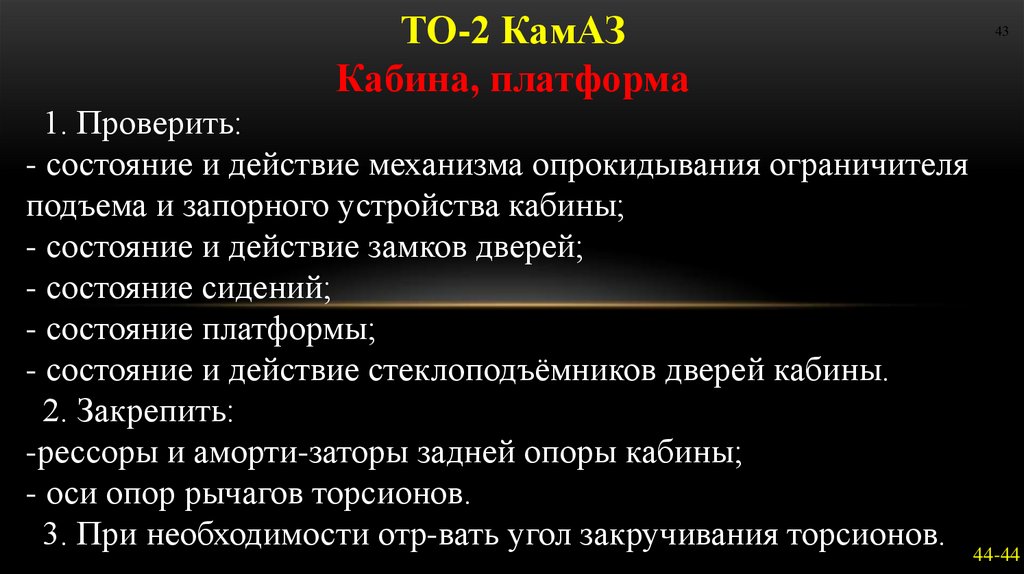

1. Проверить:
- состояние и действие механизма опрокидывания ограничителя
подъема и запорного устройства кабины;
- состояние и действие замков дверей;
- состояние сидений;
- состояние платформы;
- состояние и действие стеклоподъёмников дверей кабины.
2. Закрепить:
-рессоры и аморти-заторы задней опоры кабины;
- оси опор рычагов торсионов.
3. При необходимости отр-вать угол закручивания торсионов. 44-44
