Тема 1. Компоненты комплекса с БПЛА. Занятие 3. Конструкция БПЛА. Система посадки БПЛА

1. Старший преподаватель: майор Кутузов Андрей Станиславович

Цикл: Подготовки специалистов на комплексы с беспилотными
летательными аппаратами средней дальности и
большой продолжительности полета.
Дисциплина: Конструкция и эксплуатация комплекса с БПЛА
средней дальности «Форпост».
Тема 1.
Компоненты комплекса с БПЛА.
Занятие 3.
Конструкция БПЛА. Система посадки БПЛА.
(лекция)
Старший преподаватель: майор Кутузов Андрей Станиславович

2.

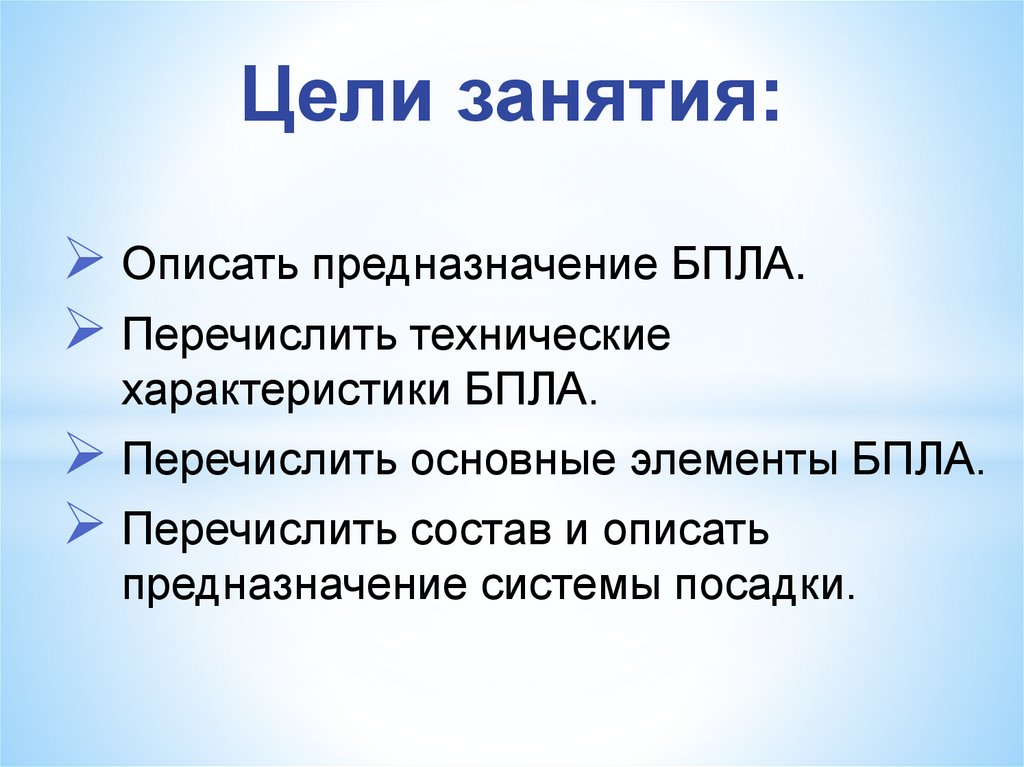

Цели занятия:
Описать предназначение БПЛА.
Перечислить технические
характеристики БПЛА.
Перечислить основные элементы БПЛА.
Перечислить состав и описать
предназначение системы посадки.

3.

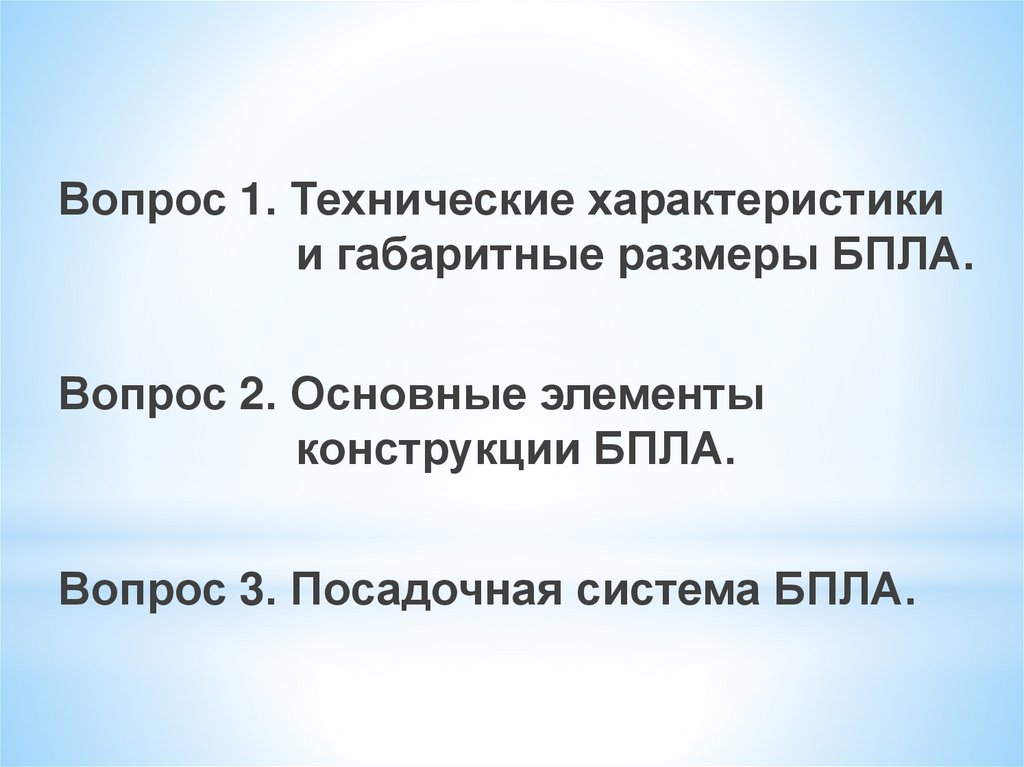

Вопрос 1. Технические характеристики
и габаритные размеры БПЛА.
Вопрос 2. Основные элементы
конструкции БПЛА.
Вопрос 3. Посадочная система БПЛА.

4.

ЛИТЕРАТУРА:
1. «Руководство по описанию системы»
TM (RU)SR-00-1
ГЛАВА 5, стр. 27

5. Вопрос 1. Технические характеристики и габаритные размеры БПЛА.

6.

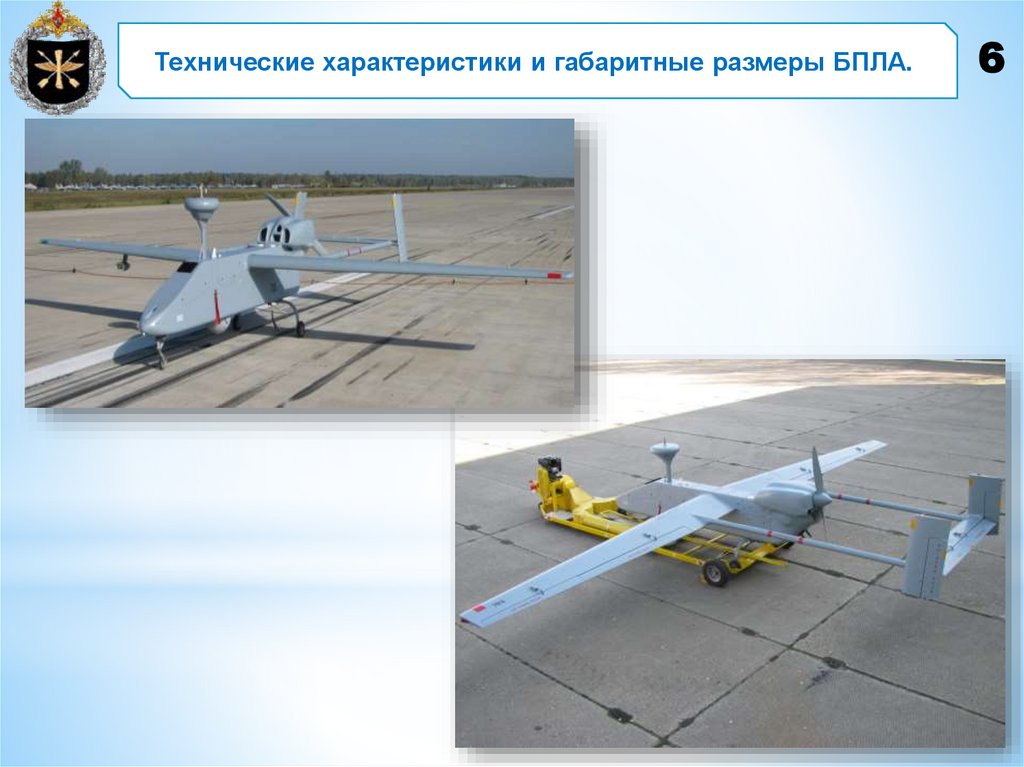

Технические характеристики и габаритные размеры БПЛА.
6

7.

Технические характеристики и габаритные размеры БПЛА.
7
Возможности БПЛА «Форпост»:
Совершать дистанционно управляемый с
земли полет или полет по заданной программе;
Выполнять воздушную разведку с
применением полезной нагрузки;
Передавать данные о параметрах полета и
видеосигнал на наземную станцию управления.

8.

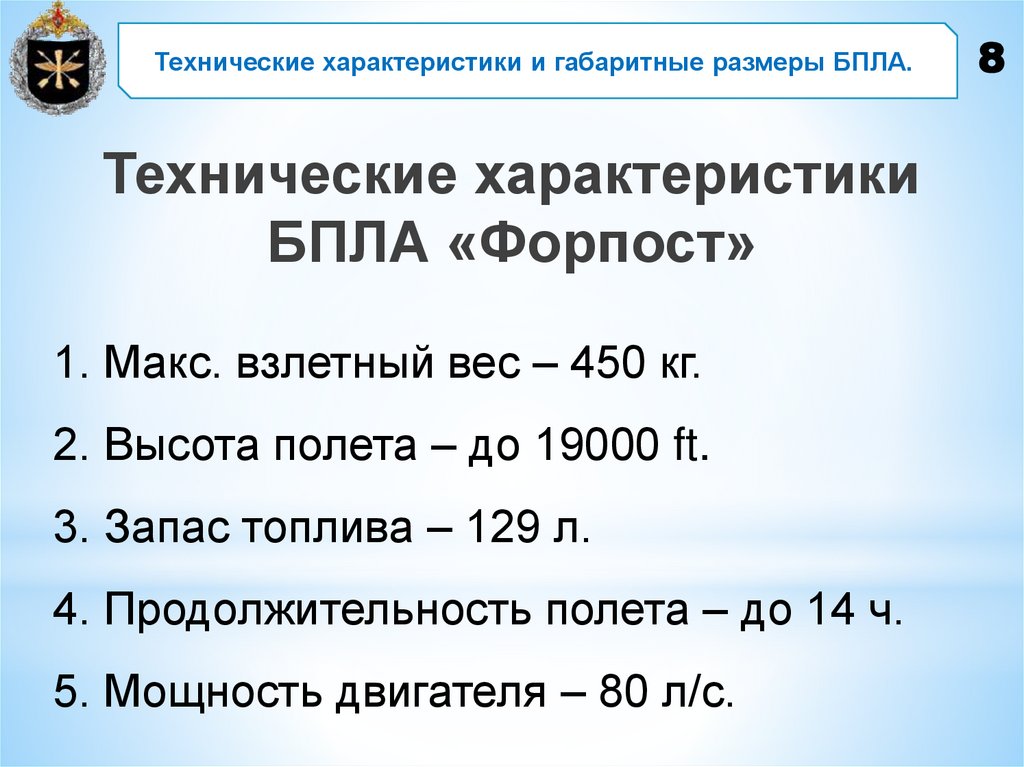

Технические характеристики и габаритные размеры БПЛА.
Технические характеристики
БПЛА «Форпост»
1. Макс. взлетный вес – 450 кг.
2. Высота полета – до 19000 ft.
3. Запас топлива – 129 л.
4. Продолжительность полета – до 14 ч.
5. Мощность двигателя – 80 л/с.
8

9.

Технические характеристики и габаритные размеры БПЛА.

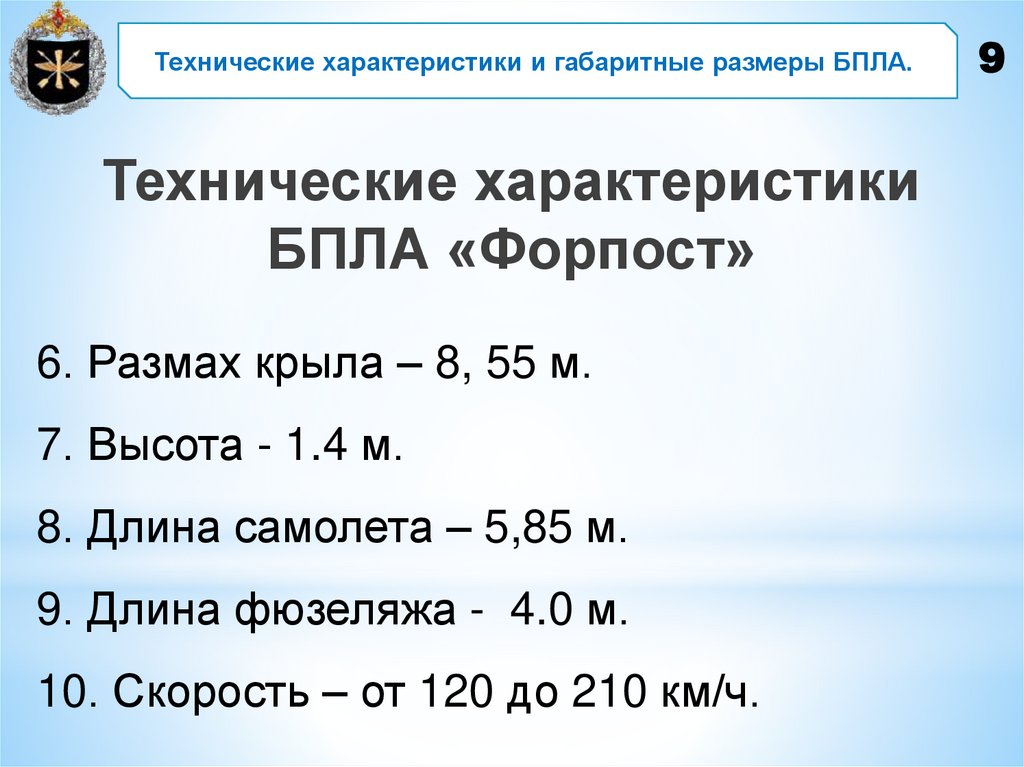

Технические характеристики
БПЛА «Форпост»
6. Размах крыла – 8, 55 м.
7. Высота - 1.4 м.
8. Длина самолета – 5,85 м.
9. Длина фюзеляжа - 4.0 м.
10. Скорость – от 120 до 210 км/ч.
9

10.

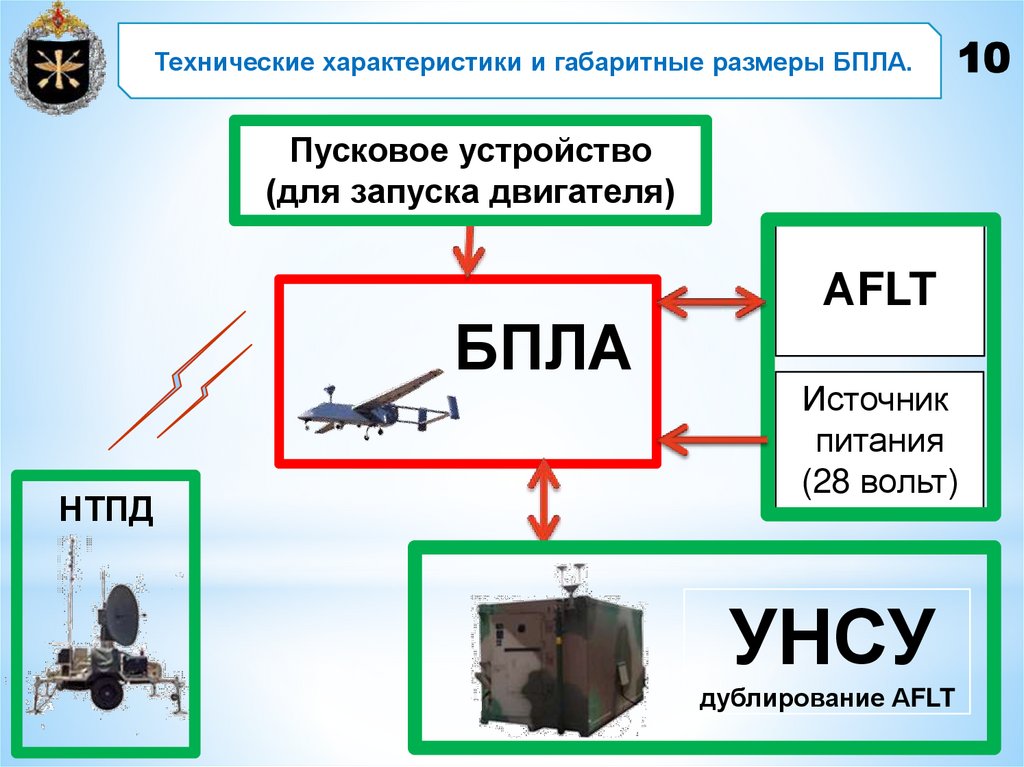

Технические характеристики и габаритные размеры БПЛА.
10
Пусковое устройство
(для запуска двигателя)
БПЛА
НТПД
АFLT
Источник
питания
(28 вольт)
УНСУ
дублирование АFLT

11. Вопрос 2. Основные элементы конструкции БПЛА.

12.

Основные элементы конструкции БПЛА.
БПЛА сконструирован по
модульной схеме, что
обеспечивает простоту
сборки и разборки.
12

13.

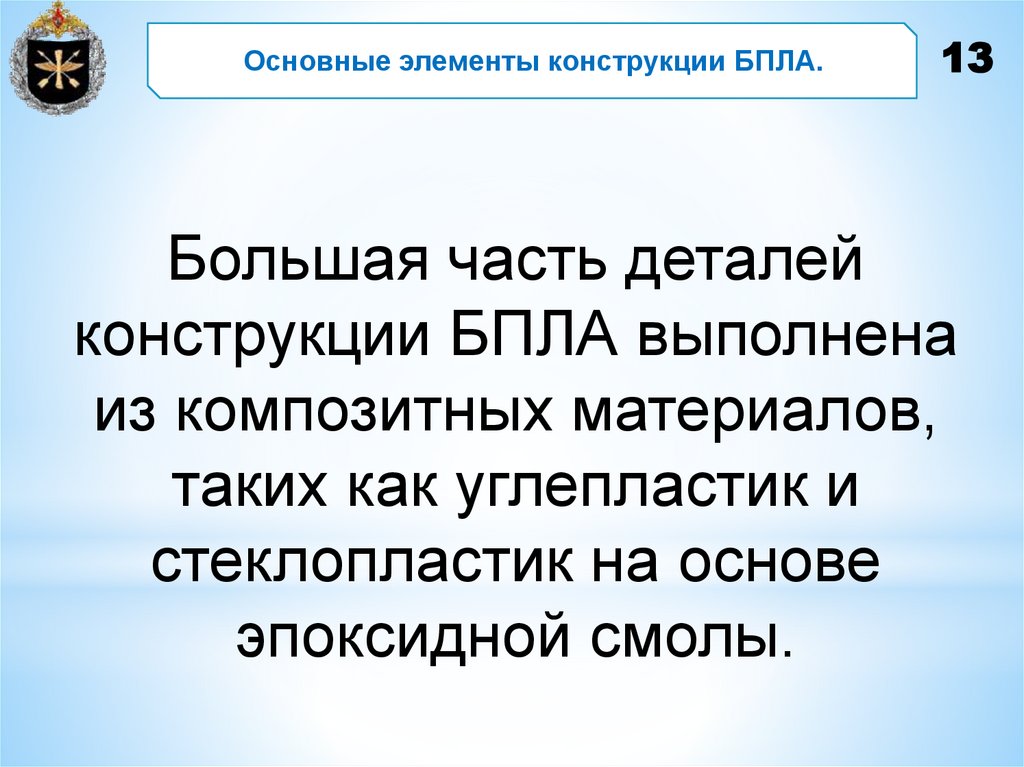

Основные элементы конструкции БПЛА.
13
Большая часть деталей
конструкции БПЛА выполнена
из композитных материалов,
таких как углепластик и
стеклопластик на основе
эпоксидной смолы.

14.

14

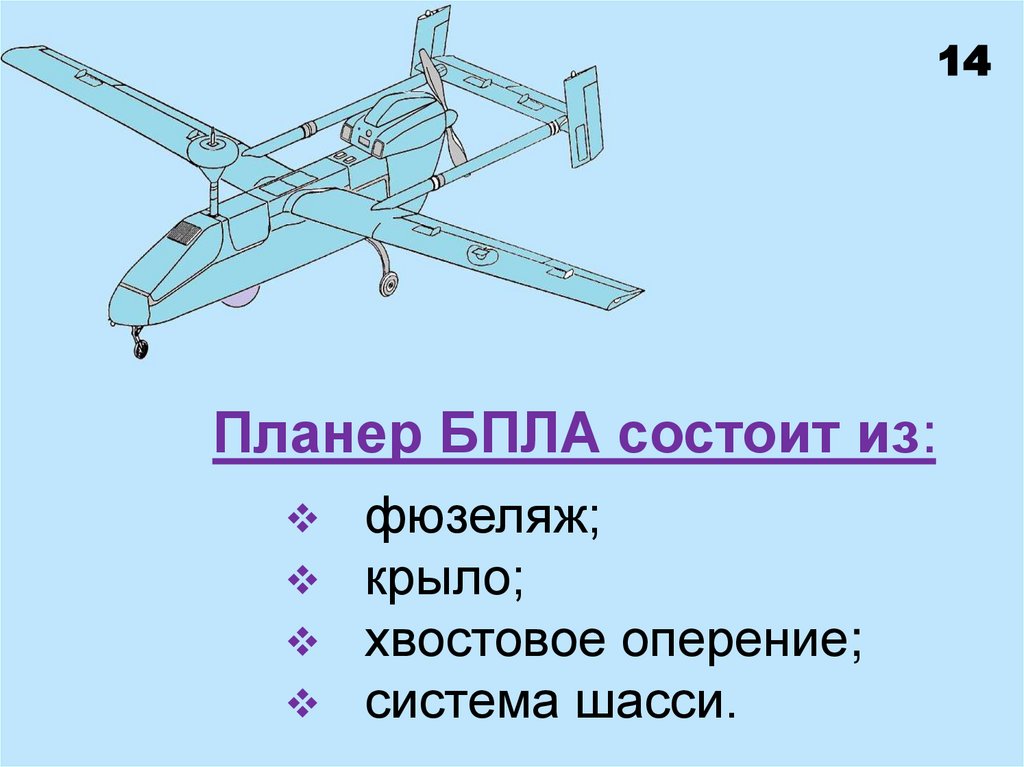

Планер БПЛА состоит из:
фюзеляж;
крыло;
хвостовое оперение;
система шасси.

15.

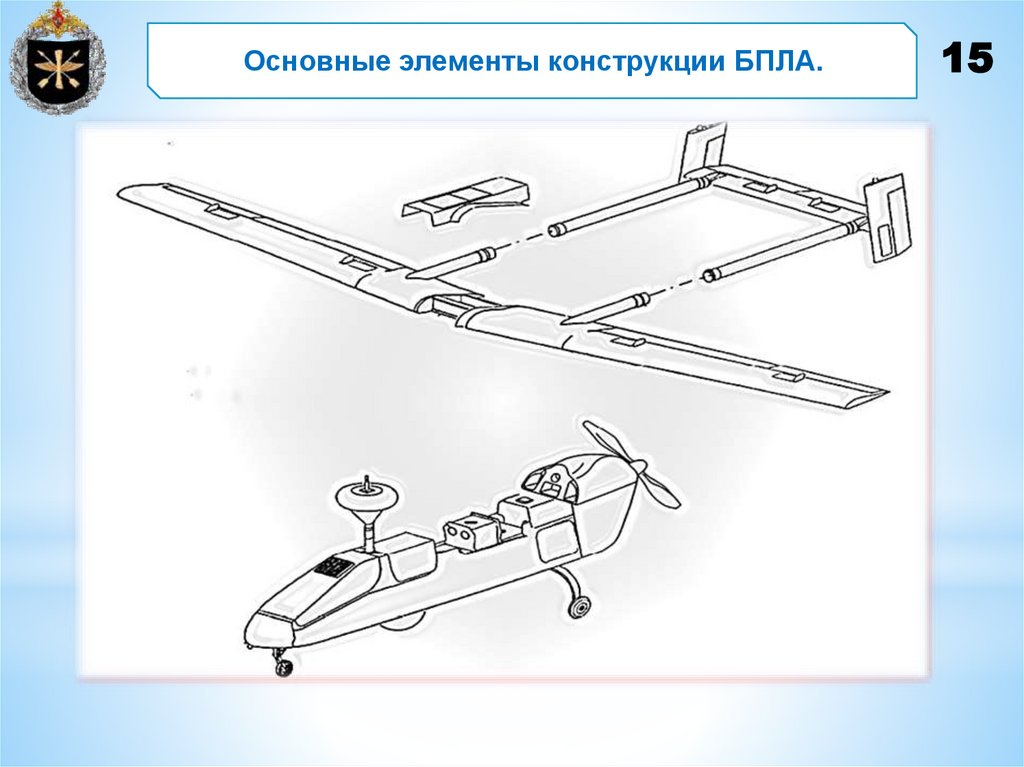

Основные элементы конструкции БПЛА.
15

16.

Основные элементы конструкции БПЛА.
16

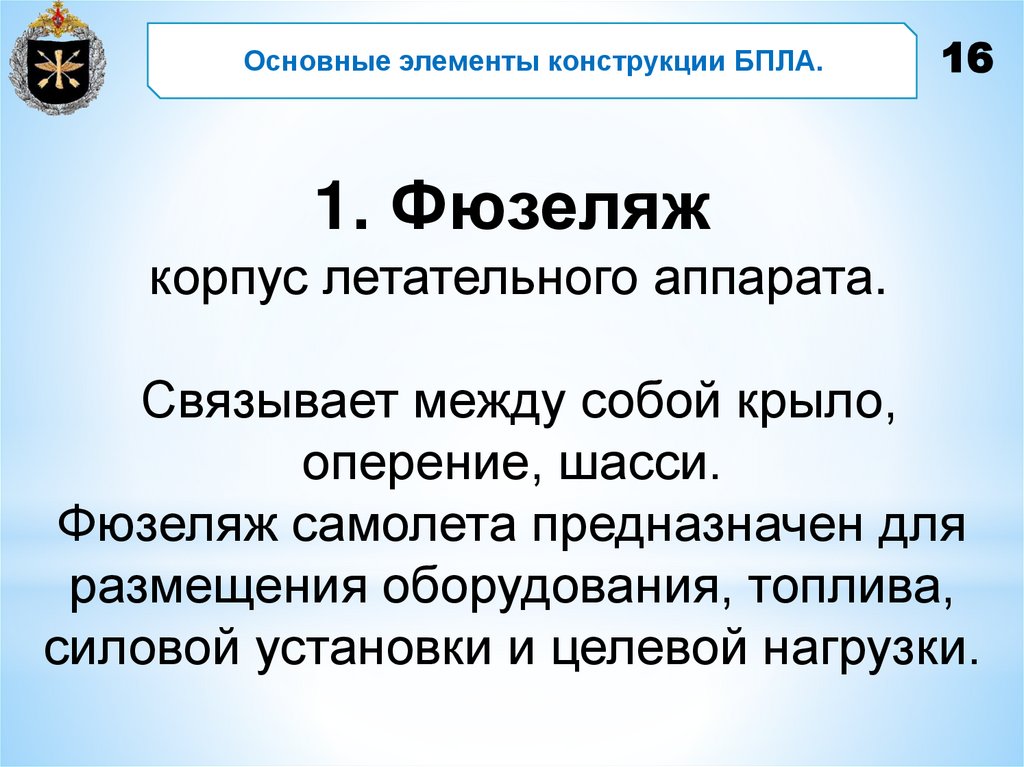

1. Фюзеляж
корпус летательного аппарата.
Связывает между собой крыло,
оперение, шасси.
Фюзеляж самолета предназначен для
размещения оборудования, топлива,
силовой установки и целевой нагрузки.

17.

Основные элементы конструкции БПЛА.
2. Крыло
(в авиационной технике)
поверхность для создания
подъемной силы.
17

18.

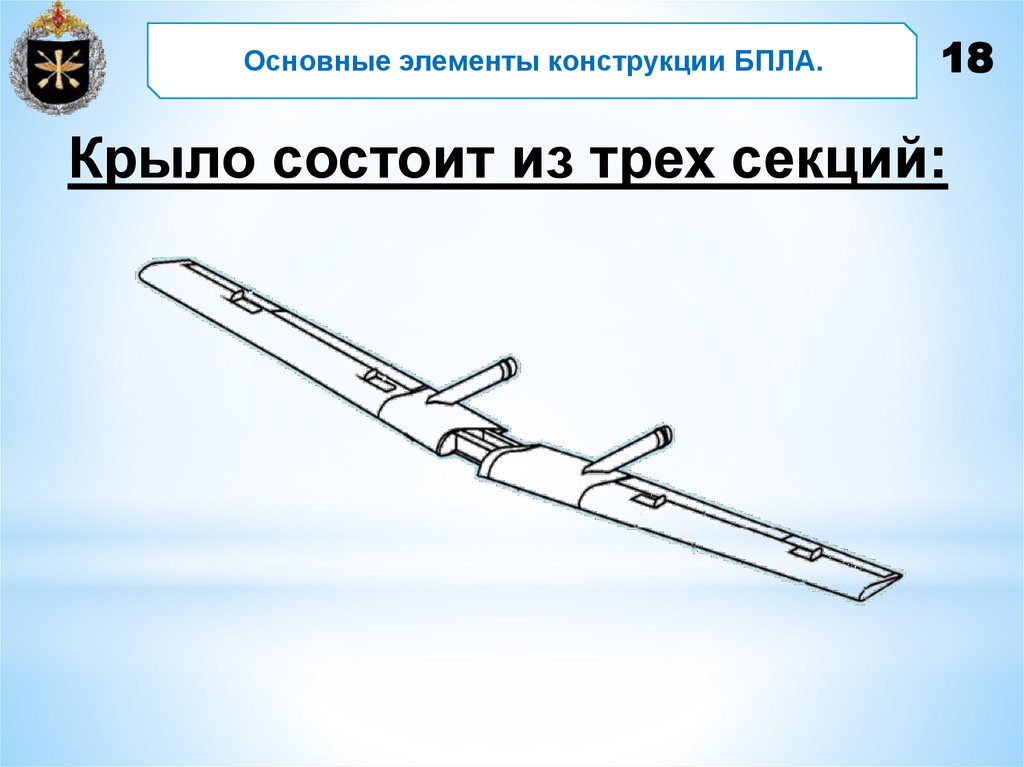

Основные элементы конструкции БПЛА.
18
Крыло состоит из трех секций:

19.

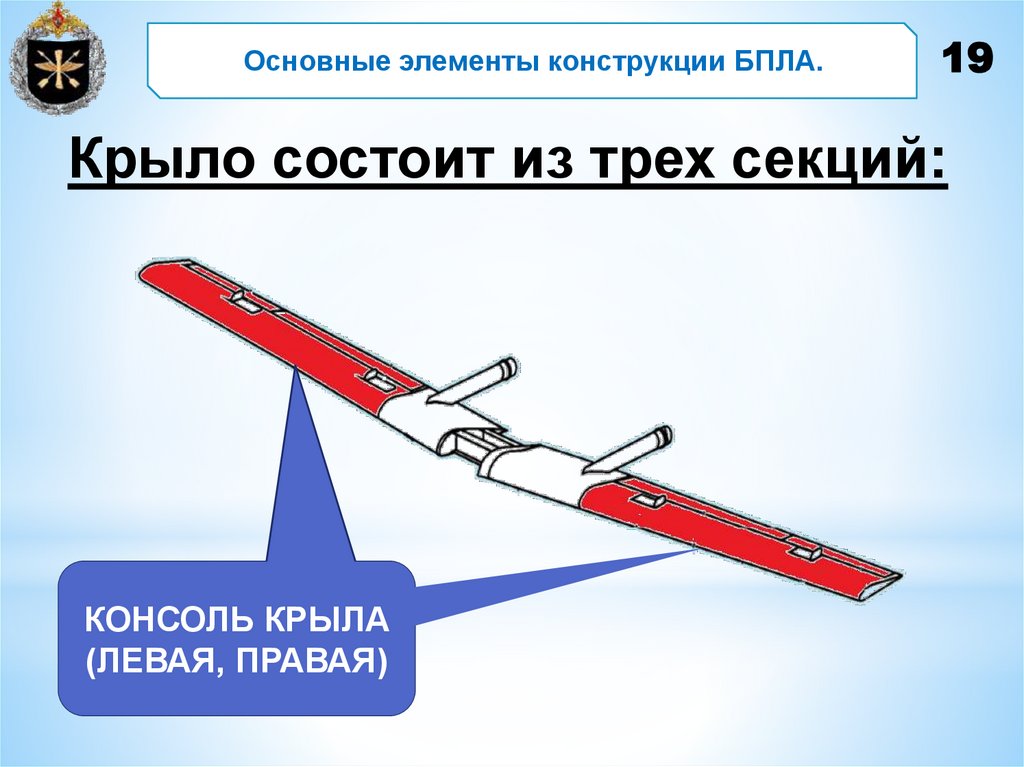

Основные элементы конструкции БПЛА.
19
Крыло состоит из трех секций:
КОНСОЛЬ КРЫЛА
(ЛЕВАЯ, ПРАВАЯ)

20.

Основные элементы конструкции БПЛА.
20

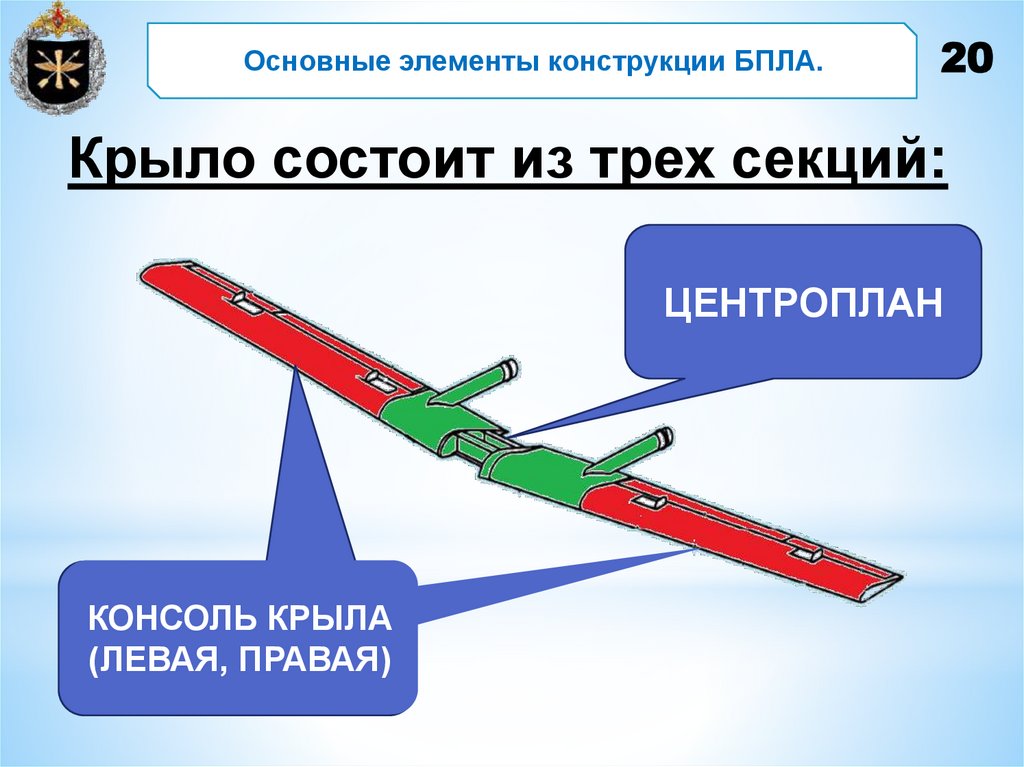

Крыло состоит из трех секций:
ЦЕНТРОПЛАН
КОНСОЛЬ КРЫЛА
(ЛЕВАЯ, ПРАВАЯ)

21.

Основные элементы конструкции БПЛА.
21

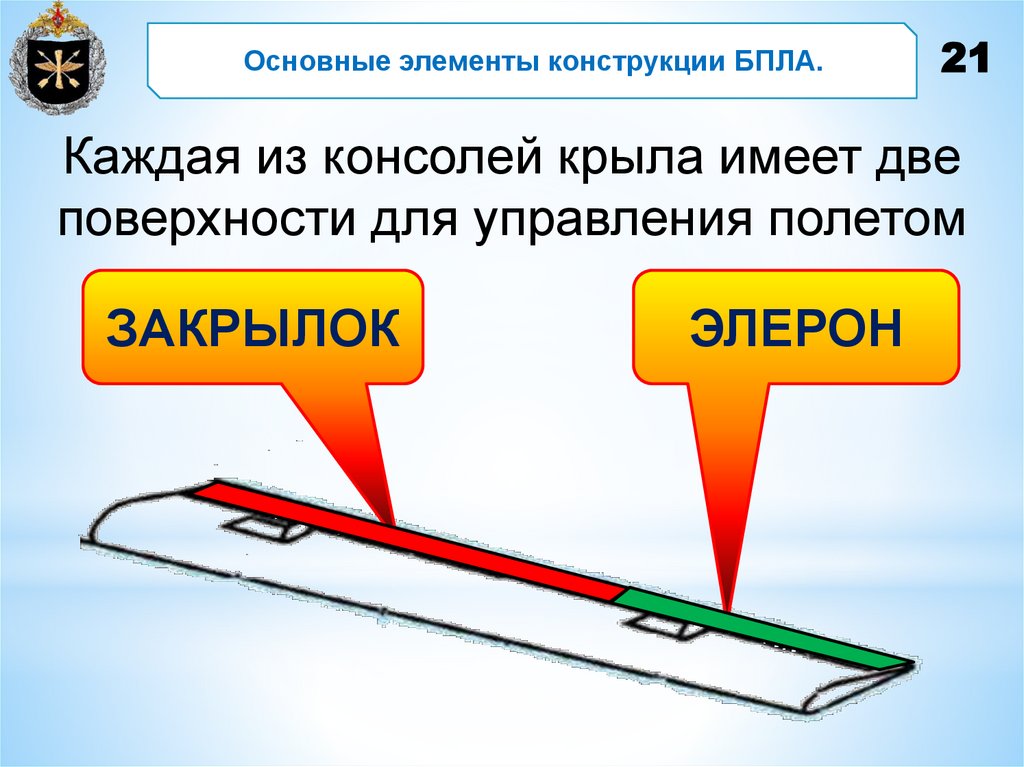

Каждая из консолей крыла имеет две
поверхности для управления полетом
ЗАКРЫЛОК
ЭЛЕРОН

22.

Основные элементы конструкции БПЛА.
22
3. Хвостовое оперение.
аэродинамические поверхности
обеспечивающие устойчивость,
управляемость самолета в полете.

23.

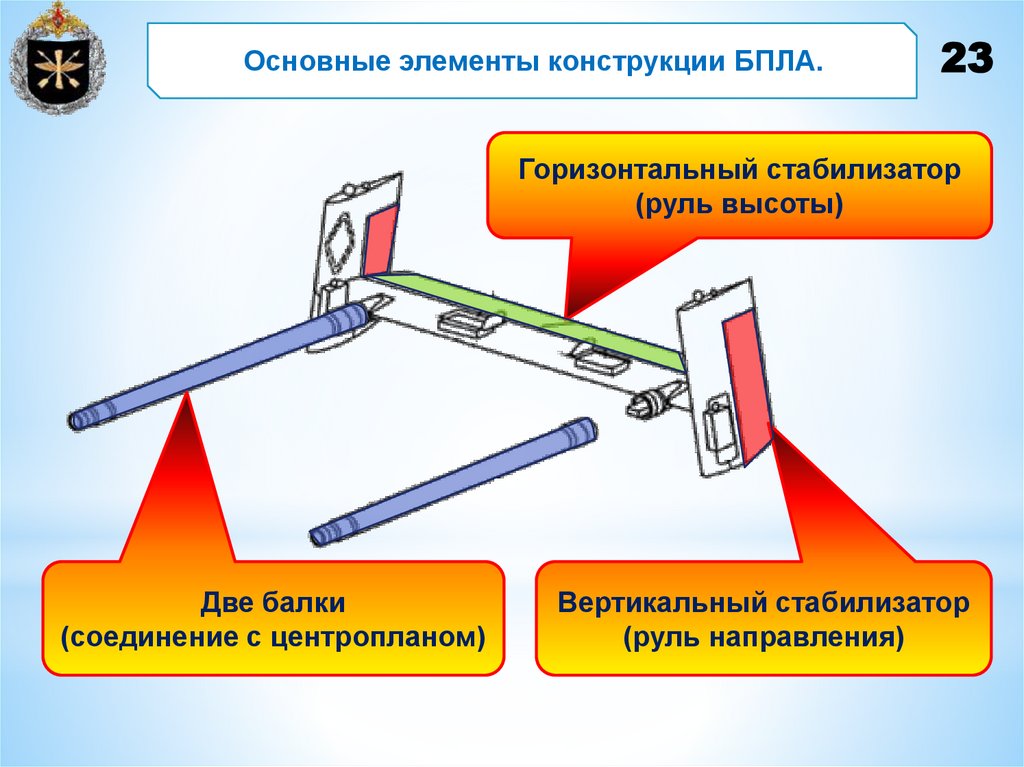

Основные элементы конструкции БПЛА.
23
Горизонтальный стабилизатор
(руль высоты)
Две балки
(соединение с центропланом)
Вертикальный стабилизатор
(руль направления)

24.

Основные элементы конструкции БПЛА.

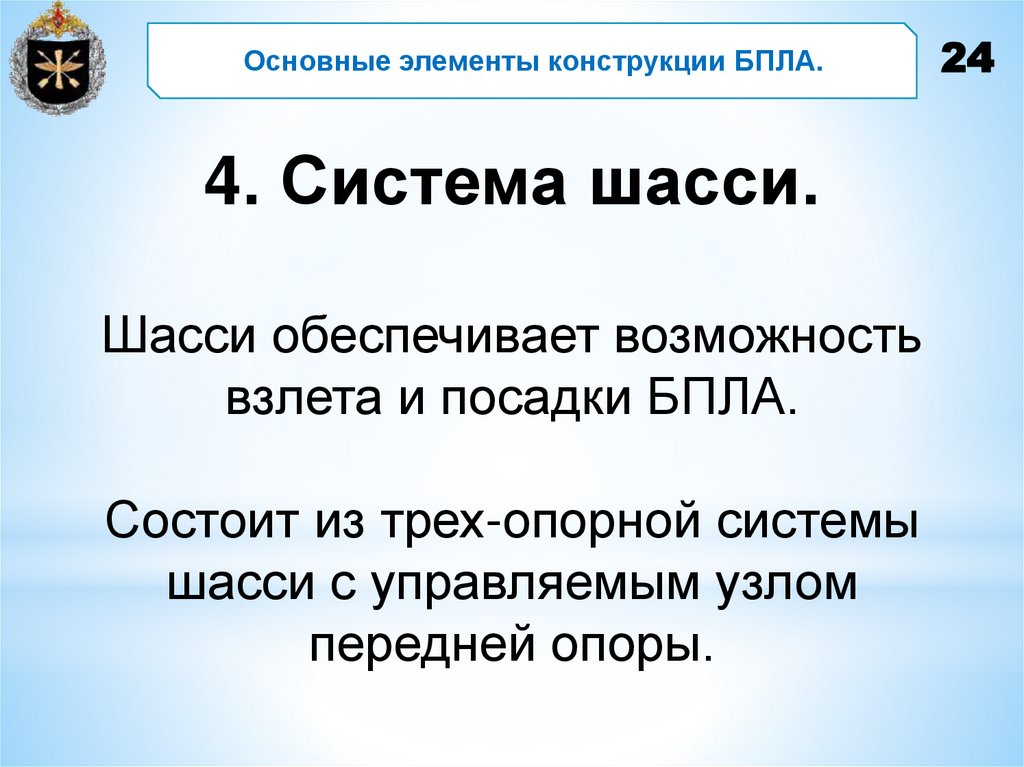

4. Система шасси.
Шасси обеспечивает возможность
взлета и посадки БПЛА.
Состоит из трех-опорной системы
шасси с управляемым узлом
передней опоры.
24

25.

Основные элементы конструкции БПЛА.

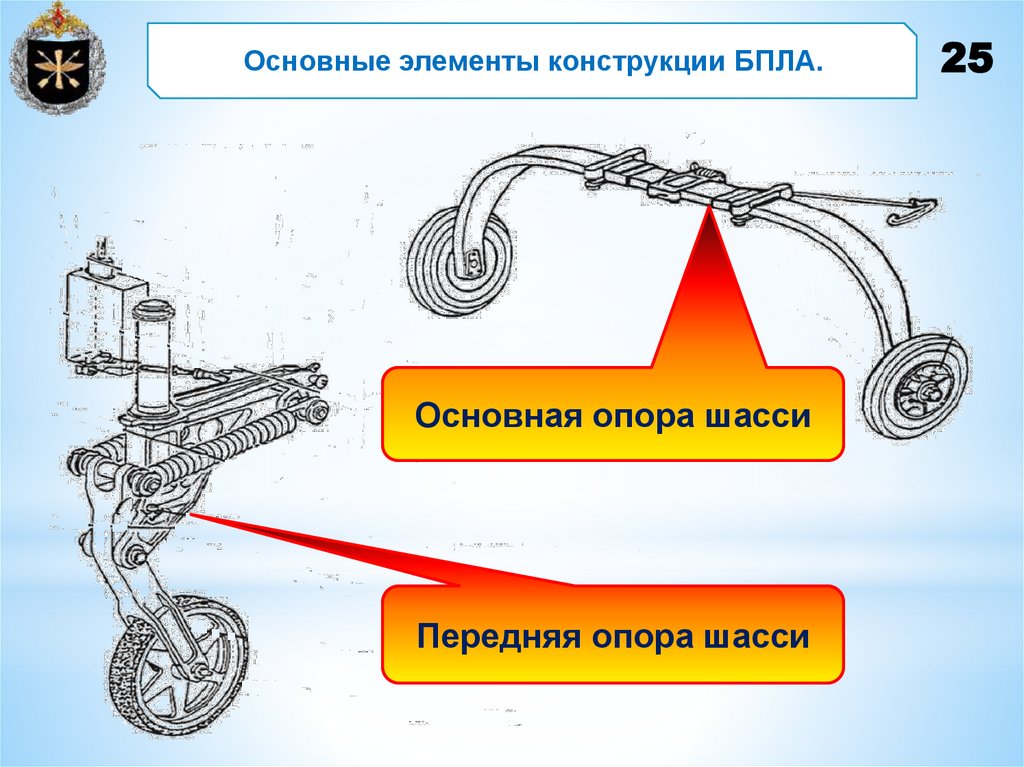

Основная опора шасси
Передняя опора шасси
25

26. Вопрос 3. Посадочная система БПЛА.

27.

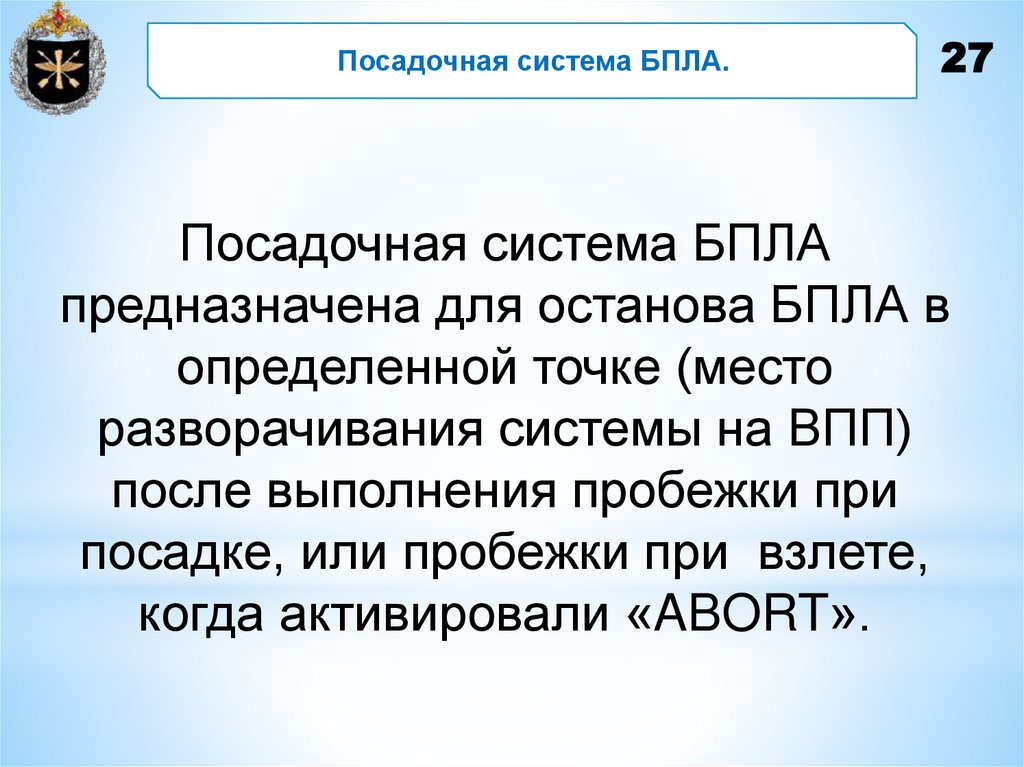

Посадочная система БПЛА.
27
Посадочная система БПЛА
предназначена для останова БПЛА в
определенной точке (место
разворачивания системы на ВПП)
после выполнения пробежки при
посадке, или пробежки при взлете,
когда активировали «ABORT».

28.

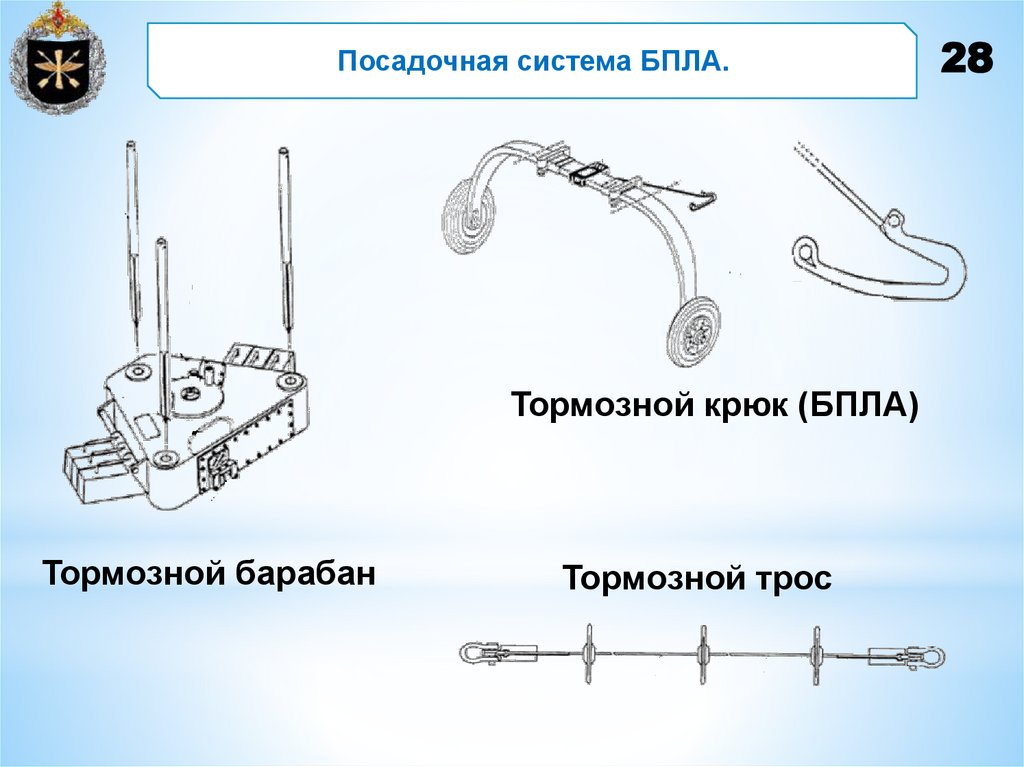

Посадочная система БПЛА.
Тормозной крюк (БПЛА)
Тормозной барабан
Тормозной трос
28

29.

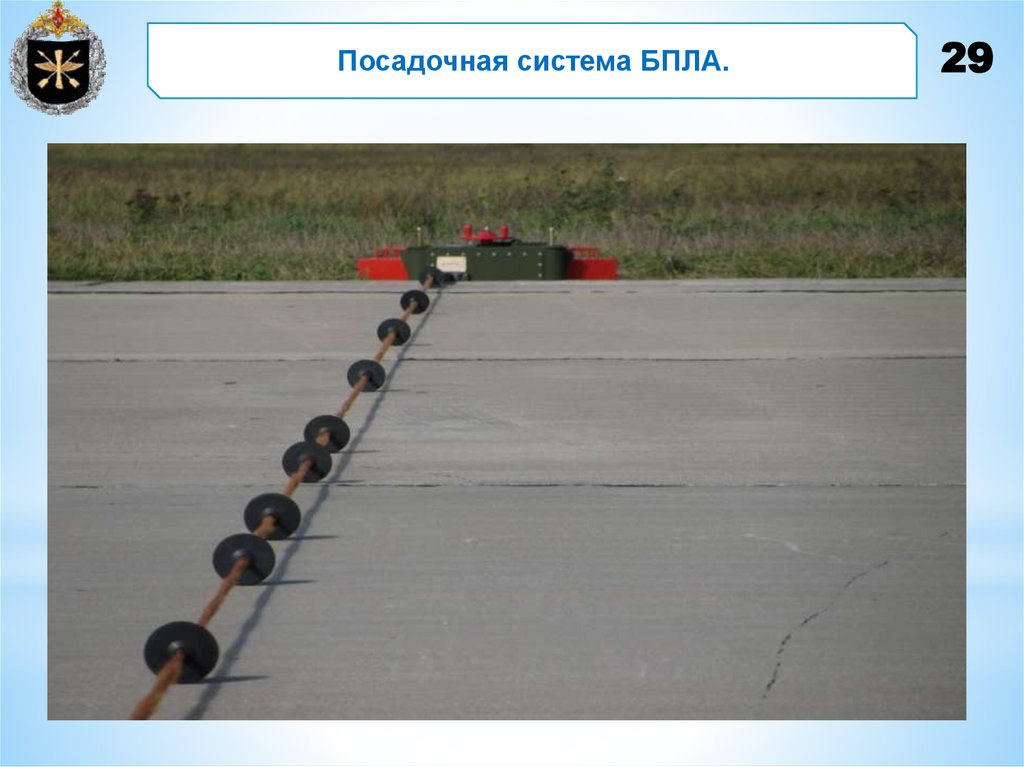

Посадочная система БПЛА.
29

30.

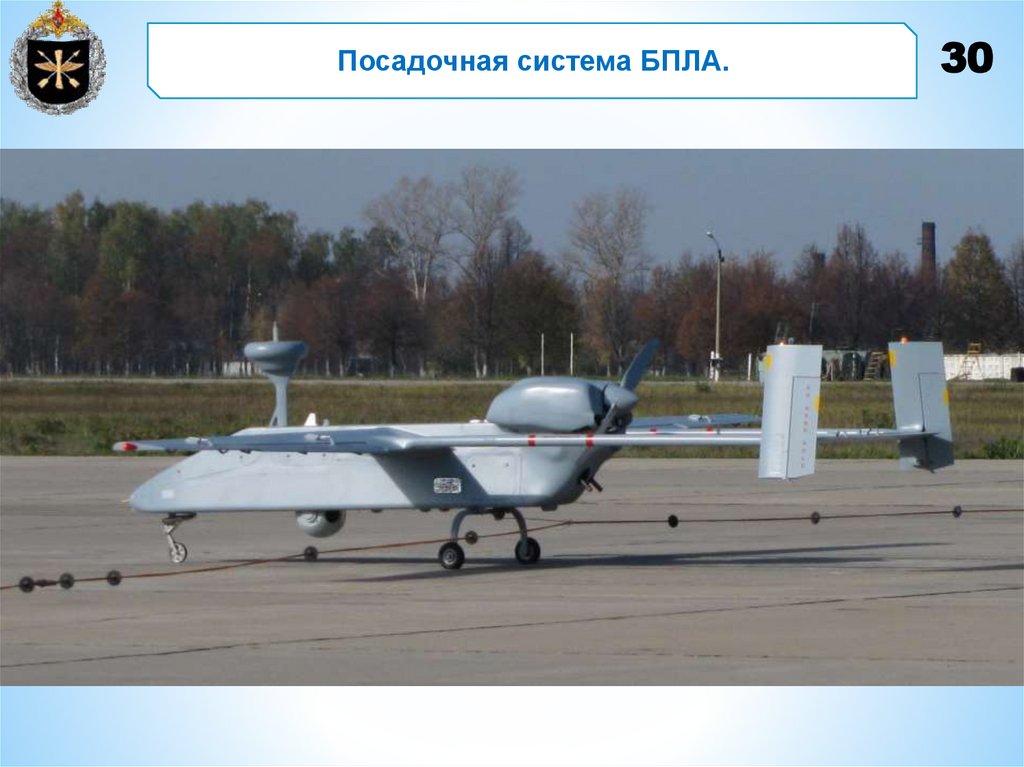

Посадочная система БПЛА.
30

31. КОНТРОЛЬНЫЕ ВОПРОСЫ.

1. Описать возможности БПЛА.
2. Перечислить основные технические
характеристики БПЛА.
3. Перечислить основные элементы БПЛА.
4. Перечислить состав и предназначение
системы посадки.

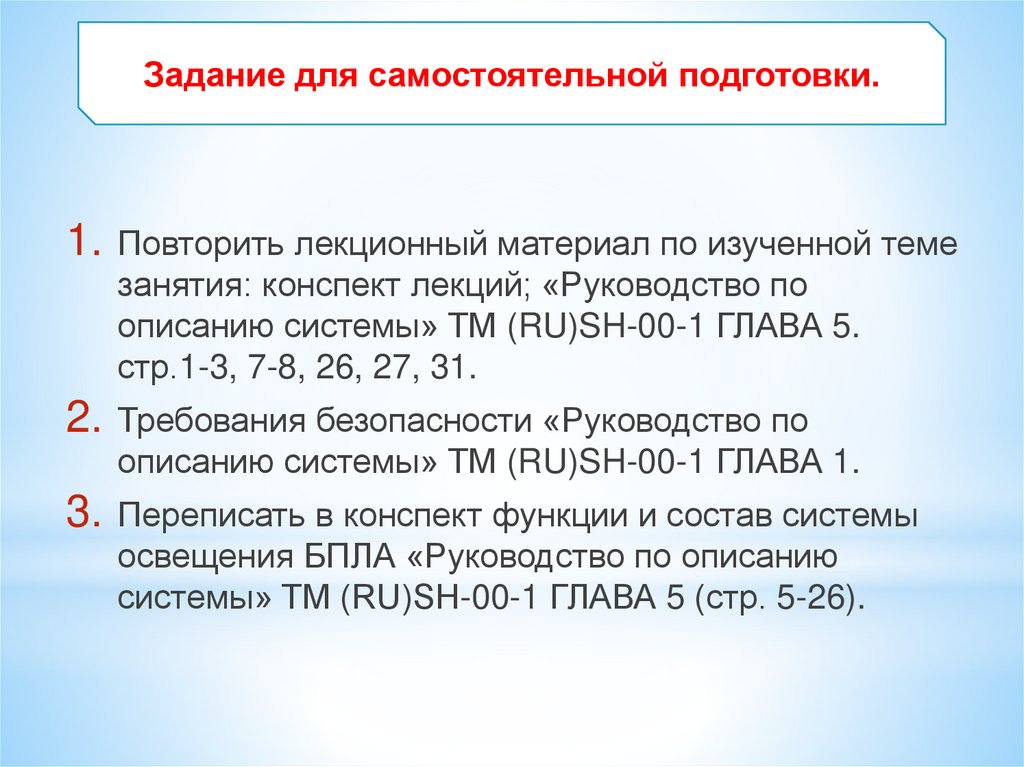

32. Задание для самостоятельной подготовки.

1. Повторить лекционный материал по изученной теме
занятия: конспект лекций; «Руководство по
описанию системы» TM (RU)SH-00-1 ГЛАВА 5.
стр.1-3, 7-8, 26, 27, 31.
2. Требования безопасности «Руководство по
описанию системы» TM (RU)SH-00-1 ГЛАВА 1.
3. Переписать в конспект функции и состав системы
освещения БПЛА «Руководство по описанию
системы» TM (RU)SH-00-1 ГЛАВА 5 (стр. 5-26).
