Тема 1. Компоненты комплекса с БПЛА. Занятие 1. Назначение, состав, технические характеристики и возможности комплекса

1. Старший преподаватель: майор Кутузов Андрей Станиславович

Цикл: Подготовки специалистов на комплексы с беспилотными
летательными аппаратами средней дальности и
большой продолжительности полета.
Дисциплина: Конструкция и эксплуатация комплекса с БПЛА
средней дальности «Форпост».
Тема 1.
Компоненты комплекса с БПЛА.
Занятие 1.
Назначение, состав, технические
характеристики и возможности комплекса.
(лекция)
Старший преподаватель: майор Кутузов Андрей Станиславович

2.

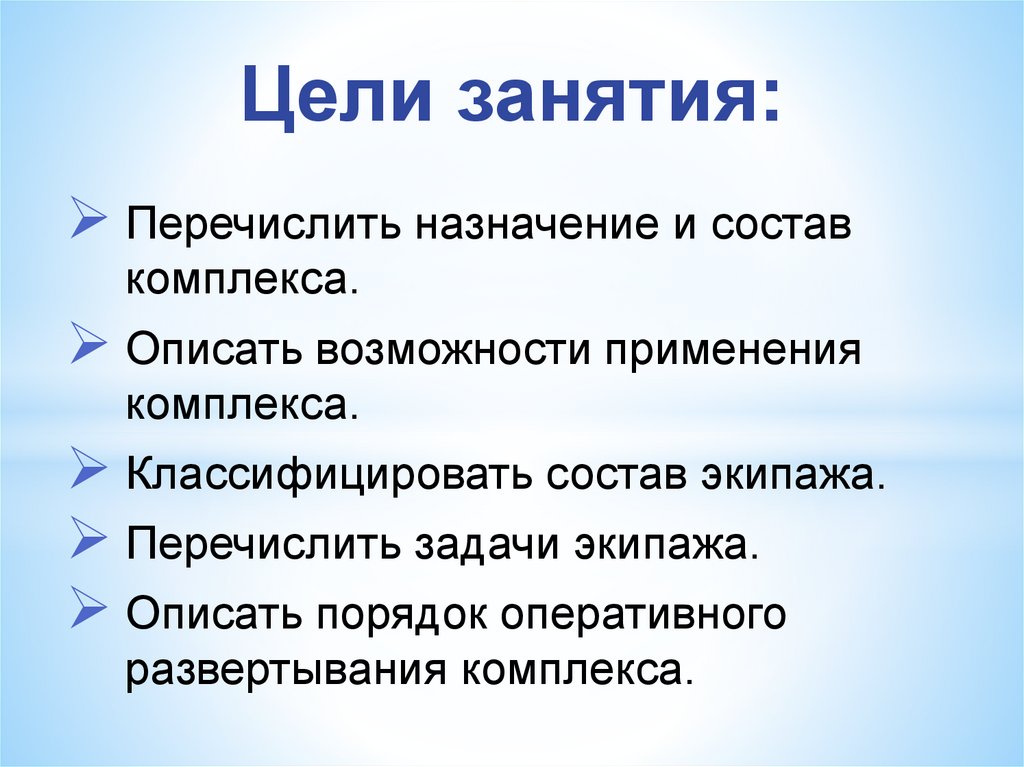

Цели занятия:
Перечислить назначение и состав
комплекса.
Описать возможности применения
комплекса.
Классифицировать состав экипажа.
Перечислить задачи экипажа.
Описать порядок оперативного
развертывания комплекса.

3.

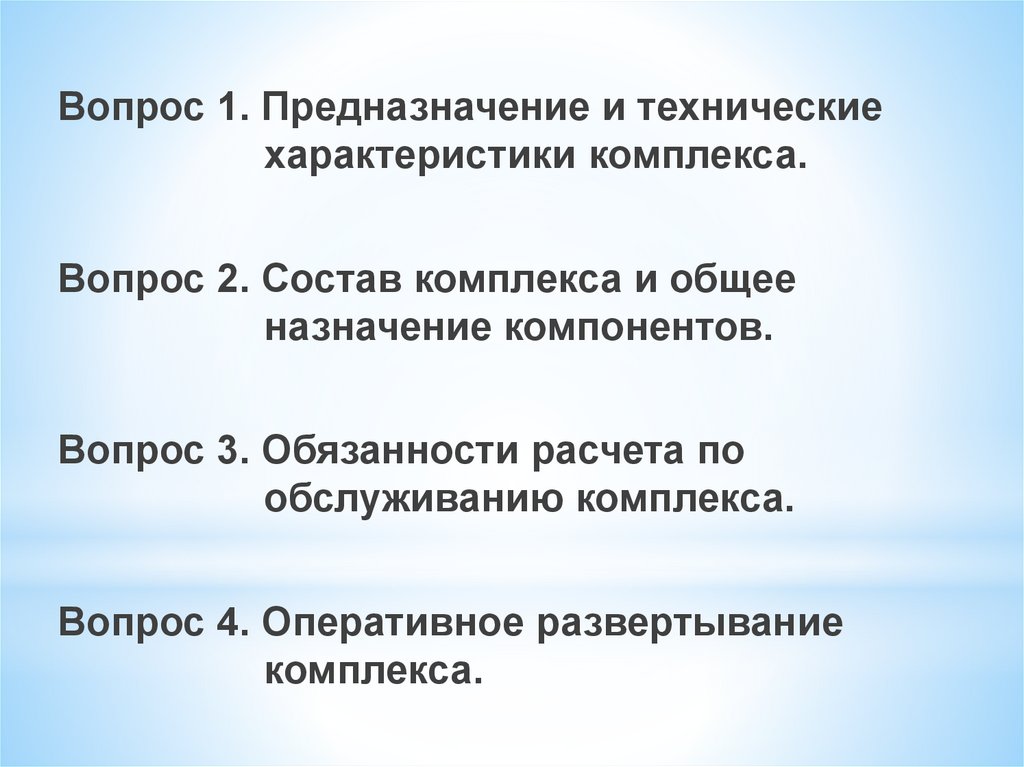

Вопрос 1. Предназначение и технические
характеристики комплекса.
Вопрос 2. Состав комплекса и общее
назначение компонентов.
Вопрос 3. Обязанности расчета по
обслуживанию комплекса.
Вопрос 4. Оперативное развертывание
комплекса.

4.

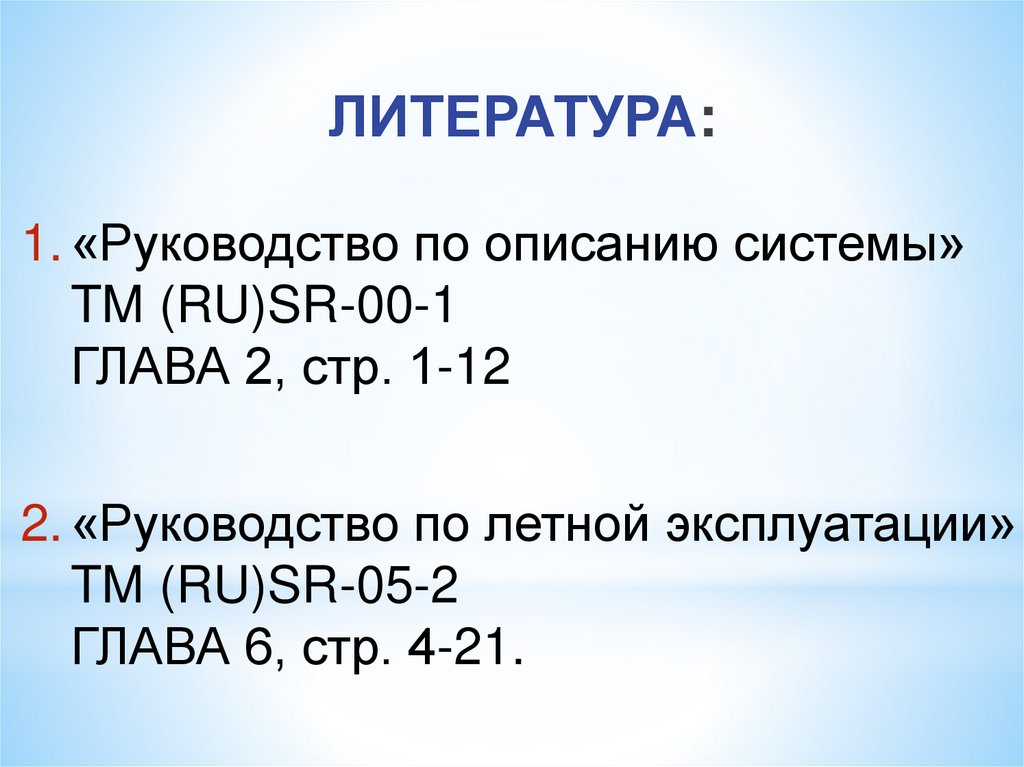

ЛИТЕРАТУРА:
1. «Руководство по описанию системы»
TM (RU)SR-00-1
ГЛАВА 2, стр. 1-12
2. «Руководство по летной эксплуатации»
TM (RU)SR-05-2
ГЛАВА 6, стр. 4-21.

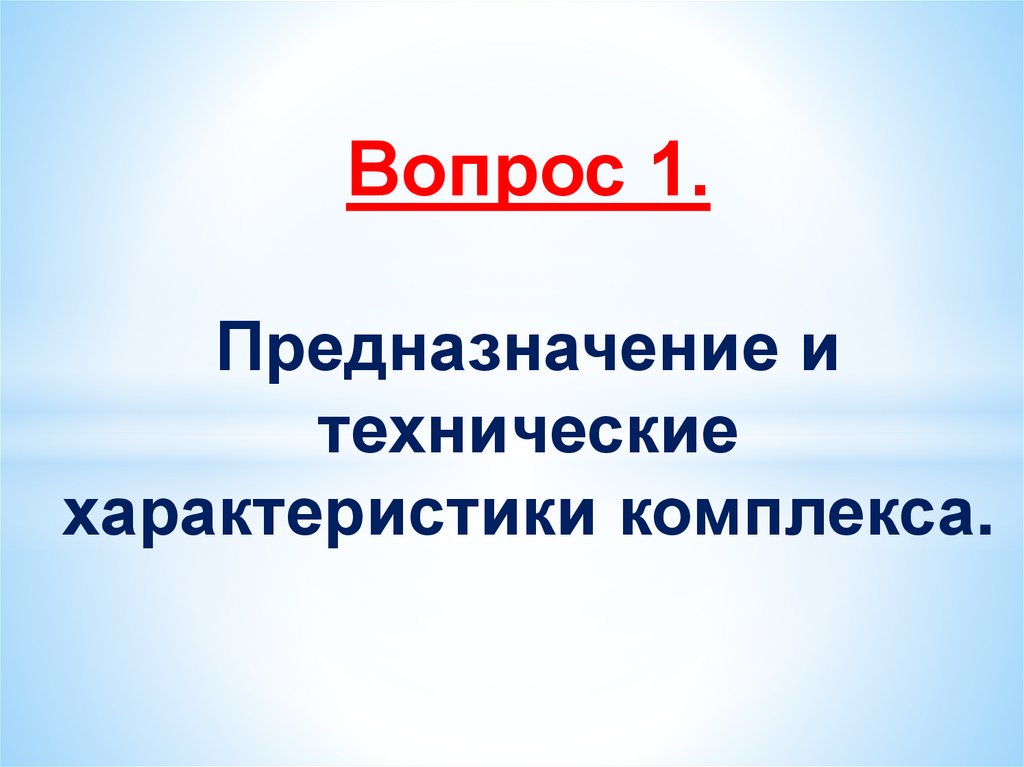

5. Вопрос 1. Предназначение и технические характеристики комплекса.

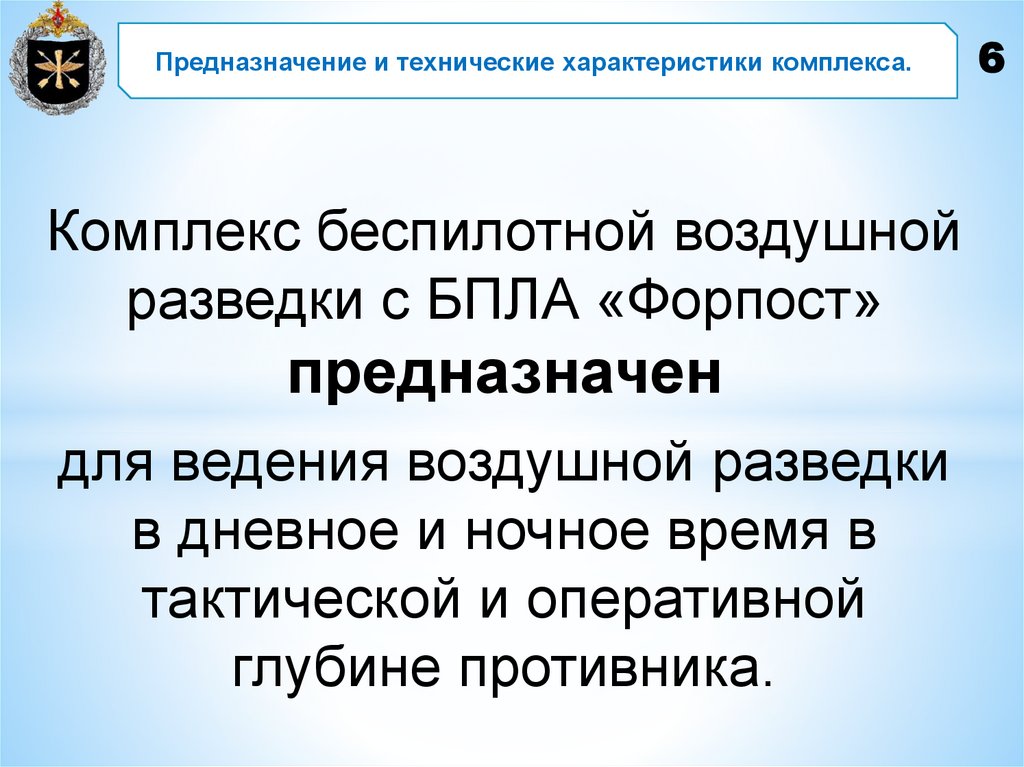

6. Предназначение и технические характеристики комплекса.

Комплекс беспилотной воздушной
разведки с БПЛА «Форпост»
предназначен
для ведения воздушной разведки
в дневное и ночное время в
тактической и оперативной
глубине противника.
6

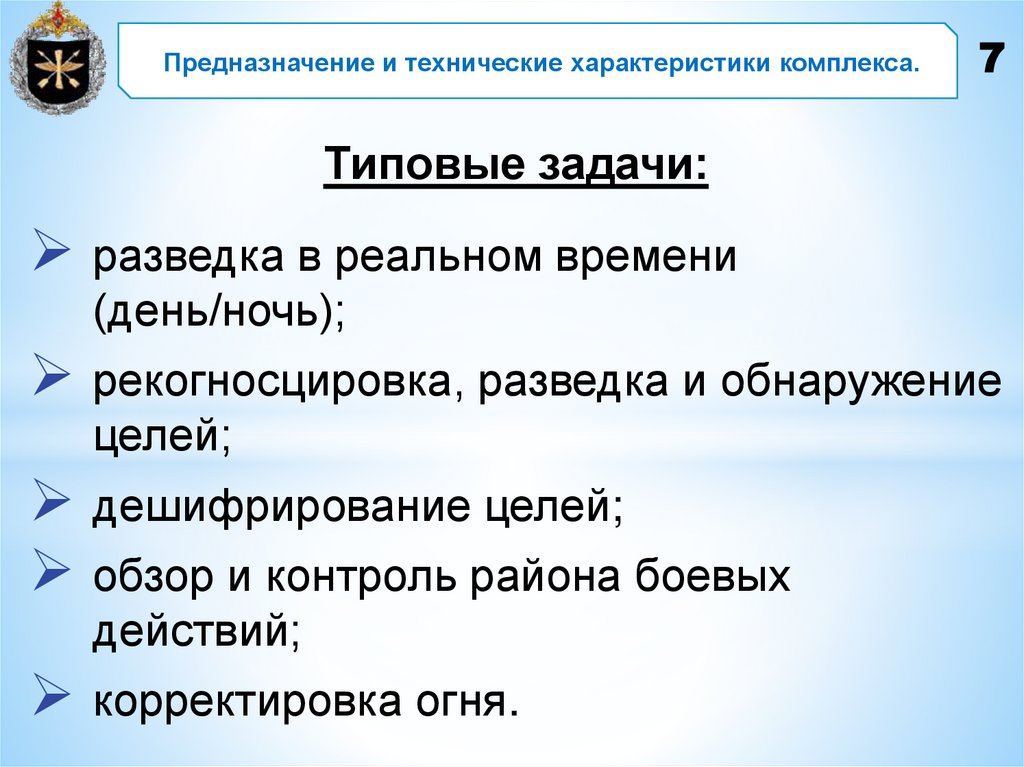

7.

Предназначение и технические характеристики комплекса.
7
Типовые задачи:
разведка в реальном времени
(день/ночь);
рекогносцировка, разведка и обнаружение
целей;
дешифрирование целей;
обзор и контроль района боевых
действий;
корректировка огня.

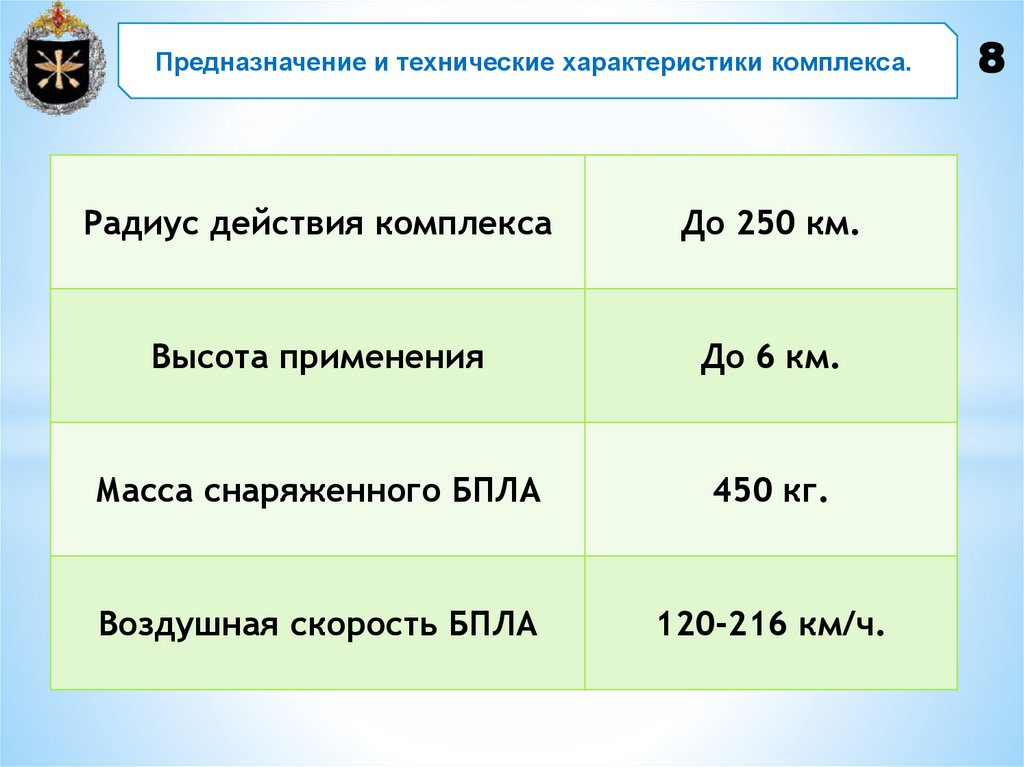

8. Предназначение и технические характеристики комплекса.

Радиус действия комплекса
До 250 км.
Высота применения
До 6 км.
Масса снаряженного БПЛА
450 кг.
Воздушная скорость БПЛА
120-216 км/ч.
8

9. Предназначение и технические характеристики комплекса.

Продолжительность полета
БПЛА
До 15 часов.
Рабочие температуры
От -35 до + 49
Срок службы комплекса
15 лет.
9

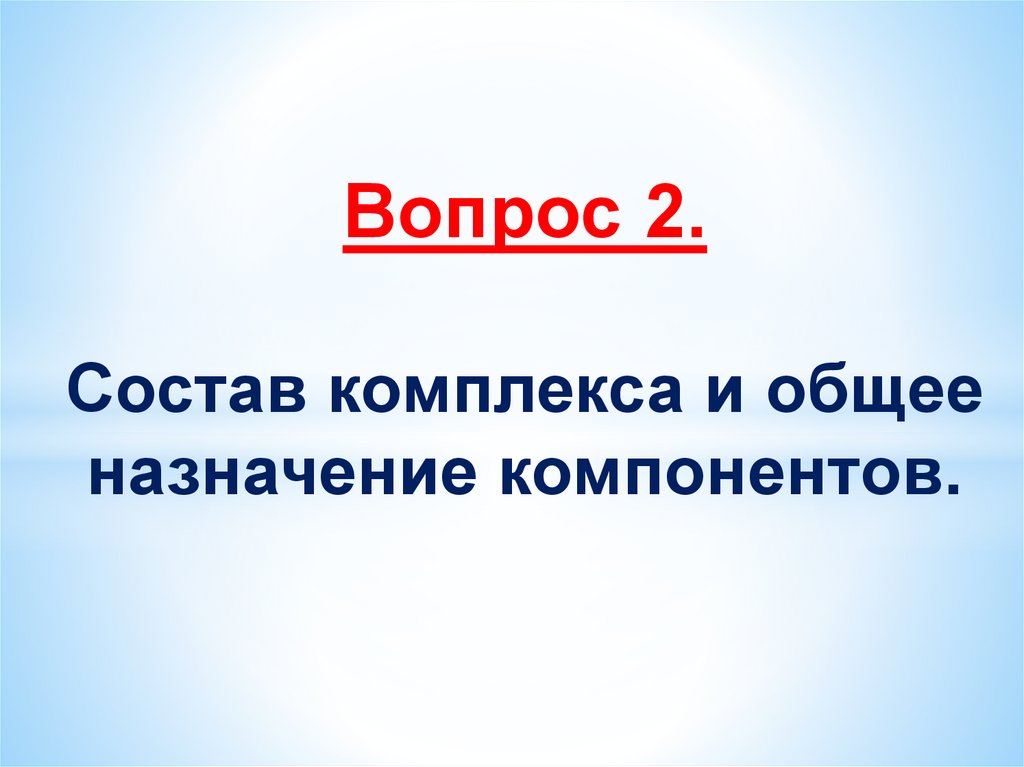

10. Вопрос 2. Состав комплекса и общее назначение компонентов.

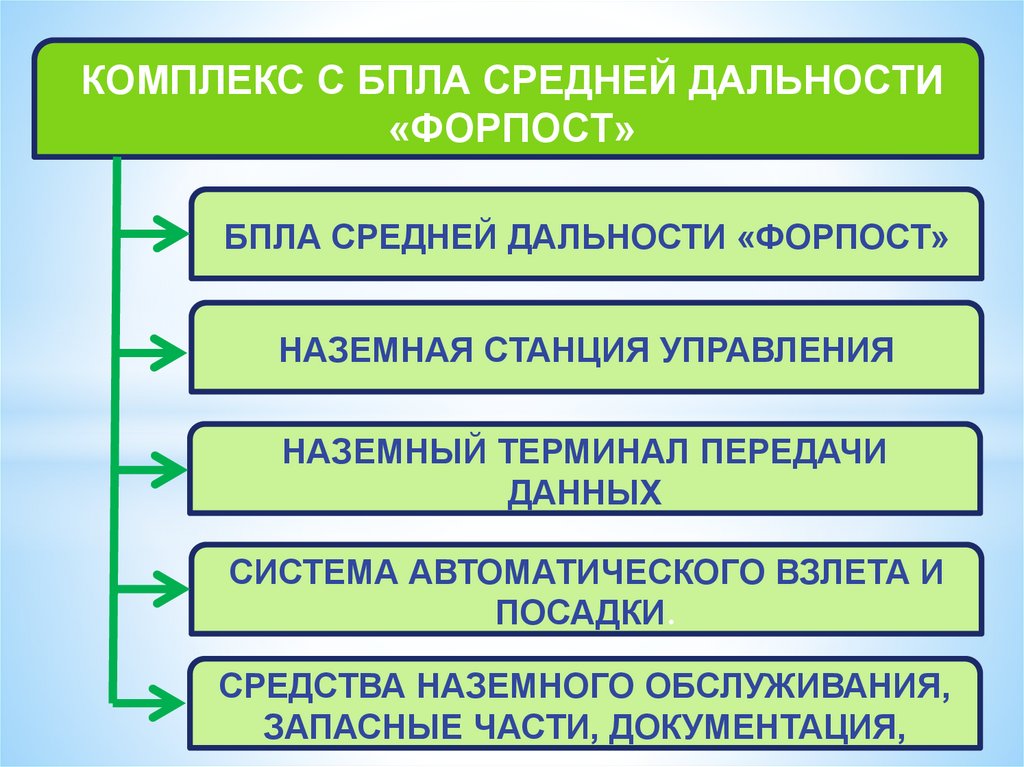

11.

КОМПЛЕКС С БПЛА СРЕДНЕЙ ДАЛЬНОСТИ
«ФОРПОСТ»
БПЛА СРЕДНЕЙ ДАЛЬНОСТИ «ФОРПОСТ»
НАЗЕМНАЯ СТАНЦИЯ УПРАВЛЕНИЯ
НАЗЕМНЫЙ ТЕРМИНАЛ ПЕРЕДАЧИ
ДАННЫХ
СИСТЕМА АВТОМАТИЧЕСКОГО ВЗЛЕТА И
ПОСАДКИ.
СРЕДСТВА НАЗЕМНОГО ОБСЛУЖИВАНИЯ,
ЗАПАСНЫЕ ЧАСТИ, ДОКУМЕНТАЦИЯ,

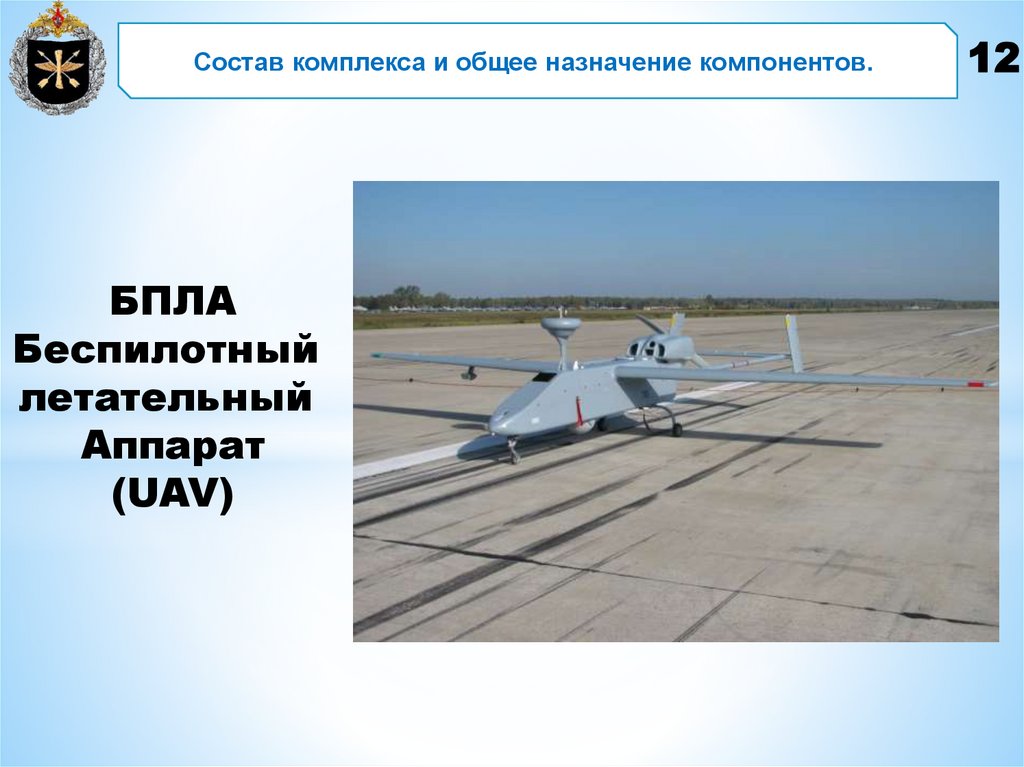

12. Состав комплекса и общее назначение компонентов.

БПЛА
Беспилотный
летательный
Аппарат
(UAV)
12

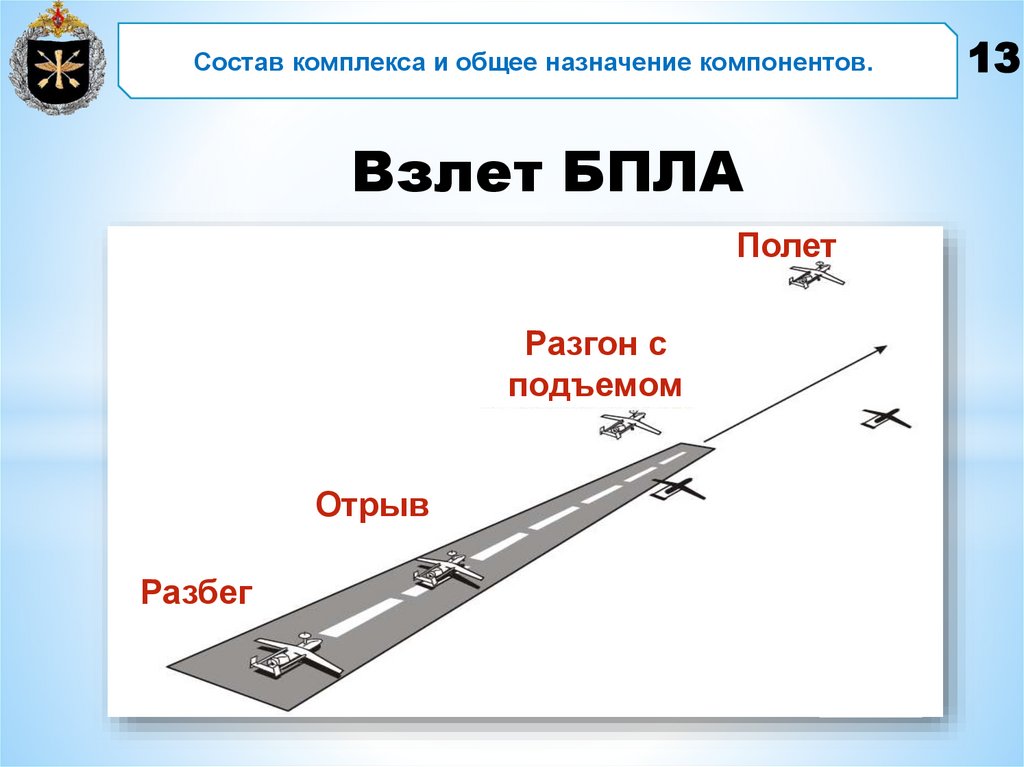

13. Состав комплекса и общее назначение компонентов.

Взлет БПЛА
Полет
Разгон с
подъемом
Отрыв
Разбег
13

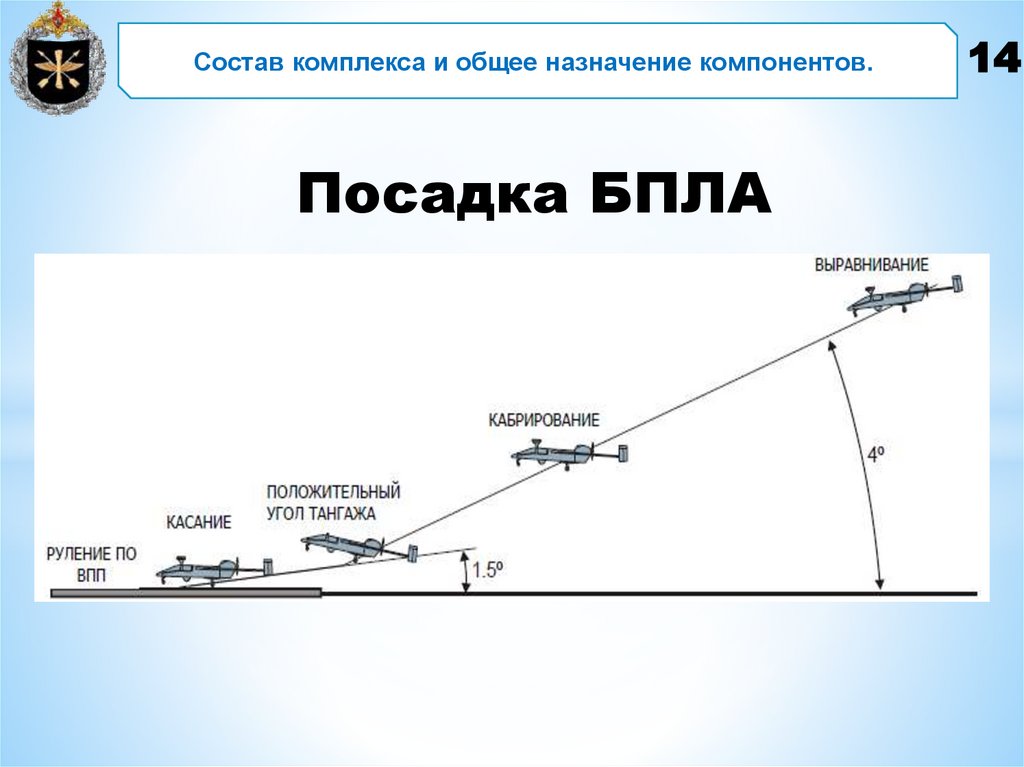

14. Состав комплекса и общее назначение компонентов.

Посадка БПЛА
14

15. Состав комплекса и общее назначение компонентов.

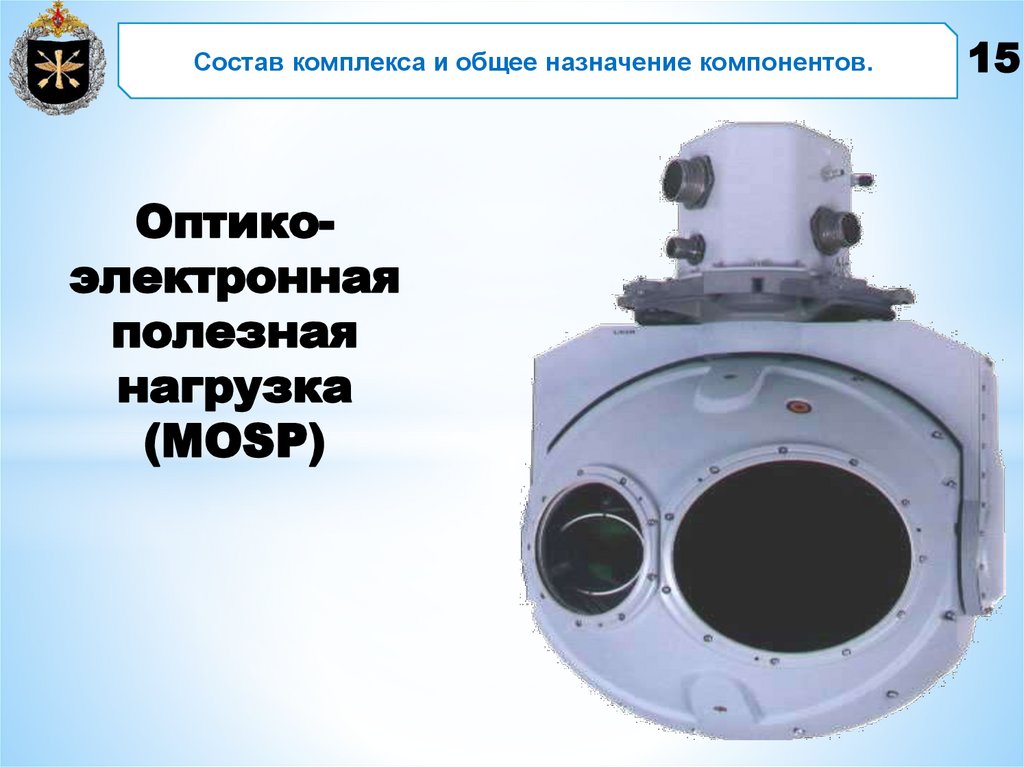

Оптикоэлектронная
полезная
нагрузка
(MOSP)
15

16. Состав комплекса и общее назначение компонентов.

16
Оптико-электронная полезная нагрузка
представляет собой стабилизированную
систему наблюдения и идентификации.
Обеспечивает работу в ночных и
дневных условиях представляя в
реальном масштабе времени
видеоизображение.

17.

18.

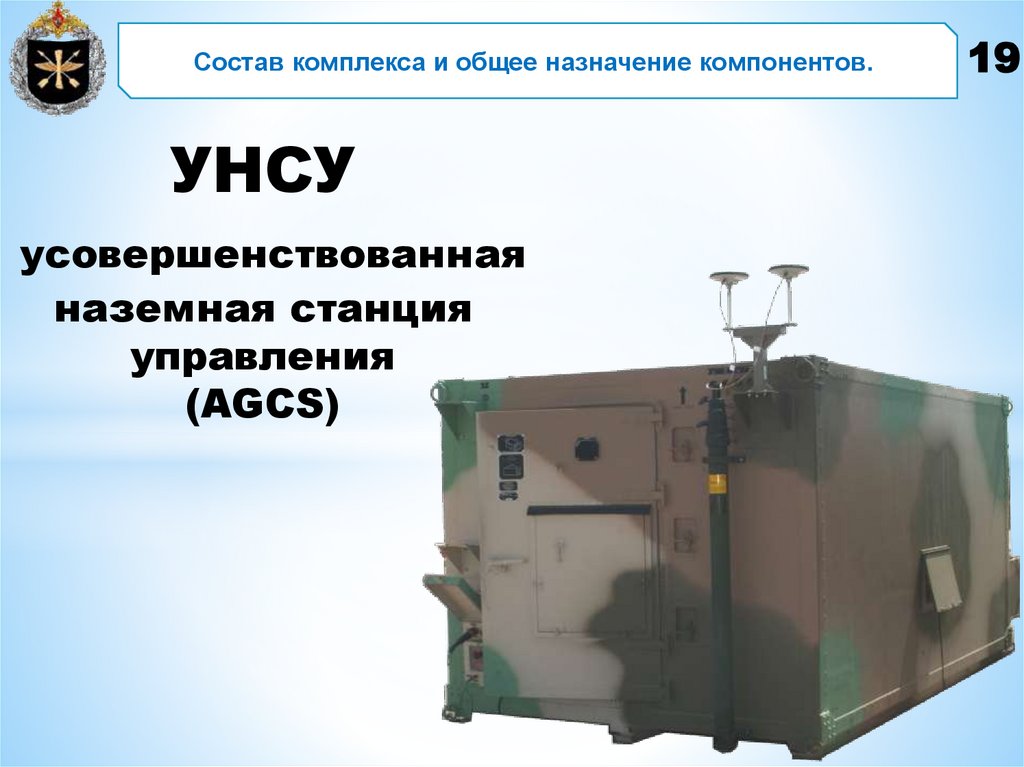

19. Состав комплекса и общее назначение компонентов.

УНСУ
усовершенствованная
наземная станция
управления
(AGCS)
19

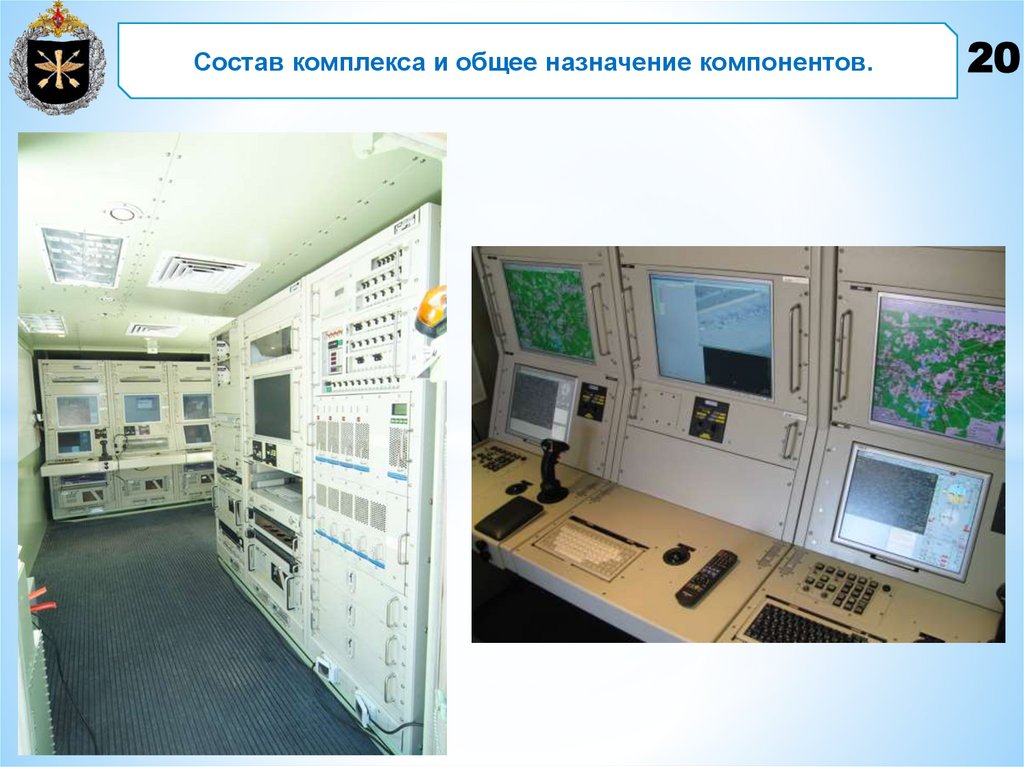

20. Состав комплекса и общее назначение компонентов.

20

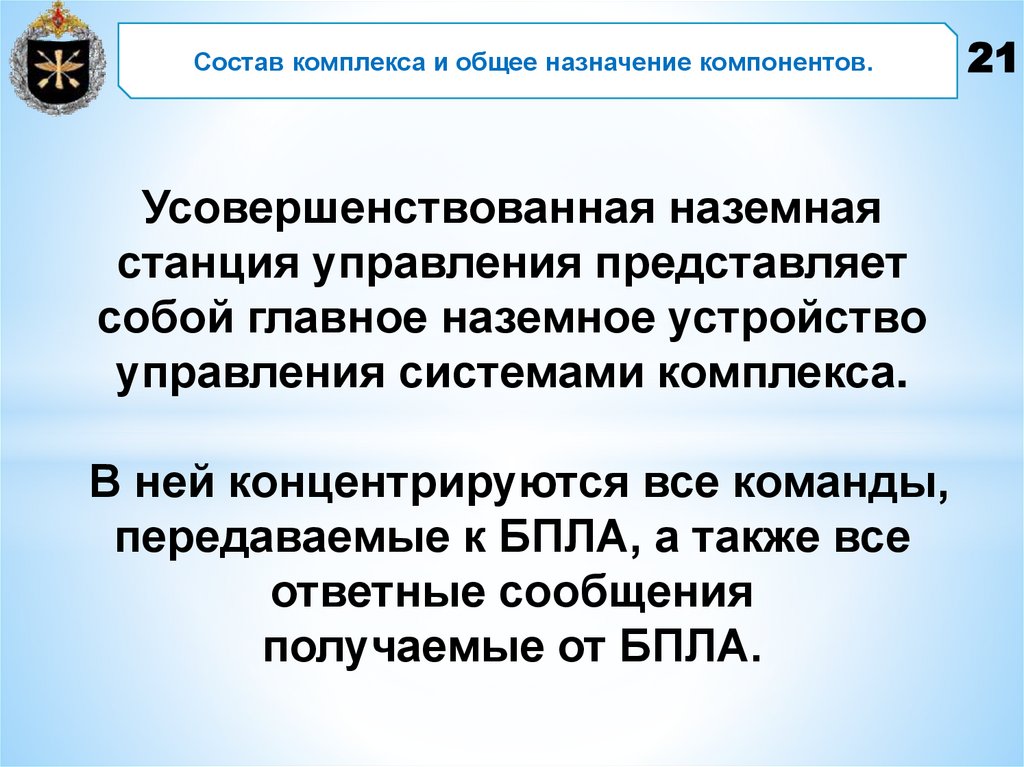

21. Состав комплекса и общее назначение компонентов.

Усовершенствованная наземная
станция управления представляет
собой главное наземное устройство
управления системами комплекса.
В ней концентрируются все команды,
передаваемые к БПЛА, а также все
ответные сообщения
получаемые от БПЛА.
21

22. Состав комплекса и общее назначение компонентов.

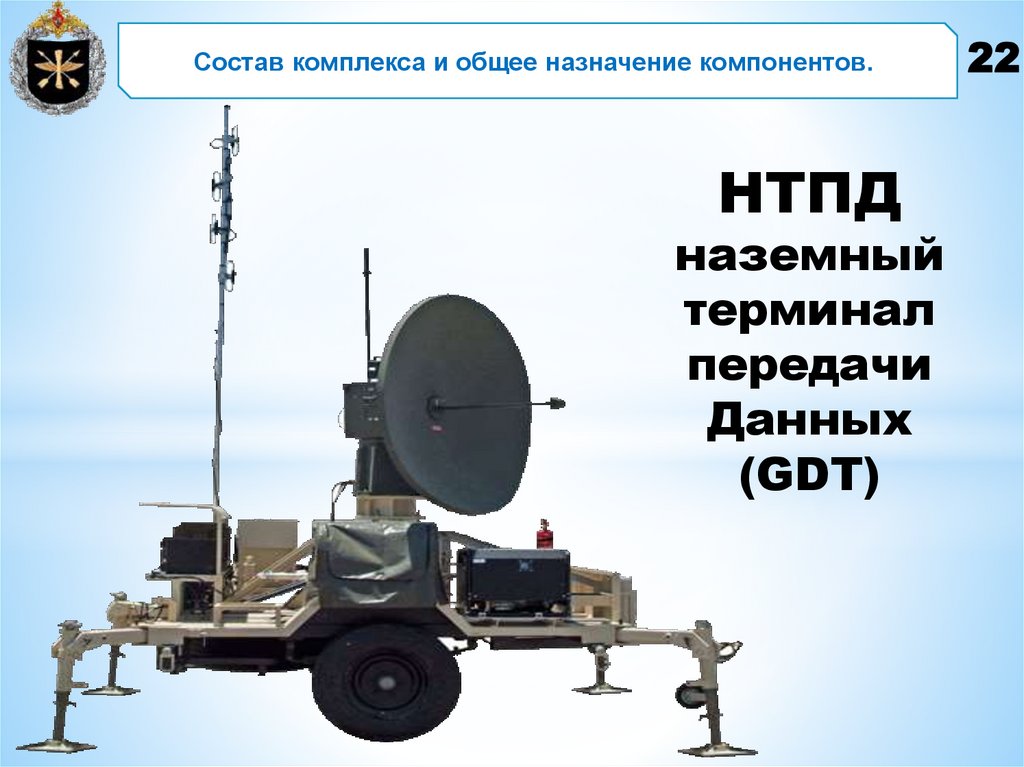

НТПД
наземный
терминал
передачи
Данных
(GDT)
22

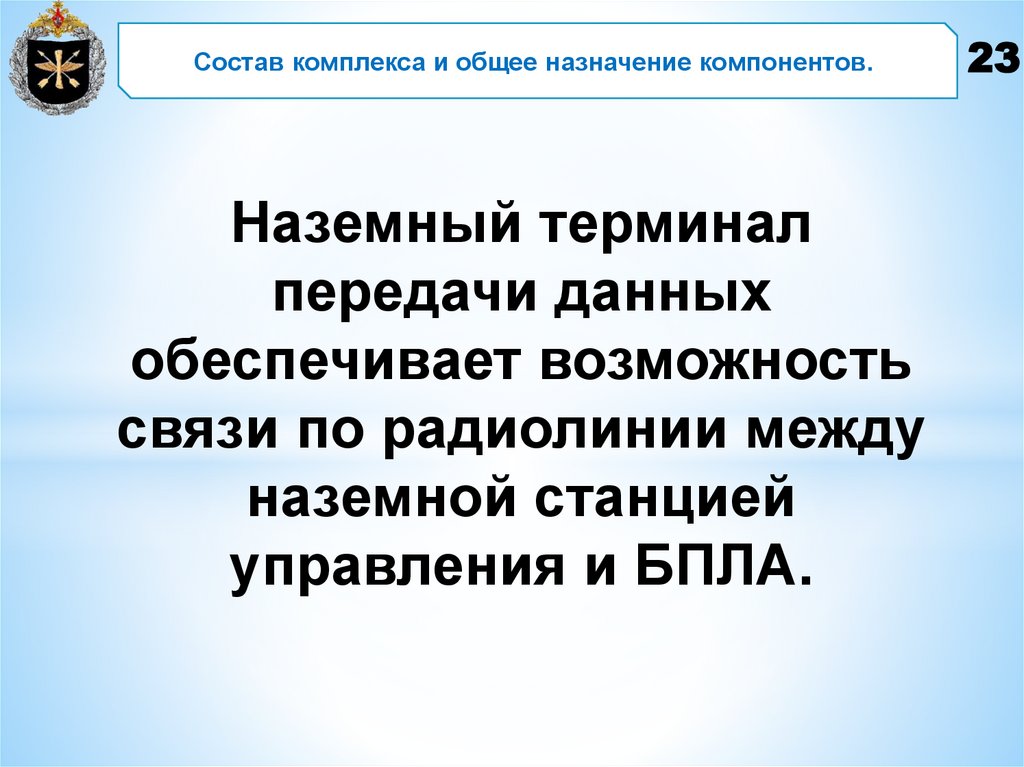

23. Состав комплекса и общее назначение компонентов.

Наземный терминал
передачи данных
обеспечивает возможность
связи по радиолинии между
наземной станцией
управления и БПЛА.
23

24.

Состав комплекса и общее назначение компонентов.

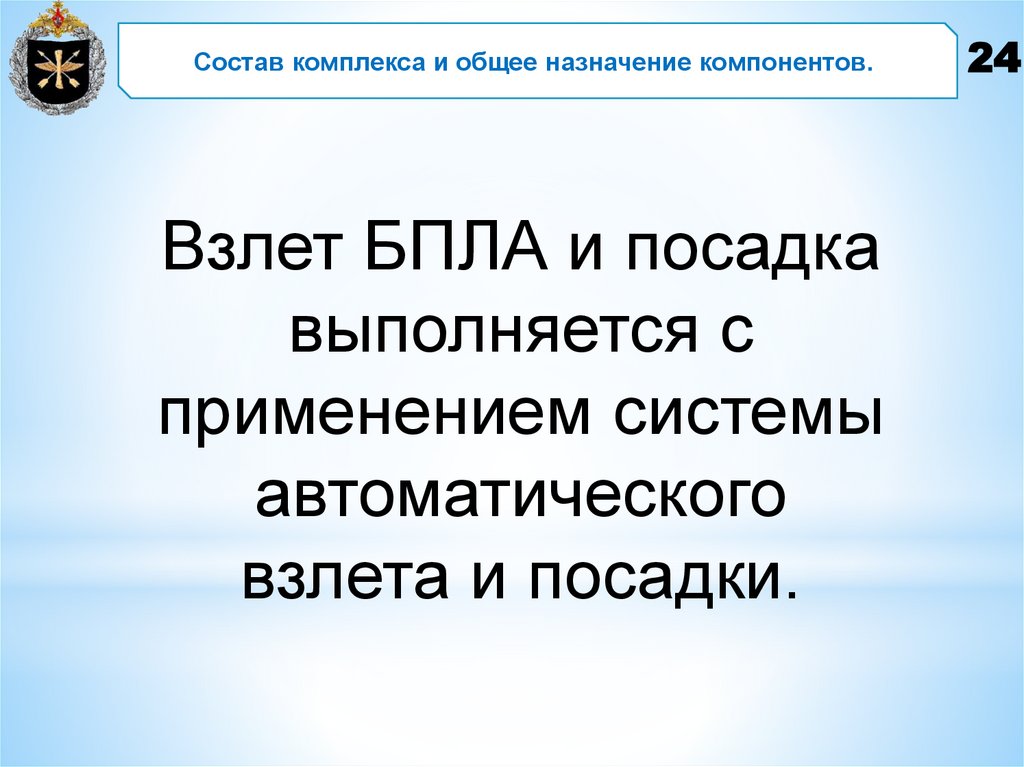

Взлет БПЛА и посадка
выполняется с
применением системы
автоматического
взлета и посадки.
24

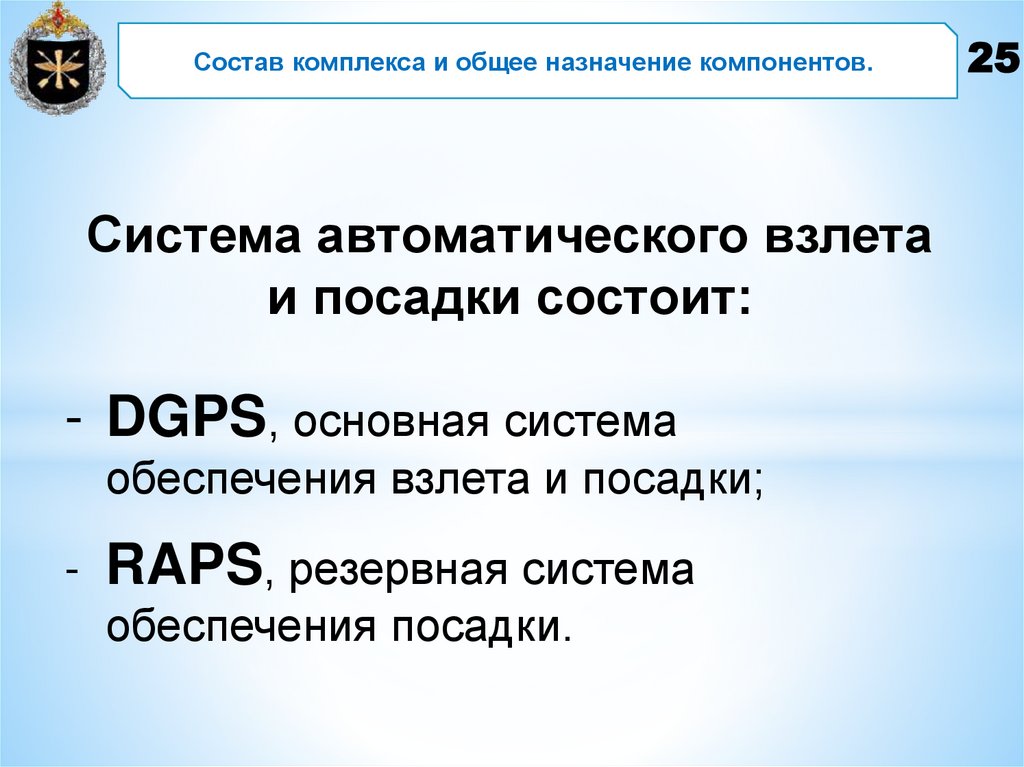

25. Состав комплекса и общее назначение компонентов.

Система автоматического взлета
и посадки состоит:
- DGPS, основная система
обеспечения взлета и посадки;
- RAPS, резервная система
обеспечения посадки.
25

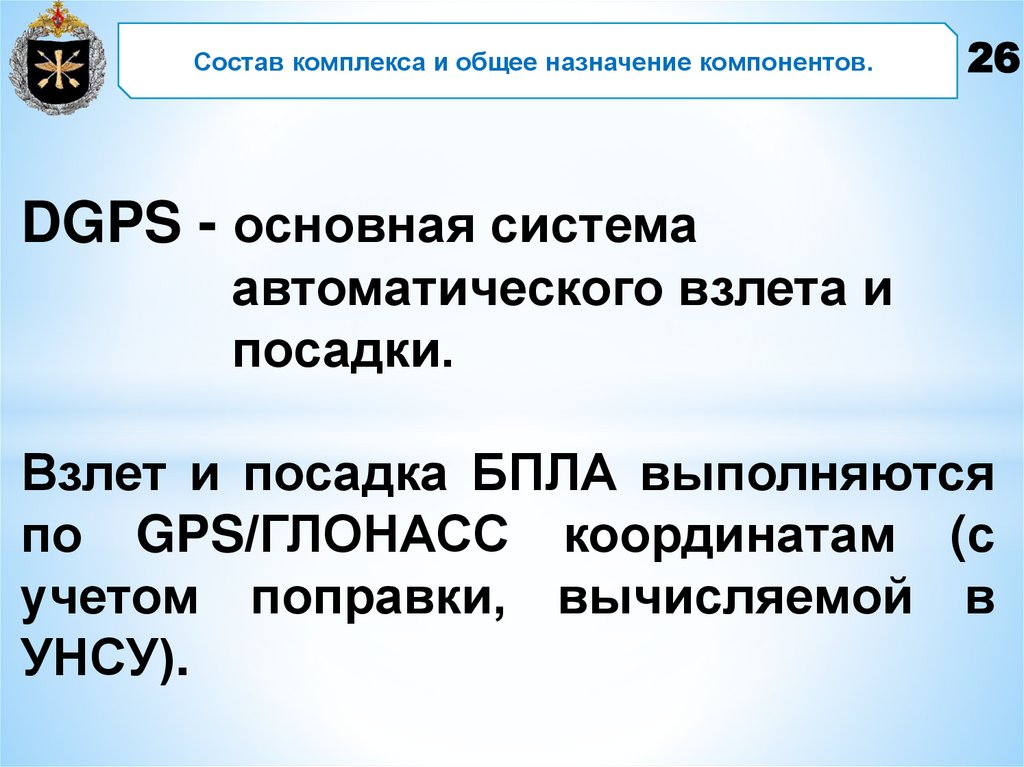

26. Состав комплекса и общее назначение компонентов.

26
DGPS - основная система
автоматического взлета и
посадки.
Взлет и посадка БПЛА выполняются
по GPS/ГЛОНАСС координатам (с
учетом поправки, вычисляемой в
УНСУ).

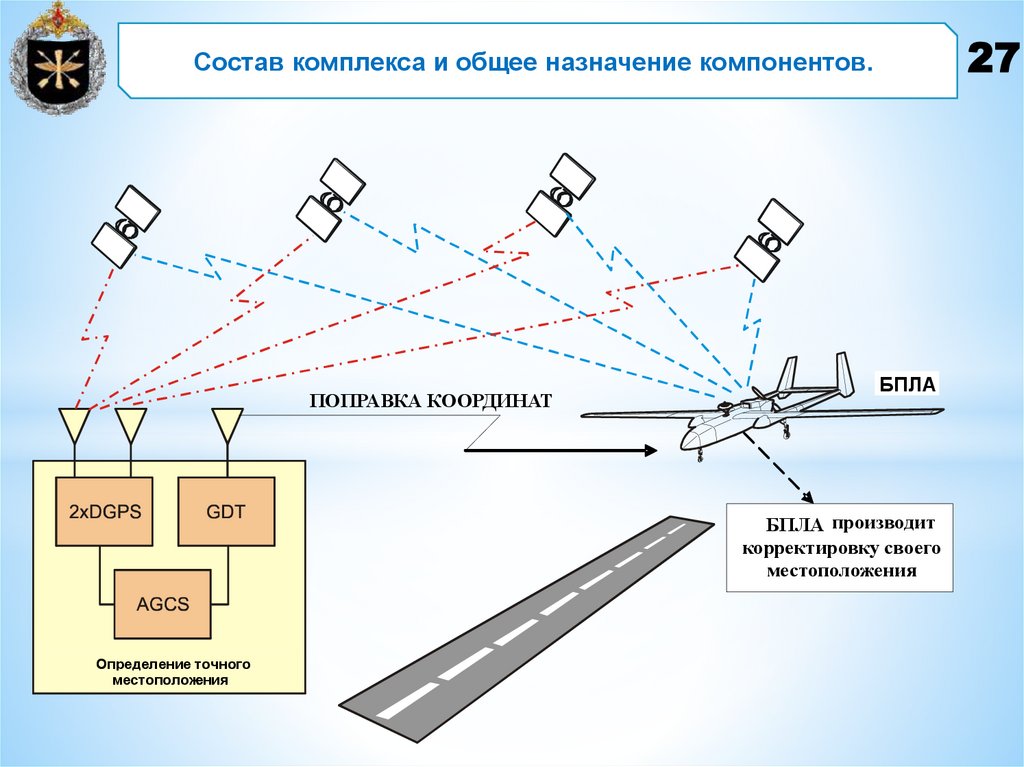

27. Состав комплекса и общее назначение компонентов.

27
Состав комплекса и общее назначение компонентов.
ПОПРАВКА КООРДИНАТ
БПЛА
БПЛА производит
корректировку своего
местоположения
Определение точного
местоположения

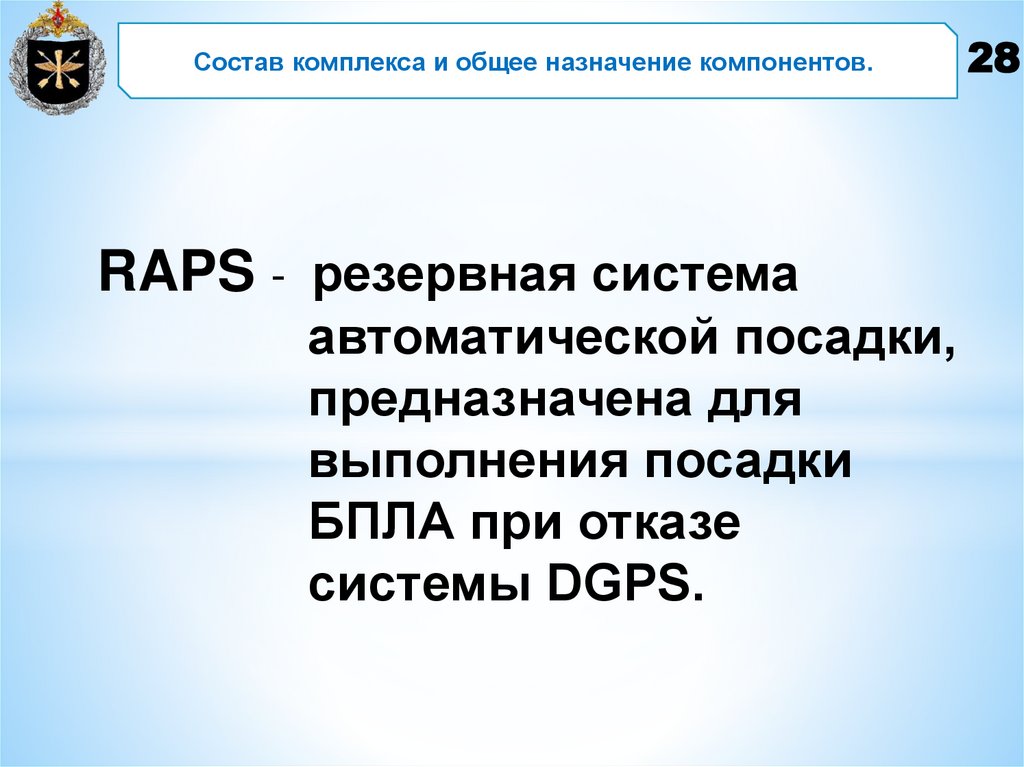

28. Состав комплекса и общее назначение компонентов.

RAPS - резервная система
автоматической посадки,
предназначена для
выполнения посадки
БПЛА при отказе
системы DGPS.
28

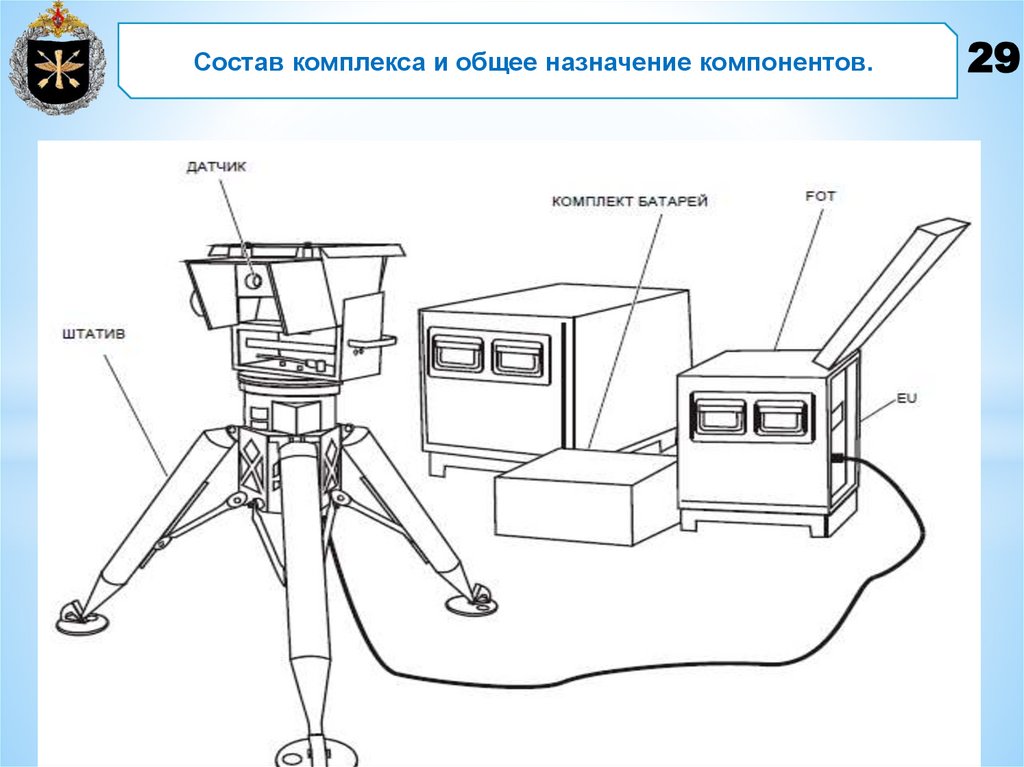

29. Состав комплекса и общее назначение компонентов.

29

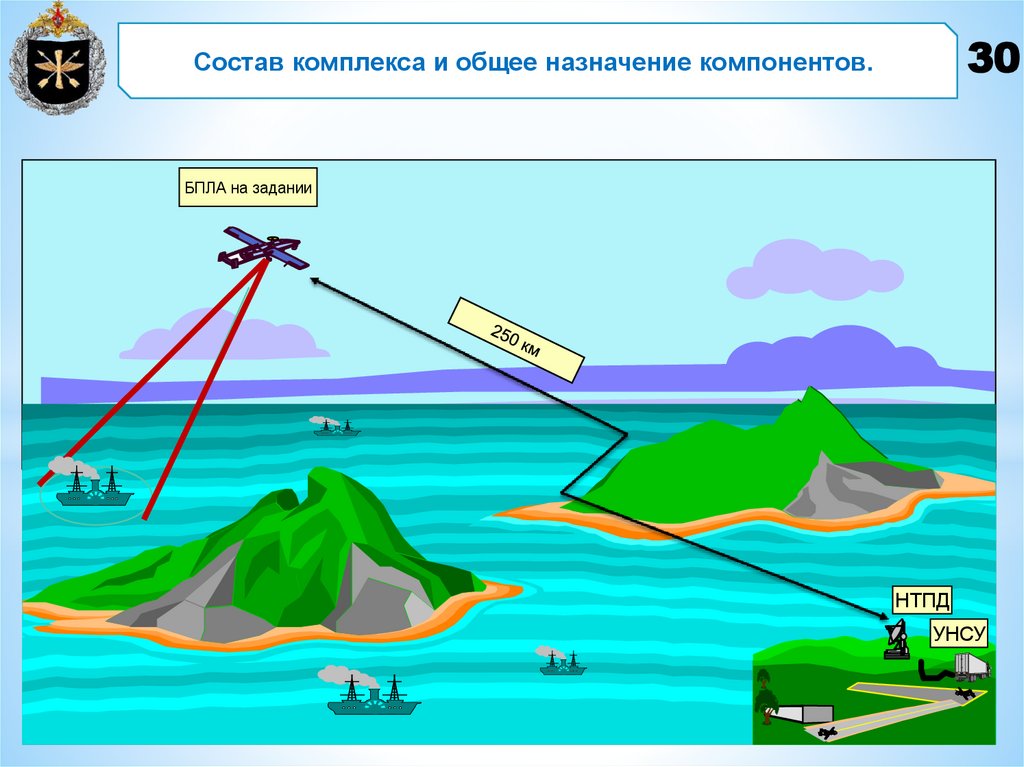

30. Состав комплекса и общее назначение компонентов.

30
Состав комплекса и общее назначение компонентов.
БПЛА на задании
НТПД
УНСУ

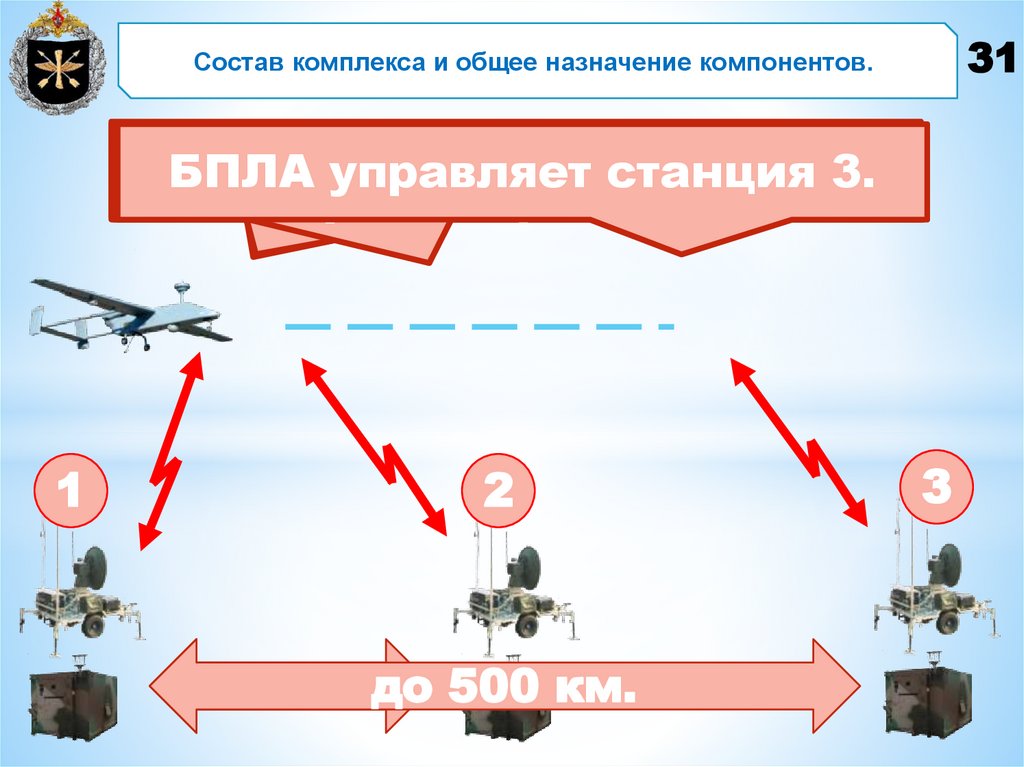

31. Состав комплекса и общее назначение компонентов.

31
Состав комплекса и общее назначение компонентов.
Логика продолжения полета
БПЛА
станция
1.
Передача
управления
БПЛА
2.
БПЛА управляет
управляет
станция
3.
при потери связи
1
2
300 км.до 500 км.
3

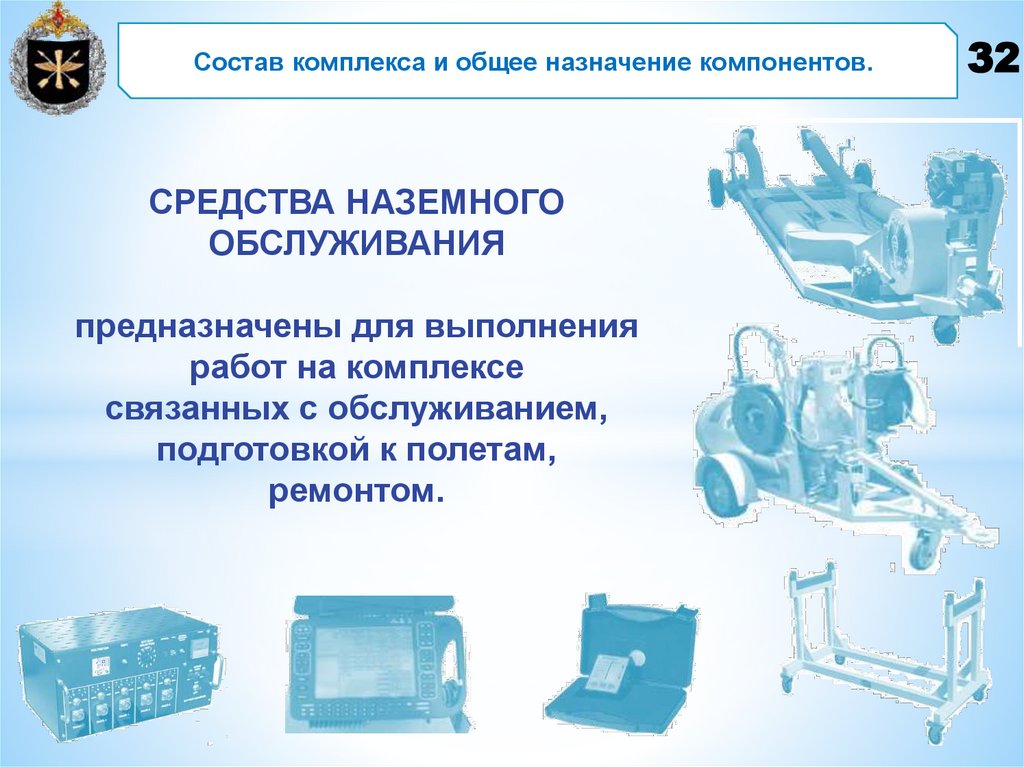

32. Состав комплекса и общее назначение компонентов.

СРЕДСТВА НАЗЕМНОГО
ОБСЛУЖИВАНИЯ
предназначены для выполнения
работ на комплексе
связанных с обслуживанием,
подготовкой к полетам,
ремонтом.
32

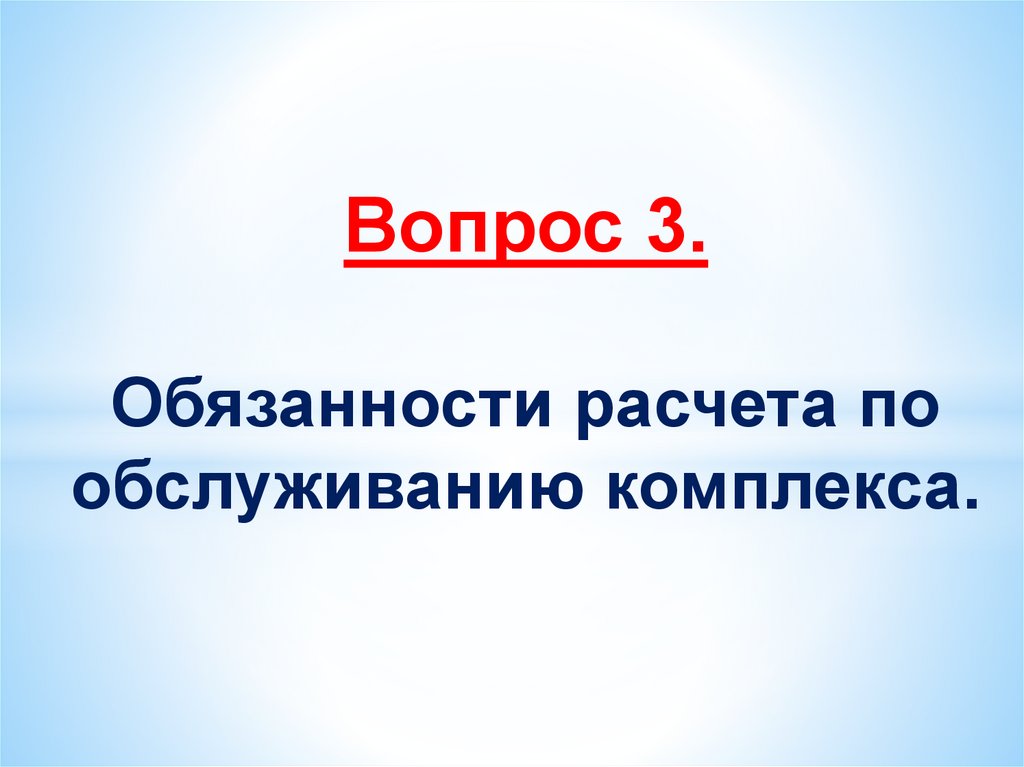

33. Вопрос 3. Обязанности расчета по обслуживанию комплекса.

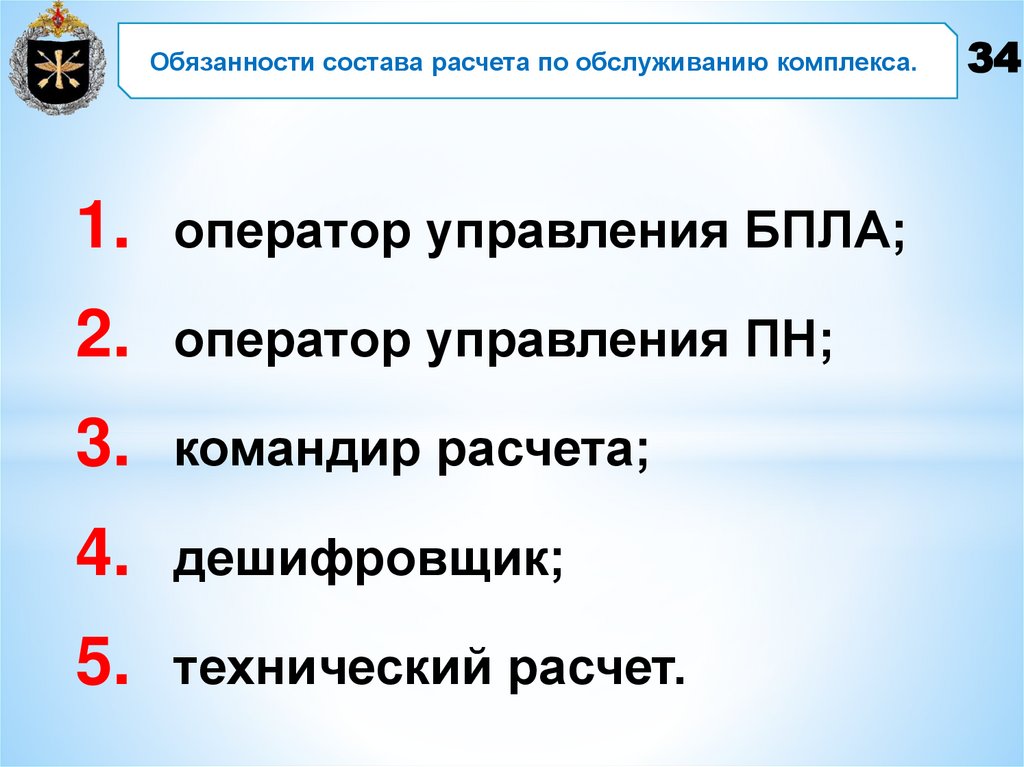

34. Обязанности состава расчета по обслуживанию комплекса.

1. оператор управления БПЛА;
2. оператор управления ПН;
3. командир расчета;
4. дешифровщик;
5. технический расчет.
34

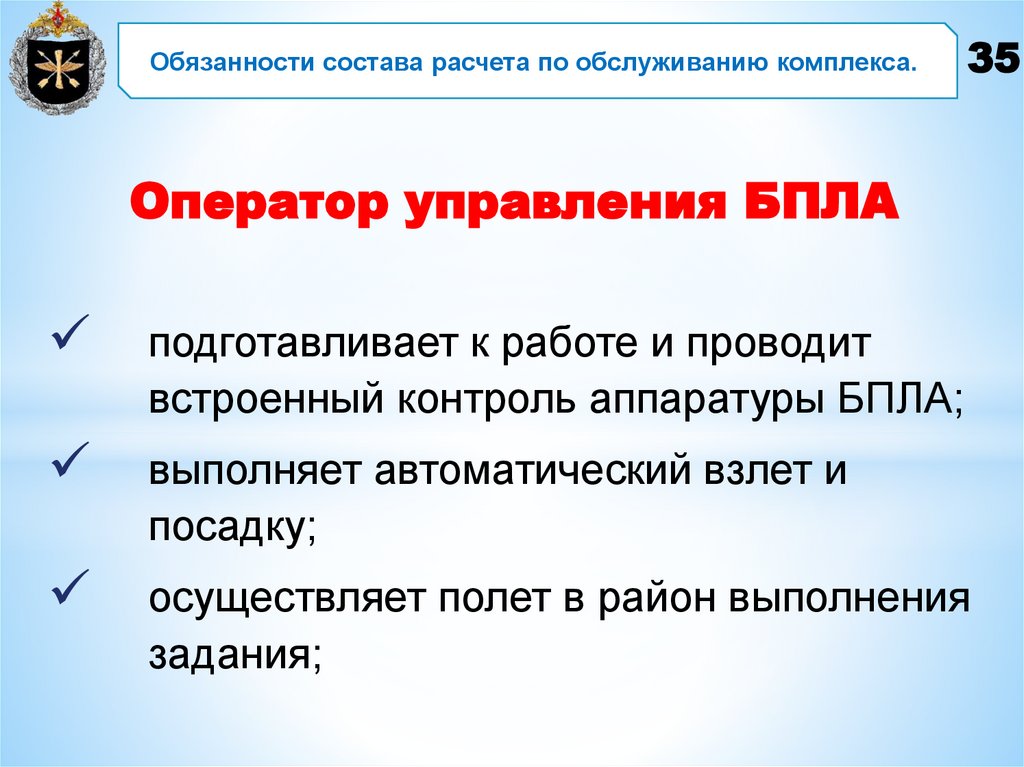

35. Обязанности состава расчета по обслуживанию комплекса.

35
Оператор управления БПЛА
подготавливает к работе и проводит
встроенный контроль аппаратуры БПЛА;
выполняет автоматический взлет и
посадку;
осуществляет полет в район выполнения
задания;

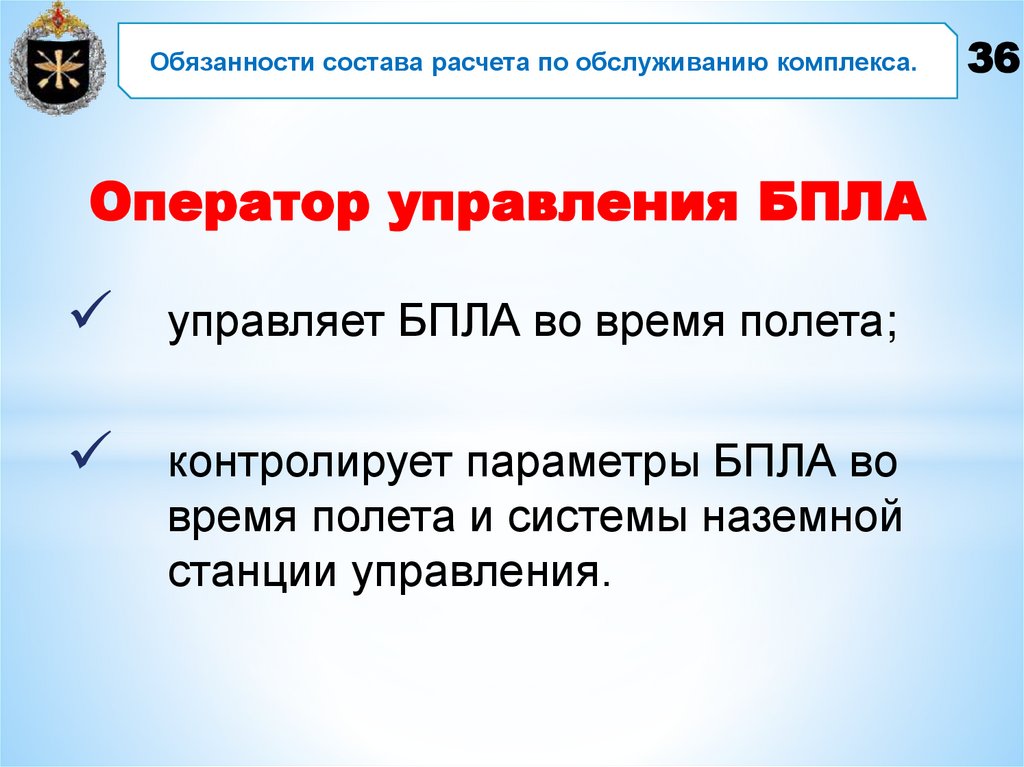

36. Обязанности состава расчета по обслуживанию комплекса.

Оператор управления БПЛА
управляет БПЛА во время полета;
контролирует параметры БПЛА во
время полета и системы наземной
станции управления.
36

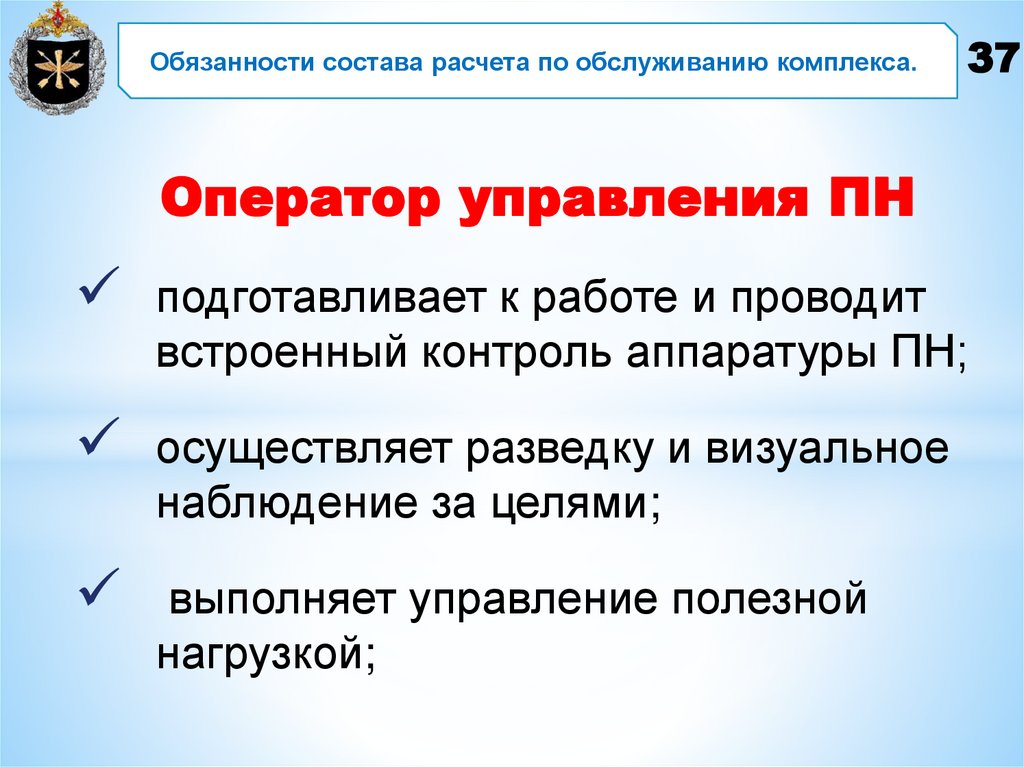

37. Обязанности состава расчета по обслуживанию комплекса.

37
Оператор управления ПН
подготавливает к работе и проводит
встроенный контроль аппаратуры ПН;
осуществляет разведку и визуальное
наблюдение за целями;
выполняет управление полезной
нагрузкой;

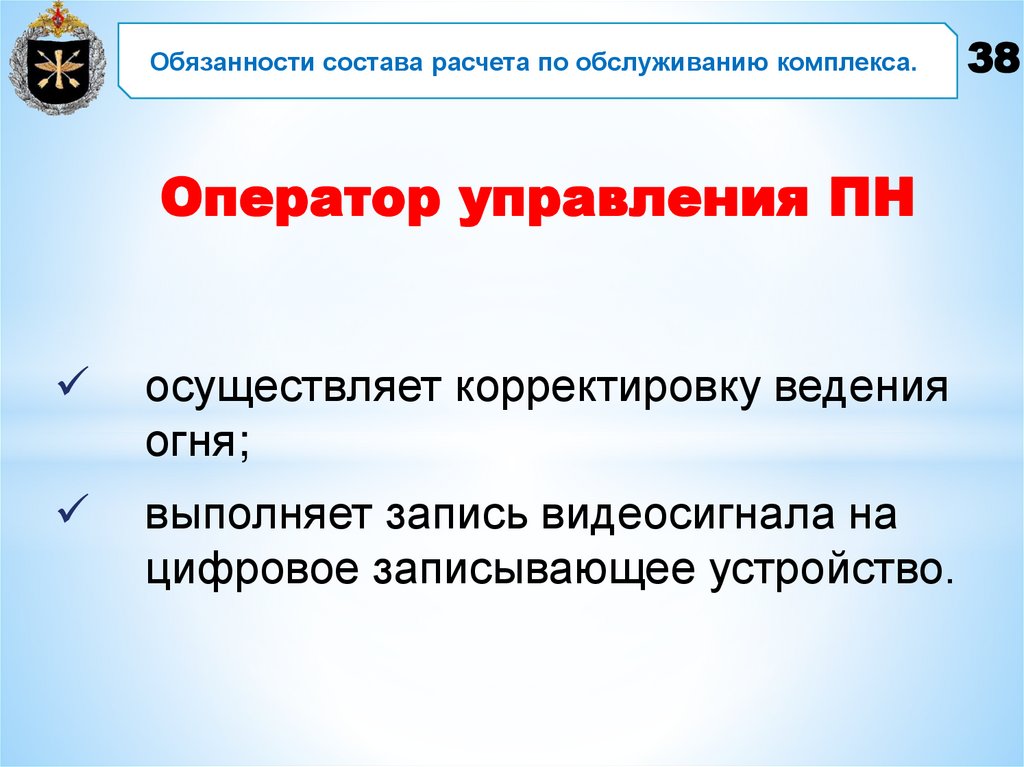

38. Обязанности состава расчета по обслуживанию комплекса.

Оператор управления ПН
осуществляет корректировку ведения
огня;
выполняет запись видеосигнала на
цифровое записывающее устройство.
38

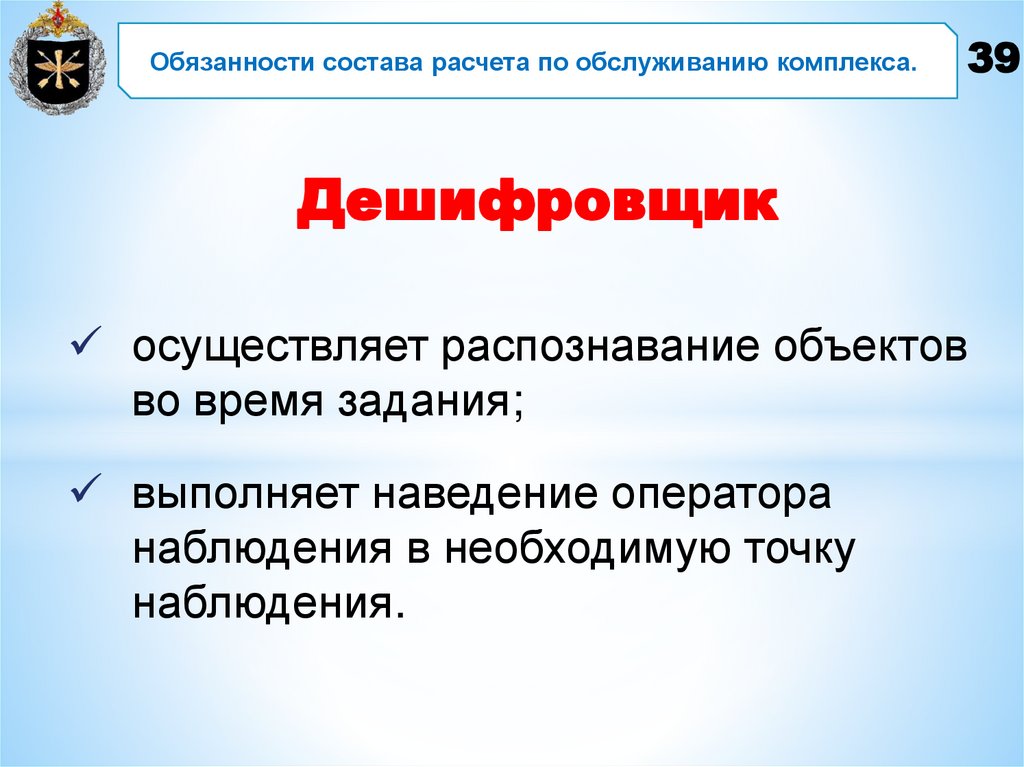

39. Обязанности состава расчета по обслуживанию комплекса.

39
Дешифровщик
осуществляет распознавание объектов
во время задания;
выполняет наведение оператора
наблюдения в необходимую точку
наблюдения.

40. Обязанности состава расчета по обслуживанию комплекса.

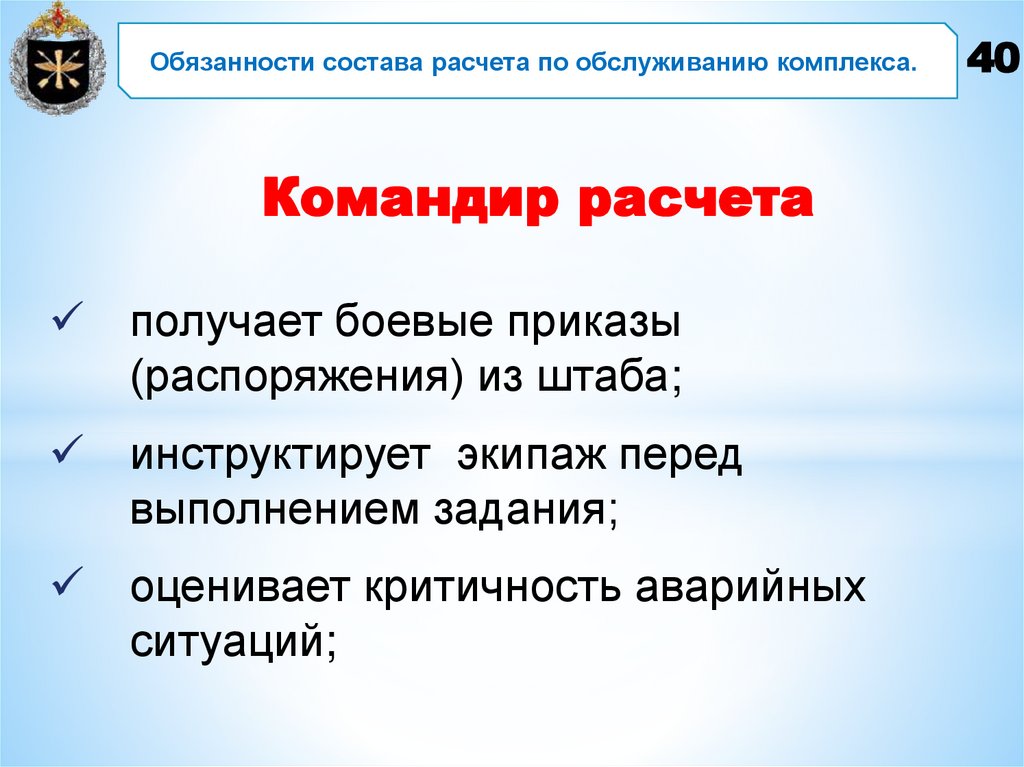

Командир расчета
получает боевые приказы
(распоряжения) из штаба;
инструктирует экипаж перед
выполнением задания;
оценивает критичность аварийных
ситуаций;
40

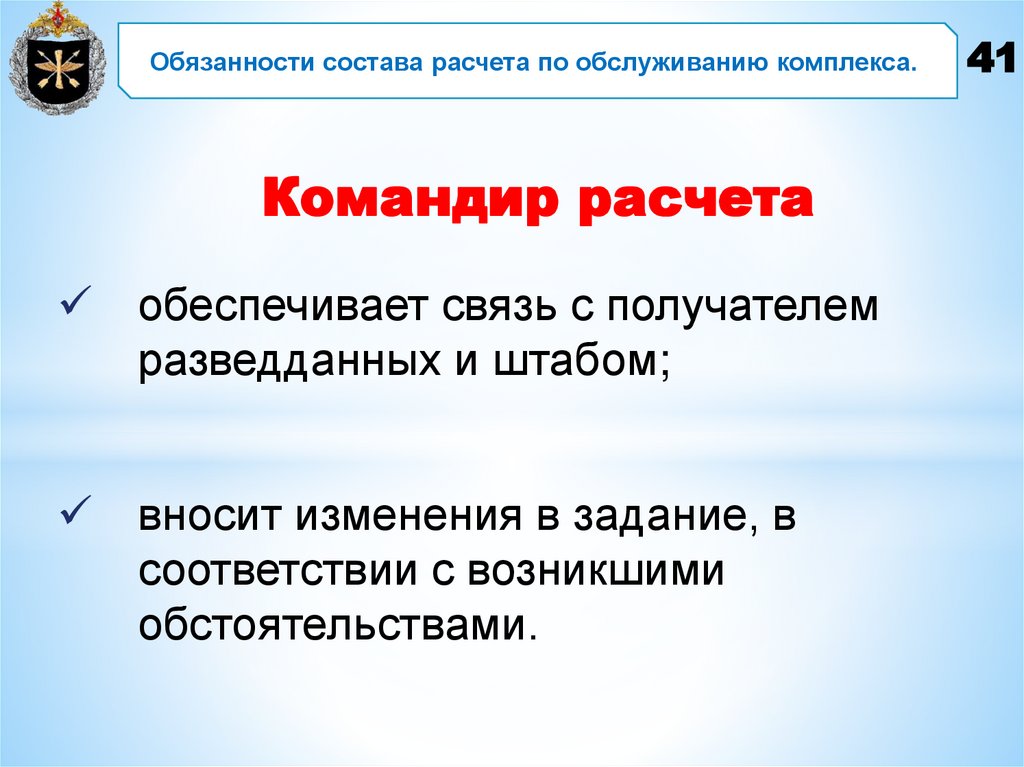

41. Обязанности состава расчета по обслуживанию комплекса.

Командир расчета
обеспечивает связь с получателем
разведданных и штабом;
вносит изменения в задание, в
соответствии с возникшими
обстоятельствами.
41

42. Обязанности состава расчета по обслуживанию комплекса.

42

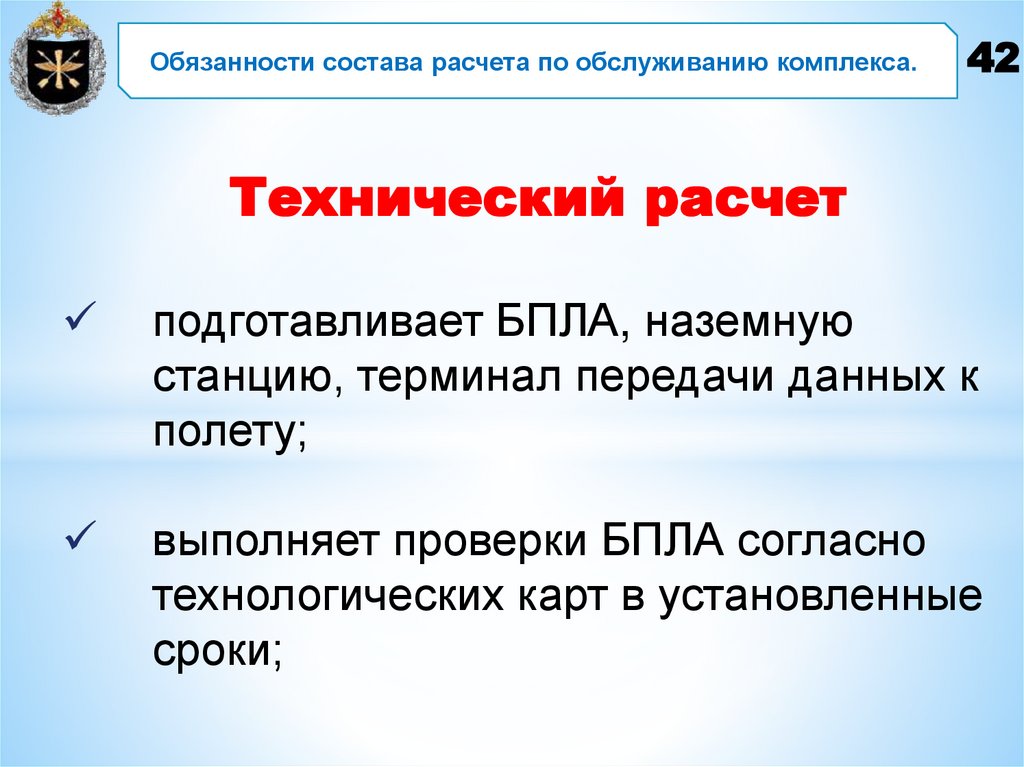

Технический расчет
подготавливает БПЛА, наземную
станцию, терминал передачи данных к
полету;
выполняет проверки БПЛА согласно
технологических карт в установленные
сроки;

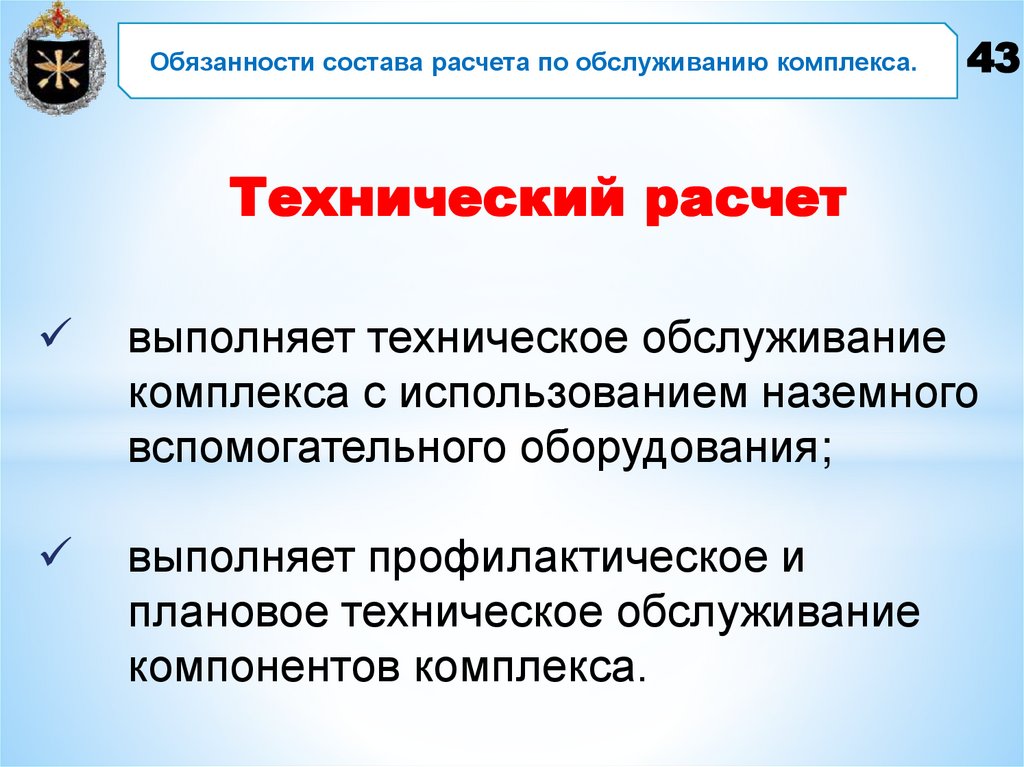

43. Обязанности состава расчета по обслуживанию комплекса.

43
Технический расчет
выполняет техническое обслуживание
комплекса с использованием наземного
вспомогательного оборудования;
выполняет профилактическое и
плановое техническое обслуживание
компонентов комплекса.

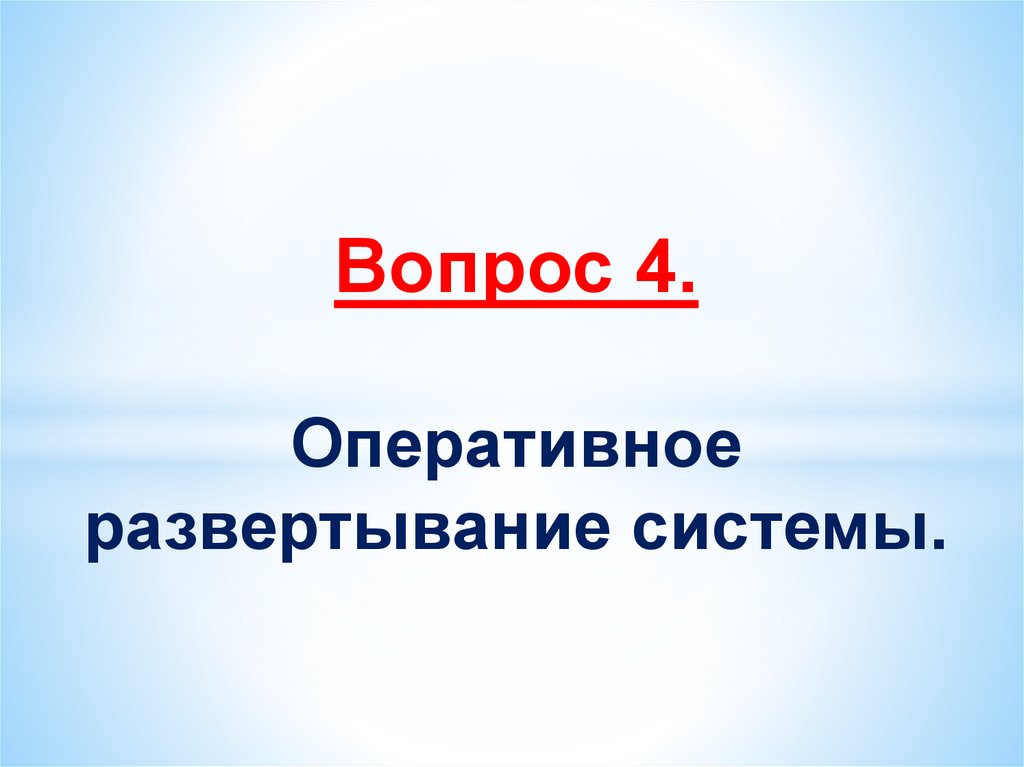

44. Вопрос 4. Оперативное развертывание системы.

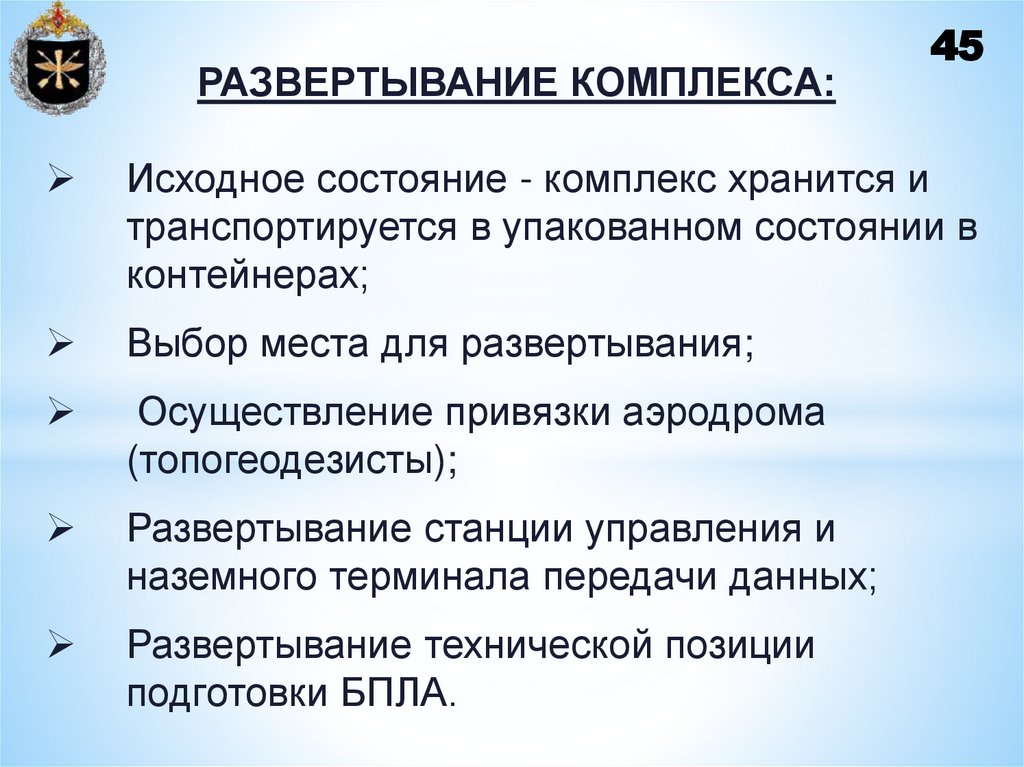

45.

РАЗВЕРТЫВАНИЕ КОМПЛЕКСА:
45
Исходное состояние - комплекс хранится и
транспортируется в упакованном состоянии в
контейнерах;
Выбор места для развертывания;
Осуществление привязки аэродрома
(топогеодезисты);
Развертывание станции управления и
наземного терминала передачи данных;
Развертывание технической позиции
подготовки БПЛА.

46.

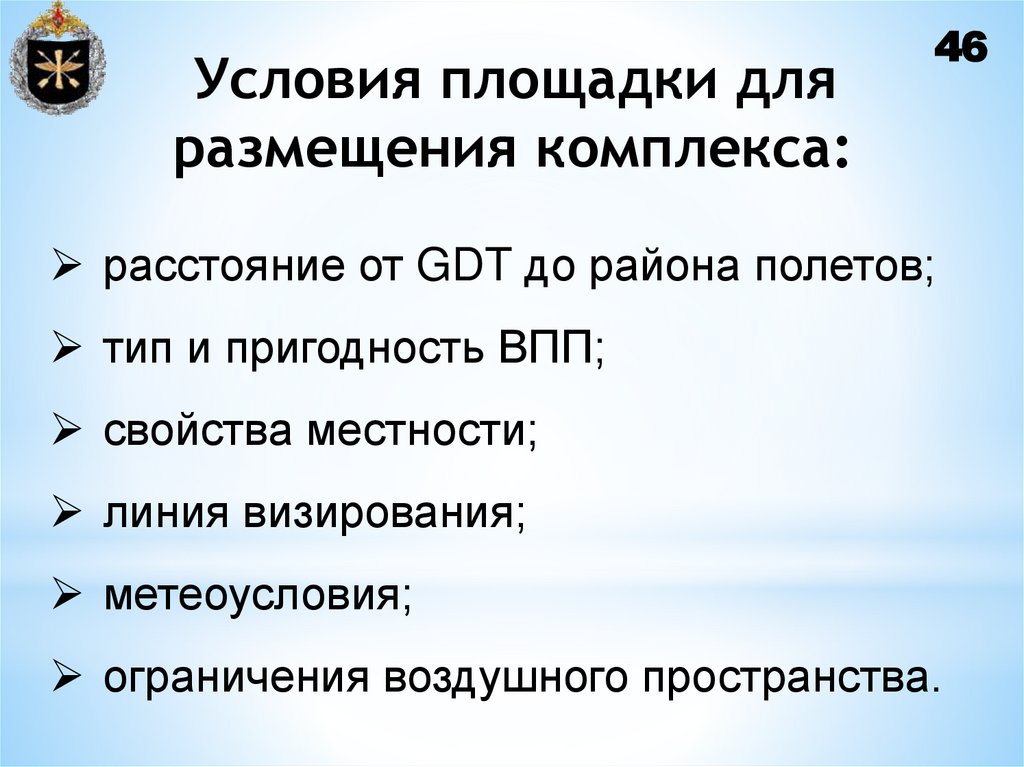

Условия площадки для
размещения комплекса:
46
расстояние от GDT до района полетов;
тип и пригодность ВПП;
свойства местности;
линия визирования;
метеоусловия;
ограничения воздушного пространства.

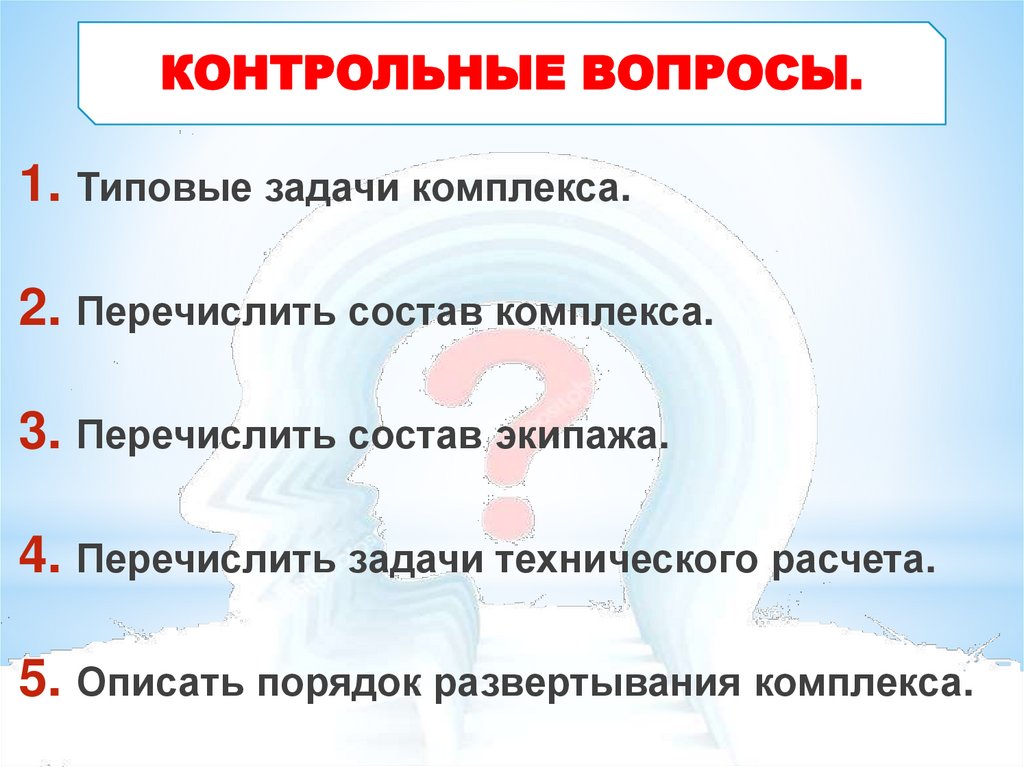

47. КОНТРОЛЬНЫЕ ВОПРОСЫ.

1. Типовые задачи комплекса.
2. Перечислить состав комплекса.
3. Перечислить состав экипажа.
4. Перечислить задачи технического расчета.
5. Описать порядок развертывания комплекса.

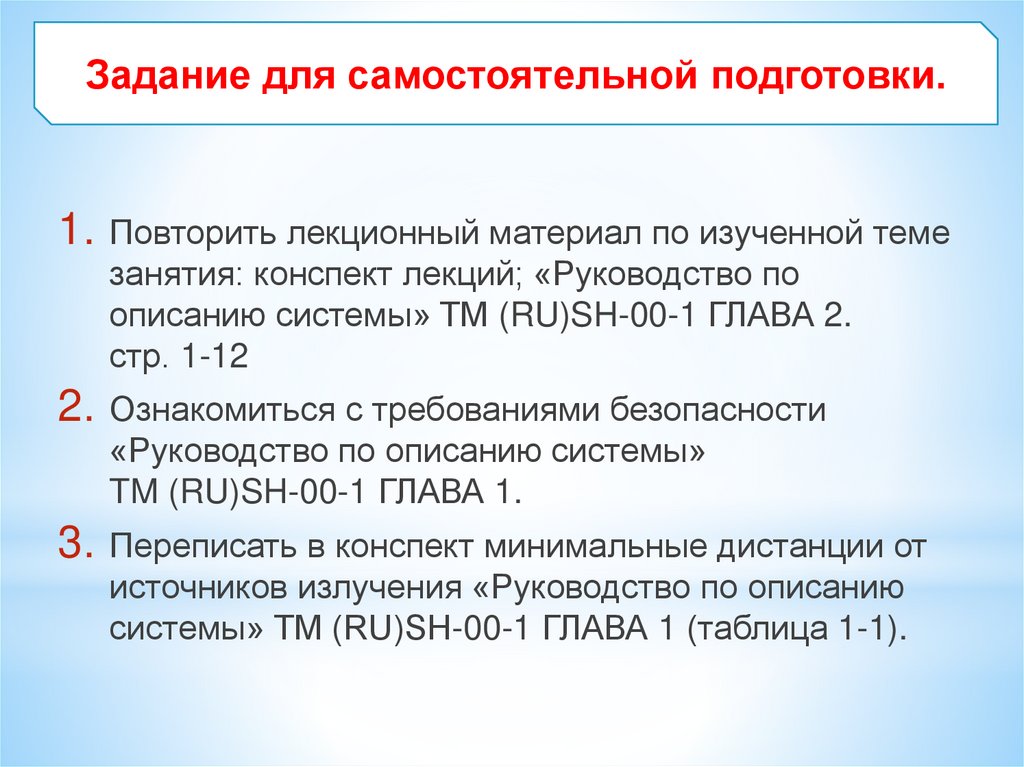

48. Задание для самостоятельной подготовки.

1. Повторить лекционный материал по изученной теме
занятия: конспект лекций; «Руководство по
описанию системы» TM (RU)SH-00-1 ГЛАВА 2.
стр. 1-12
2. Ознакомиться с требованиями безопасности
«Руководство по описанию системы»
TM (RU)SH-00-1 ГЛАВА 1.
3. Переписать в конспект минимальные дистанции от
источников излучения «Руководство по описанию
системы» TM (RU)SH-00-1 ГЛАВА 1 (таблица 1-1).
