Тема 1. Компоненты комплекса с БПЛА. Занятие 2. Описание усовершенствованной наземной станции управления (УНСУ)
1. Старший преподаватель: майор Кутузов Андрей Станиславович
Цикл: Подготовки специалистов на комплексы с беспилотнымилетательными аппаратами средней дальности и
большой продолжительности полета.
Дисциплина: Конструкция и эксплуатация комплекса с БПЛА
средней дальности «Форпост».
Тема 1.
Компоненты комплекса с БПЛА.
Занятие 2.
Описание усовершенствованной наземной
станции управления (УНСУ).
Старший преподаватель: майор Кутузов Андрей Станиславович
2.

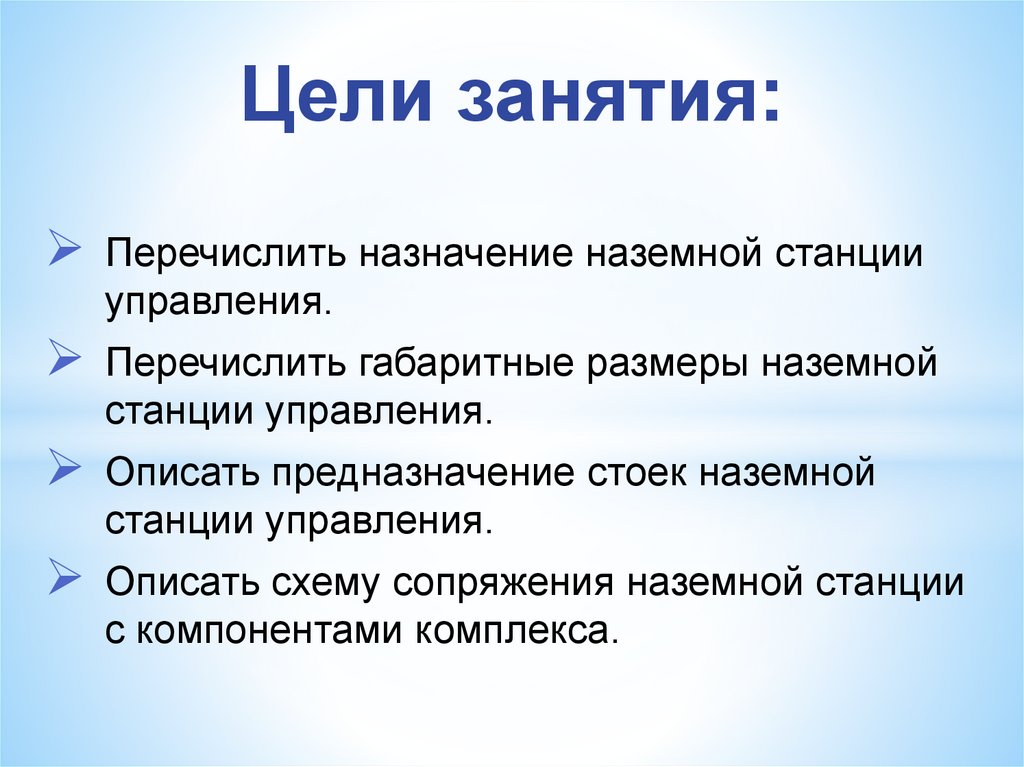

Цели занятия:Перечислить назначение наземной станции
управления.
Перечислить габаритные размеры наземной
станции управления.
Описать предназначение стоек наземной
станции управления.
Описать схему сопряжения наземной станции
с компонентами комплекса.

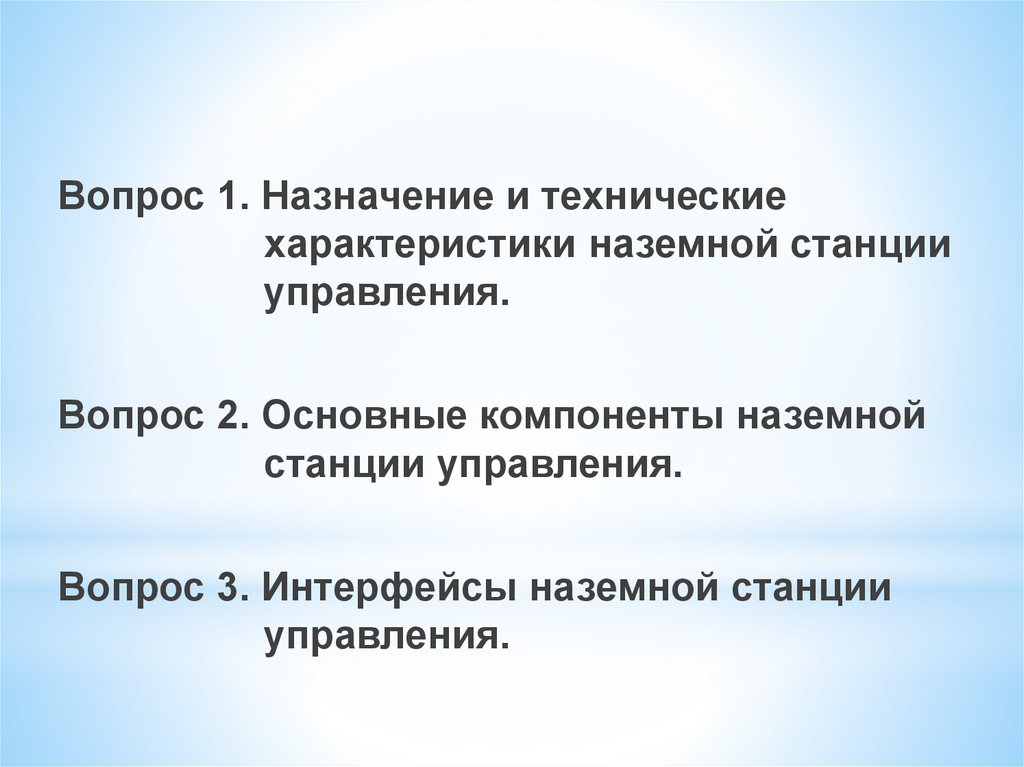

3.
Вопрос 1. Назначение и техническиехарактеристики наземной станции
управления.
Вопрос 2. Основные компоненты наземной
станции управления.
Вопрос 3. Интерфейсы наземной станции
управления.
4.

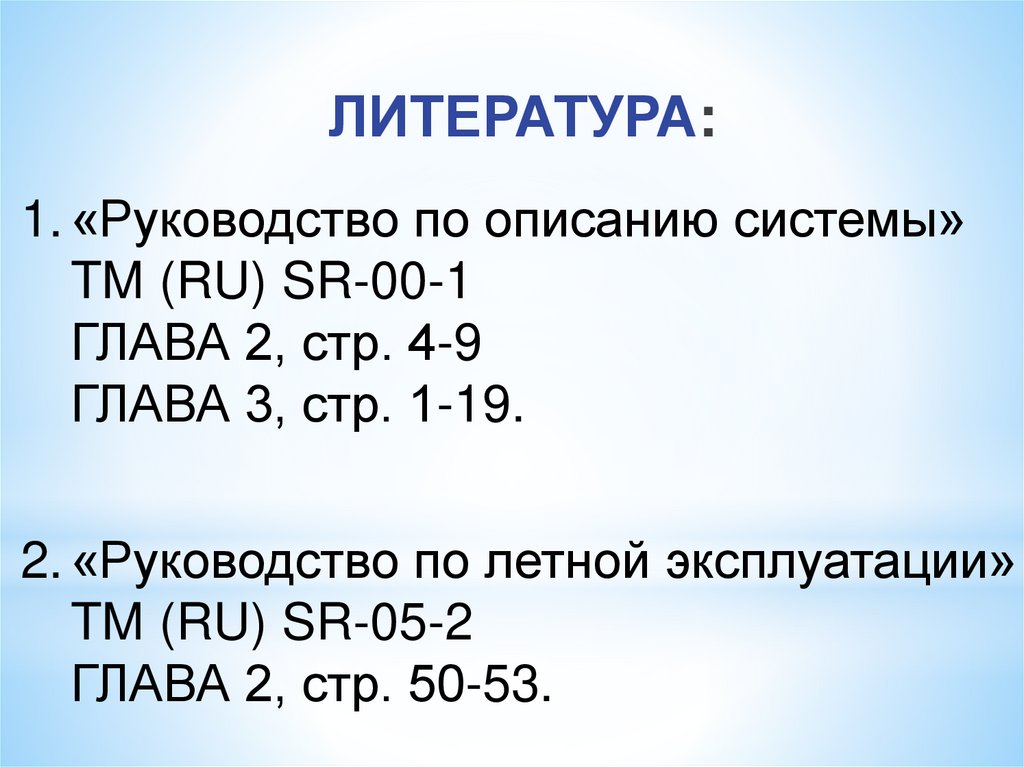

ЛИТЕРАТУРА:1. «Руководство по описанию системы»
TM (RU) SR-00-1
ГЛАВА 2, стр. 4-9
ГЛАВА 3, стр. 1-19.
2. «Руководство по летной эксплуатации»
TM (RU) SR-05-2
ГЛАВА 2, стр. 50-53.

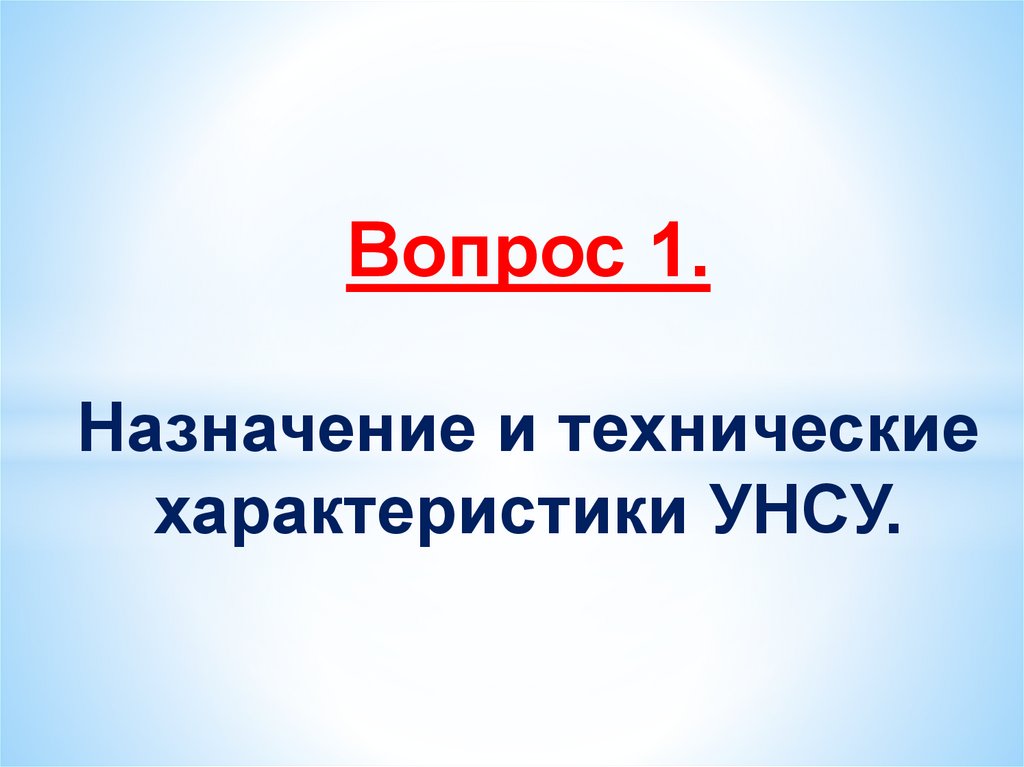

5. Вопрос 1. Назначение и технические характеристики УНСУ.

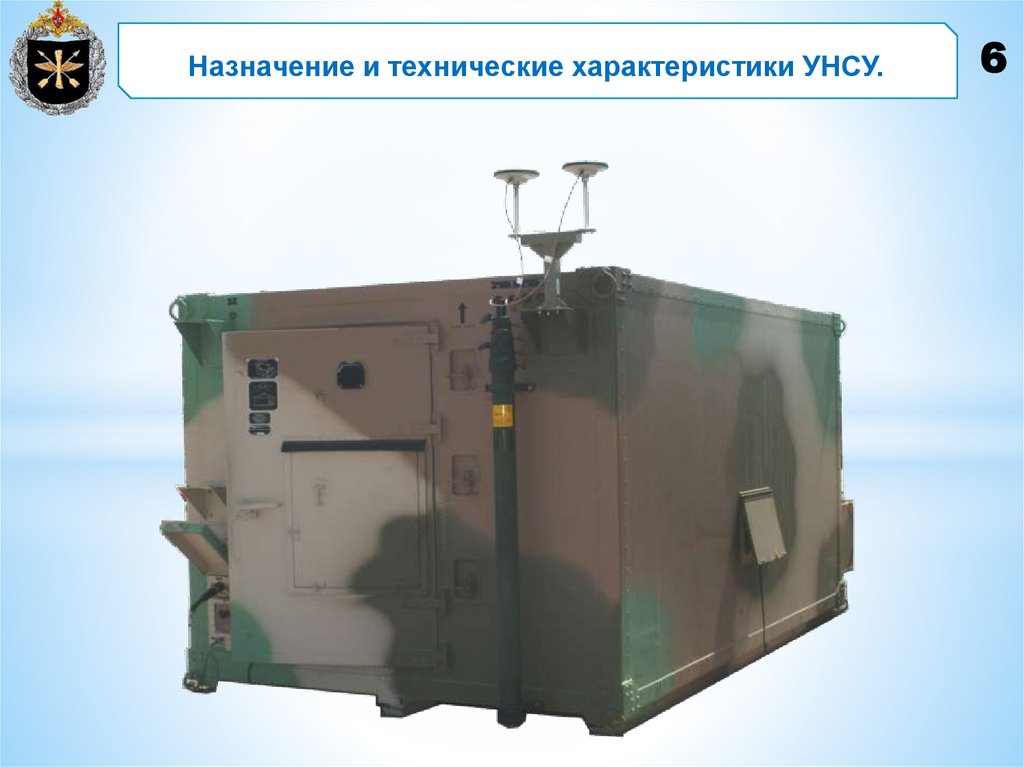

6. Назначение и технические характеристики УНСУ.
67. Назначение и технические характеристики УНСУ.

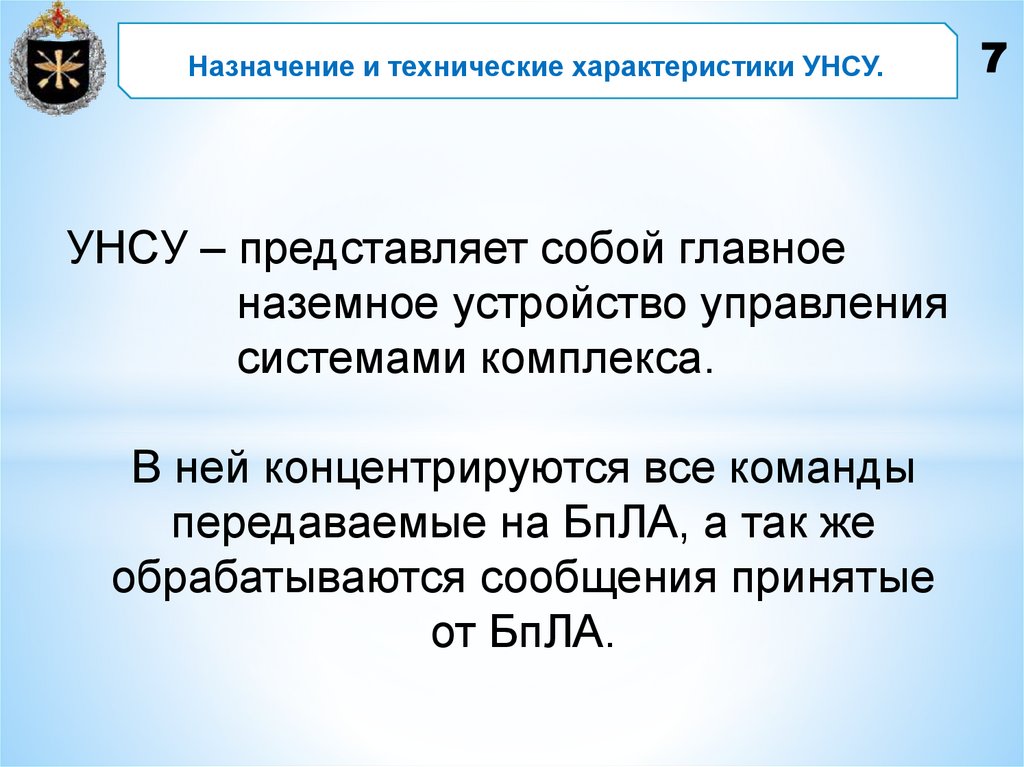

УНСУ – представляет собой главноеназемное устройство управления
системами комплекса.
В ней концентрируются все команды
передаваемые на БпЛА, а так же
обрабатываются сообщения принятые
от БпЛА.
7

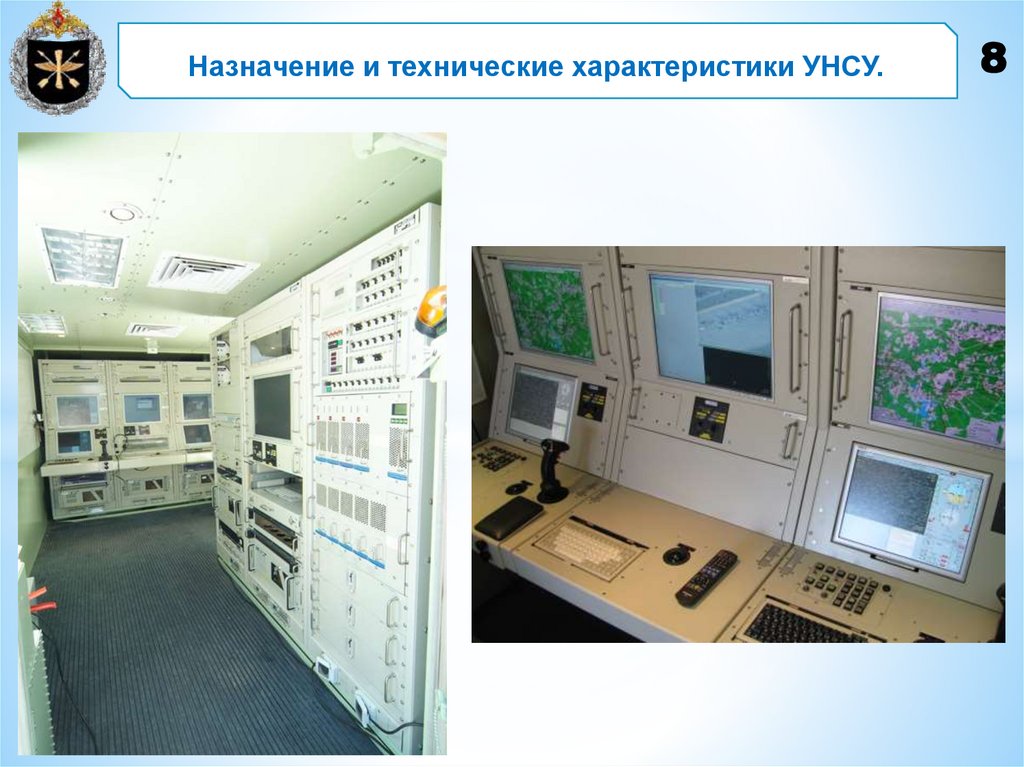

8. Назначение и технические характеристики УНСУ.

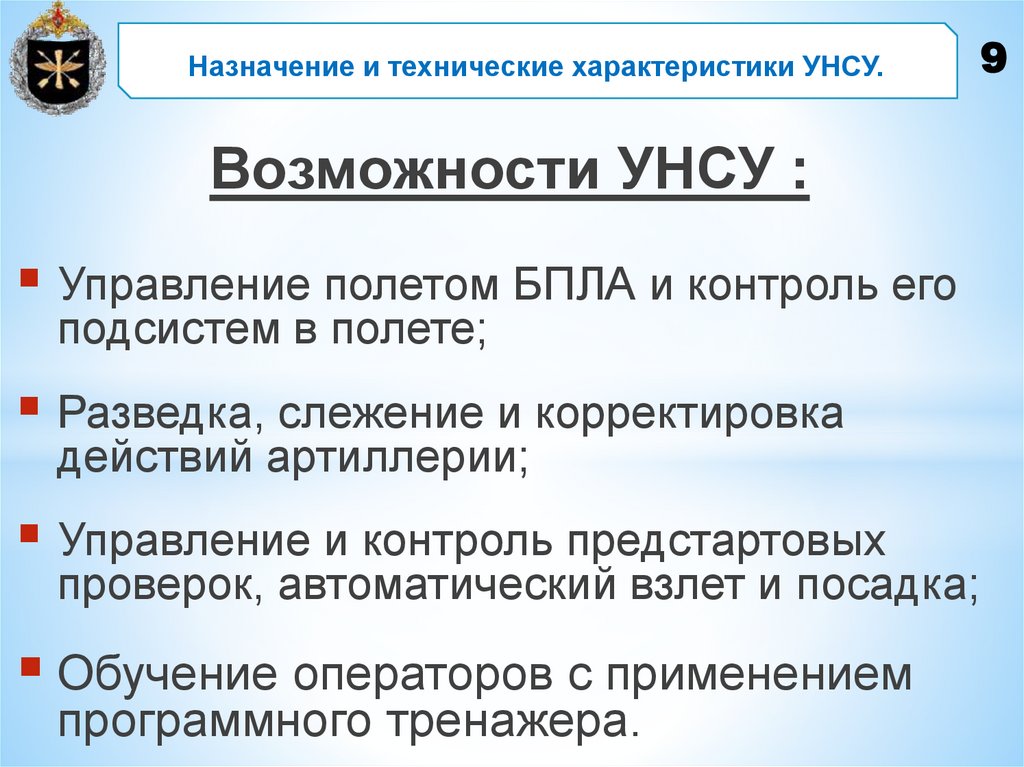

89. Назначение и технические характеристики УНСУ.
Возможности УНСУ :Управление полетом БПЛА и контроль его
подсистем в полете;
Разведка, слежение и корректировка
действий артиллерии;
Управление и контроль предстартовых
проверок, автоматический взлет и посадка;
Обучение операторов с применением
программного тренажера.
9

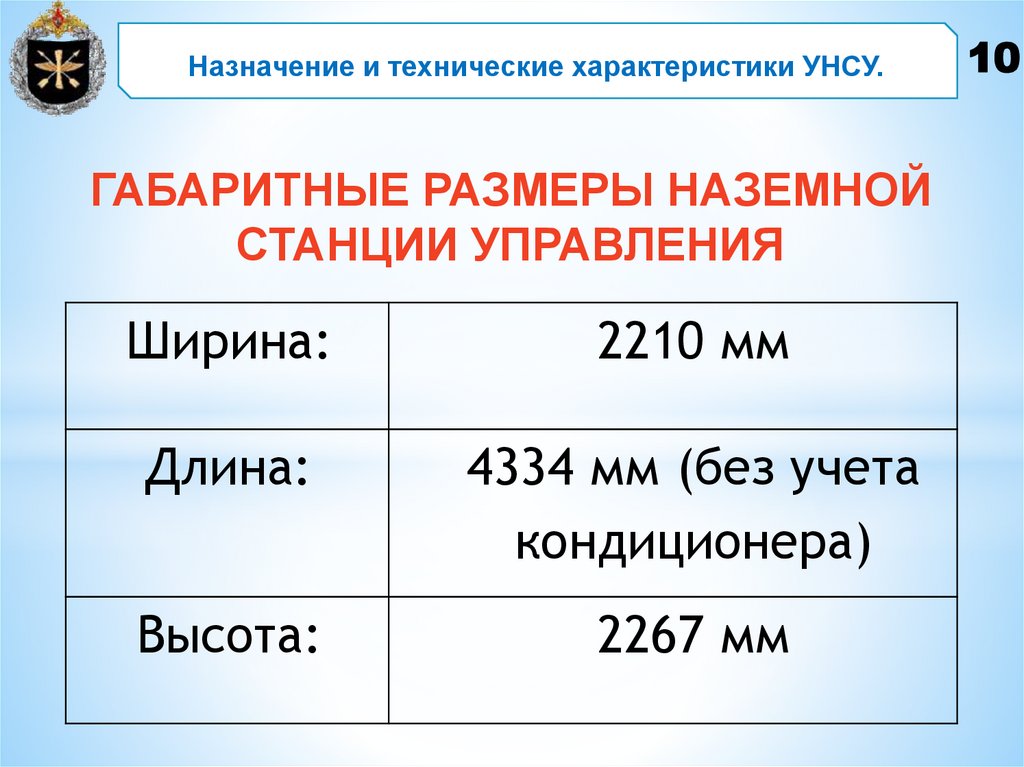

10. Назначение и технические характеристики УНСУ.
ГАБАРИТНЫЕ РАЗМЕРЫ НАЗЕМНОЙСТАНЦИИ УПРАВЛЕНИЯ
Ширина:
2210 мм
Длина:
4334 мм (без учета
кондиционера)
Высота:
2267 мм
10

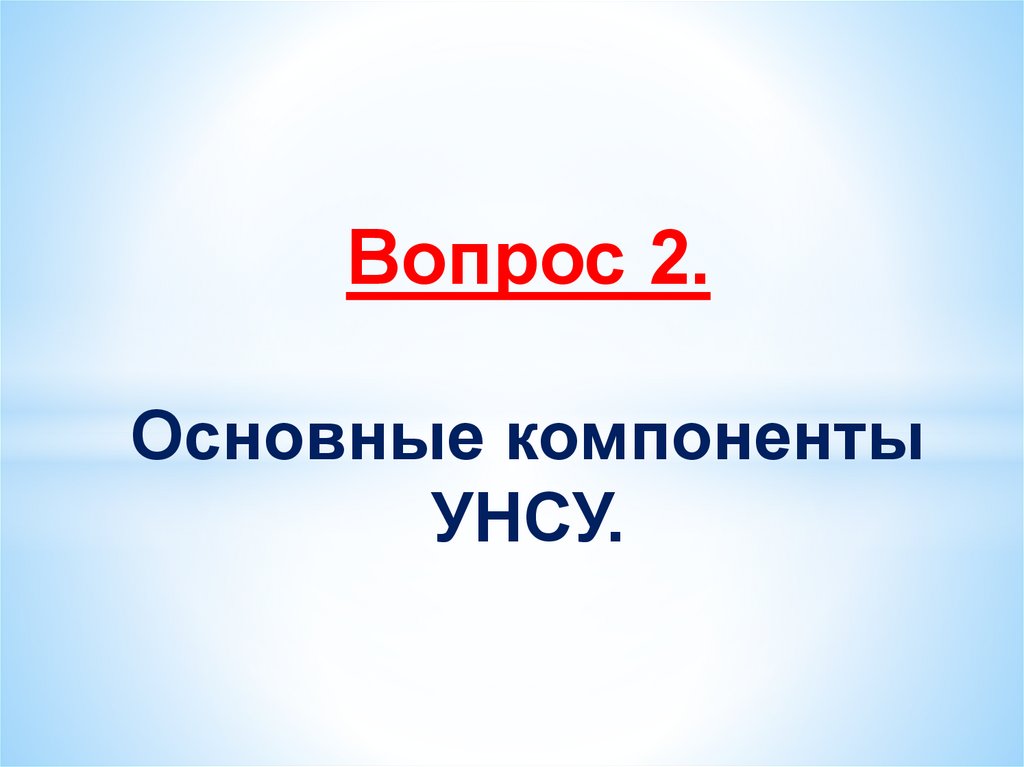

11. Вопрос 2. Основные компоненты УНСУ.
12.

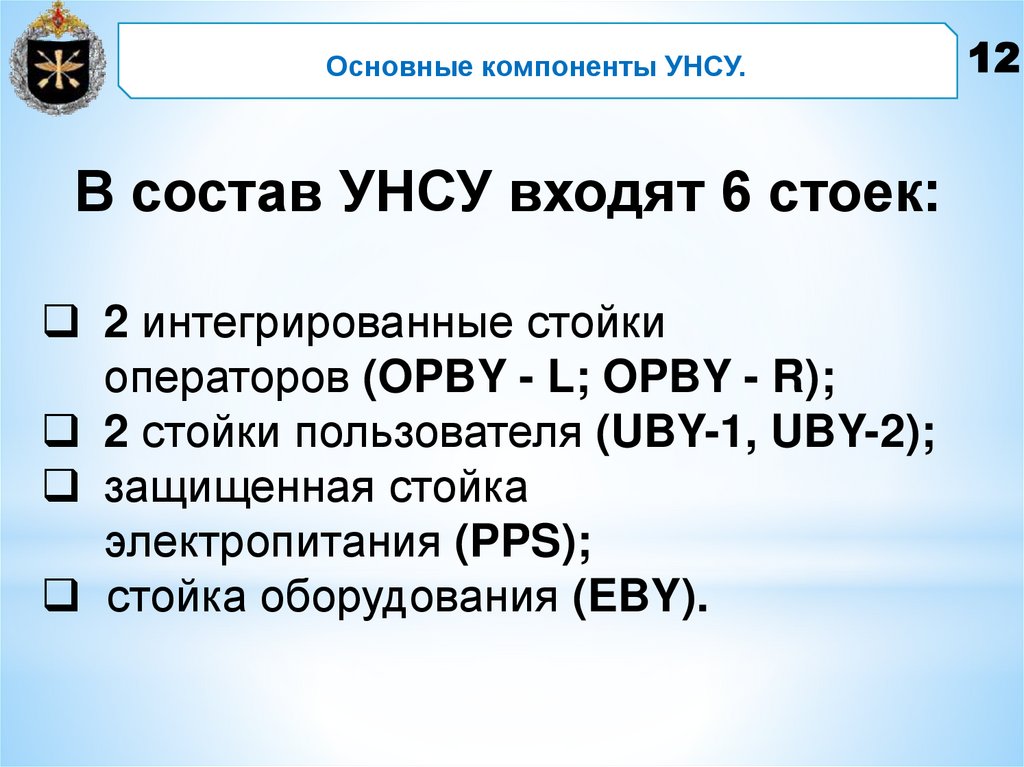

Основные компоненты УНСУ.В состав УНСУ входят 6 стоек:
2 интегрированные стойки
операторов (OPBY - L; OPBY - R);
2 стойки пользователя (UBY-1, UBY-2);
защищенная стойка
электропитания (PPS);
стойка оборудования (EBY).
12

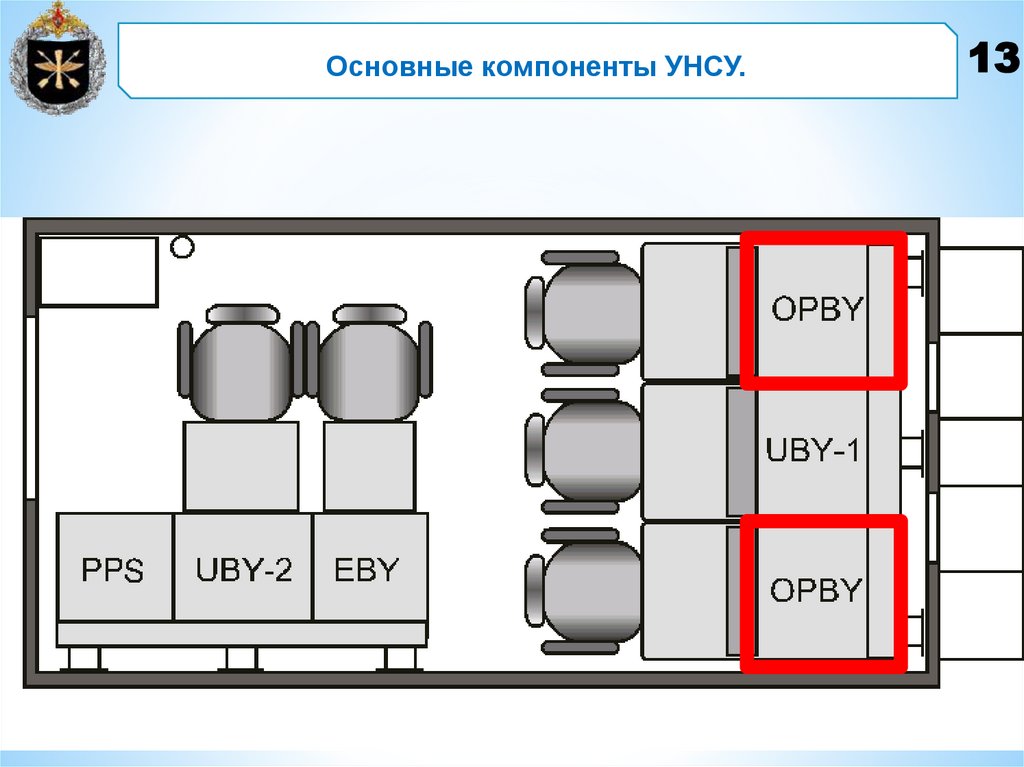

13. Размещение стоек в AGCS (вид с верху).
Основные компоненты УНСУ.*
13

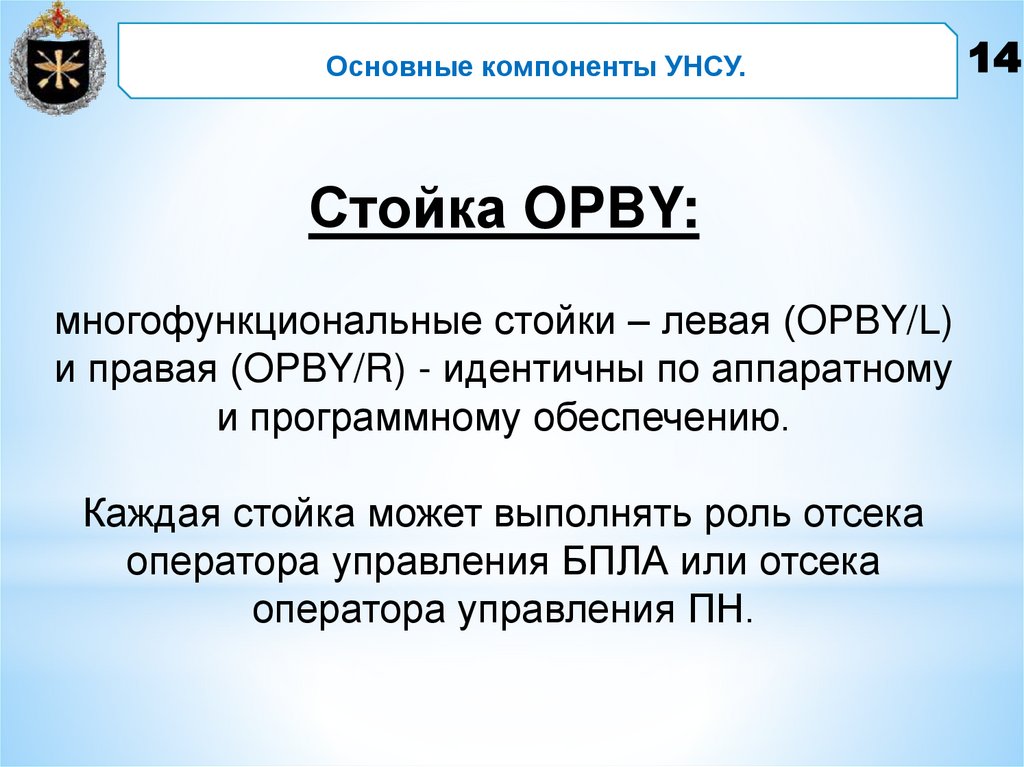

14.
Основные компоненты УНСУ.Стойка OPBY:
многофункциональные стойки – левая (OPBY/L)
и правая (OPBY/R) - идентичны по аппаратному
и программному обеспечению.
Каждая стойка может выполнять роль отсека
оператора управления БПЛА или отсека
оператора управления ПН.
14

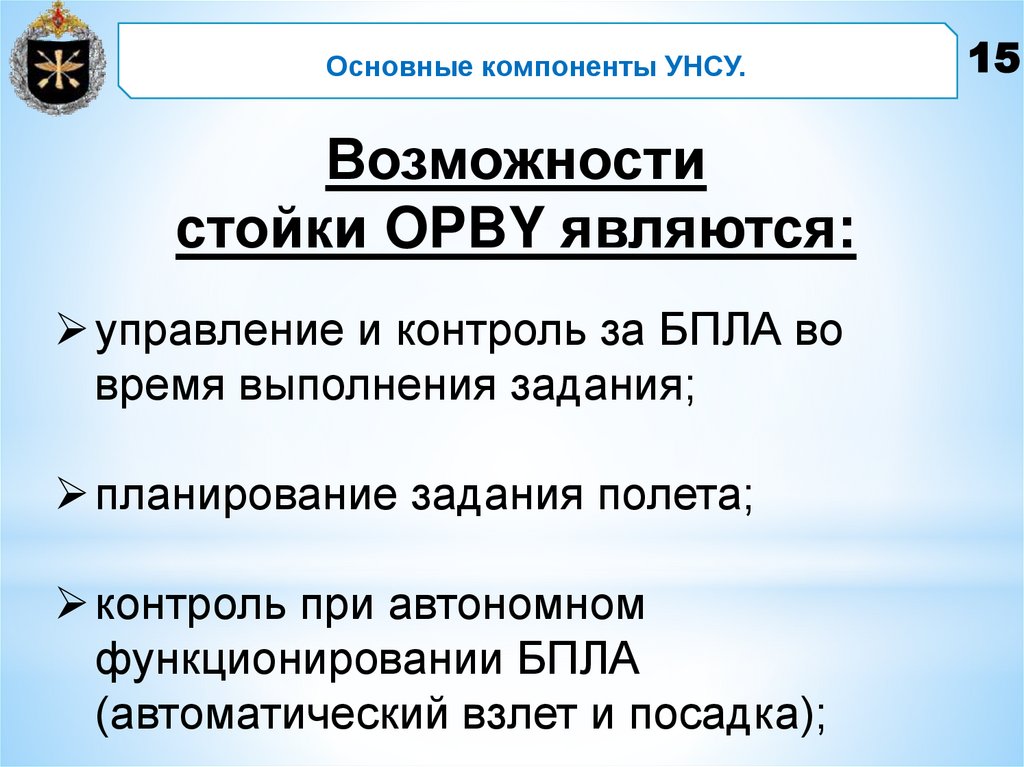

15.
Основные компоненты УНСУ.Возможности
стойки OPBY являются:
управление и контроль за БПЛА во
время выполнения задания;
планирование задания полета;
контроль при автономном
функционировании БПЛА
(автоматический взлет и посадка);
15

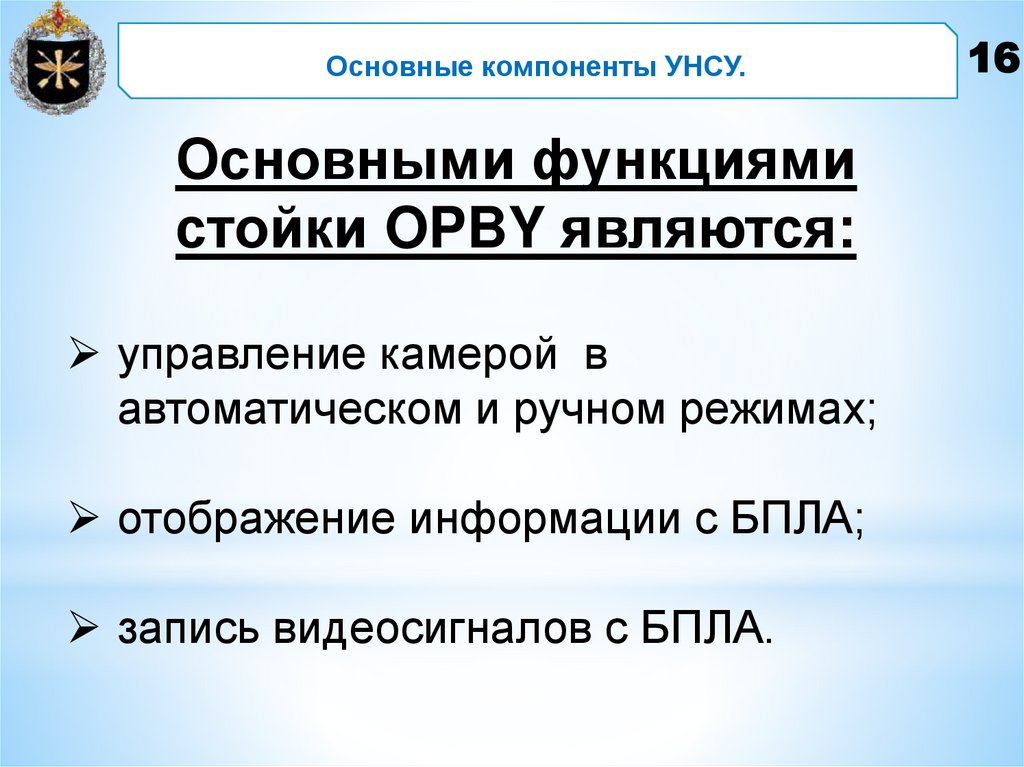

16.
Основные компоненты УНСУ.Основными функциями
стойки OPBY являются:
управление камерой в
автоматическом и ручном режимах;
отображение информации с БПЛА;
запись видеосигналов с БПЛА.
16

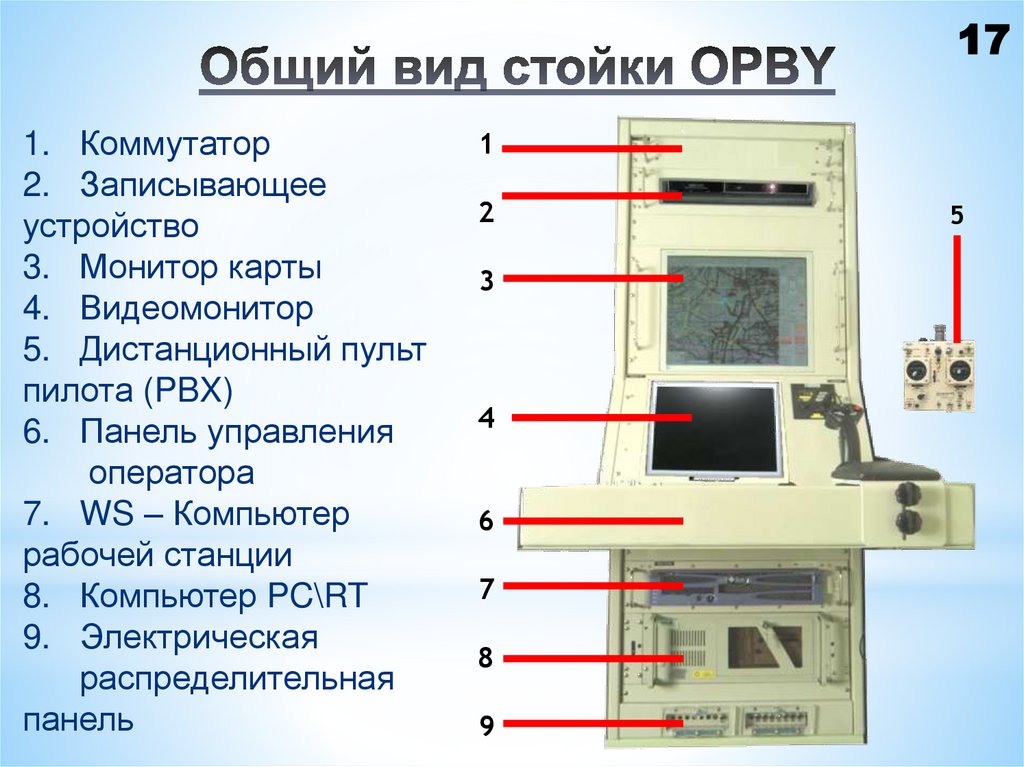

17. Общий вид стойки OPBY
171. Коммутатор
2. Записывающее
устройство
3. Монитор карты
4. Видеомонитор
5. Дистанционный пульт
пилота (PBX)
6. Панель управления
оператора
7. WS – Компьютер
рабочей станции
8. Компьютер PC\RT
9. Электрическая
распределительная
панель
1
2
3
4
6
7
8
9
5

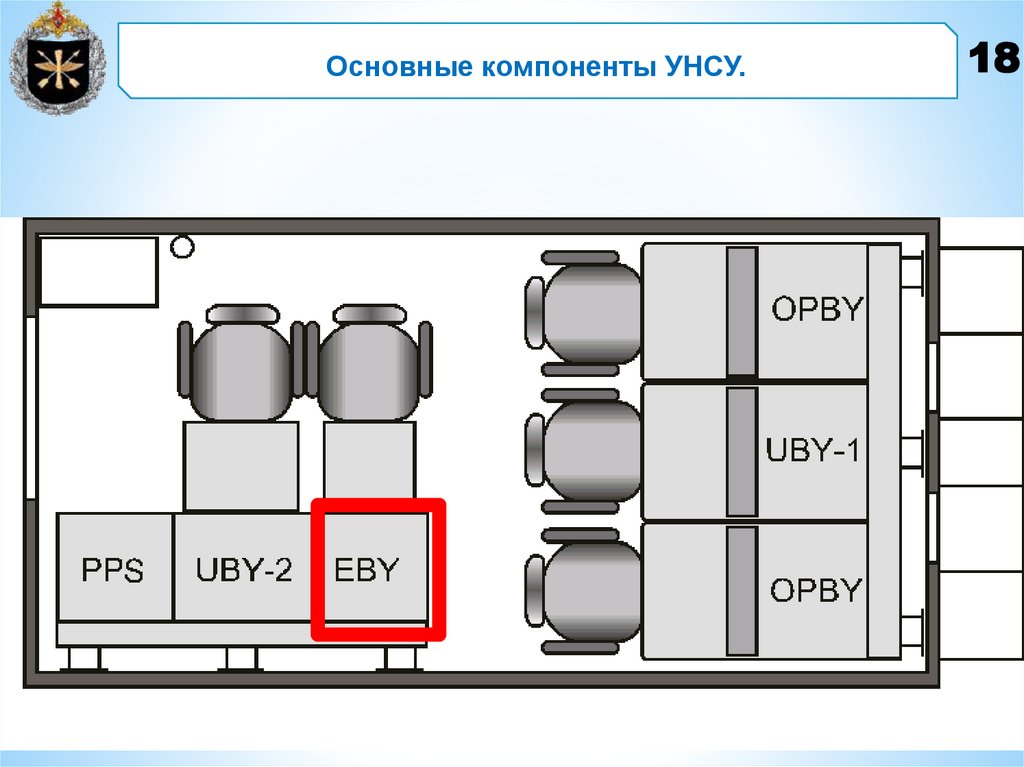

18. Размещение стоек в AGCS (вид с верху).
Основные компоненты УНСУ.*
18
19.

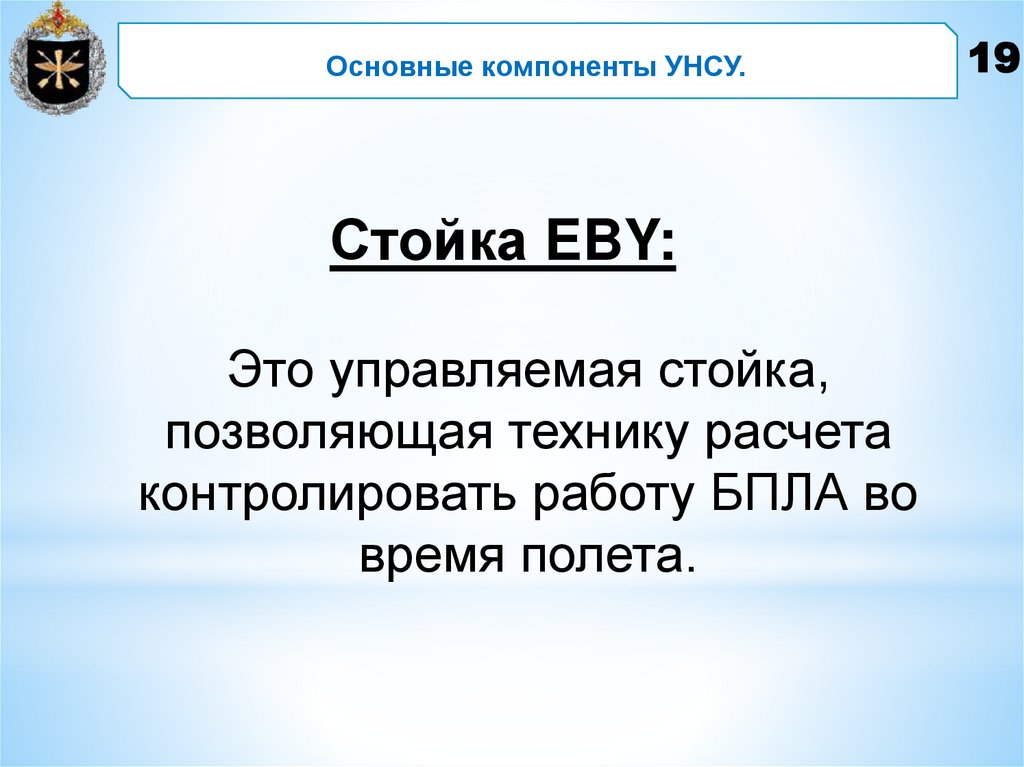

Основные компоненты УНСУ.Стойка EBY:
Это управляемая стойка,
позволяющая технику расчета
контролировать работу БПЛА во
время полета.
19
20.

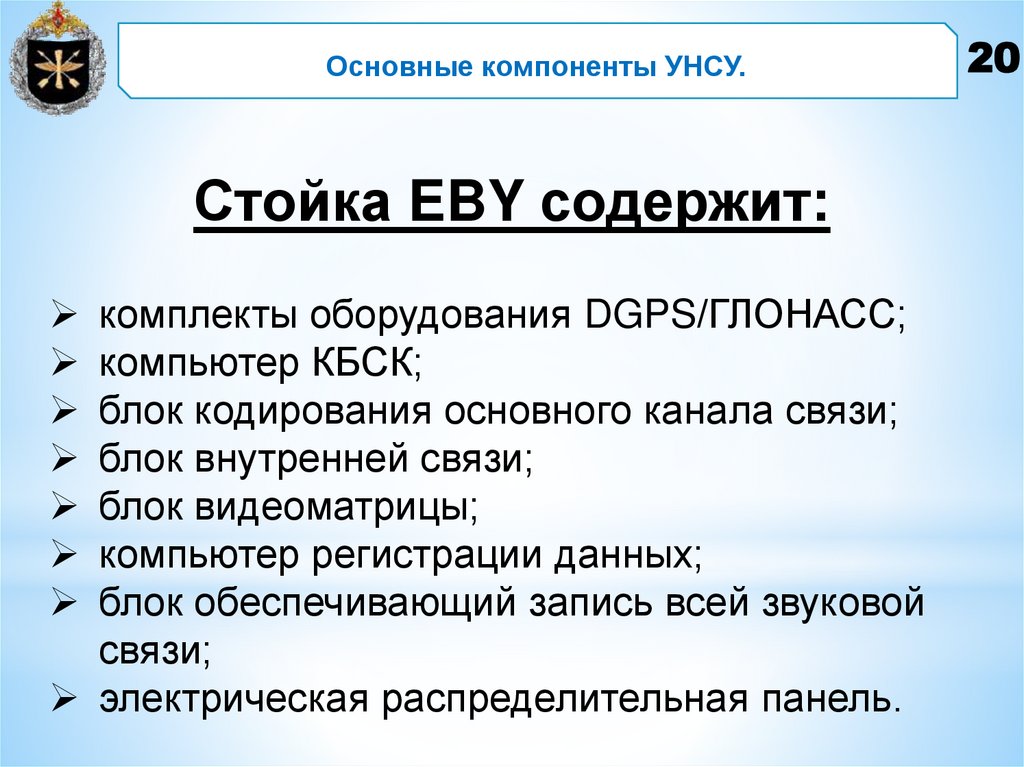

Основные компоненты УНСУ.Стойка EBY содержит:
комплекты оборудования DGPS/ГЛОНАСС;
компьютер КБСК;
блок кодирования основного канала связи;
блок внутренней связи;
блок видеоматрицы;
компьютер регистрации данных;
блок обеспечивающий запись всей звуковой
связи;
электрическая распределительная панель.
20

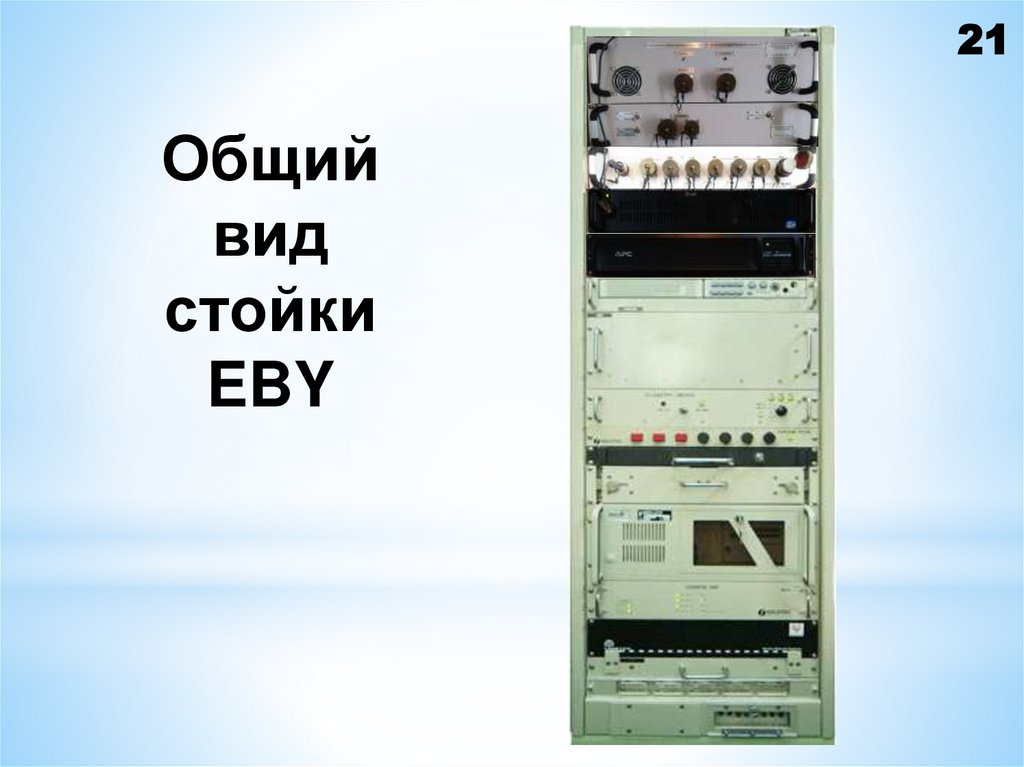

21. Общий вид стойки EBY
21Общий
вид
стойки
EBY

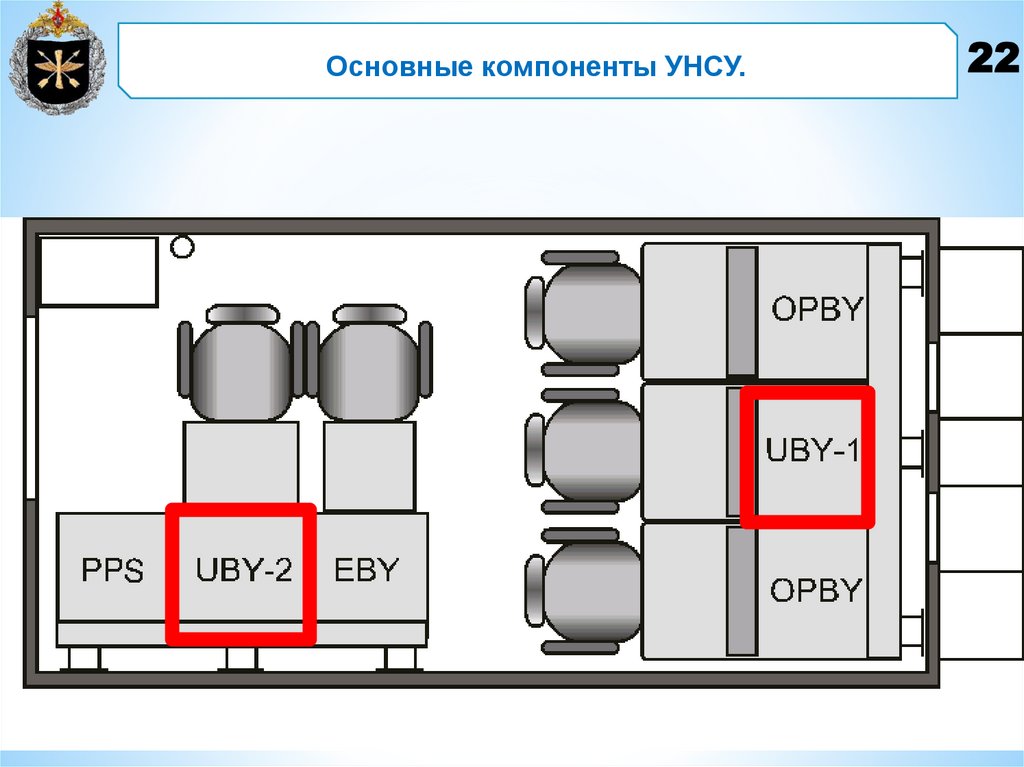

22. Размещение стоек в AGCS (вид с верху).
Основные компоненты УНСУ.*
22
23.

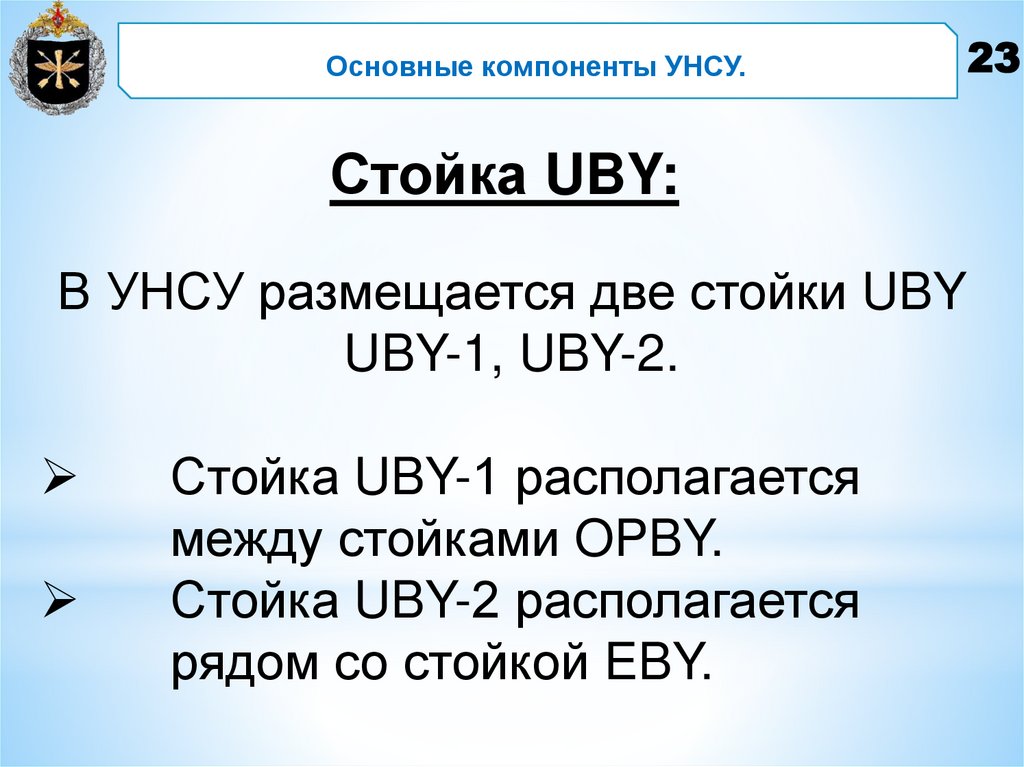

Основные компоненты УНСУ.23
Стойка UBY:
В УНСУ размещается две стойки UBY
UBY-1, UBY-2.
Стойка UBY-1 располагается
между стойками OPBY.
Стойка UBY-2 располагается
рядом со стойкой EBY.

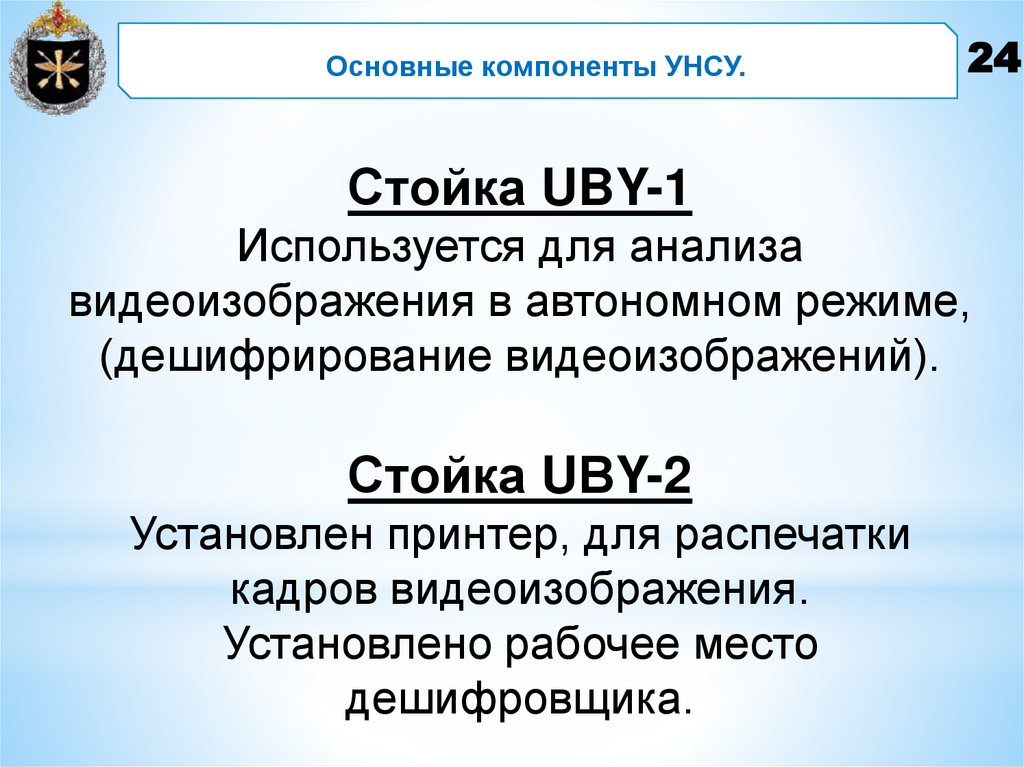

24.
Основные компоненты УНСУ.24
Стойка UBY-1
Используется для анализа
видеоизображения в автономном режиме,
(дешифрирование видеоизображений).
Стойка UВY-2
Установлен принтер, для распечатки
кадров видеоизображения.
Установлено рабочее место
дешифровщика.

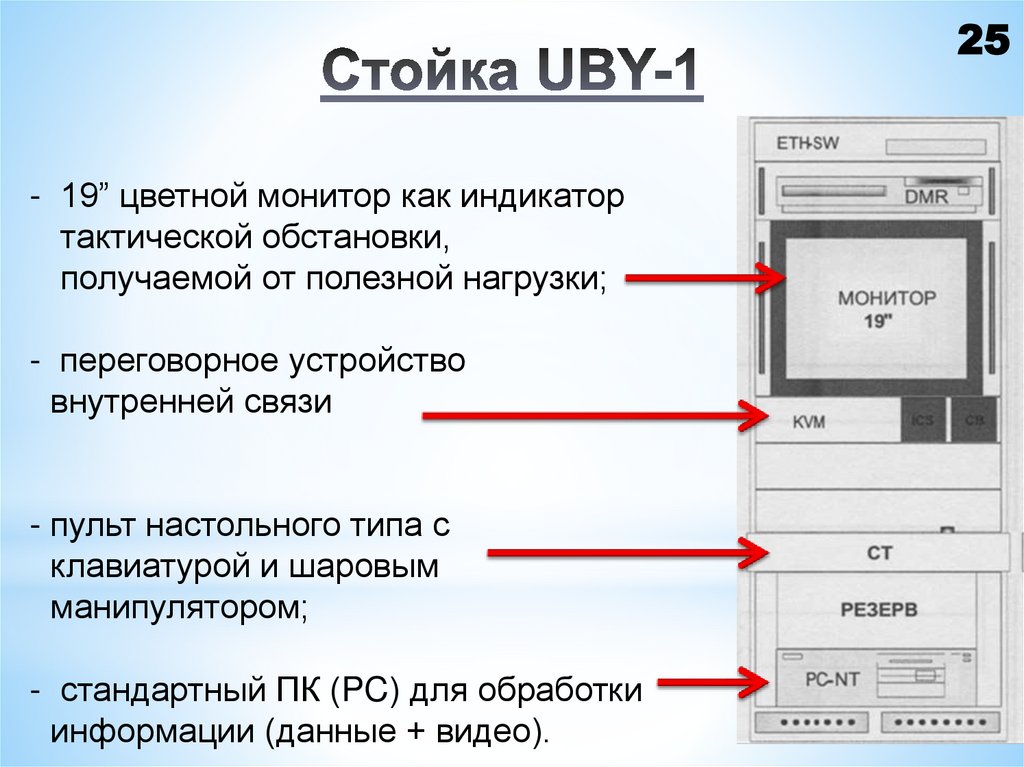

25. Стойка UBY-1
25- 19” цветной монитор как индикатор
тактической обстановки,
получаемой от полезной нагрузки;
- переговорное устройство
внутренней связи
- пульт настольного типа с
клавиатурой и шаровым
манипулятором;
- стандартный ПК (PC) для обработки
информации (данные + видео).

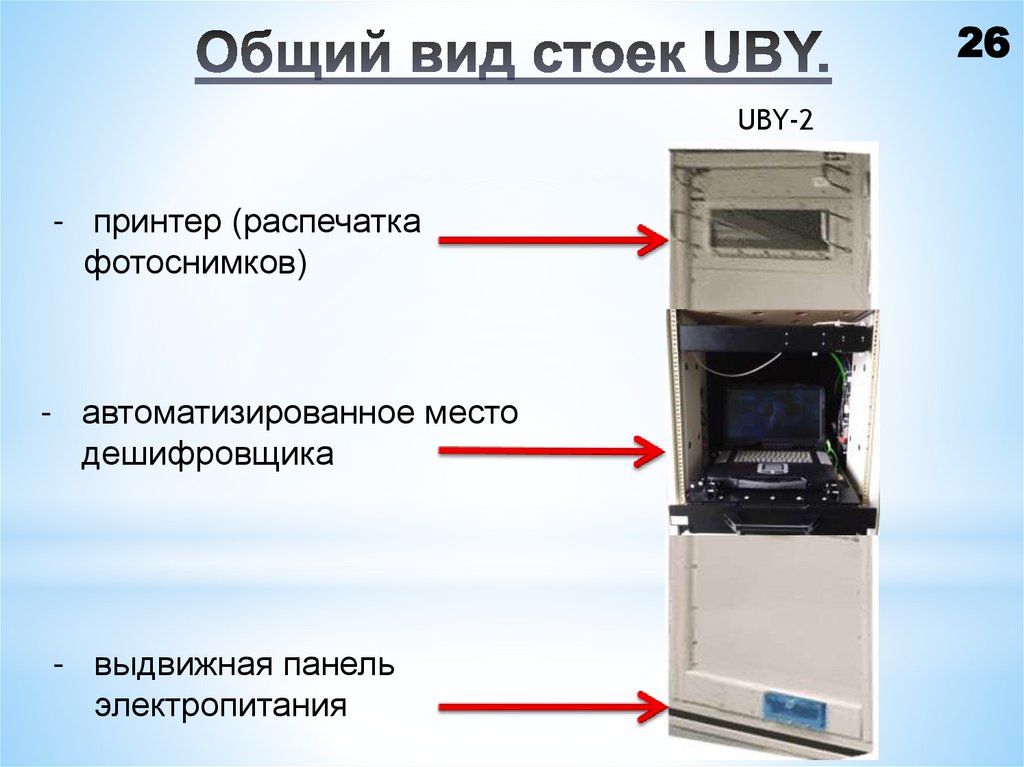

26. Общий вид стоек UBY.
26UBY-2
- принтер (распечатка
фотоснимков)
- автоматизированное место
дешифровщика
- выдвижная панель
электропитания
UBY-2

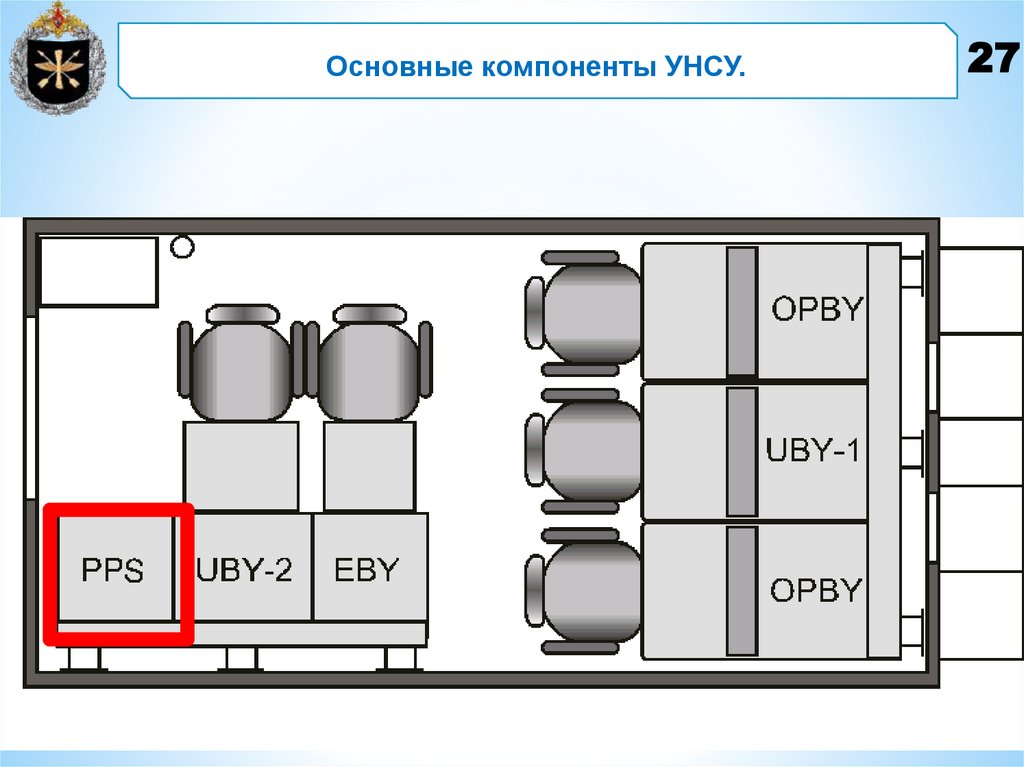

27. Размещение стоек в AGCS (вид с верху).
Основные компоненты УНСУ.*
27
28.

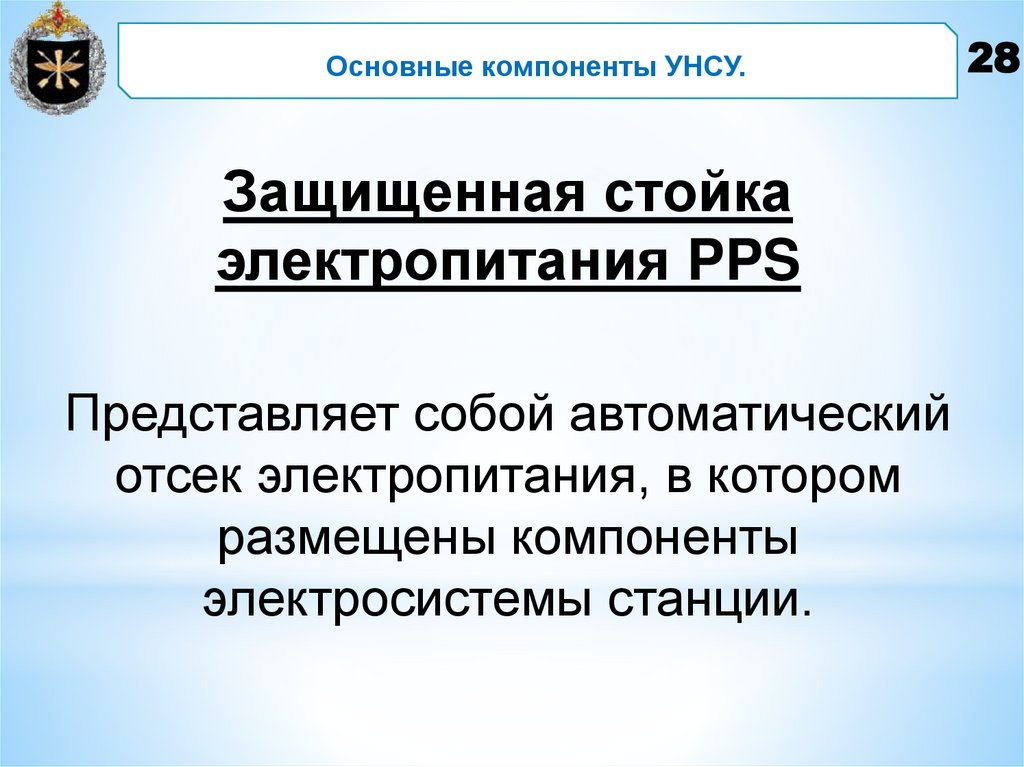

Основные компоненты УНСУ.Защищенная стойка
электропитания PPS
Представляет собой автоматический
отсек электропитания, в котором
размещены компоненты
электросистемы станции.
28

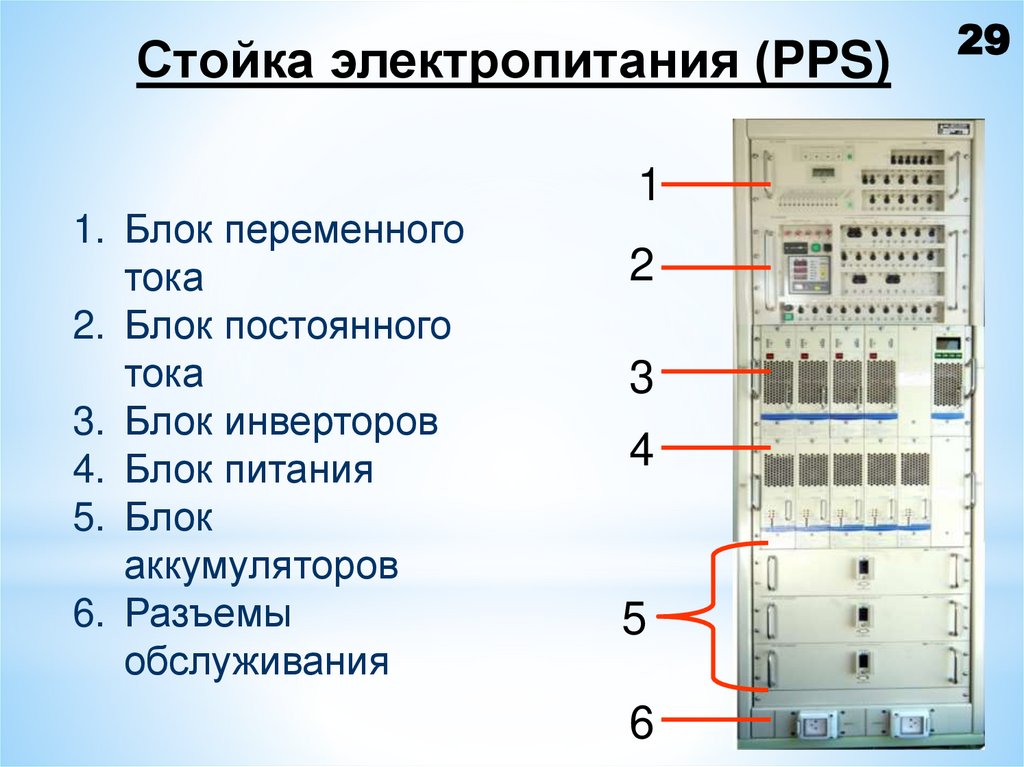

29. Стойка электропитания (PPS)
1. Блок переменноготока
2. Блок постоянного
тока
3. Блок инверторов
4. Блок питания
5. Блок
аккумуляторов
6. Разъемы
обслуживания
1
2
3
4
5
6
29

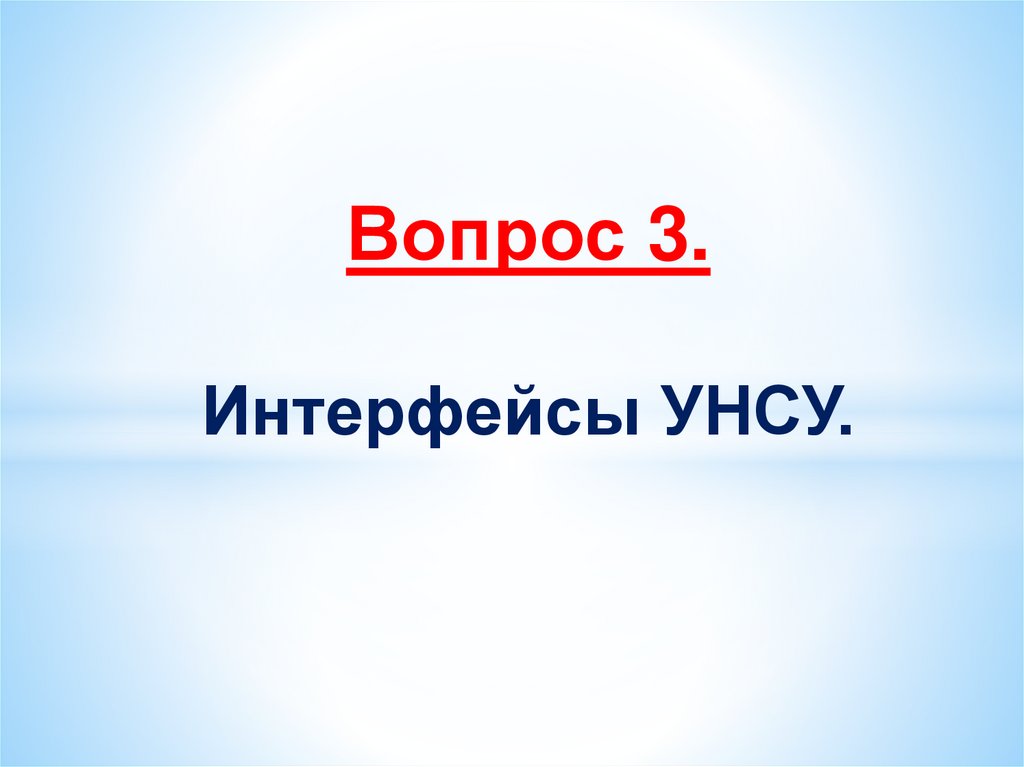

30. Вопрос 3. Интерфейсы УНСУ.

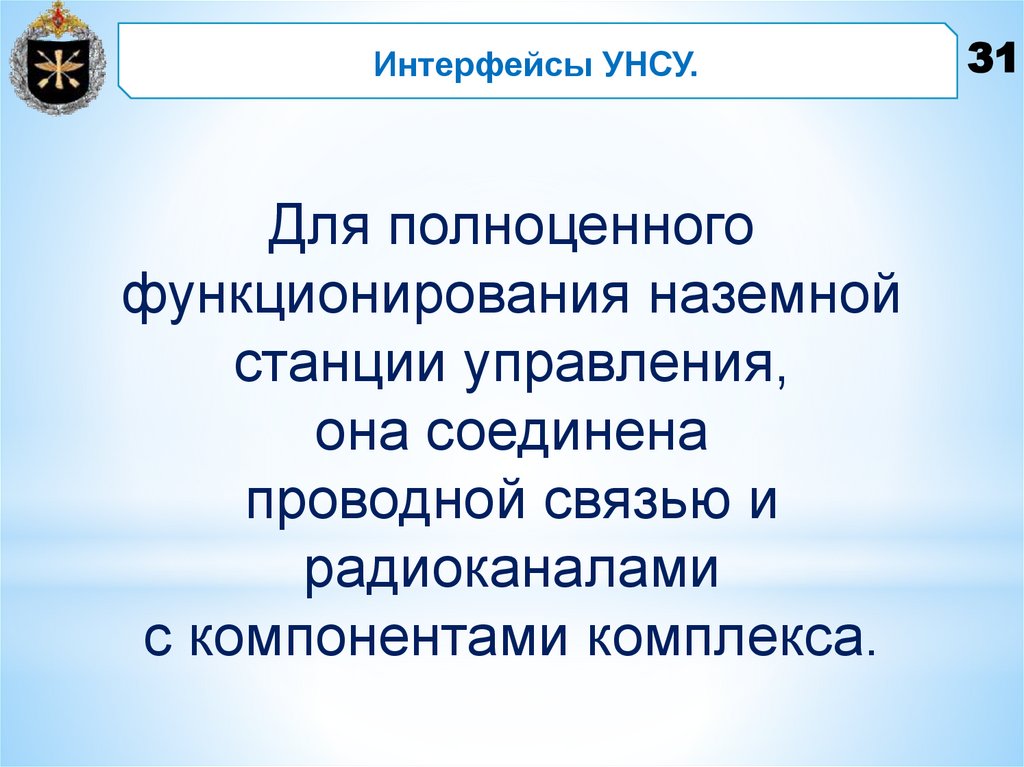

31.
Интерфейсы УНСУ.Для полноценного
функционирования наземной
станции управления,
она соединена
проводной связью и
радиоканалами
с компонентами комплекса.
31
32.

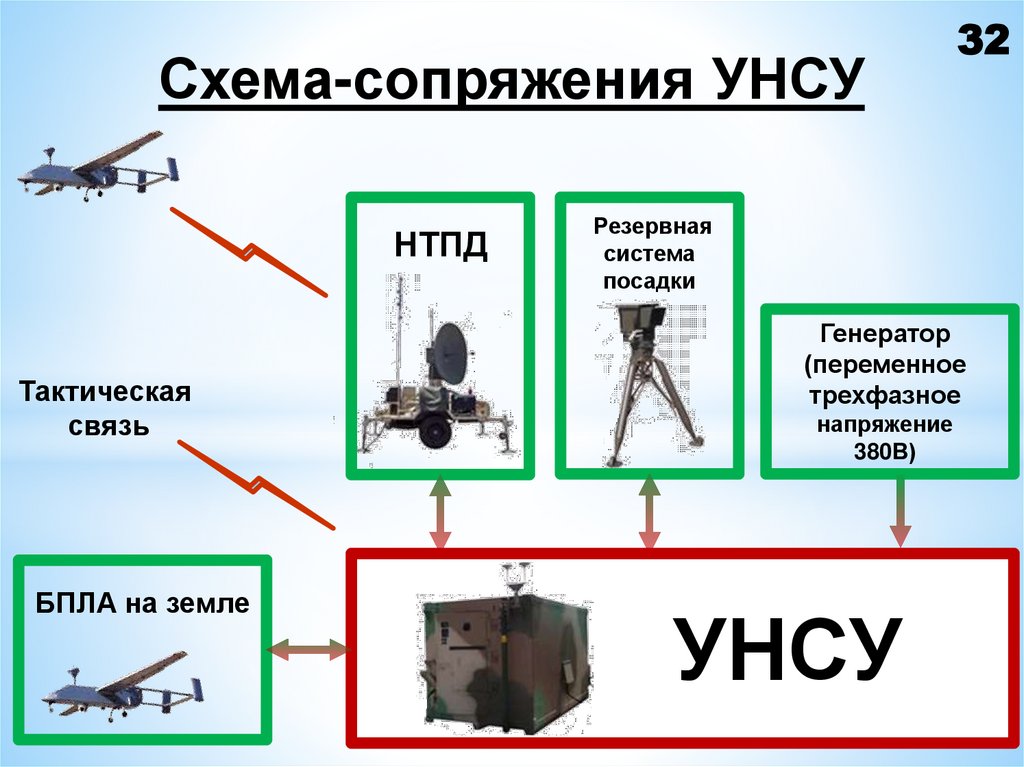

Схема-сопряжения УНСУНТПД
Тактическая
связь
БПЛА на земле
32
Резервная
система
посадки
Генератор
(переменное
трехфазное
напряжение
380В)
УНСУ

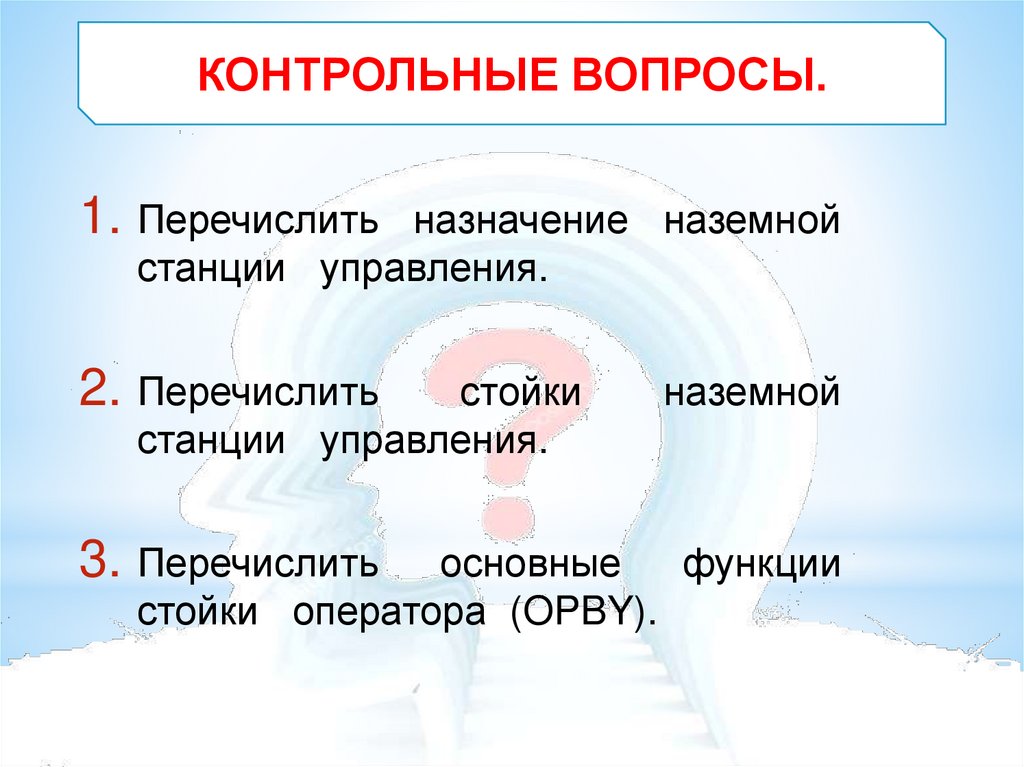

33. КОНТРОЛЬНЫЕ ВОПРОСЫ.
1. Перечислить назначение наземнойстанции управления.
2. Перечислить
стойки
станции управления.
3. Перечислить
наземной
основные
функции
стойки оператора (OPBY).
34. Задание для самостоятельной подготовки.
1. Повторить лекционный материал по изученной темезанятия: конспект лекций; «Руководство по
описанию системы» TM (RU)SH-00-1 ГЛАВА 2.
стр. 4-9. ГЛАВА 3. стр. 5-19.
2. Повторить требования безопасности «Руководство
по описанию системы» TM (RU)SH-00-1 ГЛАВА 1.
3. Перерисовать в конспект схему расположения стоек
УНСУ «Руководство по описанию системы» TM
(RU)SH-00-1 ГЛАВА 3 (рисунок 3-3).
