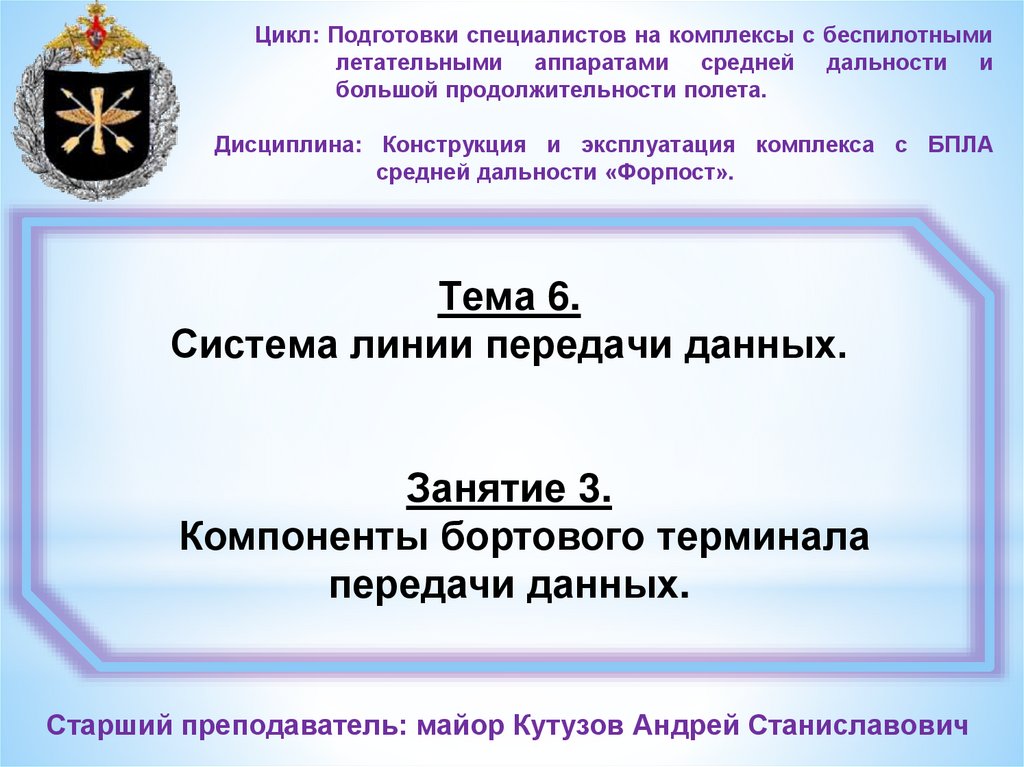

Тема 6. Система линии передачи данных. Занятие 3. Компоненты бортового терминала передачи данных

1. Старший преподаватель: майор Кутузов Андрей Станиславович

Цикл: Подготовки специалистов на комплексы с беспилотными
летательными аппаратами средней дальности и
большой продолжительности полета.
Дисциплина: Конструкция и эксплуатация комплекса с БПЛА
средней дальности «Форпост».
Тема 6.
Система линии передачи данных.
Занятие 3.
Компоненты бортового терминала
передачи данных.
Старший преподаватель: майор Кутузов Андрей Станиславович

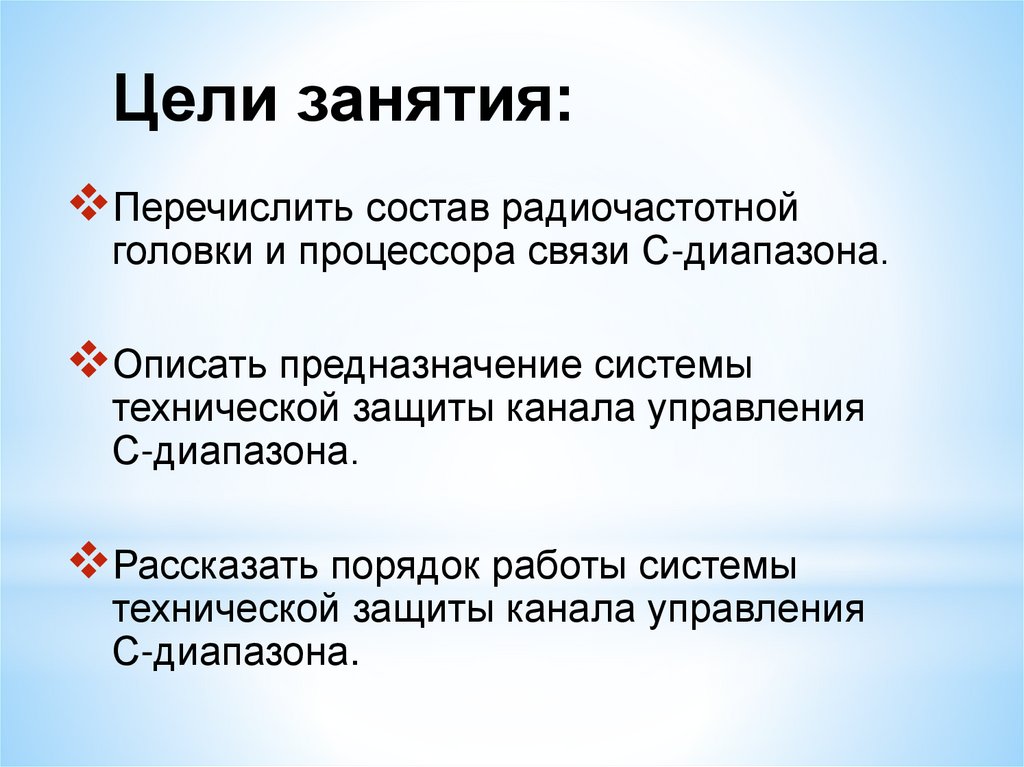

2. Цели занятия:

Перечислить состав радиочастотной
головки и процессора связи С-диапазона.
Описать предназначение системы
технической защиты канала управления
С-диапазона.
Рассказать порядок работы системы
технической защиты канала управления
С-диапазона.

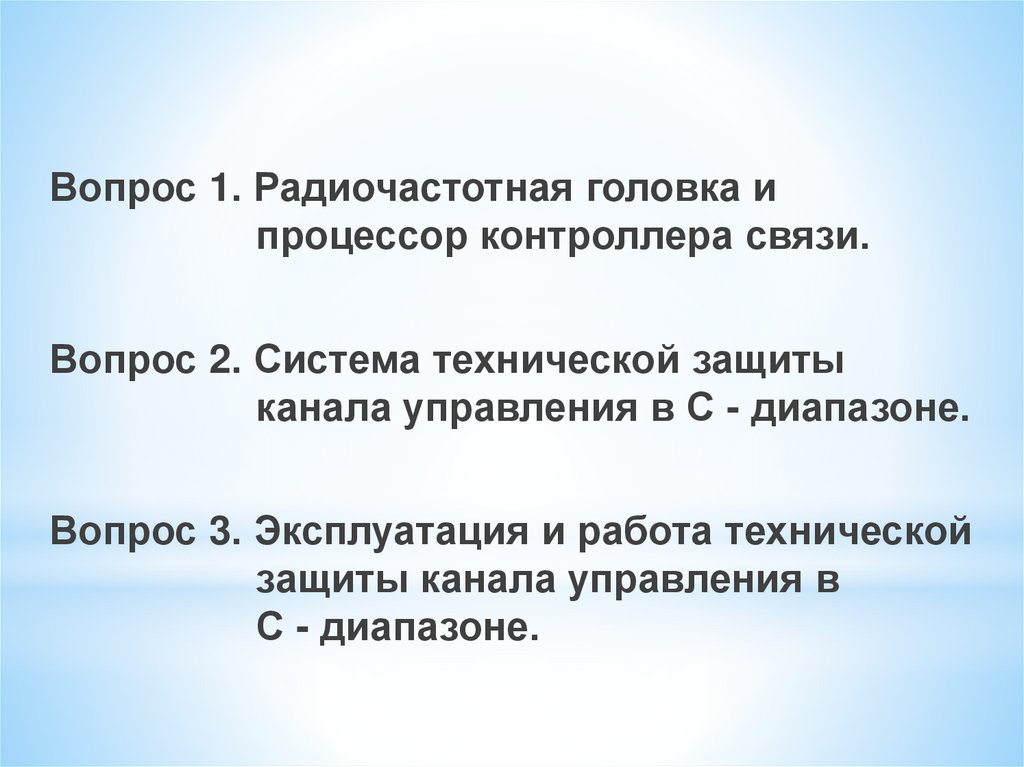

3.

Вопрос 1. Радиочастотная головка и
процессор контроллера связи.
Вопрос 2. Система технической защиты
канала управления в С - диапазоне.
Вопрос 3. Эксплуатация и работа технической
защиты канала управления в
С - диапазоне.

4.

Вопрос 1.
Радиочастотная головка и
процессор контроллера
связи (RCCP)

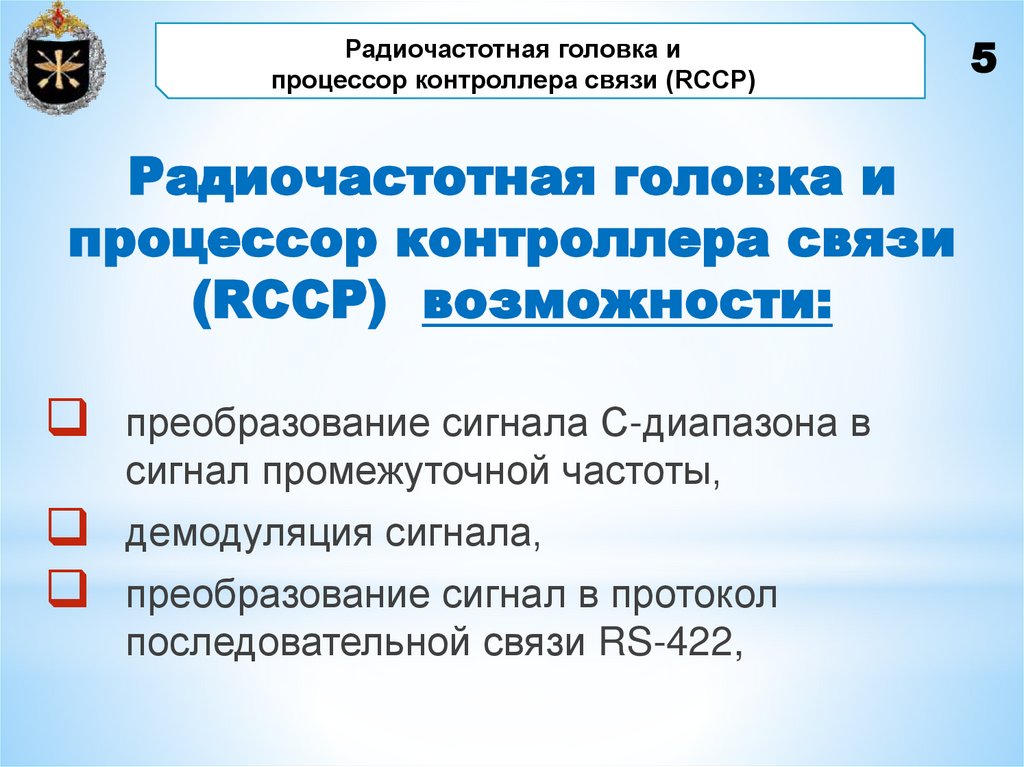

5. Радиочастотная головка и процессор контроллера связи (RCCP) возможности:

Радиочастотная головка и
процессор контроллера связи (RCCP)
Радиочастотная головка и
процессор контроллера связи
(RCCP) возможности:
преобразование сигнала С-диапазона в
сигнал промежуточной частоты,
демодуляция сигнала,
преобразование сигнал в протокол
последовательной связи RS-422,
5

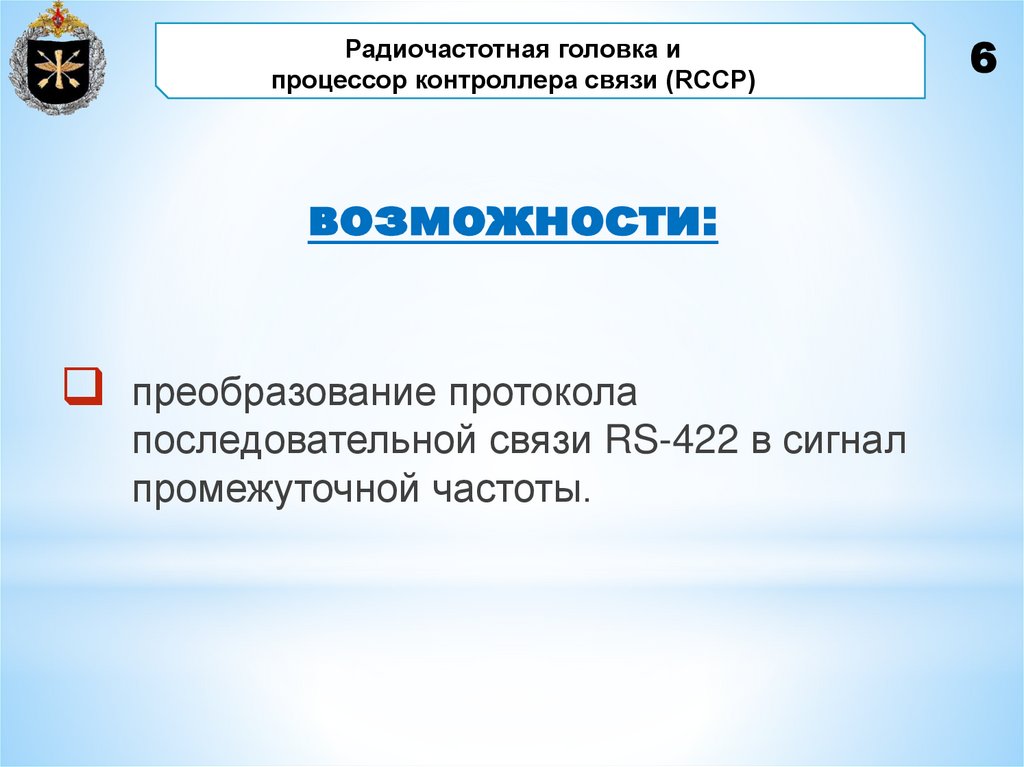

6. возможности:

Радиочастотная головка и
процессор контроллера связи (RCCP)
возможности:
преобразование протокола
последовательной связи RS-422 в сигнал
промежуточной частоты.
6

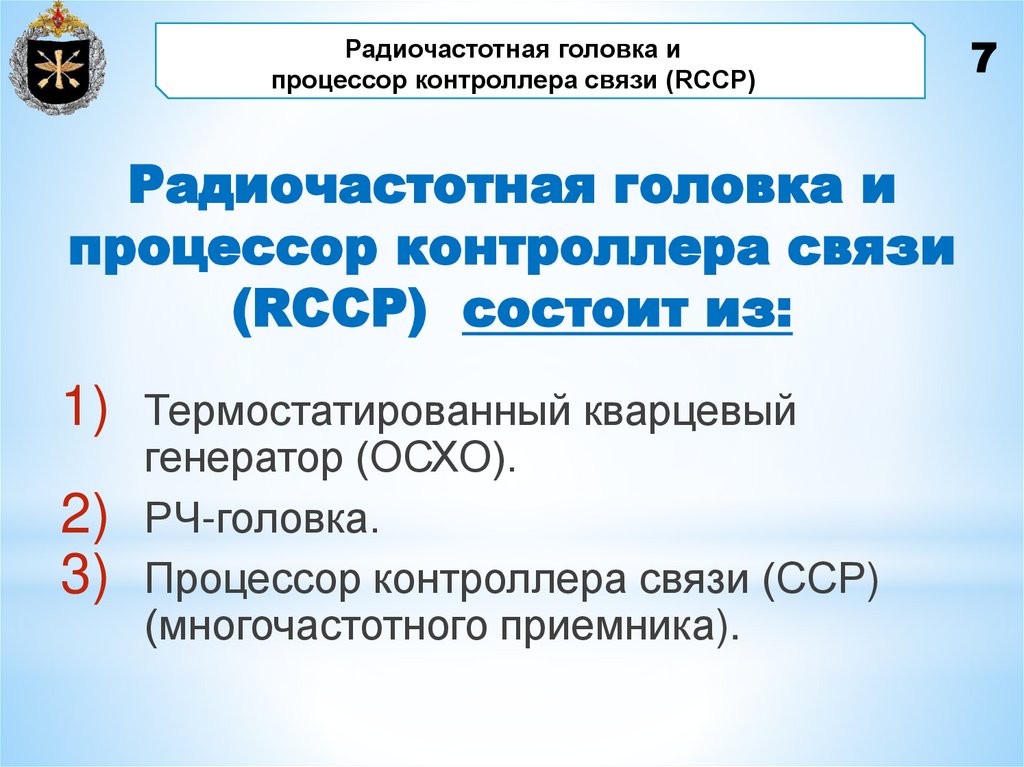

7. Радиочастотная головка и процессор контроллера связи (RCCP) состоит из:

Радиочастотная головка и
процессор контроллера связи (RCCP)
Радиочастотная головка и
процессор контроллера связи
(RCCP) состоит из:
1) Термостатированный кварцевый
2)
3)
генератор (ОСХО).
РЧ-головка.
Процессор контроллера связи (ССР)
(многочастотного приемника).
7

8.

Радиочастотная головка и
процессор контроллера связи (RCCP)
1.) Термостатированный
кварцевый генератор
(ОСХО)
располагается внутри RCCP и
обеспечивает подачу опорных
сигналов 10 МГц в RCCP с высокой
степенью точности и стабильности.
8

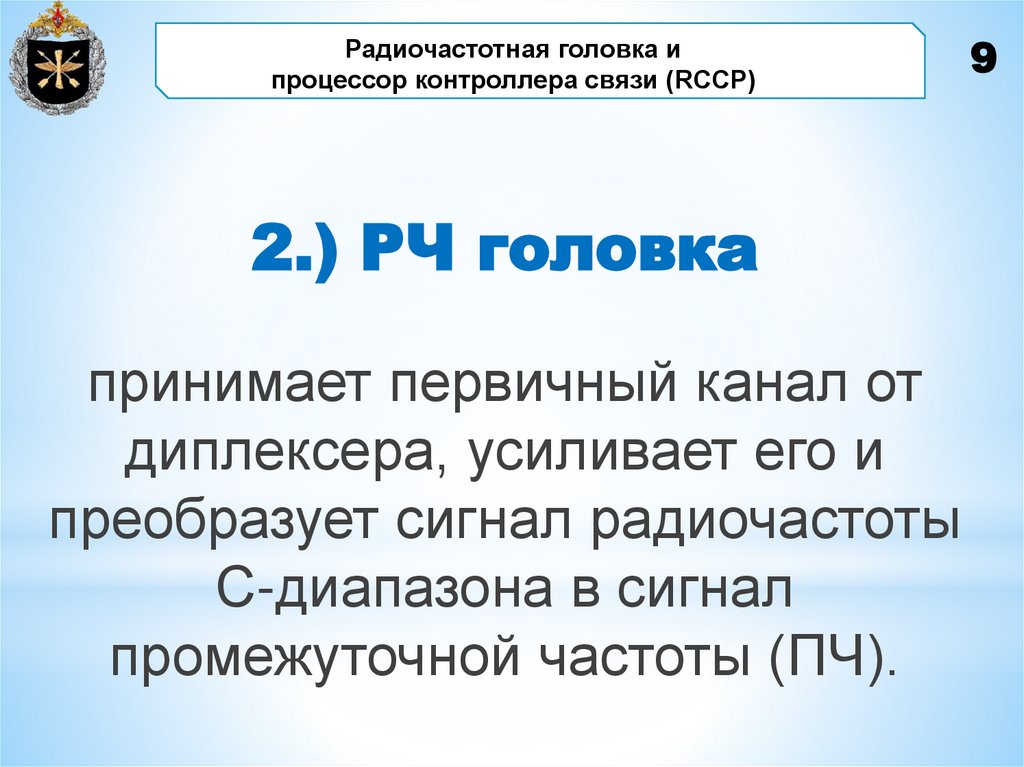

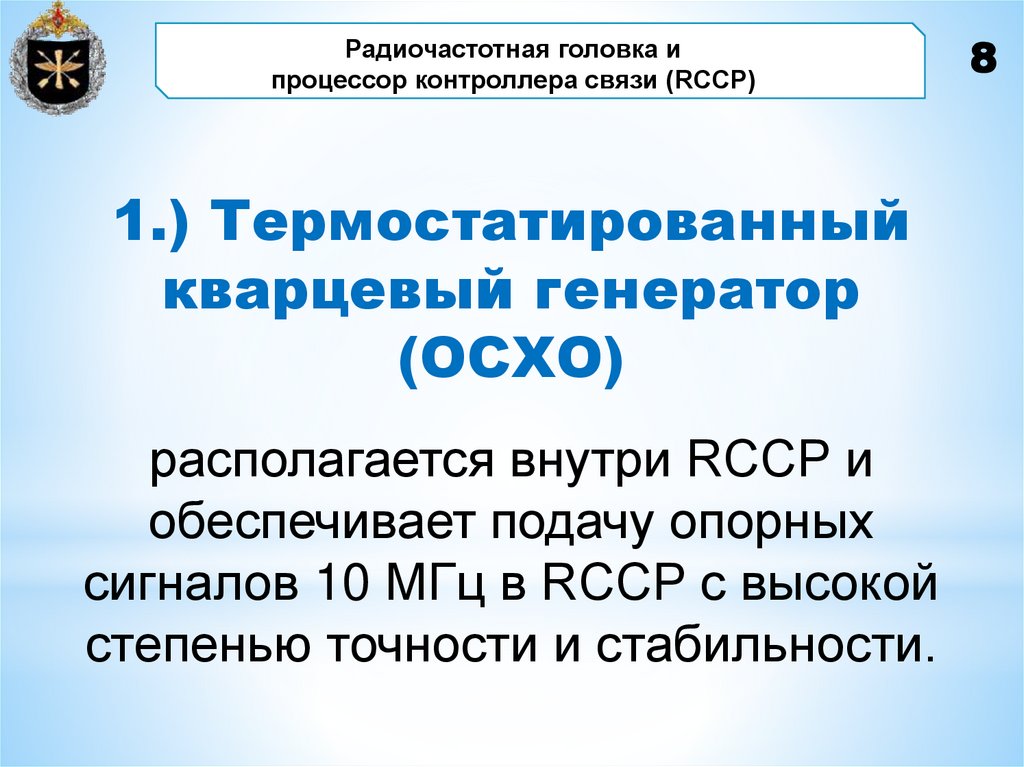

9.

Радиочастотная головка и
процессор контроллера связи (RCCP)
2.) РЧ головка
принимает первичный канал от
диплексера, усиливает его и
преобразует сигнал радиочастоты
С-диапазона в сигнал
промежуточной частоты (ПЧ).
9

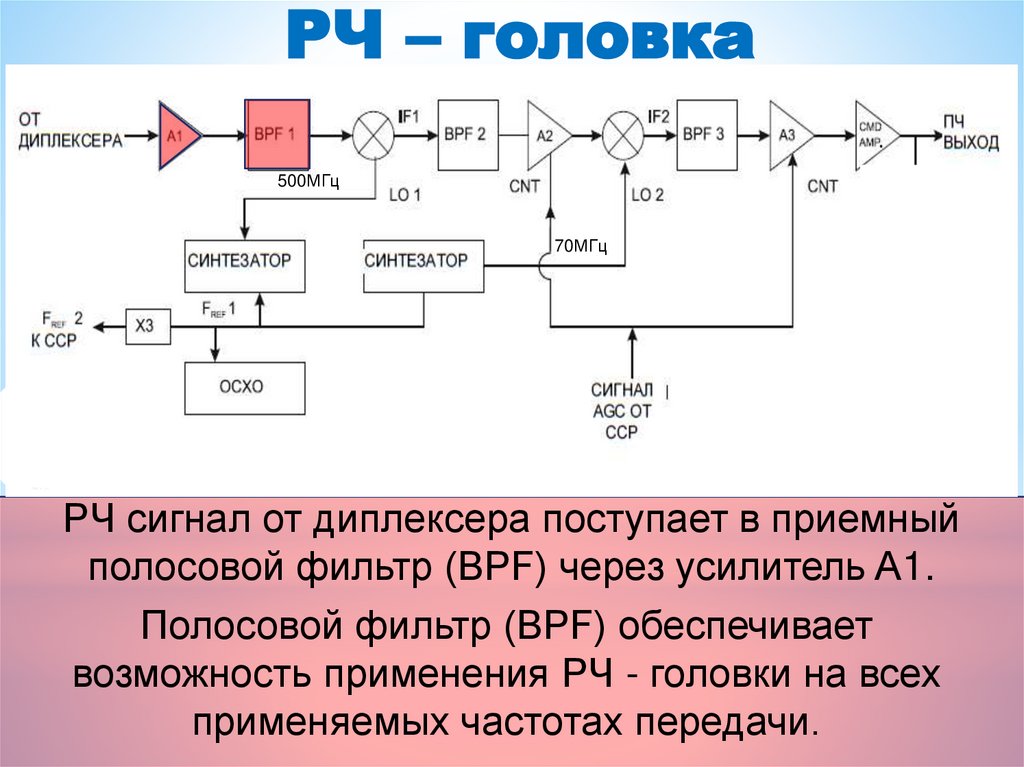

10. РЧ – головка

500МГц
70МГц
РЧ сигнал от диплексера поступает в приемный
полосовой фильтр (BPF) через усилитель A1.
Полосовой фильтр (BPF) обеспечивает
возможность применения РЧ - головки на всех
применяемых частотах передачи.

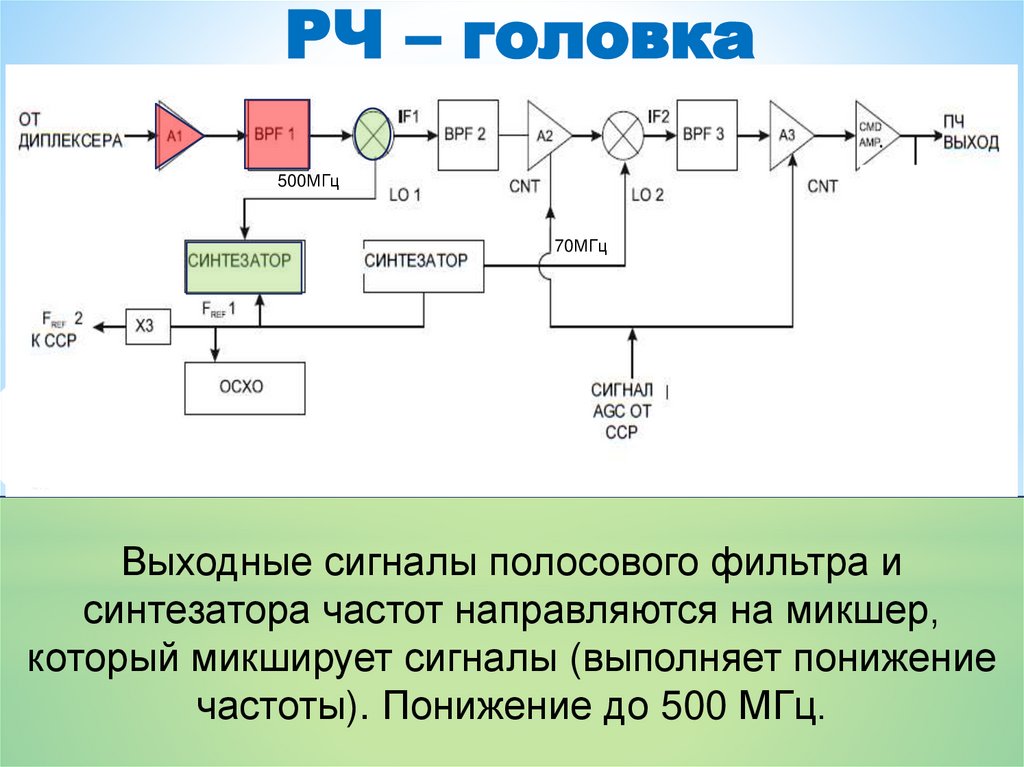

11. РЧ – головка

500МГц
70МГц
Выходные сигналы полосового фильтра и
синтезатора частот направляются на микшер,
который микширует сигналы (выполняет понижение
частоты). Понижение до 500 МГц.

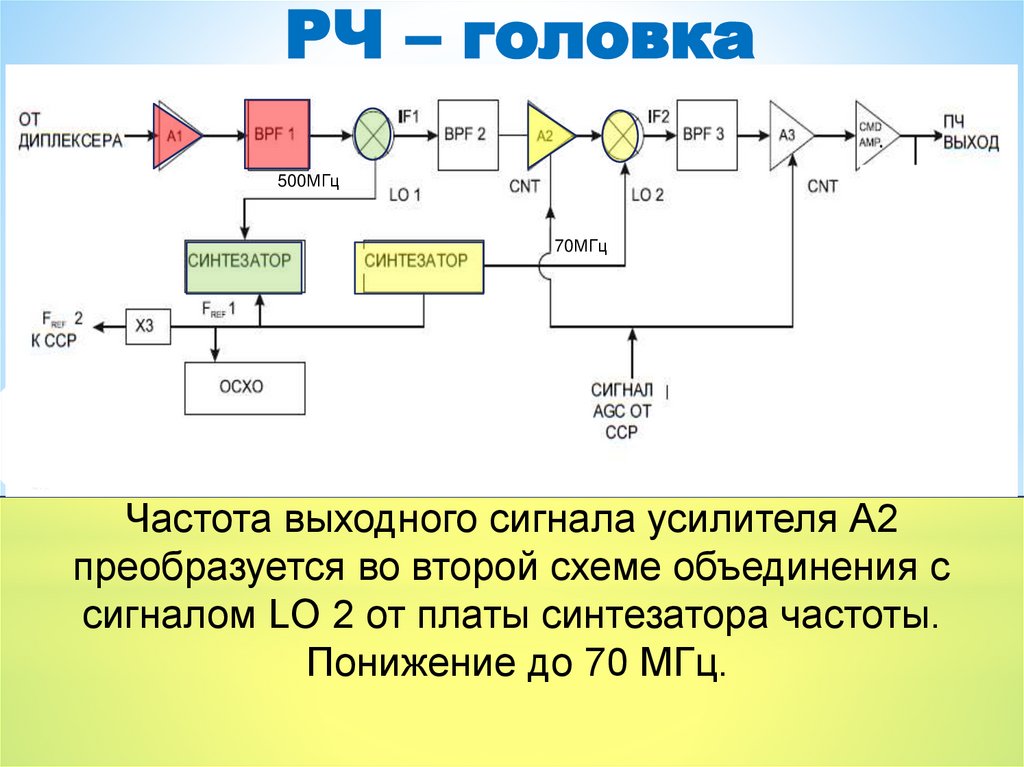

12. РЧ – головка

500МГц
70МГц
Частота выходного сигнала усилителя А2
преобразуется во второй схеме объединения с
сигналом LO 2 от платы синтезатора частоты.
Понижение до 70 МГц.

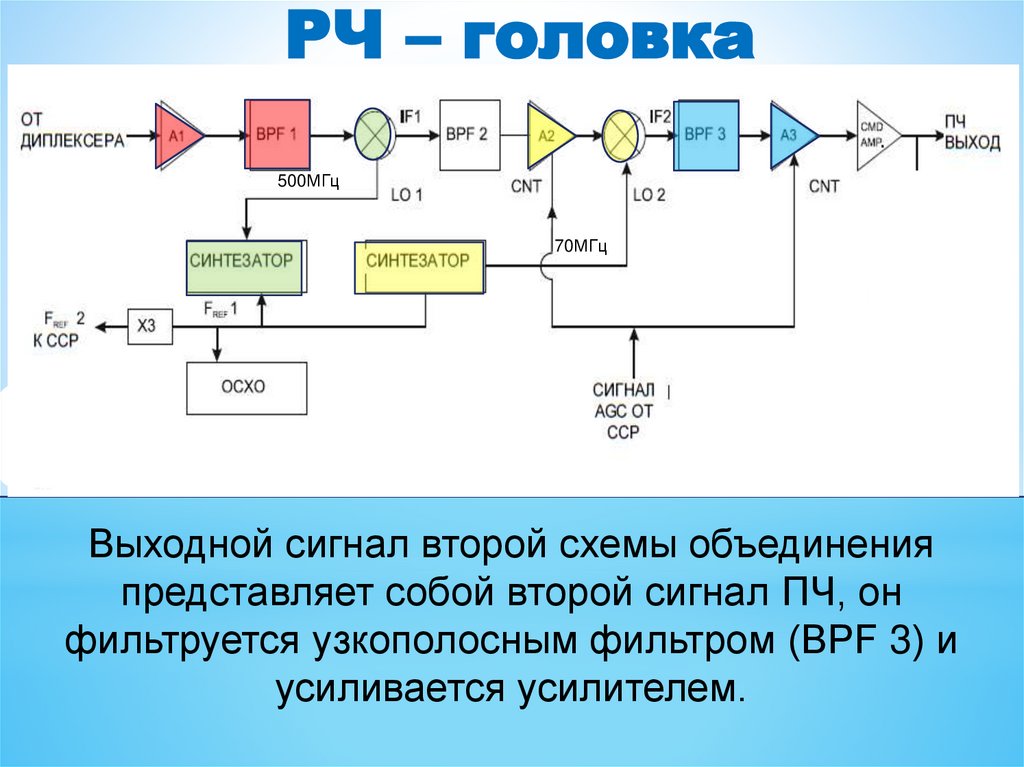

13. РЧ – головка

500МГц
70МГц
Выходной сигнал второй схемы объединения
представляет собой второй сигнал ПЧ, он
фильтруется узкополосным фильтром (BPF 3) и
усиливается усилителем.

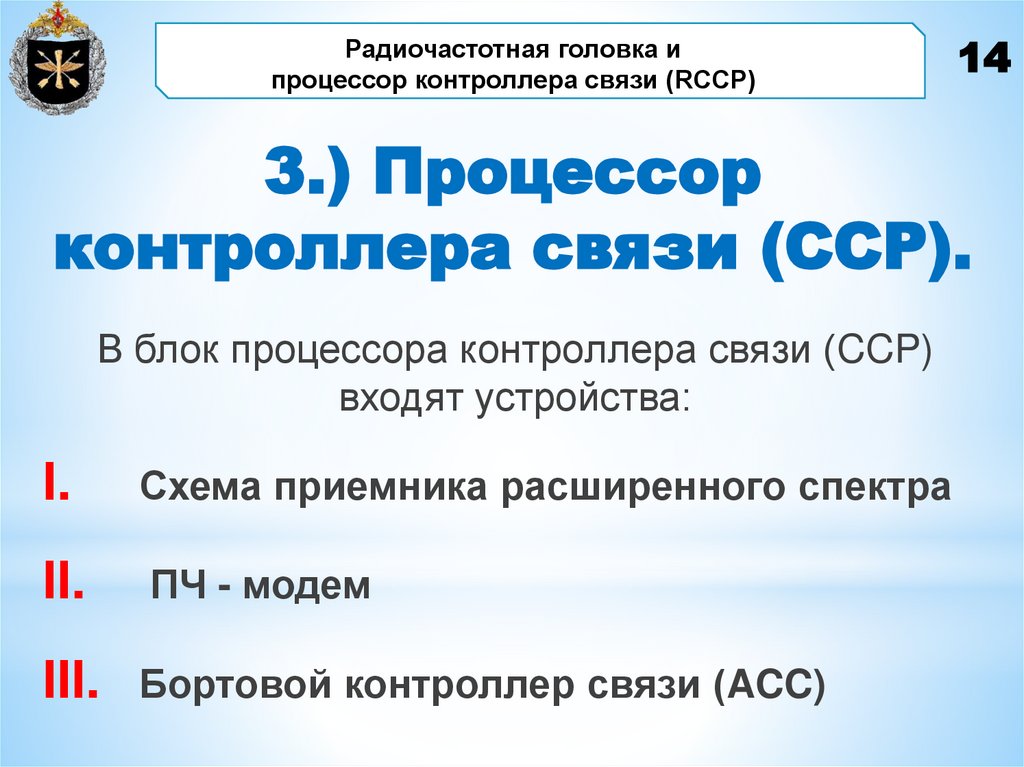

14. 3.) Процессор контроллера связи (ССР).

Радиочастотная головка и
процессор контроллера связи (RCCP)
14
3.) Процессор
контроллера связи (ССР).
В блок процессора контроллера связи (CCP)
входят устройства:
I.
Схема приемника расширенного спектра
II.
ПЧ - модем
III.
Бортовой контроллер связи (ACC)

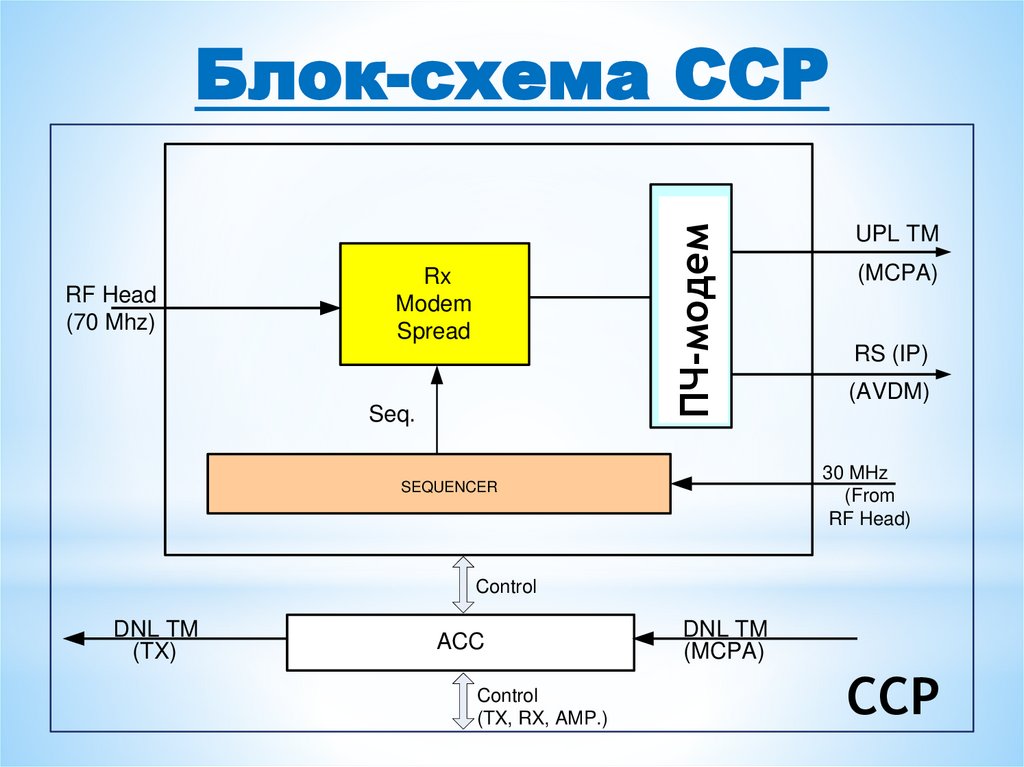

15. Блок-схема CCP

RF Head
(70 Mhz)
ПЧ-модем
Блок-схема CCP
Rx
Modem
Spread
De
Mux
Seq.
UPL TM
(MCPA)
RS (IP)
(AVDM)
30 MHz
(From
RF Head)
SEQUENCER
Control
DNL TM
(TX)
ACC
Control
(TX, RX, AMP.)
DNL TM
(MCPA)
ССР

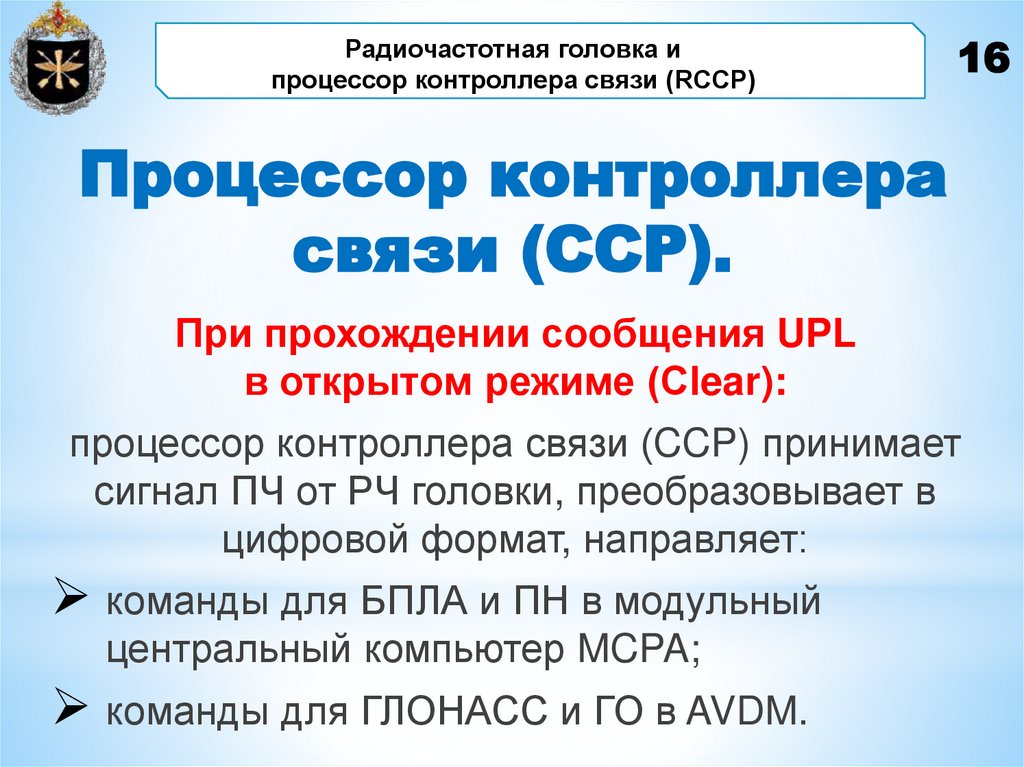

16. Процессор контроллера связи (ССР).

Радиочастотная головка и
процессор контроллера связи (RCCP)
16
Процессор контроллера
связи (ССР).
При прохождении сообщения UPL
в открытом режиме (Сlear):
процессор контроллера связи (CCP) принимает
сигнал ПЧ от РЧ головки, преобразовывает в
цифровой формат, направляет:
команды для БПЛА и ПН в модульный
центральный компьютер MCPA;
команды для ГЛОНАСС и ГО в AVDM.

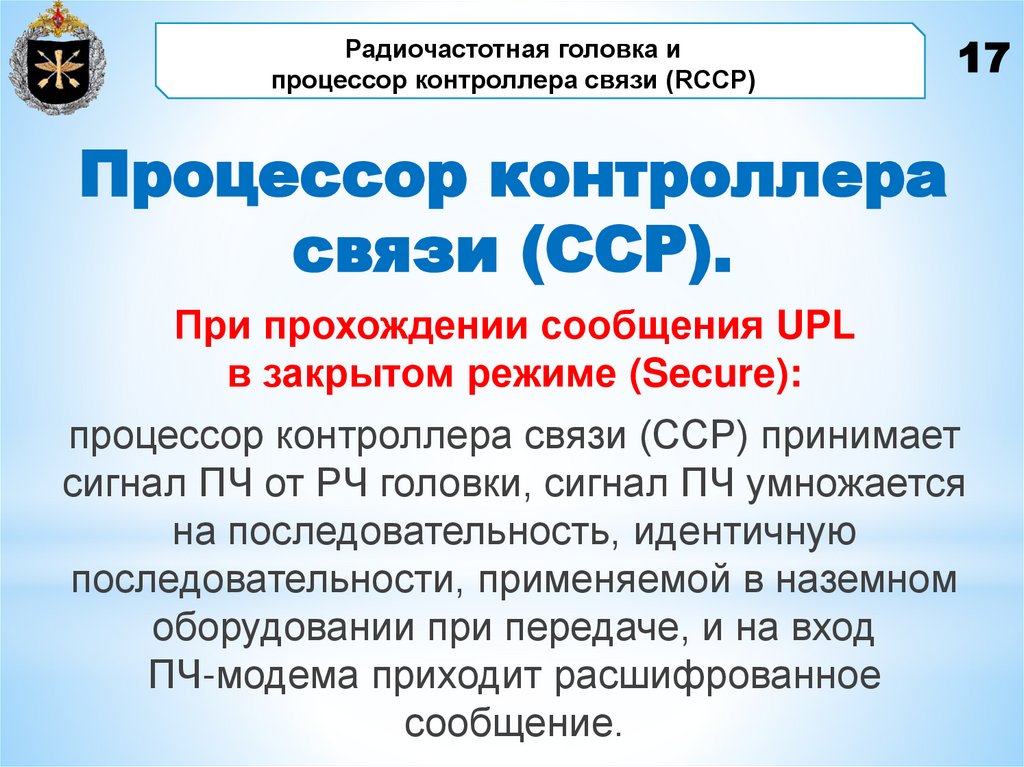

17. Процессор контроллера связи (ССР).

Радиочастотная головка и
процессор контроллера связи (RCCP)
17
Процессор контроллера
связи (ССР).
При прохождении сообщения UPL
в закрытом режиме (Secure):
процессор контроллера связи (CCP) принимает
сигнал ПЧ от РЧ головки, сигнал ПЧ умножается
на последовательность, идентичную
последовательности, применяемой в наземном
оборудовании при передаче, и на вход
ПЧ-модема приходит расшифрованное
сообщение.

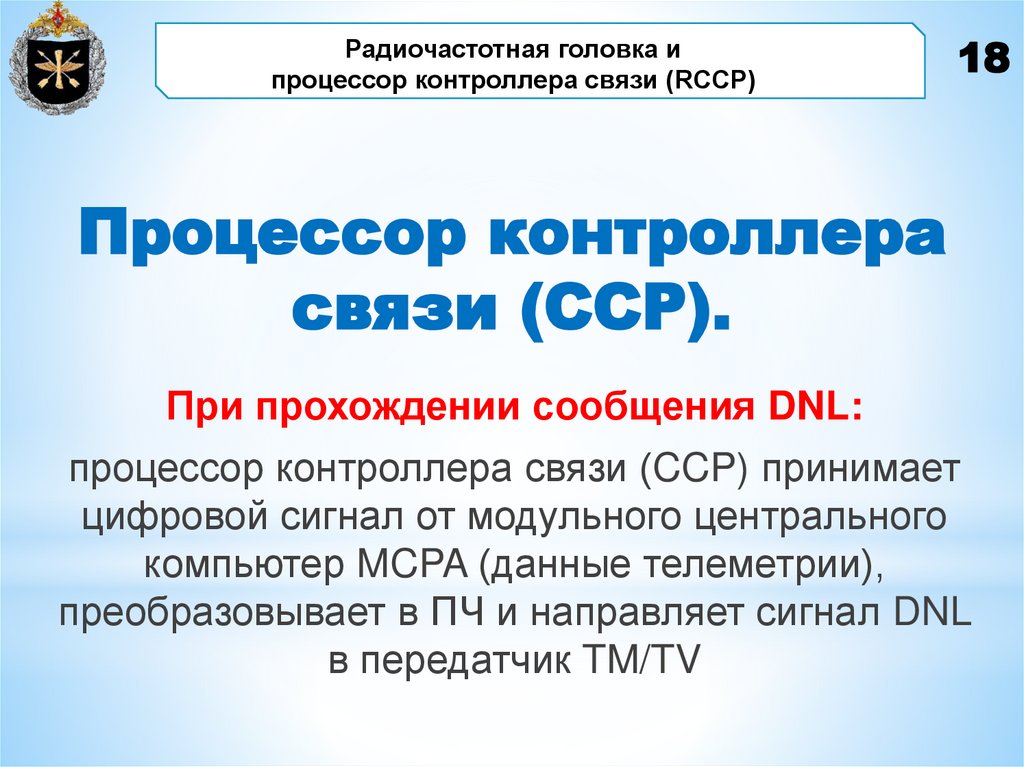

18. Процессор контроллера связи (ССР).

Радиочастотная головка и
процессор контроллера связи (RCCP)
18
Процессор контроллера
связи (ССР).
При прохождении сообщения DNL:
процессор контроллера связи (CCP) принимает
цифровой сигнал от модульного центрального
компьютер MCPA (данные телеметрии),
преобразовывает в ПЧ и направляет сигнал DNL
в передатчик TM/TV

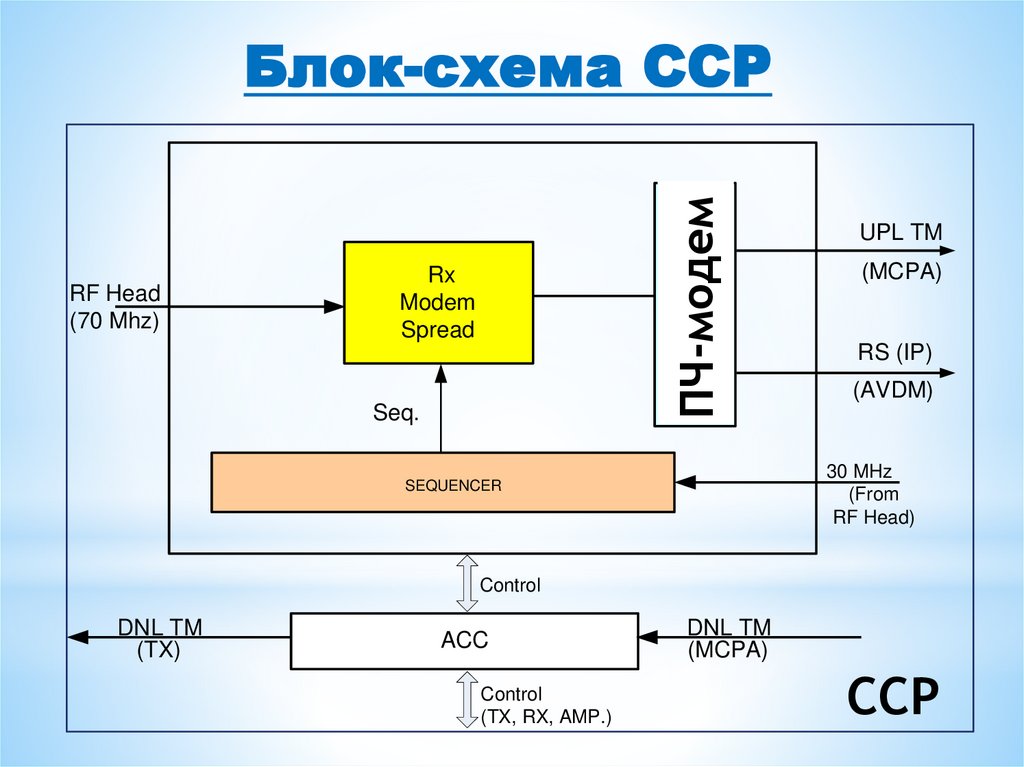

19. Блок-схема CCP

RF Head
(70 Mhz)
ПЧ-модем
Блок-схема CCP
Rx
Modem
Spread
De
Mux
Seq.
UPL TM
(MCPA)
RS (IP)
(AVDM)
30 MHz
(From
RF Head)
SEQUENCER
Control
DNL TM
(TX)
ACC
Control
(TX, RX, AMP.)
DNL TM
(MCPA)
ССР

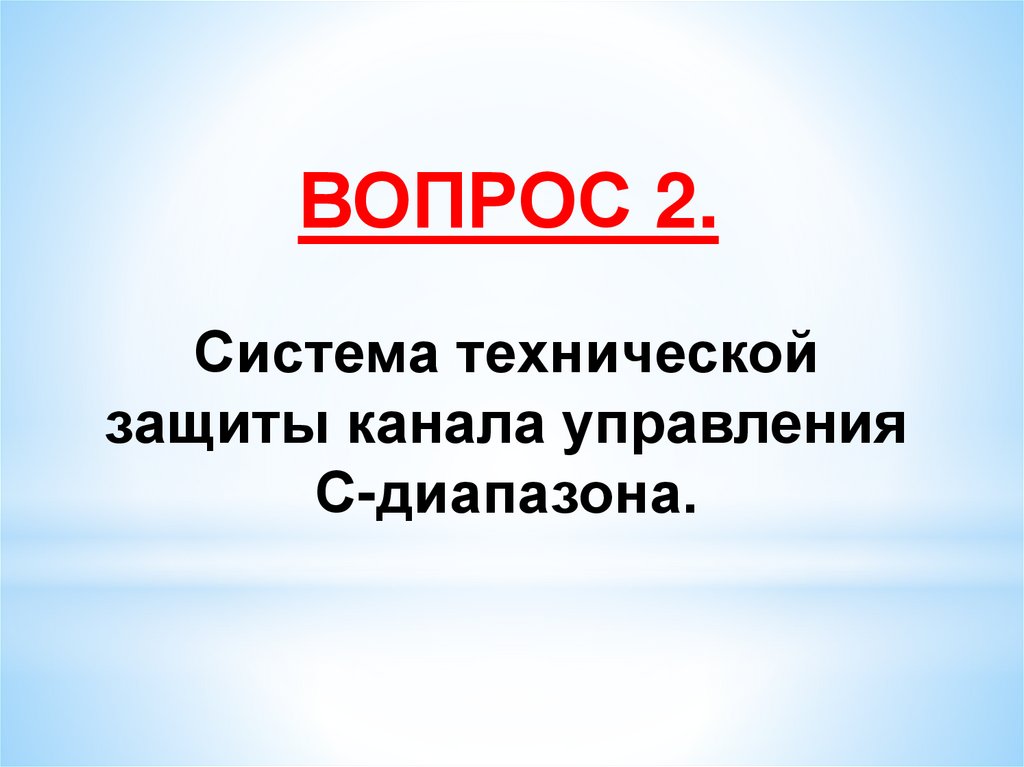

20.

ВОПРОС 2.
Система технической
защиты канала управления
С-диапазона.

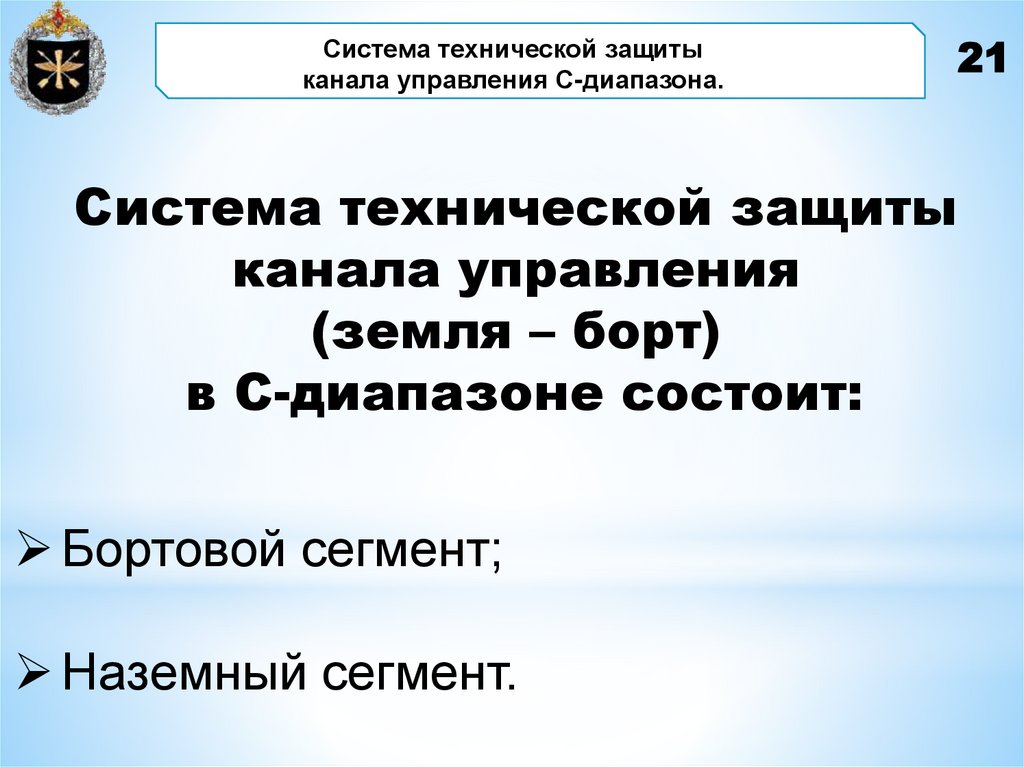

21.

Система технической защиты
канала управления С-диапазона.
21
Система технической защиты
канала управления
(земля – борт)
в С-диапазоне состоит:
Бортовой сегмент;
Наземный сегмент.

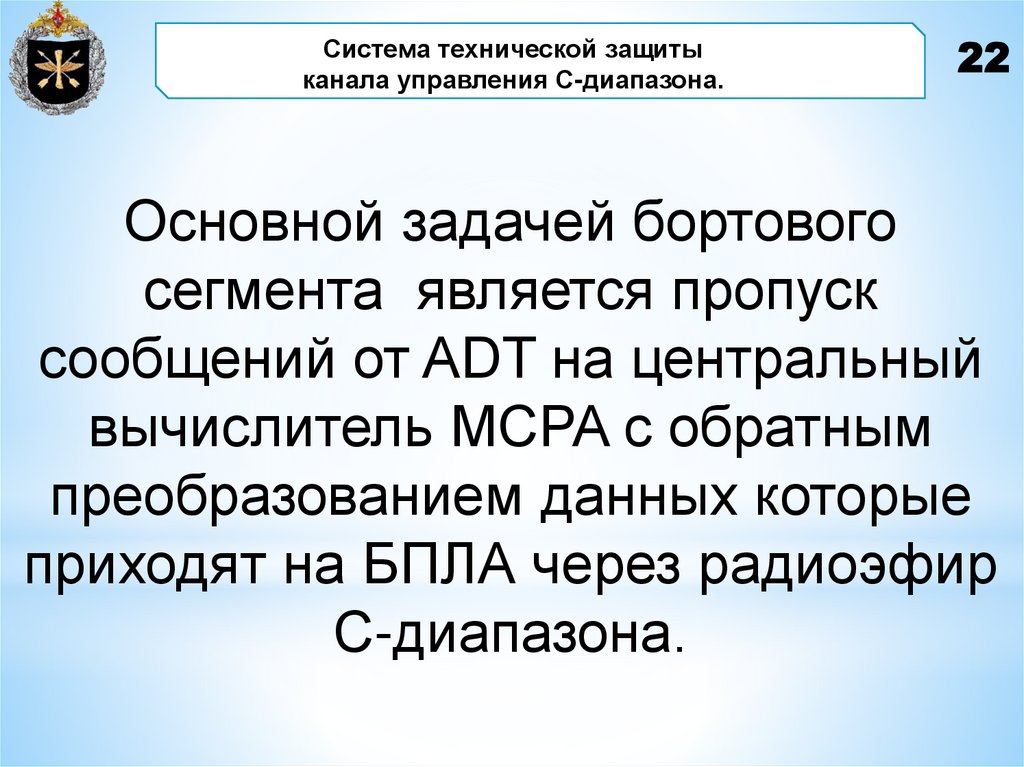

22.

Система технической защиты
канала управления С-диапазона.
22
Основной задачей бортового
сегмента является пропуск
сообщений от ADT на центральный
вычислитель MCPA с обратным
преобразованием данных которые
приходят на БПЛА через радиоэфир
С-диапазона.

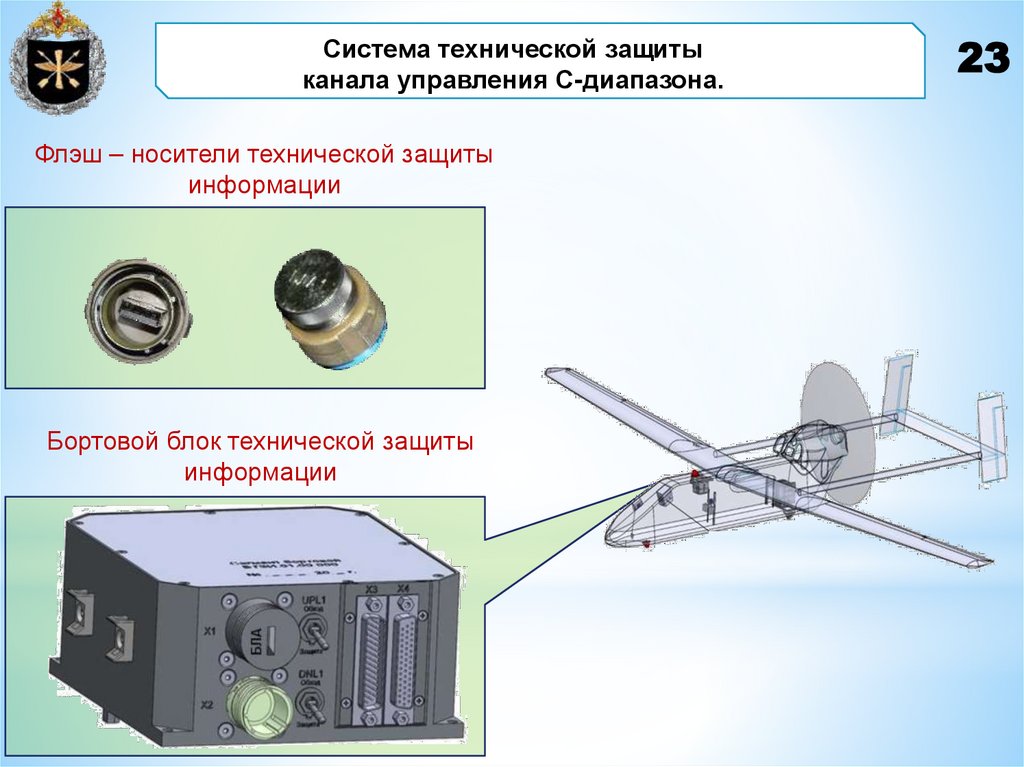

23.

Система технической защиты
канала управления С-диапазона.
Флэш – носители технической защиты
информации
Бортовой блок технической защиты
информации
23

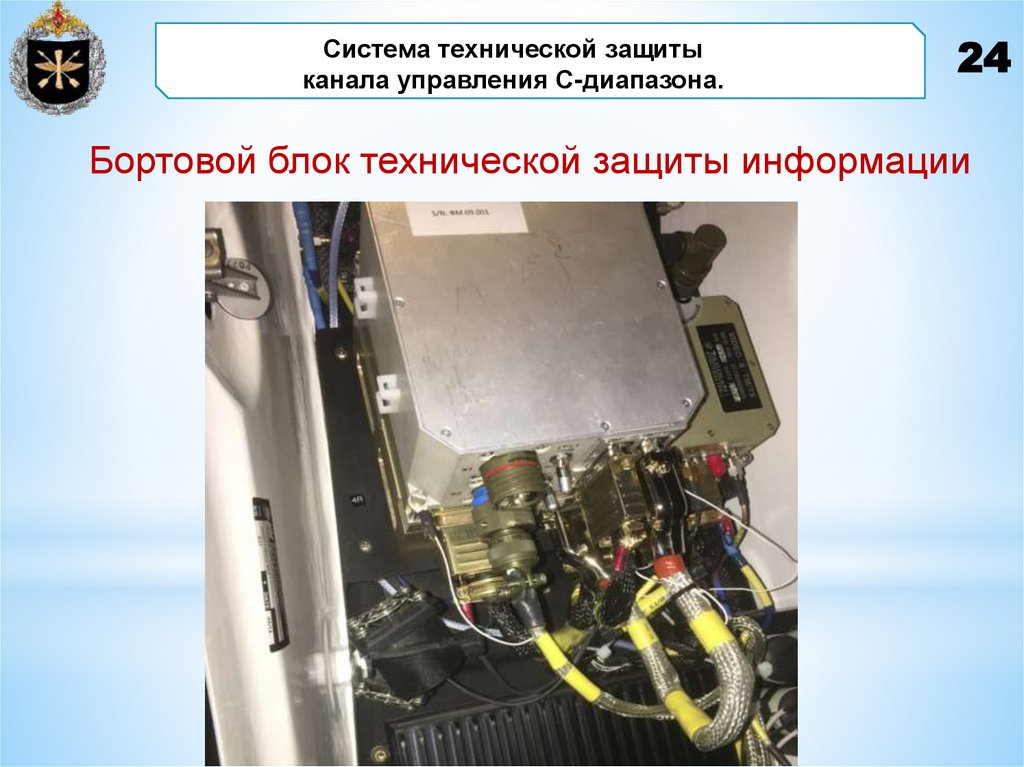

24.

Система технической защиты
канала управления С-диапазона.
24
Бортовой блок технической защиты информации

25.

ВОПРОС 3.
Эксплуатация и работа
системы технической
защиты канала управления
С-диапазона.

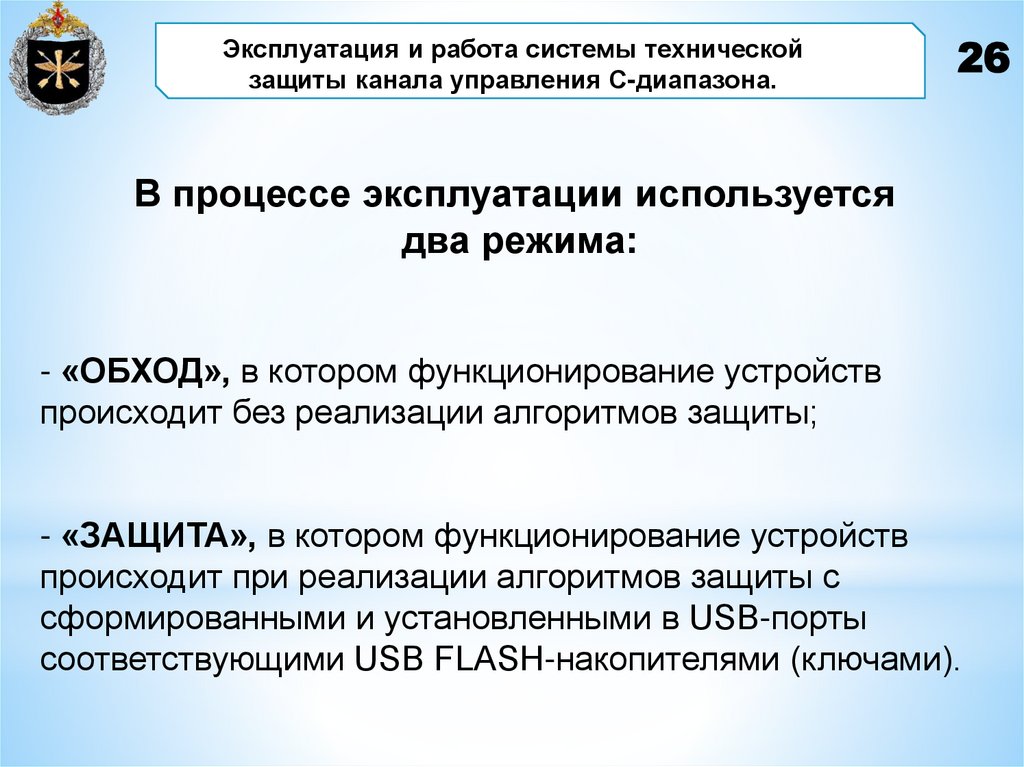

26.

Эксплуатация и работа системы технической
защиты канала управления С-диапазона.
26
В процессе эксплуатации используется
два режима:
- «ОБХОД», в котором функционирование устройств
происходит без реализации алгоритмов защиты;
- «ЗАЩИТА», в котором функционирование устройств
происходит при реализации алгоритмов защиты с
сформированными и установленными в USB-порты
соответствующими USB FLASH-накопителями (ключами).

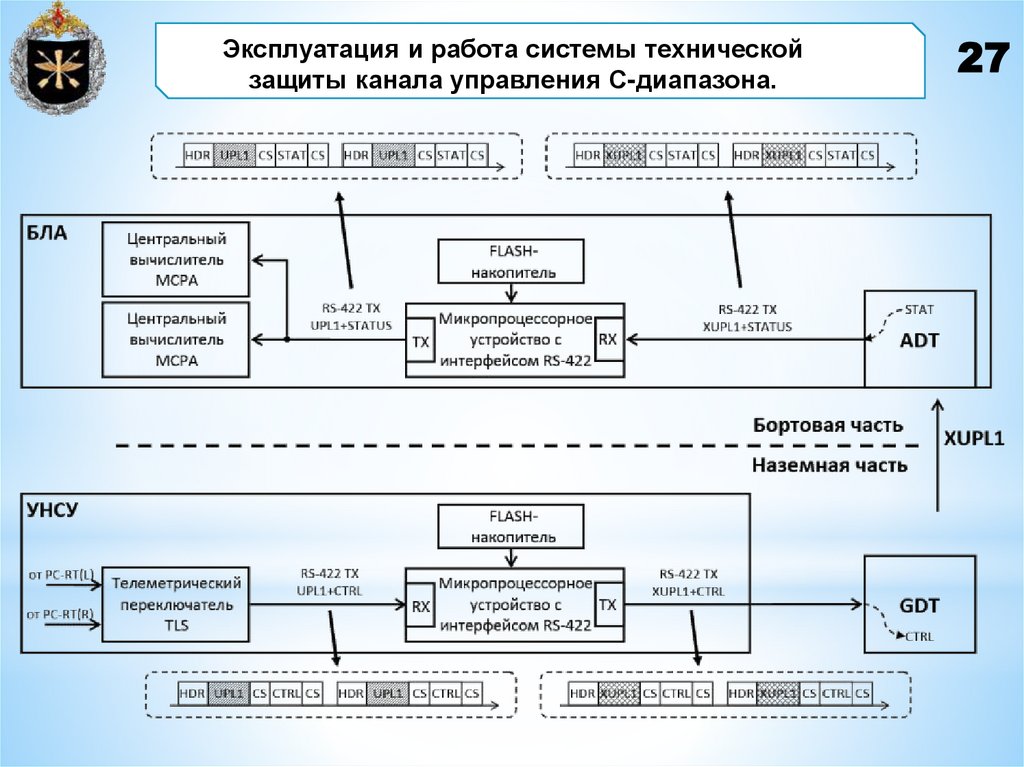

27.

Эксплуатация и работа системы технической
защиты канала управления С-диапазона.
27

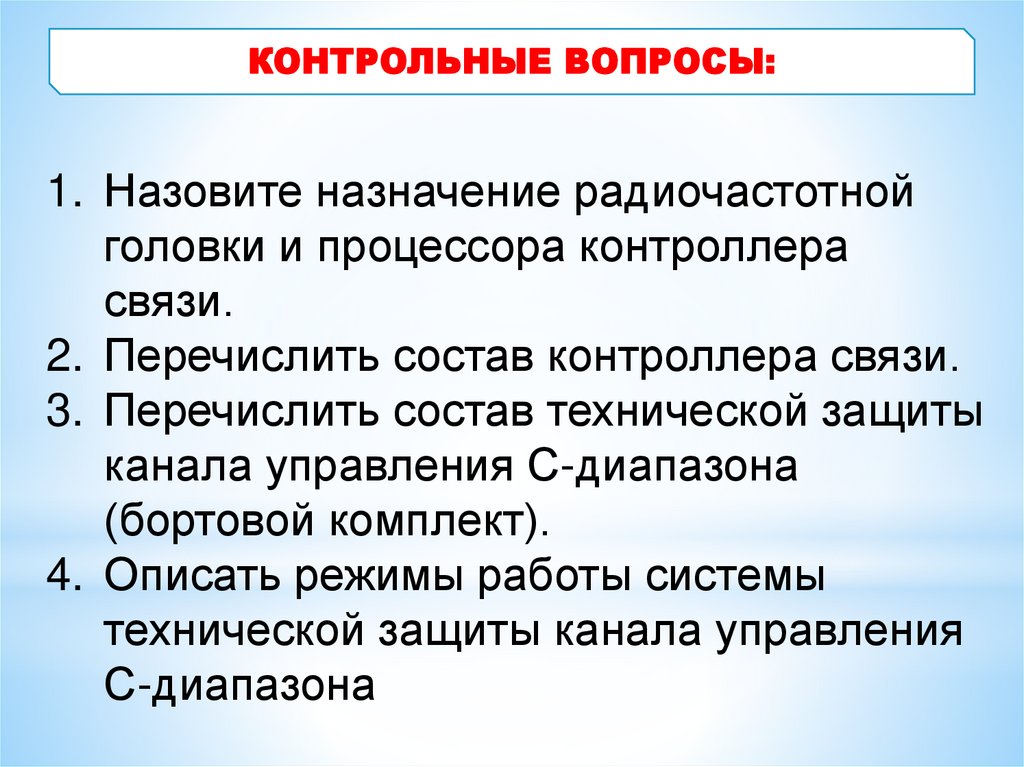

28. КОНТРОЛЬНЫЕ ВОПРОСЫ:

1. Назовите назначение радиочастотной
головки и процессора контроллера
связи.
2. Перечислить состав контроллера связи.
3. Перечислить состав технической защиты
канала управления С-диапазона
(бортовой комплект).
4. Описать режимы работы системы
технической защиты канала управления
С-диапазона

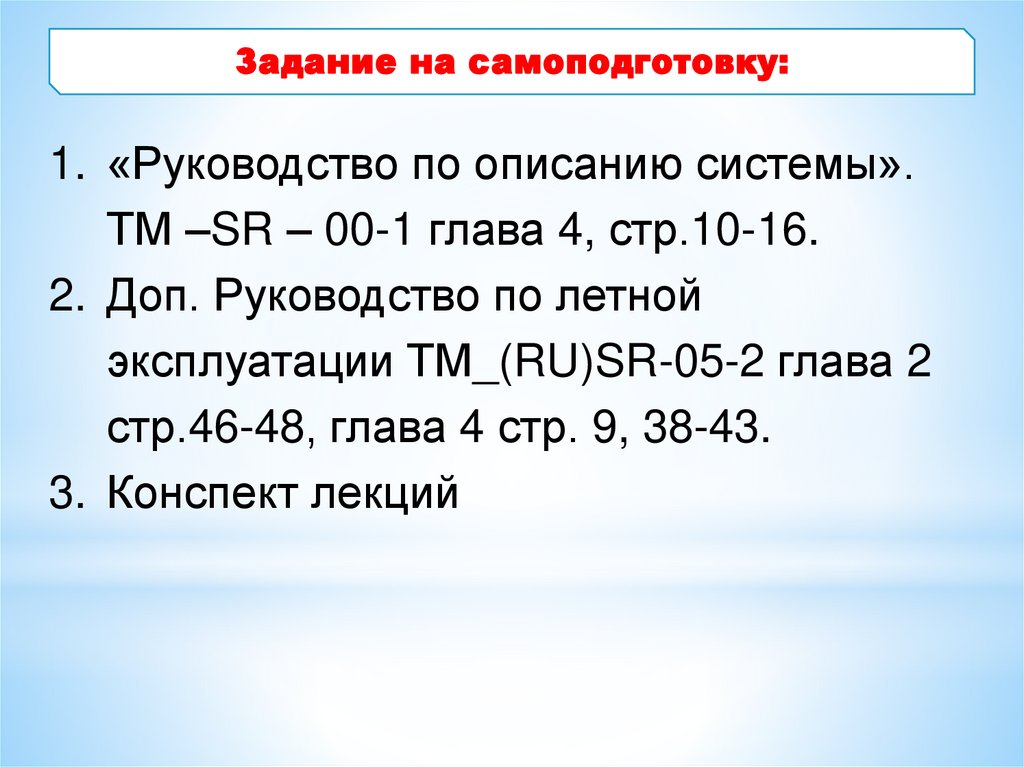

29. Задание на самоподготовку:

1. «Руководство по описанию системы».
ТМ –SR – 00-1 глава 4, стр.10-16.
2. Доп. Руководство по летной
эксплуатации ТМ_(RU)SR-05-2 глава 2
стр.46-48, глава 4 стр. 9, 38-43.
3. Конспект лекций
