Электрическая система

1.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Глава 11
Электрическая
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
система
Cab
Service
1
Exit
1

2.

Backhoe Loaders B 110 – B 115 (tier 3)

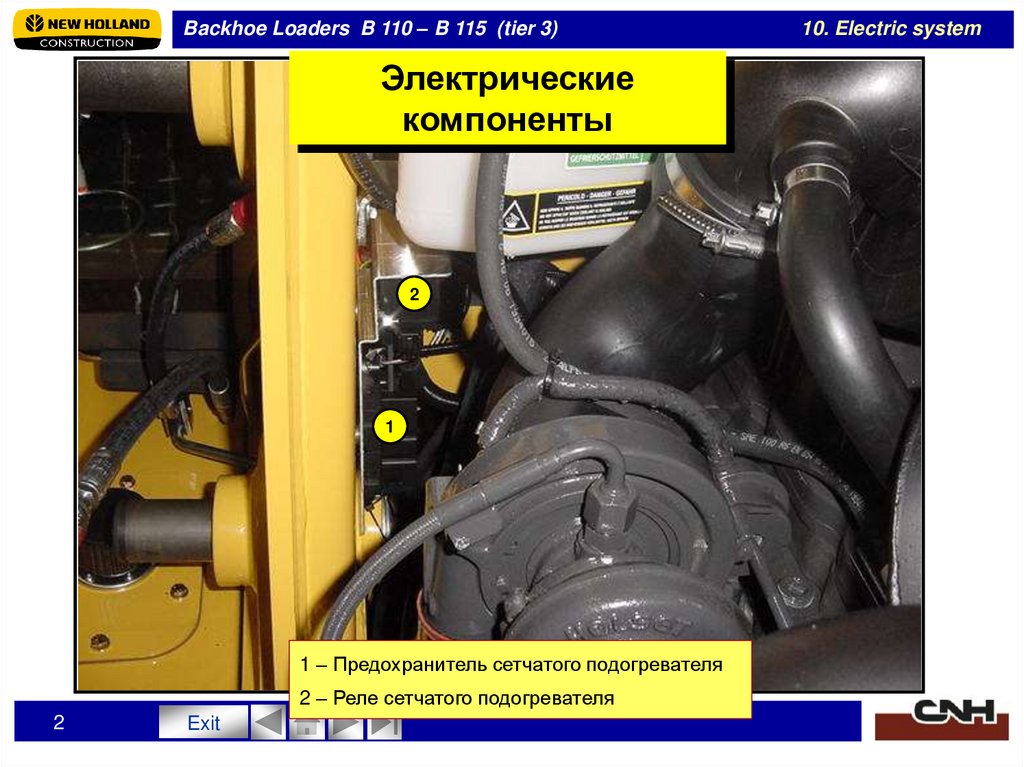

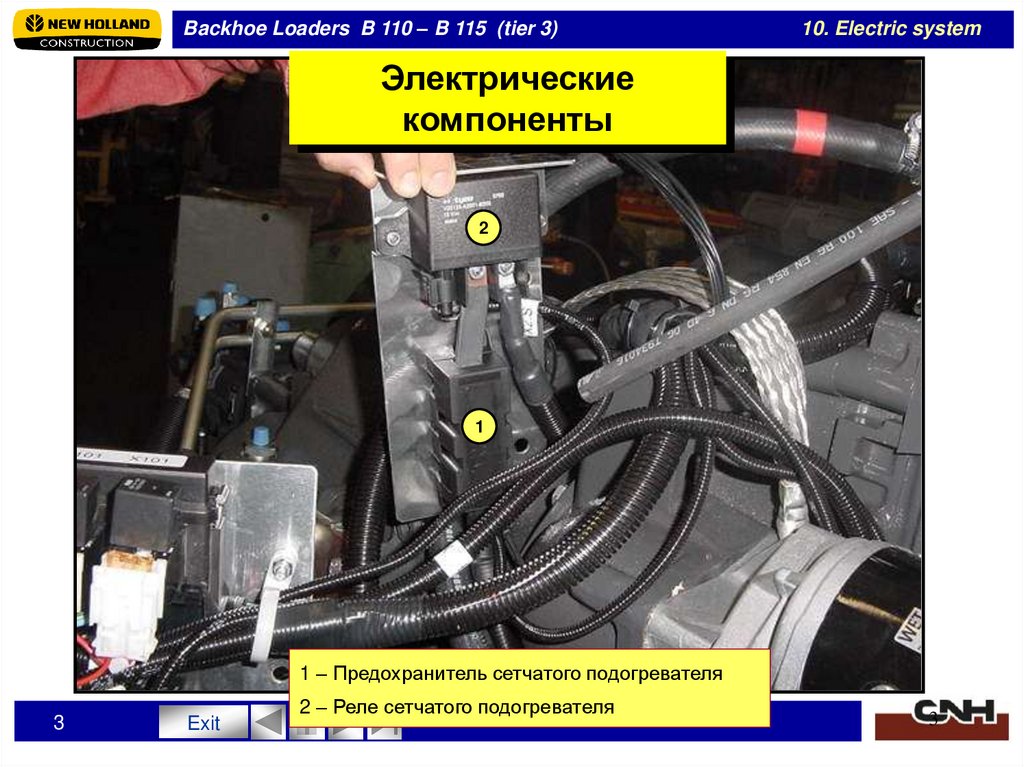

Электрические
компоненты
2
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
1
Cab
Service
1 – Предохранитель сетчатого подогревателя
2 – Реле сетчатого подогревателя
2
Exit
10. Electric system

3.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Электрические
компоненты
2
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
1
Cab
Service
1 – Предохранитель сетчатого подогревателя
3
Exit
2 – Реле сетчатого подогревателя
3

4.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

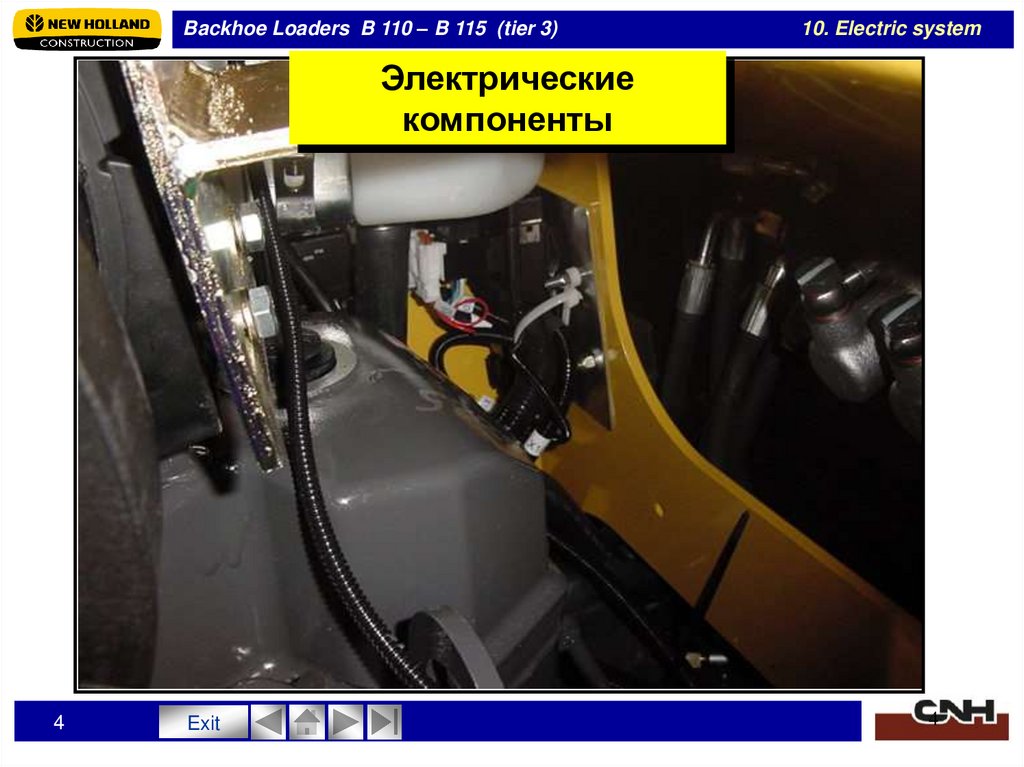

Электрические
компоненты
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
4
Exit
4

5.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Электрические
компоненты
5
3
4

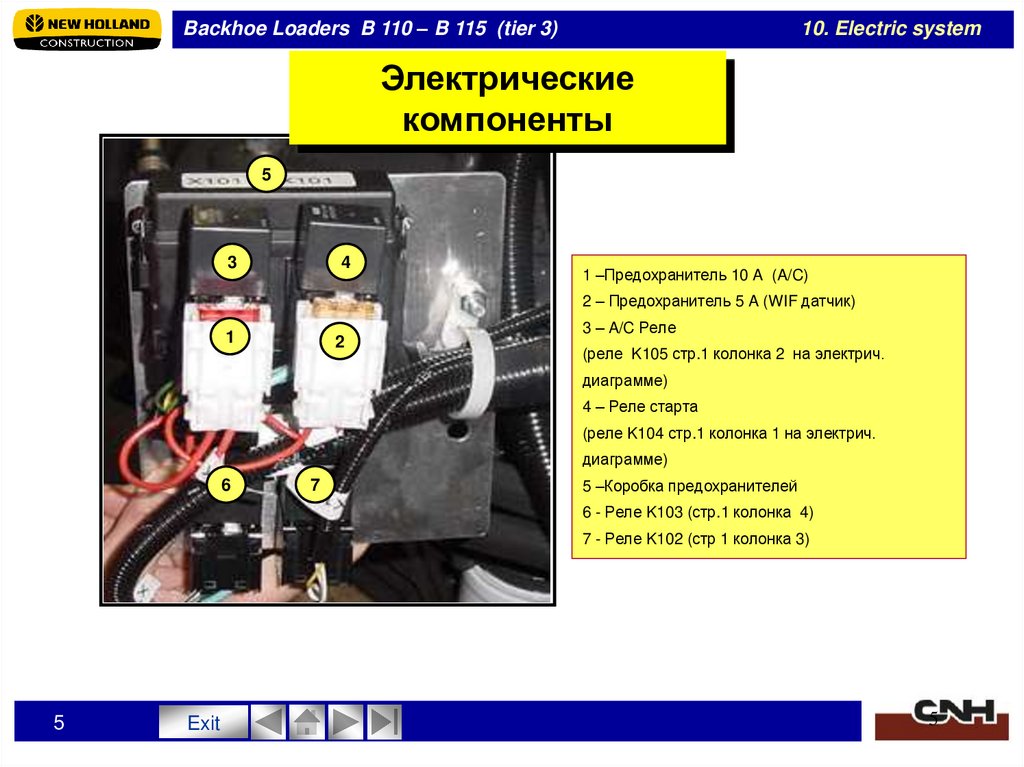

1 –Предохранитель 10 A (A/C)
2 – Предохранитель 5 A (WIF датчик)
1
2
3 – A/C Реле
(реле K105 стр.1 колонка 2 на электрич.
диаграмме)
Overview & Operation
Description
4 – Реле старта
Maintenance &
Loader
Adjustments
Backhoe
(реле K104 стр.1 колонка 1 на электрич.
диаграмме)
Cab
6
Service
7
5 –Коробка предохранителей
6 - Реле K103 (стр.1 колонка 4)
7 - Реле K102 (стр 1 колонка 3)
5
Exit
5

6.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Электрические
компоненты
1
2

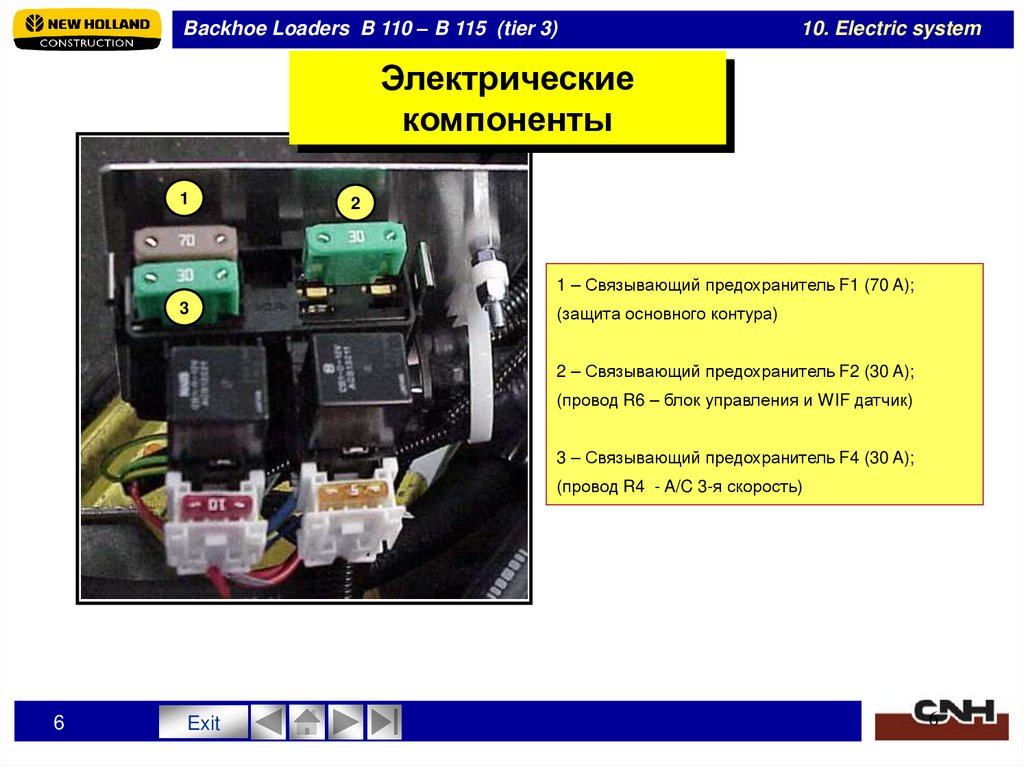

1 – Связывающий предохранитель F1 (70 A);
3
(защита основного контура)
2 – Связывающий предохранитель F2 (30 A);
Overview & Operation
Description
(провод R6 – блок управления и WIF датчик)
Maintenance &
Loader
Adjustments
Backhoe
3 – Связывающий предохранитель F4 (30 A);
Cab
(провод R4 - A/C 3-я скорость)
Service
6
Exit
6

7.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

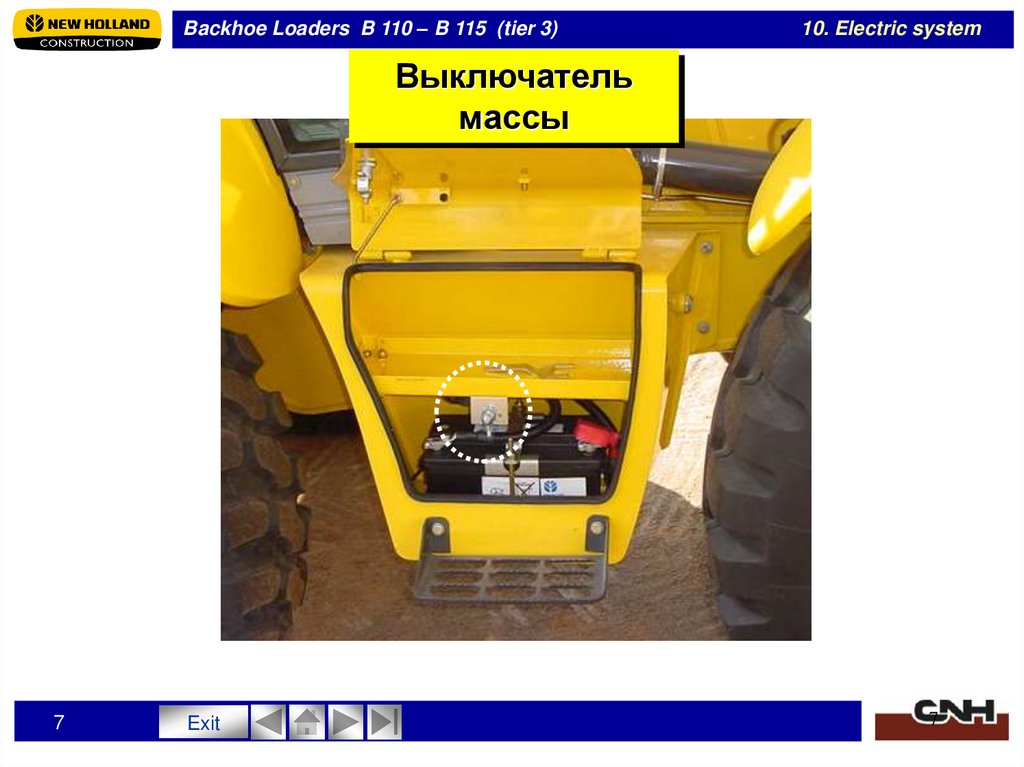

Выключатель
массы
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
7
Exit
7

8.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

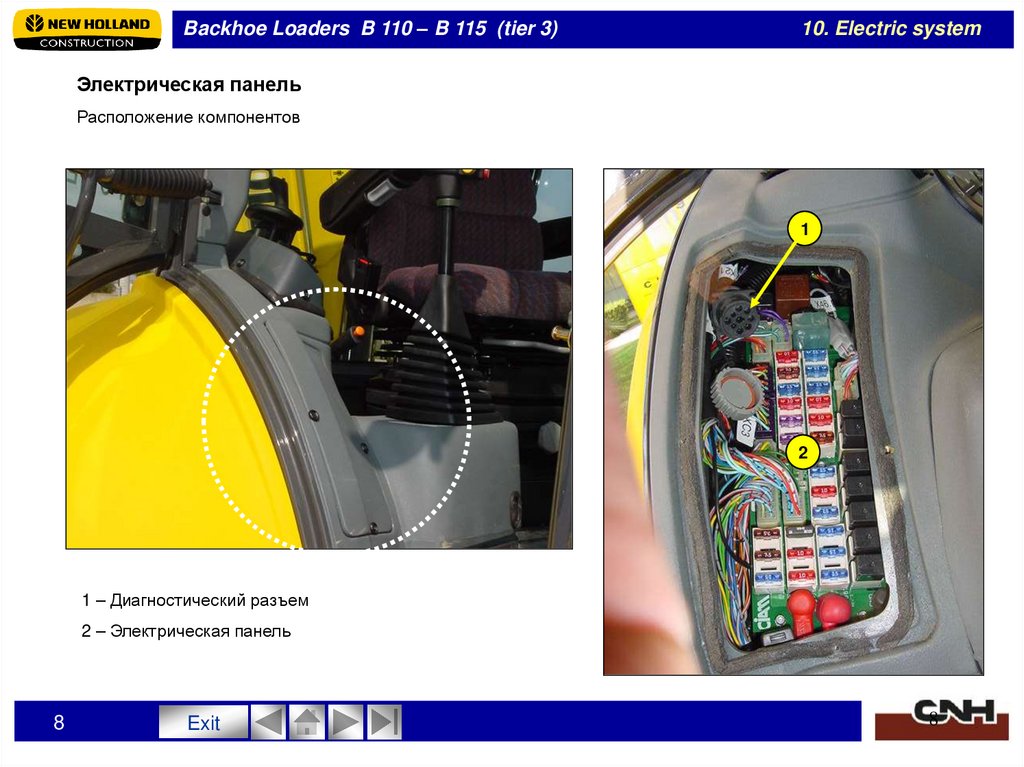

Электрическая панель
Расположение компонентов
1
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
2
Cab
Service
1 – Диагностический разъем
2 – Электрическая панель
8
Exit
8

9.

Backhoe Loaders B 110 – B 115 (tier 3)

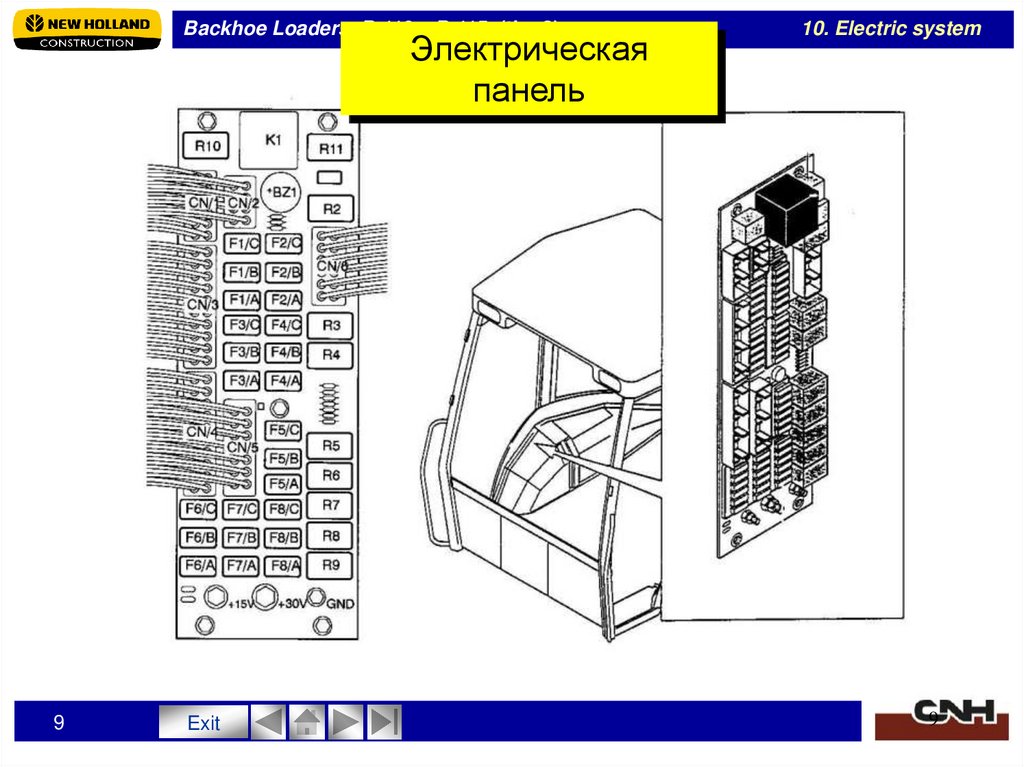

Электрическая
панель
10. Electric system
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
9
Exit
9

10.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

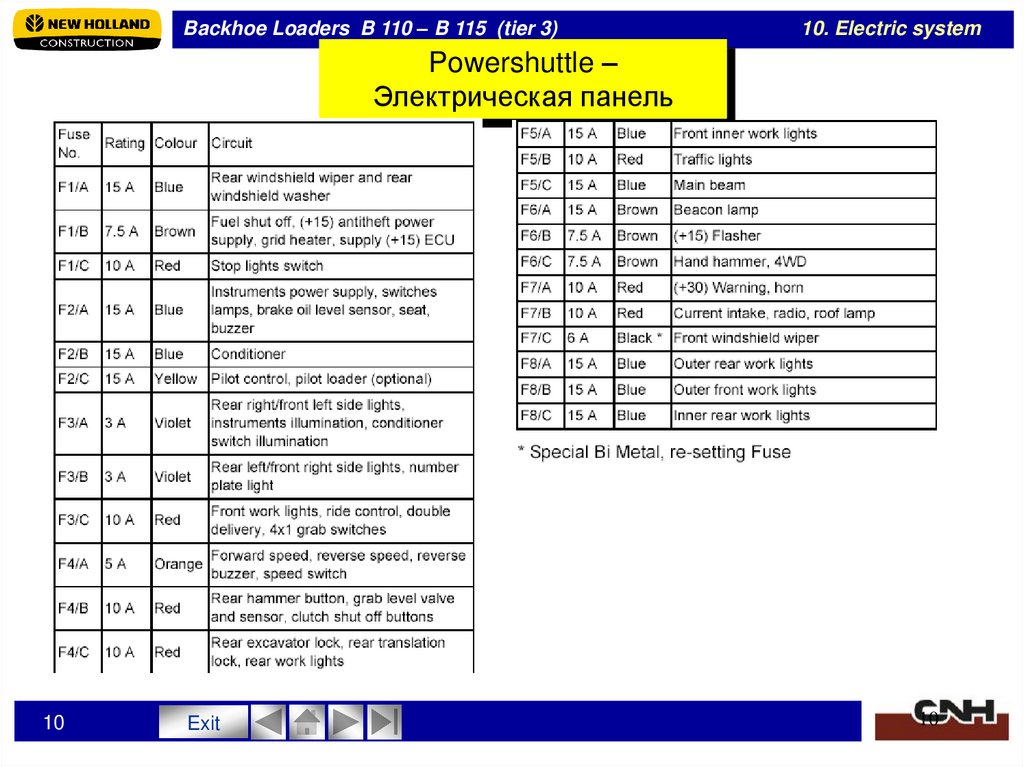

Powershuttle –
Электрическая панель
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
10
Exit
10

11.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

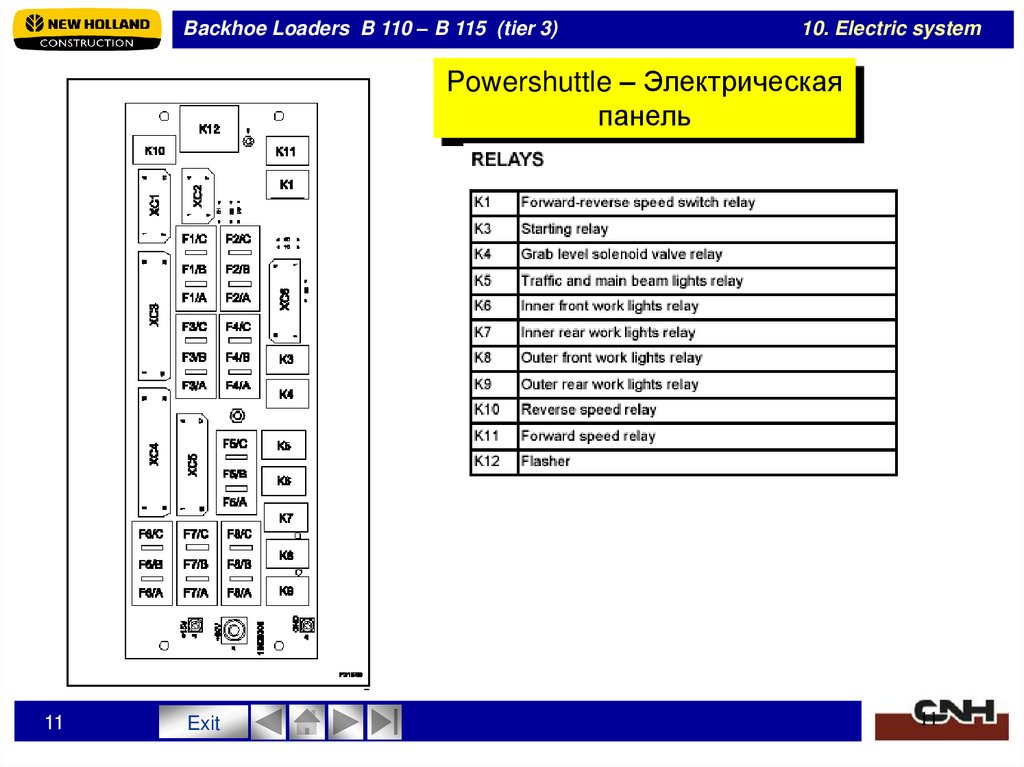

Powershuttle – Электрическая
панель
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
11
Exit
11

12.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

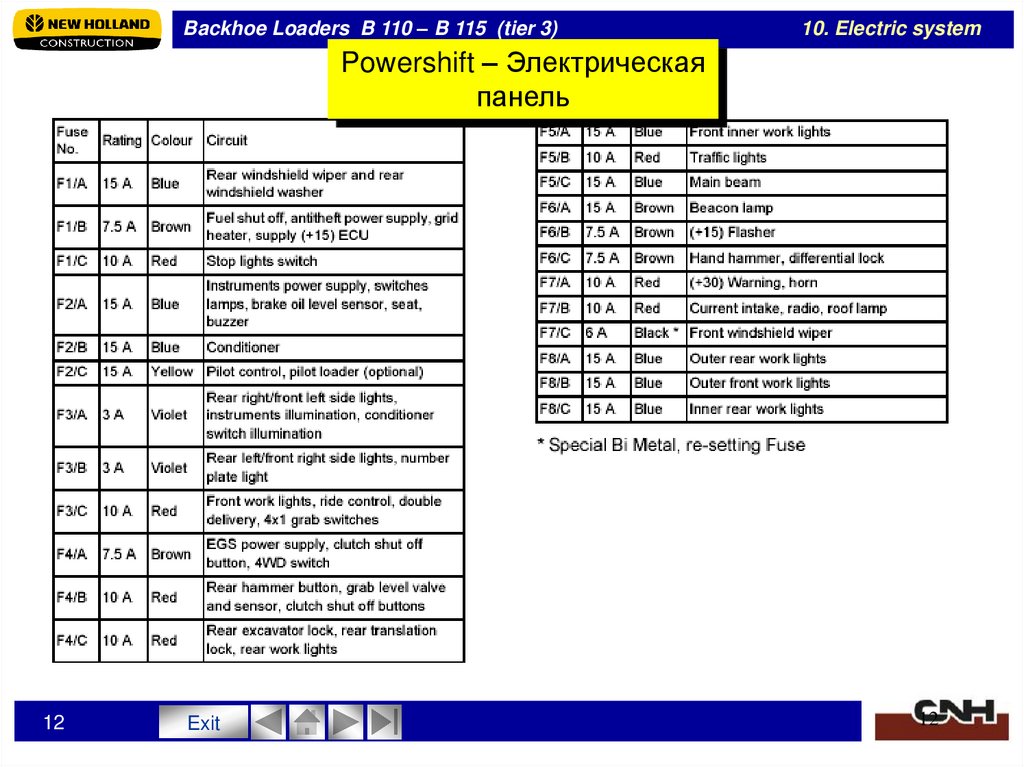

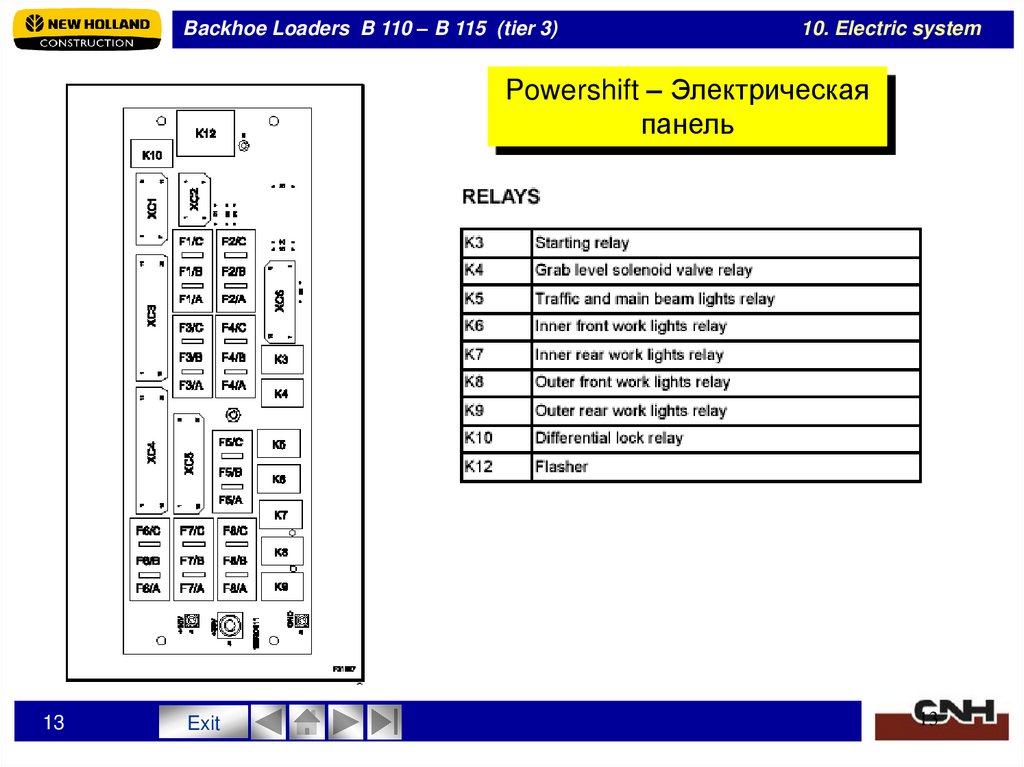

Powershift – Электрическая
панель
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
12
Exit
12

13.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Powershift – Электрическая
панель
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
13
Exit
13

14.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

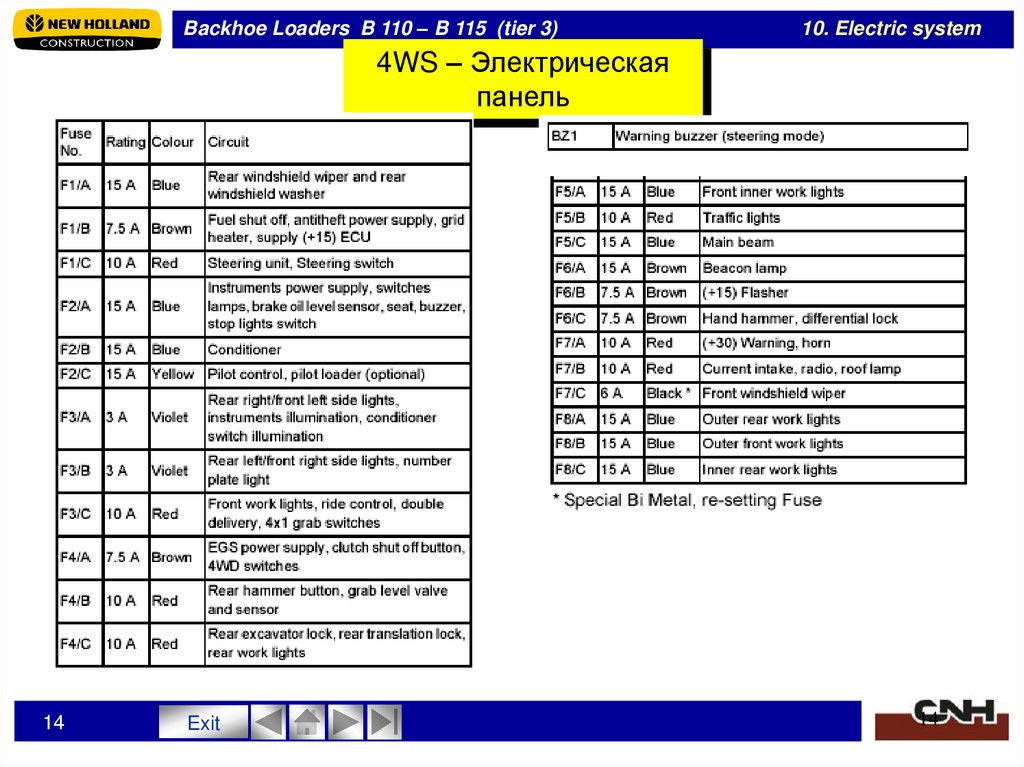

4WS – Электрическая
панель
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
14
Exit
14

15.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

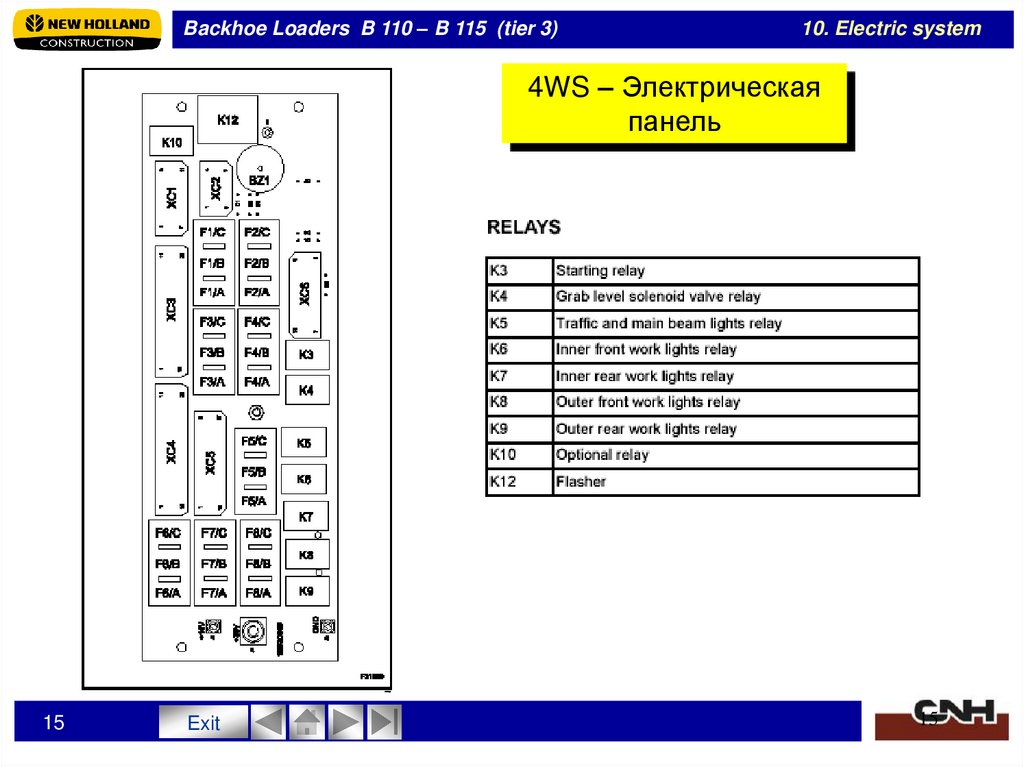

4WS – Электрическая
панель
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
15
Exit
15

16.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

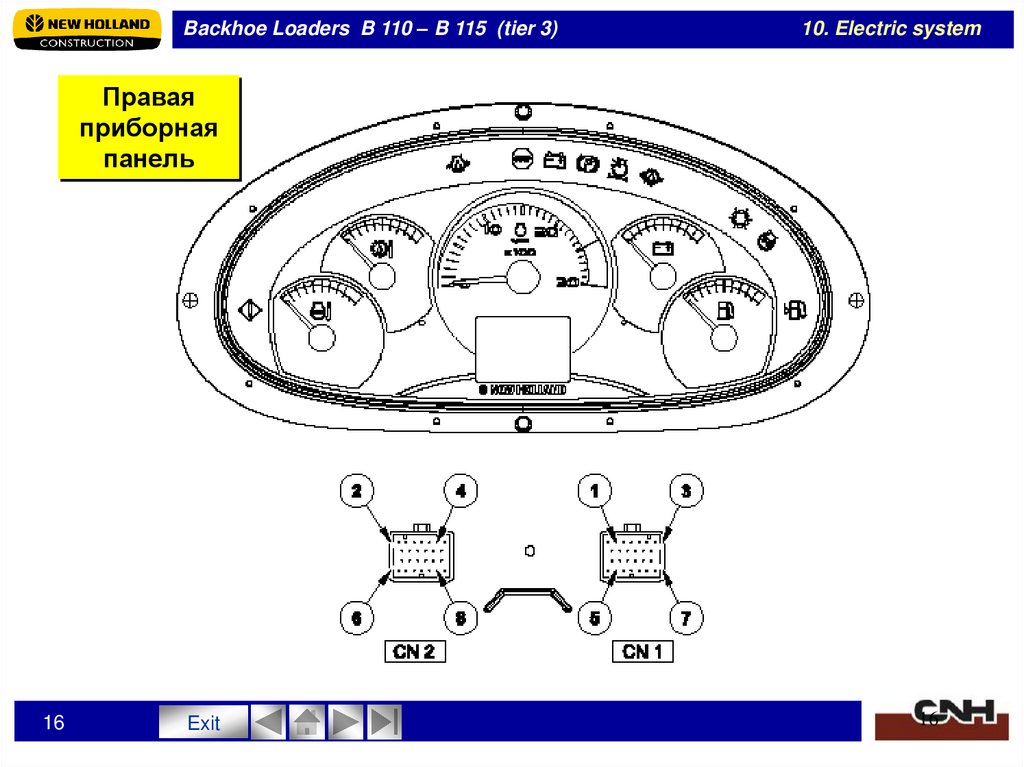

Правая
приборная
панель
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
16
Exit
16

17.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

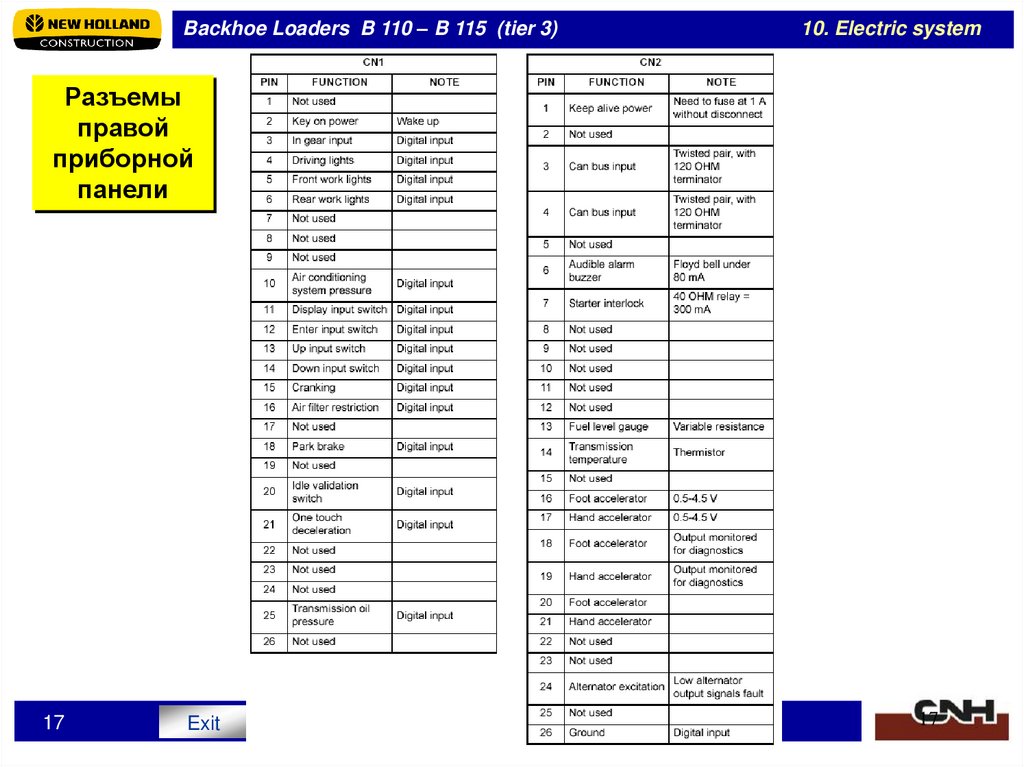

Разъемы
правой
приборной
панели
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
17
Exit
17

18.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

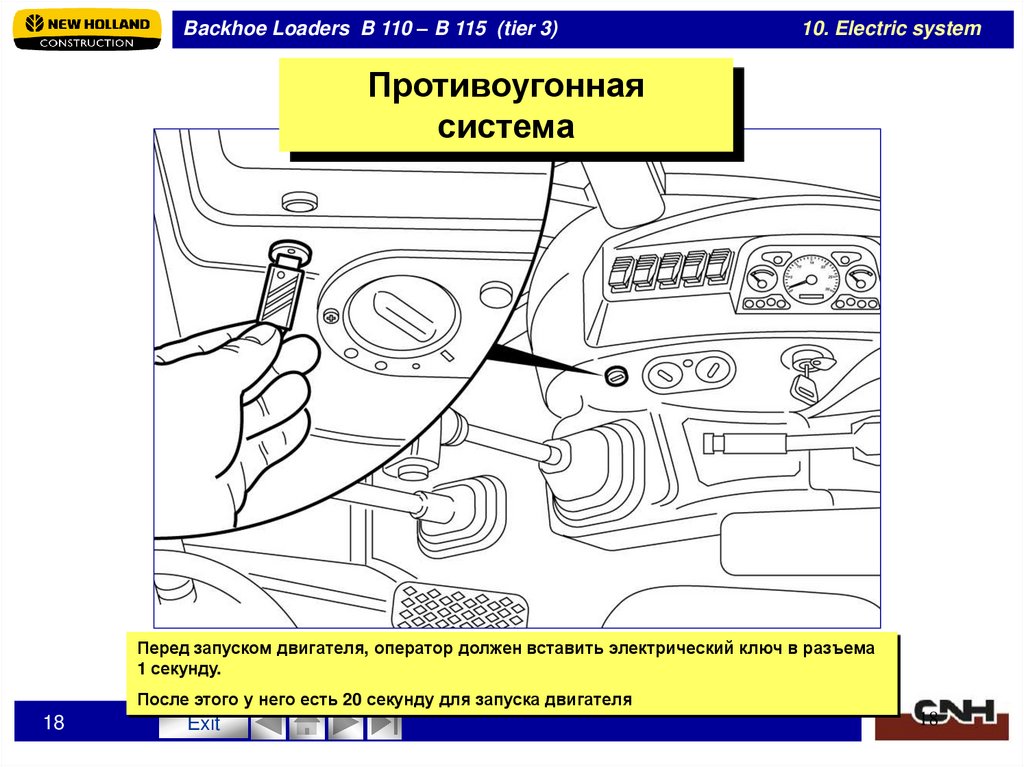

Противоугонная
система
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
Перед запуском двигателя, оператор должен вставить электрический ключ в разъема
1 секунду.
После этого у него есть 20 секунду для запуска двигателя
18
Exit
18

19.

Backhoe Loaders B 110 – B 115 (tier 3)

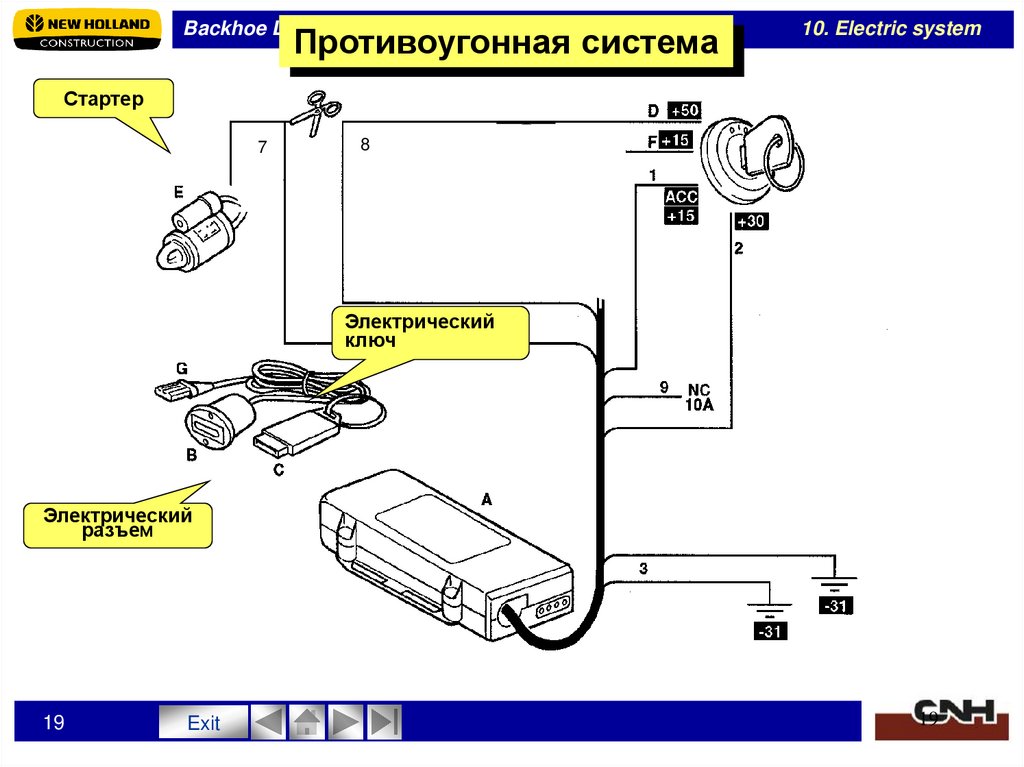

Противоугонная система
10. Electric system
Стартер
7
8
Электрический
ключ
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
Электрический
разъем
19
Exit
19

20.

Backhoe Loaders B 110 – B 115 (tier 3)

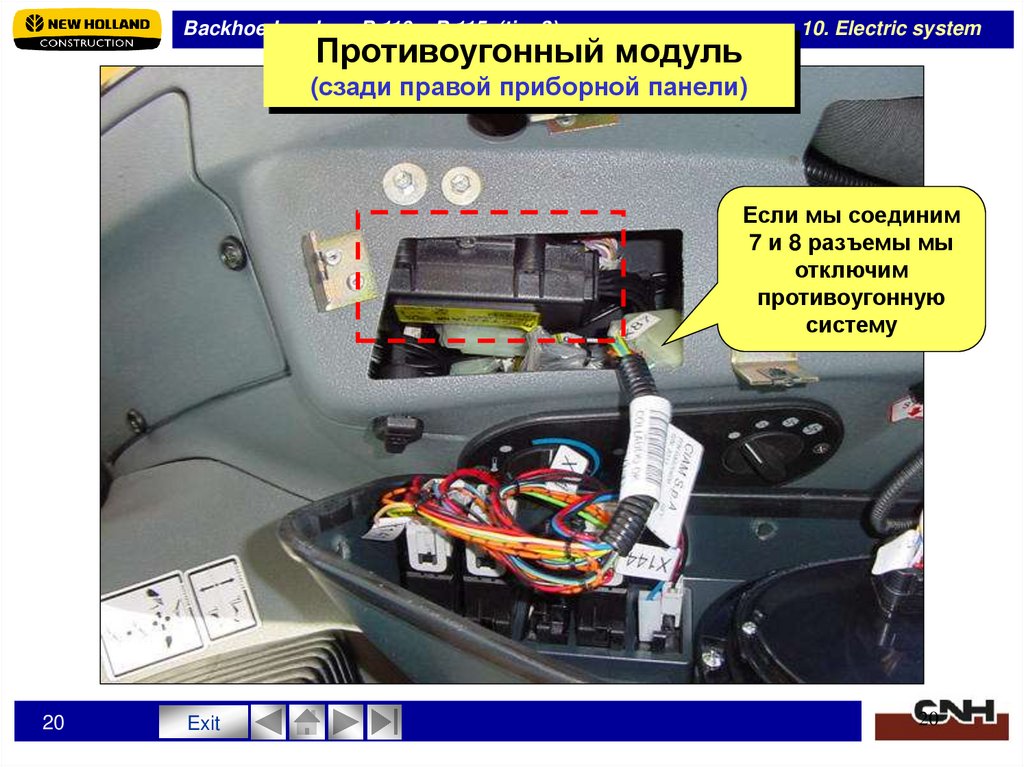

Противоугонный модуль
10. Electric system
(сзади правой приборной панели)
Если мы соединим
7 и 8 разъемы мы
отключим
противоугонную
систему
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
20
Exit
20

21.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

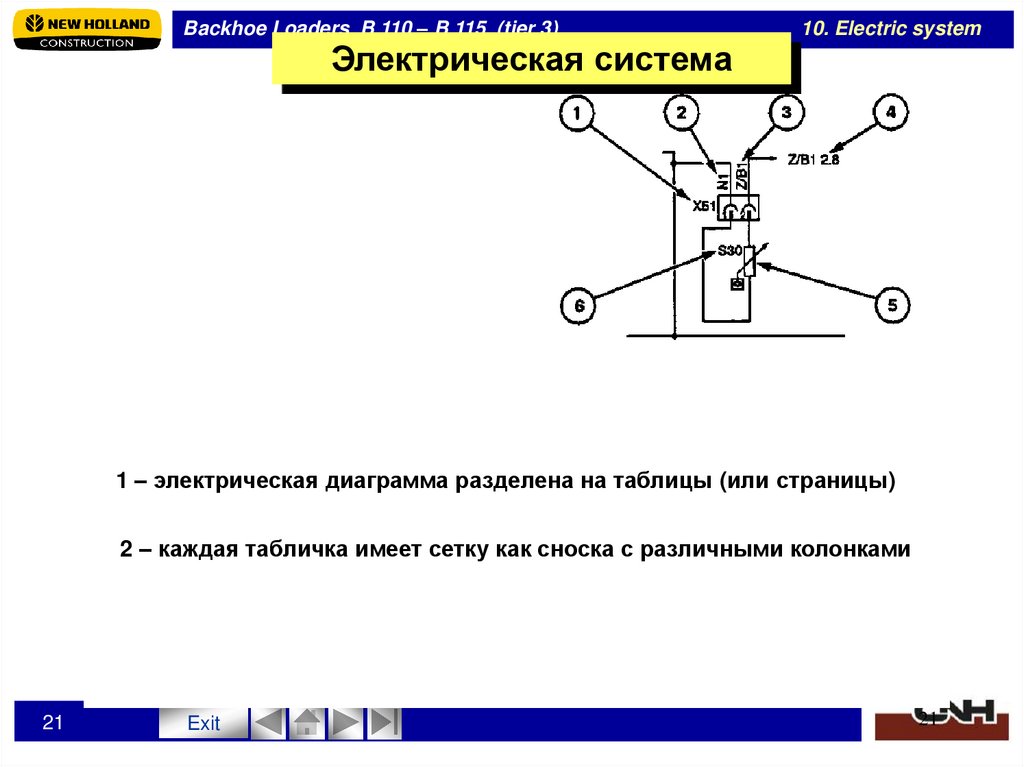

Электрическая система
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
1 – электрическая диаграмма разделена на таблицы (или страницы)
2 – каждая табличка имеет сетку как сноска с различными колонками
21
Exit
21

22.

Backhoe Loaders B 110 – B 115 (tier 3)

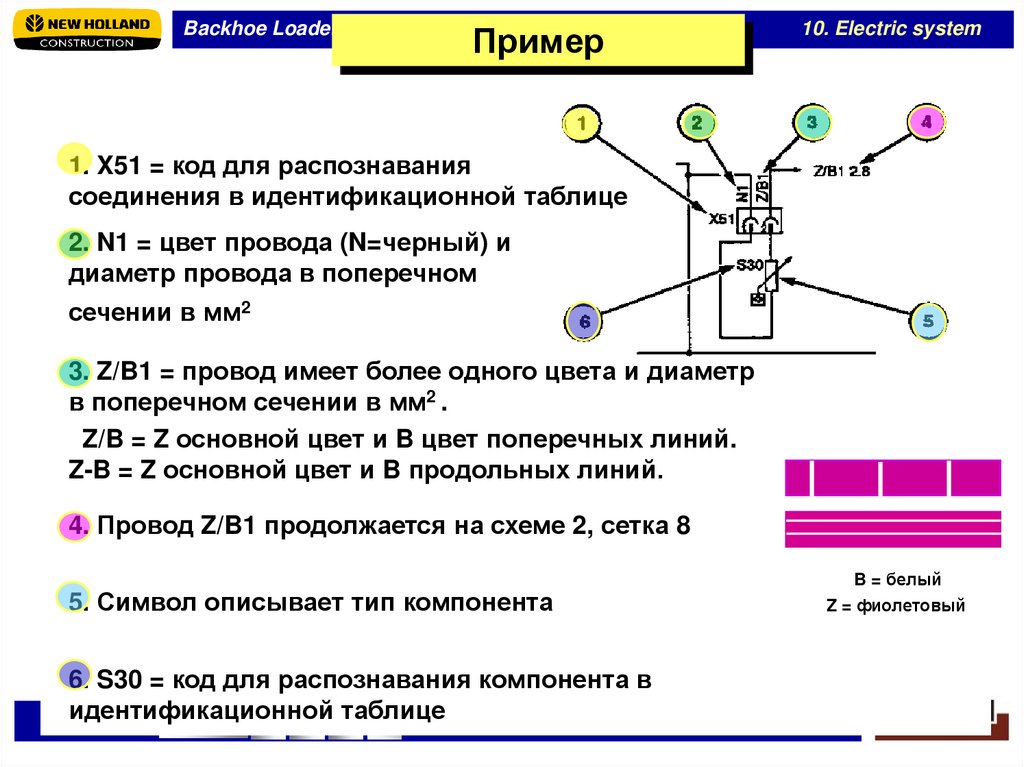

Пример
10. Electric system
1. X51 = код для распознавания
соединения в идентификационной таблице
2. N1 = цвет провода (N=черный) и
диаметр провода в поперечном
сечении в мм2
3. Z/B1 = провод имеет более одного цвета и диаметр
в поперечном
сечении в мм2 .
Loader
Maintenance
&
Adjustments
Backhoe Z/B = Z основной цвет и B цвет поперечных линий.
Cab Z-B = Z основной цвет и B продольных линий.
Overview & Operation
Description
Service
4. Провод Z/B1 продолжается на схеме 2, сетка 8
5. Символ описывает тип компонента
6. S30 = код для распознавания компонента в
идентификационной
таблице
22
Exit
B = белый
Z = фиолетовый
22

23.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

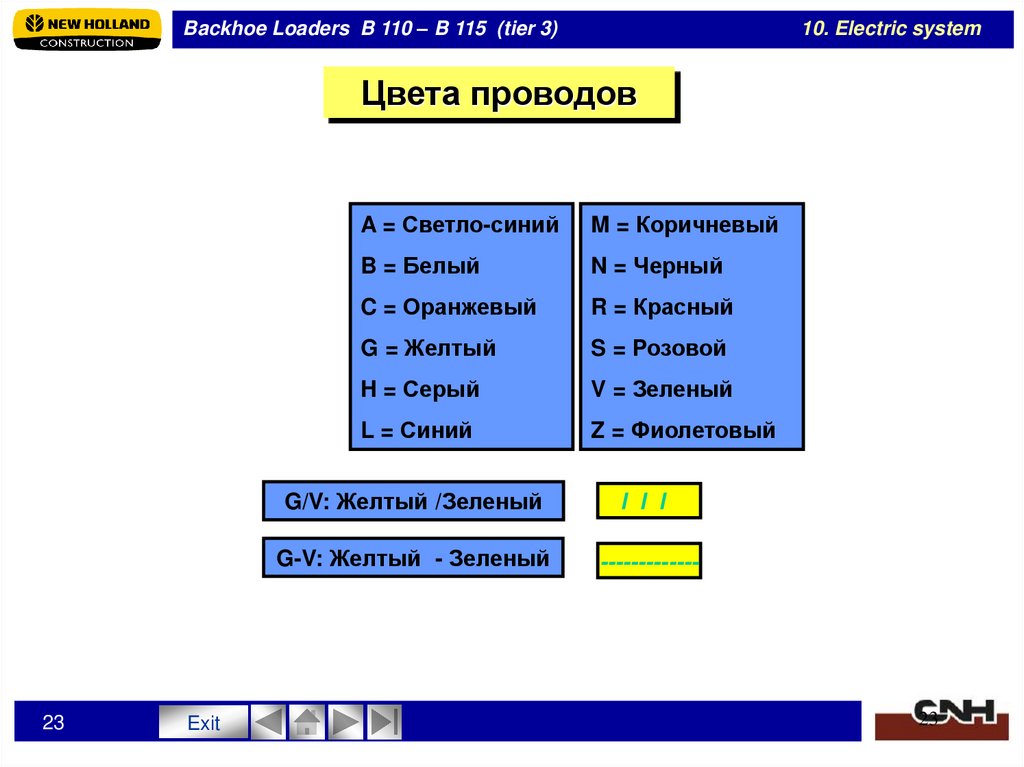

Цвета проводов
A = Светло-синий
M = Коричневый
B = Белый
N = Черный
C = Оранжевый
R = Красный
G = Желтый
S = Розовой
Overview & Operation
Description
H = Серый
V = Зеленый
Maintenance &
Loader
Adjustments
Backhoe
L = Синий
Z = Фиолетовый
Cab
Service
23
Exit
G/V: Желтый /Зеленый
l l l
G-V: Желтый - Зеленый
-------------
23

24.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

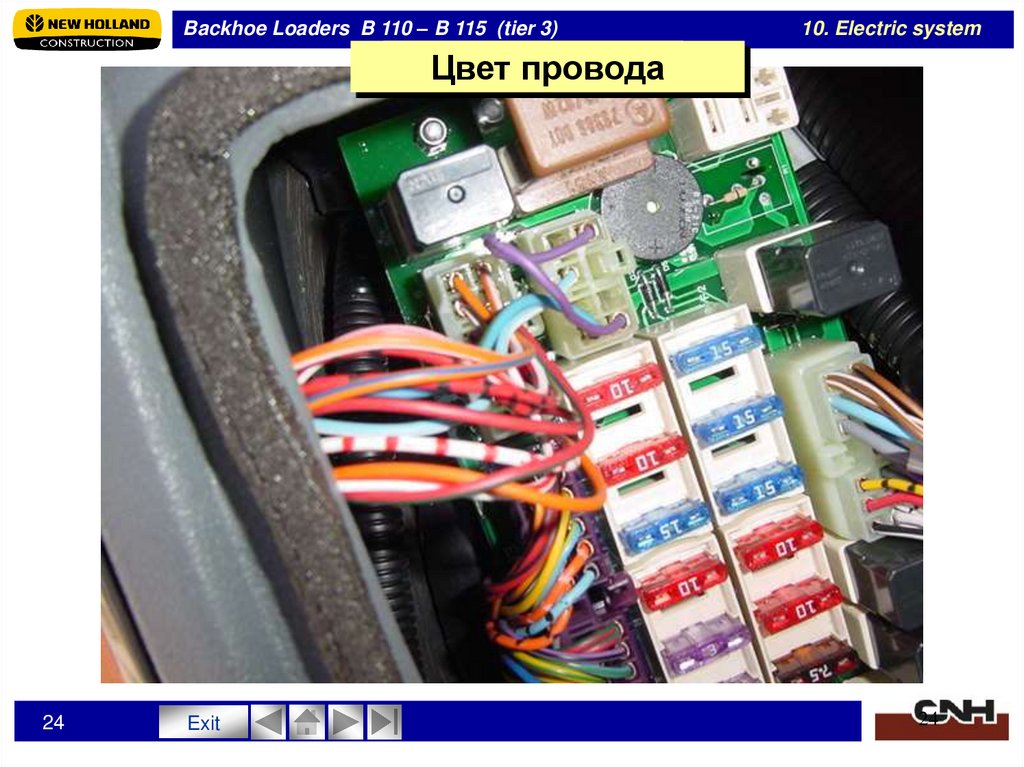

WIRE
Цвет провода
COLOR
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
24
Exit
24

25.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

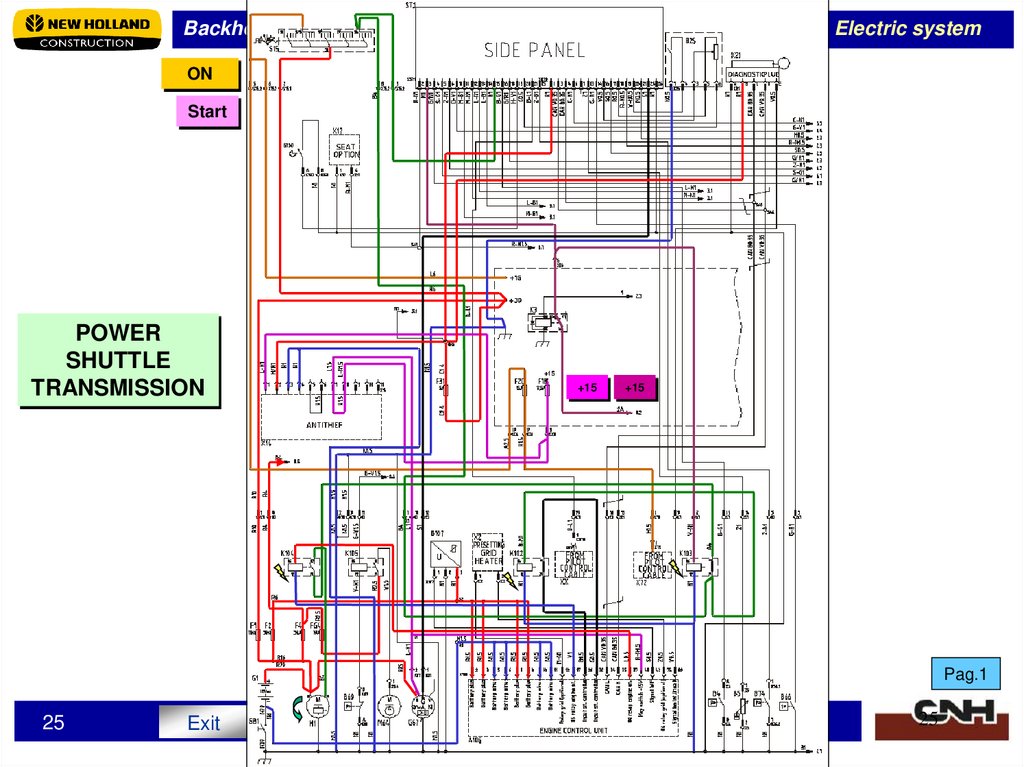

ON
Start
POWER
SHUTTLE
Overview
Description
& Operation
TRANSMISSION
+15
+15
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
Pag.1
25
Exit
25

26.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system

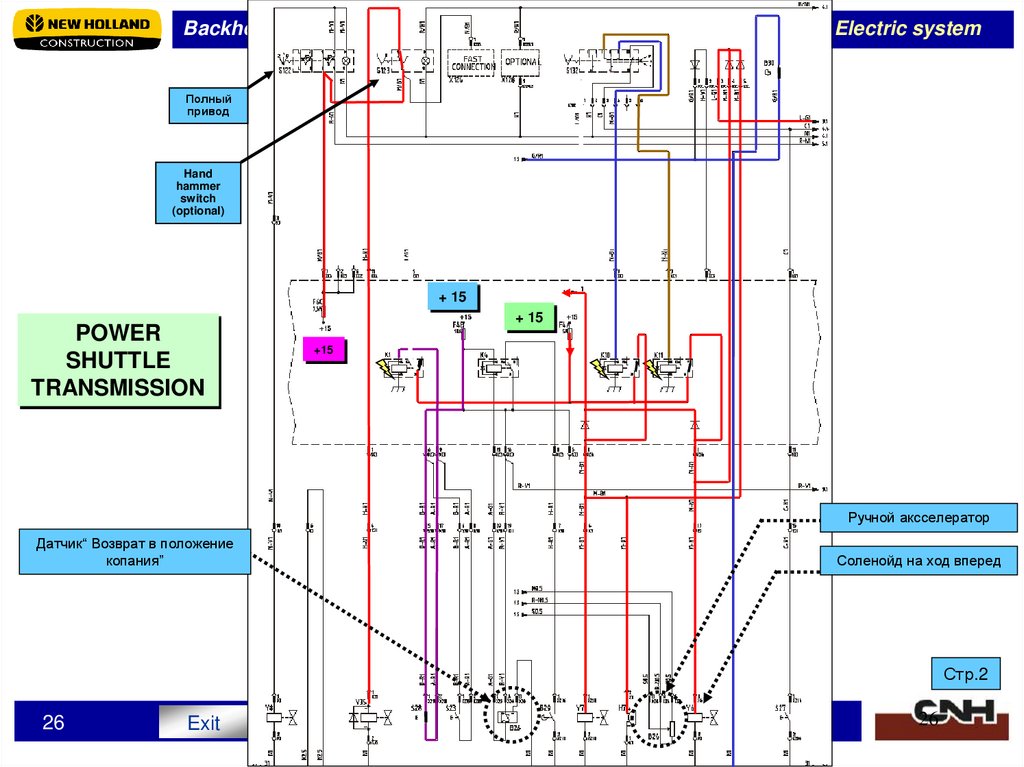

Полный
привод
Hand
hammer
switch
(optional)
+ 15
POWER
SHUTTLE
Overview
Description
& Operation
TRANSMISSION
+ 15
+15
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
Ручной аксселератор
Датчик“ Возврат в положение
копания”
Соленойд на ход вперед
Стр.2
26
Exit
26

27.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Overview & Operation
Description

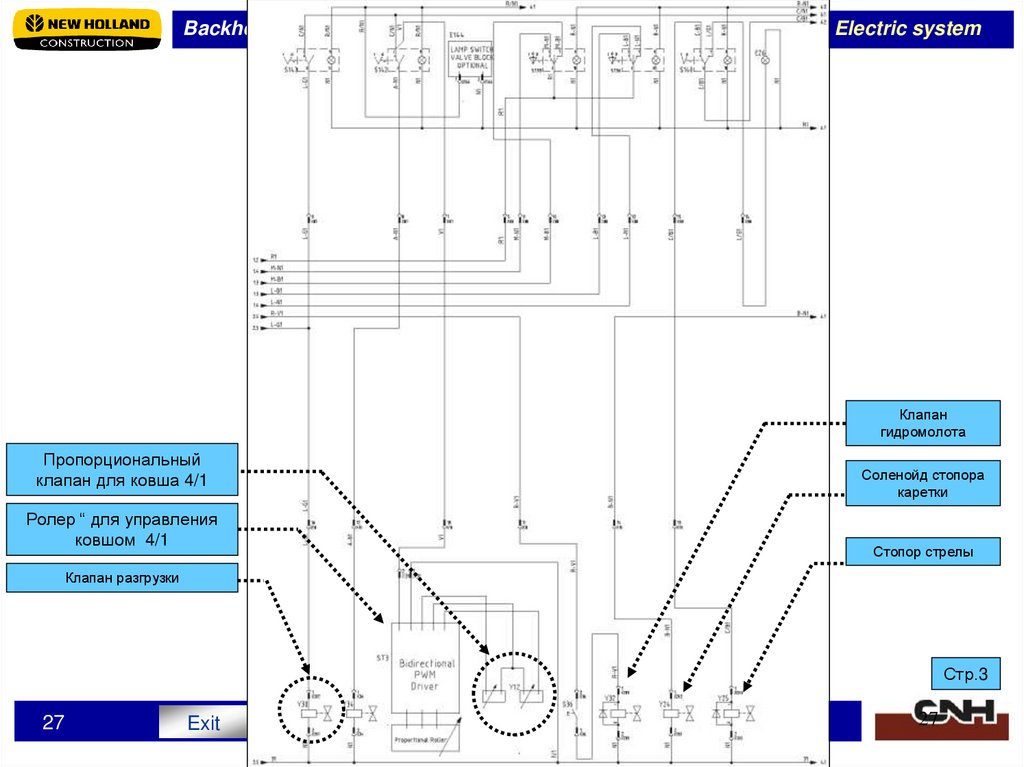

Клапан
гидромолота
Maintenance &
Loader
Adjustments
Backhoe
Пропорциональный
Cab
клапан для ковша 4/1
Service
Ролер “ для управления
ковшом 4/1
Соленойд стопора
каретки
Стопор стрелы
Клапан разгрузки
Стр.3
27
Exit
27

28.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service

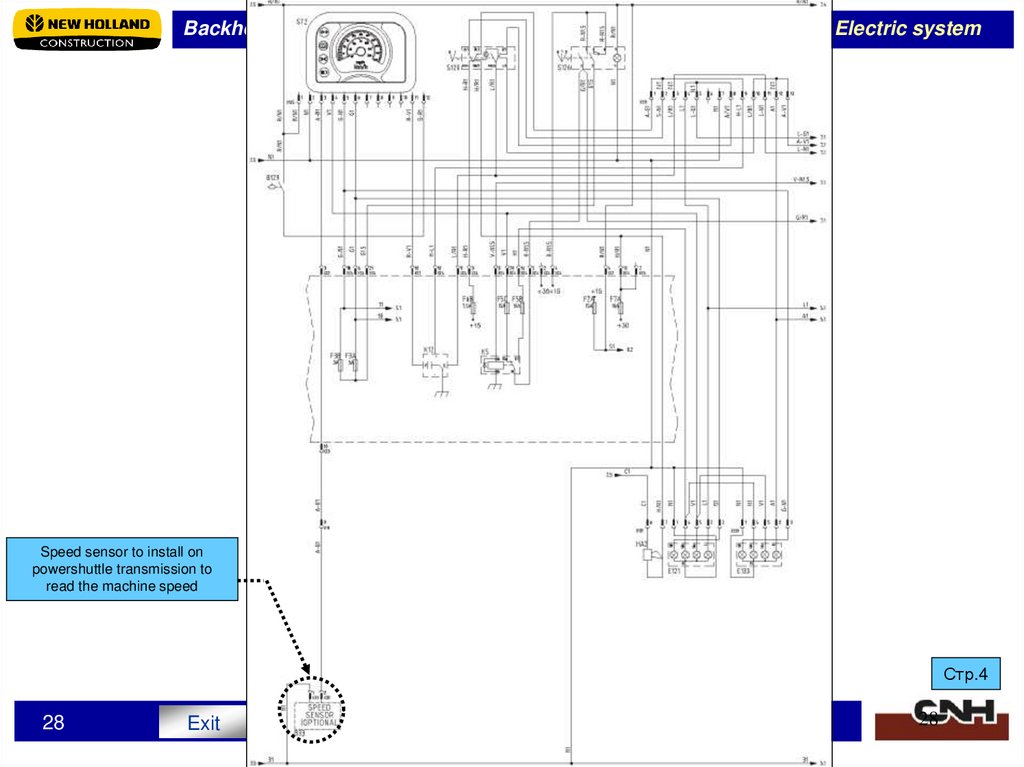

Speed sensor to install on
powershuttle transmission to
read the machine speed
Стр.4
28
Exit
28

29.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service

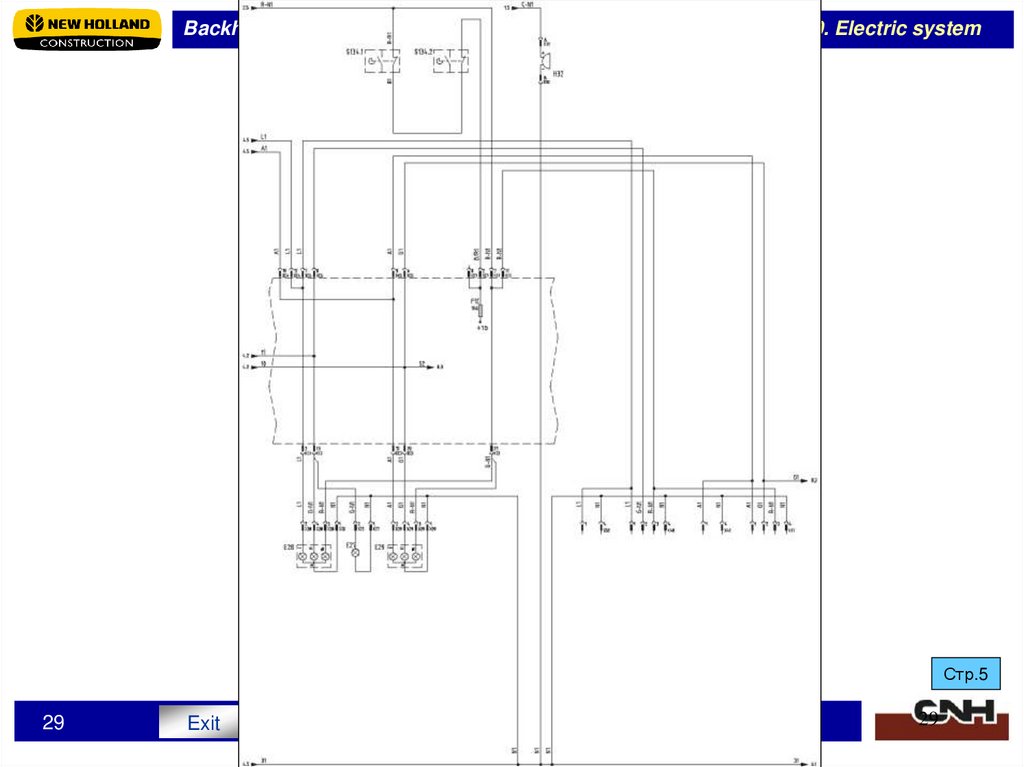

Стр.5
29
Exit
29

30.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service

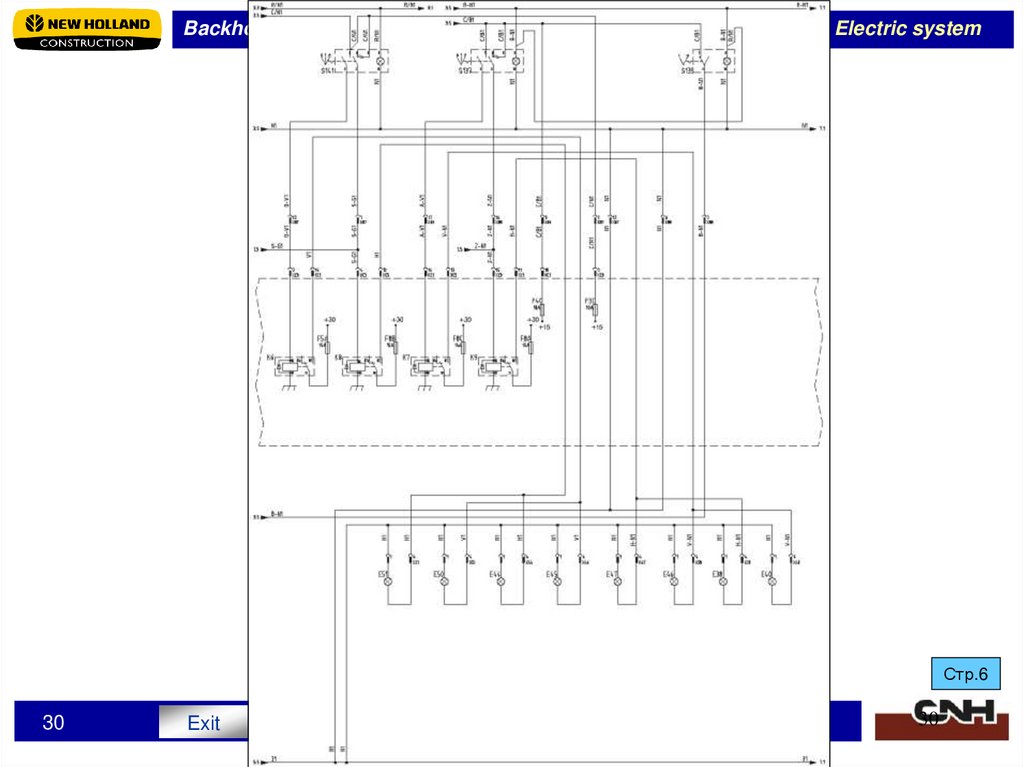

Стр.6
30
Exit
30

31.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service

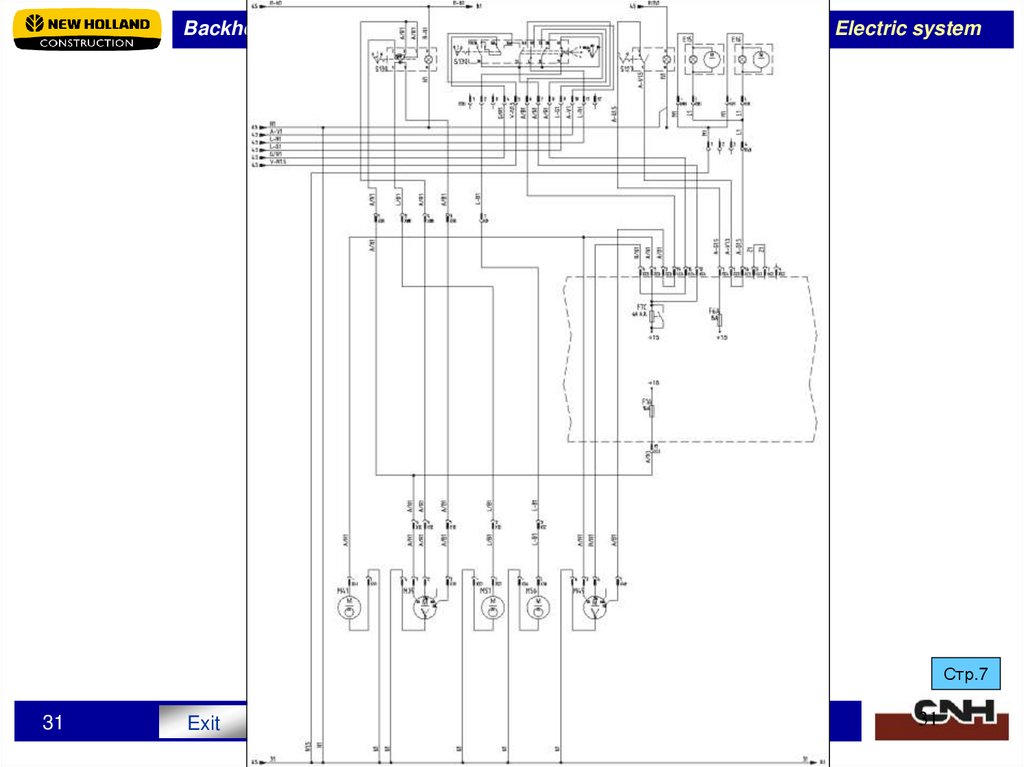

Стр.7
31
Exit
31

32.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service

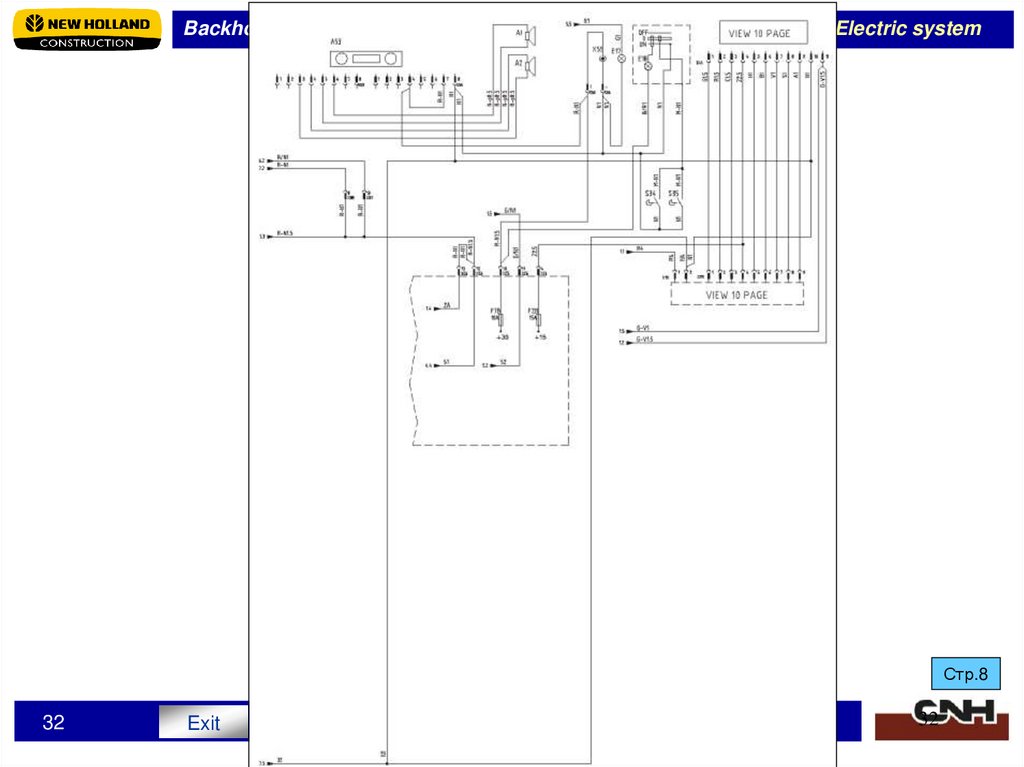

Стр.8
32
Exit
32

33.

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service

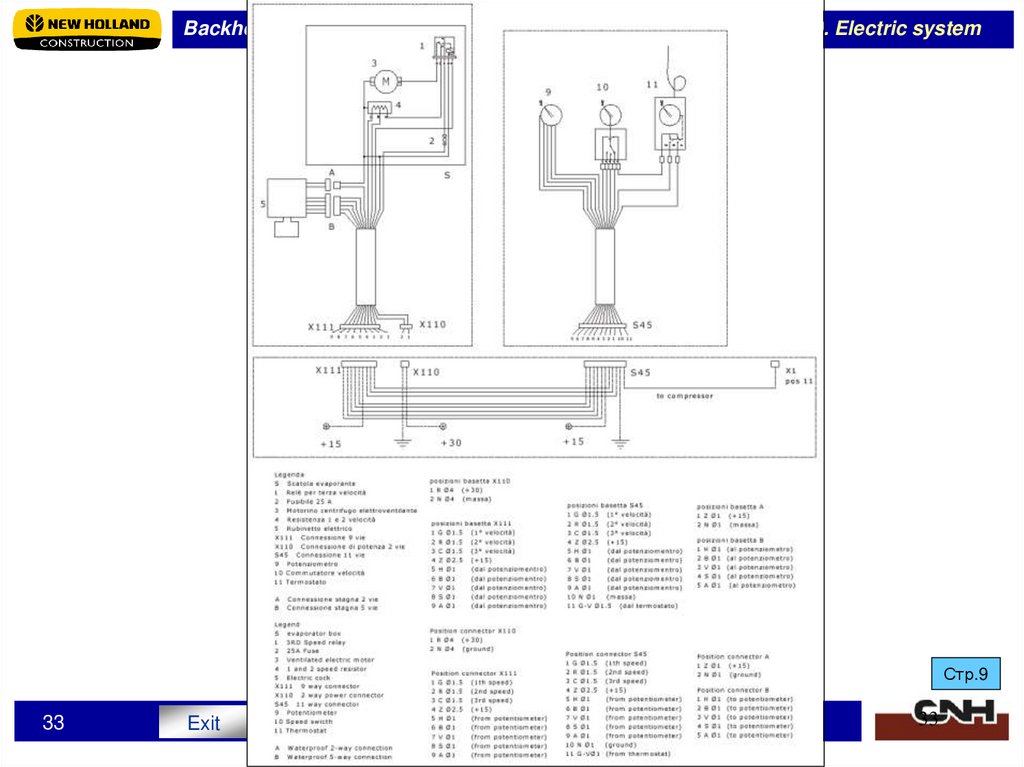

Стр.9
33
Exit
33

34.

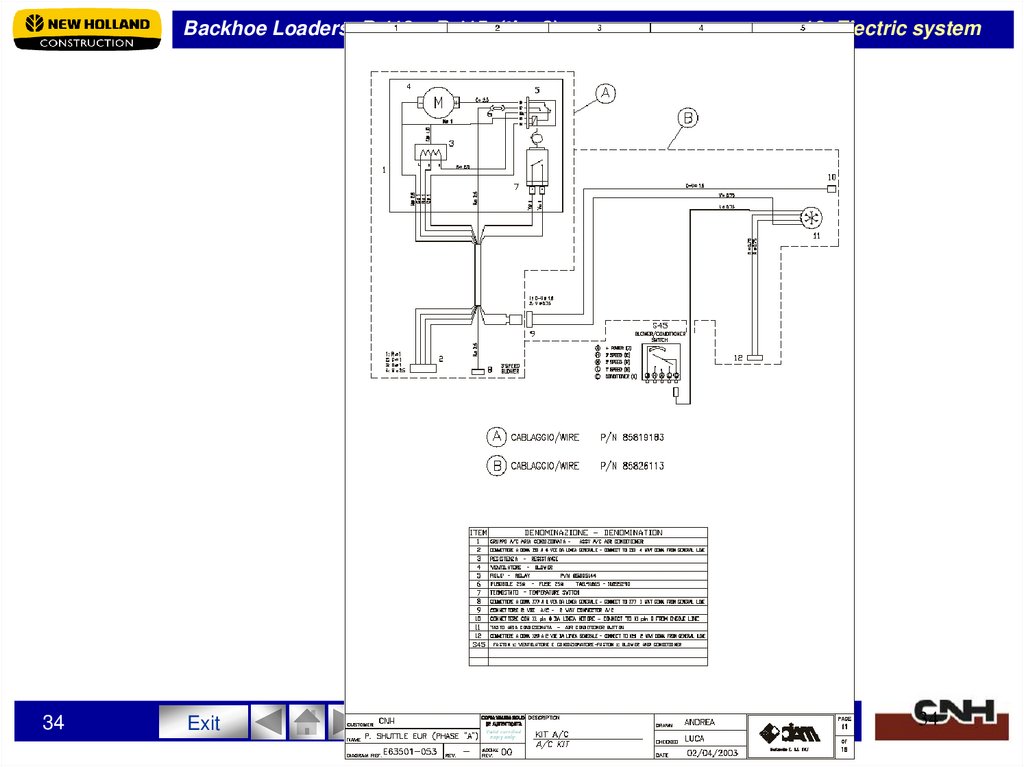

Backhoe Loaders B 110 – B 115 (tier 3)
10. Electric system
Overview & Operation
Description
Maintenance &
Loader
Adjustments
Backhoe
Cab
Service
34
Exit
34
