Построение горизонталей интерполированием «на глаз»

1.

Построение горизонталей
Интерполированием «на глаз»

2.

Подготовка к построению плана с
горизонталями
1. Построить сетку квадратов карандашом
на листе ватмана А4 в масштабе 1:1000, со
стороной квадрата 40 м.
2. Выписать справа от вершины
вычисленные отметки поверхности земли,
с округлением до сотых.
3. Провести горизонтали с высотой сечения
рельефа 0,25м.

3.

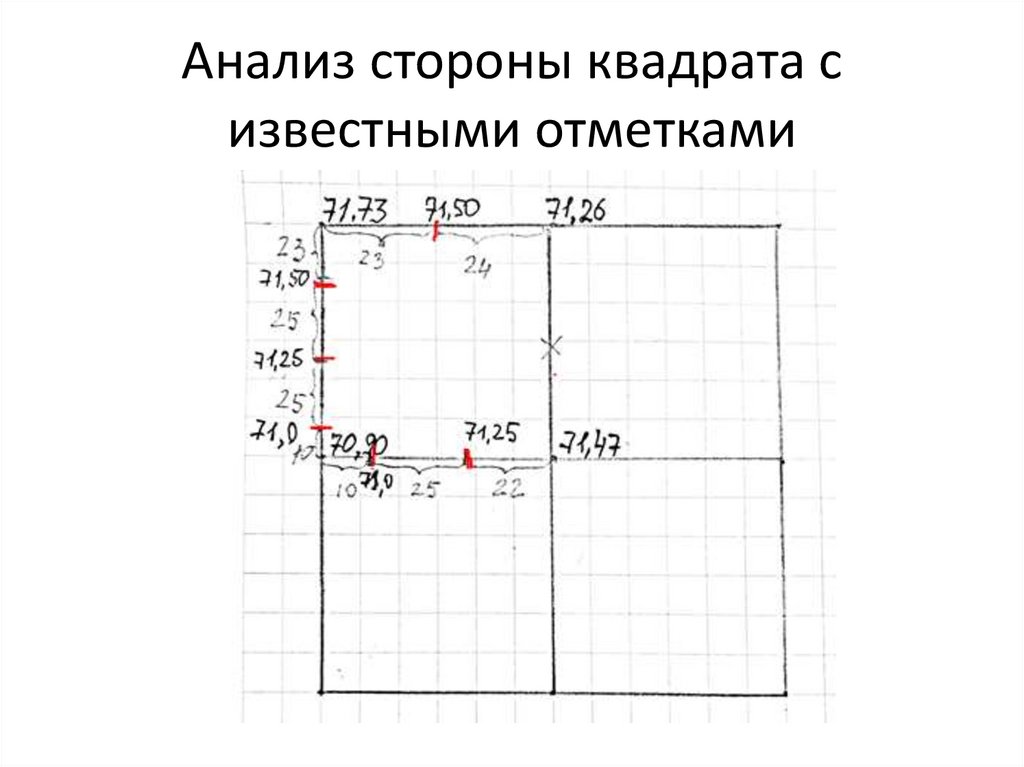

Анализ стороны квадрата с
известными отметками

4.

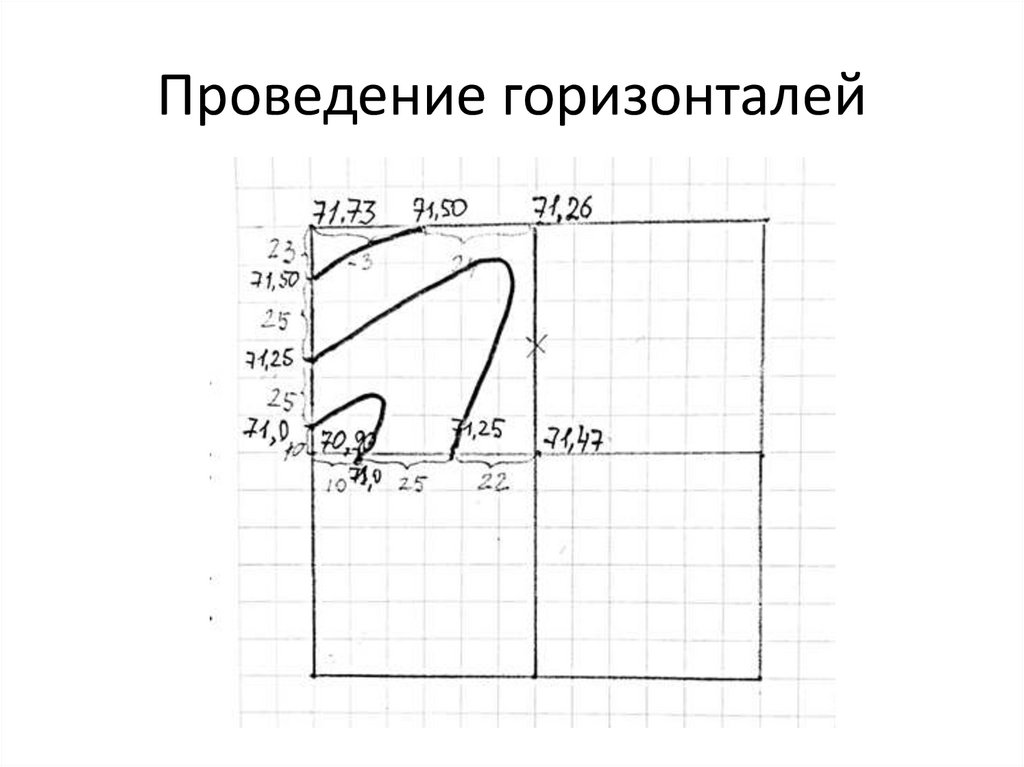

Проведение горизонталей

5.

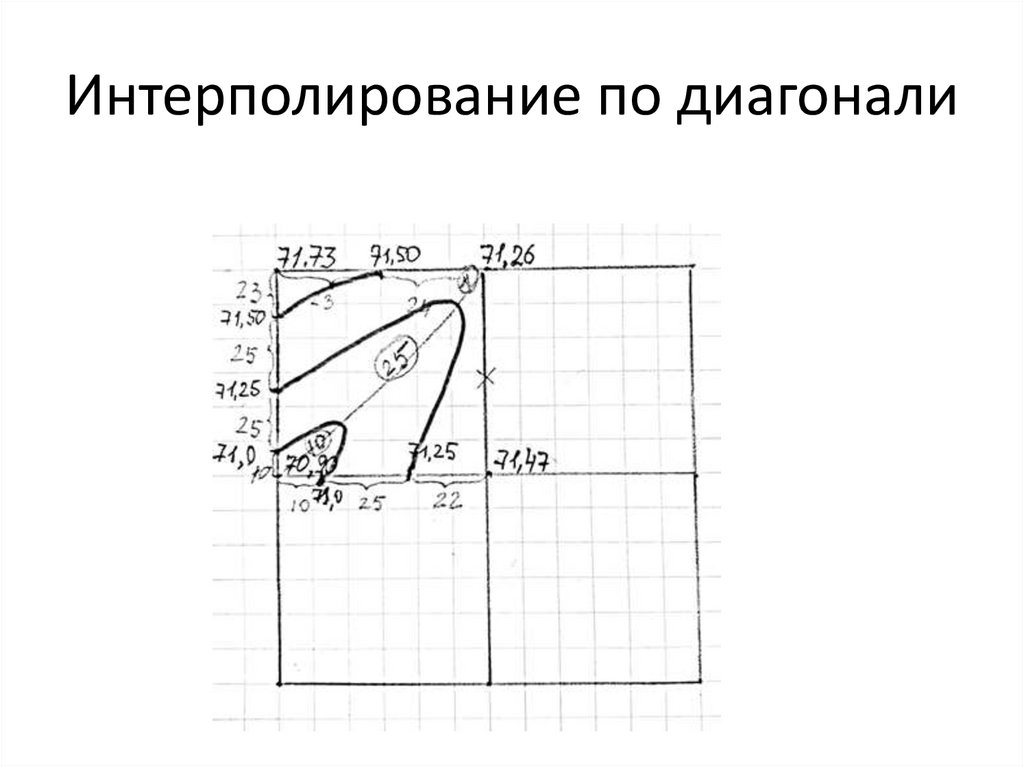

Интерполирование по диагонали
