Точные построения в Blender

1.

Basic Design
Творческая студия

2.

Точные построения
в Blender

3.

4.

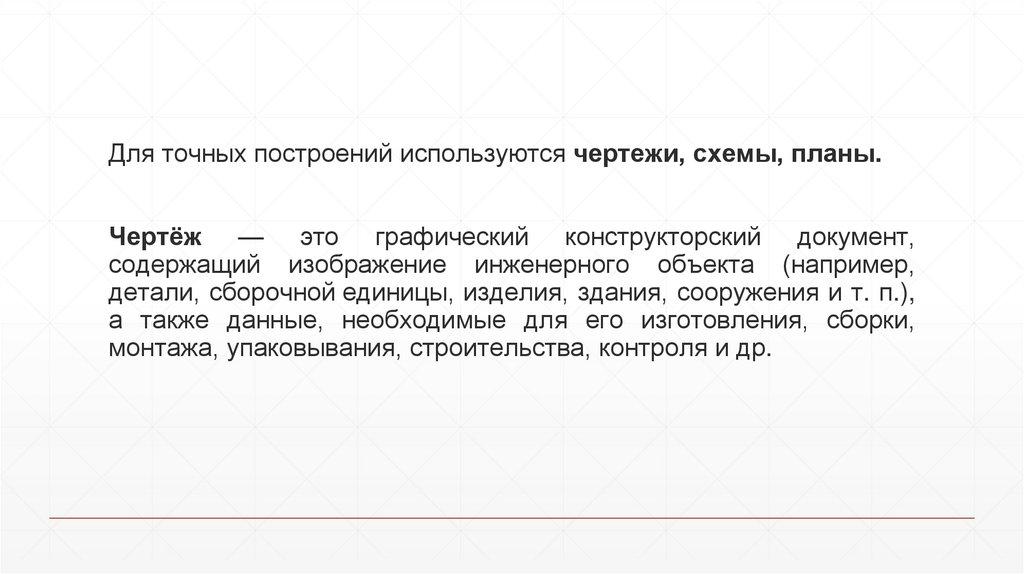

Для точных построений используются чертежи, схемы, планы.
Чертёж — это графический конструкторский документ,
содержащий изображение инженерного объекта (например,
детали, сборочной единицы, изделия, здания, сооружения и т. п.),
а также данные, необходимые для его изготовления, сборки,
монтажа, упаковывания, строительства, контроля и др.

5.

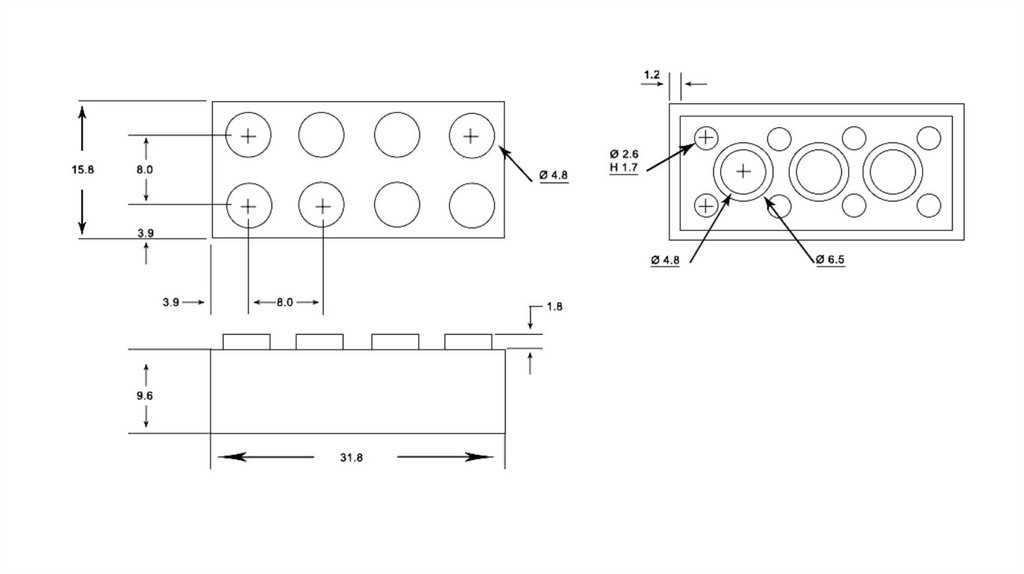

Работа с чертежом

6.

7.

1. Настроим размеры
основной детали

8.

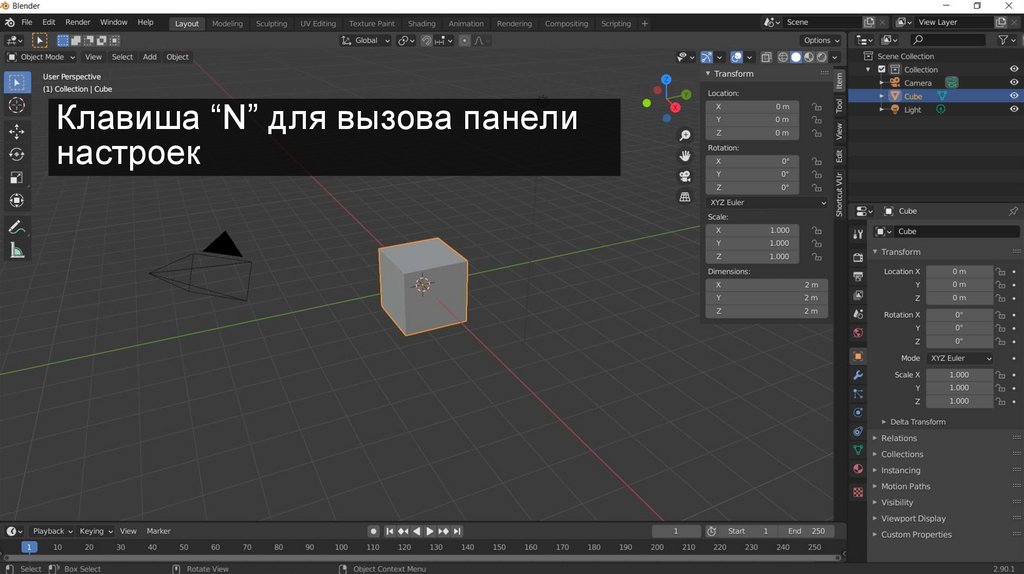

Клавиша “N” для вызова панели
настроек

9.

Вносим необходимые размеры
Затем: Ctrl+A – Scale

10.

2. Убираем нижнюю
плоскость и настроим
толщину стенок

11.

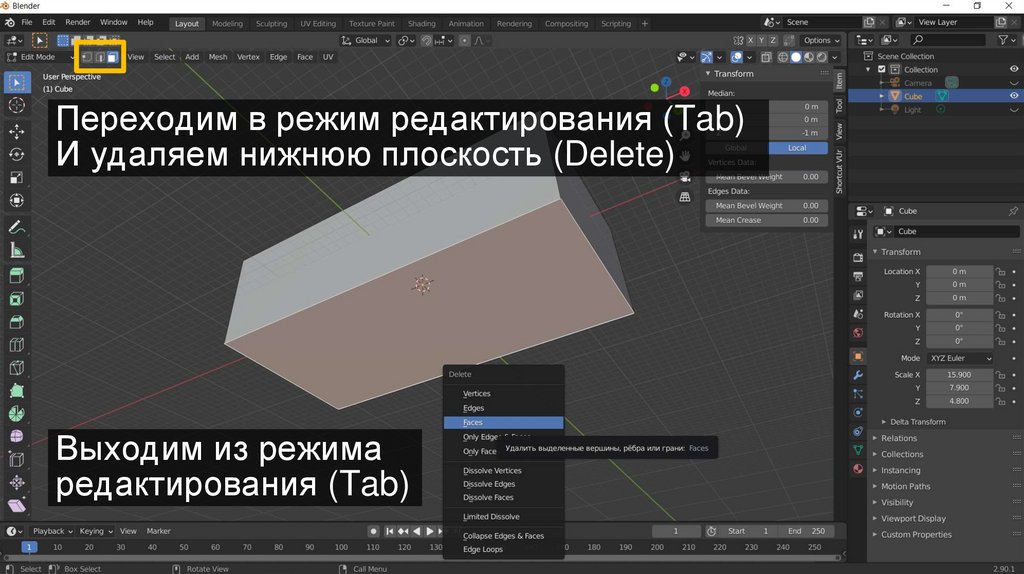

Переходим в режим редактирования (Tab)
И удаляем нижнюю плоскость (Delete)
Выходим из режима
редактирования (Tab)

12.

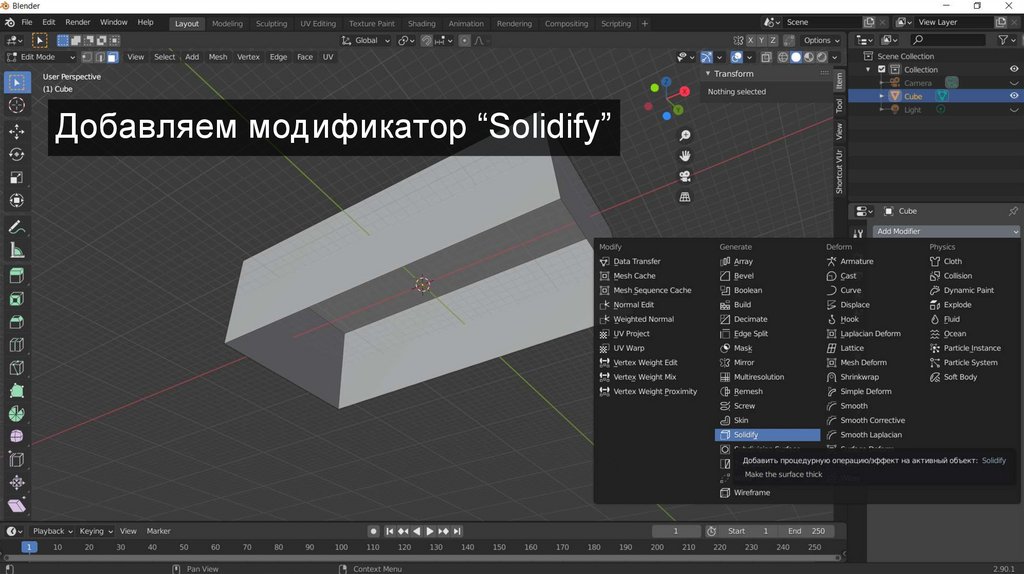

Добавляем модификатор “Solidify”

13.

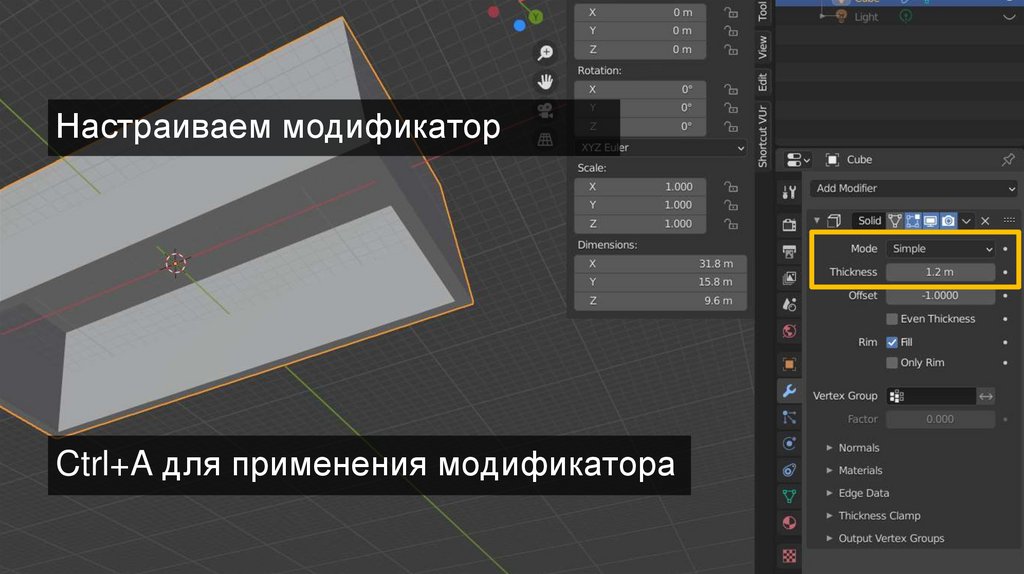

Настраиваем модификатор
Ctrl+A для применения модификатора

14.

3. Добавляем шипы
(цилиндр)

15.

Shift+A – Mesh – Cylinder

16.

Добавляем модификатор “Array”

17.

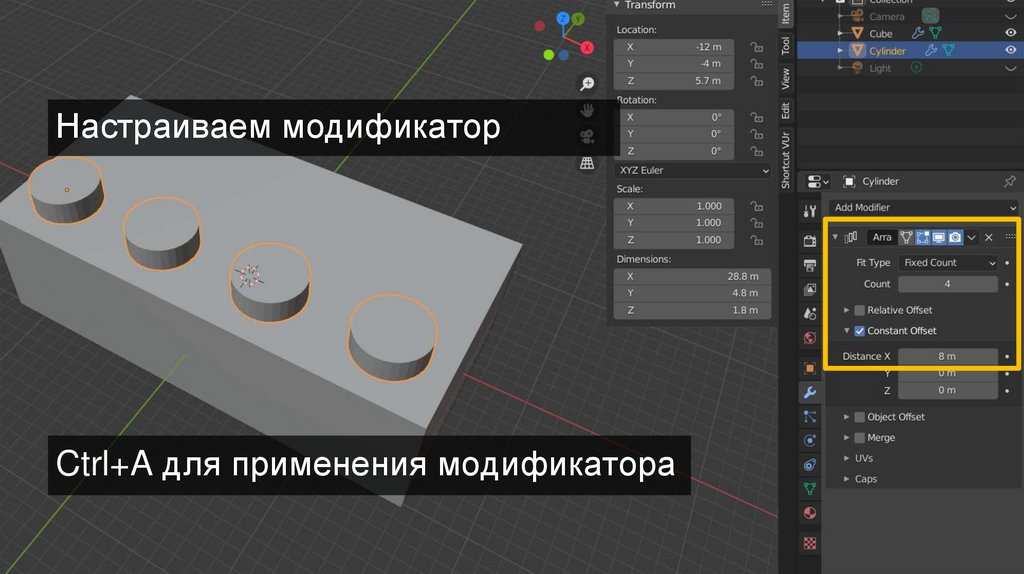

Настраиваем модификатор
Ctrl+A для применения модификатора

18.

Ctrl+A для применения модификатора

19.

3. Добавляем трубки
(цилиндр)

20.

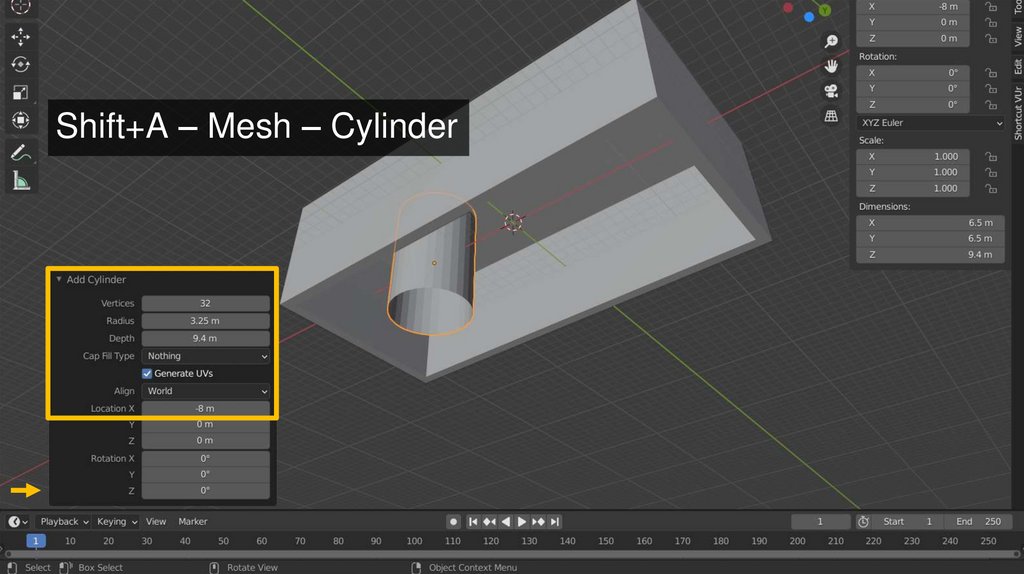

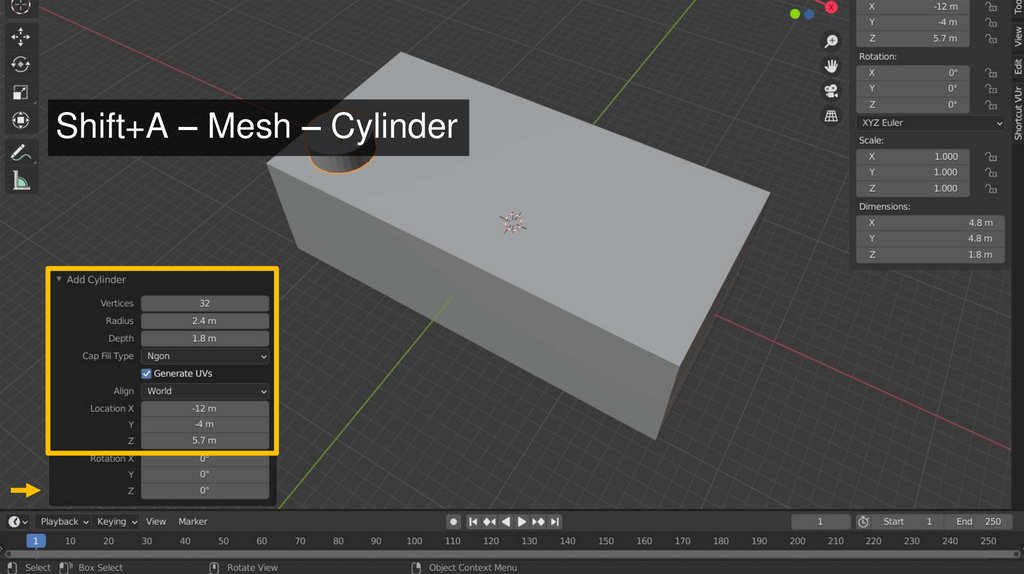

Shift+A – Mesh – Cylinder

21.

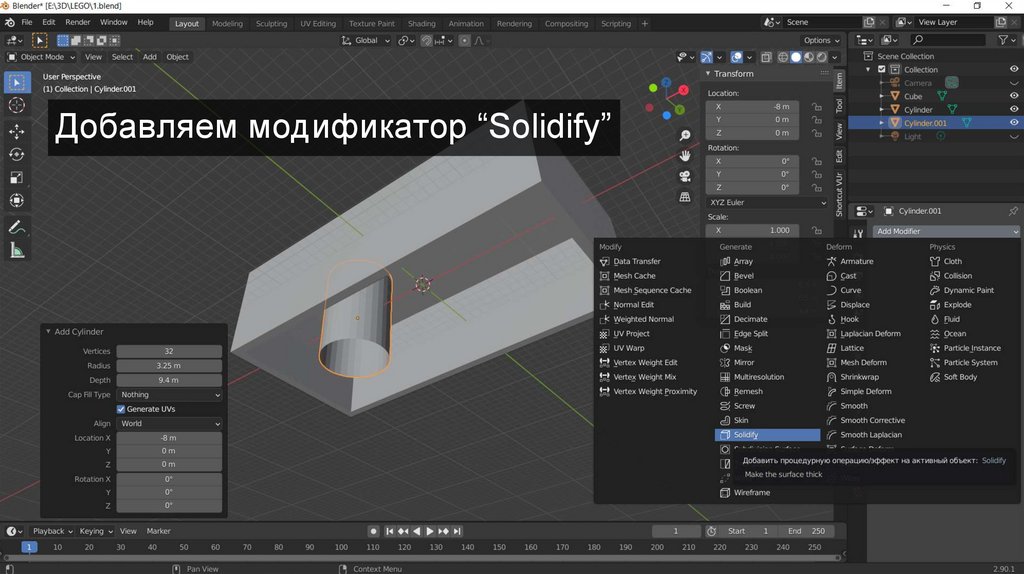

Добавляем модификатор “Solidify”

22.

Настраиваем модификатор
Ctrl+A для применения модификатора

23.

Добавляем модификатор “Array”

24.

Настраиваем модификатор
Ctrl+A для применения модификатора

25.

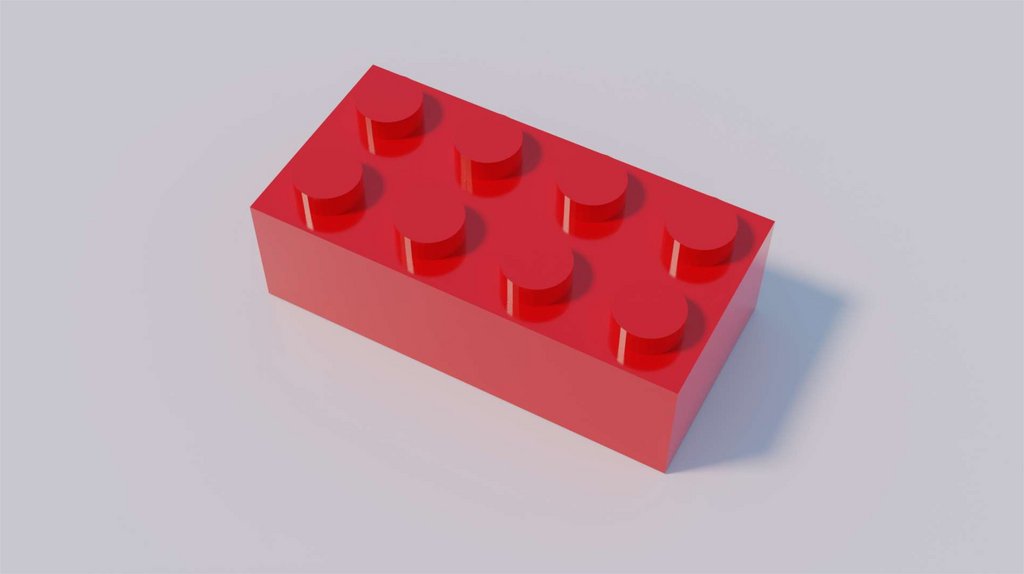

Готово!

26.

Дополнительное задание:
- настроить материалы и освещение
- вывести результат в качестве
рендера
