ВИБРАЦИИ И КОЛЕБАНИЯ

2.

3.

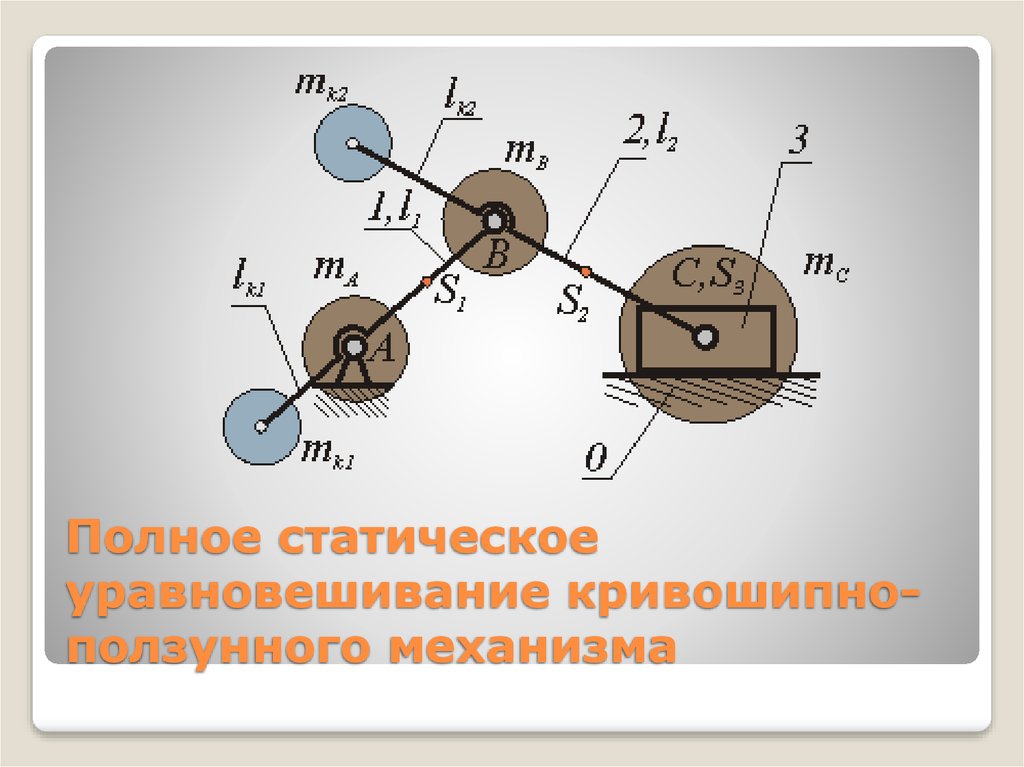

4. Полное статическое уравновешивание кривошипно- ползунного механизма

Полное статическое
уравновешивание кривошипноползунного механизма

5.

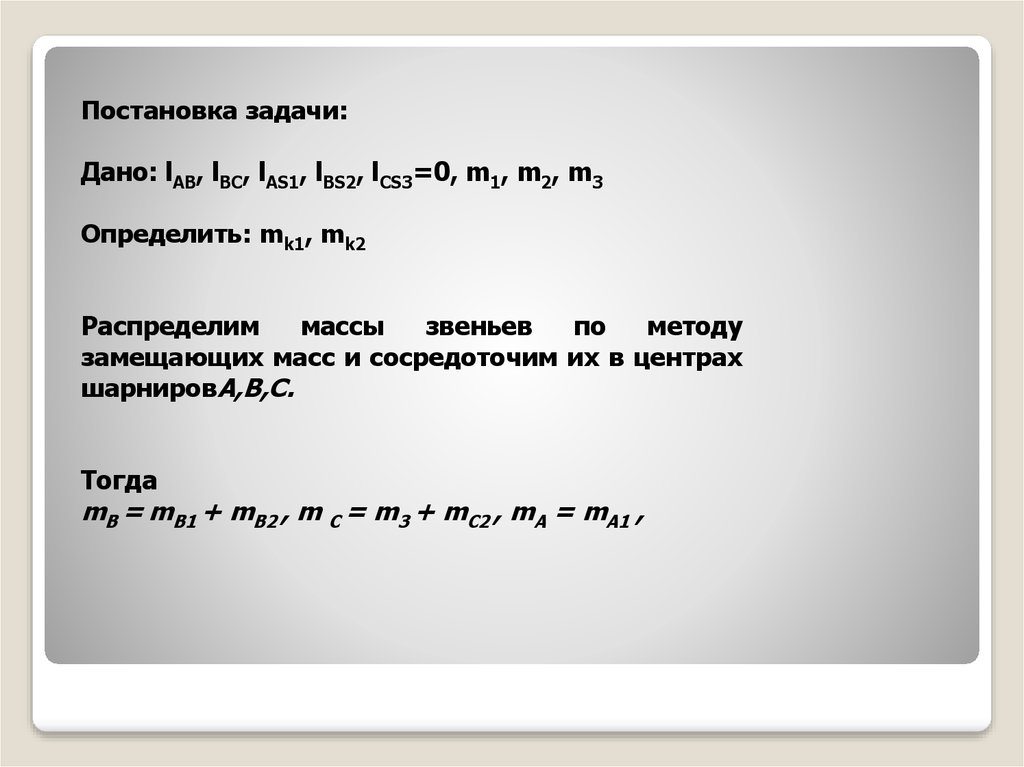

Постановка задачи:
Дано: lAB, lBC, lAS1, lBS2, lCS3=0, m1, m2, m3
Определить: mk1, mk2
Распределим
массы
звеньев
по
методу
замещающих масс и сосредоточим их в центрах
шарнировA,B,C.
Тогда

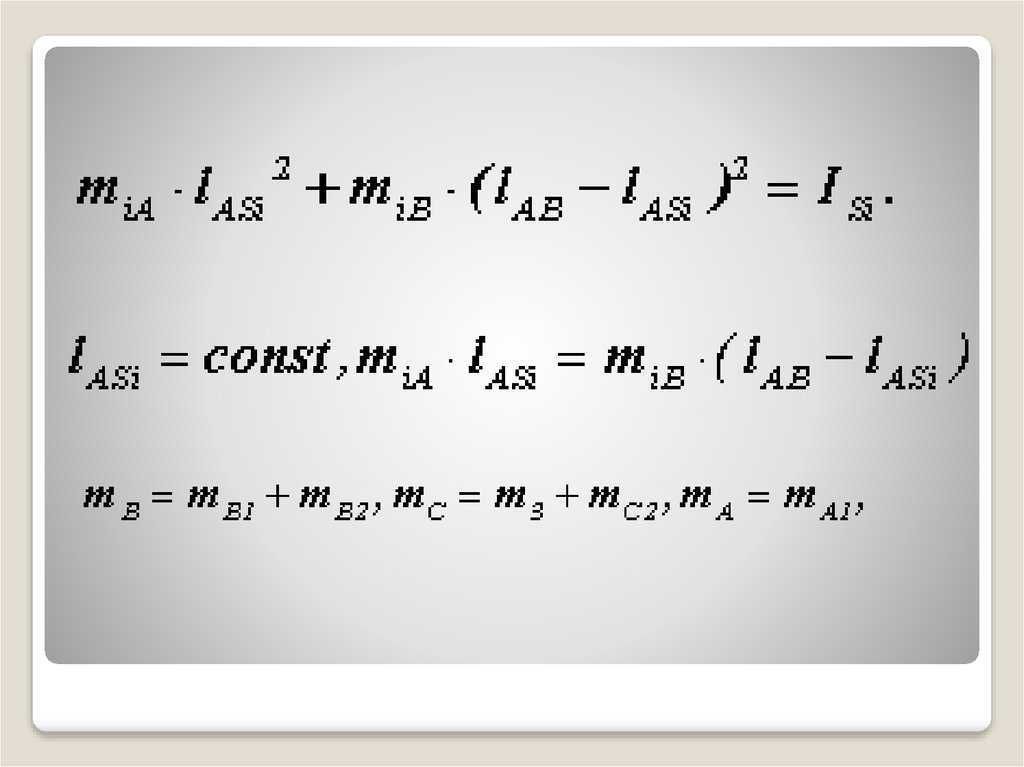

mB = mB1 + mB2 , m C = m3 + mC2 , mA = mA1 ,

6.

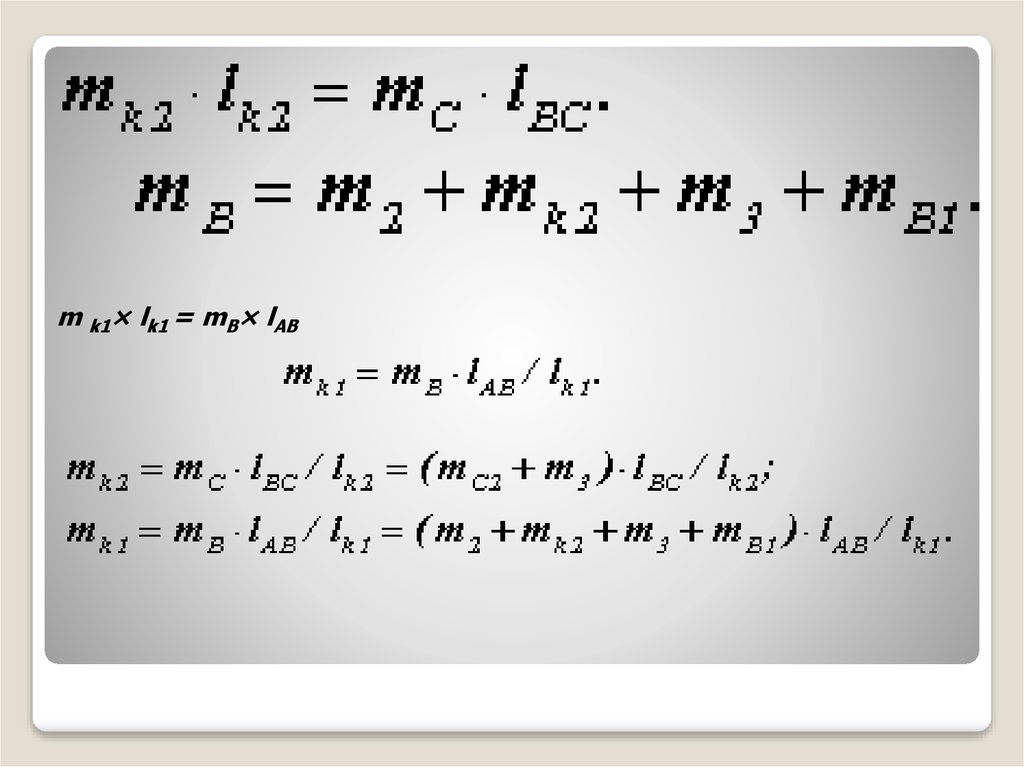

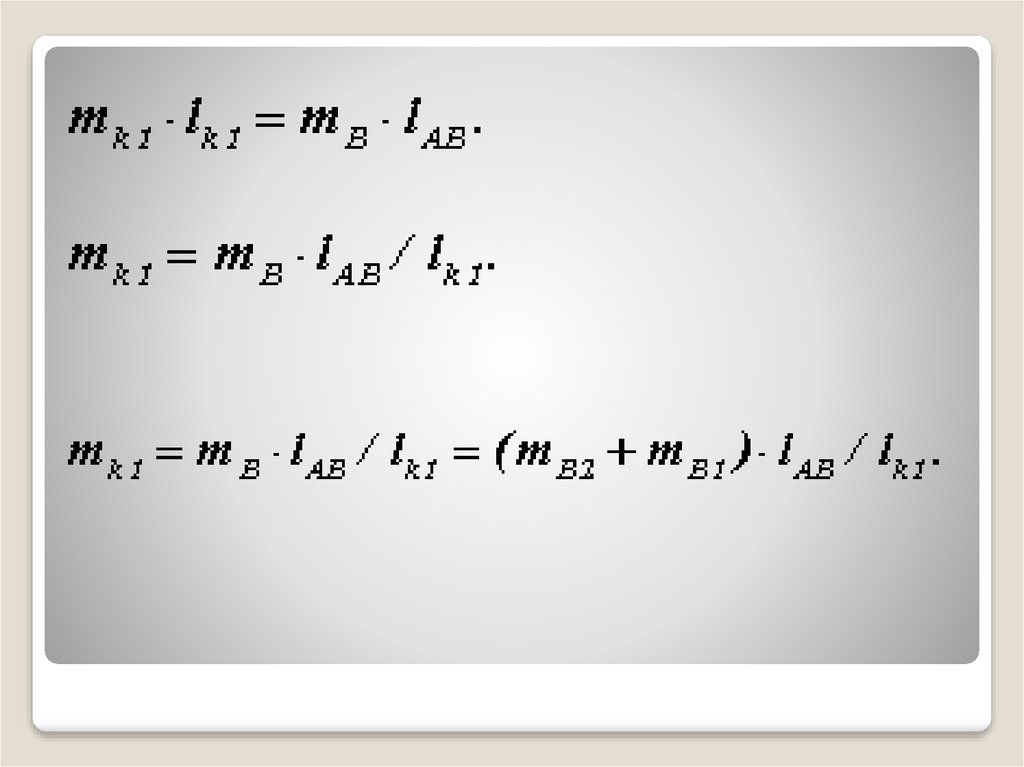

m k1× lk1 = mВ× lАВ

7. Частичное статическое уравновешивание кривошипно-ползунного механизма

Частичное статическое
уравновешивание кривошипноползунного механизма

8.

Постановка задачи:
Дано: lAB, lBC, lAS1, lBS2, lCS3=0,
m1, m2, m3
Определить: mk1

9.

10.

11.

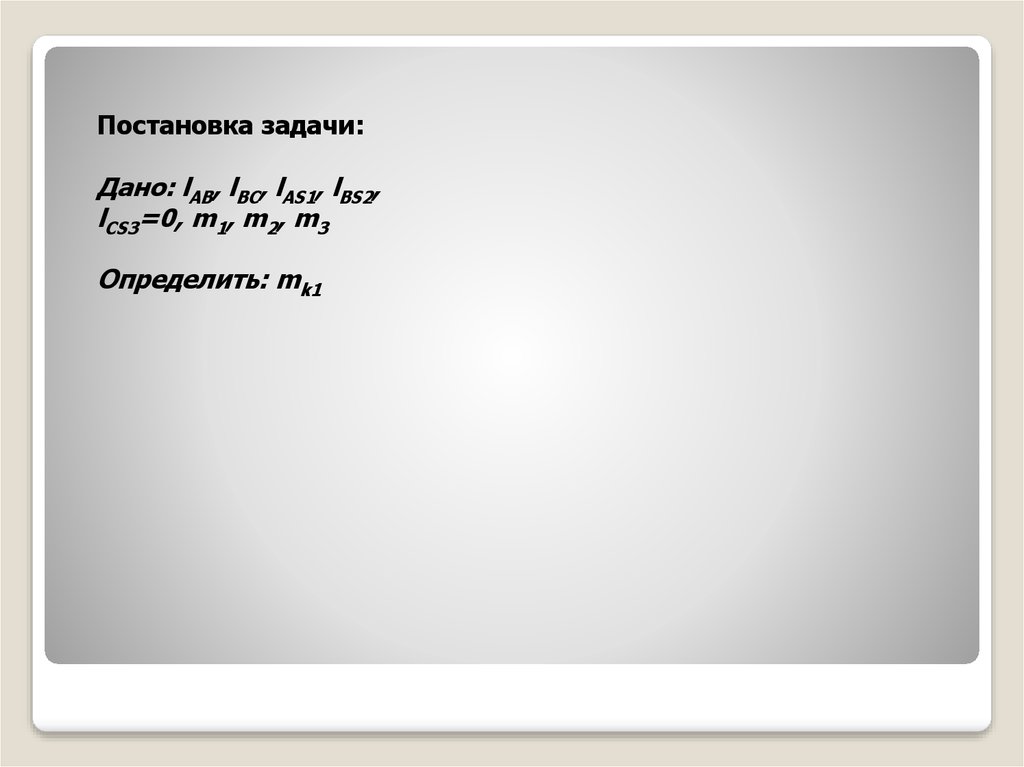

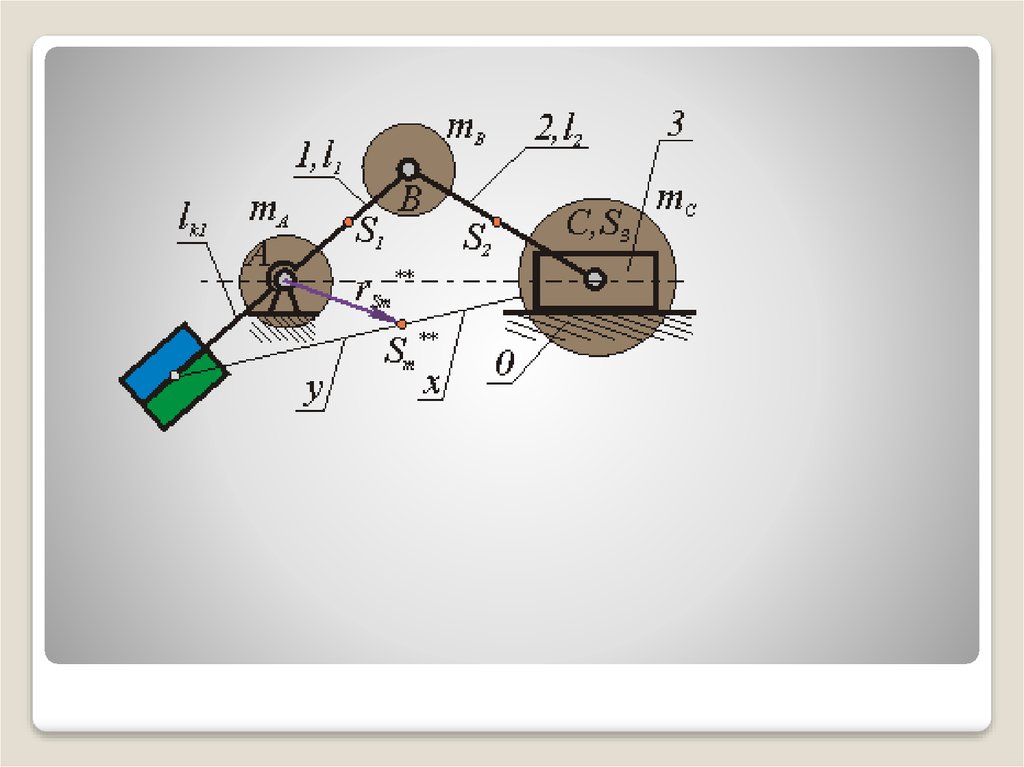

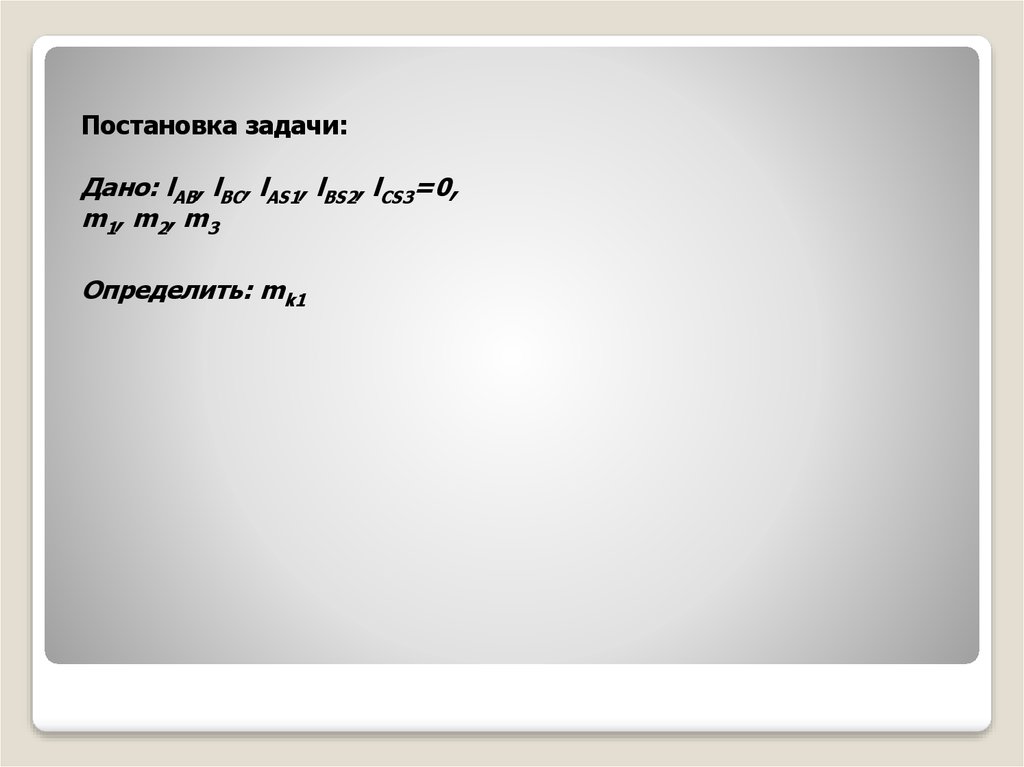

Постановка задачи:
Дано: lAB, lBC, lAS1, lBS2,
lCS3=0, m1, m2, m3
Определить: mk1

12.

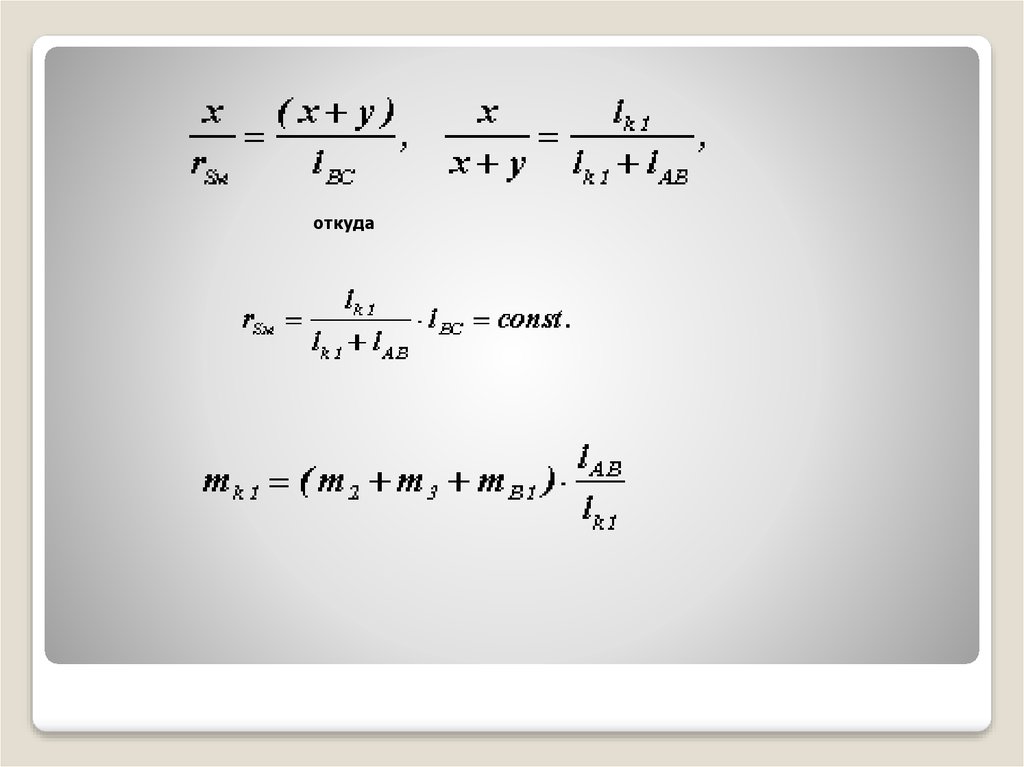

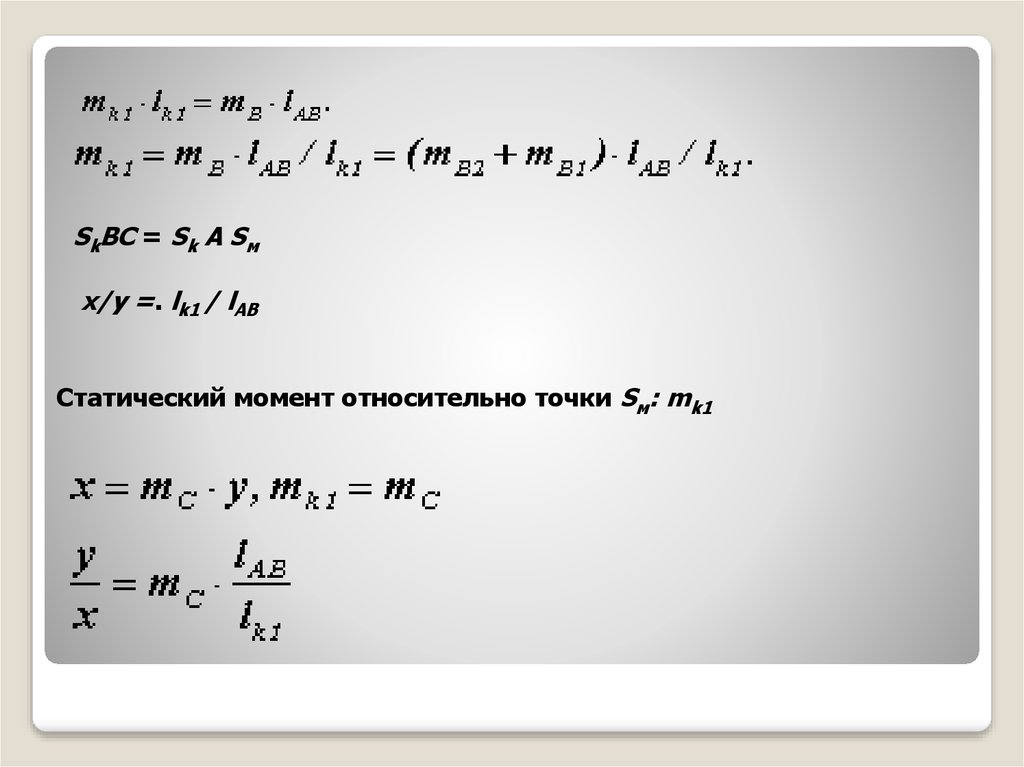

SkВС = Sk А Sм
x/y =. lk1 / lAB
Статический момент относительно точки Sм: mk1

13.

откуда

14.

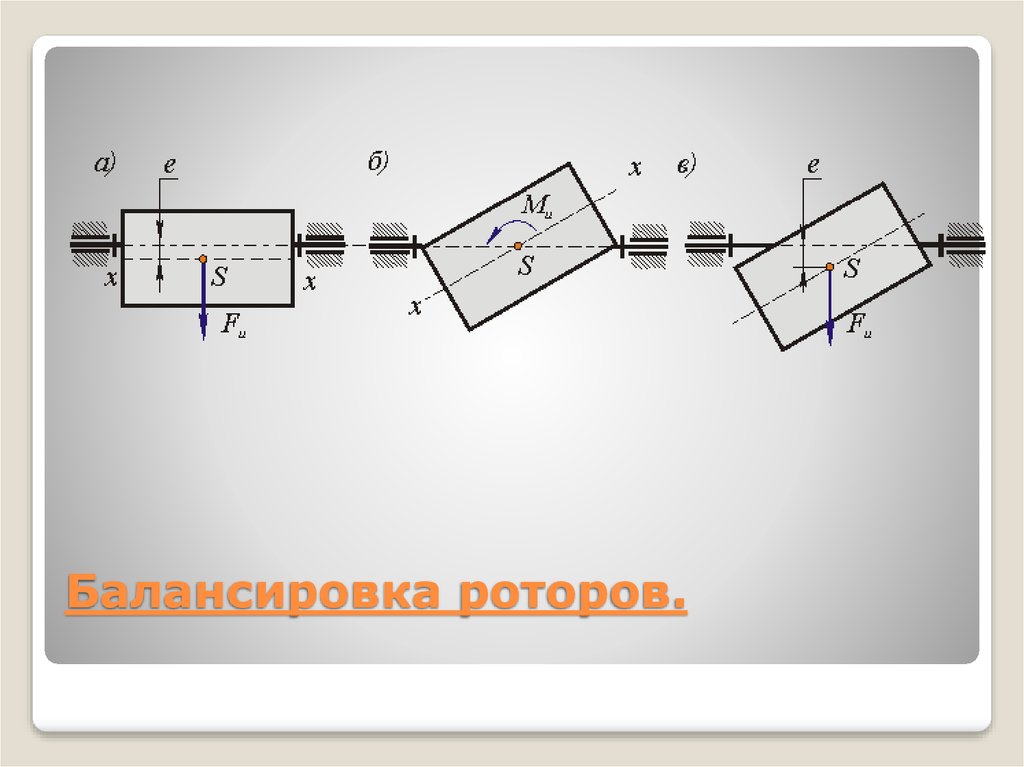

15. Балансировка роторов.

16.

17. Статическая неуравновешенность

18. Моментная неуравновешенность

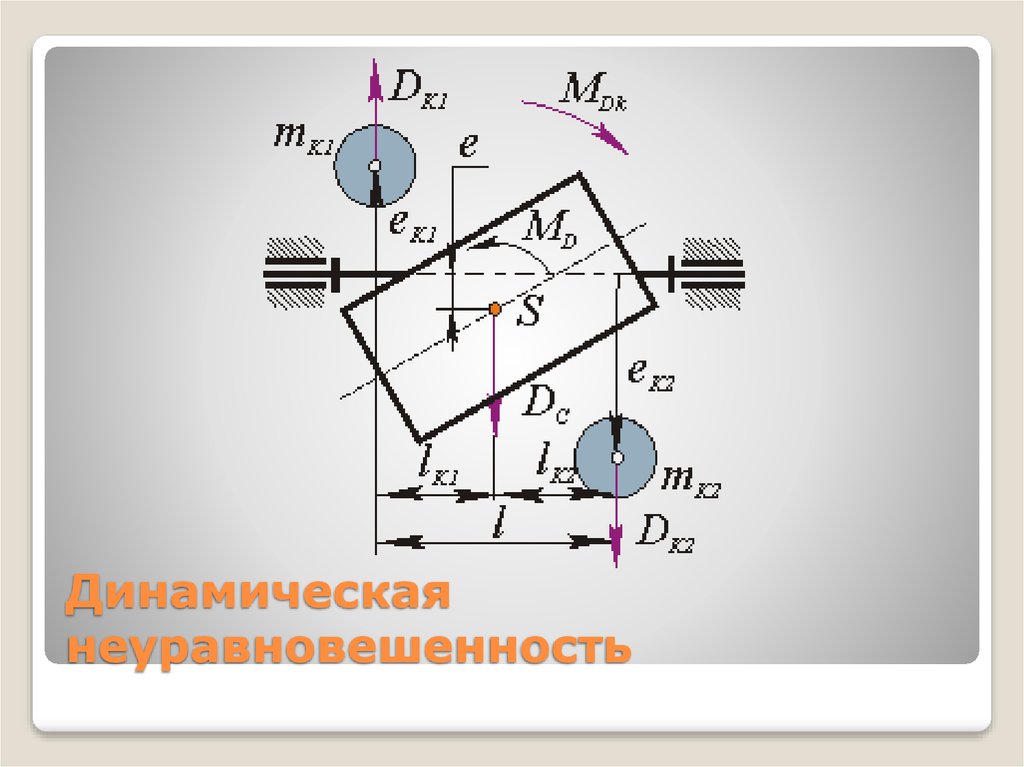

19. Динамическая неуравновешенность
