Разработка привода стана кварто

1.

Разработка привода стана кварто
Докладчик: студент группы П-439
Галимов Артур Равилевич

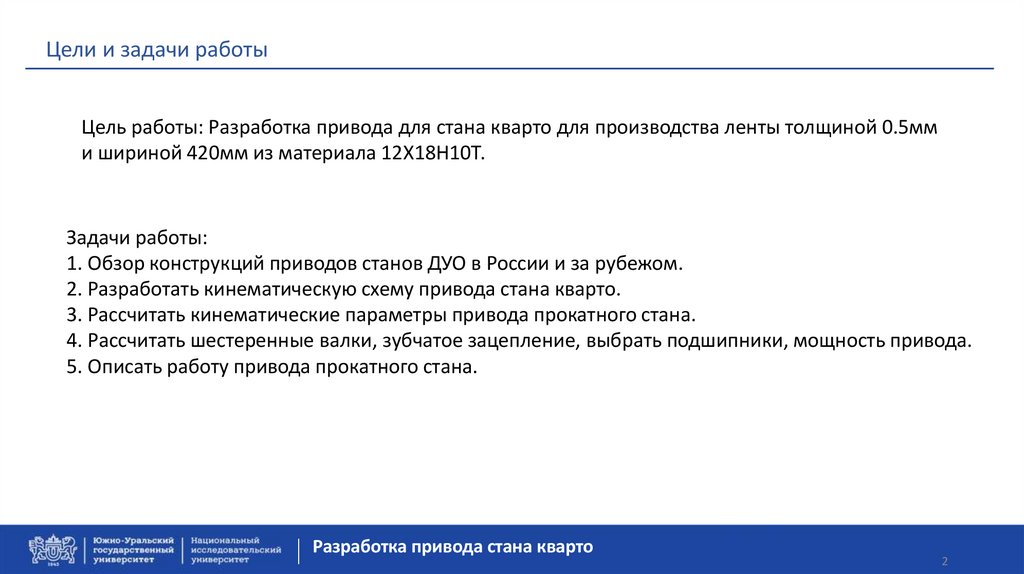

Цели и задачи работы
Цель работы: Разработка привода для стана кварто для производства ленты толщиной 0.5мм
и шириной 420мм из материала 12Х18Н10Т.
Задачи работы:
1. Обзор конструкций приводов станов ДУО в России и за рубежом.
2. Разработать кинематическую схему привода стана кварто.
3. Рассчитать кинематические параметры привода прокатного стана.

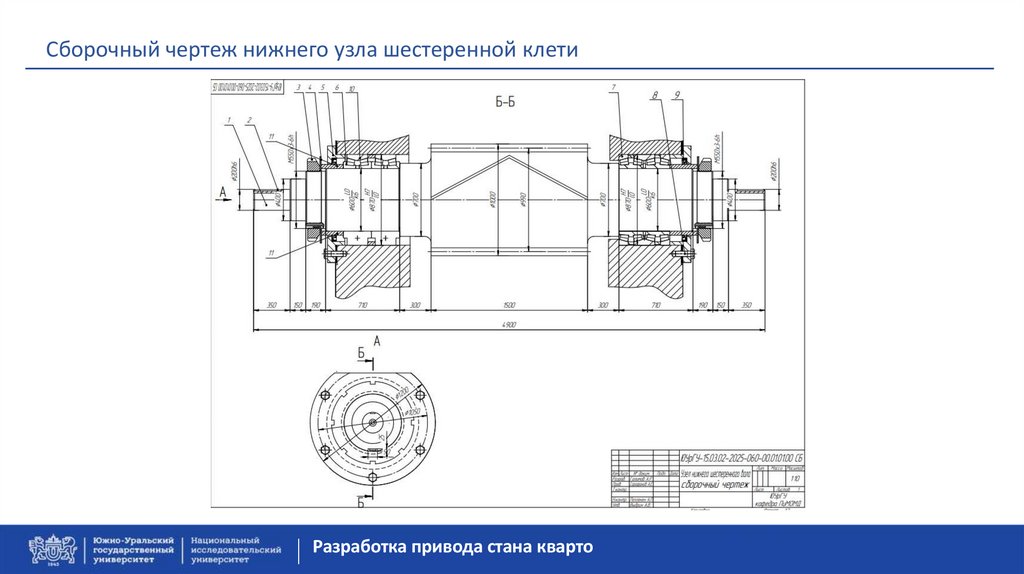

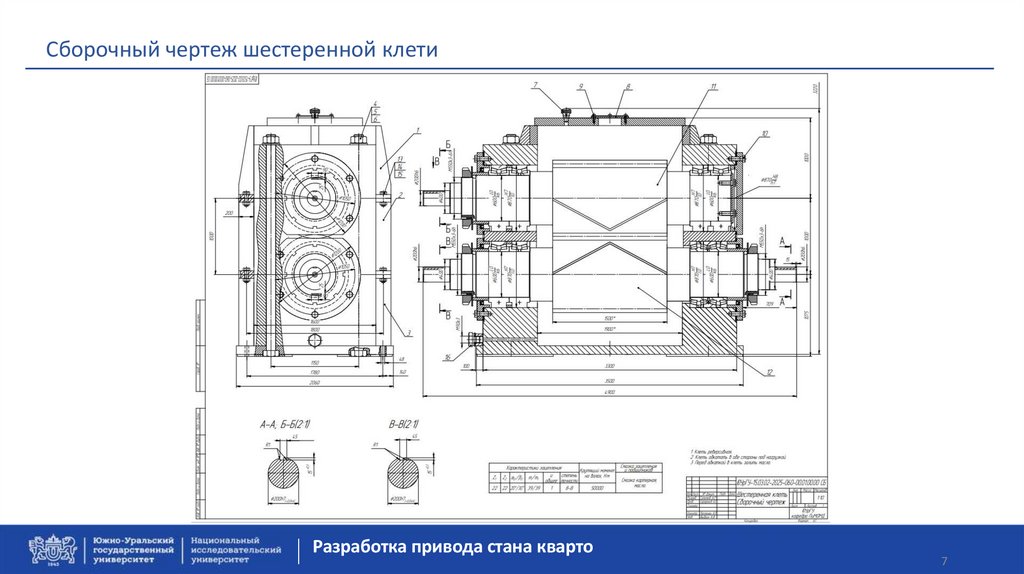

4. Рассчитать шестеренные валки, зубчатое зацепление, выбрать подшипники, мощность привода.
5. Описать работу привода прокатного стана.
Разработка привода стана кварто
2

3.

Обзор конструкций приводов станов ДУО в России и за рубежом

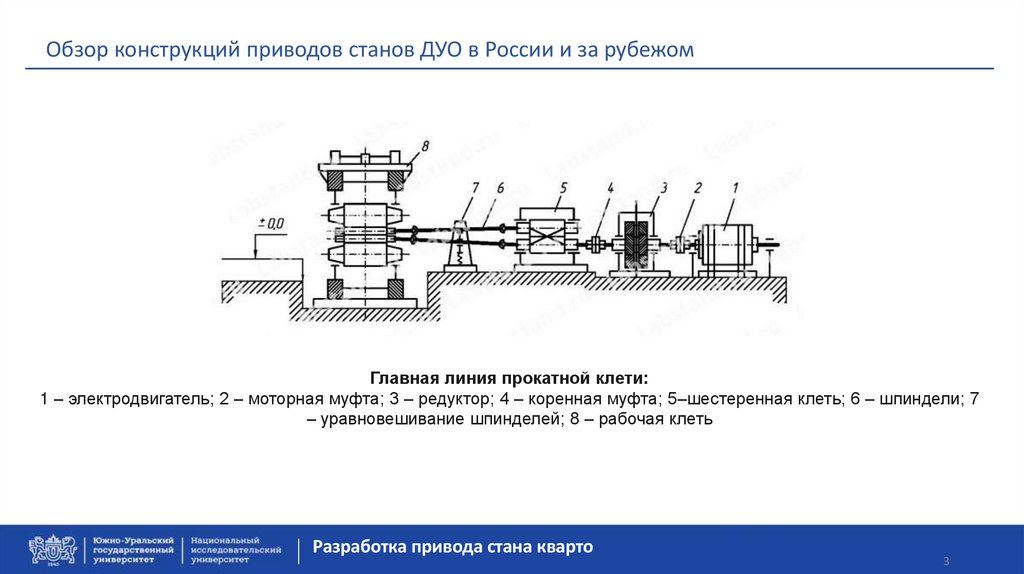

Главная линия прокатной клети:
1 – электродвигатель; 2 – моторная муфта; 3 – редуктор; 4 – коренная муфта; 5–шестеренная клеть; 6 – шпиндели; 7
– уравновешивание шпинделей; 8 – рабочая клеть
Разработка привода стана кварто
3

4.

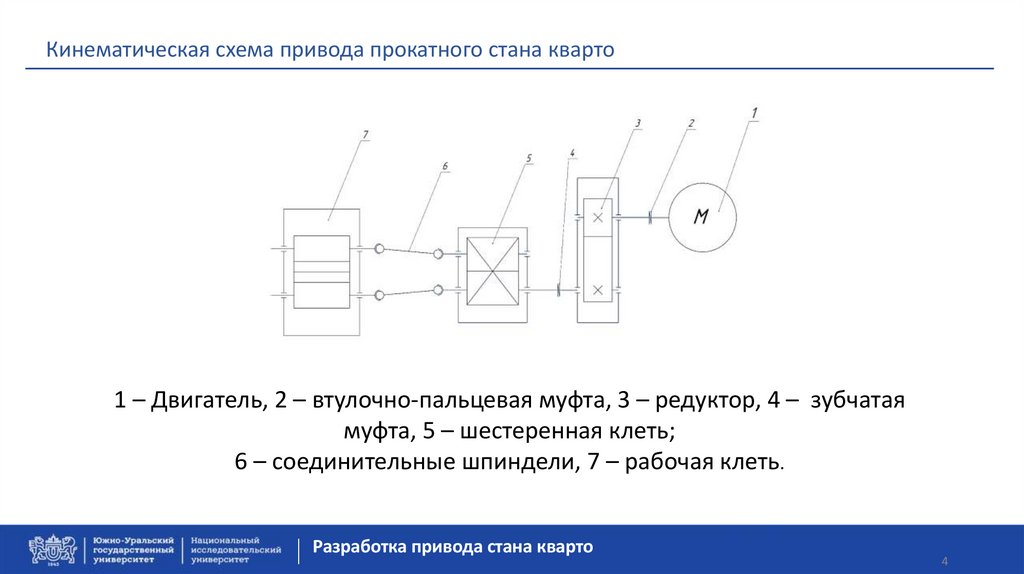

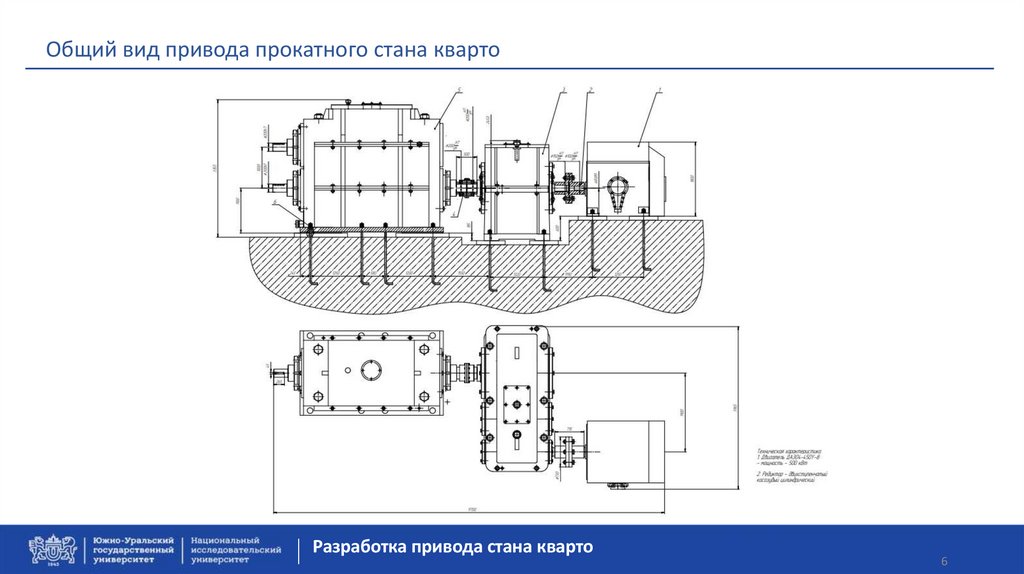

Кинематическая схема привода прокатного стана кварто
1 – Двигатель, 2 – втулочно-пальцевая муфта, 3 – редуктор, 4 – зубчатая
муфта, 5 – шестеренная клеть;
6 – соединительные шпиндели, 7 – рабочая клеть.
Разработка привода стана кварто
4

5.

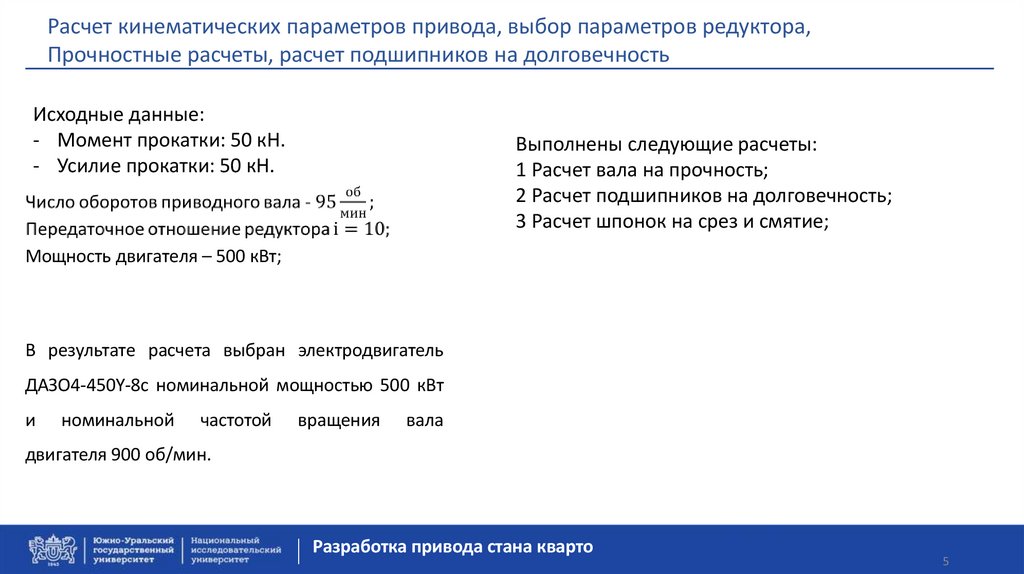

Расчет кинематических параметров привода, выбор параметров редуктора,
Прочностные расчеты, расчет подшипников на долговечность
Исходные данные:
- Момент прокатки: 50 кН.
- Усилие прокатки: 50 кН.
Выполнены следующие расчеты:

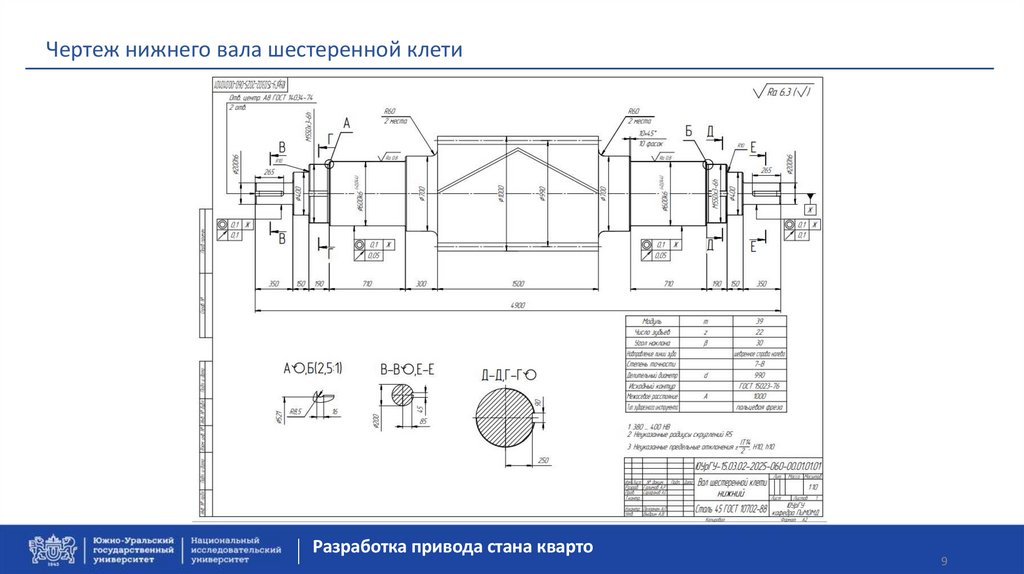

1 Расчет вала на прочность;
2 Расчет подшипников на долговечность;
3 Расчет шпонок на срез и смятие;
Мощность двигателя – 500 кВт;
В результате расчета выбран электродвигатель
ДАЗО4-450Y-8с номинальной мощностью 500 кВт
и
номинальной
частотой
вращения
вала
двигателя 900 об/мин.
Разработка привода стана кварто
5
