Кинематическая схема механизма разматывателя

3.63M

Category:

industry

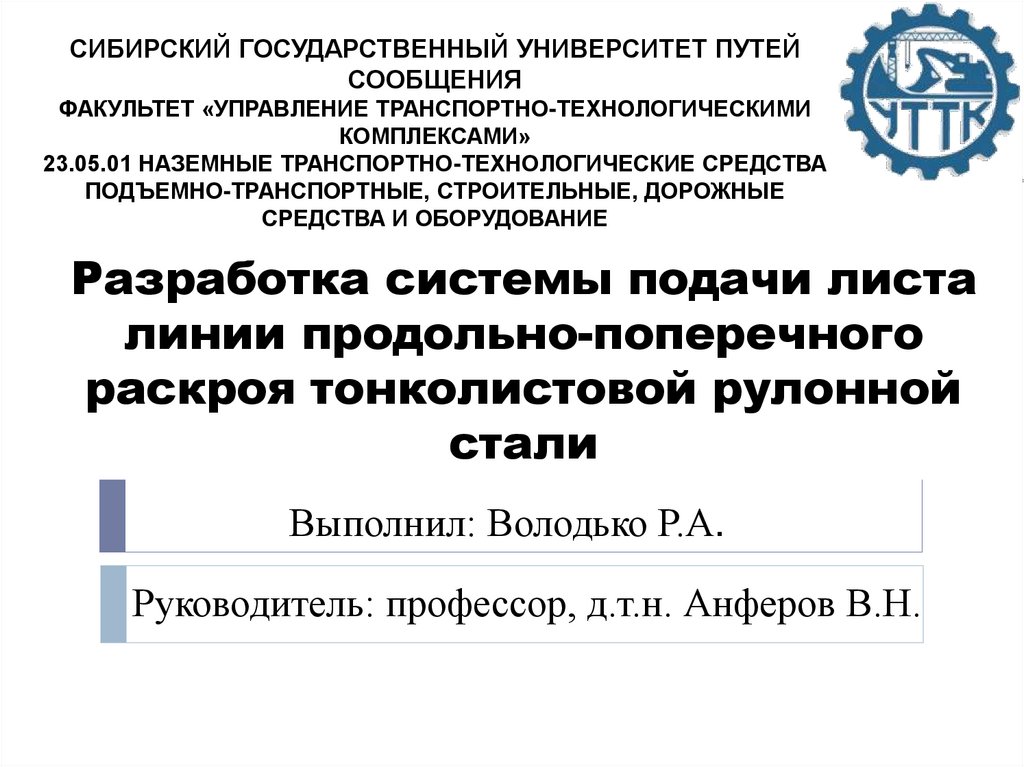

Разработка системы подачи листа линии продольно-поперечного раскроя тонколистовой рулонной стали

1.

СИБИРСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ПУТЕЙ
СООБЩЕНИЯ
ФАКУЛЬТЕТ «УПРАВЛЕНИЕ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИМИ
КОМПЛЕКСАМИ»
23.05.01 НАЗЕМНЫЕ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИЕ СРЕДСТВА
ПОДЪЕМНО-ТРАНСПОРТНЫЕ, СТРОИТЕЛЬНЫЕ, ДОРОЖНЫЕ
СРЕДСТВА И ОБОРУДОВАНИЕ
Разработка системы подачи листа
линии продольно-поперечного
раскроя тонколистовой рулонной
стали
Выполнил: Володько Р.А.
Руководитель: профессор, д.т.н. Анферов В.Н.

2.

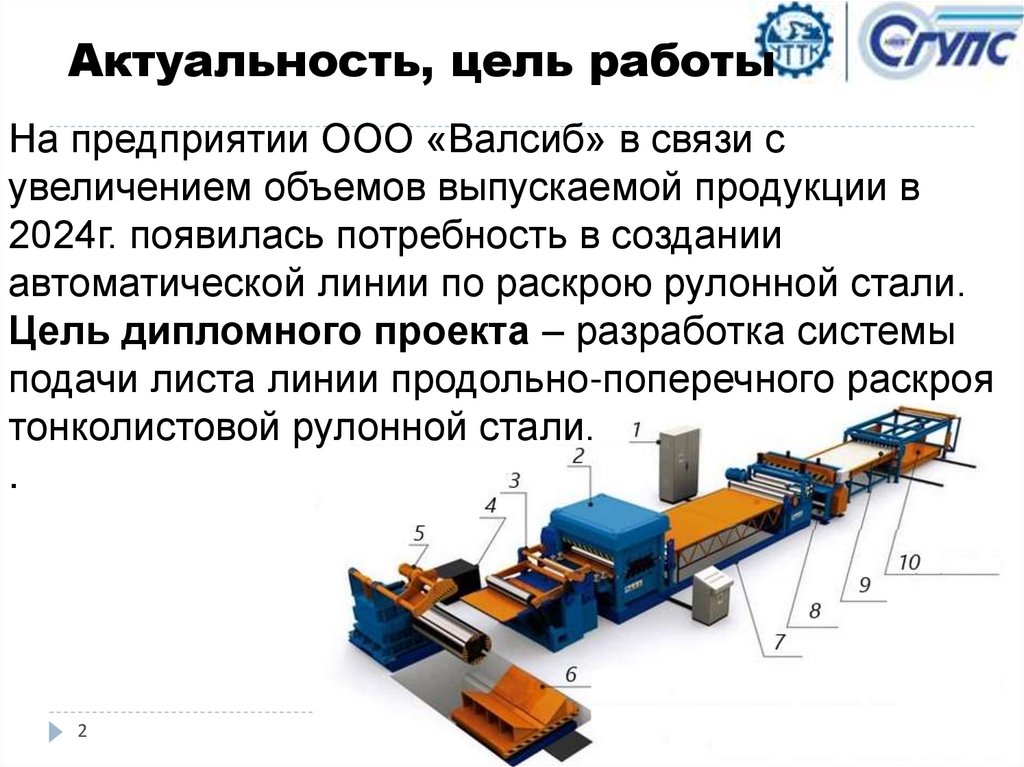

Актуальность, цель работы
На предприятии ООО «Валсиб» в связи с
увеличением объемов выпускаемой продукции в
2024г. появилась потребность в создании
автоматической линии по раскрою рулонной стали.
Цель дипломного проекта – разработка системы
подачи листа линии продольно-поперечного раскроя
тонколистовой рулонной стали.
.
2

3.

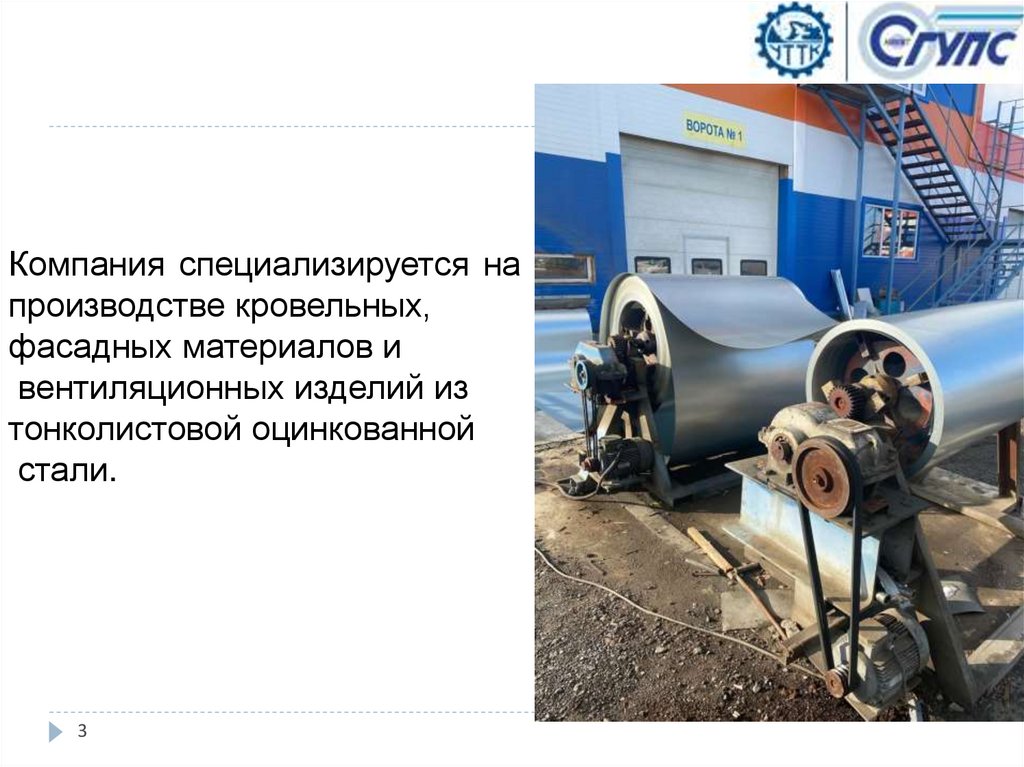

Компания специализируется на
производстве кровельных,
фасадных материалов и
вентиляционных изделий из
тонколистовой оцинкованной
стали.
3

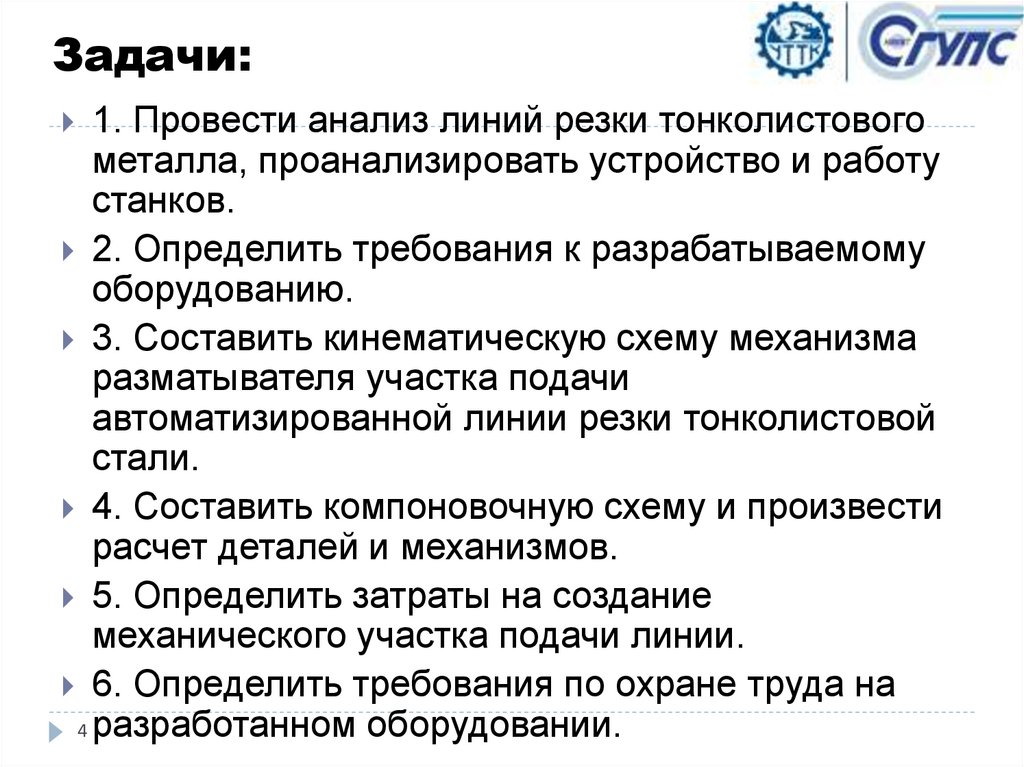

4. Задачи:

1. Провести анализ линий резки тонколистового
металла, проанализировать устройство и работу
станков.
2. Определить требования к разрабатываемому
оборудованию.
3. Составить кинематическую схему механизма
разматывателя участка подачи
автоматизированной линии резки тонколистовой
стали.
4. Составить компоновочную схему и произвести
расчет деталей и механизмов.
5. Определить затраты на создание
механического участка подачи линии.
6. Определить требования по охране труда на
4 разработанном оборудовании.

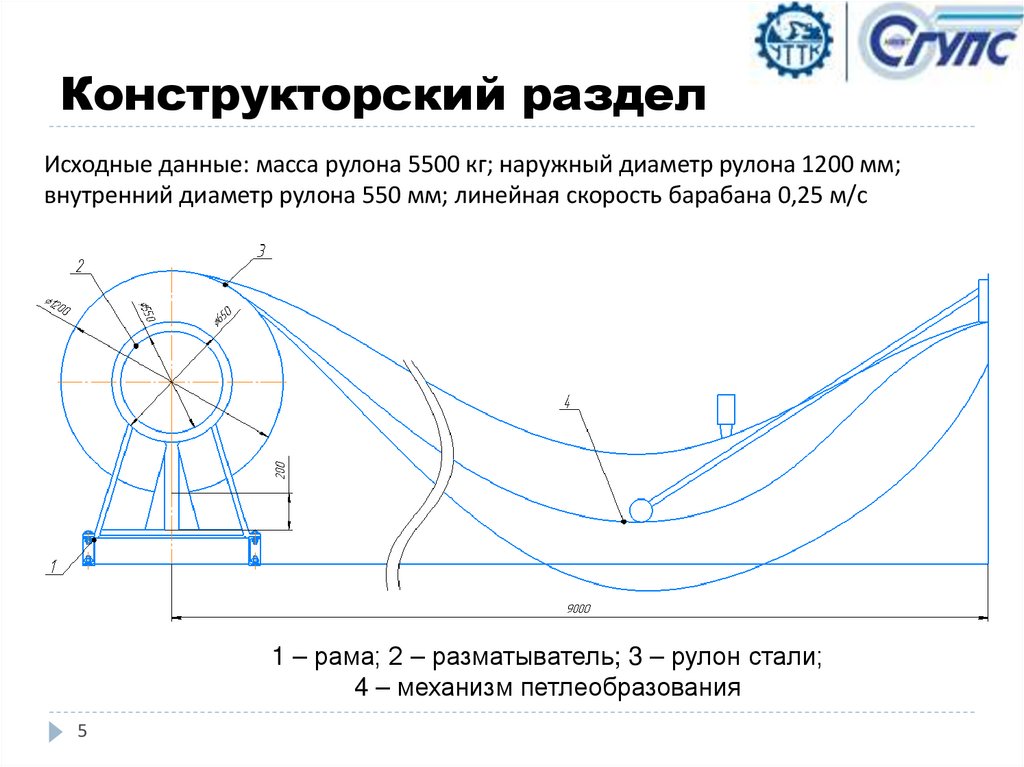

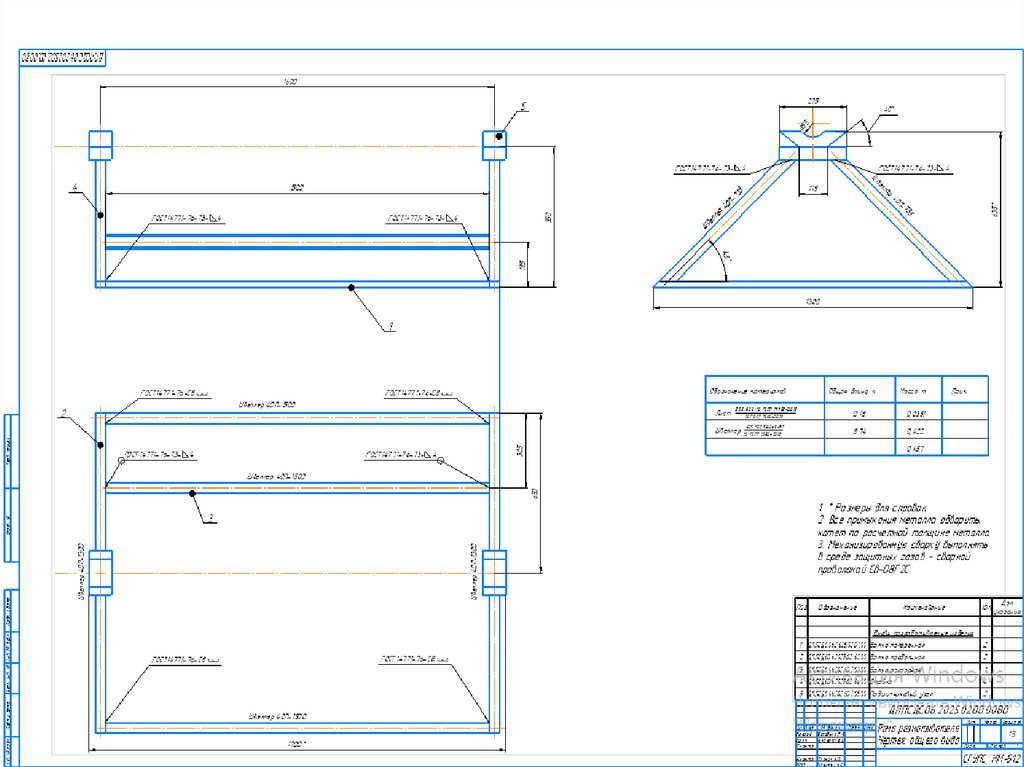

5. Конструкторский раздел

Исходные данные: масса рулона 5500 кг; наружный диаметр рулона 1200 мм;
внутренний диаметр рулона 550 мм; линейная скорость барабана 0,25 м/с
1 – рама; 2 – разматыватель; 3 – рулон стали;
4 – механизм петлеобразования
5

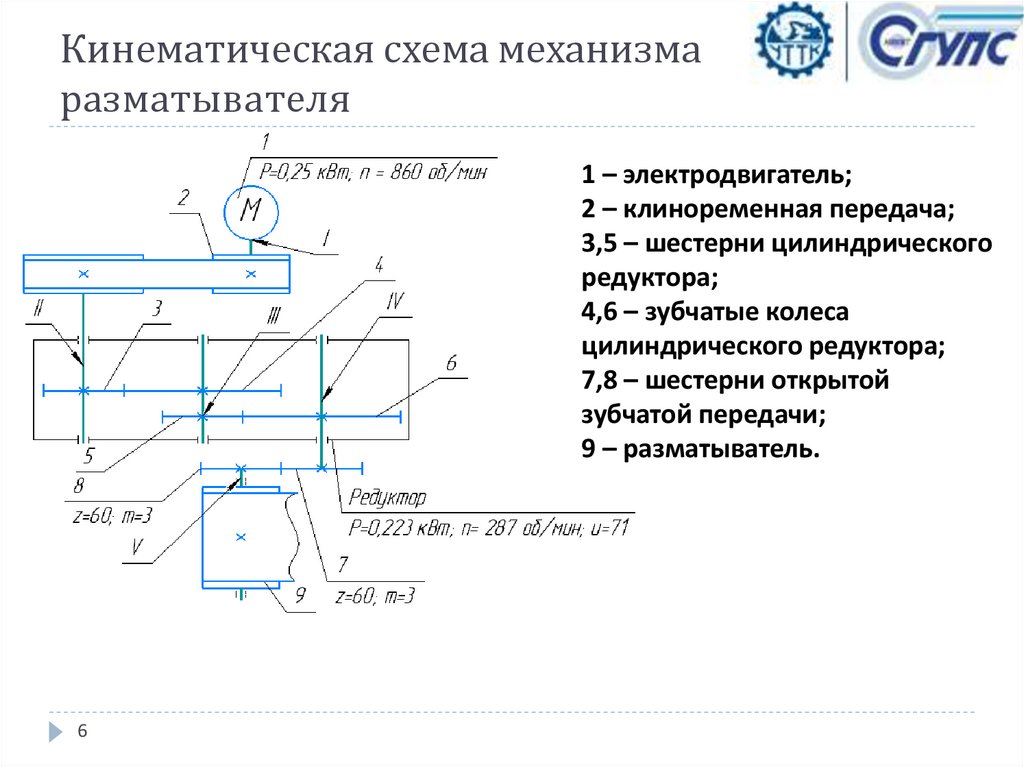

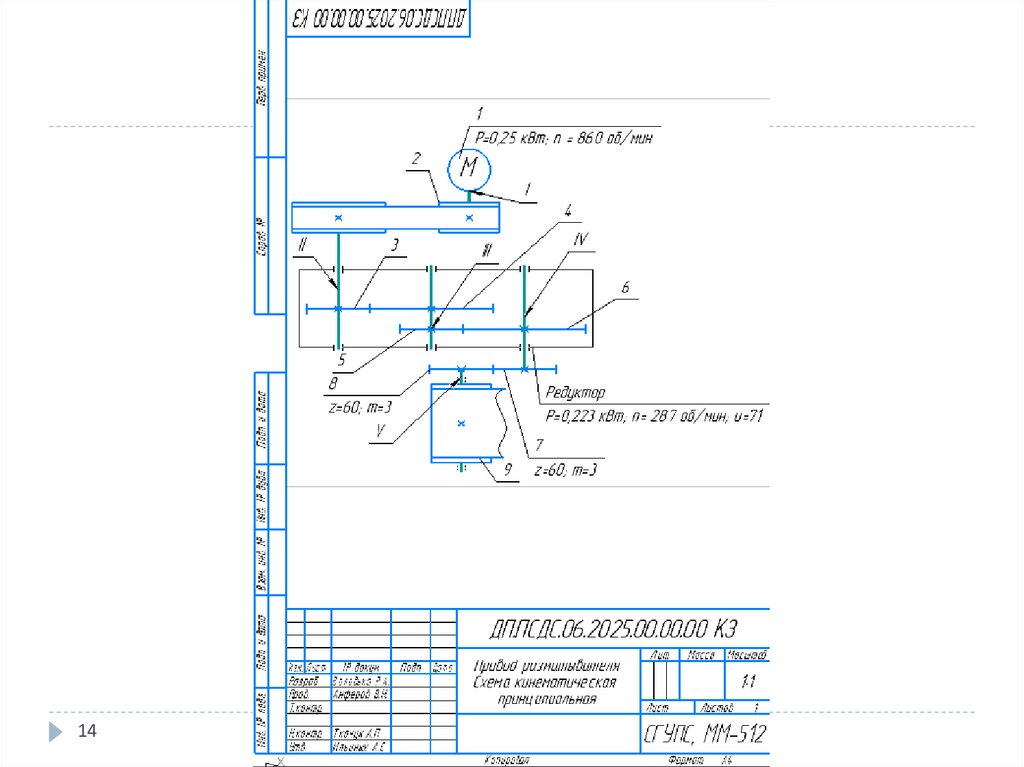

6. Кинематическая схема механизма разматывателя

1 – электродвигатель;
2 – клиноременная передача;
3,5 – шестерни цилиндрического
редуктора;
4,6 – зубчатые колеса
цилиндрического редуктора;
7,8 – шестерни открытой
зубчатой передачи;
9 – разматыватель.
6

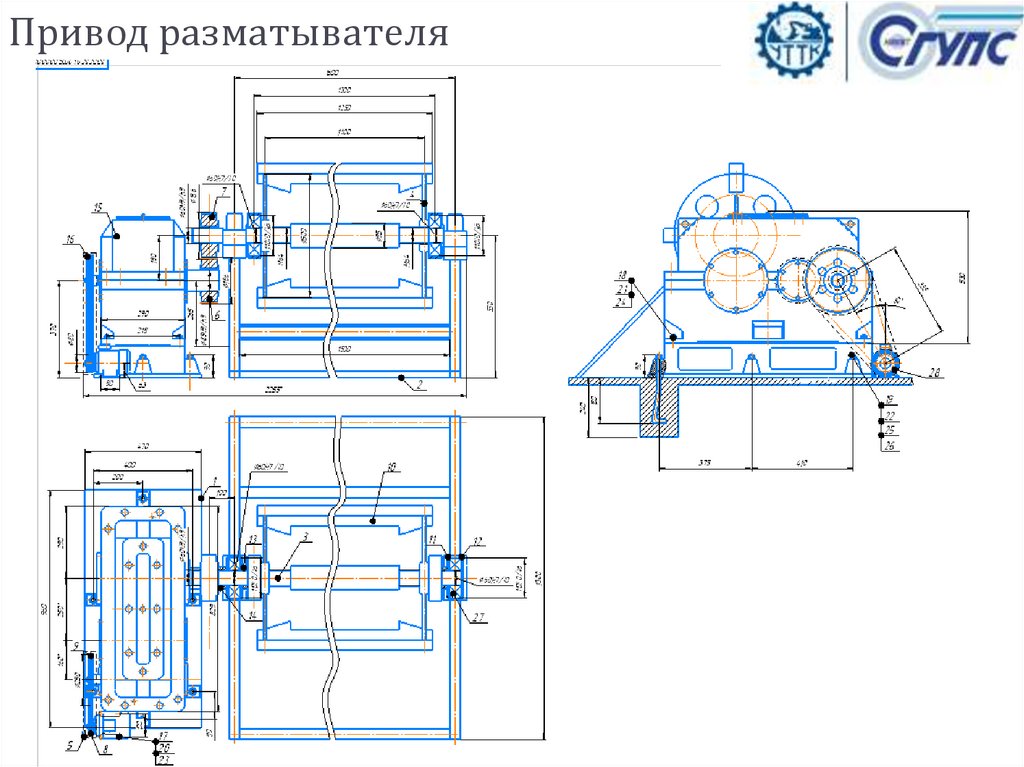

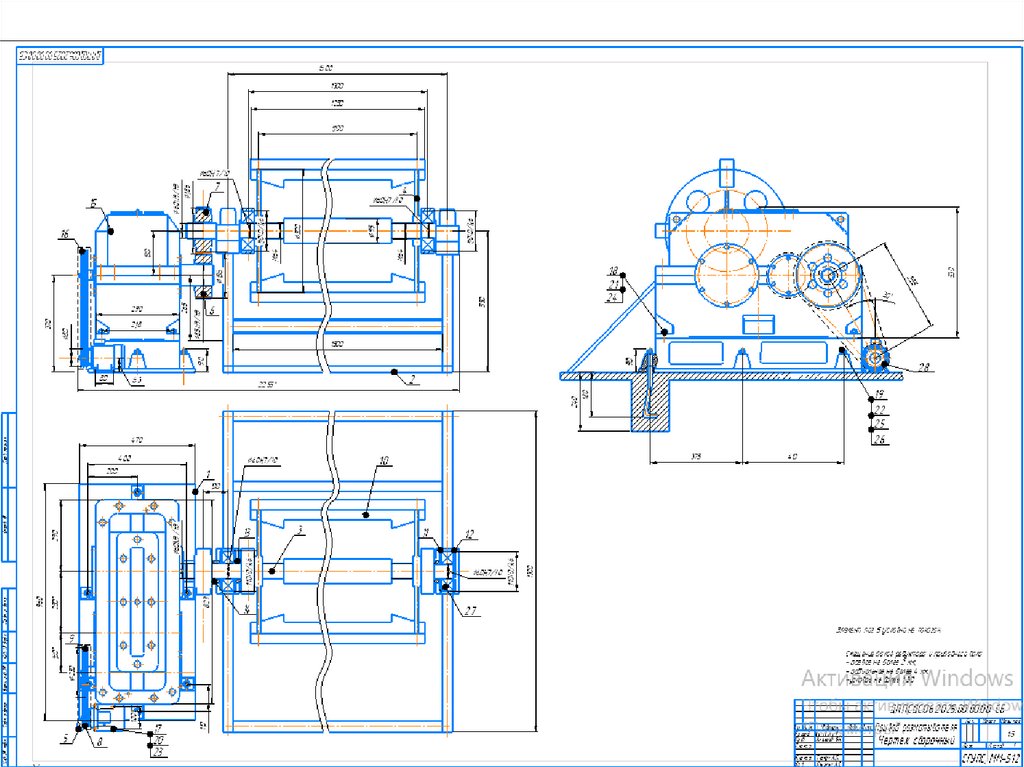

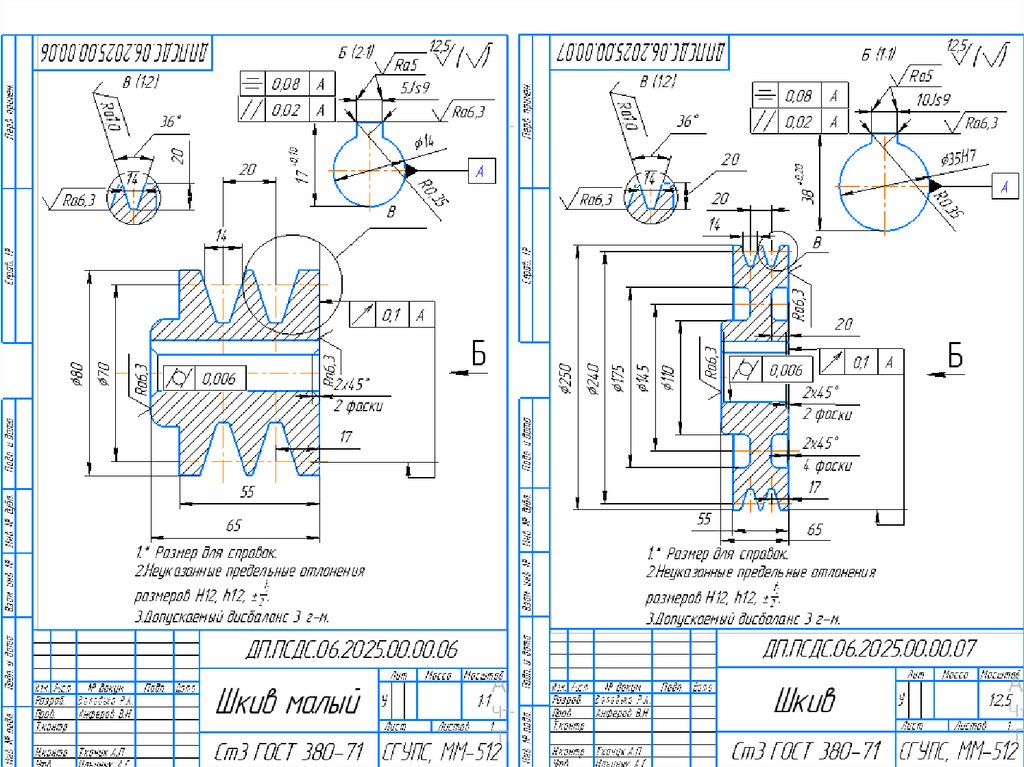

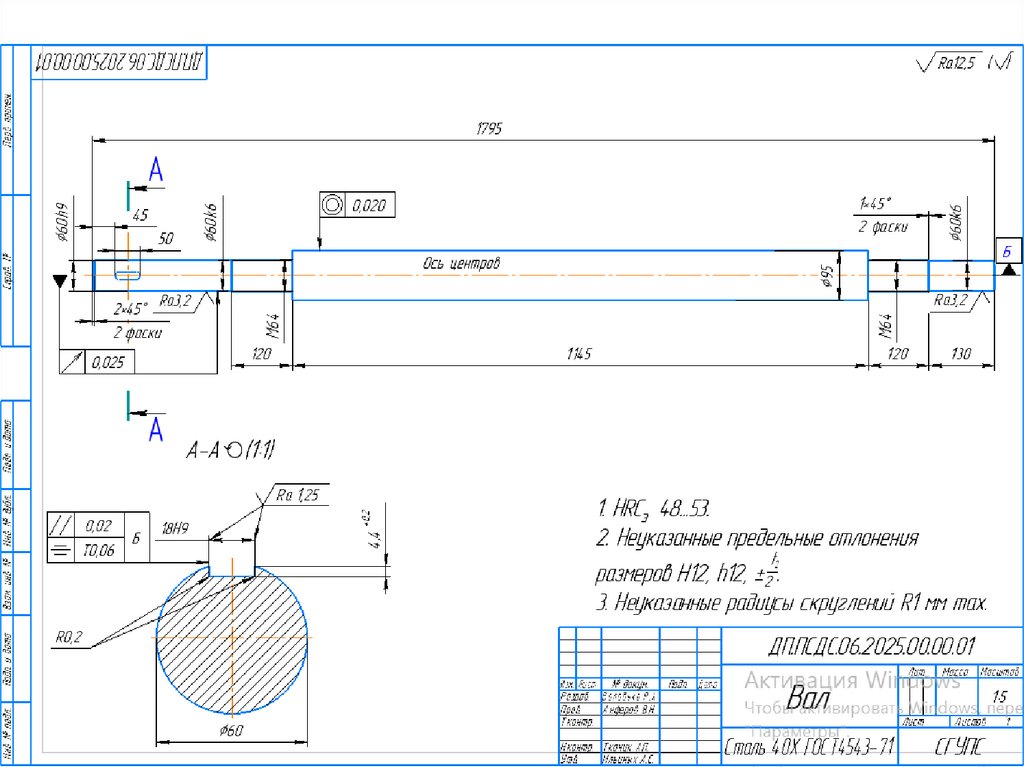

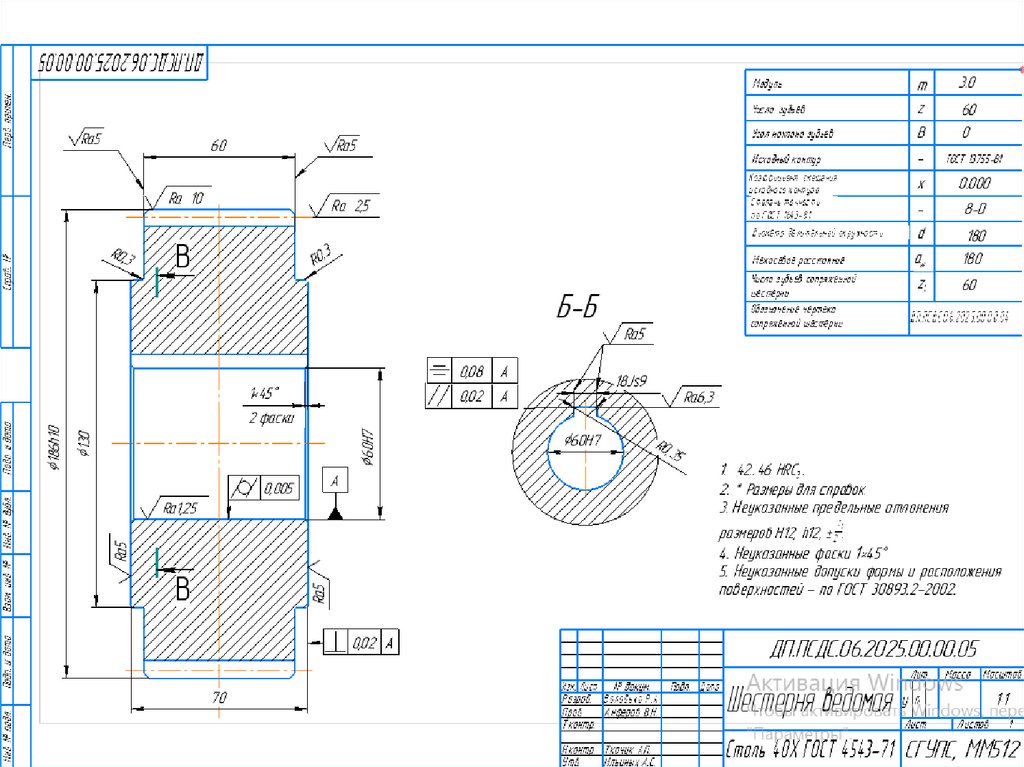

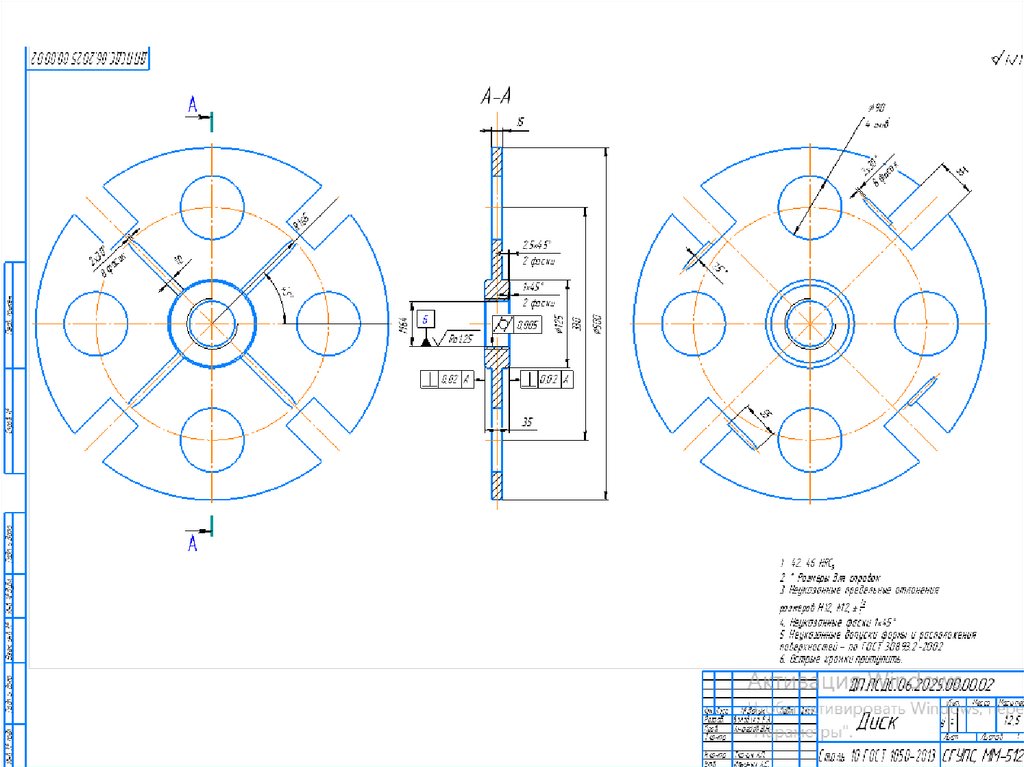

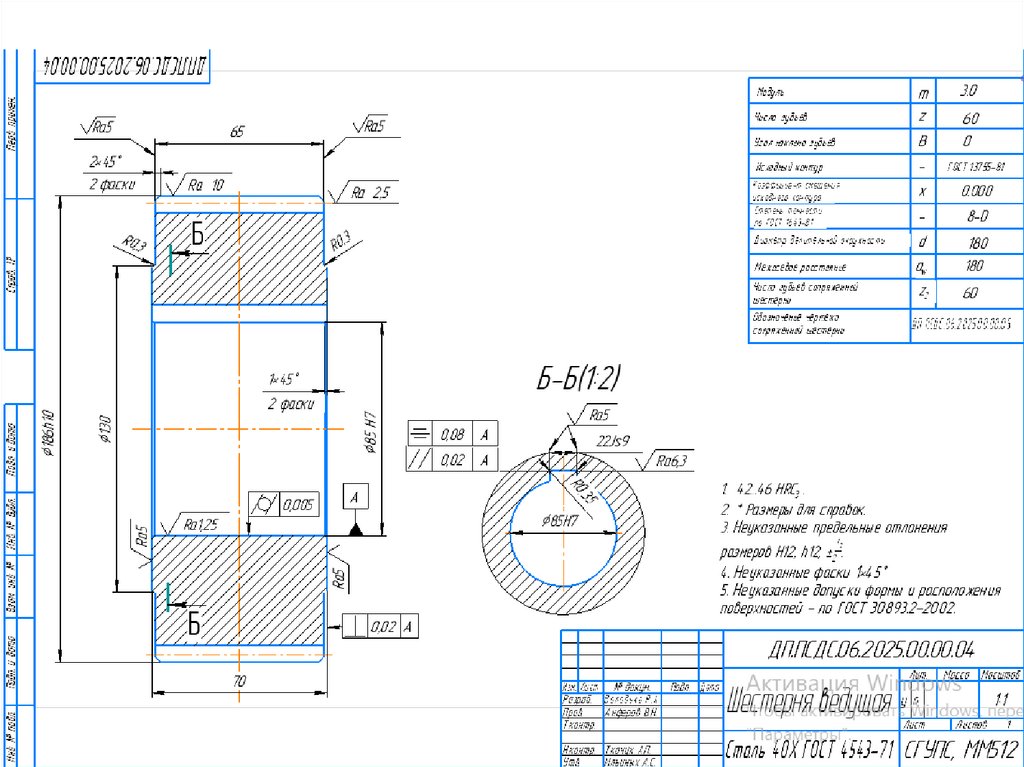

7. Привод разматывателя

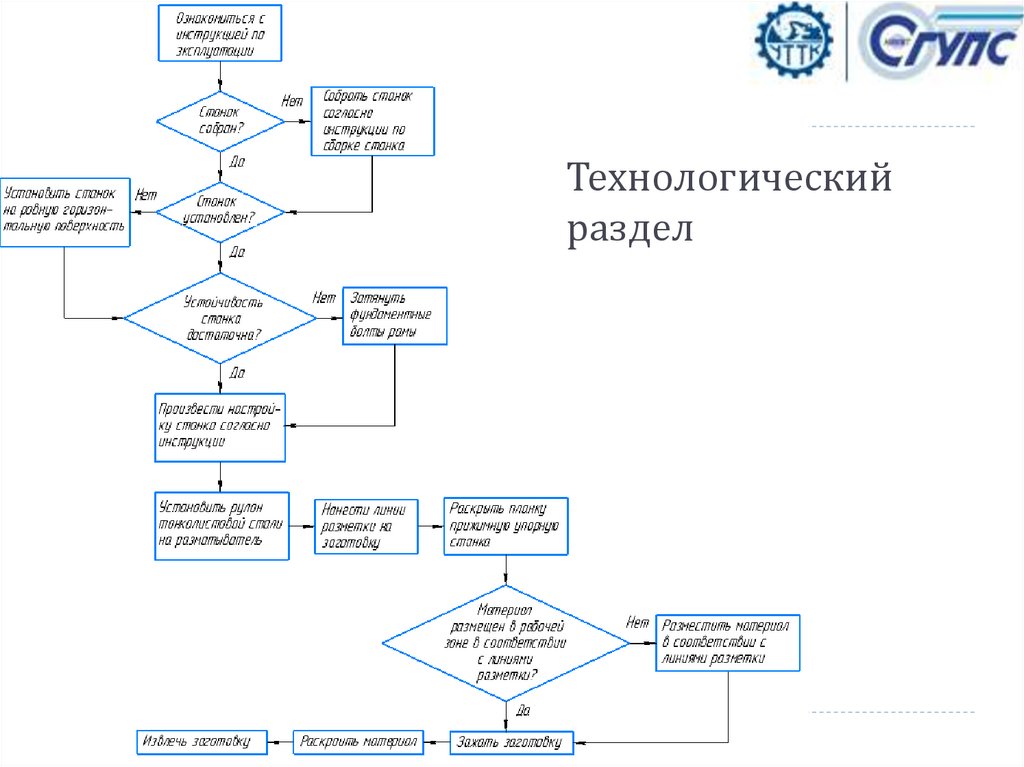

8. Технологический раздел

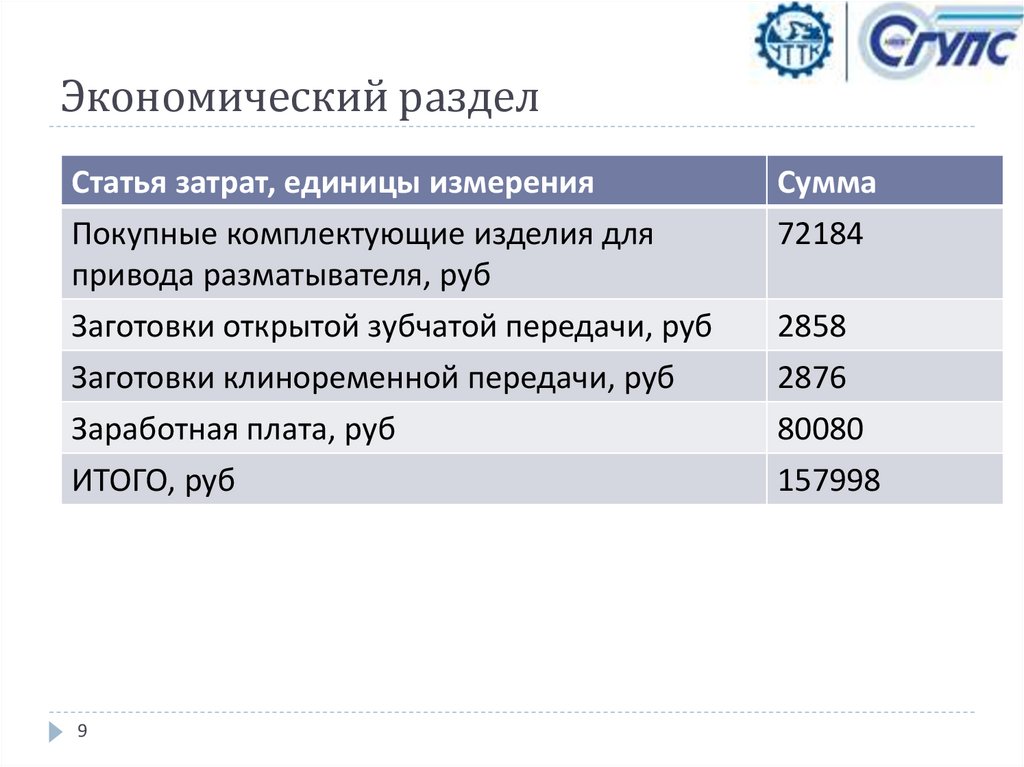

9. Экономический раздел

Статья затрат, единицы измерения
Покупные комплектующие изделия для
привода разматывателя, руб
Сумма
72184
Заготовки открытой зубчатой передачи, руб
Заготовки клиноременной передачи, руб
Заработная плата, руб
2858
2876
80080
ИТОГО, руб
157998
9

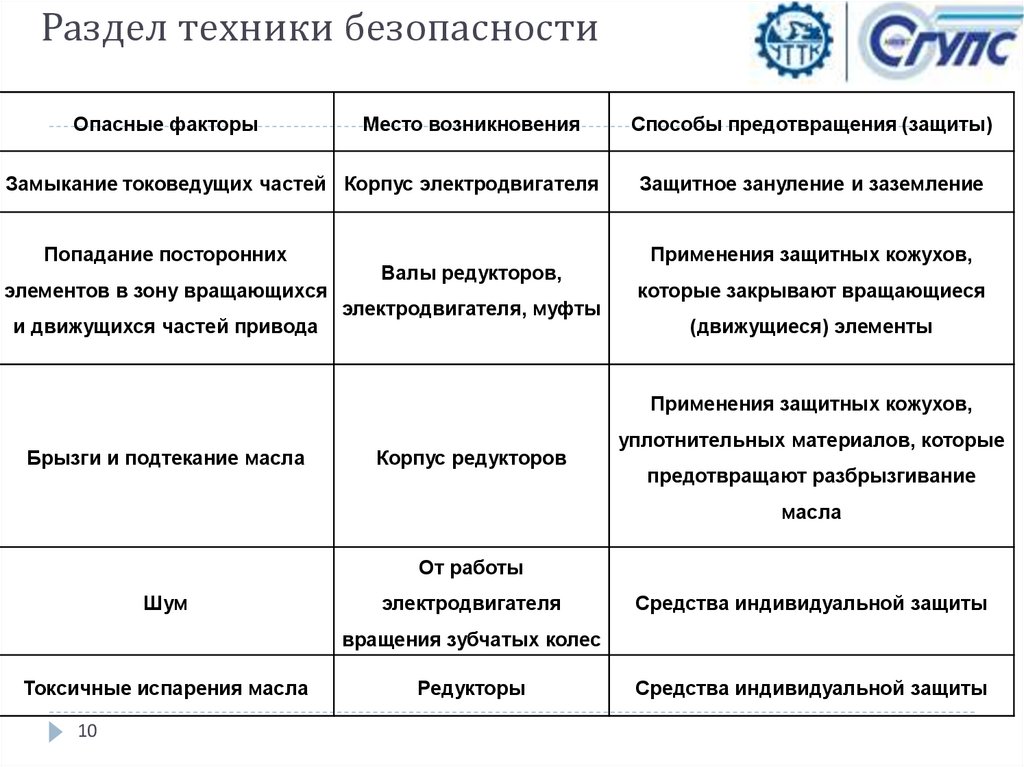

10. Раздел техники безопасности

Опасные факторы
Место возникновения
Замыкание токоведущих частей Корпус электродвигателя
Попадание посторонних
элементов в зону вращающихся
и движущихся частей привода
Валы редукторов,
электродвигателя, муфты
Способы предотвращения (защиты)
Защитное зануление и заземление
Применения защитных кожухов,
которые закрывают вращающиеся
(движущиеся) элементы
Применения защитных кожухов,
Брызги и подтекание масла
Корпус редукторов
уплотнительных материалов, которые
предотвращают разбрызгивание
масла
От работы
Шум
электродвигателя
Средства индивидуальной защиты
вращения зубчатых колес
Токсичные испарения масла
10
Редукторы
Средства индивидуальной защиты

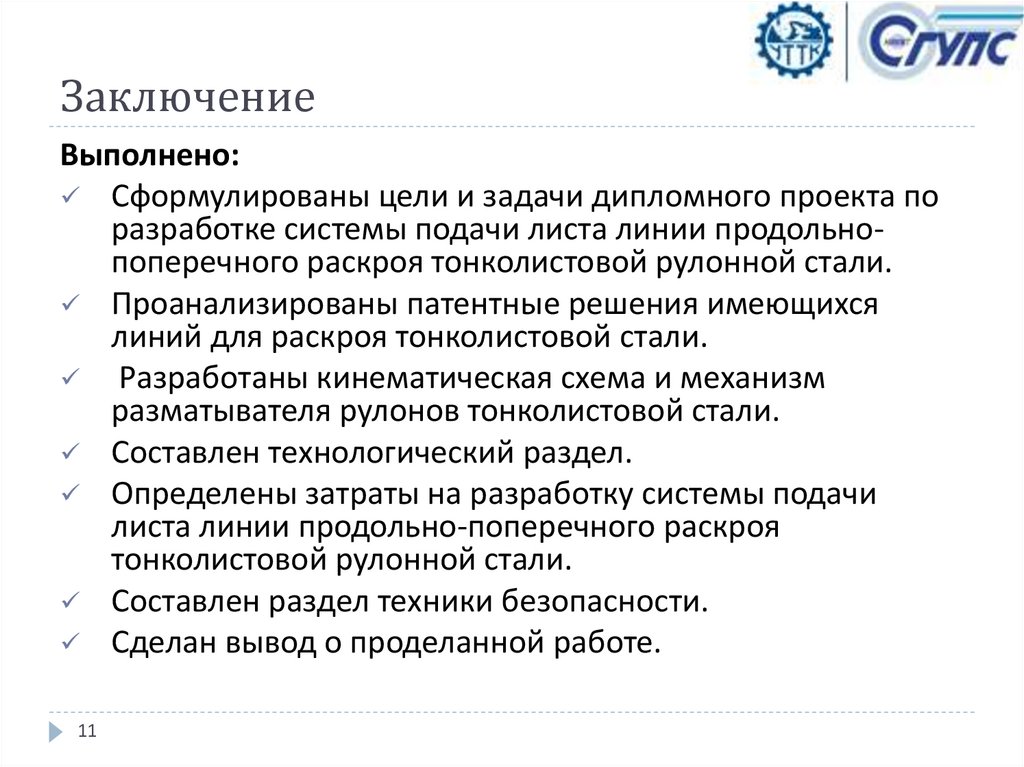

11. Заключение

Выполнено:
Сформулированы цели и задачи дипломного проекта по
разработке системы подачи листа линии продольнопоперечного раскроя тонколистовой рулонной стали.
Проанализированы патентные решения имеющихся
линий для раскроя тонколистовой стали.
Разработаны кинематическая схема и механизм
разматывателя рулонов тонколистовой стали.
Составлен технологический раздел.
Определены затраты на разработку системы подачи
листа линии продольно-поперечного раскроя
тонколистовой рулонной стали.
Составлен раздел техники безопасности.
Сделан вывод о проделанной работе.
11
