Непрерывные материалы. Специальные (вопрос 9)

1.

НЕПРЕРЫВНЫЕ
МАТЕРИАЛЫ
СПЕЦИАЛЬНЫЕ

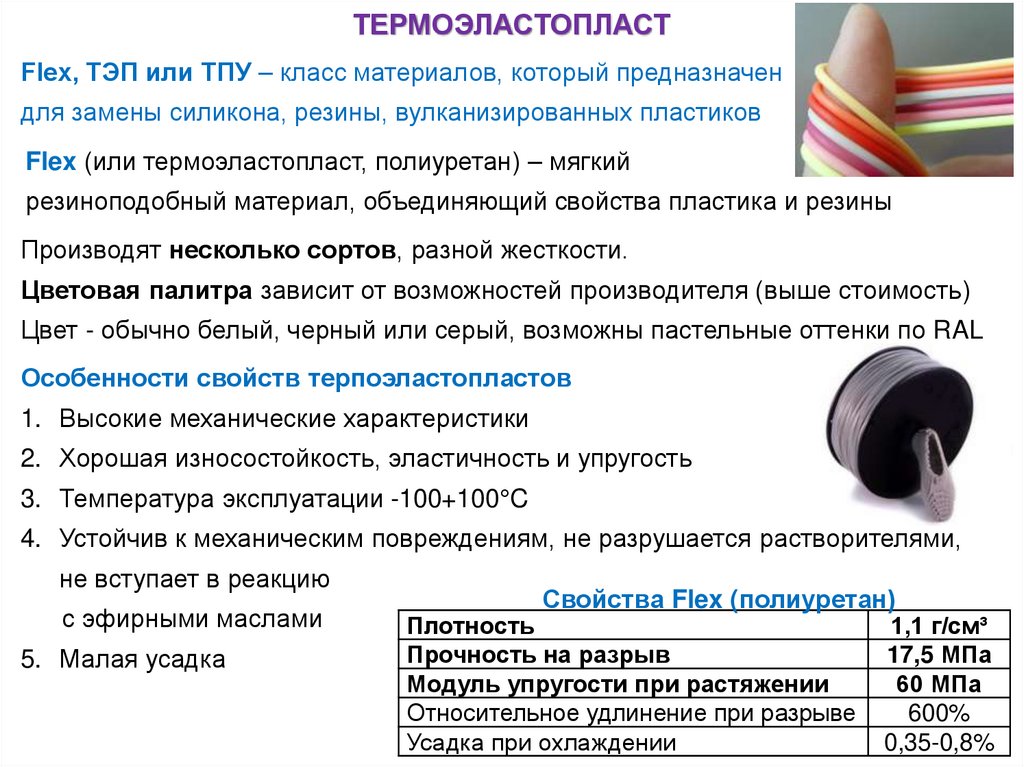

2.

ТЕРМОЭЛАСТОПЛАСТ
Flex, ТЭП или ТПУ – класс материалов, который предназначен
для замены силикона, резины, вулканизированных пластиков
Flex (или термоэластопласт, полиуретан) – мягкий
резиноподобный материал, объединяющий свойства пластика и резины
Производят несколько сортов, разной жесткости.
Цветовая палитра зависит от возможностей производителя (выше стоимость)
Цвет - обычно белый, черный или серый, возможны пастельные оттенки по RAL
Особенности свойств терпоэластопластов
1. Высокие механические характеристики
2. Хорошая износостойкость, эластичность и упругость
3. Температура эксплуатации -100+100°C
4. Устойчив к механическим повреждениям, не разрушается растворителями,
не вступает в реакцию
с эфирными маслами
5. Малая усадка
Свойства Flex (полиуретан)
Плотность
Прочность на разрыв
Модуль упругости при растяжении
Относительное удлинение при разрыве
Усадка при охлаждении
1,1 г/см³
17,5 МПа
60 МПа
600%
0,35-0,8%

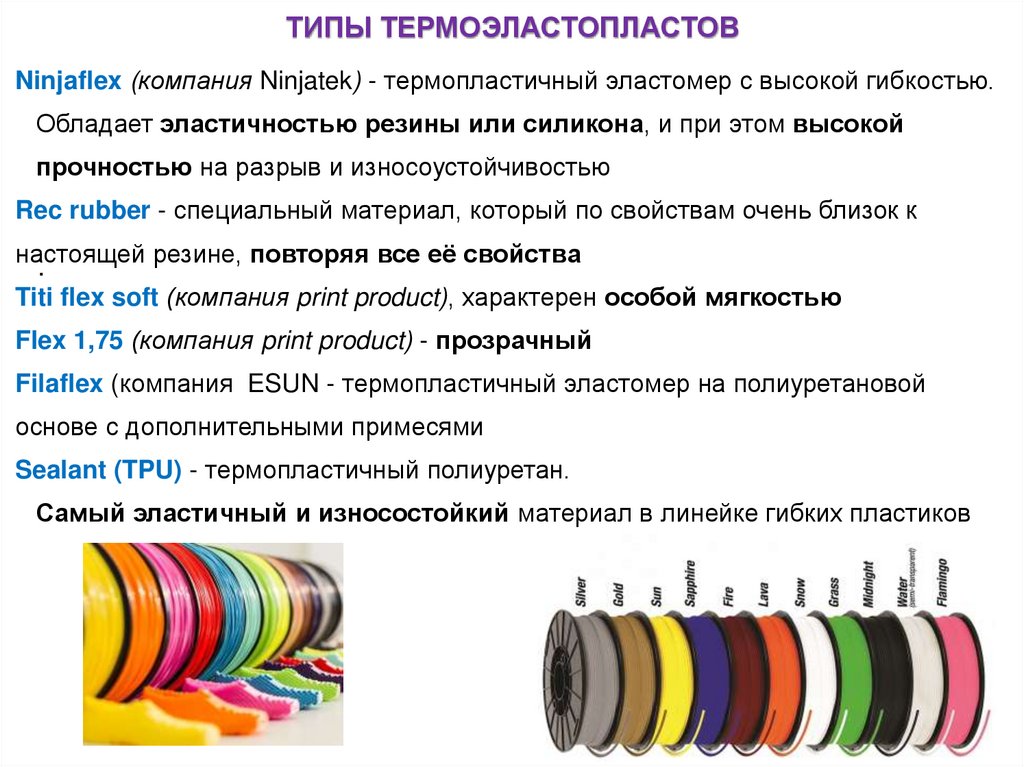

3.

ТИПЫ ТЕРМОЭЛАСТОПЛАСТОВ
Ninjaflex (компания Ninjatek) - термопластичный эластомер с высокой гибкостью.
Обладает эластичностью резины или силикона, и при этом высокой
прочностью на разрыв и износоустойчивостью
Rec rubber - специальный материал, который по свойствам очень близок к
настоящей резине, повторяя все её свойства
.
Titi flex soft (компания print product), характерен особой мягкостью
Flex 1,75 (компания print product) - прозрачный
Filaflex (компания ESUN - термопластичный эластомер на полиуретановой
основе с дополнительными примесями
Sealant (TPU) - термопластичный полиуретан.
Самый эластичный и износостойкий материал в линейке гибких пластиков

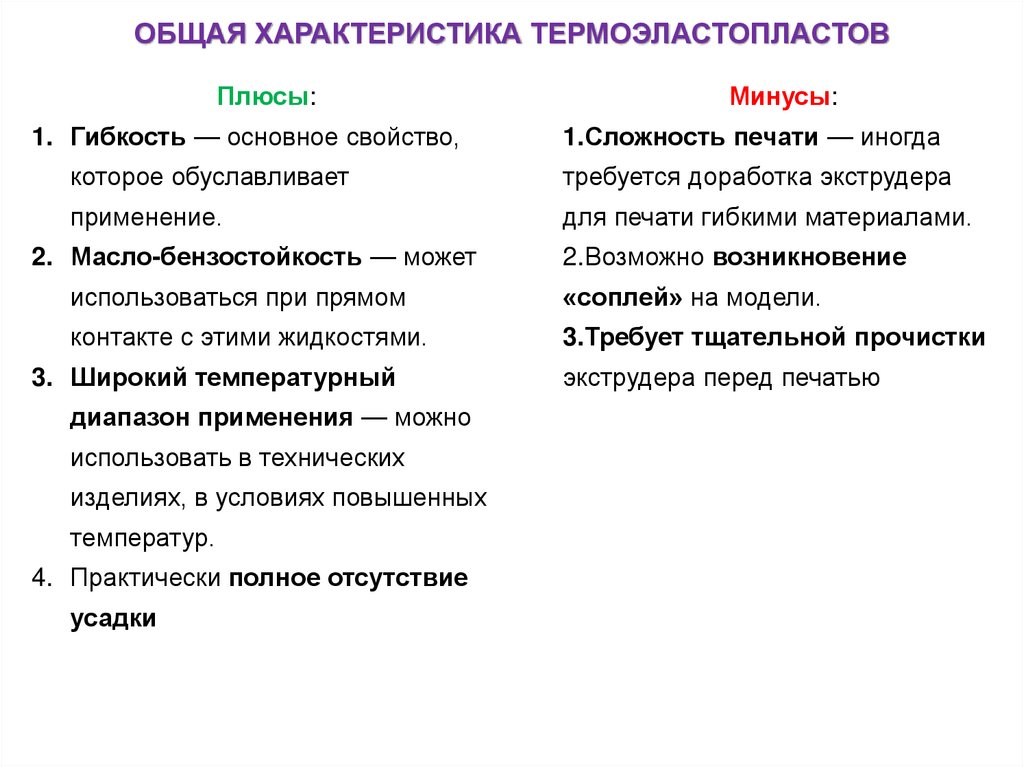

4.

ОБЩАЯ ХАРАКТЕРИСТИКА ТЕРМОЭЛАСТОПЛАСТОВ
Плюсы:
1. Гибкость — основное свойство,
Минусы:
1.Сложность печати — иногда
которое обуславливает
требуется доработка экструдера
применение.
для печати гибкими материалами.
2. Масло-бензостойкость — может
2.Возможно возникновение
использоваться при прямом
«соплей» на модели.
контакте с этими жидкостями.
3.Требует тщательной прочистки
3. Широкий температурный
диапазон применения — можно
использовать в технических
изделиях, в условиях повышенных
температур.
4. Практически полное отсутствие
усадки
экструдера перед печатью

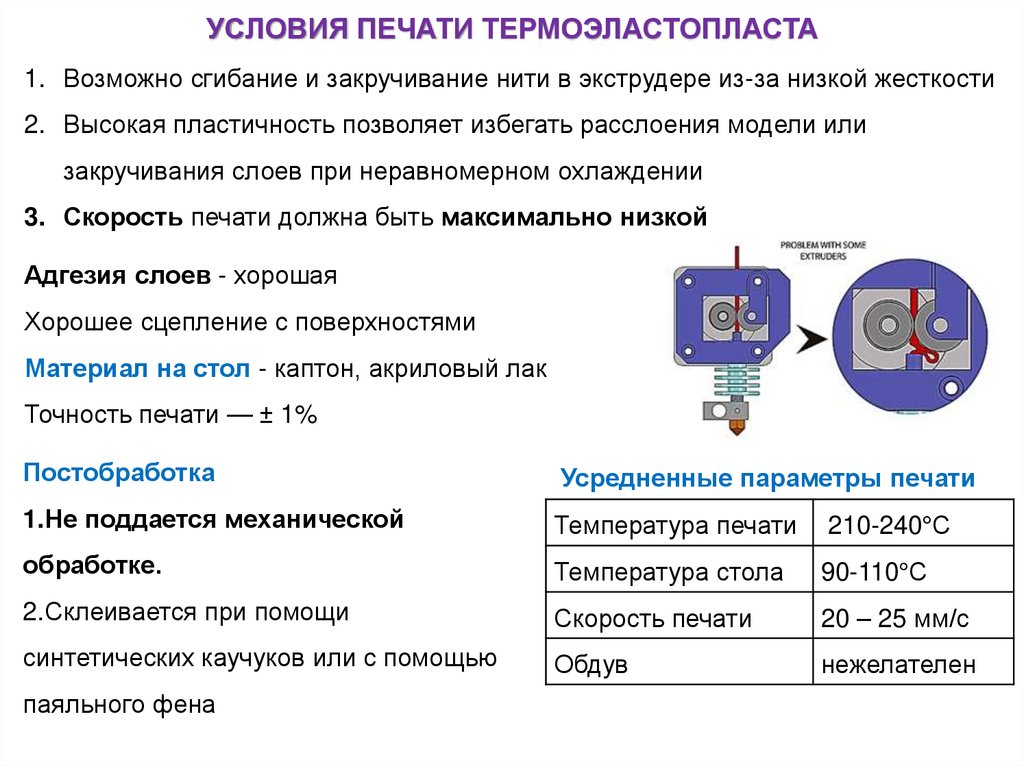

5.

УСЛОВИЯ ПЕЧАТИ ТЕРМОЭЛАСТОПЛАСТА
1. Возможно сгибание и закручивание нити в экструдере из-за низкой жесткости
2. Высокая пластичность позволяет избегать расслоения модели или
закручивания слоев при неравномерном охлаждении
3. Скорость печати должна быть максимально низкой
Адгезия слоев - хорошая
Хорошее сцепление с поверхностями
Материал на стол - каптон, акриловый лак
Точность печати — ± 1%
Постобработка
Усредненные параметры печати
1.Не поддается механической
Температура печати
210-240 С
обработке.
Температура стола
90-110 С
2.Склеивается при помощи
Скорость печати
20 – 25 мм/с
синтетических каучуков или с помощью
Обдув
нежелателен
паяльного фена

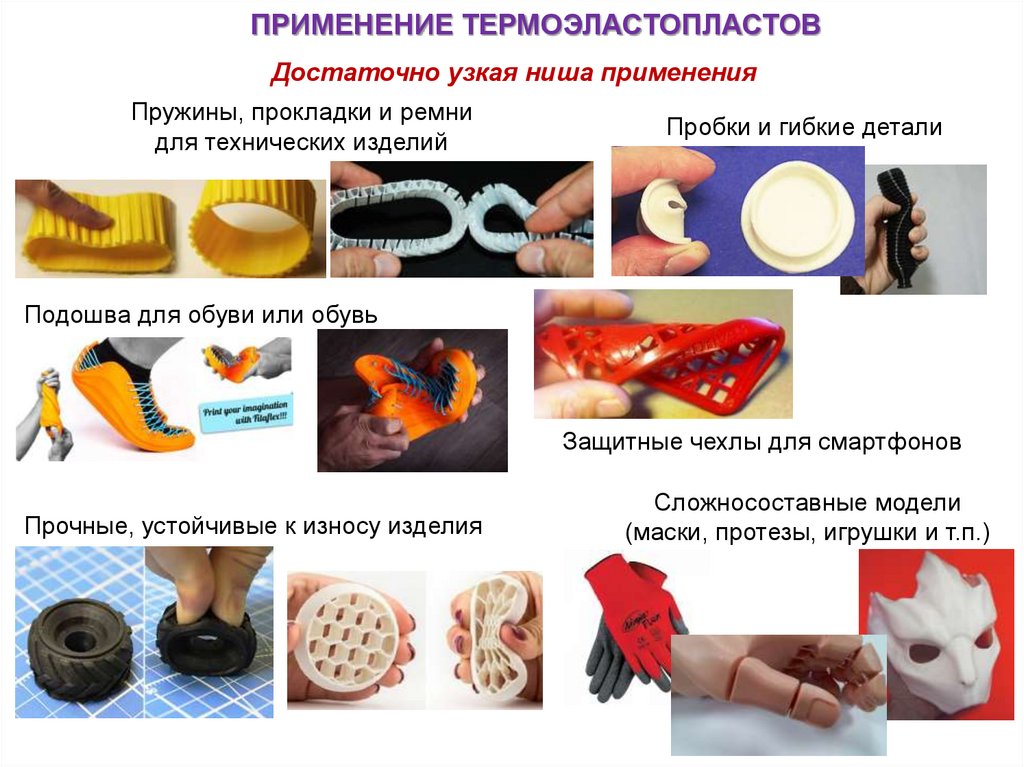

6.

ПРИМЕНЕНИЕ ТЕРМОЭЛАСТОПЛАСТОВ
Достаточно узкая ниша применения
Пружины, прокладки и ремни
для технических изделий
Пробки и гибкие детали
Подошва для обуви или обувь
Защитные чехлы для смартфонов
Прочные, устойчивые к износу изделия
Сложносоставные модели
(маски, протезы, игрушки и т.п.)
