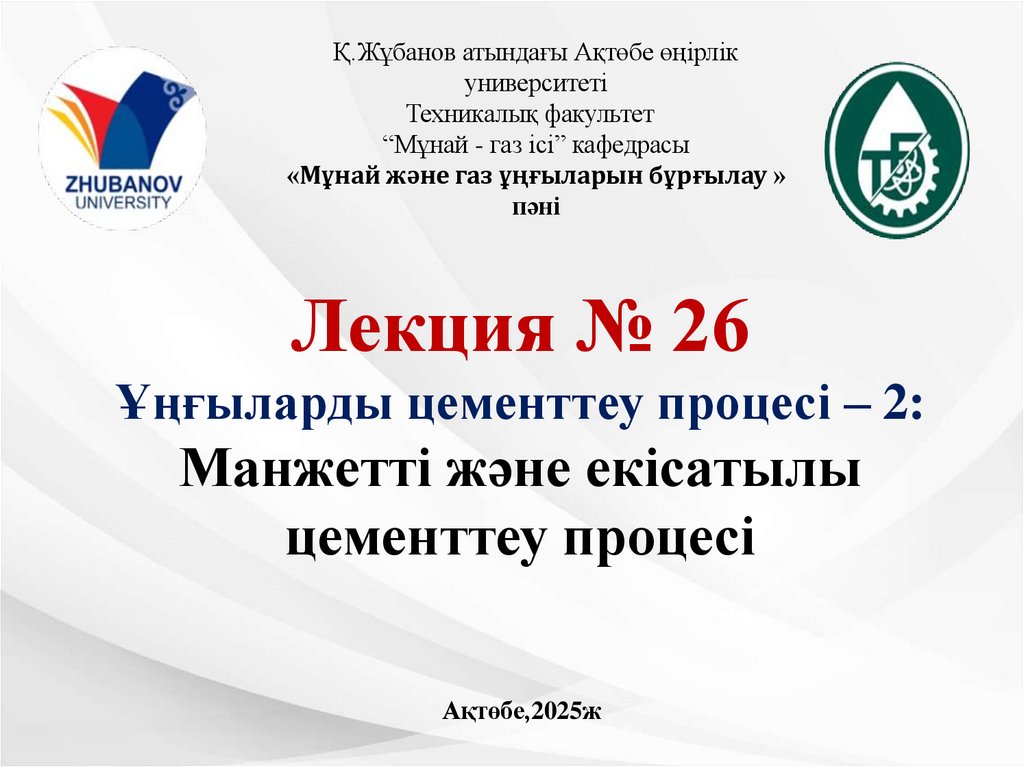

Қ.Жұбанов атындағы Ақтөбе өңірлік
университеті
Техникалық факультет
“Мұнай - газ ісі” кафедрасы
«Мұнай және газ ұңғыларын бұрғылау »
пәні
Лекция № 26
Ұңғыларды цементтеу процесі – 2:
Манжетті және екісатылы
цементтеу процесі
Ақтөбе,2025ж

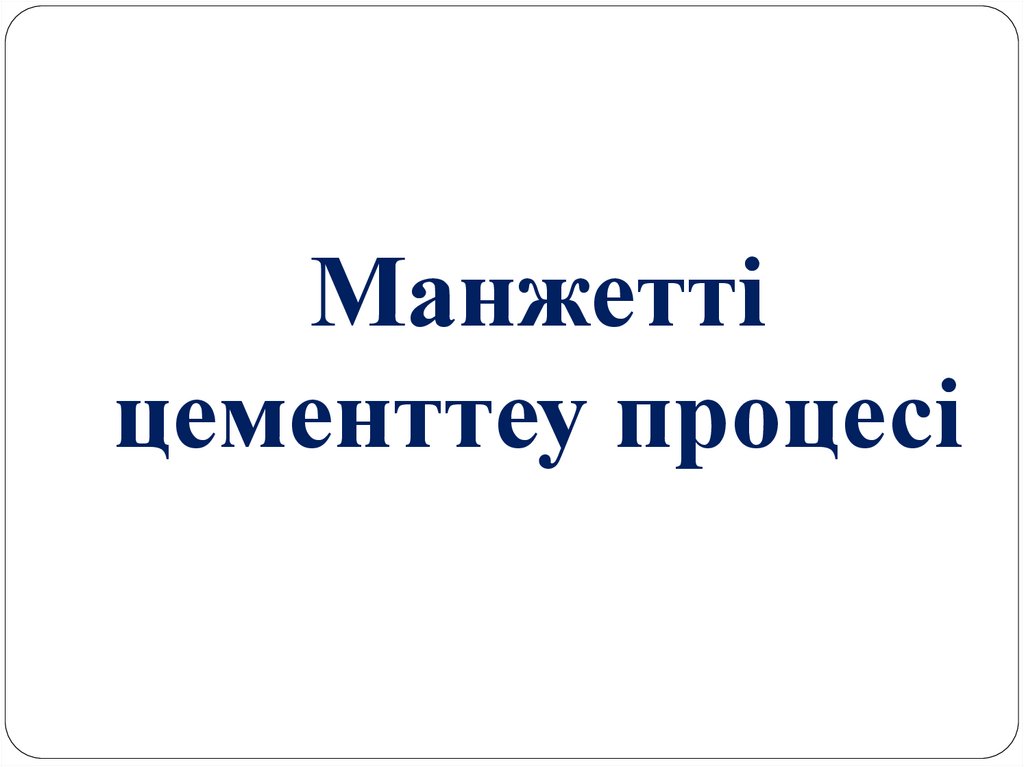

2. Манжетті цементтеу процесі

3.

4.

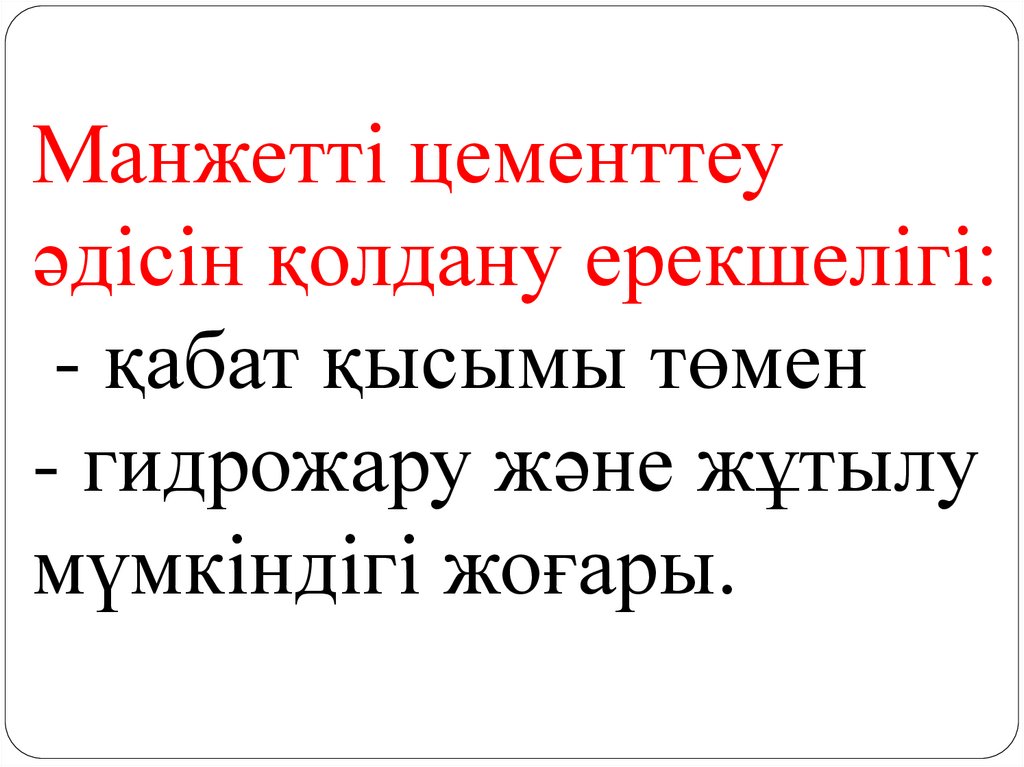

Манжетті цементтеу
әдісін қолдану ерекшелігі:
- қабат қысымы төмен
- гидрожару және жұтылу
мүмкіндігі жоғары.

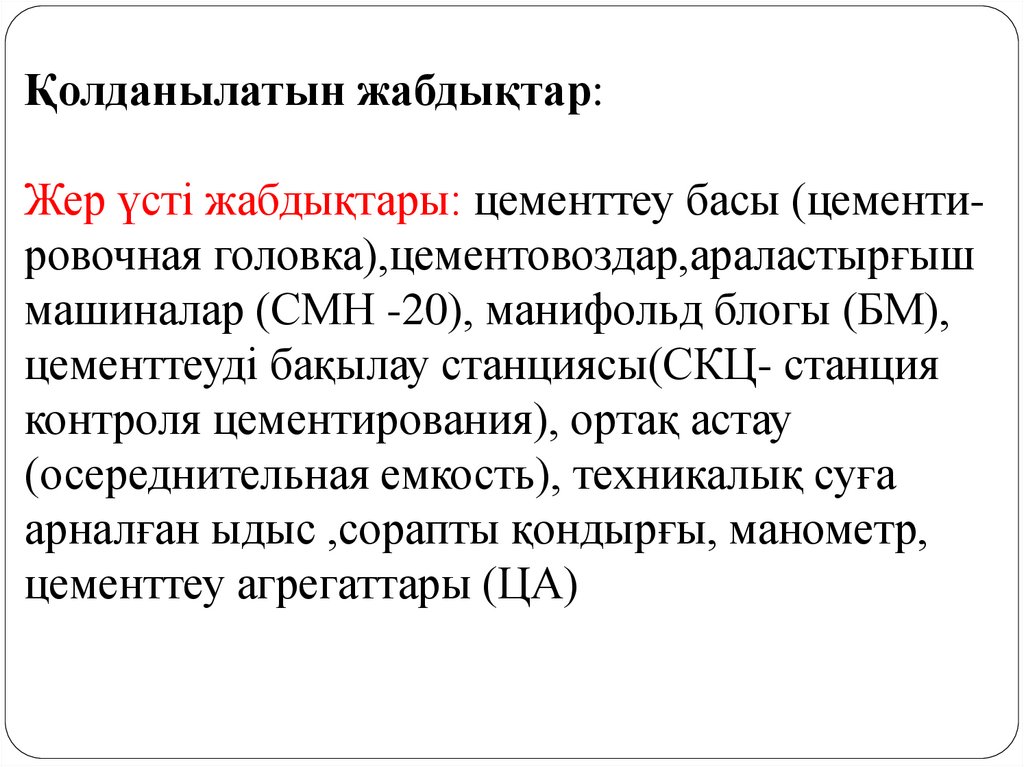

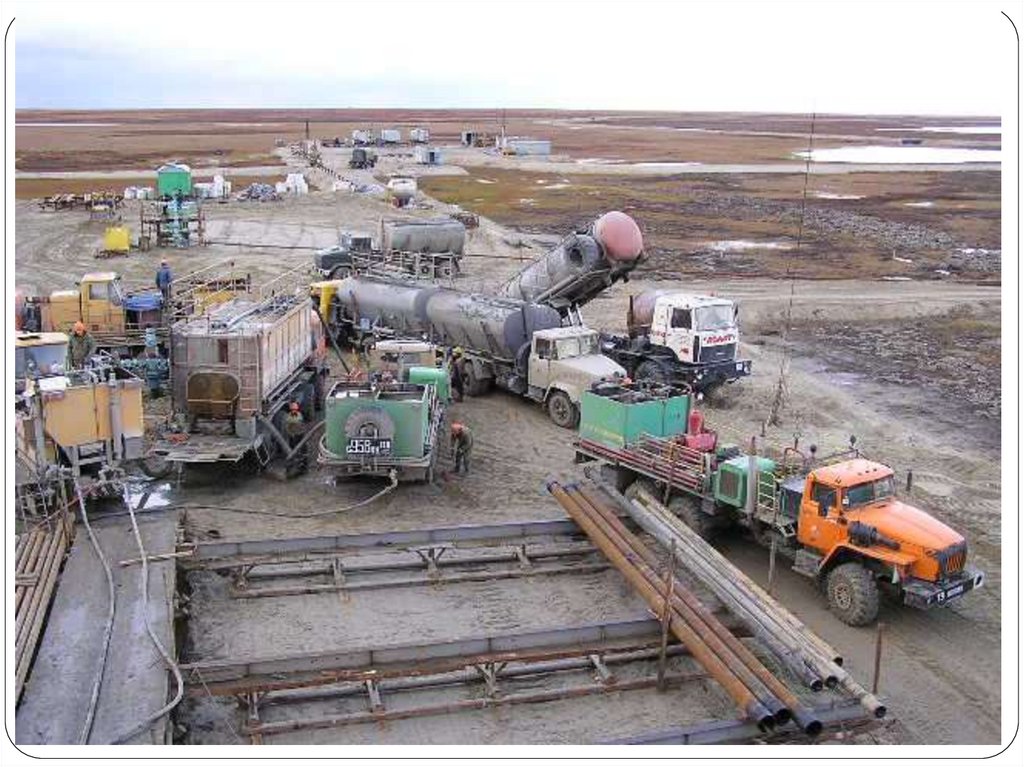

5. Қолданылатын жабдықтар: Жер үсті жабдықтары: цементтеу басы (цементи- ровочная головка),цементовоздар,араластырғыш машиналар

Қолданылатын жабдықтар:
Жер үсті жабдықтары: цементтеу басы (цементировочная головка),цементовоздар,араластырғыш
машиналар (СМН -20), манифольд блогы (БМ),
цементтеуді бақылау станциясы(СКЦ- станция
контроля цементирования), ортақ астау
(осереднительная емкость), техникалық суға
арналған ыдыс ,сорапты қондырғы, манометр,
цементтеу агрегаттары (ЦА)

6.

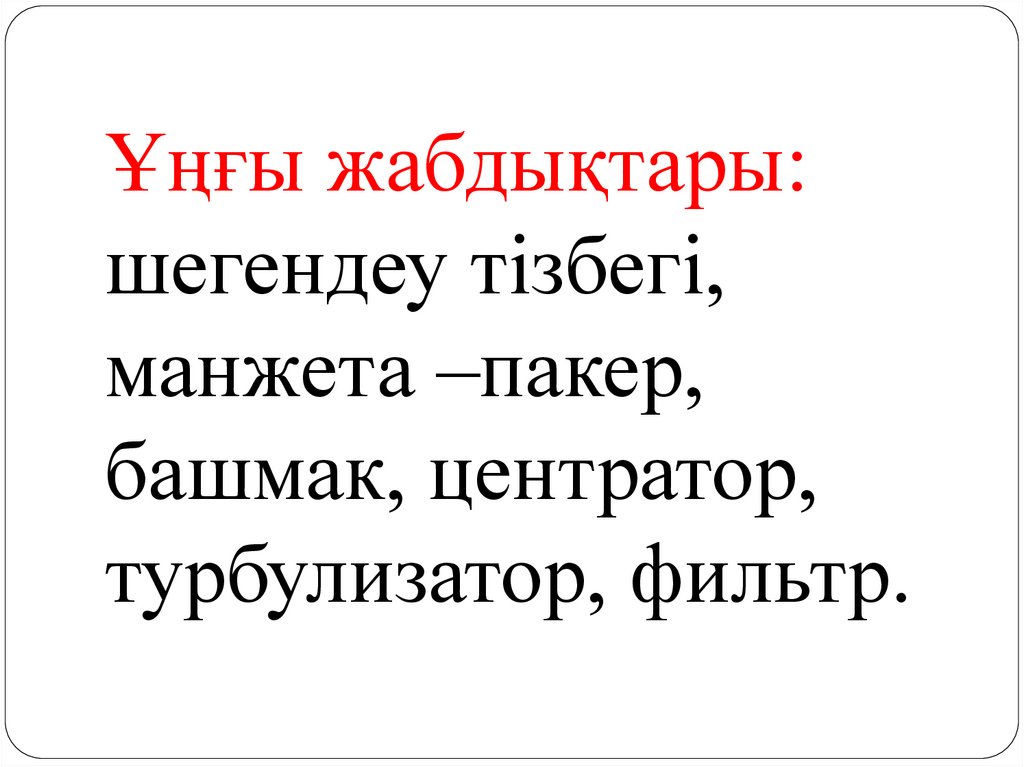

Ұңғы жабдықтары:
шегендеу тізбегі,
манжета –пакер,
башмак, центратор,
турбулизатор, фильтр.

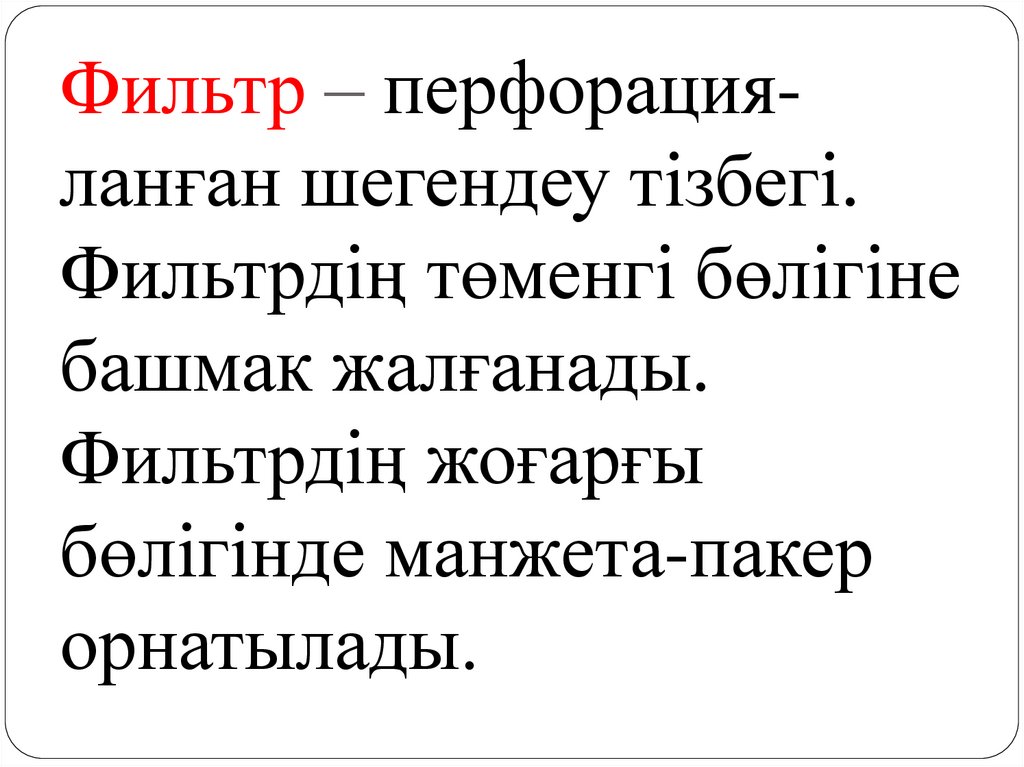

7. Фильтр – перфорация- ланған шегендеу тізбегі. Фильтрдің төменгі бөлігіне башмак жалғанады. Фильтрдің жоғарғы бөлігінде

Фильтр – перфорацияланған шегендеу тізбегі.
Фильтрдің төменгі бөлігіне
башмак жалғанады.
Фильтрдің жоғарғы
бөлігінде манжета-пакер
орнатылады.

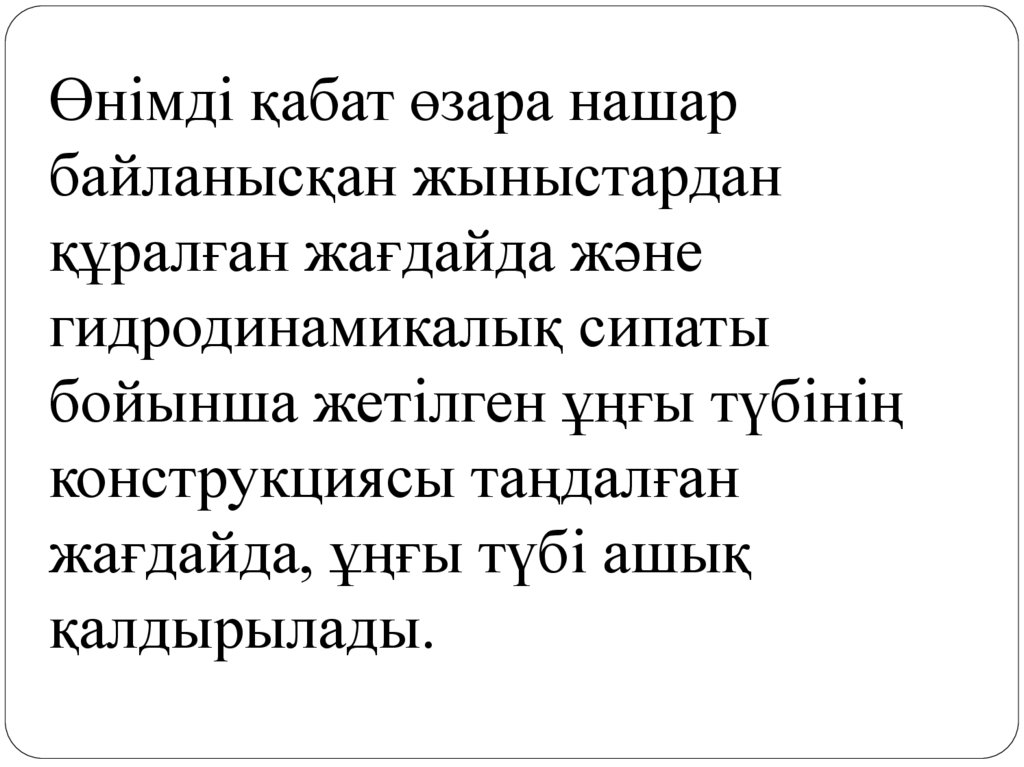

8. Өнімді қабат өзара нашар байланысқан жыныстардан құралған жағдайда және гидродинамикалық сипаты бойынша жетілген ұңғы түбінің

конструкциясы таңдалған
жағдайда, ұңғы түбі ашық
қалдырылады.

9. Цементтеу технологиясы: - цементтеу процесіне қажетті жабдықтарды, ерітінділерді жеткізу және орналастыру; -ұңғы жабдықтарын

түсіру;
-цементтеу басын орнату
алдында ұңғыға шар тастау;

10.

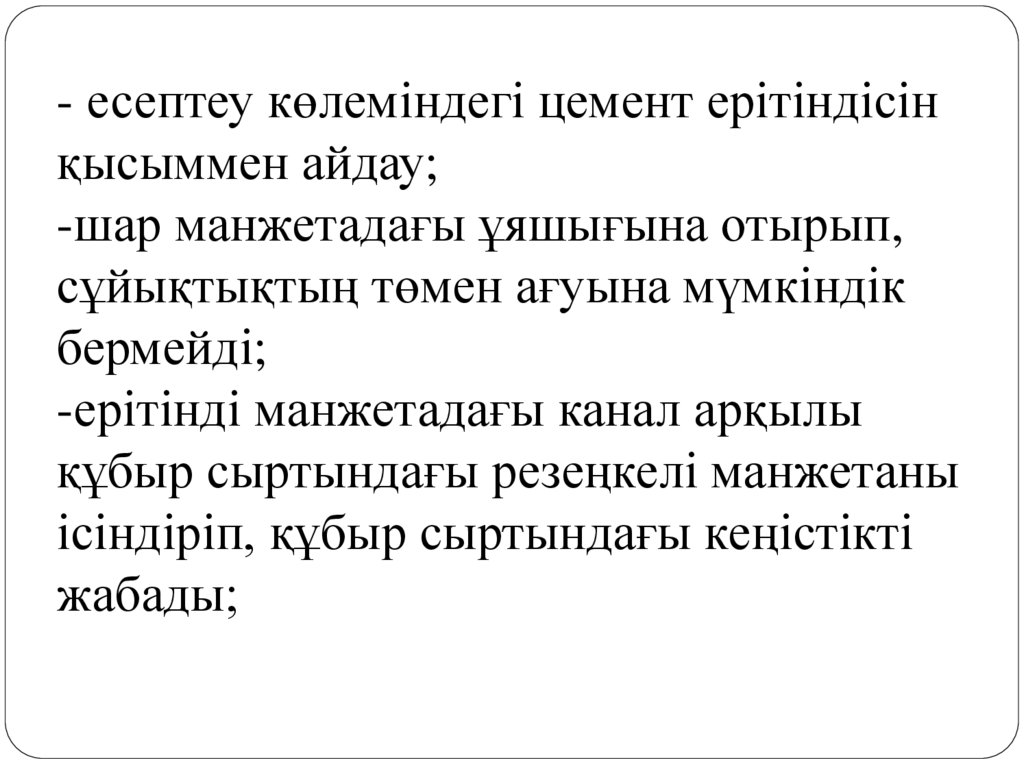

- есептеу көлеміндегі цемент ерітіндісін
қысыммен айдау;
-шар манжетадағы ұяшығына отырып,
сұйықтықтың төмен ағуына мүмкіндік
бермейді;
-ерітінді манжетадағы канал арқылы
құбыр сыртындағы резеңкелі манжетаны
ісіндіріп, құбыр сыртындағы кеңістікті
жабады;

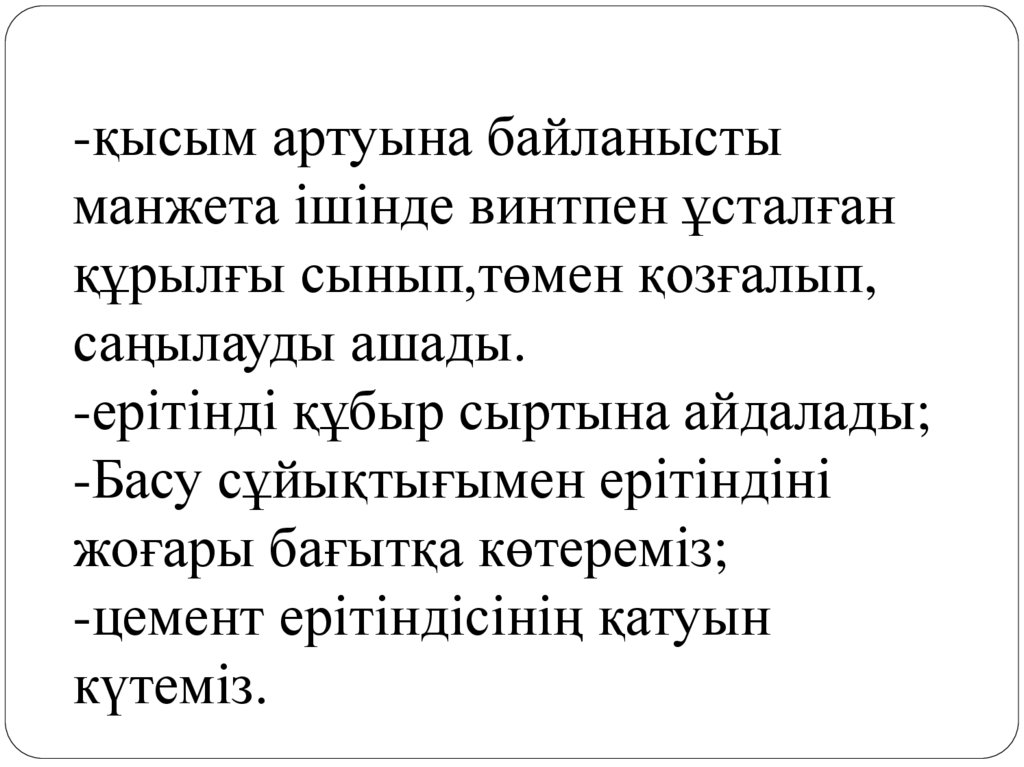

11.

-қысым артуына байланысты
манжета ішінде винтпен ұсталған
құрылғы сынып,төмен қозғалып,
саңылауды ашады.
-ерітінді құбыр сыртына айдалады;
-Басу сұйықтығымен ерітіндіні
жоғары бағытқа көтереміз;
-цемент ерітіндісінің қатуын
күтеміз.

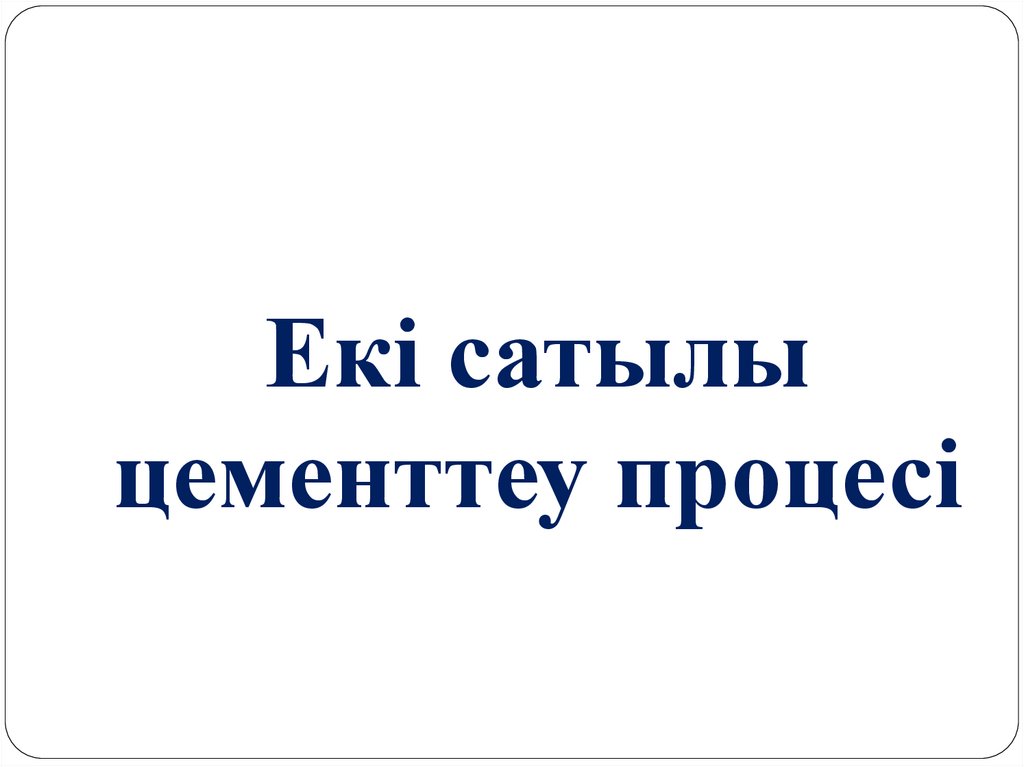

12. Екі сатылы цементтеу процесі

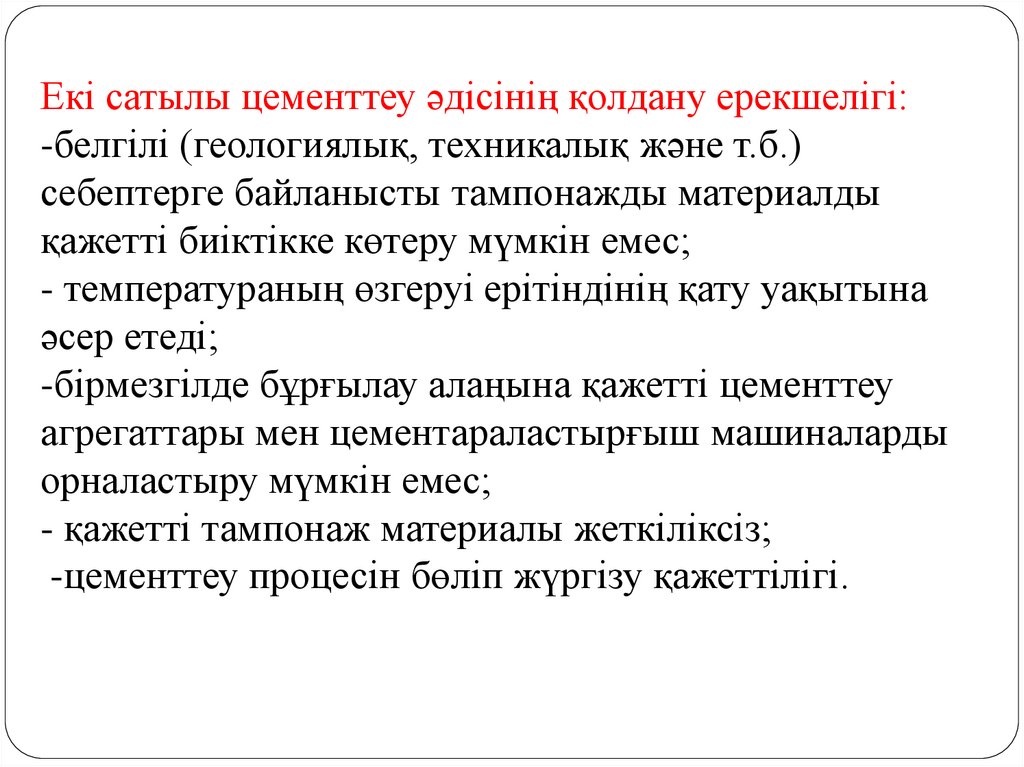

13. Екі сатылы цементтеу әдісінің қолдану ерекшелігі: -белгілі (геологиялық, техникалық және т.б.) себептерге байланысты тампонажды

материалды
қажетті биіктікке көтеру мүмкін емес;
- температураның өзгеруі ерітіндінің қату уақытына
әсер етеді;
-бірмезгілде бұрғылау алаңына қажетті цементтеу
агрегаттары мен цементараластырғыш машиналарды
орналастыру мүмкін емес;
- қажетті тампонаж материалы жеткіліксіз;
-цементтеу процесін бөліп жүргізу қажеттілігі.

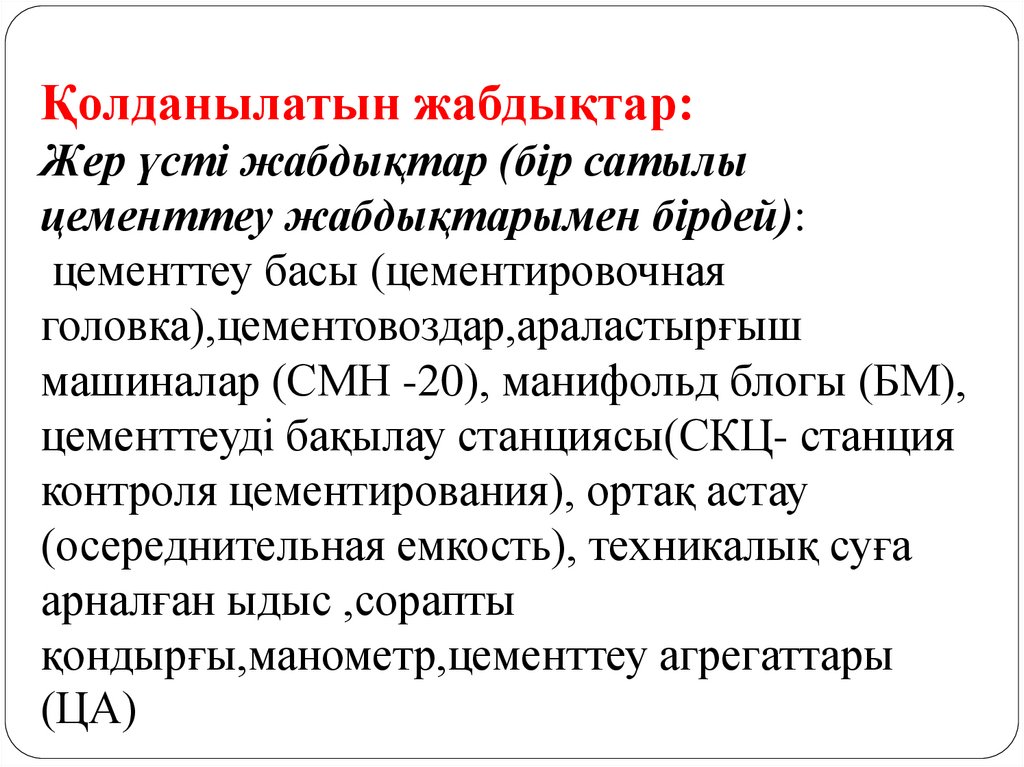

14. Қолданылатын жабдықтар: Жер үсті жабдықтар (бір сатылы цементтеу жабдықтарымен бірдей): цементтеу басы (цементировочная

головка),цементовоздар,араластырғыш
машиналар (СМН -20), манифольд блогы (БМ),
цементтеуді бақылау станциясы(СКЦ- станция
контроля цементирования), ортақ астау
(осереднительная емкость), техникалық суға
арналған ыдыс ,сорапты
қондырғы,манометр,цементтеу агрегаттары
(ЦА)

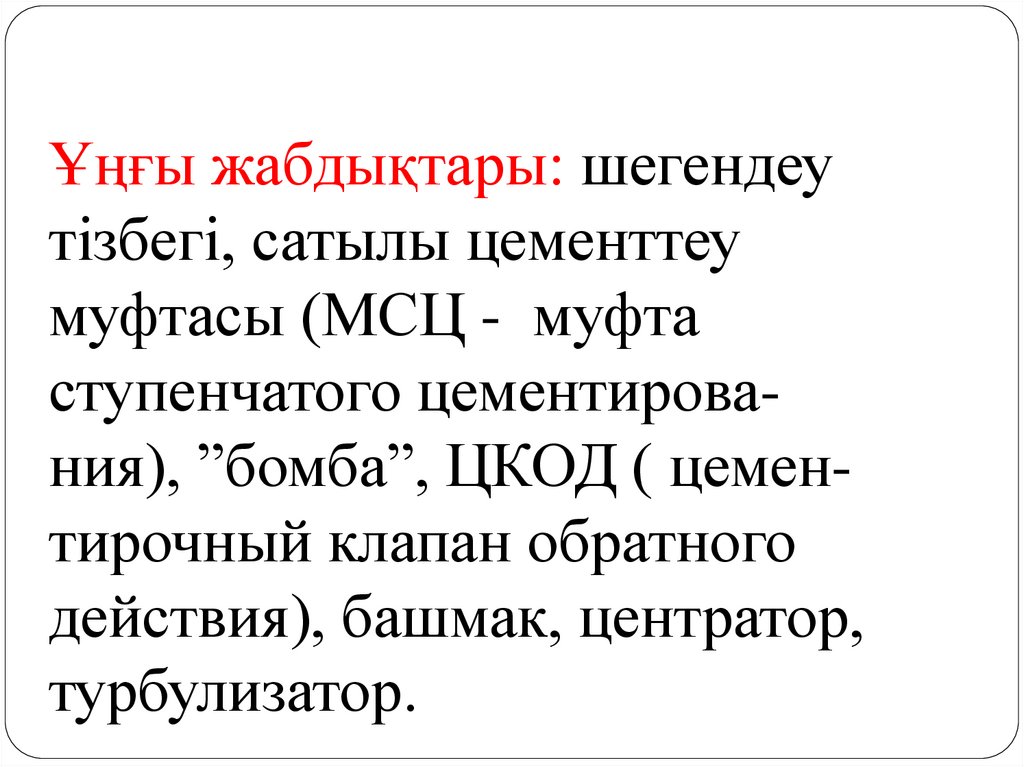

15. Ұңғы жабдықтары: шегендеу тізбегі, сатылы цементтеу муфтасы (МСЦ - муфта ступенчатого цементирова- ния), ”бомба”, ЦКОД ( цемен-

Ұңғы жабдықтары: шегендеу
тізбегі, сатылы цементтеу
муфтасы (МСЦ - муфта
ступенчатого цементирования), ”бомба”, ЦКОД ( цементирочный клапан обратного
действия), башмак, центратор,
турбулизатор.

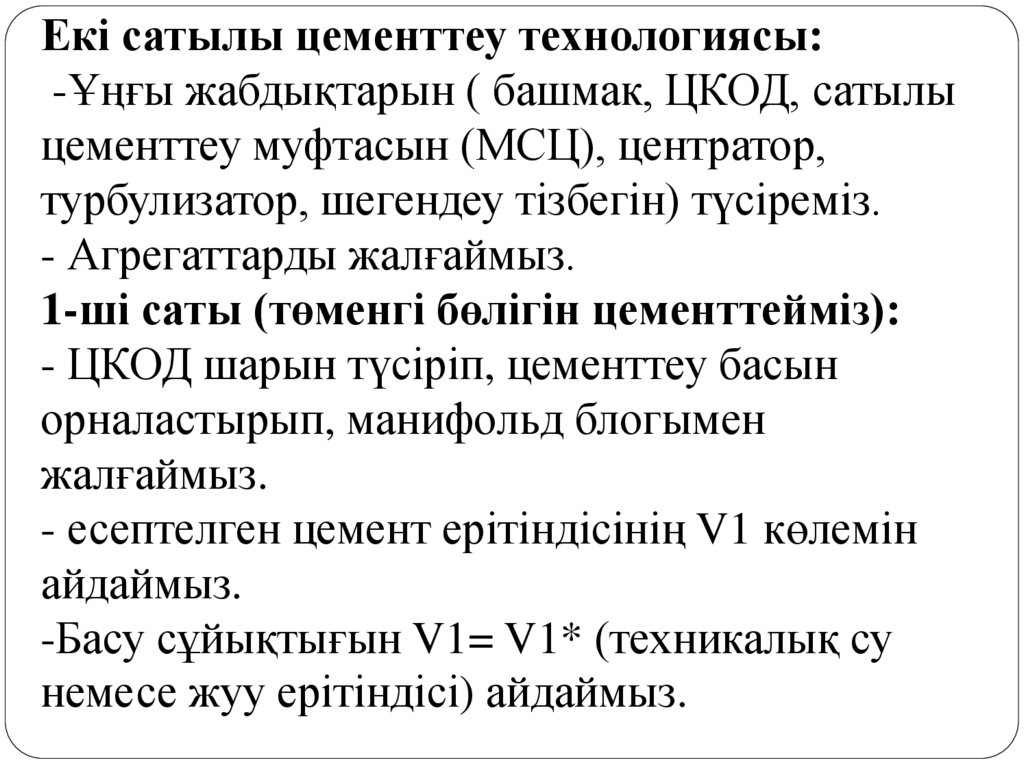

16. Екі сатылы цементтеу технологиясы: -Ұңғы жабдықтарын ( башмак, ЦКОД, сатылы цементтеу муфтасын (МСЦ), центратор, турбулизатор,

шегендеу тізбегін) түсіреміз.
- Агрегаттарды жалғаймыз.
1-ші саты (төменгі бөлігін цементтейміз):
- ЦКОД шарын түсіріп, цементтеу басын
орналастырып, манифольд блогымен
жалғаймыз.
- есептелген цемент ерітіндісінің V1 көлемін
айдаймыз.
-Басу сұйықтығын V1= V1* (техникалық су
немесе жуу ерітіндісі) айдаймыз.

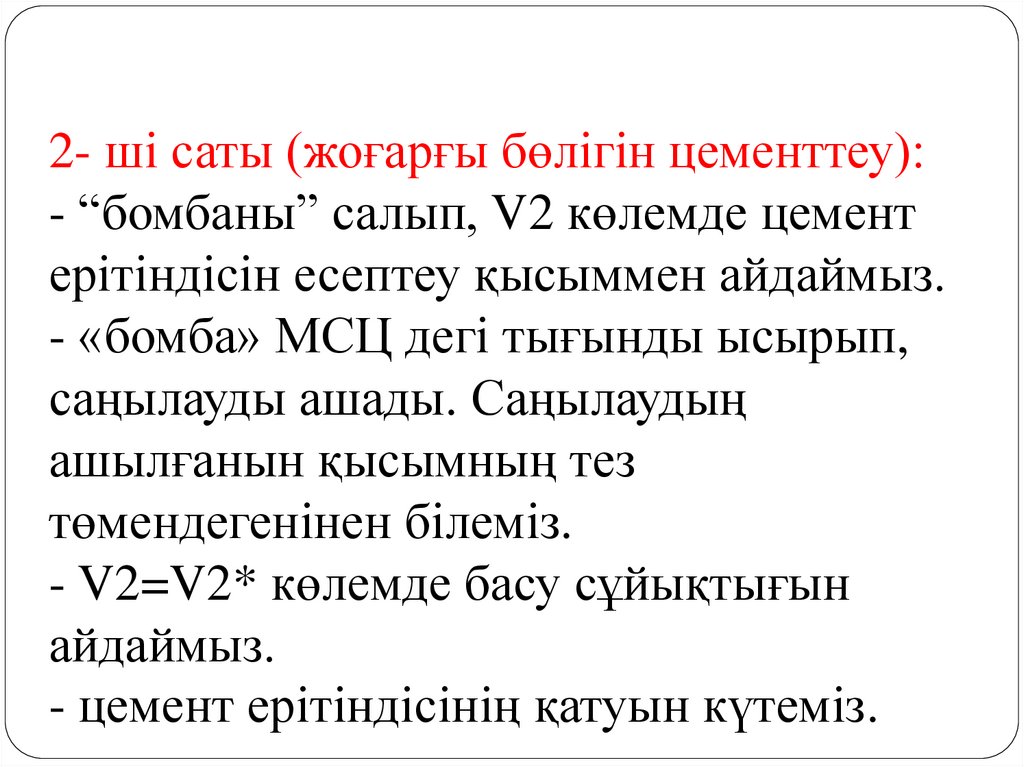

17. 2- ші саты (жоғарғы бөлігін цементтеу): - “бомбаны” салып, V2 көлемде цемент ерітіндісін есептеу қысыммен айдаймыз. - «бомба»

МСЦ дегі тығынды ысырып,
саңылауды ашады. Саңылаудың
ашылғанын қысымның тез
төмендегенінен білеміз.
- V2=V2* көлемде басу сұйықтығын
айдаймыз.
- цемент ерітіндісінің қатуын күтеміз.
