Лекция 1

1. Лекция №1 Кіріспе

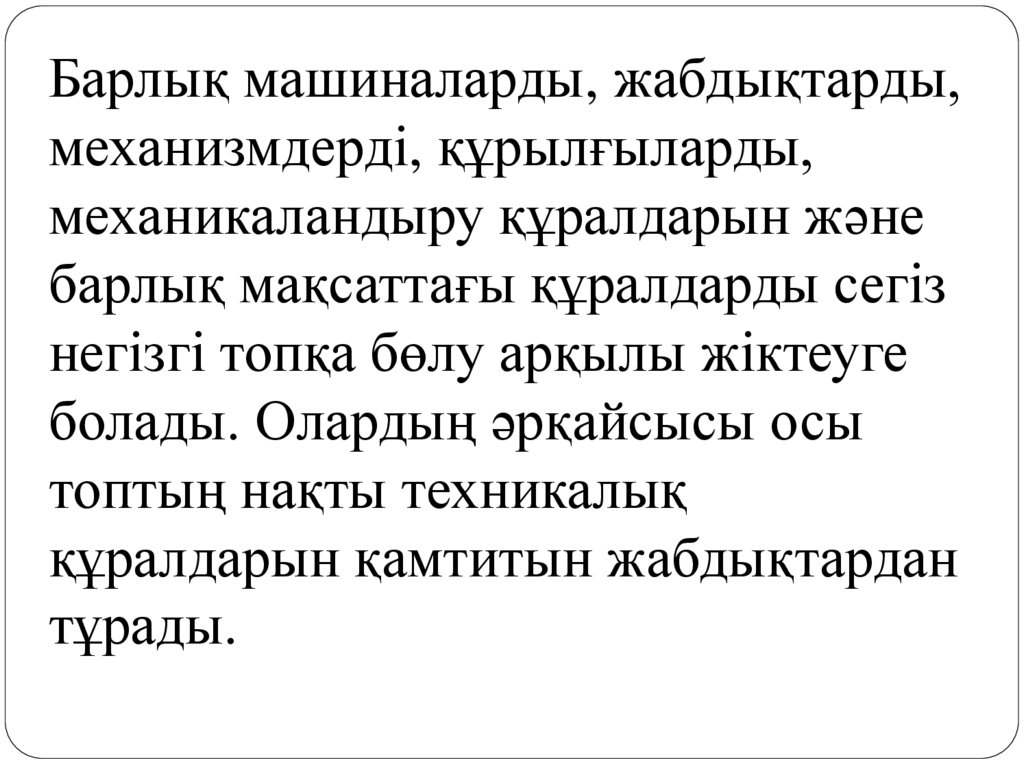

2. Мұнай мен газ өндіруге арналған машиналардың, жабдықтардың, құрылғылар мен құралдардың жіктемесі (классификациясы) және құрамы

3. Барлық машиналарды, жабдықтарды, механизмдерді, құрылғыларды, механикаландыру құралдарын және барлық мақсаттағы құралдарды

сегіз
негізгі топқа бөлу арқылы жіктеуге
болады. Олардың әрқайсысы осы
топтың нақты техникалық
құралдарын қамтитын жабдықтардан
тұрады.

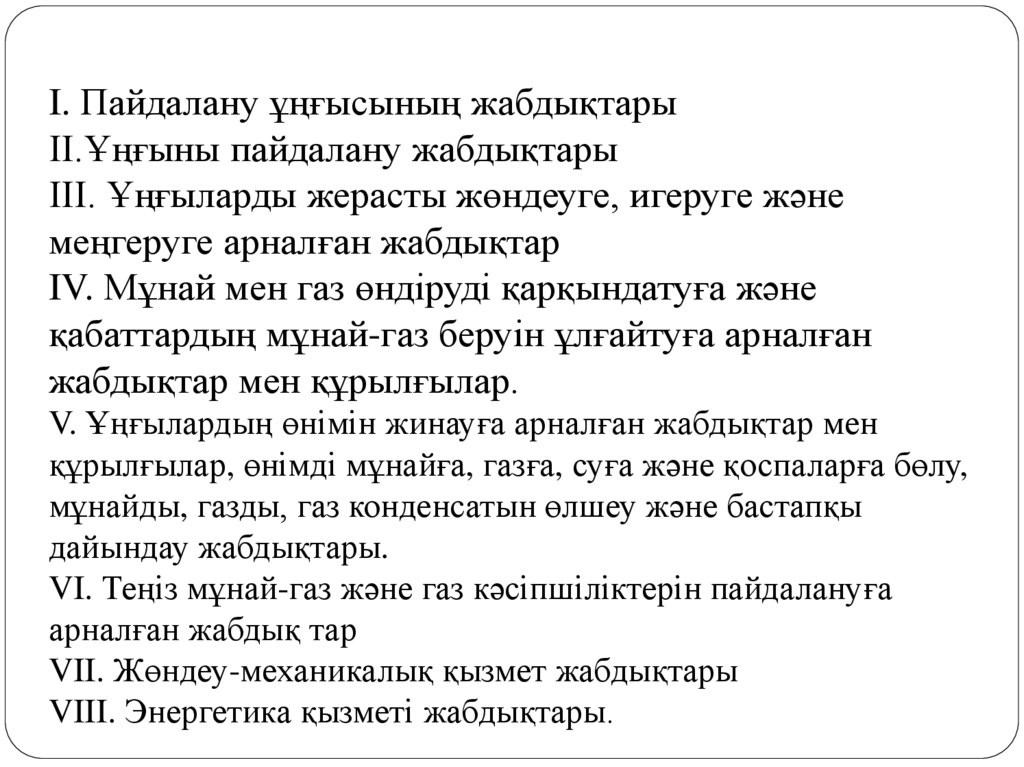

4. I. Пайдалану ұңғысының жабдықтары ІІ.Ұңғыны пайдалану жабдықтары ІІІ. Ұңғыларды жерасты жөндеуге, игеруге және меңгеруге

I. Пайдалану ұңғысының жабдықтары
ІІ.Ұңғыны пайдалану жабдықтары
ІІІ. Ұңғыларды жерасты жөндеуге, игеруге және
меңгеруге арналған жабдықтар
IV. Мұнай мен газ өндіруді қарқындатуға және
қабаттардың мұнай-газ беруін ұлғайтуға арналған
жабдықтар мен құрылғылар.
V. Ұңғылардың өнімін жинауға арналған жабдықтар мен
құрылғылар, өнімді мұнайға, газға, суға және қоспаларға бөлу,
мұнайды, газды, газ конденсатын өлшеу және бастапқы
дайындау жабдықтары.
VI. Теңіз мұнай-газ және газ кәсіпшіліктерін пайдалануға
арналған жабдық тар
VII. Жөндеу-механикалық қызмет жабдықтары
VIII. Энергетика қызметі жабдықтары.

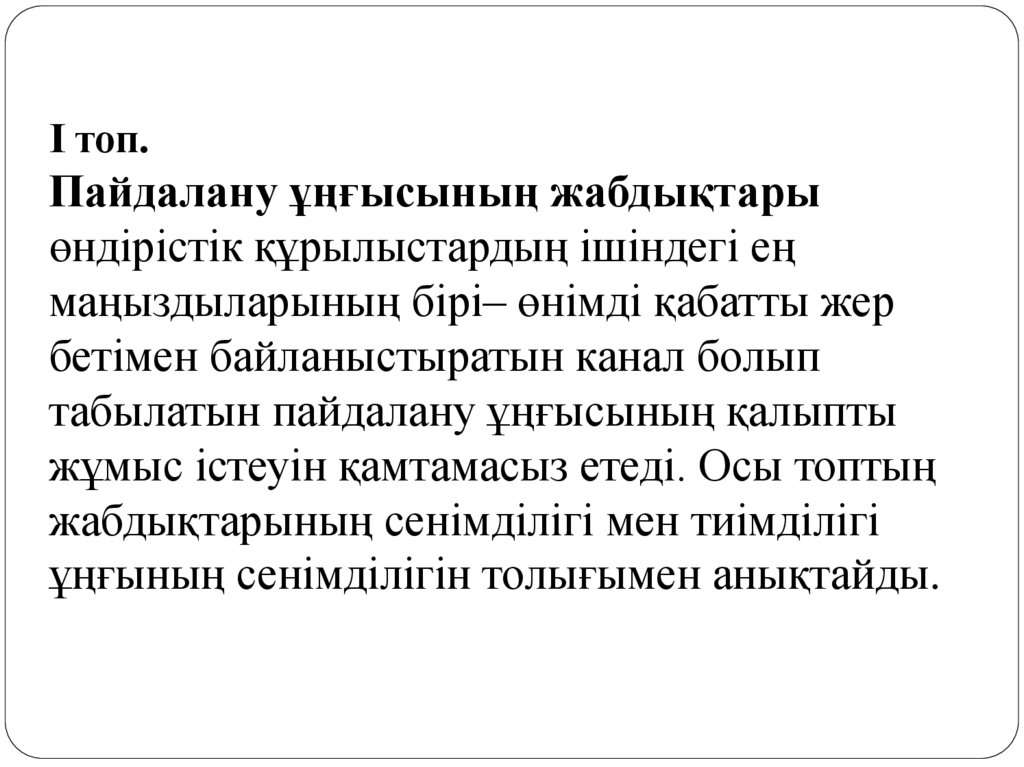

5. I топ.  Пайдалану ұңғысының жабдықтары өндірістік құрылыстардың ішіндегі ең маңыздыларының бірі– өнімді қабатты жер бетімен

I топ.
Пайдалану ұңғысының жабдықтары
өндірістік құрылыстардың ішіндегі ең
маңыздыларының бірі– өнімді қабатты жер
бетімен байланыстыратын канал болып
табылатын пайдалану ұңғысының қалыпты
жұмыс істеуін қамтамасыз етеді. Осы топтың
жабдықтарының сенімділігі мен тиімділігі
ұңғының сенімділігін толығымен анықтайды.

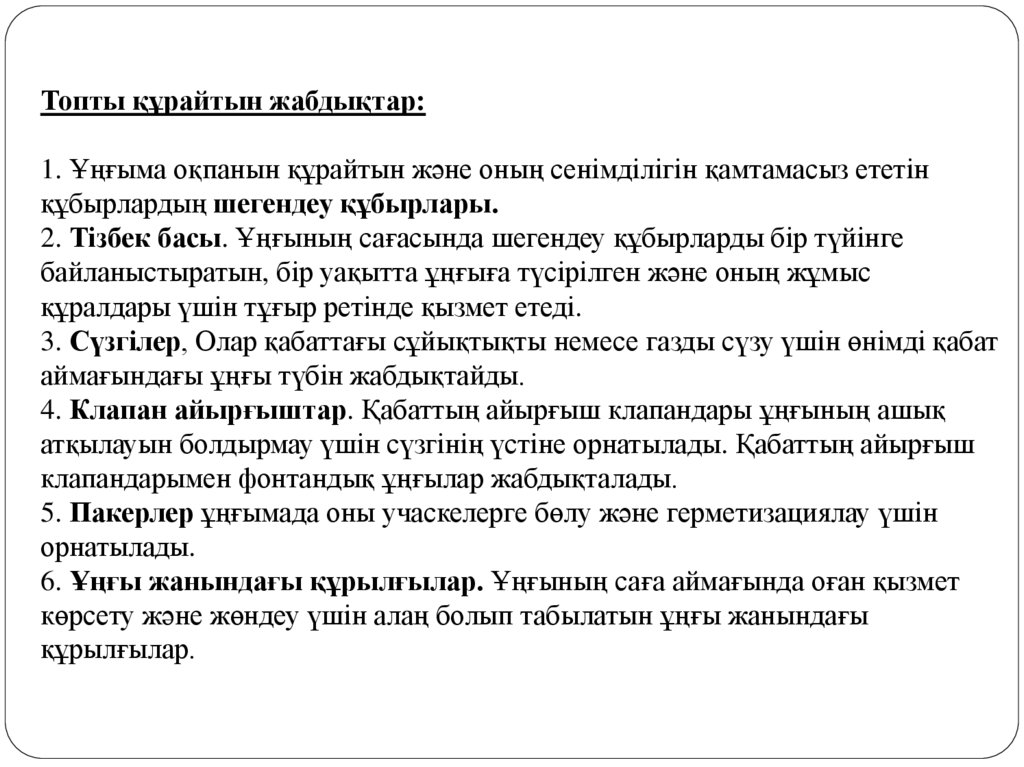

6. Топты құрайтын жабдықтар: 1. Ұңғыма оқпанын құрайтын және оның сенімділігін қамтамасыз ететін құбырлардың шегендеу құбырлары.

2. Тізбек басы. Ұңғының сағасында шегендеу құбырларды бір түйінге
байланыстыратын, бір уақытта ұңғыға түсірілген және оның жұмыс
құралдары үшін тұғыр ретінде қызмет етеді.
3. Сүзгілер, Олар қабаттағы сұйықтықты немесе газды сүзу үшін өнімді қабат
аймағындағы ұңғы түбін жабдықтайды.
4. Клапан айырғыштар. Қабаттың айырғыш клапандары ұңғының ашық
атқылауын болдырмау үшін сүзгінің үстіне орнатылады. Қабаттың айырғыш
клапандарымен фонтандық ұңғылар жабдықталады.
5. Пакерлер ұңғымада оны учаскелерге бөлу және герметизациялау үшін
орнатылады.
6. Ұңғы жанындағы құрылғылар. Ұңғының саға аймағында оған қызмет
көрсету және жөндеу үшін алаң болып табылатын ұңғы жанындағы
құрылғылар.

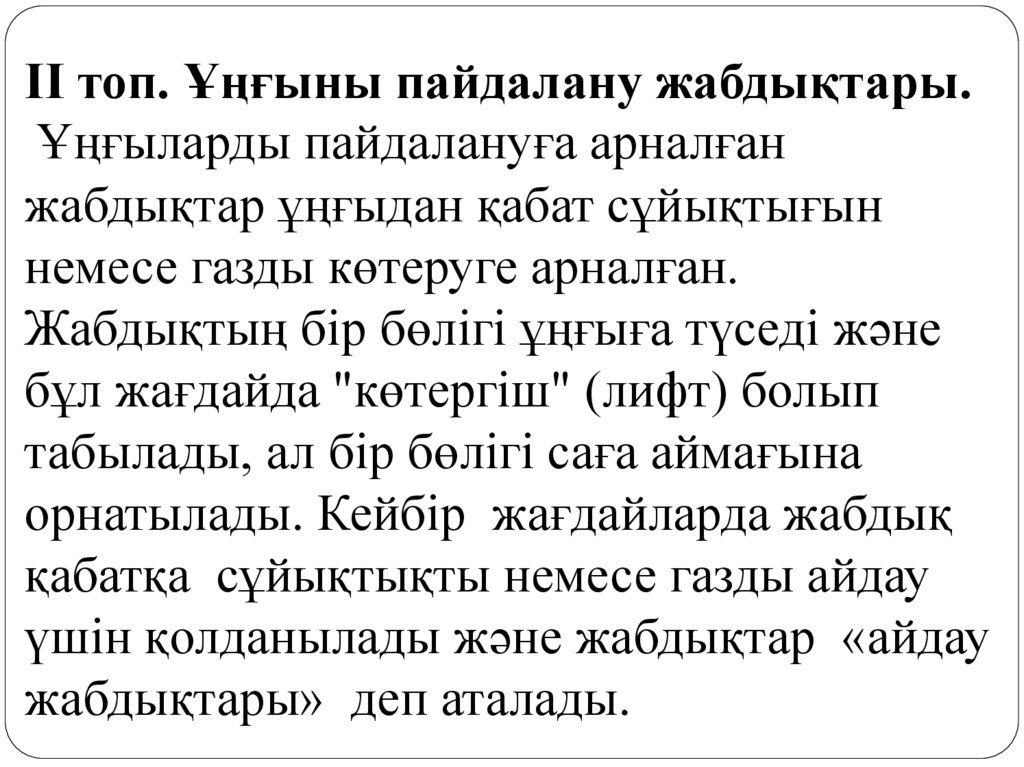

7. II топ. Ұңғыны пайдалану жабдықтары. Ұңғыларды пайдалануға арналған жабдықтар ұңғыдан қабат сұйықтығын немесе газды көтеруге

II топ. Ұңғыны пайдалану жабдықтары.
Ұңғыларды пайдалануға арналған
жабдықтар ұңғыдан қабат сұйықтығын
немесе газды көтеруге арналған.
Жабдықтың бір бөлігі ұңғыға түседі және
бұл жағдайда "көтергіш" (лифт) болып
табылады, ал бір бөлігі саға аймағына
орнатылады. Кейбір жағдайларда жабдық
қабатқа сұйықтықты немесе газды айдау
үшін қолданылады және жабдықтар «айдау
жабдықтары» деп аталады.

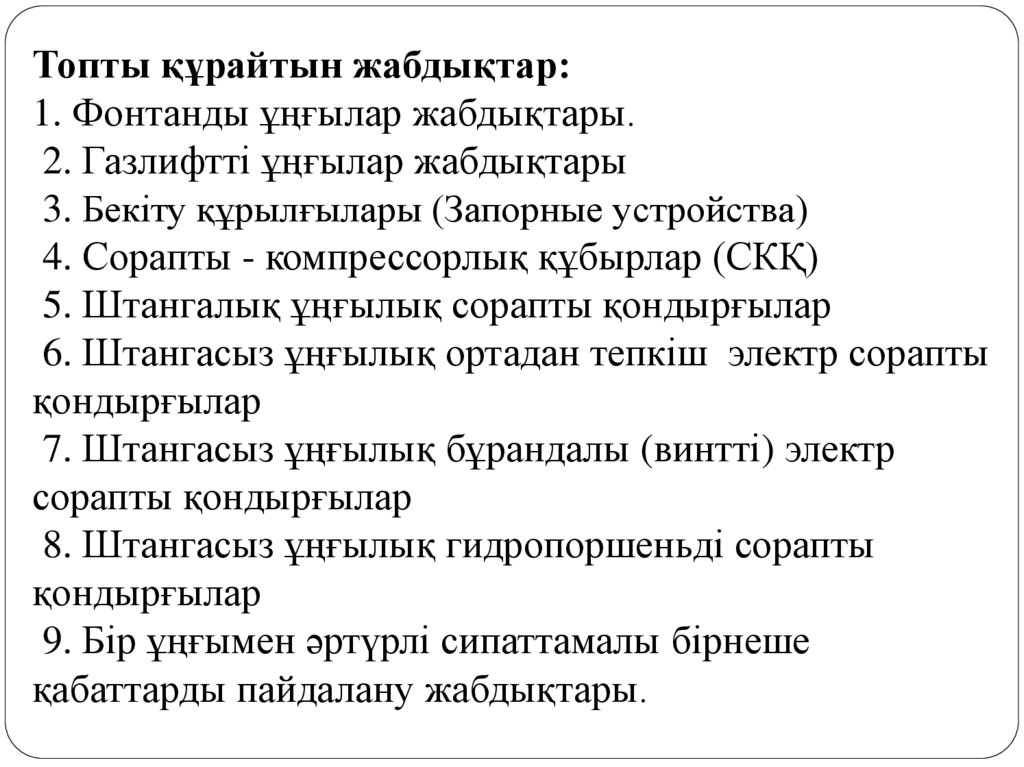

8. Топты құрайтын жабдықтар: 1. Фонтанды ұңғылар жабдықтары. 2. Газлифтті ұңғылар жабдықтары 3. Бекіту құрылғылары (Запорные

устройства)
4. Сорапты - компрессорлық құбырлар (СКҚ)
5. Штангалық ұңғылық сорапты қондырғылар
6. Штангасыз ұңғылық ортадан тепкіш электр сорапты
қондырғылар
7. Штангасыз ұңғылық бұрандалы (винтті) электр
сорапты қондырғылар
8. Штангасыз ұңғылық гидропоршеньді сорапты
қондырғылар
9. Бір ұңғымен әртүрлі сипаттамалы бірнеше
қабаттарды пайдалану жабдықтары.

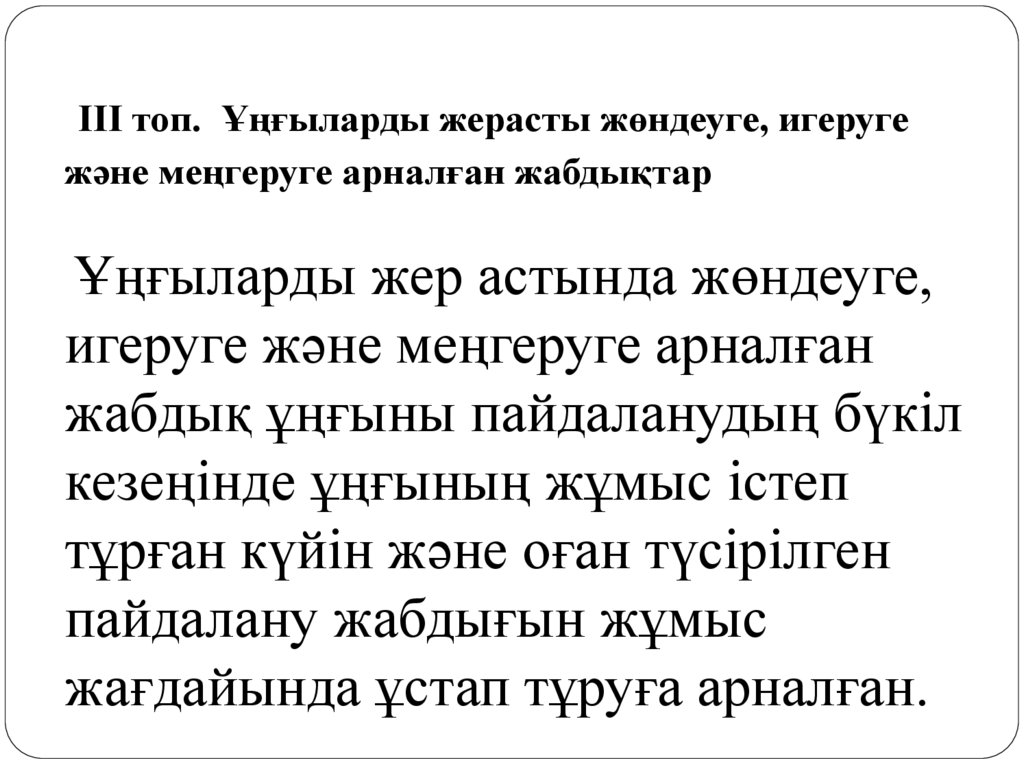

9.  III топ.  Ұңғыларды жерасты жөндеуге, игеруге және меңгеруге арналған жабдықтар Ұңғыларды жер астында жөндеуге, игеруге және

III топ. Ұңғыларды жерасты жөндеуге, игеруге
және меңгеруге арналған жабдықтар
Ұңғыларды жер астында жөндеуге,
игеруге және меңгеруге арналған
жабдық ұңғыны пайдаланудың бүкіл
кезеңінде ұңғының жұмыс істеп
тұрған күйін және оған түсірілген
пайдалану жабдығын жұмыс
жағдайында ұстап тұруға арналған.

10. Топ жабдықтары: 1. Түсіру-көтеру операцияларына арналған көтергіштер. 2. Стационарлық жүк көтергіш құрылғылар 3. Түсіру-көтеру

агрегаттары
4. Түсіру-көтеру құралдарының кіші топтары
5. Қысыммен ұңғыларды жөндеуге арналған
жабдықтар.
6. Ашық фонтандауды жоюға арналған жабдықтар.
7. Ұңғыларды жууға арналған жабдықтар.
8. Парафинсіздендіру жабдықтары.
9. Ұңғыларды күрделі жөндеуге арналған жабдықтар
10. Ұңғыларды күрделі жөндеуге арналған құралдар
11. Ұңғы ішіндегі жұмыстарға арналған жабдықтар
тобы.

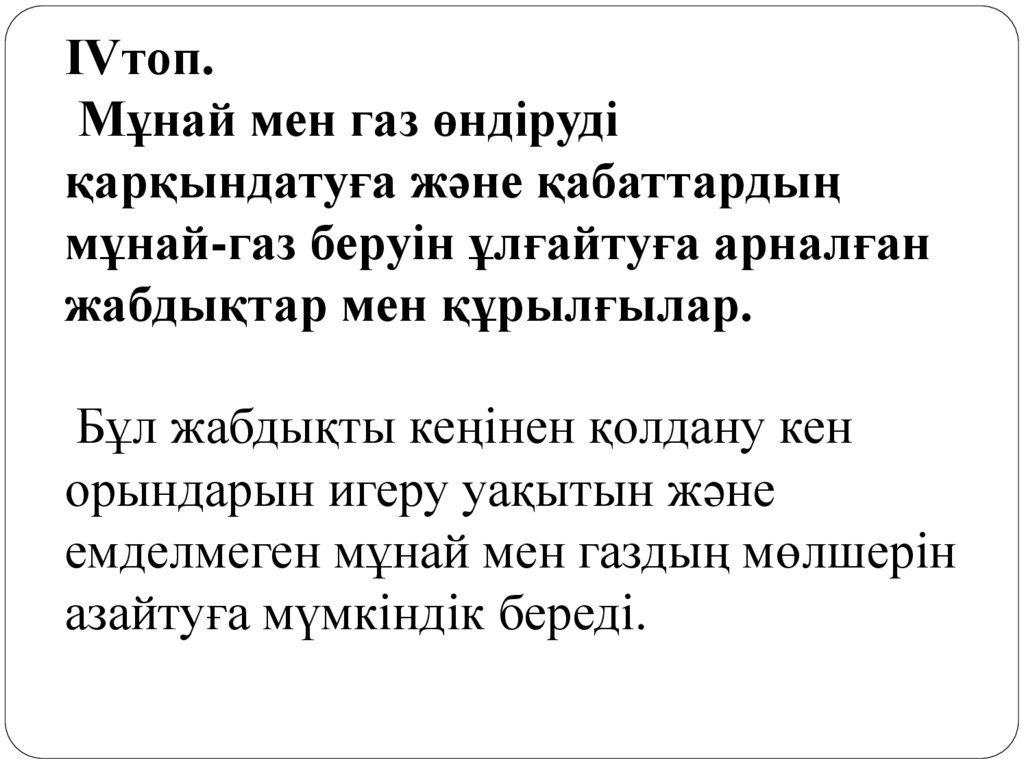

11. IVтоп.  Мұнай мен газ өндіруді қарқындатуға және қабаттардың мұнай-газ беруін ұлғайтуға арналған жабдықтар мен құрылғылар. Бұл

IVтоп.
Мұнай мен газ өндіруді
қарқындатуға және қабаттардың
мұнай-газ беруін ұлғайтуға арналған
жабдықтар мен құрылғылар.
Бұл жабдықты кеңінен қолдану кен
орындарын игеру уақытын және
емделмеген мұнай мен газдың мөлшерін
азайтуға мүмкіндік береді.

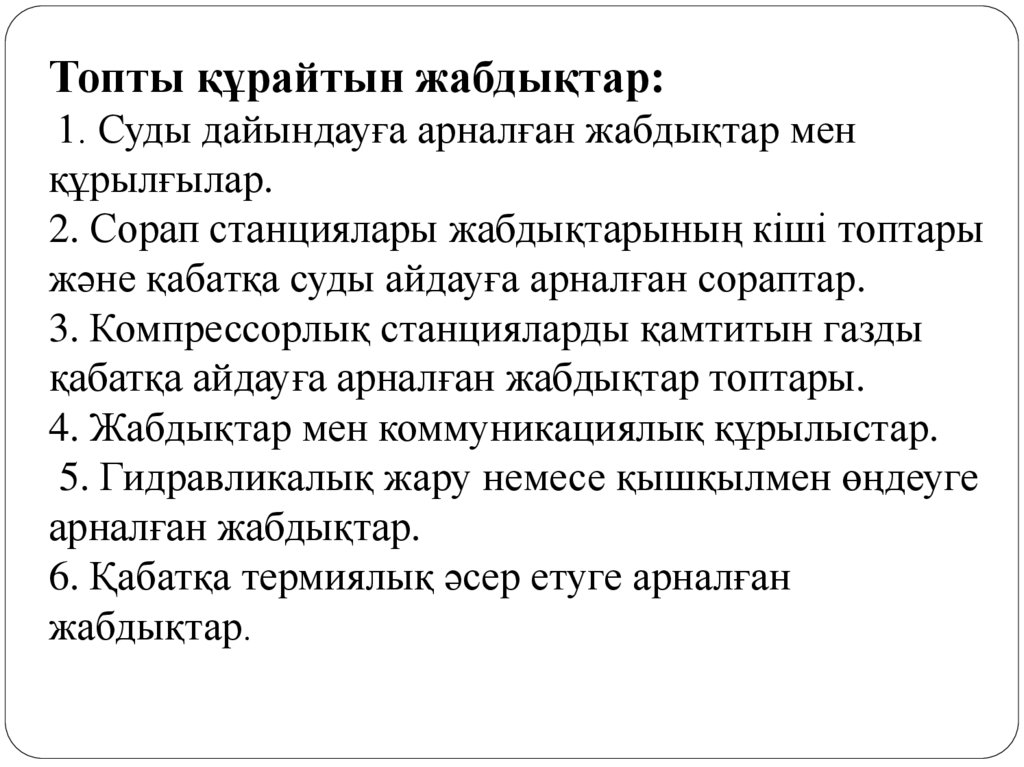

12. Топты құрайтын жабдықтар: 1. Суды дайындауға арналған жабдықтар мен құрылғылар. 2. Сорап станциялары жабдықтарының кіші топтары

және қабатқа суды айдауға арналған сораптар.
3. Компрессорлық станцияларды қамтитын газды
қабатқа айдауға арналған жабдықтар топтары.
4. Жабдықтар мен коммуникациялық құрылыстар.
5. Гидравликалық жару немесе қышқылмен өңдеуге
арналған жабдықтар.
6. Қабатқа термиялық әсер етуге арналған
жабдықтар.

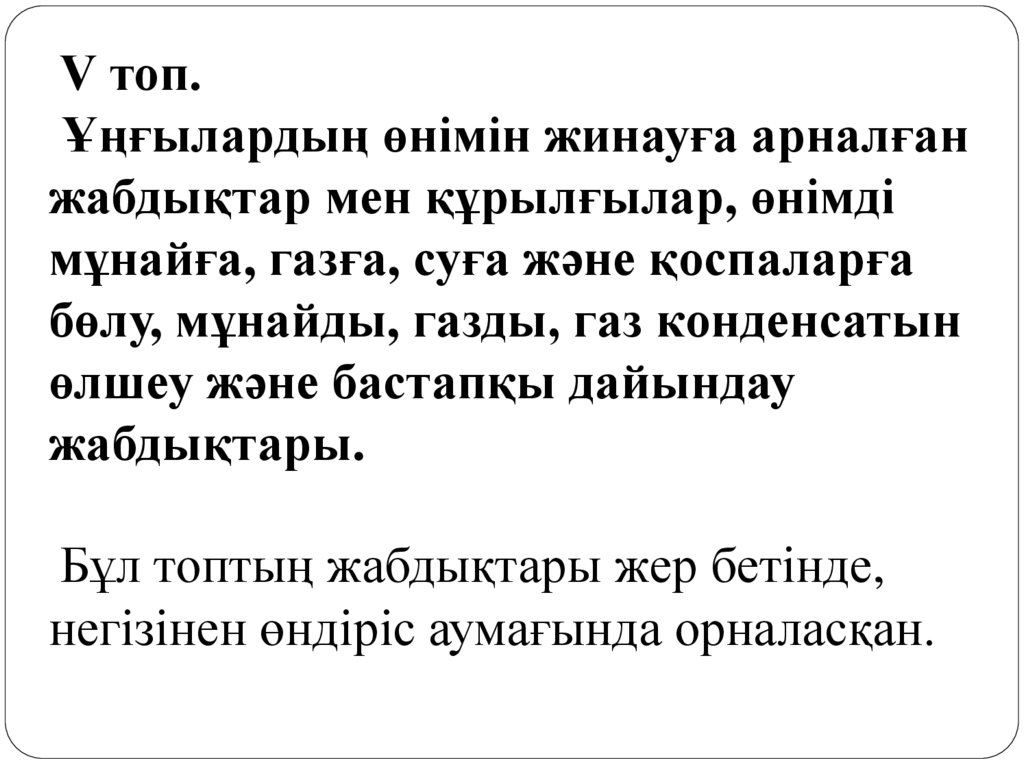

13.  V топ.  Ұңғылардың өнімін жинауға арналған жабдықтар мен құрылғылар, өнімді мұнайға, газға, суға және қоспаларға бөлу,

V топ.
Ұңғылардың өнімін жинауға арналған
жабдықтар мен құрылғылар, өнімді
мұнайға, газға, суға және қоспаларға
бөлу, мұнайды, газды, газ конденсатын
өлшеу және бастапқы дайындау
жабдықтары.
Бұл топтың жабдықтары жер бетінде,
негізінен өндіріс аумағында орналасқан.

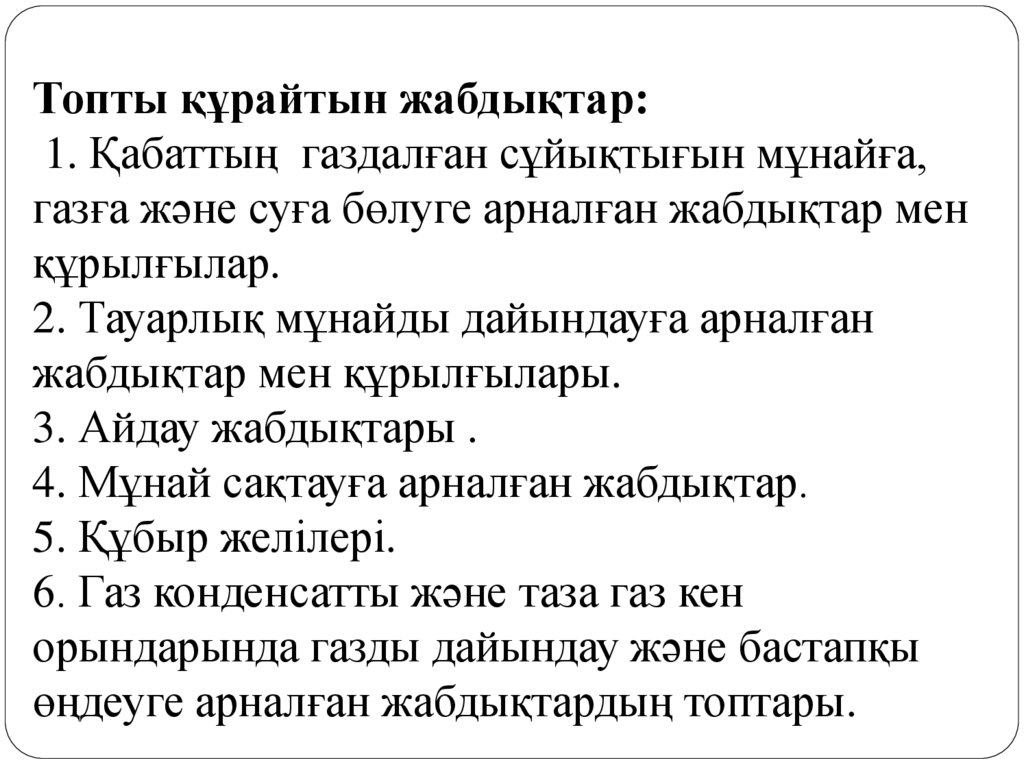

14. Топты құрайтын жабдықтар: 1. Қабаттың газдалған сұйықтығын мұнайға, газға және суға бөлуге арналған жабдықтар мен құрылғылар.

2. Тауарлық мұнайды дайындауға арналған
жабдықтар мен құрылғылары.
3. Айдау жабдықтары .
4. Мұнай сақтауға арналған жабдықтар.
5. Құбыр желілері.
6. Газ конденсатты және таза газ кен
орындарында газды дайындау және бастапқы
өңдеуге арналған жабдықтардың топтары.

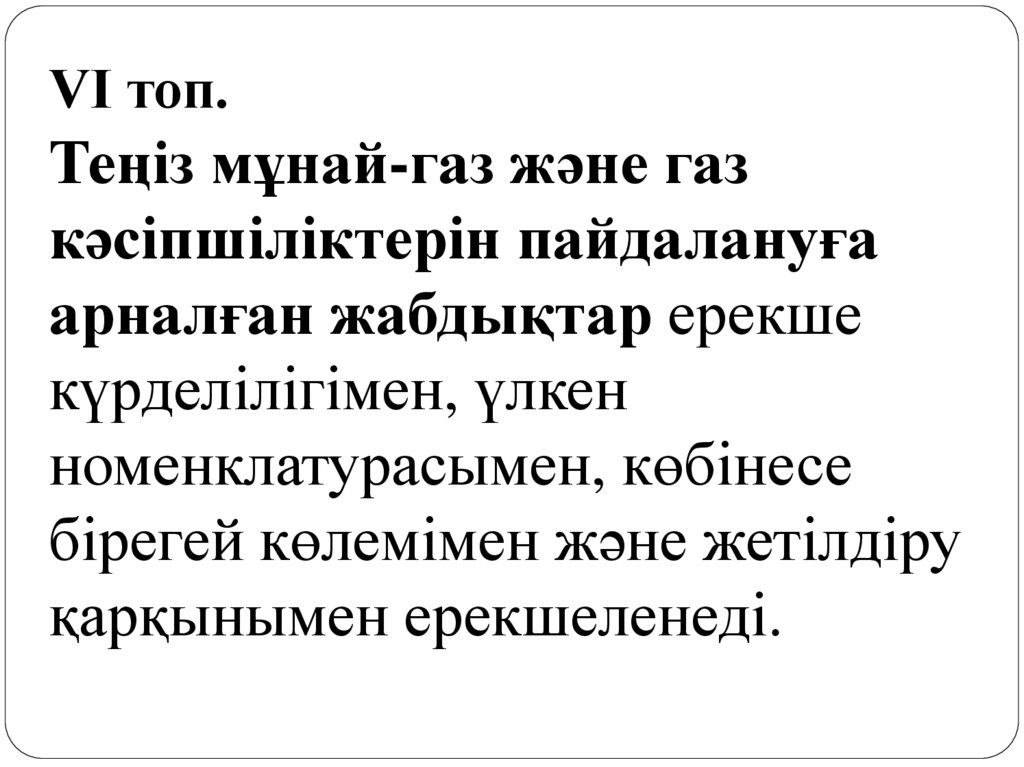

15. VI топ. Теңіз мұнай-газ және газ кәсіпшіліктерін пайдалануға арналған жабдықтар ерекше күрделілігімен, үлкен номенклатурасымен,

көбінесе
бірегей көлемімен және жетілдіру
қарқынымен ерекшеленеді.

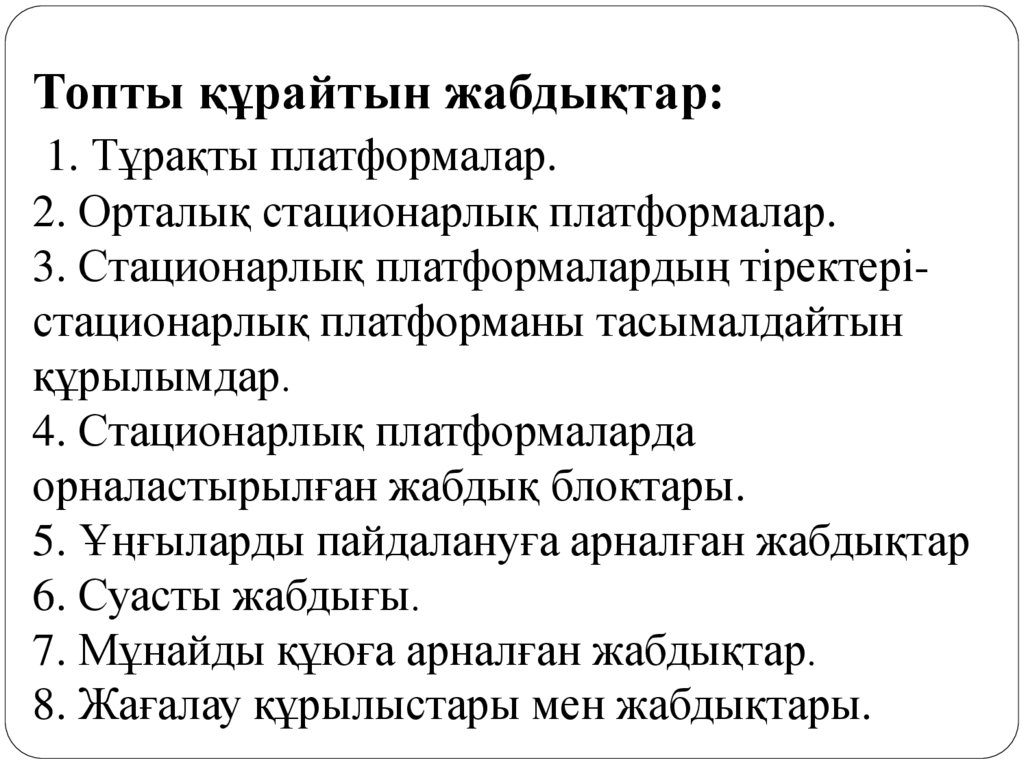

16. Топты құрайтын жабдықтар: 1. Тұрақты платформалар. 2. Орталық стационарлық платформалар. 3. Стационарлық платформалардың

тіректерістационарлық платформаны тасымалдайтын
құрылымдар.
4. Стационарлық платформаларда
орналастырылған жабдық блоктары.
5. Ұңғыларды пайдалануға арналған жабдықтар
6. Суасты жабдығы.
7. Мұнайды құюға арналған жабдықтар.
8. Жағалау құрылыстары мен жабдықтары.

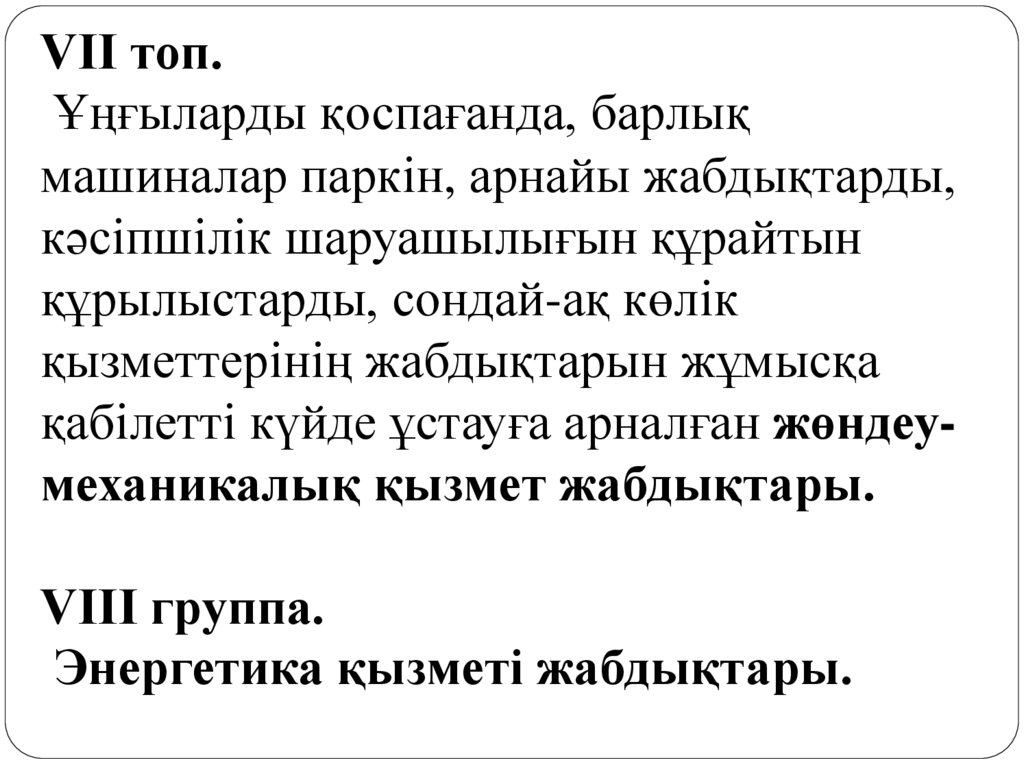

17. VII топ.  Ұңғыларды қоспағанда, барлық машиналар паркін, арнайы жабдықтарды, кәсіпшілік шаруашылығын құрайтын құрылыстарды,

VII топ.
Ұңғыларды қоспағанда, барлық
машиналар паркін, арнайы жабдықтарды,
кәсіпшілік шаруашылығын құрайтын
құрылыстарды, сондай-ақ көлік
қызметтерінің жабдықтарын жұмысқа
қабілетті күйде ұстауға арналған жөндеумеханикалық қызмет жабдықтары.
VIII группа.
Энергетика қызметі жабдықтары.

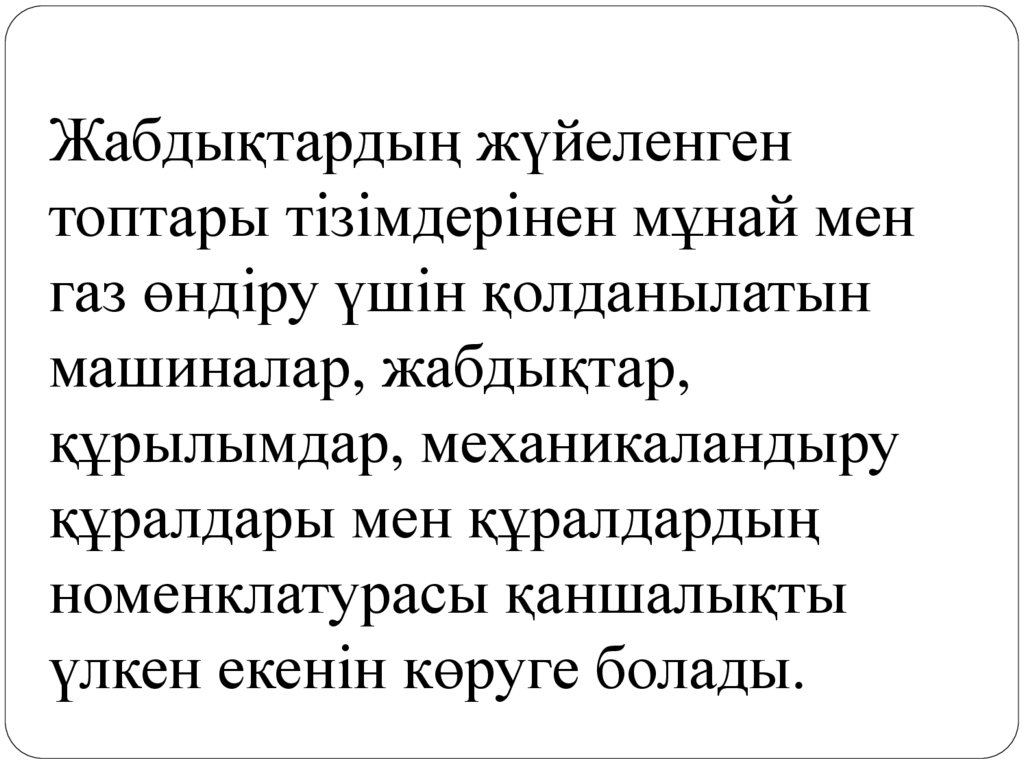

18. Жабдықтардың жүйеленген топтары тізімдерінен мұнай мен газ өндіру үшін қолданылатын машиналар, жабдықтар, құрылымдар,

механикаландыру
құралдары мен құралдардың
номенклатурасы қаншалықты
үлкен екенін көруге болады.
