Организация работы участковой станции с разработкой технологии работы коммерческого поста безопасности

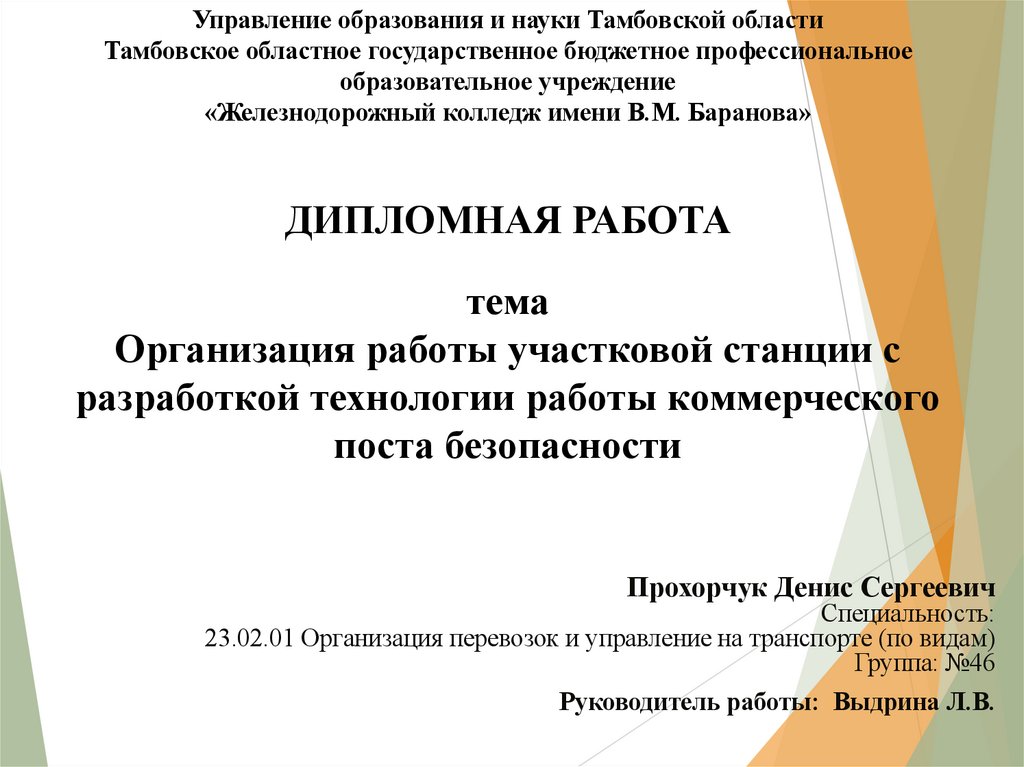

1.

Управление образования и науки Тамбовской области
Тамбовское областное государственное бюджетное профессиональное
образовательное учреждение
«Железнодорожный колледж имени В.М. Баранова»
ДИПЛОМНАЯ РАБОТА
тема
Организация работы участковой станции с
разработкой технологии работы коммерческого
поста безопасности
Прохорчук Денис Сергеевич
Специальность:
23.02.01 Организация перевозок и управление на транспорте (по видам)
Группа: №46
Руководитель работы: Выдрина Л.В.

2.

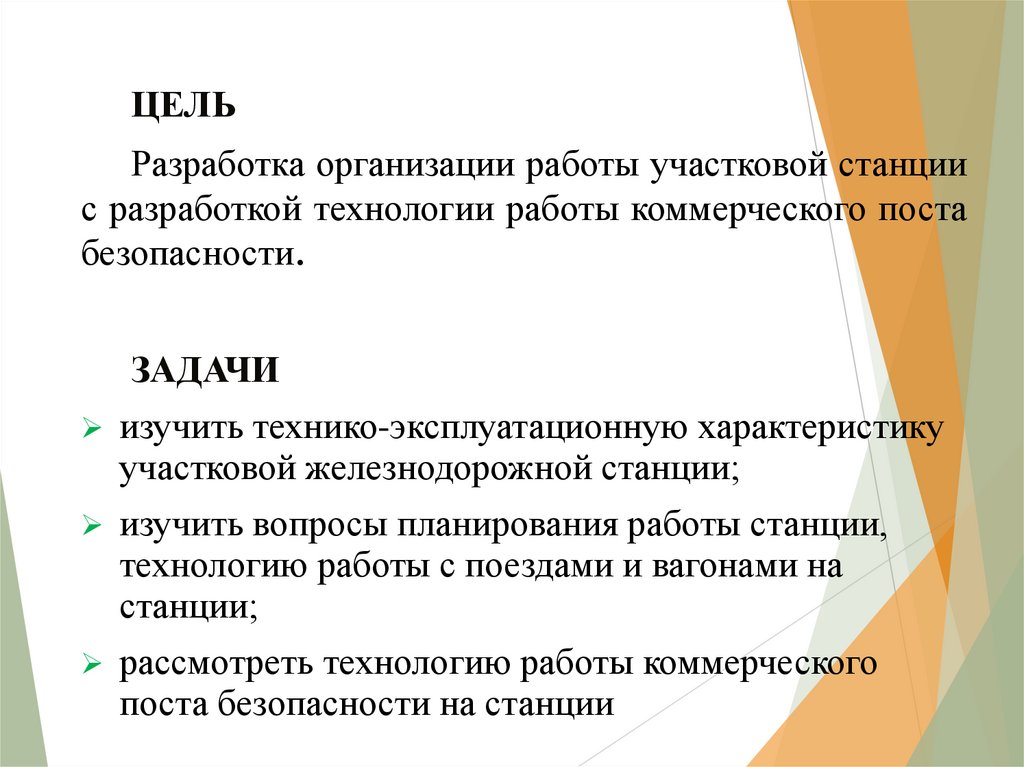

ЦЕЛЬ
Разработка организации работы участковой станции
с разработкой технологии работы коммерческого поста
безопасности.
ЗАДАЧИ
изучить технико-эксплуатационную характеристику
участковой железнодорожной станции;
изучить вопросы планирования работы станции,
технологию работы с поездами и вагонами на
станции;
рассмотреть технологию работы коммерческого
поста безопасности на станции

3.

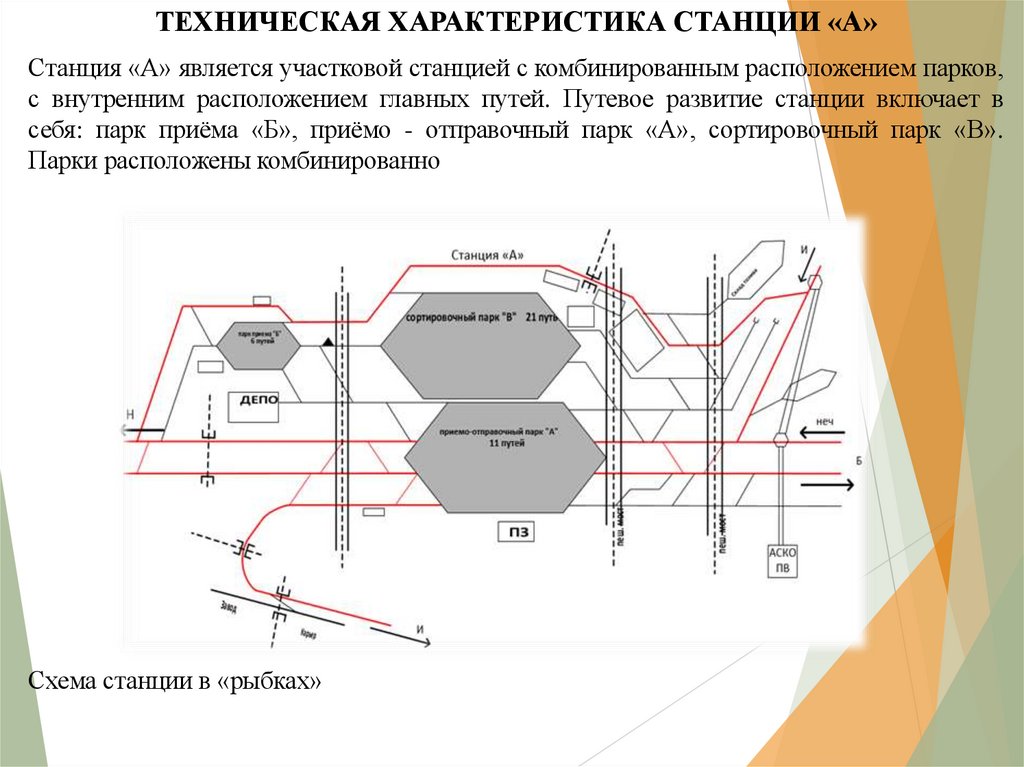

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА СТАНЦИИ «А»
Станция «А» является участковой станцией с комбинированным расположением парков,
с внутренним расположением главных путей. Путевое развитие станции включает в
себя: парк приёма «Б», приёмо - отправочный парк «А», сортировочный парк «В».
Парки расположены комбинированно
Схема станции в «рыбках»

4.

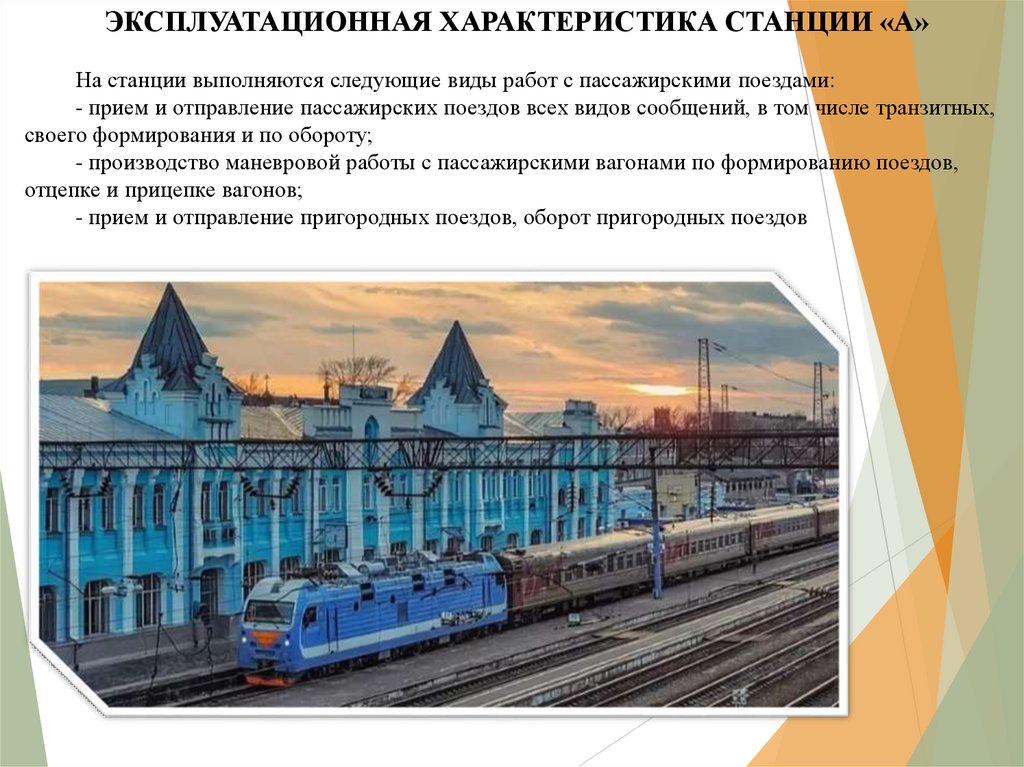

ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА СТАНЦИИ «А»
На станции выполняются следующие виды работ с пассажирскими поездами:
- прием и отправление пассажирских поездов всех видов сообщений, в том числе транзитных,
своего формирования и по обороту;
- производство маневровой работы с пассажирскими вагонами по формированию поездов,
отцепке и прицепке вагонов;
- прием и отправление пригородных поездов, оборот пригородных поездов

5.

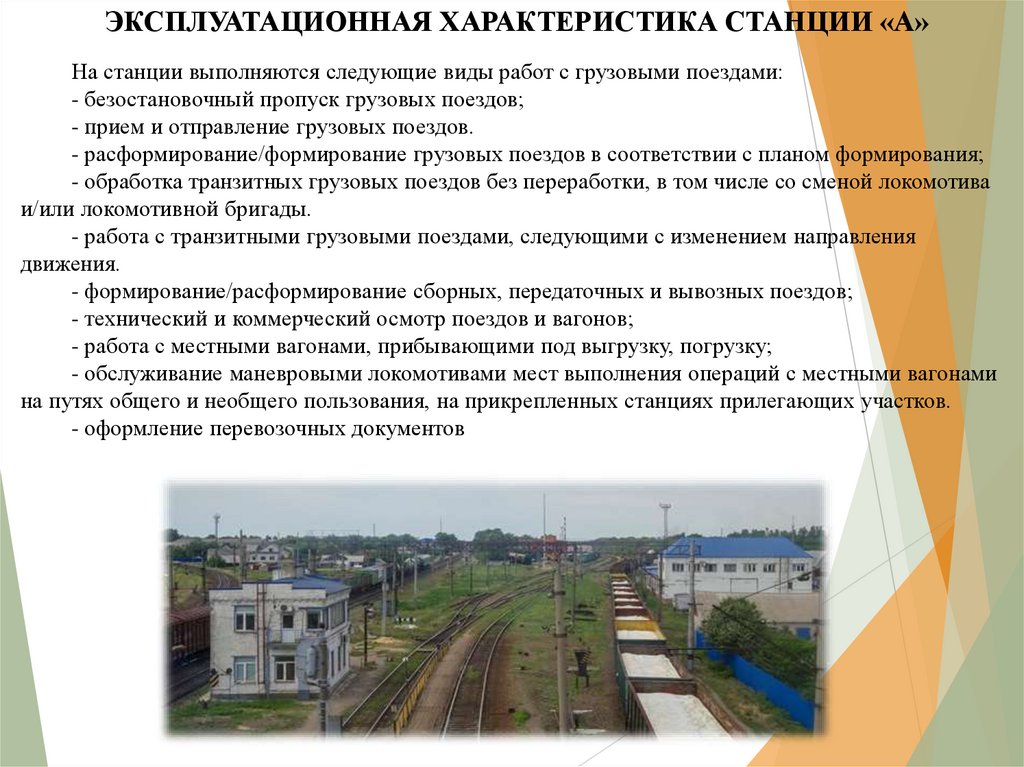

ЭКСПЛУАТАЦИОННАЯ ХАРАКТЕРИСТИКА СТАНЦИИ «А»
На станции выполняются следующие виды работ с грузовыми поездами:
- безостановочный пропуск грузовых поездов;
- прием и отправление грузовых поездов.
- расформирование/формирование грузовых поездов в соответствии с планом формирования;
- обработка транзитных грузовых поездов без переработки, в том числе со сменой локомотива
и/или локомотивной бригады.
- работа с транзитными грузовыми поездами, следующими с изменением направления
движения.
- формирование/расформирование сборных, передаточных и вывозных поездов;
- технический и коммерческий осмотр поездов и вагонов;
- работа с местными вагонами, прибывающими под выгрузку, погрузку;
- обслуживание маневровыми локомотивами мест выполнения операций с местными вагонами
на путях общего и необщего пользования, на прикрепленных станциях прилегающих участков.
- оформление перевозочных документов

6.

УПРАВЛЕНИЕ РАБОТОЙ СТАНЦИИ

7.

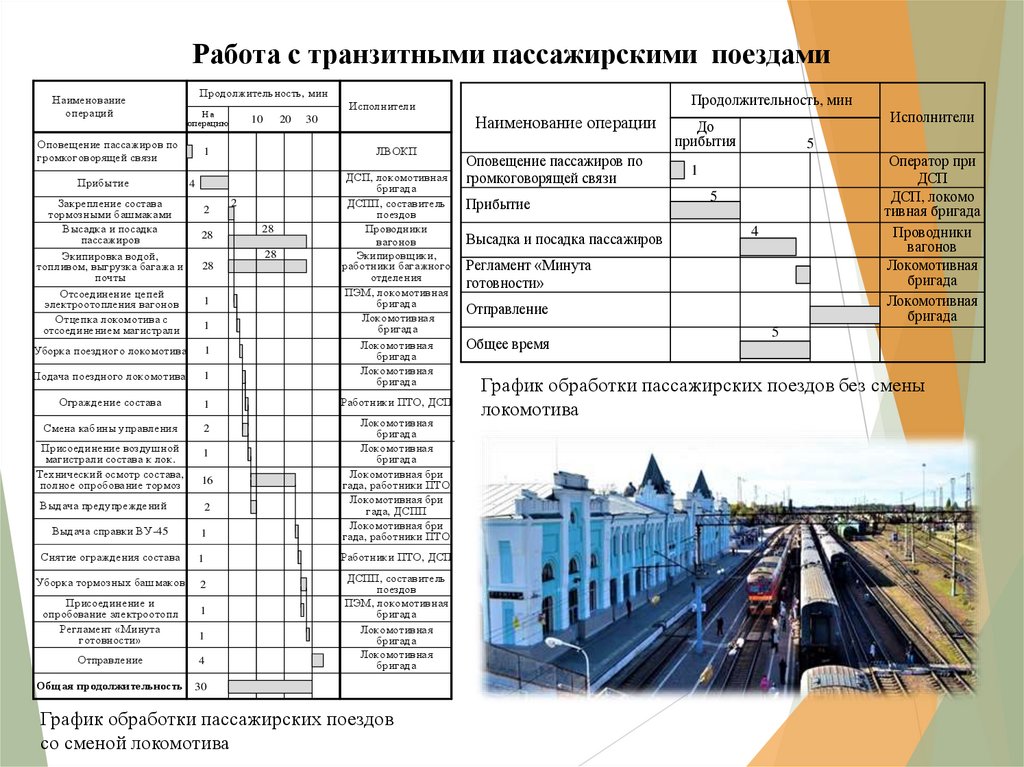

Работа с транзитными пассажирскими поездами
Наименование
операций
Продолжительность, мин
Оповещение пассажиров по
громкоговорящей связи
Прибытие
Закрепление состава
тормозными башмаками
Высадка и посадка
пассажиров
Экипировка водой,
топливом, выгрузка багажа и
почты
Отсоединение цепей
электроотопления вагонов
Отцепка локомотива с
отсоединением магистрали
10
20
4
28
2
28
28
28
1
1
Уборка поездного локомотива
1
Подача поездного локомотива
1
Ограждение состава
1
Смена кабины управления
2
Наименование операции
30
ЛВОКП
1
2
ДСП, локомотивная
бригада
ДСПП, составитель
поездов
Проводники
вагонов
Экипировщики,
работники багажного
отделения
ПЭМ, локомотивная
бригада
Локомотивная
бригада
Локомотивная
бригада
Локомотивная
бригада
Работники ПТО, ДСП
Присоединение воздушной
магистрали состава к лок.
Технический осмотр состава,
полное опробование тормоз
16
Выдача предупреждений
2
Выдача справки ВУ-45
1
Локомотивная
бригада
Локомотивная
бригада
Локомотивная бри
гада, работники ПТО
Локомотивная бри
гада, ДСПП
Локомотивная бри
гада, работники ПТО
Снятие ограждения состава
1
Работники ПТО, ДСП
Уборка тормозных башмаков
2
1
Присоединение и
опробование электроотопл
Регламент «Минута
готовности»
1
Отправление
4
Общая продолжительность
30
1
Продолжительность, мин
Исполнители
На
операцию
ДСПП, составитель
поездов
ПЭМ, локомотивная
бригада
Локомотивная
бригада
Локомотивная
бригада
График обработки пассажирских поездов
со сменой локомотива
Оповещение пассажиров по
громкоговорящей связи
Прибытие
Высадка и посадка пассажиров
Исполнители
До
прибытия
5
Оператор при
ДСП
ДСП, локомо
тивная бригада
Проводники
вагонов
Локомотивная
бригада
Локомотивная
бригада
1
5
4
Регламент «Минута
готовности»
Отправление
Общее время
5
График обработки пассажирских поездов без смены
локомотива

8.

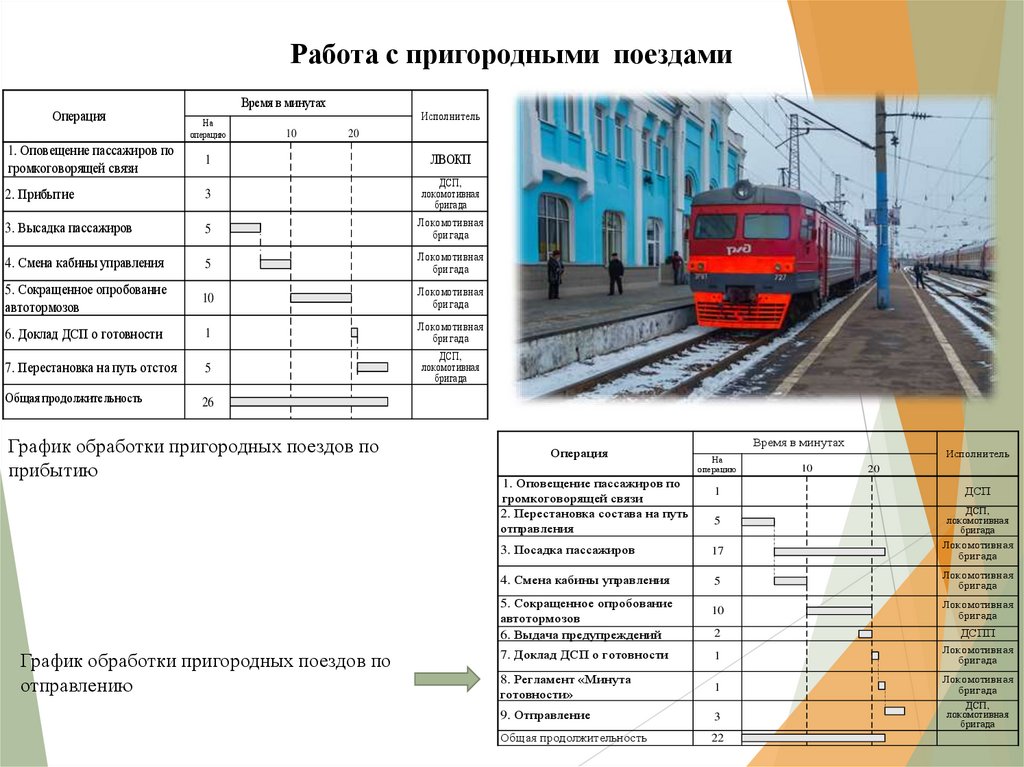

Работа с пригородными поездами
Операция
Время в минутах
На
операцию
10
Исполнитель
20
1. Оповещение пассажиров по
громкоговорящей связи
1
ЛВОКП
2. Прибытие
3
ДСП,
локомотивная
бригада
3. Высадка пассажиров
5
Локомотивная
бригада
4. Смена кабины управления
5
Локомотивная
бригада
5. Сокращенное опробование
автотормозов
10
Локомотивная
бригада
6. Доклад ДСП о готовности
1
Локомотивная
бригада
7. Перестановка на путь отстоя
5
ДСП,
локомотивная
бригада
Общая продолжительность
26
График обработки пригородных поездов по
прибытию
Операция
1. Оповещение пассажиров по
громкоговорящей связи
2. Перестановка состава на путь
отправления
10
Исполнитель
20
1
ДСП
5
ДСП,
локомотивная
бригада
3. Посадка пассажиров
17
Локомотивная
бригада
4. Смена кабины управления
5
Локомотивная
бригада
10
Локомотивная
бригада
5. Сокращенное опробование
автотормозов
6. Выдача предупреждений
График обработки пригородных поездов по
отправлению
Время в минутах
На
операцию
2
ДСПП
7. Доклад ДСП о готовности
1
Локомотивная
бригада
8. Регламент «Минута
готовности»
1
Локомотивная
бригада
9. Отправление
3
ДСП,
локомотивная
бригада
Общая продолжительность
22

9.

РАБОТА С ТРАНЗИТНЫМИ ГРУЗОВЫМИ ПОЕЗДАМИ
Продолжительность, мин
15 30 45 60
Наименование операций
На
операцию
До прибытия
Извещение осмотрщиков
вагонов, ДСПП, составителей, приемосдатчиков о
номере пути и времени
прибытия и отправления
12
Выход работников
5
Прибытие
Контрольная проверка со
става во входной
горловине
Ожидание обработки
Закрепление состава
Отцепка и уборка
поездного локомотива
Доставка перевозочных
документов на рабочее
место ДСП или
приемосдатчика
Ожидание локомотива
Подача и прицепка
поездного локомотива
Проверка правильности
сцепления первого вагона
состава и локомотива
Ожидание отправления
Ограждение состава
Вручение локомотивной
бригаде пакетов с
документами
Полное опробование тор
мозов с вручением «спра
вки об обеспечении поезда
тормозами» ф. ВУ-45
Вручение локомотивной
бригаде предупреждений
Снятие ограждения состава
Уборка средств
закрепления
Регламент «Минута
готовности»
Отправление
Общая
продолжительность
1
7
7
7
5
2
3
3
2
1
57
1
1
45
1
1
10
1
7
67
График обработки поезда со сменой
локомотива
Исполнители
ДСП, ДСПП
На
операцию
До прибытия
Извещение осмотрщиков
вагонов, ДСПП, составителей, приемосдатчиков о
номере пути и времени
прибытия и отправления
12
ДСПП, осмотрщ
ики вагонов, соста
вители, приемо
Выход работников
сдатчики
ДСП, Локомотив
ная бригада
Прибытие
Осмотрщики
Ожидание отправления
вагонов
Ограждение состава
Составитель
Сдача и прием локомотива
поездов, ДСПП
и перевозочных
документов
ДСП, Локомотив
ная бригада
локомотивными бригадами
Сокращенное опробование
ДСПП или
тормозов с вручением
приемосдатчик
«справки об обеспечении
груза и багажа
поезда тормозами» ф. ВУ45
ДСП, Локомотив
ная бригада
Снятие ограждения состава
Локомотивная
Регламент «Минута
бригада
ДСП
ДСПП или приемо
сдатчик груза и
багажа
Локомотивная бри
гада, осмотрщики
вагонов
ДСПП
ДСП
ДСПП, соста
витель поездов
Локомотивная
бригада
ДСП, Локомотив
ная бригада
Продолжительность, мин
5
10 15 20
Наименование операций
готовности»
Отправление
Общая
продолжительность
1
5
7
25
1
Исполнители
ДСП, ДСПП
Локомотивная
бригада,
работники ПОТ
ДСП, Локомотив
ная бригада
Работники ПОТ
9
Локомотивная
бригада
14
Локомотивная
бригада,
осмотрщик
вагонов
1
ДСП
1
7
Локомотивная
бригада
ДСП, Локомотив
ная бригада
25
График обработки транзитного грузового поезда
со сменой локомотивной бригады

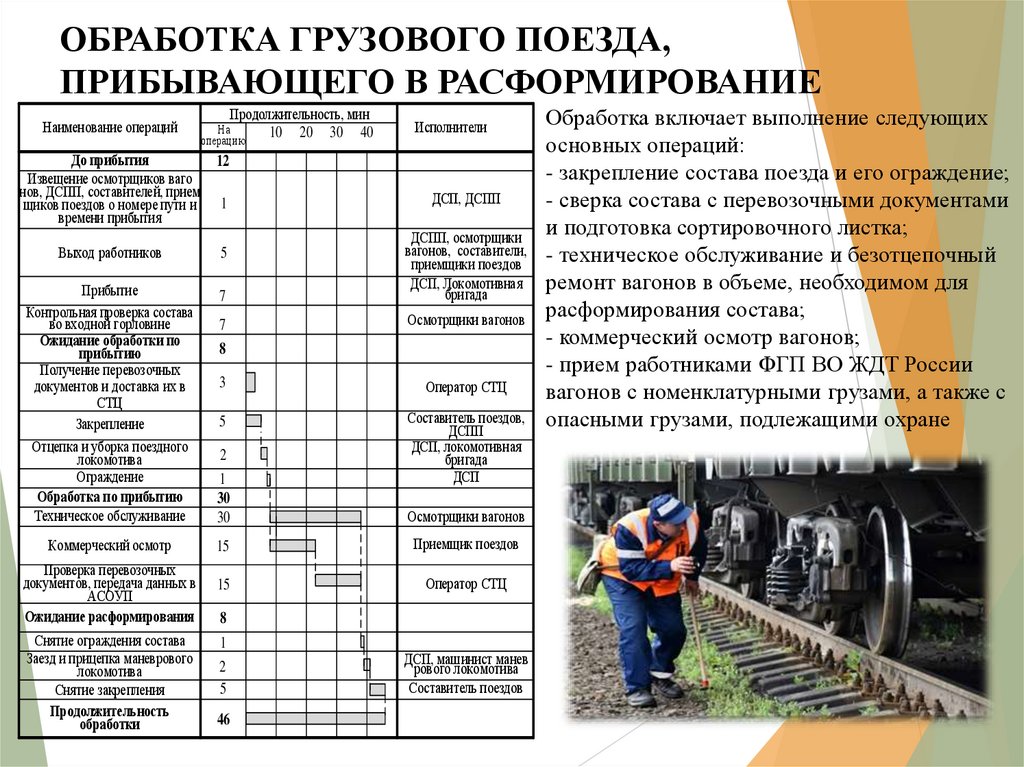

10.

ОБРАБОТКА ГРУЗОВОГО ПОЕЗДА,
ПРИБЫВАЮЩЕГО В РАСФОРМИРОВАНИЕ
Продолжительность, мин
10 20 30 40
Наименование операций
На
операцию
До прибытия
Извещение осмотрщиков ваго
нов, ДСПП, составителей, прием
щиков поездов о номере пути и
времени прибытия
12
Выход работников
5
1
Исполнители
ДСП, ДСПП
ДСПП, осмотрщики
вагонов, составители,
приемщики поездов
ДСП, Локомотивная
бригада
Прибытие
Контрольная проверка состава
во входной горловине
Ожидание обработки по
прибытию
Получение перевозочных
документов и доставка их в
СТЦ
Закрепление
Отцепка и уборка поездного
локомотива
Ограждение
Обработка по прибытию
Техническое обслуживание
2
1
30
30
Коммерческий осмотр
15
Приемщик поездов
15
Оператор СТЦ
8
1
2
5
ДСП, машинист манев
рового локомотива
Составитель поездов
Проверка перевозочных
документов, передача данных в
АСОУП
Ожидание расформирования
Снятие ограждения состава
Заезд и прицепка маневрового
локомотива
Снятие закрепления
Продолжительность
обработки
7
7
8
Осмотрщики вагонов
3
Оператор СТЦ
5
Составитель поездов,
ДСПП
ДСП, локомотивная
бригада
ДСП
46
Осмотрщики вагонов
Обработка включает выполнение следующих
основных операций:
- закрепление состава поезда и его ограждение;
- сверка состава с перевозочными документами
и подготовка сортировочного листка;
- техническое обслуживание и безотцепочный
ремонт вагонов в объеме, необходимом для
расформирования состава;
- коммерческий осмотр вагонов;
- прием работниками ФГП ВО ЖДТ России
вагонов с номенклатурными грузами, а также с
опасными грузами, подлежащими охране

11.

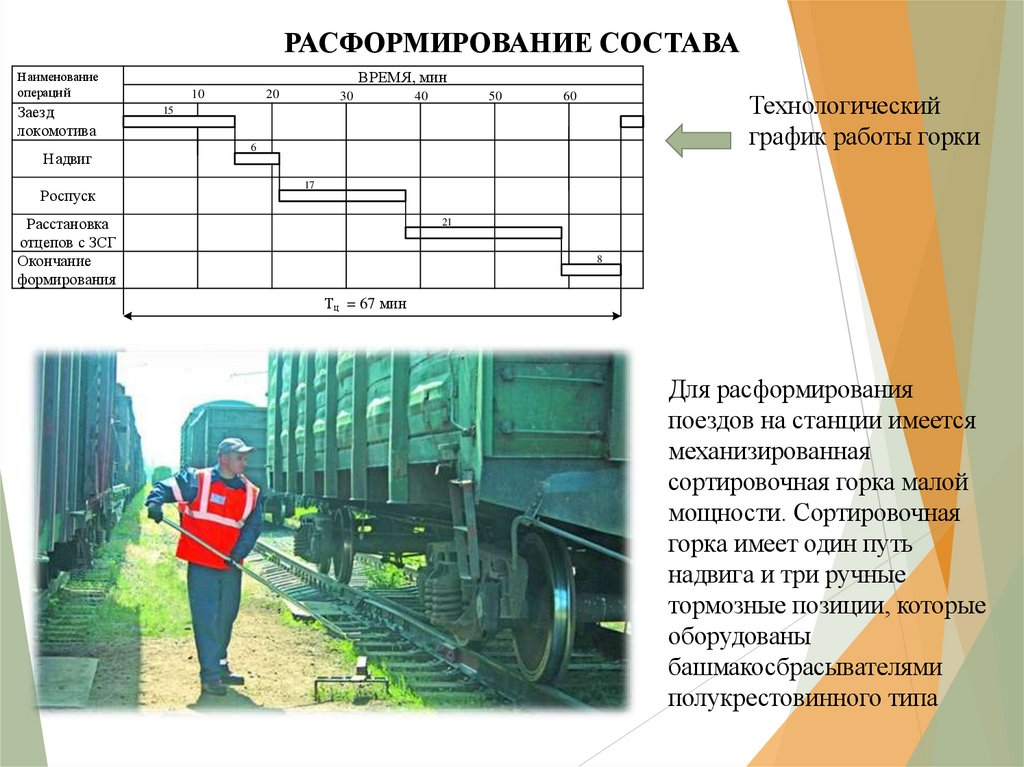

РАСФОРМИРОВАНИЕ СОСТАВА
ВРЕМЯ, мин
Наименование
операций
Заезд
локомотива
Надвиг
Роспуск
10
20
30
40
50
60
Технологический
график работы горки
15
6
17
Расстановка
отцепов с ЗСГ
Окончание
формирования
21
8
Тц = 67 мин
Для расформирования
поездов на станции имеется
механизированная
сортировочная горка малой
мощности. Сортировочная
горка имеет один путь
надвига и три ручные
тормозные позиции, которые
оборудованы
башмакосбрасывателями
полукрестовинного типа

12.

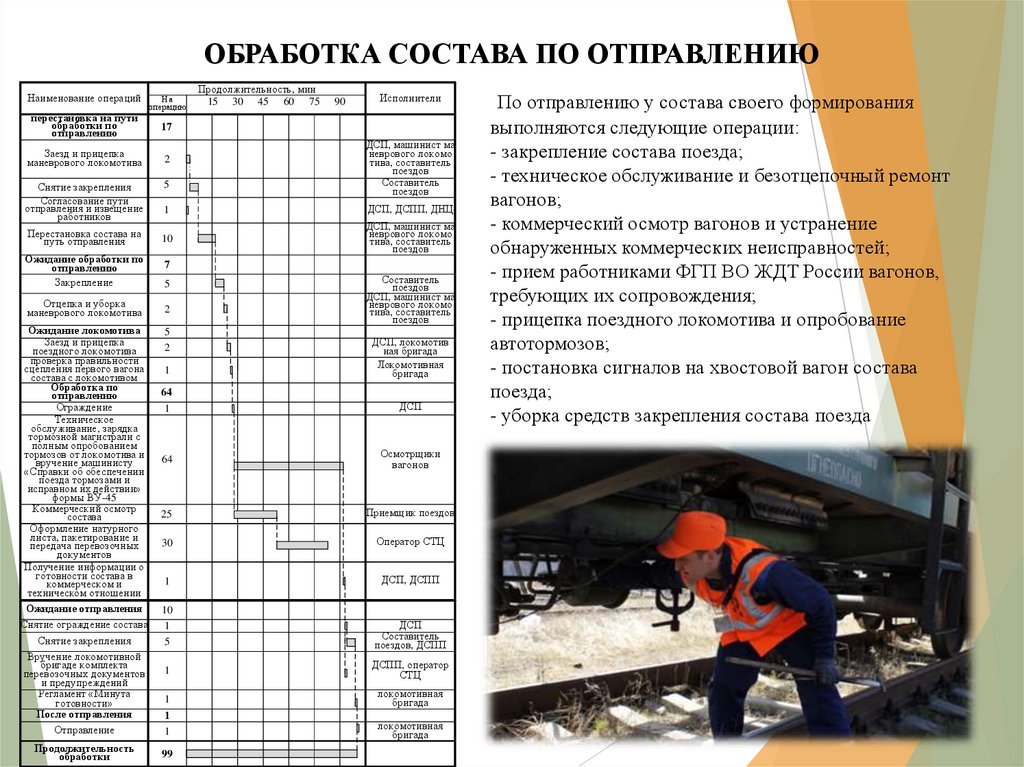

ОБРАБОТКА СОСТАВА ПО ОТПРАВЛЕНИЮ
Наименование операций
На
операцию
перестановка на пути
обработки по
отправлению
17
Заезд и прицепка
маневрового локомотива
2
Снятие закрепления
Согласование пути
отправления и извещение
работников
5
Продолжительность, мин
15 30 45 60 75
90
Исполнители
ДСП, машинист ма
неврового локомо
тива, составитель
поездов
Составитель
поездов
1
ДСП, ДСПП, ДНЦ
Перестановка состава на
путь отправления
10
Ожидание обработки по
отправлению
Закрепление
ДСП, машинист ма
неврового локомо
тива, составитель
поездов
7
Отцепка и уборка
маневрового локомотива
2
Ожидание локомотива
Заезд и прицепка
поездного локомотива
проверка правильности
сцепления первого вагона
состава с локомотивом
Обработка по
отправлению
Ограждение
Техническое
обслуживание, зарядка
тормозной магистрали с
полным опробованием
тормозов от локомотива и
вручение машинисту
«Справки об обеспечении
поезда тормозами и
исправном их действии»
формы ВУ-45
Коммерческий осмотр
состава
Оформление натурного
листа, пакетирование и
передача перевозочных
документов
Получение информации о
готовности состава в
коммерческом и
техническом отношении
Ожидание отправления
Снятие ограждение состава
Снятие закрепления
Вручение локомотивной
бригаде комплекта
перевозочных документов
и предупреждений
Регламент «Минута
готовности»
После отправления
Отправление
Продолжительность
обработки
5
5
2
Составитель
поездов
ДСП, машинист ма
неврового локомо
тива, составитель
поездов
1
ДСП, локомотив
ная бригада
Локомотивная
бригада
64
1
ДСП
64
Осмотрщики
вагонов
25
Приемщик поездов
30
Оператор СТЦ
1
ДСП, ДСПП
10
1
5
ДСП
Составитель
поездов, ДСПП
1
ДСПП, оператор
СТЦ
1
1
1
99
локомотивная
бригада
локомотивная
бригада
По отправлению у состава своего формирования
выполняются следующие операции:
- закрепление состава поезда;
- техническое обслуживание и безотцепочный ремонт
вагонов;
- коммерческий осмотр вагонов и устранение
обнаруженных коммерческих неисправностей;
- прием работниками ФГП ВО ЖДТ России вагонов,
требующих их сопровождения;
- прицепка поездного локомотива и опробование
автотормозов;
- постановка сигналов на хвостовой вагон состава
поезда;
- уборка средств закрепления состава поезда

13.

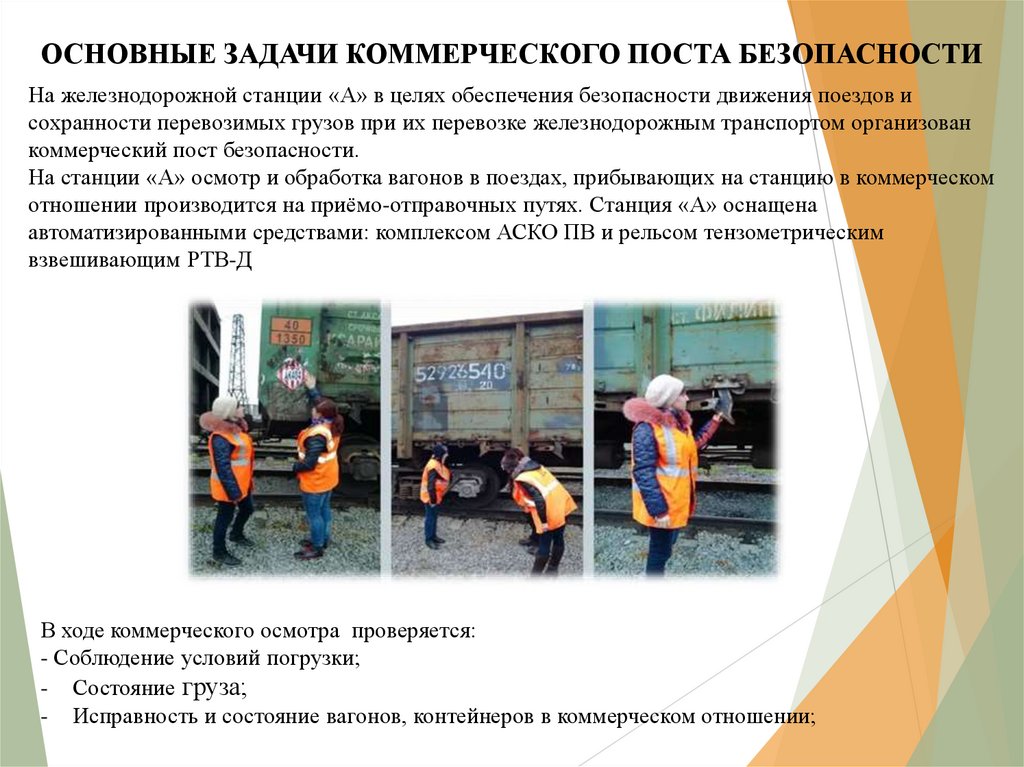

ОСНОВНЫЕ ЗАДАЧИ КОММЕРЧЕСКОГО ПОСТА БЕЗОПАСНОСТИ
На железнодорожной станции «А» в целях обеспечения безопасности движения поездов и
сохранности перевозимых грузов при их перевозке железнодорожным транспортом организован
коммерческий пост безопасности.
На станции «А» осмотр и обработка вагонов в поездах, прибывающих на станцию в коммерческом
отношении производится на приёмо-отправочных путях. Станция «А» оснащена
автоматизированными средствами: комплексом АСКО ПВ и рельсом тензометрическим
взвешивающим РТВ-Д
В ходе коммерческого осмотра проверяется:
- Соблюдение условий погрузки;
- Состояние груза;
- Исправность и состояние вагонов, контейнеров в коммерческом отношении;

14.

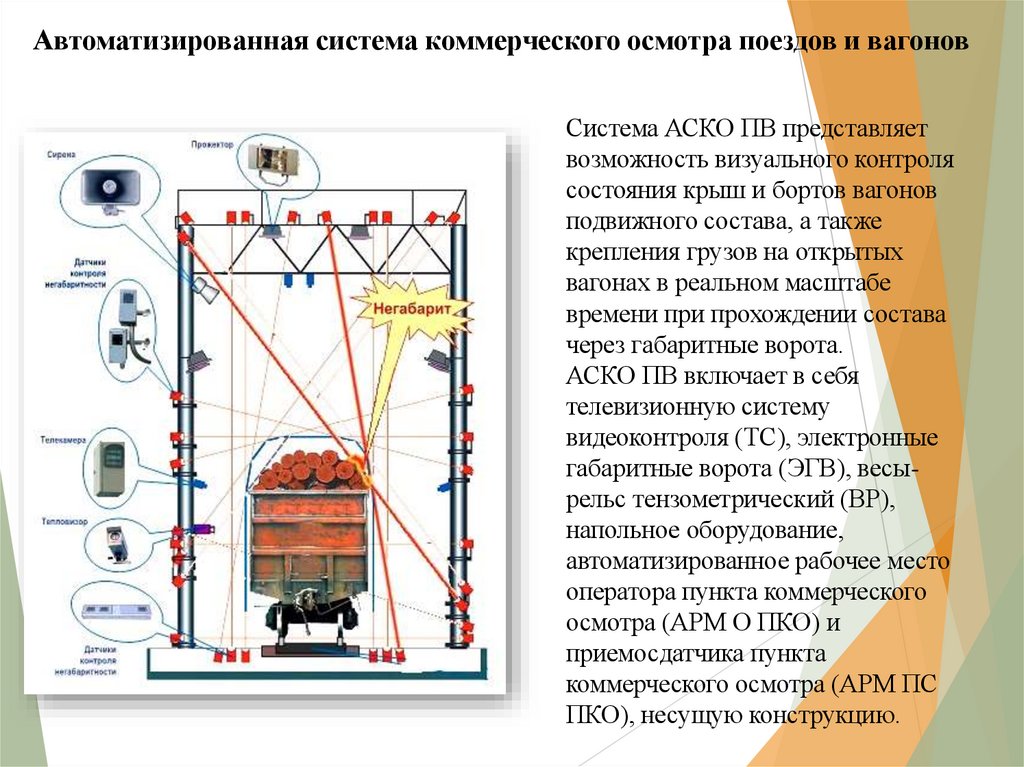

Автоматизированная система коммерческого осмотра поездов и вагонов
Система АСКО ПВ представляет
возможность визуального контроля
состояния крыш и бортов вагонов
подвижного состава, а также
крепления грузов на открытых
вагонах в реальном масштабе
времени при прохождении состава
через габаритные ворота.
АСКО ПВ включает в себя
телевизионную систему
видеоконтроля (ТС), электронные
габаритные ворота (ЭГВ), весырельс тензометрический (ВР),
напольное оборудование,
автоматизированное рабочее место
оператора пункта коммерческого
осмотра (АРМ О ПКО) и
приемосдатчика пункта
коммерческого осмотра (АРМ ПС
ПКО), несущую конструкцию.

15.

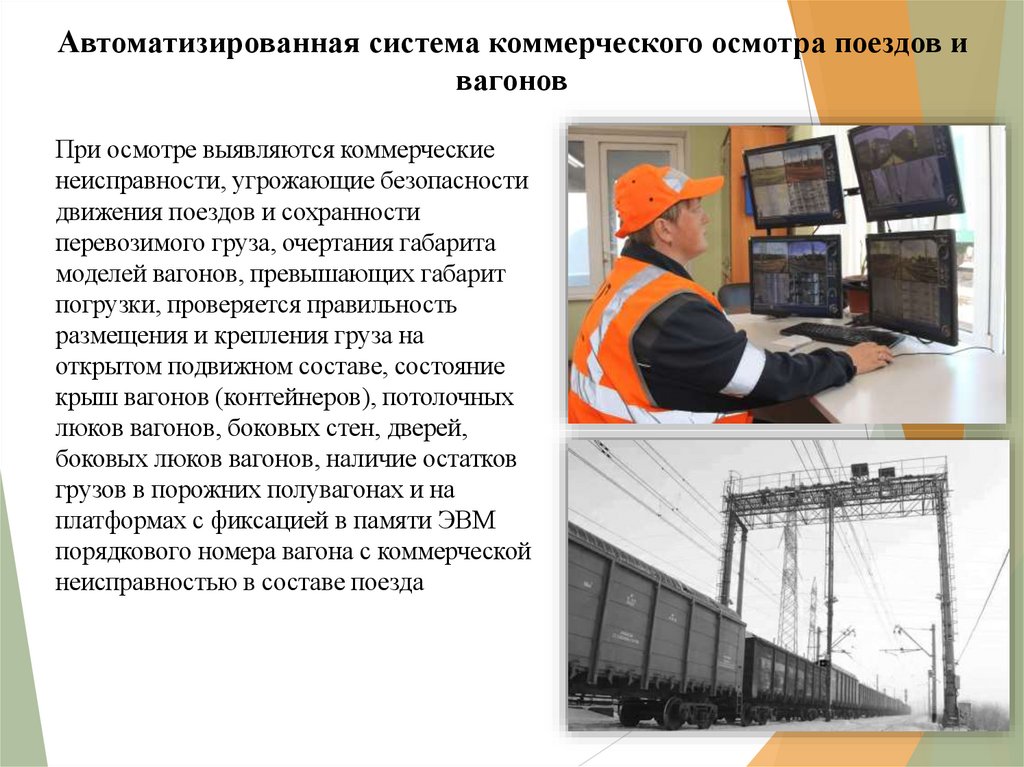

Автоматизированная система коммерческого осмотра поездов и
вагонов
При осмотре выявляются коммерческие
неисправности, угрожающие безопасности
движения поездов и сохранности
перевозимого груза, очертания габарита
моделей вагонов, превышающих габарит
погрузки, проверяется правильность
размещения и крепления груза на
открытом подвижном составе, состояние
крыш вагонов (контейнеров), потолочных
люков вагонов, боковых стен, дверей,
боковых люков вагонов, наличие остатков
грузов в порожних полувагонах и на
платформах с фиксацией в памяти ЭВМ
порядкового номера вагона с коммерческой
неисправностью в составе поезда

16.

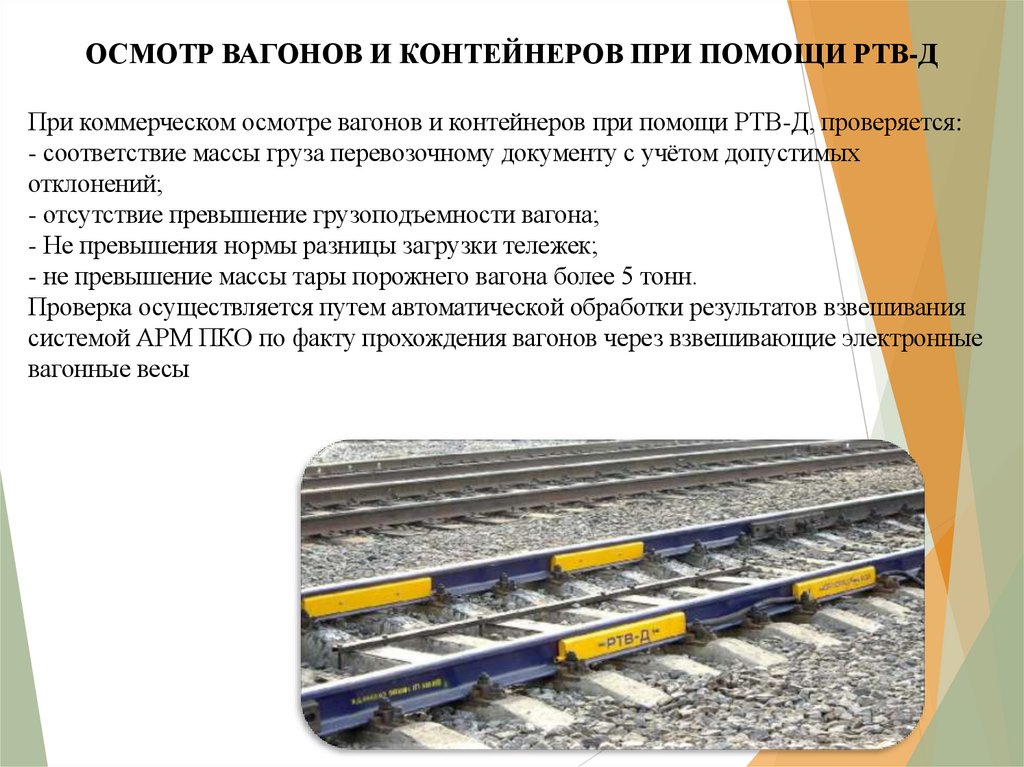

ОСМОТР ВАГОНОВ И КОНТЕЙНЕРОВ ПРИ ПОМОЩИ РТВ-Д
При коммерческом осмотре вагонов и контейнеров при помощи РТВ-Д, проверяется:
- соответствие массы груза перевозочному документу с учётом допустимых
отклонений;
- отсутствие превышение грузоподъемности вагона;
- Не превышения нормы разницы загрузки тележек;
- не превышение массы тары порожнего вагона более 5 тонн.
Проверка осуществляется путем автоматической обработки результатов взвешивания
системой АРМ ПКО по факту прохождения вагонов через взвешивающие электронные
вагонные весы

17.

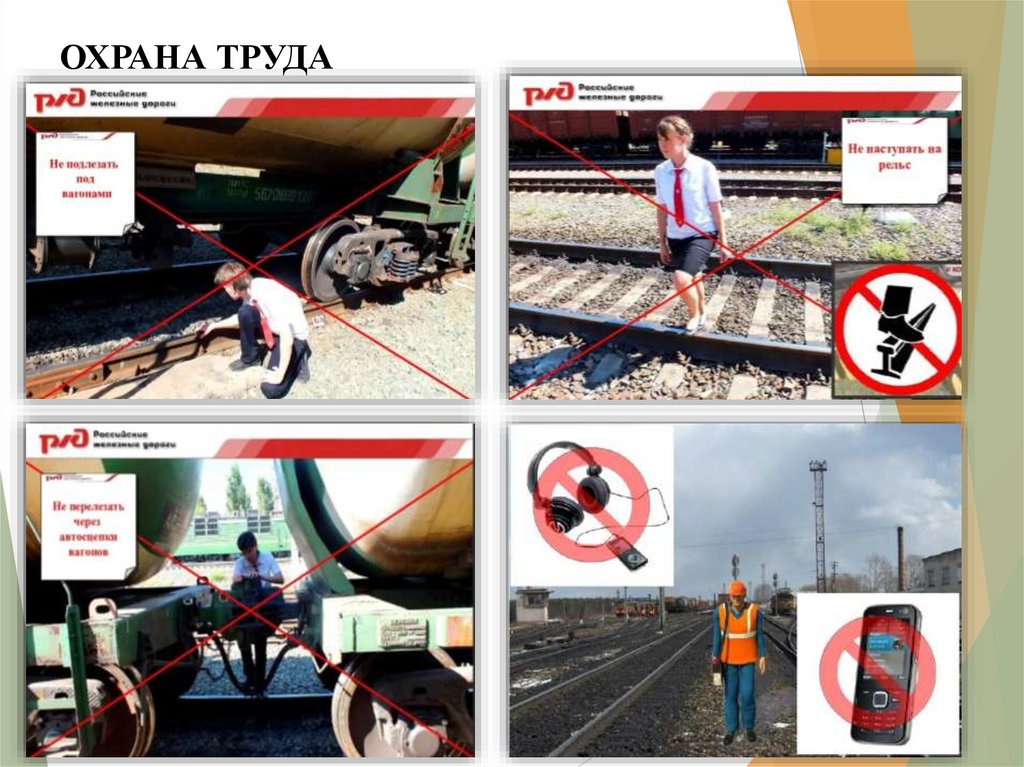

ОХРАНА ТРУДА

18.

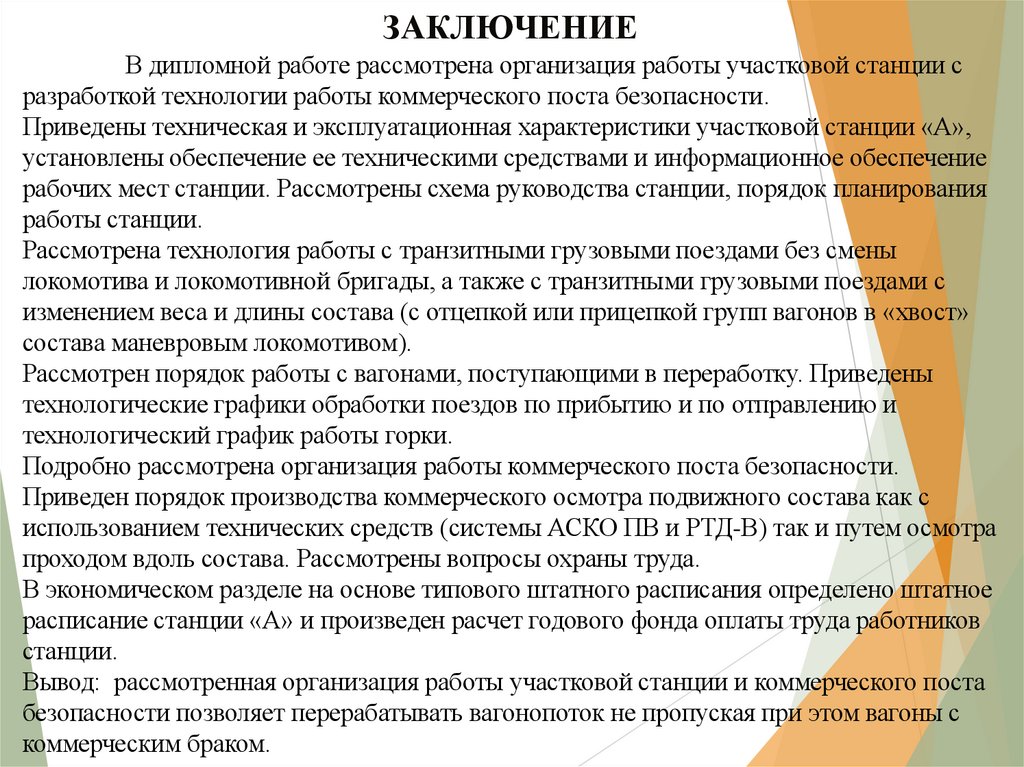

ЗАКЛЮЧЕНИЕ
В дипломной работе рассмотрена организация работы участковой станции с
разработкой технологии работы коммерческого поста безопасности.
Приведены техническая и эксплуатационная характеристики участковой станции «А»,
установлены обеспечение ее техническими средствами и информационное обеспечение
рабочих мест станции. Рассмотрены схема руководства станции, порядок планирования
работы станции.
Рассмотрена технология работы с транзитными грузовыми поездами без смены
локомотива и локомотивной бригады, а также с транзитными грузовыми поездами с
изменением веса и длины состава (с отцепкой или прицепкой групп вагонов в «хвост»
состава маневровым локомотивом).
Рассмотрен порядок работы с вагонами, поступающими в переработку. Приведены
технологические графики обработки поездов по прибытию и по отправлению и
технологический график работы горки.
Подробно рассмотрена организация работы коммерческого поста безопасности.
Приведен порядок производства коммерческого осмотра подвижного состава как с
использованием технических средств (системы АСКО ПВ и РТД-В) так и путем осмотра
проходом вдоль состава. Рассмотрены вопросы охраны труда.
В экономическом разделе на основе типового штатного расписания определено штатное
расписание станции «А» и произведен расчет годового фонда оплаты труда работников
станции.
Вывод: рассмотренная организация работы участковой станции и коммерческого поста
безопасности позволяет перерабатывать вагонопоток не пропуская при этом вагоны с
коммерческим браком.

19.

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ
1. О железнодорожном транспорте в Российской Федерации, Федеральный закон РФ от 10.01.2003 № 17 ФЗ (в редакции
Федеральных законов от 07.07.2003 № 115-ФЗ, от 08.11.2007 № 258-ФЗ, от 22.07.2008 № 141-ФЗ, от 23.07.2008 № 160-ФЗ, от
26.12.2008 № 294-ФЗ, от 30.12.2008 № 313-ФЗ, от 04.05.2011 № 99-ФЗ, от 18.07.2011 № 242-ФЗ, от 19.07.2011 № 248-ФЗ, от
07.11.2011 № 303-ФЗ, от 14.06.2012 № 78 ФЗ, от 28.07.2012 № 131-ФЗ, от 02.07.2013 № 185-ФЗ)
2. Типовой технологический процесс работы участковой станции ОАО «РЖД». М: Транспорт, 2017.
3. Инструкция по движению поездов и маневровой работе на железнодорожном транспорте Российской Федерации (Приложение
№ 8 к Правилам технической эксплуатации железных дорог Российской Федерации, утвержденным приказом Минтранса РФ
от 21.12.2010 № 286) (в редакции приказа Минтранса России от 04.06.2012 № 162 с изменениями на 2018 год,)
4. Инструкция по сигнализации на железнодорожном транспорте Российской Федерации (Приложение № 7 к Правилам
технической эксплуатации железных дорог Российской Федерации, утвержденным приказом Минтранса РФ от 21.12.2010 №
286) (в редакции приказа Минтранса России от 04.06.2012 № 162с изменениями на 2018 год,)
5. Инструкция по составлению натурного листа пассажирского поезда, утвержденная на 34-м заседании Совета по
железнодорожному транспорту государств-участников Содружества 12.02.2003 (с изменениями и дополнениями,
утвержденными на 51-м, 54-м заседаниях Совета по железнодорожному транспорту государств-участников Содружества)
6. Правила технической эксплуатации железных дорог Российской Федерации, утвержденные приказом Минтранса России от
21.12.2010 № 286 (в редакции приказа Минтранса России от 04.06. с изменениями на 2018 год,)
7. Устав железнодорожного транспорта Российской Федерации. Федеральный закон от 10.01.2003 № 18-ФЗ (в редакции
Федеральных законов РФ от 07.07.2003 № 122-ФЗ, от 04.12.2006 № 201-ФЗ, от 26.06.2007 № 118-ФЗ, от 08.11.2007 № 258-ФЗ,
от 23.07.2008 № 160-ФЗ, от 19.07.2011 № 248-ФЗ, от 14.06.2012 № 78-ФЗ).2012 № 162с изменениями на 2018 год,)).
8. Правила коммерческого осмотра поездов и вагонов № ЦМ-360.
9. Единый сетевой технологический процесс железнодорожных грузовых перевозок, утвержденный распоряжением ОАО «РЖД»
от 28.12.2012 № 2786р.
10. Положение о железнодорожной станции, утвержденное распоряжением ОАО «РЖД» от 31.05.2011 № 1186р.
11. Боровикова М. С. Организация движения на железнодорожном транспорте: Учебник для техникумов и колледжей ж.-д.
транспорта. — М.: Маршрут, 2019.
12. Кудрявцев В. А., Бадах В. И., Белов К. А. Организация и управление движением на железнодорожном транспорте: учебник для
студ. учреждений сред. проф. образования. – М.: Издательский центр «Академия», 2019.
13. Перепон В.П. Организация перевозок грузов: Учебник для техникумов и колледжей ж.-д. трансп. — М.: Маршрут, 2020

20.

БЛАГОДАРЮ ЗА
ВНИМАНИЕ!
