Ориентировочный расчет валов (по Шейнблиту)

1.

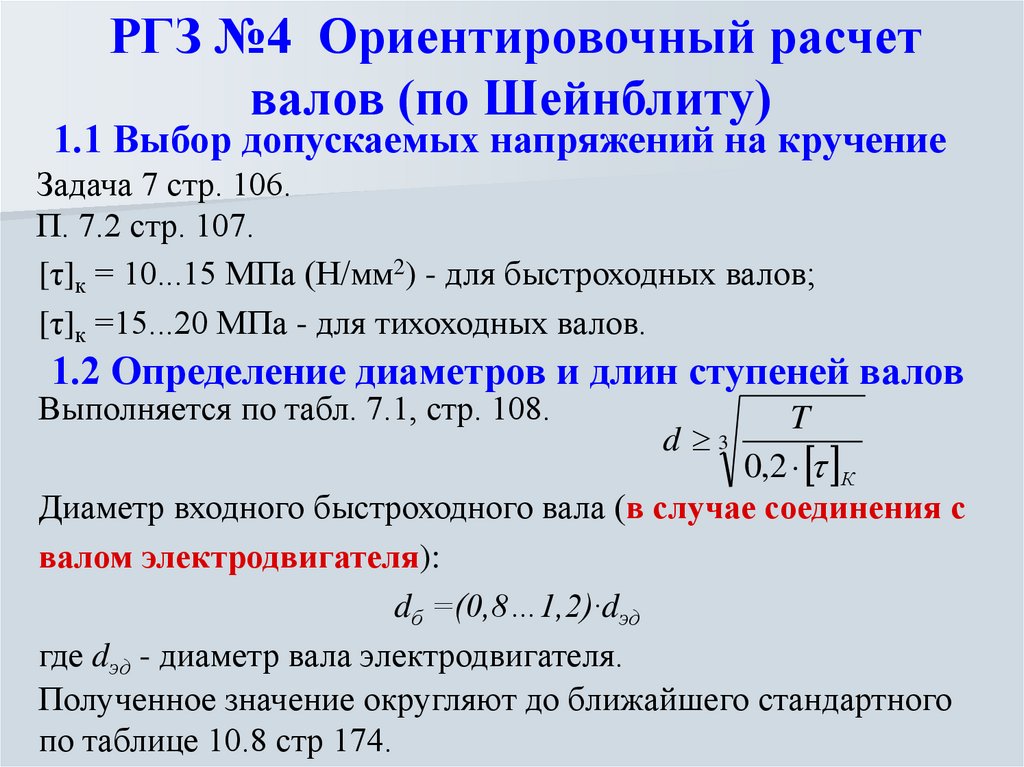

РГЗ №4 Ориентировочный расчет
валов (по Шейнблиту)
1.1 Выбор допускаемых напряжений на кручение
Задача 7 стр. 106.
П. 7.2 стр. 107.
[τ]к = 10...15 МПа (Н/мм2) - для быстроходных валов;
[τ]к =15...20 МПа - для тихоходных валов.
1.2 Определение диаметров и длин ступеней валов

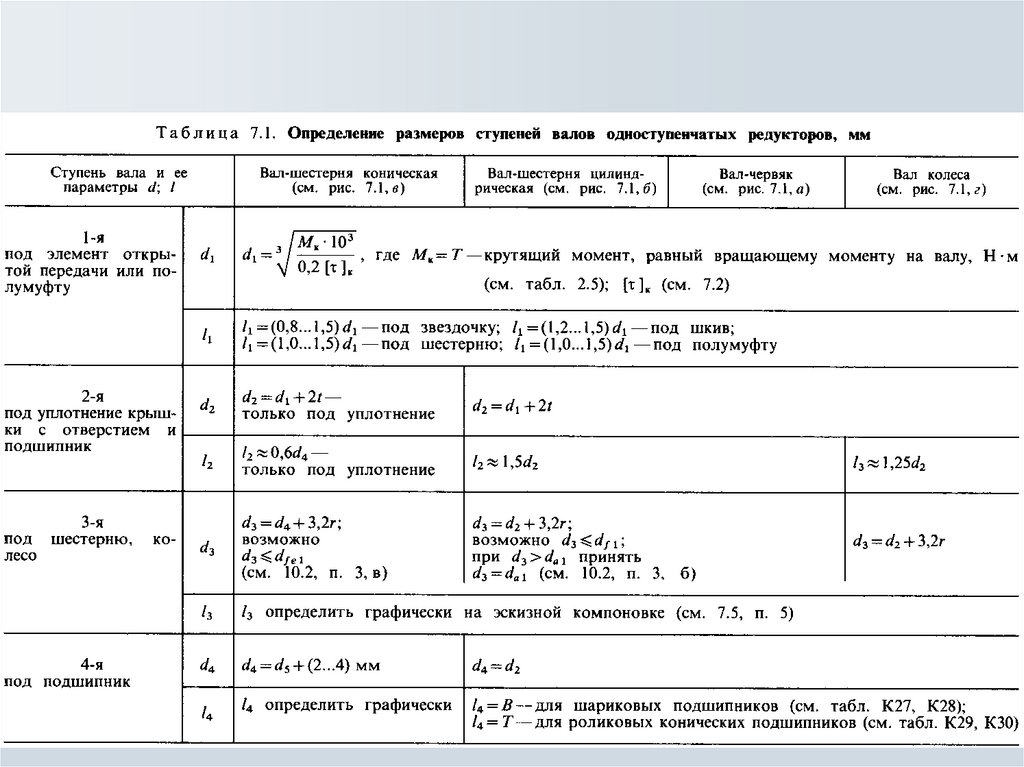

Выполняется по табл. 7.1, стр. 108.
T
d
0,2 К
Диаметр входного быстроходного вала (в случае соединения с
валом электродвигателя):
dб =(0,8…1,2)·dэд
где dэд - диаметр вала электродвигателя.

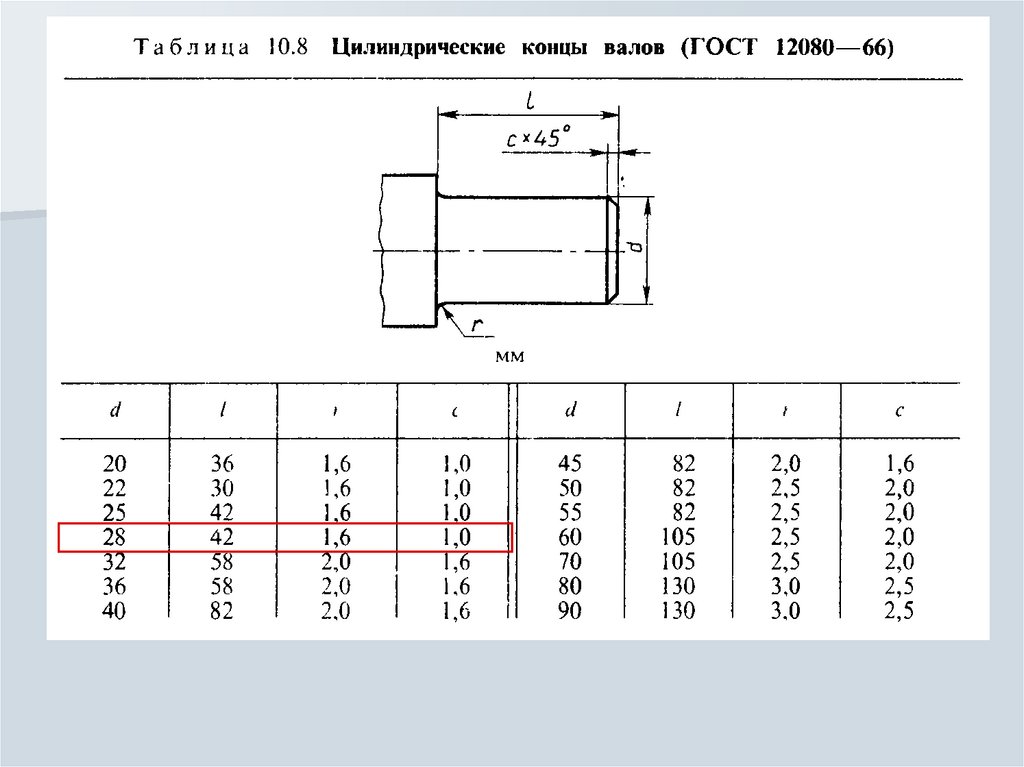

Полученное значение округляют до ближайшего стандартного
по таблице 10.8 стр 174.
3

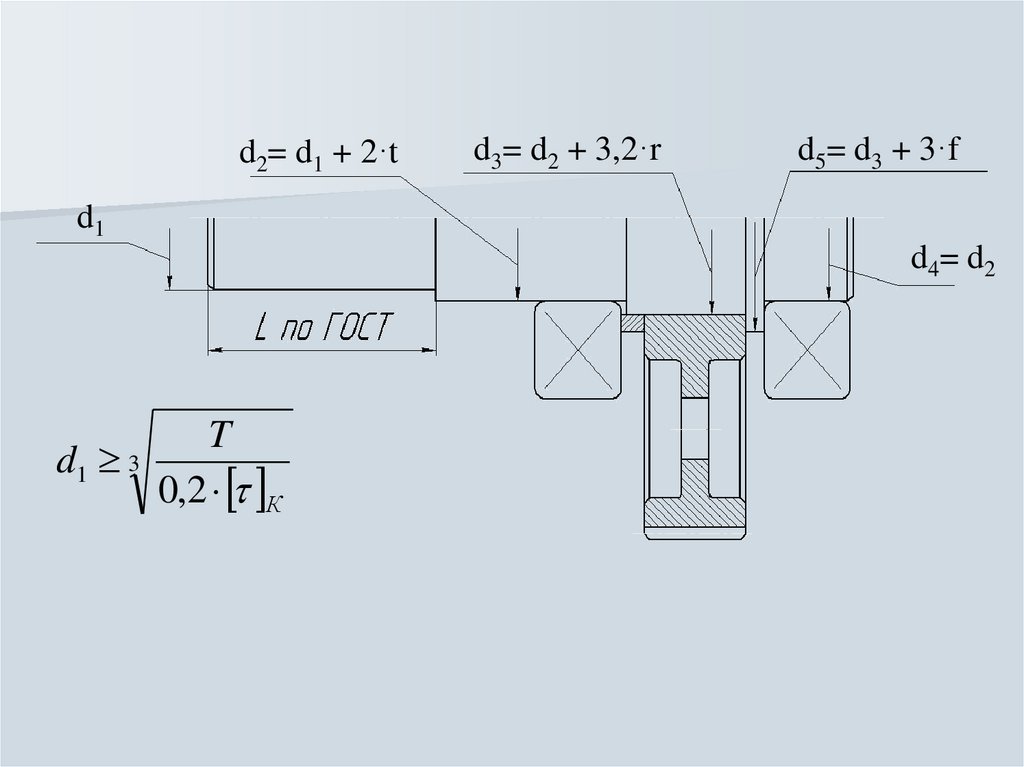

2.

3.

d2= d1 + 2·t
d3= d2 + 3,2·r
d5= d3 + 3·f
d1
d4= d2
T
d1 3
0,2 К

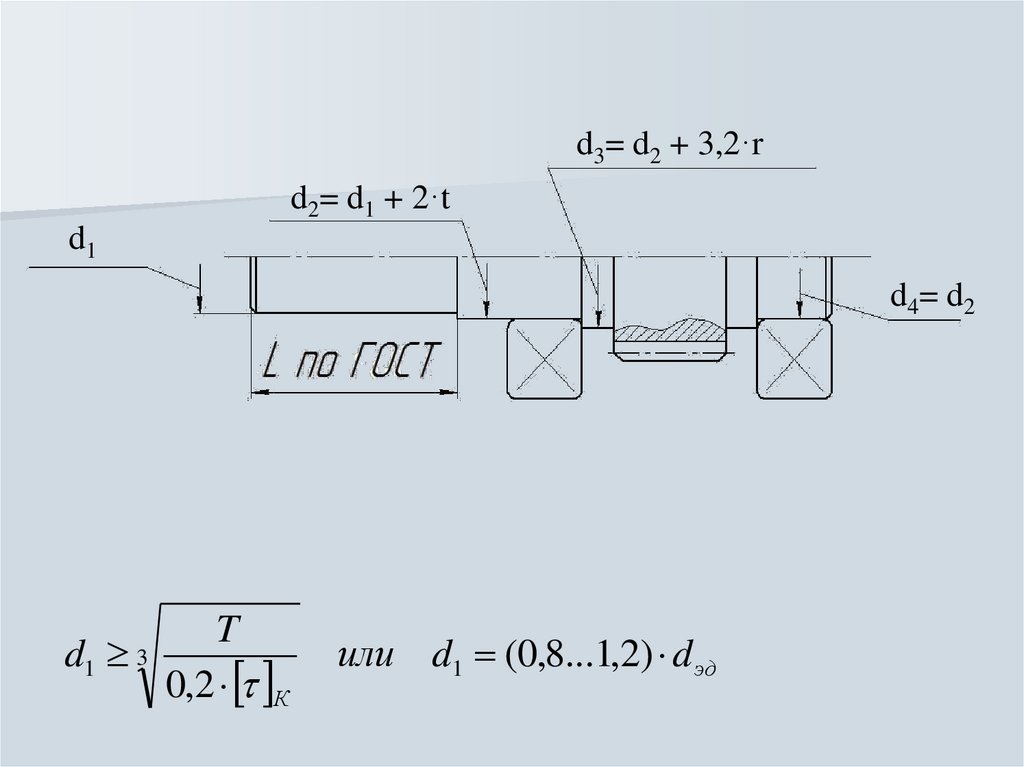

4.

d3= d2 + 3,2·r
d2= d1 + 2·t
d1
d4= d2
T
d1 3
0,2 К
или d1 (0,8...1,2) d эд

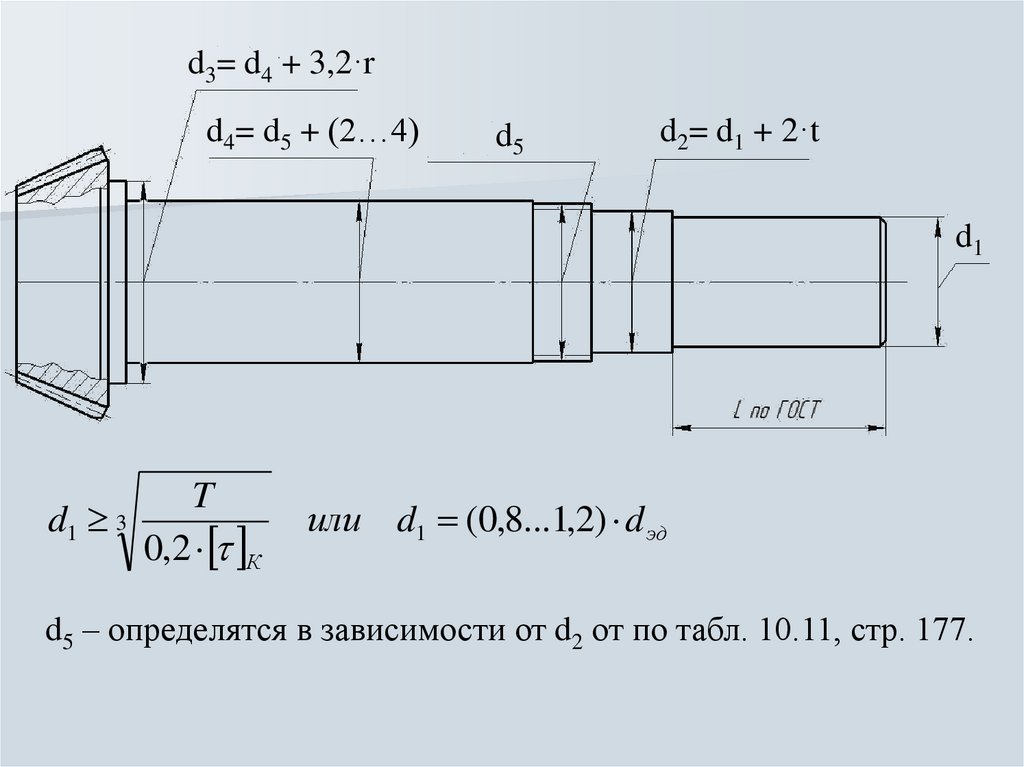

5.

d3= d4 + 3,2·r
d4= d5 + (2…4)
d5
d2= d1 + 2·t
d1
T
d1 3
0,2 К
или d1 (0,8...1,2) d эд

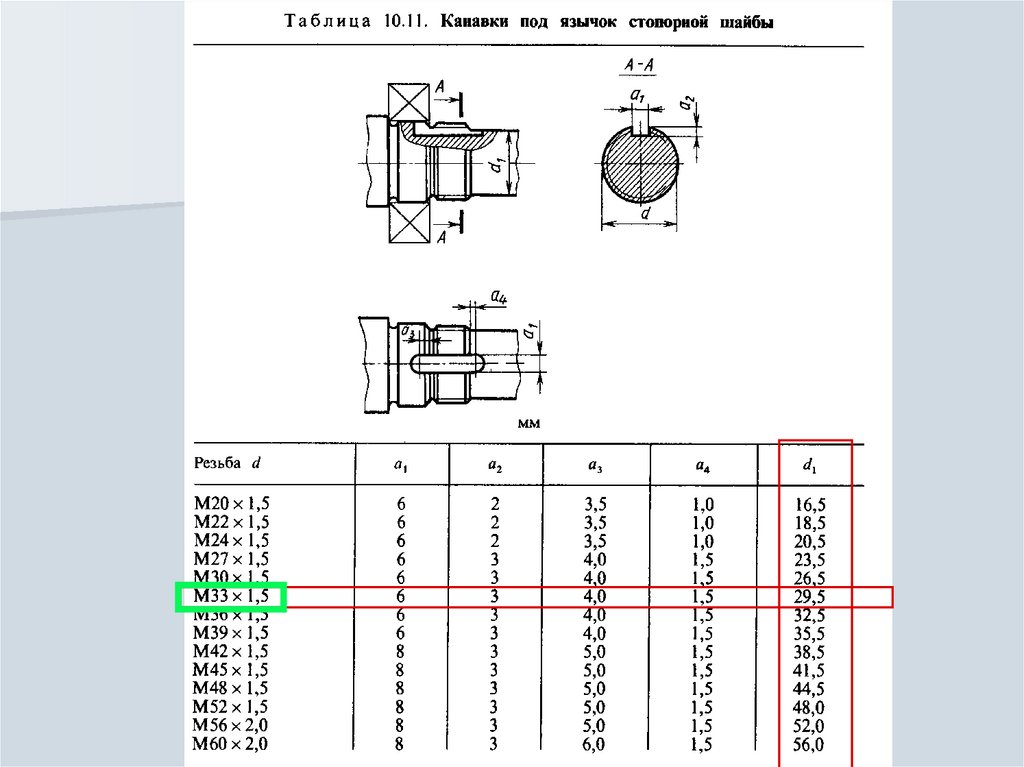

d5 – определятся в зависимости от d2 от по табл. 10.11, стр. 177.

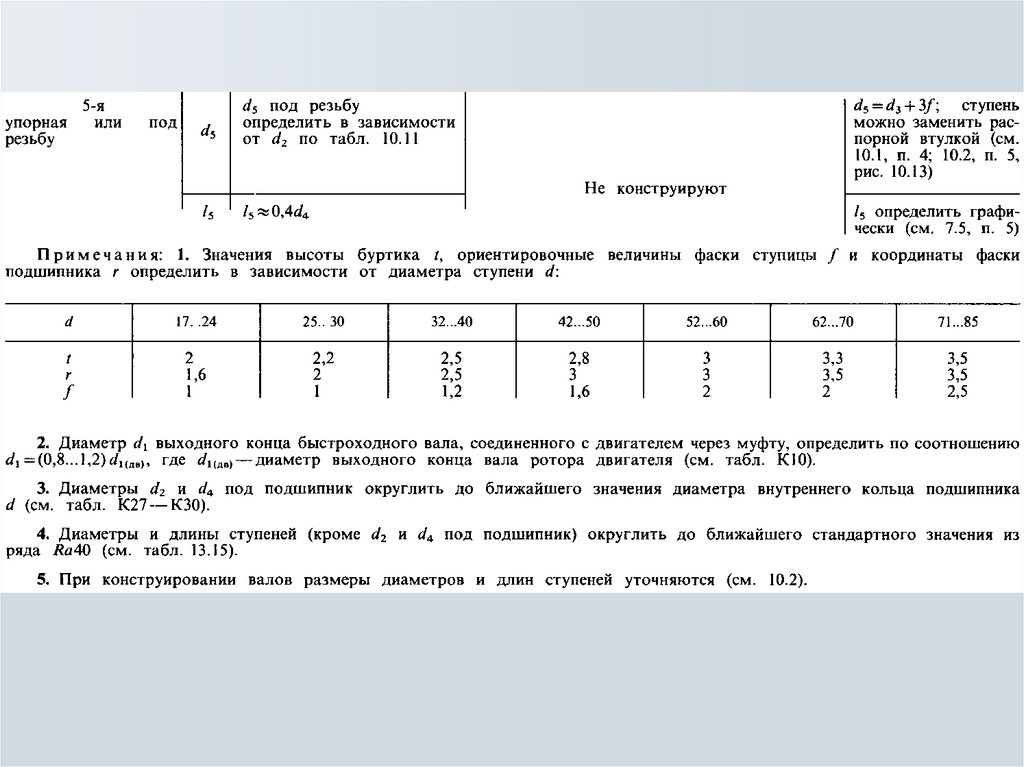

6.

7.

8.

9.

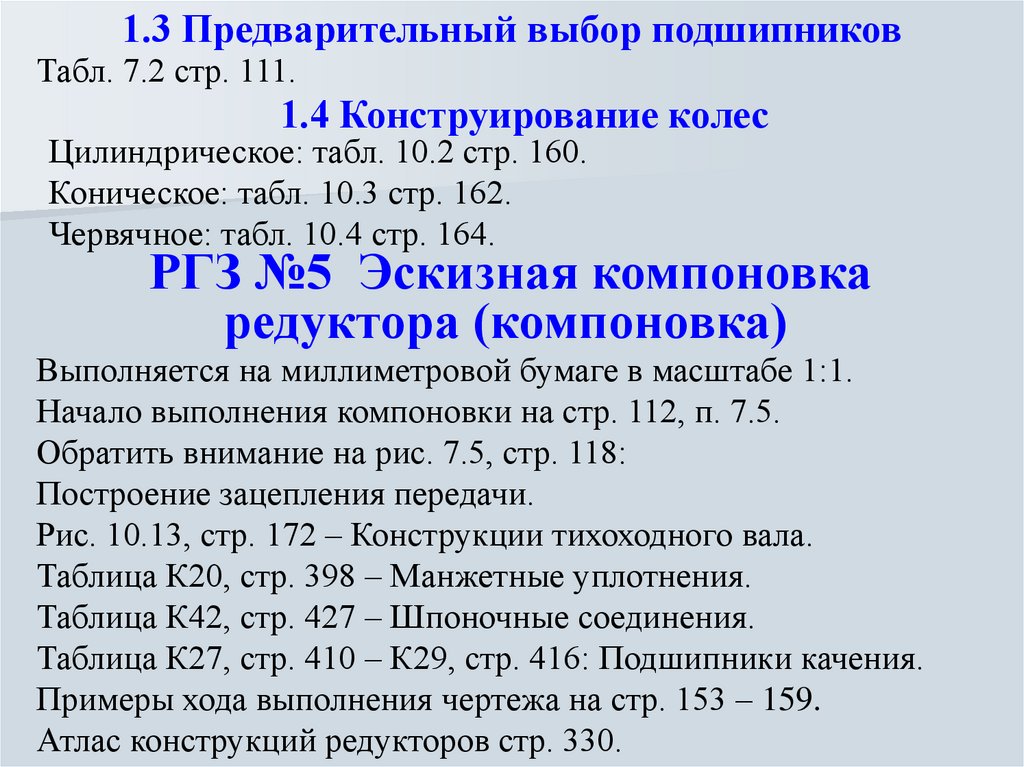

1.3 Предварительный выбор подшипников
Табл. 7.2 стр. 111.
1.4 Конструирование колес
Цилиндрическое: табл. 10.2 стр. 160.
Коническое: табл. 10.3 стр. 162.
Червячное: табл. 10.4 стр. 164.
РГЗ №5 Эскизная компоновка
редуктора (компоновка)
Выполняется на миллиметровой бумаге в масштабе 1:1.
Начало выполнения компоновки на стр. 112, п. 7.5.
Обратить внимание на рис. 7.5, стр. 118:
Построение зацепления передачи.
Рис. 10.13, стр. 172 – Конструкции тихоходного вала.
Таблица К20, стр. 398 – Манжетные уплотнения.
Таблица К42, стр. 427 – Шпоночные соединения.
Таблица К27, стр. 410 – К29, стр. 416: Подшипники качения.
Примеры хода выполнения чертежа на стр. 153 – 159.
Атлас конструкций редукторов стр. 330.

10.

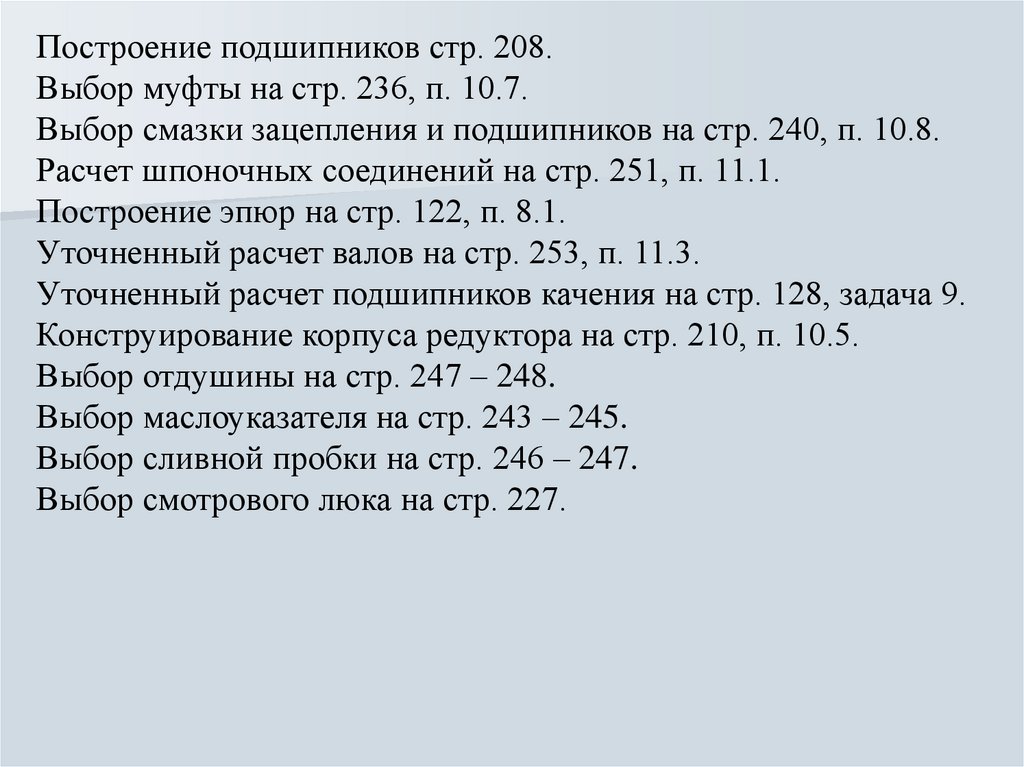

Построение подшипников стр. 208.
Выбор муфты на стр. 236, п. 10.7.
Выбор смазки зацепления и подшипников на стр. 240, п. 10.8.
Расчет шпоночных соединений на стр. 251, п. 11.1.
Построение эпюр на стр. 122, п. 8.1.
Уточненный расчет валов на стр. 253, п. 11.3.
Уточненный расчет подшипников качения на стр. 128, задача 9.
Конструирование корпуса редуктора на стр. 210, п. 10.5.
Выбор отдушины на стр. 247 – 248.
Выбор маслоуказателя на стр. 243 – 245.
Выбор сливной пробки на стр. 246 – 247.
Выбор смотрового люка на стр. 227.
