Практическое занятие по расчету влажностного режима

1.

Практическое занятие по
расчету влажностного режима

2.

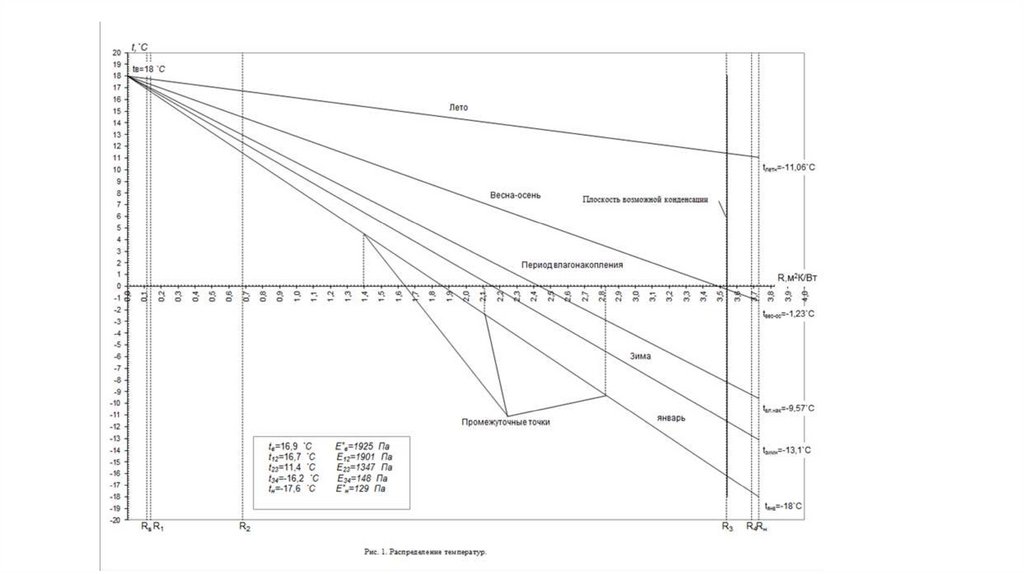

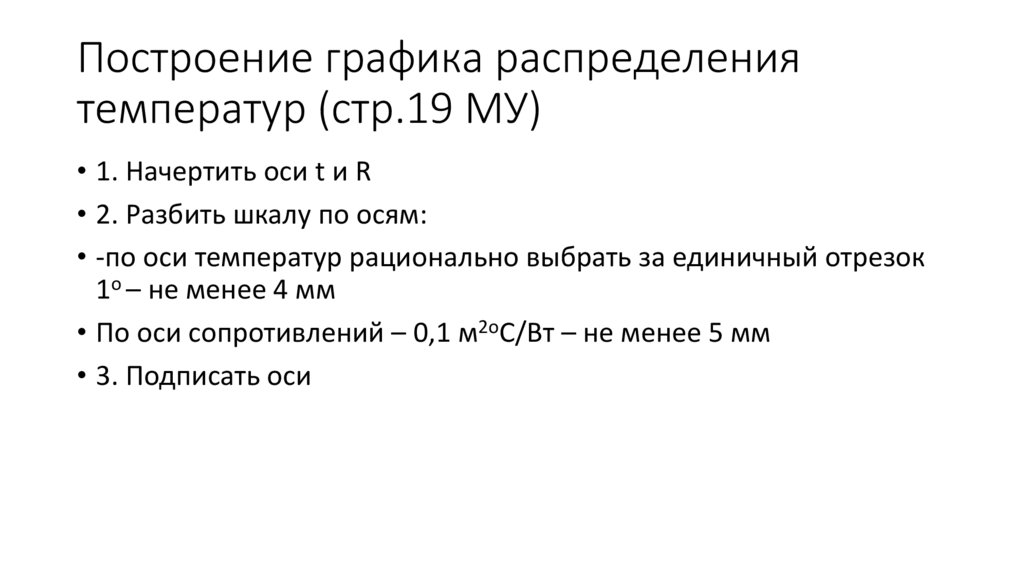

Построение графика распределения
температур (стр.19 МУ)
• 1. Начертить оси t и R
• 2. Разбить шкалу по осям:
• -по оси температур рационально выбрать за единичный отрезок
1о – не менее 4 мм
• По оси сопротивлений – 0,1 м2оС/Вт – не менее 5 мм
• 3. Подписать оси

3.

4.

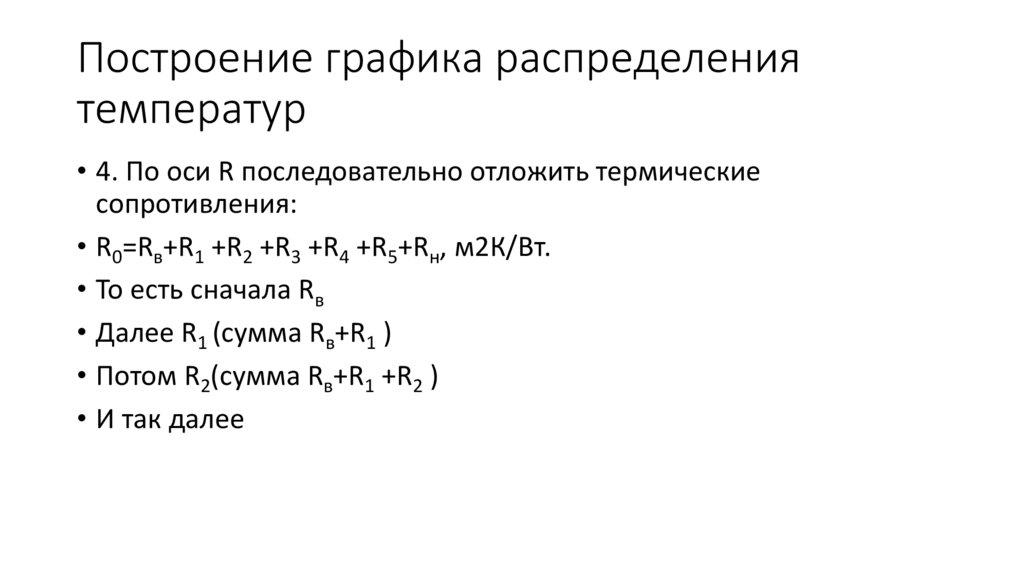

Построение графика распределения
температур
• 4. По оси R последовательно отложить термические
сопротивления:
• R0=Rв+R1 +R2 +R3 +R4 +R5+Rн, м2К/Вт.
• То есть сначала Rв
• Далее R1 (сумма Rв+R1 )
• Потом R2(сумма Rв+R1 +R2 )
• И так далее

5.

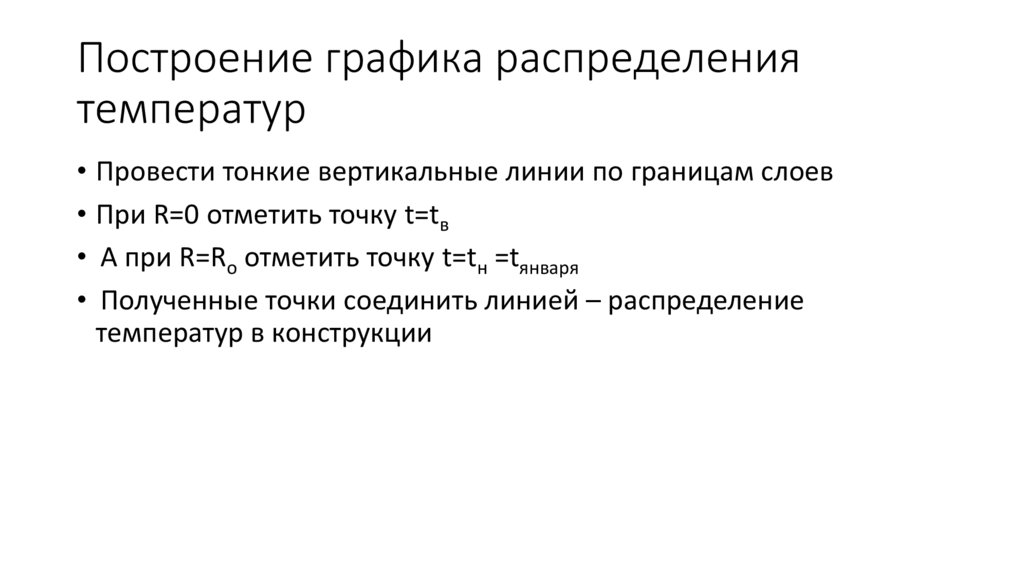

Построение графика распределения
температур
• Провести тонкие вертикальные линии по границам слоев
• При R=0 отметить точку t=tв
• А при R=Rо отметить точку t=tн =tянваря
• Полученные точки соединить линией – распределение
температур в конструкции

6.

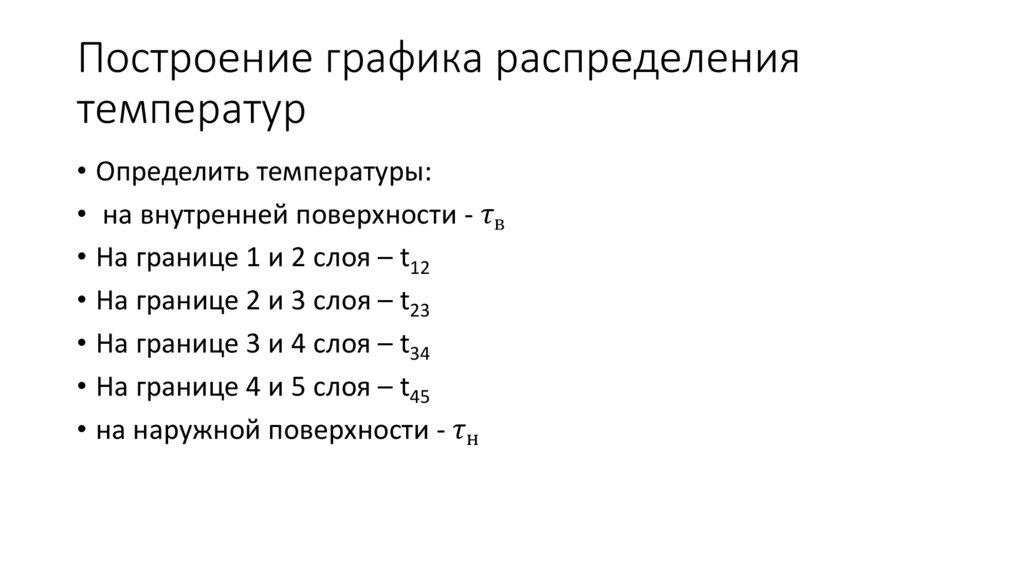

Построение графика распределения
температур
• Определить температуры:
• на внутренней поверхности -
