Источники тока. Способы соединения. Электротехника. 1 курс

1.

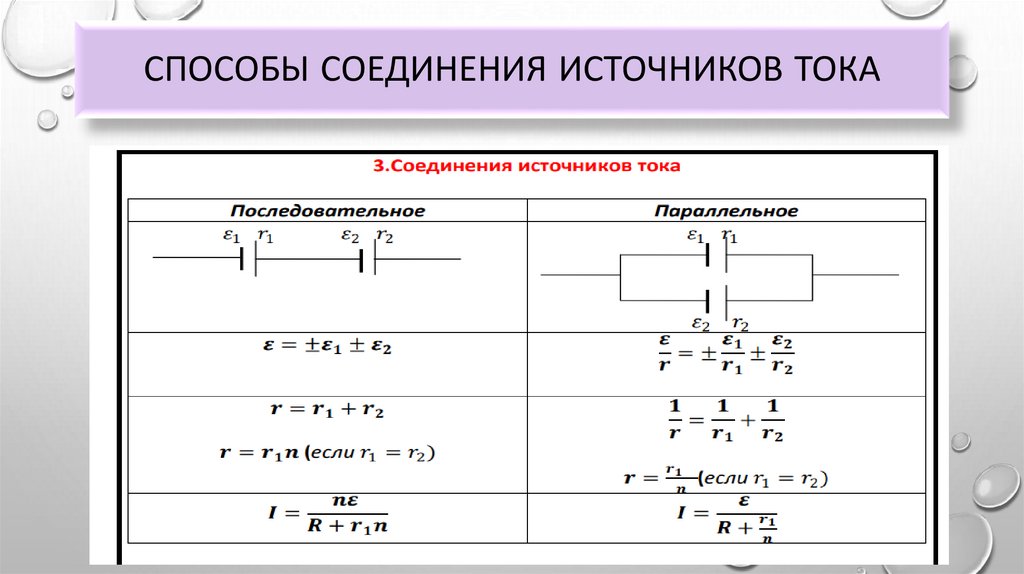

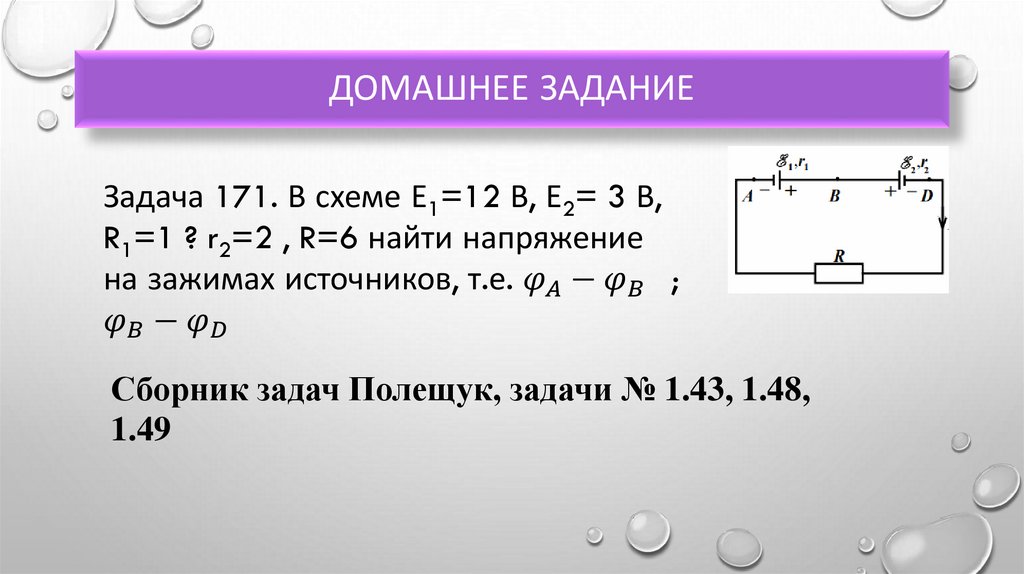

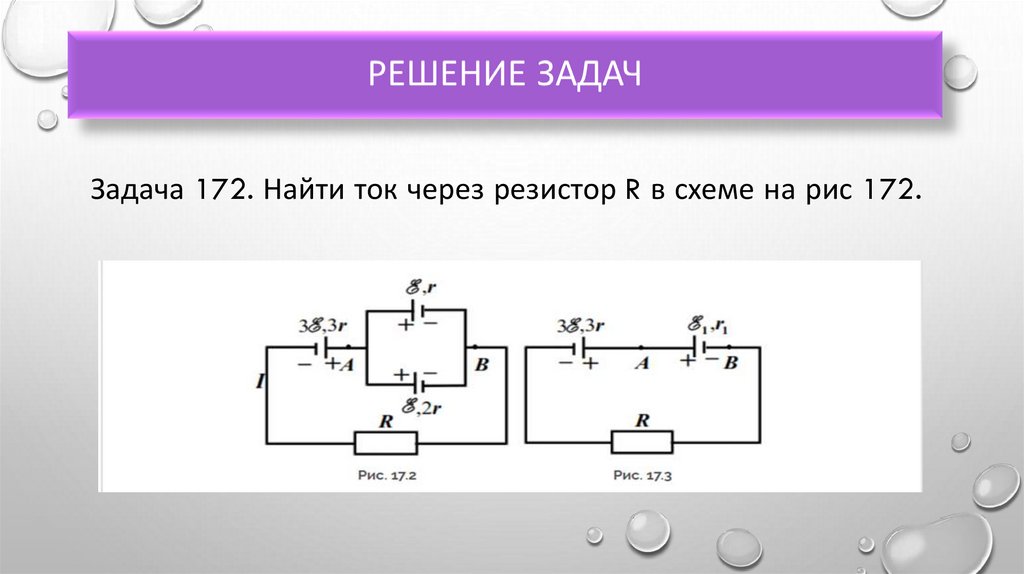

ИСТОЧНИКИ ТОКА. СПОСОБЫ
СОЕДИНЕНИЯ.
ЭЛЕКТРОТЕХНИКА 1 КУРС.

2.

ПОВТОРЕНИЕ
Электрический ток – это направленное
упорядоченное движение заряженных частиц.
Источники электрического тока – устройства,
которые превращают различные виды энергии в
электрическую энергию.
Все источники электрического тока можно условно
разделить на физические и химические.

3.

ВИДЫ ИСТОЧНИКОВ ТОКА.
В этих источниках происходит преобразование механической
энергии в электрическую.

4.

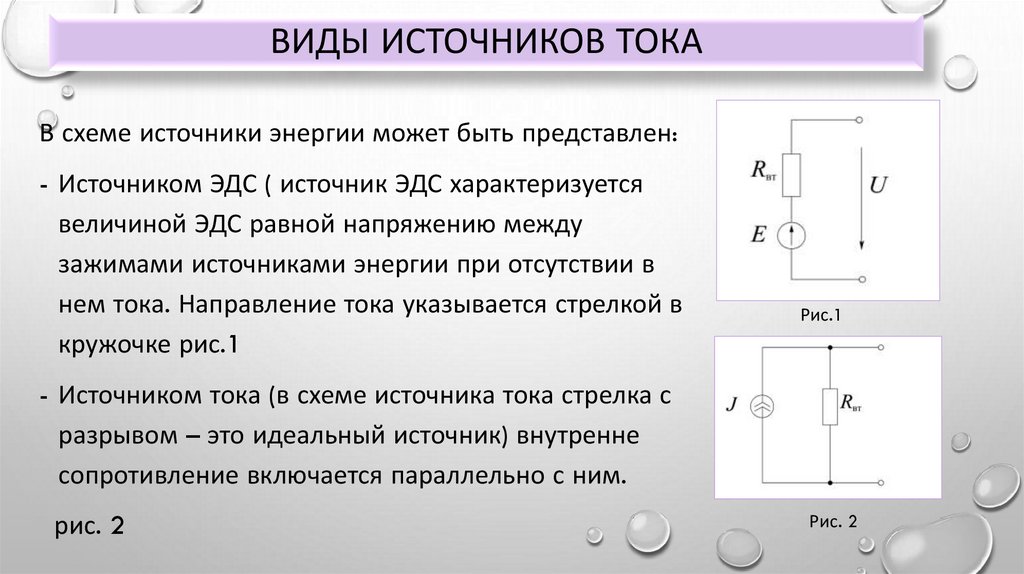

ВИДЫ ИСТОЧНИКОВ ТОКА
В схеме источники энергии может быть представлен:

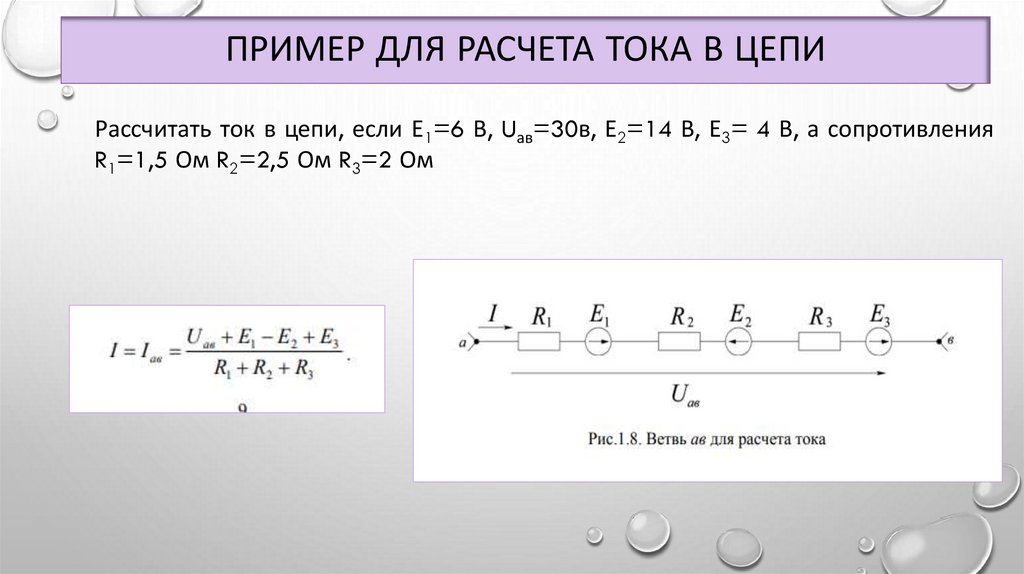

- Источником ЭДС ( источник ЭДС характеризуется
величиной ЭДС равной напряжению между
зажимами источниками энергии при отсутствии в
нем тока. Направление тока указывается стрелкой в
кружочке рис.1
Рис.1
- Источником тока (в схеме источника тока стрелка с
разрывом – это идеальный источник) внутренне
сопротивление включается параллельно с ним.
рис. 2
Рис. 2

5.

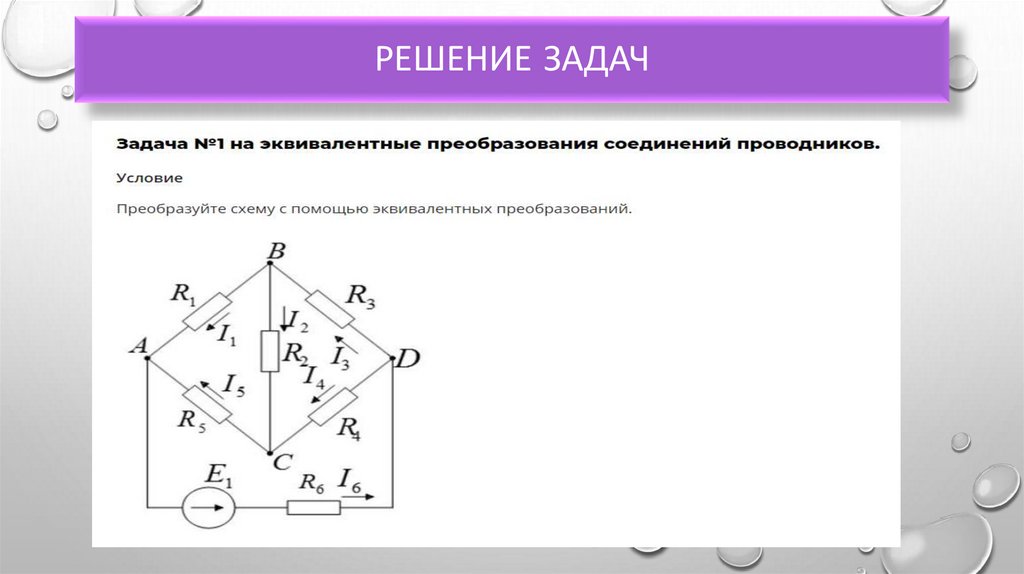

ЭКВИВАЛЕНТНАЯ СХЕМА ЗАМЕЩЕНИЯ
• Для упрощения расчета целесообразно иногда заменить источник ЭДС
эквивалентным или наоборот
• Источники тока называются эквивалентными, если при замене одного источника
другим, токи напряжение и мощности во внешней цепи остаются неизменными.

6.

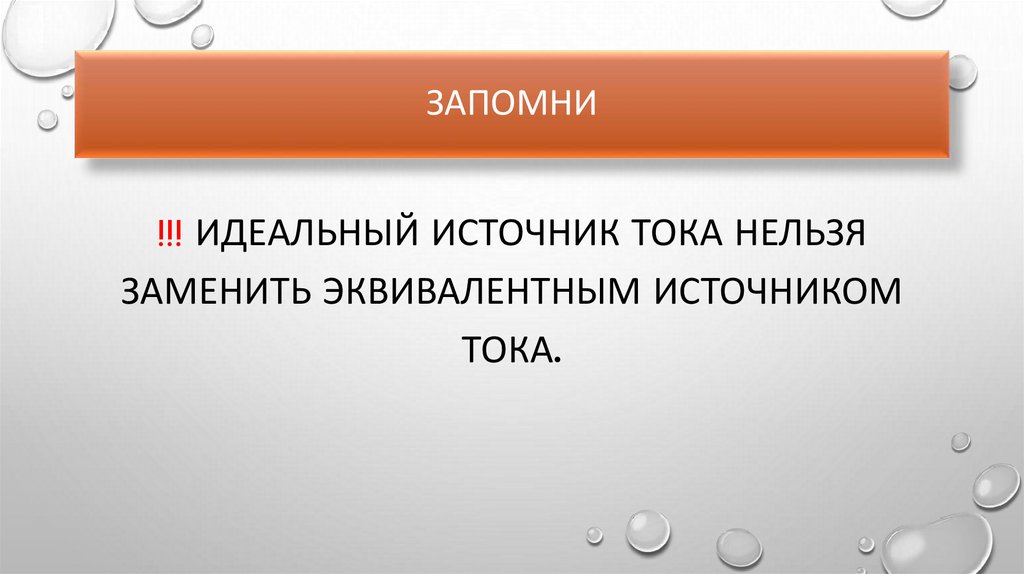

ЗАПОМНИ
!!! ИДЕАЛЬНЫЙ ИСТОЧНИК ТОКА НЕЛЬЗЯ
ЗАМЕНИТЬ ЭКВИВАЛЕНТНЫМ ИСТОЧНИКОМ
ТОКА.

7.

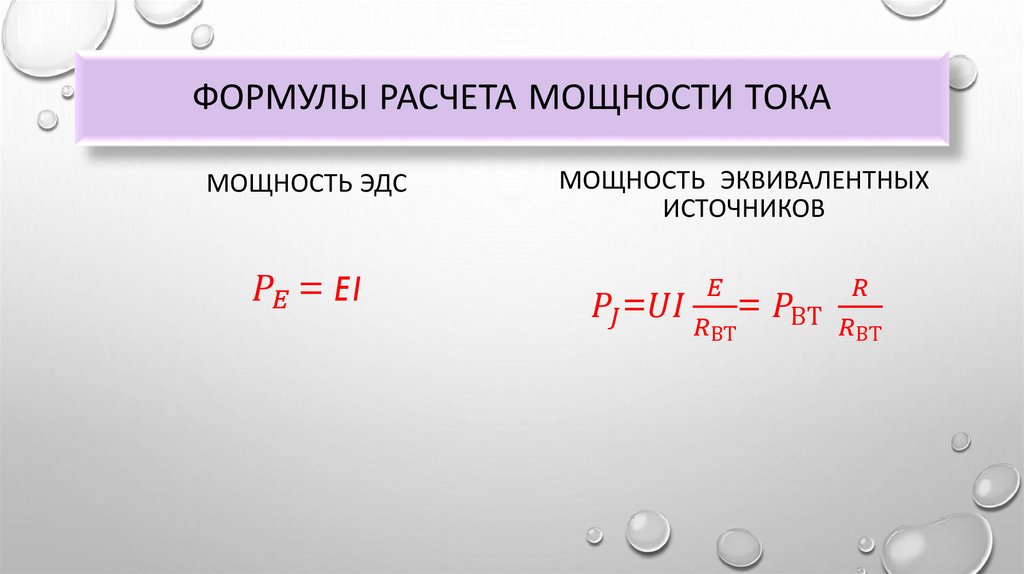

ФОРМУЛЫ РАСЧЕТА МОЩНОСТИ ТОКА
МОЩНОСТЬ ЭДС
МОЩНОСТЬ ЭКВИВАЛЕНТНЫХ
ИСТОЧНИКОВ
