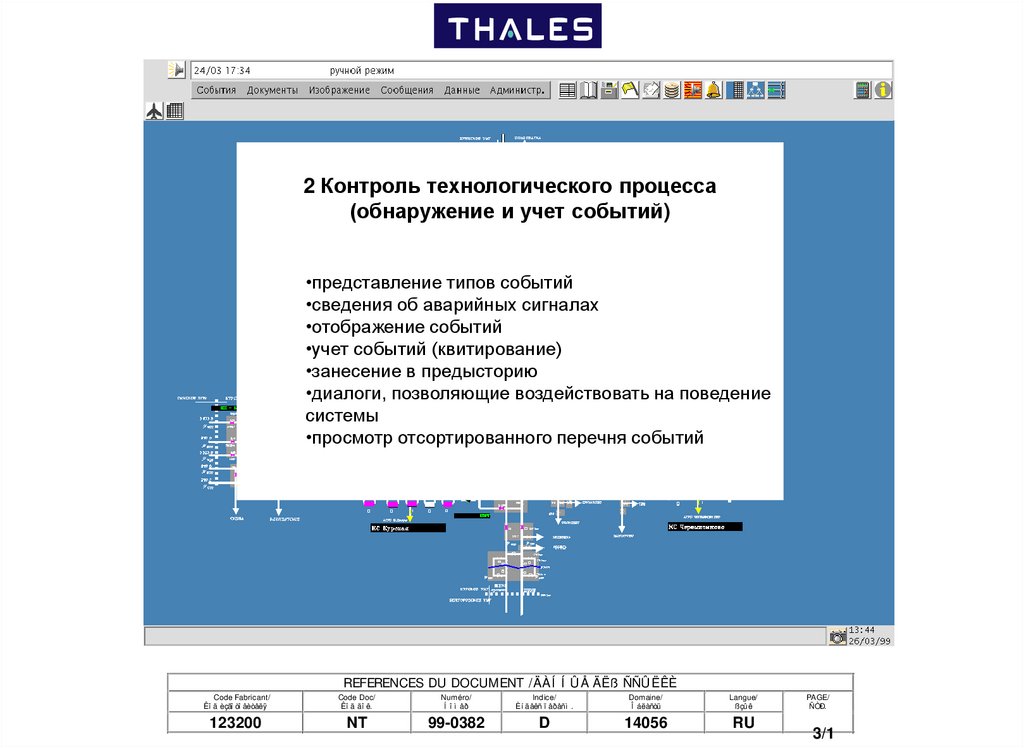

Контроль технологического процесса (обнаружение и учет событий)

1.

2 Контроль технологического процесса
(обнаружение и учет событий)
•представление типов событий
•сведения об аварийных сигналах
•отображение событий
•учет событий (квитирование)
•занесение в предысторию
•диалоги, позволяющие воздействовать на поведение
системы
•просмотр отсортированного перечня событий
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/1

2. ПРЕДСТАВЛЕНИЕ ТИПОВ СОБЫТИЙ

Аварийные сигналы соответствуют событиям, получаемым на уровне
подсистемы технологическое управления АСУ ТП (события, получаемые
системами сбора или автоматически обнаруживаемые подсистемой АСУ
ТП).
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/2

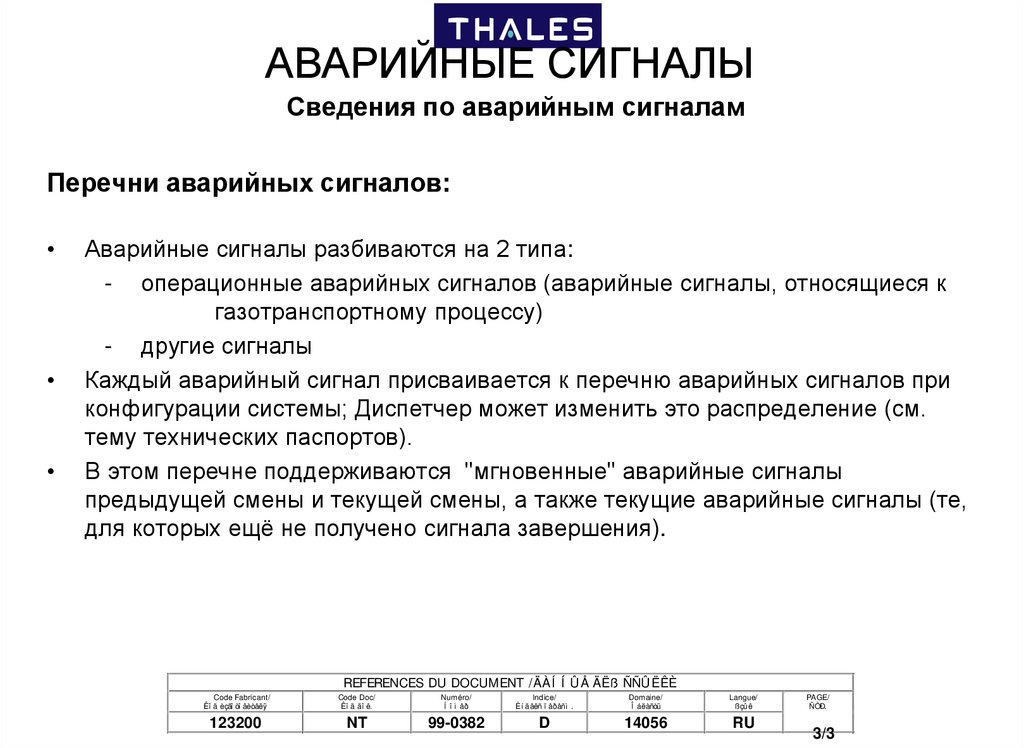

3. АВАРИЙНЫЕ СИГНАЛЫ

Сведения по аварийным сигналам
Перечни аварийных сигналов:
Аварийные сигналы разбиваются на 2 типа:
- операционные аварийных сигналов (аварийные сигналы, относящиеся к
газотранспортному процессу)
- другие сигналы
Каждый аварийный сигнал присваивается к перечню аварийных сигналов при
конфигурации системы; Диспетчер может изменить это распределение (см.
тему технических паспортов).
В этом перечне поддерживаются "мгновенные" аварийные сигналы
предыдущей смены и текущей смены, а также текущие аварийные сигналы (те,
для которых ещё не получено сигнала завершения).
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/3

4.

АВАРИЙНЫЕ СИГНАЛЫ
Сведения по аварийным сигналам
В состав перечня "операционных аварийных сигналов" могут входить:
аварийные сигналы превышения порога,
аварийные сигналы градиента,
аварийные сигналы изменения состояния оборудования (по команде
телеуправления или в отсутствие действия Диспетчера),
аварийные сигналы неисполнения телекоманды,
аварийные сигналы переключения на питание от инвертора.
В состав перечня "других сигналов" могут входить:
аварийные сигналы обрыва связи,
аварийные сигналы потери синхронизации с системой времени GPS,
аварийные сигналы, связанные с запуском и остановом прикладной программы
дисп. управления
аварийные сигналы, связанные с деталированными сбоями систем сбора.
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/4

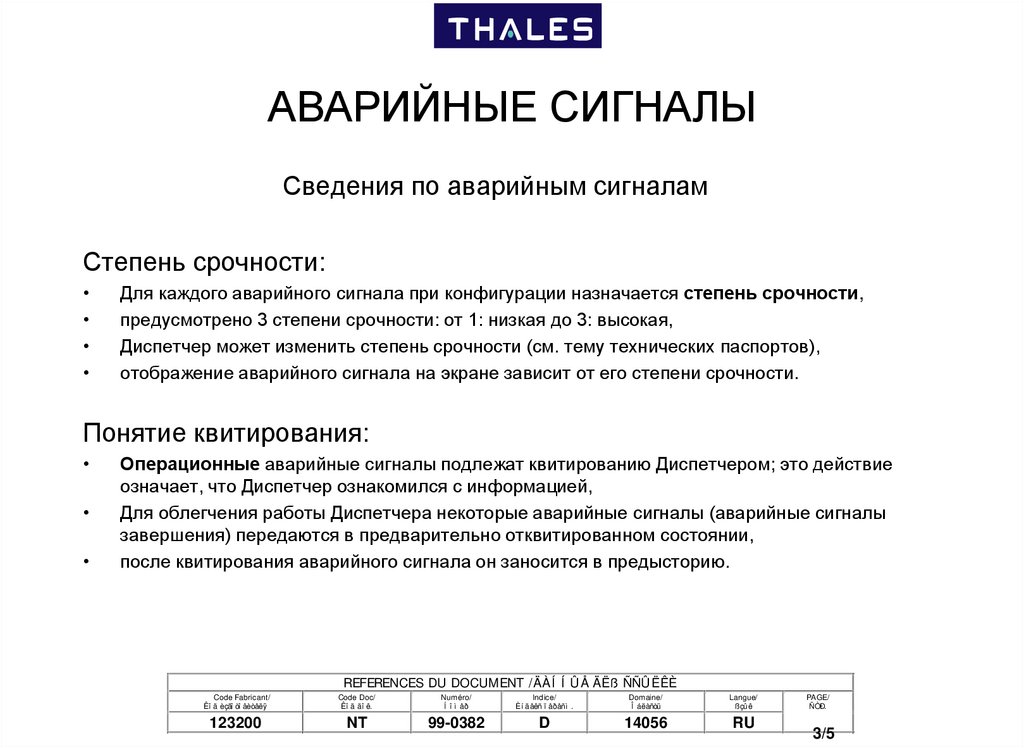

5. АВАРИЙНЫЕ СИГНАЛЫ

Сведения по аварийным сигналам
Степень срочности:
Для каждого аварийного сигнала при конфигурации назначается степень срочности,
предусмотрено 3 степени срочности: от 1: низкая до 3: высокая,
Диспетчер может изменить степень срочности (см. тему технических паспортов),
отображение аварийного сигнала на экране зависит от его степени срочности.
Понятие квитирования:
Операционные аварийные сигналы подлежат квитированию Диспетчером; это действие
означает, что Диспетчер ознакомился с информацией,
Для облегчения работы Диспетчера некоторые аварийные сигналы (аварийные сигналы
завершения) передаются в предварительно отквитированном состоянии,
после квитирования аварийного сигнала он заносится в предысторию.
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/5

6. АВАРИЙНЫЕ СИГНАЛЫ

Сведения по аварийным сигналам
Занесение в предысторию:
Операционные аварийные сигналы степени 2 и 3 заносятся системой в предысторию
автоматически ("другие сигналы" в предысторию не заносятся):
- в результате квитирования для аварийных сигналов, подлежащих квитированию
- в результате выдачи для предварительно отквитированных аварийных сигналов.
Занесенные в предысторию аварийные сигналы просматриваются в перечне занесенных
в предысторию аварийных сигналов.
Они хранятся системой в закольцованном перечне из 10000 аварийных сигналов : когда
список полностью заполнится, добавление нового аварийного сигнала производится
взамен устранения самого старого.
Архивирование:
Операционные аварийные сигналы, помещённые в предысторию, могут архивироваться
системой ("другие сигналы" не архивируются) (см. тему 6).
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/6

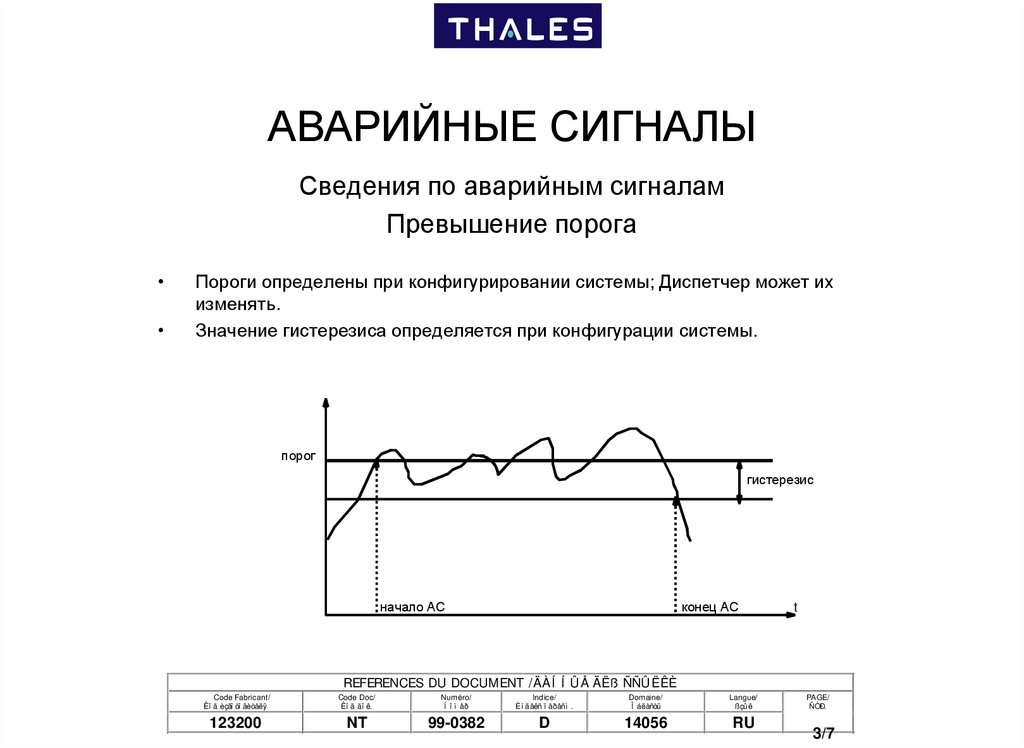

7. АВАРИЙНЫЕ СИГНАЛЫ

Сведения по аварийным сигналам
Превышение порога
Пороги определены при конфигурировании системы; Диспетчер может их
изменять.
Значение гистерезиса определяется при конфигурации системы.
порог
гистерезис
начало АС
конец АС
t
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/7

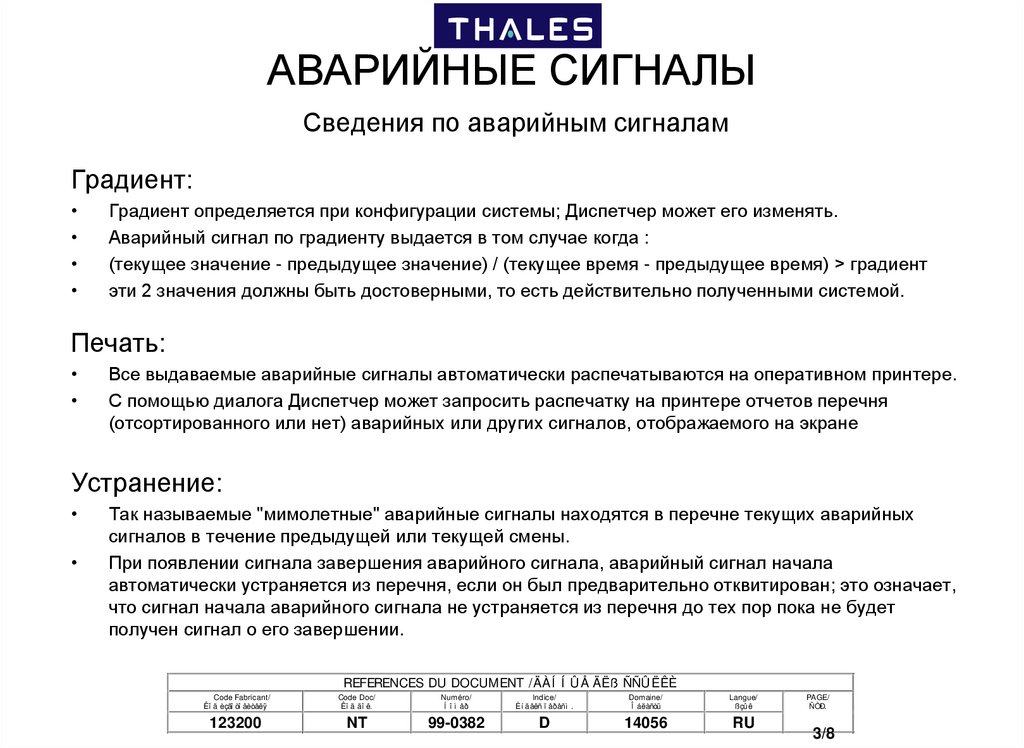

8. АВАРИЙНЫЕ СИГНАЛЫ

Сведения по аварийным сигналам
Градиент:
Градиент определяется при конфигурации системы; Диспетчер может его изменять.
Аварийный сигнал по градиенту выдается в том случае когда :
(текущее значение - предыдущее значение) / (текущее время - предыдущее время) > градиент
эти 2 значения должны быть достоверными, то есть действительно полученными системой.
Печать:
Все выдаваемые аварийные сигналы автоматически распечатываются на оперативном принтере.
С помощью диалога Диспетчер может запросить распечатку на принтере отчетов перечня
(отсортированного или нет) аварийных или других сигналов, отображаемого на экране
Устранение:
Так называемые "мимолетные" аварийные сигналы находятся в перечне текущих аварийных
сигналов в течение предыдущей или текущей смены.
При появлении сигнала завершения аварийного сигнала, аварийный сигнал начала
автоматически устраняется из перечня, если он был предварительно отквитирован; это означает,
что сигнал начала аварийного сигнала не устраняется из перечня до тех пор пока не будет
получен сигнал о его завершении.
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/8

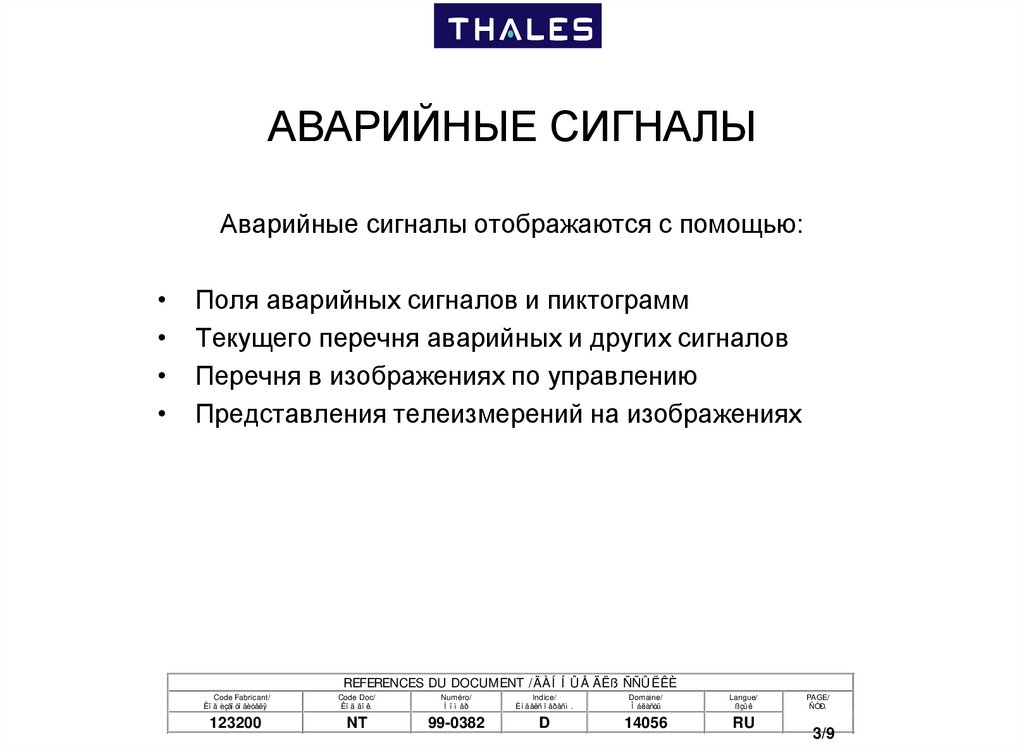

9. АВАРИЙНЫЕ СИГНАЛЫ

Аварийные сигналы отображаются с помощью:
Поля аварийных сигналов и пиктограмм
Текущего перечня аварийных и других сигналов
Перечня в изображениях по управлению
Представления телеизмерений на изображениях
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/9

10. АВАРИЙНЫЕ СИГНАЛЫ

Отображение аварийных сигналов
Поле аварийных сигналов и пиктограммы (*)
*
**
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/10

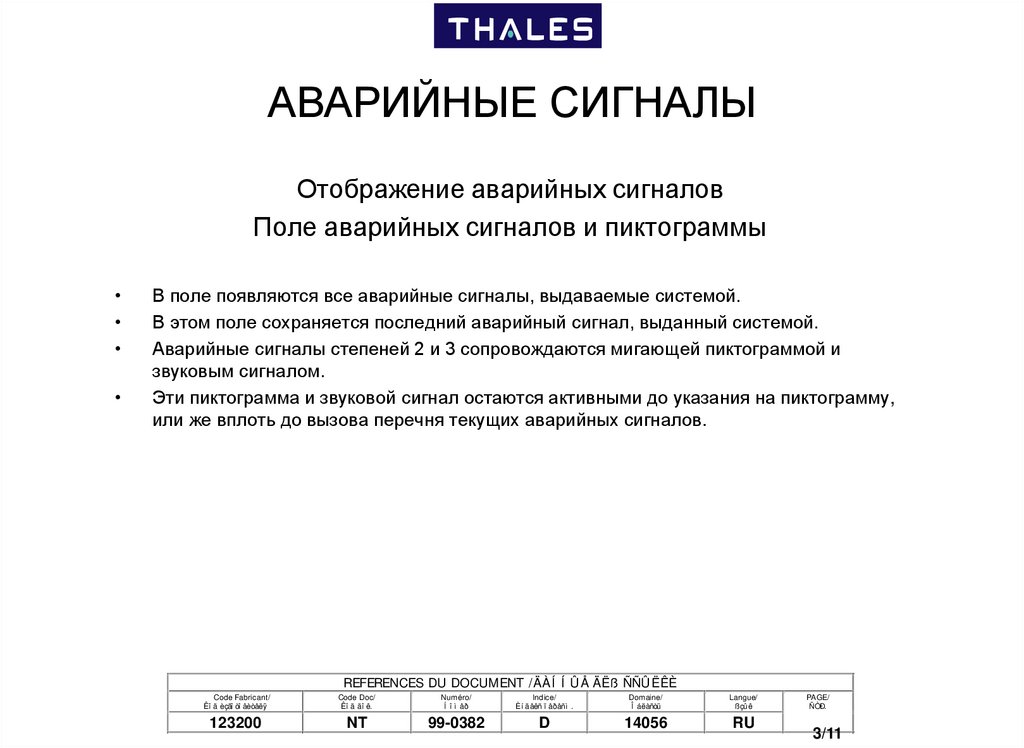

11. АВАРИЙНЫЕ СИГНАЛЫ

Отображение аварийных сигналов
Поле аварийных сигналов и пиктограммы
В поле появляются все аварийные сигналы, выдаваемые системой.
В этом поле сохраняется последний аварийный сигнал, выданный системой.
Аварийные сигналы степеней 2 и 3 сопровождаются мигающей пиктограммой и
звуковым сигналом.
Эти пиктограмма и звуковой сигнал остаются активными до указания на пиктограмму,
или же вплоть до вызова перечня текущих аварийных сигналов.
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/11

12. АВАРИЙНЫЕ СИГНАЛЫ

Отображение аварийных сигналов
Перечень аварийных и других сигналов (вызов)
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/12

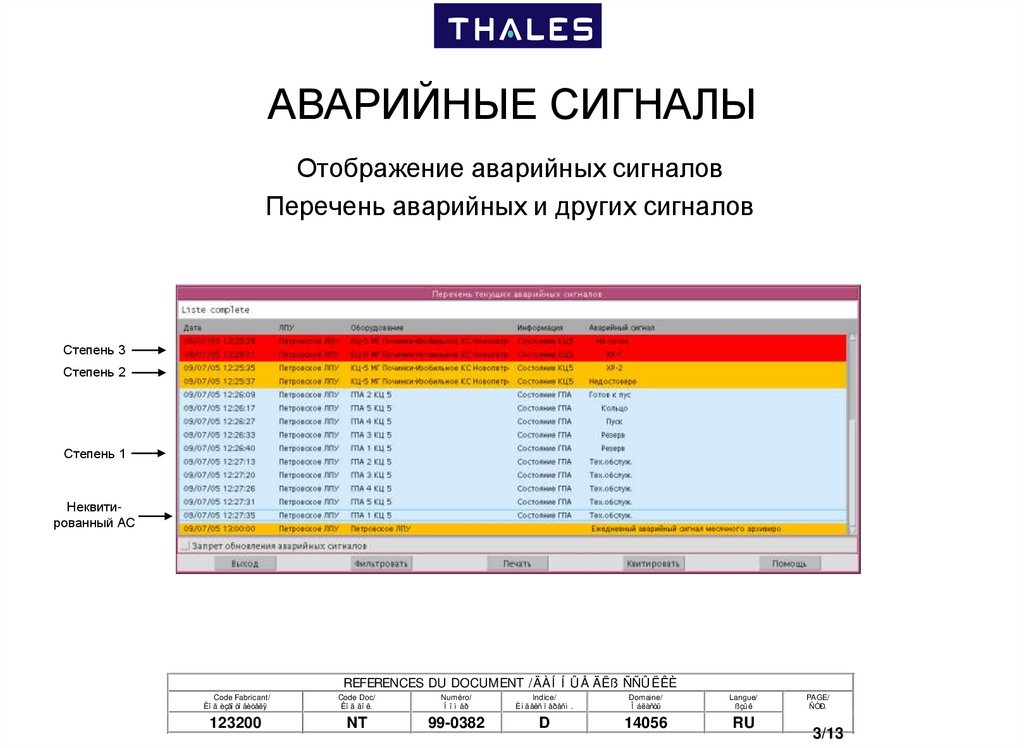

13. АВАРИЙНЫЕ СИГНАЛЫ

Отображение аварийных сигналов
Перечень аварийных и других сигналов
Степень 3
Степень 2
Степень 1
Неквитированный АС
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/13

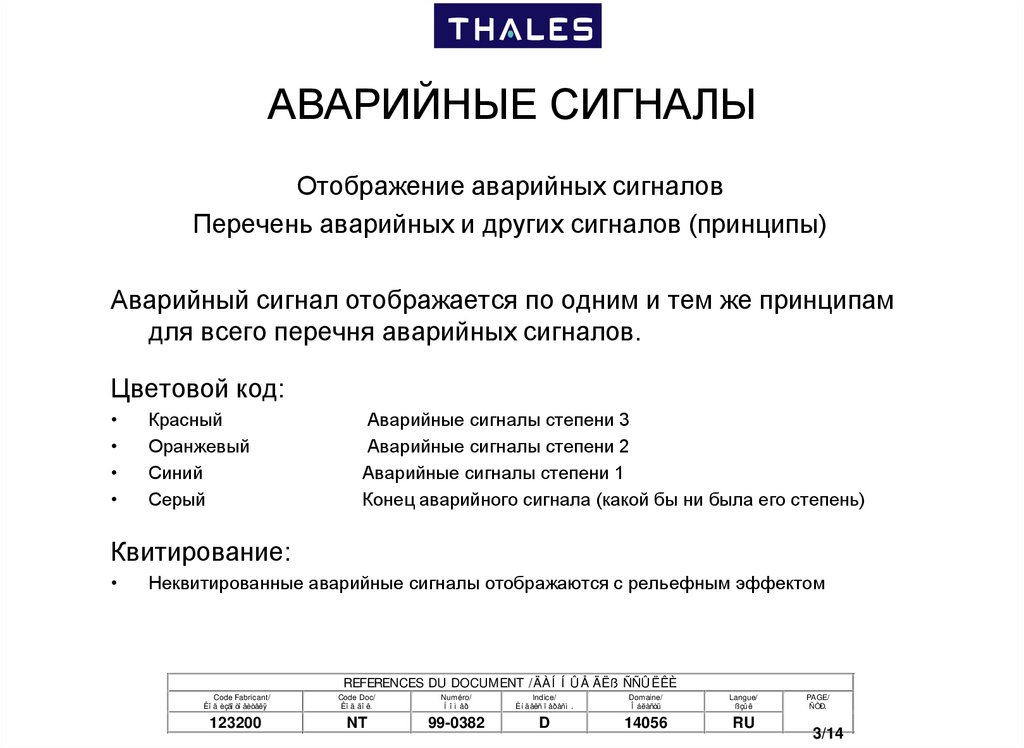

14. АВАРИЙНЫЕ СИГНАЛЫ

Отображение аварийных сигналов
Перечень аварийных и других сигналов (принципы)
Аварийный сигнал отображается по одним и тем же принципам
для всего перечня аварийных сигналов.
Цветовой код:
Красный
Оранжевый
Синий
Серый
Аварийные сигналы степени 3
Аварийные сигналы степени 2
Аварийные сигналы степени 1
Конец аварийного сигнала (какой бы ни была его степень)
Квитирование:
Неквитированные аварийные сигналы отображаются с рельефным эффектом
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/14

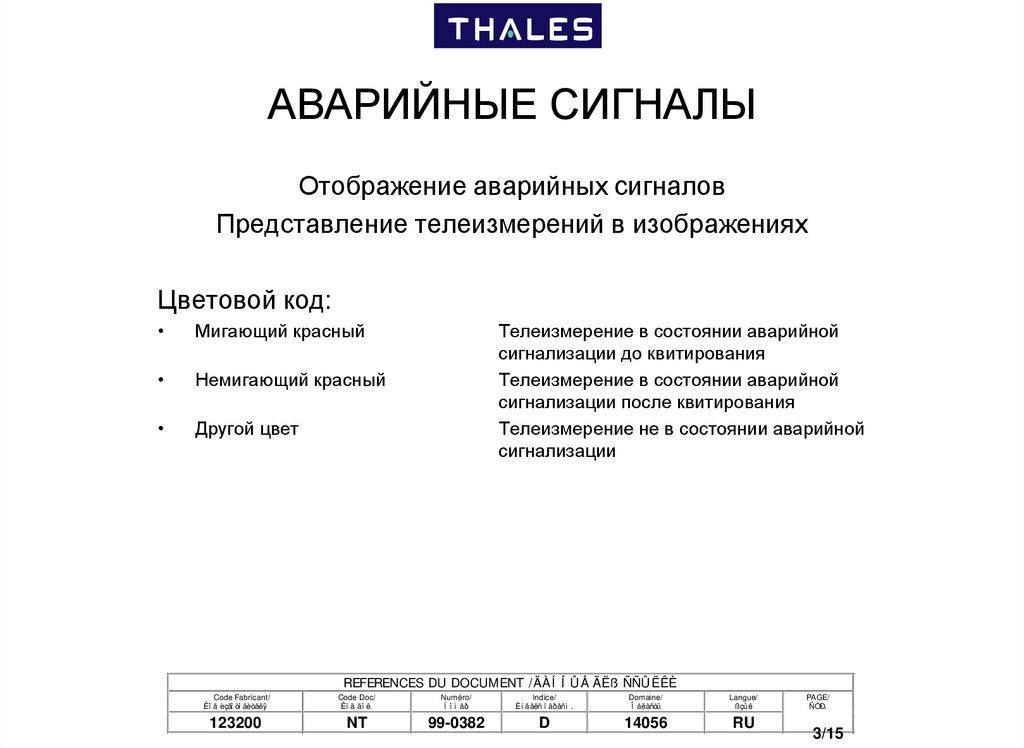

15. АВАРИЙНЫЕ СИГНАЛЫ

Отображение аварийных сигналов
Представление телеизмерений в изображениях
Цветовой код:
Мигающий красный
Немигающий красный
Другой цвет
Телеизмерение в состоянии аварийной
сигнализации до квитирования
Телеизмерение в состоянии аварийной
сигнализации после квитирования
Телеизмерение не в состоянии аварийной
сигнализации
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/15

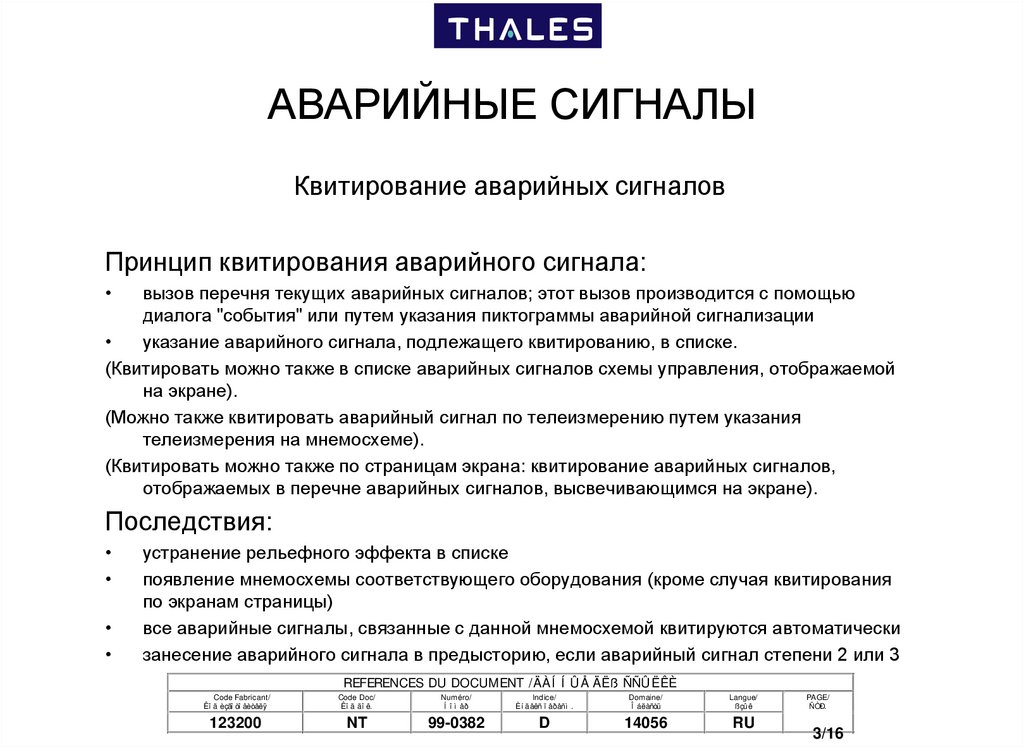

16. АВАРИЙНЫЕ СИГНАЛЫ

Квитирование аварийных сигналов
Принцип квитирования аварийного сигнала:
вызов перечня текущих аварийных сигналов; этот вызов производится с помощью
диалога "события" или путем указания пиктограммы аварийной сигнализации
указание аварийного сигнала, подлежащего квитированию, в списке.
(Квитировать можно также в списке аварийных сигналов схемы управления, отображаемой
на экране).
(Можно также квитировать аварийный сигнал по телеизмерению путем указания
телеизмерения на мнемосхеме).
(Квитировать можно также по страницам экрана: квитирование аварийных сигналов,
отображаемых в перечне аварийных сигналов, высвечивающимся на экране).
Последствия:
устранение рельефного эффекта в списке
появление мнемосхемы соответствующего оборудования (кроме случая квитирования
по экранам страницы)
все аварийные сигналы, связанные с данной мнемосхемой квитируются автоматически
занесение аварийного сигнала в предысторию, если аварийный сигнал степени 2 или 3
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/16

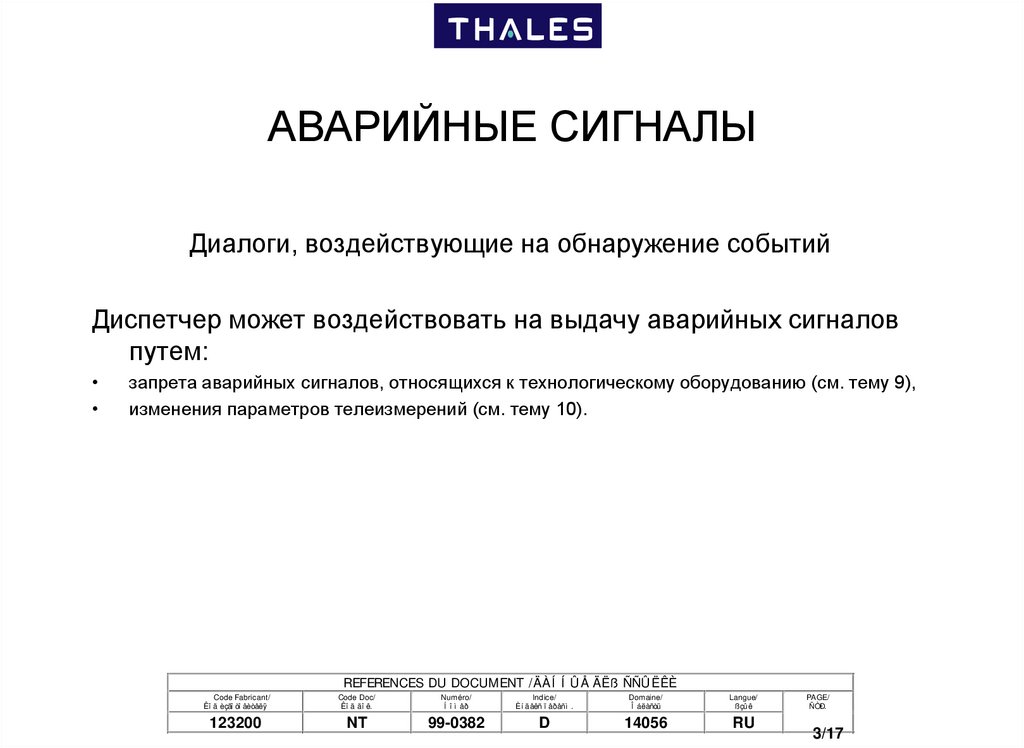

17. АВАРИЙНЫЕ СИГНАЛЫ

Диалоги, воздействующие на обнаружение событий
Диспетчер может воздействовать на выдачу аварийных сигналов
путем:
запрета аварийных сигналов, относящихся к технологическому оборудованию (см. тему 9),
изменения параметров телеизмерений (см. тему 10).
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/17

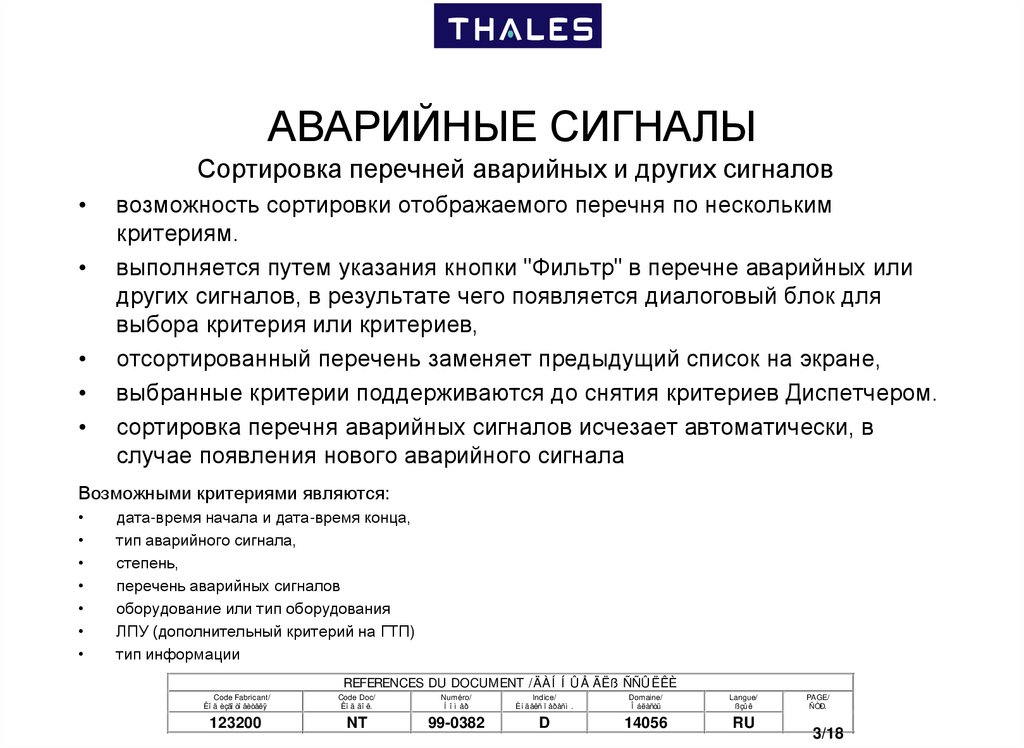

18. АВАРИЙНЫЕ СИГНАЛЫ

Сортировка перечней аварийных и других сигналов
возможность сортировки отображаемого перечня по нескольким
критериям.
выполняется путем указания кнопки "Фильтр" в перечне аварийных или
других сигналов, в результате чего появляется диалоговый блок для
выбора критерия или критериев,
отсортированный перечень заменяет предыдущий список на экране,
выбранные критерии поддерживаются до снятия критериев Диспетчером.
сортировка перечня аварийных сигналов исчезает автоматически, в
случае появления нового аварийного сигнала
Возможными критериями являются:
дата-время начала и дата-время конца,
тип аварийного сигнала,
степень,
перечень аварийных сигналов
оборудование или тип оборудования
ЛПУ (дополнительный критерий на ГТП)
тип информации
REFERENCES DU DOCUMENT /ÄÀÍ Í Û Å ÄËß ÑÑÛ ËÊÈ
Code Fabricant /
Êî ä èçãî òî âèòåëÿ
Code Doc/
Êî ä äî ê.
Numéro/
Í î ì åð
Indice/
Èí äåêñ ï åðåñì .
Domaine/
Î áëàñòü
Langue/
ßçû ê
123200
NT
99-0382
D
14056
RU
PAGE/
ÑÒÐ.
3/18
