Магнитное поле
1.
Магнитное поле.1. Свойства магнитного поля. Сравнение с
электрическим полем.
2. Источники магнитного и электрического
полей.
3. Методы расчёта полей.
2.
Циркуляция вектора ВЛаминарный поток, циркуляция
равна нулю
Поток с завихрениями (водоворотом)
– циркуляция не равна нулю.
3.
Уравнения, описывающие поля:Вектор электрического поля Е
Вектор магнитной индукции В
4.
Определите по виду силовых линий какие рисунки относятся кэлектрическому полю, а какие – к магнитному.
5.

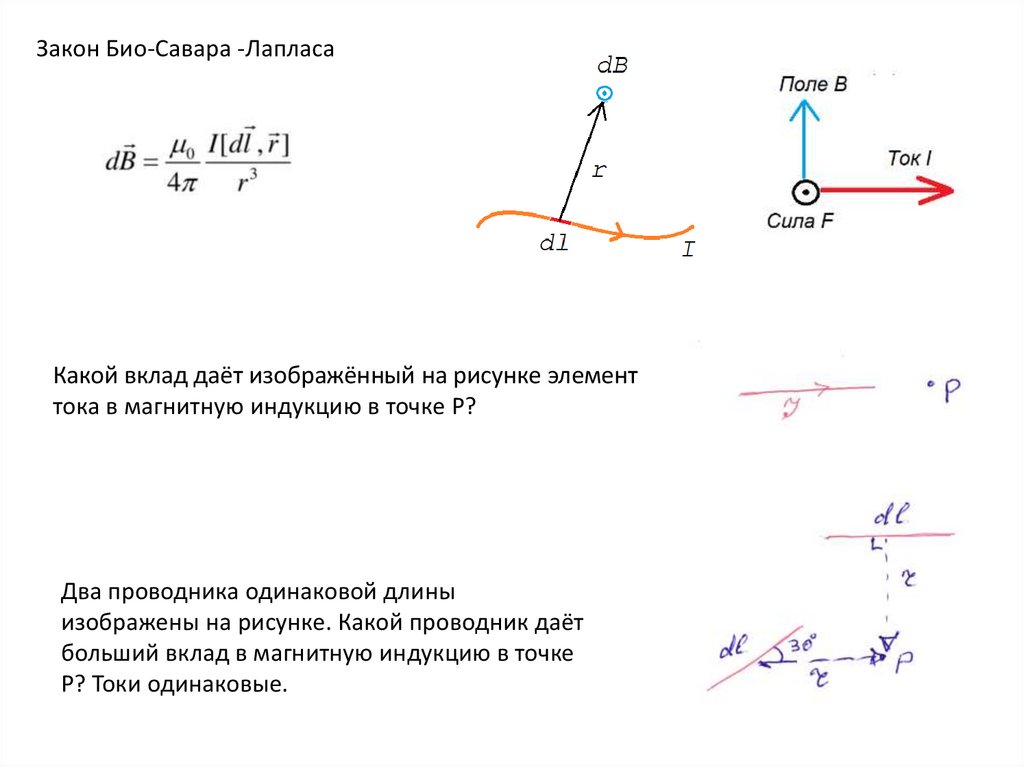

Закон Био-Савара -ЛапласаКакой вклад даёт изображённый на рисунке элемент
тока в магнитную индукцию в точке Р?
Два проводника одинаковой длины
изображены на рисунке. Какой проводник даёт
больший вклад в магнитную индукцию в точке
Р? Токи одинаковые.
6.
Ток течёт по кольцу радиуса r. Чему равна магнитнаяиндукция, создаваемая участком дуги кольца в его
центре? Чему равна индукция от всего кольца?
Ток силой I обходит точку Р по дуге
окружности радиуса R. Чему равна
магнитная индукция в этой точке?
Из проволоки сделали кольцо радиуса R, к двум
точкам которого подвели ток, как показано на
рисунке. Чему равна магнитная индукция в
центре кольца)
7.
Магнитная индукция линейного проводника с токомЧему равна магнитная индукция в
выделенной точке от двух линейных
проводников с током? Чему равна
индукция посередине между
проводниками?
Три прямолинейных параллельных проводника с
током I в каждом пересекают перпендикулярную
плоскость в вершинах правильного треугольника.
Чему равна магнитная индукция в центре
треугольника?
