Центровка оборудования с Fluke 830

1. Центровка оборудования с Fluke 830

2.

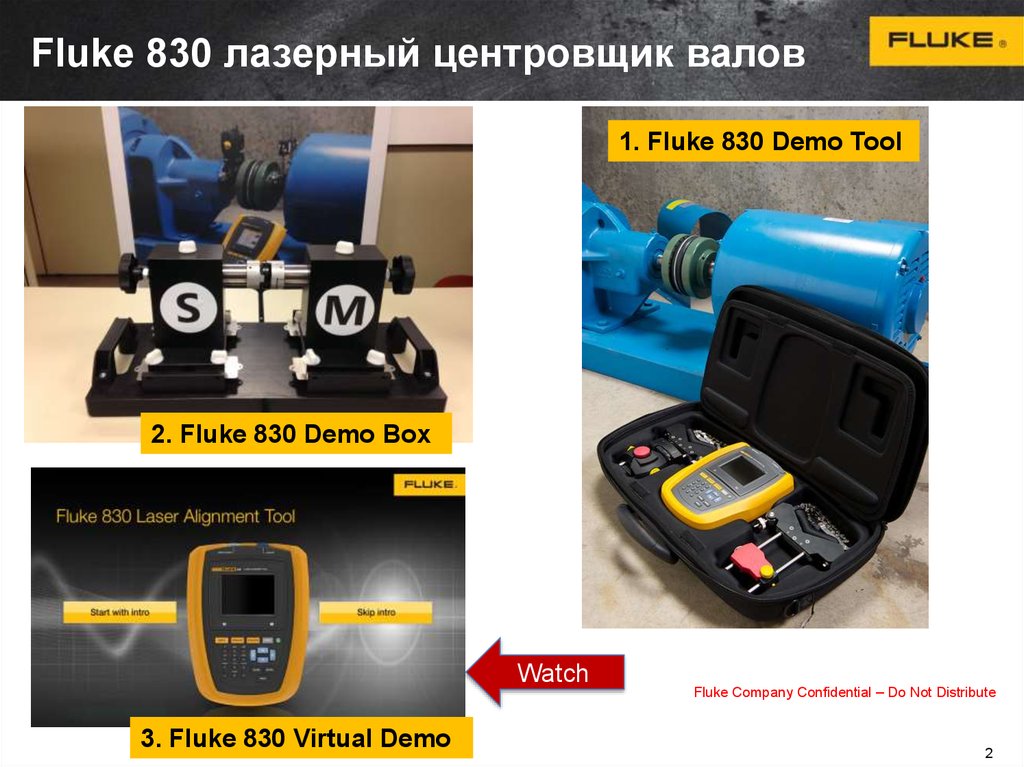

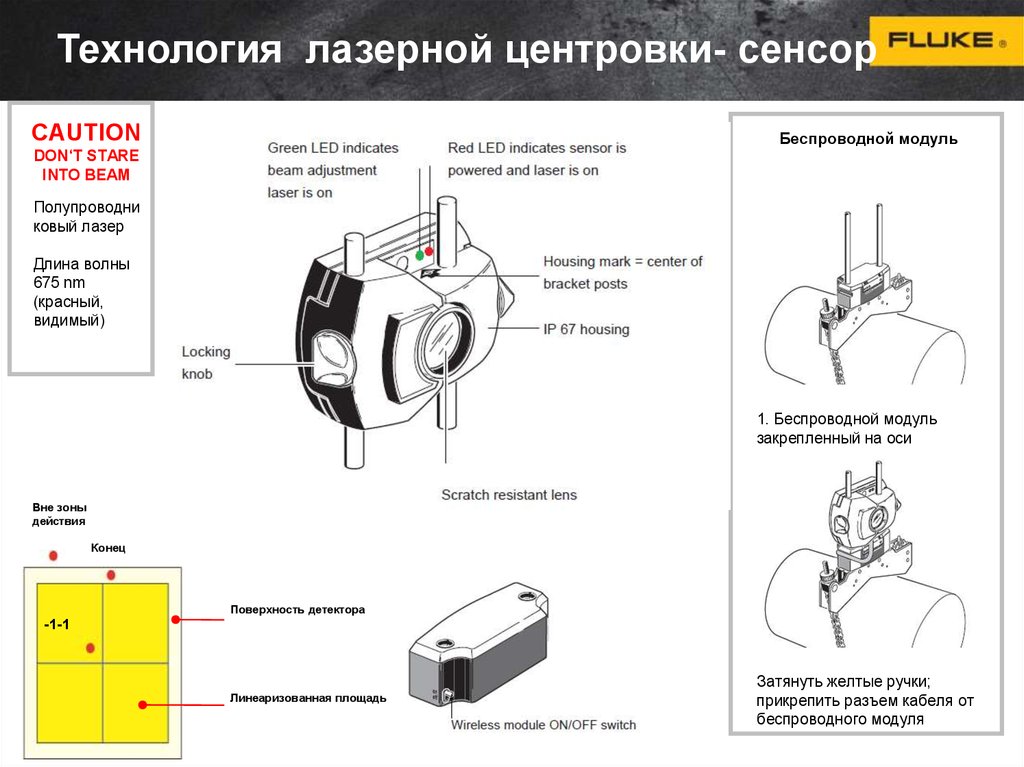

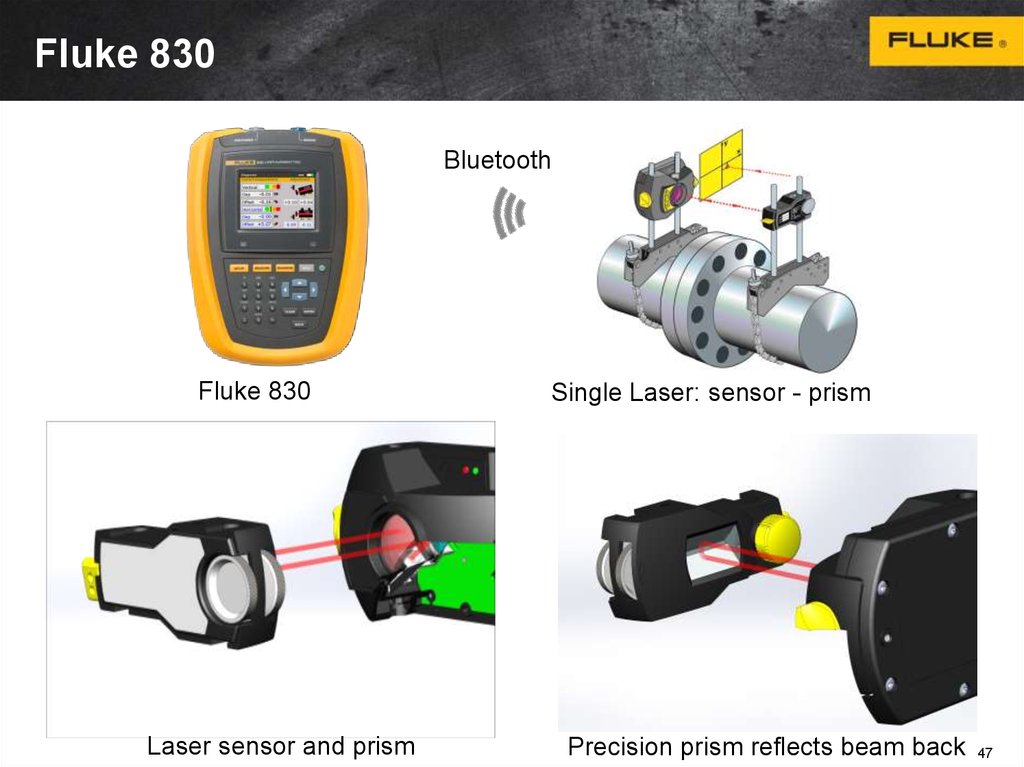

Fluke 830 лазерный центровщик валов
1. Fluke 830 Demo Tool
2. Fluke 830 Demo Box
Watch
3. Fluke 830 Virtual Demo
Fluke Company Confidential – Do Not Distribute
2

3.

4.

► Определение центровки валов

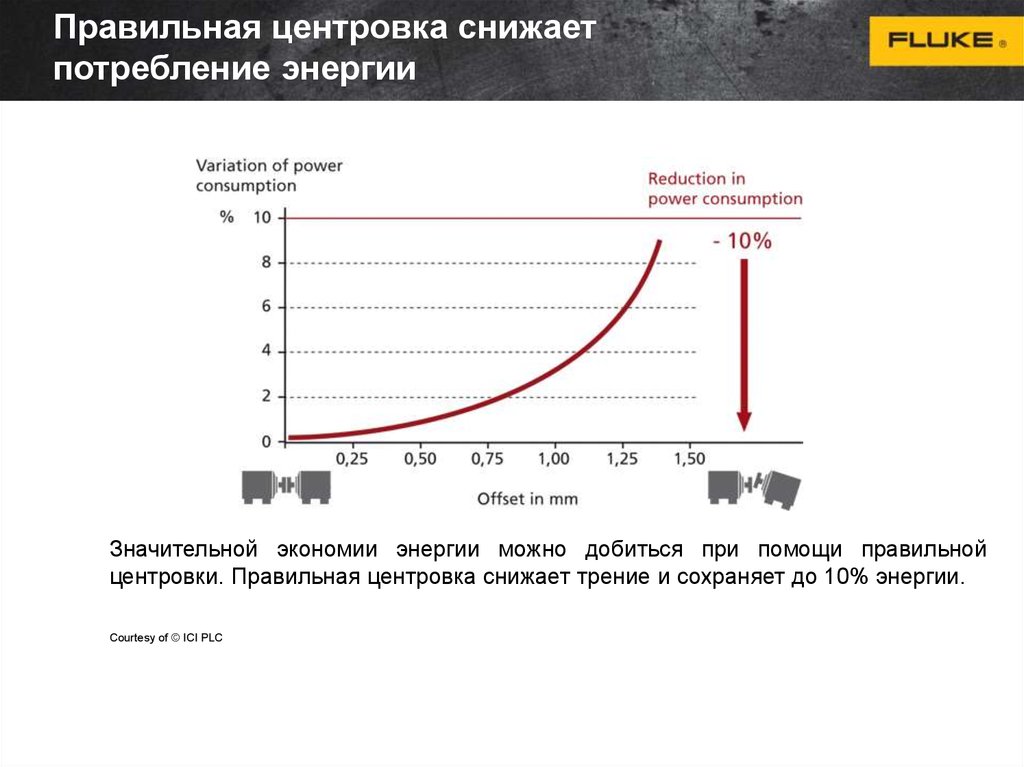

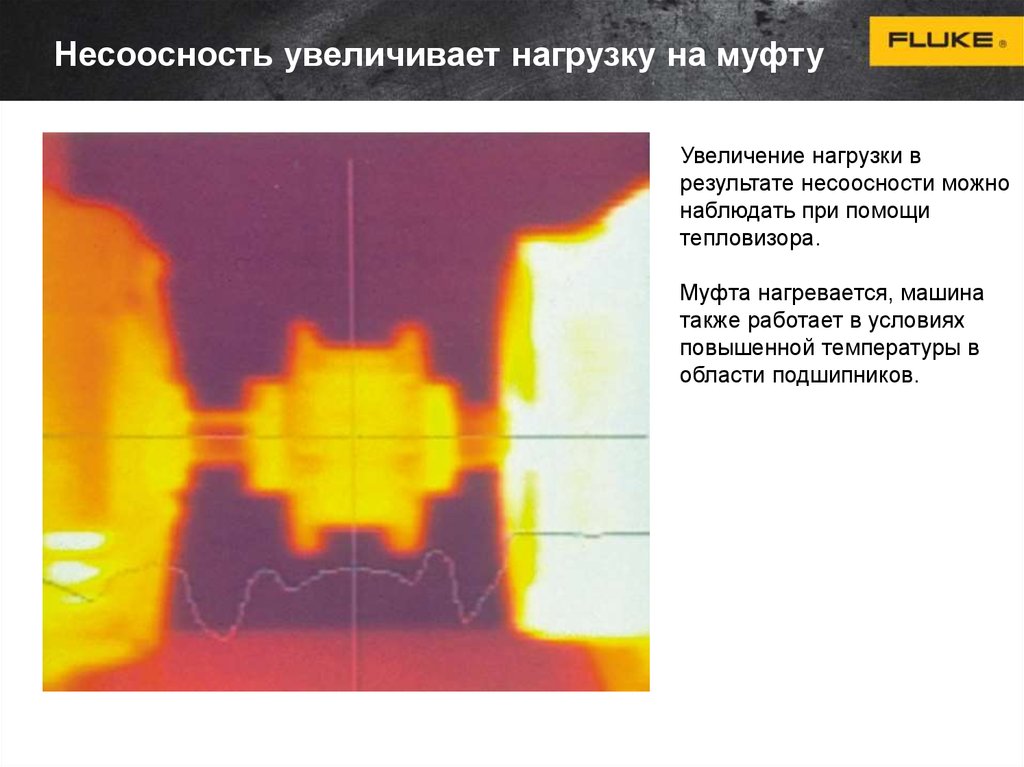

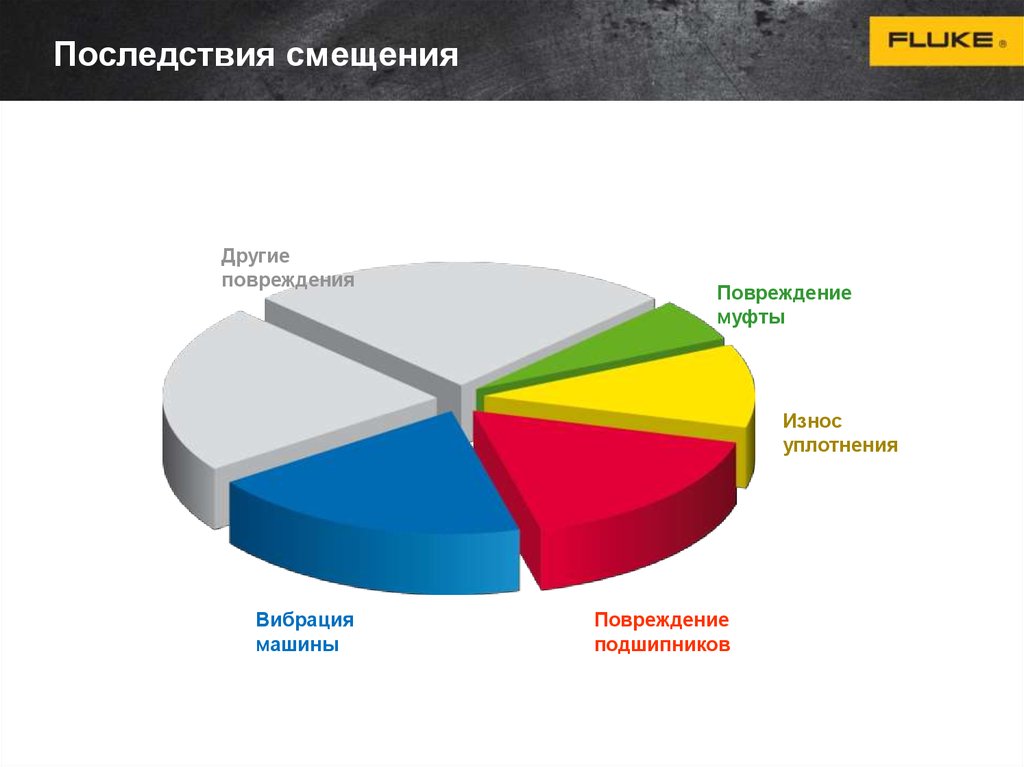

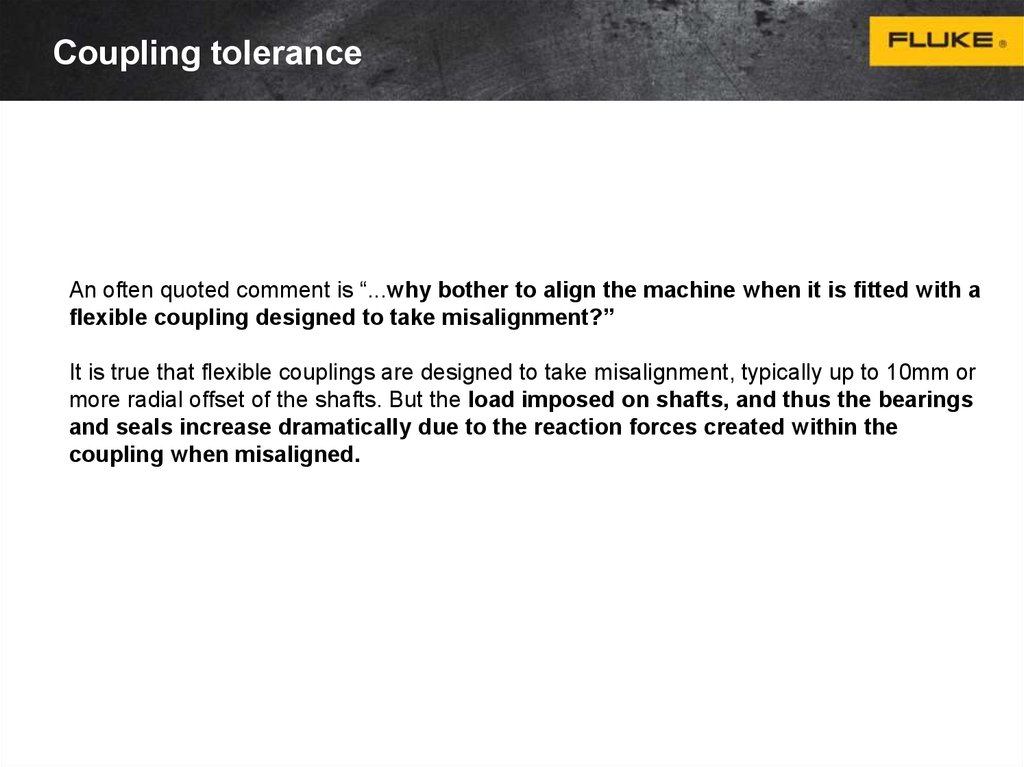

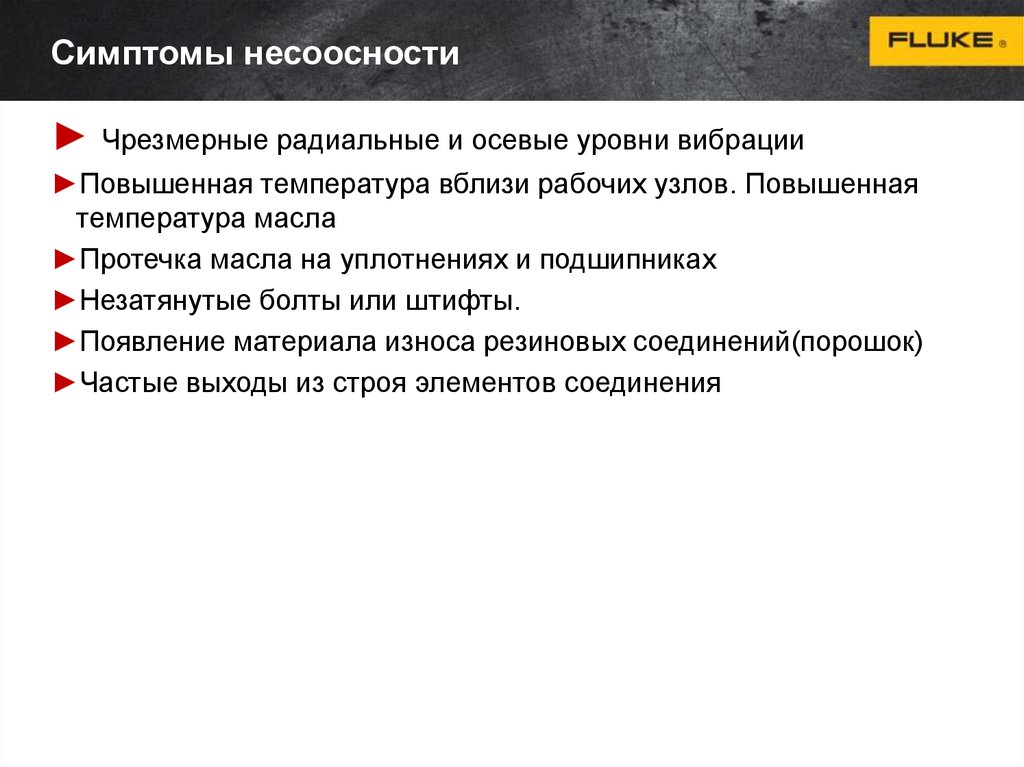

► Преимущесттва центровки

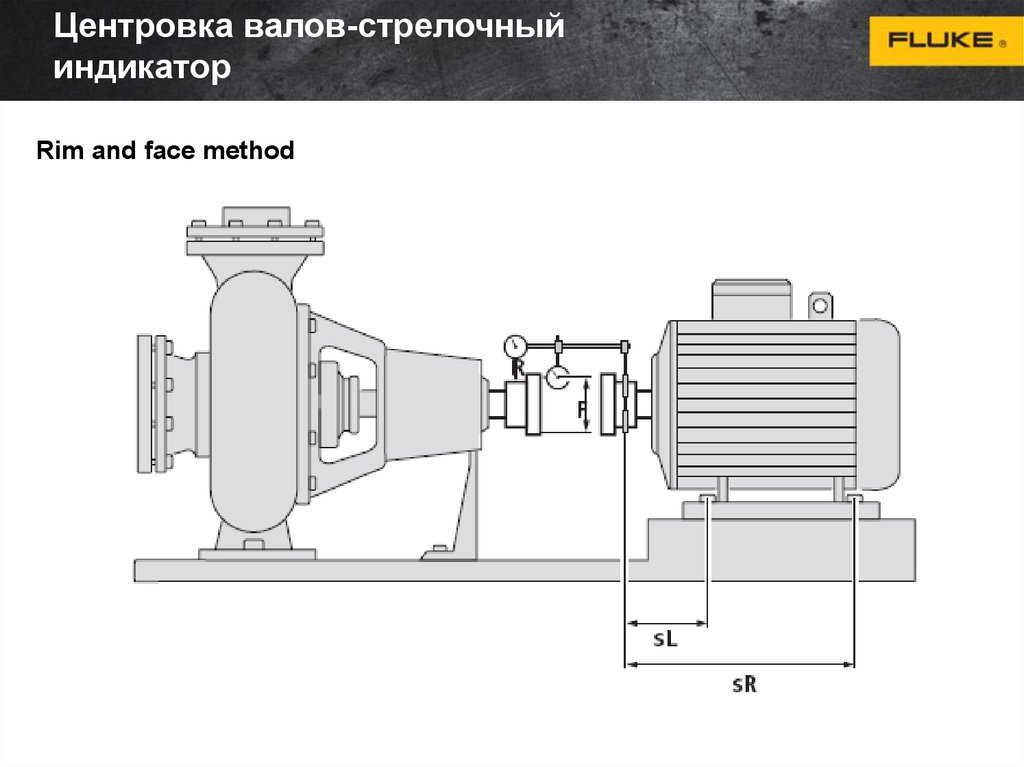

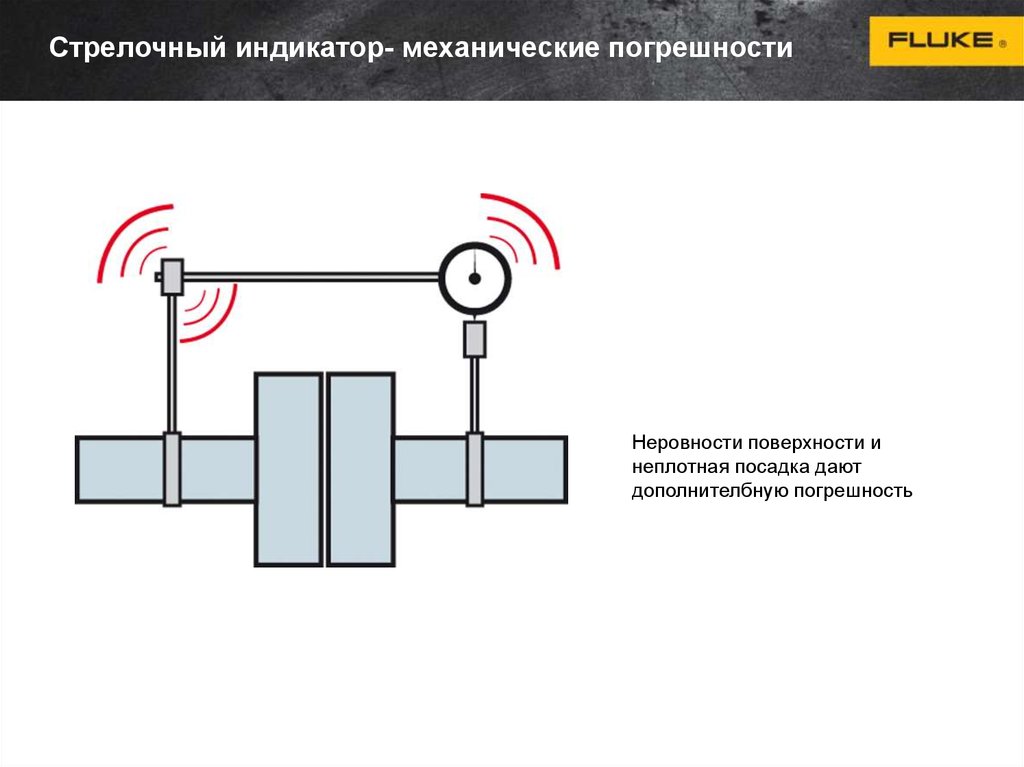

► Методы центровки

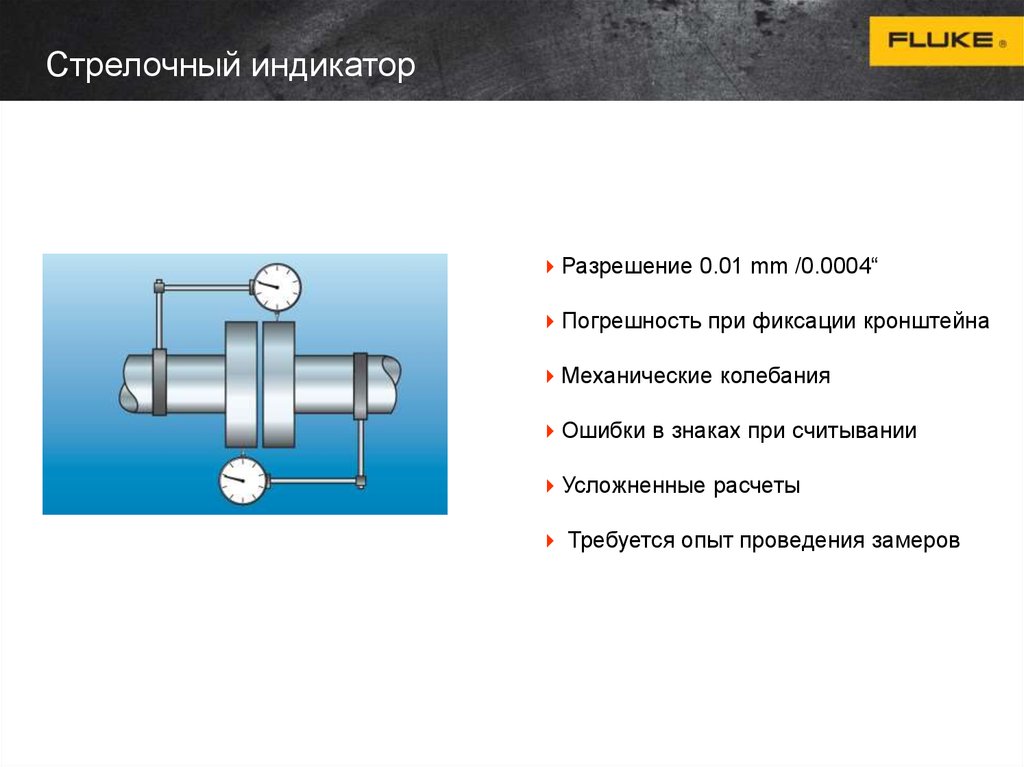

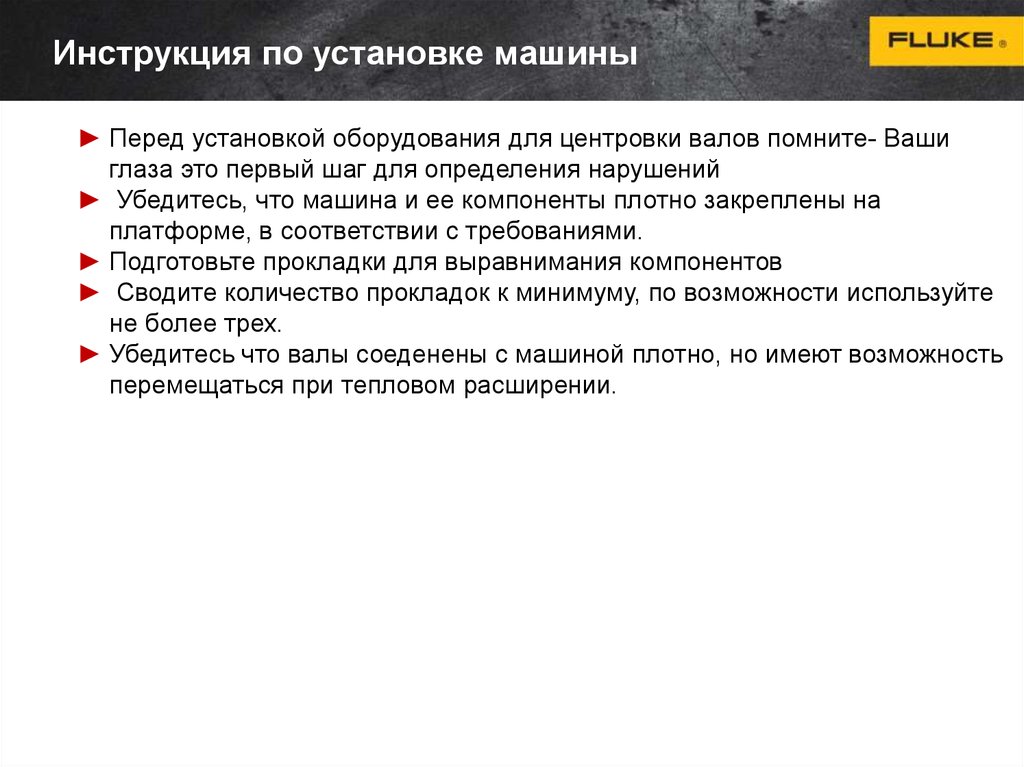

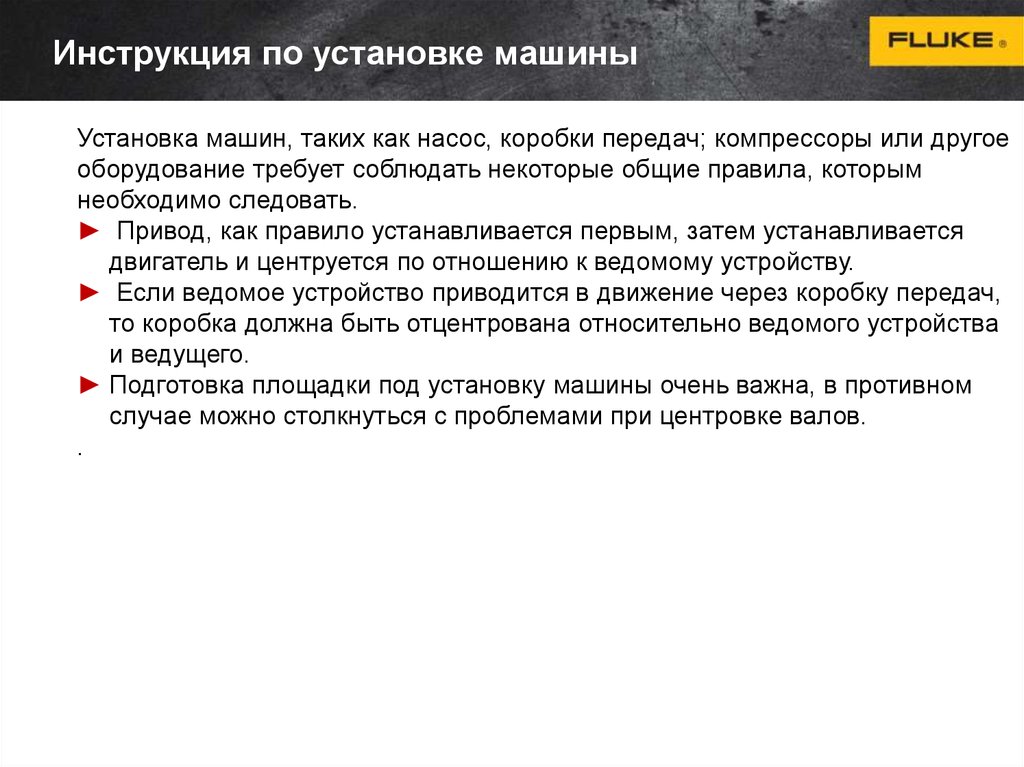

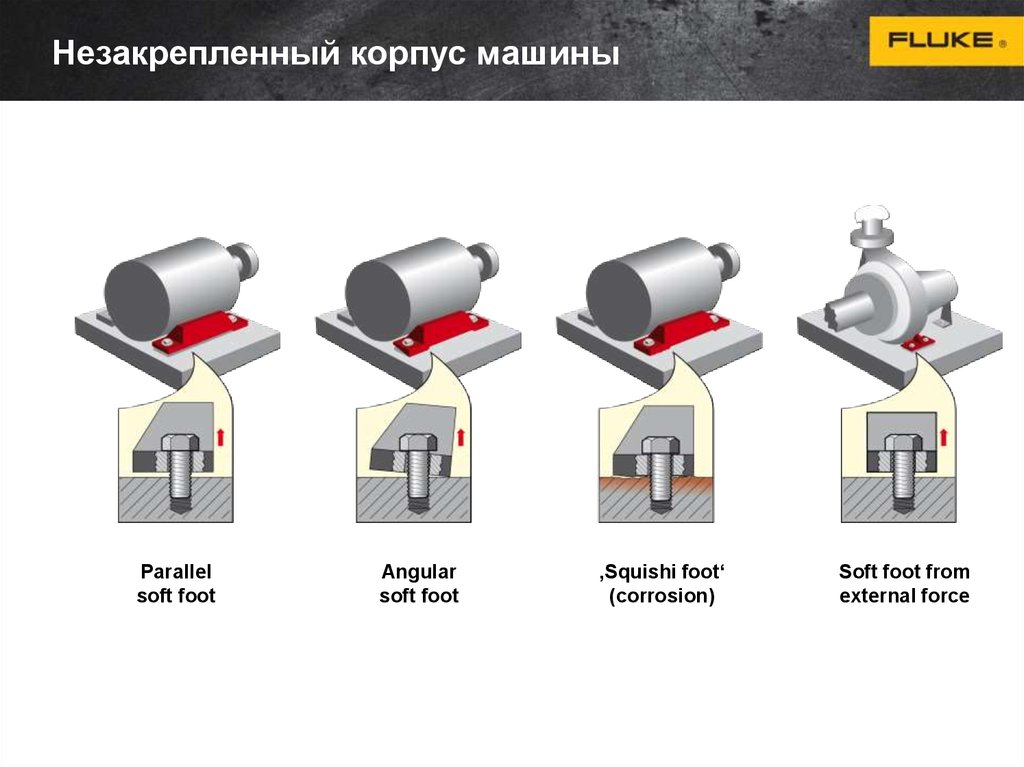

► Подготовка машин

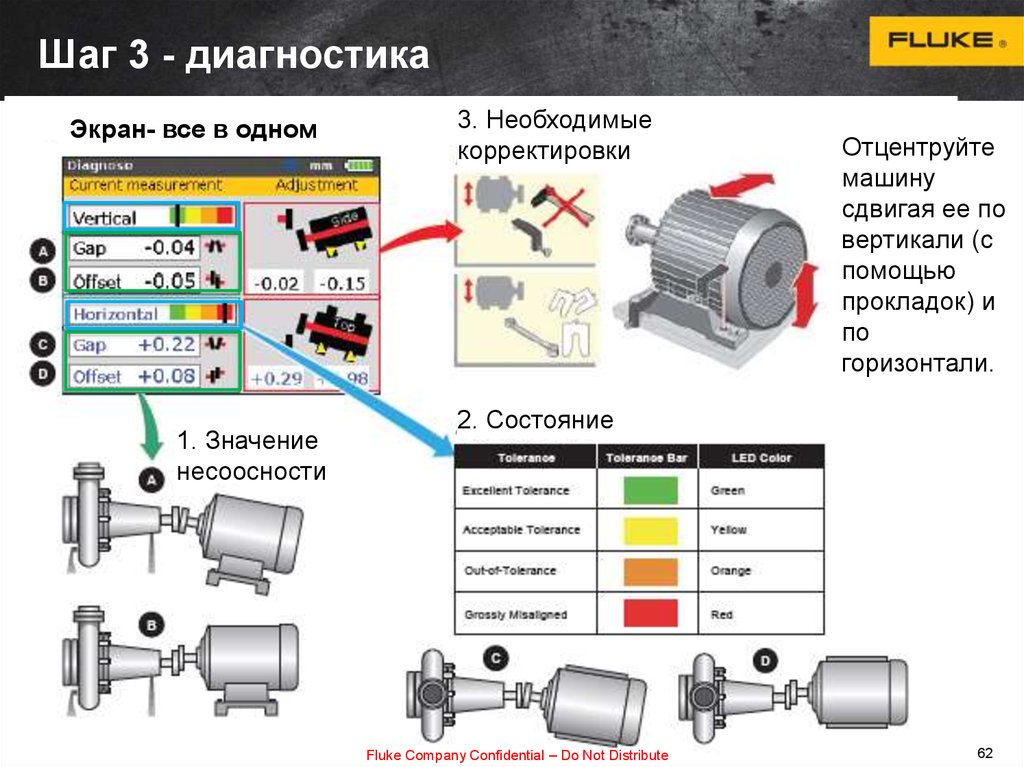

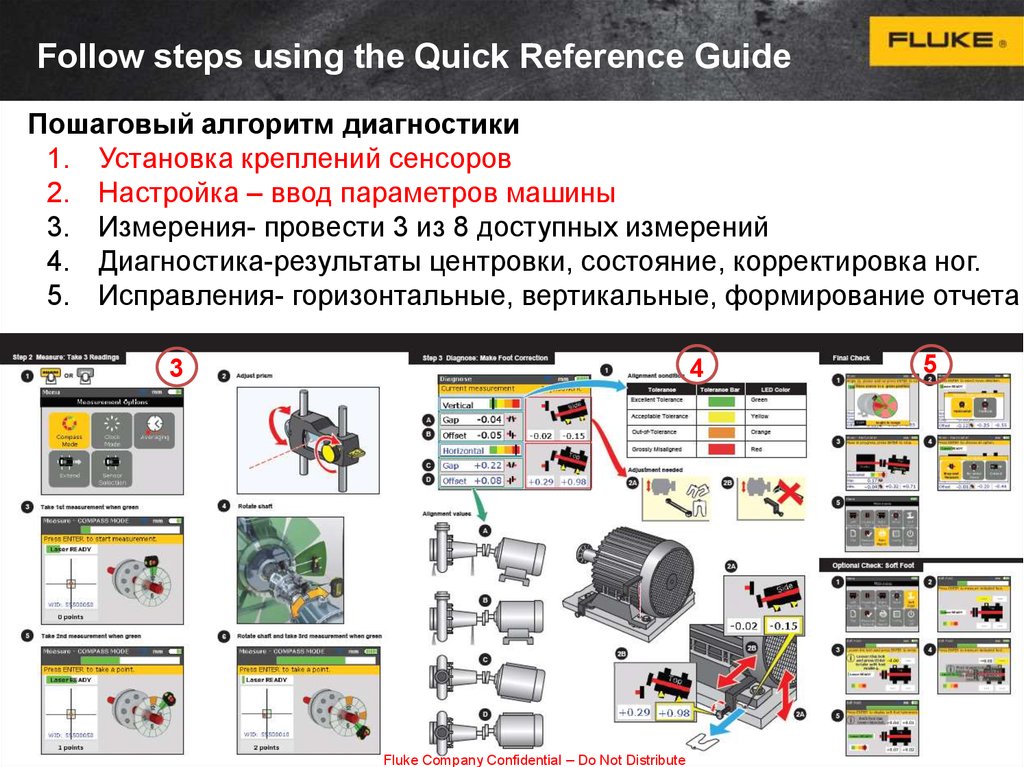

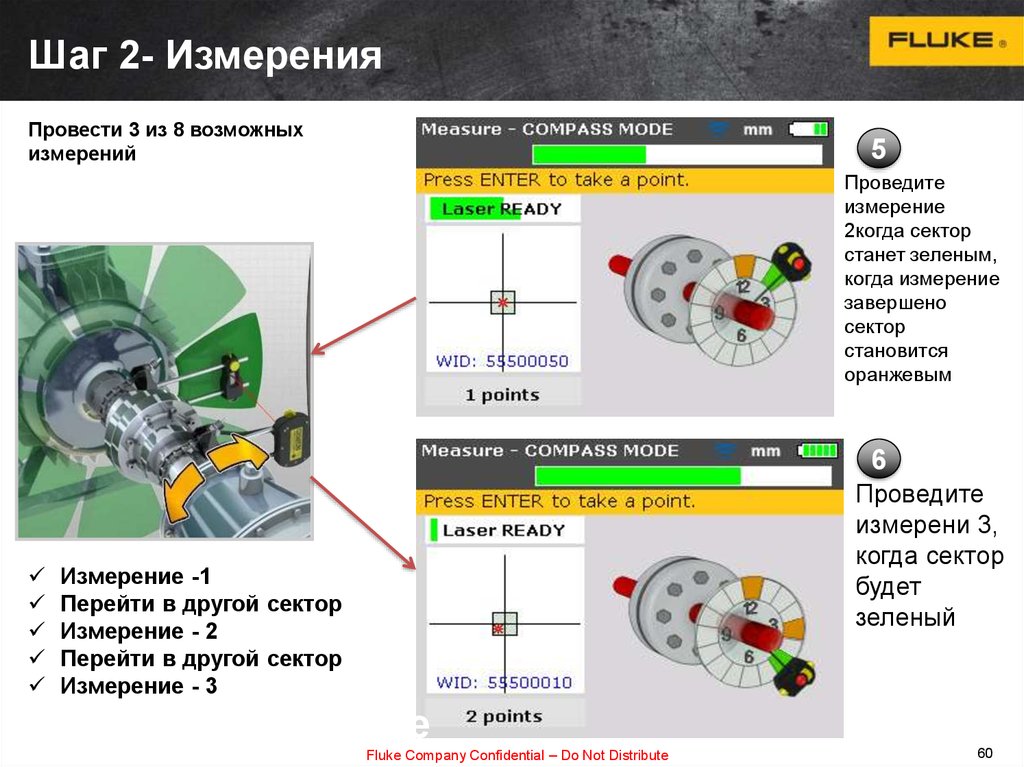

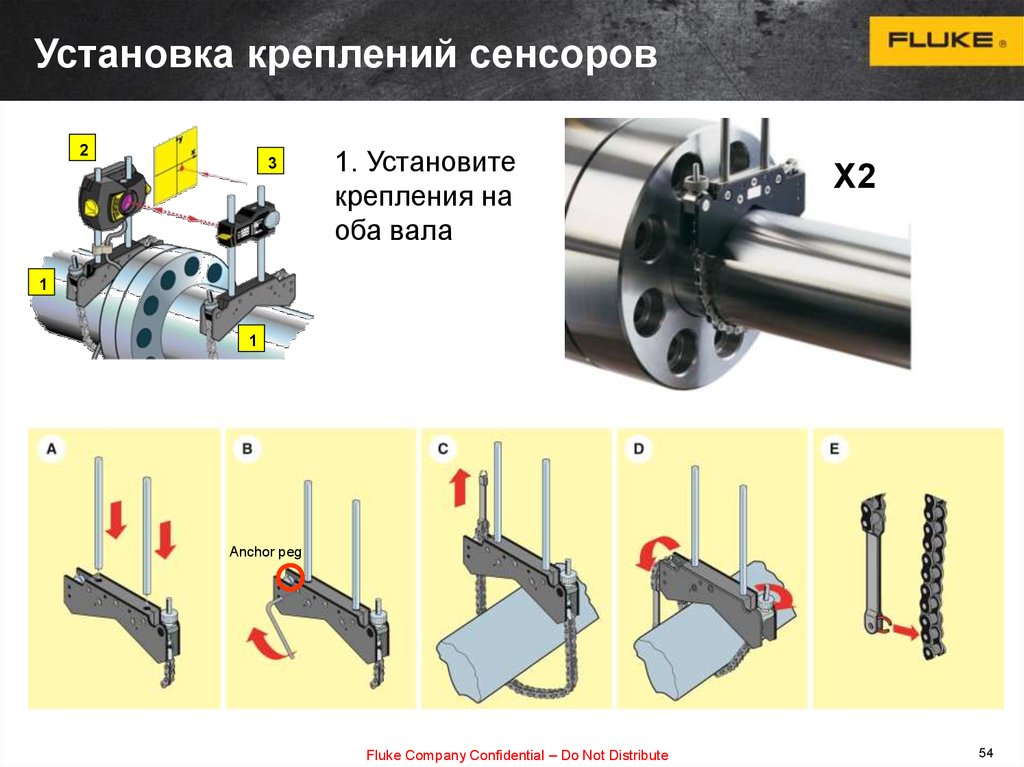

► PRÜFTECHNIK laser shaft alignment methods
► Принципы оценки центровки валов

5.

Что такое центровка валов?

6.

Что такое центровка валов?

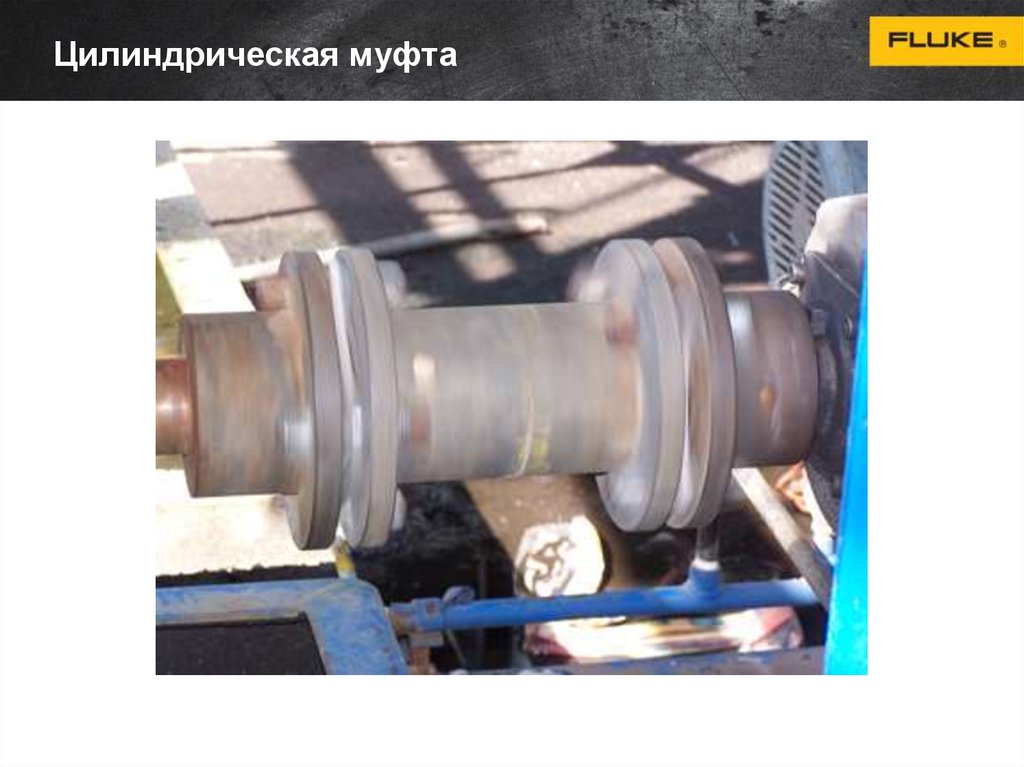

При нормальных условиях работы, в месте передачи мощности от одного вала
другому, их центры должны находиться на одной прямой.

7.

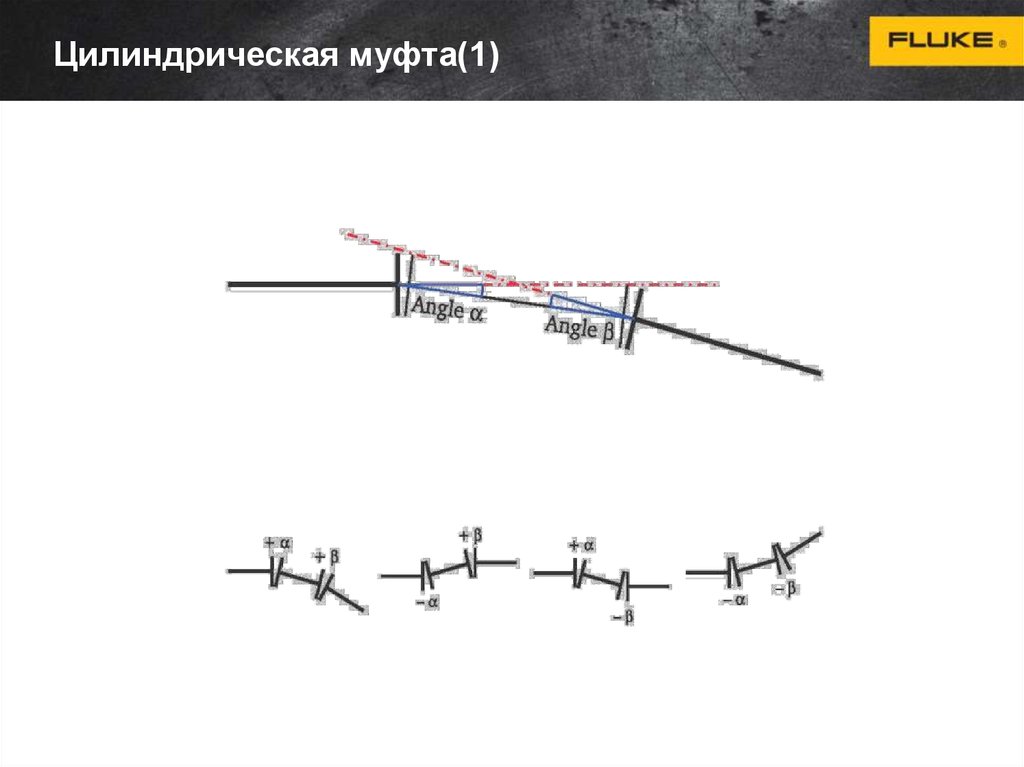

4 параметра разцентрованных валов
Вертикальный
угол перекоса
Вертикальное
смещение
Горизонтальный
угол перекоса
Горизонтальное
смещение

8.

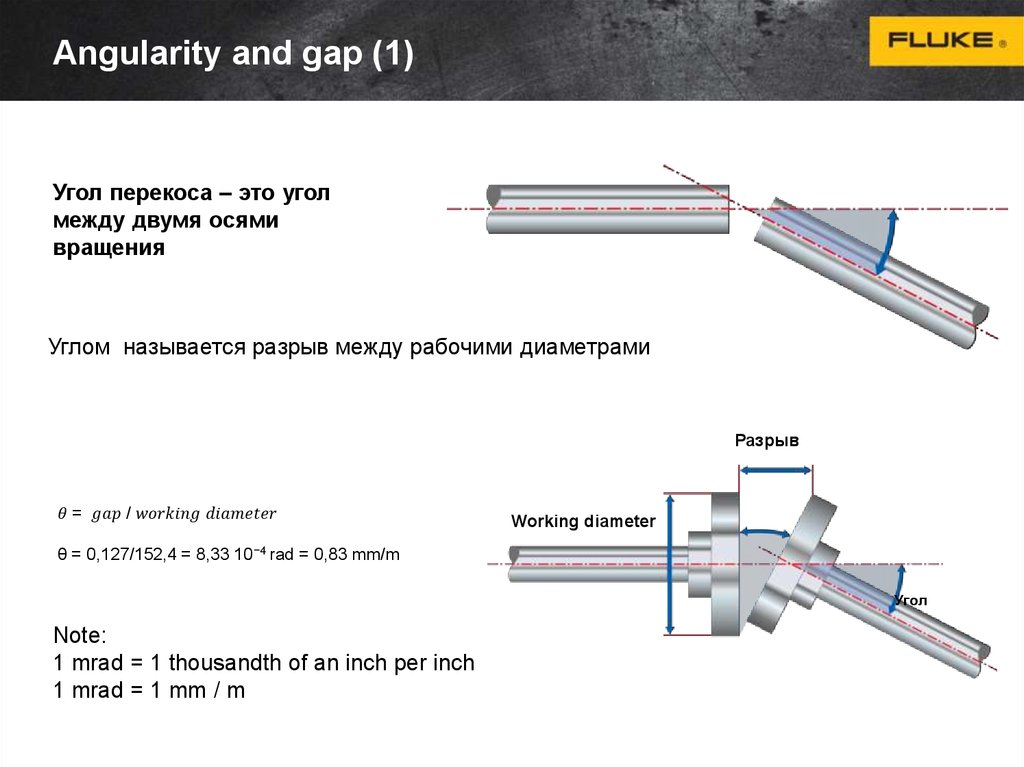

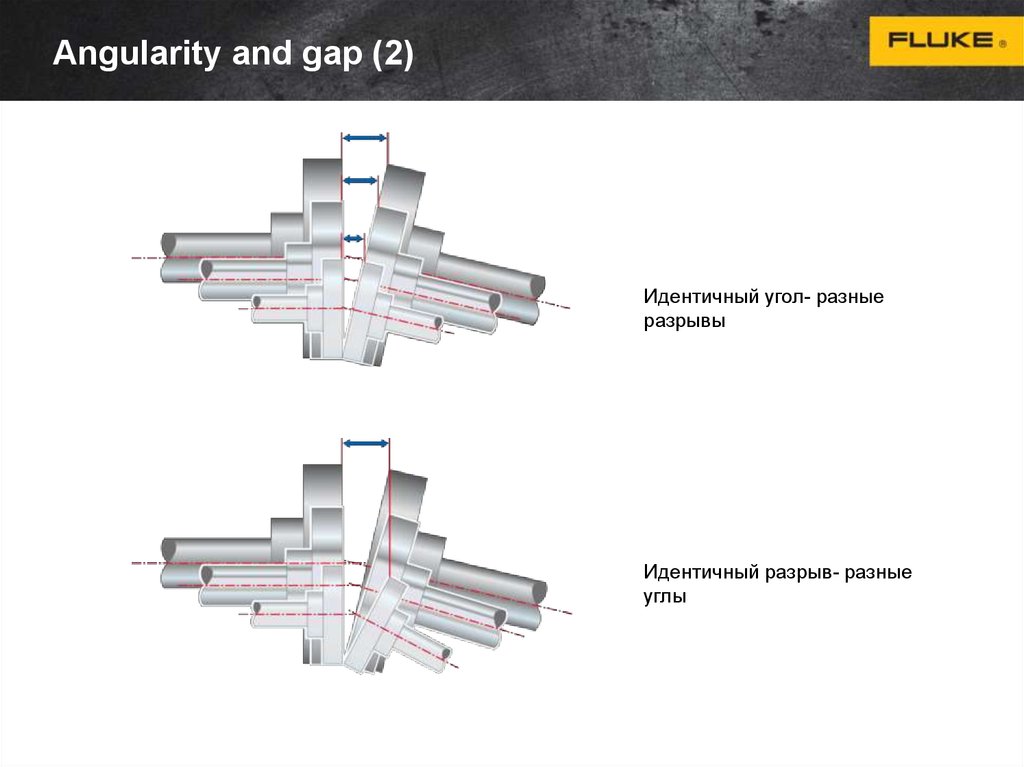

Angularity and gap (1)
Угол перекоса – это угол
между двумя осями
вращения
Углом называется разрыв между рабочими диаметрами
Разрыв
