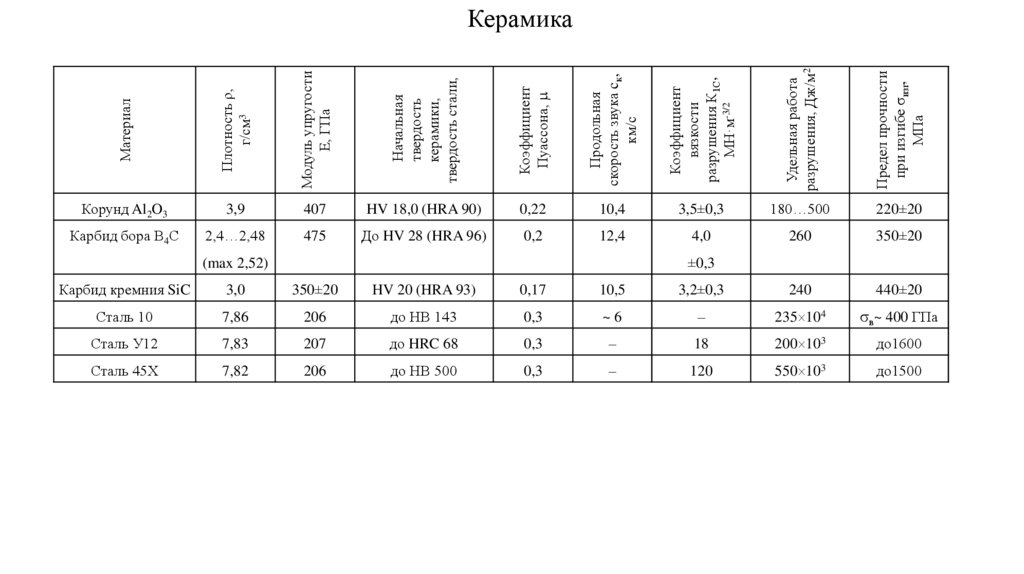

6 лекция

1.

Материал
Плотность ρ,
г/см3
Модуль упругости
Е, ГПа
Начальная
твердость
керамики,
твердость стали,
Коэффициент
Пуассона,
Продольная
скорость звука cк,
км/с
Коэффициент
вязкости
разрушения К1С,
МН·м-3/2
Удельная работа
разрушения, Дж/м2
Предел прочности
при изгибе σизг,
МПа
Керамика
Корунд Al2O3
3,9
407
HV 18,0 (HRA 90)
0,22
10,4
3,5±0,3
180…500
220±20
Карбид бора В4С
2,4…2,48
475
До HV 28 (HRA 96)
0,2
12,4
4,0
260
350±20
±0,3
(max 2,52)
Карбид кремния SiC
3,0
350±20
HV 20 (HRA 93)
0,17
10,5
3,2±0,3
240
440±20
Сталь 10
7,86
206
до НВ 143
0,3
~6
–
235 104
в~ 400 ГПа
Сталь У12
7,83
207
до HRC 68
0,3
–
18
200 103
до1600
Сталь 45Х
7,82
206
до НВ 500
0,3
–
120
550 103
до1500

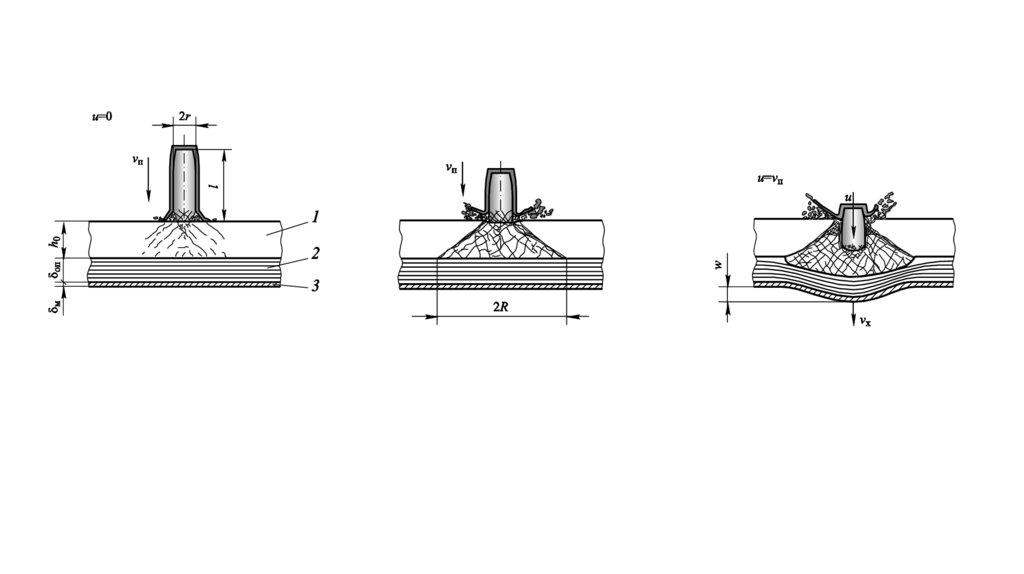

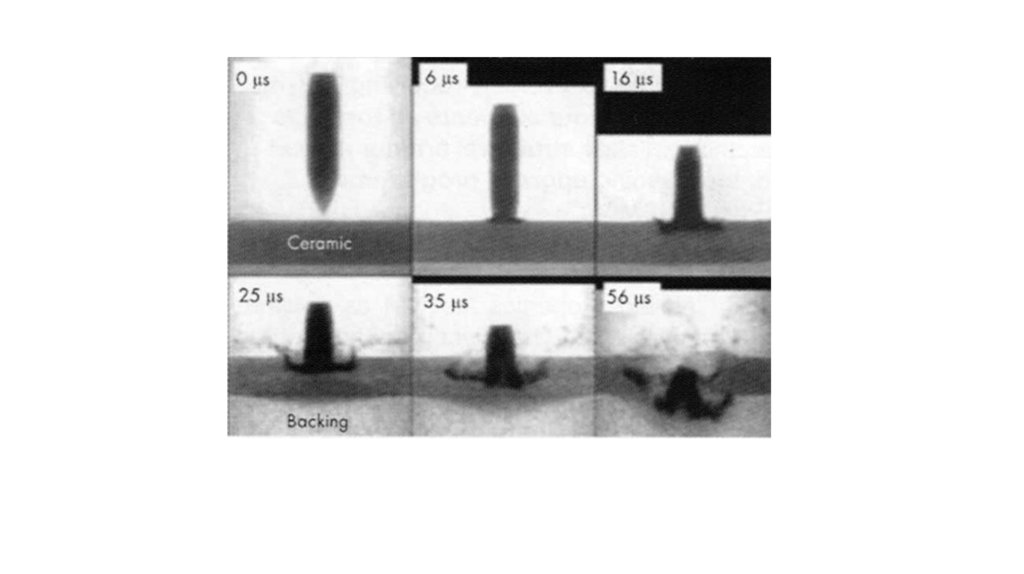

2.

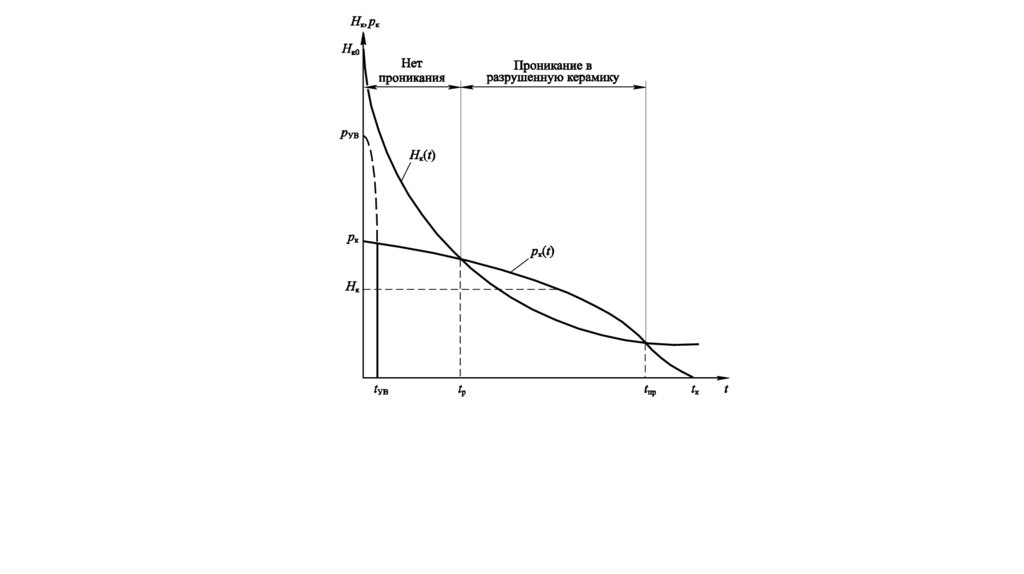

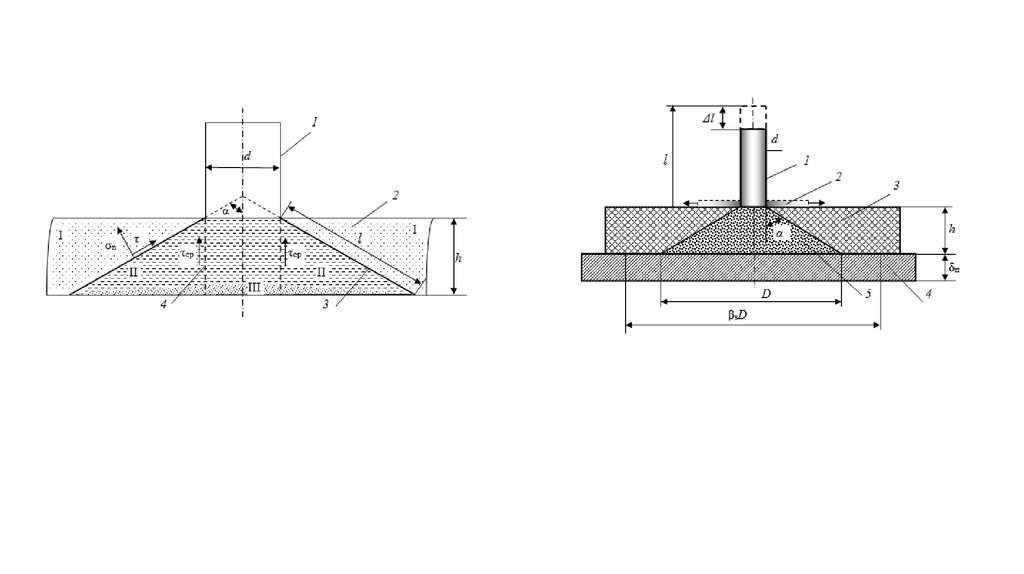

3.

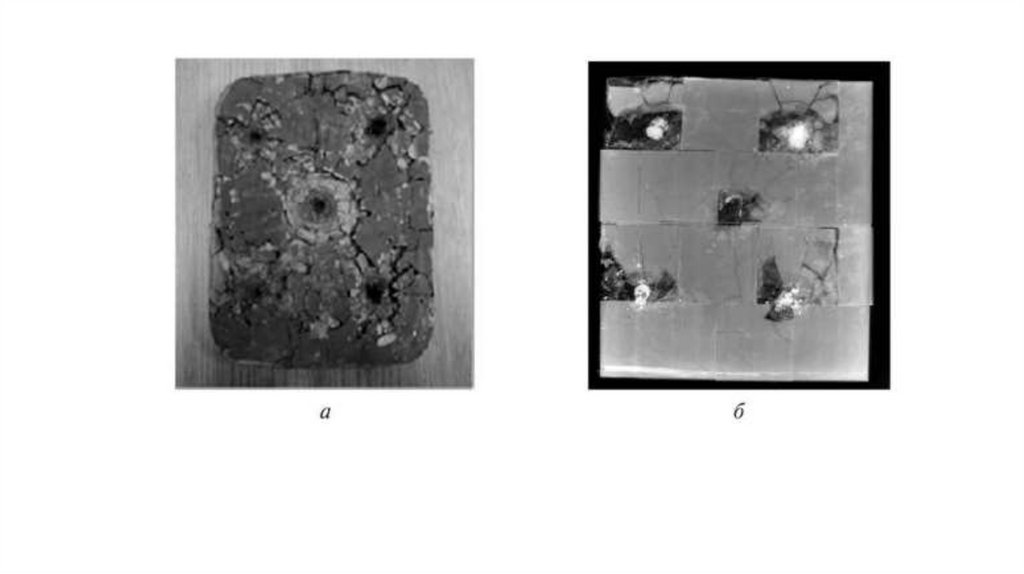

4.

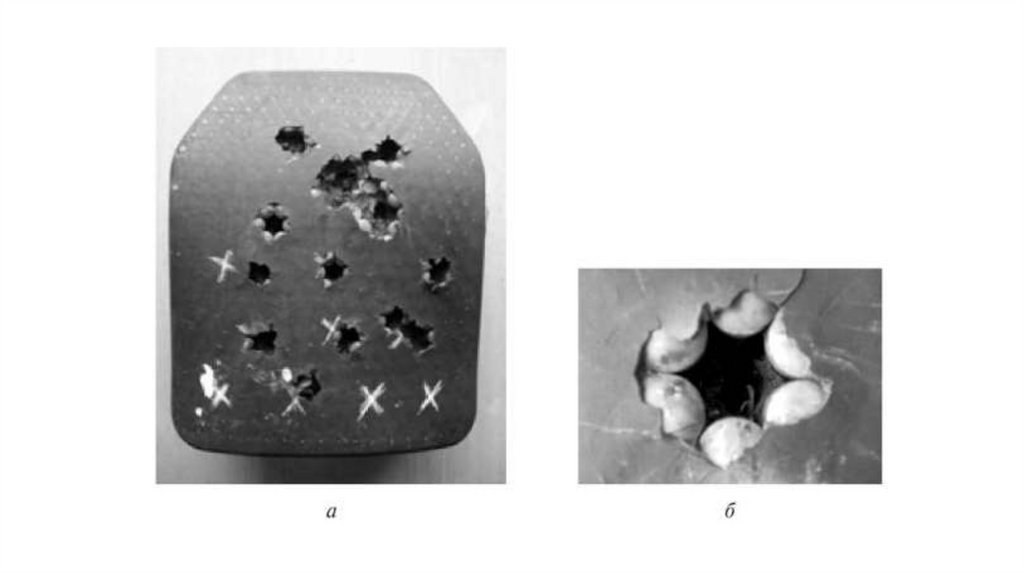

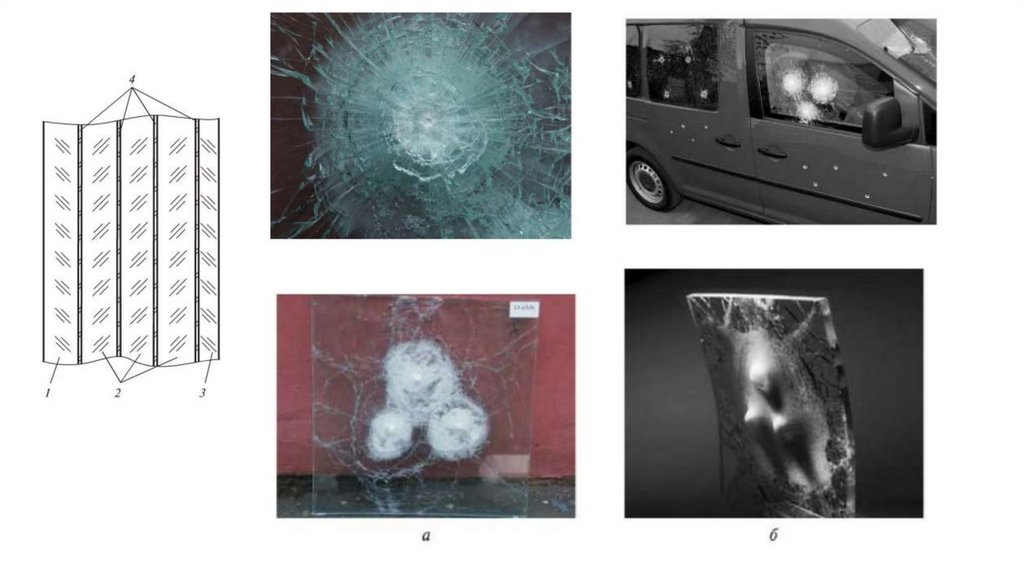

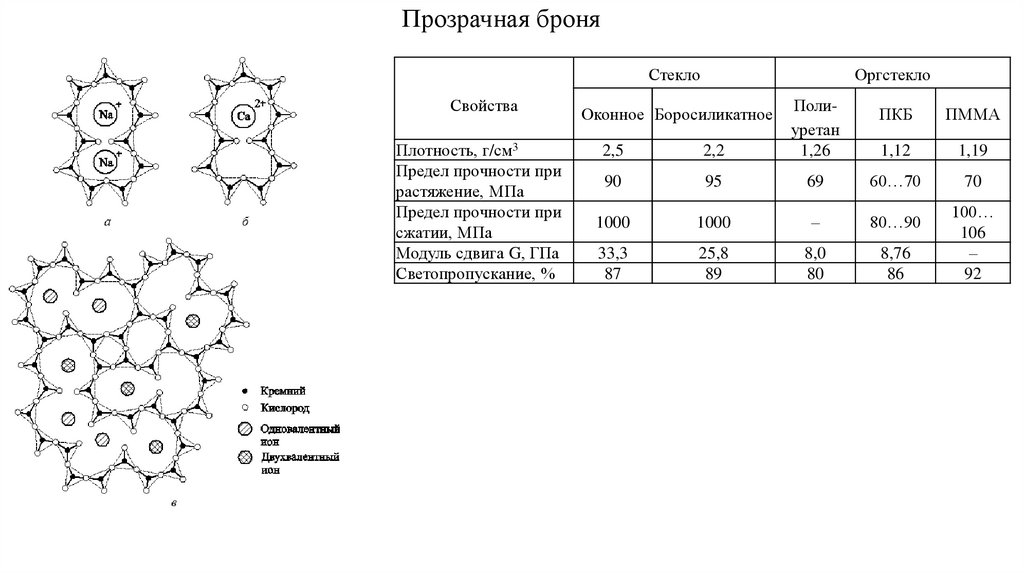

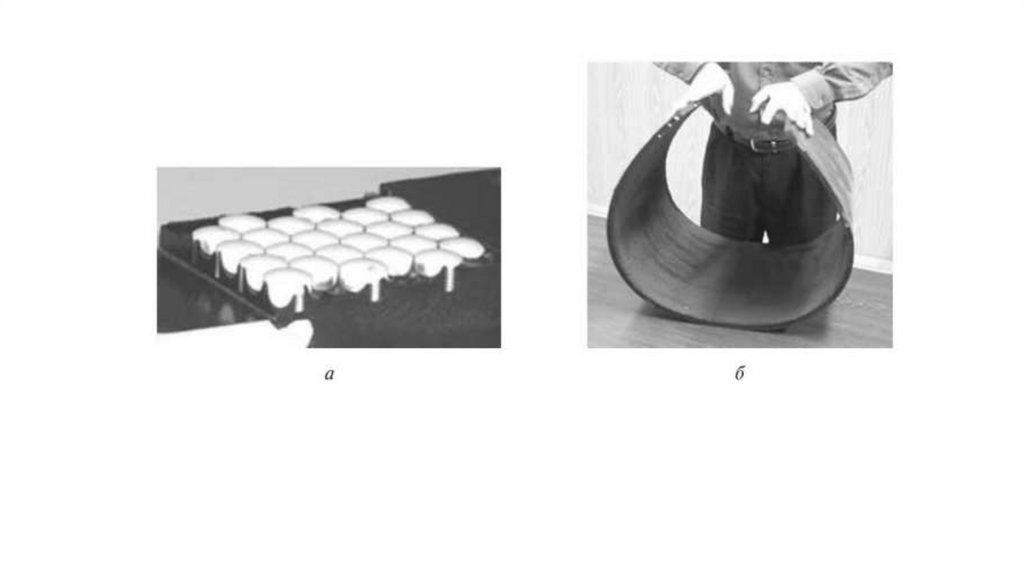

5.

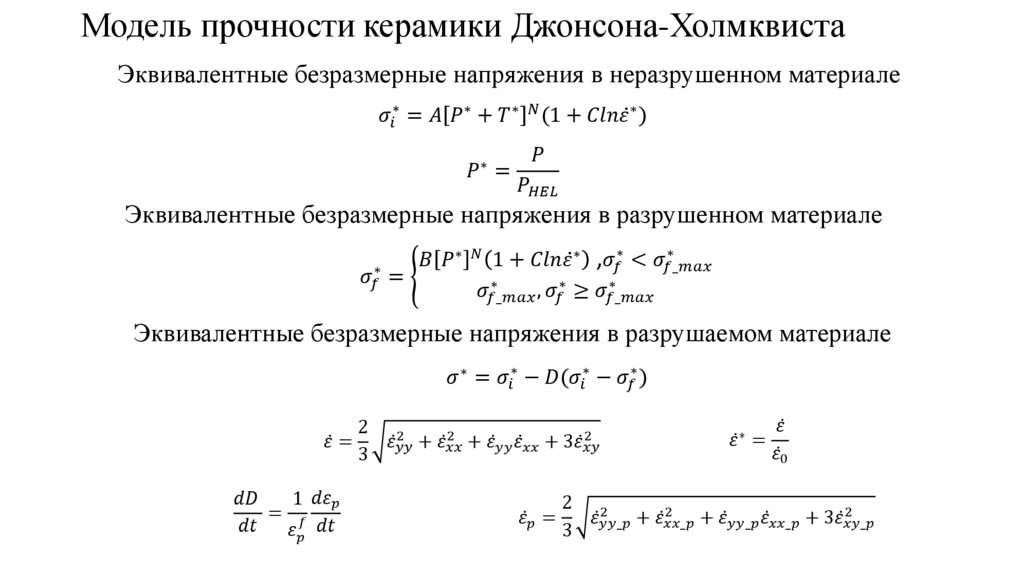

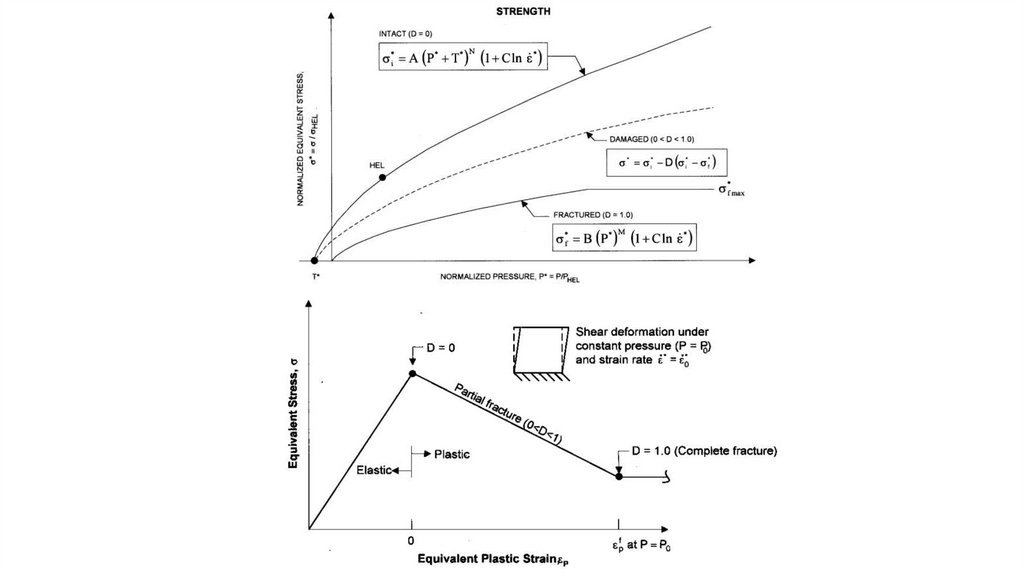

Модель прочности керамики Джонсона-Холмквиста

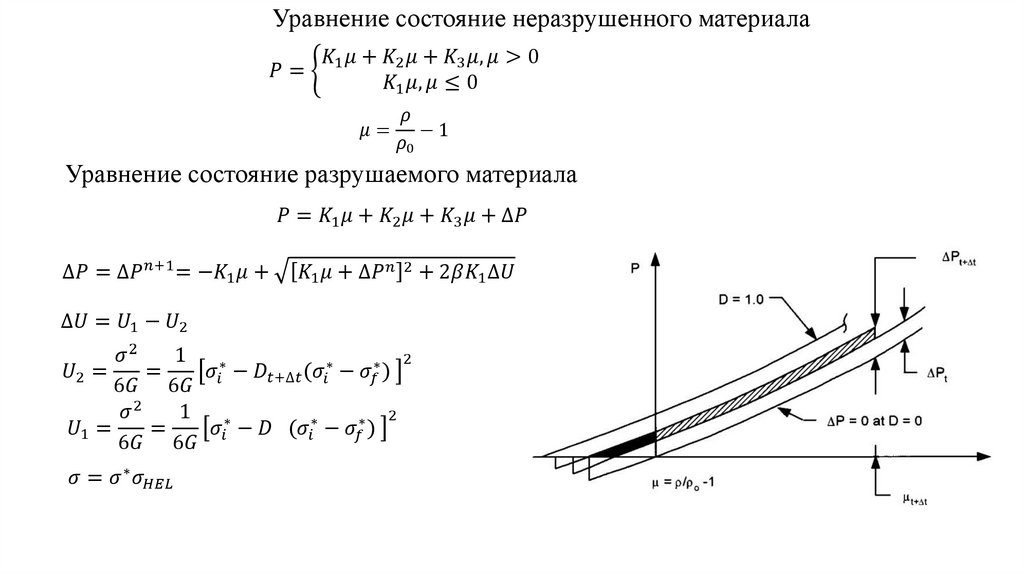

Эквивалентные безразмерные напряжения в неразрушенном материале
