ТЕМА № 3:
ПІДРИВНІ РОБОТИ
ЗАНЯТТЯ № 5
Саморобні вибухові пристрої

2.

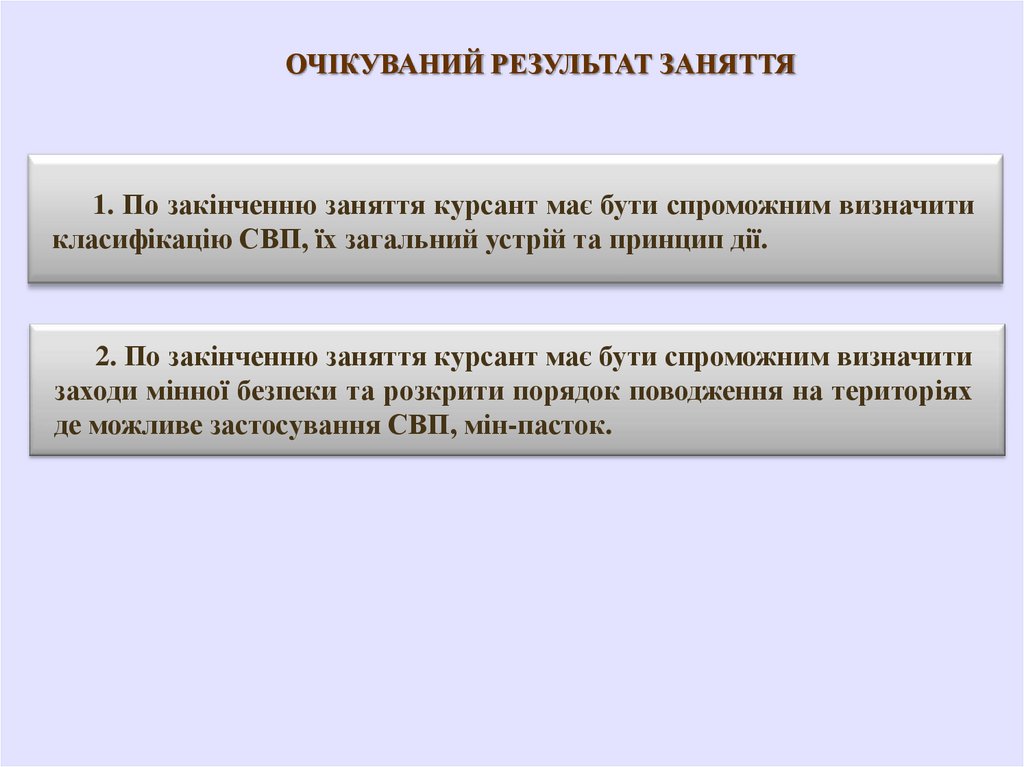

ОЧІКУВАНИЙ РЕЗУЛЬТАТ ЗАНЯТТЯ
1. По закінченню заняття курсант має бути спроможним визначити
класифікацію СВП, їх загальний устрій та принцип дії.
2. По закінченню заняття курсант має бути спроможним визначити
заходи мінної безпеки та розкрити порядок поводження на територіях
де можливе застосування СВП, мін-пасток.

3.

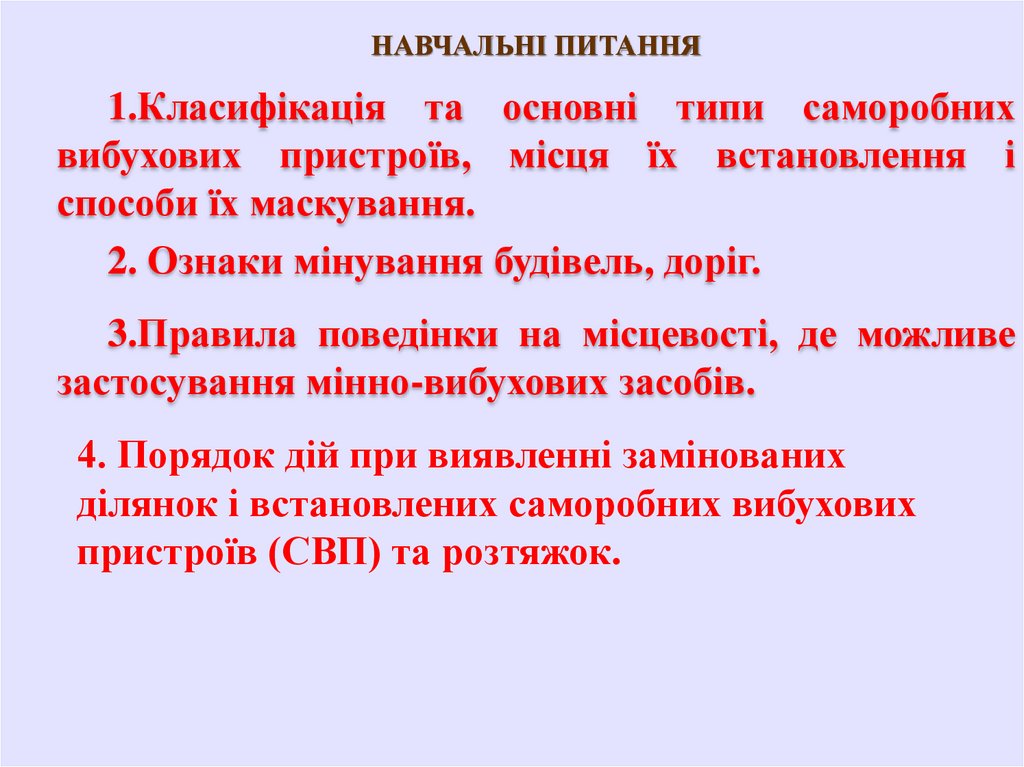

НАВЧАЛЬНІ ПИТАННЯ
1.Класифікація та основні типи саморобних
вибухових пристроїв, місця їх встановлення і
способи їх маскування.
2. Ознаки мінування будівель, доріг.
3.Правила поведінки на місцевості, де можливе
застосування мінно-вибухових засобів.
4. Порядок дій при виявленні замінованих
ділянок і встановлених саморобних вибухових
пристроїв (СВП) та розтяжок.

4.

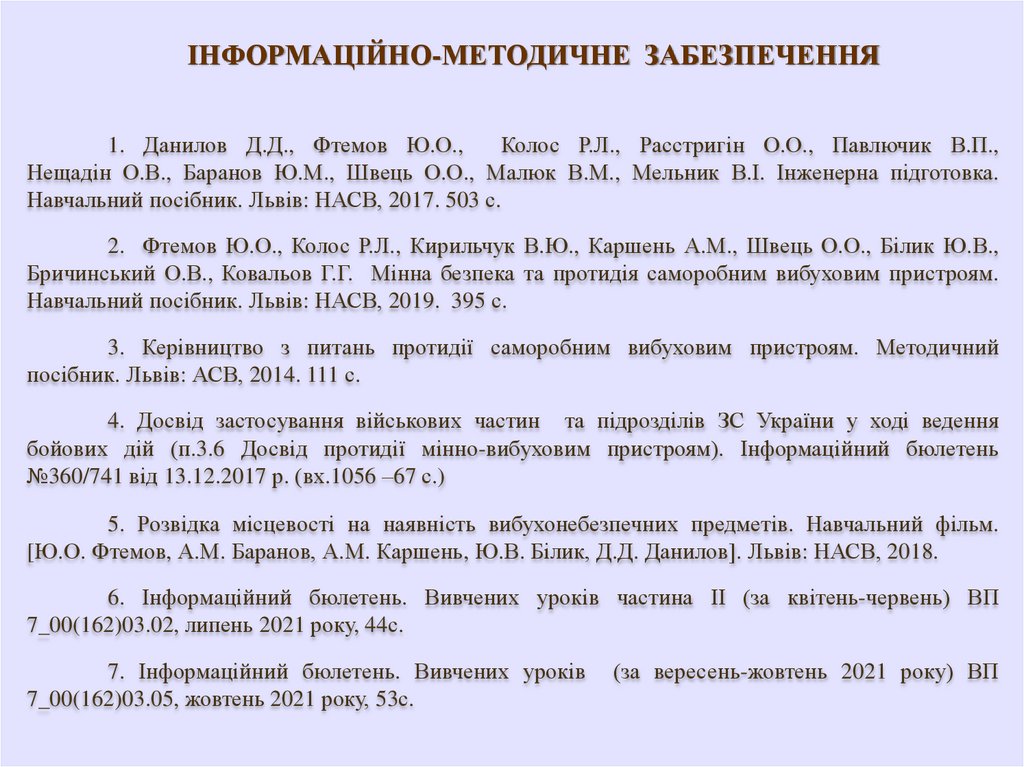

ІНФОРМАЦІЙНО-МЕТОДИЧНЕ ЗАБЕЗПЕЧЕННЯ
1. Данилов Д.Д., Фтемов Ю.О.,
Колос Р.Л., Расстригін О.О., Павлючик В.П.,
Нещадін О.В., Баранов Ю.М., Швець О.О., Малюк В.М., Мельник В.І. Інженерна підготовка.
Навчальний посібник. Львів: НАСВ, 2017. 503 с.
2. Фтемов Ю.О., Колос Р.Л., Кирильчук В.Ю., Каршень А.М., Швець О.О., Білик Ю.В.,
Бричинський О.В., Ковальов Г.Г. Мінна безпека та протидія саморобним вибуховим пристроям.
Навчальний посібник. Львів: НАСВ, 2019. 395 с.
3. Керівництво з питань протидії саморобним вибуховим пристроям. Методичний
посібник. Львів: АСВ, 2014. 111 с.
4. Досвід застосування військових частин та підрозділів ЗС України у ході ведення
бойових дій (п.3.6 Досвід протидії мінно-вибуховим пристроям). Інформаційний бюлетень
№360/741 від 13.12.2017 р. (вх.1056 –67 с.)
5. Розвідка місцевості на наявність вибухонебезпечних предметів. Навчальний фільм.
[Ю.О. Фтемов, А.М. Баранов, А.М. Каршень, Ю.В. Білик, Д.Д. Данилов]. Львів: НАСВ, 2018.
6. Інформаційний бюлетень. Вивчених уроків частина ІІ (за квітень-червень) ВП
7_00(162)03.02, липень 2021 року, 44с.
7. Інформаційний бюлетень. Вивчених уроків
7_00(162)03.05, жовтень 2021 року, 53с.
(за вересень-жовтень 2021 року) ВП

5.

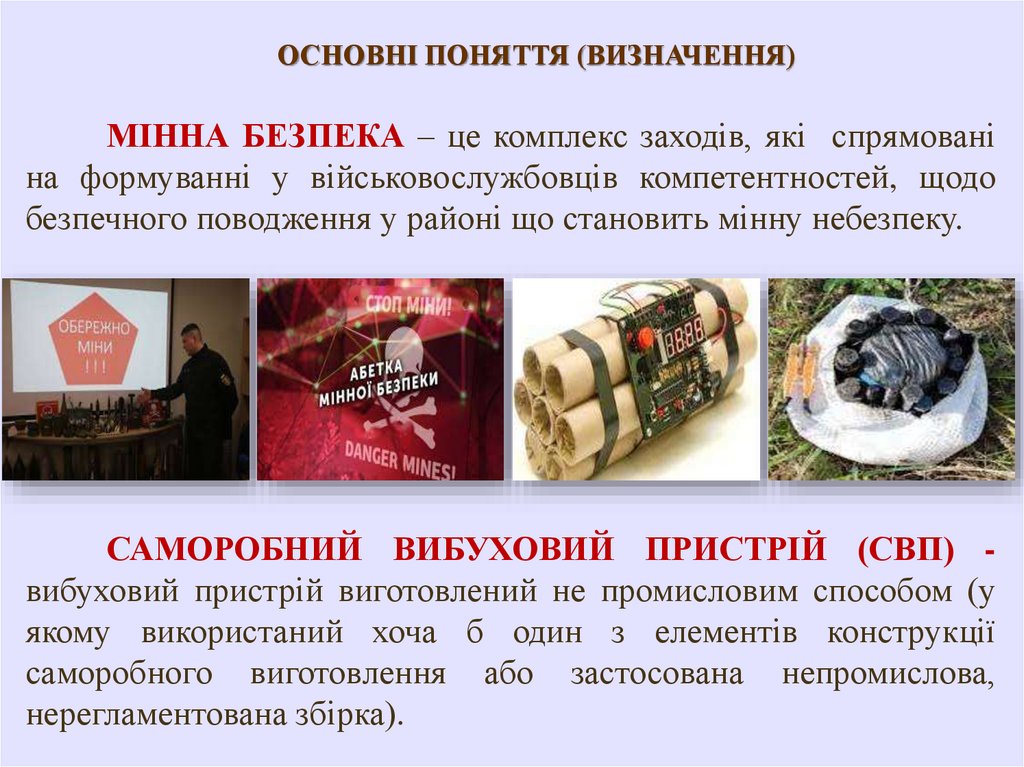

ОСНОВНІ ПОНЯТТЯ (ВИЗНАЧЕННЯ)
МІННА БЕЗПЕКА – це комплекс заходів, які спрямовані
на формуванні у військовослужбовців компетентностей, щодо
безпечного поводження у районі що становить мінну небезпеку.
САМОРОБНИЙ ВИБУХОВИЙ ПРИСТРІЙ (СВП) вибуховий пристрій виготовлений не промисловим способом (у
якому використаний хоча б один з елементів конструкції
саморобного виготовлення або застосована непромислова,
нерегламентована збірка).

6.

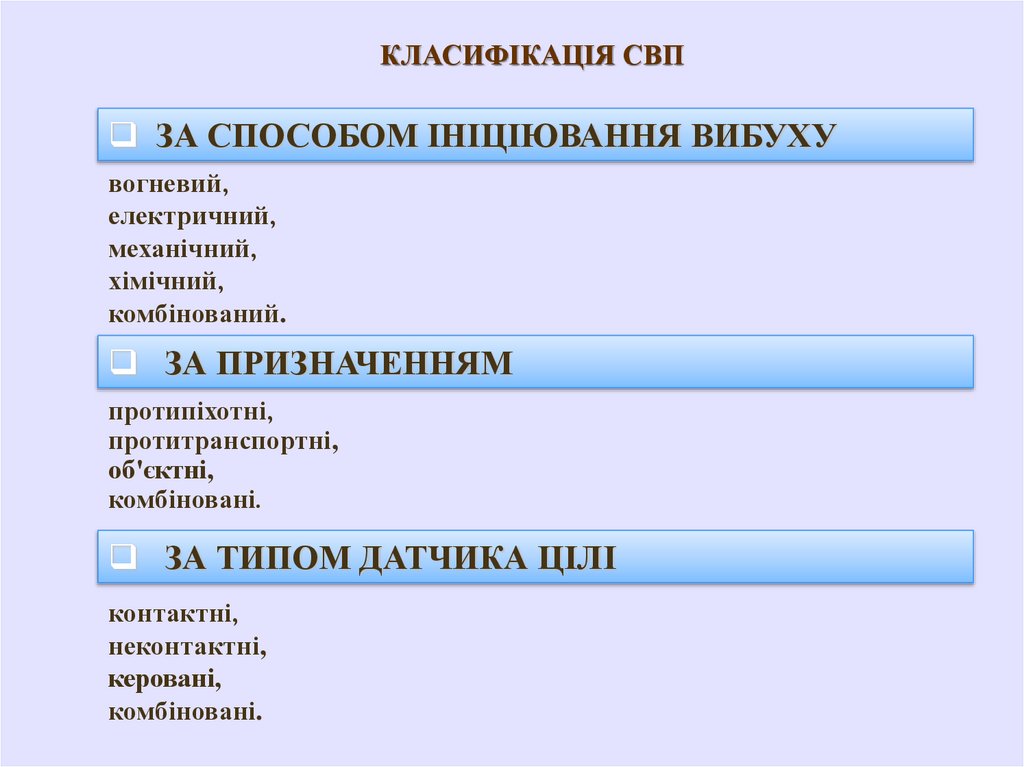

КЛАСИФІКАЦІЯ СВП
ЗА СПОСОБОМ ІНІЦІЮВАННЯ ВИБУХУ
вогневий,
електричний,
механічний,
хімічний,
комбінований.
ЗА ПРИЗНАЧЕННЯМ
протипіхотні,
протитранспортні,
об'єктні,
комбіновані.
ЗА ТИПОМ ДАТЧИКА ЦІЛІ
контактні,
неконтактні,
керовані,
комбіновані.

7.

КЛАСИФІКАЦІЯ СВП

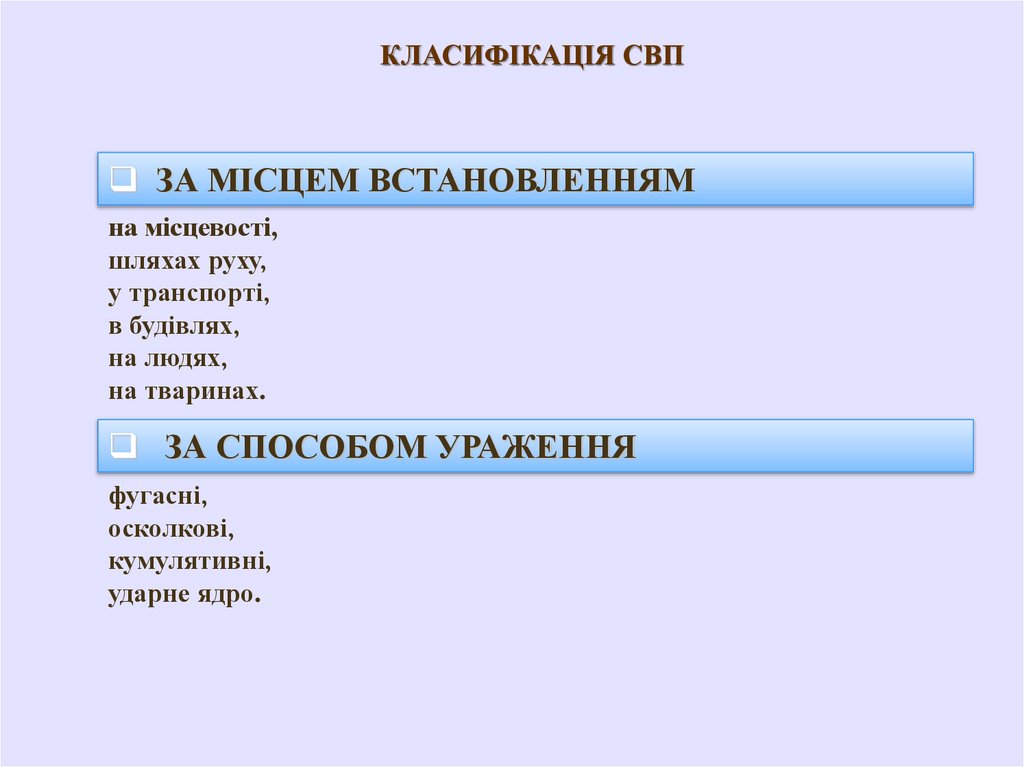

ЗА МІСЦЕМ ВСТАНОВЛЕННЯМ
на місцевості,
шляхах руху,
у транспорті,
в будівлях,
на людях,
на тваринах.
ЗА СПОСОБОМ УРАЖЕННЯ
фугасні,
осколкові,
кумулятивні,
ударне ядро.

8.

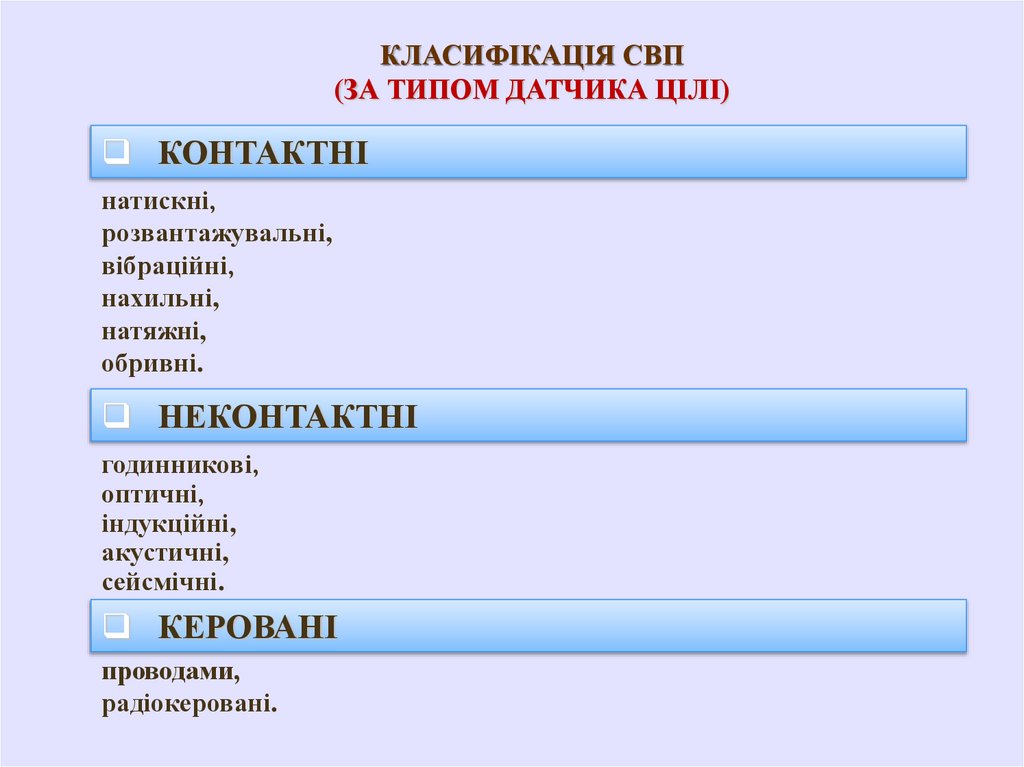

КЛАСИФІКАЦІЯ СВП
(ЗА ТИПОМ ДАТЧИКА ЦІЛІ)
КОНТАКТНІ
натискні,
розвантажувальні,
вібраційні,
нахильні,
натяжні,
обривні.
НЕКОНТАКТНІ
годинникові,
оптичні,
індукційні,
акустичні,
сейсмічні.
КЕРОВАНІ
проводами,
радіокеровані.

9.

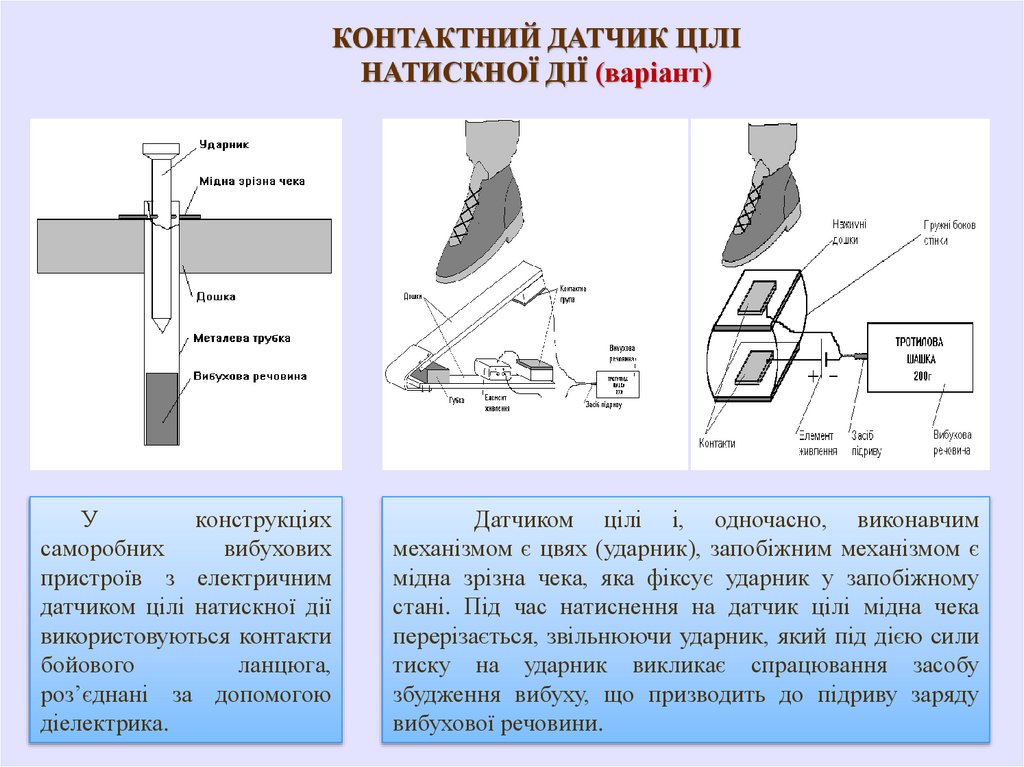

КОНТАКТНИЙ ДАТЧИК ЦІЛІ
НАТИСКНОЇ ДІЇ (варіант)
У
конструкціях
саморобних
вибухових
пристроїв з електричним
датчиком цілі натискної дії
використовуються контакти
бойового
ланцюга,
роз’єднані за допомогою
діелектрика.
Датчиком цілі і, одночасно, виконавчим
механізмом є цвях (ударник), запобіжним механізмом є
мідна зрізна чека, яка фіксує ударник у запобіжному
стані. Під час натиснення на датчик цілі мідна чека
перерізається, звільнюючи ударник, який під дією сили
тиску на ударник викликає спрацювання засобу
збудження вибуху, що призводить до підриву заряду
вибухової речовини.

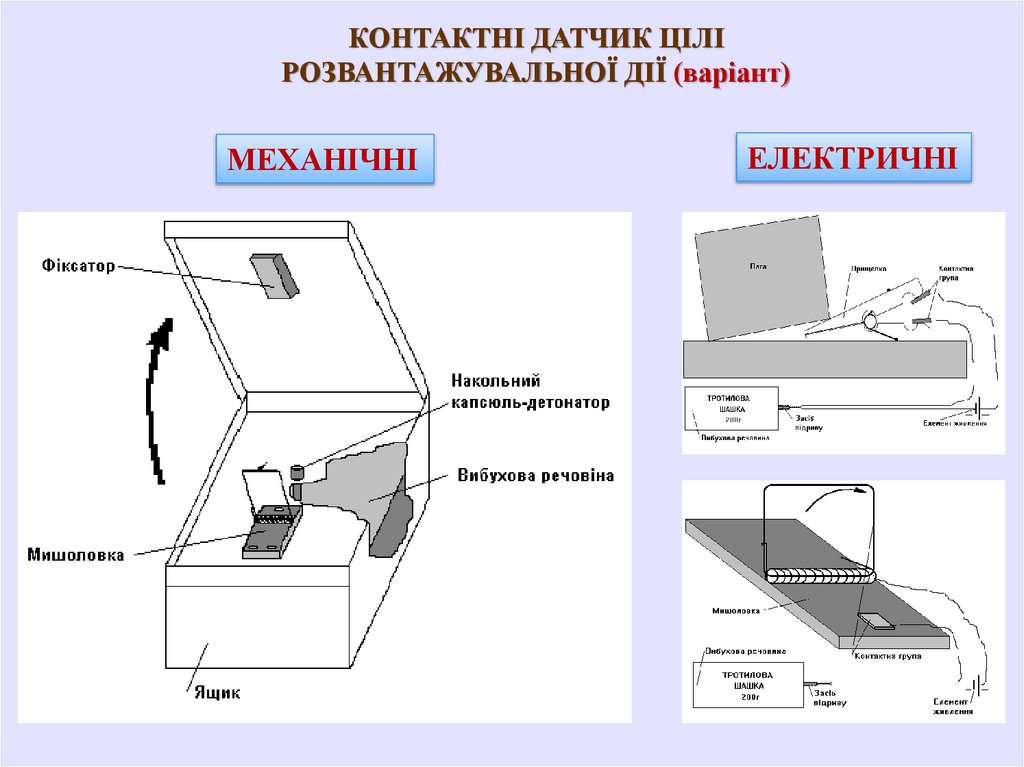

10.

КОНТАКТНІ ДАТЧИК ЦІЛІ
РОЗВАНТАЖУВАЛЬНОЇ ДІЇ (варіант)
МЕХАНІЧНІ
ЕЛЕКТРИЧНІ

11.

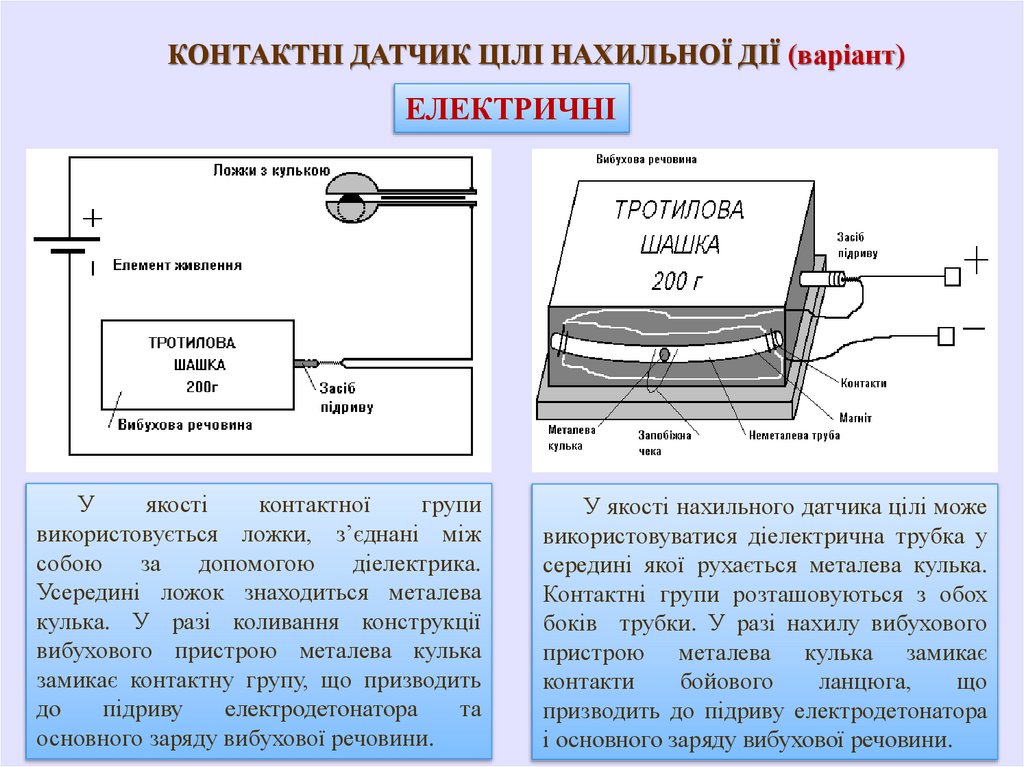

КОНТАКТНІ ДАТЧИК ЦІЛІ НАХИЛЬНОЇ ДІЇ (варіант)
ЕЛЕКТРИЧНІ
У
якості
контактної
групи
використовується ложки, з’єднані між
собою
за
допомогою
діелектрика.
Усередині ложок знаходиться металева
кулька. У разі коливання конструкції
вибухового пристрою металева кулька
замикає контактну групу, що призводить
до
підриву
електродетонатора
та
основного заряду вибухової речовини.
У якості нахильного датчика цілі може
використовуватися діелектрична трубка у
середині якої рухається металева кулька.
Контактні групи розташовуються з обох
боків трубки. У разі нахилу вибухового
пристрою металева кулька замикає
контакти
бойового
ланцюга,
що
призводить до підриву електродетонатора
і основного заряду вибухової речовини.

12.

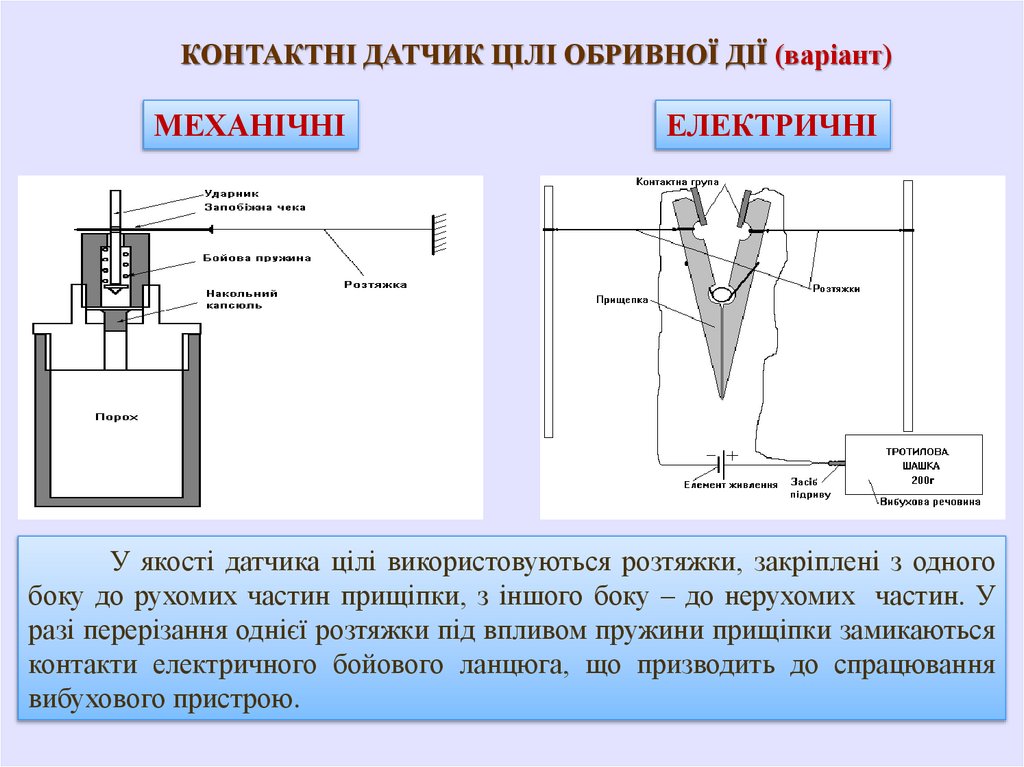

КОНТАКТНІ ДАТЧИК ЦІЛІ ОБРИВНОЇ ДІЇ (варіант)
МЕХАНІЧНІ
ЕЛЕКТРИЧНІ
У якості датчика цілі використовуються розтяжки, закріплені з одного
боку до рухомих частин прищіпки, з іншого боку – до нерухомих частин. У
разі перерізання однієї розтяжки під впливом пружини прищіпки замикаються
контакти електричного бойового ланцюга, що призводить до спрацювання
вибухового пристрою.

13.

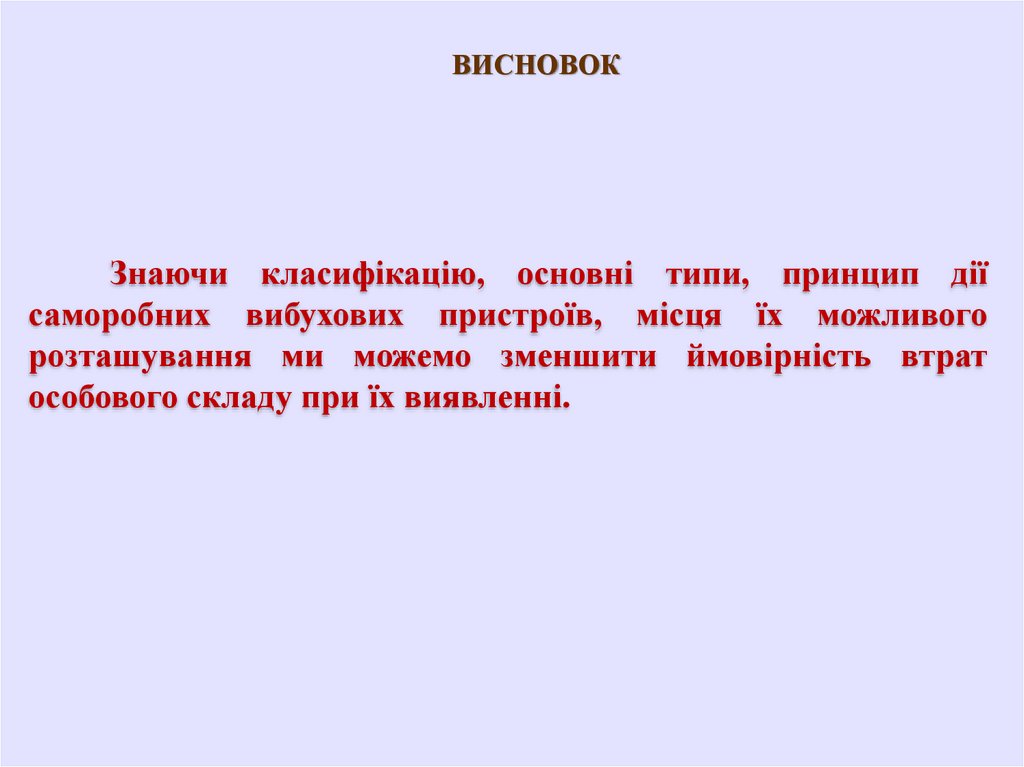

ВИСНОВОК
Знаючи класифікацію, основні типи, принцип дії
саморобних вибухових пристроїв, місця їх можливого
розташування ми можемо зменшити ймовірність втрат
особового складу при їх виявленні.

14.

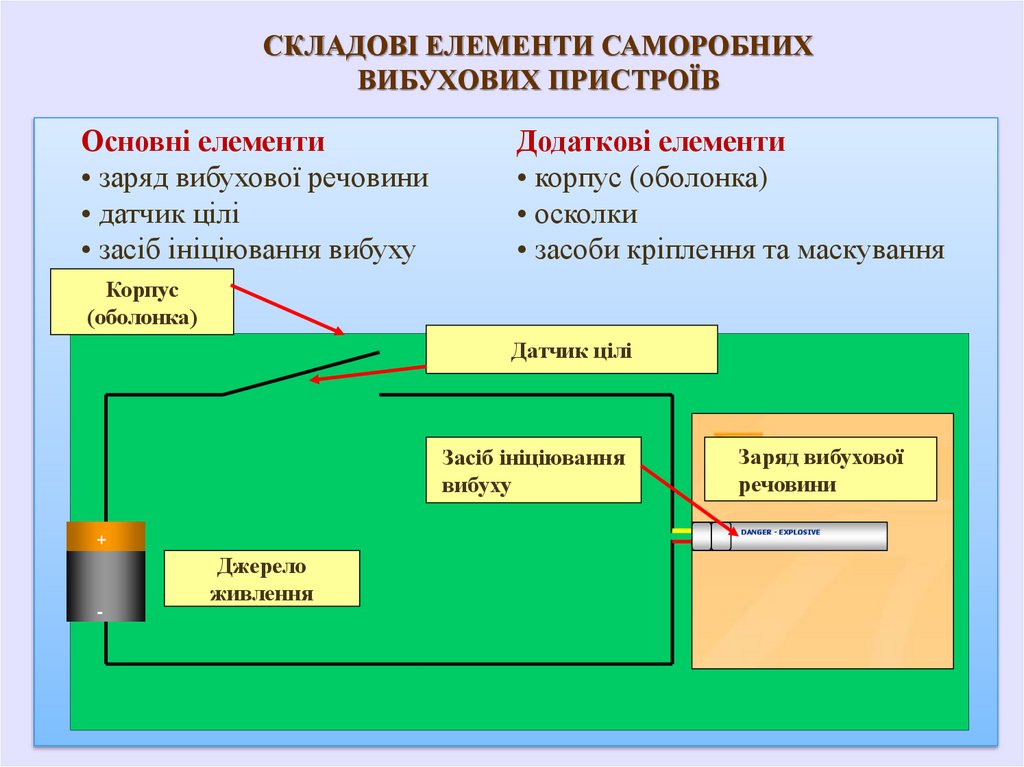

СКЛАДОВІ ЕЛЕМЕНТИ САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇВ
Основні елементи
• заряд вибухової речовини
• датчик цілі
• засіб ініціювання вибуху
Додаткові елементи
• корпус (оболонка)
• осколки
• засоби кріплення та маскування
Корпус
(оболонка)
Датчик цілі
Засіб ініціювання
вибуху
DANGER - EXPLOSIVE
+
-
Заряд вибухової
речовини
Джерело
живлення

15.

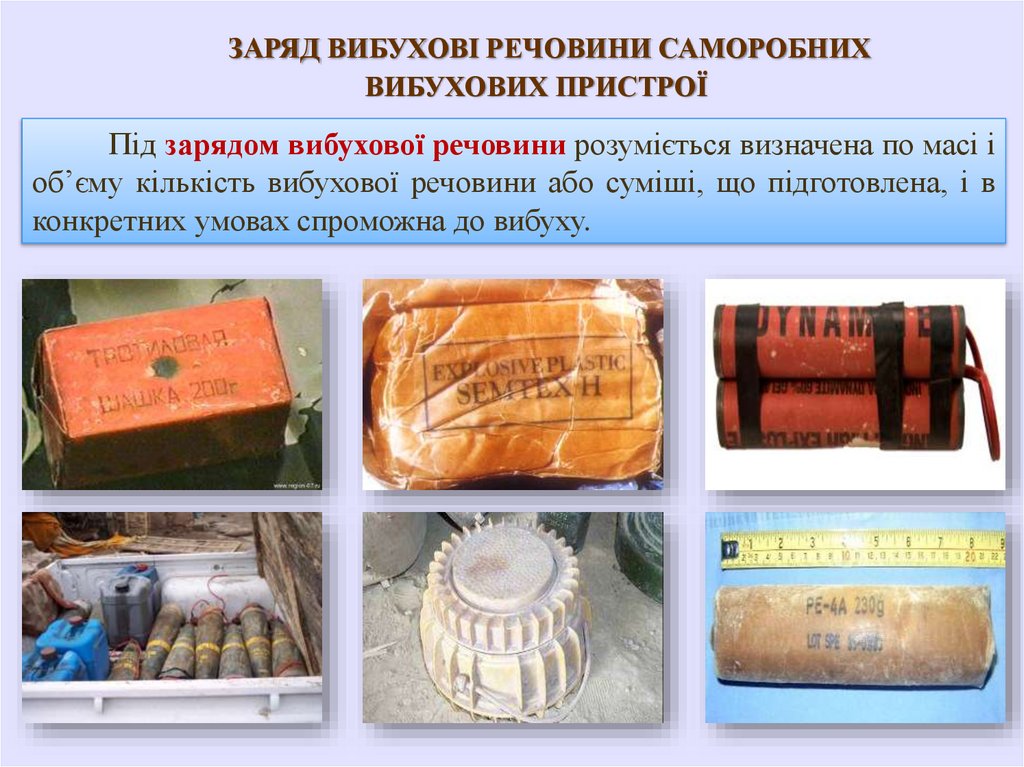

ЗАРЯД ВИБУХОВІ РЕЧОВИНИ САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ
Під зарядом вибухової речовини розуміється визначена по масі і
об’єму кількість вибухової речовини або суміші, що підготовлена, і в
конкретних умовах спроможна до вибуху.

16.

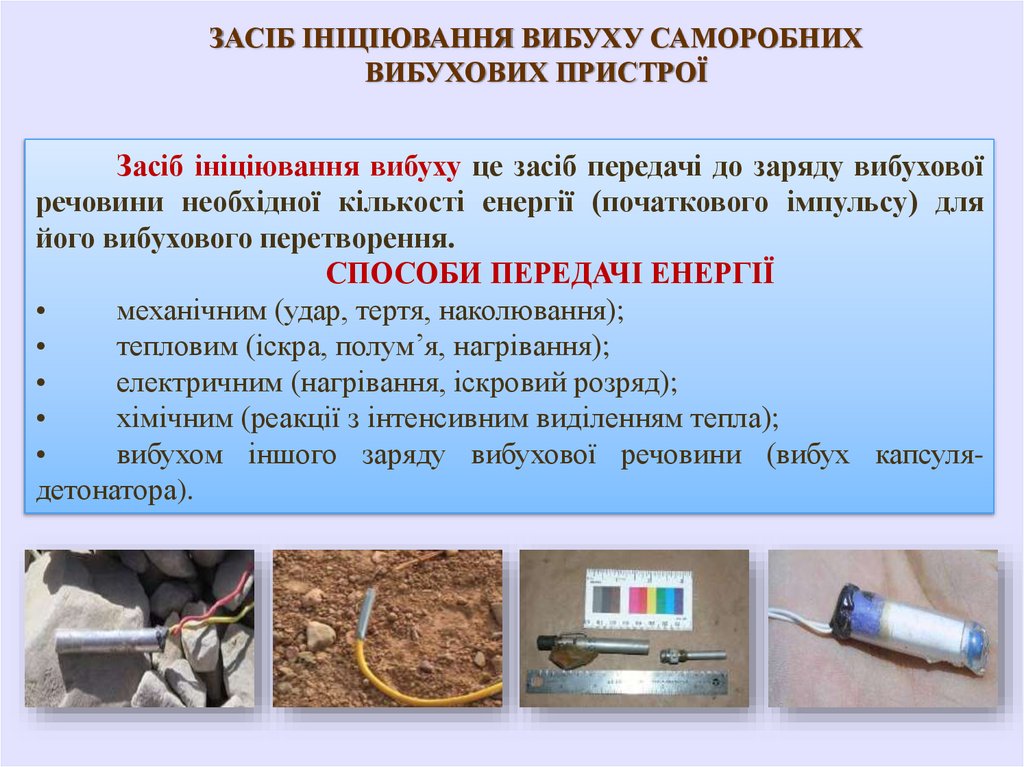

ЗАСІБ ІНІЦІЮВАННЯ ВИБУХУ САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ
Засіб ініціювання вибуху це засіб передачі до заряду вибухової
речовини необхідної кількості енергії (початкового імпульсу) для
його вибухового перетворення.
СПОСОБИ ПЕРЕДАЧІ ЕНЕРГІЇ
механічним (удар, тертя, наколювання);
тепловим (іскра, полум’я, нагрівання);
електричним (нагрівання, іскровий розряд);
хімічним (реакції з інтенсивним виділенням тепла);
вибухом іншого заряду вибухової речовини (вибух капсулядетонатора).

17.

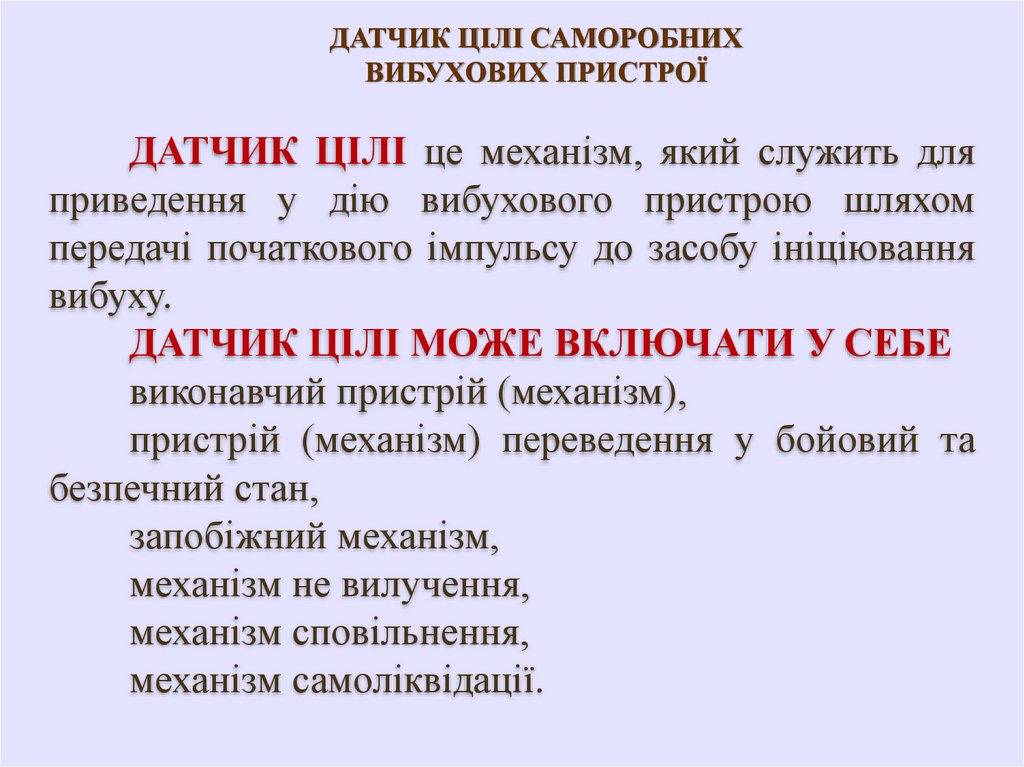

ДАТЧИК ЦІЛІ САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ
ДАТЧИК ЦІЛІ це механізм, який служить для
приведення у дію вибухового пристрою шляхом
передачі початкового імпульсу до засобу ініціювання
вибуху.
ДАТЧИК ЦІЛІ МОЖЕ ВКЛЮЧАТИ У СЕБЕ
виконавчий пристрій (механізм),
пристрій (механізм) переведення у бойовий та
безпечний стан,
запобіжний механізм,
механізм не вилучення,
механізм сповільнення,
механізм самоліквідації.

18.

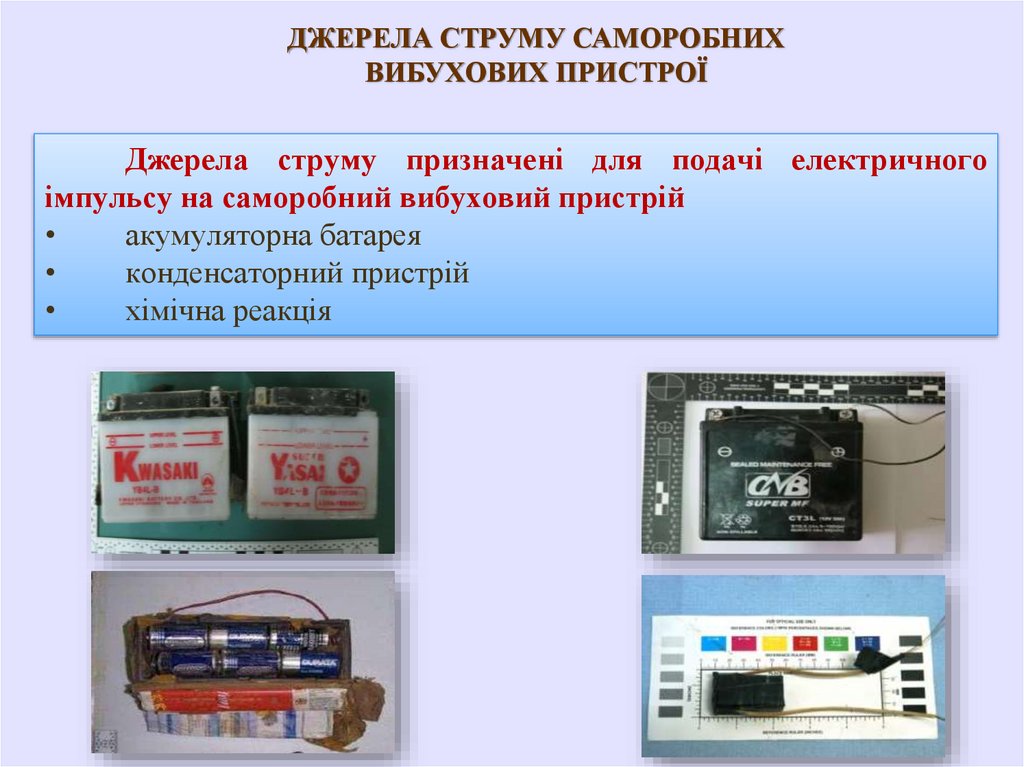

ДЖЕРЕЛА СТРУМУ САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ
Джерела струму призначені для подачі електричного
імпульсу на саморобний вибуховий пристрій
акумуляторна батарея
конденсаторний пристрій
хімічна реакція

19.

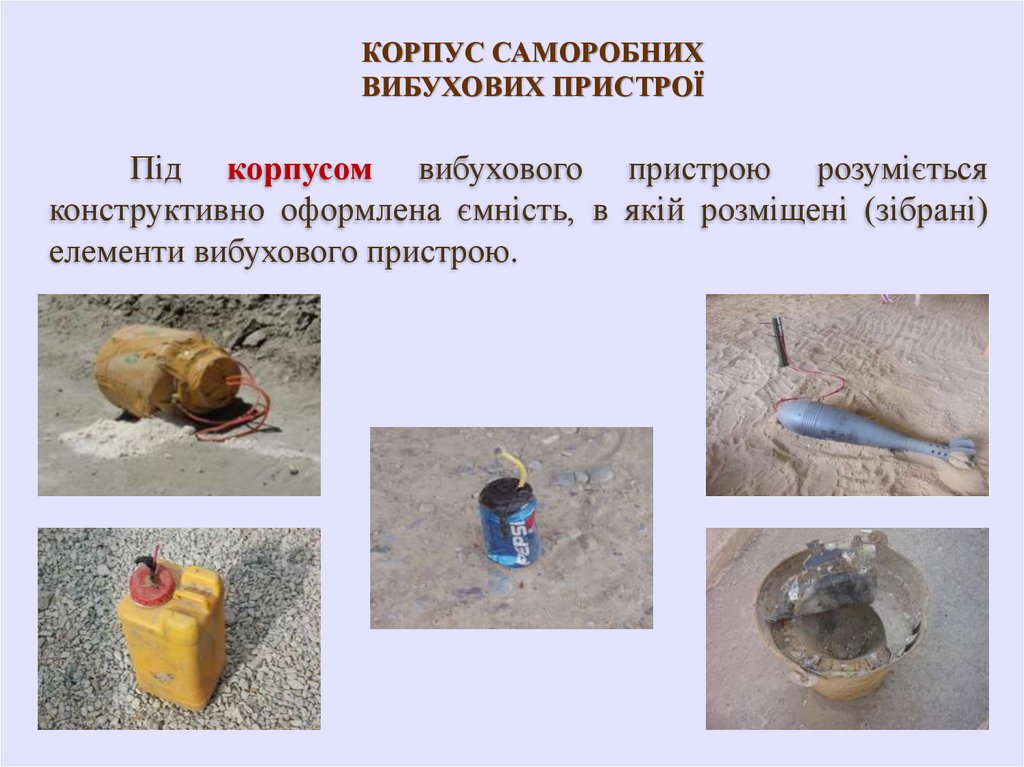

КОРПУС САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ
Під корпусом вибухового пристрою розуміється
конструктивно оформлена ємність, в якій розміщені (зібрані)
елементи вибухового пристрою.

20.

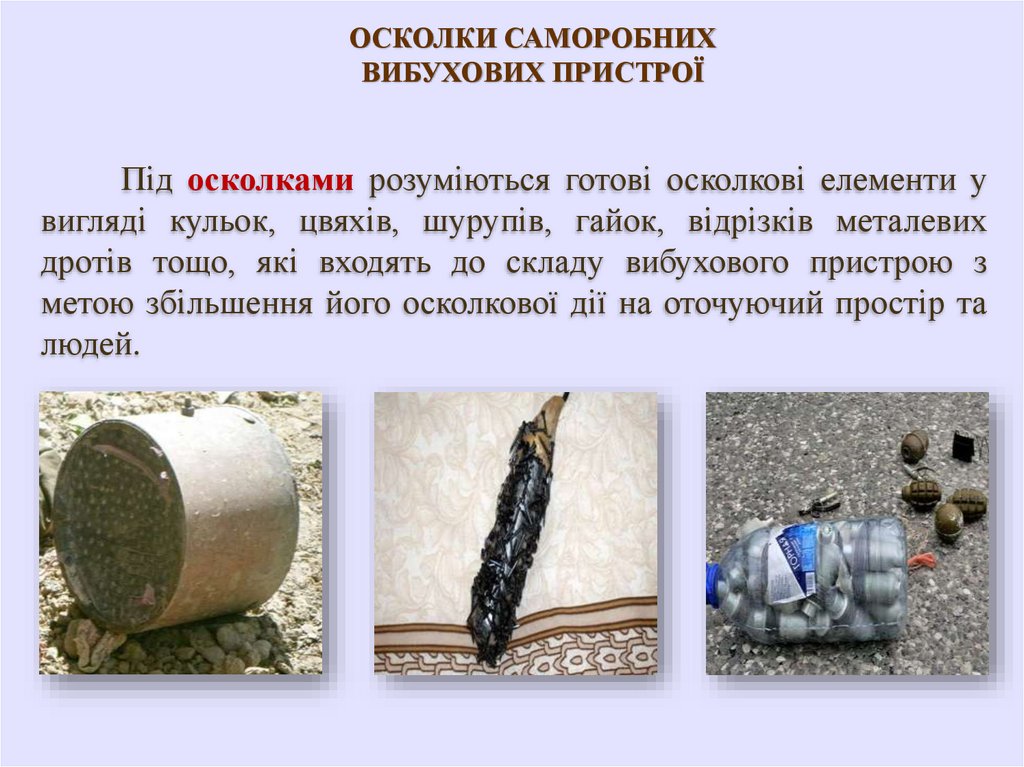

ОСКОЛКИ САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ
Під осколками розуміються готові осколкові елементи у
вигляді кульок, цвяхів, шурупів, гайок, відрізків металевих
дротів тощо, які входять до складу вибухового пристрою з
метою збільшення його осколкової дії на оточуючий простір та
людей.

21.

ОЗНАКИ НАЯВНОСТІ САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ

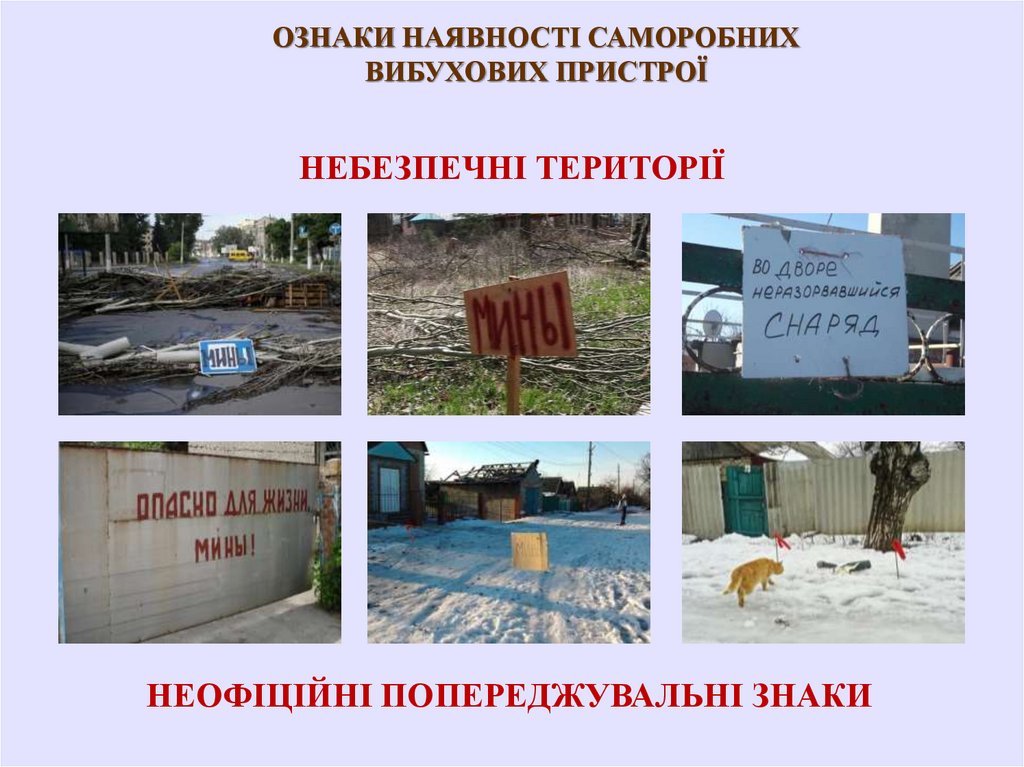

НЕБЕЗПЕЧНІ ТЕРИТОРІЇ
ОФІЦІЙНІ ПОПЕРЕДЖУВАЛЬНІ ЗНАКИ

22.

ОЗНАКИ НАЯВНОСТІ САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ
НЕБЕЗПЕЧНІ ТЕРИТОРІЇ

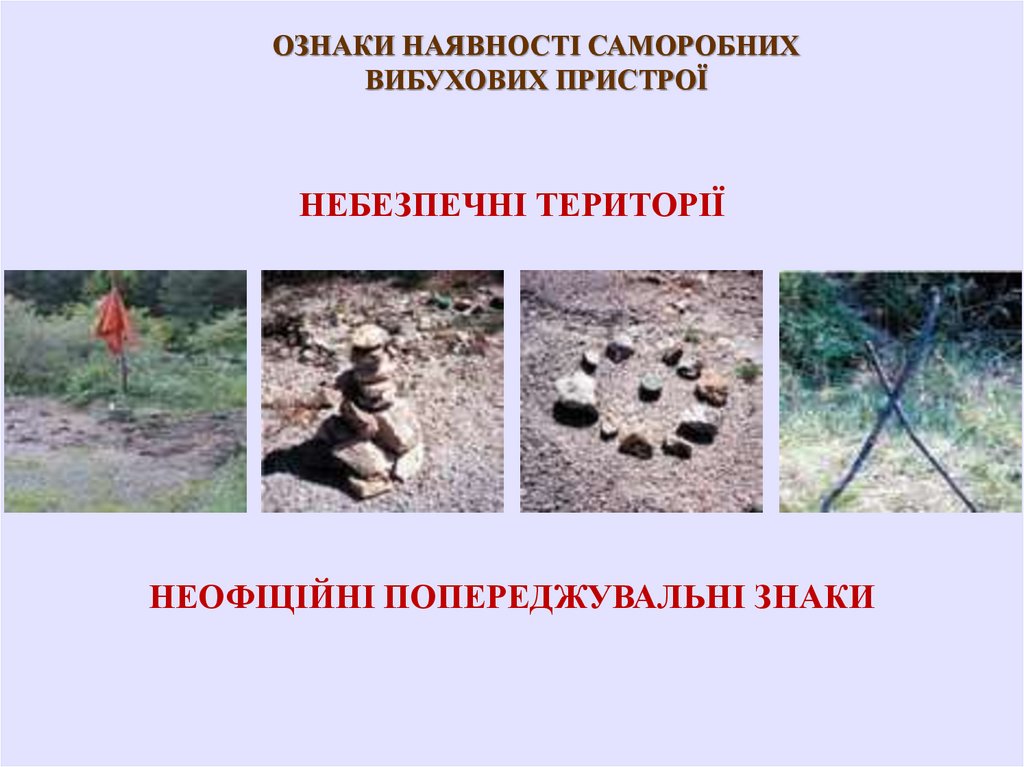

НЕОФІЦІЙНІ ПОПЕРЕДЖУВАЛЬНІ ЗНАКИ

23.

ОЗНАКИ НАЯВНОСТІ САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ
НЕБЕЗПЕЧНІ ТЕРИТОРІЇ
НЕОФІЦІЙНІ ПОПЕРЕДЖУВАЛЬНІ ЗНАКИ

24.

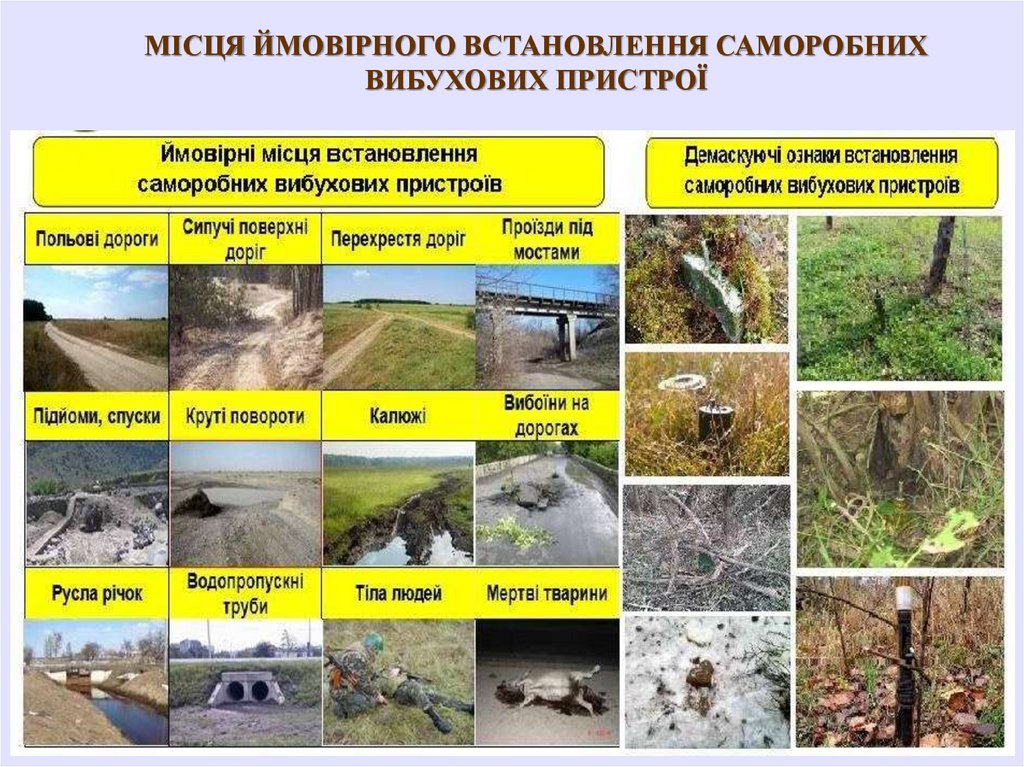

МІСЦЯ ЙМОВІРНОГО ВСТАНОВЛЕННЯ САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ

25.

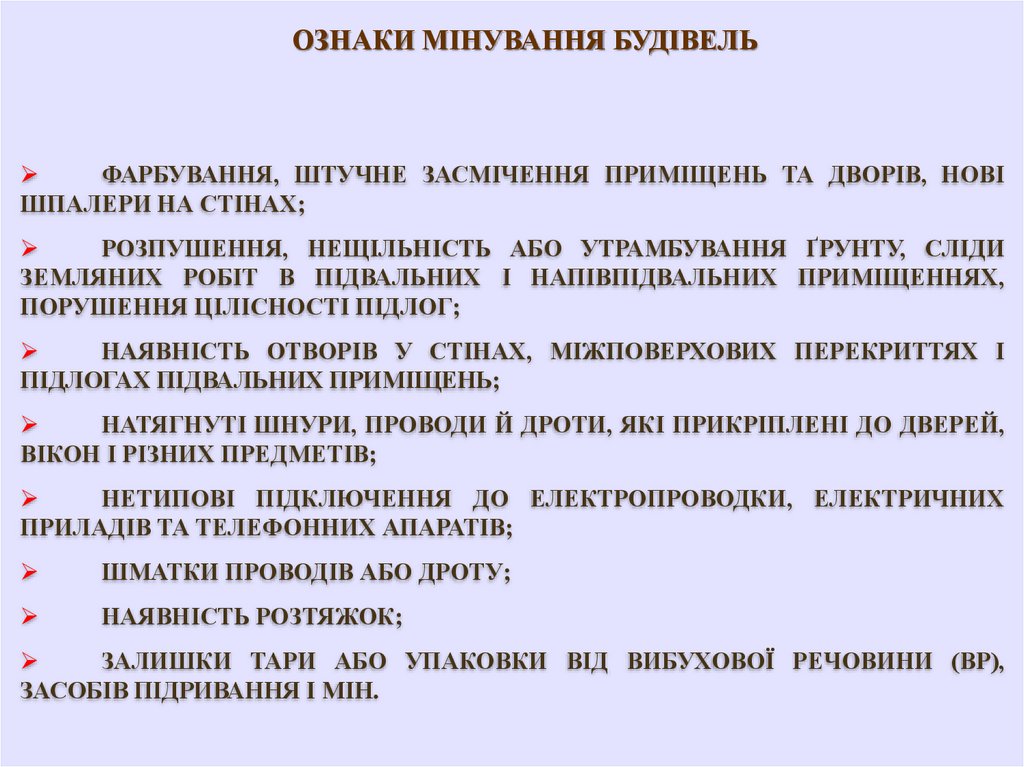

ОЗНАКИ МІНУВАННЯ БУДІВЕЛЬ
ФАРБУВАННЯ, ШТУЧНЕ ЗАСМІЧЕННЯ ПРИМІЩЕНЬ ТА ДВОРІВ, НОВІ
ШПАЛЕРИ НА СТІНАХ;
РОЗПУШЕННЯ, НЕЩІЛЬНІСТЬ АБО УТРАМБУВАННЯ ҐРУНТУ, СЛІДИ
ЗЕМЛЯНИХ РОБІТ В ПІДВАЛЬНИХ І НАПІВПІДВАЛЬНИХ ПРИМІЩЕННЯХ,
ПОРУШЕННЯ ЦІЛІСНОСТІ ПІДЛОГ;
НАЯВНІСТЬ ОТВОРІВ У СТІНАХ, МІЖПОВЕРХОВИХ ПЕРЕКРИТТЯХ І
ПІДЛОГАХ ПІДВАЛЬНИХ ПРИМІЩЕНЬ;
НАТЯГНУТІ ШНУРИ, ПРОВОДИ Й ДРОТИ, ЯКІ ПРИКРІПЛЕНІ ДО ДВЕРЕЙ,
ВІКОН І РІЗНИХ ПРЕДМЕТІВ;
НЕТИПОВІ ПІДКЛЮЧЕННЯ ДО ЕЛЕКТРОПРОВОДКИ, ЕЛЕКТРИЧНИХ
ПРИЛАДІВ ТА ТЕЛЕФОННИХ АПАРАТІВ;
ШМАТКИ ПРОВОДІВ АБО ДРОТУ;
НАЯВНІСТЬ РОЗТЯЖОК;
ЗАЛИШКИ ТАРИ АБО УПАКОВКИ ВІД ВИБУХОВОЇ РЕЧОВИНИ (ВР),
ЗАСОБІВ ПІДРИВАННЯ І МІН.

26.

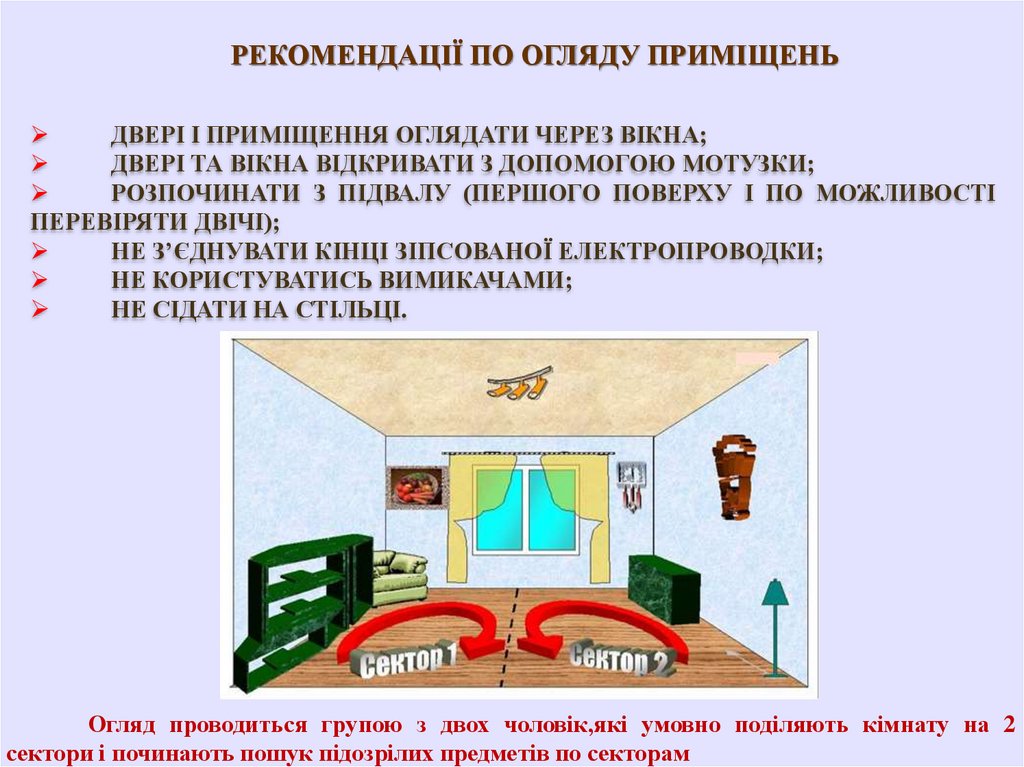

РЕКОМЕНДАЦІЇ ПО ОГЛЯДУ ПРИМІЩЕНЬ
ДВЕРІ І ПРИМІЩЕННЯ ОГЛЯДАТИ ЧЕРЕЗ ВІКНА;
ДВЕРІ ТА ВІКНА ВІДКРИВАТИ З ДОПОМОГОЮ МОТУЗКИ;
РОЗПОЧИНАТИ З ПІДВАЛУ (ПЕРШОГО ПОВЕРХУ І ПО МОЖЛИВОСТІ
ПЕРЕВІРЯТИ ДВІЧІ);
НЕ З’ЄДНУВАТИ КІНЦІ ЗІПСОВАНОЇ ЕЛЕКТРОПРОВОДКИ;
НЕ КОРИСТУВАТИСЬ ВИМИКАЧАМИ;
НЕ СІДАТИ НА СТІЛЬЦІ.
Огляд проводиться групою з двох чоловік,які умовно поділяють кімнату на 2
сектори і починають пошук підозрілих предметів по секторам

27.

РЕКОМЕНДАЦІЇ ПО ОГЛЯДУ ПРИМІЩЕНЬ

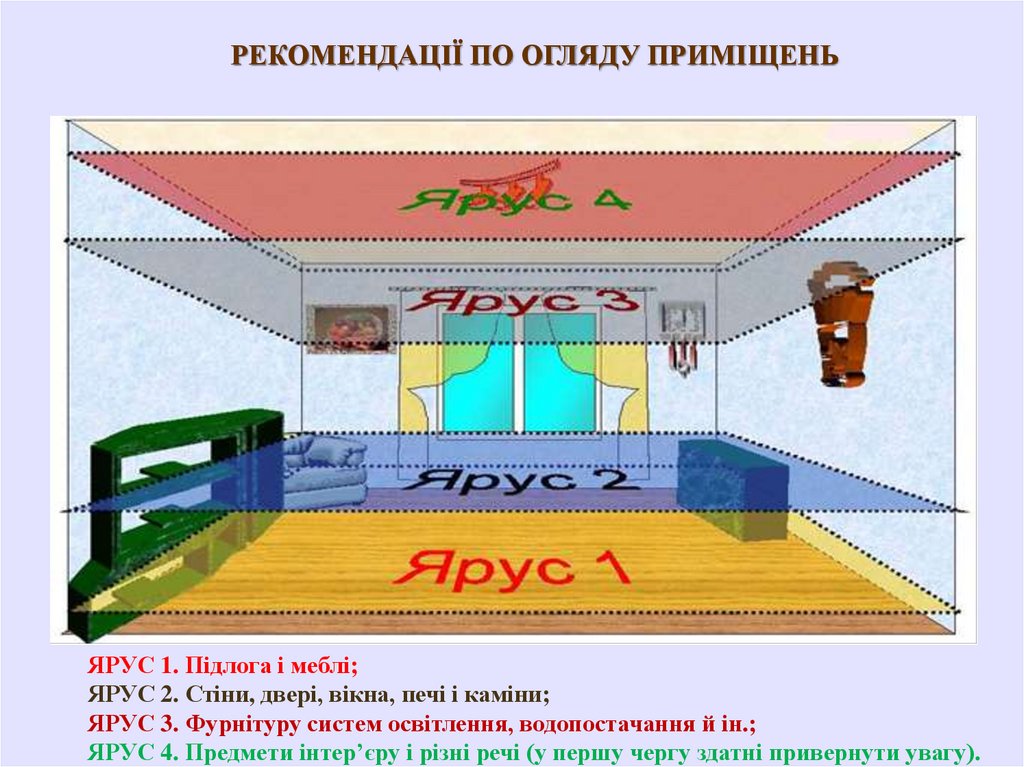

ЯРУС 1. Підлога і меблі;
ЯРУС 2. Стіни, двері, вікна, печі і каміни;
ЯРУС 3. Фурнітуру систем освітлення, водопостачання й ін.;
ЯРУС 4. Предмети інтер’єру і різні речі (у першу чергу здатні привернути увагу).

28.

РОЗМІЩЕННЯ САМОРОБНИХ ВИБУХОВИХ ПРИСТРОЇ
У СІЛЬСЬКОМУ ДВОРІ (варіант)
Міни
натяжної дії
нажимної дії
спрацювання у разі зміщення
спрацювання у разі початку
обертання колеса
спрацювання у разі
послаблення натяжки

29.

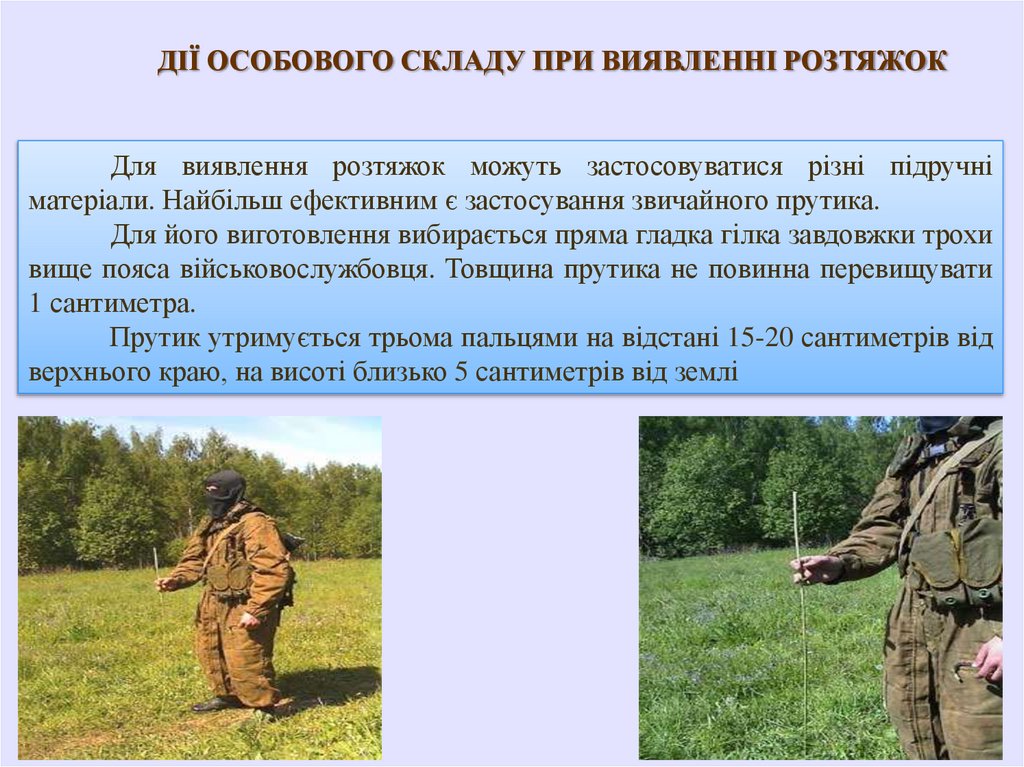

ДІЇ ОСОБОВОГО СКЛАДУ ПРИ ВИЯВЛЕННІ РОЗТЯЖОК
Для виявлення розтяжок можуть застосовуватися різні підручні
матеріали. Найбільш ефективним є застосування звичайного прутика.
Для його виготовлення вибирається пряма гладка гілка завдовжки трохи
вище пояса військовослужбовця. Товщина прутика не повинна перевищувати
1 сантиметра.
Прутик утримується трьома пальцями на відстані 15-20 сантиметрів від
верхнього краю, на висоті близько 5 сантиметрів від землі

30.

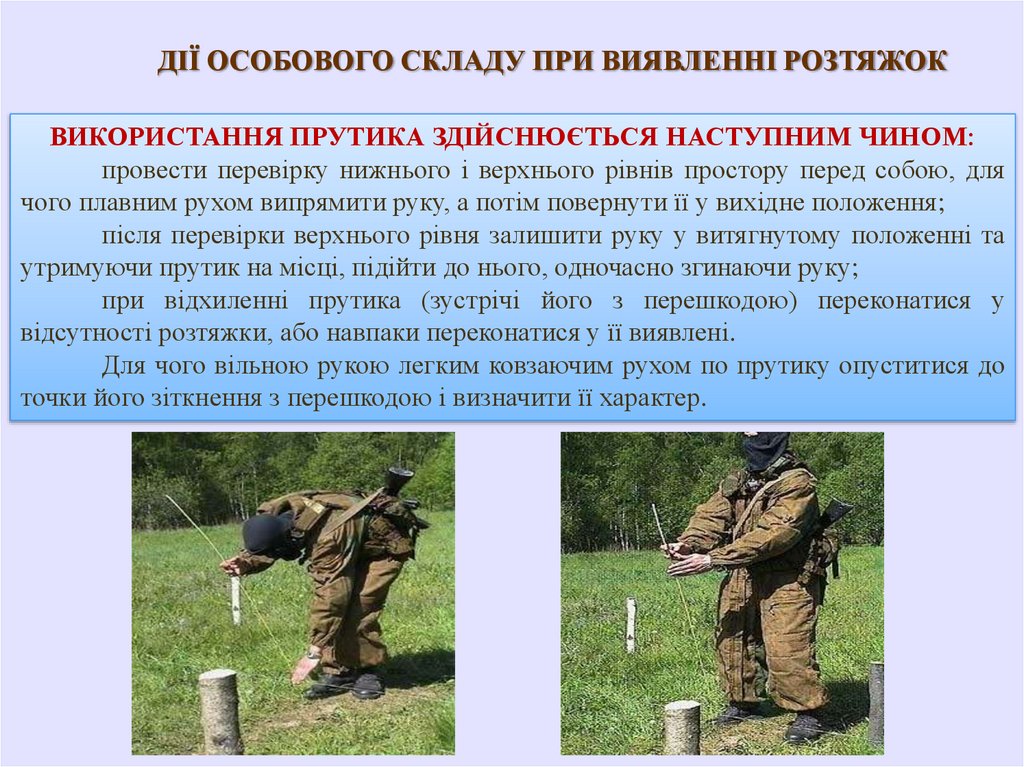

ДІЇ ОСОБОВОГО СКЛАДУ ПРИ ВИЯВЛЕННІ РОЗТЯЖОК
ВИКОРИСТАННЯ ПРУТИКА ЗДІЙСНЮЄТЬСЯ НАСТУПНИМ ЧИНОМ:
провести перевірку нижнього і верхнього рівнів простору перед собою, для
чого плавним рухом випрямити руку, а потім повернути її у вихідне положення;
після перевірки верхнього рівня залишити руку у витягнутому положенні та
утримуючи прутик на місці, підійти до нього, одночасно згинаючи руку;
при відхиленні прутика (зустрічі його з перешкодою) переконатися у
відсутності розтяжки, або навпаки переконатися у її виявлені.
Для чого вільною рукою легким ковзаючим рухом по прутику опуститися до
точки його зіткнення з перешкодою і визначити її характер.

31.

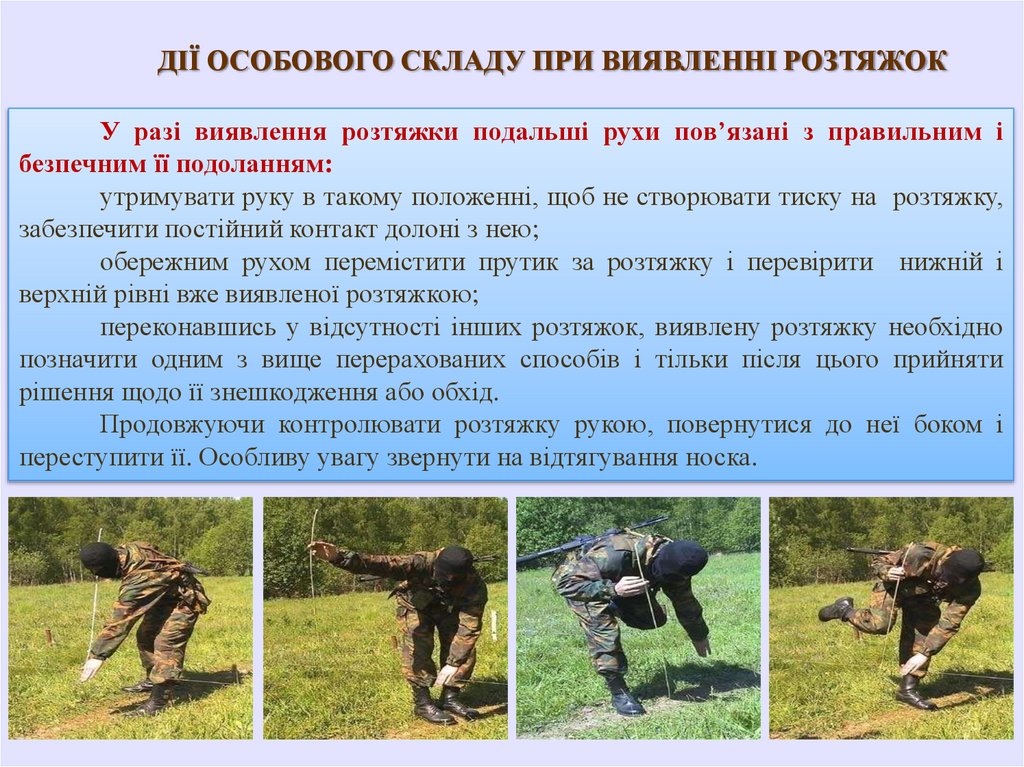

ДІЇ ОСОБОВОГО СКЛАДУ ПРИ ВИЯВЛЕННІ РОЗТЯЖОК
У разі виявлення розтяжки подальші рухи пов’язані з правильним і
безпечним її подоланням:
утримувати руку в такому положенні, щоб не створювати тиску на розтяжку,
забезпечити постійний контакт долоні з нею;
обережним рухом перемістити прутик за розтяжку і перевірити нижній і
верхній рівні вже виявленої розтяжкою;
переконавшись у відсутності інших розтяжок, виявлену розтяжку необхідно
позначити одним з вище перерахованих способів і тільки після цього прийняти
рішення щодо її знешкодження або обхід.
Продовжуючи контролювати розтяжку рукою, повернутися до неї боком і
переступити її. Особливу увагу звернути на відтягування носка.

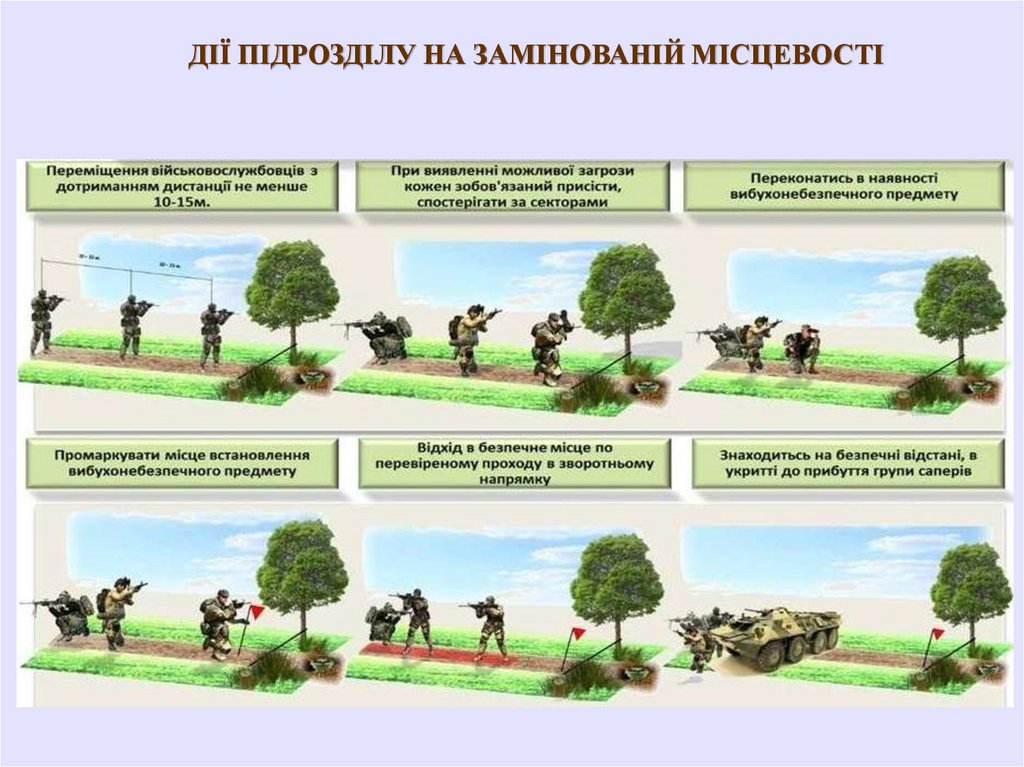

32.

ДІЇ ВІЙСЬКОВОСЛУЖБОВЦІВ НА
ЗАМІНОВАНІЙ МІСЦЕВОСТІ

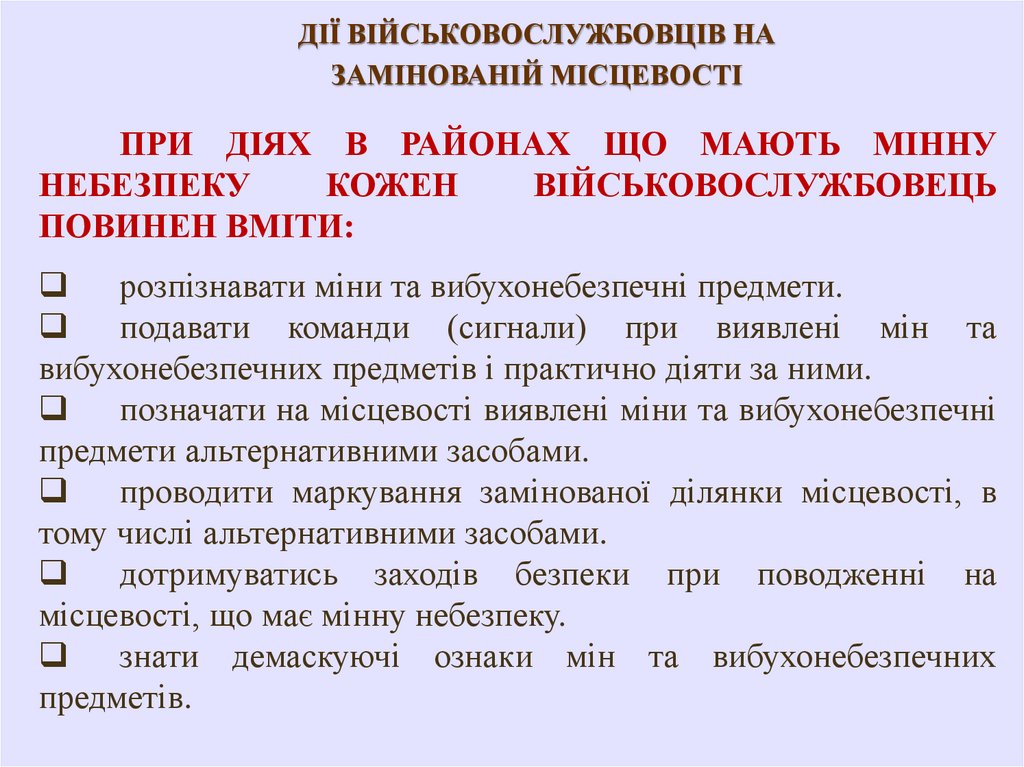

ПРИ ДІЯХ В РАЙОНАХ ЩО МАЮТЬ МІННУ
НЕБЕЗПЕКУ
КОЖЕН
ВІЙСЬКОВОСЛУЖБОВЕЦЬ
ПОВИНЕН ВМІТИ:
розпізнавати міни та вибухонебезпечні предмети.
подавати команди (сигнали) при виявлені мін та
вибухонебезпечних предметів і практично діяти за ними.
позначати на місцевості виявлені міни та вибухонебезпечні
предмети альтернативними засобами.
проводити маркування замінованої ділянки місцевості, в
тому числі альтернативними засобами.
дотримуватись заходів безпеки при поводженні на
місцевості, що має мінну небезпеку.
знати демаскуючі ознаки мін та вибухонебезпечних
предметів.

33.

ДІЇ ПІДРОЗДІЛУ НА ЗАМІНОВАНІЙ МІСЦЕВОСТІ

34.

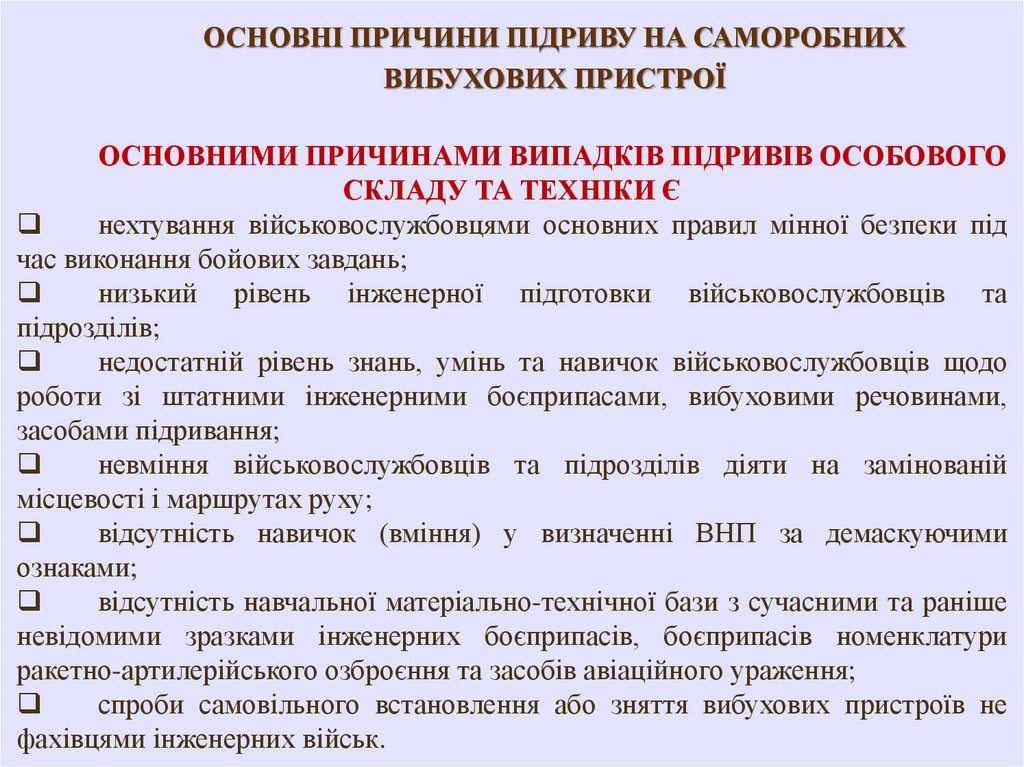

ОСНОВНІ ПРИЧИНИ ПІДРИВУ НА САМОРОБНИХ
ВИБУХОВИХ ПРИСТРОЇ
ОСНОВНИМИ ПРИЧИНАМИ ВИПАДКІВ ПІДРИВІВ ОСОБОВОГО
СКЛАДУ ТА ТЕХНІКИ Є
нехтування військовослужбовцями основних правил мінної безпеки під
час виконання бойових завдань;
низький рівень інженерної підготовки військовослужбовців та
підрозділів;
недостатній рівень знань, умінь та навичок військовослужбовців щодо
роботи зі штатними інженерними боєприпасами, вибуховими речовинами,
засобами підривання;
невміння військовослужбовців та підрозділів діяти на замінованій
місцевості і маршрутах руху;
відсутність навичок (вміння) у визначенні ВНП за демаскуючими
ознаками;
відсутність навчальної матеріально-технічної бази з сучасними та раніше
невідомими зразками інженерних боєприпасів, боєприпасів номенклатури
ракетно-артилерійського озброєння та засобів авіаційного ураження;
спроби самовільного встановлення або зняття вибухових пристроїв не
фахівцями інженерних військ.

35.

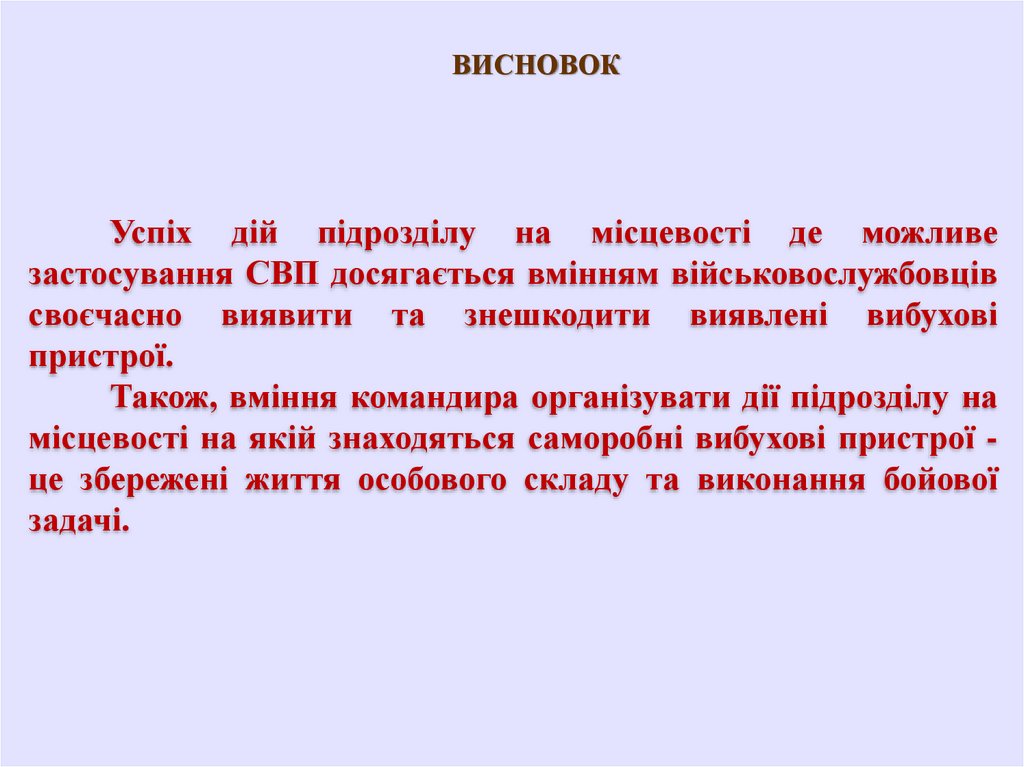

ВИСНОВОК
Успіх дій підрозділу на місцевості де можливе
застосування СВП досягається вмінням військовослужбовців
своєчасно виявити та знешкодити виявлені вибухові
пристрої.
Також, вміння командира організувати дії підрозділу на
місцевості на якій знаходяться саморобні вибухові пристрої це збережені життя особового складу та виконання бойової
задачі.

36.

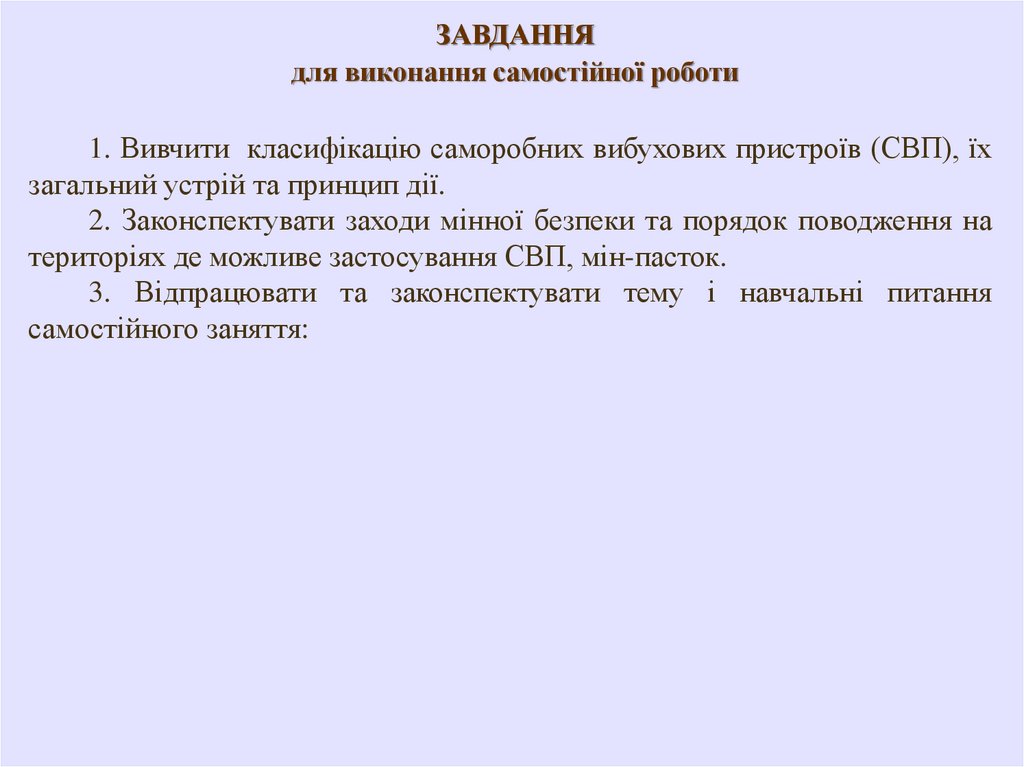

ЗАВДАННЯ
для виконання самостійної роботи
1. Вивчити класифікацію саморобних вибухових пристроїв (СВП), їх
загальний устрій та принцип дії.
2. Законспектувати заходи мінної безпеки та порядок поводження на
територіях де можливе застосування СВП, мін-пасток.
3. Відпрацювати та законспектувати тему і навчальні питання
самостійного заняття:
