Литейное производство
Фундаментальный передел в машиностроении
Выполнили: К2 – Литейщики, Ужегов Владислав, П-152, Холод
Дмитрий, П-140, Никулин Матвей, П-152, Голубев Максим, П-136,
Кочетов Роман, П-141, Низаметдинова Диана, П-136, Бисик
Максим, П-193, Берсенев Максим, П-152, Кулешов Антон, П-137,
Игнатов Илья, П-193.
Проверил: Заславская Ольга Михайловна.

2.

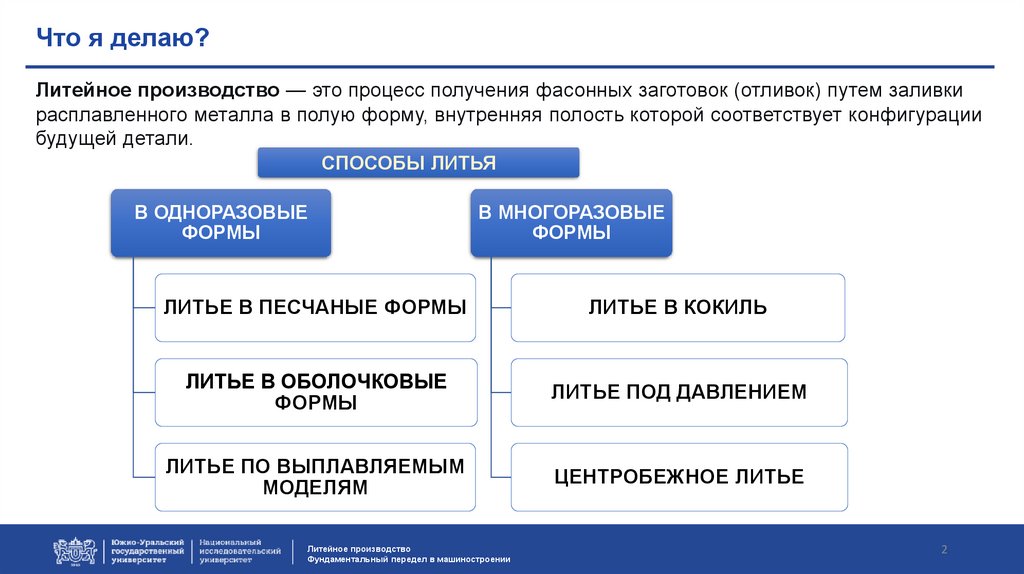

Что я делаю?
Литейное производство — это процесс получения фасонных заготовок (отливок) путем заливки
расплавленного металла в полую форму, внутренняя полость которой соответствует конфигурации
будущей детали.
СПОСОБЫ ЛИТЬЯ
В ОДНОРАЗОВЫЕ
ФОРМЫ
В МНОГОРАЗОВЫЕ
ФОРМЫ
ЛИТЬЕ В ПЕСЧАНЫЕ ФОРМЫ
ЛИТЬЕ В КОКИЛЬ
ЛИТЬЕ В ОБОЛОЧКОВЫЕ
ФОРМЫ
ЛИТЬЕ ПОД ДАВЛЕНИЕМ
ЛИТЬЕ ПО ВЫПЛАВЛЯЕМЫМ
МОДЕЛЯМ
ЦЕНТРОБЕЖНОЕ ЛИТЬЕ
Литейное производство
Фундаментальный передел в машиностроении
2

3.

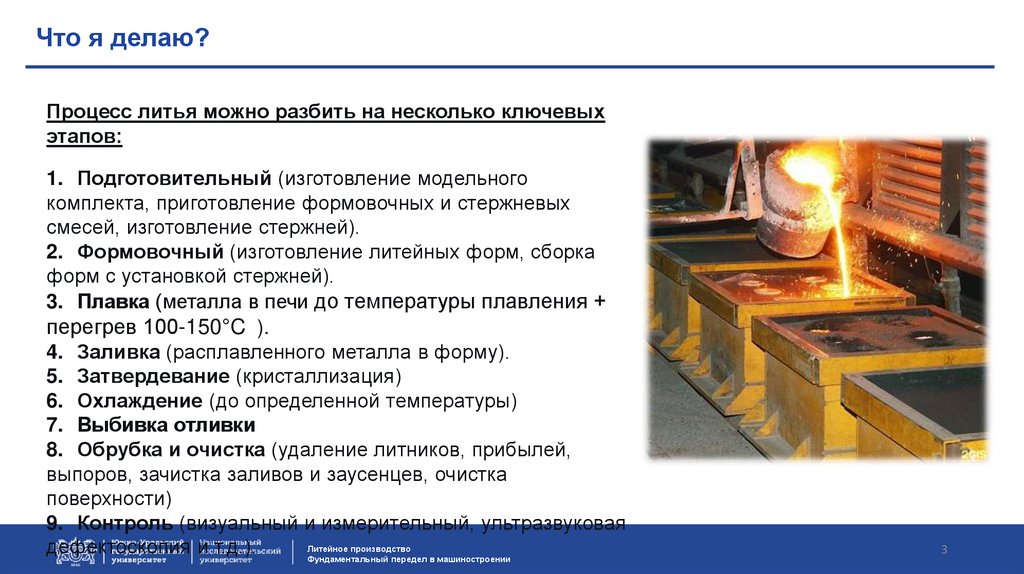

Что я делаю?
Процесс литья можно разбить на несколько ключевых
этапов:
1. Подготовительный (изготовление модельного
комплекта, приготовление формовочных и стержневых
смесей, изготовление стержней).
2. Формовочный (изготовление литейных форм, сборка
форм с установкой стержней).
3. Плавка (металла в печи до температуры плавления +
перегрев 100-150°C ).
4. Заливка (расплавленного металла в форму).
5. Затвердевание (кристаллизация)
6. Охлаждение (до определенной температуры)
7. Выбивка отливки
8. Обрубка и очистка (удаление литников, прибылей,
выпоров, зачистка заливов и заусенцев, очистка
поверхности)
9. Контроль (визуальный и измерительный, ультразвуковая
Литейное производство
дефектоскопия и т.д.).
Фундаментальный передел в машиностроении
3

4.

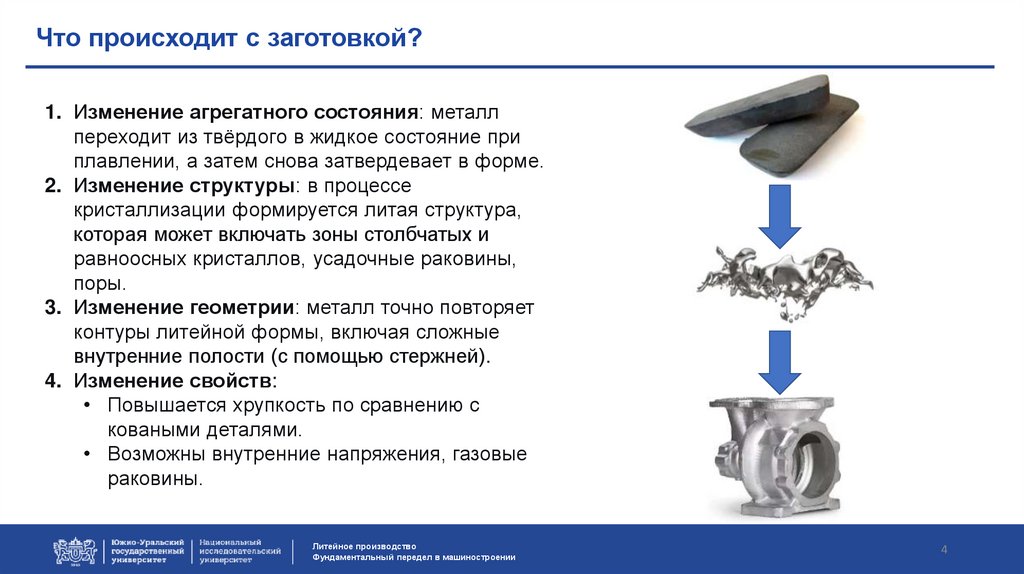

Что происходит с заготовкой?
1. Изменение агрегатного состояния: металл
переходит из твёрдого в жидкое состояние при
плавлении, а затем снова затвердевает в форме.
2. Изменение структуры: в процессе
кристаллизации формируется литая структура,
которая может включать зоны столбчатых и
равноосных кристаллов, усадочные раковины,
поры.
3. Изменение геометрии: металл точно повторяет
контуры литейной формы, включая сложные
внутренние полости (с помощью стержней).
4. Изменение свойств:
• Повышается хрупкость по сравнению с
коваными деталями.
• Возможны внутренние напряжения, газовые
раковины.
Литейное производство
Фундаментальный передел в машиностроении
4

5.

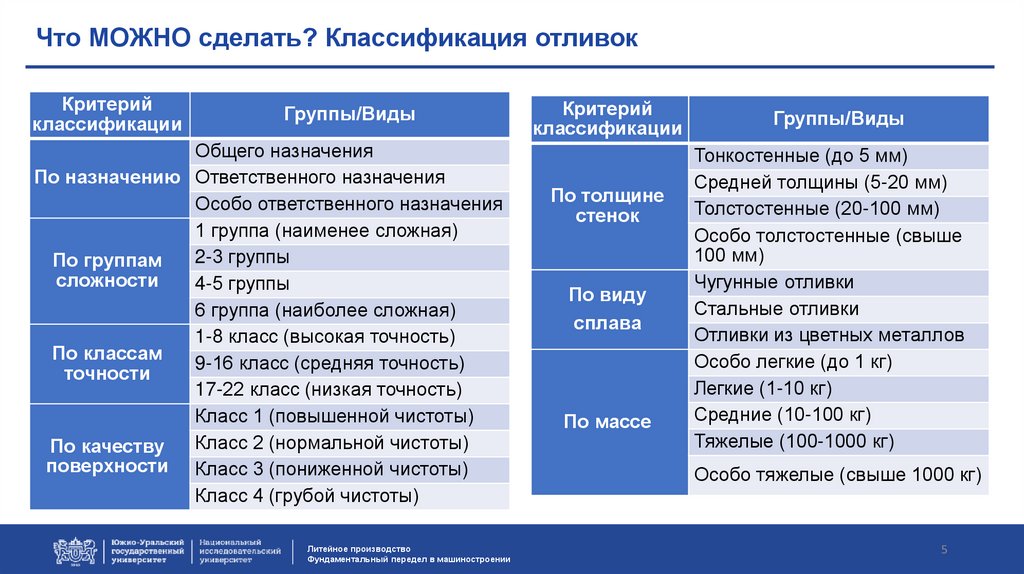

Что МОЖНО сделать? Классификация отливок
Критерий
классификации
Группы/Виды
Общего назначения
По назначению Ответственного назначения
Особо ответственного назначения
1 группа (наименее сложная)
2-3 группы
По группам
сложности
4-5 группы
6 группа (наиболее сложная)
1-8 класс (высокая точность)
По классам
9-16 класс (средняя точность)
точности
17-22 класс (низкая точность)
Класс 1 (повышенной чистоты)
Класс 2 (нормальной чистоты)
По качеству
поверхности Класс 3 (пониженной чистоты)
Класс 4 (грубой чистоты)
Литейное производство
Фундаментальный передел в машиностроении
Критерий
классификации
По толщине
стенок
По виду
сплава
По массе
Группы/Виды
Тонкостенные (до 5 мм)
Средней толщины (5-20 мм)
Толстостенные (20-100 мм)
Особо толстостенные (свыше
100 мм)
Чугунные отливки
Стальные отливки
Отливки из цветных металлов
Особо легкие (до 1 кг)
Легкие (1-10 кг)
Средние (10-100 кг)
Тяжелые (100-1000 кг)
Особо тяжелые (свыше 1000 кг)
5

6.

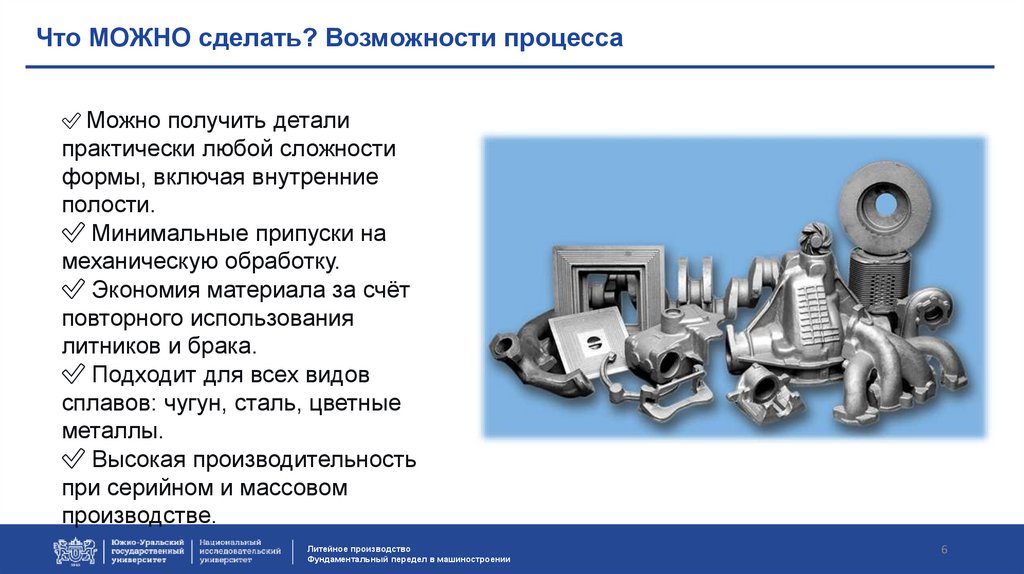

Что МОЖНО сделать? Возможности процесса
✅ Можно получить детали
практически любой сложности
формы, включая внутренние
полости.
✅ Минимальные припуски на
механическую обработку.
✅ Экономия материала за счёт
повторного использования
литников и брака.
✅ Подходит для всех видов
сплавов: чугун, сталь, цветные
металлы.
✅ Высокая производительность
при серийном и массовом
производстве.
Литейное производство
Фундаментальный передел в машиностроении
6

7.

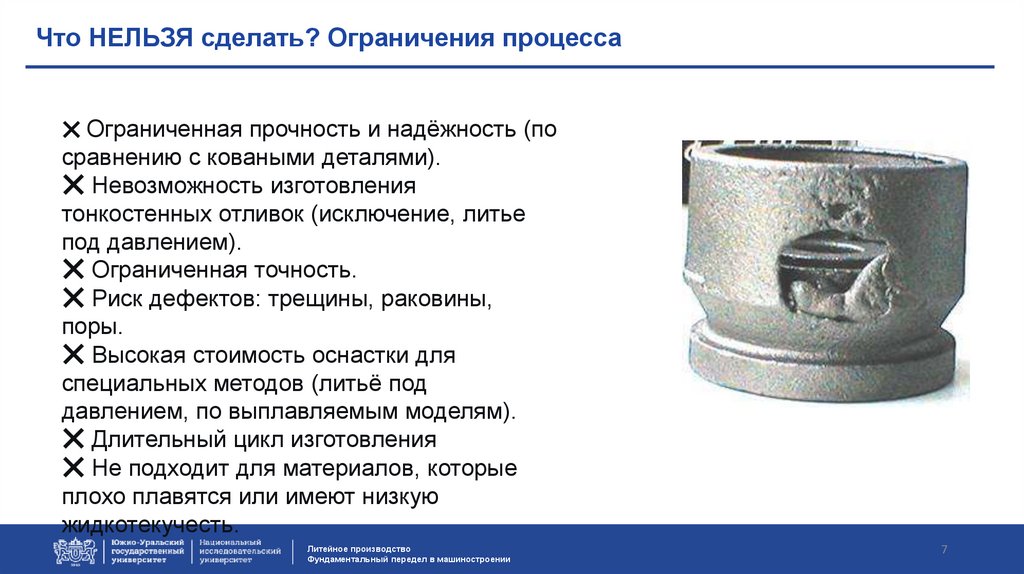

Что НЕЛЬЗЯ сделать? Ограничения процесса
❌ Ограниченная прочность и надёжность (по
сравнению с коваными деталями).
❌ Невозможность изготовления
тонкостенных отливок (исключение, литье
под давлением).
❌ Ограниченная точность.
❌ Риск дефектов: трещины, раковины,
поры.
❌ Высокая стоимость оснастки для
специальных методов (литьё под
давлением, по выплавляемым моделям).
❌ Длительный цикл изготовления
❌ Не подходит для материалов, которые
плохо плавятся или имеют низкую
жидкотекучесть.
Литейное производство
Фундаментальный передел в машиностроении
7

8.

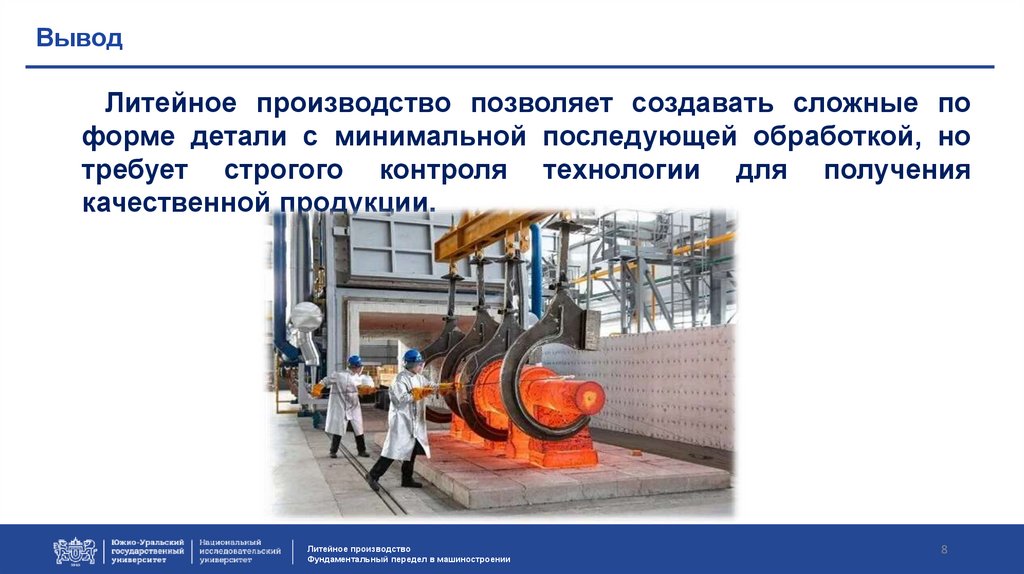

Вывод
Литейное производство позволяет создавать сложные по
форме детали с минимальной последующей обработкой, но
требует строгого контроля технологии для получения
качественной продукции.
Литейное производство
Фундаментальный передел в машиностроении
8

9.

Спасибо за внимание!
Литейное производство превращаем идеи в металл
