Двоичные счетчики на Т-триггерах Двоичный суммирующий счетчик

1.

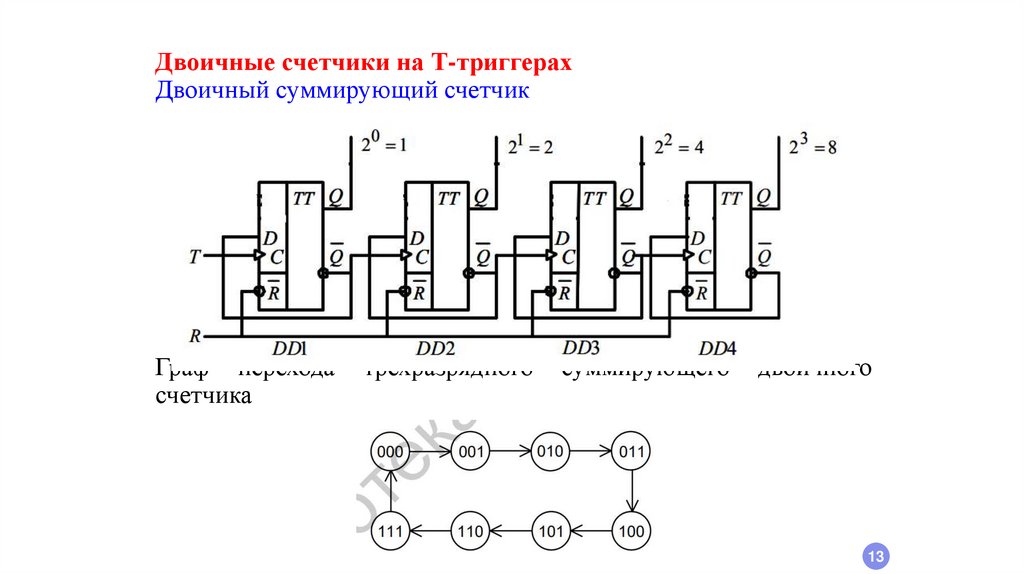

Двоичные счетчики на Т-триггерах
Двоичный суммирующий счетчик
Граф перехода
счетчика
трехразрядного
суммирующего
двоичного
13

2.

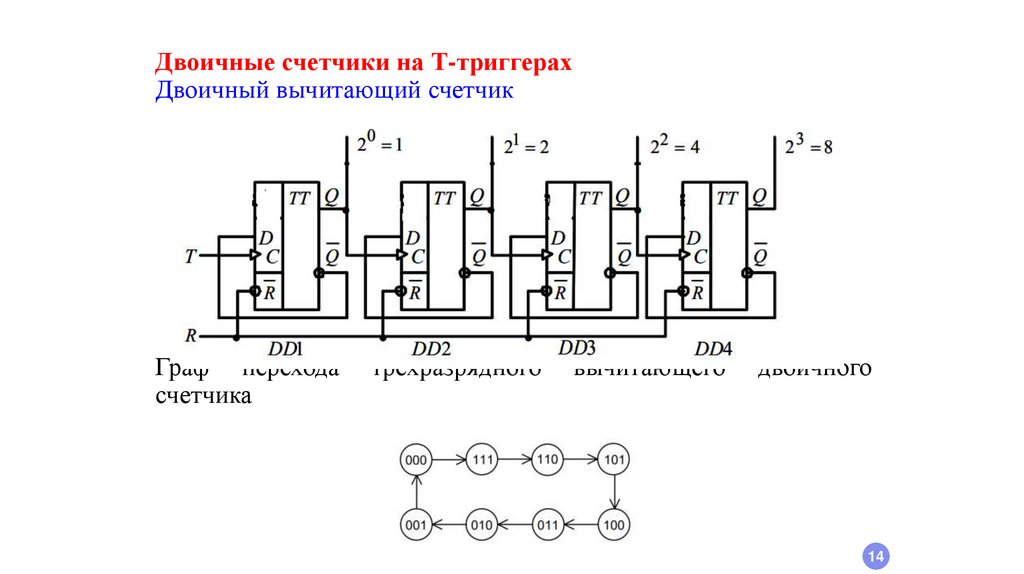

Двоичные счетчики на Т-триггерах
Двоичный вычитающий счетчик
Граф перехода
счетчика
трехразрядного
вычитающего
двоичного
14

3.

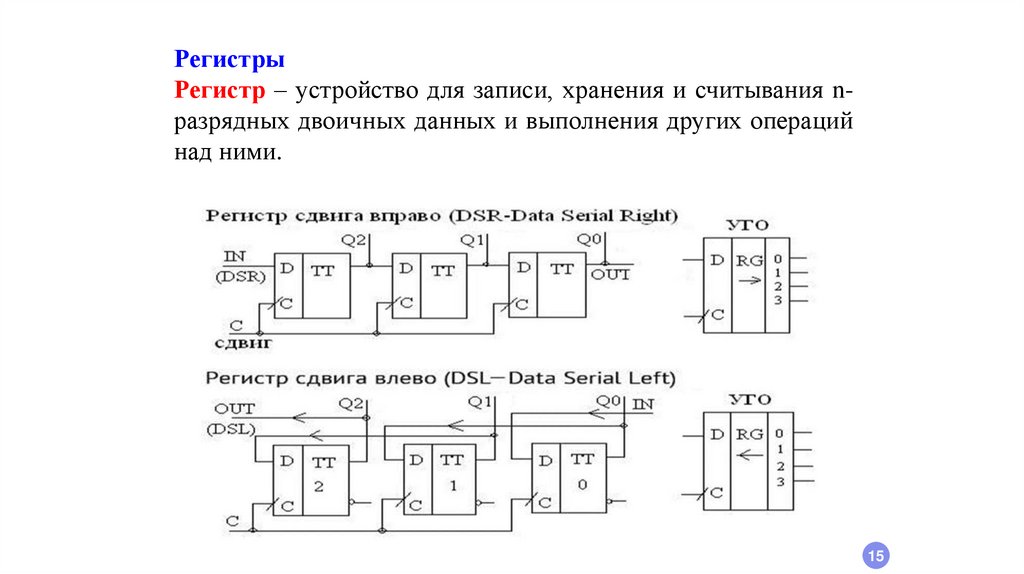

Регистры
Регистр – устройство для записи, хранения и считывания nразрядных двоичных данных и выполнения других операций
над ними.
15

4.

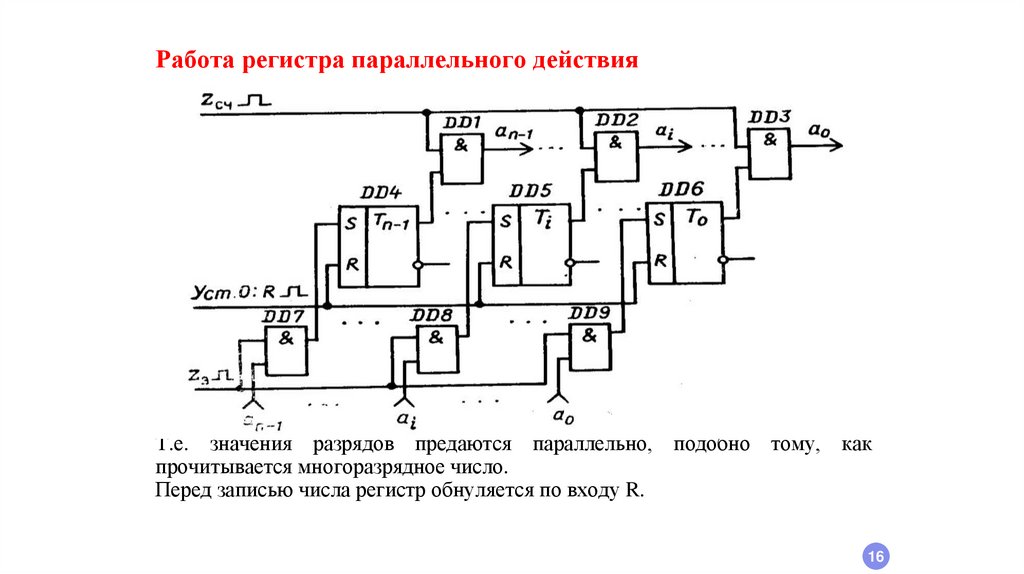

Работа регистра параллельного действия
Записанное число поступает по одному входу в виде последовательного кода.
Т.е. значения разрядов предаются параллельно, подобно тому, как
прочитывается многоразрядное число.
Перед записью числа регистр обнуляется по входу R.
16
