Двоичные счётчики

2.

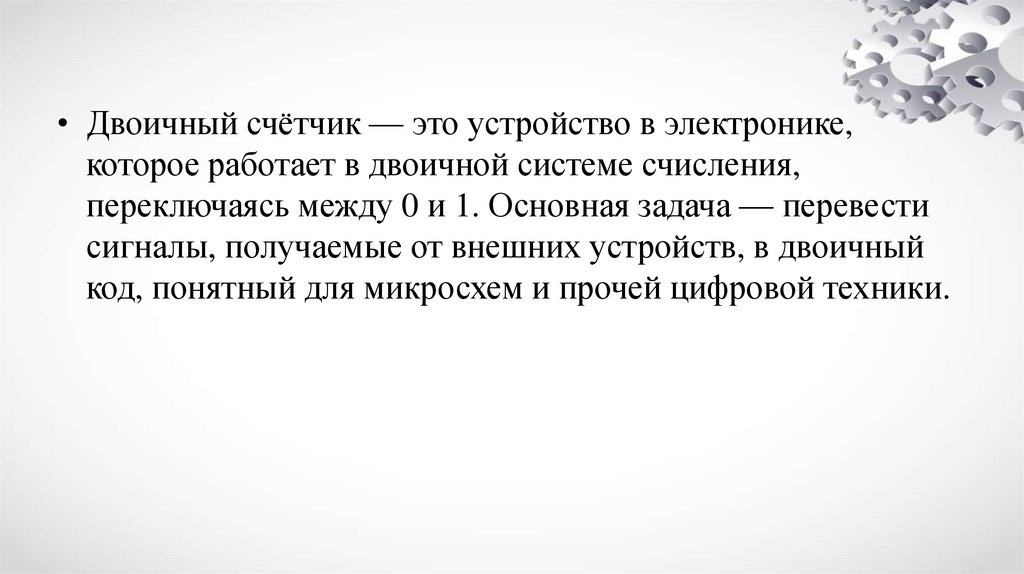

• Двоичный счётчик — это устройство в электронике,
которое работает в двоичной системе счисления,
переключаясь между 0 и 1. Основная задача — перевести
сигналы, получаемые от внешних устройств, в двоичный
код, понятный для микросхем и прочей цифровой техники.

3.

Составляющие двоичных счётчиков

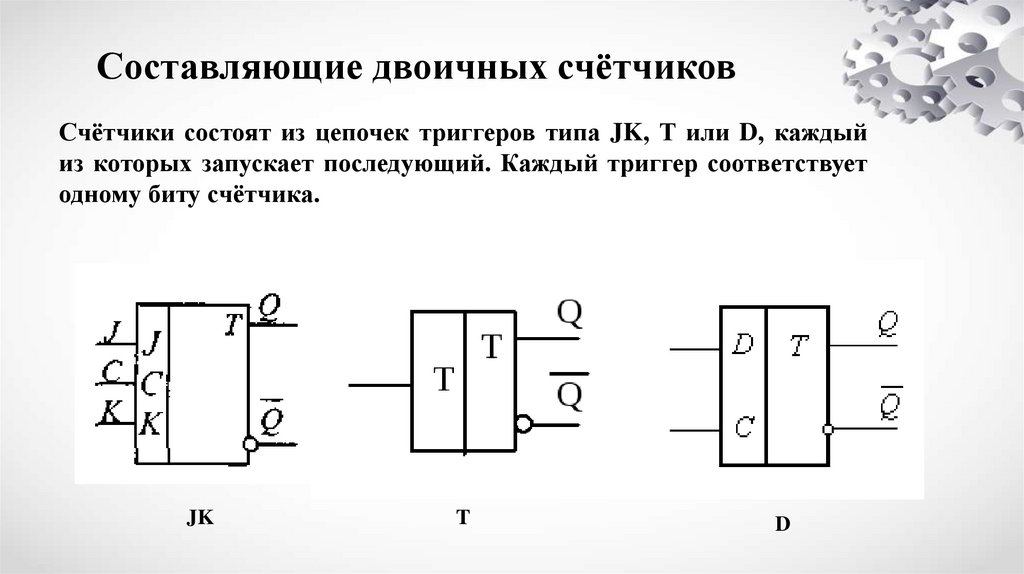

Счётчики состоят из цепочек триггеров типа JK, Т или D, каждый
из которых запускает последующий. Каждый триггер соответствует
одному биту счётчика.
JK
T
D

4.

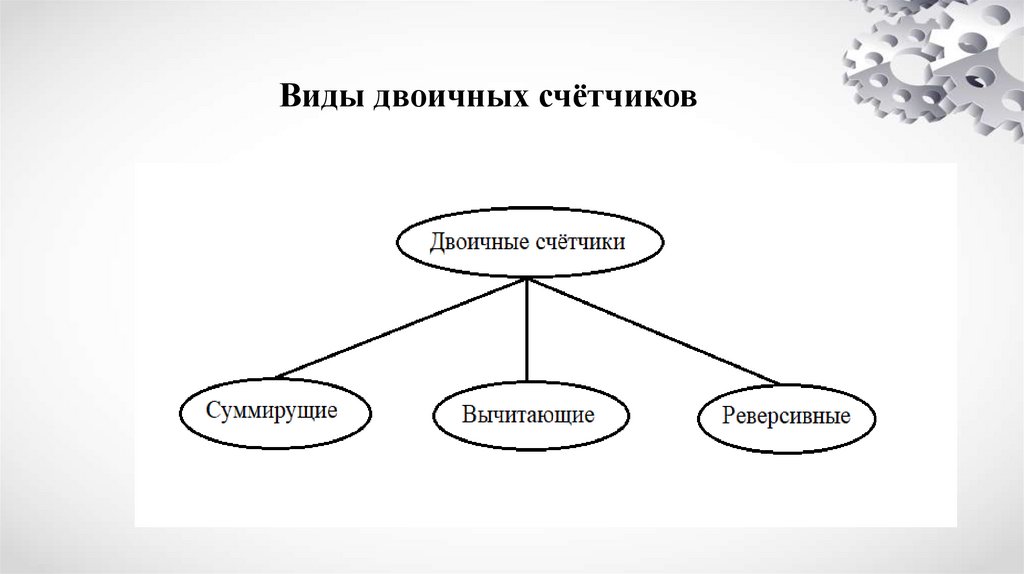

Виды двоичных счётчиков

5.

Суммирущие

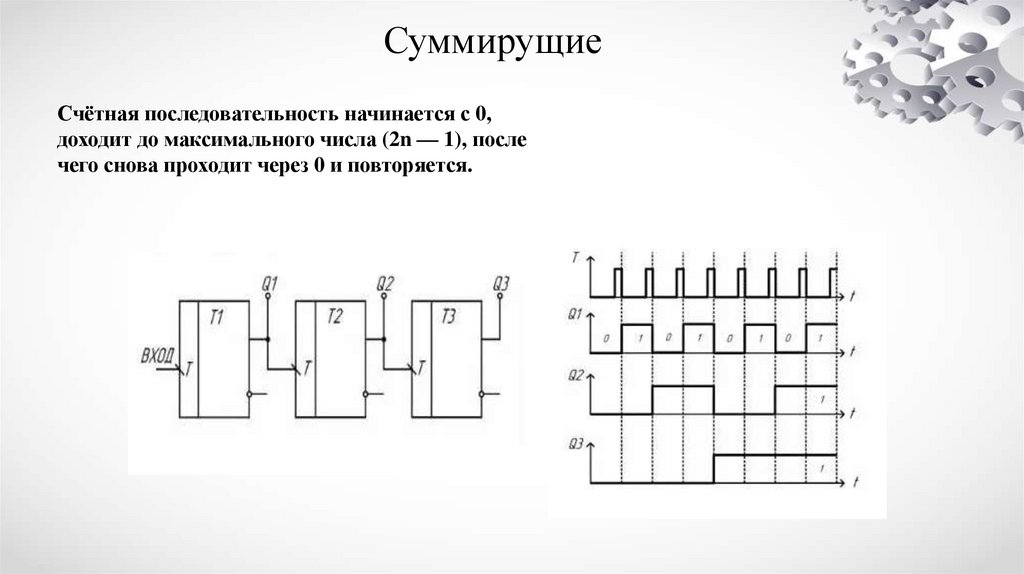

Счётная последовательность начинается с 0,
доходит до максимального числа (2n — 1), после
чего снова проходит через 0 и повторяется.

6.

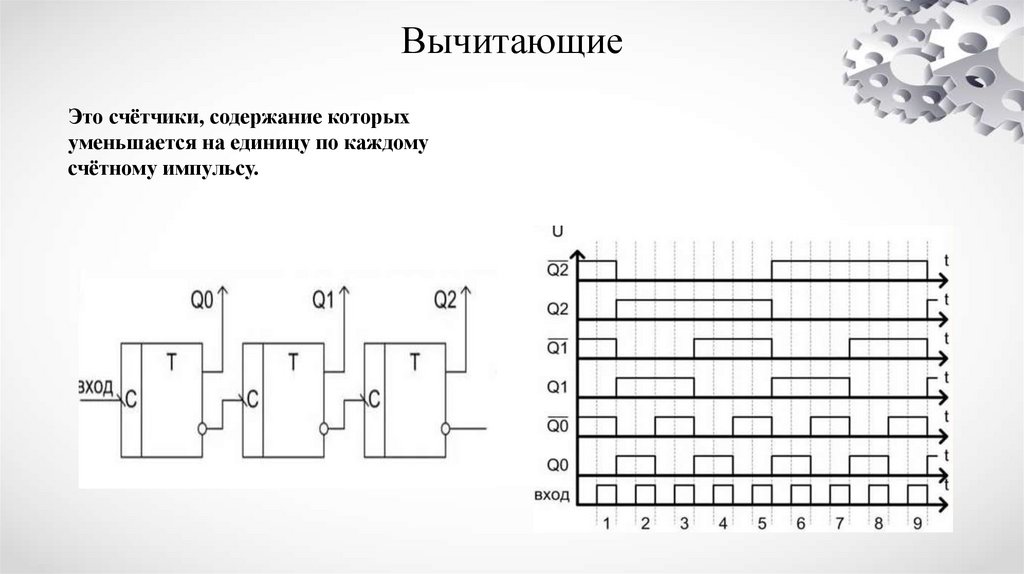

Вычитающие
Это счётчики, содержание которых
уменьшается на единицу по каждому
счётному импульсу.

7.

Реверсивные

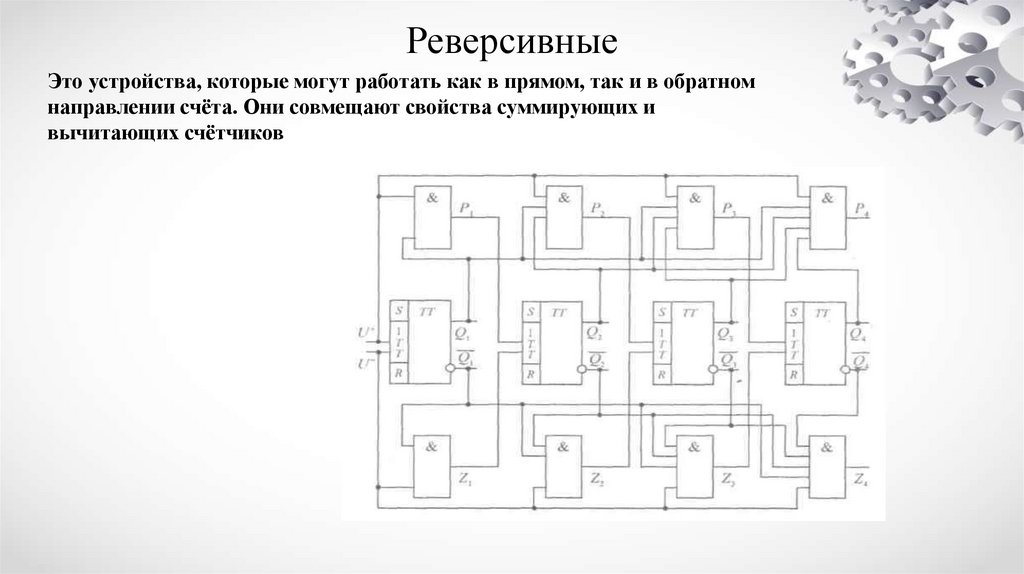

Это устройства, которые могут работать как в прямом, так и в обратном
направлении счёта. Они совмещают свойства суммирующих и
вычитающих счётчиков

8.

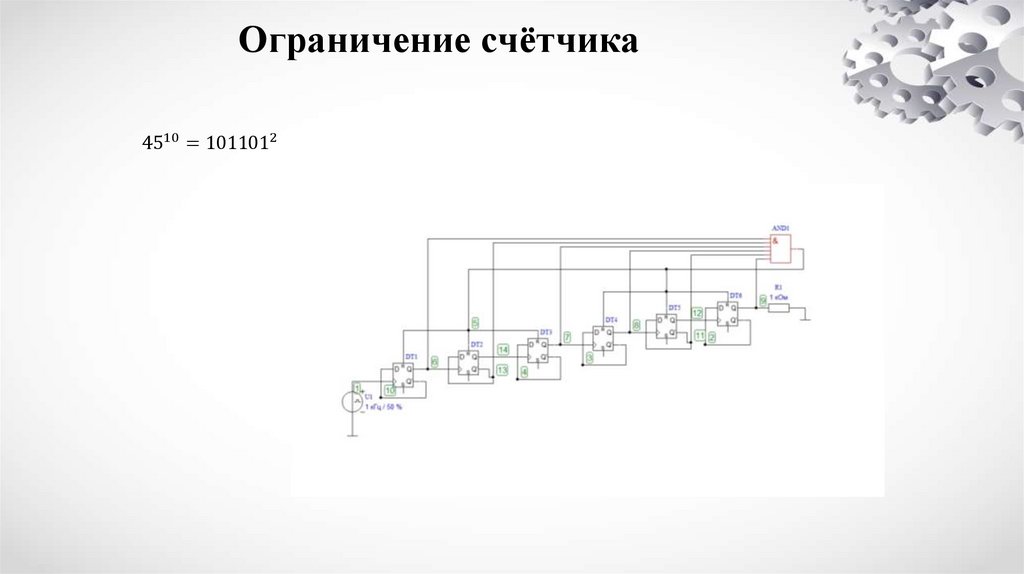

Ограничение счётчика
4510 = 1011012

9.

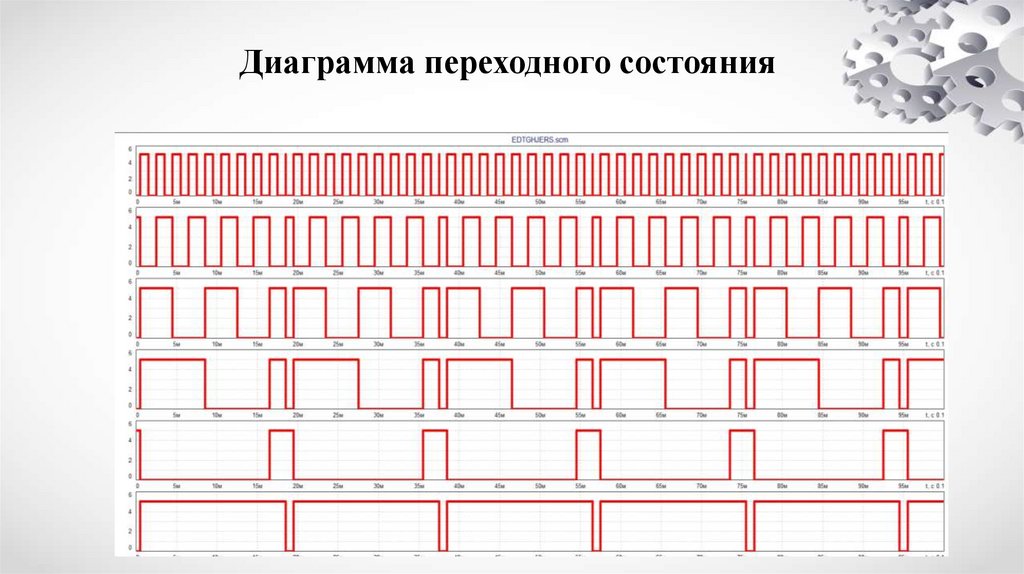

Диаграмма переходного состояния

10.
