Scheda Vettura VW TIGUAN 2.0 TFSI 147Kw CAW_B

1.

Схема установки
Схема установки
VOLKSWAGEN TIGUANB 2.0 TSI
ECU BOSCH MED 9.1
Код двигателя CAW-B
Romano S.r.l.
SEDE LEGALE : Via Passariello, 195 – 80038 Pomigliano d’Arco ( NA ) - Tel. +39 081 8847218 - FAX +39 081 8038360 - Web : www.romanoautogas.eu E-mail : romanosrl@romanoautogas.it

2.

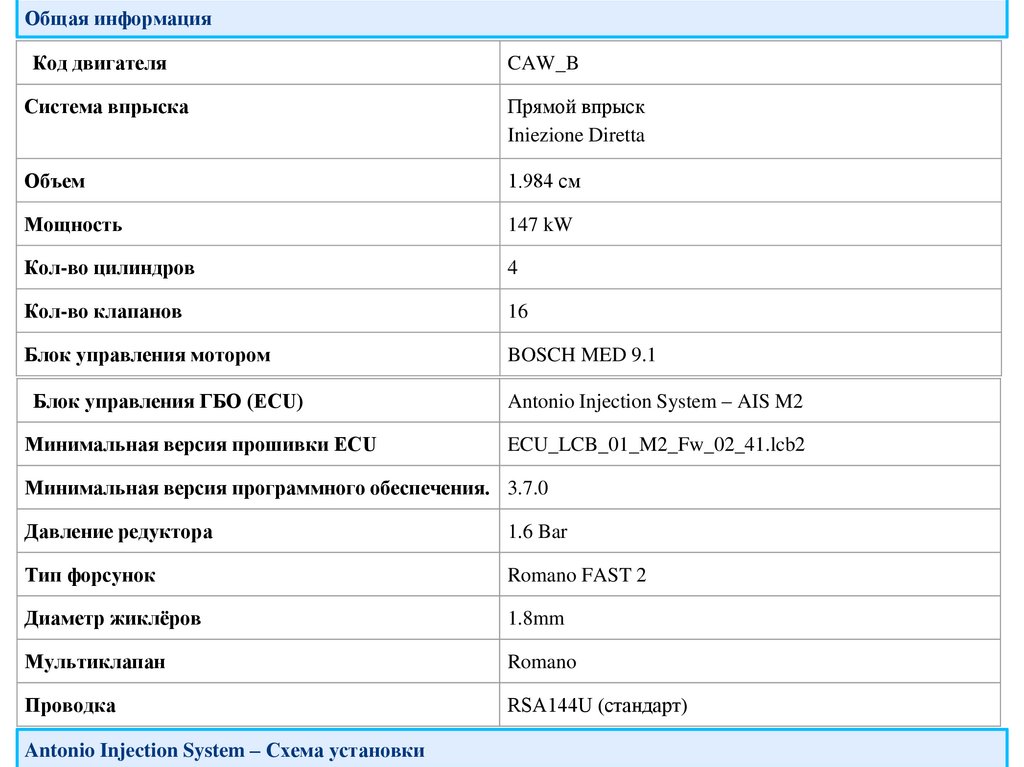

Общая информация
Код двигателя
CAW_B
Система впрыска
Прямой впрыск
Iniezione Diretta
Объем
1.984 см
Мощность
147 kW
Кол-во цилиндров
4
Кол-во клапанов
16
Блок управления мотором
BOSCH MED 9.1
Блок управления ГБО (ECU)
Antonio Injection System – AIS M2
Минимальная версия прошивки ECU
ECU_LCB_01_M2_Fw_02_41.lcb2
Минимальная версия программного обеспечения. 3.7.0
Давление редуктора
1.6 Bar
Тип форсунок
Romano FAST 2
Диаметр жиклёров
1.8mm
Мультиклапан
Romano
Проводка
RSA144U (стандарт)
Antonio Injection System – Схема установки

3.

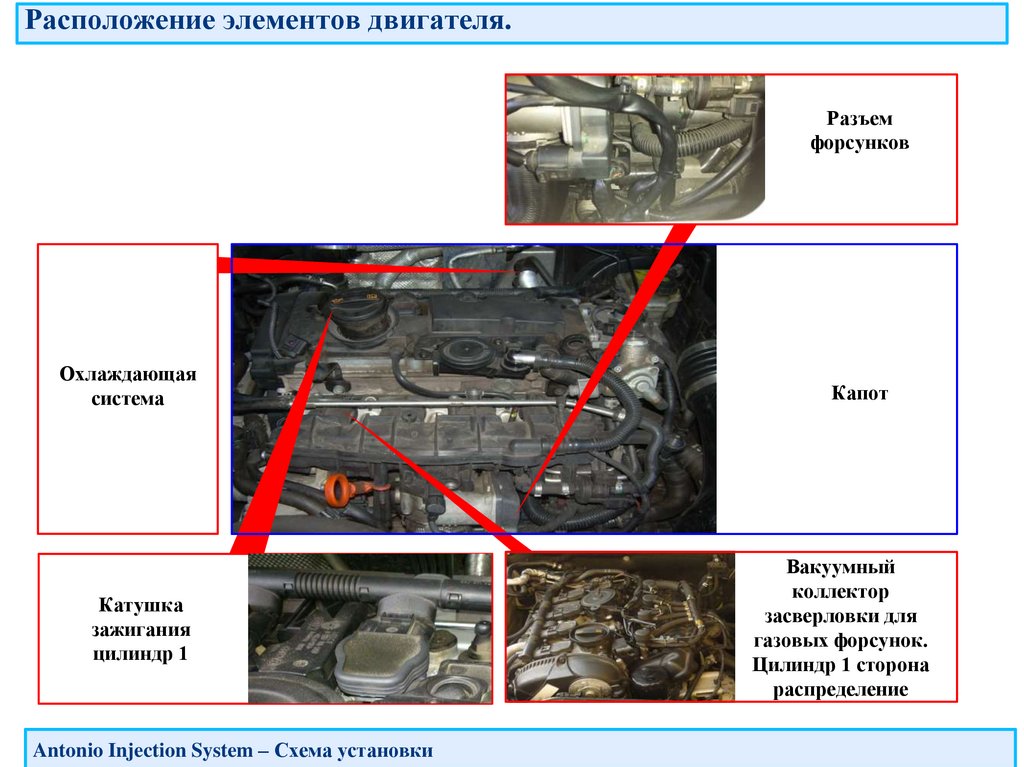

Расположение элементов двигателя.
Разъем
форсунков
Охлаждающая
система
Катушка
зажигания
цилиндр 1
Antonio Injection System – Схема установки
Капот
Вакуумный
коллектор
засверловки для
газовых форсунок.
Цилиндр 1 сторона
распределение

4.

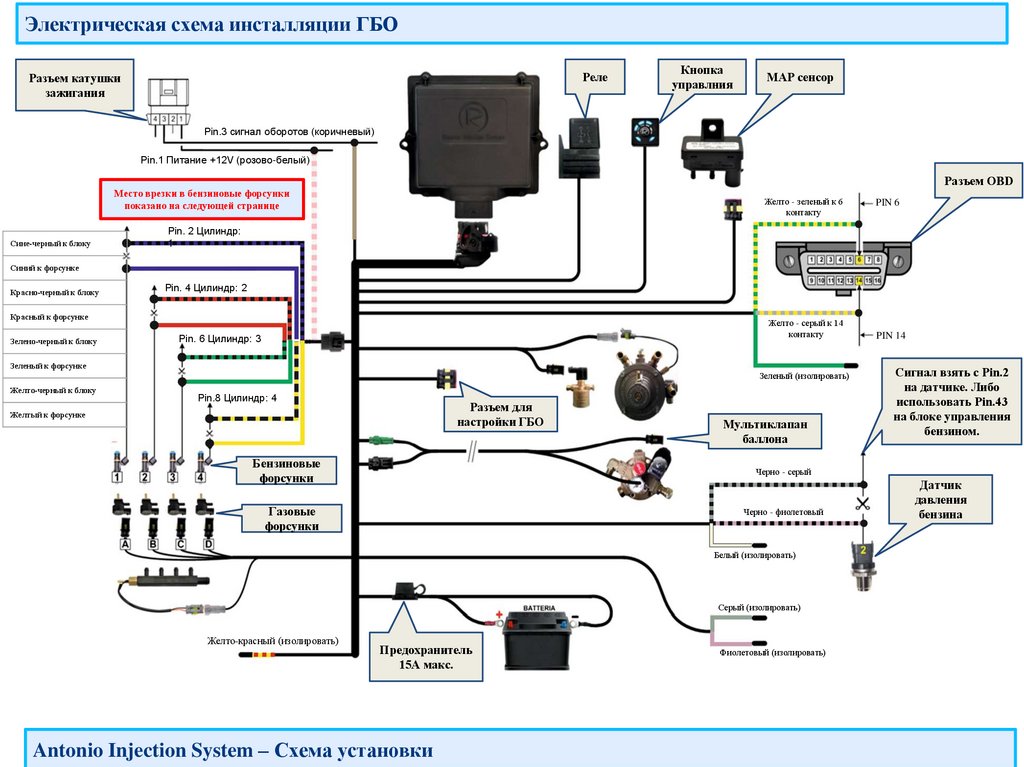

Электрическая схема инсталляции ГБО
Реле
Разъем катушки
зажигания
Кнопка
управлния
МАР сенсор
Pin.3 сигнал оборотов (коричневый)
Pin.1 Питание +12V (розово-белый)
Разъем OBD
Место врезки в бензиновые форсунки
показано на следующей странице
Сине-черный к блоку
Желто - зеленый к 6
контакту
PIN 6
Pin. 2 Цилиндр:
1
Синий к форсунке
Красно-черный к блоку
Pin. 4 Цилиндр: 2
Красный к форсунке
Зелено-черный к блоку
Желто - серый к 14
контакту
Pin. 6 Цилиндр: 3
Зеленый к форсунке
Зеленый (изолировать)
Желто-черный к блоку
Pin.8 Цилиндр: 4
Разъем для
настройки ГБО
Желтый к форсунке
Бензиновые
форсунки
Мультиклапан
баллона
Сигнал взять с Pin.2
на датчике. Либо
использовать Pin.43
на блоке управления
бензином.
Черно - серый
Газовые
форсунки
Черно - фиолетовый
Белый (изолировать)
Серый (изолировать)
Желто-красный (изолировать)
PIN 14
Предохранитель
15A макс.
Antonio Injection System – Схема установки
Фиолетовый (изолировать)
Датчик
давления
бензина

5.

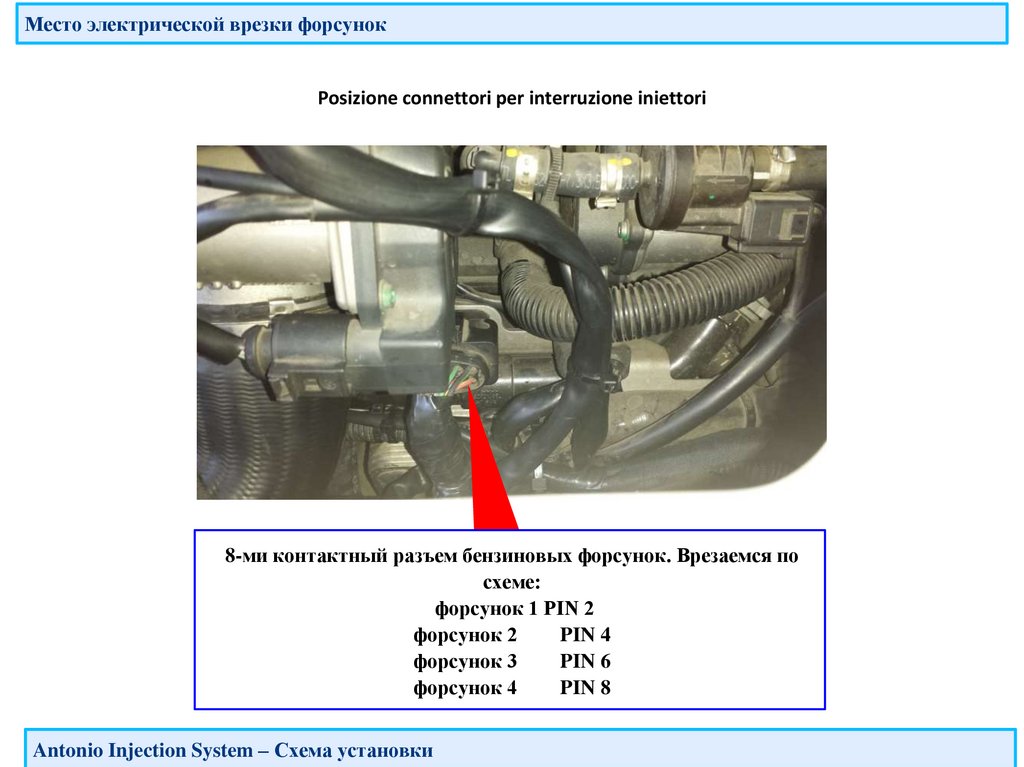

Место электрической врезки форсунок
Posizione connettori per interruzione iniettori
8-ми контактный разъем бензиновых форсунок. Врезаемся по
схеме:
форсунок 1 PIN 2
форсунок 2
PIN 4
форсунок 3
PIN 6
форсунок 4
PIN 8
Antonio Injection System – Схема установки

6.

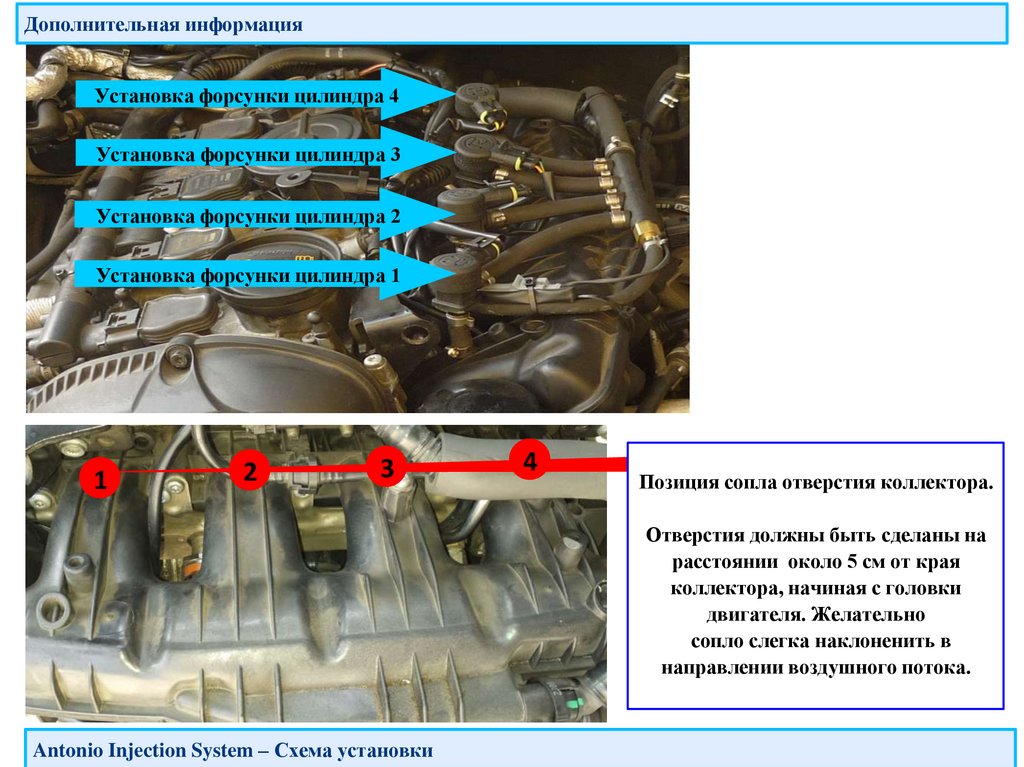

Дополнительная информация
Установка форсунки цилиндра 4
Установка форсунки цилиндра 3
Установка форсунки цилиндра 2
Установка форсунки цилиндра 1
1
2
3
4
Позиция сопла отверстия коллектора.
Отверстия должны быть сделаны на
расстоянии около 5 см от края
коллектора, начиная с головки
двигателя. Желательно
сопло слегка наклоненить в
направлении воздушного потока.
Antonio Injection System – Схема установки

7.

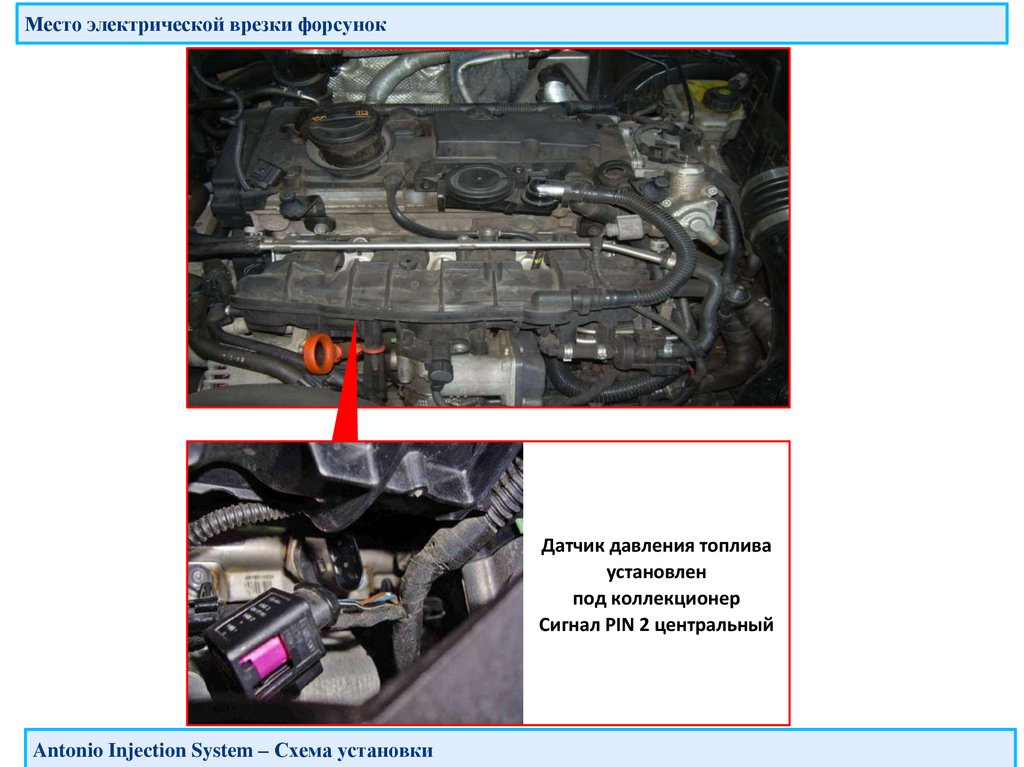

Место электрической врезки форсунок
Датчик давления топлива
установлен
под коллекционер
Сигнал PIN 2 центральный
Antonio Injection System – Схема установки

8.

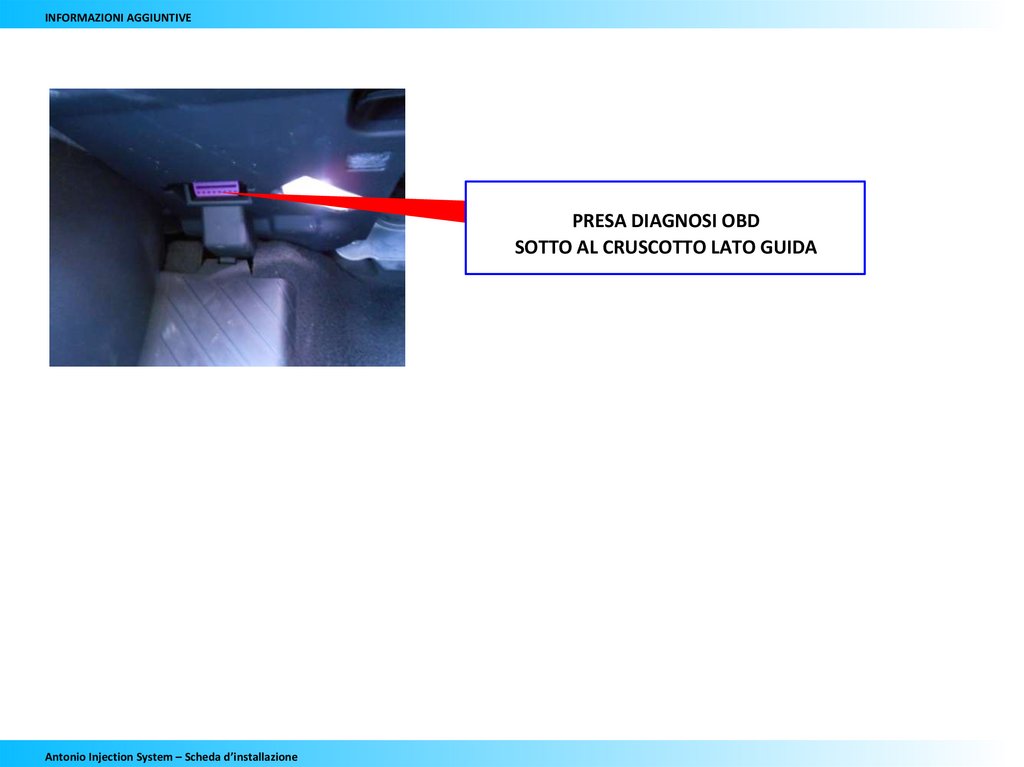

INFORMAZIONI AGGIUNTIVE
PRESA DIAGNOSI OBD
SOTTO AL CRUSCOTTO LATO GUIDA
Antonio Injection System – Scheda d’installazione
