Тема 4. Системы двигательной установки. Топливная система. Занятие 2. Основные системы двигателя, органы управления

1. Старший преподаватель: майор Кутузов Андрей Станиславович

Цикл: Подготовки специалистов на комплексы с беспилотными
летательными аппаратами средней дальности и
большой продолжительности полета.
Дисциплина: Конструкция и эксплуатация комплекса с БЛА
средней дальности «Форпост».
Тема 4.
Системы двигательной установки.
Топливная система.
Занятие 2.
Основные системы двигателя,
органы управления.
Старший преподаватель: майор Кутузов Андрей Станиславович

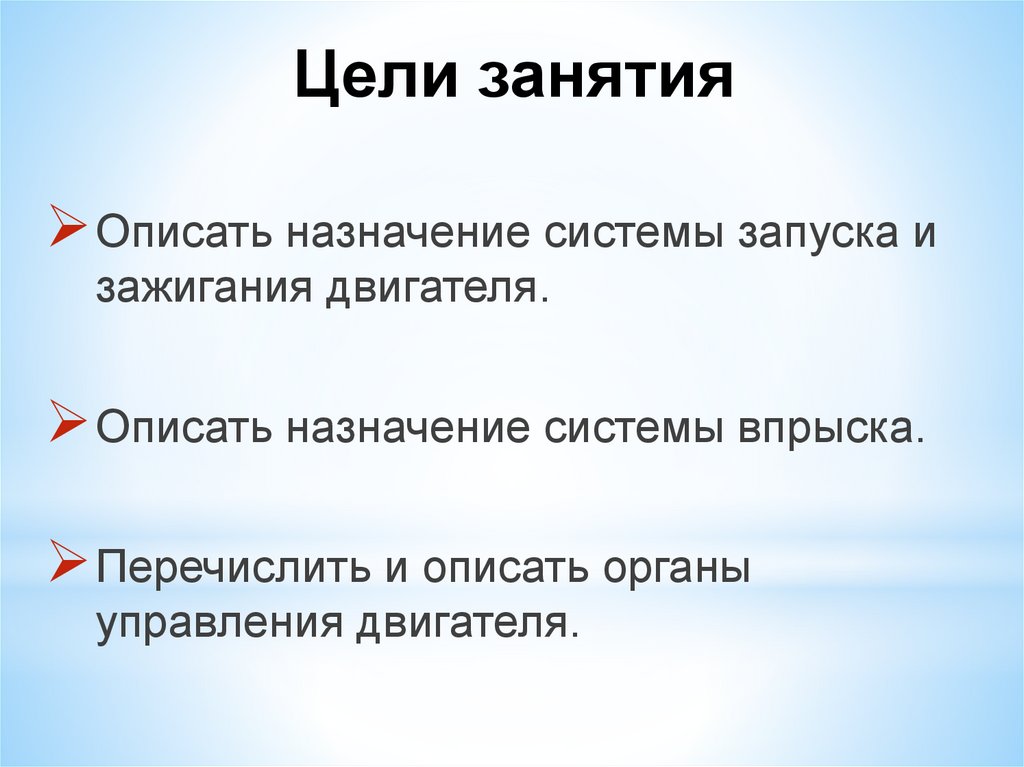

2. Цели занятия

Описать назначение системы запуска и
зажигания двигателя.
Описать назначение системы впрыска.
Перечислить и описать органы
управления двигателя.

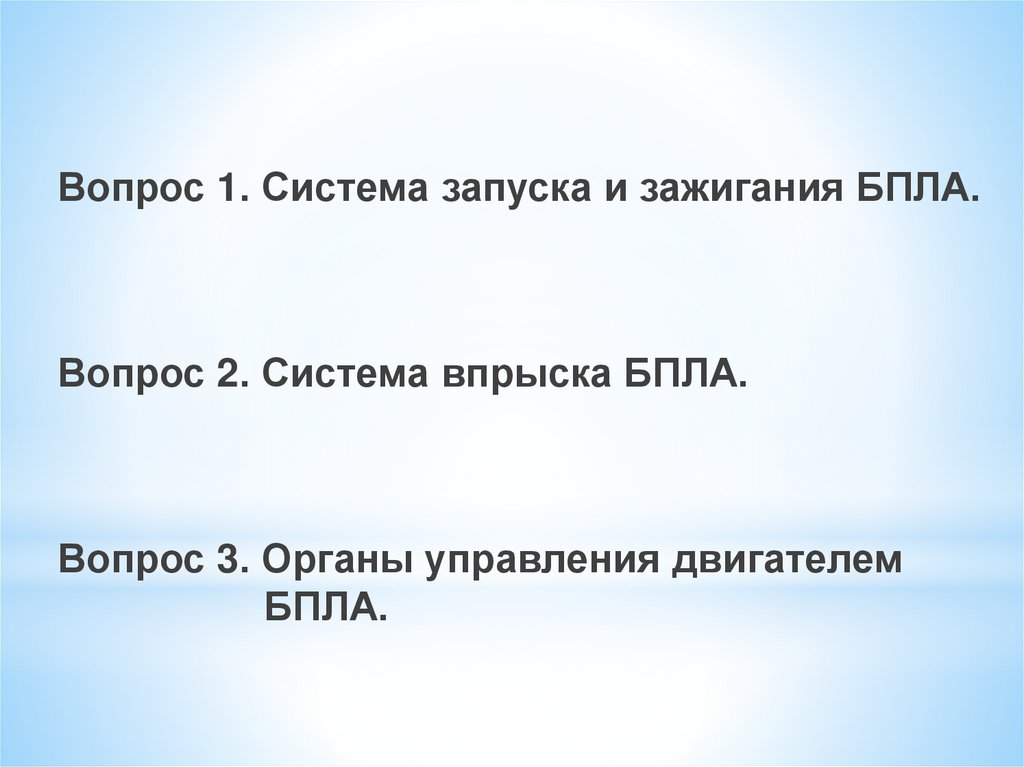

3.

Вопрос 1. Система запуска и зажигания БПЛА.
Вопрос 2. Система впрыска БПЛА.
Вопрос 3. Органы управления двигателем
БПЛА.

4.

Вопрос 1.
Система зажигания. Система
запуска двигателя БЛА.

5.

Система зажигания.
Система зажигания.

6. Состав системы зажигания

• Магнето (на валу двигателя)
• 2-катушки зажигания
• 2-распределителя зажигания
• Высоковольтные провода
• 8-свечей зажигания (NGK D9EA)

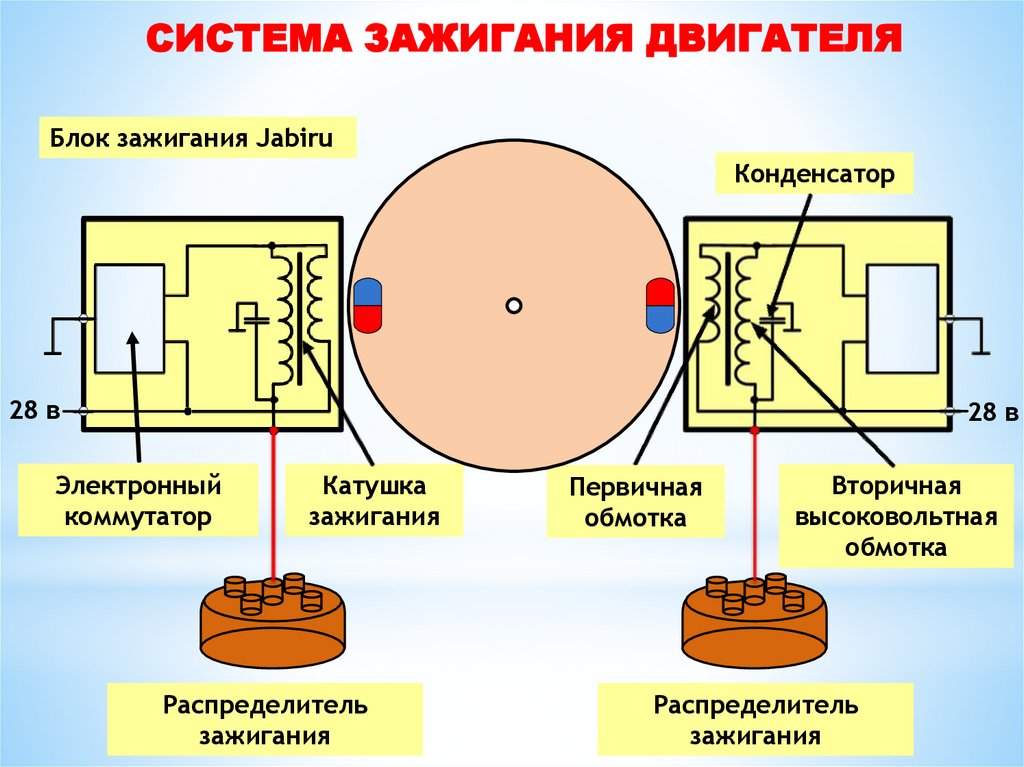

7. СИСТЕМА ЗАЖИГАНИЯ ДВИГАТЕЛЯ

Блок зажигания Jabiru
Конденсатор
28 в
28 в
Электронный
коммутатор
Катушка
зажигания
Распределитель
зажигания
Первичная
обмотка
Вторичная
высоковольтная
обмотка
Распределитель
зажигания

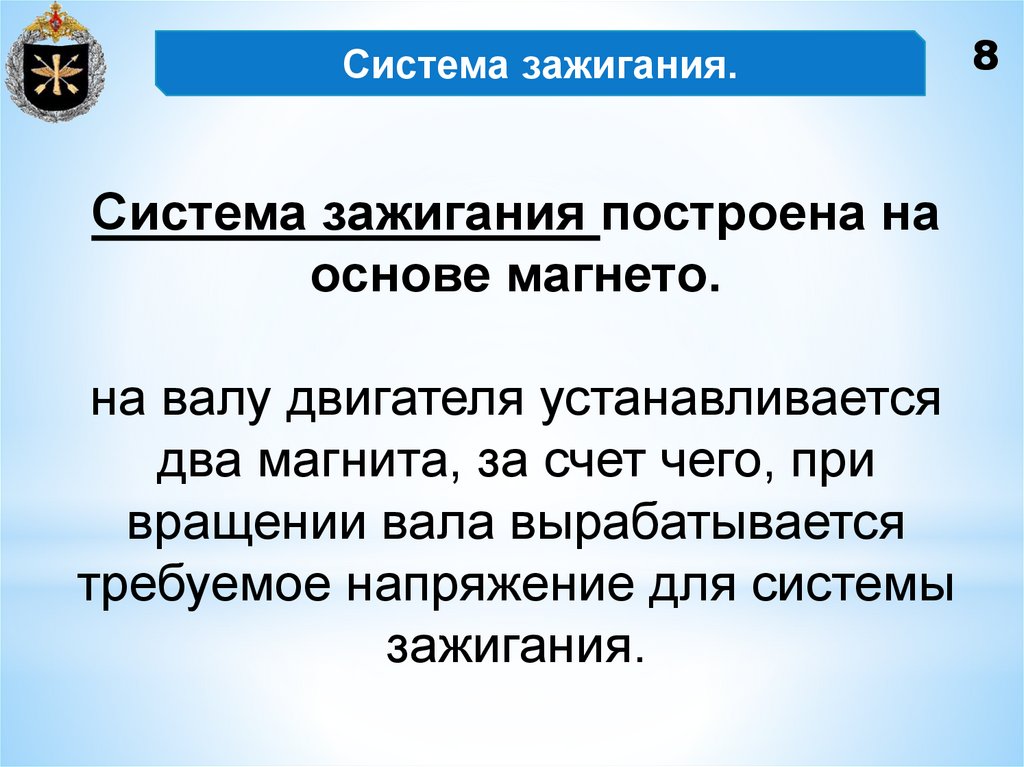

8. Система зажигания.

Система зажигания построена на
основе магнето.
на валу двигателя устанавливается
два магнита, за счет чего, при
вращении вала вырабатывается
требуемое напряжение для системы
зажигания.
8

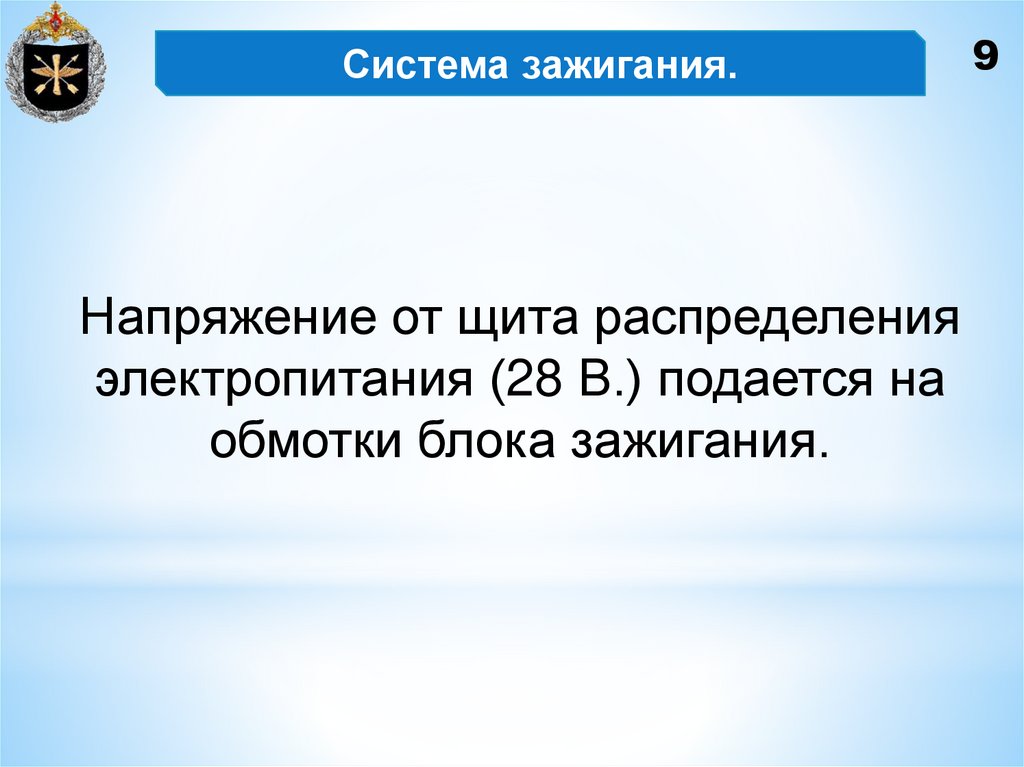

9. Система зажигания.

Напряжение от щита распределения
электропитания (28 В.) подается на
обмотки блока зажигания.
9

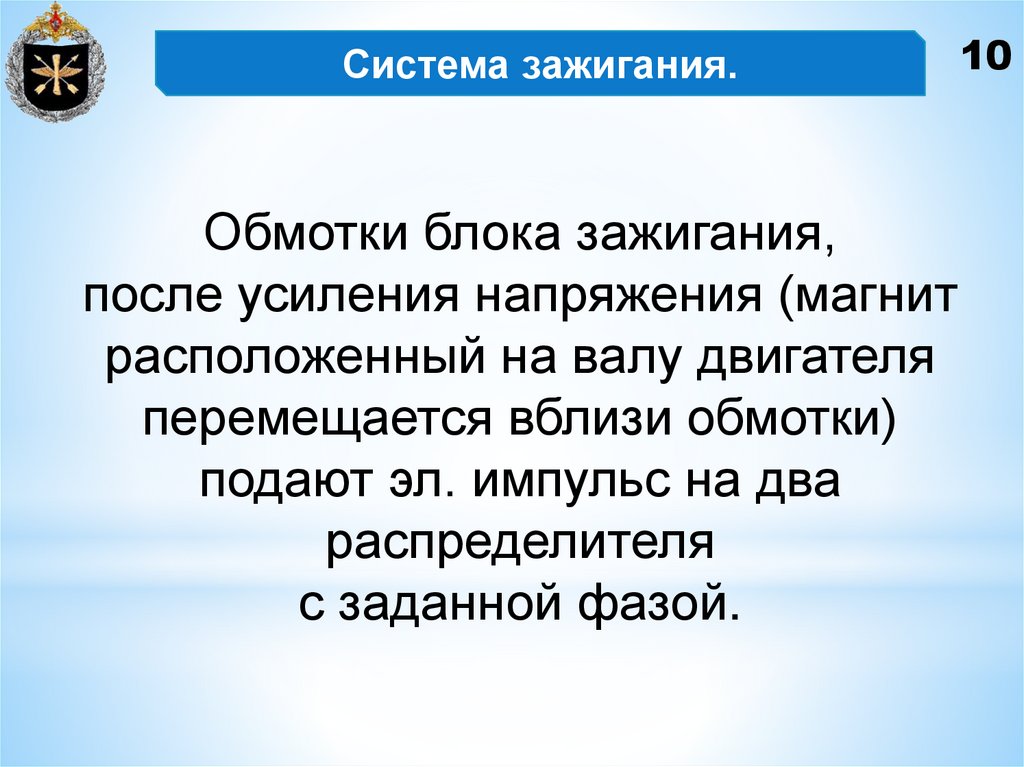

10. Система зажигания.

Обмотки блока зажигания,
после усиления напряжения (магнит
расположенный на валу двигателя
перемещается вблизи обмотки)
подают эл. импульс на два
распределителя
с заданной фазой.
10

11. Система зажигания.

11
Каждое устройство распределения
зажигания распределяет
напряжение зажигания по четырем
свечам зажигания согласно
соответствующей фазе.

12. Система зажигания.

Свечи зажигания создают искру,
требуемые для воспламенения
воздушно-топливной смеси
в камере сгорания.
12

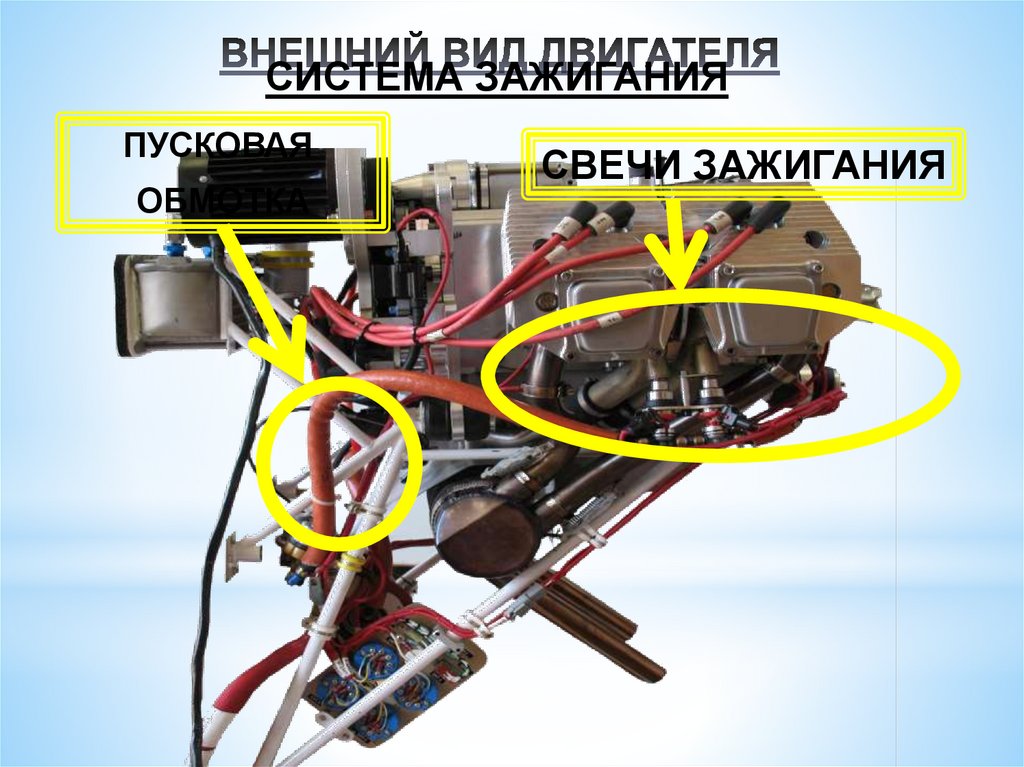

13. ВНЕШНИЙ ВИД ДВИГАТЕЛЯ

СИСТЕМА ЗАЖИГАНИЯ
ПУСКОВАЯ
ОБМОТКА
СВЕЧИ ЗАЖИГАНИЯ

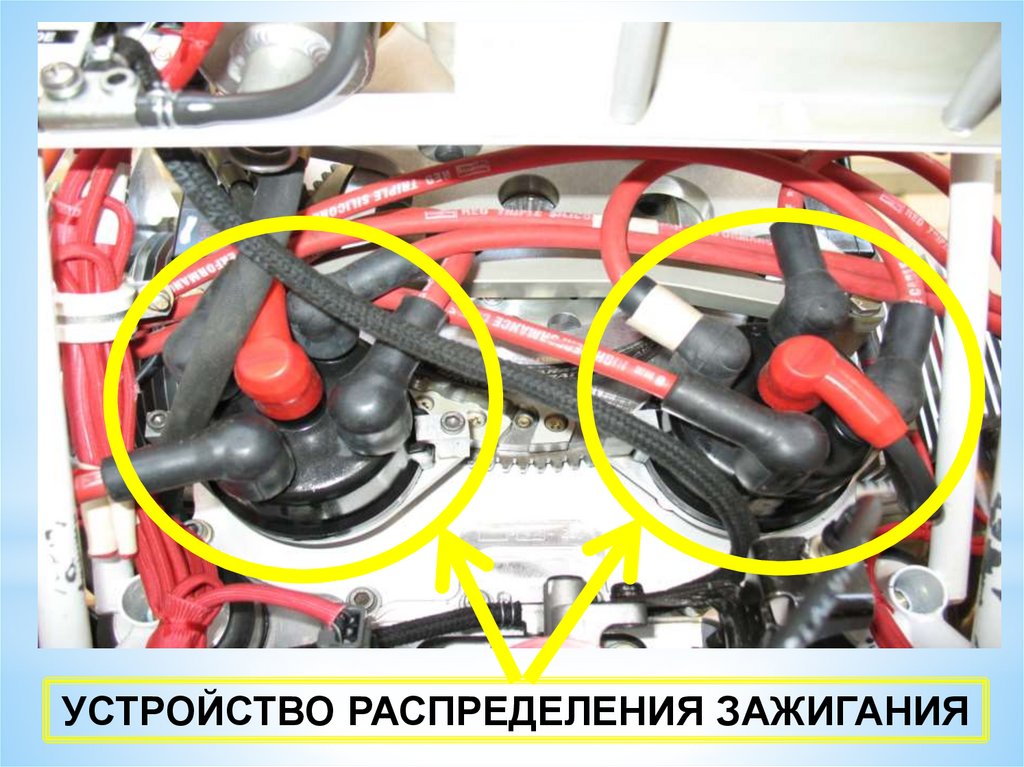

14.

УСТРОЙСТВО РАСПРЕДЕЛЕНИЯ ЗАЖИГАНИЯ

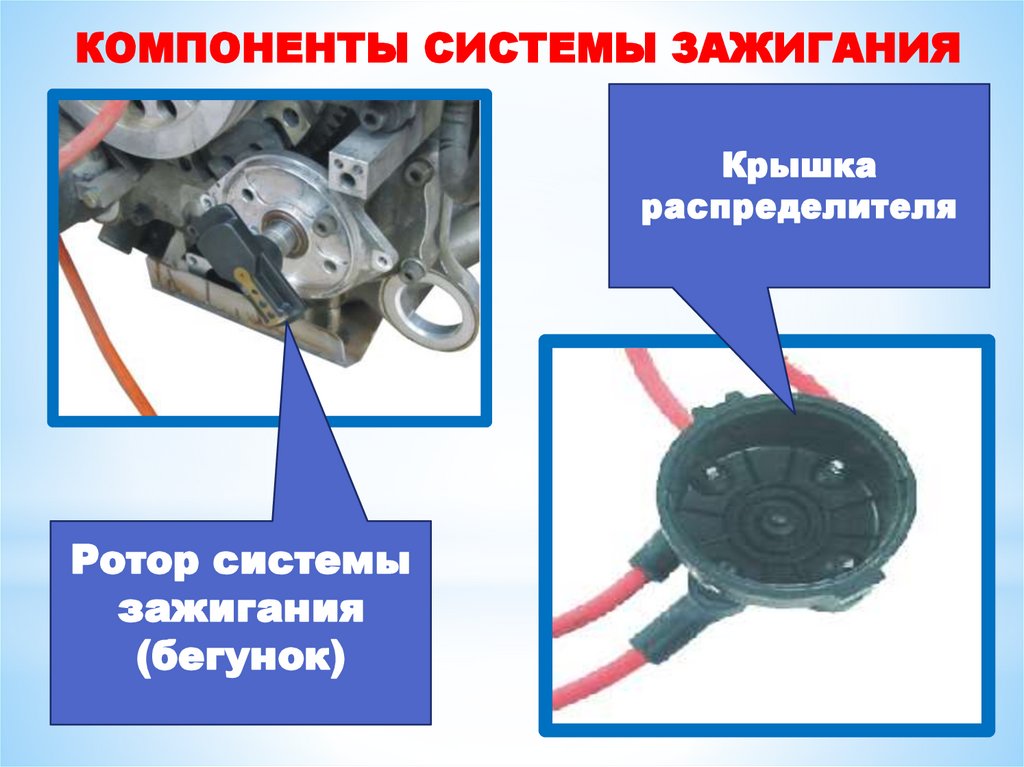

15. КОМПОНЕНТЫ СИСТЕМЫ ЗАЖИГАНИЯ

Крышка
распределителя
Ротор системы
зажигания
(бегунок)

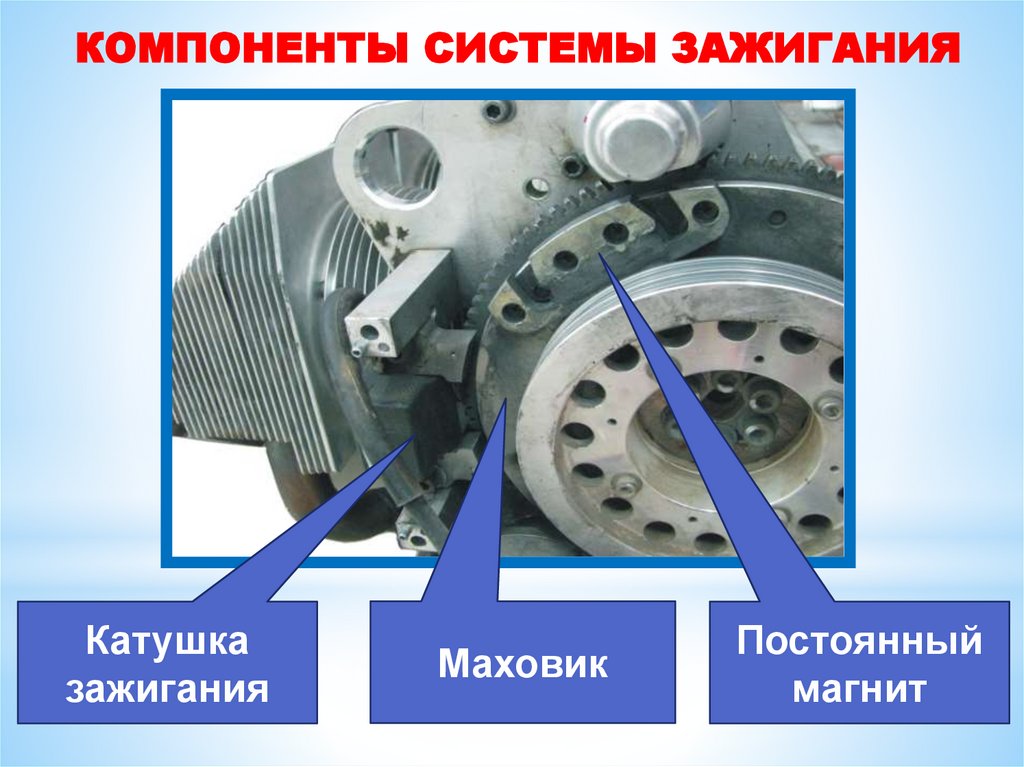

16. КОМПОНЕНТЫ СИСТЕМЫ ЗАЖИГАНИЯ

Катушка
зажигания
Маховик
Постоянный
магнит

17.

Система запуска.
Система
запуска
двигателя.

18. Система запуска двигателя.

Система запуска двигателя
обеспечивает возможность
раскрутки двигателя до
рабочих оборотов.
18

19. Система запуска двигателя.

• Стартер
• Аккумулятор стартера
• Предохранительный штифт стартера
• Переключатель двигателя (реле)
19

20.

СТАРТЕР.

21.

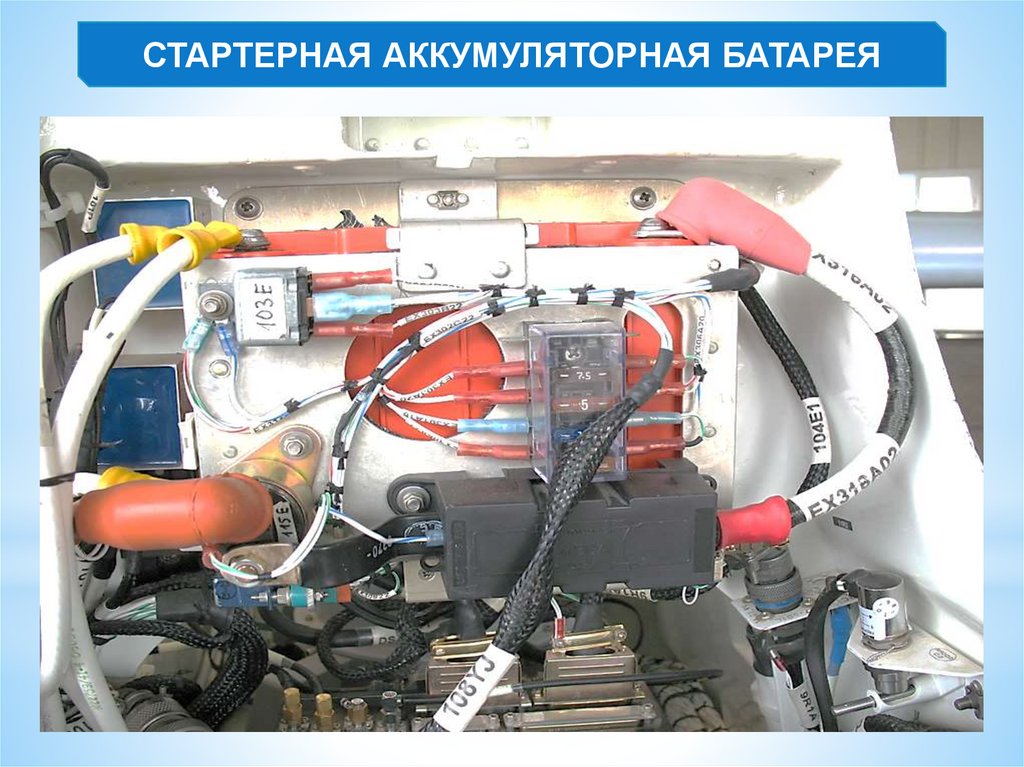

СТАРТЕРНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ

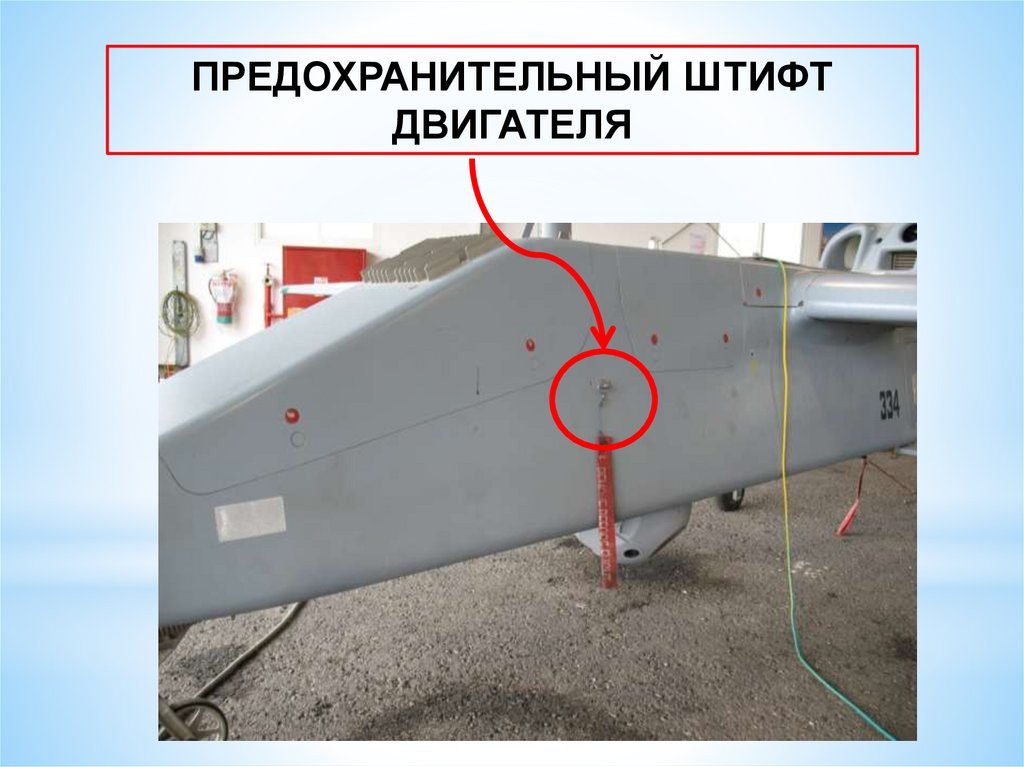

22.

ПРЕДОХРАНИТЕЛЬНЫЙ ШТИФТ
ДВИГАТЕЛЯ

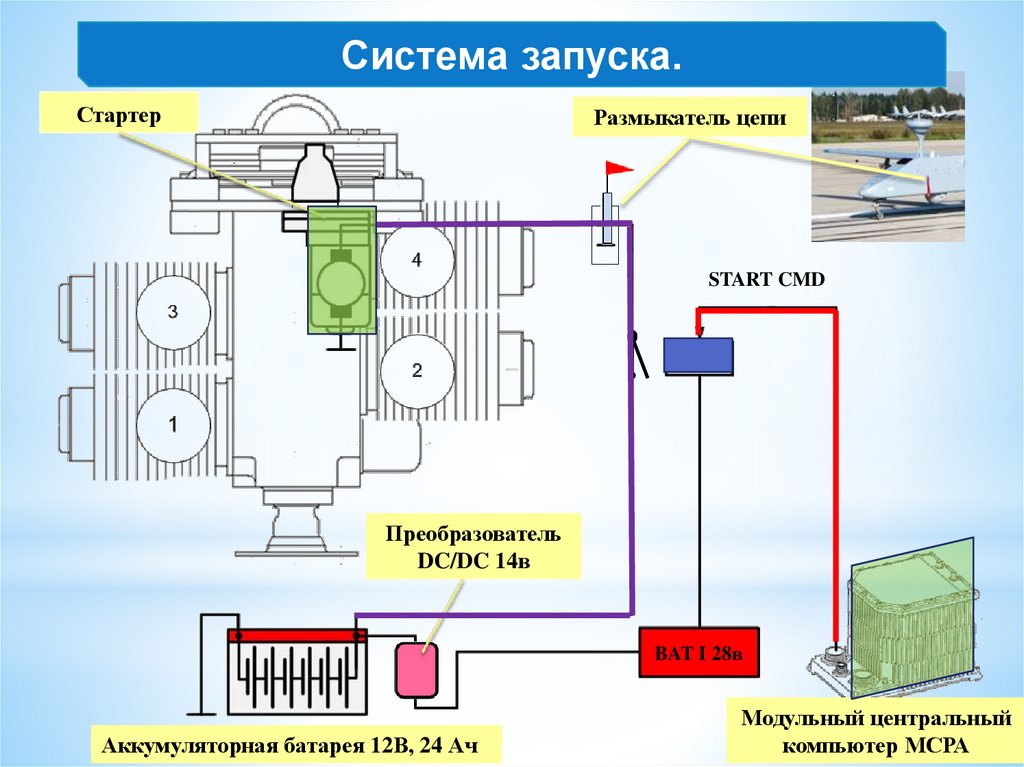

23.

Система запуска.
Стартер
Размыкатель цепи
START CMD
Преобразователь
DC/DC 14в
BAT I 28в
Аккумуляторная батарея 12В, 24 Ач
Модульный центральный
компьютер МСРА

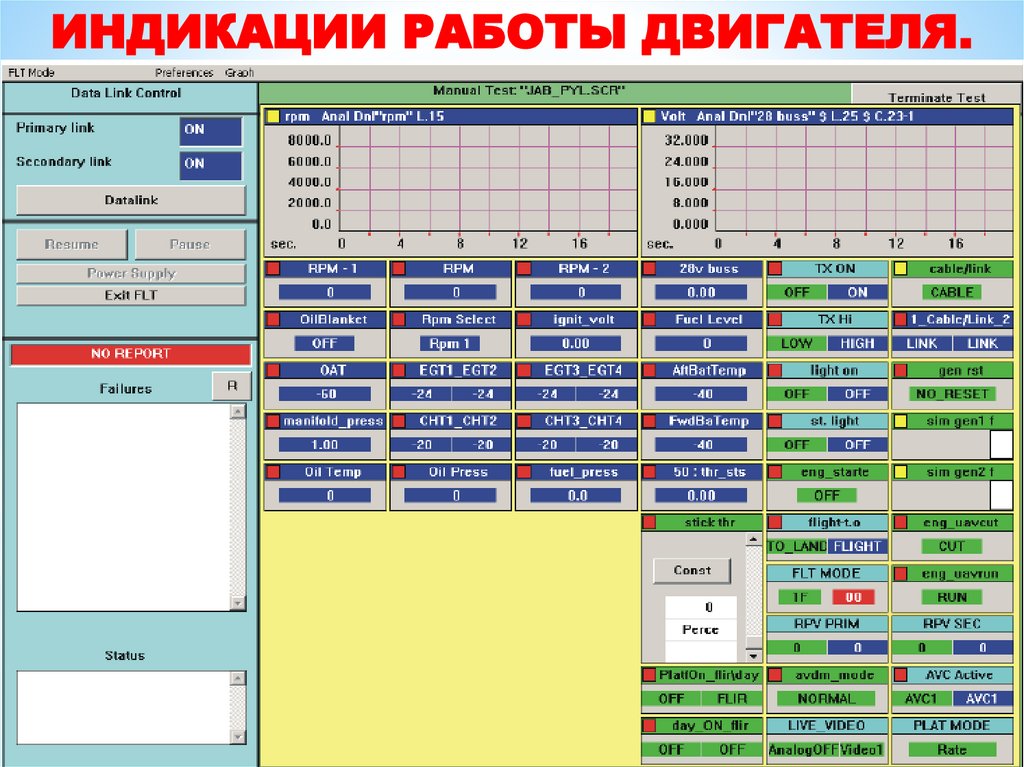

24. ИНДИКАЦИИ РАБОТЫ ДВИГАТЕЛЯ.

25.

ВОПРОС 2.
Система впрыска топлива.

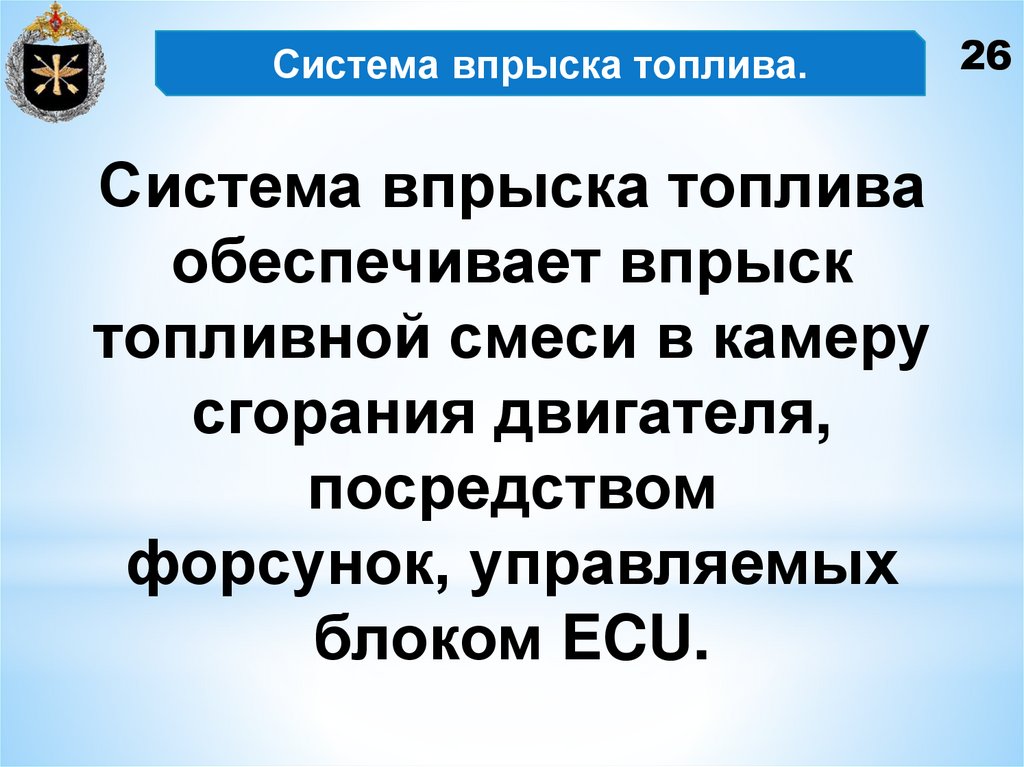

26. Система впрыска топлива.

Система впрыска топлива
обеспечивает впрыск
топливной смеси в камеру
сгорания двигателя,
посредством
форсунок, управляемых
блоком ECU.
26

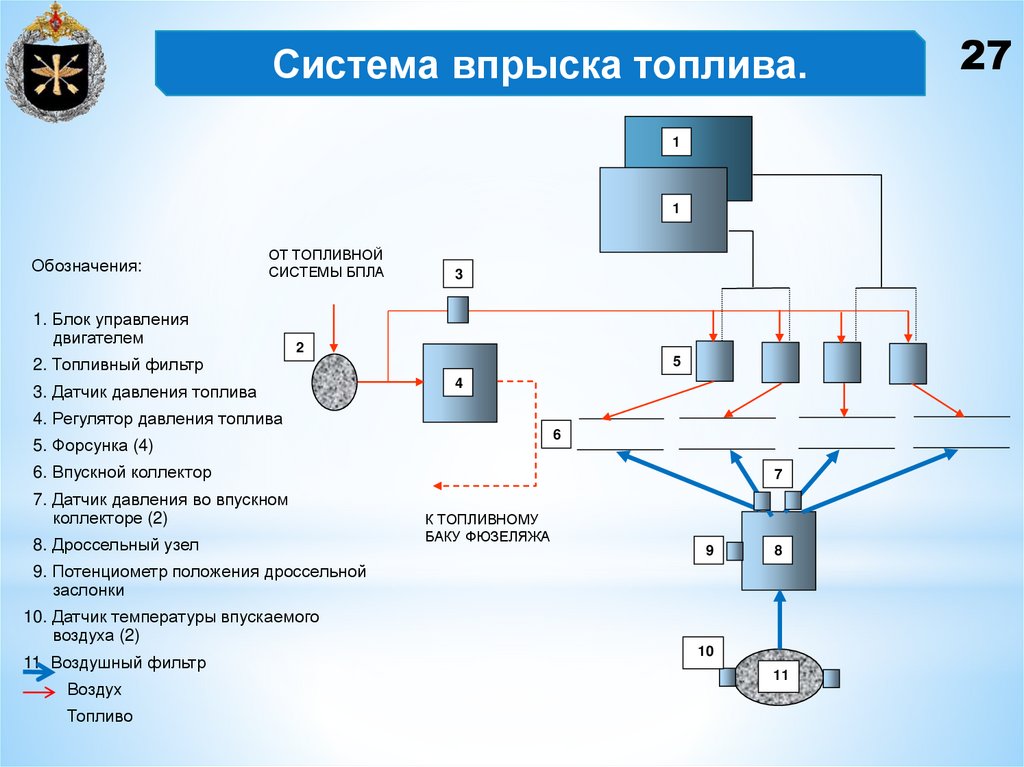

27. Система впрыска топлива.

1
1
Обозначения:
ОТ ТОПЛИВНОЙ
СИСТЕМЫ БПЛА
1. Блок управления
двигателем
2. Топливный фильтр
3
2
3. Датчик давления топлива
5
4
4. Регулятор давления топлива
6
5. Форсунка (4)
6. Впускной коллектор
7. Датчик давления во впускном
коллекторе (2)
8. Дроссельный узел
7
К ТОПЛИВНОМУ
БАКУ ФЮЗЕЛЯЖА
9
8
9. Потенциометр положения дроссельной
заслонки
10. Датчик температуры впускаемого
воздуха (2)
11. Воздушный фильтр
Воздух
Топливо
10
11
27

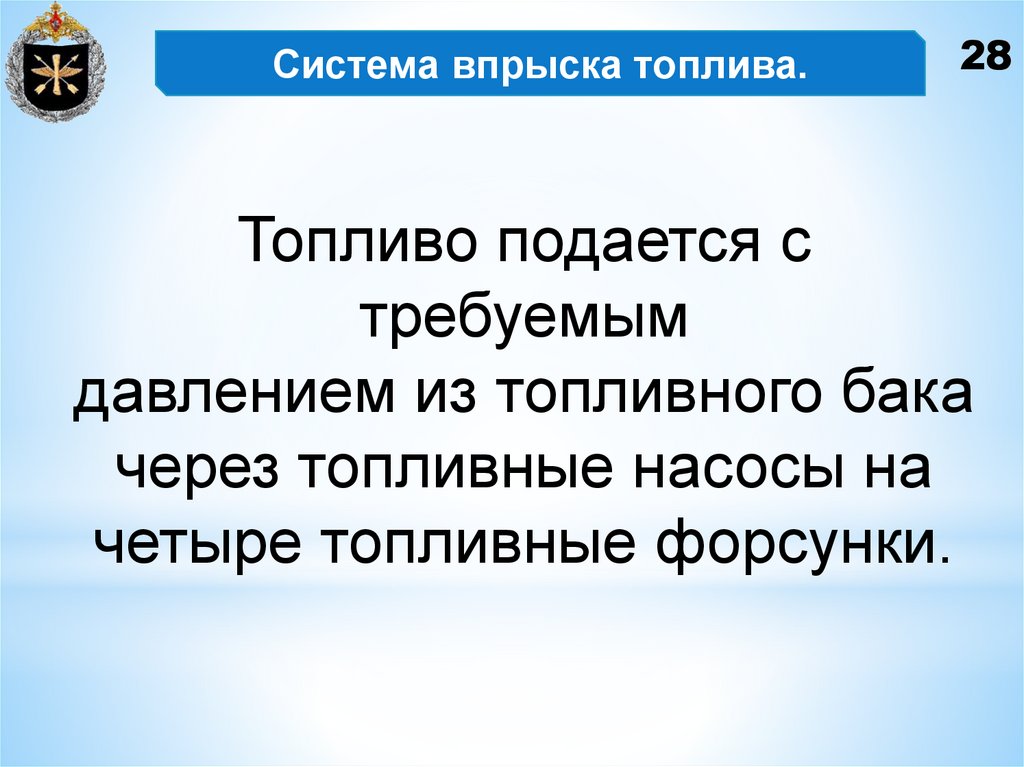

28. Система впрыска топлива.

28
Топливо подается с
требуемым
давлением из топливного бака
через топливные насосы на
четыре топливные форсунки.

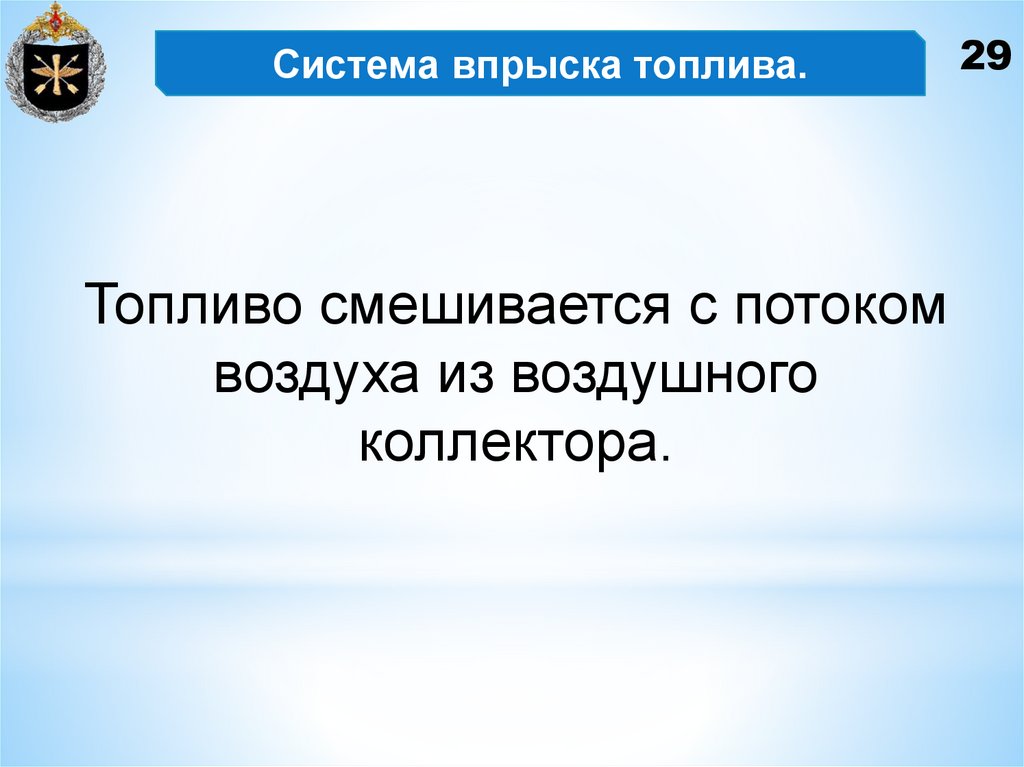

29. Система впрыска топлива.

Топливо смешивается с потоком
воздуха из воздушного
коллектора.
29

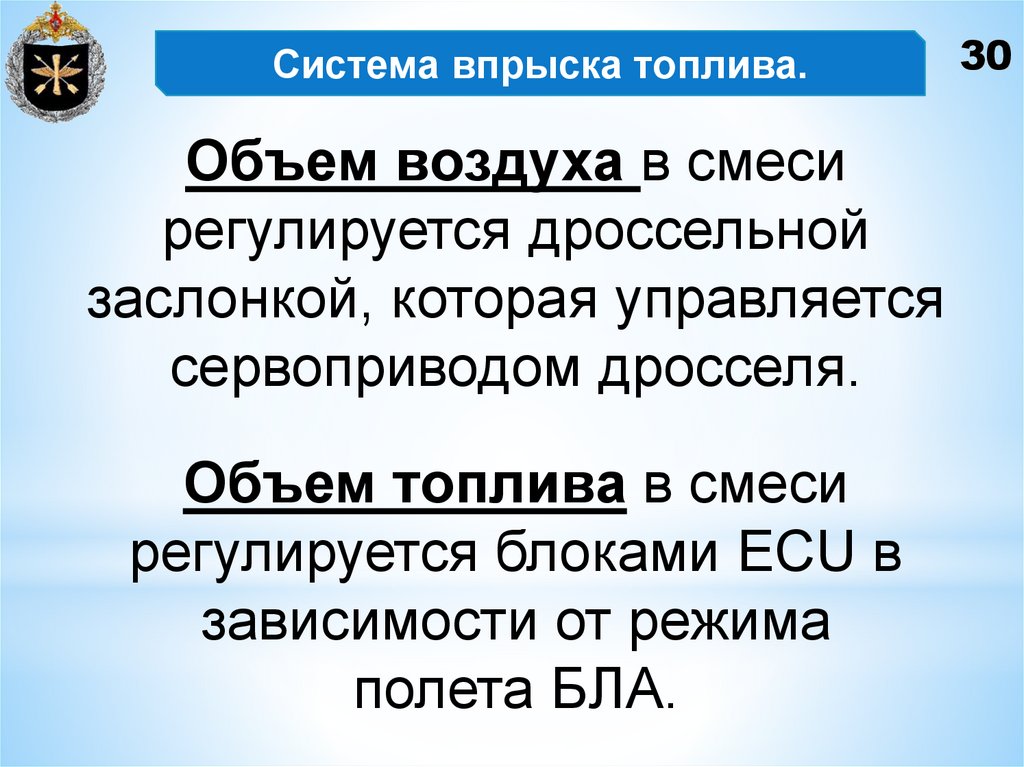

30. Система впрыска топлива.

Объем воздуха в смеси
регулируется дроссельной
заслонкой, которая управляется
сервоприводом дросселя.
Объем топлива в смеси
регулируется блоками ECU в
зависимости от режима
полета БЛА.
30

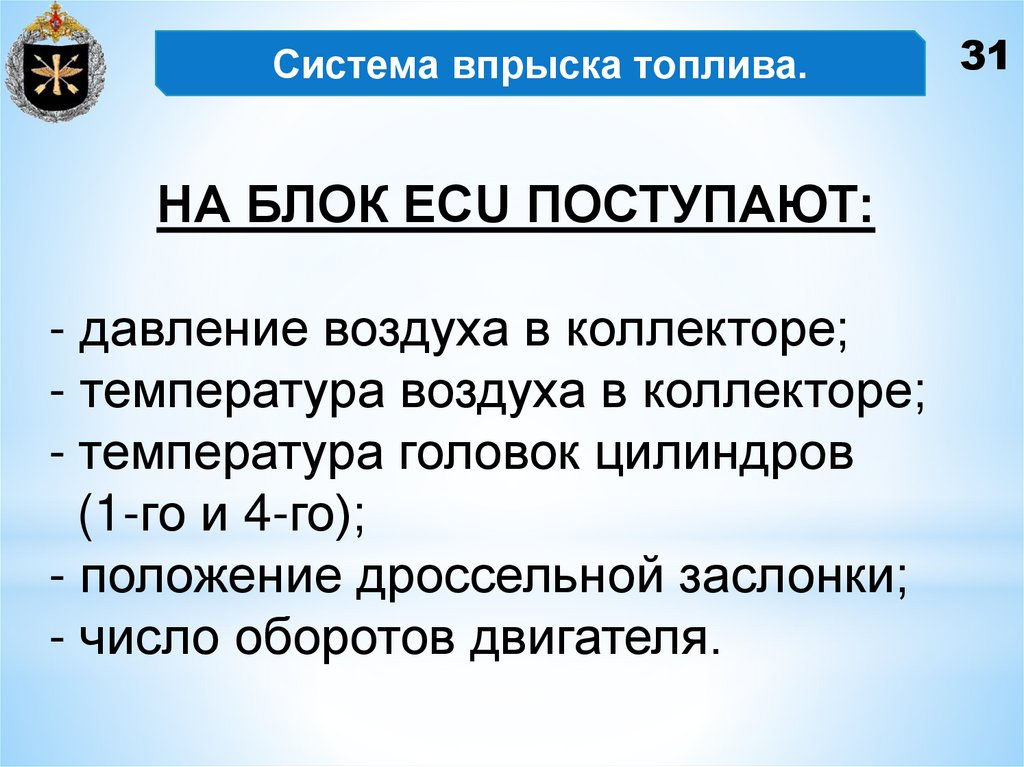

31. Система впрыска топлива.

НА БЛОК ECU ПОСТУПАЮТ:
- давление воздуха в коллекторе;
- температура воздуха в коллекторе;
- температура головок цилиндров
(1-го и 4-го);
- положение дроссельной заслонки;
- число оборотов двигателя.
31

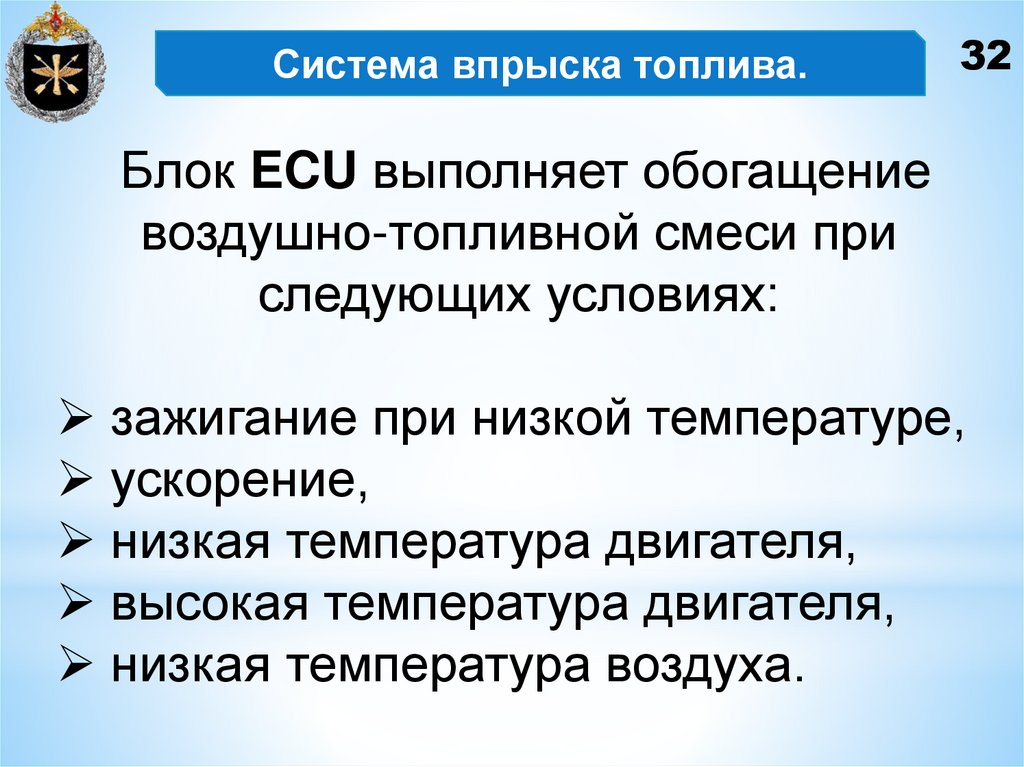

32. Система впрыска топлива.

32
Блок ECU выполняет обогащение
воздушно-топливной смеси при
следующих условиях:
зажигание при низкой температуре,
ускорение,
низкая температура двигателя,
высокая температура двигателя,
низкая температура воздуха.

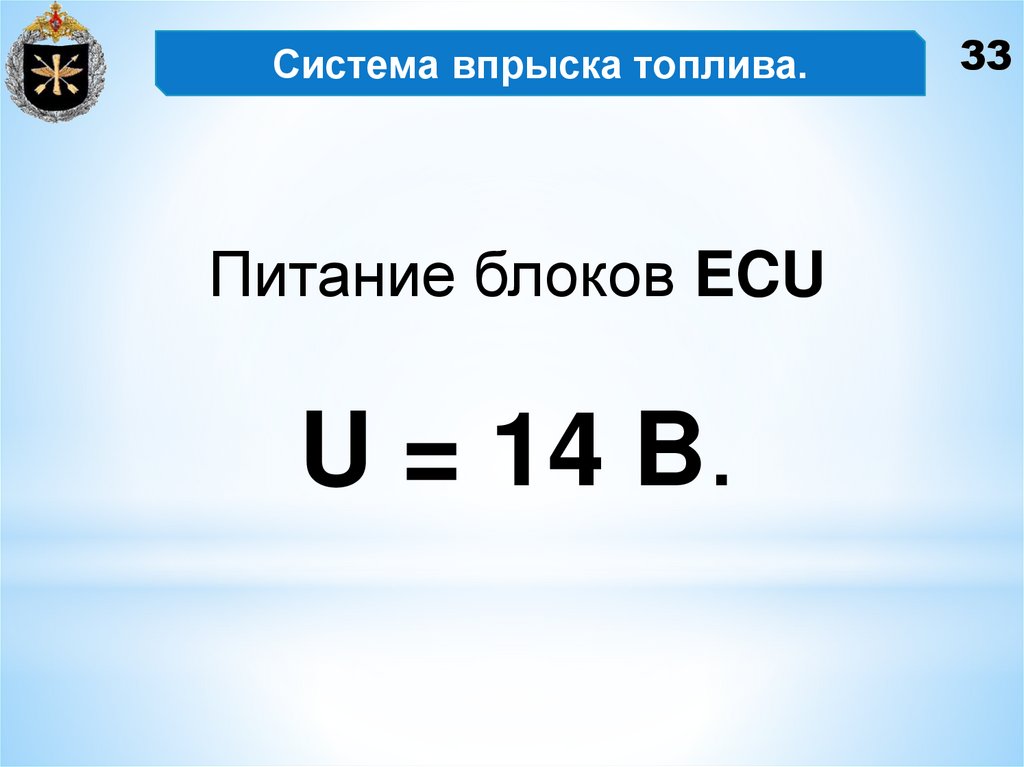

33. Система впрыска топлива.

Питание блоков ECU
U = 14 B.
33

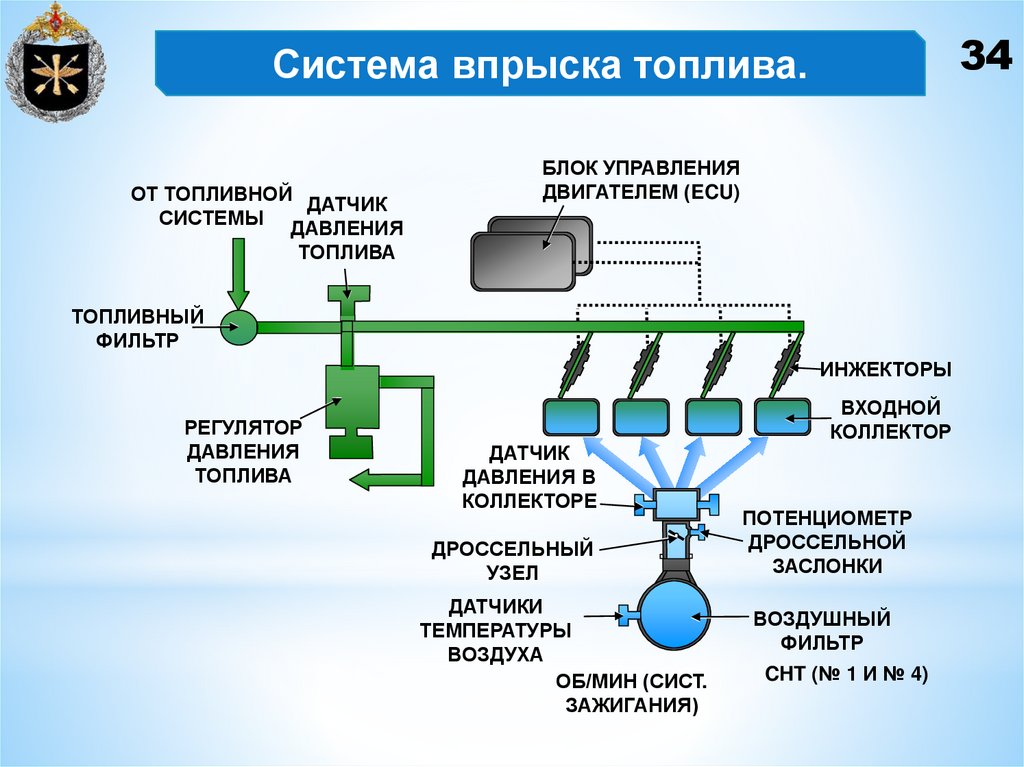

34. Система впрыска топлива.

34
Система впрыска топлива.
ОТ ТОПЛИВНОЙ
ДАТЧИК
СИСТЕМЫ
ДАВЛЕНИЯ
ТОПЛИВА
БЛОК УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (ECU)
ТОПЛИВНЫЙ
ФИЛЬТР
ИНЖЕКТОРЫ
РЕГУЛЯТОР
ДАВЛЕНИЯ
ТОПЛИВА
ДАТЧИК
ДАВЛЕНИЯ В
КОЛЛЕКТОРЕ
ДРОССЕЛЬНЫЙ
УЗЕЛ
ДАТЧИКИ
ТЕМПЕРАТУРЫ
ВОЗДУХА
ОБ/МИН (СИСТ.
ЗАЖИГАНИЯ)
ВХОДНОЙ
КОЛЛЕКТОР
ПОТЕНЦИОМЕТР
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ВОЗДУШНЫЙ
ФИЛЬТР
CHT (№ 1 И № 4)

35.

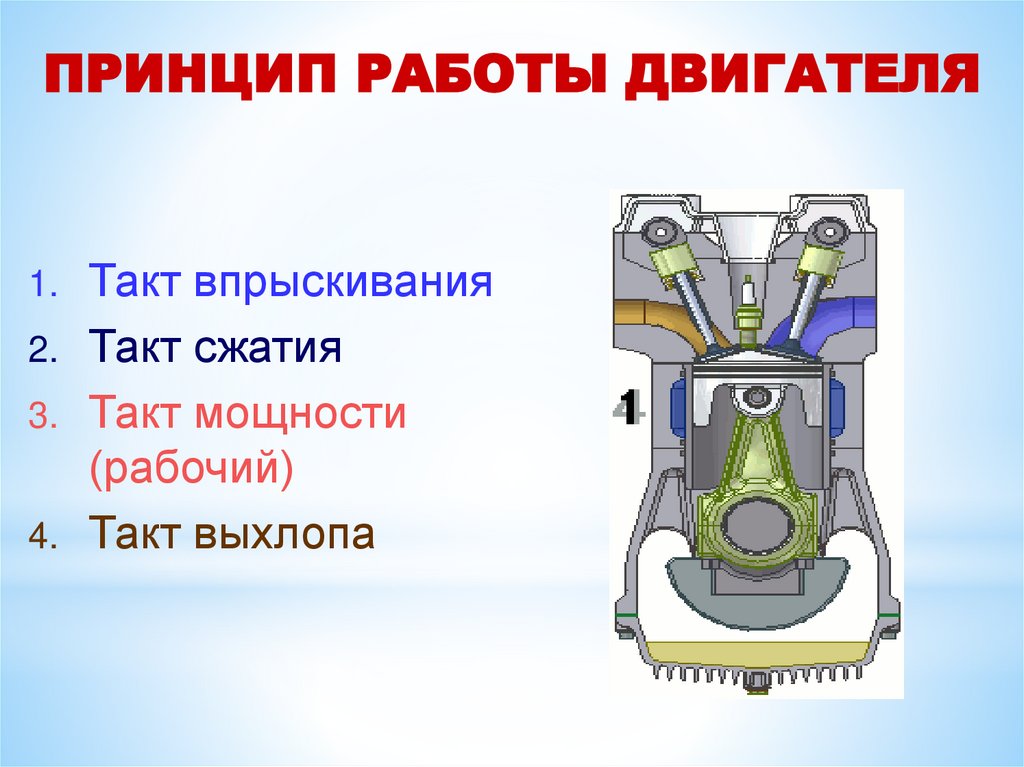

ПРИНЦИП РАБОТЫ ДВИГАТЕЛЯ
Такт впрыскивания
2. Такт сжатия
3. Такт мощности
(рабочий)
4. Такт выхлопа
1.

36.

Вопрос 3.
Органы управления
двигателем.

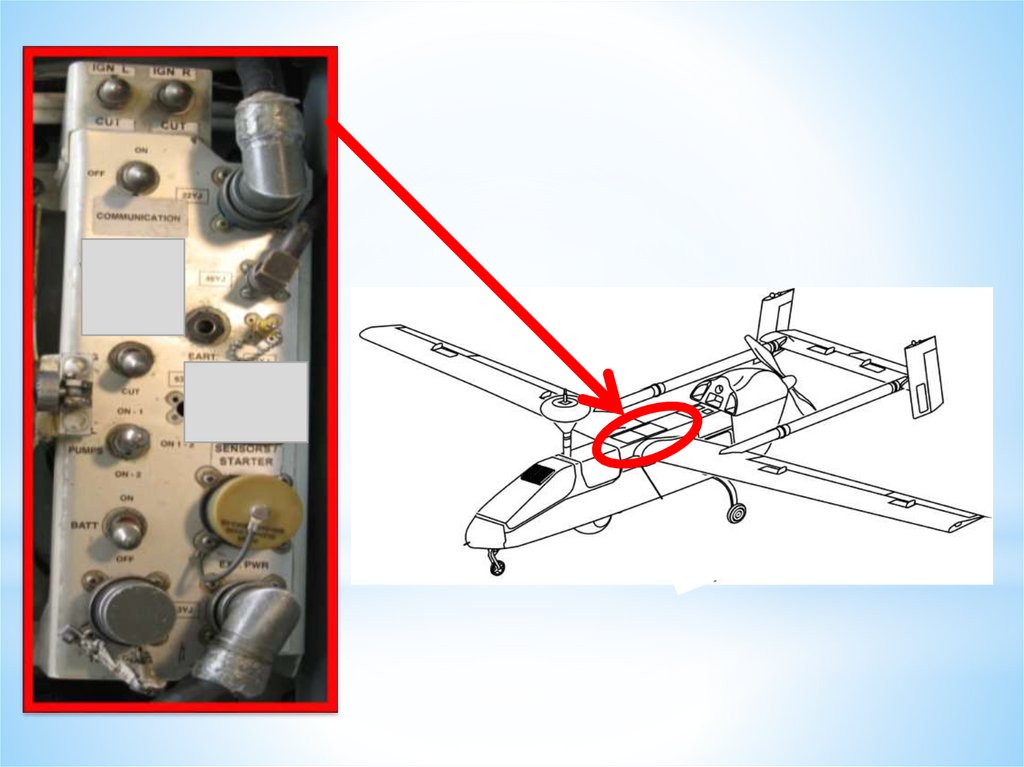

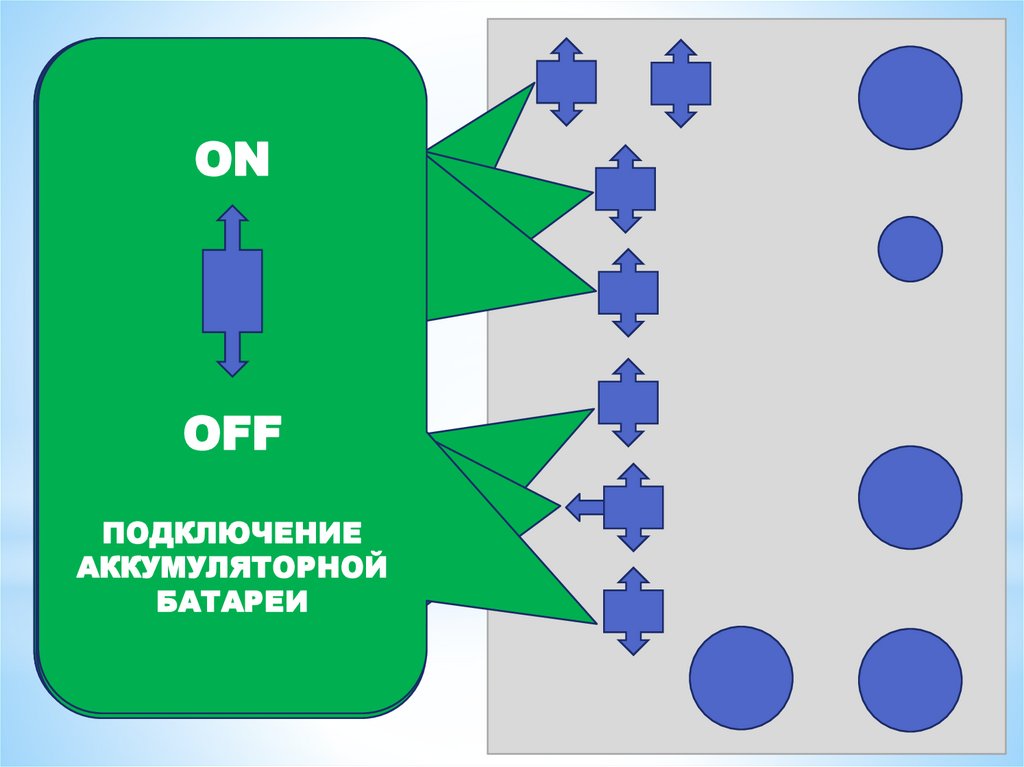

37.

38.

RUN
ON
EGN
LON-1
/R
ON
ON 1-2
CUN
OFF
CUT
OFFON-2
(COMMUNICATION)
(СВОЙ-ЧУЖОЙ)
ПОДКЛЮЧЕНИЕ
Прерыватель
ПЕРЕДАЧА
ЭЛЕКТРОПИТАНИЕ
АККУМУЛЯТОРНОЙ
ПИТАНИЕ
цепи
28 вольт
УПРАВЛЕНИЯ
ПО
ДВИГАТЕЛЬНОЙ
ТОПЛИВНЫХ
БАТАРЕИ
ОТВЕТЧИКА
28
В.
на
катушку
ЛИНИИ
СВЯЗИ
УСТАНОВКИ
НАСОСОВ
зажигания

39.

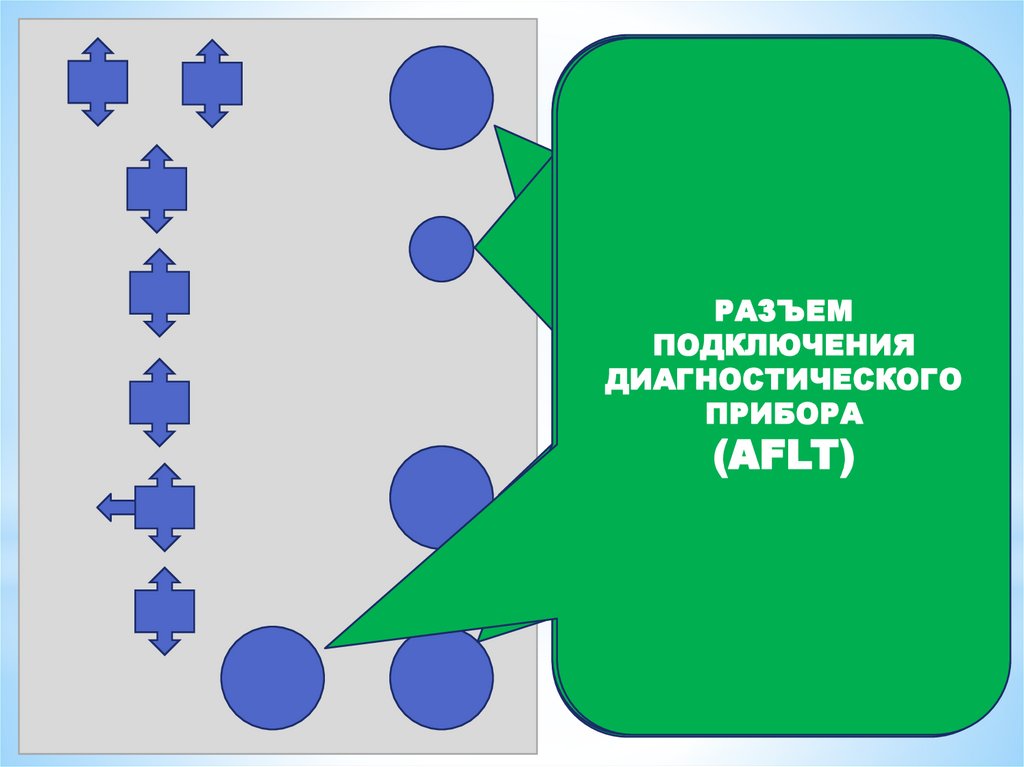

РАЗЪЕМ
РАЗЪЕМ
ПОДКЛЮЧЕНИЕ
ЭЛЕКТРОПИТАНИЯ
ПОДКЛЮЧЕНИЯ
ПРАВОЙ
КОНСОЛИ
ВНЕШНЕГО
РЧ
- РАЗЪЕМ
ЛЕВОЙ
КОНСОЛИ
ДИАГНОСТИЧЕСКОГО
КРЫЛА
И
ПРИБОРА
ПИТАНИЯ
УВЧ
АНТЕННЫ
ХВОСТОВОГО
(AFLT)
28 В.
ОПЕРЕНИЯ.

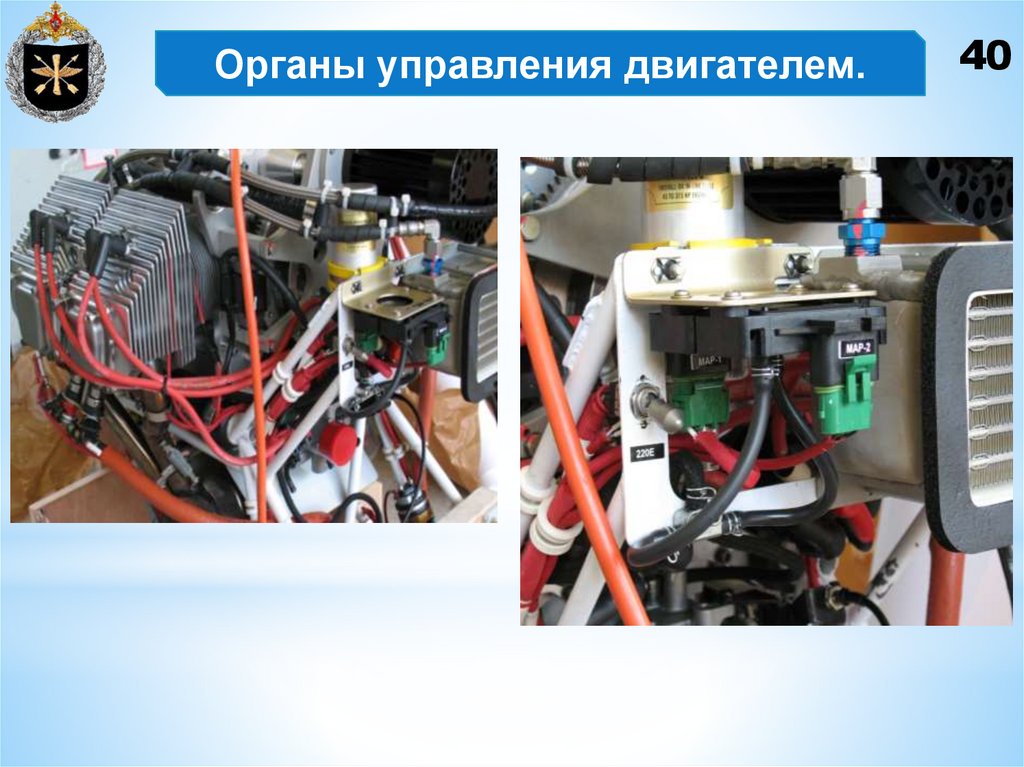

40.

Органы управления двигателем.
40
