Тема 4. Системы двигательной установки. Топливная система. Занятие 4. Изучение конструктивных элементов двигателя

1. Старший преподаватель: майор Кутузов Андрей Станиславович

Цикл: Подготовки специалистов на комплексы с беспилотными
летательными аппаратами средней дальности и
большой продолжительности полета.
Дисциплина: Конструкция и эксплуатация комплекса с БПЛА
средней дальности «Форпост».
Тема 4.
Системы двигательной установки.
Топливная система.
Занятие 4.
Изучение конструктивных элементов
двигателя.
Старший преподаватель: майор Кутузов Андрей Станиславович

2. Основные системы двигателя.

2
масляная система (система смазки);
система впрыска топлива;
топливная система;
система зажигания, запуска и
электропитания;
датчики двигателя.

3. Основные системы двигателя.

Масляная система
двигателя
(система смазки)
3

4. Основные системы двигателя.

Масляная система
(система смазки)
обеспечивает смазывание различных
подвижных деталей и подшипников
двигателя в целях снижения трения и
предотвращения перегрева двигателя.
Двигатель снабжен картерной системой
принудительной смазки.
4

5. Основные системы двигателя.

5

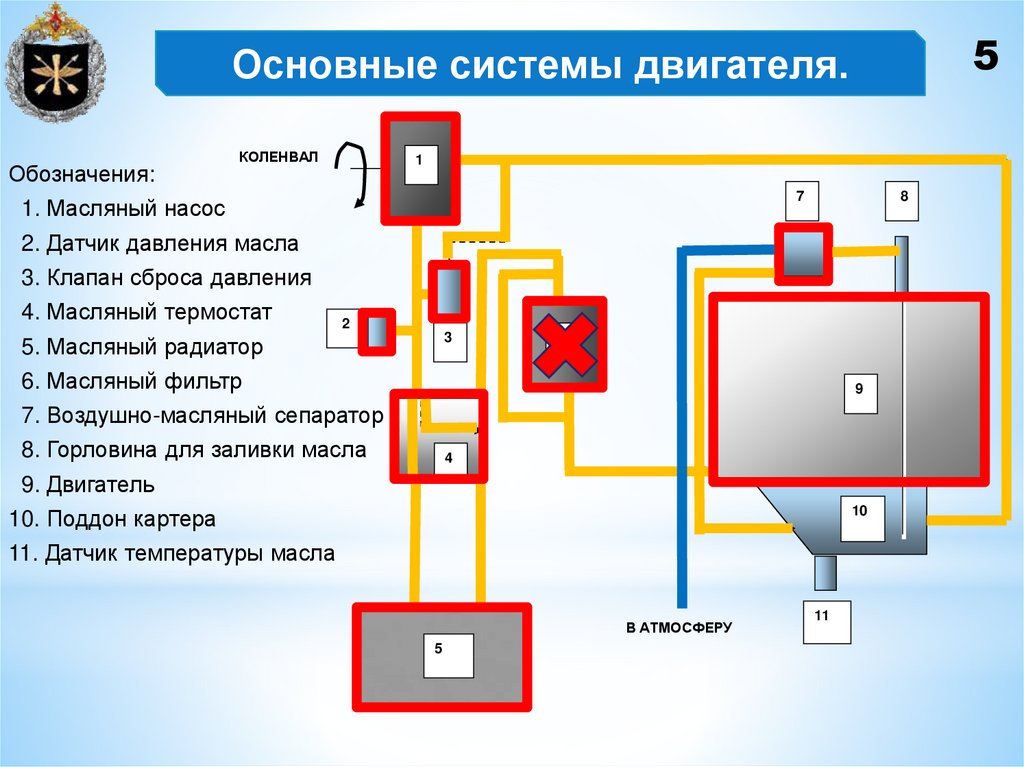

Основные системы двигателя.
Обозначения:
КОЛЕНВАЛ
1
7
1. Масляный насос
8
2. Датчик давления масла
3. Клапан сброса давления
4. Масляный термостат
2
3
5. Масляный радиатор
6
6. Масляный фильтр
9
7. Воздушно-масляный сепаратор
8. Горловина для заливки масла
4
9. Двигатель
10
10. Поддон картера
11. Датчик температуры масла
В АТМОСФЕРУ
5
11

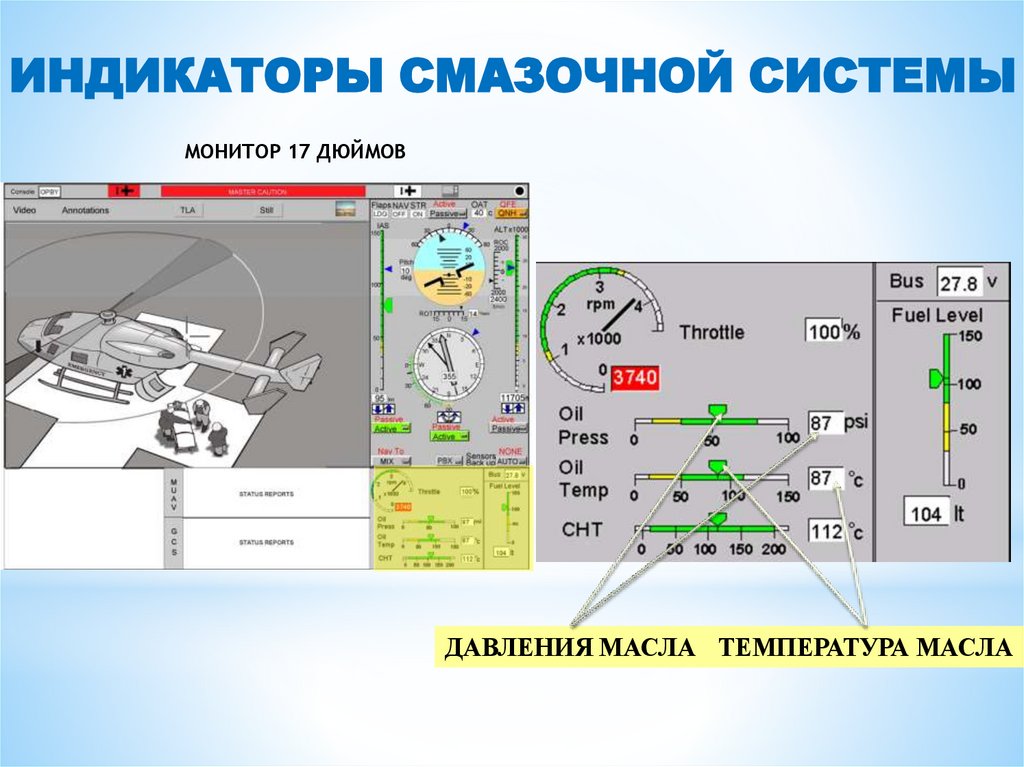

6. ИНДИКАТОРЫ СМАЗОЧНОЙ СИСТЕМЫ

МОНИТОР 17 ДЮЙМОВ
ДАВЛЕНИЯ МАСЛА ТЕМПЕРАТУРА МАСЛА

7.

Датчики двигателя.

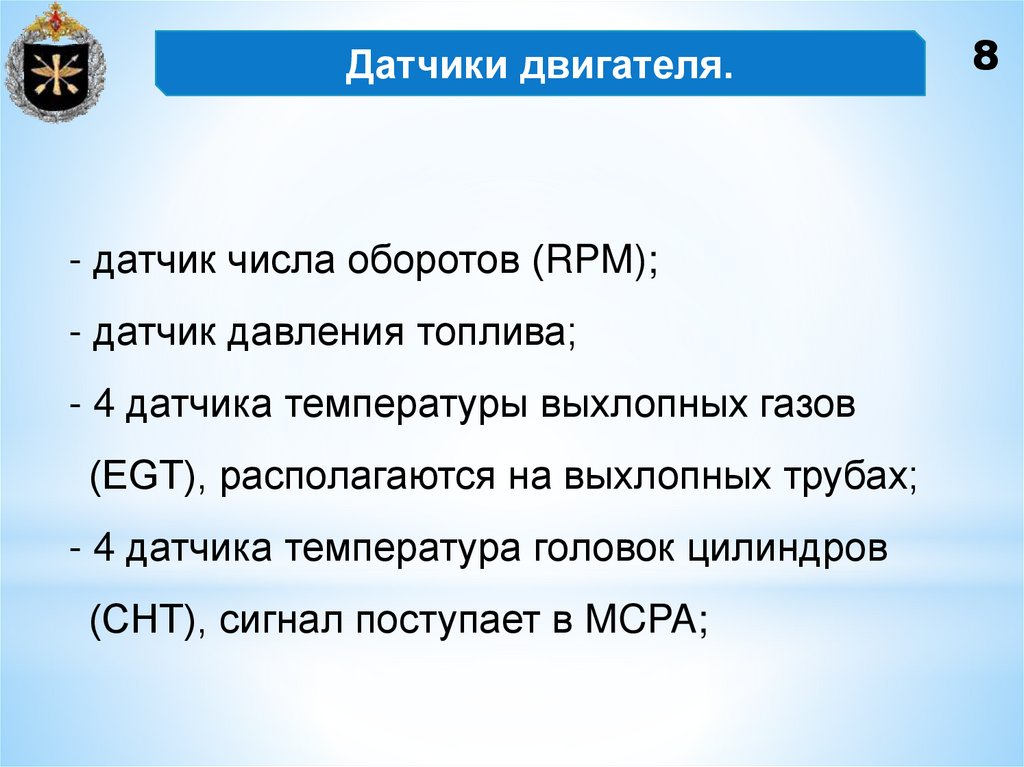

8. Датчики двигателя.

- датчик числа оборотов (RPM);
- датчик давления топлива;
- 4 датчика температуры выхлопных газов
(EGT), располагаются на выхлопных трубах;
- 4 датчика температура головок цилиндров
(CHT), сигнал поступает в MCPA;
8

9. Датчики двигателя.

- 2 датчика давление воздуха в коллекторе;
- 2 датчика температуры впускаемого воздуха;
- датчик температура масла;
- датчик давления масла;
- датчик положения дроссельной заслонки;
- 2 термистора, располагаемые на 1-м и 4-м
цилиндре, сигнал с которых поступает в блок
ECU.
9

10.

Система зажигания.
Система зажигания.

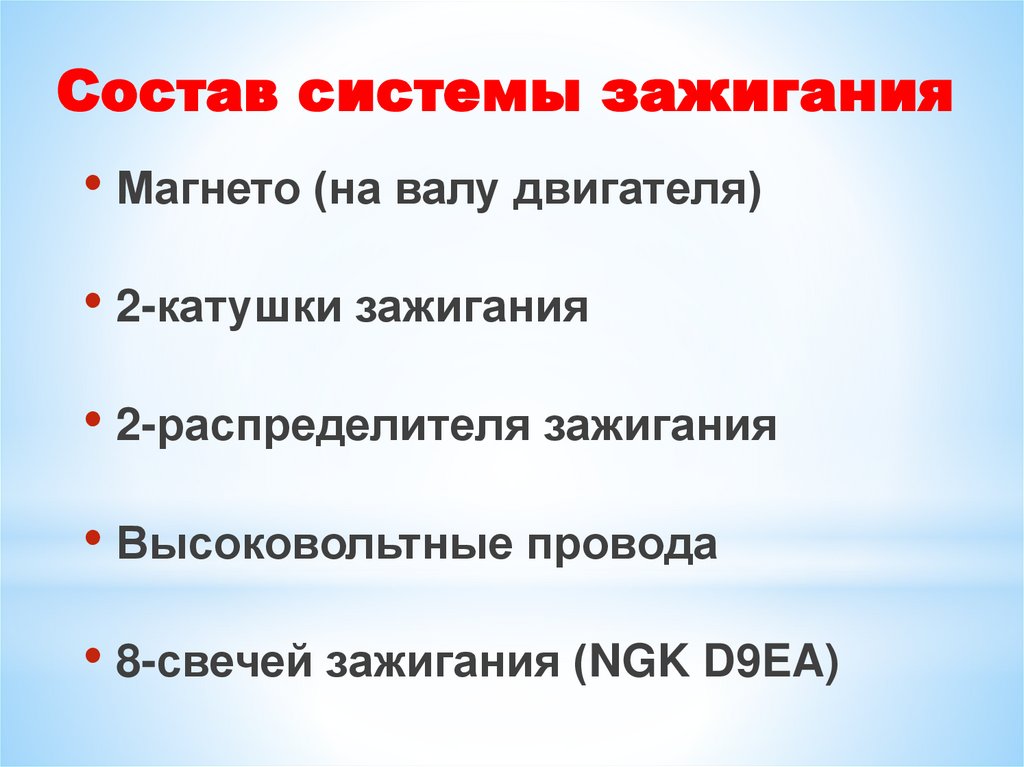

11. Состав системы зажигания

• Магнето (на валу двигателя)
• 2-катушки зажигания
• 2-распределителя зажигания
• Высоковольтные провода
• 8-свечей зажигания (NGK D9EA)

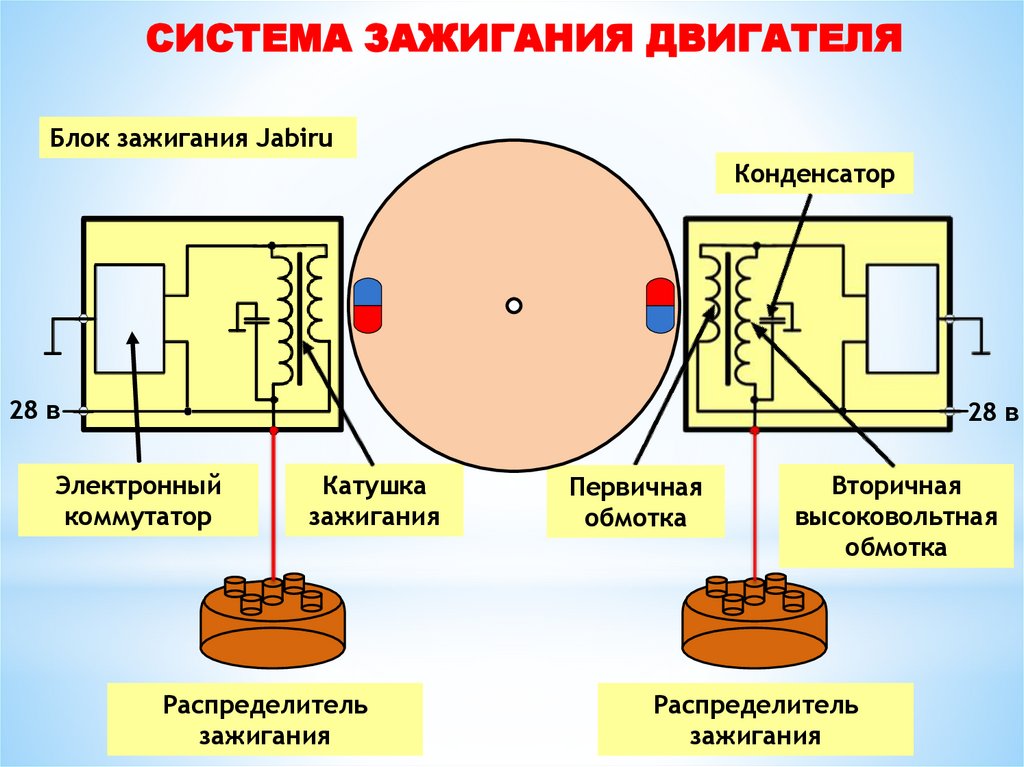

12. СИСТЕМА ЗАЖИГАНИЯ ДВИГАТЕЛЯ

Блок зажигания Jabiru
Конденсатор
28 в
28 в
Электронный
коммутатор
Катушка
зажигания
Распределитель
зажигания
Первичная
обмотка
Вторичная
высоковольтная
обмотка
Распределитель
зажигания

13.

Система запуска.
Система
запуска
двигателя.

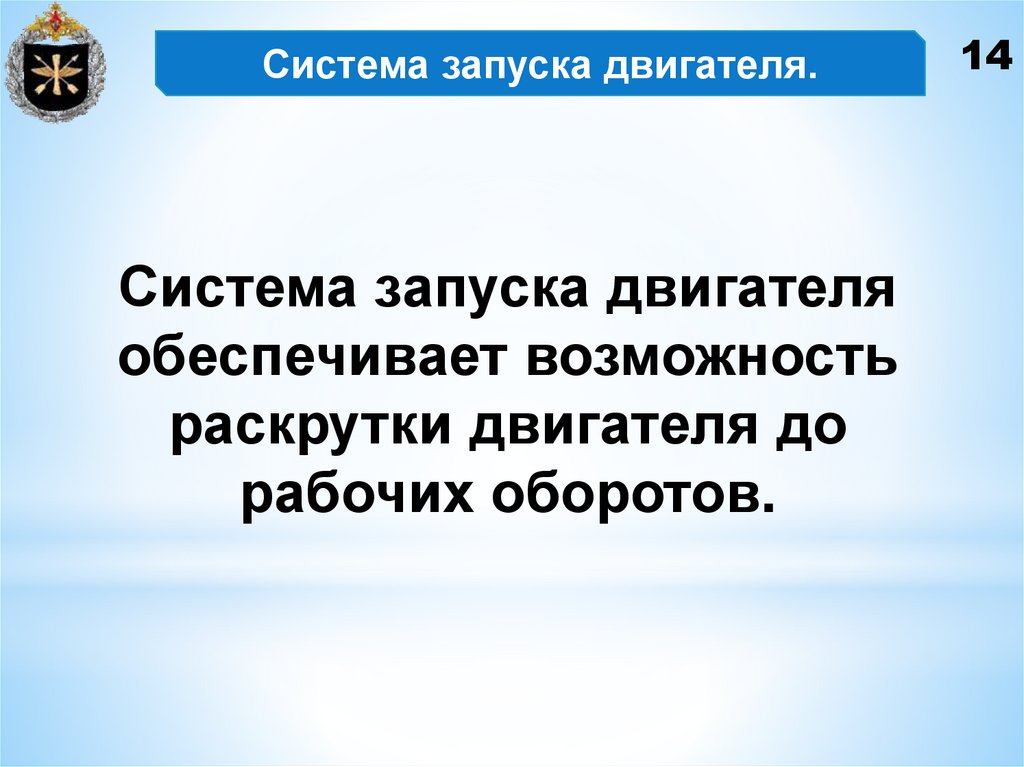

14. Система запуска двигателя.

Система запуска двигателя
обеспечивает возможность
раскрутки двигателя до
рабочих оборотов.
14

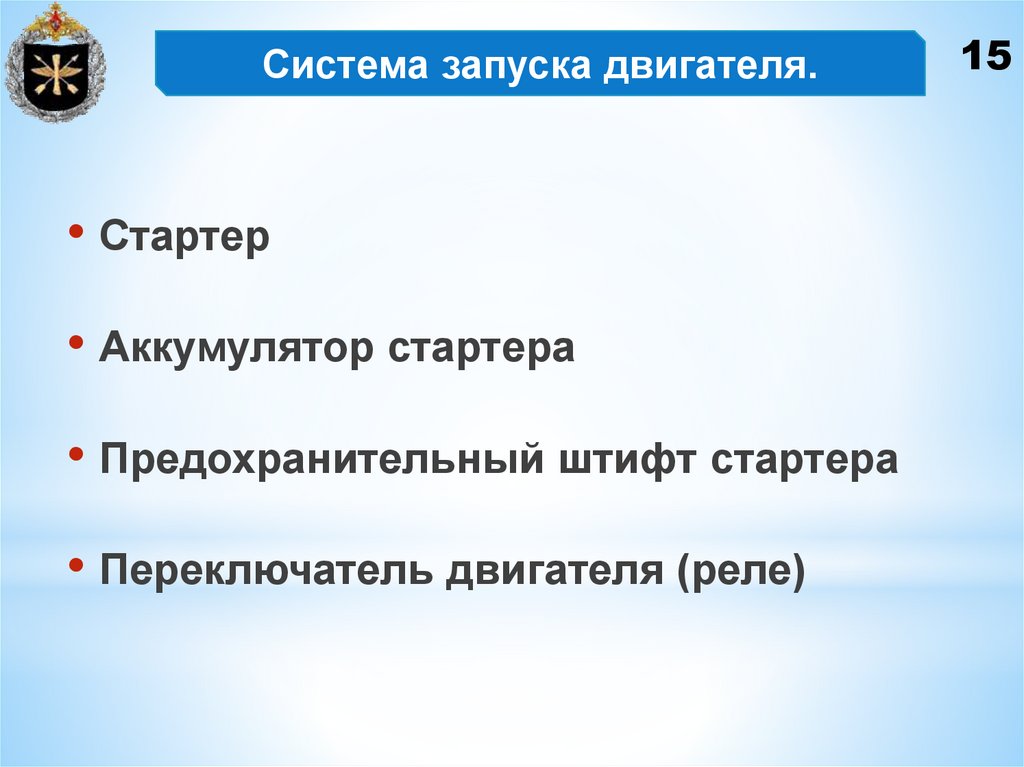

15. Система запуска двигателя.

• Стартер
• Аккумулятор стартера
• Предохранительный штифт стартера
• Переключатель двигателя (реле)
15

16.

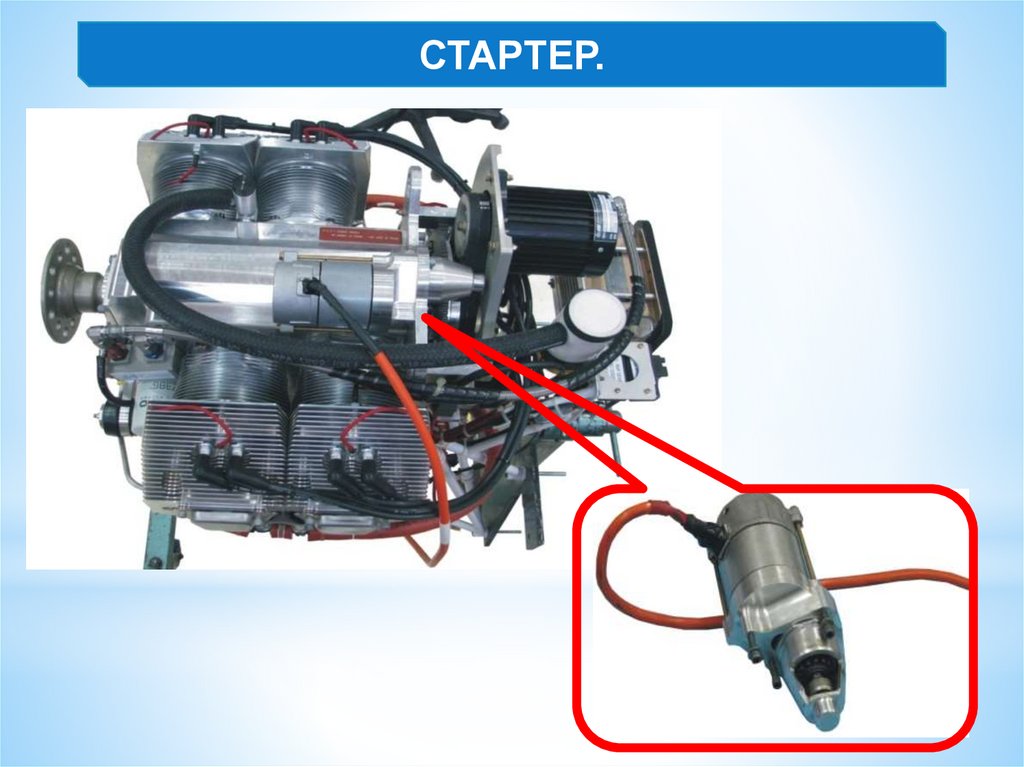

СТАРТЕР.

17.

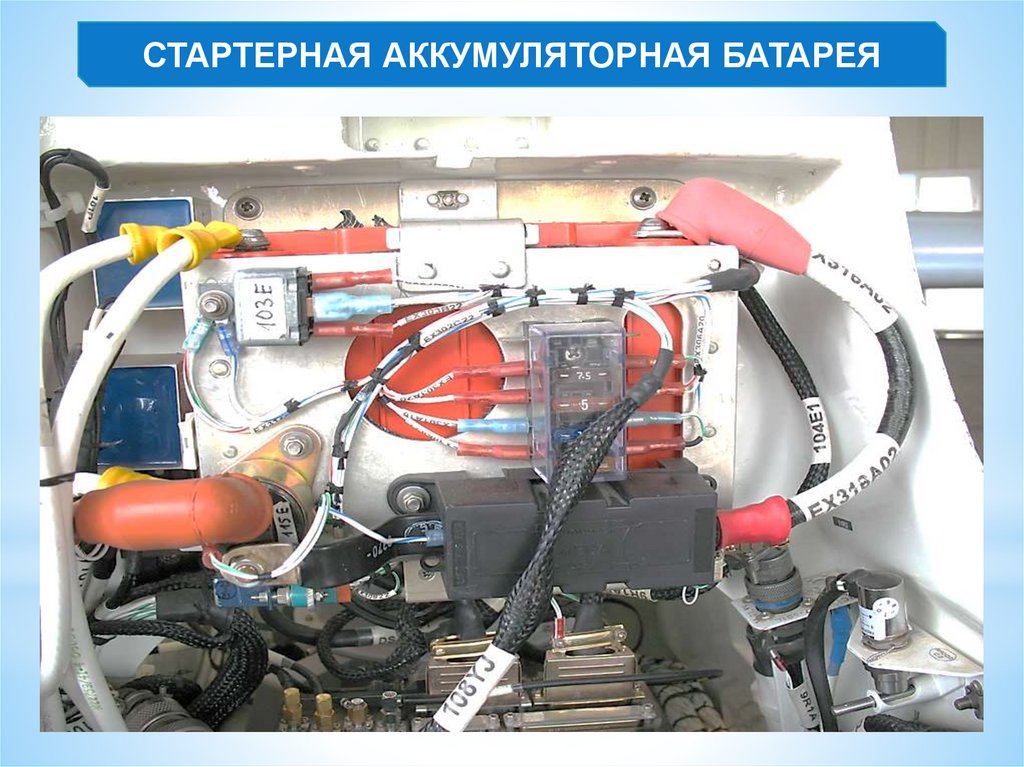

СТАРТЕРНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ

18.

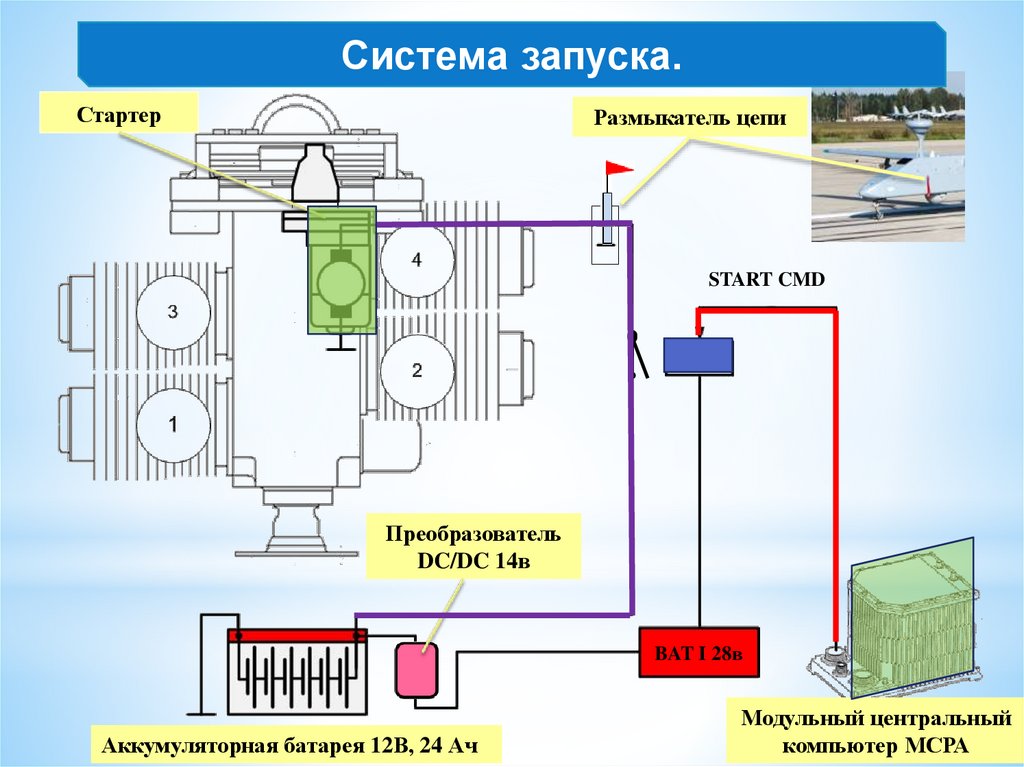

Система запуска.
Стартер
Размыкатель цепи
START CMD
Преобразователь
DC/DC 14в
BAT I 28в
Аккумуляторная батарея 12В, 24 Ач
Модульный центральный
компьютер МСРА

19.

Система запуска.
Система
впрыска
топлива.

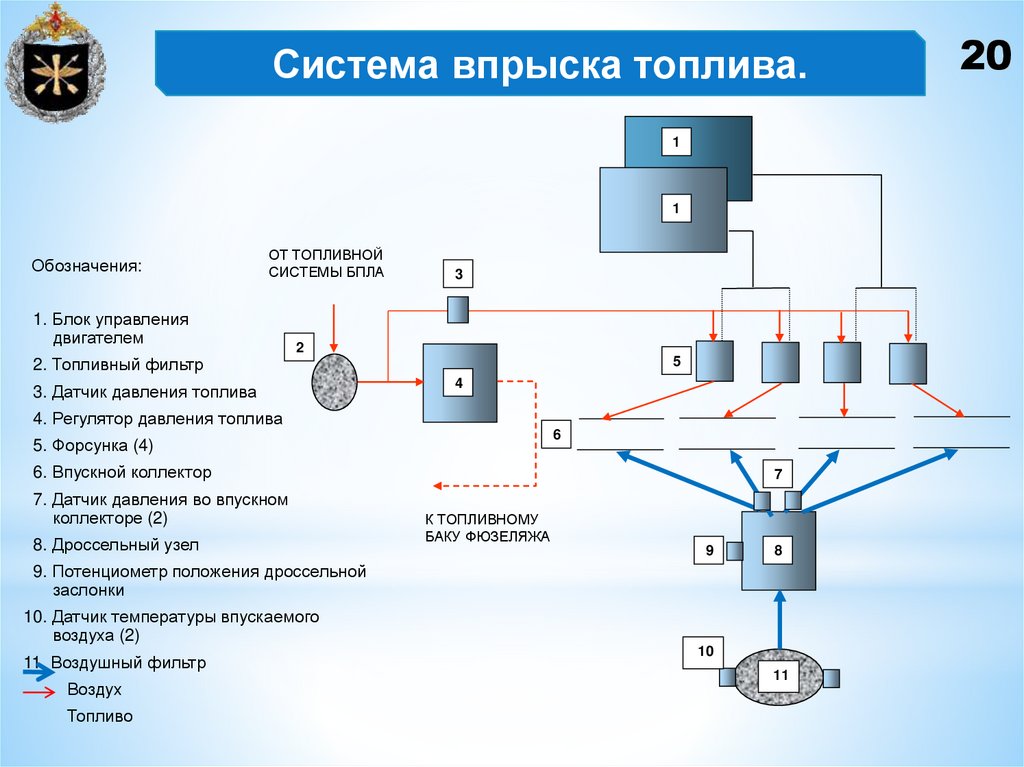

20. Система впрыска топлива.

1
1
Обозначения:
ОТ ТОПЛИВНОЙ
СИСТЕМЫ БПЛА
1. Блок управления
двигателем
2. Топливный фильтр
3
2
3. Датчик давления топлива
5
4
4. Регулятор давления топлива
6
5. Форсунка (4)
6. Впускной коллектор
7. Датчик давления во впускном
коллекторе (2)
8. Дроссельный узел
7
К ТОПЛИВНОМУ
БАКУ ФЮЗЕЛЯЖА
9
8
9. Потенциометр положения дроссельной
заслонки
10. Датчик температуры впускаемого
воздуха (2)
11. Воздушный фильтр
Воздух
Топливо
10
11
20

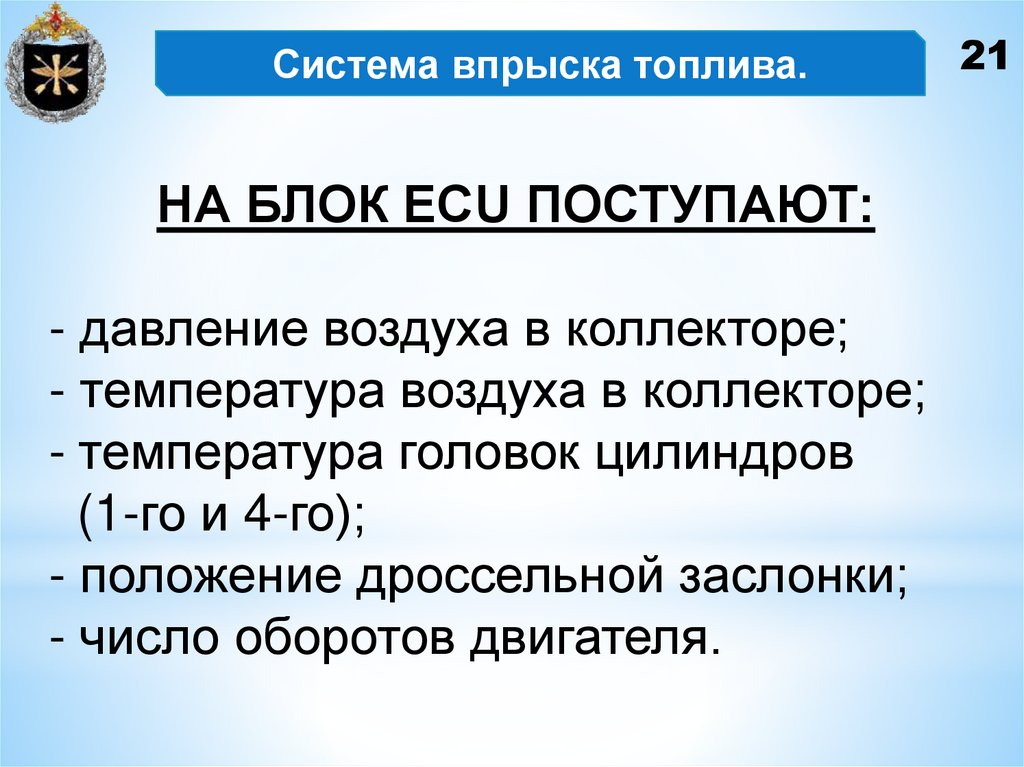

21. Система впрыска топлива.

НА БЛОК ECU ПОСТУПАЮТ:
- давление воздуха в коллекторе;
- температура воздуха в коллекторе;
- температура головок цилиндров
(1-го и 4-го);
- положение дроссельной заслонки;
- число оборотов двигателя.
21

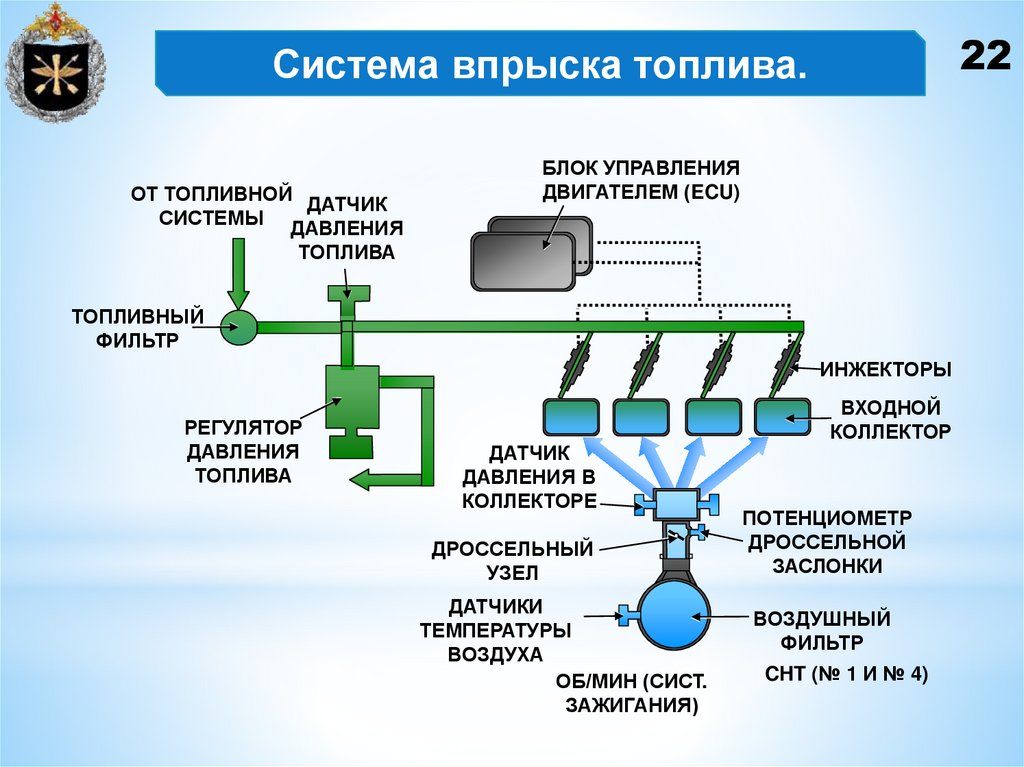

22. Система впрыска топлива.

22
Система впрыска топлива.
ОТ ТОПЛИВНОЙ
ДАТЧИК
СИСТЕМЫ
ДАВЛЕНИЯ
ТОПЛИВА
БЛОК УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ (ECU)
ТОПЛИВНЫЙ
ФИЛЬТР
ИНЖЕКТОРЫ
РЕГУЛЯТОР
ДАВЛЕНИЯ
ТОПЛИВА
ДАТЧИК
ДАВЛЕНИЯ В
КОЛЛЕКТОРЕ
ДРОССЕЛЬНЫЙ
УЗЕЛ
ДАТЧИКИ
ТЕМПЕРАТУРЫ
ВОЗДУХА
ОБ/МИН (СИСТ.
ЗАЖИГАНИЯ)
ВХОДНОЙ
КОЛЛЕКТОР
ПОТЕНЦИОМЕТР
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
ВОЗДУШНЫЙ
ФИЛЬТР
CHT (№ 1 И № 4)

23.

Система
запуска.

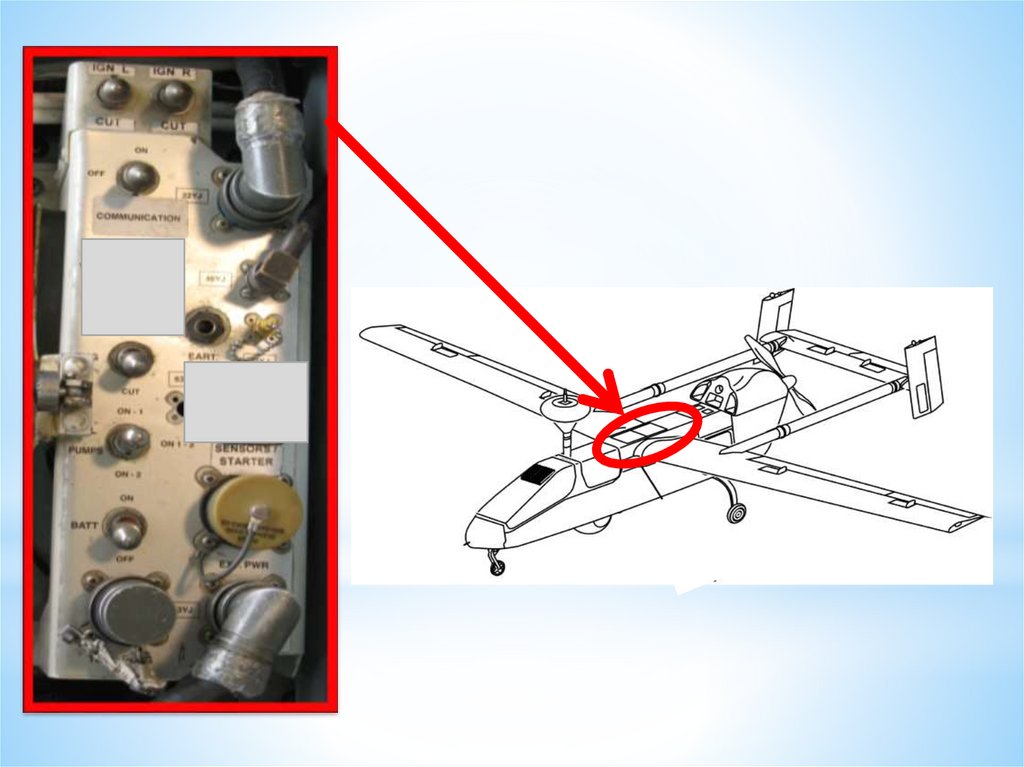

Органы
управления
двигателем.

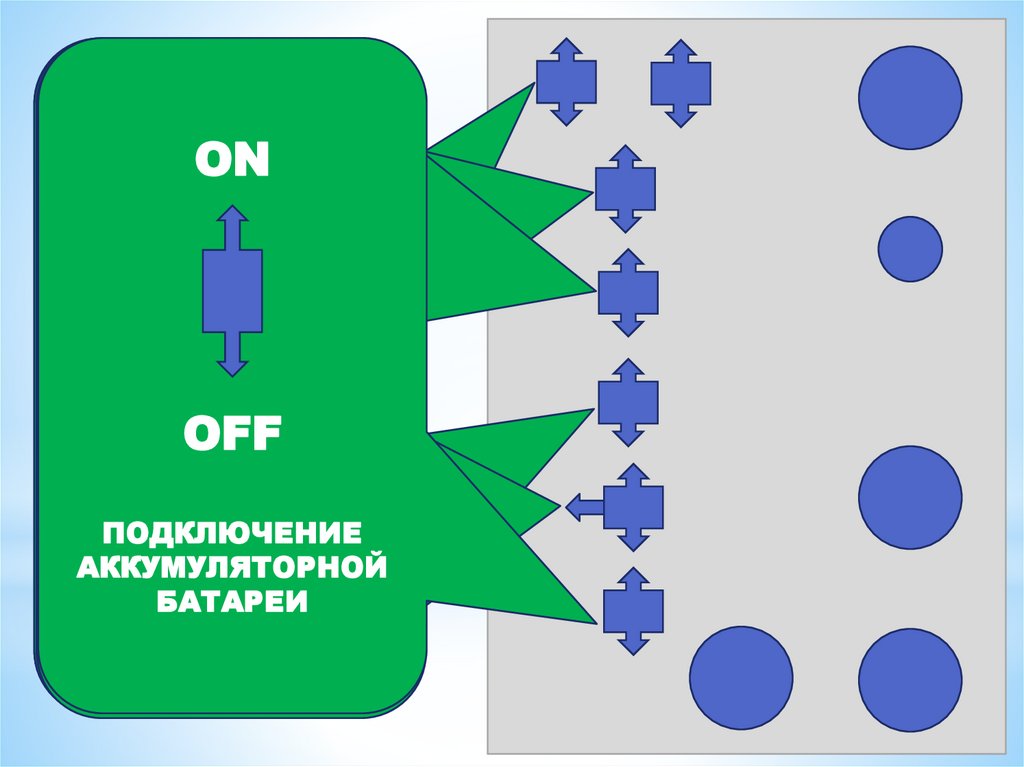

24.

25.

RUN
ON
EGN
LON-1
/R
ON
ON 1-2
CUN
OFF
CUT
OFFON-2
(COMMUNICATION)
(СВОЙ-ЧУЖОЙ)
ПОДКЛЮЧЕНИЕ
Прерыватель
ПЕРЕДАЧА
ЭЛЕКТРОПИТАНИЕ
АККУМУЛЯТОРНОЙ
ПИТАНИЕ
цепи
28 вольт
УПРАВЛЕНИЯ
ПО
ДВИГАТЕЛЬНОЙ
ТОПЛИВНЫХ
БАТАРЕИ
ОТВЕТЧИКА
28
В.
на
катушку
ЛИНИИ
СВЯЗИ
УСТАНОВКИ
НАСОСОВ
зажигания

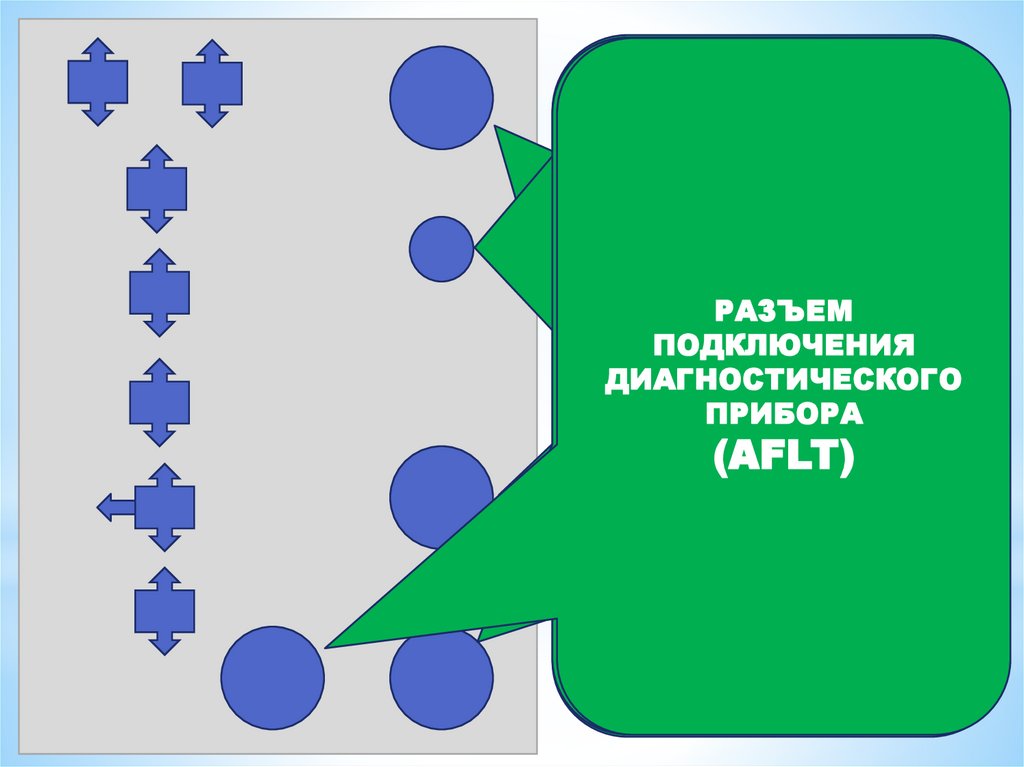

26.

РАЗЪЕМ
РАЗЪЕМ
ПОДКЛЮЧЕНИЕ
ЭЛЕКТРОПИТАНИЯ
ПОДКЛЮЧЕНИЯ
ПРАВОЙ
КОНСОЛИ
ВНЕШНЕГО
РЧ
- РАЗЪЕМ
ЛЕВОЙ
КОНСОЛИ
ДИАГНОСТИЧЕСКОГО
КРЫЛА
И
ПРИБОРА
ПИТАНИЯ
УВЧ
АНТЕННЫ
ХВОСТОВОГО
(AFLT)
28 В.
ОПЕРЕНИЯ.
