Тема 4. Системы двигательной установки. Топливная система. Занятие 1. Описание двигателя. Основные системы двигателя

1. Старший преподаватель: майор Кутузов Андрей Станиславович

Цикл: Подготовки специалистов на комплексы с беспилотными
летательными аппаратами средней дальности и
большой продолжительности полета.
Дисциплина: Конструкция и эксплуатация комплекса с БПЛА
средней дальности «Форпост».
Тема 4.
Системы двигательной установки.
Топливная система.
Занятие 1.
Описание двигателя.
Основные системы двигателя.
Старший преподаватель: майор Кутузов Андрей Станиславович

2. Цели занятия

Перечислить основные ТХ двигателя.
Перечислить основные системы двигателя.
Описать состав и принцип работы системы
смазки двигателя.
Перечислить датчики двигателя.

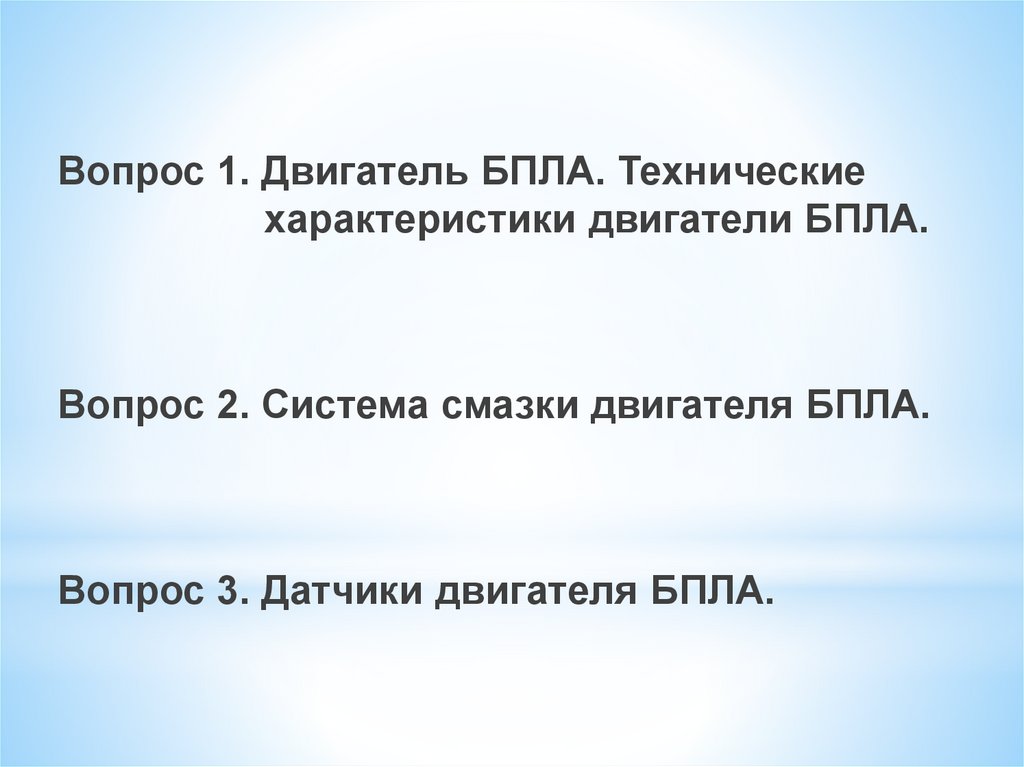

3.

Вопрос 1. Двигатель БПЛА. Технические
характеристики двигатели БПЛА.
Вопрос 2. Система смазки двигателя БПЛА.
Вопрос 3. Датчики двигателя БПЛА.

4.

Вопрос 1.
Основные характеристики
двигателя.

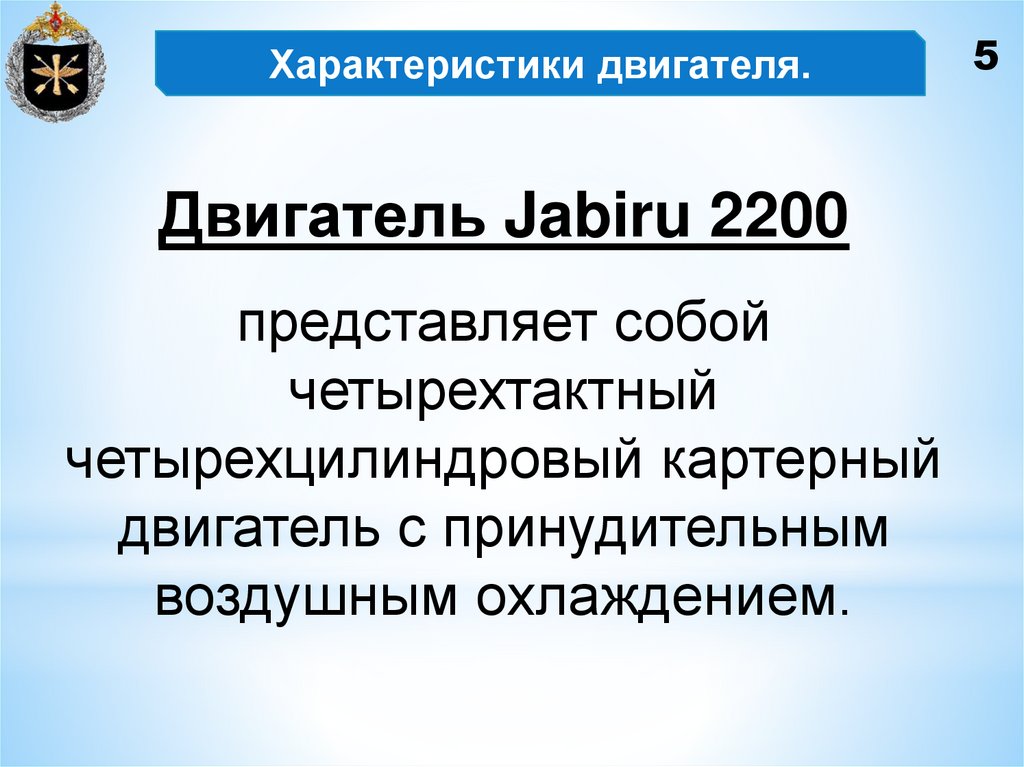

5. Характеристики двигателя.

Двигатель Jabiru 2200
представляет собой
четырехтактный
четырехцилиндровый картерный
двигатель с принудительным
воздушным охлаждением.
5

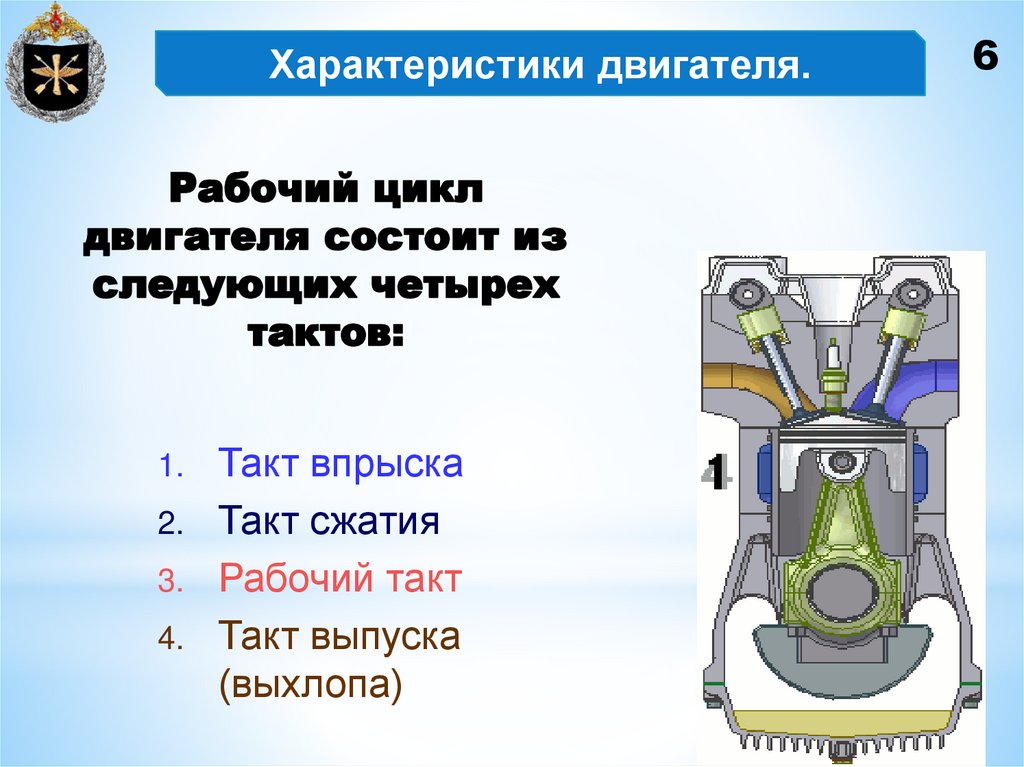

6. Характеристики двигателя.

Рабочий цикл
двигателя состоит из
следующих четырех
тактов:
Такт впрыска
2. Такт сжатия
3. Рабочий такт
4. Такт выпуска
(выхлопа)
1.
6

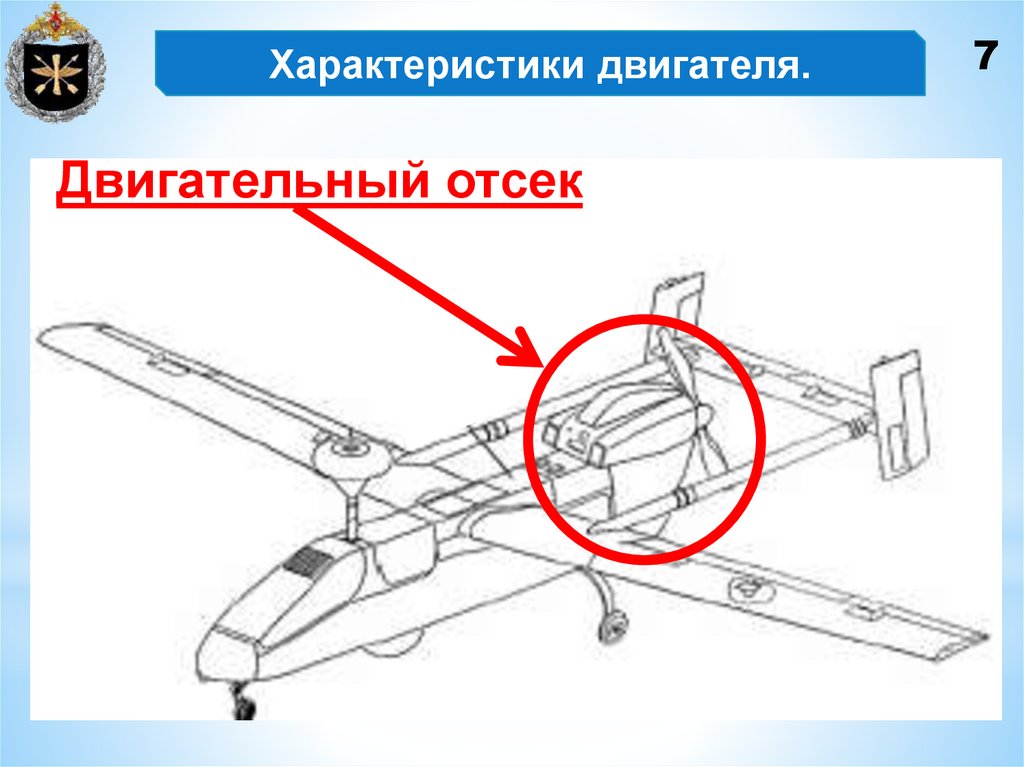

7. Характеристики двигателя.

Двигательный отсек
7

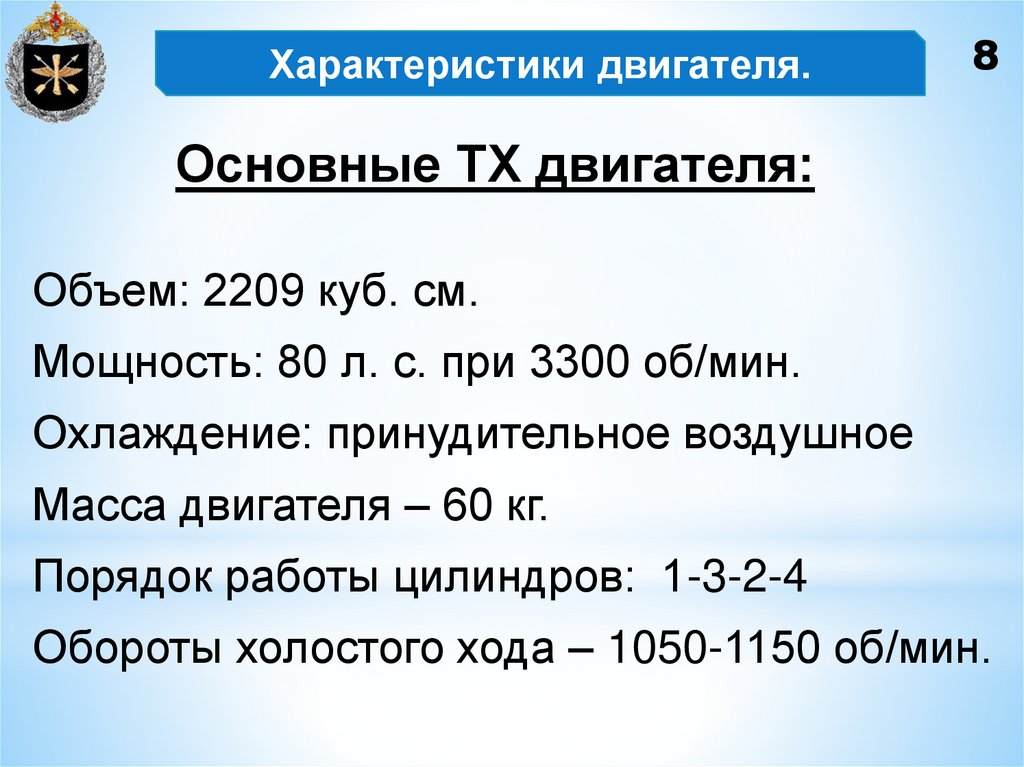

8. Характеристики двигателя.

8
Основные ТХ двигателя:
Объем: 2209 куб. см.
Мощность: 80 л. с. при 3300 об/мин.
Охлаждение: принудительное воздушное
Масса двигателя – 60 кг.
Порядок работы цилиндров: 1-3-2-4
Обороты холостого хода – 1050-1150 об/мин.

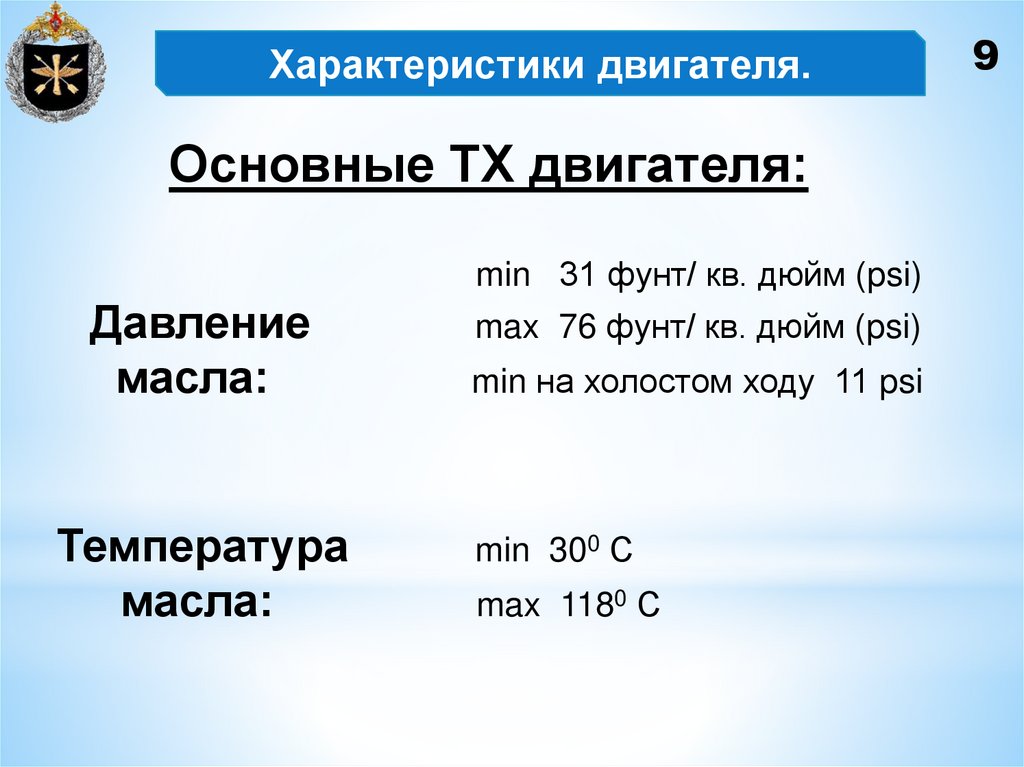

9. Характеристики двигателя.

Основные ТХ двигателя:
min 31 фунт/ кв. дюйм (psi)
Давление
масла:
Температура
масла:
max 76 фунт/ кв. дюйм (psi)
min на холостом ходу 11 psi
min 300 С
max 1180 С
9

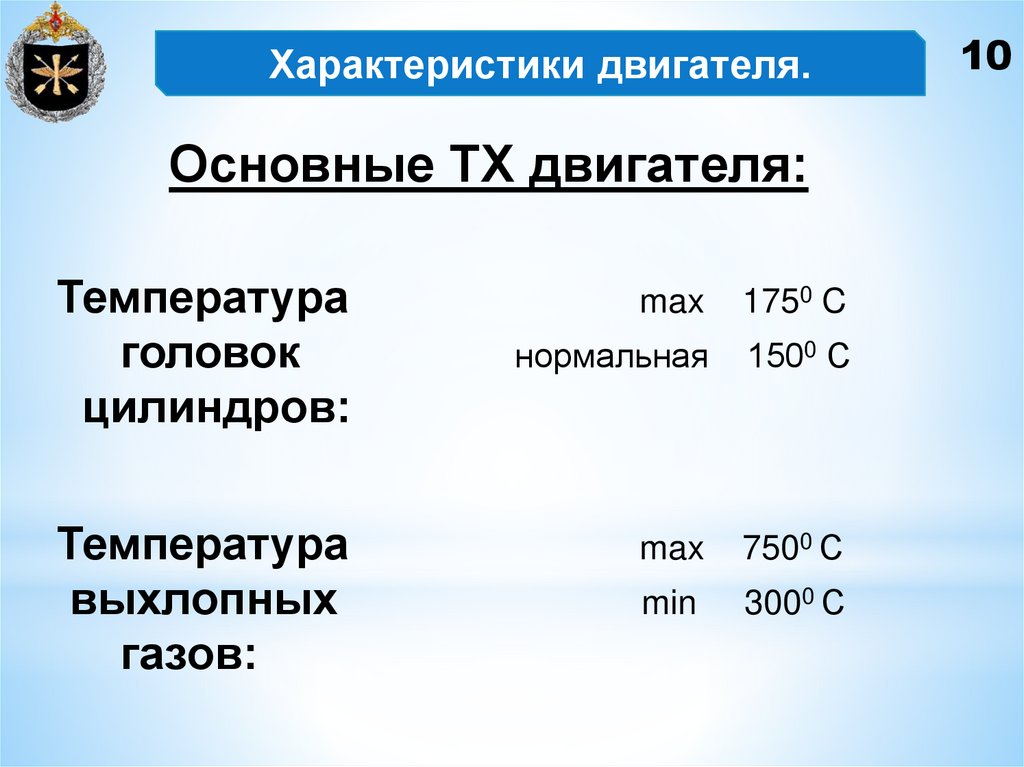

10. Характеристики двигателя.

Основные ТХ двигателя:
Температура
головок
цилиндров:
Температура
выхлопных
газов:
max
1750 C
нормальная
1500 С
max
7500 С
min
3000 С
10

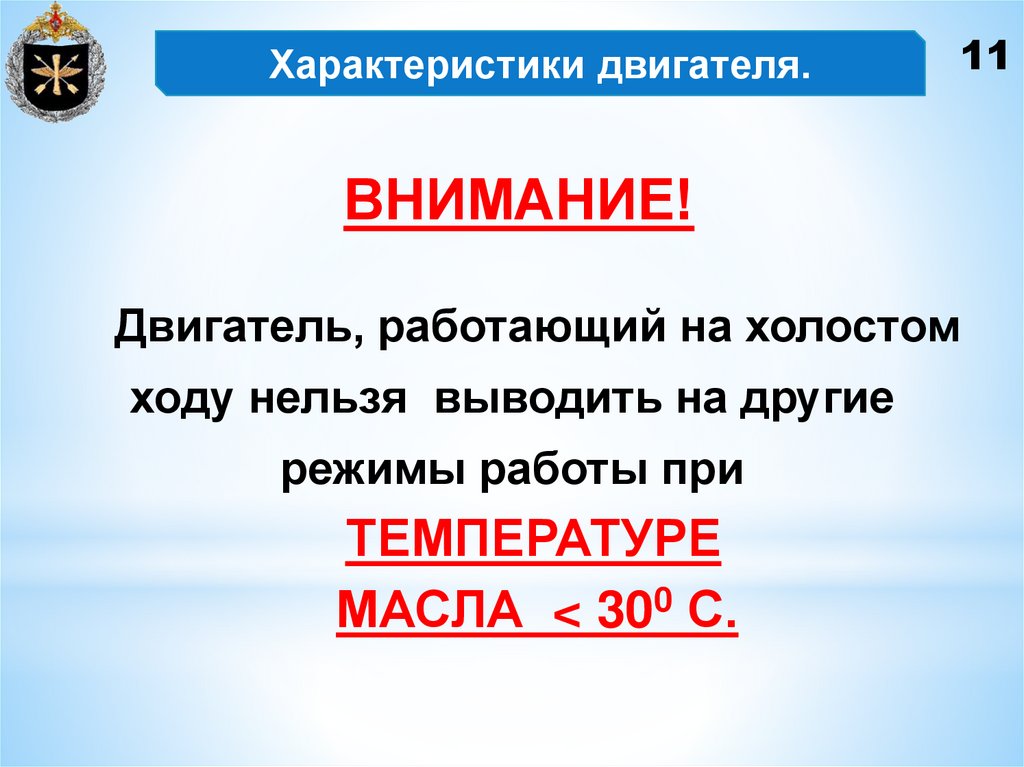

11.

Характеристики двигателя.
11
ВНИМАНИЕ!
Двигатель, работающий на холостом
ходу нельзя выводить на другие
режимы работы при
ТЕМПЕРАТУРЕ
МАСЛА < 300 С.

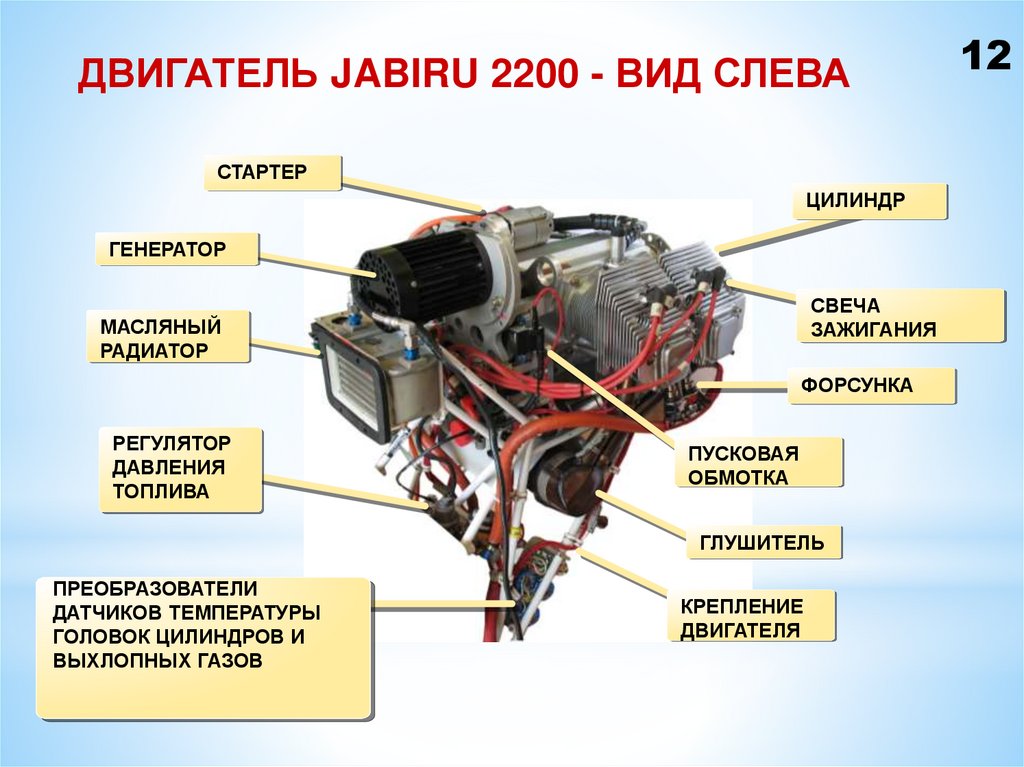

12.

ДВИГАТЕЛЬ JABIRU 2200 - ВИД СЛЕВА
СТАРТЕР
ЦИЛИНДР
ГЕНЕРАТОР
СВЕЧА
ЗАЖИГАНИЯ
МАСЛЯНЫЙ
РАДИАТОР
ФОРСУНКА
РЕГУЛЯТОР
ДАВЛЕНИЯ
ТОПЛИВА
ПУСКОВАЯ
ОБМОТКА
ГЛУШИТЕЛЬ
ПРЕОБРАЗОВАТЕЛИ
ДАТЧИКОВ ТЕМПЕРАТУРЫ
ГОЛОВОК ЦИЛИНДРОВ И
ВЫХЛОПНЫХ ГАЗОВ
КРЕПЛЕНИЕ
ДВИГАТЕЛЯ
12

13.

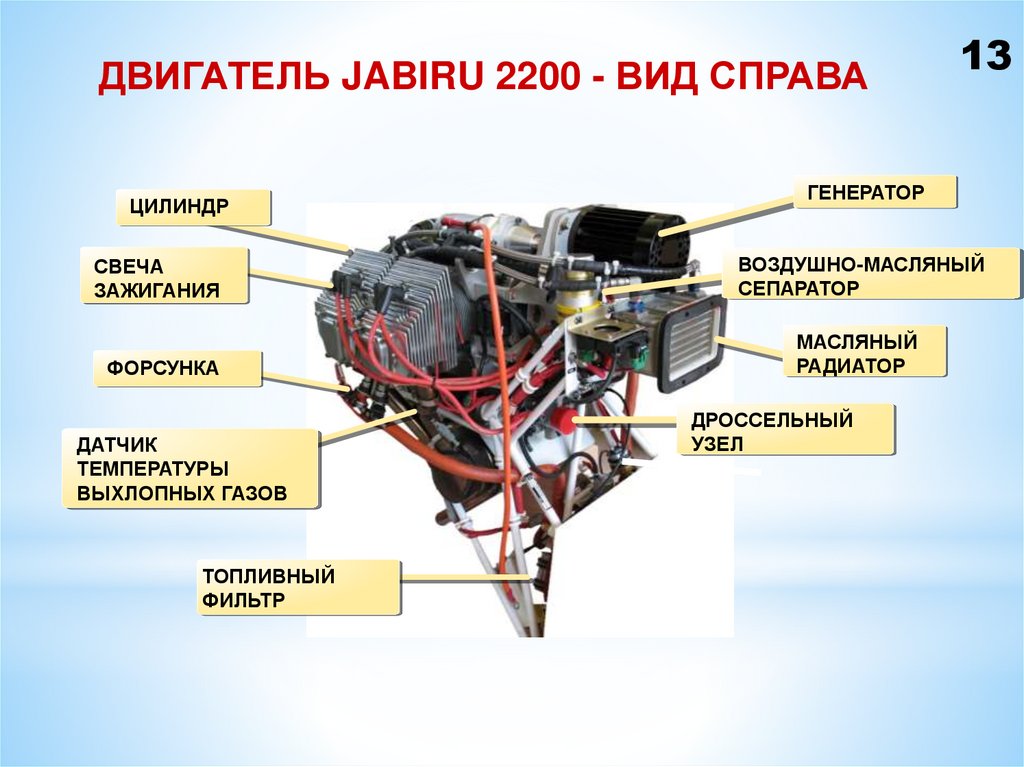

ДВИГАТЕЛЬ JABIRU 2200 - ВИД СПРАВА
ЦИЛИНДР
13
ГЕНЕРАТОР
СВЕЧА
ЗАЖИГАНИЯ
ВОЗДУШНО-МАСЛЯНЫЙ
СЕПАРАТОР
ФОРСУНКА
МАСЛЯНЫЙ
РАДИАТОР
ДАТЧИК
ТЕМПЕРАТУРЫ
ВЫХЛОПНЫХ ГАЗОВ
ТОПЛИВНЫЙ
ФИЛЬТР
ДРОССЕЛЬНЫЙ
УЗЕЛ

14.

ДВИГАТЕЛЬ JABIRU 2200 – ВИД СВЕРХУ
ДАТЧИК
ТЕМПЕРАТУРЫ
ГОЛОВКИ
ЦИЛИНДРА
ШКИВ И РЕМНИ
ПРИВОДА
ГЕНЕРАТОРА
ФЛАНЕЦ
ВОЗДУШНОГО
ВИНТА
ГЕНЕРАТОР
МАСЛЯНЫЙ
ТЕРМОСТАТ
СТАРТЕР
14

15. Основные системы двигателя.

15
масляная система (система смазки);
система впрыска топлива;
топливная система;
система зажигания, запуска и
электропитания;
датчики двигателя.

16.

Вопрос 2.
Система смазки
Двигателя БПЛА.

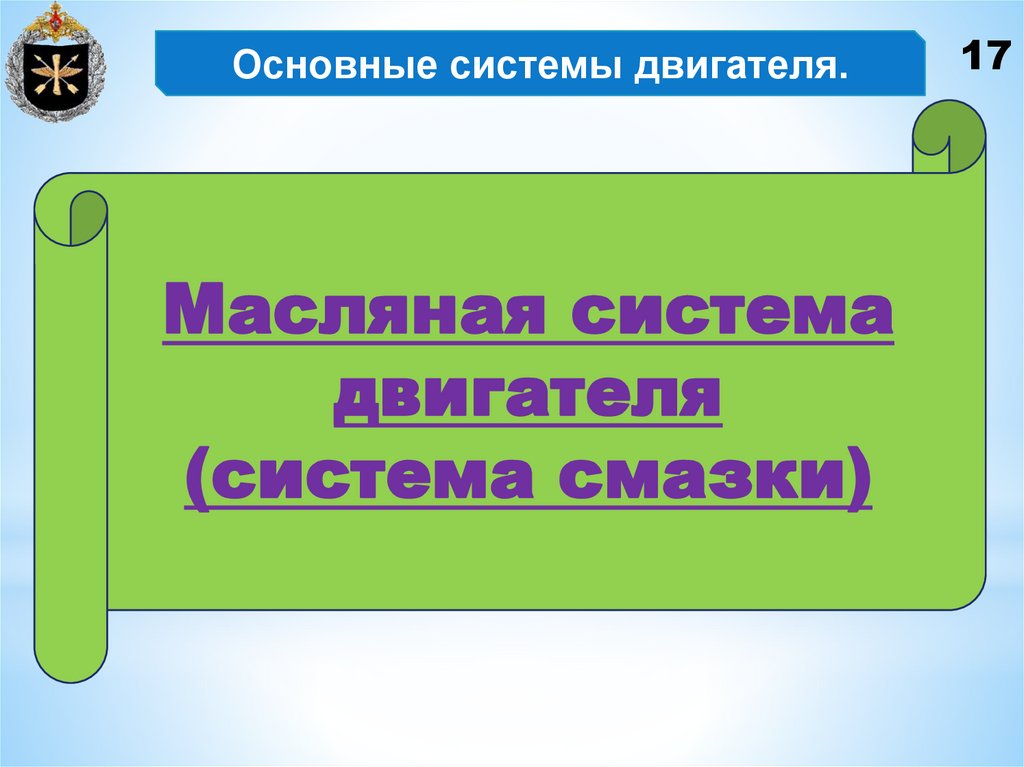

17. Основные системы двигателя.

Масляная система
двигателя
(система смазки)
17

18. Основные системы двигателя.

Масляная система
(система смазки)
обеспечивает смазывание различных
подвижных деталей и подшипников
двигателя в целях снижения трения и
предотвращения перегрева двигателя.
Двигатель снабжен картерной системой
принудительной смазки.
18

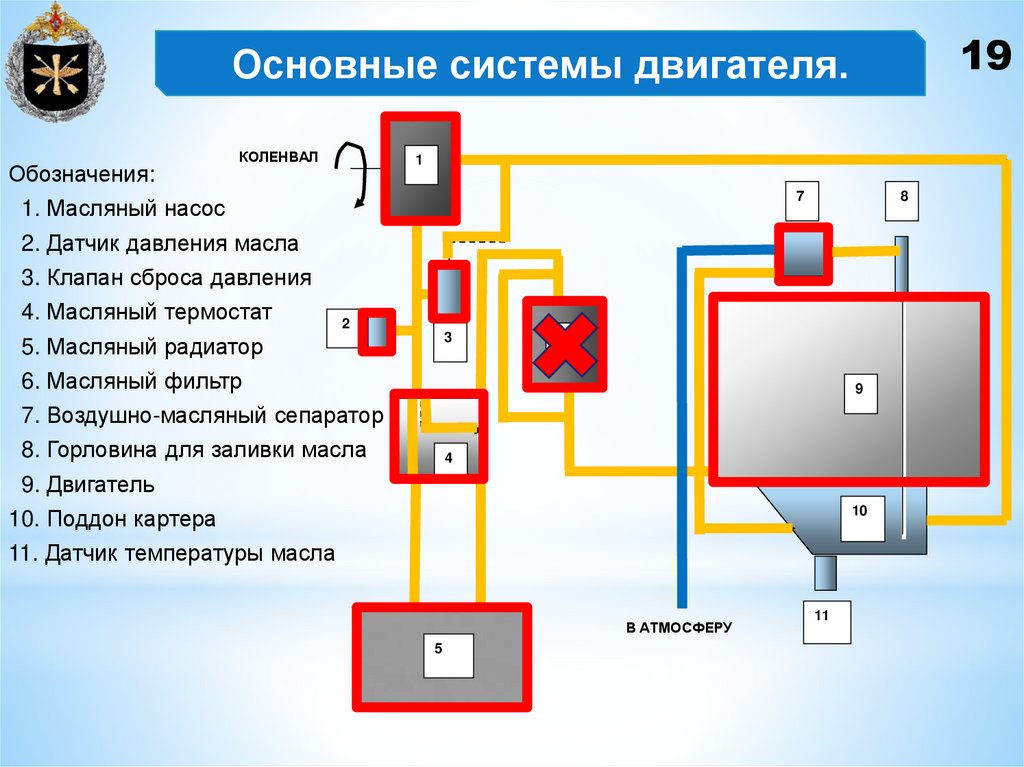

19. Основные системы двигателя.

19
Основные системы двигателя.
Обозначения:
КОЛЕНВАЛ
1
7
1. Масляный насос
8
2. Датчик давления масла
3. Клапан сброса давления
4. Масляный термостат
2
3
5. Масляный радиатор
6
6. Масляный фильтр
9
7. Воздушно-масляный сепаратор
8. Горловина для заливки масла
4
9. Двигатель
10
10. Поддон картера
11. Датчик температуры масла
В АТМОСФЕРУ
5
11

20. Основные системы двигателя.

20
Масляный термостат:
низкая температура масла (T < 72 ˚C)
масло проходит через термостат в
масляный фильтр и в двигатель;

21. Основные системы двигателя.

Масляный термостат:
температура (72 ˚C < T < 88 ˚C)
масло проходит через термостат и
масляный радиатор в масляный
фильтр и в двигатель;
21

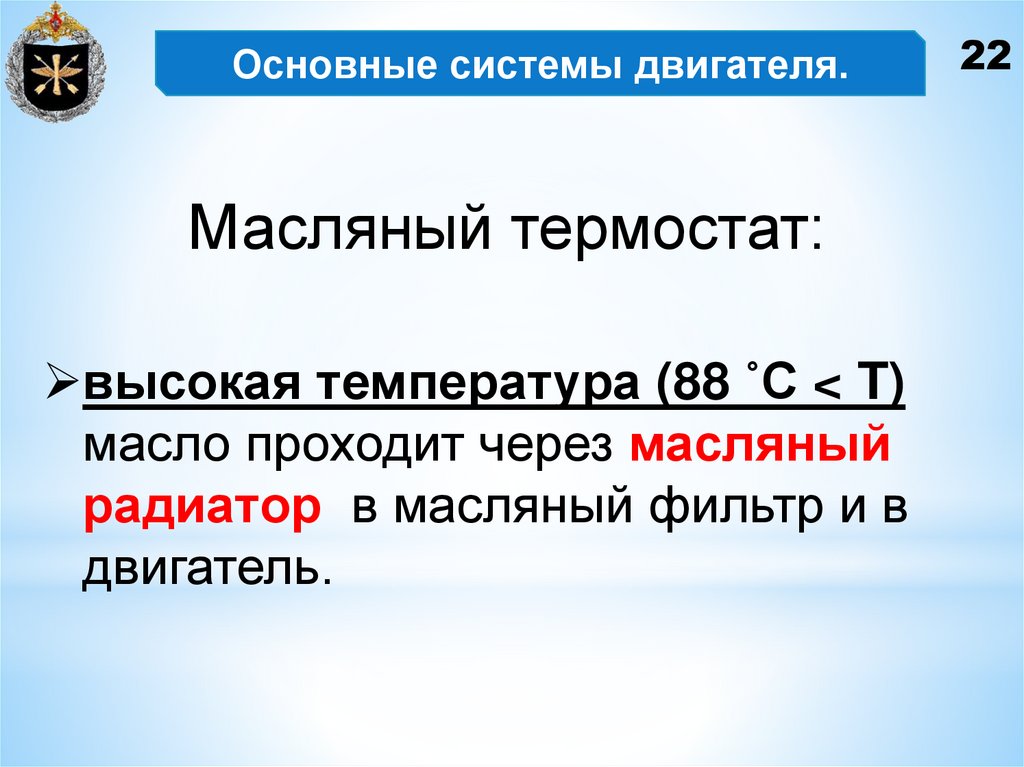

22. Основные системы двигателя.

Масляный термостат:
высокая температура (88 ˚C < T)
масло проходит через масляный
радиатор в масляный фильтр и в
двигатель.
22

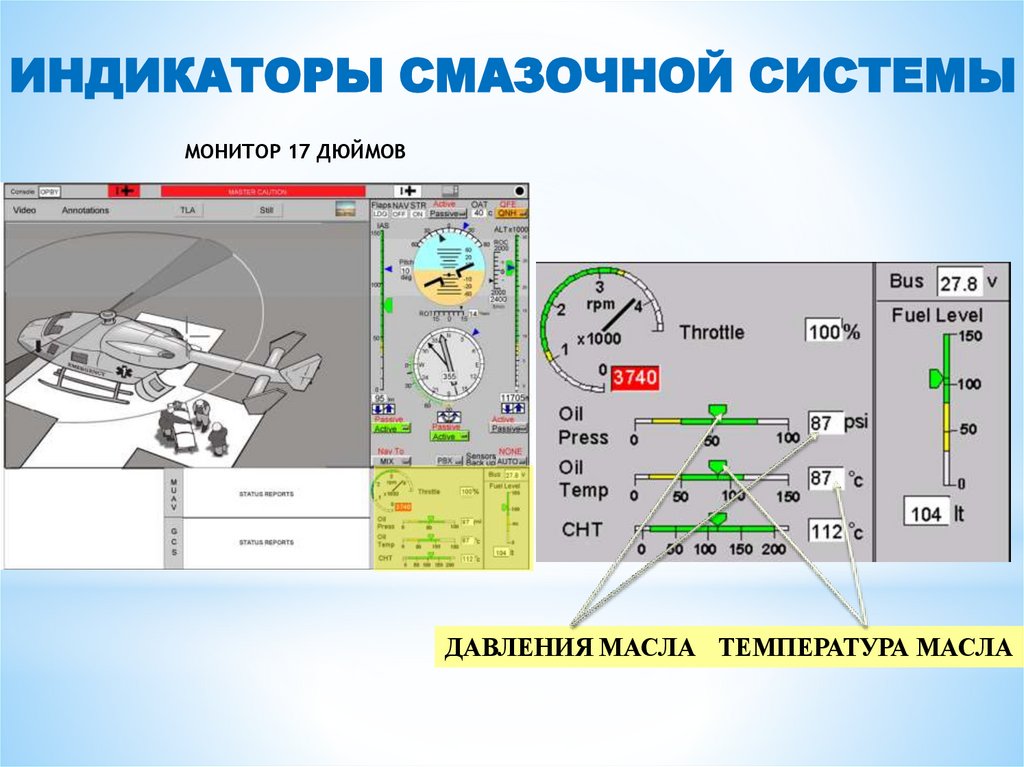

23. ИНДИКАТОРЫ СМАЗОЧНОЙ СИСТЕМЫ

МОНИТОР 17 ДЮЙМОВ
ДАВЛЕНИЯ МАСЛА ТЕМПЕРАТУРА МАСЛА

24.

Вопрос 3.
Датчики двигателя.

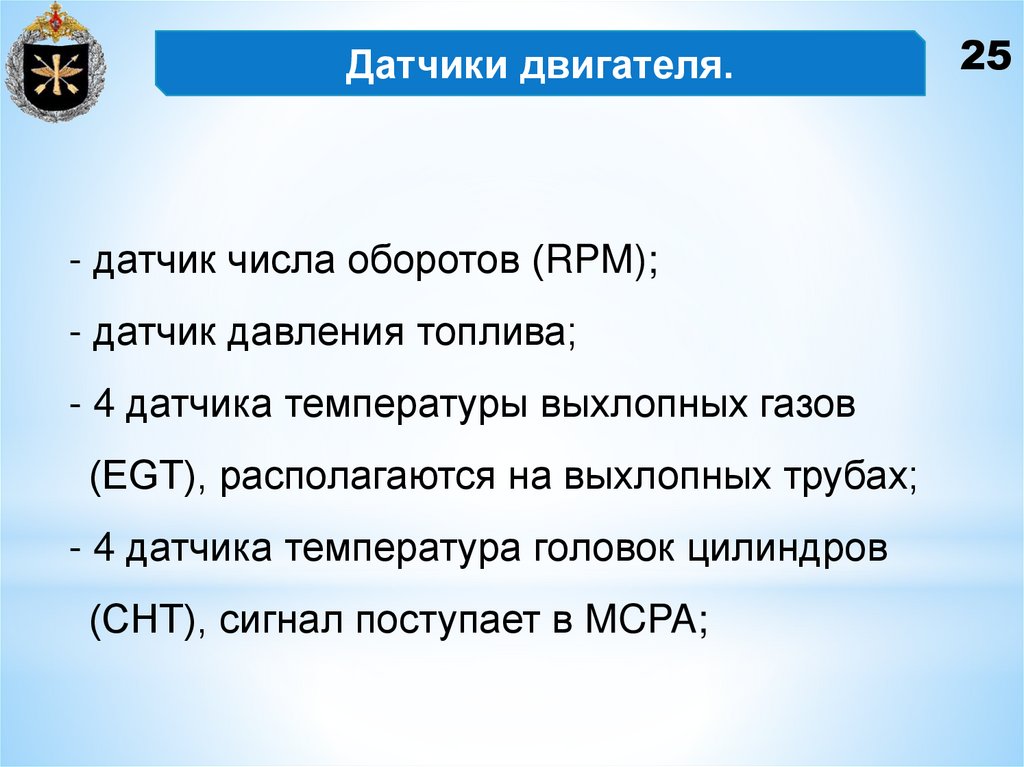

25. Датчики двигателя.

- датчик числа оборотов (RPM);
- датчик давления топлива;
- 4 датчика температуры выхлопных газов
(EGT), располагаются на выхлопных трубах;
- 4 датчика температура головок цилиндров
(CHT), сигнал поступает в MCPA;
25

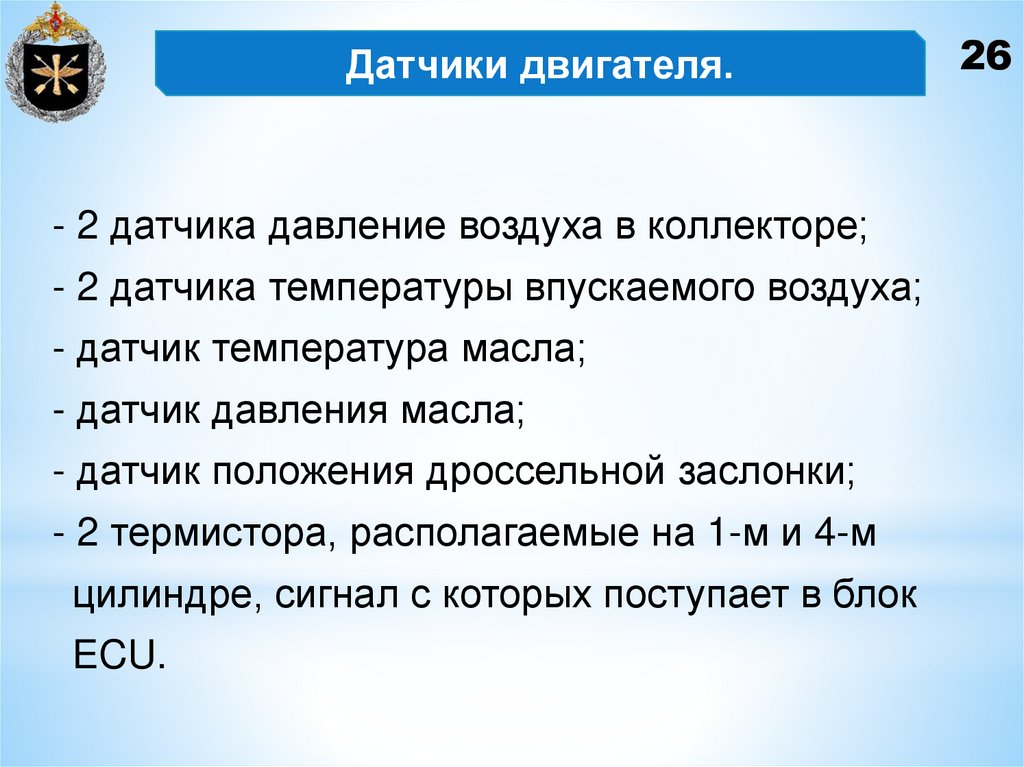

26. Датчики двигателя.

- 2 датчика давление воздуха в коллекторе;
- 2 датчика температуры впускаемого воздуха;
- датчик температура масла;
- датчик давления масла;
- датчик положения дроссельной заслонки;
- 2 термистора, располагаемые на 1-м и 4-м
цилиндре, сигнал с которых поступает в блок
ECU.
26

27. КОНТРОЛЬНЫЕ ВОПРОСЫ:

1. Перечислить основные ТХ двигателя.
2. Перечислить основные компоненты
двигателя.
3. Описать состав и принцип работы
системы смазки двигателя;
4. Перечислить датчики двигателя.
