Тема 4. Системы двигательной установки. Топливная система. Занятие 3. Топливная система

1. Старший преподаватель: майор Кутузов Андрей Станиславович

Цикл: Подготовки специалистов на комплексы с беспилотными
летательными аппаратами средней дальности и
большой продолжительности полета.
Дисциплина: Конструкция и эксплуатация комплекса с БЛА
средней дальности «Форпост».
Тема 4.
Системы двигательной установки.
Топливная система.
Занятие 3.
Топливная система.
Старший преподаватель: майор Кутузов Андрей Станиславович

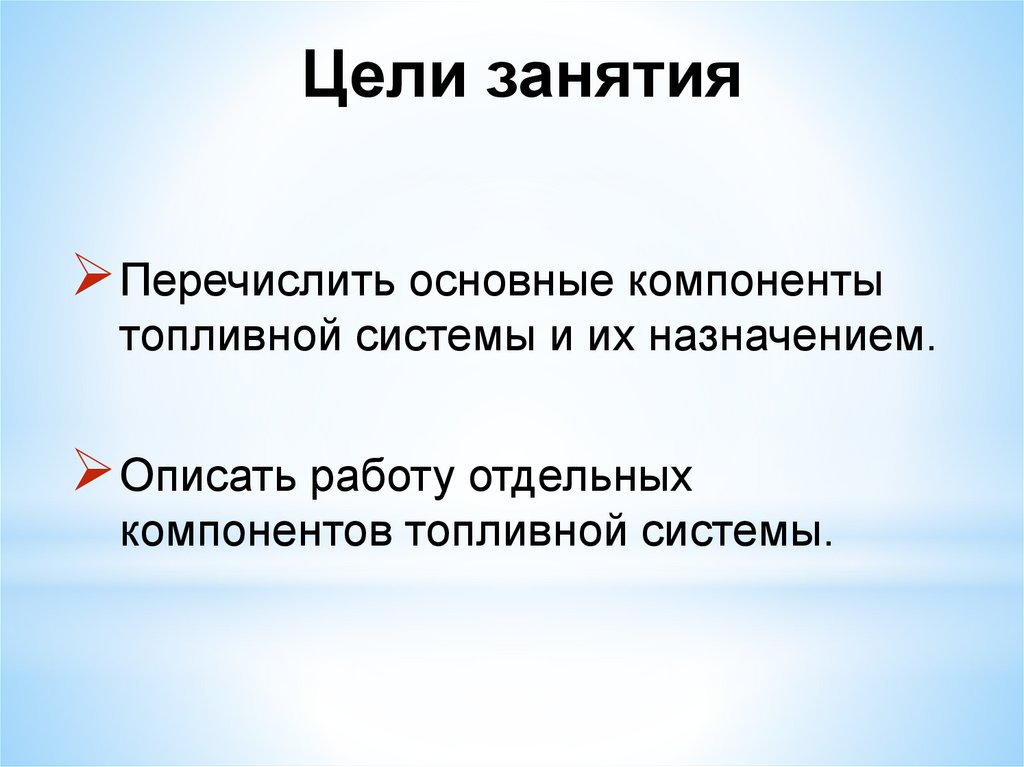

2. Цели занятия

Перечислить основные компоненты
топливной системы и их назначением.
Описать работу отдельных
компонентов топливной системы.

3.

Вопрос 1. Общее описание топливной
системы БПЛА.
Вопрос 2. Состав и принцип работы
компонентов топливной системы
БПЛА.
Вопрос 3. Принцип работы топливной
системы БПЛА.

4.

ВОПРОС 1.
Общее описание топливной
системы.

5.

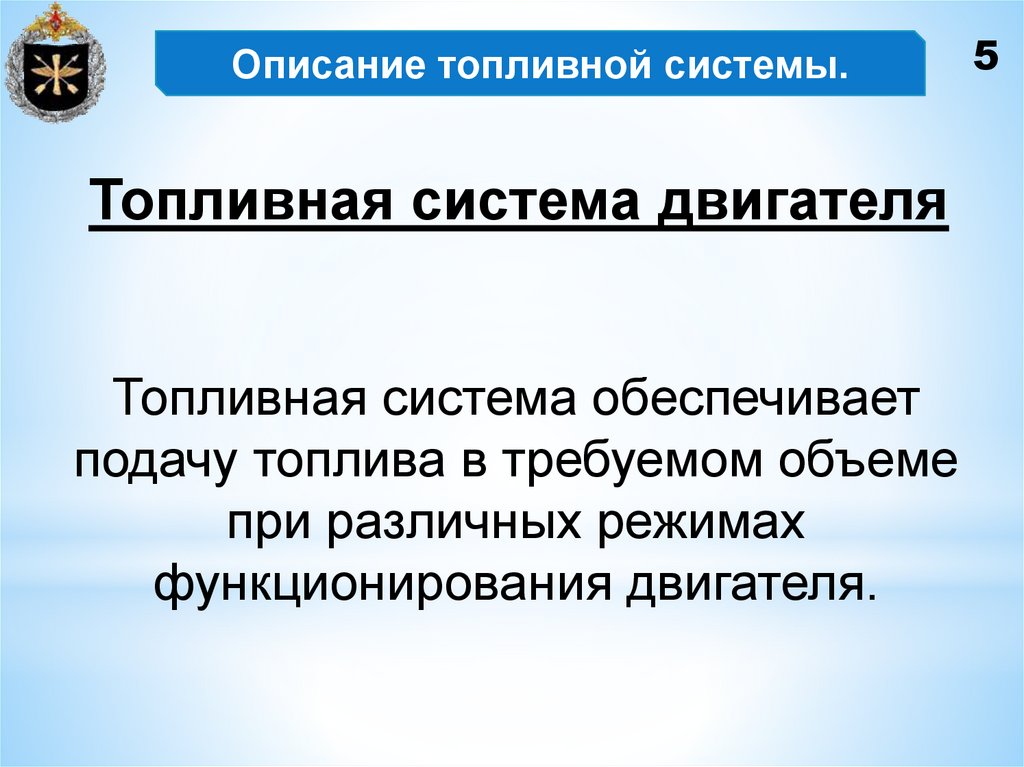

Описание топливной системы.
Топливная система двигателя
Топливная система обеспечивает
подачу топлива в требуемом объеме
при различных режимах
функционирования двигателя.
5

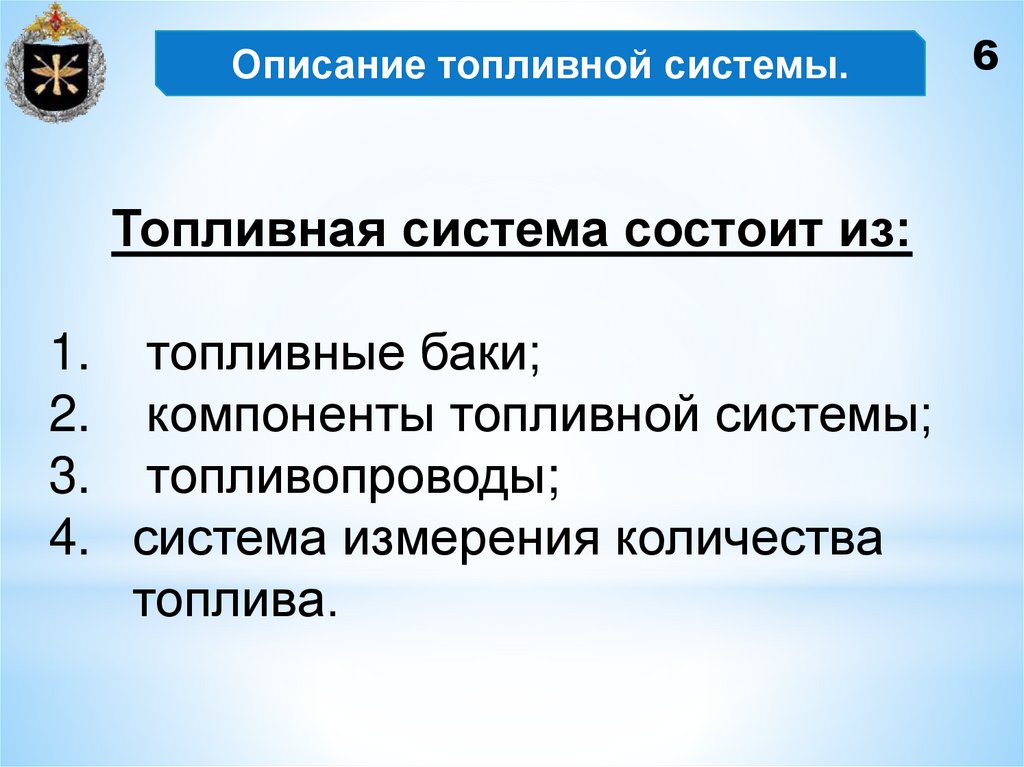

6.

Описание топливной системы.
Топливная система состоит из:
1. топливные баки;
2. компоненты топливной системы;
3. топливопроводы;
4. система измерения количества
топлива.
6

7.

ВОПРОС 2.
Принцип работы элементов
топливной системы.

8.

Компоненты топливной системы.

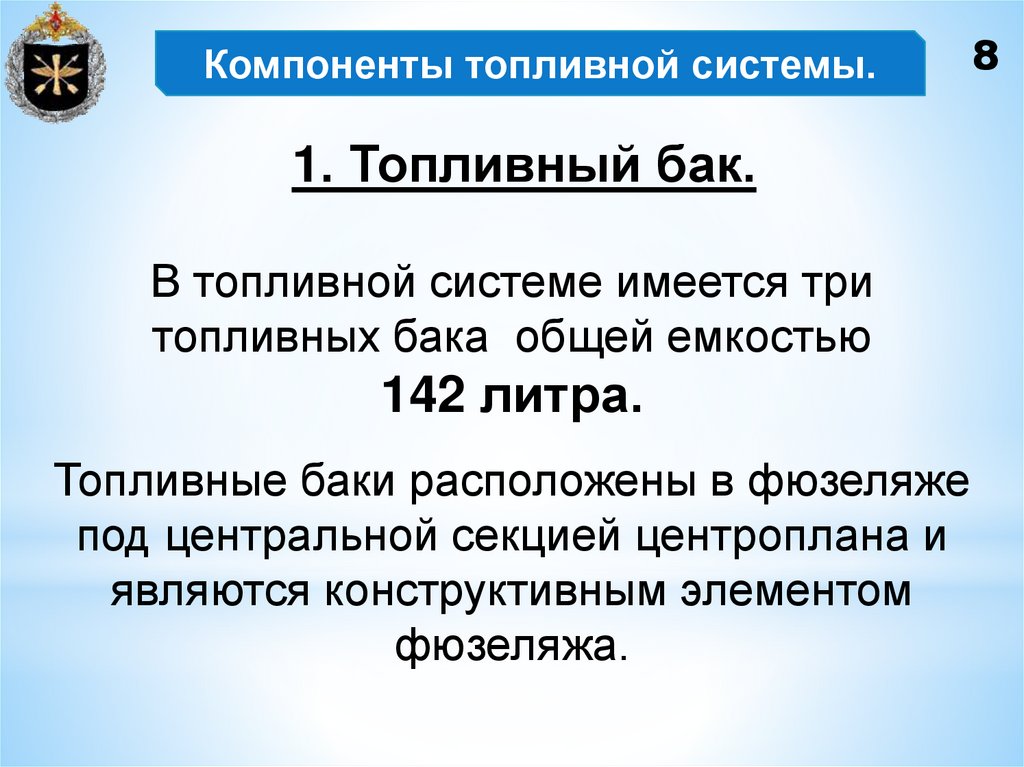

1. Топливный бак.
В топливной системе имеется три
топливных бака общей емкостью
142 литра.
Топливные баки расположены в фюзеляже
под центральной секцией центроплана и
являются конструктивным элементом
фюзеляжа.
8

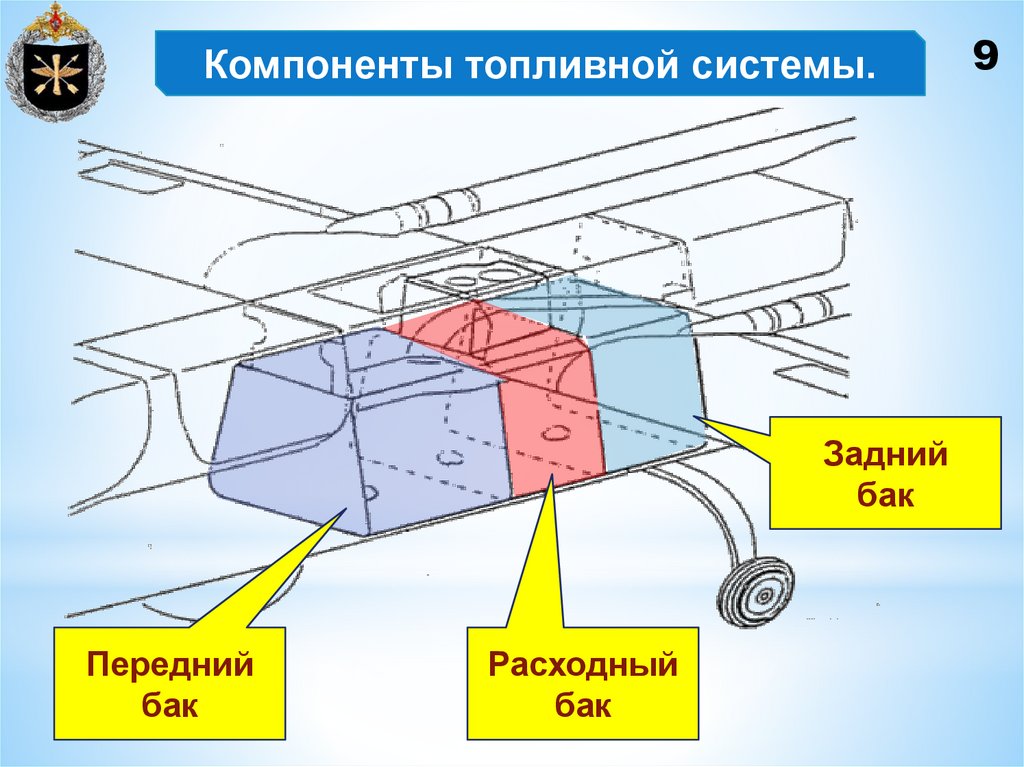

9.

Компоненты топливной системы.
Задний
бак
Передний
бак
Расходный
бак
9

10.

Компоненты топливной системы.
10

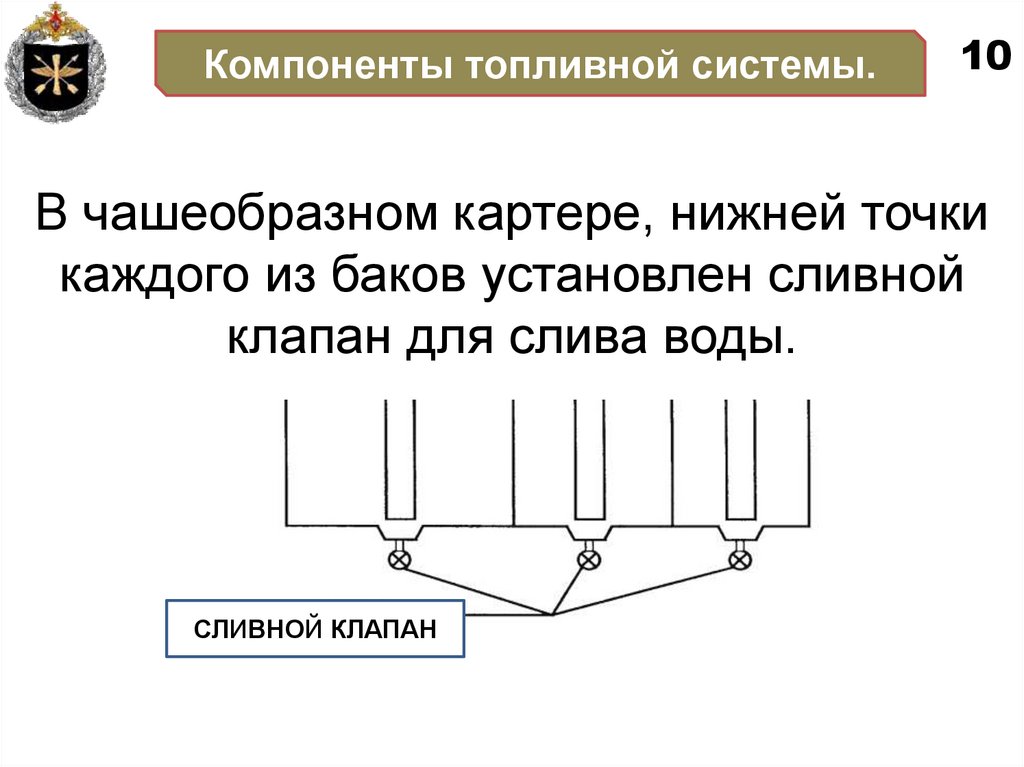

В чашеобразном картере, нижней точки
каждого из баков установлен сливной
клапан для слива воды.
СЛИВНОЙ КЛАПАН

11.

Компоненты топливной системы.

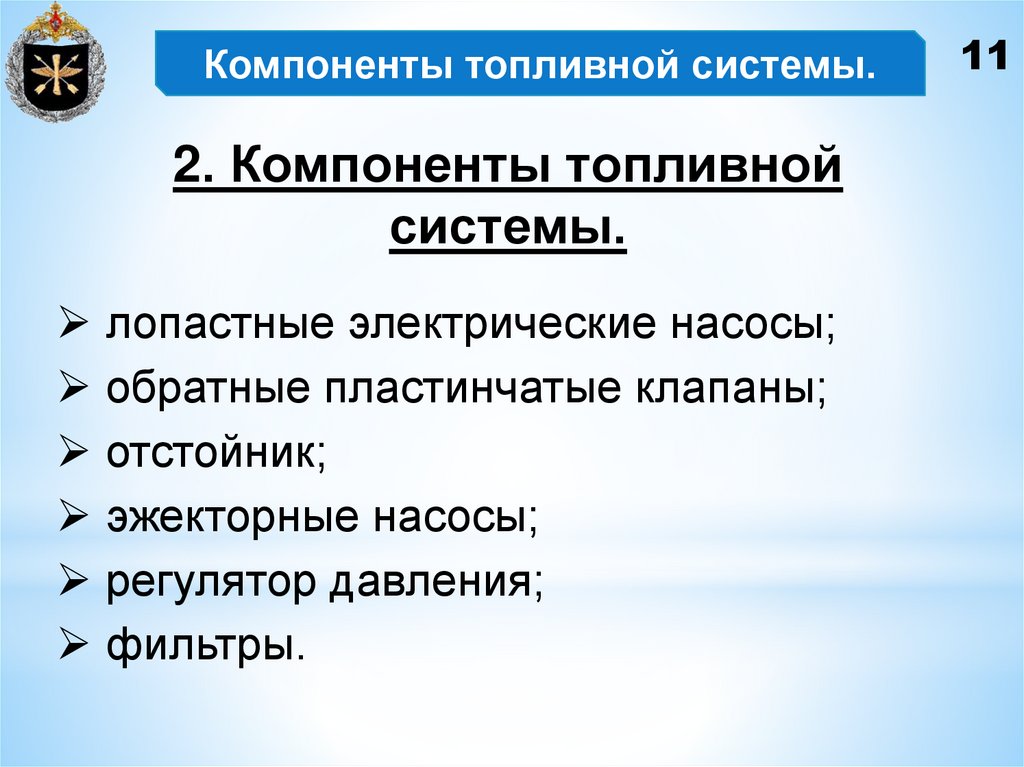

2. Компоненты топливной
системы.
лопастные электрические насосы;
обратные пластинчатые клапаны;
отстойник;
эжекторные насосы;
регулятор давления;
фильтры.
11

12.

Компоненты топливной системы.
12

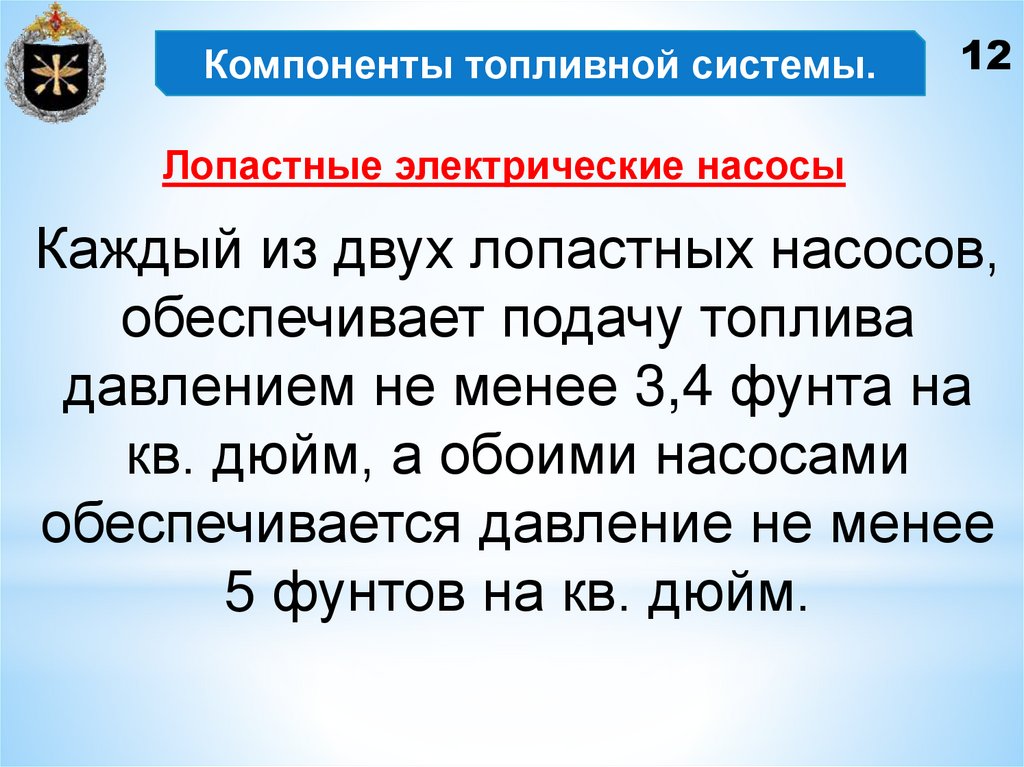

Лопастные электрические насосы
Каждый из двух лопастных насосов,
обеспечивает подачу топлива
давлением не менее 3,4 фунта на
кв. дюйм, а обоими насосами
обеспечивается давление не менее
5 фунтов на кв. дюйм.

13.

Компоненты топливной системы.
13

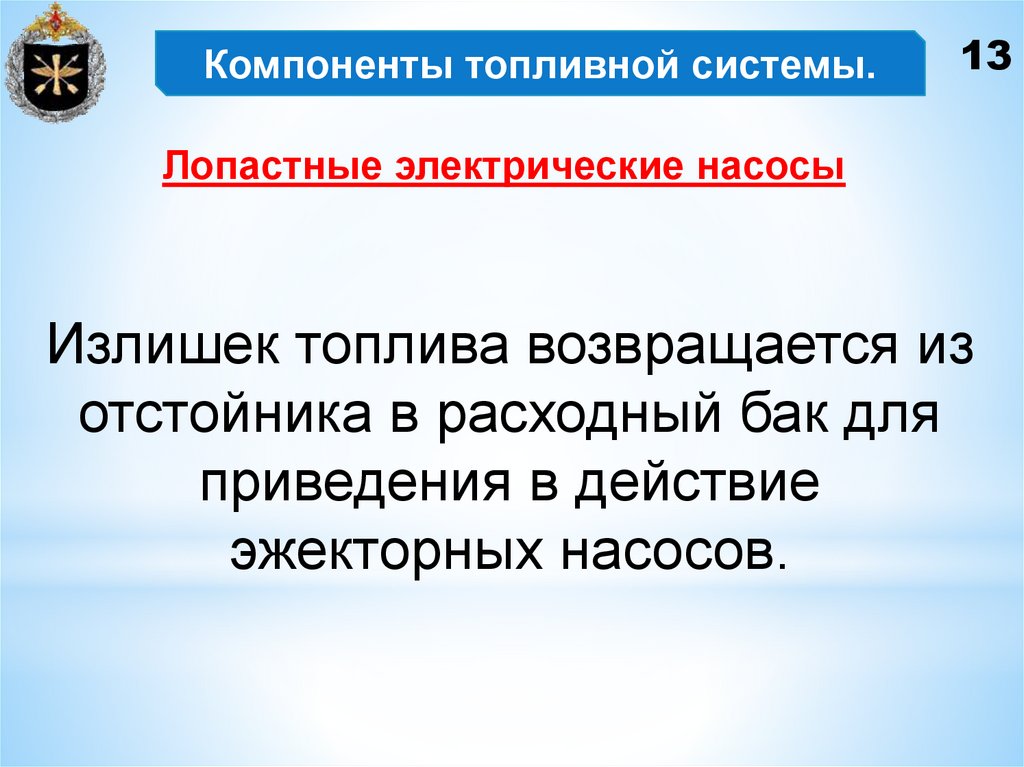

Лопастные электрические насосы
Излишек топлива возвращается из
отстойника в расходный бак для
приведения в действие
эжекторных насосов.

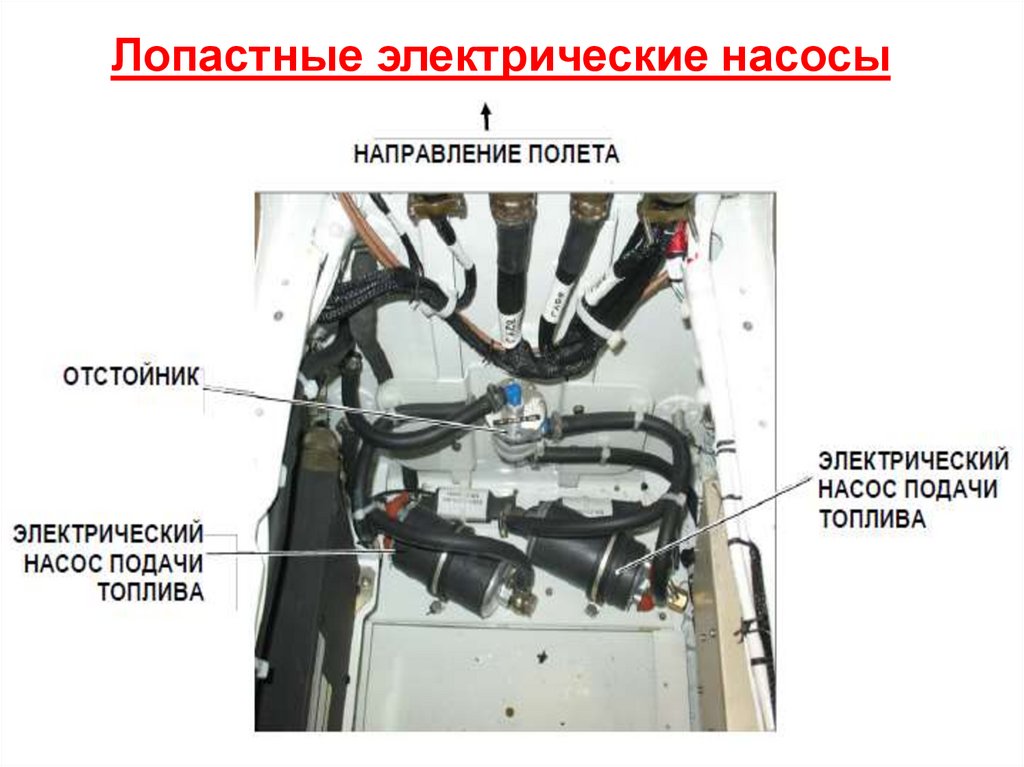

14. Лопастные электрические насосы

15.

Компоненты топливной системы.

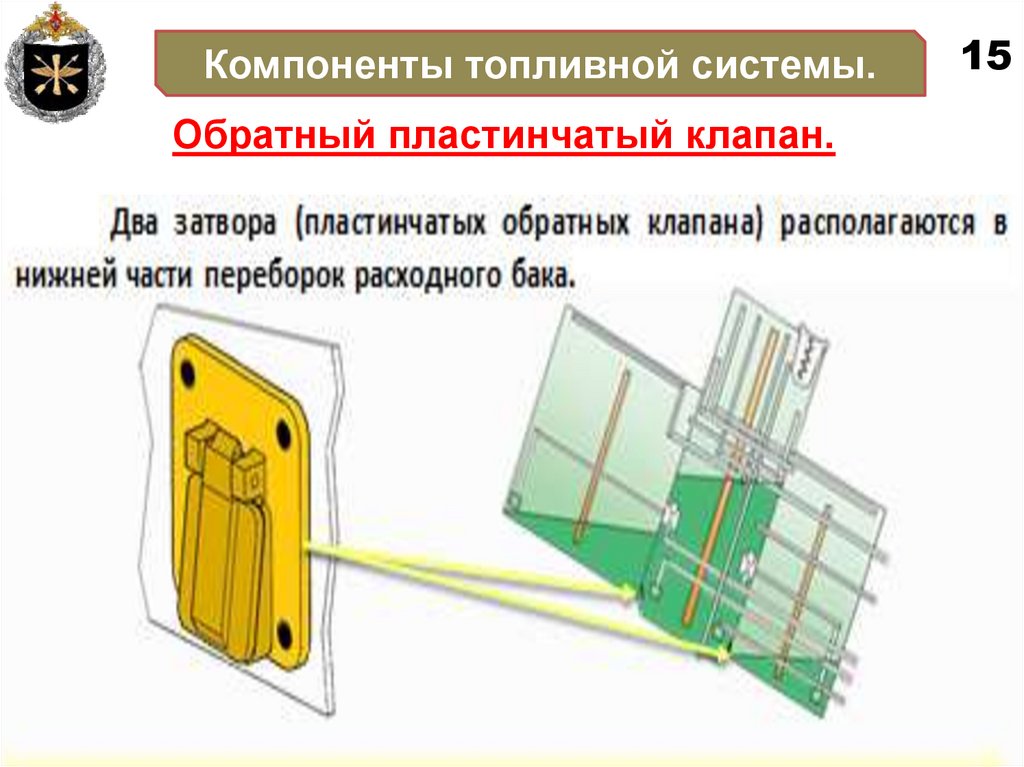

Обратный пластинчатый клапан.
15

16.

Компоненты топливной системы.
16
Обратный пластинчатый клапан.
Эти клапаны обеспечивают перетекание
топлива от баков перекачки к расходному
баку под воздействием силы тяжести и
препятствуют перетеканию в обратном
направлении.

17.

Компоненты топливной системы.
17

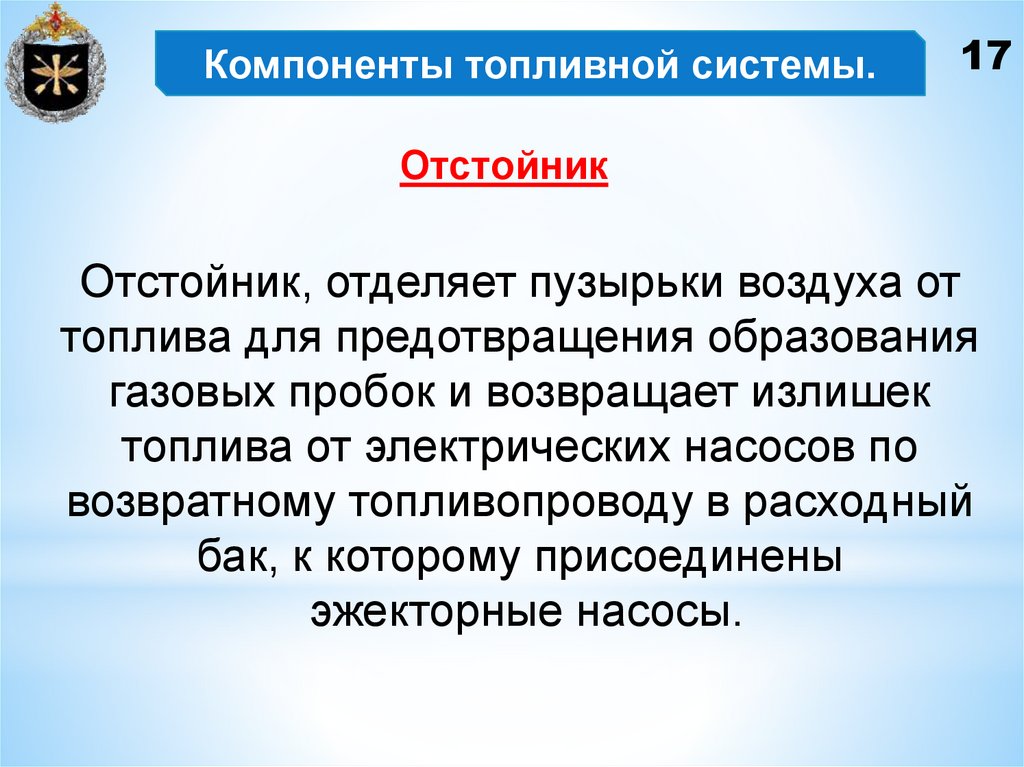

Отстойник
Отстойник, отделяет пузырьки воздуха от
топлива для предотвращения образования
газовых пробок и возвращает излишек
топлива от электрических насосов по
возвратному топливопроводу в расходный
бак, к которому присоединены
эжекторные насосы.

18.

Компоненты топливной системы.

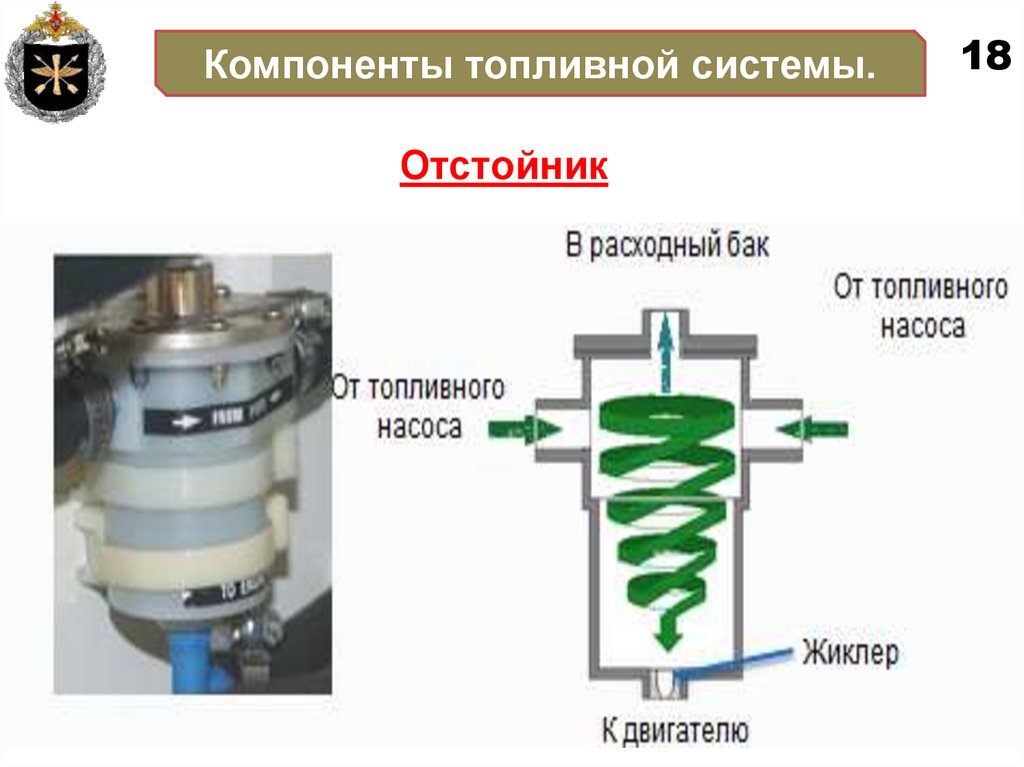

Отстойник
18

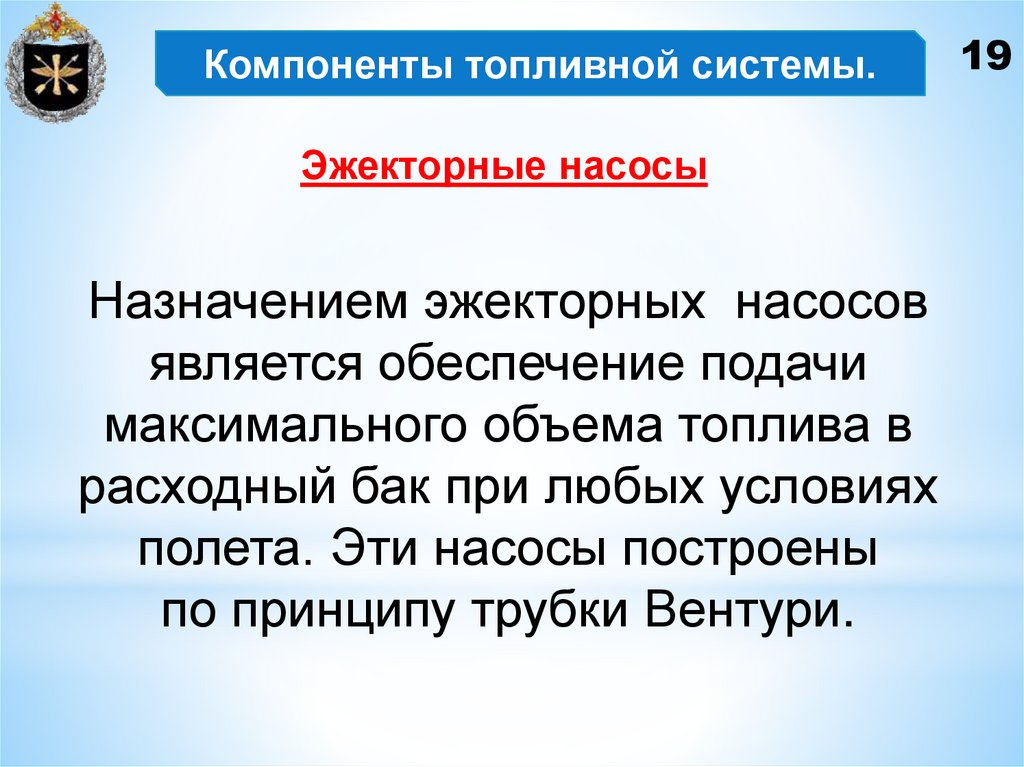

19.

Компоненты топливной системы.
Эжекторные насосы
Назначением эжекторных насосов
является обеспечение подачи
максимального объема топлива в
расходный бак при любых условиях
полета. Эти насосы построены
по принципу трубки Вентури.
19

20.

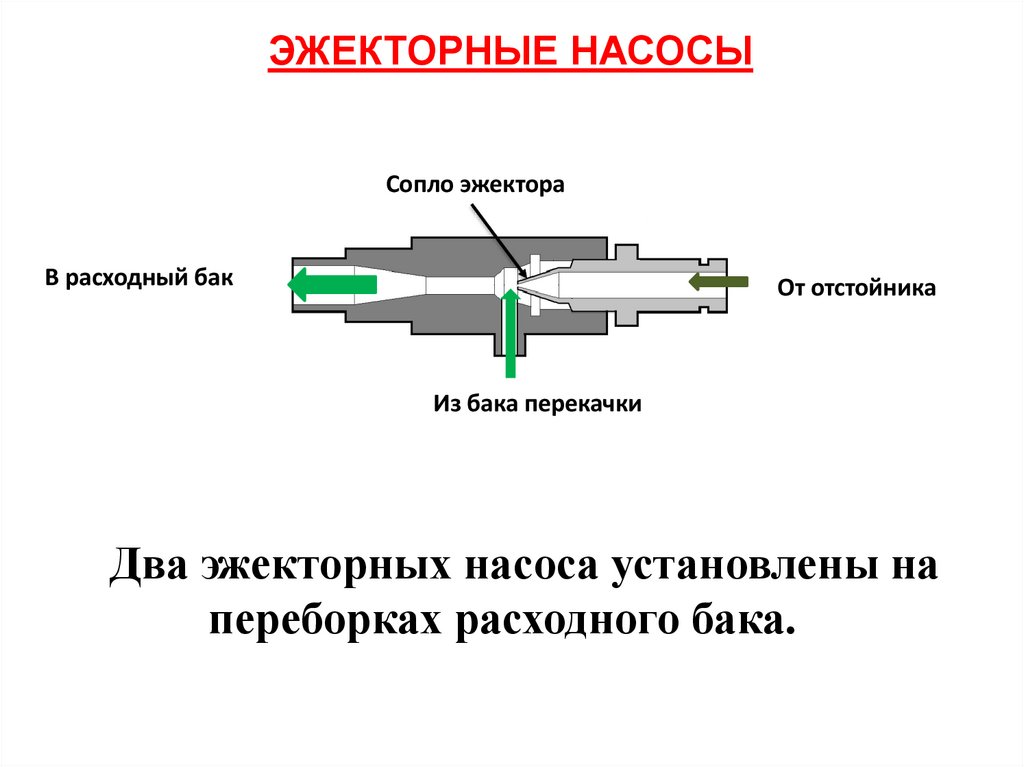

ЭЖЕКТОРНЫЕ НАСОСЫ
Сопло эжектора
В расходный бак
От отстойника
Из бака перекачки
Два эжекторных насоса установлены на
переборках расходного бака.

21.

Компоненты топливной системы.

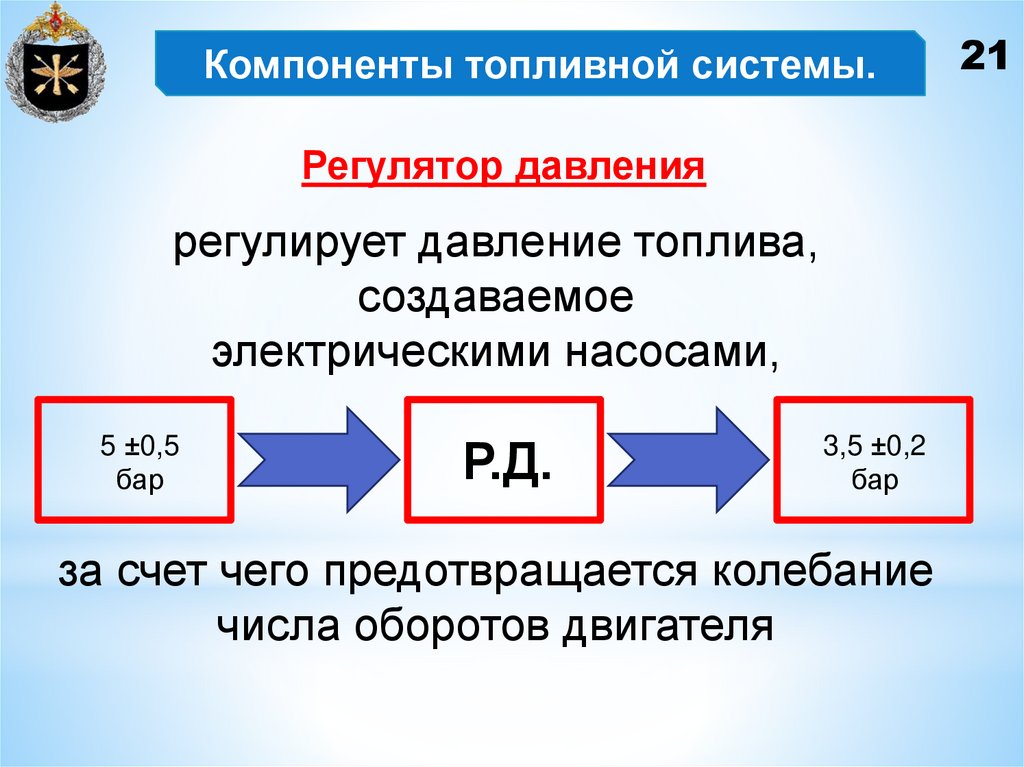

Регулятор давления
регулирует давление топлива,
создаваемое
электрическими насосами,
5 ±0,5
бар
Р.Д.
3,5 ±0,2
бар
за счет чего предотвращается колебание
числа оборотов двигателя
21

22.

Компоненты топливной системы.
22
Фильтры
предназначены для
предотвращения попадания
механических частиц в агрегаты
топливной системы и в двигатель.

23.

Компоненты топливной системы.

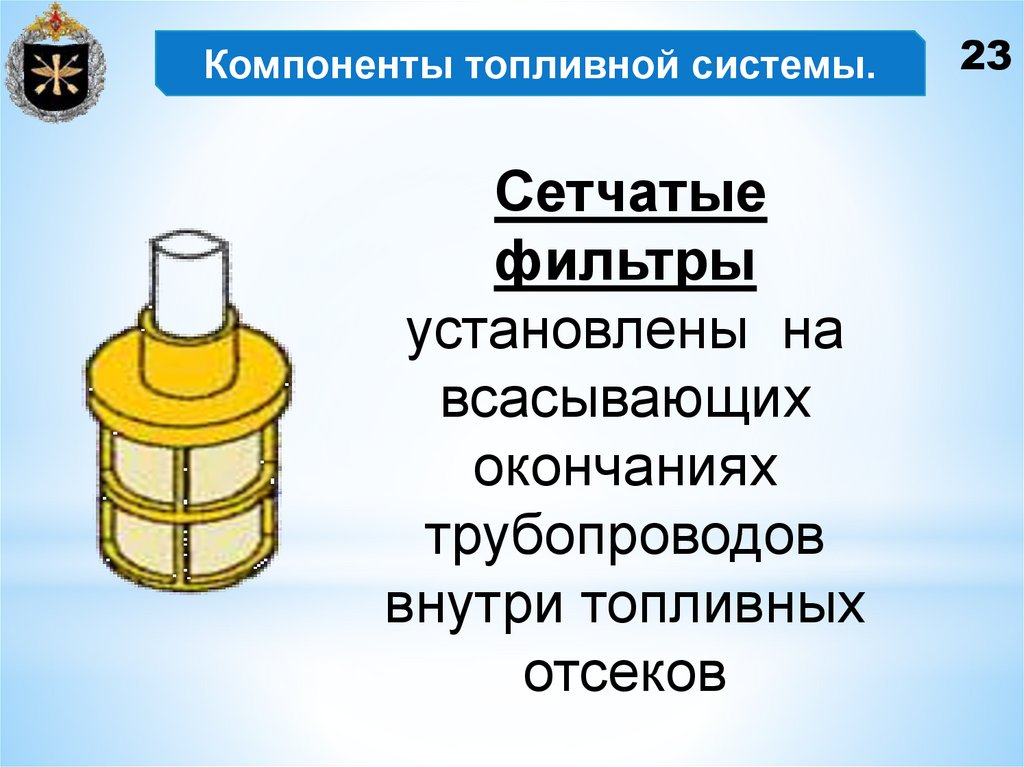

Сетчатые
фильтры
установлены на
всасывающих
окончаниях
трубопроводов
внутри топливных
отсеков
23

24.

Компоненты топливной системы.

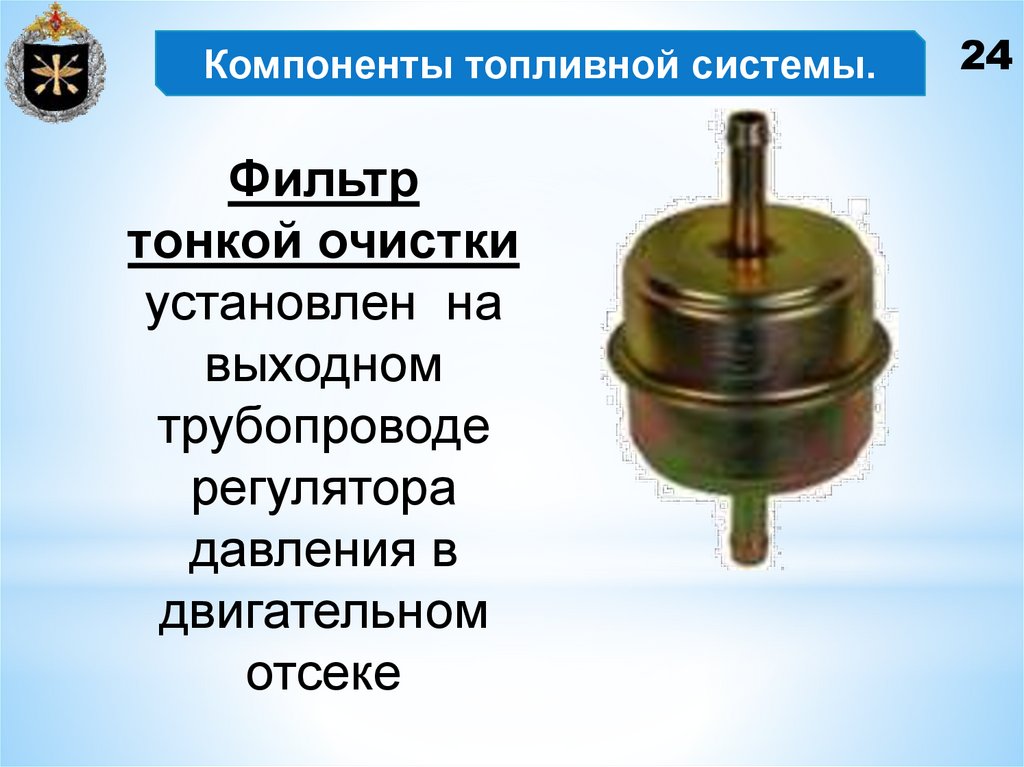

Фильтр
тонкой очистки
установлен на
выходном
трубопроводе
регулятора
давления в
двигательном
отсеке
24

25.

Компоненты топливной системы.
3. Топливопроводы.
Топливопроводы представляют
собой совокупность шлангов,
патрубков
25

26.

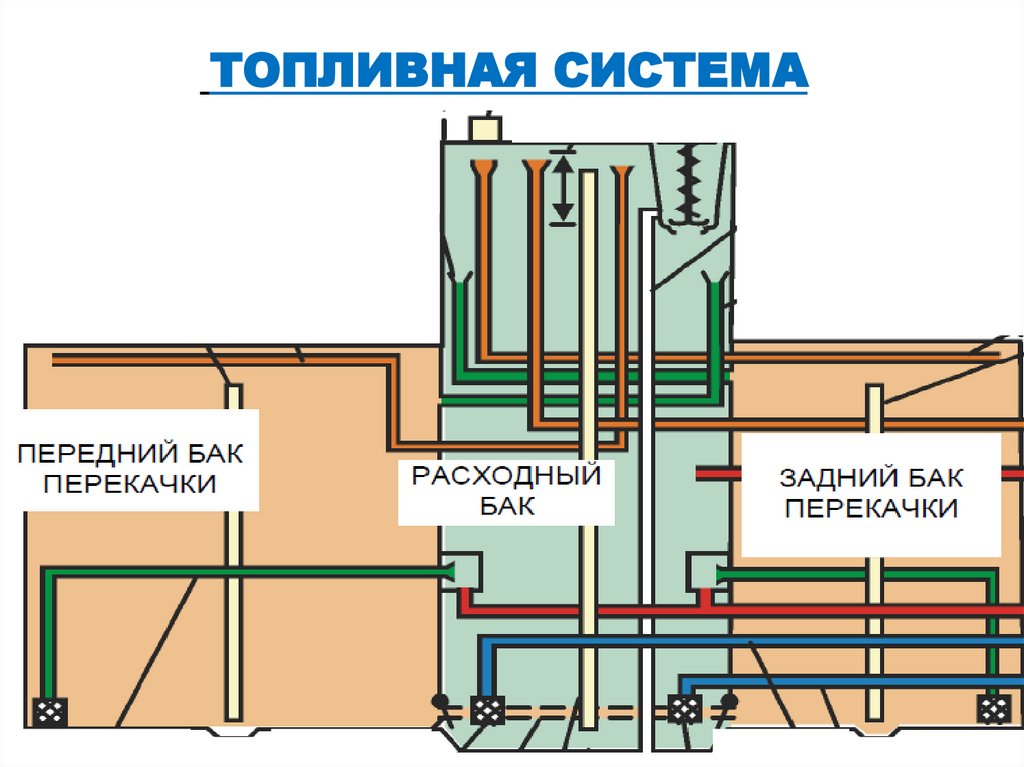

ТОПЛИВНАЯ СИСТЕМА

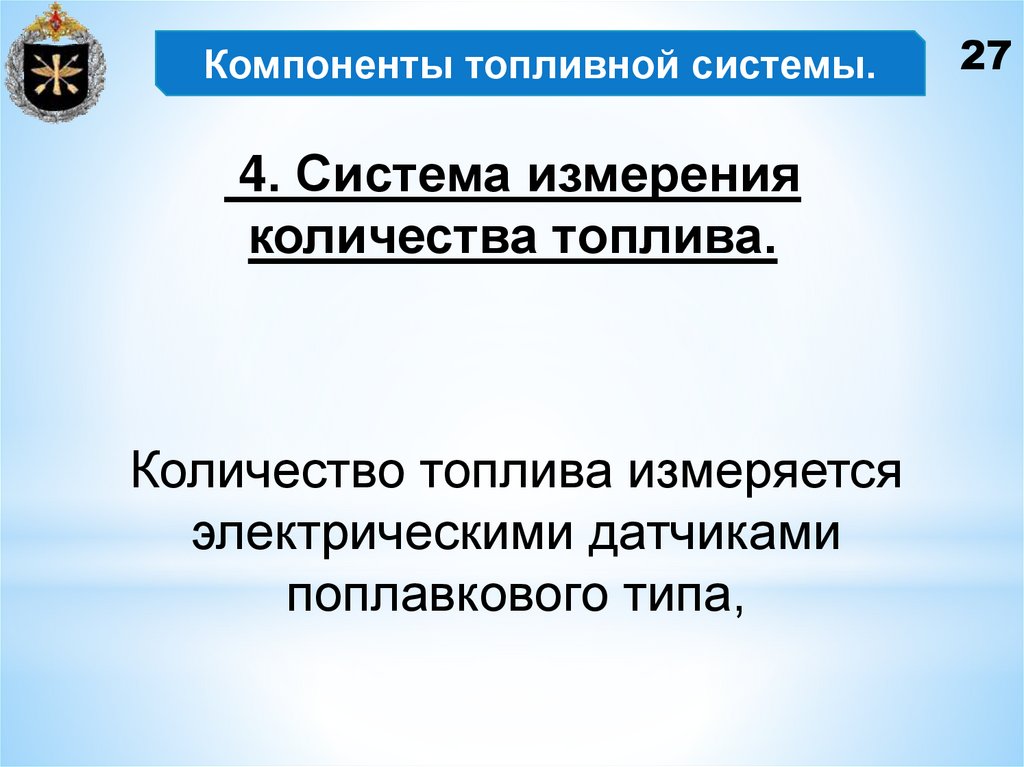

27.

Компоненты топливной системы.
4. Система измерения
количества топлива.
Количество топлива измеряется
электрическими датчиками
поплавкового типа,
27

28.

Компоненты топливной системы.
28

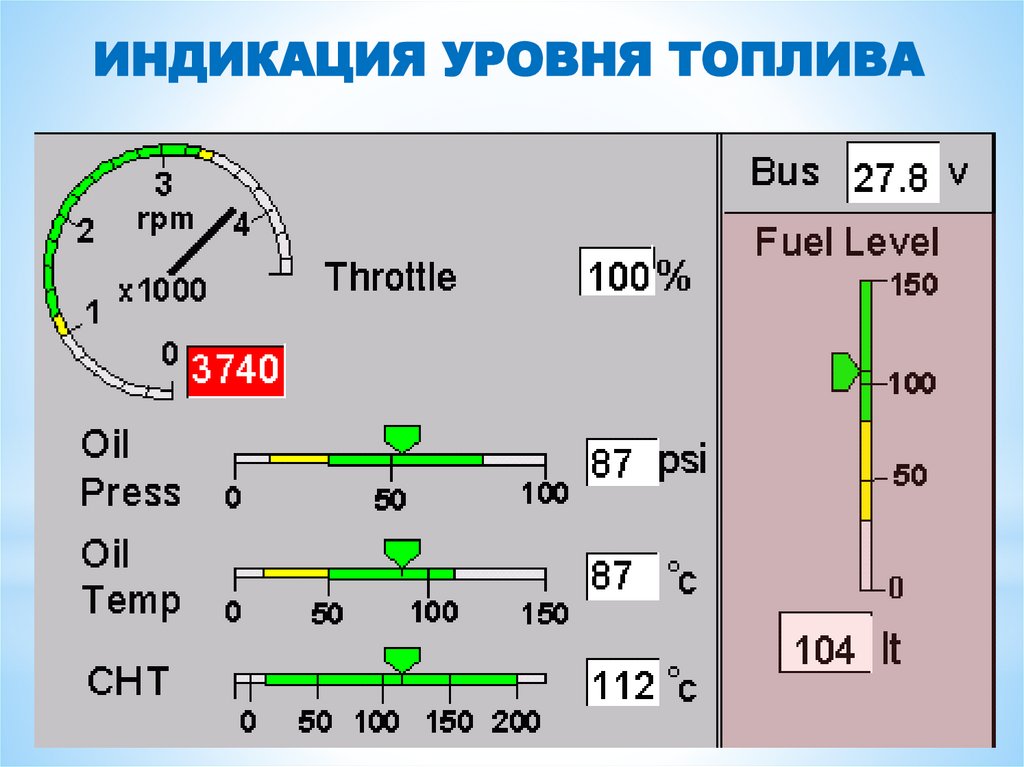

29. ИНДИКАЦИЯ УРОВНЯ ТОПЛИВА

30.

ВОПРОС 3.
Принцип работы топливной
системы двигателя.

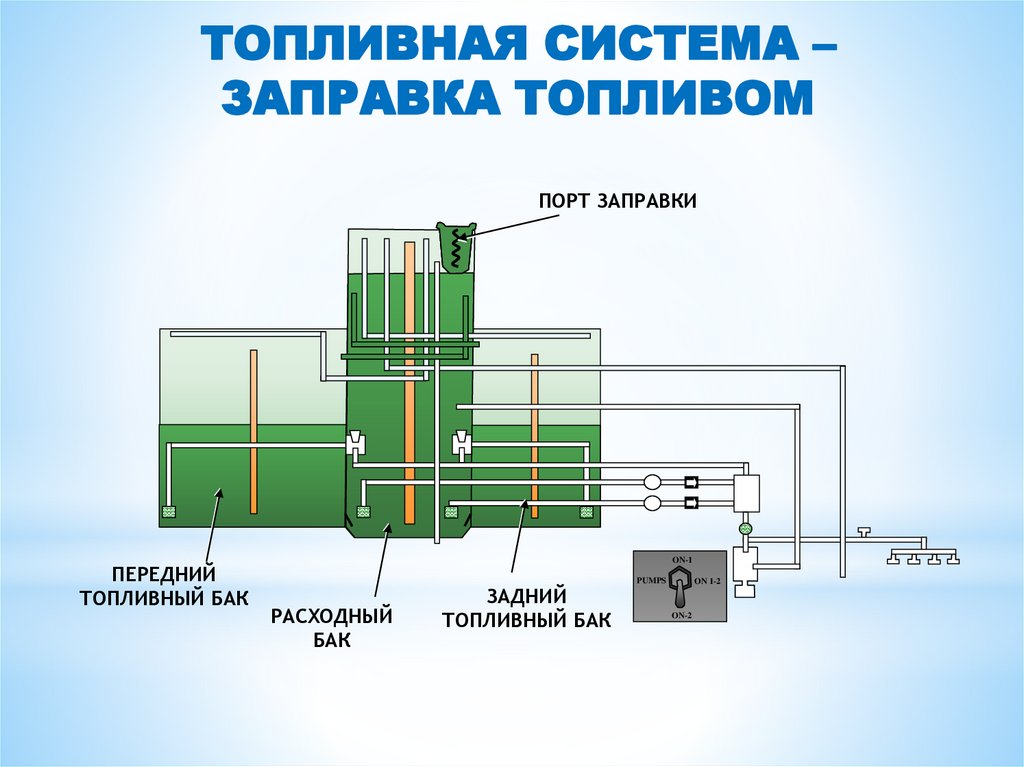

31. ТОПЛИВНАЯ СИСТЕМА – ЗАПРАВКА ТОПЛИВОМ

ПОРТ ЗАПРАВКИ
ПЕРЕДНИЙ
ТОПЛИВНЫЙ БАК
ON-1
РАСХОДНЫЙ
БАК
ЗАДНИЙ
ТОПЛИВНЫЙ БАК
PUMPS
ON 1-2
ON-2

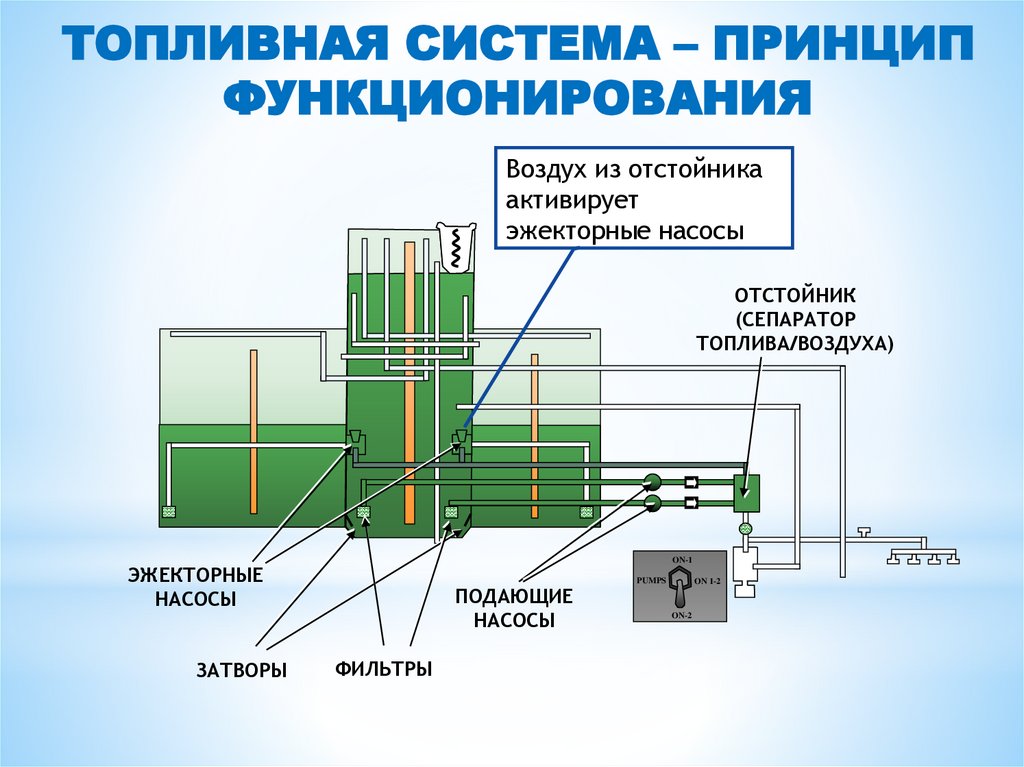

32. ТОПЛИВНАЯ СИСТЕМА – ПРИНЦИП ФУНКЦИОНИРОВАНИЯ

Воздух из отстойника
активирует
эжекторные насосы
ОТСТОЙНИК
(СЕПАРАТОР
ТОПЛИВА/ВОЗДУХА)
ON-1
ЭЖЕКТОРНЫЕ
НАСОСЫ
ЗАТВОРЫ
ПОДАЮЩИЕ
НАСОСЫ
ФИЛЬТРЫ
PUMPS
ON 1-2
ON-2

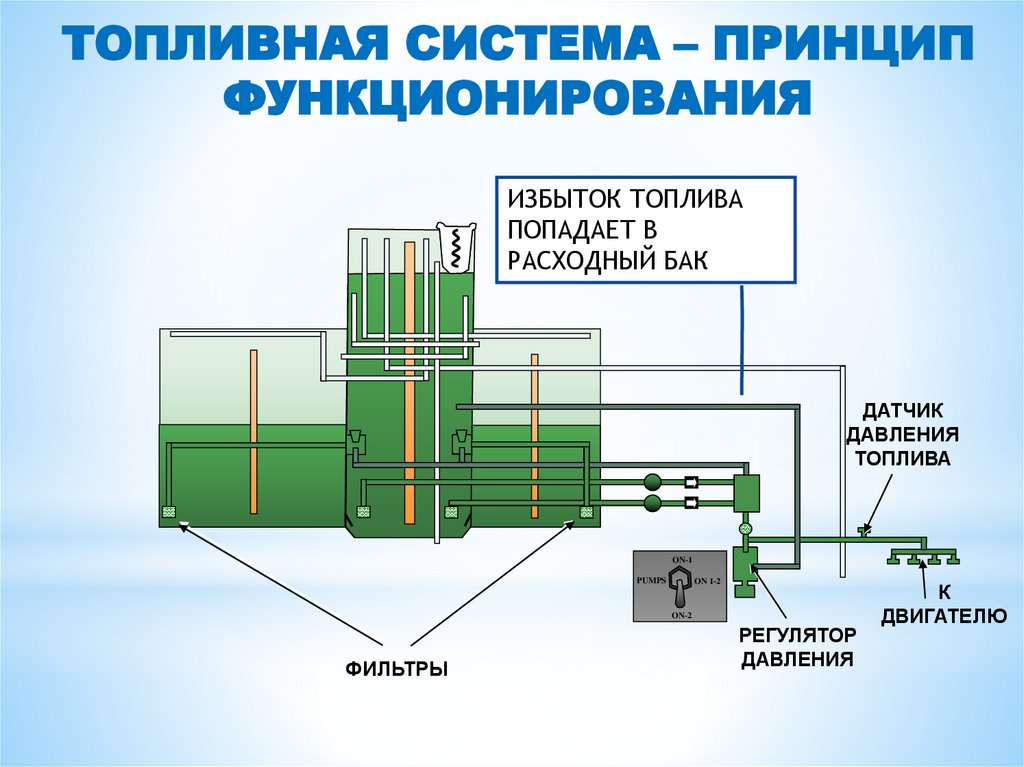

33. ТОПЛИВНАЯ СИСТЕМА – ПРИНЦИП ФУНКЦИОНИРОВАНИЯ

ИЗБЫТОК ТОПЛИВА
ПОПАДАЕТ В
РАСХОДНЫЙ БАК
ДАТЧИК
ДАВЛЕНИЯ
ТОПЛИВА
ON-1
PUMPS
ON 1-2
ON-2
ФИЛЬТРЫ
РЕГУЛЯТОР
ДАВЛЕНИЯ
К
ДВИГАТЕЛЮ

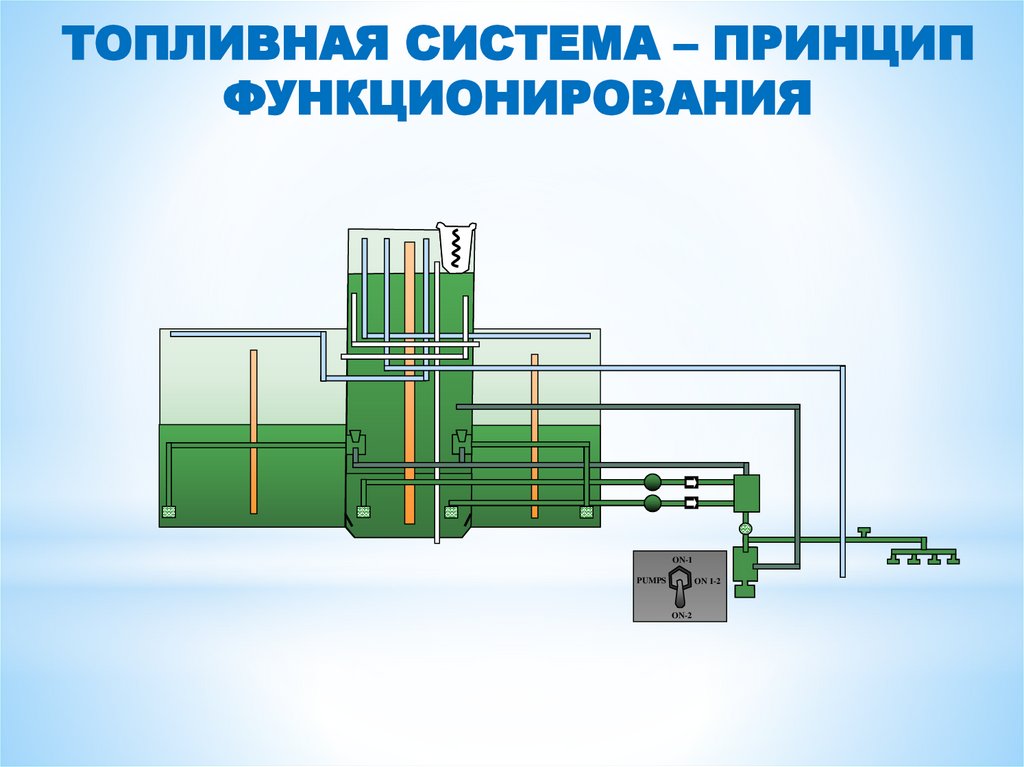

34. ТОПЛИВНАЯ СИСТЕМА – ПРИНЦИП ФУНКЦИОНИРОВАНИЯ

ON-1
PUMPS
ON 1-2
ON-2

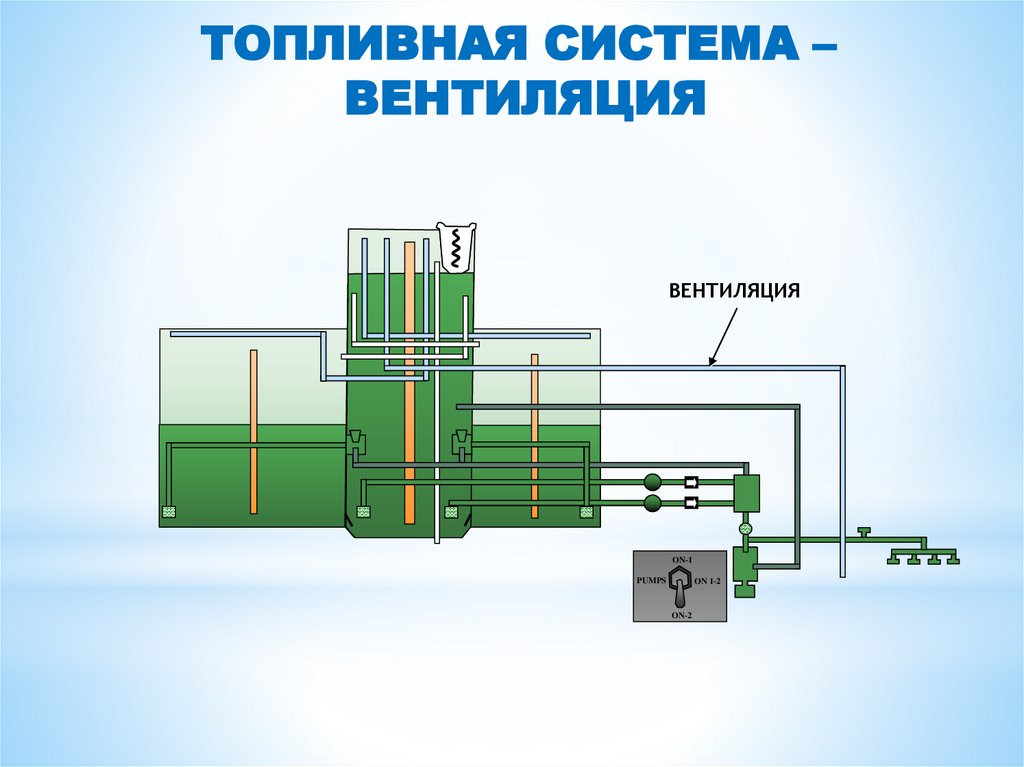

35. ТОПЛИВНАЯ СИСТЕМА – ВЕНТИЛЯЦИЯ

ВЕНТИЛЯЦИЯ
ON-1
PUMPS
ON 1-2
ON-2
