Разработка АСУ ТП дробления угля

1.

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
«Разработка АСУ ТП дробления угля»
Разработал: Шарафутдинов А.Ф.
студент 4 курса гр. ЗАТ-1-20
Научный руководитель: Карпеев С.В.

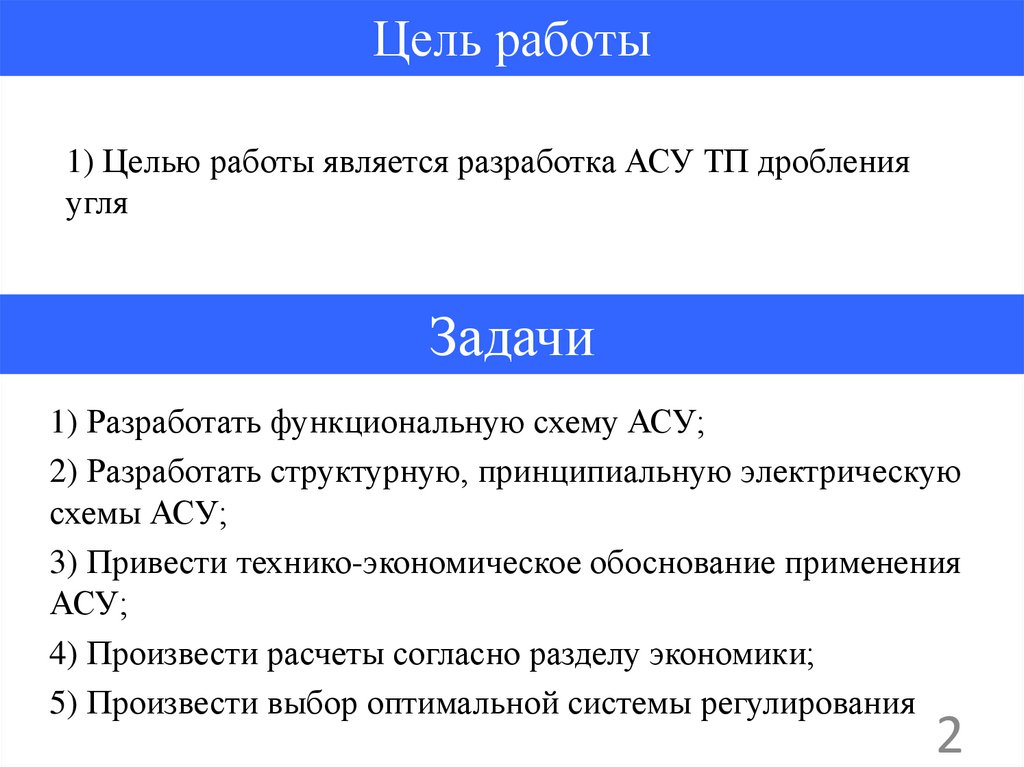

2. Цель работы

1) Целью работы является разработка АСУ ТП дробления
угля
Задачи
1) Разработать функциональную схему АСУ;
2) Разработать структурную, принципиальную электрическую
схемы АСУ;
3) Привести технико-экономическое обоснование применения
АСУ;
4) Произвести расчеты согласно разделу экономики;
5) Произвести выбор оптимальной системы регулирования
2

3.

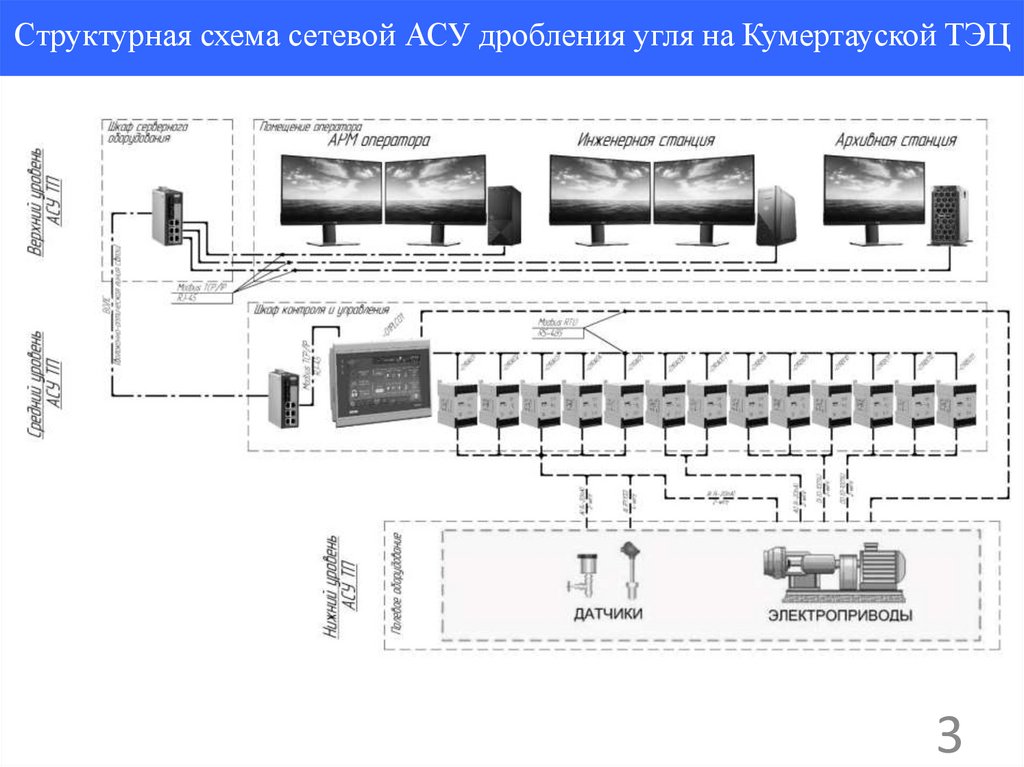

Структурная схема сетевой АСУ дробления угля на Кумертауской ТЭЦ
3

4.

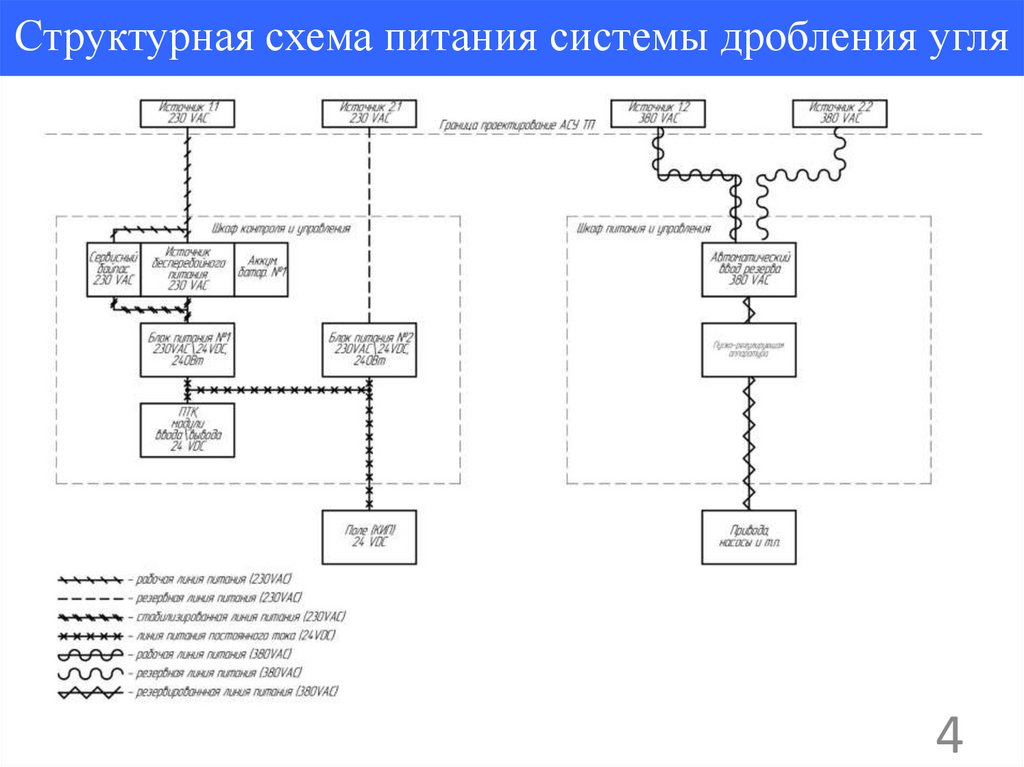

Структурная схема питания системы дробления угля
4

5.

Функциональная схема систем измерения и автоматизации дробления
угля
5

6.

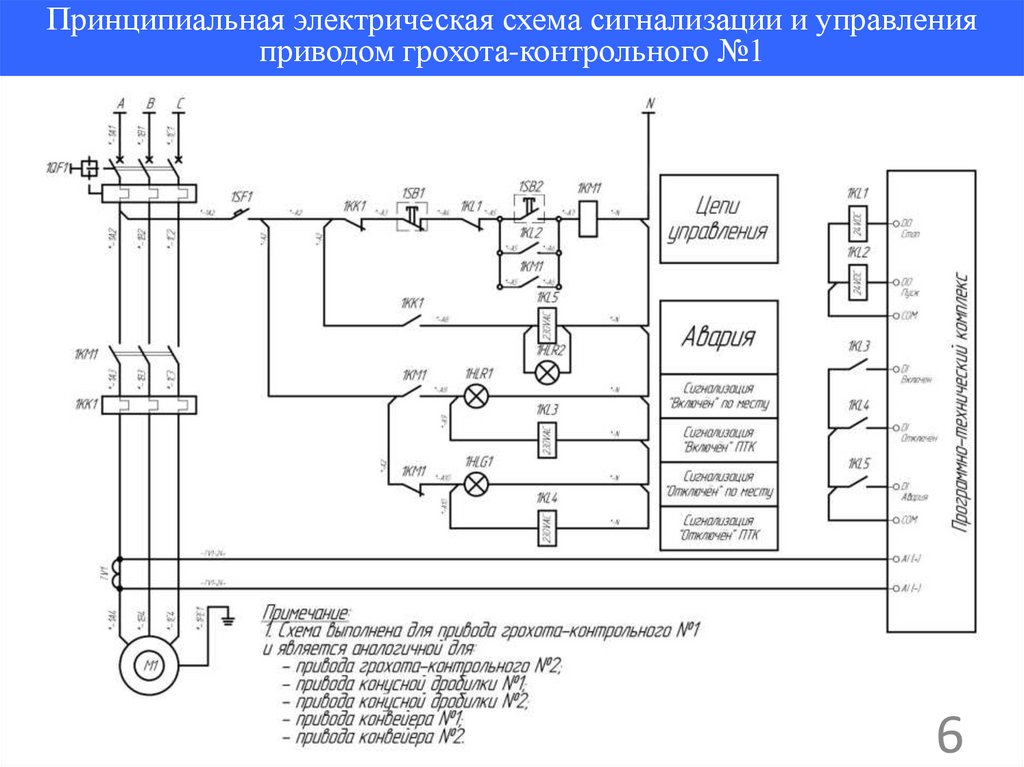

Принципиальная электрическая схема сигнализации и управления
приводом грохота-контрольного №1
6

7.

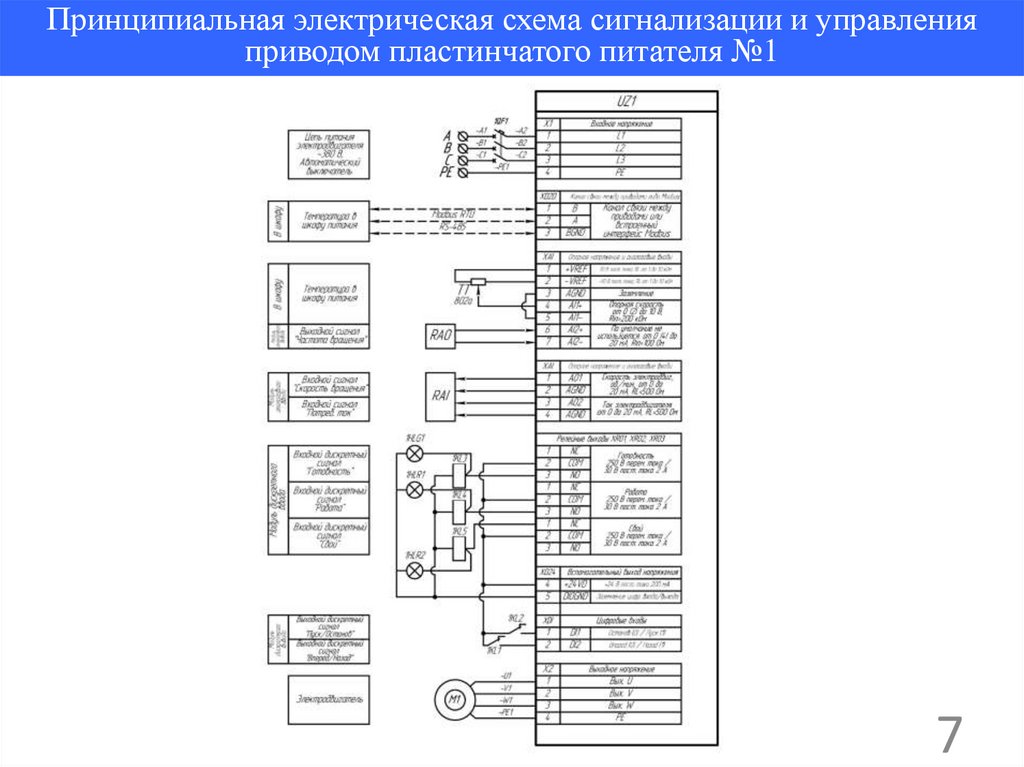

Принципиальная электрическая схема сигнализации и управления
приводом пластинчатого питателя №1
7

8.

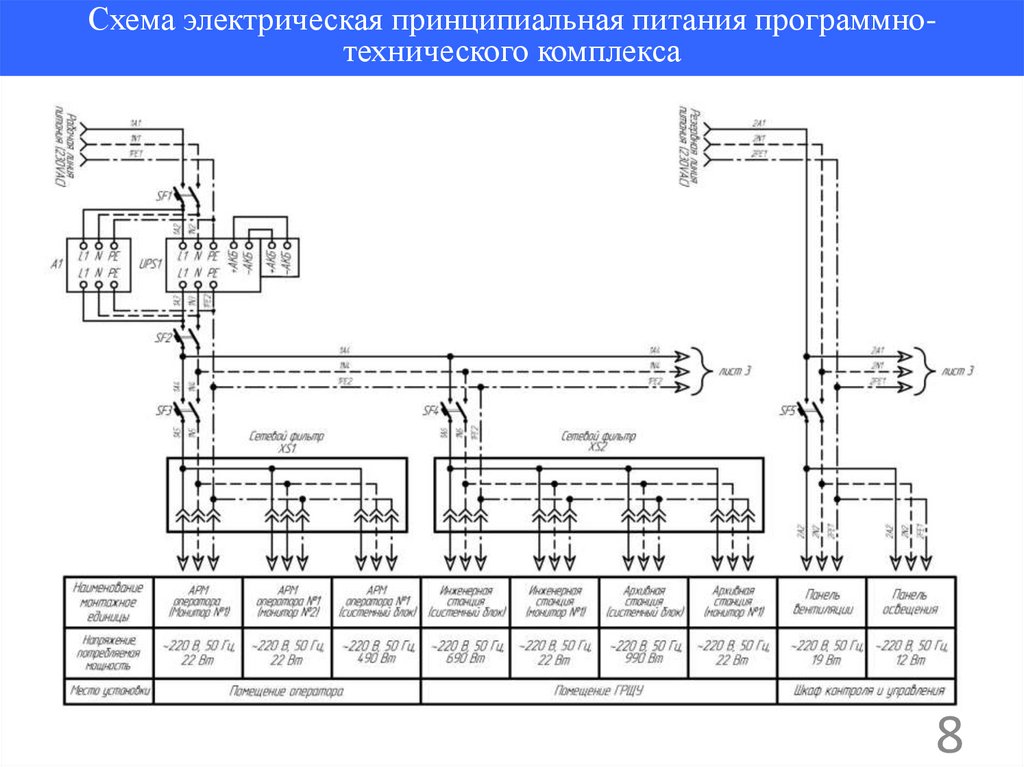

Схема электрическая принципиальная питания программнотехнического комплекса
8

9.

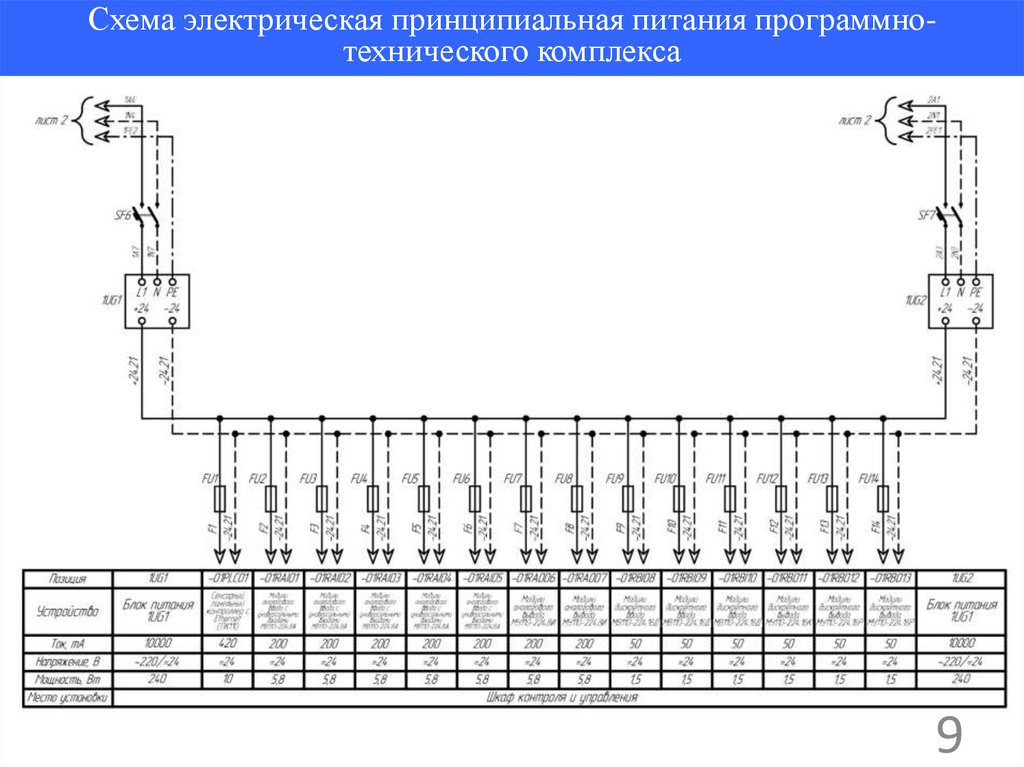

Схема электрическая принципиальная питания программнотехнического комплекса
9

10.

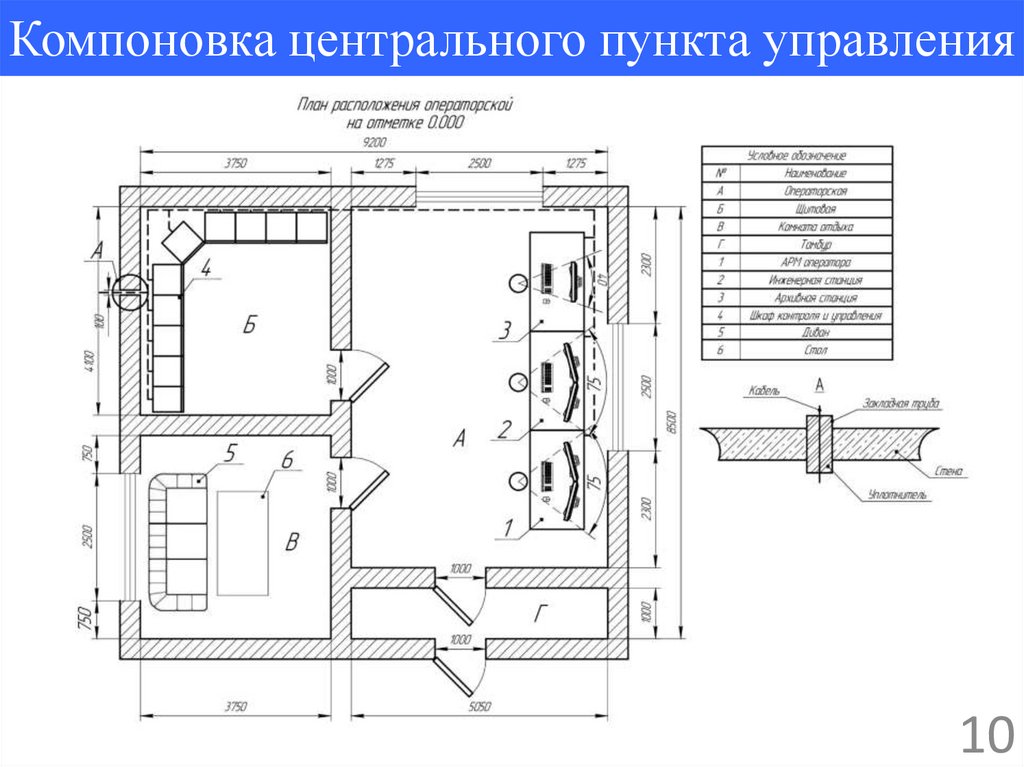

Компоновка центрального пункта управления
10

11.

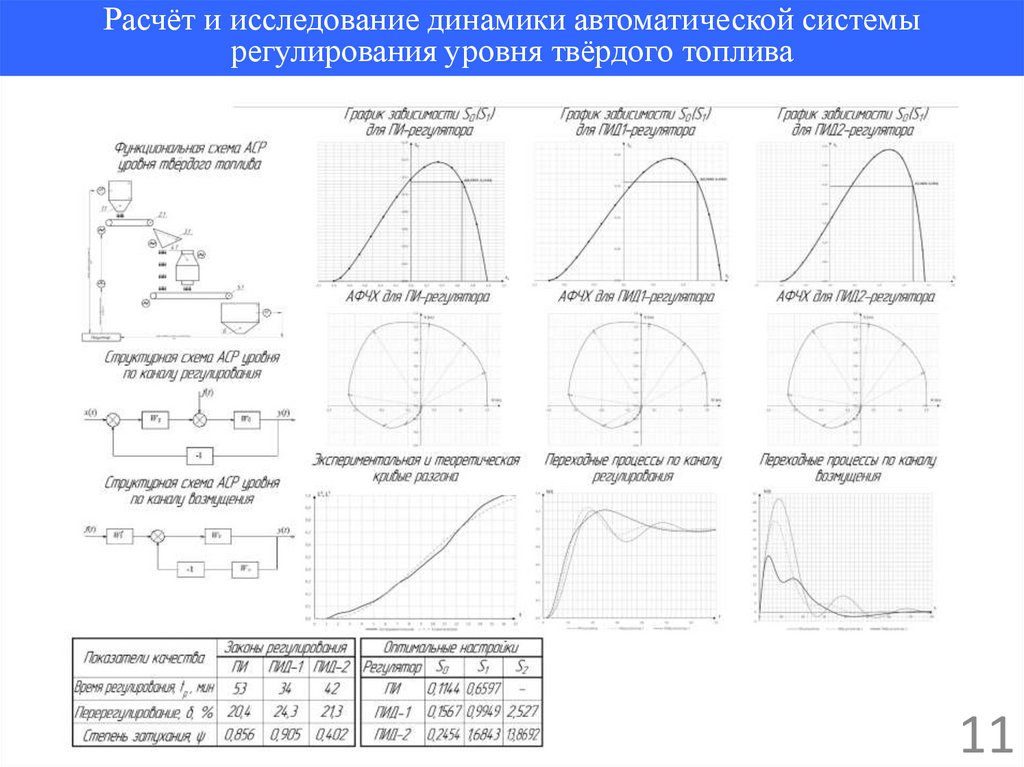

Расчёт и исследование динамики автоматической системы
регулирования уровня твёрдого топлива
11

12.

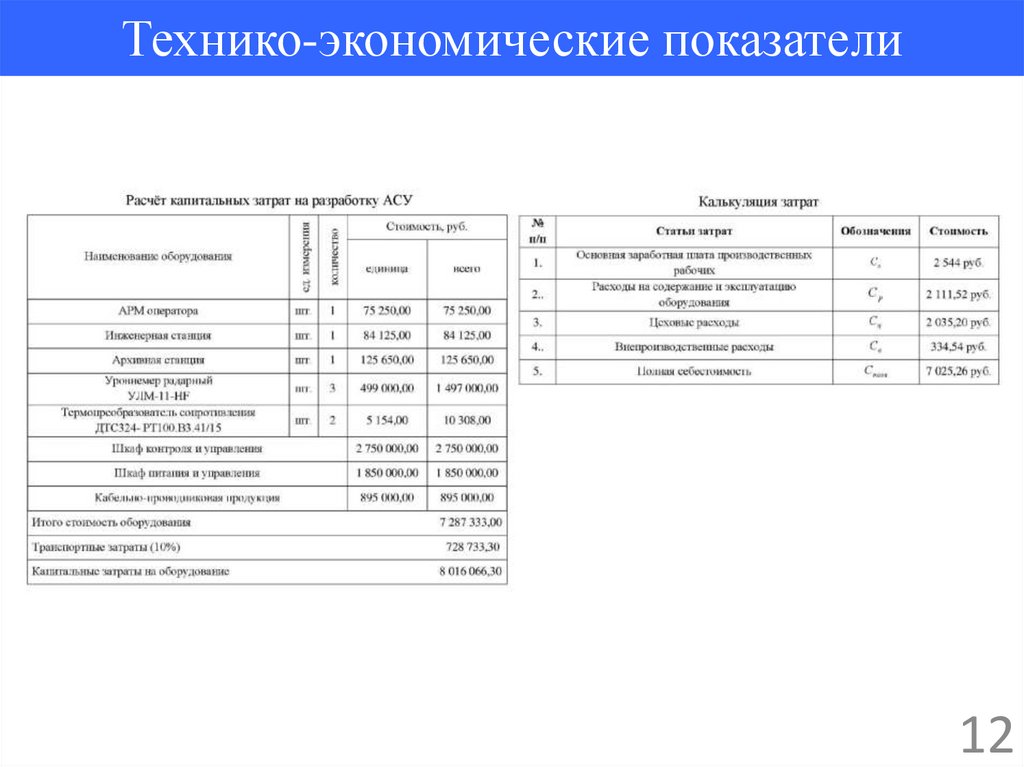

Технико-экономические показатели
12

13. Заключение

В моем дипломном проекте был разработан проект по
разработке
АСУТП
дробления
угля.
Разработана
принципиальная схема автоматизации и структурная схема.
Для каждого элемента автоматизации были подобраны
необходимые датчики и запорное оборудование, рассчитана
оптимальная АСР, разработана компоновка центрального
пункта управления.
В заключении хочу отметить, что автоматизация данной
системы значительно упрощает работу персоналу, увеличивает
надежность
при
эксплуатации,
сигнализирует
о
неисправностях.
13

14. Спасибо за внимание!
