Разработка АСУ блока отстойников

1.

ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
«Разработка АСУ блока отстойников»
Разработал: Набиуллин Т. М.
студент 5 курса гр. ЗАТ-1-20
Научный руководитель: Карпеев С.В.

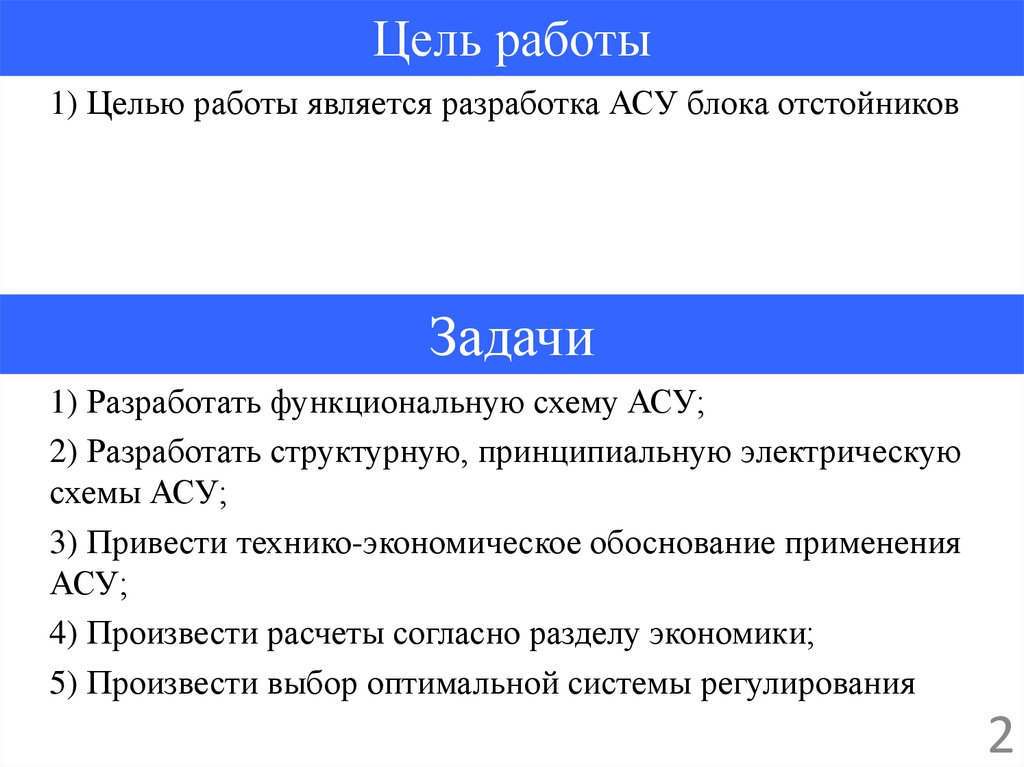

2. Цель работы

1) Целью работы является разработка АСУ блока отстойников
Задачи
1) Разработать функциональную схему АСУ;
2) Разработать структурную, принципиальную электрическую
схемы АСУ;
3) Привести технико-экономическое обоснование применения
АСУ;
4) Произвести расчеты согласно разделу экономики;
5) Произвести выбор оптимальной системы регулирования
2

3.

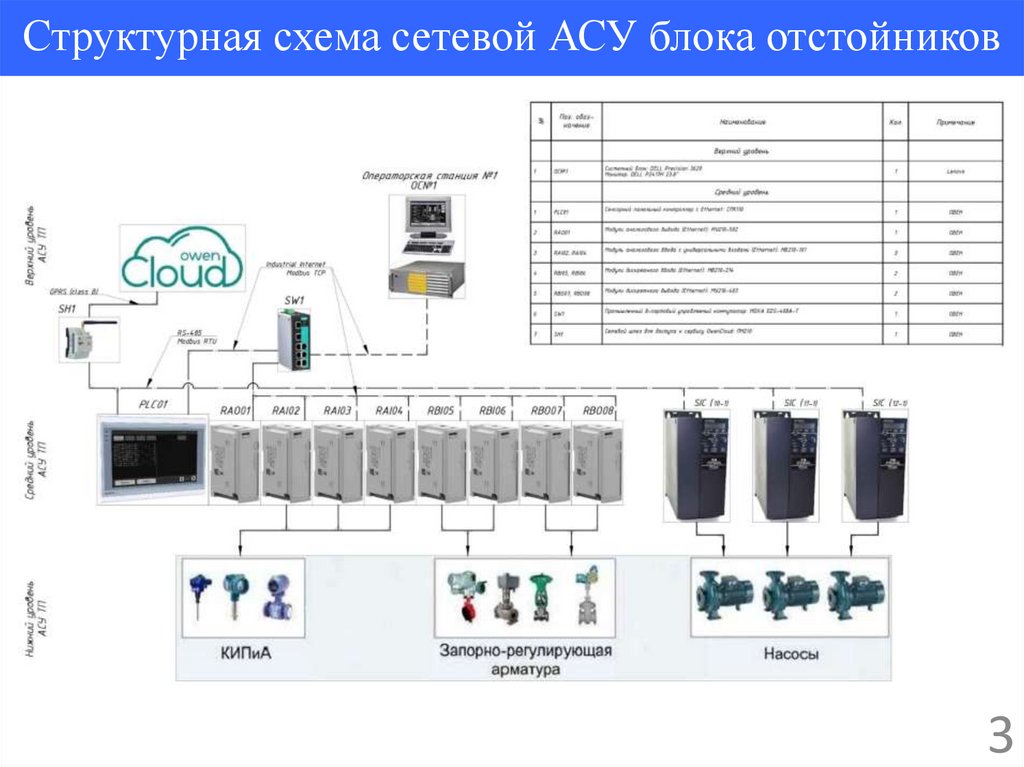

Структурная схема сетевой АСУ блока отстойников
3

4.

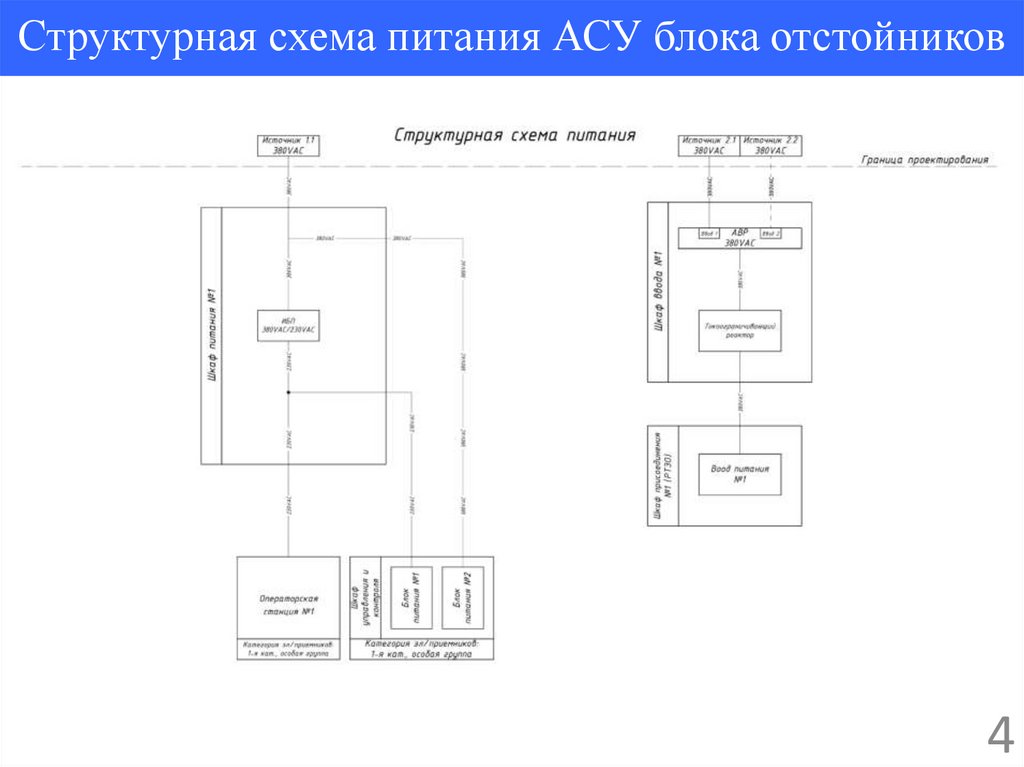

Структурная схема питания АСУ блока отстойников
4

5.

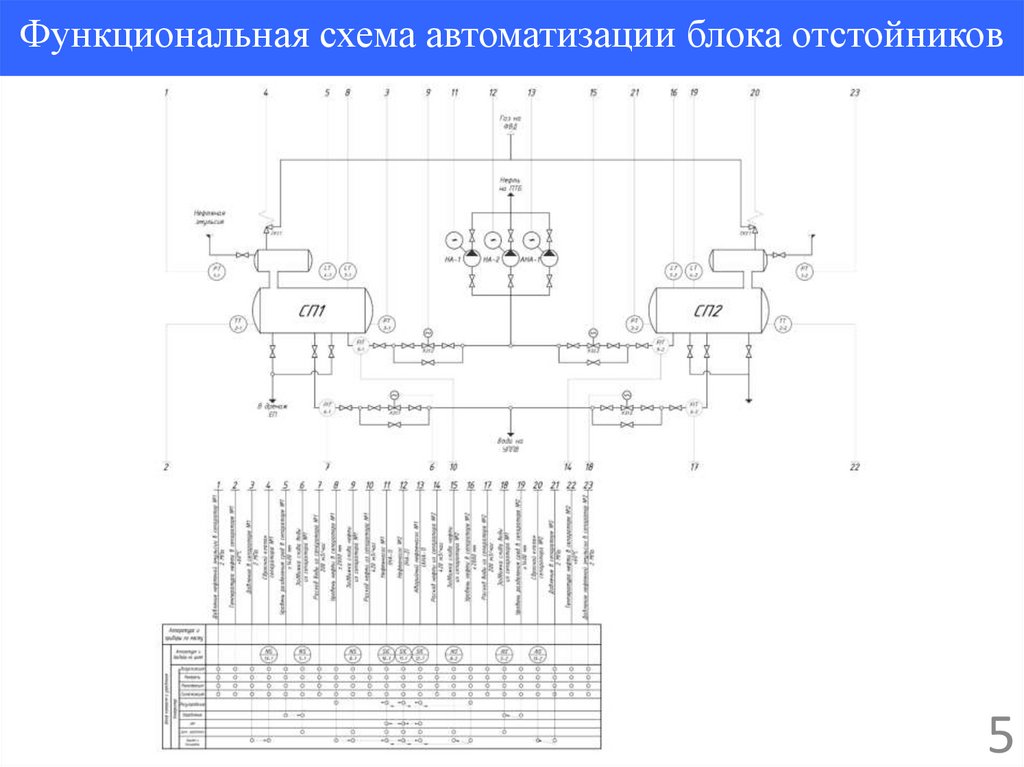

Функциональная схема автоматизации блока отстойников
5

6.

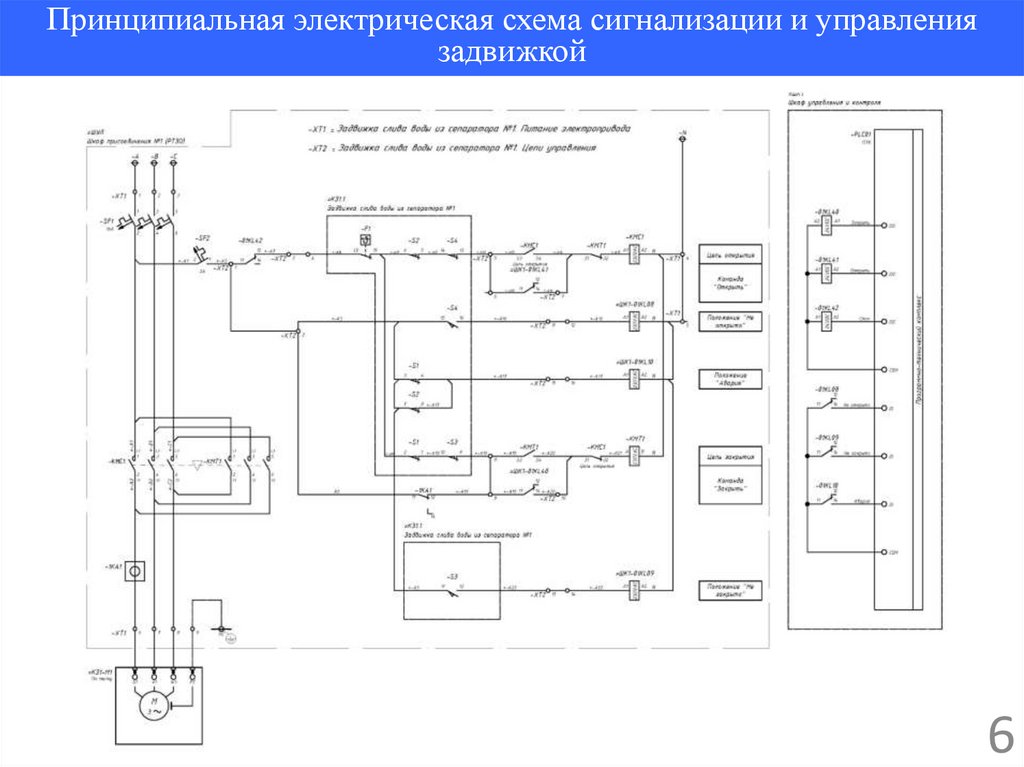

Принципиальная электрическая схема сигнализации и управления
задвижкой
6

7.

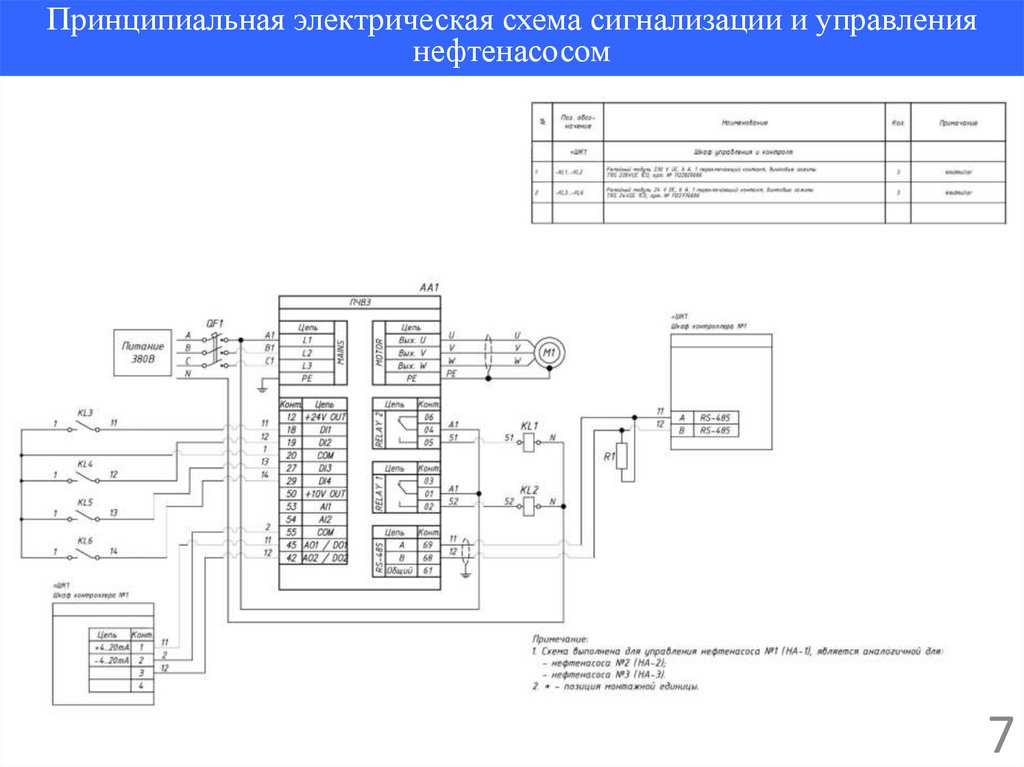

Принципиальная электрическая схема сигнализации и управления
нефтенасосом
7

8.

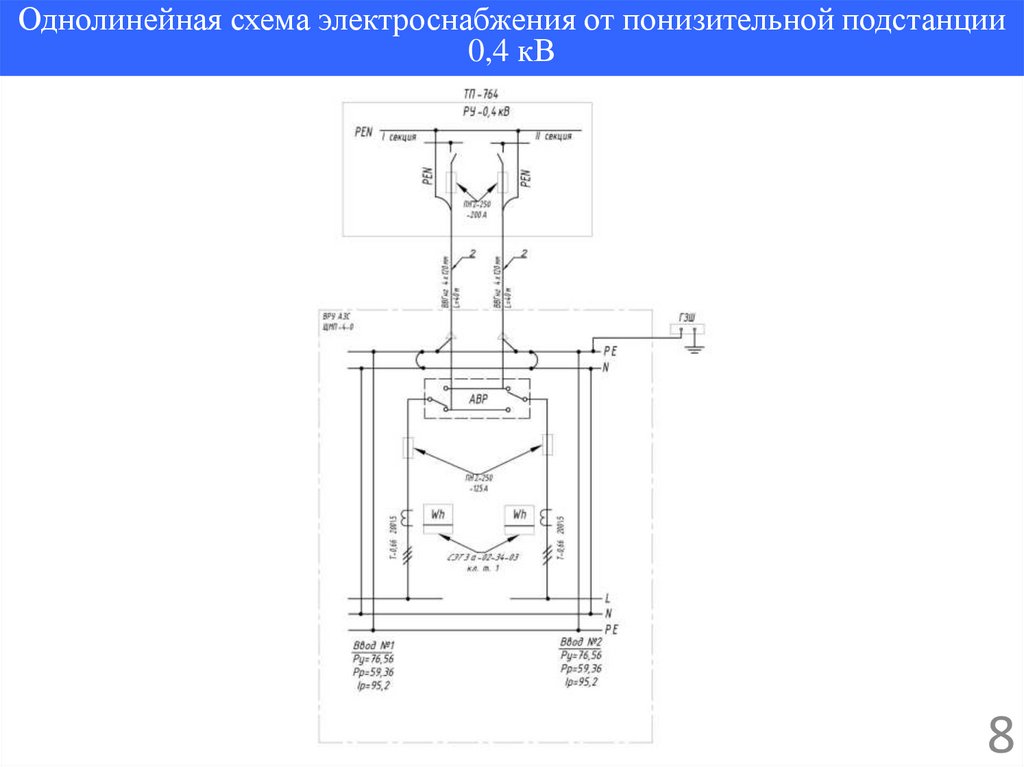

Однолинейная схема электроснабжения от понизительной подстанции
0,4 кВ
8

9.

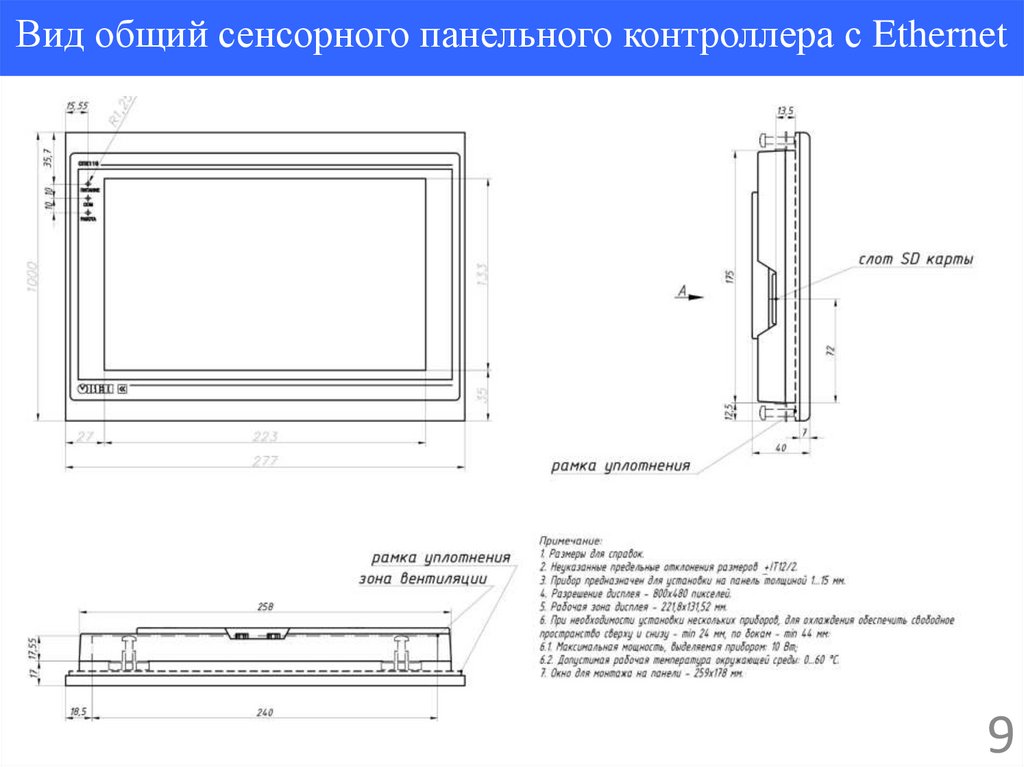

Вид общий сенсорного панельного контроллера с Ethernet
9

10.

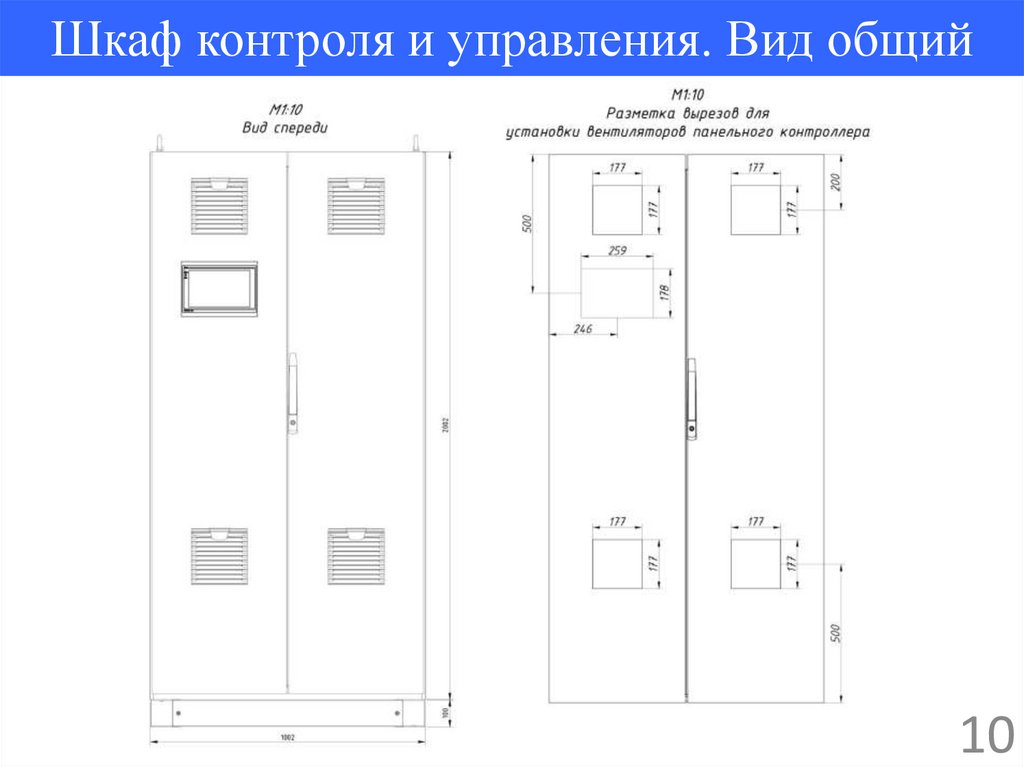

Шкаф контроля и управления. Вид общий
10

11.

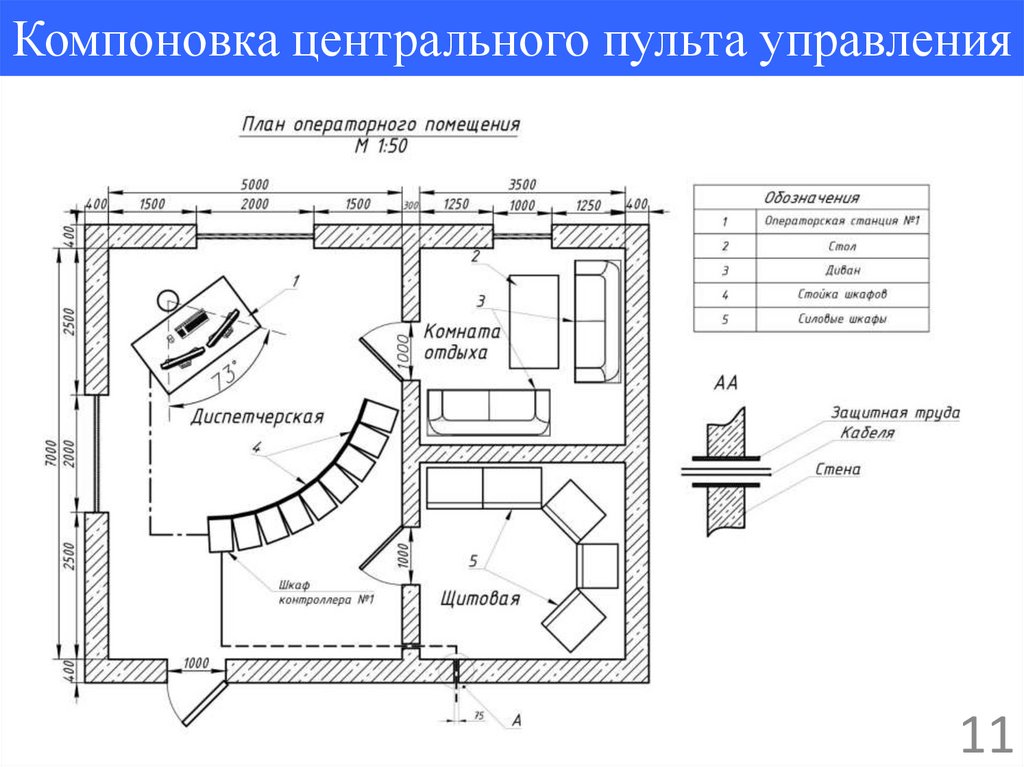

Компоновка центрального пульта управления
11

12.

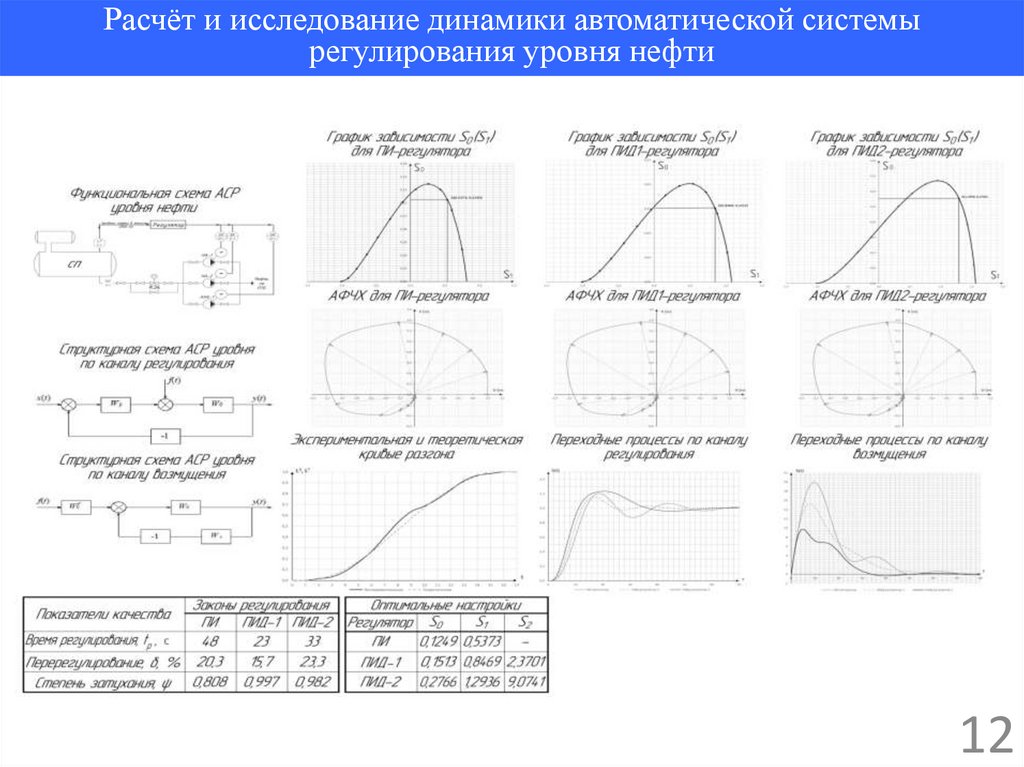

Расчёт и исследование динамики автоматической системы
регулирования уровня нефти
12

13.

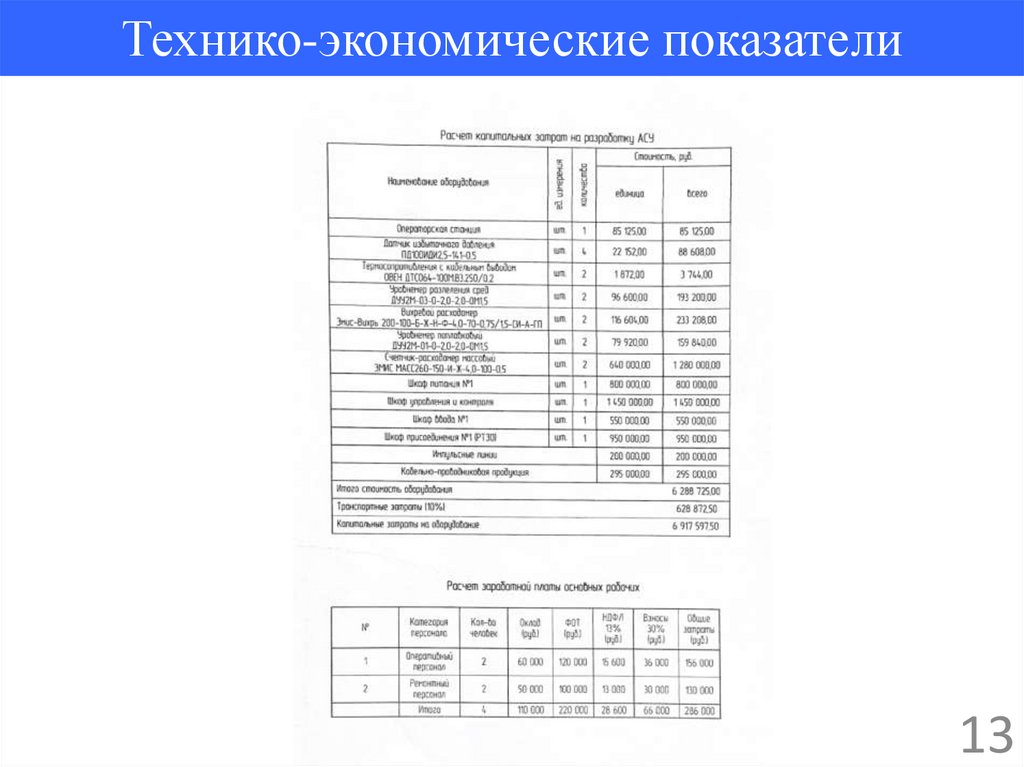

Технико-экономические показатели
13

14. Заключение

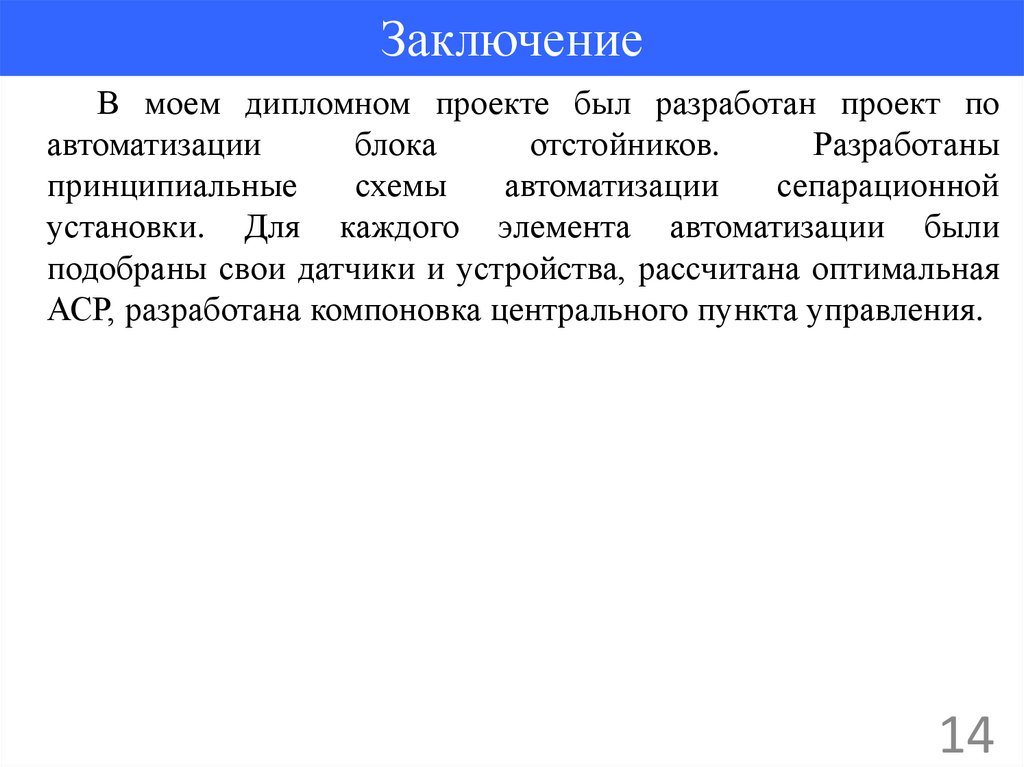

В моем дипломном проекте был разработан проект по
автоматизации
блока
отстойников.
Разработаны
принципиальные
схемы
автоматизации
сепарационной
установки. Для каждого элемента автоматизации были
подобраны свои датчики и устройства, рассчитана оптимальная
АСР, разработана компоновка центрального пункта управления.
14

15. Спасибо за внимание!
